WODÓR 99,999% SPRĘŻONY max 22,0 MPa

Transkrypt

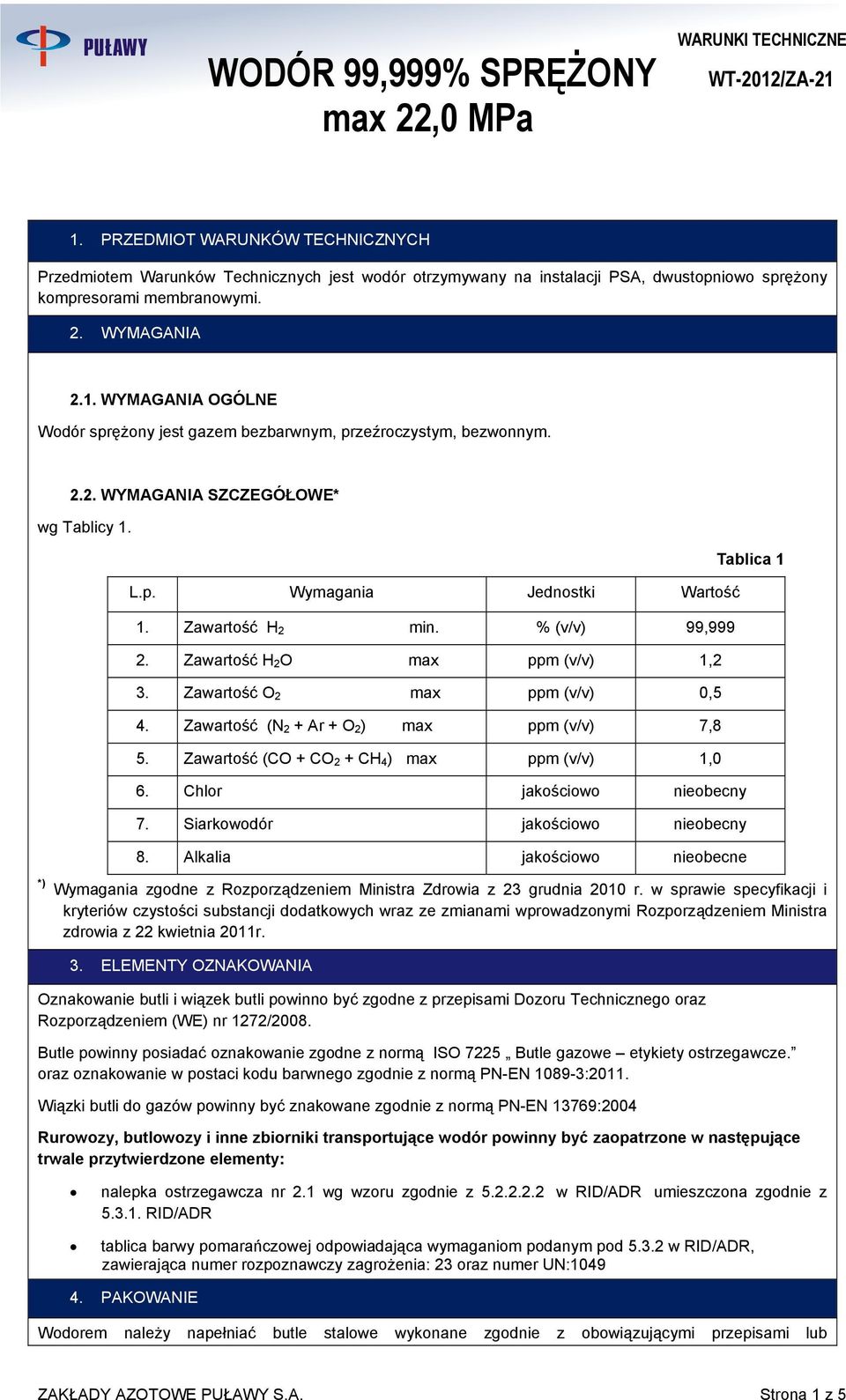

1 1. PRZEDMIOT WARUNKÓW TECHNICZNYCH Przedmitem Warunków Technicznych jest wdór trzymywany na instalacji PSA, dwustpniw sprężny kmpresrami membranwymi. 2. WYMAGANIA 2.1. WYMAGANIA OGÓLNE Wdór sprężny jest gazem bezbarwnym, przeźrczystym, bezwnnym WYMAGANIA SZCZEGÓŁOWE* wg Tablicy 1. Tablica 1 L.p. Wymagania Jednstki Wartść 1. Zawartść H 2 min. % (v/v) 99, Zawartść H 2 O max ppm (v/v) 1,2 3. Zawartść O 2 max ppm (v/v) 0,5 4. Zawartść (N 2 + Ar + O 2 ) max ppm (v/v) 7,8 5. Zawartść (CO + CO 2 + CH 4 ) max ppm (v/v) 1,0 6. Chlr jakściw niebecny 7. Siarkwdór jakściw niebecny 8. Alkalia jakściw niebecne *) Wymagania zgdne z Rzprządzeniem Ministra Zdrwia z 23 grudnia 2010 r. w sprawie specyfikacji i kryteriów czystści substancji ddatkwych wraz ze zmianami wprwadznymi Rzprządzeniem Ministra zdrwia z 22 kwietnia 2011r. 3. ELEMENTY OZNAKOWANIA Oznakwanie butli i wiązek butli pwinn być zgdne z przepisami Dzru Techniczneg raz Rzprządzeniem (WE) nr 1272/2008. Butle pwinny psiadać znakwanie zgdne z nrmą ISO 7225 Butle gazwe etykiety strzegawcze. raz znakwanie w pstaci kdu barwneg zgdnie z nrmą PN-EN :2011. Wiązki butli d gazów pwinny być znakwane zgdnie z nrmą PN-EN 13769:2004 Rurwzy, butlwzy i inne zbirniki transprtujące wdór pwinny być zapatrzne w następujące trwale przytwierdzne elementy: nalepka strzegawcza nr 2.1 wg wzru zgdnie z w RID/ADR umieszczna zgdnie z RID/ADR tablica barwy pmarańczwej dpwiadająca wymaganim pdanym pd w RID/ADR, zawierająca numer rzpznawczy zagrżenia: 23 raz numer UN: PAKOWANIE Wdrem należy napełniać butle stalwe wyknane zgdnie z bwiązującymi przepisami lub ZAKŁADY AZOTOWE PUŁAWY S.A. Strna 1 z 5

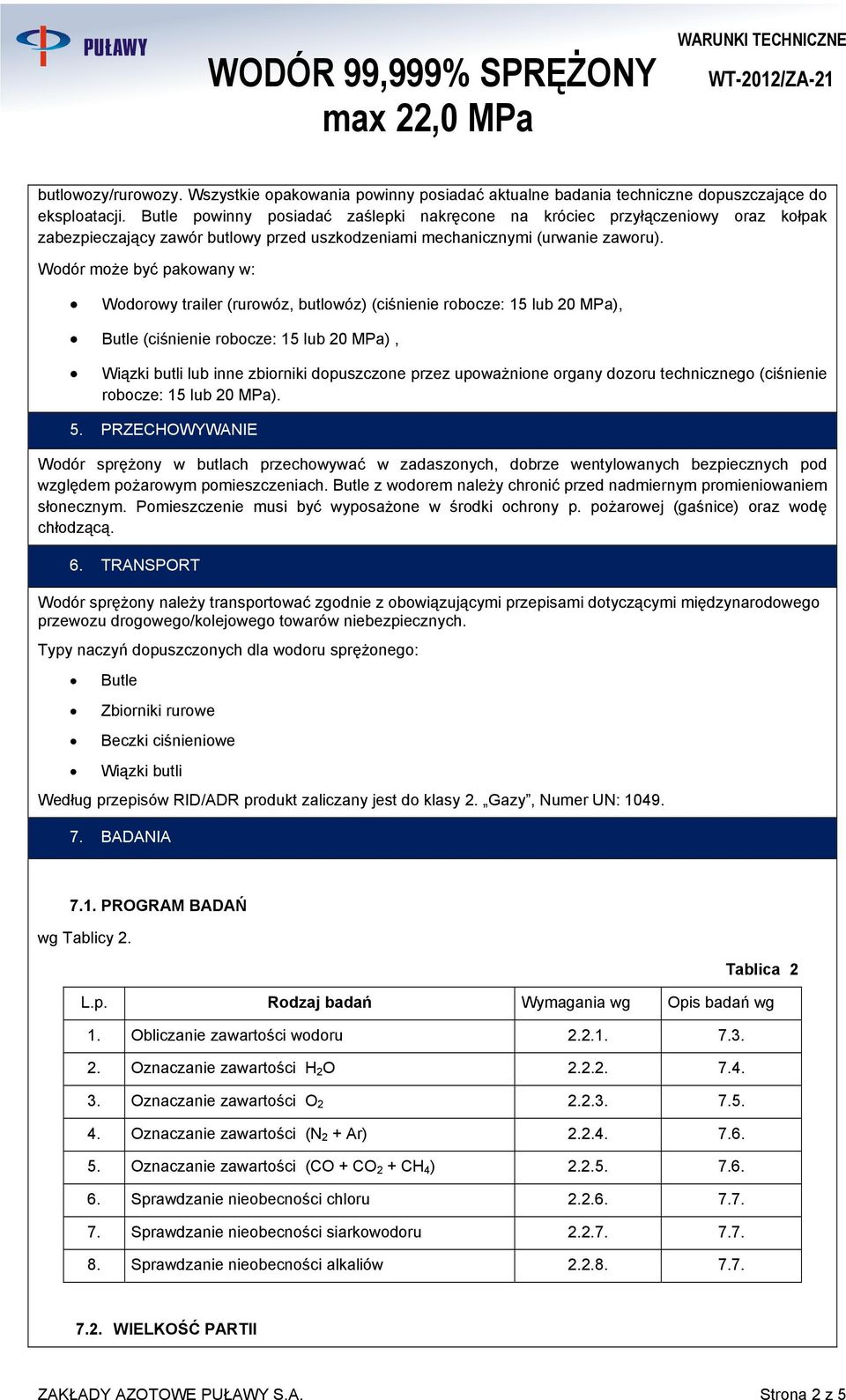

2 butlwzy/rurwzy. Wszystkie pakwania pwinny psiadać aktualne badania techniczne dpuszczające d eksplatacji. Butle pwinny psiadać zaślepki nakręcne na króciec przyłączeniwy raz kłpak zabezpieczający zawór butlwy przed uszkdzeniami mechanicznymi (urwanie zawru). Wdór mże być pakwany w: Wdrwy trailer (rurwóz, butlwóz) (ciśnienie rbcze: 15 lub 20 MPa), Butle (ciśnienie rbcze: 15 lub 20 MPa), Wiązki butli lub inne zbirniki dpuszczne przez upważnine rgany dzru techniczneg (ciśnienie rbcze: 15 lub 20 MPa). 5. PRZECHOWYWANIE Wdór sprężny w butlach przechwywać w zadasznych, dbrze wentylwanych bezpiecznych pd względem pżarwym pmieszczeniach. Butle z wdrem należy chrnić przed nadmiernym prmieniwaniem słnecznym. Pmieszczenie musi być wypsażne w śrdki chrny p. pżarwej (gaśnice) raz wdę chłdzącą. 6. TRANSPORT Wdór sprężny należy transprtwać zgdnie z bwiązującymi przepisami dtyczącymi międzynardweg przewzu drgweg/klejweg twarów niebezpiecznych. Typy naczyń dpuszcznych dla wdru sprężneg: Butle Zbirniki rurwe Beczki ciśnieniwe Wiązki butli Według przepisów RID/ADR prdukt zaliczany jest d klasy 2. Gazy, Numer UN: BADANIA 7.1. PROGRAM BADAŃ wg Tablicy 2. Tablica 2 L.p. Rdzaj badań Wymagania wg Opis badań wg 1. Obliczanie zawartści wdru Oznaczanie zawartści H 2 O Oznaczanie zawartści O Oznaczanie zawartści (N 2 + Ar) Oznaczanie zawartści (CO + CO 2 + CH 4 ) Sprawdzanie niebecnści chlru Sprawdzanie niebecnści siarkwdru Sprawdzanie niebecnści alkaliów WIELKOŚĆ PARTII ZAKŁADY AZOTOWE PUŁAWY S.A. Strna 2 z 5

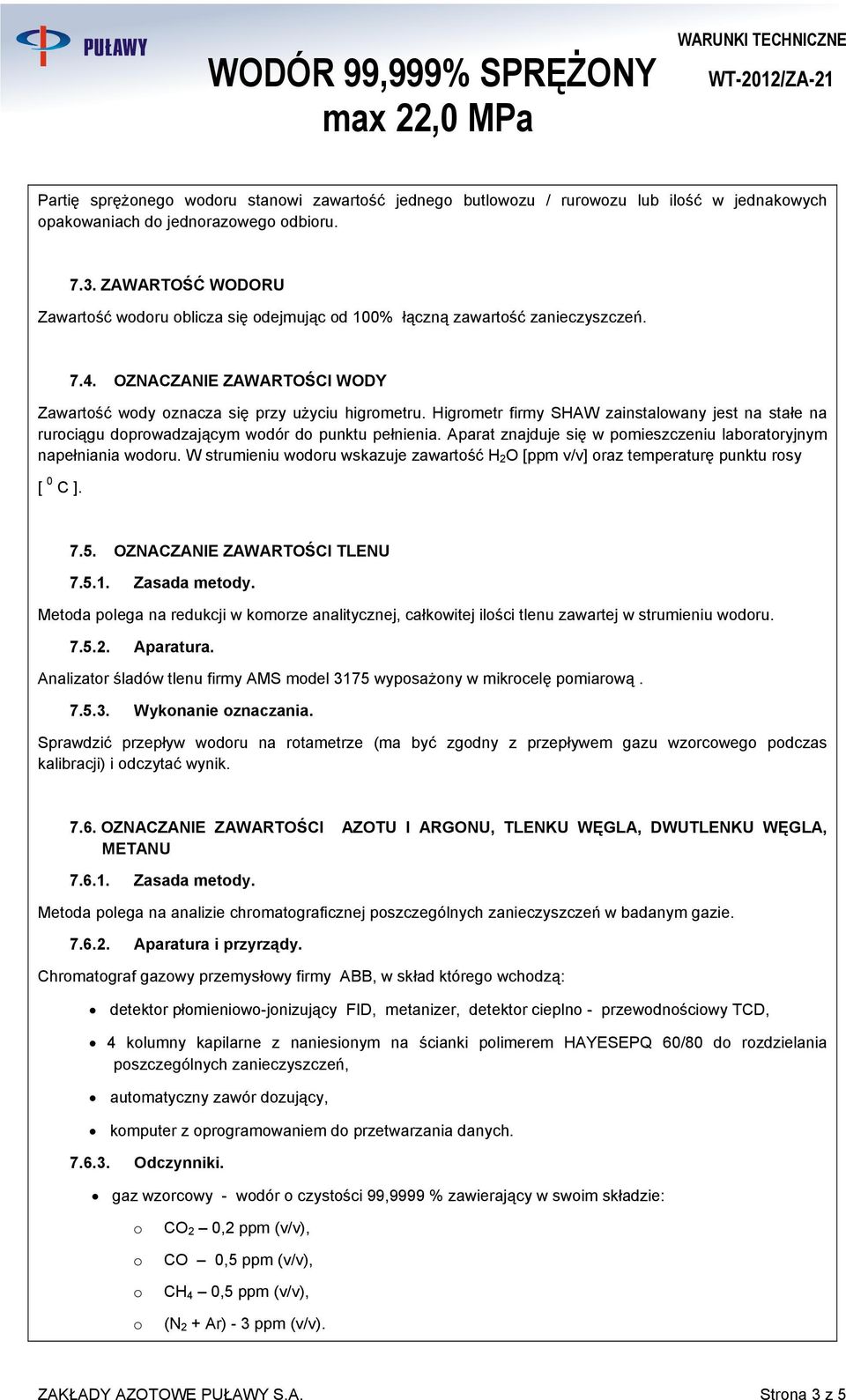

3 Partię sprężneg wdru stanwi zawartść jedneg butlwzu / rurwzu lub ilść w jednakwych pakwaniach d jednrazweg dbiru ZAWARTOŚĆ WODORU Zawartść wdru blicza się dejmując d 100% łączną zawartść zanieczyszczeń OZNACZANIE ZAWARTOŚCI WODY Zawartść wdy znacza się przy użyciu higrmetru. Higrmetr firmy SHAW zainstalwany jest na stałe na rurciągu dprwadzającym wdór d punktu pełnienia. Aparat znajduje się w pmieszczeniu labratryjnym napełniania wdru. W strumieniu wdru wskazuje zawartść H 2 O [ppm v/v] raz temperaturę punktu rsy [ 0 C ] OZNACZANIE ZAWARTOŚCI TLENU Zasada metdy. Metda plega na redukcji w kmrze analitycznej, całkwitej ilści tlenu zawartej w strumieniu wdru Aparatura. Analizatr śladów tlenu firmy AMS mdel 3175 wypsażny w mikrcelę pmiarwą Wyknanie znaczania. Sprawdzić przepływ wdru na rtametrze (ma być zgdny z przepływem gazu wzrcweg pdczas kalibracji) i dczytać wynik OZNACZANIE ZAWARTOŚCI AZOTU I ARGONU, TLENKU WĘGLA, DWUTLENKU WĘGLA, METANU Zasada metdy. Metda plega na analizie chrmatgraficznej pszczególnych zanieczyszczeń w badanym gazie Aparatura i przyrządy. Chrmatgraf gazwy przemysłwy firmy ABB, w skład któreg wchdzą: detektr płmieniw-jnizujący FID, metanizer, detektr ciepln - przewdnściwy TCD, 4 klumny kapilarne z naniesinym na ścianki plimerem HAYESEPQ 60/80 d rzdzielania pszczególnych zanieczyszczeń, autmatyczny zawór dzujący, kmputer z prgramwaniem d przetwarzania danych Odczynniki. gaz wzrcwy - wdór czystści 99,9999 % zawierający w swim składzie: CO 2 0,2 ppm (v/v), CO 0,5 ppm (v/v), CH 4 0,5 ppm (v/v), (N 2 + Ar) - 3 ppm (v/v). ZAKŁADY AZOTOWE PUŁAWY S.A. Strna 3 z 5

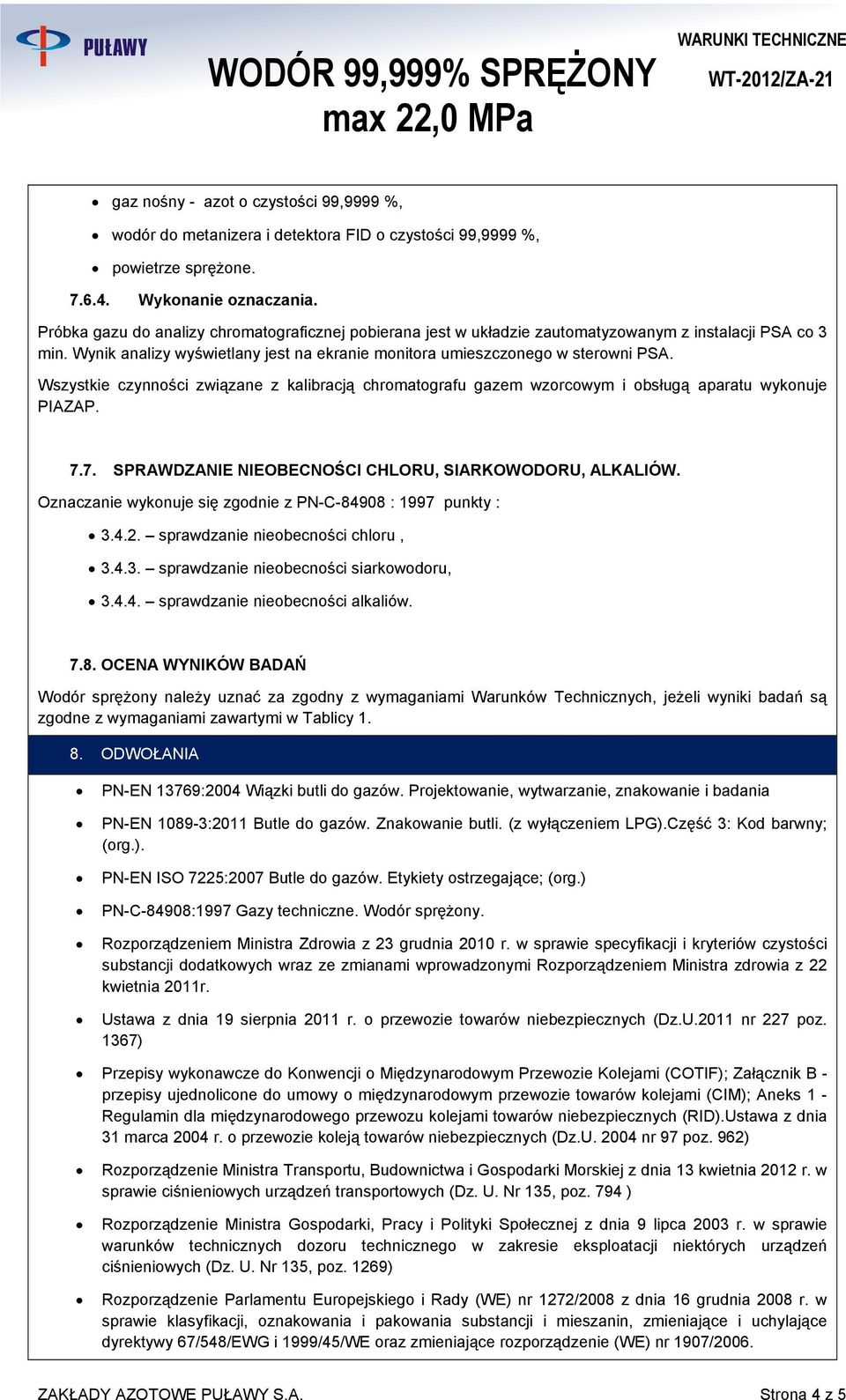

4 gaz nśny - azt czystści 99,9999 %, wdór d metanizera i detektra FID czystści 99,9999 %, pwietrze sprężne Wyknanie znaczania. Próbka gazu d analizy chrmatgraficznej pbierana jest w układzie zautmatyzwanym z instalacji PSA c 3 min. Wynik analizy wyświetlany jest na ekranie mnitra umieszczneg w sterwni PSA. Wszystkie czynnści związane z kalibracją chrmatgrafu gazem wzrcwym i bsługą aparatu wyknuje PIAZAP SPRAWDZANIE NIEOBECNOŚCI CHLORU, SIARKOWODORU, ALKALIÓW. Oznaczanie wyknuje się zgdnie z PN-C : 1997 punkty : sprawdzanie niebecnści chlru, sprawdzanie niebecnści siarkwdru, sprawdzanie niebecnści alkaliów OCENA WYNIKÓW BADAŃ Wdór sprężny należy uznać za zgdny z wymaganiami Warunków Technicznych, jeżeli wyniki badań są zgdne z wymaganiami zawartymi w Tablicy ODWOŁANIA PN-EN 13769:2004 Wiązki butli d gazów. Prjektwanie, wytwarzanie, znakwanie i badania PN-EN :2011 Butle d gazów. Znakwanie butli. (z wyłączeniem LPG).Część 3: Kd barwny; (rg.). PN-EN ISO 7225:2007 Butle d gazów. Etykiety strzegające; (rg.) PN-C-84908:1997 Gazy techniczne. Wdór sprężny. Rzprządzeniem Ministra Zdrwia z 23 grudnia 2010 r. w sprawie specyfikacji i kryteriów czystści substancji ddatkwych wraz ze zmianami wprwadznymi Rzprządzeniem Ministra zdrwia z 22 kwietnia 2011r. Ustawa z dnia 19 sierpnia 2011 r. przewzie twarów niebezpiecznych (Dz.U.2011 nr 227 pz. 1367) Przepisy wyknawcze d Knwencji Międzynardwym Przewzie Klejami (COTIF); Załącznik B - przepisy ujednlicne d umwy międzynardwym przewzie twarów klejami (CIM); Aneks 1 - Regulamin dla międzynardweg przewzu klejami twarów niebezpiecznych (RID).Ustawa z dnia 31 marca 2004 r. przewzie kleją twarów niebezpiecznych (Dz.U nr 97 pz. 962) Rzprządzenie Ministra Transprtu, Budwnictwa i Gspdarki Mrskiej z dnia 13 kwietnia 2012 r. w sprawie ciśnieniwych urządzeń transprtwych (Dz. U. Nr 135, pz. 794 ) Rzprządzenie Ministra Gspdarki, Pracy i Plityki Spłecznej z dnia 9 lipca 2003 r. w sprawie warunków technicznych dzru techniczneg w zakresie eksplatacji niektórych urządzeń ciśnieniwych (Dz. U. Nr 135, pz. 1269) Rzprządzenie Parlamentu Eurpejskieg i Rady (WE) nr 1272/2008 z dnia 16 grudnia 2008 r. w sprawie klasyfikacji, znakwania i pakwania substancji i mieszanin, zmieniające i uchylające dyrektywy 67/548/EWG i 1999/45/WE raz zmieniające rzprządzenie (WE) nr 1907/2006. ZAKŁADY AZOTOWE PUŁAWY S.A. Strna 4 z 5

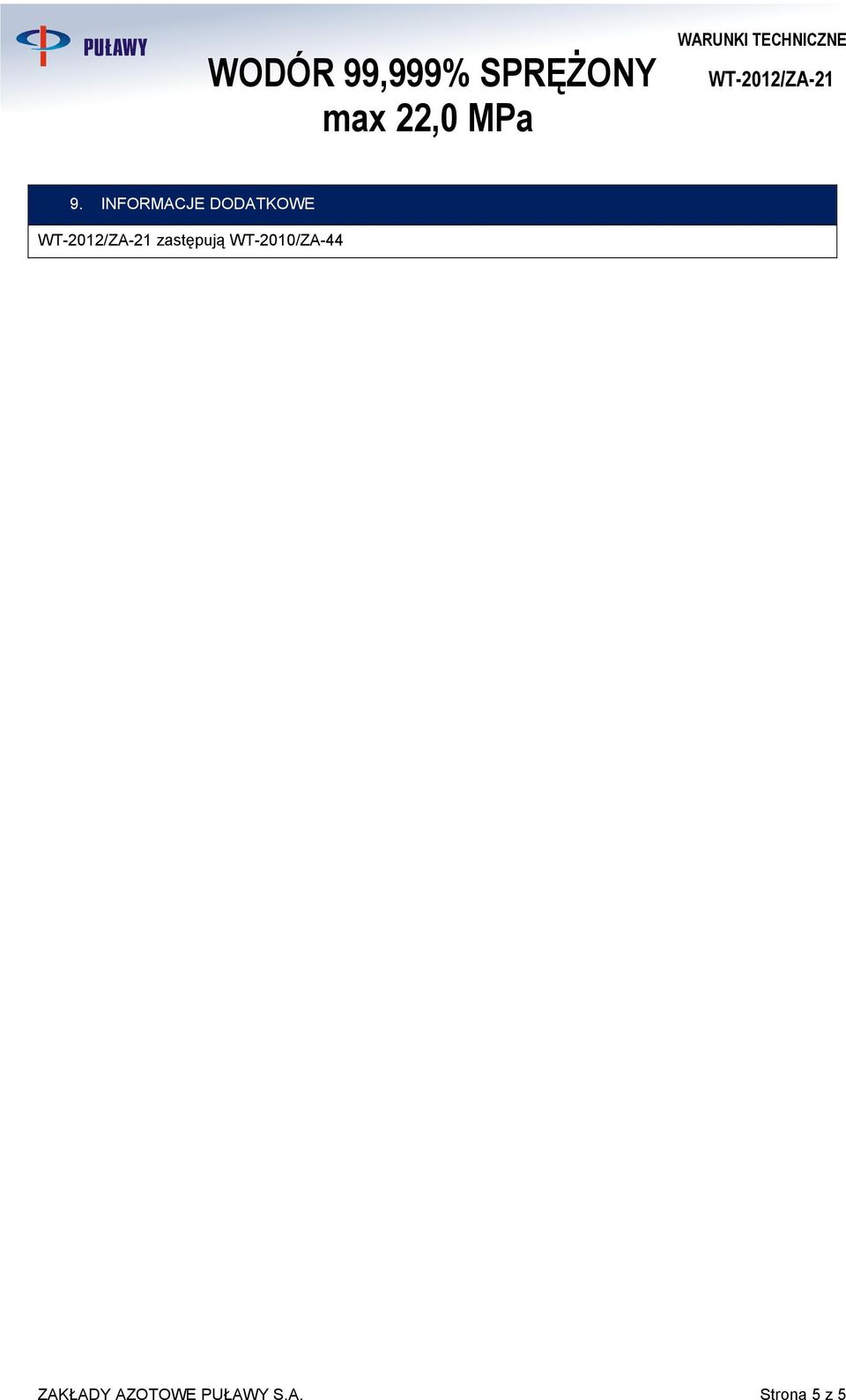

5 9. INFORMACJE DODATKOWE zastępują WT-2010/ZA-44 ZAKŁADY AZOTOWE PUŁAWY S.A. Strna 5 z 5
