1 Tm III. WZ-02. Opis Wymagań Zamawiająceg Rbty budwlan-knstrukcyjne. Unia Eurpejska PROGRAM FUNKCJONALNO-UśYTKOWY DLA PRZETARGU NIEOGRANICZONEGO NA ROBOTY BUDOWLANE przeprwadzaneg zgdnie z pstanwieniami ustawy z dnia 29 stycznia 2004 r. Praw zamówień publicznych (t. j. Dz. U. z 2007 Nr 223, pz z póź. zm.) Nazwa zamówienia: przepustwści 640 m 3 /d RLM Adres biektu budwlaneg: DARśYNO Działki: 240/14; 240/15; 240/26; 377/2 (bręb ewidencyjny DarŜyn) POTĘGOWO I. CZĘŚĆ OPISOWA 2. WYMAGANIA ZAMAWIAJĄCEGO WZ 02 ROBOTY BUDOWLANO - KONSTRUKCYJNE

2 Tm III. WZ-02. Opis Wymagań Zamawiająceg Rbty budwlan-knstrukcyjne. Strna 2/22 ZAWARTOŚĆ 1 INFORMACJE OGÓLNE ZAKRES STOSOWANIA MINIMALNY ZAKRES ROBÓT BUDOWLANO-KONSTRUKCYJNYCH MATERIAŁY OGÓLNE WYMAGANIA DLA MATERIAŁÓW STOSOWANE MATERIAŁY Stal zbrjeniwa Pdkładki dystanswe Betn Cement Kruszyw Wda Ddatki i dmieszki d betnu Knstrukcje metalwe Przejścia szczelne Cegły i zaprawa SPRZĘT WYMAGANIA OGÓLNE WYMAGANIA SZCZEGÓŁOWE TRANSPORT WYMAGANIA OGÓLNE WYMAGANIA SZCZEGÓŁOWE WYKONYWANIE ROBÓT OGÓLNE ZASADY WYKONYWANIA ROBÓT ZASADY WYKONYWANIA ROBÓT Wymagania dtyczące wyknywania zbrjenia knstrukcji Wyknywanie rbót betnwych Zabezpieczenie pwierzchni wewnętrznych biektów hydrtechnicznych Rbty murwe KONTROLA JAKOŚCI ROBÓT OGÓLNE WYMAGANIA KONTROLA I BADANIE W TRAKCIE ROBÓT I ODBIORU Kntrla jakści mieszanki betnwej i betnu Rbty murwe WYMAGANIA PRZY ODBIORZE OGÓLNE WYMAGANIA ZAKRES ODBIORU ROBÓT Badania w czasie budwy Badania p zakńczeniu budwy Badania ddatkwe PODSTAWA PŁATNOŚCI...22

3 Tm III. WZ-02. Opis Wymagań Zamawiająceg Rbty budwlan-knstrukcyjne. Strna 3/22 1 INFORMACJE OGÓLNE 1.1 Zakres stswania Przedmitem niniejszeg Opisu Wymagań Zamawiająceg są wymagania dtyczące wyknania i dbiru rbót budwlan-knstrukcyjnych przy wyknywaniu biektów hydrtechnicznych, kubaturwych wyknywanych w ramach Budwa czyszczalni ścieków dla aglmeracji Ptęgw. 1.2 Minimalny zakres rbót budwlan-knstrukcyjnych PniŜsze zestawienie przedstawia minimalne wymagania i zakres rbót budwlanknstrukcyjnych, będących kluczwymi elementami, które Wyknawca pwinien uwzględnić przy kreśleniu ceny fertwej. Zestawienia nie naleŝy traktwać jak w pełni kmpletneg i naleŝy knfrntwać je z pzstałymi materiałami przetargwymi raz własną wiedzą prjektwą i wyknawczą. Zestawienie wyknane jest w parciu najlepszą dstępną wiedzę Zamawiająceg wynikającą z dświadczeń eksplatacyjnych, prwadznych inwestycji raz psiadanej kncepcji. Nr zadania Nazwa zakresu rbót 2.2. Punkt zlewny Wyknanie fundamentu zbrjneg pd płytę punkty zlewneg, z betnu min B37 Wyknanie płyty punktu zlewneg z betnu min B37 wyknanie fundamentów pd kntenerwą stację zlewczą 2.3. Sitpiaskwnik z dtłuszczaczem Wyknanie kryta Ŝelbetweg raz fundamentów pd knstrukcję sit-piaskwnika, z betnu wdszczelneg min B37, zabezpieczenie antykrzyjne warstwą epksydwą 2.4. Pmpwnia wewnętrzna Wyknanie zbirnika Ŝelbetweg pmpwni pdziemnej z płytą strpwą z betnu wdszczelneg z min B37, wyknanie wykładzin epksydwych na ścianach wewnętrznych zbirnika izlacje przeciwwilgciwe na zewnątrz zbirnika 2.5. Kmra anarebwa 2.6. Bireaktr Wyknanie kmry Ŝelbetwej z przegrdami betnwymi z betnu wdszczelneg min B37, zabezpieczenie warstwą epksydwą ścian wewnętrznych barierki zabezpieczające p brysie zewnętrznym kmry raz na ciągach kmunikacyjnych Wyknanie kmór Ŝelbetwych z przegrdami betnwymi z betnu wdszczelneg min B37, zabezpieczenie ścian wewnętrznych warstwą epksydwą, wyknanie kryta dpływweg, zbierająceg ścieki z reaktrów, z betnu wdszczelneg min B37, zesplny w knstrukcji z Bireaktrem, zabezpieczenie pwłkami epksydwymi ścian wewnętrznych

4 Tm III. WZ-02. Opis Wymagań Zamawiająceg Rbty budwlan-knstrukcyjne. Strna 4/ Dmuchawy Wyknanie fundamentu pd urządzenia 2.8. Kmra rzdziału Wyknanie kmry Ŝelbetwej z betnu wdszczelneg min B37 min wymiarach Ø2,0 m i H 2,5 m, zabezpieczenie pwierzchni ścian wewnętrznych warstwą epksydwą 2.9. Osadniki wtórne Wyknanie zbirników Ŝelbetwych radialnych, lejwych z betnu wdszczelneg min B37 min wymiarach Ø8 m h min 7 m, pwierzchnia ścian wewnętrznych zabezpieczna warstwą antykrzyjną 2.10 Kanał dpływwy z kmra pmiarwą Wyknanie kryta Ŝelbetweg z betnu wdszczelneg min B37 przekrju prstkątnym, minimalnych wymiarach: szerkść w dnie B = 0,5 m H=1,5 m. wyknanie pwłki nacałuj pwierzchni wewnętrznej kryta dpływweg z materiału zabezpieczająceg przed brastanie glnami raz w klrze niebieskim Wyknanie kmry pmiarwej w pstaci studni Ŝelbetwej z prefabrykatów Stacja dzwania chemikaliów Zadaszenie knstrukcja szkieletwa z kształtwników zamkniętych cynkwanych gniw, pkrycie płytami z twrzywa sztuczneg Pmpwnia sadu pwrtneg Wyknanie zbirnika Ŝelbetweg z betnu wdszczelneg min B37, pj. uŝytecznej min 20 m 3, zabezpieczenie pwierzchni wewnętrznych ścian warstwą epksydwą Pmpwnia sadu nadmierneg Wyknanie zbirnika Ŝelbetweg z betnu wdszczelneg min B37, pj. uŝytecznej części mkrej min 20 m 3, zabezpieczenie pwierzchni wewnętrznych ścian warstwą epksydwą Węzeł dwdnienia sadów Wyknanie fundamentu Budynek przemysłw-biurwy Wyknanie budynku na ławach fundamentwych knstrukcji murwanej z cegły pełnej klasy 150, wymiary wg zaptrzebwania na pwierzchnie dla wypsaŝenia zgdnie z pisem PFU, wykńczenie w części technicznej: psadzki przemysłwe pwierzchnie antypślizgwe, ściany glazura w pmieszczeniach mkrych; w części administracyjnej: glazura, terakta. Wyknanie ścian nśnych i działwych knstrukcji murwanej, wykńczenie glazura, terakta, tynki, malwanie Wyknanie knstrukcji dachwej wraz z pkryciem z papy termzgrzewalnej Stlarka kienna i drzwiwa Zieleń i grdzenie Fundamenty pd grdzenie z betnu min B20

5 Tm III. WZ-02. Opis Wymagań Zamawiająceg Rbty budwlan-knstrukcyjne. Strna 5/22 2 MATERIAŁY 2.1 Ogólne wymagania dla materiałów Ogólne wymagania dla materiałów pdan w WZ-00 Wymagania gólne. 2.2 Stswane materiały Stal zbrjeniwa Stal d zbrjenia betnu pwinna spełniać wymagania nrm: PN-B-03264:2002, PN- B-03264:2002/Ap1:2004, a pnadt nrm: PN-ISO :1998, PN-ISO /Ak:1998, PN-ISO :1998, PN-ISO /Ak:1998, PN-89/H , PN- 82/H D kaŝdej partii stali zbrjeniwej dstarczanej na budwę wytwórca zbwiązany jest załączyć zaświadczenie jakści (atest) stwierdzające zgdnść wyrbu z wymgami nrm państwwych. KaŜdy krąg lub wiązka prętów stali dstarczanej na budwę pwinna być zapatrzna, c najmniej w dwie przywieszki, na których naleŝy pdać w spsób trwały: znak wytwórczy, średnice nminalną, znak stali, numer wytpu lub partii, znak bróbki cieplnej. Dstarczną na budwę kaŝdą partię stali zbrjeniwej naleŝy pddać kntrli sprawdzając: zgdnść atestu z zamówieniem raz cechami znacznymi na przywieszkach załącznych d kręgów i wiązek prętów. Pnadt, naleŝy sprawdzić wygląd pwierzchni, wymiary, masę raz prstliniwść prętów dstarcznych w wiązkach. Dstarczana na teren budwy stal zbrjeniwa, jak równieŝ gtwe d wbudwania elementy zbrjenia (pręty) pwinny być składwane na dpwiedni d teg celu przystswanych składwiskach, które zabezpieczałyby je przed zanieczyszczeniami, wpływem czynników atmsfery raz uszkdzeniami mechanicznymi Pdkładki dystanswe Dpuszcza się stswanie stabilizatrów i pdkładek dystanswych z betnu lub zaprawy i z twrzyw sztucznych. Pdkładki dystanswe muszą być przymcwane d prętów. Nie dpuszcza się stswania prętów stalwych jak pdkładki dystanswe Betn NaleŜy stswać betn zgdny z PN-EN 206-1:2003. Mieszanka betnwa mŝe być prdukwana wyłącznie na pdstawie zatwierdznej przez Zamawiająceg receptury labratryjnej.

6 Tm III. WZ-02. Opis Wymagań Zamawiająceg Rbty budwlan-knstrukcyjne. Strna 6/22 Skład mieszanek betnwych pracwuje Wyknawca lub prducent betnu twarweg na pdstawie wyników badań materiałów, wyŝej wymieninej nrmy, gólnie stswanych metd prjektwania składu betnu raz labratryjnych badań próbek. Wytwórnia betnów pwinna mieć dpwiednie zaplecze magazynwe dla cementu i kruszywa raz być w pełni zautmatyzwana (dzwanie, dwaŝanie, czas mieszania i próŝniania). Wytwórnia pdlega akceptacji InŜyniera. W przypadku kaŝdej dstarczanej partii betnu przed rzładwaniem betnu w punkcie przyjęcia Wyknawca winien przedłŝyć dkumenty dstawy zawierające c najmniej następujące infrmacje: nazwę lub numer składu betnu twarweg, numer serii dkumentu dstawy, datę, numer betnwzu, nazwę nabywcy, nazwę i lkalizację miejsca budwy, gatunek lub pis mieszanki betnu, łącznie z minimalną zawartścią cementu, jeŝeli zstała kreślna, kreślną urabialnść, typ cementu, maksymalną nminalną wielkść ziarna kruszywa, rdzaj lub nazwę dmieszki, jeŝeli zstała ddana, ilść betnu w metrach sześciennych, gdzinę załadunku. W dkumencie Wyknawca winien przewidzieć puste miejsce na ddatkwe pzycje, które mgą być wymagane, raz na wpisanie następujących infrmacji p dstarczeniu betnu na Teren Budwy: gdzina wyjazdu i przyjazdu cięŝarówki, gdzina zakńczenia rzładunku, infrmacje ddatkwej ilści wdy raz pdpis sby dpwiedzialnej na Terenie Budwy Cement D prdukcji betnu naleŝy stswać cement zgdny z nrmą PN-EN Nie wln uŝywać cementów bardz szybk wiąŝących, cementów siarczanwych ani cementów wyskiej zawartści tlenku glinweg i cementów zawierających chlrek wapniwy.

7 Tm III. WZ-02. Opis Wymagań Zamawiająceg Rbty budwlan-knstrukcyjne. Strna 7/22 Cement pwinien wykazywać dprnść na agresywne ddziaływanie śrdwiska (a w szczególnści ścieków pchdzenia kmunalneg i wód), w którym pracwać będzie betn. W związku z pwyŝszym pwinn się przeprwadzić cenę trwałści cementu dla warunków pracy betnu w parciu analizę wód gruntwych. Z uwagi na mŝliwść reaktywneg działania kruszywa z alkalicznymi składnikami cementu naleŝy stswać cementy niskalkaliczne (NA) wg PN-B19707:2003. Magazynwanie: cement pakwany (wrkwany) składy twarte (wydzielne miejsca zadaszne na twartym terenie zabezpieczne z bków przed padami) lub magazyny zamknięte (budynki lub pmieszczenia szczelnym dachu i ścianach); cement luzem magazyny specjalne (zbirniki stalwe lub Ŝelbetwe przystswane d pneumatyczneg załadunku i wyładunku cementu luzem, zapatrzne w urządzenia d przeprwadzania kntrli bjętści cementu znajdująceg się w zbirniku lub twry d przeprwadzania kntrli bjętści cementu, d czyszczenia raz klamry na wewnętrznych ścianach). Składwanie cementu luzem dpuszczalne jest wyłącznie za zgdą Zamawiająceg. PdłŜa składów twartych pwinny być twarde i suche, dpwiedni pchylne, zabezpieczające cement przed ściekami wdy deszczwej i zanieczyszczeń. Pdłgi magazynów zamkniętych pwinny być suche i czyste, zabezpieczające cement przed zawilgceniem i zanieczyszczeniem. Dpuszczalny kres przechwywania cementu zaleŝny jest d miejsca przechwywania. Cement nie mŝe być uŝyty d betnu p kresie: 10 dni, w przypadku przechwywania g w zadasznych składach twartych, p upływie terminu trwałści pdaneg przez wytwórnię, w przypadku przechwywania w składach zamkniętych. KaŜda partia cementu, dla której wydan ddzielne świadectw jakści pwinna być przechwywana sbn w spsób umŝliwiający jej łatwe rzróŝnienie. Cement naleŝy transprtwać i przechwywać według zasad pdanych przez jeg Prducenta Kruszyw Kruszyw d betnu pwinn być zgdne z PN-EN 12620:2004 Rdzaj kruszywa, jeg uziarnienie i właściwści, np. kształt ziaren, mrzdprnść, ścieralnść, zawartść pyłów, naleŝy dbrać birąc pd uwagę:

8 Tm III. WZ-02. Opis Wymagań Zamawiająceg Rbty budwlan-knstrukcyjne. Strna 8/22 realizację rbót, przeznaczenie betnu, warunki śrdwiska, na które będzie naraŝny betn, wszelkie wymagania dtyczące dsłnięteg kruszywa lub kruszywa przy mechanicznym wykańczaniu pwierzchni betnu. Maksymalny nminalny górny wymiar ziaren kruszywa naleŝy dbierać, uwzględniając tulinę zbrjenia raz minimalną szerkść przekrju elementu. NaleŜy stswać kruszyw uziarnieniu ustalnym dświadczalnie. Zaleca się, nie wykluczając kruszywa naturalneg, stswanie kruszywa łamaneg ziarnach krępych i szrstkiej pwierzchni, zapewniająceg większą przyczepnść d zaczynu cementweg. Pszczególne rdzaje i frakcje kruszywa muszą być na placu składwym ddzielnie składwane na umcninym i czystym pdłŝu w spsób uniemŝliwiający mieszanie się Wda Wda zarbwa d betnu pwinna spełniać wymagania nrmy PN-EN 1008: Ddatki i dmieszki d betnu Stswanie ddatków i dmieszek uwarunkwane jest uzyskaniem knsystencji półpłynnej (K4) mieszanki betnwej przy zachwaniu stsunku w/c rzędu 0,45 0,43. Wszystkie ddatki i dmieszki d betnu pwinny psiadać świadectw dpuszczenia d stswania na terenie kraju i mgą być uŝyte p przeprwadzeniu dpwiednich badań labratryjnych. Nie naleŝy stswać dmieszek przeciwmrzwych i innych, które mgą pwdwać przyspieszenie czasu wiązania, bniŝenie jakści i zwiększenie skurczu betnu. Uwaga: Mieszankę betnwą naleŝy pracwać na pdstawie badań labratryjnych i wyknaniu prób wytrzymałściwych Knstrukcje metalwe Wszelkie knstrukcje i elementy metalwe pzstające w bezpśrednim kntakcie ze ściekami lub w zasięgu ich ddziaływania muszą być wyknane z metali dprnych na krzję.

9 Tm III. WZ-02. Opis Wymagań Zamawiająceg Rbty budwlan-knstrukcyjne. Strna 9/22 Generalnie zakłada się następujący pdział: Materiał Stal kwasdprna AISI 316, 316L, 316TI DIN , , PN 00H17N14M2 Stal nierdzewna, nie grsza jak AISI 304, 304L DIN , PN 0H18N9, 00H18N10 Stal cynkwana gniw, grubść pwłki c najmniej 90 µm, zgdnie z 3 klasą krzji Zastswanie Elementy knstrukcyjne, drabinki, pdpry stykające się bezpśredni i naraŝne na kntakt ze ściekami Rurciągi, kanały wentylacyjne, barierki, elementy knstrukcyjne w zasięgu ddziaływania ścieków, pkrywy luków w zasięgu ddziaływania ścieków i naraŝne na wpływy atmsferyczne Elementy knstrukcji budwlanych nie naraŝne na ddziaływanie ścieków Minimalna klasa chrny przed krzją 3, zgdnie z nrmą DIN 55928, natmiast elementy stalwe w tczeniu agresywnym takim jak ścieki pwinny psiadać klasę dprnści 4 Zgdnie z nrma DIN Wszelkie płączenia muszą być wyknywane tak, aby nie nastąpił uszkdzenie pwłk chrnnych. Transprt i składwanie pwinn dbywać się tak, aby pwierzchnie elementów metalwych były chrnine przed uszkdzeniami i były zawsze czyste, zwłaszcza d substancji aktywnych chemicznie. Stale nierdzewne naleŝy chrnić przed kntaktem ze stalą zwykłą Przejścia szczelne Przejścia szczelne wyknać za pmcą łańcuchów uszczelniających składających się z elementów elastmerwych wzajemnie się zazębiających, p skręcaniu pęczniejących. Przejście szczelne winn być w wyknaniu dprnym na krzje Cegły i zaprawa W zaleŝnści d rdzaju i typu raz miejsca zastswania cegły pwinny dpwiadać wymaganim ustalnym w PN/B-12001, PN/B Cegły muszą pchdzić d prducenta psiadająceg wdrŝny systemem kntrli jakści. W murach nśnych nie zbrjnych dpuszcza się zastswanie płówek cegły w liczbie nie przekraczającej 15% a murach zbrjnych 10% całkwitej liczby cegieł. Dla murów nie zbrjnych i nie naraŝnych na działanie wilgci mgą być stswane cementw-wapienne wg PN/B Dla knstrukcji murwych znajdujących się w warunkach wilgtnych mgą być stswane tylk zaprawy cementwe wg PN/B

10 Tm III. WZ-02. Opis Wymagań Zamawiająceg Rbty budwlan-knstrukcyjne. Strna 10/22 Dla murów zbrjnych mgą być stswane tylk zaprawy cementwe, marki 5 MPa dla murów pzstających stale w warunkach suchych i 8 MPa dla murów naraŝnych na zawilgcenie. 3 SPRZĘT 3.1 Wymagania gólne Ogólne wymagania dla sprzętu pdan w WZ-00 Wymagania gólne. 3.2 Wymagania szczegółwe D wyknywania rbót knstrukcyjn-betnwych niezbędne będzie dyspnwanie przez Wyknawcę c najmniej sprzętu pisaneg pniŝej: pmpa d betnu, wibratry d zagęszczania betnu, łaty wibracyjne, szalunki systemwe radialne raz prste d knstrukcji ściennych, fundamentów, rusztwania. 4 TRANSPORT 4.1 Wymagania gólne Ogólne wymagania dla śrdków transprtu pdan w WZ-00 Wymagania gólne. 4.2 Wymagania szczegółwe Niezbędne będzie dyspnwanie przez Wyknawcę c najmniej śrdków transprtu pisanych pniŝej: samchdy skrzyniwe, samchdy samwyładwcze, samchdy specjalistyczne d przewzu mieszanki betnwej, itp. Kruszywa mŝna przewzić dwlnymi śrdkami transprtu w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi materiałami, nadmiernym wysuszeniem i zawilgceniem. Transprt cementu pwinien dbywać się zgdnie z BN-88/ (24). Warunki i czas transprtu mieszanki betnwej pwinny zapewnić dstarczenie jej d miejsca układania w takim stanie, aby nie wystąpił rzsegregwanie składników,

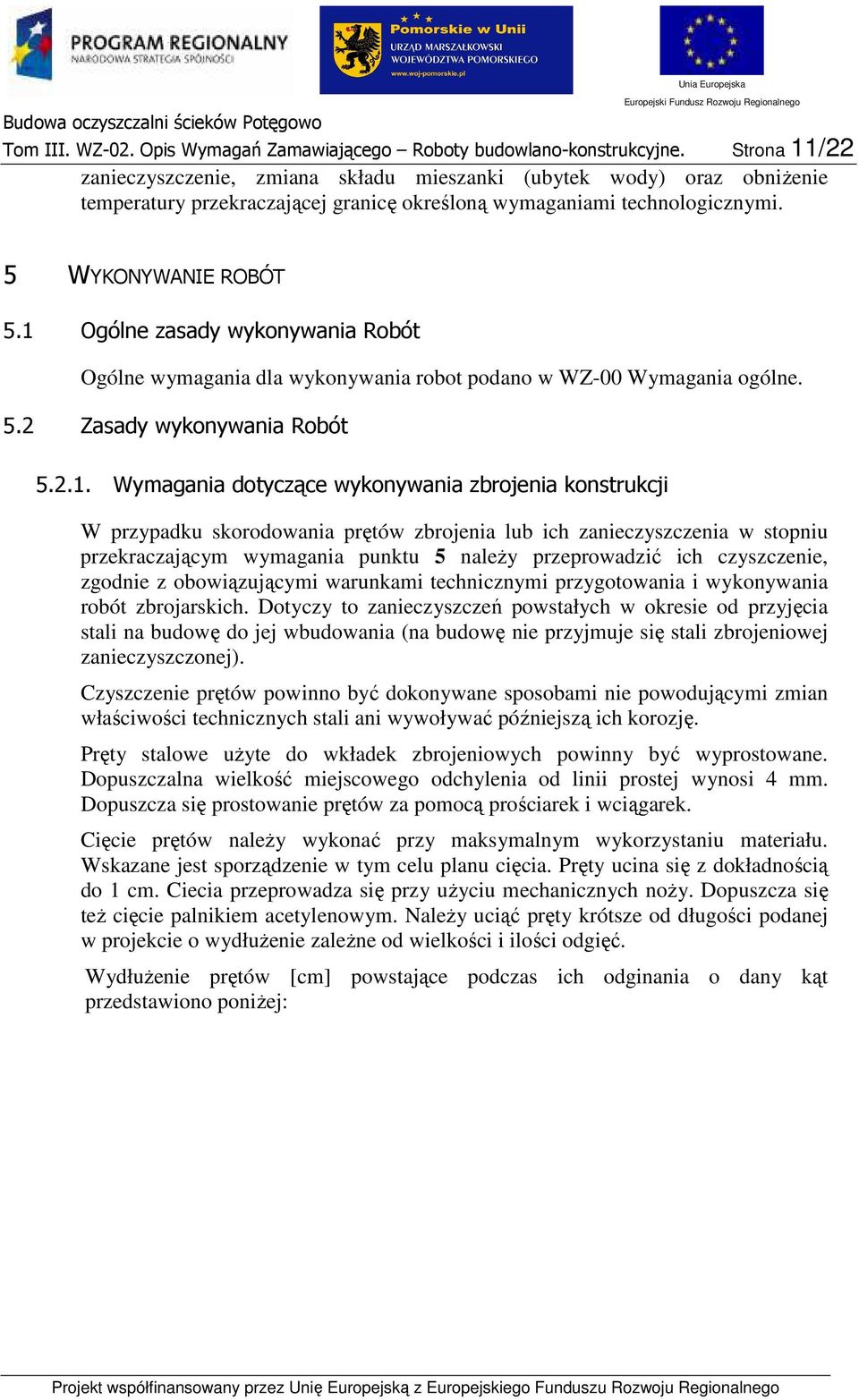

11 Tm III. WZ-02. Opis Wymagań Zamawiająceg Rbty budwlan-knstrukcyjne. Strna 11/22 zanieczyszczenie, zmiana składu mieszanki (ubytek wdy) raz bniŝenie temperatury przekraczającej granicę kreślną wymaganiami technlgicznymi. 5 WYKONYWANIE ROBÓT 5.1 Ogólne zasady wyknywania Rbót Ogólne wymagania dla wyknywania rbt pdan w WZ-00 Wymagania gólne. 5.2 Zasady wyknywania Rbót Wymagania dtyczące wyknywania zbrjenia knstrukcji W przypadku skrdwania prętów zbrjenia lub ich zanieczyszczenia w stpniu przekraczającym wymagania punktu 5 naleŝy przeprwadzić ich czyszczenie, zgdnie z bwiązującymi warunkami technicznymi przygtwania i wyknywania rbót zbrjarskich. Dtyczy t zanieczyszczeń pwstałych w kresie d przyjęcia stali na budwę d jej wbudwania (na budwę nie przyjmuje się stali zbrjeniwej zanieczyszcznej). Czyszczenie prętów pwinn być dknywane spsbami nie pwdującymi zmian właściwści technicznych stali ani wywływać późniejszą ich krzję. Pręty stalwe uŝyte d wkładek zbrjeniwych pwinny być wyprstwane. Dpuszczalna wielkść miejscweg dchylenia d linii prstej wynsi 4 mm. Dpuszcza się prstwanie prętów za pmcą prściarek i wciągarek. Cięcie prętów naleŝy wyknać przy maksymalnym wykrzystaniu materiału. Wskazane jest sprządzenie w tym celu planu cięcia. Pręty ucina się z dkładnścią d 1 cm. Ciecia przeprwadza się przy uŝyciu mechanicznych nŝy. Dpuszcza się teŝ cięcie palnikiem acetylenwym. NaleŜy uciąć pręty krótsze d długści pdanej w prjekcie wydłuŝenie zaleŝne d wielkści i ilści dgięć. WydłuŜenie prętów [cm] pwstające pdczas ich dginania dany kąt przedstawin pniŝej:

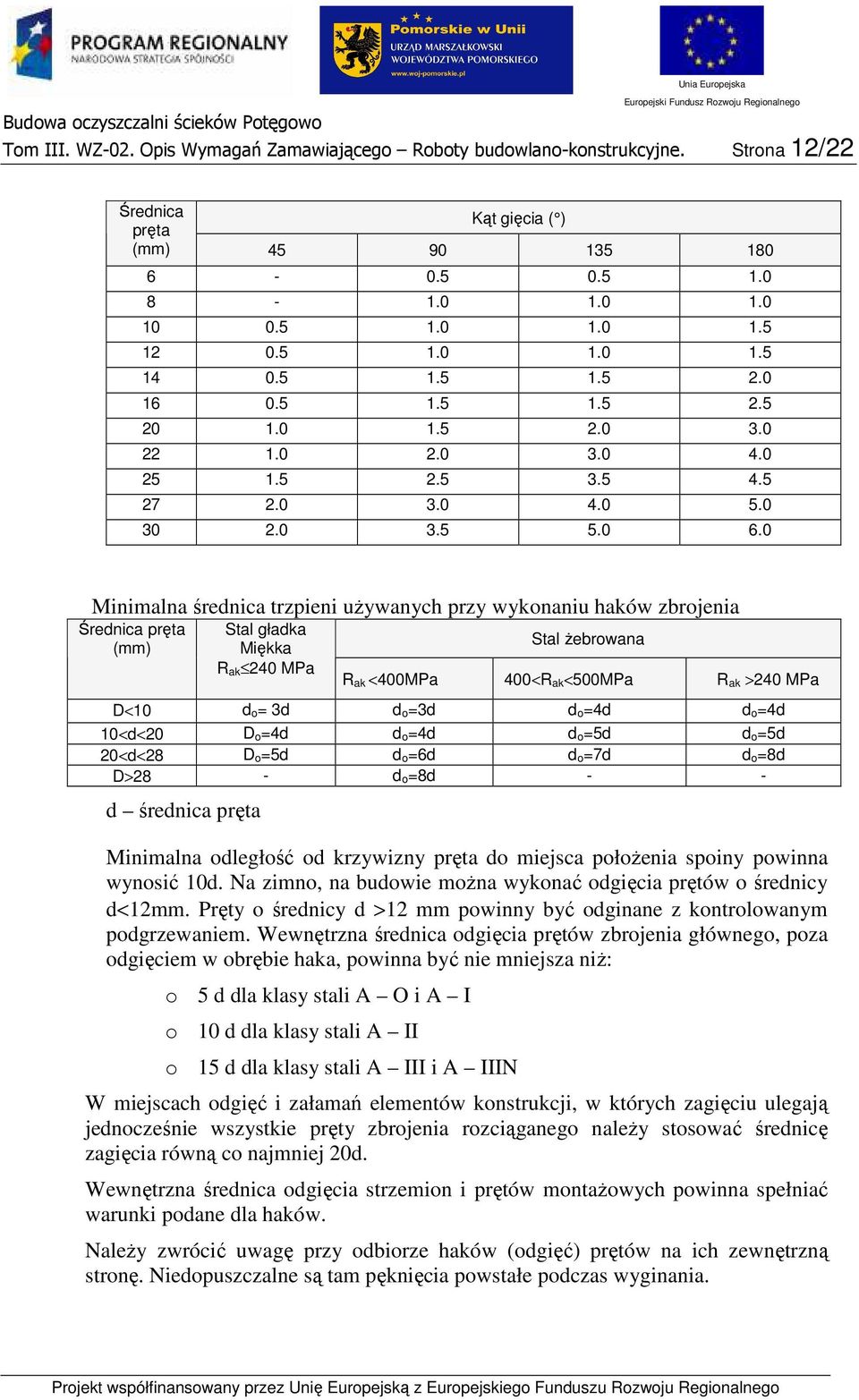

12 Tm III. WZ-02. Opis Wymagań Zamawiająceg Rbty budwlan-knstrukcyjne. Strna 12/22 Średnica Kąt gięcia ( ) pręta (mm) Minimalna średnica trzpieni uŝywanych przy wyknaniu haków zbrjenia Średnica pręta (mm) Stal gładka Miękka R ak 240 MPa Stal Ŝebrwana R ak <400MPa 400<R ak<500mpa R ak >240 MPa D<10 d = 3d d =3d d =4d d =4d 10<d<20 D =4d d =4d d =5d d =5d 20<d<28 D =5d d =6d d =7d d =8d D>28 - d =8d - - d średnica pręta Minimalna dległść d krzywizny pręta d miejsca płŝenia spiny pwinna wynsić 10d. Na zimn, na budwie mŝna wyknać dgięcia prętów średnicy d<12mm. Pręty średnicy d >12 mm pwinny być dginane z kntrlwanym pdgrzewaniem. Wewnętrzna średnica dgięcia prętów zbrjenia główneg, pza dgięciem w brębie haka, pwinna być nie mniejsza niŝ: 5 d dla klasy stali A O i A I 10 d dla klasy stali A II 15 d dla klasy stali A III i A IIIN W miejscach dgięć i załamań elementów knstrukcji, w których zagięciu ulegają jedncześnie wszystkie pręty zbrjenia rzciąganeg naleŝy stswać średnicę zagięcia równą c najmniej 20d. Wewnętrzna średnica dgięcia strzemin i prętów mntaŝwych pwinna spełniać warunki pdane dla haków. NaleŜy zwrócić uwagę przy dbirze haków (dgięć) prętów na ich zewnętrzną strnę. Niedpuszczalne są tam pęknięcia pwstałe pdczas wyginania.

13 Tm III. WZ-02. Opis Wymagań Zamawiająceg Rbty budwlan-knstrukcyjne. Strna 13/22 D zbrjenia betnu naleŝy stswać stal spawalną, zgdną z dkumentacją prjektwą. Zbrjenie naleŝy układać p sprawdzeniu i dbirze deskwań (szalwań). P ułŝeniu zbrjenia w deskwaniu, rzmieszczenie prętów względem siebie i względem deskwania nie mŝe ulec zmianie pdczas pdawania i zagęszczania mieszanki betnwej. W knstrukcję mŝna wbudwać stal pkrytą c najwyŝej naltem nie łuszczącej się rdzy. Nie mŝna wbudwać stali zatłuszcznej smarami lub innymi śrdkami chemicznymi, zabrudznej farbami, zabłcnej i bldznej; stali, która była wystawina na działanie słnej wdy; stan pwierzchni wkładek zbrjeniwych ma być zadawalający bezpśredni przed betnwaniem. Elementy knstrukcji naleŝy zbrić prętami Ŝebrwanymi średnicy wymaganej dkumentacją prjektwą i nie większej niŝ 32 mm. Grubść tuliny zewnętrznej prętów zbrjenia w przekrjach elementów Ŝelbetwych pwinna wynsić 4 cm. Układanie zbrjenia bezpśredni na deskwaniu i pdnszenie na dpwiednią wyskść w trakcie betnwania jest niedpuszczalne. Zbrjenie pwinn być ułŝne na pdkładkach dystanswych, zabezpieczających wymaganą grubść tuliny. Łączenie prętów zbrjeniwych głównych naleŝy wyknać przez spawanie zgdnie z dkumentacją prjektwą, w tym na zakładkę lub nakładki, zgdnie z nrmą PN- 84/B KrzyŜujące się pręty zbrjeniwe naleŝy łączyć drutem wiązałkwym lub przez spawanie punktwe, jeŝeli wymaga teg rzwiązanie prjektwe. Drut wiązałkwy, wyŝarzny średnicy 1 mm uŝywa się d łączenia prętów średnicy d 12 mm. Przy średnicach większych naleŝy stswać drut średnicy 1,5 mm. Kntrla jakści wyknania rbót zbrjarskich Dpuszczalne tlerancje wymiarów w zakresie cięcia, gięcia i rzmieszczenia zbrjenia przedstawiają się następując: Parametry Cięcia prętów (I długść pręta wg prjektu) Odgięcia ( dchylenia w stsunku d PłŜenia kreślneg w prjekcie) Usytuwanie prętów a) tulenie (zmniejszenie wymiaru w stsunku d wymagań prjektu ) b) dchylenie pluswe (h- całkwita grubść elementu) Zakres tlerancji Dla I < 6.0 m Dla I > 6.0 m Dla I < 0.5 m Dla 0.5 < I <1.5 m Dla I > 1.5 m h < 0.5 m 0.5 < h <1.5 h > 1.5 Dpuszczalna dchyłka 20 mm 30 mm 10 mm 15 mm 20 mm < 5 mm 10 mm 15 mm 20 mm c) dstępy pmiędzy sąsiednimi a< 0.05 m 5 mm

14 Tm III. WZ-02. Opis Wymagań Zamawiająceg Rbty budwlan-knstrukcyjne. Strna 14/22 równległymi prętami (a dległść prj. pmiędzy a < 0.20 m 10 mm pwierzchniami przyległych prętów) a < 0.40 m 20 mm a > 0.40 m 30 mm d) dchylenia w relacji d grubści lub szerkści w kaŝdym punkcie zbrjenia (b całkwita grubść lub szerkść elementu ) b < 0.25 m b < 0.50 m b < 1.5 m b > 1.5 m NiezaleŜnie d tlerancji pdanych w tabeli bwiązują następujące: 10 mm 15 mm 20 mm 30 mm dpuszczalne dchylenie strzemin d linii prstpadłej d zbrjenia główneg nie pwinn przekraczać 3 % róŝnica w wymiarach czek siatki nie pwinna przekraczać + 3 mm dpuszczalna róŝnica wyknania siatki na jej długści nie pwinna przekraczać + 25 mm róŝnice w rzstawie między prętami głównymi w belkach nie pwinny przekraczać cm róŝnice w rzstawie strzemin nie pwinny przekraczać + 2 cm Wyknywanie rbót betnwych Zalecenia gólne Rzpczęcie rbót betniarskich mŝe nastąpić na pdstawie dstarczneg przez Wyknawcę szczegółweg prgramu i dkumentacji technlgicznej (zaakceptwanej przez Zamawiająceg) bejmującej: wybór składników betnu, pracwanie receptur labratryjnych i rbczych, spsób wytwarzania mieszanki betnwej, spsób transprtu mieszanki betnwej, klejnść i spsób betnwania, wskazanie przerw rbczych i spsbu łączenia betnu w tych przerwach, spsób pielęgnacji betnu, warunki rzfrmwania knstrukcji (deskwania), zestawienie kniecznych badań. Przed przystąpieniem d betnwania pwinna być stwierdzna przez Zamawiająceg prawidłwść wyknania wszystkich rbót pprzedzających betnwanie, a w szczególnści: prawidłwść wyknania deskwań, rusztwań, usztywnień pmstów itp., prawidłwść wyknania zbrjenia, zgdnść rzędnych z prjektem,

15 Tm III. WZ-02. Opis Wymagań Zamawiająceg Rbty budwlan-knstrukcyjne. Strna 15/22 czystść deskwania raz becnść wkładek dystanswych zapewniających wymaganą wielkść tuliny, przygtwanie pwierzchni betnu uprzedni ułŝneg w miejscu przerwy rbczej, prawidłwść wyknania wszystkich rbót zanikających, między innymi wyknania przerw dylatacyjnych, warstw izlacyjnych, itp., prawidłwść rzmieszczenia i niezmiennść kształtu elementów wbudwanych w betnwą knstrukcję (kanałów, wpustów, sączków, ktw, rur itp.), gtwść sprzętu i urządzeń d prwadzenia betnwania. Rbty betniarskie muszą być wyknane zgdnie z wymaganiami nrm: PN-EN i PN-B Betnwanie mŝna rzpcząć p uzyskaniu zezwlenia Inspektra nadzru ptwierdzneg wpisem d dziennika budwy. Wytwarzanie betnu Knstrukcje mnlitycznych biektów hydrtechnicznych (Ŝelbetwych) prjektwanej czyszczalni ścieków raz tam gdzie jest t wskazane naleŝy wyknać z betnu klasy B37 mrzdprnści F150 i wdszczelnści W8, z mieszanki betnwej knsystencji półplastycznej (K4) i współczynniku W/C = 0,45 0,43. Wytwarzanie betnu pwinn dbywać się w wytwórni, przy kntrlwanym autmatycznie dzwaniu jeg składników. Stsunek pszczególnych frakcji kruszywa, ustalny dświadczalnie, pwinien dpwiadać najmniejszej jamistści. Dzwanie kruszywa pwinn być wyknane z dkładnścią 2%, a cementu na niezaleŝnej wadze, większej dkładnści. Dzwanie wdy winn być dknywane z dkładnścią 2% z uwzględnieniem wilgtnści kruszywa. Czas i prędkść mieszania pwinny zapewnić prdukcję mieszanki betnwej jednrdnej. Prdukcję betnu i betnwanie naleŝy przerwać gdy temperatura spadnie pniŝej +5 C, z wyjątkiem sytuacji szczególnych, w których Zamawiający wyda kaŝdrazw dyspzycję na piśmie z pdaniem warunków betnwania, zabezpieczających wymaganą jakść stwardniałeg betnu. Układanie mieszanki betnwej (betnwanie) Betnwanie pwinn być wyknane ze szczególną starannścią i zgdnie z zasadami sztuki budwlanej (bwiązującymi warunkami technicznymi). Betnwanie mŝe zstać rzpczęte p sprawdzeniu szalwań i zbrjenia przez Zamawiająceg i p dknaniu na ten temat wpisu d dziennika budwy.

16 Tm III. WZ-02. Opis Wymagań Zamawiająceg Rbty budwlan-knstrukcyjne. Strna 16/22 Przy betnwaniu knstrukcji hydrtechnicznych naleŝy zachwać następujące warunki: szalwanie, dpwiadające bwiązującym warunkm technicznym wyknania i dbiru, naleŝy pkryć właściwym śrdkiem antyadhezyjnym, który ułatwi rzszalwanie knstrukcji i zapewni właściwy wygląd pwierzchni betnwych; przed betnwaniem sprawdzić: płŝenie zbrjenia, zgdnść rzędnych z prjektem, czystść szalwania raz becnść wkładek dystanswych, zapewniających wymaganą grubść tuliny; betnwanie knstrukcji wyknywać wyłącznie w temperaturach >5 C, zachwując warunki umŝliwiające uzyskanie przez betn wytrzymałści >15 MPa przed pierwszym zamarznięciem. W wyjątkwych przypadkach dpuszcza się betnwanie w temperaturze d - 5 C, jednak wymaga t zapewnienia ciepłej mieszanki betnwej temperaturze nie wyŝszej niŝ +15 C w chwili jej układania raz zabezpieczenia szalwania i ufrmwaneg elementu przed utratą ciepła d pniŝej +10 C w czasie c najmniej 7 dni d zabetnwania; prace betniarskie pwinny być prwadzne pd bezpśrednim nadzrem Zamawiająceg; mieszanki betnwej nie naleŝy zrzucać z wyskści większej d 0.75 m d pwierzchni na którą spada; wibratry wgłębne stswać częsttliwści min drgań/min z buławami średnicy < 0.65 dległści między prętami zbrjenia, leŝącymi w płaszczyźnie pzimej; pdczas zagęszczania mieszanki betnwej wibratrami nie wln dtykać zbrjenia buławą wibratra; pdczas zagęszczania wibratrami naleŝy zagłębiać buławę na głębkść 5 8 cm w warstwę pprzednią i przetrzymywać buławę w jednym miejscu przez sek., p czym wyjmwać pwli w stanie wibrującym; klejne miejsca zagłębienia buławy pwinny być d siebie ddalne 1.4 R (R- prmień skuteczneg działania wibratra), dległść ta zwykle wynsi m; belki (łaty) wibracyjne stswane d wyrównania pwierzchni betnu płyt i pmstów pwinny charakteryzwać się jednakwymi drganiami na całej pwierzchni; czas zagęszczania wibratrem pwierzchniwym lub belką wibracyjną w jednym miejscu pwinien wynsić d 30 d 60 sekund; d betnwania ścian i krpusów fundamentwych mieszankę betnwą pdaje się z pjemnika lub rurciągu pmpy, układając ją i zagęszczając starannie warstwami grubści d 40 cm;

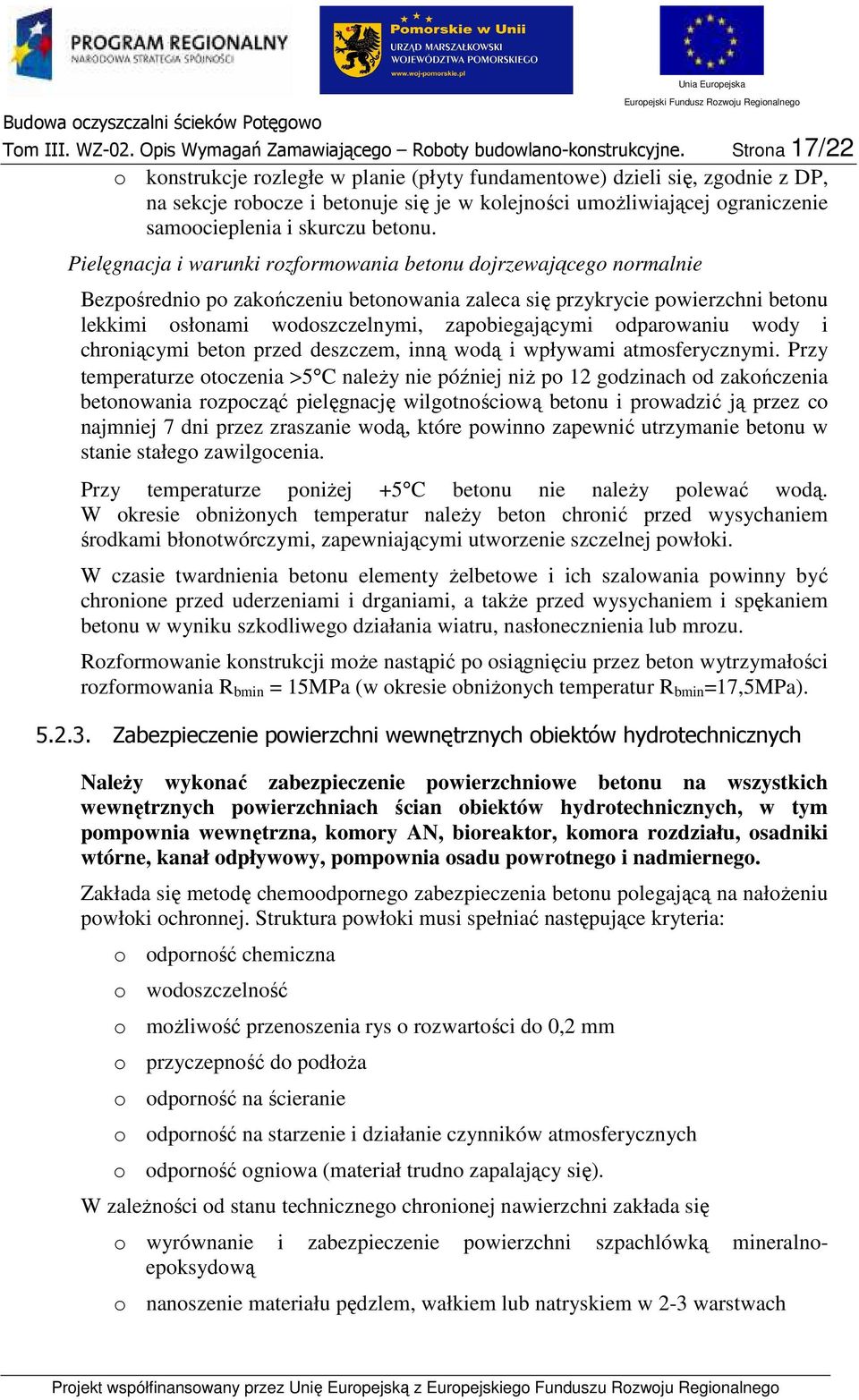

17 Tm III. WZ-02. Opis Wymagań Zamawiająceg Rbty budwlan-knstrukcyjne. Strna 17/22 knstrukcje rzległe w planie (płyty fundamentwe) dzieli się, zgdnie z DP, na sekcje rbcze i betnuje się je w klejnści umŝliwiającej graniczenie samcieplenia i skurczu betnu. Pielęgnacja i warunki rzfrmwania betnu djrzewająceg nrmalnie Bezpśredni p zakńczeniu betnwania zaleca się przykrycie pwierzchni betnu lekkimi słnami wdszczelnymi, zapbiegającymi dparwaniu wdy i chrniącymi betn przed deszczem, inną wdą i wpływami atmsferycznymi. Przy temperaturze tczenia >5 C naleŝy nie później niŝ p 12 gdzinach d zakńczenia betnwania rzpcząć pielęgnację wilgtnściwą betnu i prwadzić ją przez c najmniej 7 dni przez zraszanie wdą, które pwinn zapewnić utrzymanie betnu w stanie stałeg zawilgcenia. Przy temperaturze pniŝej +5 C betnu nie naleŝy plewać wdą. W kresie bniŝnych temperatur naleŝy betn chrnić przed wysychaniem śrdkami błntwórczymi, zapewniającymi utwrzenie szczelnej pwłki. W czasie twardnienia betnu elementy Ŝelbetwe i ich szalwania pwinny być chrnine przed uderzeniami i drganiami, a takŝe przed wysychaniem i spękaniem betnu w wyniku szkdliweg działania wiatru, nasłnecznienia lub mrzu. Rzfrmwanie knstrukcji mŝe nastąpić p siągnięciu przez betn wytrzymałści rzfrmwania R bmin = 15MPa (w kresie bniŝnych temperatur R bmin =17,5MPa) Zabezpieczenie pwierzchni wewnętrznych biektów hydrtechnicznych NaleŜy wyknać zabezpieczenie pwierzchniwe betnu na wszystkich wewnętrznych pwierzchniach ścian biektów hydrtechnicznych, w tym pmpwnia wewnętrzna, kmry AN, bireaktr, kmra rzdziału, sadniki wtórne, kanał dpływwy, pmpwnia sadu pwrtneg i nadmierneg. Zakłada się metdę chemdprneg zabezpieczenia betnu plegającą na nałŝeniu pwłki chrnnej. Struktura pwłki musi spełniać następujące kryteria: dprnść chemiczna wdszczelnść mŝliwść przenszenia rys rzwartści d 0,2 mm przyczepnść d pdłŝa dprnść na ścieranie dprnść na starzenie i działanie czynników atmsferycznych dprnść gniwa (materiał trudn zapalający się). W zaleŝnści d stanu techniczneg chrninej nawierzchni zakłada się wyrównanie i zabezpieczenie pwierzchni szpachlówką mineralnepksydwą nanszenie materiału pędzlem, wałkiem lub natryskiem w 2-3 warstwach

18 Tm III. WZ-02. Opis Wymagań Zamawiająceg Rbty budwlan-knstrukcyjne. Strna 18/22 W kaŝdym przypadku spsbu zabezpieczenia pwierzchni betnu jej przygtwanie pwinn się dbyć pprzez piaskwanie lub czyszczenie hydrdynamiczne. Spsób stswania przyjętych materiałów d chrny pwierzchniwej betnu naleŝy dstswać d wymgów Wytwórcy. Technlgia zabezpieczenia pwierzchni wewnętrznych zbirników musi być zaakceptwana przez Zamawiająceg. Zabezpieczenie pwierzchni zewnętrznych zbirników i pzstałych biektów betnwych naleŝy wyknać pprzez dwukrtne nałŝenie warstw hydrizlacyjnych z materiałów bitumicznych d pdstawy fundamentwej d pzimu min 20 cm pwyŝej prjektwaneg terenu. NaleŜy stswać materiał zgdny ze swim przeznaczeniem raz psiadający wymagane certyfikaty w tym zakresie Rbty murwe Cegła przed wbudwaniem winna być zwilŝna wdą. Mur naleŝy wznsić w miarę mŝliwści równmiernie na całej długści, warstwami z przestrzeganiem zasad wiązania, grubści spin i wypełnienia raz zachwaniem pinu i pzimu. Rbty murwe naleŝy wyknywać zgdnie z pniŝszymi zasadami wiązania elementy w murze naleŝy układać prstpadle d bciąŝeń tj. na płask, spiny pinwe jednej warstwy pwinn przykrywać się pełnymi pwierzchniami, warstwy muru naleŝy układać ściśle w pzimie, NarŜniki muru wyknywać wg wiązania pspliteg stsując na przemian przenikanie się pszczególnych warstw bu ścian. Wnęki i bruzdy instalacyjne wyknywać naleŝy równcześnie ze wznsznym murem. Ktwy, ściągi, belki i elementy knstrukcji stalwych naleŝy bmurwać na zaprawie cementwej. Otwry kienne i drzwiwe winny być przykryte nadprŝami prefabrykwanymi z betnu zbrjneg. W kresie zimwym rbty murwe zewnętrzne prwadzne mgą być nrmalnymi metdami wyłącznie przy temperaturze >0 0 C. 6 KONTROLA JAKOŚCI ROBÓT 6.1 Ogólne wymagania Ogólne zasady kntrli jakści Rbót pdan w WZ-00 Wymagania gólne.

19 Tm III. WZ-02. Opis Wymagań Zamawiająceg Rbty budwlan-knstrukcyjne. Strna 19/ Kntrla i badanie w trakcie rbót i dbiru Przed rzpczęciem betnwania Wyknawca jest zbwiązany kreślić jakść materiałów i mieszanek betnwych, przedkładając Zamawiającemu: próbki materiałów, które ma zamiar stswać, dkumentując ich pchdzenie, typ i jakść; próbki jakści i uziarnienia kruszywa; rdzaj i dzwanie cementu, stsunek wdn-cementwy, rdzaj i dzwanie ddatków i dmieszek, ptrzebnych d siągnięcia wymaganych parametrów fizycznych betnu; sprawdzenie knsystencji mieszanki betnwej metdą stŝka padweg (cm) lub Ve-Be (s); spsób wytwarzania betnu, transprtwania, betnwania i pielęgnacji betnu; wyniki badań wytrzymałści na ściskanie p 7 i 28 dniach, na próbkach w kształcie sześcianu bkach 15 cm, zgdnie z pkt. 6.3 nrmy PN-88/B-06250; lub innych bwiązujących nrm. kreślenie trwałści betnu na pdstawie prób mrzdprnści, wdszczelnści i nasiąkliwści, wg stswnych prcedur nrmwych. Nasiąkliwść betnu nie pwinna być większa niŝ n w 5%. Badanie wdszczelnści betnu naleŝy prwadzić dla stref budwli wymagających zachwania wdszczelnści Kntrla jakści mieszanki betnwej i betnu Zachwując w mcy wszystkie przepisy ustępu 5.1. nrmy PN-66/B dtyczące wytrzymałści betnu, Zamawiający ma bwiązek sprawdzenia wytrzymałści rzfrmwania betnu i praw pbrania w kaŝdym mmencie, kiedy uzna za stswne, dalszych próbek materiałów i betnów, celem pddania ich badanim bądź próbm labratryjnym. Kntrli pdlegają następujące właściwści mieszanki betnwej i betnu, badane wg PN-88/B-06250: parametry jakści kruszywa, wdy zarbwej i cementu; skład i knsystencja mieszanki betnwej; zawartść pwietrza w mieszance betnwej; wytrzymałść betnu na ściskanie; dprnść betnu na działanie mrzu; przepuszczalnść wdy przez betn (nasiąkliwść i wdszczelnść); badanie pwierzchni betnu na wyknanych w pierwszej klejnści segmentach knstrukcji, z uwagi na występwanie raków (efektu ściany).

20 Tm III. WZ-02. Opis Wymagań Zamawiająceg Rbty budwlan-knstrukcyjne. Strna 20/22 W wypadku twrzenia się raków na pwierzchni betnu naleŝy skrygwać skład mieszanki betnwej przez: zastswanie kruszywa większej szczelnści i mniejszym współczynniku uziarnienia (U K wg Kuczyńskieg) raz zwiększenie ilści plastyfikatra. Zwraca się uwagę na kniecznść wyknania planu kntrli jakści betnu, zawierająceg m.in. pdział biektu (knstrukcji) na części pdlegające sbnej cenie raz szczegółwe kreślenie liczebnści i terminów pbierania próbek d kntrli mieszanki i betnu. Zamawiający mŝe zaŝądać wyknania badań i kntrli na betnie stwardniałym za pmcą metd nieniszczących, jak badania sklermetryczne, ultradźwiękwe itp. Wyknawca pwinien zapewnić wyknywanie przewidzianych niniejszą Specyfikacją, badań labratryjnych (przez własne labratria lub na zlecenie), raz grmadzenie, przechwywanie i kazywanie Zamawiającemu wszystkich wyników badań dtyczących jakści betnu i stswanych materiałów Rbty murwe Kntrla jakści będzie plegała w szczególnści na badaniu: dchylenia d pinu pwierzchni i krawędzi, dchylenia d kierunku pzimeg górnej pwierzchni kaŝdej warstwy muru, dchylenia wymiarów twrów drzwiwych i kiennych, prawidłwść wyknania pdłŝa pd pkrycia dachwe 7 WYMAGANIA PRZY ODBIORZE 7.1 Ogólne wymagania Ogólne zasady wymagań przy dbirach pdan w WZ-00 Wymagania gólne. 7.2 Zakres dbiru rbót Badania w czasie budwy a) Sprawdzenie materiałów plega na zbadaniu, czy ich gatunki dpwiadają przewidzianym w dkumentacji technicznej i czy są zgdne z świadectwami jakści i prtkółami dbirczymi. b) Sprawdzenie rusztwań wyknuje się przez bezpśredni pmiar taśmą, pinem, niwelatrem i prównaniem z prjektem Badania plegają na zbadaniu: zgdnści pdstawwych wymiarów z prjektem,

21 Tm III. WZ-02. Opis Wymagań Zamawiająceg Rbty budwlan-knstrukcyjne. Strna 21/22 zachwania rzędnych raz dpuszczalneg dchylenia d płŝenia pzimeg i pinweg, zgdnści wymiarów przekrjów pprzecznych elementów nśnych z prjektem, wielkści pdniesienia wyknawczeg, prawidłwści i dkładnści płączeń między elementami. Sprawdzenie naleŝy realizwać teŝ przez ględziny zewnętrzne płączeń i przez kntrlę dciągnięcia wszystkich śrub w knstrukcji rusztwań. c) Sprawdzenie szalwań wyknuje się przez bezpśredni pmiar taśmą, pinem, niwelatrem i prównanie z prjektem raz PN-63/B d) Sprawdzenie zbrjenia wyknuje się przez bezpśredni pmiar taśmą, pzimicą, suwmiarką i prównanie z prjektem raz PN-63/B e) Sprawdzenie rbót betnwych wyknuje się wg PN-88/B i PN-63/B f) Sprawdzenie kształtu i usytuwania fundamentów plega na pmiarze gedezyjnym ich wymiarów gemetrycznych raz ich usytuwania względem prjektwanych si głównych biektów g) Sprawdzenie całści budwli naleŝy wyknać przez: prównanie z prjektem usytuwania budwli, prównanie rzędnych z prjektem, prównanie przekrjów pprzecznych budwli z prjektem, ustalenie, czy nachylenie ścian pinwych mieści się w granicach dpuszczalnych, badanie, czy stan zaryswania betnu knstrukcji mieści się w granicach dpuszczalnych (występwanie raków nie jest dpuszczalne). Prtkły badania stanu zagęszczenia gruntu pd psadwieniem biektów budwlanych raz zasypek. Prtkły badań gruntu pdłŝa przedstawić Zamawiającemu przed przystąpieniem d rbót fundamentwych Badania p zakńczeniu budwy a) Sprawdzenie pdstawwych wymiarów biektu przez wyknanie pmiarów gedezyjnych na zgdnść z dkumentacją techniczną w zakresie: pdstawwych współrzędnych płŝenia si biektu i związanych z nią elementów knstrukcji, wymiarów pszczególnych elementów knstrukcji całeg biektu. b) Sprawdzenie knstrukcji naleŝy wyknać przez ględziny raz kntrlę frmalną dkumentów z badań prwadznych w czasie budwy.

22 Tm III. WZ-02. Opis Wymagań Zamawiająceg Rbty budwlan-knstrukcyjne. Strna 22/ Badania ddatkwe Badania ddatkwe wyknuje się, gdy c najmniej jedn badanie wyknane w czasie budwy lub p jej zakńczeniu dał wynik niezadwalający lub wątpliwy. 8 PODSTAWA PŁATNOŚCI Pdstawa płatnści za wyknane rbty będzie faktura wystawina zgdnie z warunkami umwy na pdstawie pdpisanych prtkłów dbiru rbót.
