Moduł 4 przekaźników sterowanych RS485

Transkrypt

1 Infomacje o podukcie Utwozo Moduł 4 pzekaźnów steowanych RS485 Cena : 160,00 zł N katalogowy : BTE-099 Poducent : mini moduły Dostępność : Dostępny Stan magazynowy : badzo wysoki Śednia ocena : bak ecenzji Moduł 4 pzekaźnów steowanych RS485 Moduł 4 pzekaźnów stowanych szeegową magistalą RS-485 MODBUS RTU. Moduł HHC-R4I4D posiada zabezpieczenie w postaci optoizolacji pzy steowaniu pzekaźnami. Możliwe jest niezależne steowanie 4 pzekaźnami. Można odczytywać bieżący stan pzekaźna. Pzykładowe zastosowania: steowanie ogzewaniem i klimatyzacją, steowanie uządzeniami i oświetleniem, stei PLC itd. Wygeneowano w pogamie

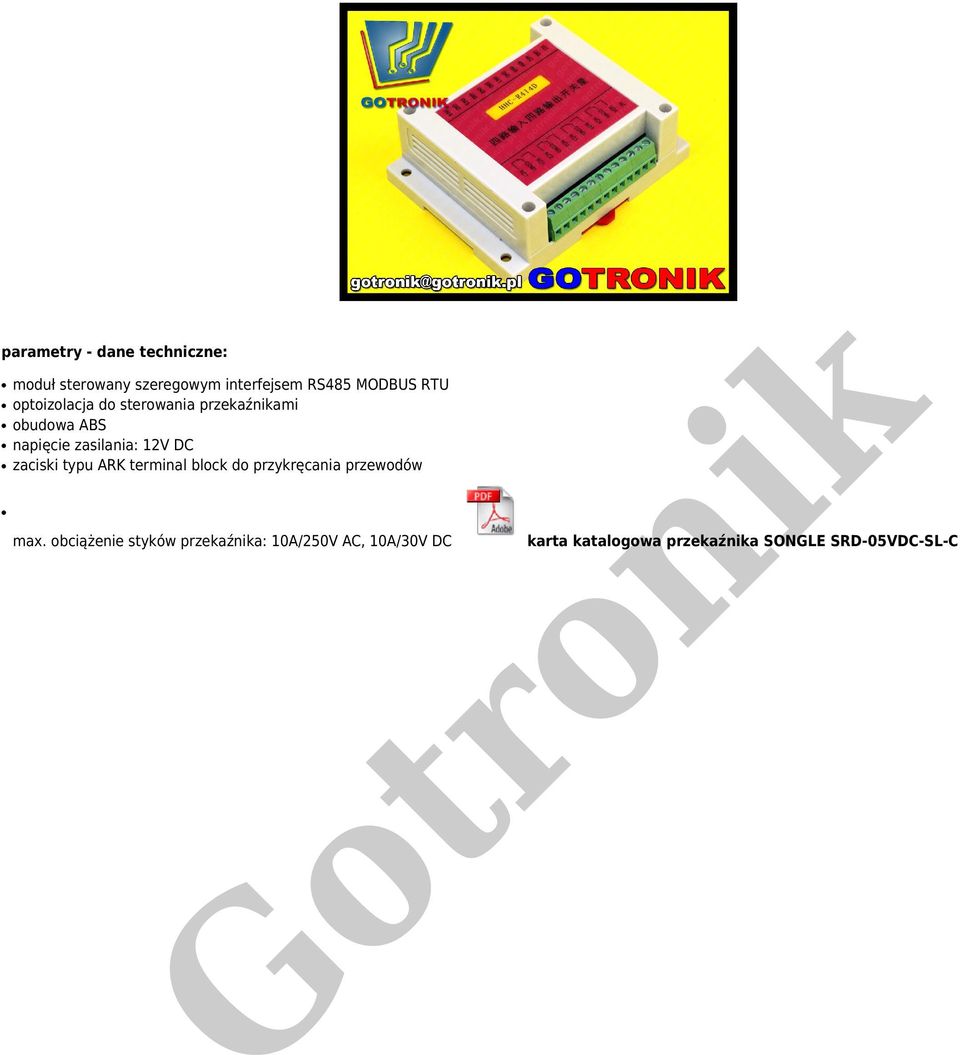

2 paamety - dane techniczne: moduł steowany szeegowym intefejsem RS485 MODBUS RTU optoizolacja do steowania pzekaźnami obudowa ABS napięcie zasilania: 12V DC zaciski typu ARK teminal block do pzykęcania pzewodów kata katalogowa pzekaźna SONLE SRD-05VDC-SL-C max. obciążenie styków pzekaźna: 10A/250V AC, 10A/30V DC

3 Infomacje o podukcie Wygeneowano w pogamie

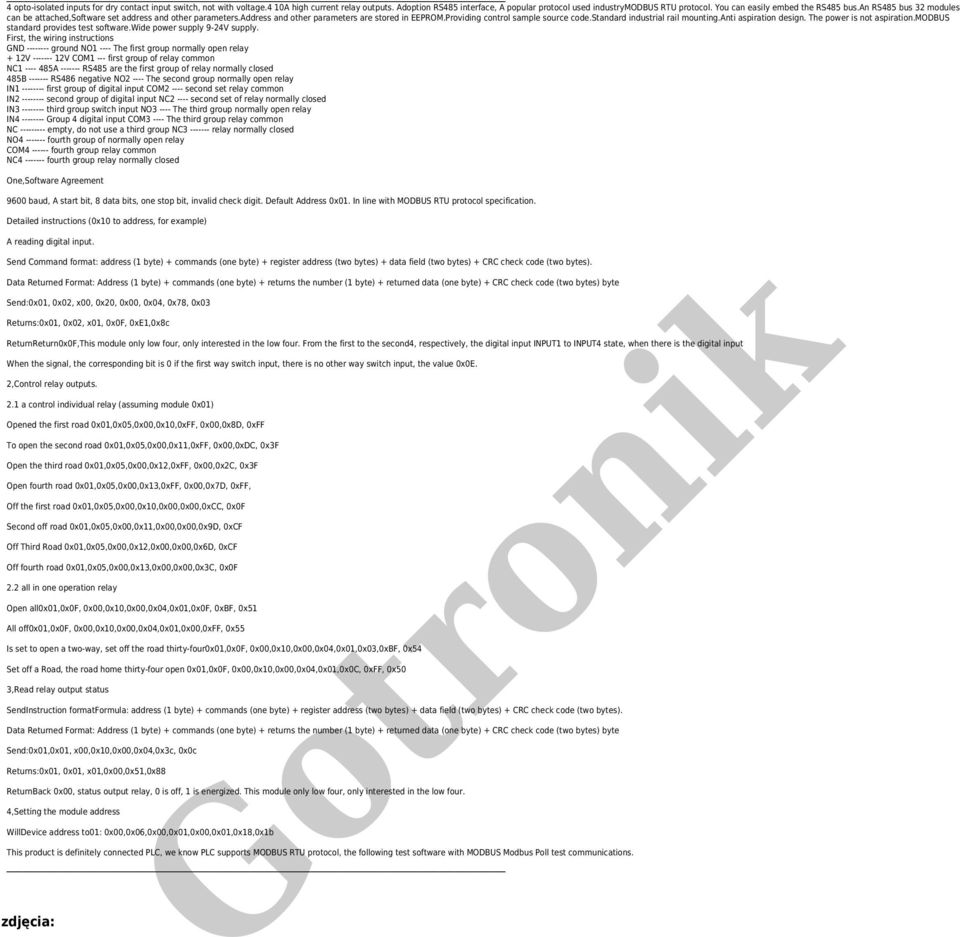

4 4 opto-isolated inputs fo dy ctact input switch, n with voltage.4 10A high cuent elay outputs. Adopti RS485 inteface, A popula pocol used industymodbus RTU pocol. You can easily embed the RS485 bus.an RS485 bus 32 modules can be attached,softwae set addess and he paametes.addess and he paametes ae stoed in EEPROM.Poviding ctol sample souce code.standad industial ail mounting.anti aspiati design. The powe is n aspiati.modbus standad povides test softwae.wide powe supply 9-24V supply. Fist, the wiing instuctis ND gound NO The fist goup nomally open elay + 12V V COM1 --- fist goup of elay comm NC A RS485 ae the fist goup of elay nomally closed 485B RS486 negative NO The secd goup nomally open elay IN fist goup of digital input COM secd set elay comm IN secd goup of digital input NC secd set of elay nomally closed IN thid goup switch input NO The thid goup nomally open elay IN oup 4 digital input COM The thid goup elay comm NC empty, do n use a thid goup NC elay nomally closed NO fouth goup of nomally open elay COM fouth goup elay comm NC fouth goup elay nomally closed One,Softwae Ageement 9600 baud, A stat bit, 8 data bits, e stop bit, invalid check digit. Default Addess 0x01. In line with MODBUS RTU pocol specificati. Detailed instuctis (0x10 to addess, fo example) A eading digital input. Send Command fomat: addess (1 byte) + commands (e byte) + egiste addess (two bytes) + data field (two bytes) + CRC check code (two bytes). Data Retuned Fomat: Addess (1 byte) + commands (e byte) + etuns the numbe (1 byte) + etuned data (e byte) + CRC check code (two bytes) byte Send:0x01, 0x02, x00, 0x20, 0x00, 0x04, 0x78, 0x03 Retuns:0x01, 0x02, x01, 0x0F, 0xE1,0x8c RetunRetun0x0F,This module ly low fou, ly inteested in the low fou. Fom the fist to the secd4, espectively, the digital input INPUT1 to INPUT4 state, when thee is the digital input When the signal, the coespding bit is 0 if the fist way switch input, thee is no he way switch input, the value 0x0E. 2,Ctol elay outputs. 2.1 a ctol individual elay (assuming module 0x01) Opened the fist oad 0x01,0x05,0x00,0x10,0xFF, 0x00,0x8D, 0xFF To open the secd oad 0x01,0x05,0x00,0x11,0xFF, 0x00,0xDC, 0x3F Open the thid oad 0x01,0x05,0x00,0x12,0xFF, 0x00,0x2C, 0x3F Open fouth oad 0x01,0x05,0x00,0x13,0xFF, 0x00,0x7D, 0xFF, Off the fist oad 0x01,0x05,0x00,0x10,0x00,0x00,0xCC, 0x0F Secd off oad 0x01,0x05,0x00,0x11,0x00,0x00,0x9D, 0xCF Off Thid Road 0x01,0x05,0x00,0x12,0x00,0x00,0x6D, 0xCF Off fouth oad 0x01,0x05,0x00,0x13,0x00,0x00,0x3C, 0x0F 2.2 all in e opeati elay Open all0x01,0x0f, 0x00,0x10,0x00,0x04,0x01,0x0F, 0xBF, 0x51 All off0x01,0x0f, 0x00,0x10,0x00,0x04,0x01,0x00,0xFF, 0x55 Is set to open a two-way, set off the oad thity-fou0x01,0x0f, 0x00,0x10,0x00,0x04,0x01,0x03,0xBF, 0x54 Set off a Road, the oad home thity-fou open 0x01,0x0F, 0x00,0x10,0x00,0x04,0x01,0x0C, 0xFF, 0x50 3,Read elay output status SendInstucti fomatfomula: addess (1 byte) + commands (e byte) + egiste addess (two bytes) + data field (two bytes) + CRC check code (two bytes). Data Retuned Fomat: Addess (1 byte) + commands (e byte) + etuns the numbe (1 byte) + etuned data (e byte) + CRC check code (two bytes) byte Send:0x01,0x01, x00,0x10,0x00,0x04,0x3c, 0x0c Retuns:0x01, 0x01, x01,0x00,0x51,0x88 RetunBack 0x00, status output elay, 0 is off, 1 is enegized. This module ly low fou, ly inteested in the low fou. 4,Setting the module addess WillDevice addess to01: 0x00,0x06,0x00,0x01,0x00,0x01,0x18,0x1b This poduct is definitely cnected PLC, we know PLC suppots MODBUS RTU pocol, the following test softwae with MODBUS Modbus Poll test communicatis. zdjęcia:
