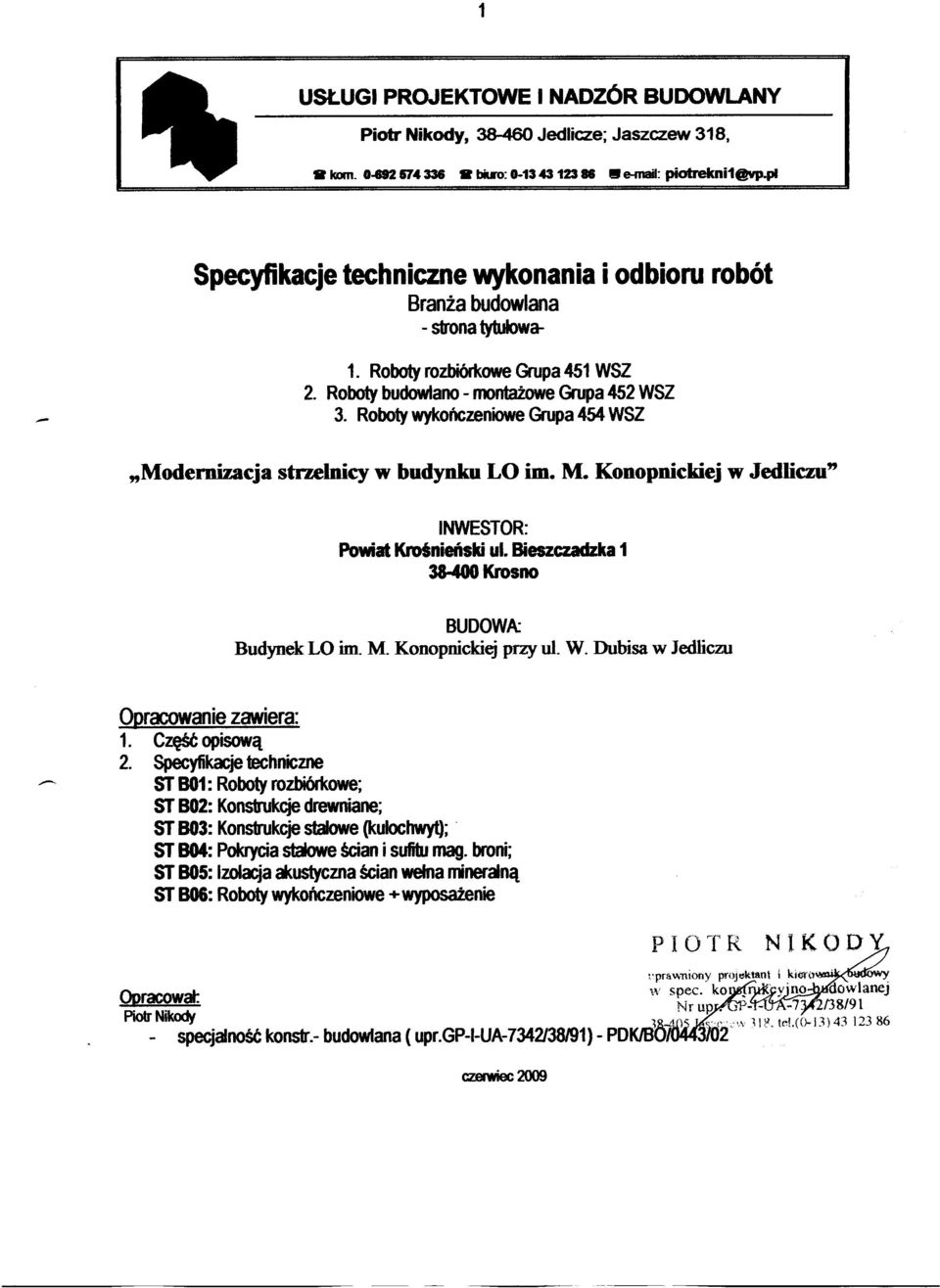

1 1 USŁUGI PROJEKTOWE I NADZÓR BUDOWLANY Piotr Nikody, Jedlicze; Jaszczew 318, kom & biuro: e-maił: piotrekni1@vp.pl Specyfikacje techniczne wykonania i odbioru robót Branża budowlana - s1rona tytulowa- 1. Roboty rozbiórkowe Grupa 451 WSZ 2. Roboty budowlano - montażowe Grupa 452 WSZ 3. Roboty wykończeniowe Grupa 454 WSZ Moderni7.acja stnelnicy w budynku LO im. M. Konopnickiej w Jedliczu" INWESTOR: Powiat Krośnieński ul. Bieszczadzka 1 3MOOKrosno BUDOWA: Budynek LO im_ M. Konopnickiej przy ul W. Dubisa w Jedliczu Opracowanie zawiera: 1. Część opisową 2. Specyfikacje techniczne ST 801: Roboty rozbiórkowe; ST 802: Konstrukcje drewniane; ST 803: Konstrukcje stalowe (kulochwyt); ST 804: Pokrycia stalowe ścian i sufitu mag. broni; ST 805: Izolacja akustyczna ścian wełna nineralną ST 806: Roboty wykończeniowe +wyposażenie czerwiec 2009

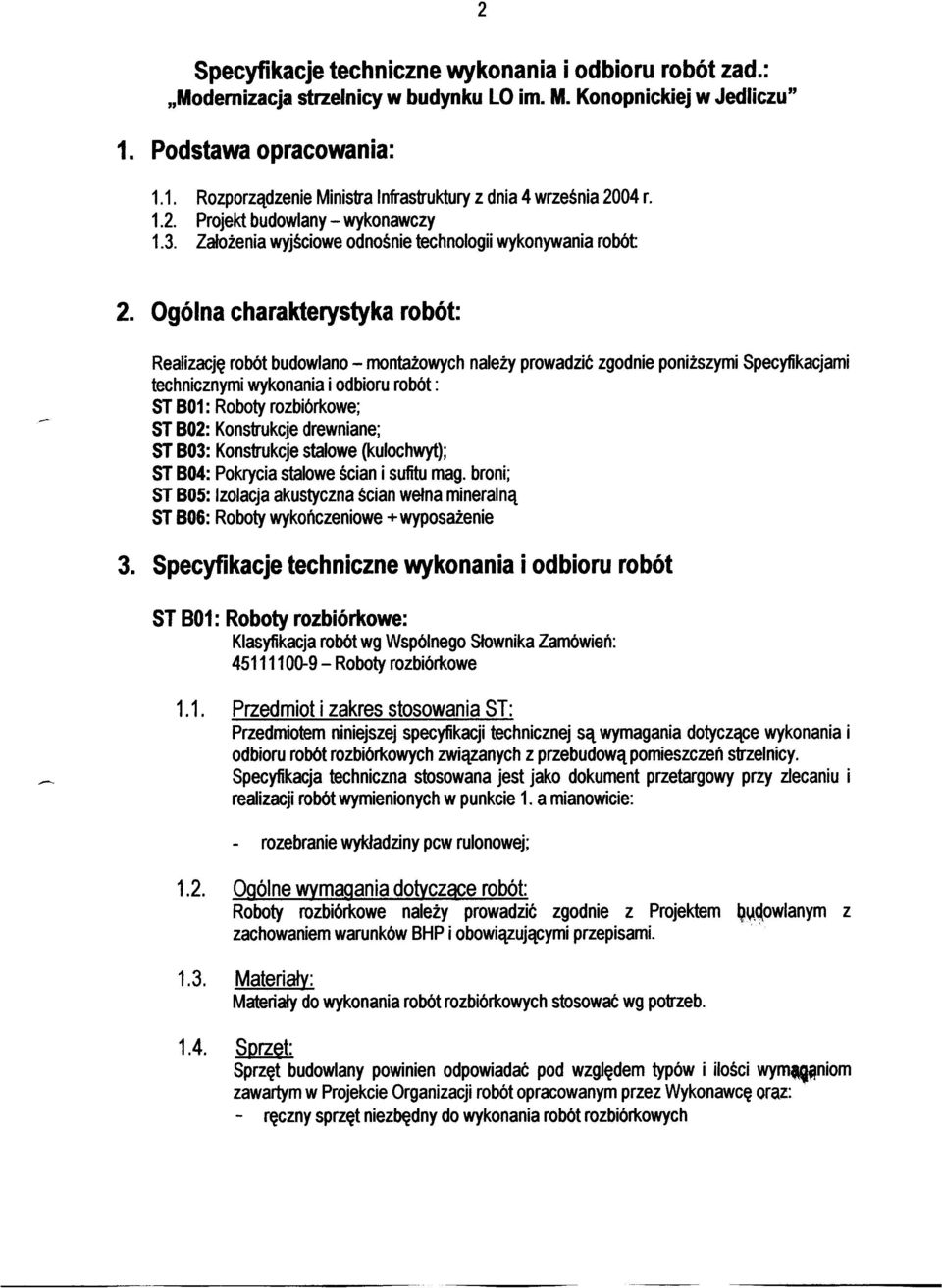

2 2 Specyfikacje techniczne wykonania i odbioru robót zad.: Modernizacja strzelnicy w budynku LO im. M. Konopnickiej w Jedliczu" 1. Podstawa opracowania: 1.1. Rozporządzenie Ministra Infrastruktury z dnia 4 września 2004 r Projekt budowlany - wykonawczy 1.3. Założenia wyjściowe odnośnie technologii wykonywania robót 2. Ogólna charakterystyka robót: Realizację robót budowlano - montażowych należy prowadzić zgodnie poniższymi Specyfikacjami technicznymi wykonania i odbioru robót : ST 801: Roboty rozbiórkowe; ST 802: Konstrukcje drewniane; ST 803: Konstrukcje stalowe (kulochwyt); ST 804: Pokrycia stalowe ścian i sufitu mag. broni; ST 805: Izolacja akustyczna ścian wełna mineralną ST 806: Roboty wykończeniowe +wyposażenie 3. Specyfikacje techniczne wykonania i odbioru robót ST 801: Roboty rozbiórkowe: Klasyfikacja robót wg Wspólnego Słownika Zamówień: Roboty rozbiórkowe 1.1. Przedmiot i zakres stosowania ST: Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót rozbiórkowych związanych z przebudową pomieszczeń strzelnicy. Specyfikacja techniczna stosowana jest jako dokument przetargowy przy zlecaniu i realizacji robót wymienionych w punkcie 1. a mianowicie: - rozebranie wykładziny pcw rulonowej; 1.2. Ogólne wymagania dotyczące robót: Roboty rozbiórkowe należy prowadzić zgodnie z Projektem Q~~owlanym z zachowaniem warunków BHP i obowiązującymi przepisami Materiały: Materiały do wykonania robót rozbiórkowych stosować wg potrzeb Sprzęt: Sprzęt budowlany powinien odpowiadać pod względem typów i ilości wymqłłniom zawartym w Projekcie Organizacji robót opracowanym przez Wykonawcę oraz: - ręczny sprzęt niezbędny do wykonania robót rozbiórkowych

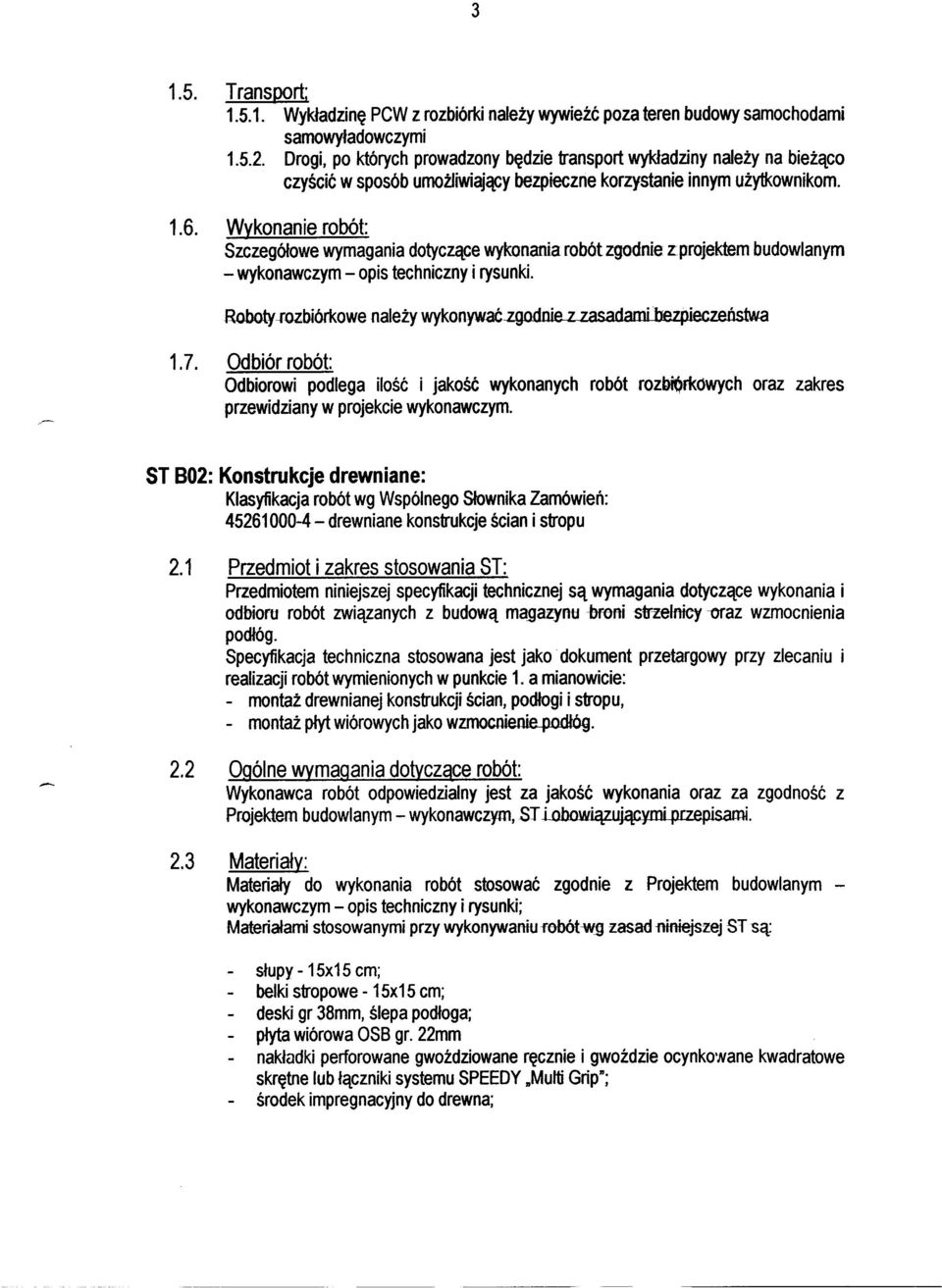

3 Transport; Wykładzinę PCW z rozbiórki należy wywieźć poza teren budowy samochodami samowyładowczymi Drogi, po których prowadzony będzie transport wykładziny należy na bieżąco 1.6. Wykonanie robót: czyścić w sposób umożliwiający bezpieczne korzystanie innym użytkownikom. Szczegółowe wymagania dotyczące wykonania robót zgodnie z: projektem budowlanym - wykonawczym - opis techniczny i rysunki. Roboty-rozbiórkowe należy wykonywać zgodnie z zasadami bezpieczeństwa 1.7. Odbiór robót: Odbiorowi podlega ilość i jakość wykonanych robót rozbi\?rkówych oraz zakres przewidziany w projekcie wykonawczym. ST 802: Konstrukcje drewniane: Klasyfikacja robót wg Wspólnego Słownika Zamówień: drewniane konstrukcje ścian i stropu 2.1 Przedmiot i zakres stosowania ST: Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z budową ma,gaeynu -brofti strwrncy -oraz wzmocnienia podłóg. Specyfikacja techniczna stosowana jest jako dokument przetargowy przy zlecaniu i realizacji robót wymienionych w punkcie 1. a mianowicie: - montaż drewnianej konstrukcji ścian, podłogi i stropu, - montaż płyt wiórowych jako wzmocnienie podłóg. 2.2 Ogólne wymagania dotyczące robót: Wykonawca robót odpowiedzialny jest za jakość wykonania oraz za zgodność z Pmjektem budowlanym - wykonawczym, ST i obowiąz11jącymi przepisami. 2.3 Materiały: Materiały do wykonania robót stosować zgodnie z Projektem budowlanym - wykonawczym - opis techniczny i rysunki; Materiałami stosowanymi przy wykonywaniu febót-wg zasad -niniejszej ST są: - słupy - 15x15 cm; - belki stropowe - 1Sx15 cm; - deski gr 38mm, ślepa podłoga; - płyta wiórowa OSB gr. 22mm - nakładki perforowane gwoździowane ręcznie i gwoździe ocynko'nane kwadratowe skrętne lub łączniki systemu SPEEDY Multi Grip"; - środek impregnacyjny do drewna;

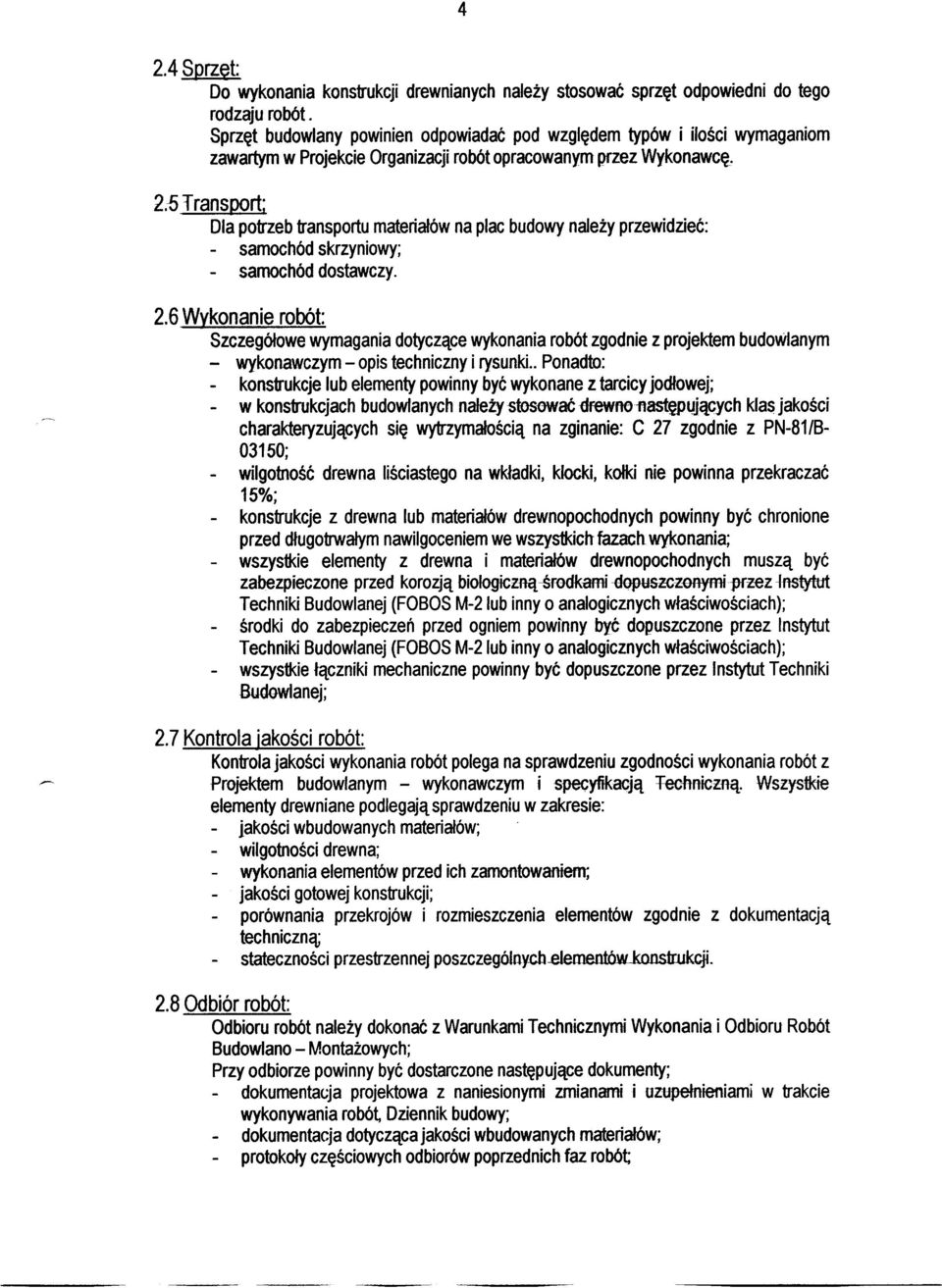

4 4 2.4 Sprzęt: Do wykonania konstrukcji drewnianych należy stosować sprzęt odpowiedni do tego rodzaju robót Transport; Sprzęt budowlany powinien odpowiadać pod względem typów i ilości wymaganiom zawartym w Projekcie Organizacji robót opracowanym przez Wykonawcę_. Dla potrzeb transportu materiałów na plac budowy należy przewidzieć: - samochód skrzyniowy; - samochód dostawczy. 2.6 Wykonanie robót: Szczegółowe wymagania dotyczące wykonania robót zgodnie z projektem budowlanym - wykonawczym - opis techniczny i rysunki.. Ponadto: konstrukcje lub elementy powinny być wykonane z tarcicy jodłowej; w konstrukcjach budowlanych należy stos-ować drewno -następujących klas jakości charakteryzujących się wytrzymałością na zginanie: C 27 zgodnie z PN-81/B ; wilgotność drewna liściastego na wkładki, klocki, kołki nie powinna przekraczać 15%; konstrukcje z drewna lub materiałów drewnopochodnych powinny być chronione przed długotrwałym nawilgoceniem we wszystkich fazacn wykonania; wszystkie elementy z drewna i materiałów drewnopochodnych muszą być zabezpieczone przed korozją biologiczną-śrook-ami -Oopuszczooymi pr~z fostytttt Techniki Budowlanej (FOBOS M-2 lub inny o analogicznych właściwościach); środki do zabezpieczeń przed ogniem powinny być dopuszczone przez Instytut Techniki Budowlanej (FOBOS M-2 lub inny o analogicznych właściwościach); wszystkie łączniki mechaniczne powinny być dopuszczone przez Instytut Techniki Budowlanej; 2. 7 Kontrola jakości robót: Kontrola jakości wykonania robót polega na sprawdzeniu zgodności wykonania robót z Projektem budowlanym - wykonawczym i specyfikacją lechniczną. Wszystkie elementy drewniane podlegają sprawdzeniu w zakresie: - jakości wbudowanych materiałów; - wilgotności drewna; - wykonania elementów przed ich zamontowaniem; - jakości gotowej konstrukcji; - porównania przekrojów i rozmieszczenia elementów zgodnie z dokumentacją techniczną; - stateczności przestrzennej poszczególnych elementów konstrukcji. 2.8 Odbiór robót: Odbioru robót należy dokonać z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano - Montażowych; Przy odbiorze powinny być dostarczone następujące dokumenty; - dokumentacja projektowa z naniesionymi zmianami i uzupełnieniami w trakcie wykonywania robót Dziennik budowy; - dokumentacja dotycząca jakości wbudowanych materiałów; - protokoły częściowych odbiorów poprzednich faz robót

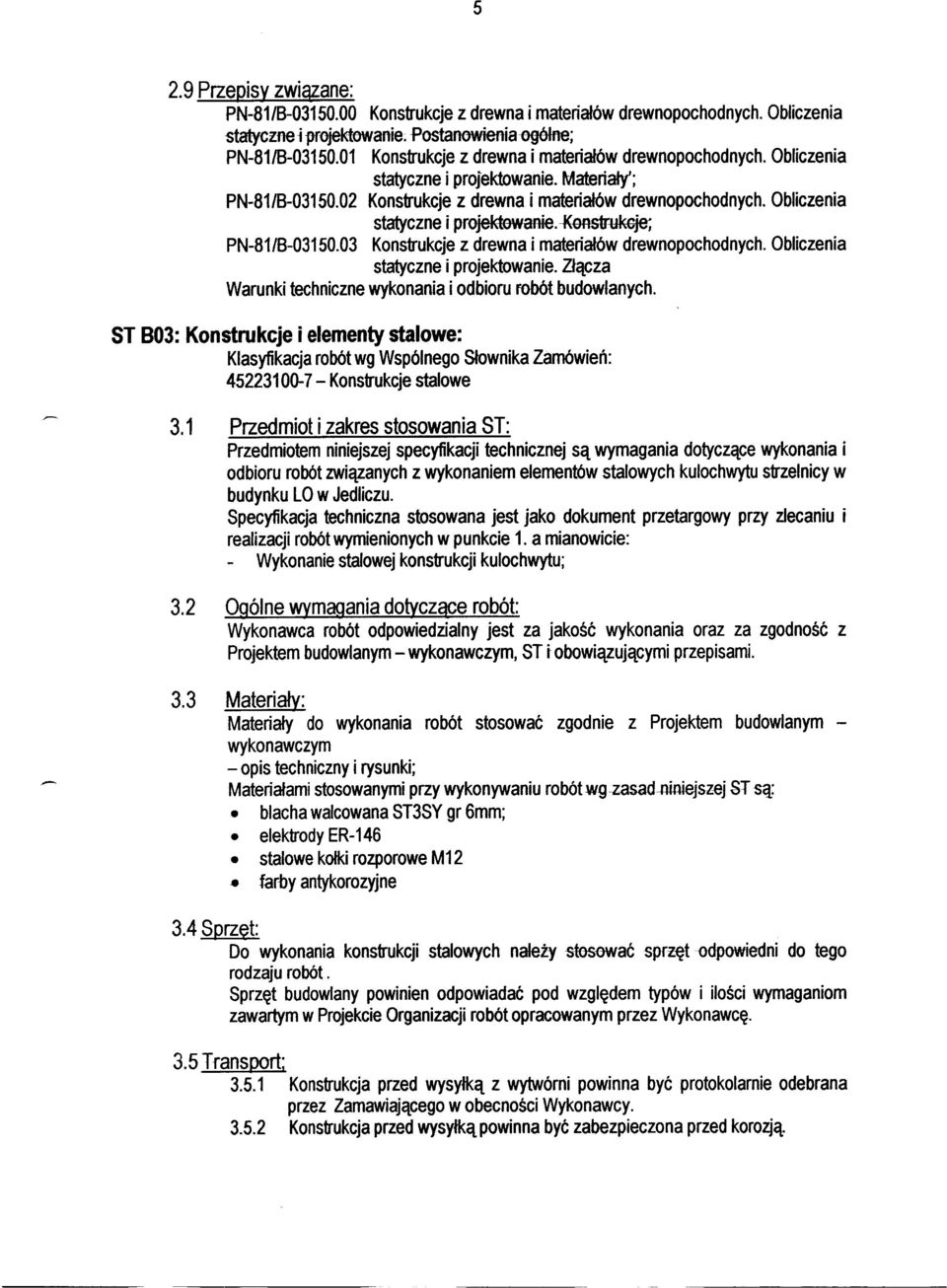

5 5 2.9 Przepisy związane: PN-81/ Konstrukcje z drewna i mateńałów drewnopochodnych. Obliczenia statyczne i projektowanie; Postanowienia-egółne; PN-81/ Konstrukcje z drewna i mateńałów drewnopochodnych. Obliczenia statyczne i projektowanie. Mateńały'; PN-81/B Konstrukcje z drewna i mateńałów drewnopochodnych. Obliczenia statyczne i projektewanie. -Koostr-ukGje; PN-81/ Konstrukcje z drewna i mateńałów drewnopochodnych. Obliczenia statyczne i projektowanie. Złącza Warunki techniczne wykonania i odbioru robót budowlanych. ST 803: Konstrukcje i elementy stalowe: Klasyfikacja robót wg Wspólnego Słownika Zamówień: Konstrukcje stalowe 3.1 Przedmiot i zakres stosowania ST: Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem elementów stalowych kulochwytu strzelnicy w budynku LO w Jedliczu. Specyfikacja techniczna stosowana jest jako dokument przetargowy przy zlecaniu i realizacji robót wymienionych w punkcie 1. a mianowicie: - Wykonanie stalowej konstrukcji kulochwytu; 3.2 Ogólne wymagania dotyczące robót: Wykonawca robót odpowiedzialny jest za jakość wykonania oraz za zgodność z Projektem budowlanym - wykonawczym, ST t obowiązującymi przepisami. 3.3 Materiały: Mateńały do wykonania robót stosować zgodnie z Projektem budowlanym - wykonawczym - opis techniczny i rysunki; Mateńałami stosowanymi przy wykonywaniu robótwg-zasad-nimejsz-ej Sl są: blacha walcowana ST3SY gr 6mm; elektrody ER-146 stalowe kołki rozporowe M12 farł>y antykorozyjne 3.4 Sprzęt: Do wykonania konstrukcji stalowych należy stosewać spr~ -Odpowiedni do tego rodzaju robót. Sprzęt budowlany powinien odpowiadać pod względem typów i ilości wymaganiom zawartym w Projekcie Organizacji robót opracowanym przez Wykonawcę. 3.5 Transport; Konstrukcja przed wysyłką z wytwórni powinna być protokolarnie odebrana przez Zamawiającego w obecności Wykonawcy Konstrukcja przed wysyłką powinna być zabezpieczona przed korozją.

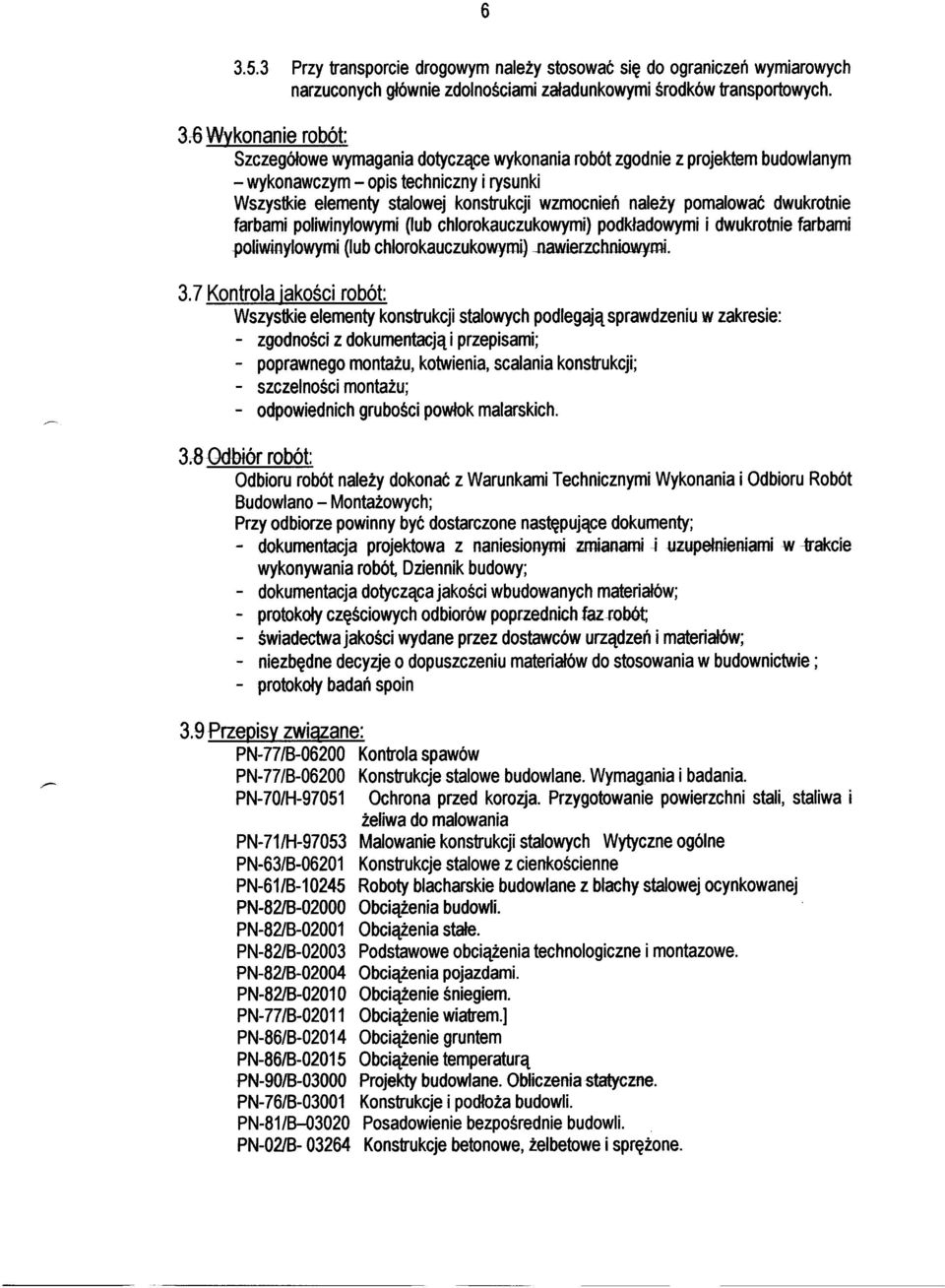

6 Przy transporcie drogowym należy stosować się do ograniczeń wymiarowych narzuconych głównie zdolnościami załadunkowymi środków transportowych Wykonanie robót: Szczegółowe wymagania dotyczące wykonania robót zgodnie z projektem budowlanym - wykonawczym - opis techniczny i rysunki Wszystkie elementy stalowej konstrukcji wzmocnień należy pomalować dwukrotnie farbami poliwinylowymi (lub chlorokauczukowymi) podkładowymi i dwukrotnie farbami poliwinylowymi (lub chlorokauczukowymi) nawierzchniowymi Kontrola jakości robót: Wszystkie elementy konstrukcji stalowych podlegają sprawdzeniu w zakresie: - zgodności z dokumentacją i przepisami; - poprawnego montażu, kotwienia, scalania konstrukcji; - szczelności montażu; - odpowiednich grubości powłok malarskich. 3.8 Odbiór robót: Odbioru robót należy dokonać z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano - Montażowych; Przy odbiorze powinny być dostarczone następujące dokumenty; - dokumentacja projektowa z naniesionymi z-mianami.~ uzupełnieniami w 4rakcie wykonywania robót Dziennik budowy; - dokumentacja dotycząca jakości wbudowanych materiałów; - protokoły częściowych odbiorów poprzednich faz.robót; - świadectwa jakości wydane przez dostawców urządzeń i materiałów; - niezbędne decyzje o dopuszczeniu materiałów do stosowania w budownictwie ; - protokoły badań spoin 3.9 Przepisy związane: PN-77/B Kontrola spawów PN-77 /B Konstrukcje stalowe budowlane. Wymagania i badania. PN-70/H Ochrona przed korozja. Przygotowanie powierzchni stali, staliwa i żeliwa do malowania PN-71/H Malowanie konstrukcji stalowych Wytyczne ogólne PN-63/B Konstrukcje stalowe z cienkościenne PN-61/B Roboty blacharskie budowlane z blachy stalowej ocynkowanej PN-82/B Obciążenia budowli. PN-82/B Obciążenia stałe. PN-82/B Podstawowe obciążenia technologiczne i montazowe. PN-82/B Obciążenia pojazdami. PN-82/B-0201 O Obciążenie śniegiem. PN-77/B Obciążenie wiatrem.] PN-86/B Obciążenie gruntem PN-86/B Obciążenie temperaturą PN-90/B Projekty budowlane. Obliczenia statyczne. PN-76/ Konstrukcje i podłoża budowli. PN-81/ Posadowienie bezpośrednie budowli. PN-02/B Konstrukcje betonowe, żelbetowe i sprężone.

7 7 Warunki techniczne wykonania i odbioru robót budowlanych. ST 804: Pokrycia stalowe ścian i stropu mag. broni: Klasyfikacja robót wg Wspólnego Słownika Zamówień: Pokrycia dachowe 4.1 -Przedmiot i zakres stosowania ST: Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z przebudową s1rzełnicy w budynku LO w Jedliczu. Specyfikacja techniczna stosowana jest jako dokument przetargowy przy zlecaniu i realizacji robót wymienionych w punkc-łe ~.-a mianowłcie: - montaż poszycia ścian i sufitu z płyt pilśniowych twardych gr. 6mm; - montaż obudowy zewnętrznej z blachy trapezowej T18 gr.0,55mm; - montaż obróbek blacharskich z powlekanej blachy płaskiej; - montaż obudowy wewnętrznej z blachy stalowej gładkiej gr. 1,5 mm zabezpieczonej antykorozyjnie; 4.2 Ogólne wymagania dotyczące robót: Wykonawca robót odpowiedzialny jest za jakość wykonania oraz za zgodność z P-rojektem budowlanym -wykonawczym, ST i obowiązującymi przepisami. 4.3 Materiały: Materiały do wykonania robót stosować zgodnie z Projektem budowlanym - wykonawczym - opis techniczny i rysunki; Materiałami stosowanymi przy wykonywaniu robót-wg ~asadflfniejszej-st.są: 4.4Sprzet: blacha trapezowa T18x88 gr.0,55mm powtekana komplet elementów montażowych płaska blacha powlekana spełniająca flastępujqc-e wymagan1a: rdzeń stalowy ze stali S320 GD gr. 0,5 mm lub o porównywalnej wytrzymałości; obustronne cynkowanie ogniowe gr. 275 g.m2 wierzchnia powłoka antykoroeyjna; wierzchnia warstwa farby gruntującej; wierzchnia warstwa utwardzonego poliestru mat spodnia warstwa epoksydowa Blacha stalowa ocynkowana gładka gr. 1,5mm: rdzeń stalowy ; - wierzchnia powłoka antykorozyjna ocynk; Do wykonania w/w robót należy stosować sprzęt odpowiedni do tego rodzaju robót. - do cięcia blachy powlekanej należy używać nożyc elektrycznych, zabrania się używania piły tarczowej wytwarzającej zbyt wysoką temperaturę mogącą uszkodzić powłokę blachy; Sprzęt budowlany powinien odpowiadać pod względem typów i ilości wymaganiom zawartym w Projekcie Organizacji robót opracowanym przez Wykonawcę.

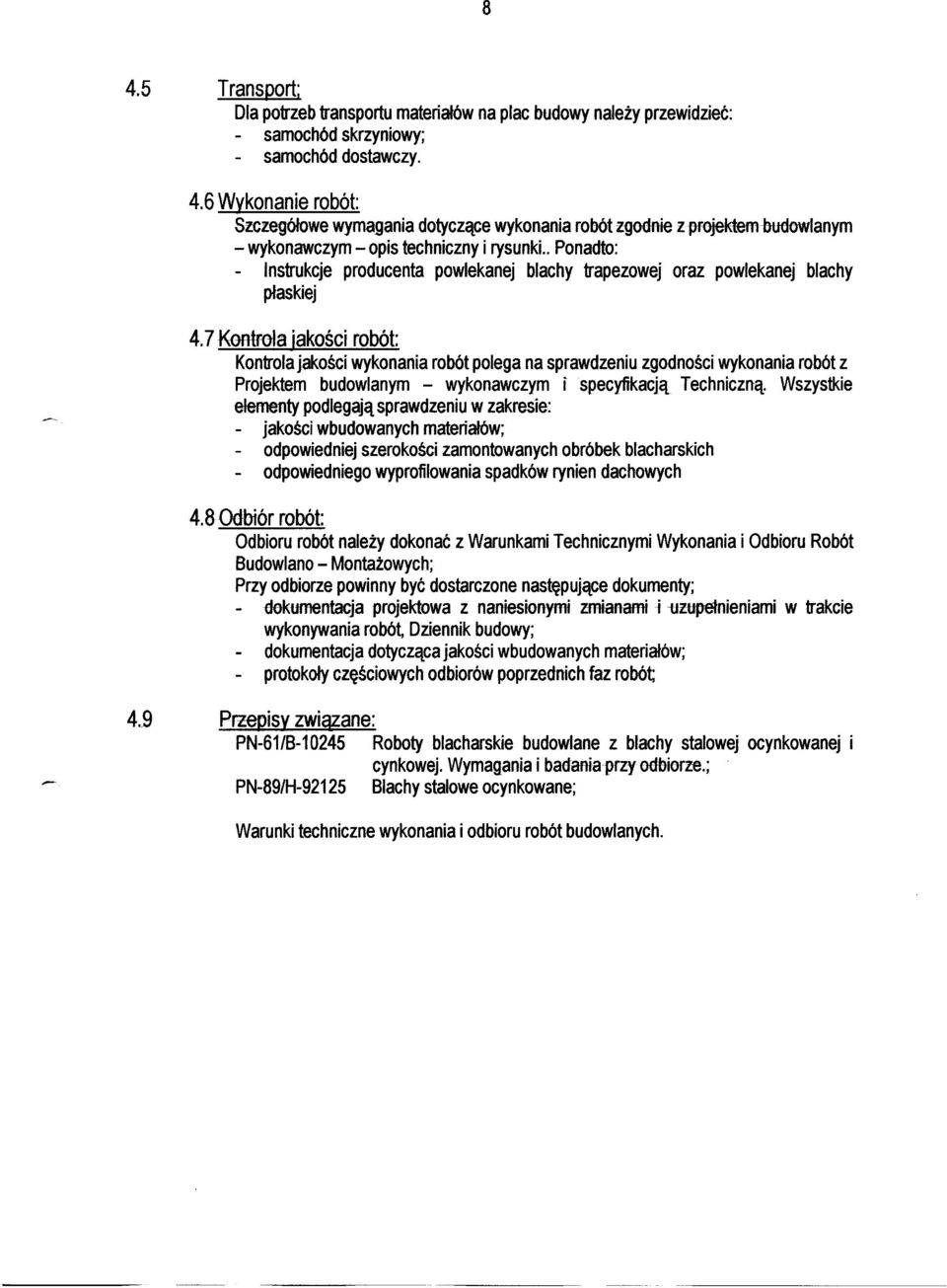

8 8 4.5 Transport; Dla potrzeb transportu materiałów na plac budowy należy przewidzieć: - samochód skrzyniowy; - samochód dostawczy. 4.6 Wykonanie robót: Szczegółowe wymagania dotyczące wykonania robót zgodnie z projektem-budowlanym - wykonawczym - opis techniczny i rysunki.. Ponadto: - Instrukcje producenta powlekanej blachy trapezowej oraz powlekanej blachy płaskiej 4. 7 Konłr-ola jakości robót: Kontrola jakości wykonania robót polega na sprawdzeniu zgodności wykonania robót z Projektem budowlanym - wykonawczym i specyfikacją Techniczną. Wszystkie elementy podlegają sprawdzeniu w zakresie: - jakości wbudowanych materiałów; - odpowiedniej szerokości zamontowanych obróbek blacharskich - odpowiedniego wyprofilowania spadków rynien dachowych 4.8 Odbiór robót: Odbioru robót należy dokonać z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano - Montażowych; Przy odbiorze powinny być dostarczone następujące dokumenty; - dekumentacja projektowa z naniesionymi zmianami i -uzttpełnieniami w trakcie wykonywania robót Dziennik budowy; - dokumentacja dotycząca jakości wbudowanych materiałów; - protokoły częściowych odbiorów poprzednich faz robót 4.9 PrFepisy związane: PN-61/B Roboty blacharskie budowlane z blachy stalowej ocynkowanej i cynkowej. Wymagania i badania przy odbiorze.; PN-89/H Blachy stalowe ocynkowane; Warunki techniczne wykonania i odbioru robót budowlanych.

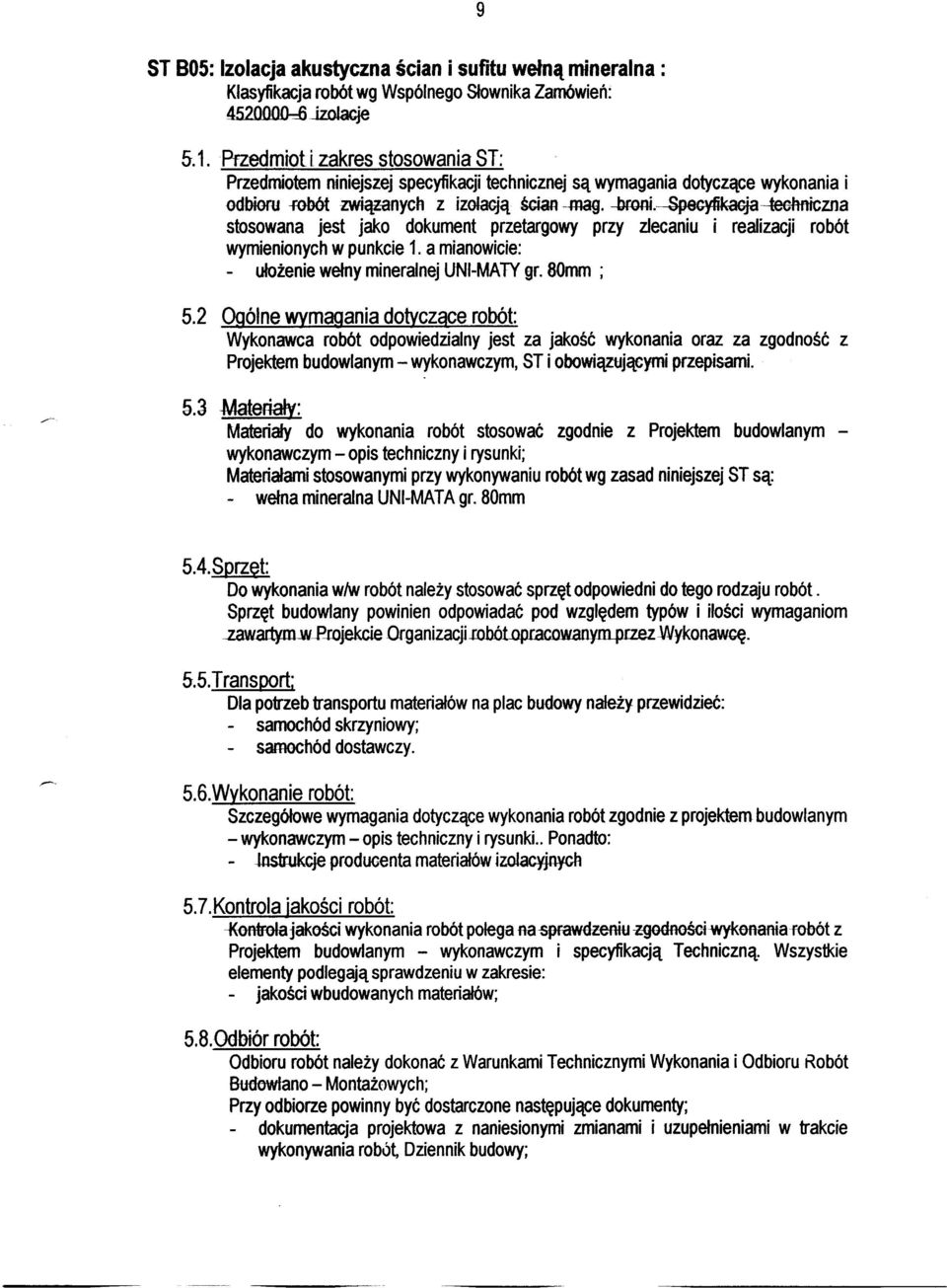

9 9 ST 805: Izolacja akustyczna ścian i sufitu wełną mineralna : Klasyfikacja robót wg Wspólnego Słownika Zamówień: Ch6 Jzolacje 5.1. Przedmiot i zakres stosowania ST: Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru -robót związanych z izolacją ścian -mag. --brooi. Specyfikacja--teełmiczna stosowana jest jako dokument przetargowy przy zlecaniu i realizacji robót wymienionych w punkcie 1. a mianowicie: - ułożenie wełny mineralnej UNl-MA TY gr. 80mm ; 5.2 Ogólne wymagania dotyczące robót: Wykonawca robót odpowiedzialny jest za jakość wykonania oraz za zgodność z Projektem budowlanym - wykonawczym, ST i obowiązującymi przepisami. 5.J Mateńatv: Materiały do wykonania robót stosować zgodnie z Projektem budowlanym - wykonawczym - opis techniczny i rysunki; Materiałami stosowanymi przy wykonywaniu robót wg zasad niniejszej ST są: - wełna mineralna UNl-MATA gr. 80mm 5.4.Sprzet: Do wykonania w/w robót należy stosować sprzęt odpowiedni do tego rodzaju robót. Sprzęt budowlany powinien odpowiadać pod względem typów i ilości wymaganiom zawartym_werojekcie Organizacji robót opracowanym przez-wykonawcę Transoort; Dla potrzeb transportu materiałów na plac budowy należy przewidzieć: - samochód skrzyniowy; - samochód dostawczy. 5.6.Wykonanie robót: Szczegółowe wymagania dotyczące wykonania robót zgodnie z projektem budowlanym -wykonawczym - opis techniczny i rysunki.. Ponadto: - Instrukcje produc-enta materiałów izolacyjnych Kontrola jakości robót: --Kootrolajakości wykonania robót polega na sprawdzeniu-zgodnośc+wykenaniarobót z Projektem budowlanym - wykonawczym i specyfikacją Techniczną. Wszystkie elementy podlegają sprawdzeniu w zakresie: - jakości wbudowanych materiałów; 5.8.0dbiór robót: Odbioru robót należy dokonać z Warunkami Technicznymi Wykonania i Odbioru Robót Budewłano - Montażowych; Przy odbiorze powinny być dostarczone następujące dokumenty; - dokumentacja projektowa z naniesionymi zmianami i uzupełnieniami w trakcie wykonywania robót Dziennik budowy;

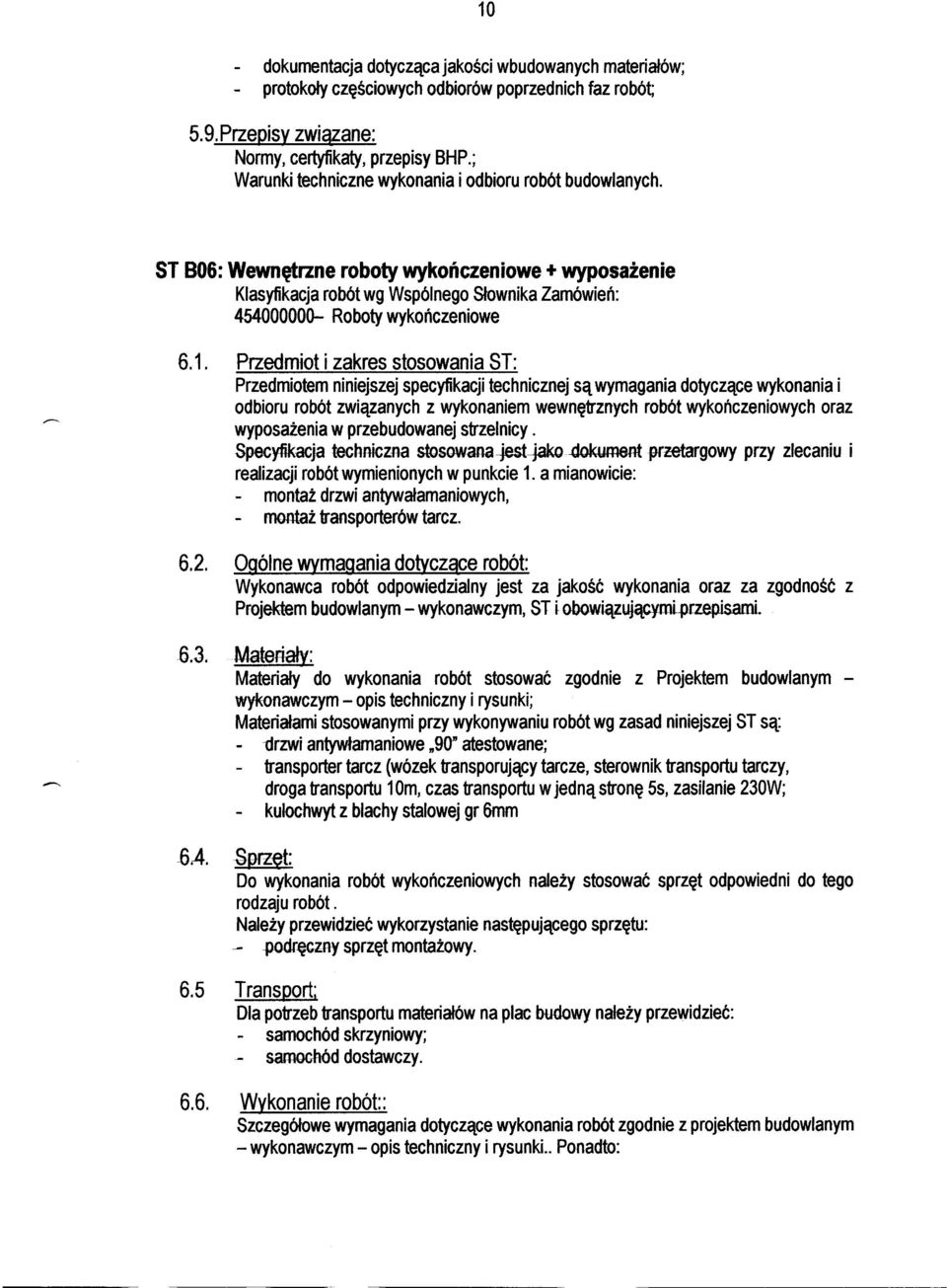

10 10 - dokumentacja dotycząca jakości wbudowanych mateńałów; - protokoły częściowych odbiorów poprzednich faz robót 5.9.Przepisy związane: Normy, certyfikaty, przepisy BHP.; Warunki techniczne wykonania i odbioru robót budowlanych. ST 806: Wewnętrzne roboty wykończeniowe + wyposażenie Klasyfikacja robót wg Wspólnego Słownika Zamówień: Roboty wykończeniowe 6.1. Przedmiot i zakres stosowania ST: Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem wewnętrznych robót wykończeniowych oraz wyposażenia w przebudowanej strzelnicy. Specyfikacja techniczm stosowana-jest-jako. dokument przetargowy przy zlecaniu i realizacji robót wymienionych w punkcie 1. a mianowicie: - montaż drzwi antywałamaniowych, - montaż transporterów tarcz Ogólne wymagania dotvczace robót: Wykonawca robót odpowiedzialny jest za jakość wykonania oraz za zgodność z Projektem budowlanym -wykonawczym, ST ~obowiązującymi przepisami Materiały: Mateńały do wykonania robót stosować zgodnie z Projektem budowlanym - wykonawczym - opis techniczny i rysunki; Mateńałami stosowanymi przy wykonywaniu robót wg zasad niniejszej ST są: - 1frzwi antywłamaniowe 90" atestowane; - transporter tarcz (wózek transporujący tarcze, sterownik transportu tarczy, droga transportu 1 Om, czas transportu w jedną stronę Ss, zasilanie 230W; - kulochwyt z blachy stalowej gr 6mm Sprzęt: Do wykonania robót wykończeniowych należy stosować sprzęt odpowiedni do tego rodzaju robót. Należy przewidzieć wykorzystanie następującego sprzętu: ~ -POcJręczny sprzęt montażowy. 6.5 Transport; Dla potrzeb transportu mateńałów na plac budowy należy przewidzieć: - samochód skrzyniowy; - samoc-hód dostawczy Wykonanie robót:: Szczegółowe wymagania dotyczące wykonania robót zgodnie z projektem budowlanym - wykonawczym - opis techniczny i rysunki.. Ponadto:

11 Kontro~a jakości robót:.f<ontrola jakości wykonania robót polega na sprawdzeniu zgodności wykonania robót z Projektem budowlanym -wykonawczym i specyfikacją Techniczną. Należy przeprowadzić następujące badania: - prawidłowość montażu drzwi antywłamaniowych i transporteru tarcz Odbiór-r-ebót: Odbioru robót należy dokonać z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano - Montażowych; Przy odbiorze należy sprawdzić zgodność wykonanych robót z dokumentacją techniczną - Jaszczew: czerwiec 2009 r Opracował: Piotr Nikody ( upr.gp-l-ua ) PlO~fR _NI~ 1:prawni r;~~~"--~~ w s{l x. kónstrukcyjno-budowlanej rupr. GP-I-UA-7342/38/ ~ io<., 1,!l(trU0-\:i)43 l2386

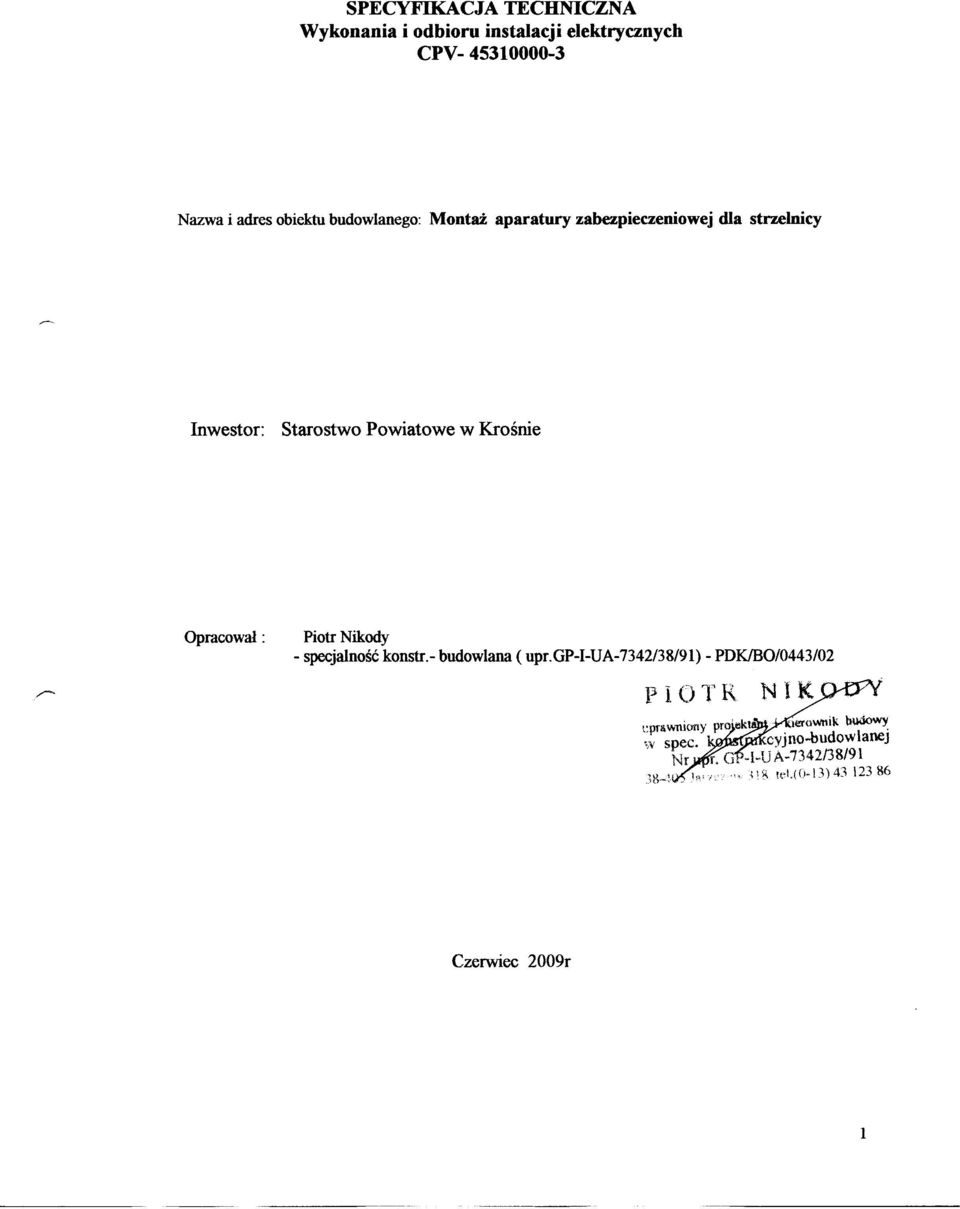

12 SPECYFIKACJA TECHNICZNA Wykonania i odbioru instalacji elektrycznych CPV Nazwa i adres obiektu budowlanego: Montaż aparatury zabezpieczeniowej dla strzelnicy Inwestor: Starostwo Powiatowe w Krośnie Opracował : Piotr Nikody - specjalność konstr.- budowlana ( upr.gp-i-ua-7342/38/91) - PDK/B0/0443/02 PIOTR Czerwiec 2009r 1

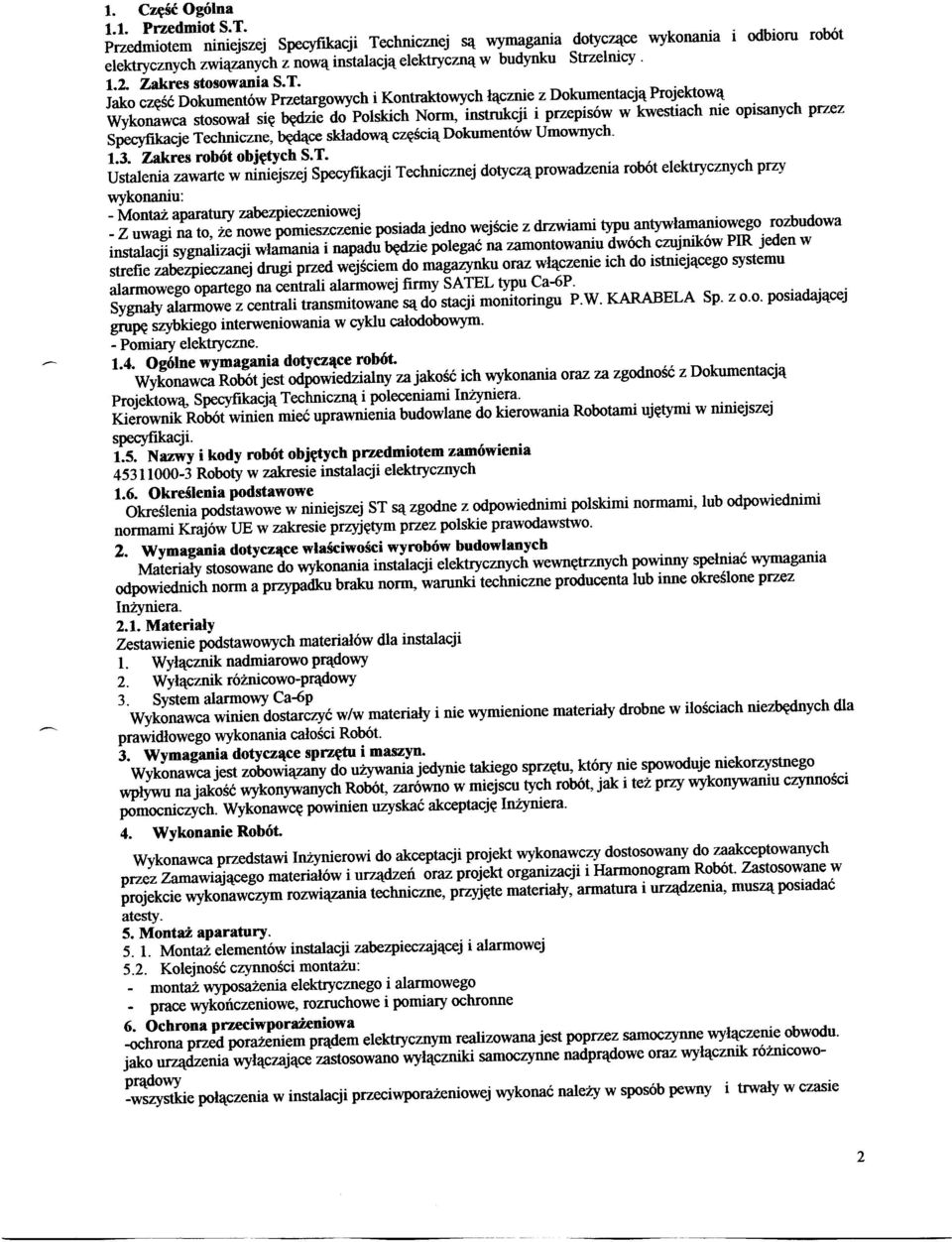

13 1. Część Ogólna 1.1. Pnedmiot S. T. Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania odbioru robót elektrycznych związanych z nową instalacją elektryczną w budynku Strzelnicy Zakres stosowania S. T. Jako część Dokumentów Przetargowych i Kontraktowych łącznie z Dokumentacją Projektową Wykonawca stosował się będzie do Polskich Norm, instrukcji i przepisów w kwestiach nie opisanych przez Specyfikacje Techniczne, będące składową częścią Dokumentów Umownych Zakres robót objętych S. T. Ustalenia zawarte w niniejszej Specyfikacji Technicznej dotyczą prowadzenia robót elektrycznych przy wykonaniu: - Montaż aparatury zabezpieczeniowej - Z uwagi na to, że nowe pomieszczenie posiada jedno wejście z drzwiami typu antywłamaniowego rozbudowa instalacji sygnalizacji włamania i napadu będzie polegać na zamontowaniu dwóch czujników PIR jeden w strefie zabezpieczanej drugi przed wejściem do magazynku oraz włączenie ich do istniejącego systemu alarmowego opartego na centrali alarmowej firmy SATEL typu Ca-6P. Sygnały alarmowe z centrali transmitowane są do stacji monitoringu P.W. KARABELA Sp. z o.o. posiadającej grupę szybkiego interweniowania w cyklu całodobowym. - Pomiary elektryczne Ogólne wymagania dotyczące robót. Wykonawca Robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z Dokumentacją Projektową, Specyfikacją Techniczną i poleceniami Inżyniera. Kierownik Robót winien mieć uprawnienia budowlane do kierowania Robotami ujętymi w niniejszej specyfikacji Nazwy i kody robót objętych przedmiotem zamówienia Roboty w zakresie instalacji elektrycznych 1.6. Określenia podstawowe Określenia podstawowe w niniejszej ST są zgodne z odpowiednimi polskimi normami, lub odpowiednimi normami Krajów UE w zakresie przyjętym przez polskie prawodawstwo. 2. Wymagania dotyczące właściwości wyrobów budowlanych Materiały stosowane do wykonania instalacji elektrycznych wewnętrznych powinny spełniać wymagania odpowiednich norm a przypadku braku norm, warunki techniczne producenta lub inne określone przez Inżyniera Materiały Zestawienie podstawowych materiałów dla instalacji 1. Wyłącznik nadmiarowo prądowy 2. Wyłącznik różnicowo-prądowy 3. System alarmowy Ca-6p Wykonawca winien dostarczyć w/w materiały i nie wymienione materiały drobne w ilościach niezbędnych dla prawidłowego wykonania całości Robót. 3. Wymagania dotyczące sprzętu i maszyn. Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych Robót, zarówno w miejscu tych robót, jak i też przy wykonywaniu czynności pomocniczych. Wykonawcę powinien uzyskać akceptację Inżyniera. 4. Wykonanie Robót. Wykonawca przedstawi Inżynierowi do akceptacji projekt wykonawczy dostosowany do zaakceptowanych przez Zamawiającego materiałów i urządzeń oraz projekt organizacji i Harmonogram Robót. Zastosowane w projekcie wykonawczym rozwiązania techniczne, przyjęte materiały, armatura i urządzenia, muszą posiadać atesty. 5. Montaż aparatury Montaż elementów instalacji zabezpieczającej i alarmowej 5.2. Kolejność czynności montażu: - montaż wyposażenia elektrycznego i alarmowego - prace wykończeniowe, rozruchowe i pomiary ochronne 6. Ochrona pl"leciwporażeniowa -ochrona przed porażeniem prądem elektrycznym realizowana jest poprzez samoczynne wyłączenie obwodu. jako urządzenia wyłączające zastosowano wyłączniki samoczynne nadprądowe oraz wyłącznik różnicowoprądowy -wszystkie połączenia w instalacji przeciwporażeniowej wykonać należy w sposób pewny i trwały w czasie 2

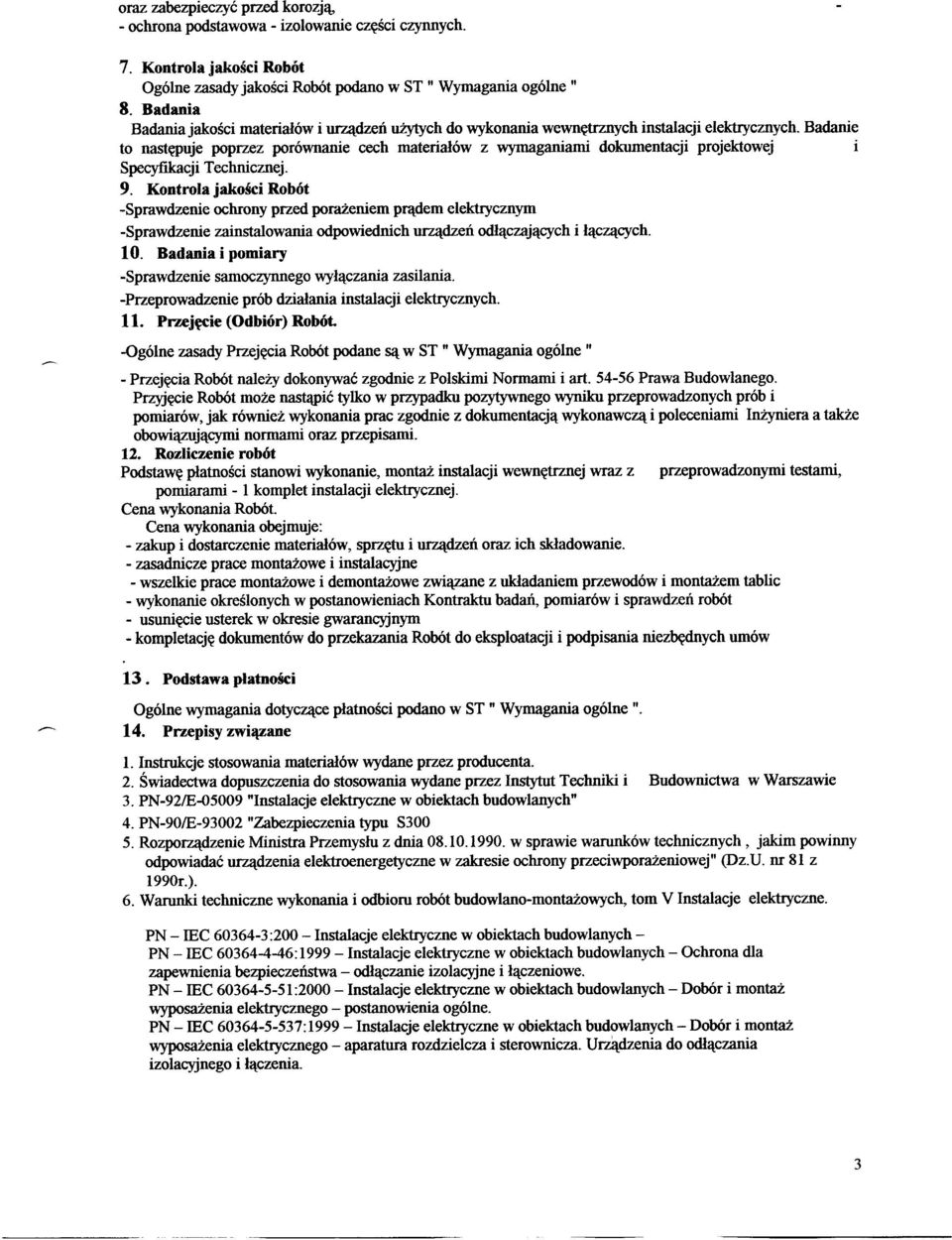

14 oraz :zabezpieczyć przed korozją, - ochrona podstawowa - izolowanie części czynnych. 7. Kontrola jakości Robót Ogólne zasady jakości Robót podano w ST " Wymagania ogólne " 8. Badania Badania jakości materiałów i urządzeń użytych do wykonania wewnętrznych instalacji elektrycznych. Badanie to następuje poprzez porównanie cech materiałów z wymaganiami dokumentacji projektowej Specyfikacji Technicznej. 9. Kontrola jakości Robót -Sprawdzenie ochrony przed porażeniem prądem elektrycznym -Sprawdzenie zainstalowania odpowiednich urządzeń odłąc:zających i łączących. 10. Badania i pomiary -Sprawdzenie samoczynnego wyłączania zasilania. -Przeprowadzenie prób działania instalacji elektrycznych. 11. Przejęcie (Odbiór) Robót. -Ogólne zasady Przejęcia Robót podane są w ST " Wymagania ogólne " - Przejęcia Robót należy dokonywać zgodnie z Polskimi Normami i art Prawa Budowlanego. Przyjęcie Robót może nastąpić tylko w przypadku pozytywnego wyniku przeprowadzonych prób i pomiarów, jak również wykonania prac zgodnie z dokumentacją wykonawczą i poleceniami Inżyniera a także obowiązującymi normami oraz przepisami. 12. Rozliczenie robót Podstawę płatności stanowi wykonanie, montaż instalacji wewnętrznej wraz z przeprowadzonymi testami, pomiarami - 1 komplet instalacji elektrycznej. Cena wykonania Robót. Cena wykonania obejmuje: - :zakup i dostarczenie materiałów, sprzętu i urządzeń oraz ich składowanie. - zasadnicze prace montażowe i instalacyjne - wszelkie prace montażowe i demontażowe związane z układaniem przewodów i montażem tablic - wykonanie określonych w postanowieniach Kontraktu badań, pomiarów i sprawdzeń robót - usunięcie usterek w okresie gwarancyjnym - kompletację dokumentów do przekazania Robót do eksploatacji i podpisania niezbędnych wnów 13. Podstawa płatności Ogólne wymagania dotyczące płatności podano w ST " Wymagania ogólne ". 14. Przepisy związane 1. Instrukcje stosowania materiałów wydane przez producenta. 2. Świadectwa dopuszczenia do stosowania wydane przez Instytut Techniki i Budownictwa w Warszawie 3. PN-92/E "Instalacje elektryczne w obiektach budowlanych" 4. PN-90/E "Zabezpieczenia typu S Rozporządzenie Ministra Przemysłu z dnia w sprawie warunków technicznych, jakim powinny odpowiadać urządzenia elektroenergetyczne w zakresie ochrony przeciwporażeniowej" (Dz.U. nr 81 z 1990r.). 6. Warunki techniczne wykonania i odbioru robót budowlano-montażowych, tom V Instalacje elektryczne. PN - IEC :200- Instalacje elektryczne w obiektach budowlanych- PN - IEC : Instalacje elektryczne w obiektach budowlanych - Ochrona dla zapewnienia bezpieczeństwa - odłączanie izolacyjne i łączeniowe. PN - IEC : Instalacje elektryczne w obiektach budowlanych - Dobór i montaż wyposażenia elektrycznego - postanowienia ogólne. PN - IEC :1999- Instalacje elektryczne w obiektach budowlanych-dobór i montaż wyposażenia elektrycznego - aparatura rozdzielcza i sterownicza. urządzenia do odłączania izolacyjnego i łączenia. 3
