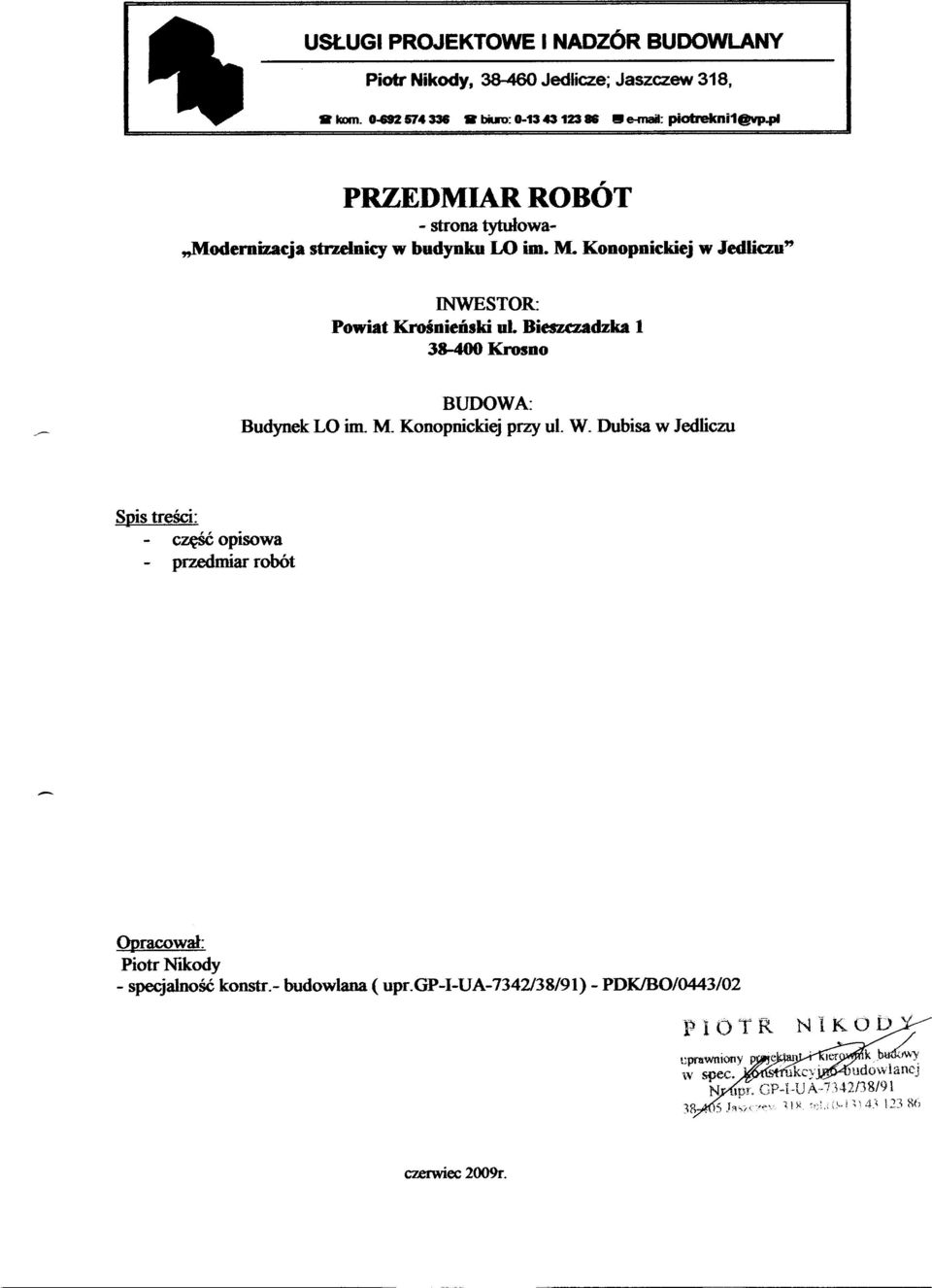

1 USŁUGI PROJEKTOWE I NADZÓR BUDOWLANY Piotr Nikody, Jedlicze; Jaszczew 318, kml buo: piotrekni1@vp.pl PRZEDMIAR ROBÓT - strona tytułowa-,,modemizacja stnelnicy w budynku W im. M. Konopnickiej w Jedliau" INWESTOR: Powiat Krośnieński ul Biesuzadzka Krosno BUDOWA: Budynek LO im M. Konopnickiej przy ul. W. Dubisa w Jedliczu Spis treści: - część opisowa - przedmiar robót Opracował: Piotr Ntkody - specjalność konstr.- budowlana ( upr.gp-i-ua-7342/38/91) - PDKIB0/0443/02 PIOTR NlKOL,v qirawniony p e.. 1er. k ~ w spec. ' key iudowlam:j N mr. GP-I-U A-7 i-t2d8/9l 38. S.h: 1,~, 11;1'.<:;1..i''4.<12386 C7.el'Wiec 2009r.

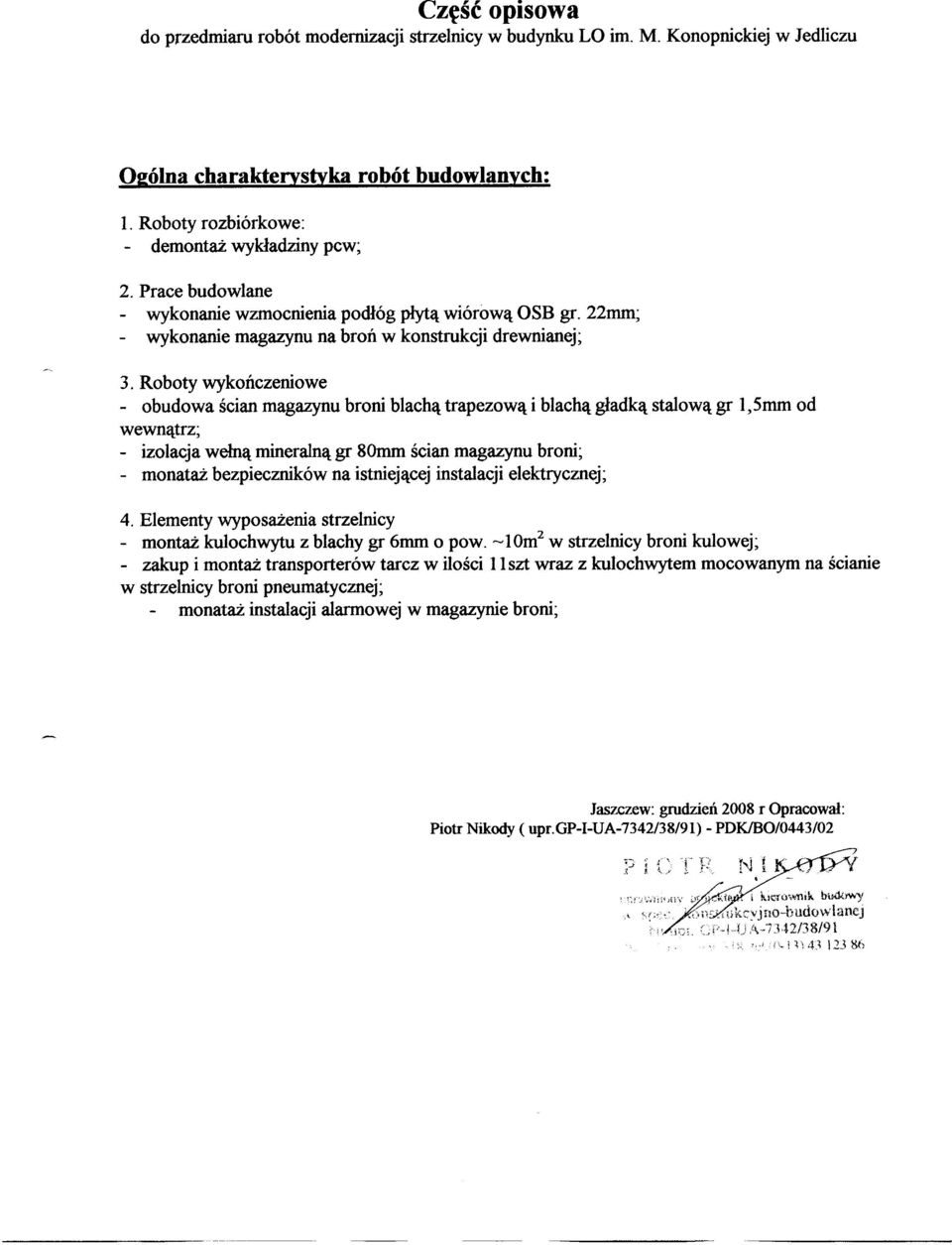

2 Część opisowa do przedmiaru robót modernizacji strzelnicy w budynku LO im. M. Konopnickiej w Jedliczu Ogólna charakterystyka robót budowlanych: 1. Roboty rozbiórkowe: - demontaż wykładziny pcw; 2. Prace budowlane - wykonanie wzmocnienia podłóg płytą wiórową OSB gr. 22mm; - wykonanie magazynu na broń w konstrukcji drewnianej; 3. Roboty wykończeniowe - obudowa ścian magazynu broni blachą trapezową i blachą gładką stalową gr l,5mm od wewnątrz; - izolacja wełną mineralną gr 80mm ścian magazynu broni; - monataż bezpieczników na istniejącej instalacji elektrycznej; 4. Elementy wyposażenia strzelnicy - montaż kulochwytu z blachy gr 6mm o pow. -1 Om 2 w strzelnicy broni kulowej; - zakup i montaż transporterów tarcz w ilości 11 szt wraz z kulochwytem mocowanym na ścianie w strzelnicy broni pneumatycznej; monataż instalacji alarmowej w magazynie broni; Jaszczew: grudzień 2008 r Opracował: Piotr Nikody ( upr.gp-i-ua-7342/38/91) - PDKIB0/0443/02

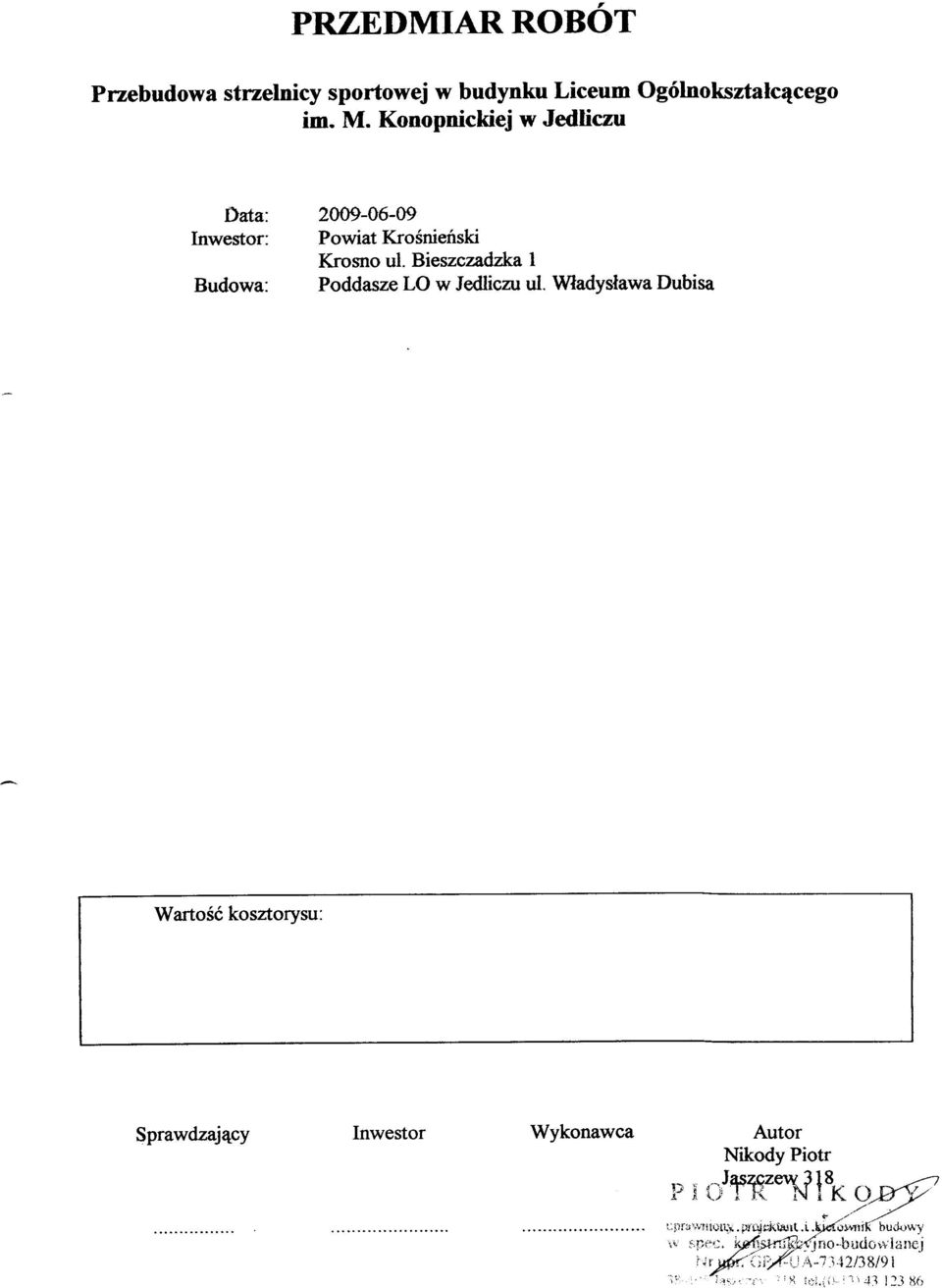

3 PRZEDMIAR ROBÓT Przebudowa strzelnicy sportowej w budynku Liceum Ogólnokształcącego im. M. Konopnickiej w Jedliczu Oata: Inwestor: Powiat Krośnieński Krosno ul. Bieszczadzka 1 Budowa: Poddasze LO w Jedliczu ul. Władysława Dubisa Wartość kosztorysu: Sprawdzający Inwestor Wykonawca

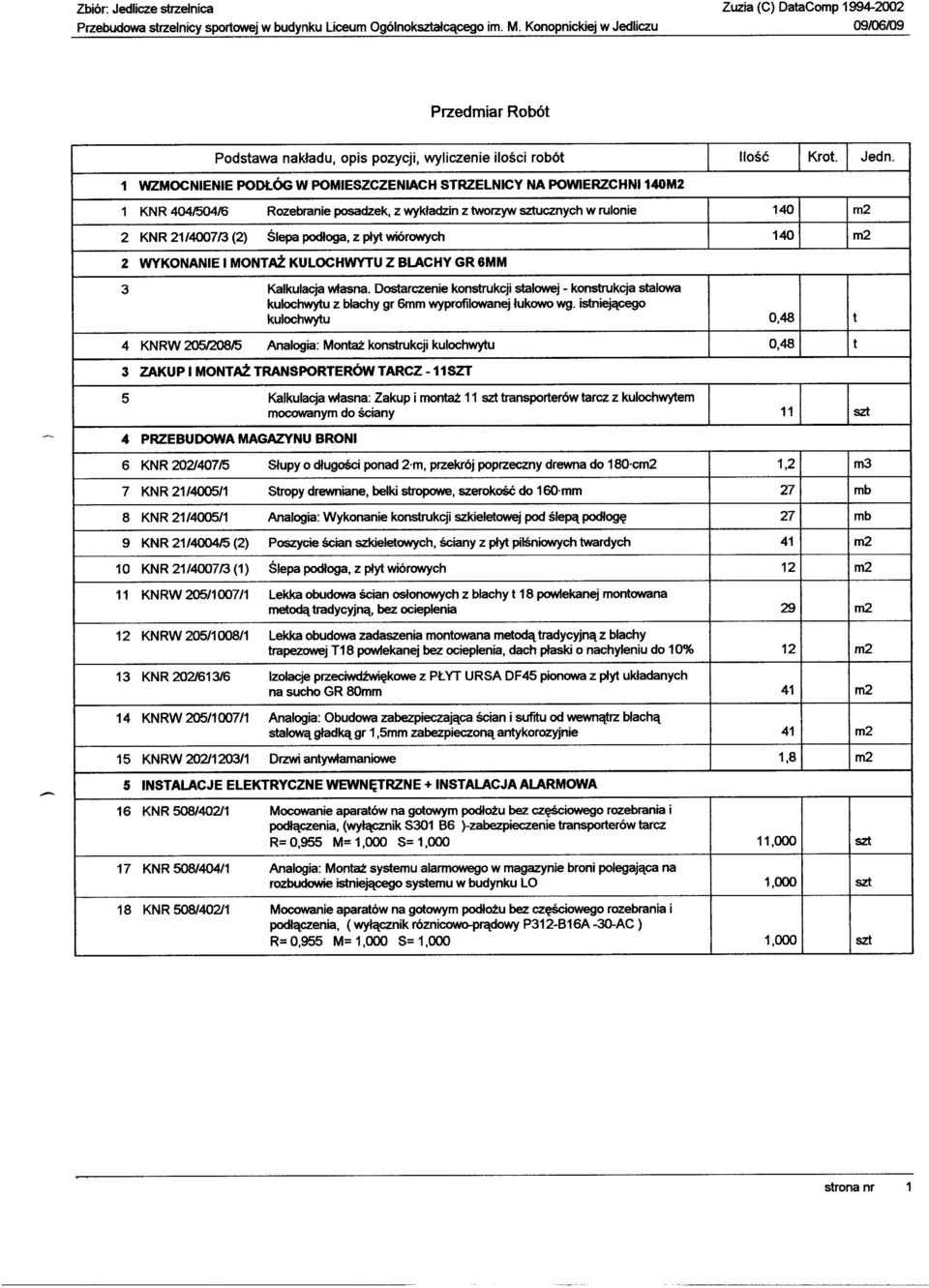

4 Zbiór: Jedlicze strzelnica Przedmiar Robót Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 1 WZMOCNIENIE PODŁÓG W POMIESZCZENIACH STRZELNICY NA POWIERZCHNI 140M2 1 KNR 404/504/6 Rozebranie posadzek, z wykładzin z tworzyw sztucznych w rulonie 2 KNR 21/4007/3 (2) Ślepa podłoga, z płyt wiórowych 140 m2 140 m2 2 WYKONANIE I MONTAŻ KULOCHWYTU Z BLACHY GR 6MM 3 Kalkulacja własna. Dostarczenie konstrukcji stalowej - konstrukcja stalowa kulochwytu z blachy gr 6mm wyprofilowanej łukowo wg. istniejącego kulochwytu 4 KNRW 205/20815 Analogia: Montaż konstrukcji kulochwytu 0,48 t 0,48 t 3 ZAKUP I MONTAŻ TRANSPORTERÓW TARCZ -11SZT 5 Kalkulacja własna: Zakup i montaż 11 szt transporterów tarcz z kulochwytem mocowanym do ściany 11 szt 4 PRZEBUDOWA MAGAZYNU BRONI 6 KNR 202/40715 Słupy o długości ponad 2 m, przekrój poprzeczny drewna do 180 cm2 7 KNR 21/4005/1 Stropy drewniane, belki stropowe, szerokość do 160 mm 8 KNR 21/4005/1 Analogia: Wykonanie konstrukcji szkieletowej pod ślepą podłogę 9 KNR 21/4004/5 (2) Poszycie ścian szkieletowych, ściany z płyt pilśniowych twardych 10 KNR 21/4007/3 (1) Ślepa podłoga, z płyt wiórowych 11 KNRW /1 Lekka obudowa ścian osłonowych z blachy t 18 powlekanej montowana metodą tradycyjną, bez ocieplenia 12 KNRW 205/1008/1 Lekka obudowa zadaszenia montowana metodą tradycyjną z blachy trapezowej T18 powlekanej bez ocieplenia, dach płaski o nachyleniu do 10% 13 KNR 202/613/6 Izolacje przeciwdźwiękowe z PŁYT URSA DF45 pionowa z płyt układanych na sucho GR 80mm 14 KNRW 205/ Analogia: Obudowa zabezpieczająca ścian i sufitu od wewnątrz blachą 15 KNRW 202/1203/1 Drzwi antywłamaniowe stalową gładką gr 1,5mm zabezpieczoną antykorozyjnie 1,2 m3 27 mb 27 mb 12 m2 29 m2 12 m2 1,8 m2 5 INSTALACJE ELEKTRYCZNE WEWNĘTRZNE+ INSTALACJA ALARMOWA 16 KNR 508/402/1 Mocowanie aparatów na gotowym podłożu bez częściowego rozebrania i podłączenia, (wyłącznik S )-zabezpieczenie transporterów tarcz R= 0,955 M= 1,000 S= 1, KNR 508/404/1 Analogia: Montaż systemu alarmowego w magazynie broni polegająca na rozbudowie istniejącego systemu w budynku LO 18 KNR 508/402/1 Mocowanie aparatów na gotowym podłożu bez częściowego rozebrania i podłączenia, (wyłącznik róznicowt>-prądowy P312-B16A -30-AC ) R= 0,955 M= 1,000 S= 1,000 11,000 szt 1,000 szt 1,000 szt strona nr

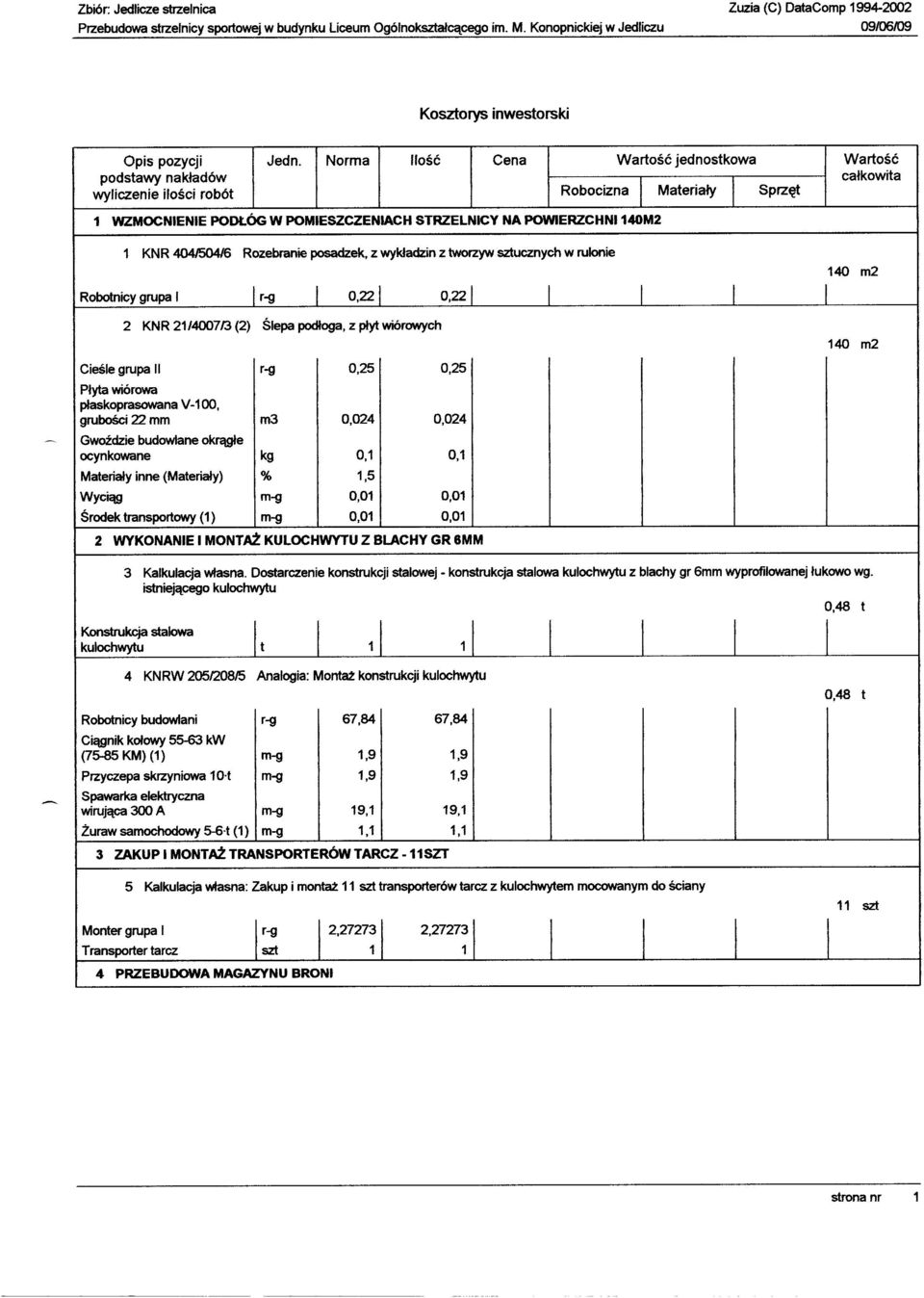

5 Zbiór: Jedlicze strzelnica Kosztorys inwestorski Opis pozycji Jedn. Norma Ilość Cena Wartość jednostkowa Wartość podstawy nakładów całkowita wyliczenie ilości robót Robocizna Materiały Sprzęt 1 WZMOCNIENIE PODŁÓG W POMIESZCZENIACH STRZELNICY NA POWIERZCHNI 140M2 1 KNR 404l504/6 Rozebranie posadzek, z wykładzin z tworzyw sztucznych w rulonie Robotnicy grupa I I I ,22 I I I I I 140 m2 2 KNR 21/4007/3 (2) Ślepa podłoga, z płyt wiórowych Cieśle grupa li 0,25 0,25 Płyta wiórowa płaskoprasowana V-100, grubości 22 mm m3 0,024 0,024 ocynkowane kg 0,1 0,1 Wyciąg 0,01 0,01 Środek transportowy (1) 0,01 0,01 2 WYKONANIE I MONTAŻ KULOCHWYTU Z BLACHY GR 6MM 140 m2 3 Kalkulacja własna. Dostarczenie konstrukcji stalowej - konstrukcja stalowa kulochwytu z blachy gr 6mm wyprofilowanej łukowo wg. Konstrukcja stalowa kulochwytu istniejącego kulochwytu I t I 1 I 1 l I I I I 0,48 t 4 KNRW 205/20815 Analogia: Montaż konstrukcji kulochwytu 0,48 t Robotnicy budowlani 67,84 67,84 Ciągnik kołowy kw (75-85 KM) (1) 1,9 1,9 Przyczepa skrzyniowa 1 O t 1,9 1,9 Spawarka elektryczna wirująca 300 A 19,1 19,1 żuraw samochodowy 5-6 t (1) 1,1 1,1 3 ZAKUP I MONTAŻ TRANSPORTERÓW TARCZ -11SZT 5 Kalkulacja własna: Zakup i montaż 11 szt transporterów tarcz z kulochwytem mocowanym do ściany Monter grupa I Transporter tarcz I: 1 4 PRZEBUDOWA MAGAZYNU BRONI ~ I ~ I I I I I 11 szt strona nr

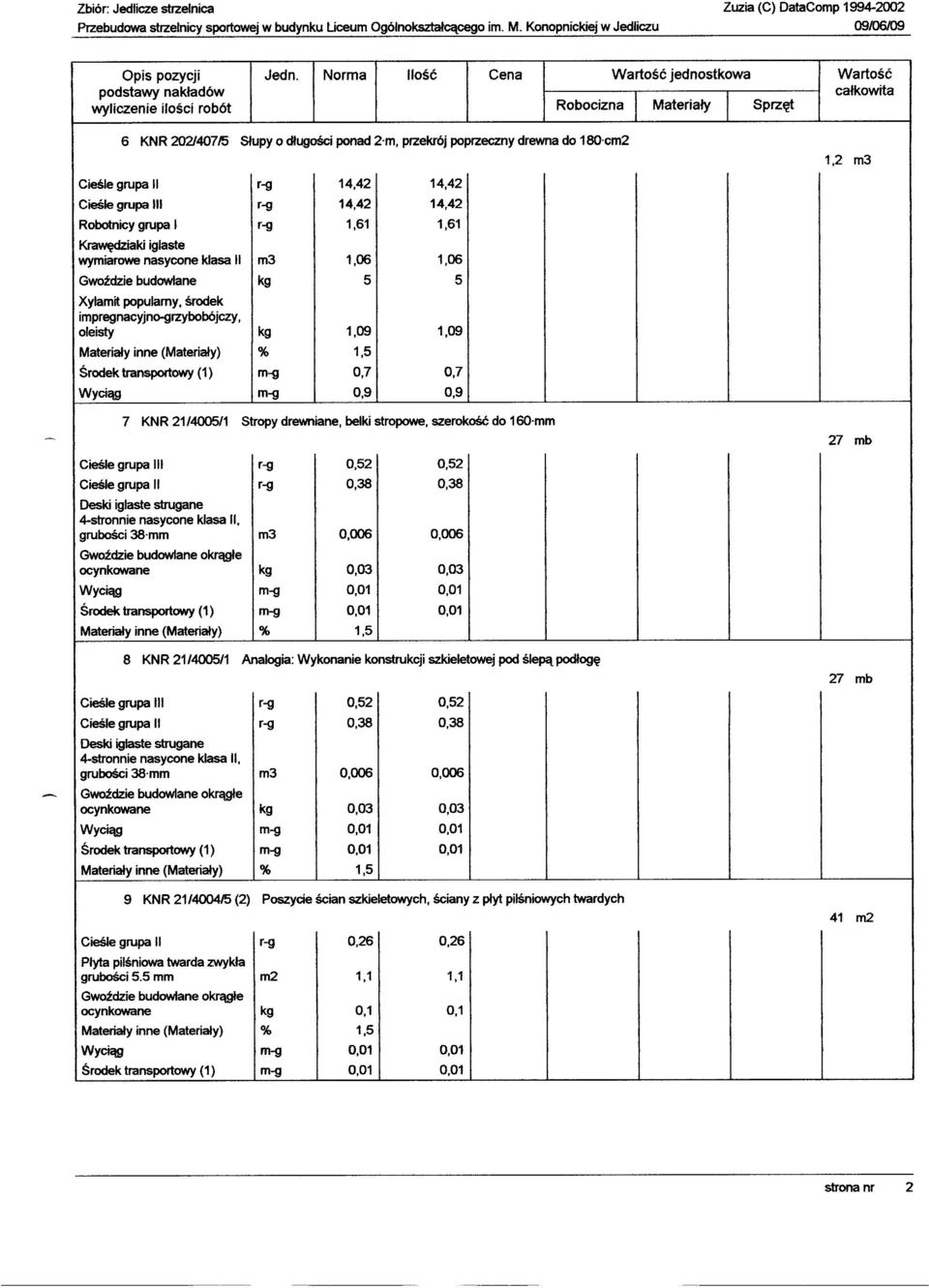

6 Zbiór: Jedlicze strzelnica Opis pozycji Jedn. Norma Ilość Cena Wartość jednostkowa Wartość podstawy nakładów całkowita wyliczenie ilości robót Robocizna Materiały Sprzęt 6 KNR 202/40715 Słupy o długości ponad 2 m, przekrój poprzeczny drewna do 180 cm2 Cieśle grupa li ,42 Cieśle grupa Ili 14,42 14,42 Robotnicy grupa I 1,61 1,61 Krawędziaki iglaste wymiarowe nasycone klasa li m3 1,06 1,06 Gwoździe budowlane kg 5 5 Xylamit popularny, środek impregnacyjno-grzybobójczy, oleisty kg 1,09 1,09 Środek transportowy (1} 0,7 0,7 Wyciąg 0,9 0,9 7 KNR 21/4005/1 Stropy drewniane, belki stropowe, szerokość do 160 mm Cieśle grupa Ili 0,52 0,52 Cieśle grupa li 0,38 0,38 Deski iglaste strugane 4-stronnie nasycone klasa li, grubości 38 mm m3 0,006 0,006 ocynkowane kg 0,03 0,03 Wyciąg 0,01 0,01 Środek transportowy (1) 0,01 0,01 8 KNR 21/4005/1 Analogia: Wykonanie konstrukcji szkieletowej pod ślepą podłogę Cieśle grupa Ili 0,52 0,52 Cieśle grupa li 0,38 0,38 Deski iglaste strugane 4-stronnie nasycone klasa li, grubości 38 mm m3 0,006 0,006 ocynkowane kg 0,03 0,03 Wyciąg 0,01 0,01 Środek transportowy (1) 0,01 0,01 9 KNR 21/ (2) Poszycie ścian szkieletowych, ściany z płyt pilśniowych twardych Cieśle grupa li 0,26 0,26 Płyta pilśniowa twarda zwykła grubości 5.5 mm m2 1,1 1,1 ocynkowane kg 0,1 0,1 Wyciąg 0,01 0,01 Środek transportowy (1) O,Q1 0,01 1,2 m3 27 mb 27 mb strona nr 2

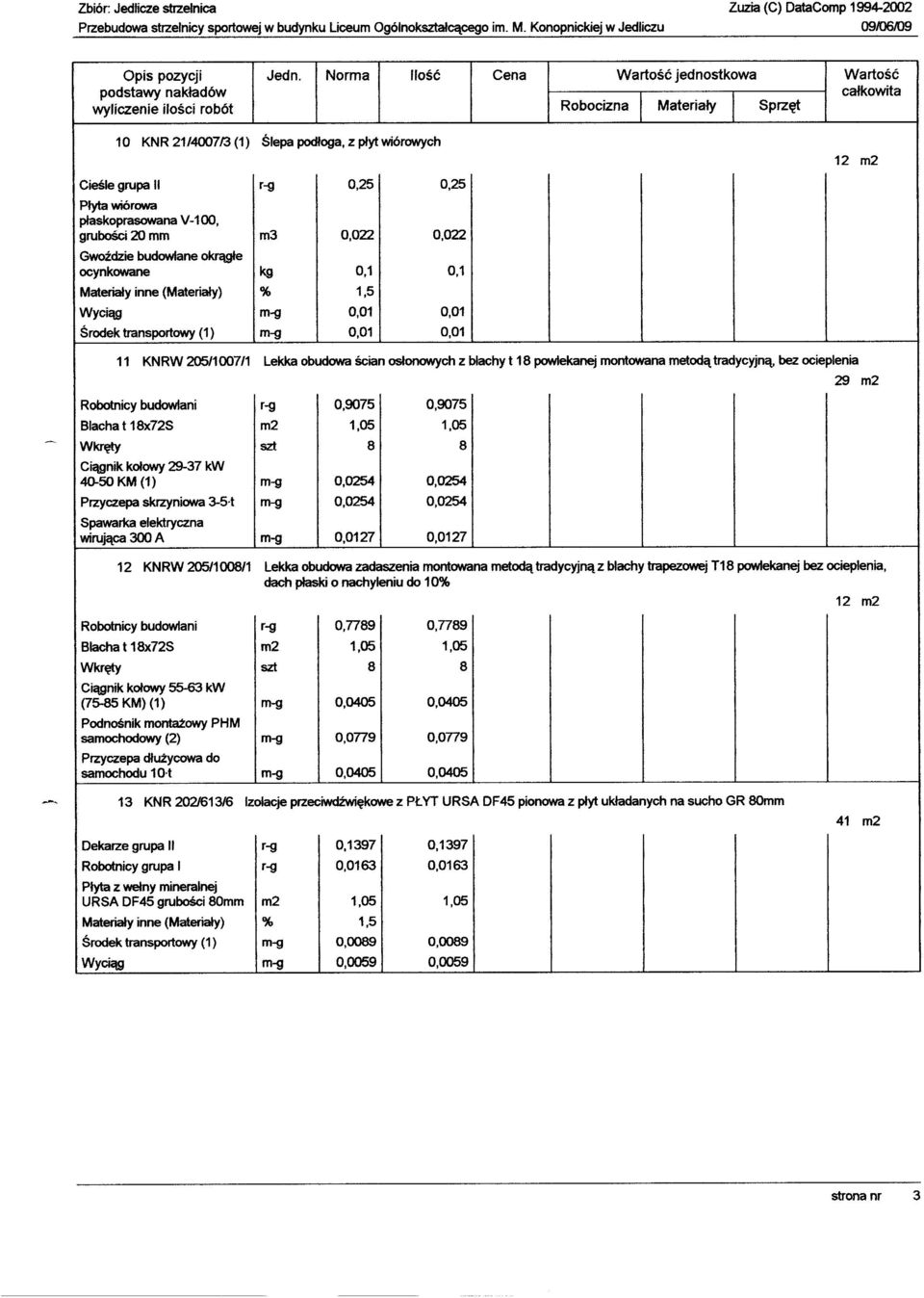

7 Zbiór: JedHcze strzelnica Opis pozycji podstawy nakładów wyliczenie ilości robót Jedn. Norma Ilość Cena Wartość jednostkowa Robocizna Materiały Sprzęt Wartość całkowita 10 KNR 21/4007/3 (1) Ślepa podłoga, z płyt wiórowych Cieśle grupa li Płyta wiórowa płaskoprasowana V-100, grubości 20 mm ocynkowane Materiały inne (Mateńały) Wyciąg Środek transportowy (1) 0,25 0,25 m3 kg % 0,022 0,022 0,1 0,1 1,5 0,01 0,01 0,01 0,01 12 m2 11 KNRW 205/1007/1 Lekka obudowa ścian osłonowych z blachy t 18 powlekanej montowana metodą tradycyjną. bez ocieplenia Robotnicy budowlani Blacha t 18x72S Wkręty Ciągnik kołowy kw ~50KM(1) Przyczepa skrzyniowa 3-5-t Spawarka elektryczna wirująca 300 A m2 szt 0,9075 0,9075 1,05 1, ,0254 0,0254 0,0254 0,0254 0,0127 0, m2 12 KNRW 205/1008/1 Lekka obudowa zadaszenia montowana metodą tradycyjną z blachy trapezowej T18 powlekanej bez ocieplenia, Robotnicy budowlani Blacha t 18x72S Wkręty Ciągnik kołowy kw (75-85 KM) (1) Podnośnik montażowy PHM samochodowy (2) Przyczepa dłużycowa do samochodu 10-t dach plaski o nachyleniu do 10% m2 szt 0,7789 0,7789 1,05 1, ,0405 0,0405 0,0779 0,0779 0,0405 0, m2 13 KNR 202/613/6 Izolacje przeciwdźwiękowe z PŁYT URSA DF45 pionowa z płyt układanych na sucho GR 80mm Dekarze grupa li 0,1397 0,1397 Robotnicy grupa I 0,0163 0,0163 Płyta z wełny mineralnej URSA DF45 grubości 80mm m2 1,05 1,05 Środek transportowy (1) 0,0089 0,0089 Wyciąg 0,0059 0,0059 strona nr 3

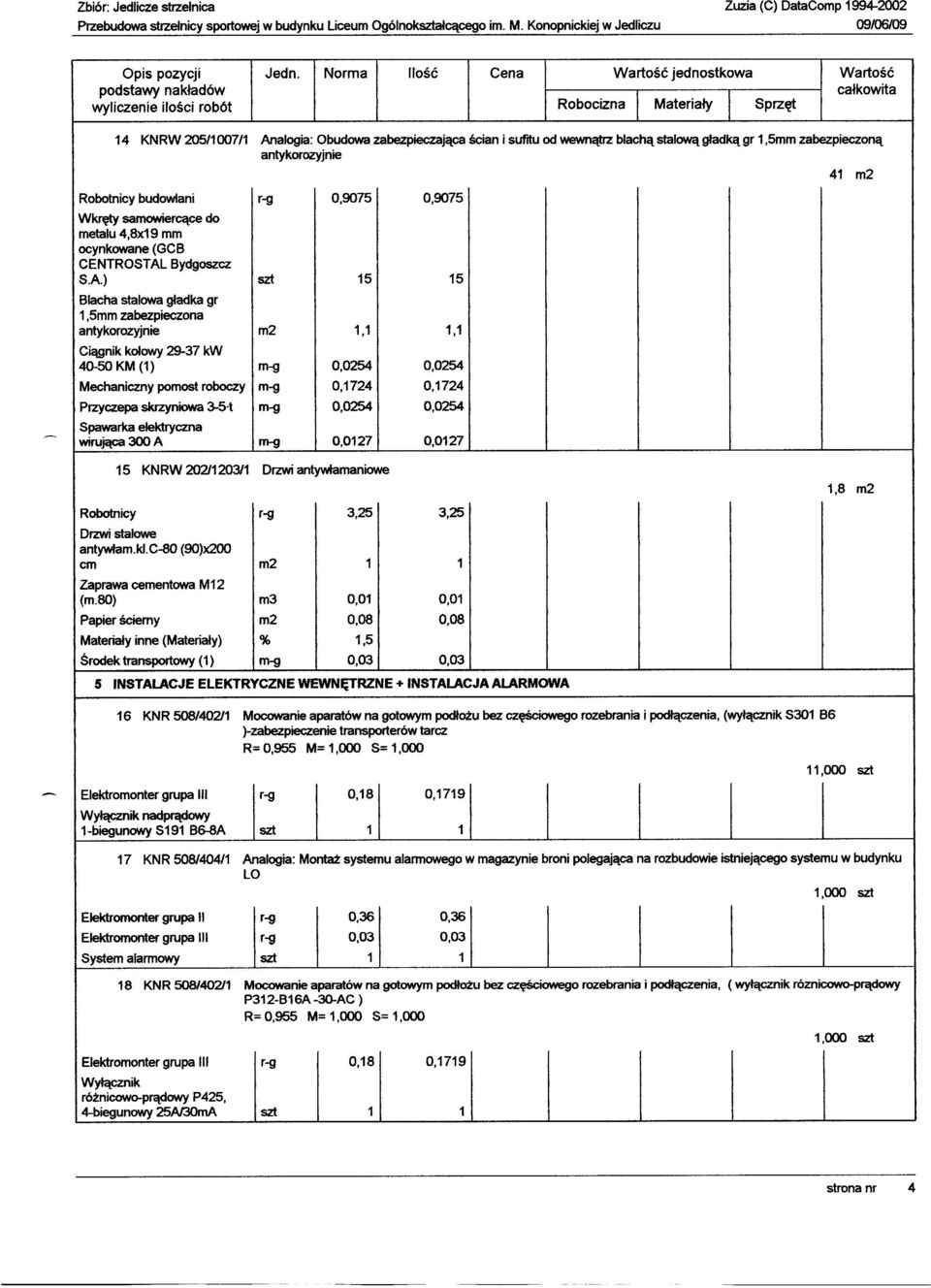

8 Zbiór: Jedlicze strzelnica Opis pozycji podstawy nakładów wyliczenie ilości robót Jedn. Norma Ilość Cena Wartość jednostkowa Wartość Robocizna Materiały Sprzęt całkowita 14 KNRW 205/ Analogia: Obudowa zabezpieczająca ścian i sufitu od wewnątrz blachą stalową gładką gr 1,5mm zabezpieczoną antykorozyjnie Robotnicy budowlani 0,9075 Wkręty samowiercące do metalu 4,8x19 mm ocynkowane (GCB CENTROSTAL Bydgoszcz SA) Blacha stalowa gładka gr 1,5mm zabezpieczona antykorozyjnie Ciągnik kołowy kw KM (1) Mechaniczny pomost roboczy Przyczepa skrzyniowa 3-5-t Spawarka elektryczna wirująca 300 A szt 15 m2 1,1 0,0254 0,1724 0,0254 0,0127 0, ,1 0,0254 0,1724 0,0254 0, KNRW 202/1203/1 Robotnicy Drzwi stalowe antywłam.kl.c-80 (90)x200 cm Zaprawa cementowa M12 (m.80) Papier ściemy Materiały inne (Materiały) Środek transportowy (1) Drzwi antywłamaniowe 3,25 m2 1 m3 0,01 m2 0,08 0,08 % 1,5 0,03 3,25 1 0,01 0,03 5 INSTALACJE ELEKTRYCZNE WEWNĘTRZNE+ INSTALACJA ALARMOWA 1,8 m2 16 KNR 508/402/1 Mocowanie aparatów na gotowym podłożu bez częściowego rozebrania i podłączenia, (wyłącznik S )-zabezpieczenie transporterów tarcz R= 0,955 M= 1,000 S= 1,000 Elektromonter grupa Ili Wyłącznik nadprądowy 1-biegunowy S SA 0,18 szt 0, ,000 szt 17 KNR 508/404/1 Analogia: Montaż systemu alarmowego w magazynie broni polegająca na rozbudowie istniejącego systemu w budynku Elektromonter grupa li Elektromonter grupa Ili System alarmowy LO szt 0,36 0,03 1 0,36 0,03 1 1,000 szt 18 KNR 508/402/1 Mocowanie aparatów na gotowym podłożu bez częściowego rozebrania i podłączenia, ( wyłącznik róznicowo-prądowy P312-B16A-30-AC) R= 0,955 M= 1,000 S= 1,000 1,000 szt Elektromonter grupa Ili 0,18 0,1719 Wyłącznik różnicowe-prądowy P425, 4-biegunowy 25AJ30mA szt 1 1 strona nr 4
