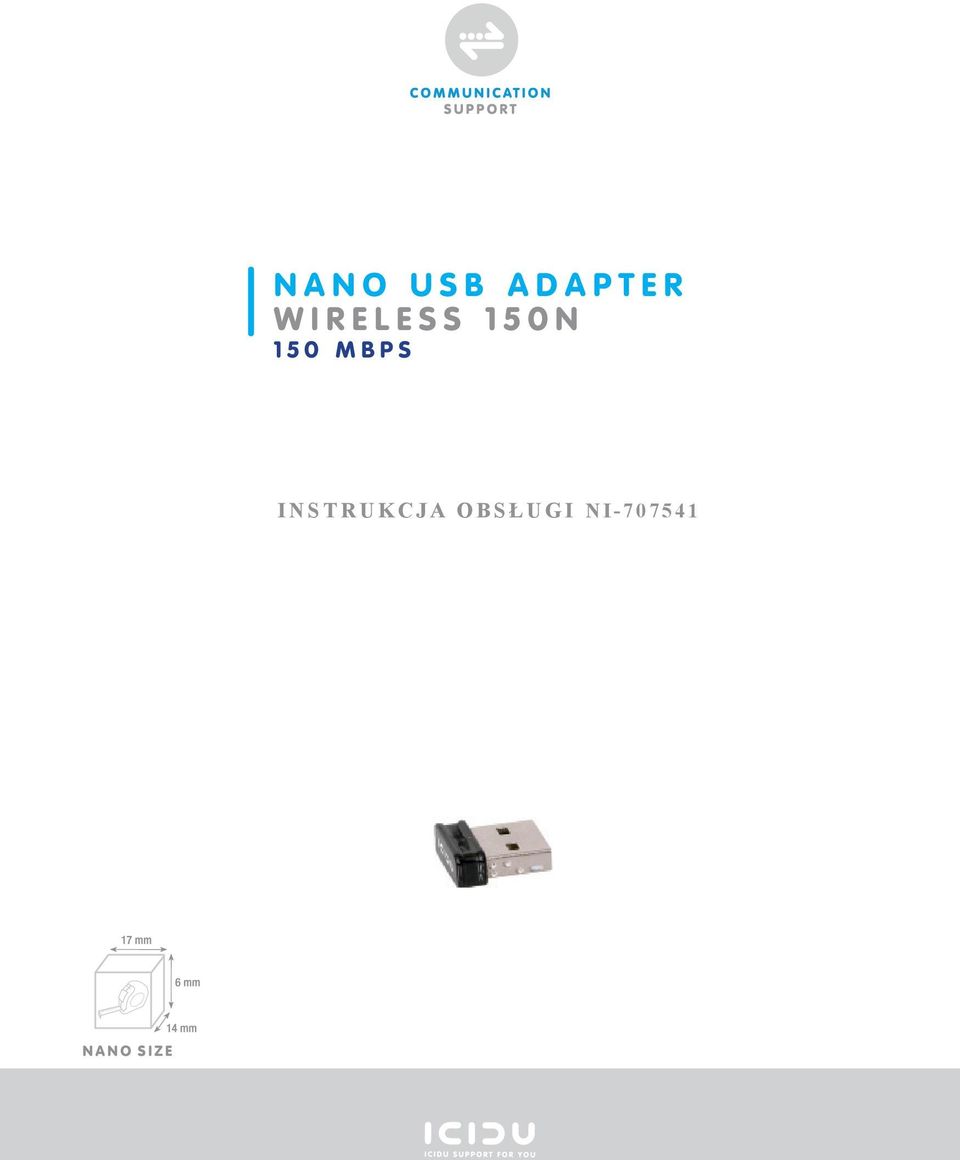

1 NANO USB ADAPTER WIRELESS 150N 150 MBPS INSTRUKCJA OBSŁ UGI NI

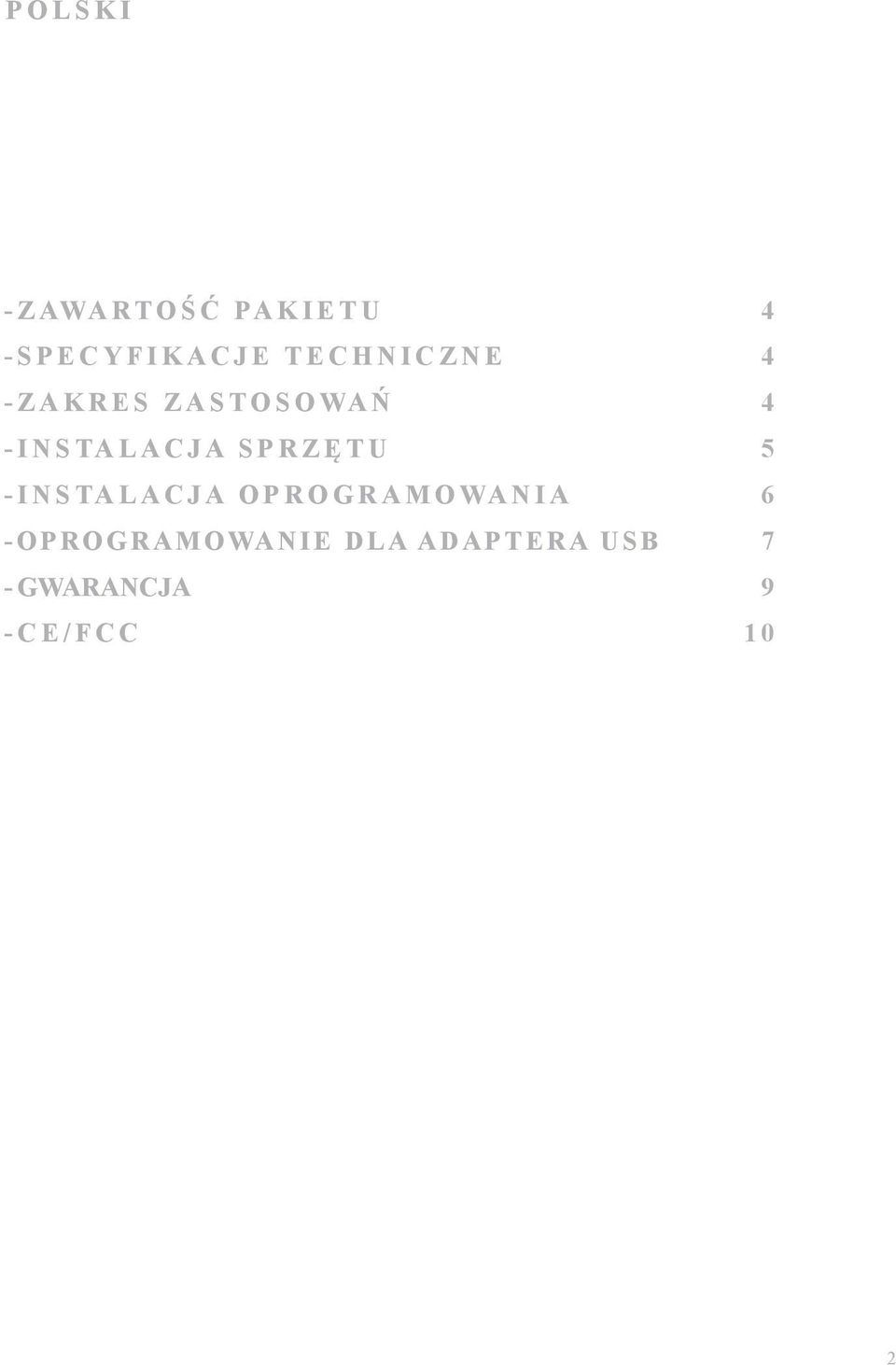

2 POLSKI -ZAWARTOŚĆ PAKIETU 4 -SPECYFIKACJE TECHNICZNE 4 -ZAKRES ZASTOSOWAŃ 4 -INSTALACJA SPRZĘ TU 5 -INSTALACJA OPROGRAMOWANIA 6 -OPROGRAMOWANIE DLA ADAPTERA USB 7 - GWARANCJA 9 -CE/FCC 10 2

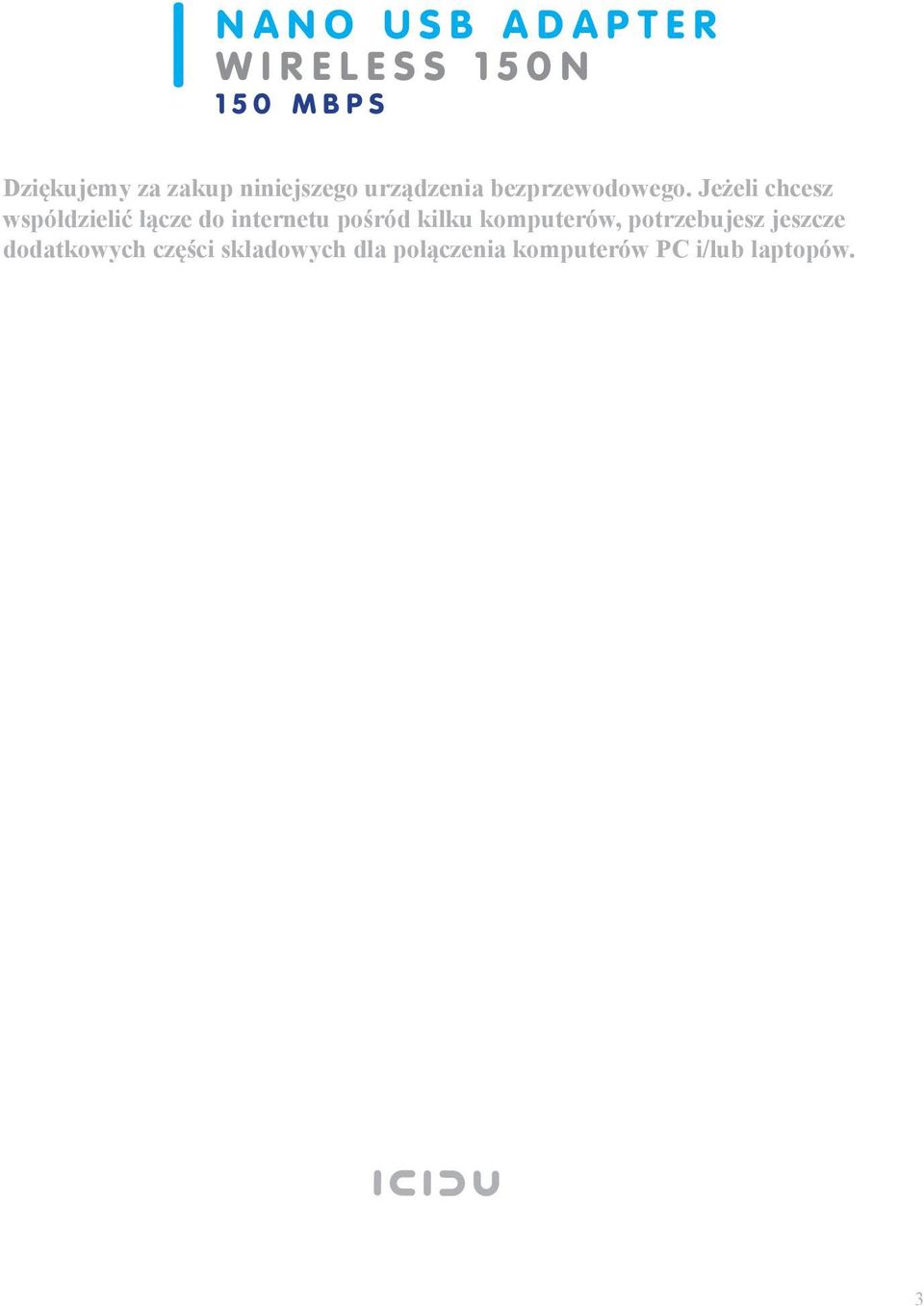

3 NANO USB ADAPTER WIRELESS 150N 150 MBPS Dziękujemy za zakup niniejszego urządzenia bezprzewodowego. Jeżeli chcesz współdzielić łącze do internetu pośród kilku komputerów, potrzebujesz jeszcze dodatkowych części składowych dla połączenia komputerów PC i/lub laptopów. 3

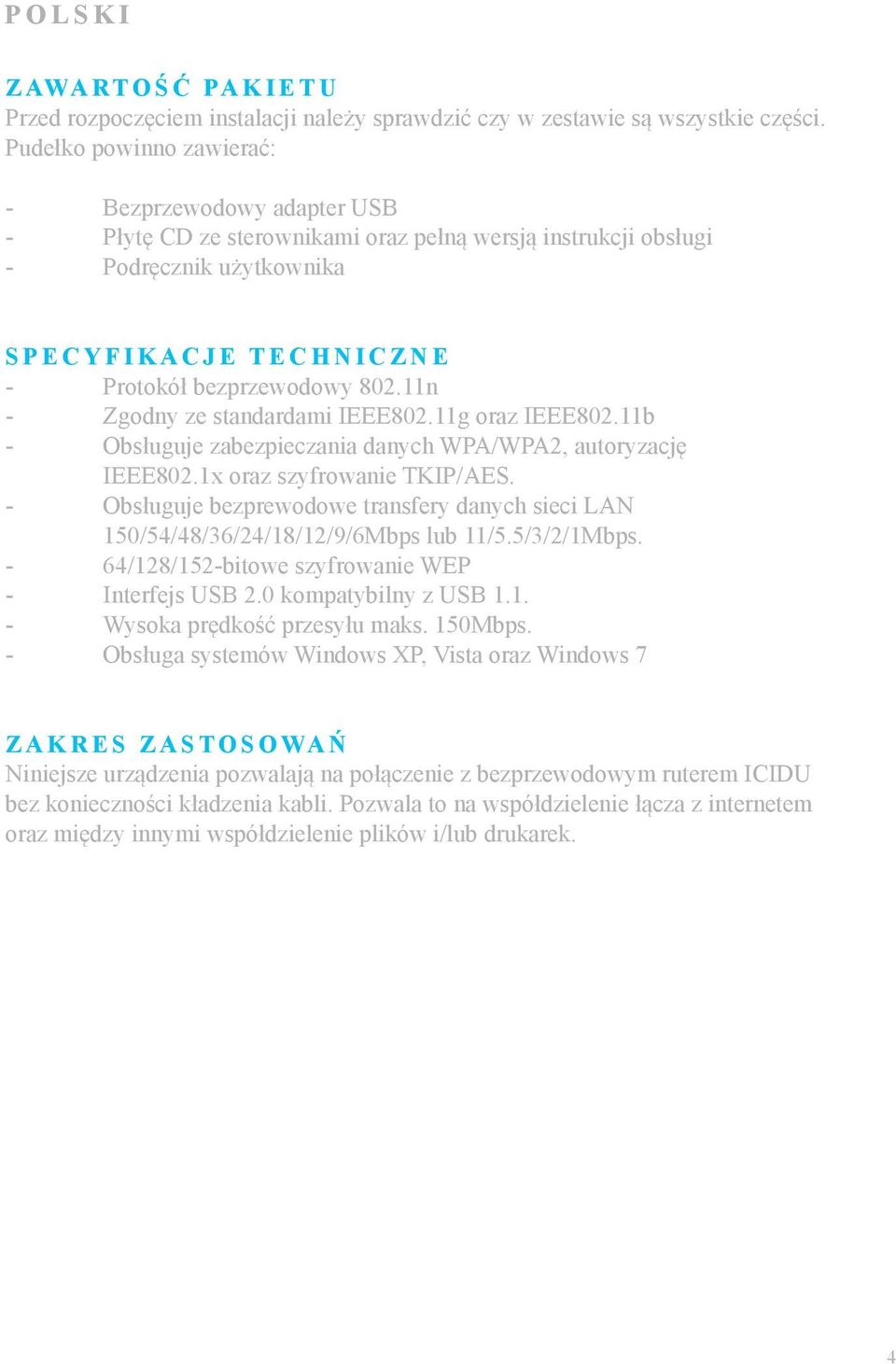

4 POLSKI ZAWARTOŚĆ PAKIETU Przed rozpoczęciem instalacji należy sprawdzić czy w zestawie są wszystkie części. Pudełko powinno zawierać: - Bezprzewodowy adapter USB - Płytę CD ze sterownikami oraz pełną wersją instrukcji obsługi - Podręcznik użytkownika SPECYFIKACJE TECHNICZNE - Protokół bezprzewodowy n - Zgodny ze standardami IEEE802.11g oraz IEEE802.11b - Obsługuje zabezpieczania danych WPA/WPA2, autoryzację IEEE802.1x oraz szyfrowanie TKIP/AES. - Obsługuje bezprewodowe transfery danych sieci LAN 150/54/48/36/24/18/12/9/6Mbps lub 11/5.5/3/2/1Mbps. - 64/128/152-bitowe szyfrowanie WEP - Interfejs USB 2.0 kompatybilny z USB Wysoka prędkość przesyłu maks. 150Mbps. - Obsługa systemów Windows XP, Vista oraz Windows 7 ZAKRES ZASTOSOWAŃ Niniejsze urządzenia pozwalają na połączenie z bezprzewodowym ruterem ICIDU bez konieczności kładzenia kabli. Pozwala to na współdzielenie łącza z internetem oraz między innymi współdzielenie plików i/lub drukarek. 4

5 INSTALACJA SPRZĘ TU Po zainstalowaniu sprzętu i zrestartowaniu komputera pojawi się Kreator instalacji nowego sprzętu. Kliknij Cancel (Anuluj). 5

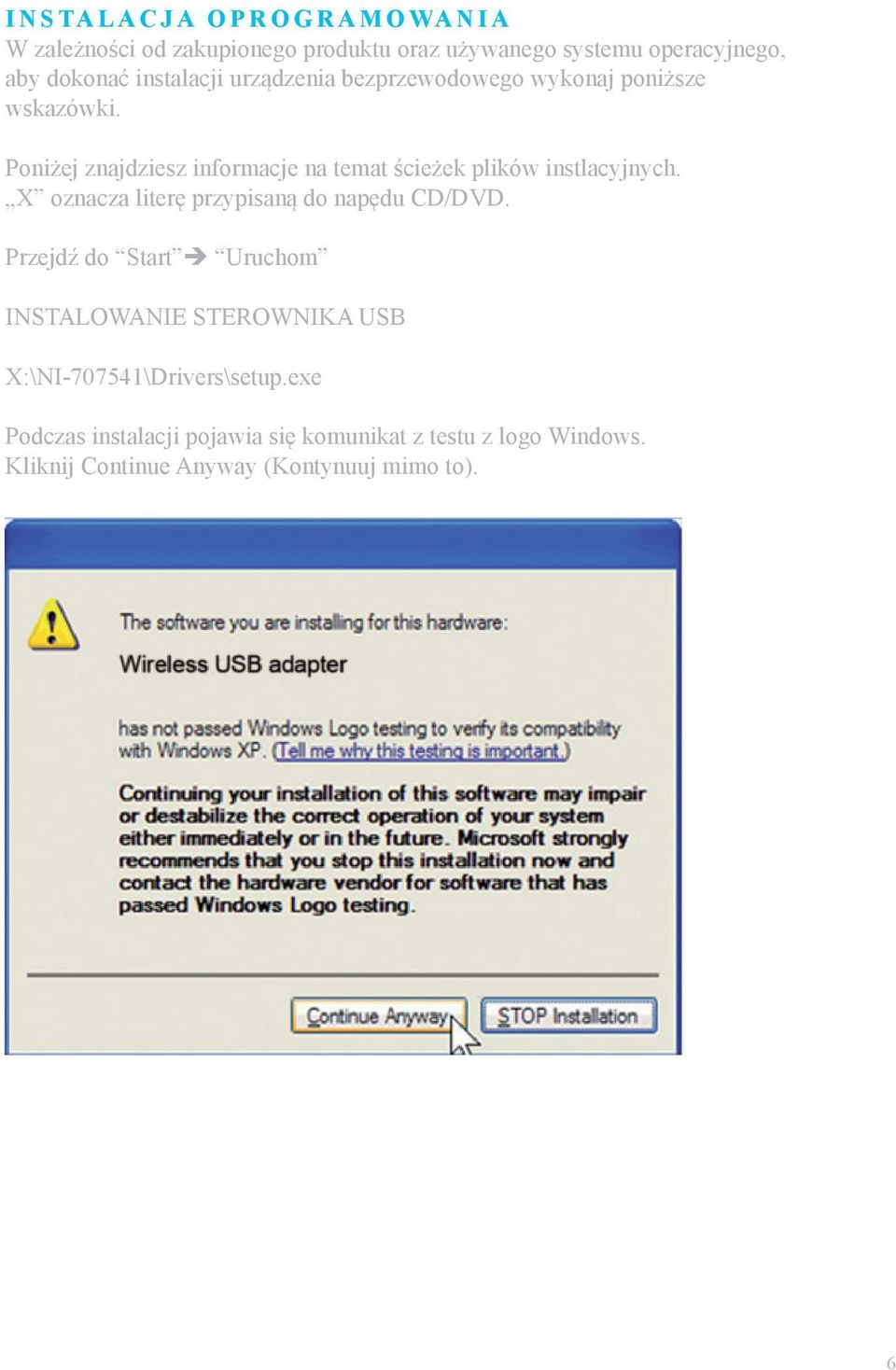

6 INSTALACJA OPROGRAMOWANIA W zależności od zakupionego produktu oraz używanego systemu operacyjnego, aby dokonać instalacji urządzenia bezprzewodowego wykonaj poniższe wskazówki. Poniżej znajdziesz informacje na temat ścieżek plików instlacyjnych. X oznacza literę przypisaną do napędu CD/DVD. Przejdź do Start Uruchom INSTALOWANIE STEROWNIKA USB X:\NI \Drivers\setup.exe Podczas instalacji pojawia się komunikat z testu z logo Windows. Kliknij Continue Anyway (Kontynuuj mimo to). 6

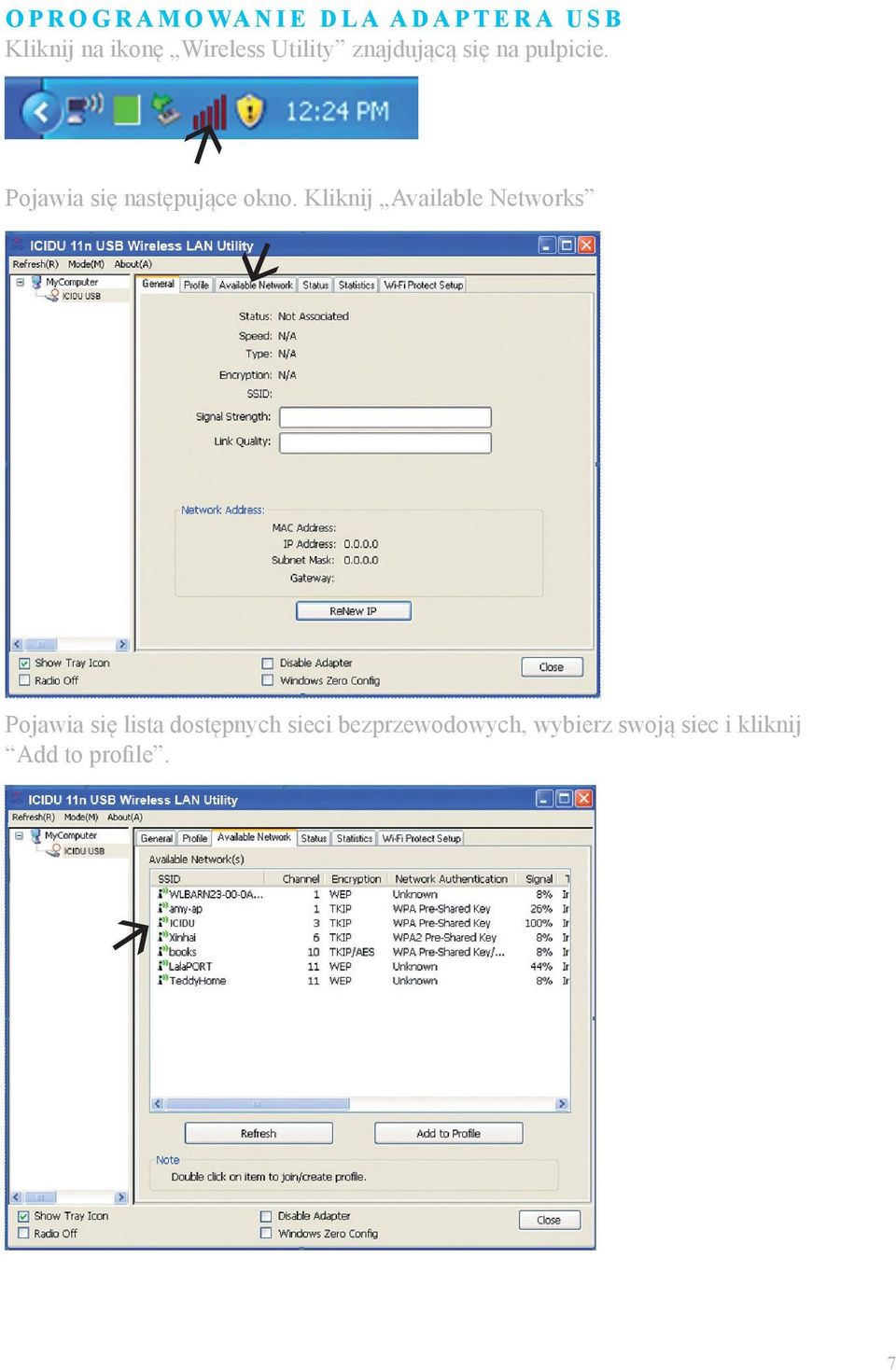

7 OPROGRAMOWANIE DLA ADAPTERA USB Kliknij na ikonę Wireless Utility znajdującą się na pulpicie. Pojawia się następujące okno. Kliknij Available Networks Pojawia się lista dostępnych sieci bezprzewodowych, wybierz swoją siec i kliknij Add to profile. 7

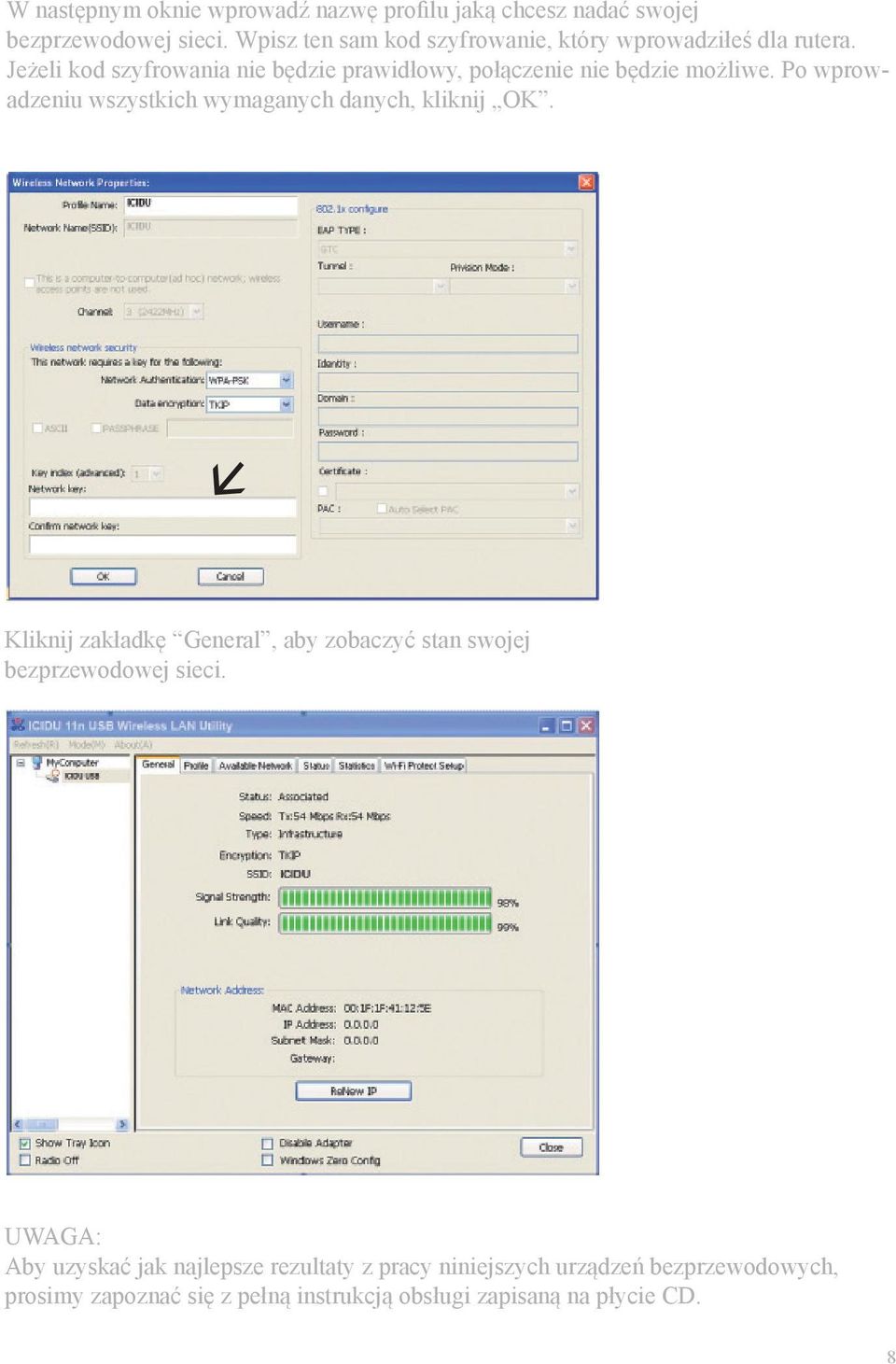

8 W następnym oknie wprowadź nazwę profilu jaką chcesz nadać swojej bezprzewodowej sieci. Wpisz ten sam kod szyfrowanie, który wprowadziłeś dla rutera. Jeżeli kod szyfrowania nie będzie prawidłowy, połączenie nie będzie możliwe. Po wprowadzeniu wszystkich wymaganych danych, kliknij OK. Kliknij zakładkę General, aby zobaczyć stan swojej bezprzewodowej sieci. UWAGA: Aby uzyskać jak najlepsze rezultaty z pracy niniejszych urządzeń bezprzewodowych, prosimy zapoznać się z pełną instrukcją obsługi zapisaną na płycie CD. 8

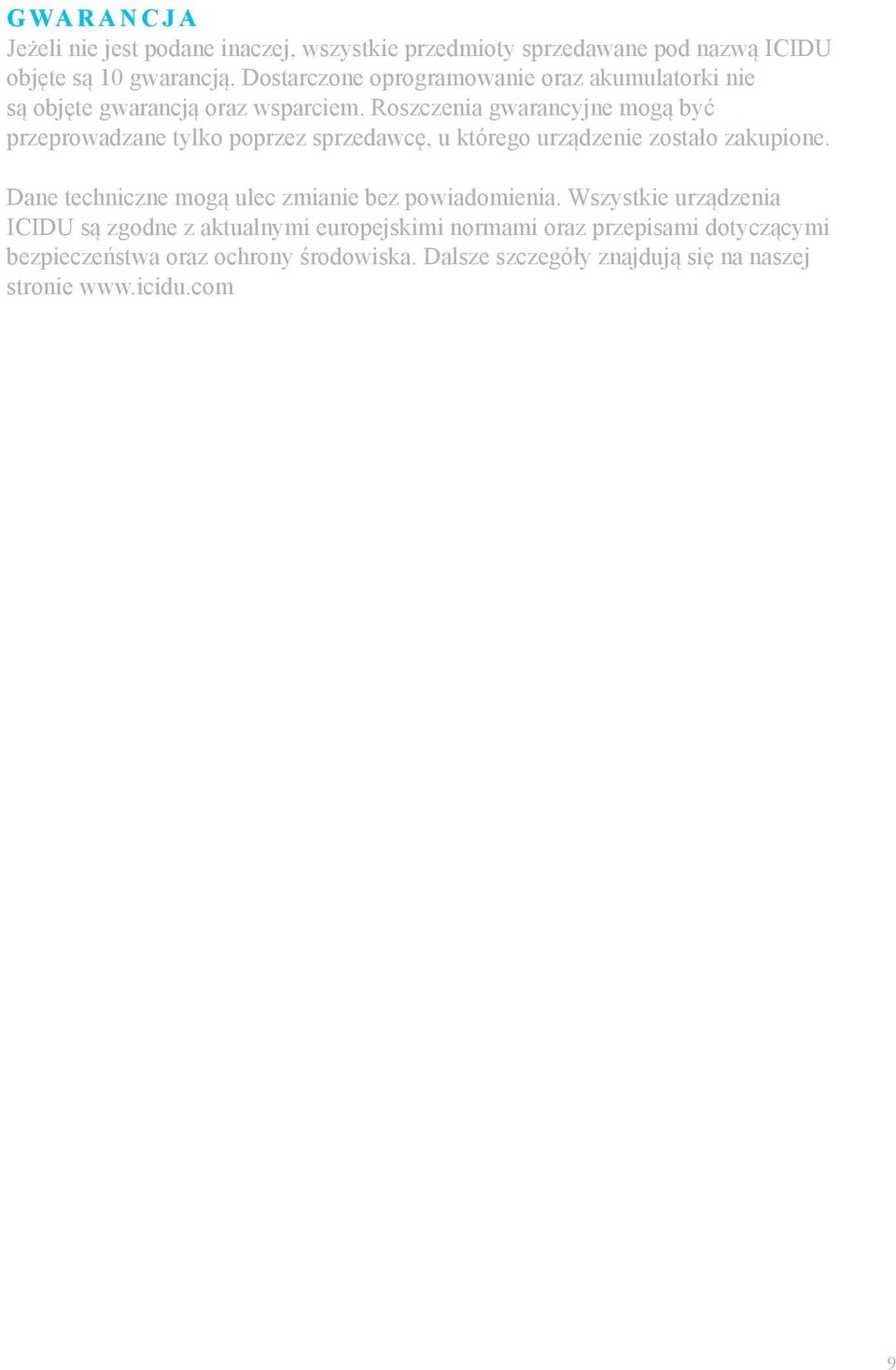

9 GWARANCJA Jeżeli nie jest podane inaczej, wszystkie przedmioty sprzedawane pod nazwą ICIDU objęte są 10 gwarancją. Dostarczone oprogramowanie oraz akumulatorki nie są objęte gwarancją oraz wsparciem. Roszczenia gwarancyjne mogą być przeprowadzane tylko poprzez sprzedawcę, u którego urządzenie zostało zakupione. Dane techniczne mogą ulec zmianie bez powiadomienia. Wszystkie urządzenia ICIDU są zgodne z aktualnymi europejskimi normami oraz przepisami dotyczącymi bezpieczeństwa oraz ochrony środowiska. Dalsze szczegóły znajdują się na naszej stronie 9

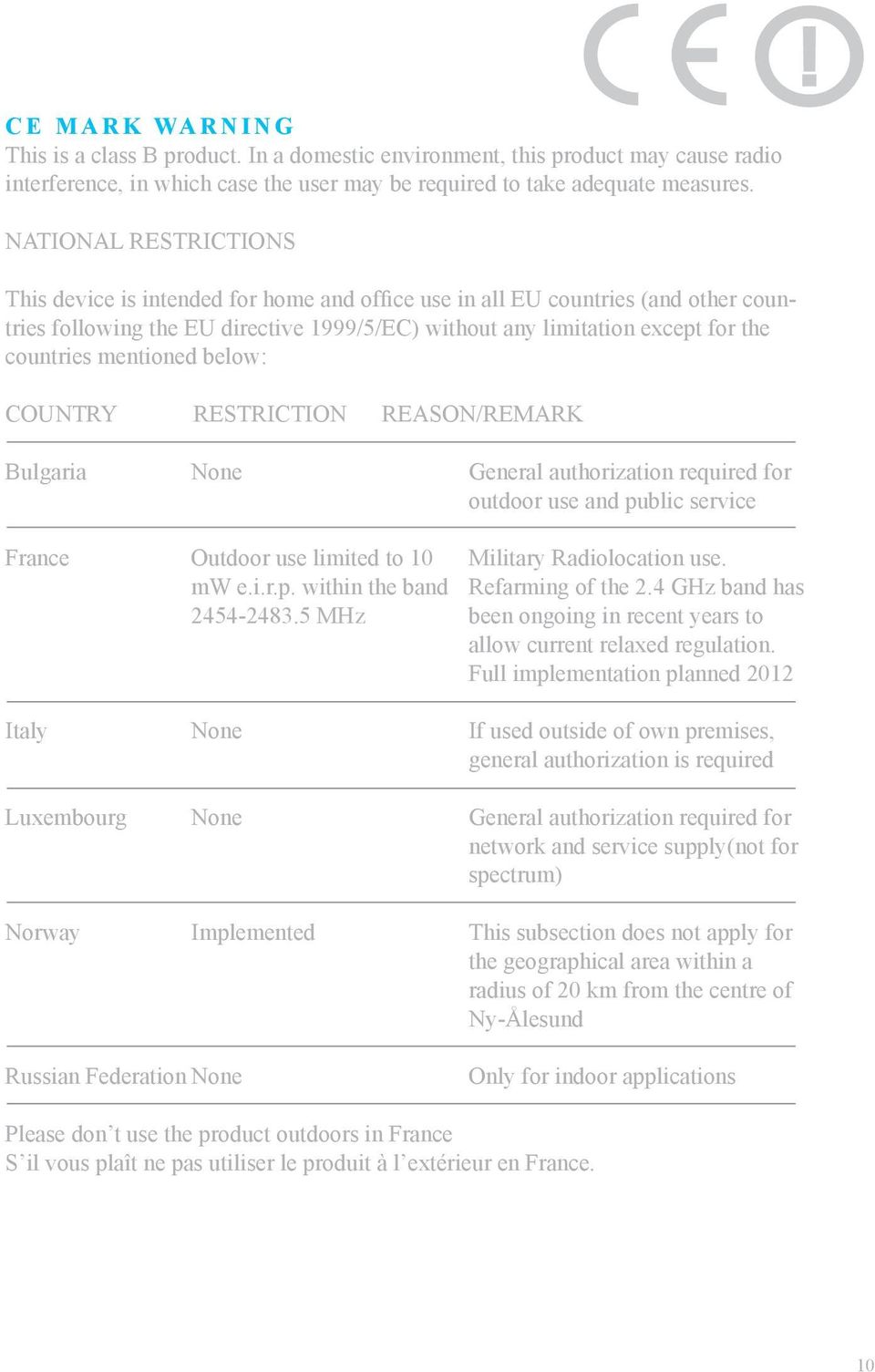

10 CE MARK WARNING This is a class B product. In a domestic environment, this product may cause radio interference, in which case the user may be required to take adequate measures. NATIONAL RESTRICTIONS This device is intended for home and office use in all EU countries (and other countries following the EU directive 1999/5/EC) without any limitation except for the countries mentioned below: COUNTRY RESTRICTION REASON/REMARK Bulgaria None General authorization required for outdoor use and public service France Outdoor use limited to 10 Military Radiolocation use. mw e.i.r.p. within the band Refarming of the 2.4 GHz band has MHz been ongoing in recent years to allow current relaxed regulation. Full implementation planned 2012 Italy None If used outside of own premises, general authorization is required Luxembourg None General authorization required for network and service supply(not for spectrum) Norway Implemented This subsection does not apply for the geographical area within a radius of 20 km from the centre of Ny-Ålesund Russian Federation None Only for indoor applications Please don t use the product outdoors in France S il vous plaît ne pas utiliser le produit à l extérieur en France. 10

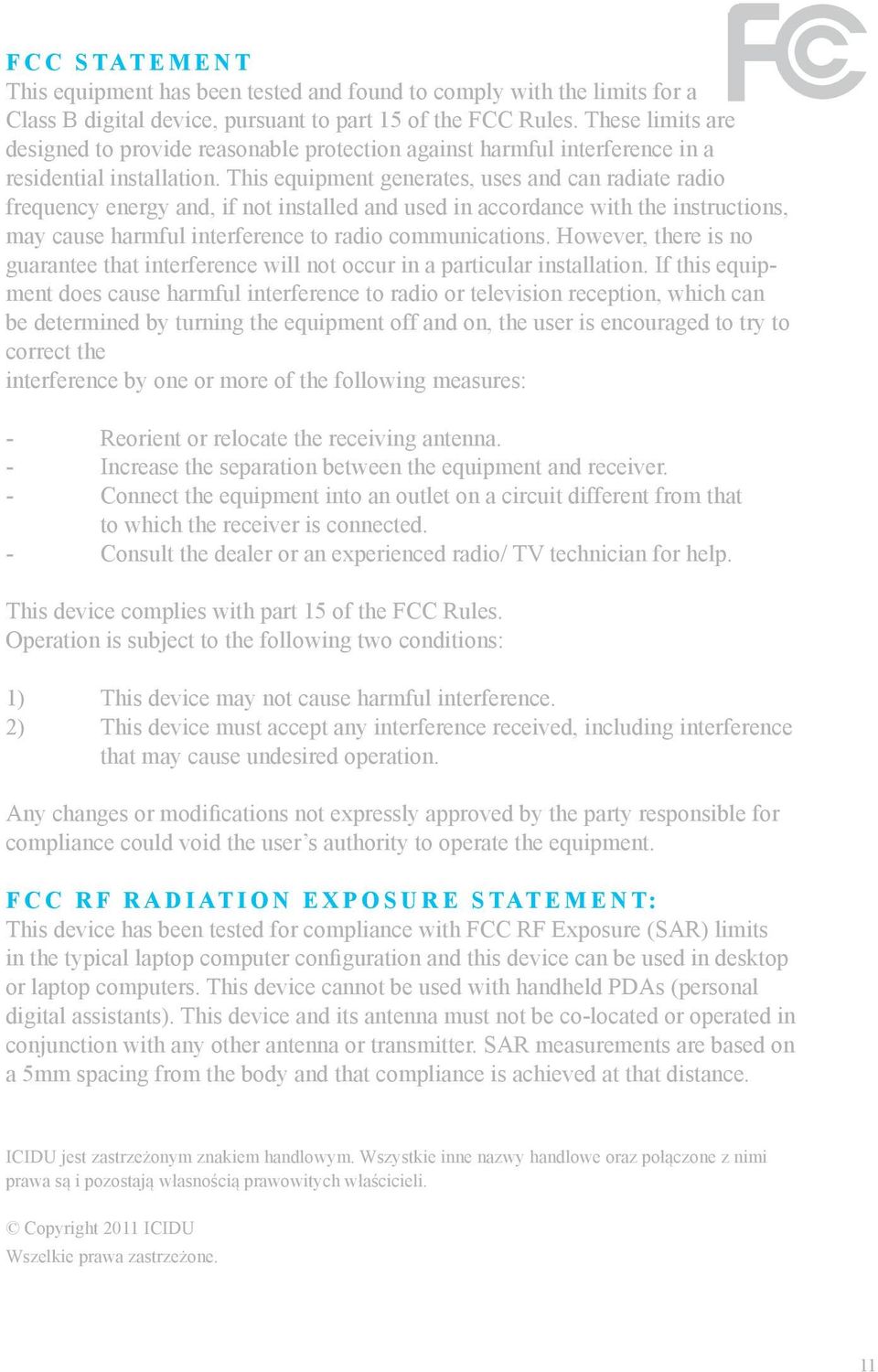

11 FCC STATEMENT This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: - Reorient or relocate the receiving antenna. - Increase the separation between the equipment and receiver. - Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. - Consult the dealer or an experienced radio/ TV technician for help. This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: 1) This device may not cause harmful interference. 2) This device must accept any interference received, including interference that may cause undesired operation. Any changes or modifications not expressly approved by the party responsible for compliance could void the user s authority to operate the equipment. FCC RF RADIATION EXPOSURE STATEMENT: This device has been tested for compliance with FCC RF Exposure (SAR) limits in the typical laptop computer configuration and this device can be used in desktop or laptop computers. This device cannot be used with handheld PDAs (personal digital assistants). This device and its antenna must not be co-located or operated in conjunction with any other antenna or transmitter. SAR measurements are based on a 5mm spacing from the body and that compliance is achieved at that distance. ICIDU jest zastrzeżonym znakiem handlowym. Wszystkie inne nazwy handlowe oraz połączone z nimi prawa są i pozostają własnością prawowitych właścicieli. Copyright 2011 ICIDU Wszelkie prawa zastrzeżone. 11
