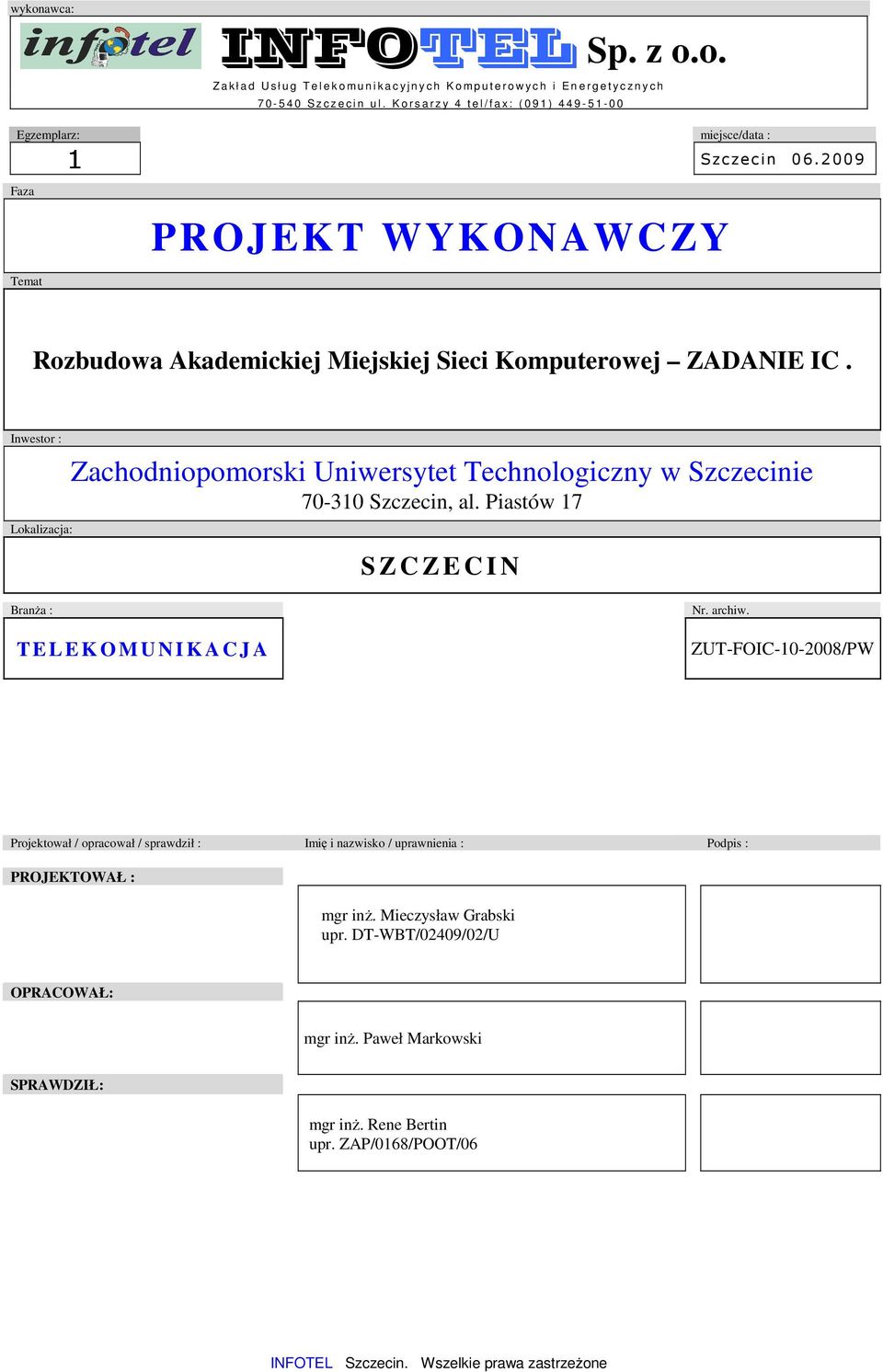

1 wykonawca: INFOTEL Sp. z o.o. Z a k ł a d U s ł u g T e l e k o m u n i k a c y j n y c h K o m p u t e r o w y c h i E n e r g e t y c z n y c h S z c z e c i n u l. K o r s a r z y 4 t e l / f a x : ( ) Egzemplarz: miejsce/data : 1 Szczecin Faza PROJEKT WYKONAWCZY Temat Rozbudowa Akademickiej Miejskiej Sieci Komputerowej ZADANIE IC. Inwestor : Lokalizacja: Zachodniopomorski Uniwersytet Technologiczny w Szczecinie Szczecin, al. Piastów 17 S Z C Z E C I N BranŜa : T E L E K O M U N I K A C J A Nr. archiw. ZUT-FOIC /PW Projektował / opracował / sprawdził : Imię i nazwisko / uprawnienia : Podpis : PROJEKTOWAŁ : mgr inŝ. Mieczysław Grabski upr. DT-WBT/02409/02/U OPRACOWAŁ: mgr inŝ. Paweł Markowski SPRAWDZIŁ: mgr inŝ. Rene Bertin upr. ZAP/0168/POOT/06 INFOTEL Szczecin. Wszelkie prawa zastrzeŝone

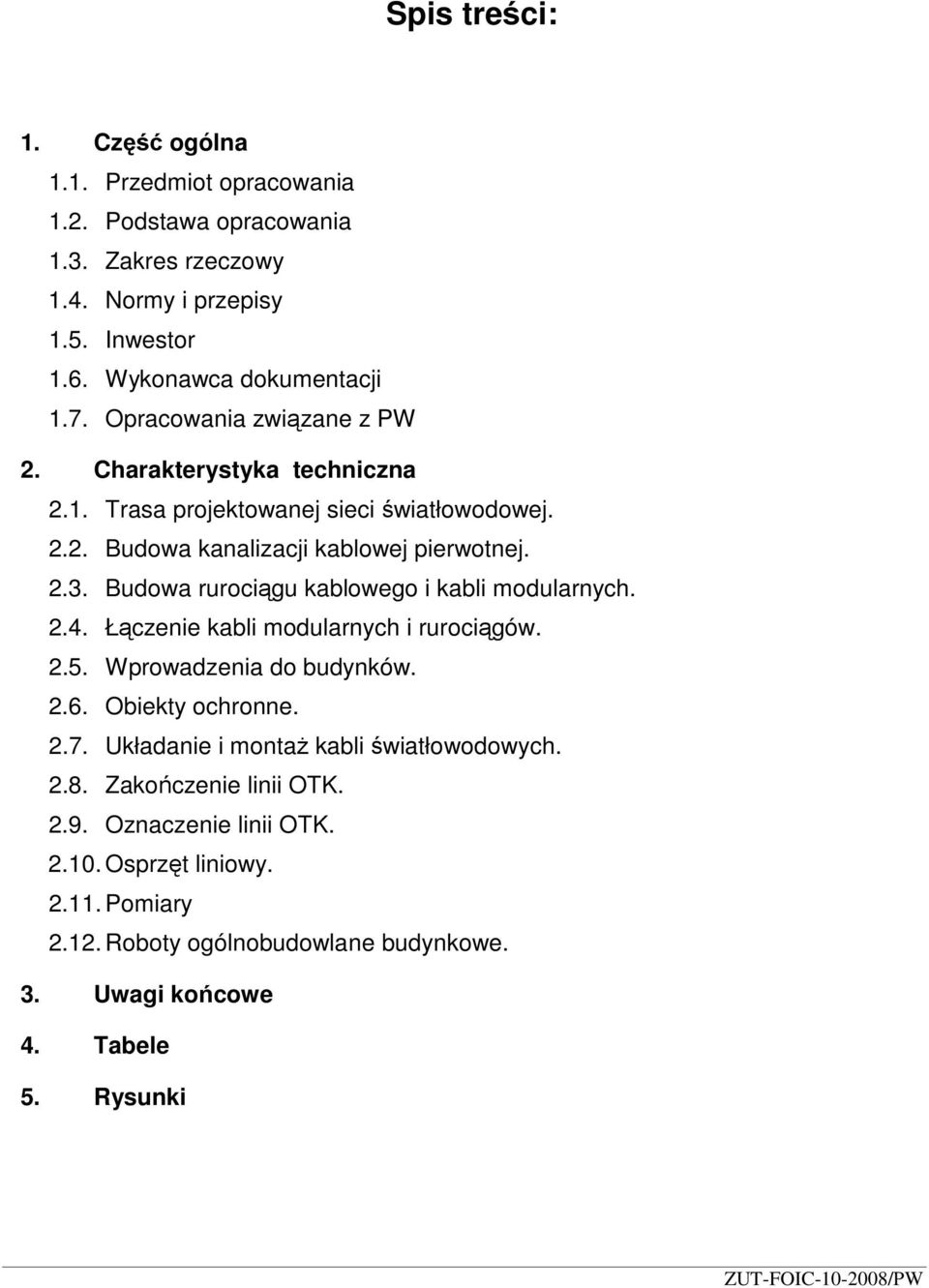

2 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie IC. Spis treści: 1. Część ogólna 1.1. Przedmiot opracowania 1.2. Podstawa opracowania 1.3. Zakres rzeczowy 1.4. Normy i przepisy 1.5. Inwestor 1.6. Wykonawca dokumentacji 1.7. Opracowania związane z PW 2. Charakterystyka techniczna 2.1. Trasa projektowanej sieci światłowodowej Budowa kanalizacji kablowej pierwotnej Budowa rurociągu kablowego i kabli modularnych Łączenie kabli modularnych i rurociągów Wprowadzenia do budynków Obiekty ochronne Układanie i montaŝ kabli światłowodowych Zakończenie linii OTK Oznaczenie linii OTK Osprzęt liniowy Pomiary Roboty ogólnobudowlane budynkowe. 3. Uwagi końcowe 4. Tabele 5. Rysunki ZUT-FOIC /PW

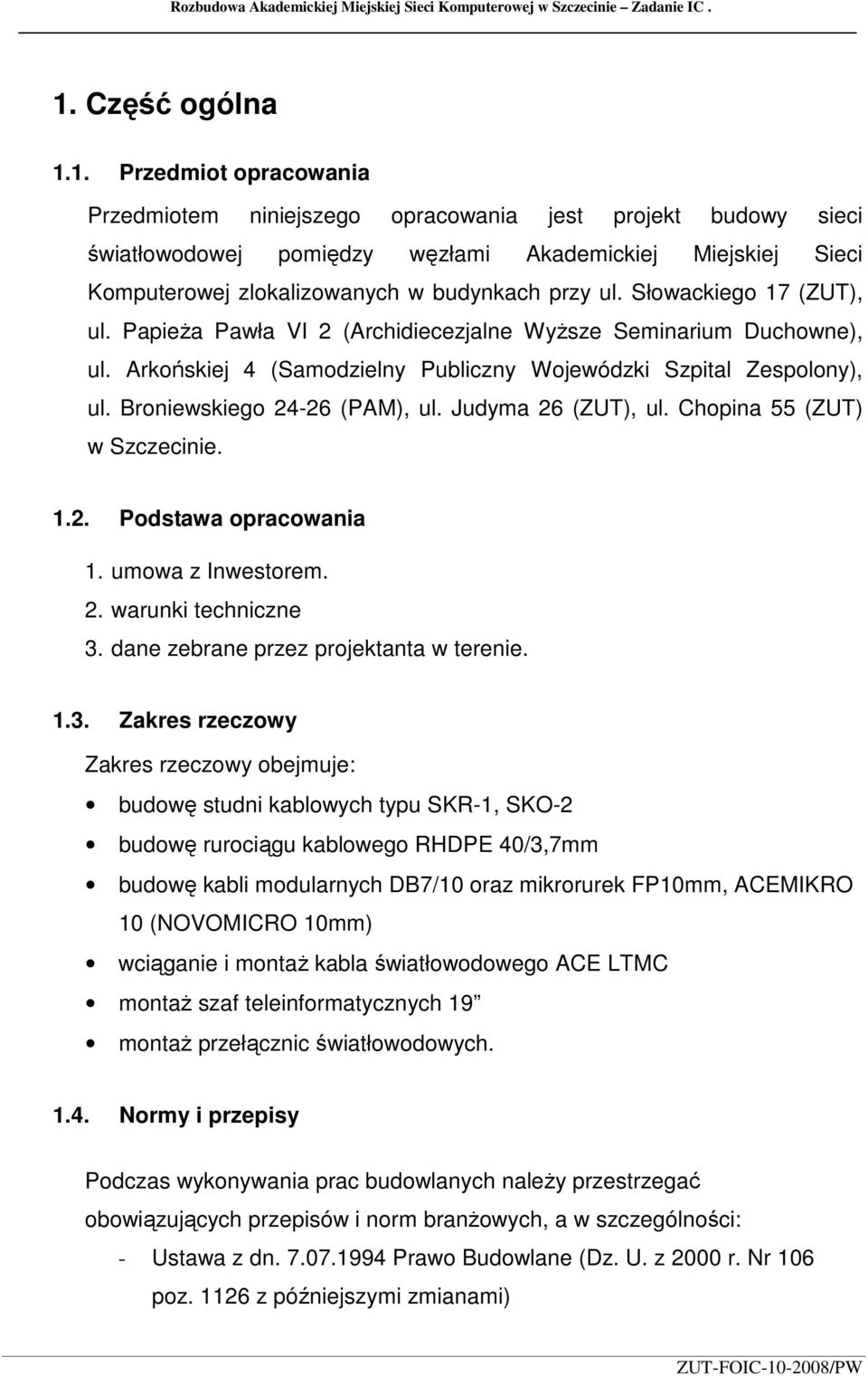

3 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie IC. 1. Część ogólna 1.1. Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt budowy sieci światłowodowej pomiędzy węzłami Akademickiej Miejskiej Sieci Komputerowej zlokalizowanych w budynkach przy ul. Słowackiego 17 (ZUT), ul. PapieŜa Pawła VI 2 (Archidiecezjalne WyŜsze Seminarium Duchowne), ul. Arkońskiej 4 (Samodzielny Publiczny Wojewódzki Szpital Zespolony), ul. Broniewskiego (PAM), ul. Judyma 26 (ZUT), ul. Chopina 55 (ZUT) w Szczecinie Podstawa opracowania 1. umowa z Inwestorem. 2. warunki techniczne 3. dane zebrane przez projektanta w terenie Zakres rzeczowy Zakres rzeczowy obejmuje: budowę studni kablowych typu SKR-1, SKO-2 budowę rurociągu kablowego RHDPE 40/3,7mm budowę kabli modularnych DB7/10 oraz mikrorurek FP10mm, ACEMIKRO 10 (NOVOMICRO 10mm) wciąganie i montaŝ kabla światłowodowego ACE LTMC montaŝ szaf teleinformatycznych 19 montaŝ przełącznic światłowodowych Normy i przepisy Podczas wykonywania prac budowlanych naleŝy przestrzegać obowiązujących przepisów i norm branŝowych, a w szczególności: - Ustawa z dn Prawo Budowlane (Dz. U. z 2000 r. Nr 106 poz z późniejszymi zmianami) ZUT-FOIC /PW

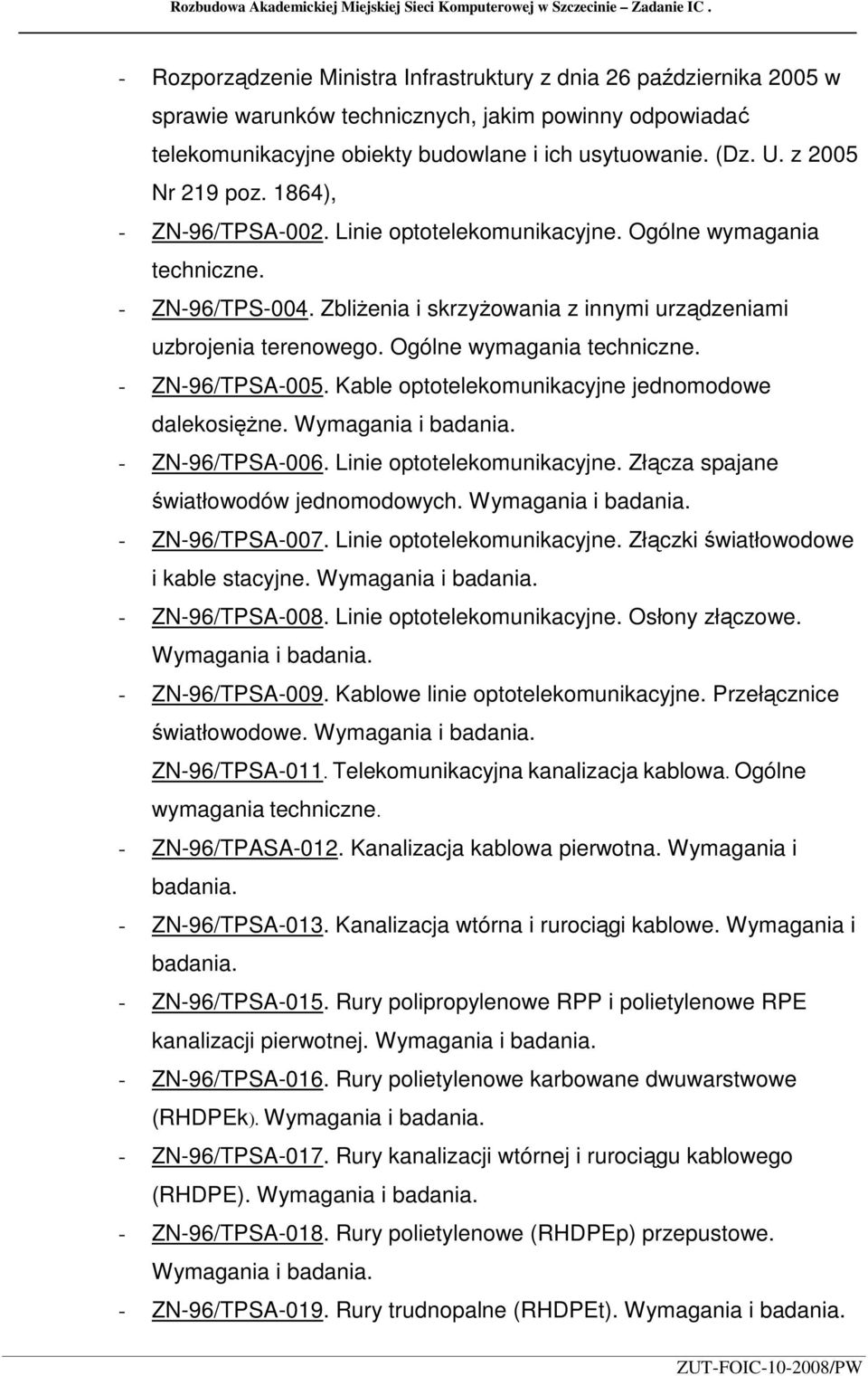

4 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie IC. - Rozporządzenie Ministra Infrastruktury z dnia 26 października 2005 w sprawie warunków technicznych, jakim powinny odpowiadać telekomunikacyjne obiekty budowlane i ich usytuowanie. (Dz. U. z 2005 Nr 219 poz. 1864), - ZN-96/TPSA-002. Linie optotelekomunikacyjne. Ogólne wymagania techniczne. - ZN-96/TPS-004. ZbliŜenia i skrzyŝowania z innymi urządzeniami uzbrojenia terenowego. Ogólne wymagania techniczne. - ZN-96/TPSA-005. Kable optotelekomunikacyjne jednomodowe dalekosięŝne. Wymagania i badania. - ZN-96/TPSA-006. Linie optotelekomunikacyjne. Złącza spajane światłowodów jednomodowych. Wymagania i badania. - ZN-96/TPSA-007. Linie optotelekomunikacyjne. Złączki światłowodowe i kable stacyjne. Wymagania i badania. - ZN-96/TPSA-008. Linie optotelekomunikacyjne. Osłony złączowe. Wymagania i badania. - ZN-96/TPSA-009. Kablowe linie optotelekomunikacyjne. Przełącznice światłowodowe. Wymagania i badania. ZN-96/TPSA-011. Telekomunikacyjna kanalizacja kablowa. Ogólne wymagania techniczne. - ZN-96/TPASA-012. Kanalizacja kablowa pierwotna. Wymagania i badania. - ZN-96/TPSA-013. Kanalizacja wtórna i rurociągi kablowe. Wymagania i badania. - ZN-96/TPSA-015. Rury polipropylenowe RPP i polietylenowe RPE kanalizacji pierwotnej. Wymagania i badania. - ZN-96/TPSA-016. Rury polietylenowe karbowane dwuwarstwowe (RHDPEk). Wymagania i badania. - ZN-96/TPSA-017. Rury kanalizacji wtórnej i rurociągu kablowego (RHDPE). Wymagania i badania. - ZN-96/TPSA-018. Rury polietylenowe (RHDPEp) przepustowe. Wymagania i badania. - ZN-96/TPSA-019. Rury trudnopalne (RHDPEt). Wymagania i badania. ZUT-FOIC /PW

5 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie IC. - ZN-96/TPSA-020. Złączki rur kanalizacji kablowej. Wymagania i badania. - ZN-96/TPSA-021. Uszczelki końców rur kanalizacji kablowej. Wymagania i badania. - ZN-96/TPSA-022. Przywieszka identyfikacyjna. Wymagania i badania. - ZN-96/TPSA-023. Studnie kablowe. Wymagania i badania. - ZN-96/TPSA-024. Zasobnik złączowy. Wymagania i badania. - ZN-96/TPSA-025. Taśmy ostrzegawcze i ostrzegawczo-lokalizacyjne. Wymagania i badania. - ZN-96/TPSA-041. Zabezpieczone pokrywy studni kablowych, dodatkowe (wewnętrzne). Wymagania i badania Inwestor Zachodniopomorski Uniwersytet Technologiczny w Szczecinie Al. Piastów Szczecin 1.6. Wykonawca dokumentacji Infotel Sp. z o.o. Ul. Korsarzy Szczecin 1.7. Opracowania związane z PW Z niniejszym opracowaniem projektowym związane są następujące dokumentacje: Projekt Budowlany Budowa kanalizacji teletechnicznej dla potrzeb Akademickiej Miejskiej Sieci Komputerowej połoŝonej w Szczecinie zadanie IC, Projekt Budowlany Budowa kanalizacji teletechnicznej dla potrzeb Akademickiej Miejskiej Sieci Komputerowej połoŝonej w Szczecinie zadanie IC na terenie zamkniętym kolejowym linia Szczecin TrzebieŜ km. 6,423 ZUT-FOIC /PW

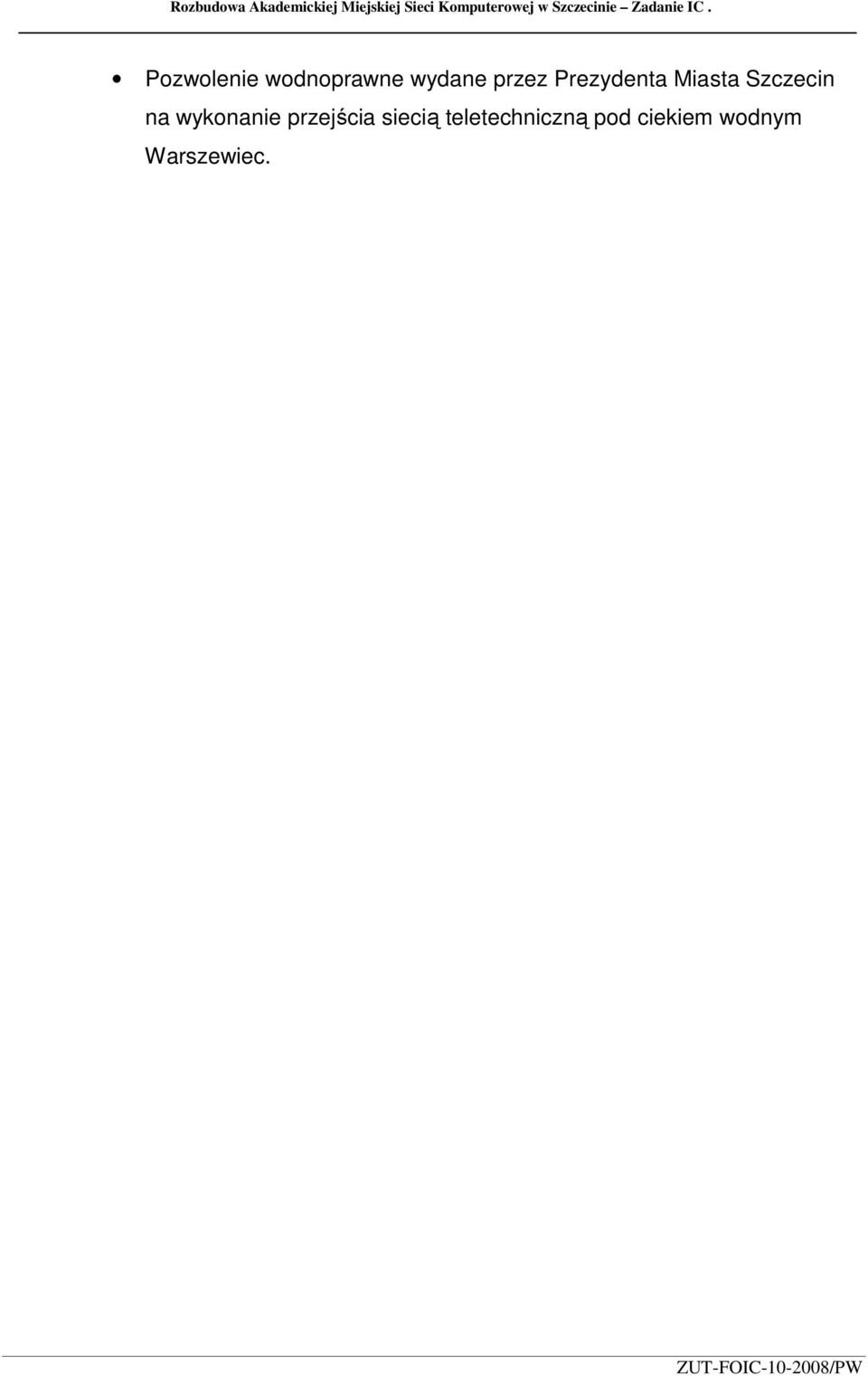

6 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie IC. Pozwolenie wodnoprawne wydane przez Prezydenta Miasta Szczecin na wykonanie przejścia siecią teletechniczną pod ciekiem wodnym Warszewiec. ZUT-FOIC /PW

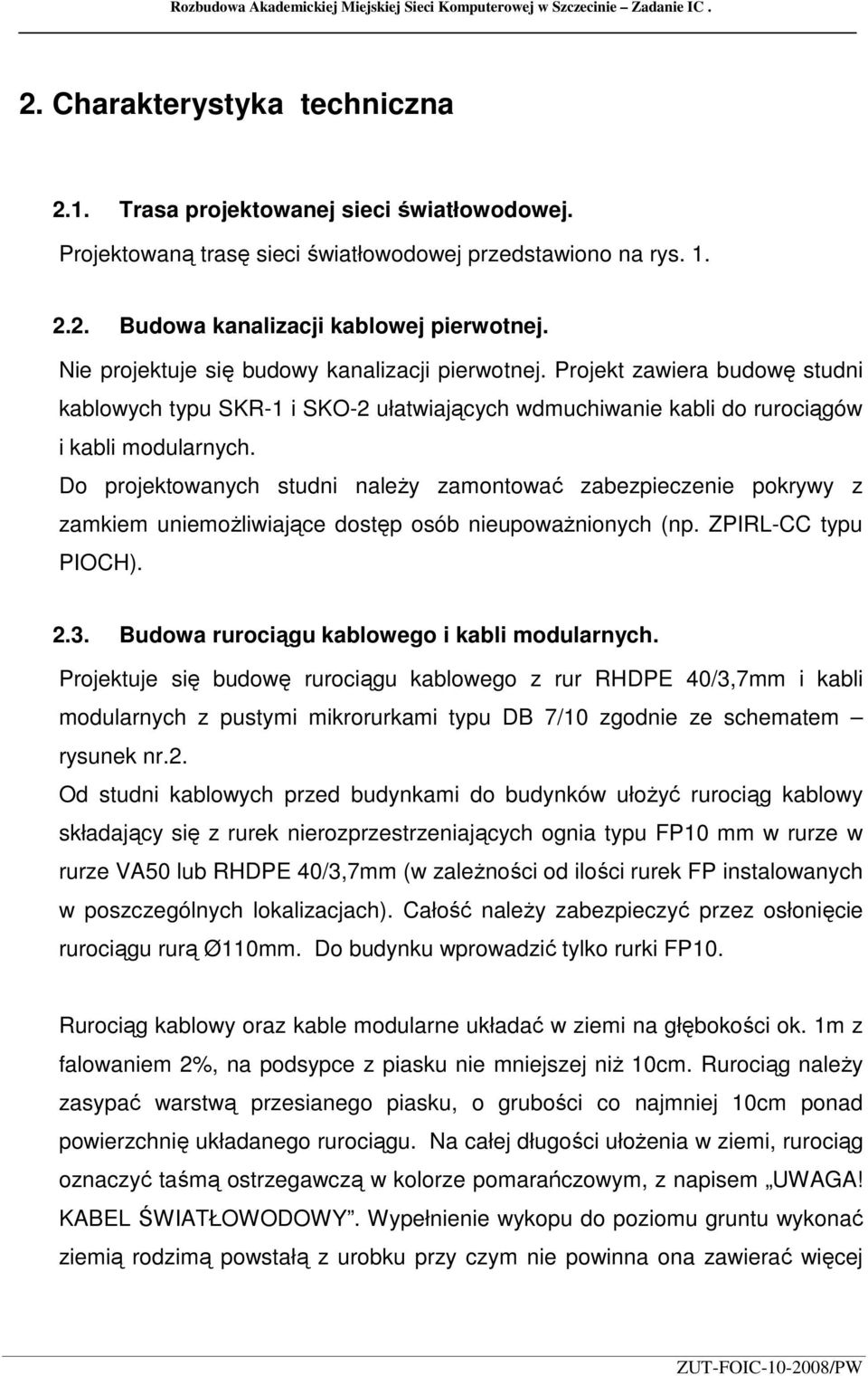

7 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie IC. 2. Charakterystyka techniczna 2.1. Trasa projektowanej sieci światłowodowej. Projektowaną trasę sieci światłowodowej przedstawiono na rys Budowa kanalizacji kablowej pierwotnej. Nie projektuje się budowy kanalizacji pierwotnej. Projekt zawiera budowę studni kablowych typu SKR-1 i SKO-2 ułatwiających wdmuchiwanie kabli do rurociągów i kabli modularnych. Do projektowanych studni naleŝy zamontować zabezpieczenie pokrywy z zamkiem uniemoŝliwiające dostęp osób nieupowaŝnionych (np. ZPIRL-CC typu PIOCH) Budowa rurociągu kablowego i kabli modularnych. Projektuje się budowę rurociągu kablowego z rur RHDPE 40/3,7mm i kabli modularnych z pustymi mikrorurkami typu DB 7/10 zgodnie ze schematem rysunek nr.2. Od studni kablowych przed budynkami do budynków ułoŝyć rurociąg kablowy składający się z rurek nierozprzestrzeniających ognia typu FP10 mm w rurze w rurze VA50 lub RHDPE 40/3,7mm (w zaleŝności od ilości rurek FP instalowanych w poszczególnych lokalizacjach). Całość naleŝy zabezpieczyć przez osłonięcie rurociągu rurą Ø110mm. Do budynku wprowadzić tylko rurki FP10. Rurociąg kablowy oraz kable modularne układać w ziemi na głębokości ok. 1m z falowaniem 2%, na podsypce z piasku nie mniejszej niŝ 10cm. Rurociąg naleŝy zasypać warstwą przesianego piasku, o grubości co najmniej 10cm ponad powierzchnię układanego rurociągu. Na całej długości ułoŝenia w ziemi, rurociąg oznaczyć taśmą ostrzegawczą w kolorze pomarańczowym, z napisem UWAGA! KABEL ŚWIATŁOWODOWY. Wypełnienie wykopu do poziomu gruntu wykonać ziemią rodzimą powstałą z urobku przy czym nie powinna ona zawierać więcej ZUT-FOIC /PW

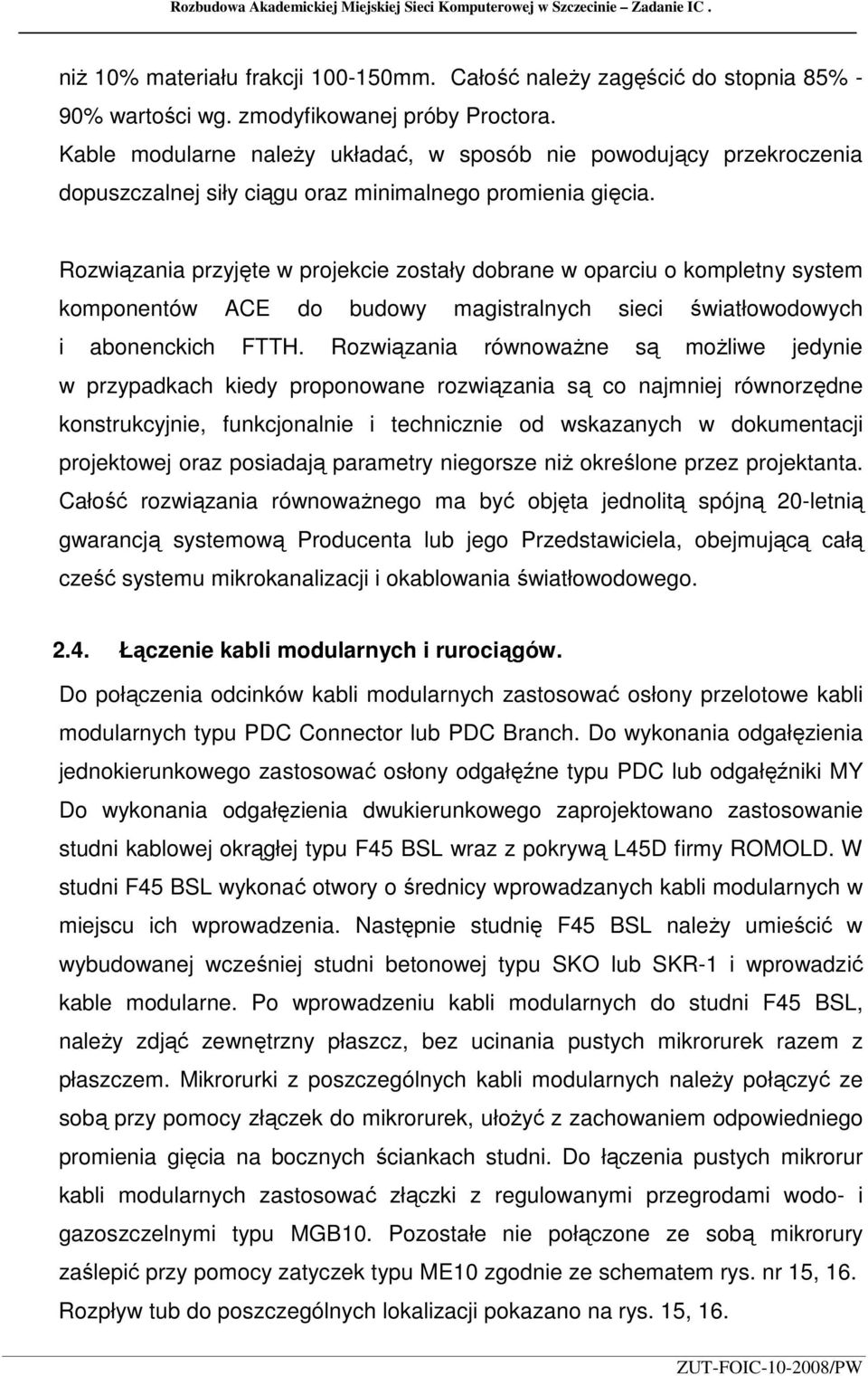

8 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie IC. niŝ 10% materiału frakcji mm. Całość naleŝy zagęścić do stopnia 85% - 90% wartości wg. zmodyfikowanej próby Proctora. Kable modularne naleŝy układać, w sposób nie powodujący przekroczenia dopuszczalnej siły ciągu oraz minimalnego promienia gięcia. Rozwiązania przyjęte w projekcie zostały dobrane w oparciu o kompletny system komponentów ACE do budowy magistralnych sieci światłowodowych i abonenckich FTTH. Rozwiązania równowaŝne są moŝliwe jedynie w przypadkach kiedy proponowane rozwiązania są co najmniej równorzędne konstrukcyjnie, funkcjonalnie i technicznie od wskazanych w dokumentacji projektowej oraz posiadają parametry niegorsze niŝ określone przez projektanta. Całość rozwiązania równowaŝnego ma być objęta jednolitą spójną 20-letnią gwarancją systemową Producenta lub jego Przedstawiciela, obejmującą całą cześć systemu mikrokanalizacji i okablowania światłowodowego Łączenie kabli modularnych i rurociągów. Do połączenia odcinków kabli modularnych zastosować osłony przelotowe kabli modularnych typu PDC Connector lub PDC Branch. Do wykonania odgałęzienia jednokierunkowego zastosować osłony odgałęźne typu PDC lub odgałęźniki MY Do wykonania odgałęzienia dwukierunkowego zaprojektowano zastosowanie studni kablowej okrągłej typu F45 BSL wraz z pokrywą L45D firmy ROMOLD. W studni F45 BSL wykonać otwory o średnicy wprowadzanych kabli modularnych w miejscu ich wprowadzenia. Następnie studnię F45 BSL naleŝy umieścić w wybudowanej wcześniej studni betonowej typu SKO lub SKR-1 i wprowadzić kable modularne. Po wprowadzeniu kabli modularnych do studni F45 BSL, naleŝy zdjąć zewnętrzny płaszcz, bez ucinania pustych mikrorurek razem z płaszczem. Mikrorurki z poszczególnych kabli modularnych naleŝy połączyć ze sobą przy pomocy złączek do mikrorurek, ułoŝyć z zachowaniem odpowiedniego promienia gięcia na bocznych ściankach studni. Do łączenia pustych mikrorur kabli modularnych zastosować złączki z regulowanymi przegrodami wodo- i gazoszczelnymi typu MGB10. Pozostałe nie połączone ze sobą mikrorury zaślepić przy pomocy zatyczek typu ME10 zgodnie ze schematem rys. nr 15, 16. Rozpływ tub do poszczególnych lokalizacji pokazano na rys. 15, 16. ZUT-FOIC /PW

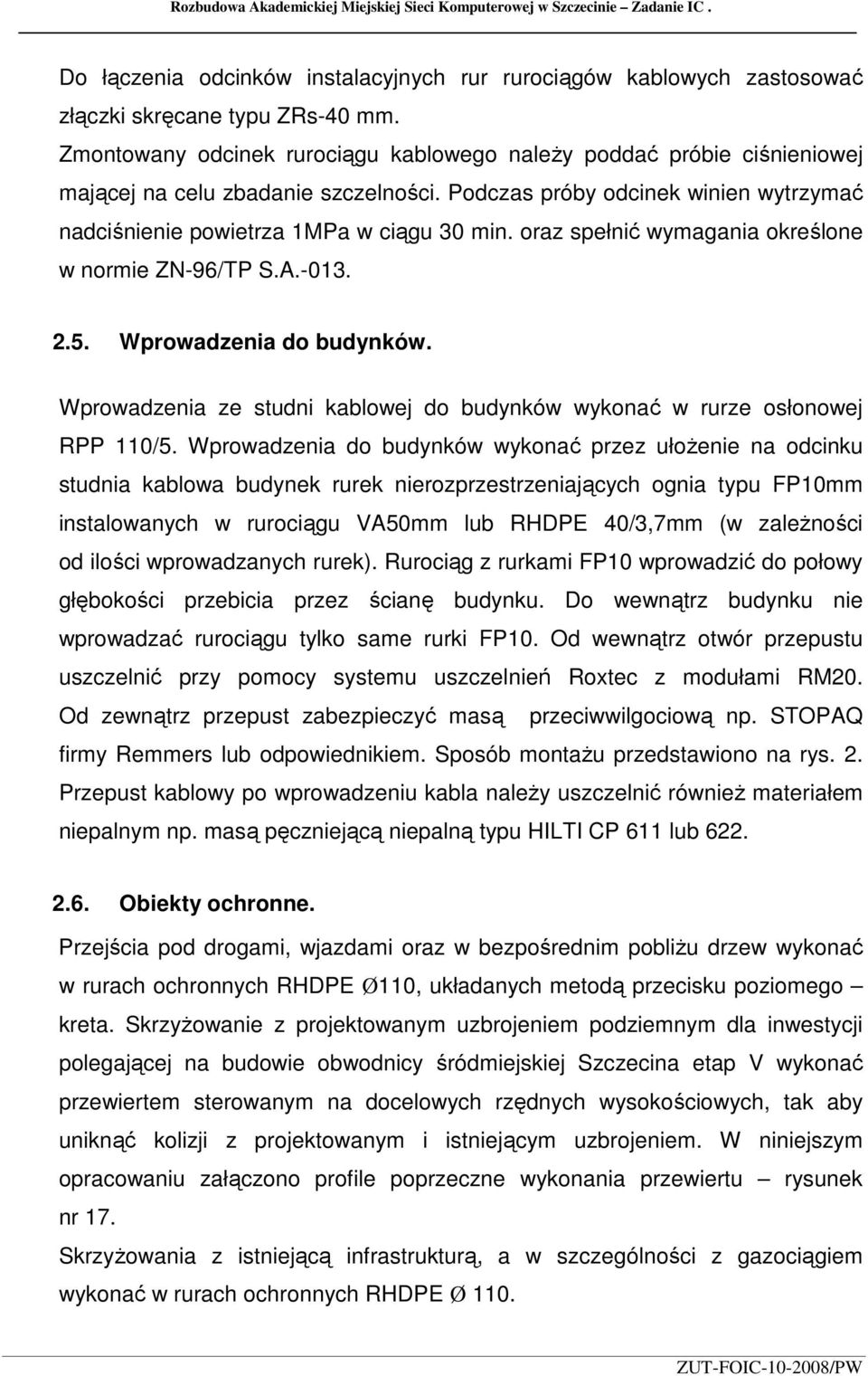

9 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie IC. Do łączenia odcinków instalacyjnych rur rurociągów kablowych zastosować złączki skręcane typu ZRs-40 mm. Zmontowany odcinek rurociągu kablowego naleŝy poddać próbie ciśnieniowej mającej na celu zbadanie szczelności. Podczas próby odcinek winien wytrzymać nadciśnienie powietrza 1MPa w ciągu 30 min. oraz spełnić wymagania określone w normie ZN-96/TP S.A Wprowadzenia do budynków. Wprowadzenia ze studni kablowej do budynków wykonać w rurze osłonowej RPP 110/5. Wprowadzenia do budynków wykonać przez ułoŝenie na odcinku studnia kablowa budynek rurek nierozprzestrzeniających ognia typu FP10mm instalowanych w rurociągu VA50mm lub RHDPE 40/3,7mm (w zaleŝności od ilości wprowadzanych rurek). Rurociąg z rurkami FP10 wprowadzić do połowy głębokości przebicia przez ścianę budynku. Do wewnątrz budynku nie wprowadzać rurociągu tylko same rurki FP10. Od wewnątrz otwór przepustu uszczelnić przy pomocy systemu uszczelnień Roxtec z modułami RM20. Od zewnątrz przepust zabezpieczyć masą przeciwwilgociową np. STOPAQ firmy Remmers lub odpowiednikiem. Sposób montaŝu przedstawiono na rys. 2. Przepust kablowy po wprowadzeniu kabla naleŝy uszczelnić równieŝ materiałem niepalnym np. masą pęczniejącą niepalną typu HILTI CP 611 lub Obiekty ochronne. Przejścia pod drogami, wjazdami oraz w bezpośrednim pobliŝu drzew wykonać w rurach ochronnych RHDPE Ø110, układanych metodą przecisku poziomego kreta. SkrzyŜowanie z projektowanym uzbrojeniem podziemnym dla inwestycji polegającej na budowie obwodnicy śródmiejskiej Szczecina etap V wykonać przewiertem sterowanym na docelowych rzędnych wysokościowych, tak aby uniknąć kolizji z projektowanym i istniejącym uzbrojeniem. W niniejszym opracowaniu załączono profile poprzeczne wykonania przewiertu rysunek nr 17. SkrzyŜowania z istniejącą infrastrukturą, a w szczególności z gazociągiem wykonać w rurach ochronnych RHDPE Ø 110. ZUT-FOIC /PW

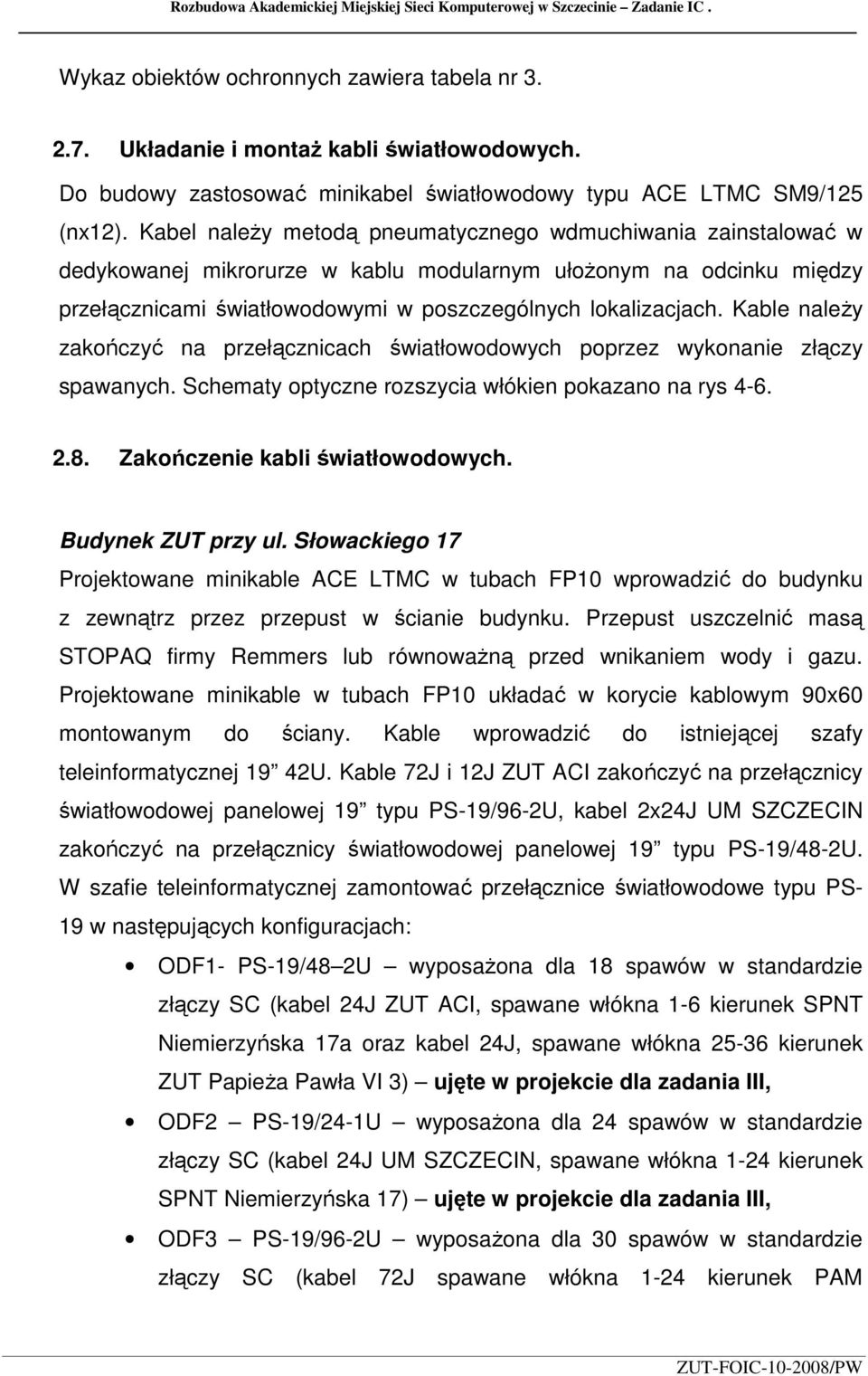

10 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie IC. Wykaz obiektów ochronnych zawiera tabela nr Układanie i montaŝ kabli światłowodowych. Do budowy zastosować minikabel światłowodowy typu ACE LTMC SM9/125 (nx12). Kabel naleŝy metodą pneumatycznego wdmuchiwania zainstalować w dedykowanej mikrorurze w kablu modularnym ułoŝonym na odcinku między przełącznicami światłowodowymi w poszczególnych lokalizacjach. Kable naleŝy zakończyć na przełącznicach światłowodowych poprzez wykonanie złączy spawanych. Schematy optyczne rozszycia włókien pokazano na rys Zakończenie kabli światłowodowych. Budynek ZUT przy ul. Słowackiego 17 Projektowane minikable ACE LTMC w tubach FP10 wprowadzić do budynku z zewnątrz przez przepust w ścianie budynku. Przepust uszczelnić masą STOPAQ firmy Remmers lub równowaŝną przed wnikaniem wody i gazu. Projektowane minikable w tubach FP10 układać w korycie kablowym 90x60 montowanym do ściany. Kable wprowadzić do istniejącej szafy teleinformatycznej 19 42U. Kable 72J i 12J ZUT ACI zakończyć na przełącznicy światłowodowej panelowej 19 typu PS-19/96-2U, kabel 2x24J UM SZCZECIN zakończyć na przełącznicy światłowodowej panelowej 19 typu PS-19/48-2U. W szafie teleinformatycznej zamontować przełącznice światłowodowe typu PS- 19 w następujących konfiguracjach: ODF1- PS-19/48 2U wyposaŝona dla 18 spawów w standardzie złączy SC (kabel 24J ZUT ACI, spawane włókna 1-6 kierunek SPNT Niemierzyńska 17a oraz kabel 24J, spawane włókna kierunek ZUT PapieŜa Pawła VI 3) ujęte w projekcie dla zadania III, ODF2 PS-19/24-1U wyposaŝona dla 24 spawów w standardzie złączy SC (kabel 24J UM SZCZECIN, spawane włókna 1-24 kierunek SPNT Niemierzyńska 17) ujęte w projekcie dla zadania III, ODF3 PS-19/96-2U wyposaŝona dla 30 spawów w standardzie złączy SC (kabel 72J spawane włókna 1-24 kierunek PAM ZUT-FOIC /PW

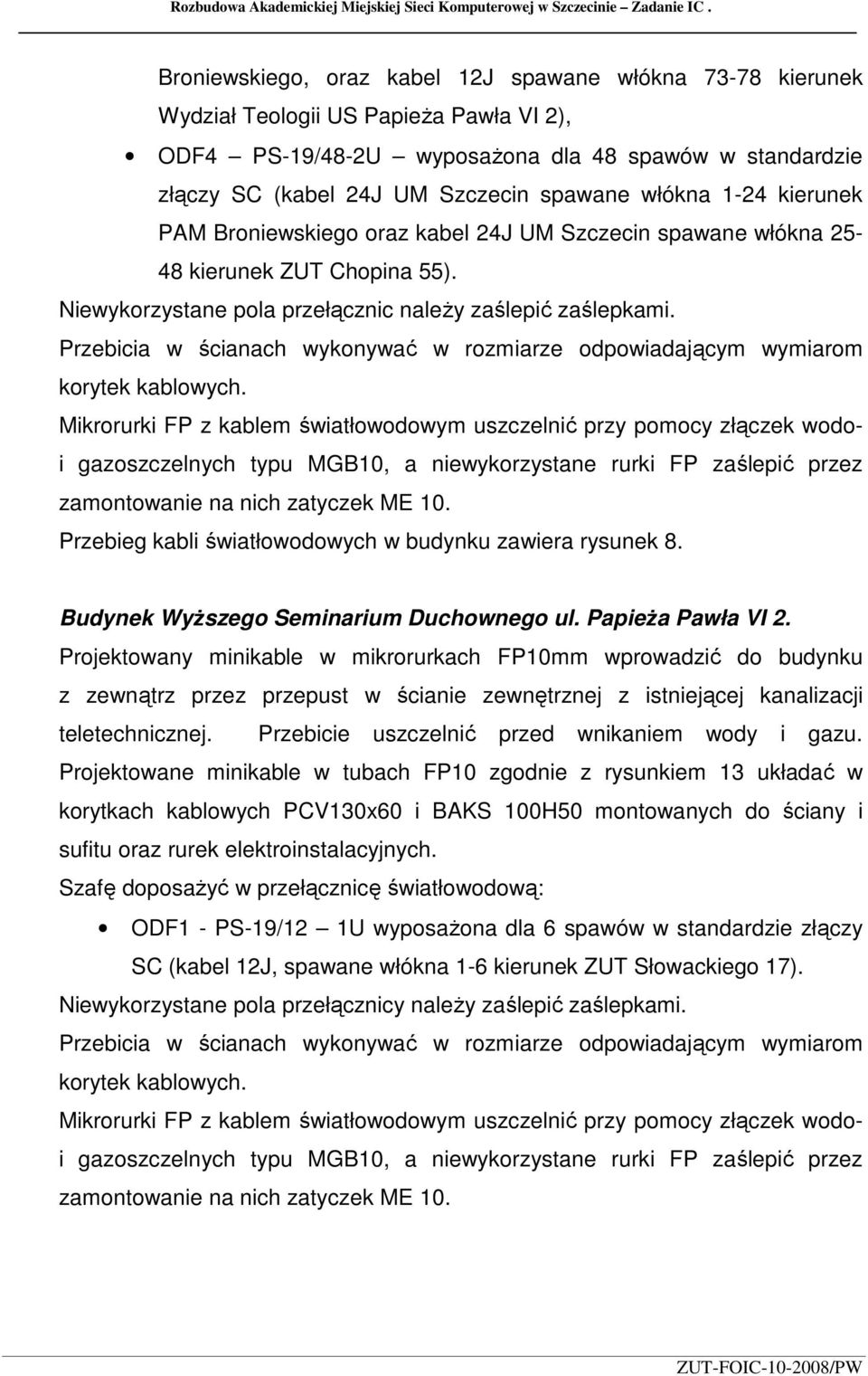

11 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie IC. Broniewskiego, oraz kabel 12J spawane włókna kierunek Wydział Teologii US PapieŜa Pawła VI 2), ODF4 PS-19/48-2U wyposaŝona dla 48 spawów w standardzie złączy SC (kabel 24J UM Szczecin spawane włókna 1-24 kierunek PAM Broniewskiego oraz kabel 24J UM Szczecin spawane włókna kierunek ZUT Chopina 55). Niewykorzystane pola przełącznic naleŝy zaślepić zaślepkami. Przebicia w ścianach wykonywać w rozmiarze odpowiadającym wymiarom korytek kablowych. Mikrorurki FP z kablem światłowodowym uszczelnić przy pomocy złączek wodoi gazoszczelnych typu MGB10, a niewykorzystane rurki FP zaślepić przez zamontowanie na nich zatyczek ME 10. Przebieg kabli światłowodowych w budynku zawiera rysunek 8. Budynek WyŜszego Seminarium Duchownego ul. PapieŜa Pawła VI 2. Projektowany minikable w mikrorurkach FP10mm wprowadzić do budynku z zewnątrz przez przepust w ścianie zewnętrznej z istniejącej kanalizacji teletechnicznej. Przebicie uszczelnić przed wnikaniem wody i gazu. Projektowane minikable w tubach FP10 zgodnie z rysunkiem 13 układać w korytkach kablowych PCV130x60 i BAKS 100H50 montowanych do ściany i sufitu oraz rurek elektroinstalacyjnych. Szafę doposaŝyć w przełącznicę światłowodową: ODF1 - PS-19/12 1U wyposaŝona dla 6 spawów w standardzie złączy SC (kabel 12J, spawane włókna 1-6 kierunek ZUT Słowackiego 17). Niewykorzystane pola przełącznicy naleŝy zaślepić zaślepkami. Przebicia w ścianach wykonywać w rozmiarze odpowiadającym wymiarom korytek kablowych. Mikrorurki FP z kablem światłowodowym uszczelnić przy pomocy złączek wodoi gazoszczelnych typu MGB10, a niewykorzystane rurki FP zaślepić przez zamontowanie na nich zatyczek ME 10. ZUT-FOIC /PW

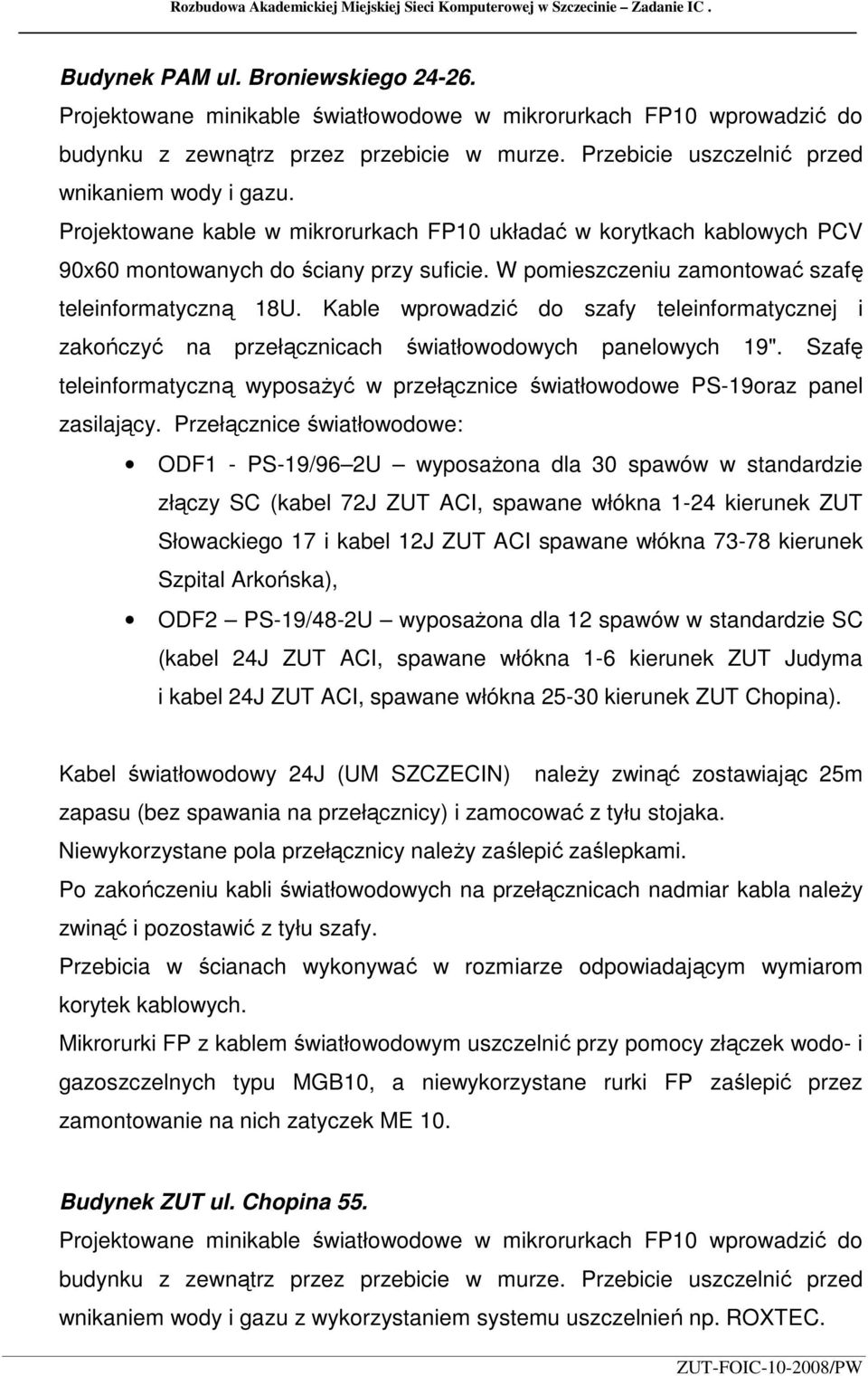

12 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie IC. Budynek PAM ul. Broniewskiego Projektowane minikable światłowodowe w mikrorurkach FP10 wprowadzić do budynku z zewnątrz przez przebicie w murze. Przebicie uszczelnić przed wnikaniem wody i gazu. Projektowane kable w mikrorurkach FP10 układać w korytkach kablowych PCV 90x60 montowanych do ściany przy suficie. W pomieszczeniu zamontować szafę teleinformatyczną 18U. Kable wprowadzić do szafy teleinformatycznej i zakończyć na przełącznicach światłowodowych panelowych 19". Szafę teleinformatyczną wyposaŝyć w przełącznice światłowodowe PS-19oraz panel zasilający. Przełącznice światłowodowe: ODF1 - PS-19/96 2U wyposaŝona dla 30 spawów w standardzie złączy SC (kabel 72J ZUT ACI, spawane włókna 1-24 kierunek ZUT Słowackiego 17 i kabel 12J ZUT ACI spawane włókna kierunek Szpital Arkońska), ODF2 PS-19/48-2U wyposaŝona dla 12 spawów w standardzie SC (kabel 24J ZUT ACI, spawane włókna 1-6 kierunek ZUT Judyma i kabel 24J ZUT ACI, spawane włókna kierunek ZUT Chopina). Kabel światłowodowy 24J (UM SZCZECIN) naleŝy zwinąć zostawiając 25m zapasu (bez spawania na przełącznicy) i zamocować z tyłu stojaka. Niewykorzystane pola przełącznicy naleŝy zaślepić zaślepkami. Po zakończeniu kabli światłowodowych na przełącznicach nadmiar kabla naleŝy zwinąć i pozostawić z tyłu szafy. Przebicia w ścianach wykonywać w rozmiarze odpowiadającym wymiarom korytek kablowych. Mikrorurki FP z kablem światłowodowym uszczelnić przy pomocy złączek wodo- i gazoszczelnych typu MGB10, a niewykorzystane rurki FP zaślepić przez zamontowanie na nich zatyczek ME 10. Budynek ZUT ul. Chopina 55. Projektowane minikable światłowodowe w mikrorurkach FP10 wprowadzić do budynku z zewnątrz przez przebicie w murze. Przebicie uszczelnić przed wnikaniem wody i gazu z wykorzystaniem systemu uszczelnień np. ROXTEC. ZUT-FOIC /PW

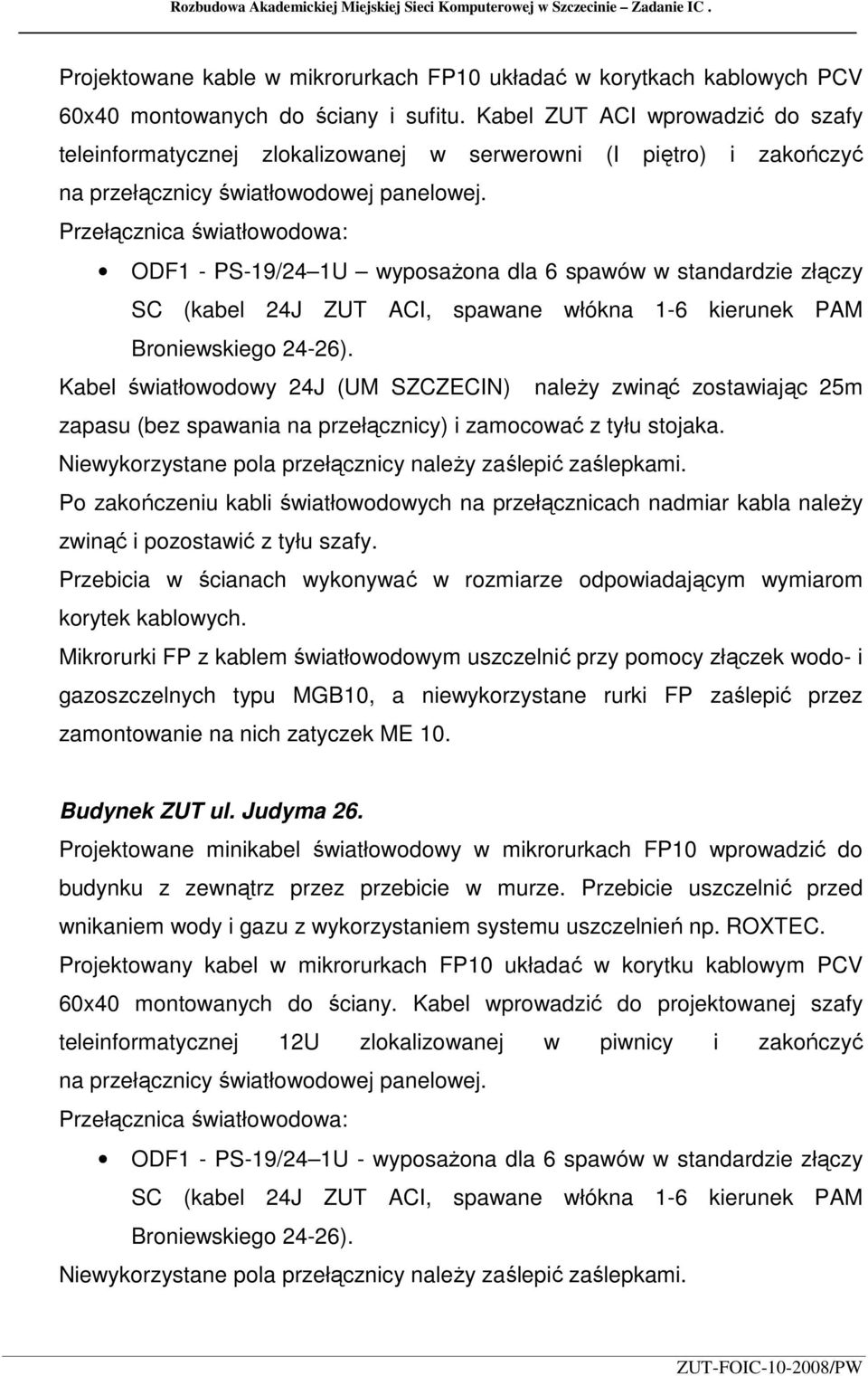

13 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie IC. Projektowane kable w mikrorurkach FP10 układać w korytkach kablowych PCV 60x40 montowanych do ściany i sufitu. Kabel ZUT ACI wprowadzić do szafy teleinformatycznej zlokalizowanej w serwerowni (I piętro) i zakończyć na przełącznicy światłowodowej panelowej. Przełącznica światłowodowa: ODF1 - PS-19/24 1U wyposaŝona dla 6 spawów w standardzie złączy SC (kabel 24J ZUT ACI, spawane włókna 1-6 kierunek PAM Broniewskiego 24-26). Kabel światłowodowy 24J (UM SZCZECIN) naleŝy zwinąć zostawiając 25m zapasu (bez spawania na przełącznicy) i zamocować z tyłu stojaka. Niewykorzystane pola przełącznicy naleŝy zaślepić zaślepkami. Po zakończeniu kabli światłowodowych na przełącznicach nadmiar kabla naleŝy zwinąć i pozostawić z tyłu szafy. Przebicia w ścianach wykonywać w rozmiarze odpowiadającym wymiarom korytek kablowych. Mikrorurki FP z kablem światłowodowym uszczelnić przy pomocy złączek wodo- i gazoszczelnych typu MGB10, a niewykorzystane rurki FP zaślepić przez zamontowanie na nich zatyczek ME 10. Budynek ZUT ul. Judyma 26. Projektowane minikabel światłowodowy w mikrorurkach FP10 wprowadzić do budynku z zewnątrz przez przebicie w murze. Przebicie uszczelnić przed wnikaniem wody i gazu z wykorzystaniem systemu uszczelnień np. ROXTEC. Projektowany kabel w mikrorurkach FP10 układać w korytku kablowym PCV 60x40 montowanych do ściany. Kabel wprowadzić do projektowanej szafy teleinformatycznej 12U zlokalizowanej w piwnicy i zakończyć na przełącznicy światłowodowej panelowej. Przełącznica światłowodowa: ODF1 - PS-19/24 1U - wyposaŝona dla 6 spawów w standardzie złączy SC (kabel 24J ZUT ACI, spawane włókna 1-6 kierunek PAM Broniewskiego 24-26). Niewykorzystane pola przełącznicy naleŝy zaślepić zaślepkami. ZUT-FOIC /PW

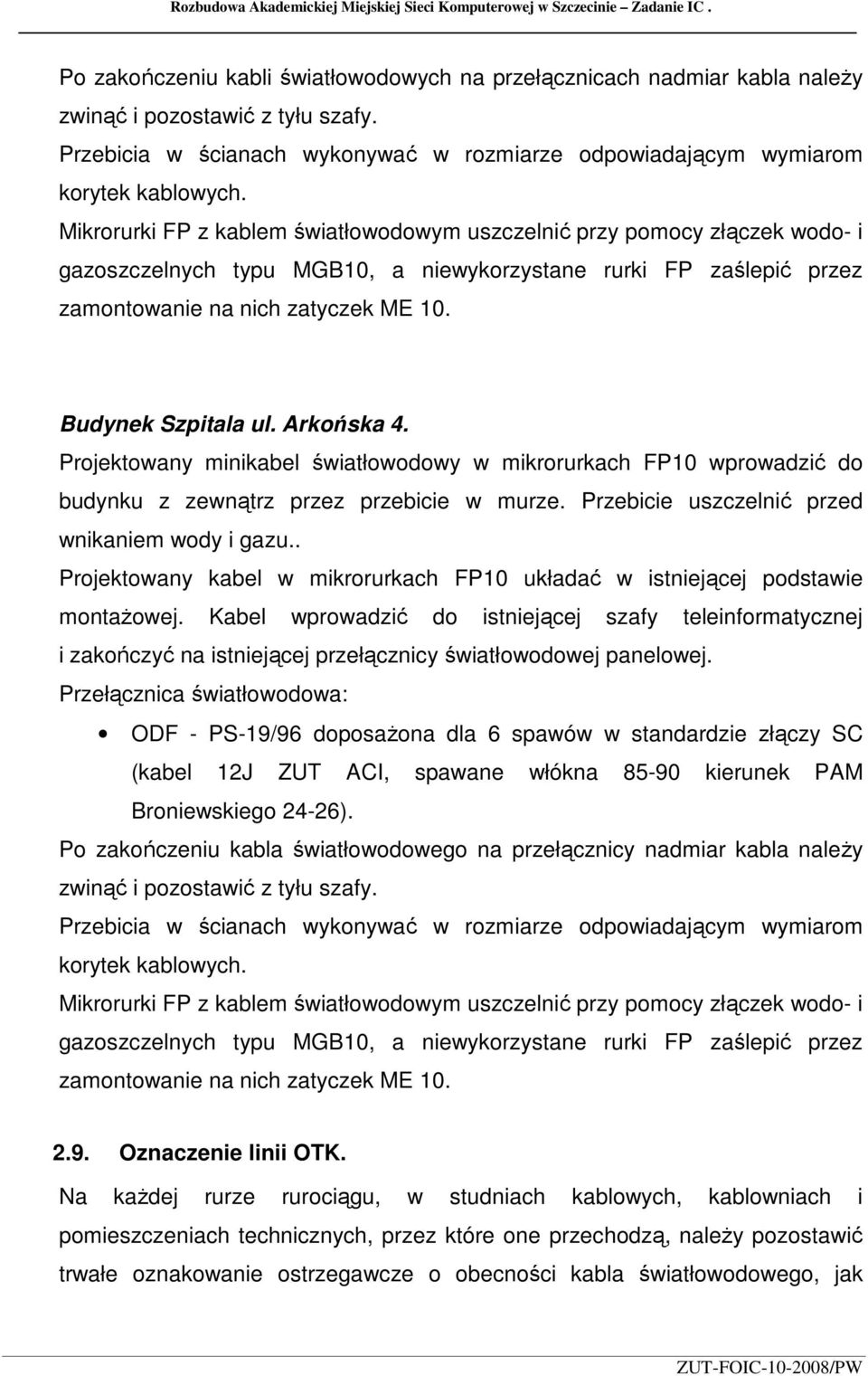

14 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie IC. Po zakończeniu kabli światłowodowych na przełącznicach nadmiar kabla naleŝy zwinąć i pozostawić z tyłu szafy. Przebicia w ścianach wykonywać w rozmiarze odpowiadającym wymiarom korytek kablowych. Mikrorurki FP z kablem światłowodowym uszczelnić przy pomocy złączek wodo- i gazoszczelnych typu MGB10, a niewykorzystane rurki FP zaślepić przez zamontowanie na nich zatyczek ME 10. Budynek Szpitala ul. Arkońska 4. Projektowany minikabel światłowodowy w mikrorurkach FP10 wprowadzić do budynku z zewnątrz przez przebicie w murze. Przebicie uszczelnić przed wnikaniem wody i gazu.. Projektowany kabel w mikrorurkach FP10 układać w istniejącej podstawie montaŝowej. Kabel wprowadzić do istniejącej szafy teleinformatycznej i zakończyć na istniejącej przełącznicy światłowodowej panelowej. Przełącznica światłowodowa: ODF - PS-19/96 doposaŝona dla 6 spawów w standardzie złączy SC (kabel 12J ZUT ACI, spawane włókna kierunek PAM Broniewskiego 24-26). Po zakończeniu kabla światłowodowego na przełącznicy nadmiar kabla naleŝy zwinąć i pozostawić z tyłu szafy. Przebicia w ścianach wykonywać w rozmiarze odpowiadającym wymiarom korytek kablowych. Mikrorurki FP z kablem światłowodowym uszczelnić przy pomocy złączek wodo- i gazoszczelnych typu MGB10, a niewykorzystane rurki FP zaślepić przez zamontowanie na nich zatyczek ME Oznaczenie linii OTK. Na kaŝdej rurze rurociągu, w studniach kablowych, kablowniach i pomieszczeniach technicznych, przez które one przechodzą, naleŝy pozostawić trwałe oznakowanie ostrzegawcze o obecności kabla światłowodowego, jak ZUT-FOIC /PW

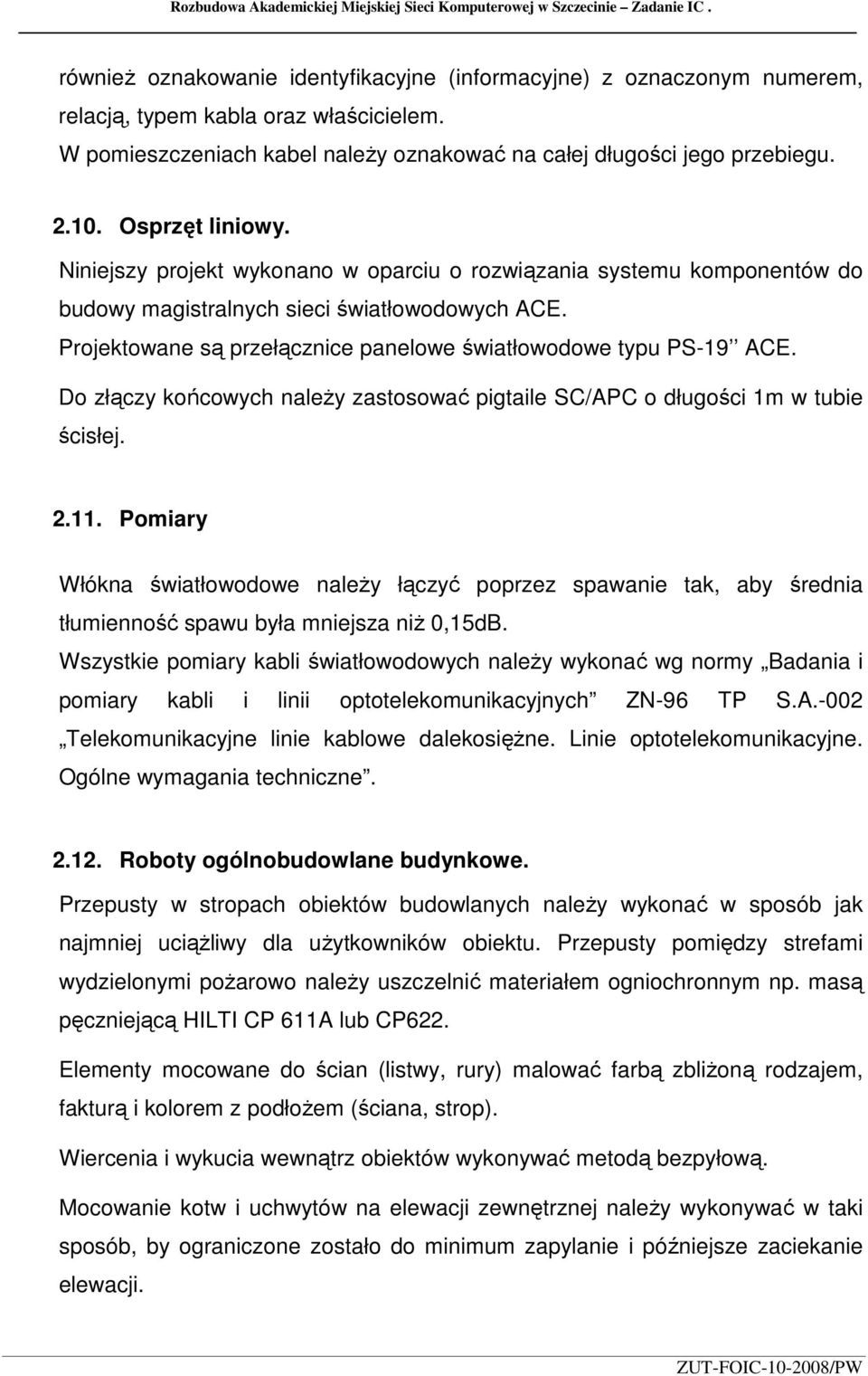

15 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie IC. równieŝ oznakowanie identyfikacyjne (informacyjne) z oznaczonym numerem, relacją, typem kabla oraz właścicielem. W pomieszczeniach kabel naleŝy oznakować na całej długości jego przebiegu Osprzęt liniowy. Niniejszy projekt wykonano w oparciu o rozwiązania systemu komponentów do budowy magistralnych sieci światłowodowych ACE. Projektowane są przełącznice panelowe światłowodowe typu PS-19 ACE. Do złączy końcowych naleŝy zastosować pigtaile SC/APC o długości 1m w tubie ścisłej Pomiary Włókna światłowodowe naleŝy łączyć poprzez spawanie tak, aby średnia tłumienność spawu była mniejsza niŝ 0,15dB. Wszystkie pomiary kabli światłowodowych naleŝy wykonać wg normy Badania i pomiary kabli i linii optotelekomunikacyjnych ZN-96 TP S.A.-002 Telekomunikacyjne linie kablowe dalekosięŝne. Linie optotelekomunikacyjne. Ogólne wymagania techniczne Roboty ogólnobudowlane budynkowe. Przepusty w stropach obiektów budowlanych naleŝy wykonać w sposób jak najmniej uciąŝliwy dla uŝytkowników obiektu. Przepusty pomiędzy strefami wydzielonymi poŝarowo naleŝy uszczelnić materiałem ogniochronnym np. masą pęczniejącą HILTI CP 611A lub CP622. Elementy mocowane do ścian (listwy, rury) malować farbą zbliŝoną rodzajem, fakturą i kolorem z podłoŝem (ściana, strop). Wiercenia i wykucia wewnątrz obiektów wykonywać metodą bezpyłową. Mocowanie kotw i uchwytów na elewacji zewnętrznej naleŝy wykonywać w taki sposób, by ograniczone zostało do minimum zapylanie i późniejsze zaciekanie elewacji. ZUT-FOIC /PW

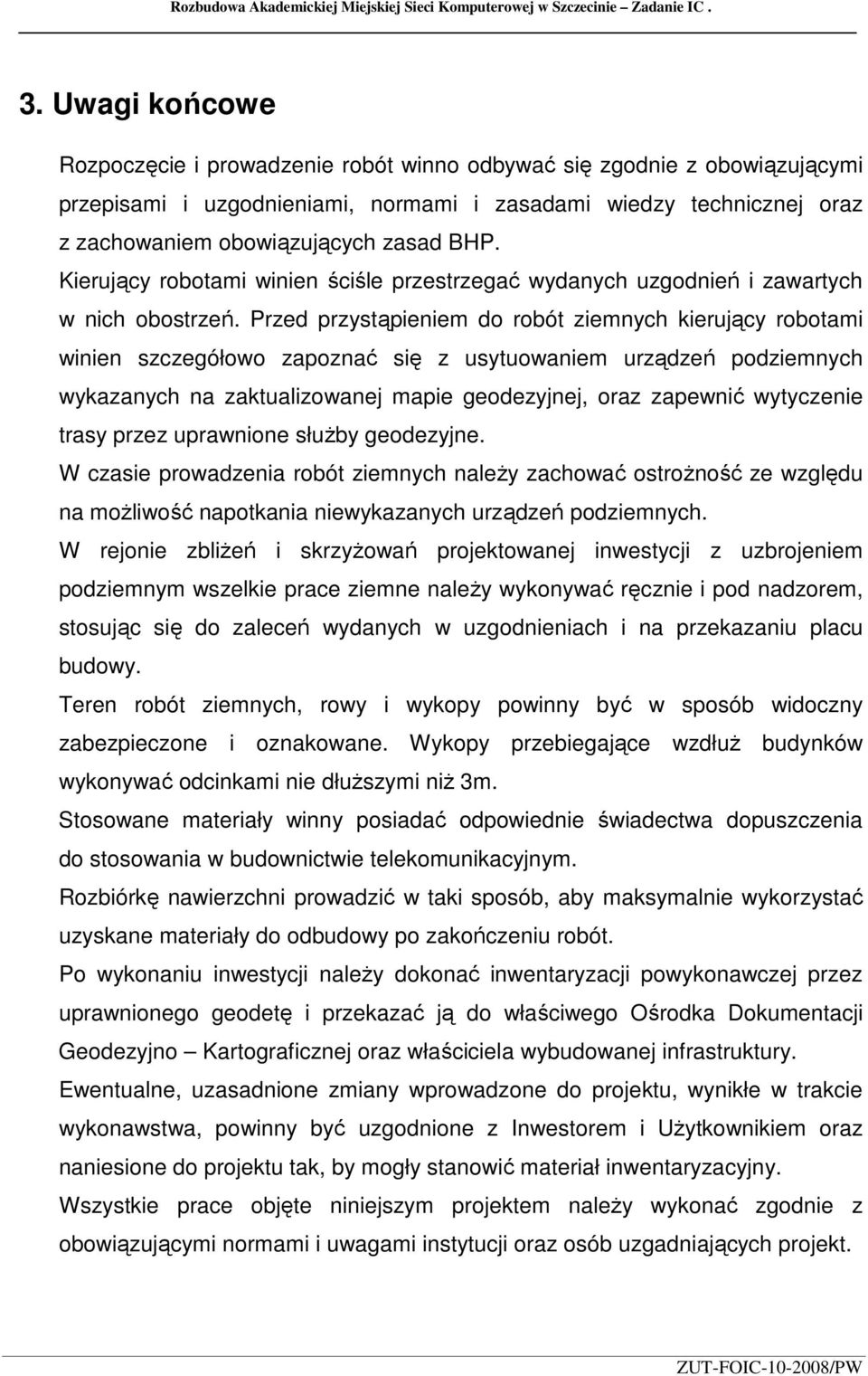

16 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie IC. 3. Uwagi końcowe Rozpoczęcie i prowadzenie robót winno odbywać się zgodnie z obowiązującymi przepisami i uzgodnieniami, normami i zasadami wiedzy technicznej oraz z zachowaniem obowiązujących zasad BHP. Kierujący robotami winien ściśle przestrzegać wydanych uzgodnień i zawartych w nich obostrzeń. Przed przystąpieniem do robót ziemnych kierujący robotami winien szczegółowo zapoznać się z usytuowaniem urządzeń podziemnych wykazanych na zaktualizowanej mapie geodezyjnej, oraz zapewnić wytyczenie trasy przez uprawnione słuŝby geodezyjne. W czasie prowadzenia robót ziemnych naleŝy zachować ostroŝność ze względu na moŝliwość napotkania niewykazanych urządzeń podziemnych. W rejonie zbliŝeń i skrzyŝowań projektowanej inwestycji z uzbrojeniem podziemnym wszelkie prace ziemne naleŝy wykonywać ręcznie i pod nadzorem, stosując się do zaleceń wydanych w uzgodnieniach i na przekazaniu placu budowy. Teren robót ziemnych, rowy i wykopy powinny być w sposób widoczny zabezpieczone i oznakowane. Wykopy przebiegające wzdłuŝ budynków wykonywać odcinkami nie dłuŝszymi niŝ 3m. Stosowane materiały winny posiadać odpowiednie świadectwa dopuszczenia do stosowania w budownictwie telekomunikacyjnym. Rozbiórkę nawierzchni prowadzić w taki sposób, aby maksymalnie wykorzystać uzyskane materiały do odbudowy po zakończeniu robót. Po wykonaniu inwestycji naleŝy dokonać inwentaryzacji powykonawczej przez uprawnionego geodetę i przekazać ją do właściwego Ośrodka Dokumentacji Geodezyjno Kartograficznej oraz właściciela wybudowanej infrastruktury. Ewentualne, uzasadnione zmiany wprowadzone do projektu, wynikłe w trakcie wykonawstwa, powinny być uzgodnione z Inwestorem i UŜytkownikiem oraz naniesione do projektu tak, by mogły stanowić materiał inwentaryzacyjny. Wszystkie prace objęte niniejszym projektem naleŝy wykonać zgodnie z obowiązującymi normami i uwagami instytucji oraz osób uzgadniających projekt. ZUT-FOIC /PW

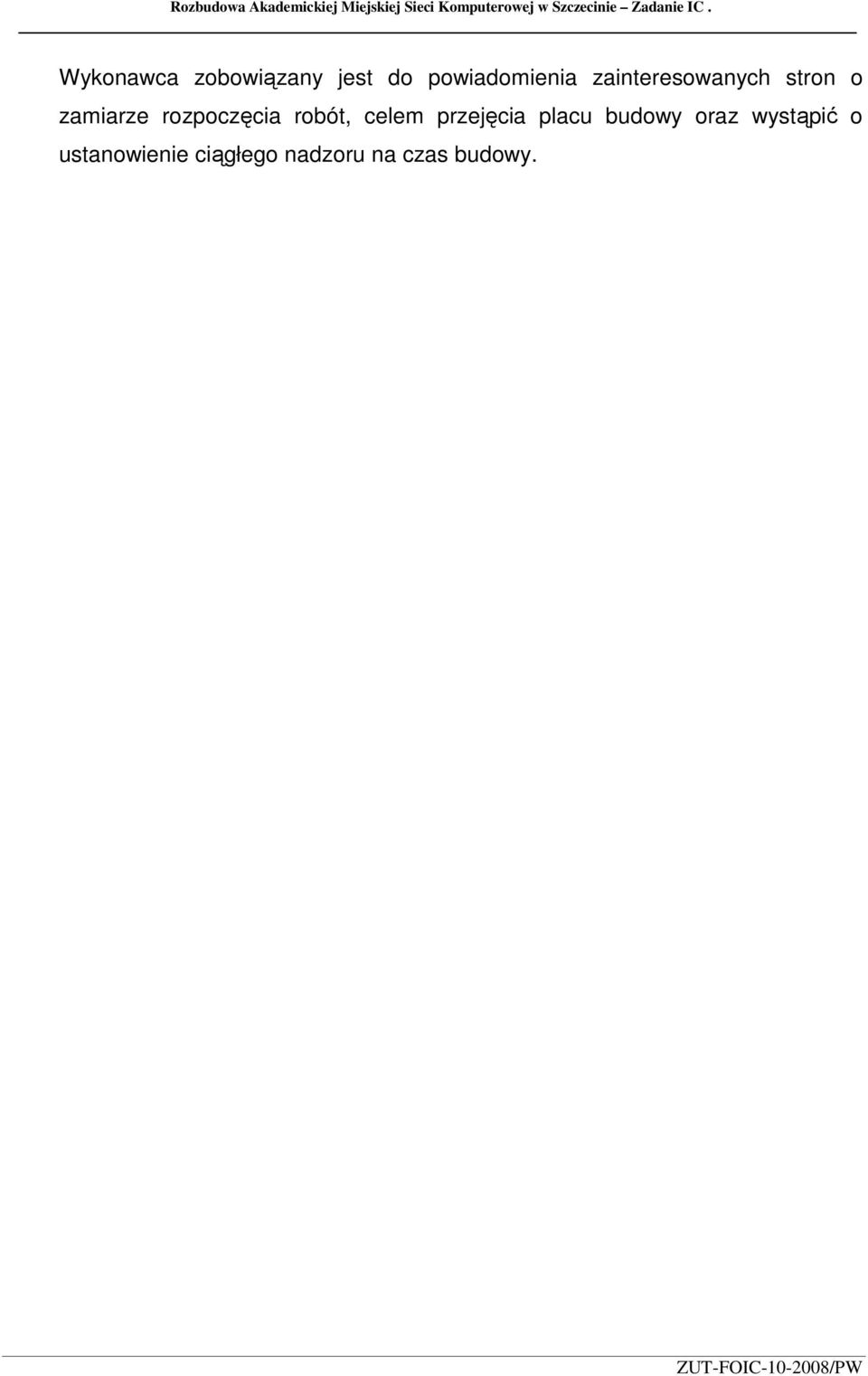

17 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie IC. Wykonawca zobowiązany jest do powiadomienia zainteresowanych stron o zamiarze rozpoczęcia robót, celem przejęcia placu budowy oraz wystąpić o ustanowienie ciągłego nadzoru na czas budowy. ZUT-FOIC /PW

18 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie IC. 4. Tabele Tabela 1. Zestawienie kabli modularnych i rurociągu kablowego. Tabela 2. Zestawienie odcinków instalacyjnych kabla światłowodowego. Tabela 3. Zestawienie obiektów ochronnych. Tabela 4. Zestawienie materiałów podstawowych. Tabela 5. Wykaz współrzędnych geodezyjnych. ZUT-FOIC /PW

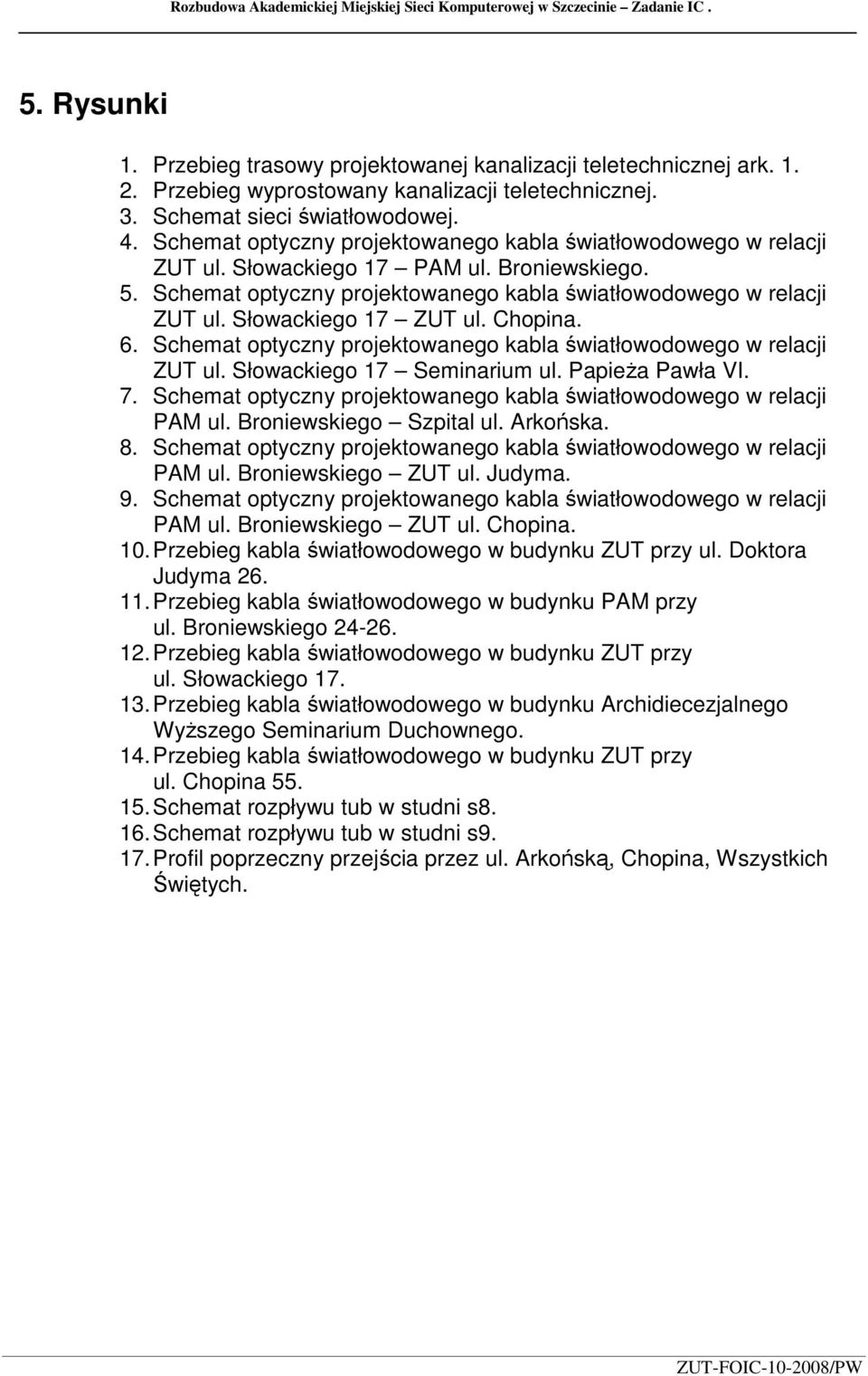

19 Rozbudowa Akademickiej Miejskiej Sieci Komputerowej w Szczecinie Zadanie IC. 5. Rysunki 1. Przebieg trasowy projektowanej kanalizacji teletechnicznej ark Przebieg wyprostowany kanalizacji teletechnicznej. 3. Schemat sieci światłowodowej. 4. Schemat optyczny projektowanego kabla światłowodowego w relacji ZUT ul. Słowackiego 17 PAM ul. Broniewskiego. 5. Schemat optyczny projektowanego kabla światłowodowego w relacji ZUT ul. Słowackiego 17 ZUT ul. Chopina. 6. Schemat optyczny projektowanego kabla światłowodowego w relacji ZUT ul. Słowackiego 17 Seminarium ul. PapieŜa Pawła VI. 7. Schemat optyczny projektowanego kabla światłowodowego w relacji PAM ul. Broniewskiego Szpital ul. Arkońska. 8. Schemat optyczny projektowanego kabla światłowodowego w relacji PAM ul. Broniewskiego ZUT ul. Judyma. 9. Schemat optyczny projektowanego kabla światłowodowego w relacji PAM ul. Broniewskiego ZUT ul. Chopina. 10. Przebieg kabla światłowodowego w budynku ZUT przy ul. Doktora Judyma Przebieg kabla światłowodowego w budynku PAM przy ul. Broniewskiego Przebieg kabla światłowodowego w budynku ZUT przy ul. Słowackiego Przebieg kabla światłowodowego w budynku Archidiecezjalnego WyŜszego Seminarium Duchownego. 14. Przebieg kabla światłowodowego w budynku ZUT przy ul. Chopina Schemat rozpływu tub w studni s Schemat rozpływu tub w studni s Profil poprzeczny przejścia przez ul. Arkońską, Chopina, Wszystkich Świętych. ZUT-FOIC /PW

20 Tabela 1 Zestawienie kabli modularnych i rurociągu kablowego L.p. Ilość FP10 Ilość DI 3/10 DI 7/10 NOVOM DB 7/10 ICRO10 VA50 [m] [m] FP [m] kabli [m] [m] [m] [m] [m] Ilość [m] [m] [szt] [szt] 1 s1 -s2 183,0 9,0 x x 1 x x x 192,0 x 1 192,0 x x 1 2 s2 - s3 39,0 3,0 x x 1 x x x 42,0 x 1 42,0 x x x 3 s3 - s4 24,0 2,0 x x 1 x x x 26,0 x 1 26,0 x x x 4 s4 - s5 44,5 3,0 x x 1 x x x 47,5 x 1 47,5 x x x 5 s5 - s6 157,0 7,0 x x 1 x x x 164,0 x 1 164,0 x x x 6 s6 - s7 35,0 3,0 x x 1 x x x 38,0 x 1 38,0 x x x 7 s7 - s8 125,0 6,0 x x 1 x x x 131,0 x 1 131,0 x 1 x 8 s8 - s9 41,0 3,0 x x 1 x x x 44,0 x 2 88,0 x 1 x 9 s8 - s10 36,0 3,0 x x 1 x x x 39,0 x 2 78,0 x 1 x 10 s10 - s11 21,0 2,0 x x 1 x x x 23,0 x x x x x 1 11 s9 - s12 141,0 7,0 x x 1 x x x 148,0 x x x x x x 12 s12 - s13 66,0 4,0 x x 1 x x x 70,0 x x x x x x 13 s13 - s14 105,0 5,0 x x 1 x x x 110,0 x x x x x x 14 s14 - s15 24,0 2,0 x x 1 x x x 26,0 x x x x x x 15 s15 - s16 47,0 3,0 x x 1 x x x 50,0 x x x x x 1 16 s9 - s17 123,0 6,0 x x 1 x x x 129,0 x 1 129,0 x x x 17 s17 - s18 37,0 3,0 x x 1 x x x 40,0 x 1 40,0 x x x 18 s18 - s19 13,0 2,0 x x 1 x x x 15,0 x 1 15,0 x x x 19 s19 - p1 20,0 2,0 x x 1 x x x 22,0 x 1 22,0 x 1 x 20 p1 - p2 190,0 10,0 x x 1 x 200,0 x x x x x x x 1 21 p2 - s20 20,0 2,0 x x 1 x x x 22,0 x 1 22,0 x x x 22 s20 - s21 40,0 3,0 x x 1 x x x 43,0 x 1 43,0 x x x 23 s21 - s22 42,0 3,0 x x 1 x x x 45,0 x 1 45,0 x x x 24 s22 - s23 30,5 3,0 x x 1 x x x 33,5 x 1 67,0 x x x 25 s23 - s24 21,0 2,0 x x 1 x x x 23,0 x x x x x x 26 s24 - s25 244,0 13,0 x x 1 x x x 257,0 x x x x x x 27 s25 - s26 24,0 2,0 x x 1 x x x 26,0 x x x x x x 28 s26 - s27 21,0 2,0 x x 1 x x x 23,0 x x x x x 1 29 ZUT Chopina - s1 33,0 3, ,0 x x x x x 6,0 1 6,0 x x x 30 PAM - s11 15,0 2, ,0 x x x x x 5,5 x x 7,5 x x 31 PAM - s10 9,0 2,0 7 77,0 x x x x x 3,0 x x 3,0 x x 32 ZUT Judyma - s16 22,0 2,0 4 96,0 x x x x x 2,0 1 2,0 x 33 Seminarium - s27 160,0 18, ,0 x x x x x 10,0 x x 10,0 34 Odcinek od studni do studni ZUT Słowackiegop3 Długość trasowa Zapas na wyłoŝenie/f alowanie Kabel Modularny RPP 110/5,0 11,0 2,0 5 65,0 x x x x x 3,0 x x 7,0 AROT x x x x x 1 35 Seminarium - p3 102,0 6,0 x x 5 x x 540,0 x x x x x x x 36 p1 - p4 154,5 9,0 x x x 163,5 x x x x x x x x 1 37 p4 - Bakterologia 43,0 3,0 2 92,0 x x x x x x 1 3,0 x x x 38 seminarium 17,0 2,0 1 19,0 x x x x x x x x x x x RAZEM 2480,5 164,0 1502,0 163,5 200,0 540,0 1829,0 29,5 1200,5 27,5 4 7 Uwaga Doliczyć naleŝy 1 tubę FP10 podejście do szafy dystrybucyjnej w Seminarium (poz38) RHDPE 40/3,7 Mufa odgałęźna Mufa przelotowa

21 Tabela 2 Zestawienie odcinków instalacyjnych kabla światłowodowego Lp. Odcinek instalacyjny od złącza do złącza Relacja W budynku [m] W kanalizacji /w ziemi [m] Długość trasowa [m] WyłoŜenie w studniach, falowanie [m] Zapasy [m] Długość optyczna [m] Na złącza [m] Długość montaŝowa [m] Typ kabla 1 "A" - "B" ZUT Słowackiego - Seminarium 161,0 109,0 270,0 26,0 50,0 346,0 4,0 350,0 LTMC 12xSM9/125 (1x12) 2 "A" - "D" ZUT Słowackiego - PAM Broniewskiego 163, , ,5 84,0 50, ,5 4, ,5 LTMC 24xSM9/125 (2x12) 3 "A" - "D" ZUT Słowackiego - PAM Broniewskiego 163, , ,5 84,0 50, ,5 4, ,5 LTMC 72xSM9/125 (6x12) 4 "A" - "F" ZUT Słowackiego - ZUT Chopina 181, , ,0 118,0 50, ,0 4, ,0 LTMC 24xSM9/125 (2x12) 5 "D" - "F" 6 "D" - "E" PAM Broniewskiego - ZUT Chopina PAM Broniewskiego - ZUT Judyma 36,5 676,0 712,5 43,0 50,0 805,5 4,0 809,5 LTMC 24xSM9/125 (2x12) 29,5 488,5 518,0 33,0 50,0 601,0 4,0 605,0 LTMC 24xSM9/125 (2x12) 7 "D" - "C" PAM Broniewskiego - Szpital 49,5 454,0 503,5 35,0 50,0 588,5 4,0 592,5 LTMC 12xSM9/125 (1x12) Razem 784, , ,0 423,0 350, ,0 28, ,0

22 Tabela 3 Zestawienie obiektów ochronnych Nr Nazwa Technologia RHDPEp 110 obiektu obiektu wykonania [m] ob1 dr przecisk 11,0 ob2 zieleń przecisk 2,0 ob2a wj przecisk 4,0 ob3 c+w wykop otwarty 4,0 ob4 zieleń przecisk 2,0 ob5 g+c przecisk 20,0 ob6 zieleń przecisk 11,5 ob6a c wykop otwarty 4,0 ob7 zieleń+c przecisk 11,0 ob8 zieleń przecisk 10,0 ob9 dr przecisk sterowany 35,0 c-ciepłociąg ob10 dr przecisk sterowany 42,0 dr-droga ob11 zieleń przecisk 2,0 g-gazociąg ob12 c wykop otwarty 5,0 wj-wjazd ob13 wj+chod+k przecisk 18,0 chod- chodnik ob14 zieleń przecisk 2,0 k-kanalizacja ob15 zieleń przecisk 2,0 ob16 c wykop otwarty 5,5 ob17 dr przecisk sterowany 31,0 ob18 zieleń przecisk 2,0 ob19 wj przecisk 5,5 ob20 c wykop otwarty 5,5 ob21 zieleń przecisk 2,0 ob21a wjazd przecisk 12,5 ob22 zieleń+wj przecisk sterowany 27,5 ob23 zieleń+wj przecisk sterowany 76,0 ob24 g wykop otwarty 2,5 ob25 dr przecisk sterowany 28,0 ob26 dr przecisk 10,5 ob27 wj przecisk 17,5 ob28 dr przecisk sterowany 14,0 ob29 zieleń+c przecisk 6,0 ob30 c+wj wykop otwarty 11,5 ob31 c wykop otwarty 3,5 ob32 wj przecisk 6,0 ob33 zieleń przecisk 2,0 ob34 ciek wodny przecisk sterowany 31,0 ob35 c wykop otwarty 7,0 ob36 zieleń przecisk 7,0 ob37 zieleń przecisk 2,0 ob38 dr przecisk 8,0 ob39 dr wykop otwarty 7,0 ob40 zieleń przecisk 2,0 ob41 zieleń przecisk 2,0 ob42 dr+c wykop otwarty 13,5 ob43 zieleń przecisk 2,0 ob44 zieleń przecisk 2,0 ob45 dr+zieleń przecisk 9,0 ob46 zieleń przecisk 2,0 ob47 zieleń przecisk 6,5 ob48 zieleń przecisk 2,0 ob49 zieleń przecisk 2,0 ob50 dr przecisk sterowany 30,5 ob51 tory przecisk sterowany 29,5 ob52 zieleń przecisk 4,5 ob53 dr przecisk 15,0 RAZEM: 639,0

23 Tabela 4 Zestawienie materiałów podstawowych Lp. Wyszczególnienie Jednostka Ilość Studnie: 1 Studnia SKR-1 z pokrywą szt. 24 Uwagi 5. 2 Studnia SKO-2g + oprawa lekka pełna + rama lekka podwójna kpl. 3 3 Zabezpieczenie pokryw studni ZPIRL "PIOCH" kpl 27 Rury i Mikrokanalizacja 4 ACENET DI 3/10 - Kabel modularny doziemny DI 3/10 3-tub 10mm m 163,5 5 ACENET DI 7/10 - Kabel modularny doziemny DI 7/10 7-tub 10mm m 200,0 6 ACENET DB 7/10 - Kabel modularny doziemny DB 7/10 7-tub 10mm m 1829,0 7 ACEMIKRO FP 10 - Mikrotuba FP10 m 1502,0 8 Mikrotuba ACEMIKRO 10 (NOVOMICRO 10) m 540,0 9 Rura osłonowa RHDPEp 110/6,3 m 639,0 10 Rura RHDPE 40/3,7 m 1200,5 11 Rura osłonowa RPP 110/5 m 29,5 12 Rura osłonowa AROT VA 50 m 27,5 13 Rurka elektroinstalayjna RL 50 m 20,0 14 Korytko kablowe PCV 90x60 m 16,5 15 Korytko kablowe 100H50 m 78,5 16 Korytko kablowe PCV 60x40 m 51,0 17 Korytko kablowe PCV 130x60 m 38,0 18 Puszka połączeniowa pojedyncza PDC Connector (ACE Connector Net7x10 - Space 40) szt 3 19 Puszka połączeniowa pojedyncza PDC Connector (ACE Connector Stand 25 - Stand 40) szt 1 20 Puszka połączeniowa pojedyncza PDC Connector (ACE Connector Net7x10 - Space 50) szt 3 21 Puszka połączeniowa rozgałęźna PDC BRANCH ( ACE Branch Net7x10 - Net 7x10 - Space 32) szt 1 22 Puszka połączeniowa rozgałęźna PDC BRANCH ( ACE Branch Net7x10 - Net 7x10 - Space 25) szt 1 23 Skrzynka połączeniowa typ DB-02 (DB-02T) szt 1 RHDPE 40 z DB 7/10 DB 3/10 z RHDPE 40 VA 50 z DB 7/10 DB7/10 x DB 7/10 x DB 7/10 DI7/10 x DB 7/10 x DI 3/10 24 Złączka rurociągu kablowego ZRs-40 (MO40) szt 3 25 Złączka tubowa końcowa ACE ME 10 szt Złączka tubowa gazoszczelna ACE MGB10mm szt Studnia ROMOLD F45 BSL + L45D szt 1 28 System uszczelnień ROXTEC SLFR100+R100+9xRM-20 kpl 4 Osprzęt światłowodowy 29 Krone Przełącznica światłowodowa panelowa 19"/48/SC 2U kpl Krone Przełącznica światłowodowa panelowa 19"/24/SC 1U kpl Krone Przełącznica światłowodowa panelowa 19"/12/SC 1U kpl Krone Przełącznica światłowodowa panelowa 19"/96/SC 2U kpl Krone Adaptery (Łączniki) SC/APC szt Krone Sznur zakończeniowy Pigtail SC/APC - 2m szt Osłona termiczna spawów szt Zaślepka szt TrueNet Szafa teleinformatyczna 19" 12U kpl 1 38 TrueNet Szafa teleinformatyczna 19" 18U kpl 1 Kable 39 ACE-TKF LTMC 12 x SM G.652D - (1x12) m 942,5 40 ACE-TKF LTMC 24 x SM G.652D - (2x12) m ACE-TKF LTMC 72x SM G.652D - (6x12) m 1349,5

24 Tabela 5 Wykaz współrzednych geodezyjnych Nr X Y , , , , , , , , , , , , , , , ,74 8a 39003, , , , , , , , , ,00 12a 39106, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,85 51a 39595, , , , , ,73

25 Tabela 5 Wykaz współrzednych geodezyjnych , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,03 92a 39392, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,24
