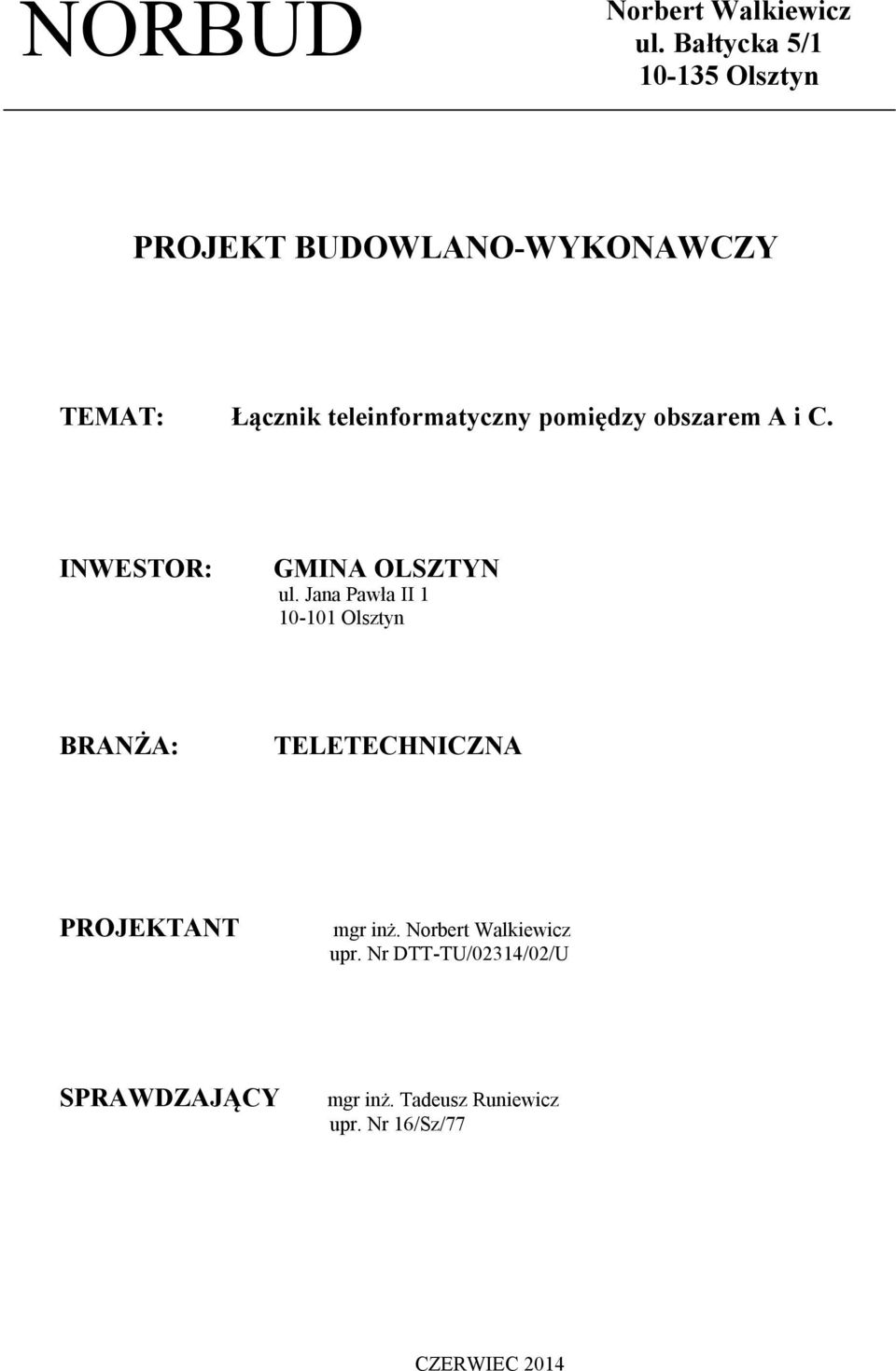

1 NORBUD Norbert Walkiewicz ul. Bałtycka 5/ Olsztyn PROJEKT BUDOWLANO-WYKONAWCZY TEMAT:. INWESTOR: GMINA OLSZTYN ul. Jana Pawła II Olsztyn BRANŻA: TELETECHNICZNA PROJEKTANT mgr inż. Norbert Walkiewicz upr. Nr DTT-TU/02314/02/U SPRAWDZAJĄCY mgr inż. Tadeusz Runiewicz upr. Nr 16/Sz/77 CZERWIEC 2014

2 O Ś W I A D C Z E N I E Zgodnie z Ustawą Prawo Budowlane (z późniejszymi zmianami w Dz. U. nr 207 z 2003 r. poz. 2016) oświadczam, że dokumentacja projektowa pt. Projekt budowlano-wykonawczy budowa łącznika teleinformatycznego między obszarem A i C została sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant Sprawdzający

3 Numery ewidencyjne działek, na których jest usytuowany projektowany obiekt 1 - Gmina Olsztyn ul. Jana Pawła II 1 1/2- Gmina Olsztyn ul. Jana Pawła II 1 3/1- Gmina Olsztyn ul. Jana Pawła II 1 3/2- Gmina Olsztyn ul. Jana Pawła II 1 4/3- Gmina Olsztyn ul. Jana Pawła II 1 Olsztyn:

4 1. Załączniki i uzgodnienia Spis zawartości: 1.1. Oświadczenie projektanta i sprawdzającego 1.2. Kopia uprawnień budowlanych projektanta i sprawdzającego oraz izba inżynierów budownictwa 1.2. Decyzje i uzgodnienia 2. Część opisowa 2.1. Część ogólna Podstawy opracowania Przedmiot opracowania i zakres rzeczowy Zakres rzeczowy Inwestor Wykonawca dokumentacji Wykonawca robót Wykaz norm i przepisów 2.2. Projekt zagospodarowania terenu Informacja o terenie Zagospodarowanie terenu projektowane Powiązanie z krajobrazem i otaczającą zabudową Ocena oddziaływania inwestycji na środowisko 2.3. Projekt architektoniczno-budowlany Przeznaczenie i program użytkowy obiektu Budowa linii kablowej Trasa linii kablowej Ułożenie linii kablowej wykonanie robót ziemnych Dokumentacja powykonawcza Uwagi końcowe

5 3. Opis techniczny 3.1. Budowa przyłącza światłowodowego 3.2. Dobór kabli i ogólne uwarunkowania ich budowy 3.3. Zakończenia kabli 3.4. Obliczenia 3.5. Wykaz podstawowych materiałów 4. Rysunki 4.1. Rysunek poglądowy 4.2. Rysunek trasowy plan sytuacyjny w skali 1: Schemat optyczny

6 2. Część opisowa 2.1. Część ogólna Podstawy opracowania Umowa z inwestorem Założenia techniczno-ekonomiczne Dane zebrane przez projektanta w terenie Obowiązujące przepisy i normy Zakres rzeczowy Budowę doziemnego rurociągu kablowego 2 x HDPE fi40 620,0mb Zaciągnięcie do istniejącej kanalizacji teletechnicznej rury 2 x HDPEfi ,0mb Zaciągnięcie kabla światłowodowego do projektowanego rurociągu oraz rurociągu istniejącego i kanalizacji teletechnicznej wraz z wprowadzeniem do budynku na obszarze C Słonecznej Polany Z-XOTKtd 24J 3,85klś Nazwa i adres obiektu budowlanego Przedmiotem opracowania jest budowa łącznika teleinformatycznego pomiędzy obszarem A Plaży Miejskiej oraz obszarem C Słonecznej Polany w ramach inwestycji Zagospodarowanie brzegów Jeziora Krzywego w Olsztynie Inwestor Inwestorem jest: Gmina Olsztyn, ul. Jana Pawła II 1, Olsztyn Wykonawca dokumentacji Wykonawcą dokumentacji jest: NORBUD Norbert Walkiewicz, ul. Bałtycka 5/1, Olsztyn

7 Skład zespołu projektowego: mgr inż. Norbert Walkiewicz uprawnienia budowlane nr. DTT-TU/02314/02/U mgr inż. Tadeusz Runiewicz - uprawnienia budowlane nr. 16/Sz/ Wykonawca robót Wykonawcą robót będzie firma wyłoniona w drodze osobnego postępowania administracyjnego Wykaz norm i przepisów Wykonawstwo winno być zgodne z normami: BN-85/ Telekomunikacyjne linie kablowe dalekosiężne. BN-89/ /03 Telekomunikacyjne sieci miejscowe. BN-76/ Telekomunikacyjne linie przewodowe. - Ustawą z dnia 7 lipca 1994 r Prawo budowlane (jednolity tekst Dz.U. 00 nr 106, poz. 414) - Ustawą z dnia 24 października 1974 r Prawo wodne (Dz.U. nr 38 poz. 230 z późniejszymi zmianami) - Ustawą z dnia 21 lipca 2000 r Prawo telekomunikacyjne (Dz. U. nr 73 poz. 852) - Ustawą z dnia 21 marca 1985 r O drogach publicznych (jednolity tekst Dz. U. 00 nr 71. poz. 838) - Zarządzeniem Ministra Łączności z dnia 12 marca 1992 r w sprawie warunków, jakim powinny odpowiadać linie i urządzenia telekomunikacyjne oraz urządzenia do przesyłania płynów i gazów w razie ich skrzyżowania się lub zbliżenia. (M.P. nr 13, poz. 94) - Zarządzeniem Ministra Łączności z dnia 12 marca 1992 r w sprawie zasad i warunków budowy linii telekomunikacyjnych wzdłuż dróg publicznych, wodnych, kanałów oraz w pobliżu lotnisk i w miejscowościach, a także ustalenia warunków, jakim te linie powinny odpowiadać. (M.P. nr 13, poz. 95) a także normami zakładowymi (normy TP S.A.): ZN-96/TPSA Telekomunikacyjne linie kablowe dalekosiężne.

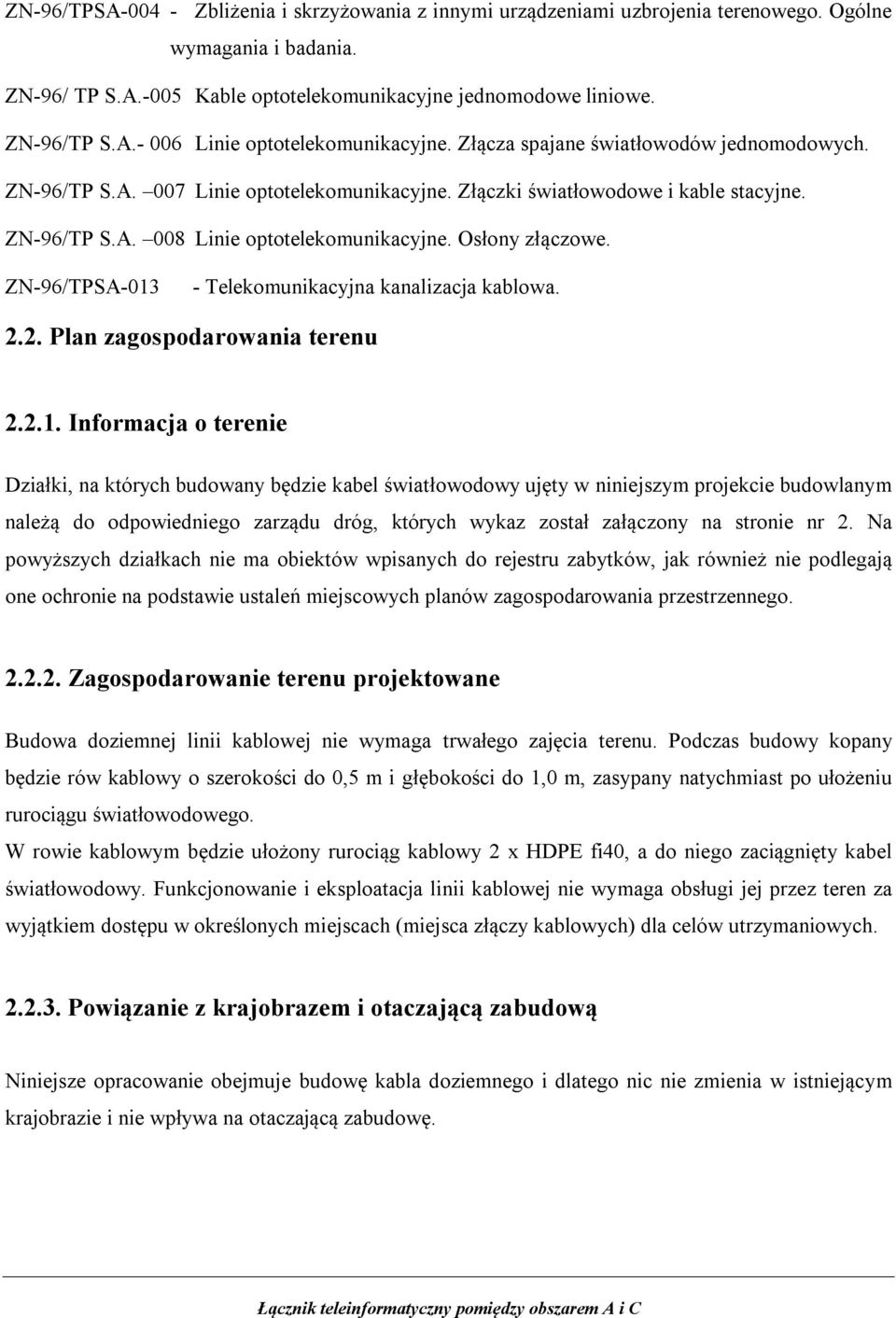

8 ZN-96/TPSA Zbliżenia i skrzyżowania z innymi urządzeniami uzbrojenia terenowego. Ogólne wymagania i badania. ZN-96/ TP S.A.-005 Kable optotelekomunikacyjne jednomodowe liniowe. ZN-96/TP S.A Linie optotelekomunikacyjne. Złącza spajane światłowodów jednomodowych. ZN-96/TP S.A. 007 Linie optotelekomunikacyjne. Złączki światłowodowe i kable stacyjne. ZN-96/TP S.A. 008 Linie optotelekomunikacyjne. Osłony złączowe. ZN-96/TPSA Telekomunikacyjna kanalizacja kablowa Plan zagospodarowania terenu Informacja o terenie Działki, na których budowany będzie kabel światłowodowy ujęty w niniejszym projekcie budowlanym należą do odpowiedniego zarządu dróg, których wykaz został załączony na stronie nr 2. Na powyższych działkach nie ma obiektów wpisanych do rejestru zabytków, jak również nie podlegają one ochronie na podstawie ustaleń miejscowych planów zagospodarowania przestrzennego Zagospodarowanie terenu projektowane Budowa doziemnej linii kablowej nie wymaga trwałego zajęcia terenu. Podczas budowy kopany będzie rów kablowy o szerokości do 0,5 m i głębokości do 1,0 m, zasypany natychmiast po ułożeniu rurociągu światłowodowego. W rowie kablowym będzie ułożony rurociąg kablowy 2 x HDPE fi40, a do niego zaciągnięty kabel światłowodowy. Funkcjonowanie i eksploatacja linii kablowej nie wymaga obsługi jej przez teren za wyjątkiem dostępu w określonych miejscach (miejsca złączy kablowych) dla celów utrzymaniowych Powiązanie z krajobrazem i otaczającą zabudową Niniejsze opracowanie obejmuje budowę kabla doziemnego i dlatego nic nie zmienia w istniejącym krajobrazie i nie wpływa na otaczającą zabudowę.

9 Ocena oddziaływania inwestycji na środowisko Postępujący w szybkim tempie proces degradacji środowiska naturalnego uzasadnia konieczność analizowania skutków środowiskowych przedsięwzięć telekomunikacyjnych równolegle z aspektami funkcjonalnymi, technicznymi i ekonomicznymi. W przedmiotowej inwestycji nie występuje: - zapotrzebowanie na wodę i odprowadzanie ścieków - emisja zanieczyszczeń gazowych i płynnych - wytwarzanie odpadów stałych - emisja hałasu oraz promieniowania jonizującego i elektromagnetycznego - wpływ na istniejący drzewostan, glebę oraz wody powierzchniowe i podziemne. Przewidziane w niniejszej inwestycji urządzenia ( tzn. materiały, z których są wykonane oraz skutki ich funkcjonowania ) są bezpieczne dla środowiska i zdrowia człowieka, a po wykorzystaniu mogą być poddane powtórnemu przerobieniu. Polietylen jest materiałem obojętnym dla środowiska, po wykorzystaniu może być spalony lub przetworzony powtórnie. Jednocześnie z racji na swoją strukturę polimerową jest odporny na korozję chemiczną i biologiczną. W stosowanej obecnie metodzie przewiertów sterowanych używana jest płuczka bentonitowa. Bentonit sodowy jest to minerał występujący w naturalnym środowisku przyrodniczym. W trakcie kontaktu z gruntem, czy wodą nie powoduje on żadnych negatywnych oddziaływań. Biorąc powyższe pod uwagę stwierdza się, iż dana inwestycja jest przyjazna środowisku i nie stwarza zagrożeń ekologicznych Projekt architektoniczno - budowlany Przeznaczenie i program użytkowy obiektu Projektowany łącznik teleinformatyczny będzie miał za zadanie połączenie teleinformatyczne dwóch obszarów w ramach jednej dużej inwestycji związanej z zagospodarowaniem brzegów Jeziora Krzywego. Po kablu światłowodowym transmitowane będą sygnały połączeń telefonicznych, internetu, sygnałów z systemów CCTV, SSWIN, ESOK oraz BMS. Również w przyszłości będzie możliwe przesłanie dowolnego sygnału przy wykorzystaniu tego bezpośredniego połączenia bez konieczności stosowania urządzeń pośredniczących czy operatorów zewnętrznych. Dzięki zastosowaniu zdecentralizowanego systemu zarządzania zlokalizowanego na obszarze A Plaży

10 Miejskiej w budynku Kapitanatu zostaną do minimum ograniczone koszty związane z przyłączami do internetu i telefonii. To z budynku Kapitanatu będą udostępniane łącza telefoniczne oraz internetu a także zarządzanie systemami bezpieczeństwa i technicznymi. Niniejsza inwestycja nie stanowi obiektu kubaturowego i nie zajmuje powierzchni terenu w sposób trwały Budowa linii kablowej Trasa linii kablowej Linia kablowa została zaprojektowana głównie na terenie pasa drogowego. Wykaz działek i ich właścicieli znajduje się na 2 stronie opracowania, a przebieg trasy kablowej na mapie sytuacyjnowysokościowej w skali 1: Ułożenie linii kablowej wykonanie robót ziemnych Linia kablowa będzie wybudowana bezpośrednio w ziemi. Trasa kabla winna być oznakowana: -taśmą ostrzegawczą z wkładką metalową koloru pomarańczowego z napisem UWAGA KABEL TELEKOMUNIKACYJNY ułożoną na połowie głębokości kabla. Przewiduje się prowadzenie robót ziemnych: - wyłącznie metodą ręczną z zachowaniem szczególnej ostrożności Dokumentacja powykonawcza Po wybudowaniu linii kablowej należy wykonać dokumentację powykonawczą, zawierającą: - inwentaryzację powykonawczą trasy kabla wykonaną przez uprawnionego geodetę i przekazaną do właściwego Ośrodka Dokumentacji Geodezyjno - Kartograficznej oraz właściciela kabla Uwagi Rozpoczęcie i prowadzenie robót winno odbywać się zgodnie z obowiązującymi przepisami, warunkami i uzgodnieniami, obowiązującymi normami i zasadami wiedzy technicznej. Kierujący robotami winien ściśle przestrzegać wydanych uzgodnień i zawartych w nich obostrzeń.

11 Przed przystąpieniem do robót ziemnych kierujący robotami winien szczegółowo zapoznać się z usytuowaniem urządzeń podziemnych wykazanych na zaktualizowanych mapach geodezyjnych oraz zapewnić wytyczenie trasy przez uprawnione służby geodezyjne. W czasie prowadzenia robót ziemnych należy zachować ostrożność ze względu na możliwość napotkania nie wykazanych urządzeń podziemnych. W rejonach zbliżeń i skrzyżowań projektowanej linii kablowej z uzbrojeniem podziemnym wszelkie prace ziemne należy wykonywać ręcznie pod nadzorem stosując się do zaleceń wydanych w uzgodnieniach i na przekazaniu placu budowy. Teren robót ziemnych, rowy i wykopy powinny być w sposób widoczny oznakowane i zabezpieczone. Stosowane materiały winny posiadać homologacje i niezbędne świadectwa dopuszczenia do stosowania w budownictwie łączności. Rozbiórkę nawierzchni prowadzić w taki sposób, aby maksymalnie wykorzystać uzyskane materiały do odbudowy po zakończeniu robót. Lokalizacja linii kablowej na gruncie winna być wytyczona i po wybudowaniu zinwentaryzowana przez uprawnionego geodetę. Roboty winny być prowadzone w sposób zgodny z przepisami BHP. 3. Opis techniczny 3.1. Budowa przyłącza światłowodowego Do budowy łącznika teleinformatycznego linii OTK przewidziano kabel Z-XOTKtd24J. Z istniejącej studni kanalizacji teletechnicznej zlokalizowanej przy ul. Sielskiej na wysokości wjazdu na ul. Jeziorną należy zaciągnąć do istniejącego rurociągu sieci miejskiej będącej własnością Gminy Olsztyn kabel światłowodowy do miejsca przy starej ul. Sielskiej krzyżującej się z wjazdem do ul. Kłosowej. W tym miejscu należy na istniejącym rurociągu wybudować studnię kablową typu SKR-2 i dalej wg rysunków trasowych wybudować doziemny rurociąg 2 x HDPEfi40. Rurociąg wybudowany na całej długości w pasie dróg zakończony zostanie w istniejącej studni kanalizacji teletechnicznej będącą własnością Gminy Olsztyn. Dalej w istniejącą kanalizację zaciągnięta zostanie rura 2 x HDPEfi32 do miejsca w którym wybudowany zostanie budynek C2 BUDYNEK CENTRUM ŻEGLARSTWA WODNEGO I LODOWEGO. Do rurociągu wybudowanego jako doziemny i do tego zaciągniętego do kanalizacji teletechnicznej zaciągnięty zostanie kabel światłowodowy i wprowadzony zostanie do budynku oraz zakończony na przełącznicy światłowodowej która jest ujęta w opracowaniu instalacji teletechnicznych budynku C2 i stanowi oddzielne opracowanie.

12 W istniejącej studni teletechnicznej na wysokości wjazdu na ul. Jeziorną projektowany kabel 24J zostanie pospawany na wprost z 24 włóknami istniejącego kabla światłowodowego 24J wybudowanego w ramach budowy obszaru A Plaży Miejskiej. Kabel ten ułożony jest do budynku Kapitanatu i tam zakończony na przełącznicy światłowodowej w serwerowni. Istniejący kabel ułożony w relacji: szkoła podstawowa nr 18 a kierunek ul. Warszawska ma zarezerwowane 2 włókna do bezpośredniego zestawienia połączenia światłowodowego z budynkiem Aquasfery celem spięcia systemów ESOK pomiędzy wszystkimi obiektami zarządzanymi przez OSIR a wyposażonymi lub planowanymi w wyposażenie przez system ESOK. W istniejącej studni na wysokości skrzyżowania ul. Sielskiej z ul. Kłosową 8 włókien nowo projektowanego kabla pospawać z 4 włóknami kabla istniejącego tak jak pokazano na schemacie optycznym w dwóch kierunkach. Takie wykonanie spawów ma na celów po pierwsze uzyskanie dostępu do sieci szerokopasmowej z węzła szkoły podstawowej nr 18 oraz połączenie z 2 zarezerwowanymi włóknami światłowodowymi w kierunku ul. Warszawskiej i dalej do węzła w siedzibie CZK a następnie docelowo z budynkiem Aquasfery. Sama konfiguracja bezpośredniego połączenia z Aquasferą wymaga od Wykonawcy uzgodnień na etapie realizacji z Wydziałem Informatyki oraz Kierownikiem Centrum Zarządzania Kryzysowego. Jest to konieczne ponieważ na etapie sporządzania niniejszej dokumentacji nie zostało wykonane połączenie światłowodowe pomiędzy Aquasferą a najbliższym punktem zakończenia sieci szerokopasmowej w budynku szkoły zlokalizowanej naprzeciwko Aquasfery co zatem idzie nie było możliwości identyfikacji które włókna na poszczególnych węzłach sieci ze sobą skrosować patchcordami światłowodowymi na patchpanelach dystrybucyjnych (patchcordy przewidziane w zestawieniu materiałowym). Również przed wykonaniem spawania na istniejącym kablu 24J należy BEZWZGLĘDNIE uzgodnić z Wydziałem Informatyki kolejność wykonania spawów na włóknach istniejącego kabla. Uwaga! Spawanie na istniejącym kablu 24J powinno się odbyć w taki sposób żeby nie przerywać ciągłości całego profilu kabla, a jedynie wybranej tuby z której zostaną pospawane tylko 4 włókna w obu kierunkach, pozostałe należy pospawać na wprost zgodnie ze schematem optycznym. W lokalizacjach wskazanych na schemacie optycznym należy pozostawić zapas po 15m kabla dla każdego kierunku na stelażu zapasu kabla liniowego. Lokalizację złącza oraz łączenia włókien przedstawiono na schemacie optycznym.

13 Na zainstalowany odcinek światłowodu należy wykonać pomiary dla obu pasm optycznych (1310 nm i 1550 nm) w obydwu kierunkach transmisji. Montaż, pomiary i odbiór linii OTK należy wykonać zgodnie z normą ZN-96/TP S.A Dobór kabli i ogólne uwarunkowania ich budowy Do budowy sieci miejscowej przewidziano kable ziemne typu Z-XOTKtd 24J o ilości włókien wynikających z zapotrzebowania Zakończenia kabli Wszystkie włókna światłowodowe należy zakończyć pigtajlami w standardzie SC/APC Obliczenia Bilans mocy optycznej. Dane techniczne kabla: Włókna światłowodowe w projektowanym kablu winny posiadać następujące parametry transmisyjne: * tłumienność jednostkowa dla = 1310 nm : 0,36 db/km * tłumienność jednostkowa dla = 1550 nm : 0,22 db/km * dyspersja chromatyczna dla = 1310 nm : 3,5 ps/nm x km * dyspersja chromatyczna dla = 1550 nm : 19 ps/nm x km Obliczenia tłumienności optycznej: Tłumienność całkowitą odcinka (regeneratorowego) oblicza się ze wzoru: A - L 1 - L 2 - a 1 - a 2 - a 3 - k - a 2 A = 1,1 L 1 a 1 1,1 k a 3 L gdzie: 2 całkowita tłumienność odcinka długość odcinka w [km] średnia długość odcinka instalacyjnego w [km] tłumienność jednostkowa światłowodu [db/km] tłumienność złącza spawanego [db] tłumienność złącza rozłączalnego [db] liczba złączy rozłączalnych

14 Dane linii optotelekomunikacyjnej (odcinek szkoła budynek Kapitanatu budynek Centrum Żeglarstwa Wodnego i Lądowego): L 1 = 4,55 km L 2 = 1,0 km a 1 = 0,36 db/km dla 1310 nm i a 2 = 0,1 db a 3 = 0,5 db k = 2 stąd 0,22 db/km dla 1550 nm A1310 3,4 db A1550 2,9 db 3.5. Wykaz podstawowych materiałów L.p. Wyszczególnienie materiału Typ J.m. Ilość 1. Kabel światłowodowy Z-XOTKtd 24J m Rura polietylenowa z wewnętrzną warstwą poślizgową czarna z nadrukiem HDPE 40/3,7 m Rura polietylenowa z wewnętrzną warstwą poślizgową czarna z nadrukiem HDPE 32 m Złączki skręcane do rur HDPE 40 ZRs 40 mm szt Złączki skręcane do rur HDPE 32 ZRs 32 mm szt Rura polietylenowa pod budowę przecisków i skrzyżowań HDPE 110/6,3 m Taśma ostrzegawcza w kolorze pomarańczowym z napisem Uwaga! Kabel światłowodowy TOL m Mufa kablowa światłowodowa OPTOMER szt Skrzynka zapasu SZ-1/1 szt Studnia kablowa SKR-2 szt Pigtail S.C./APC szt Patchkord światłowodowy (typ złączy dobrać po uzgodnieniu na etapie realizacji z Wydziałem Informatyki UM w zależności od miejsca krosowania połączenia z Aquasferą) szt 8 4. Rysunki
