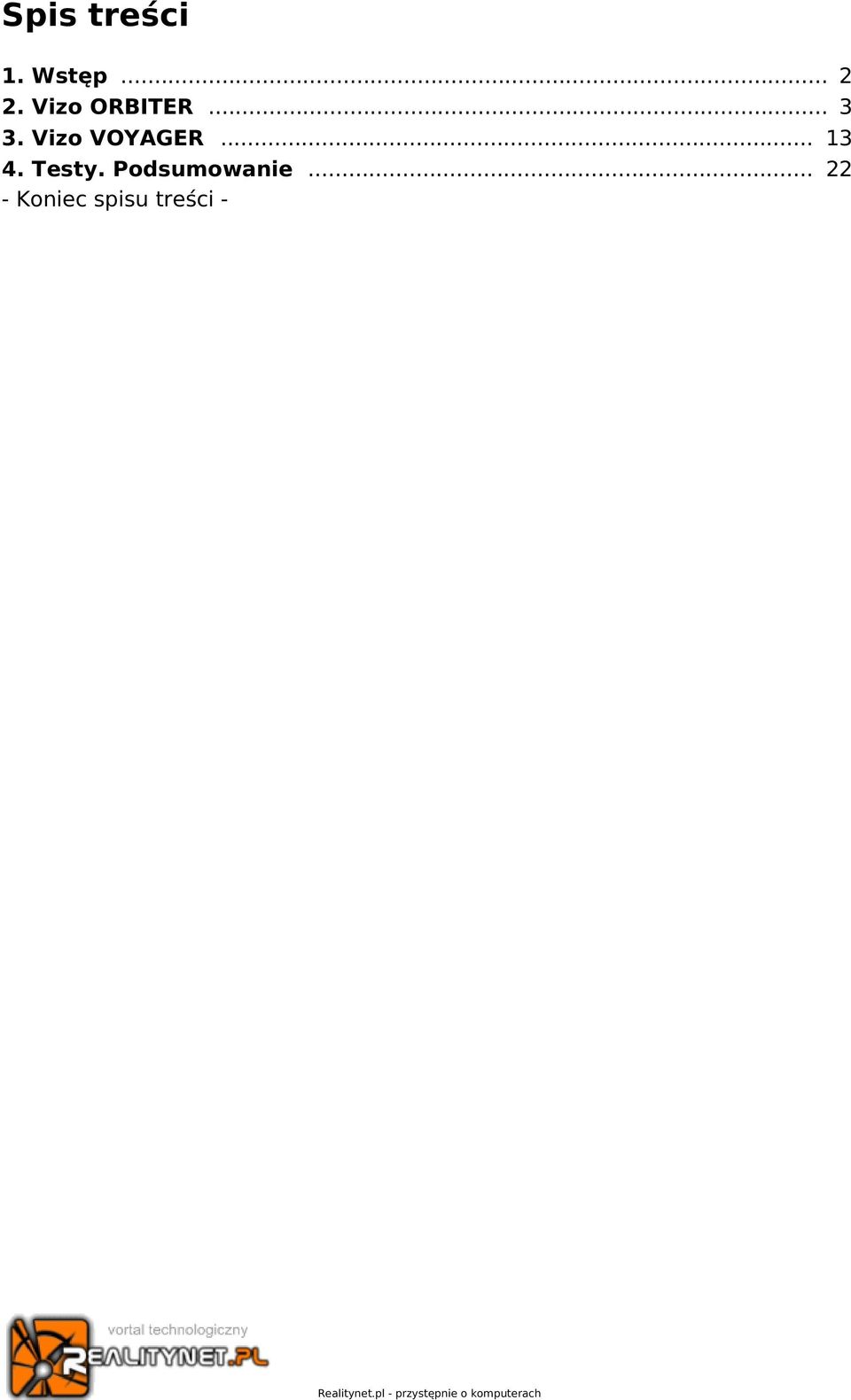

1 Spis treści 1. Wstęp Vizo ORBITER Vizo VOYAGER Testy. Podsumowanie Koniec spisu treści - Realitynet.pl - przystępnie o komputerach

2 1. Wstęp Niestabilna praca komputera, samoczynne restarty, zatrzymanie wszystkich procesów systemu operacyjnego... znacie to? Na pewno każdy z Was spotkał się z tymi objawami. Pojawiający się dodatkowo na ekranie monitora niebieski ekran informujący o błędach to krzyk komputera POMOCY! Jakiś czas temu stanąłem przed podobnym problemem - sprawdzenie temperatury na procesorze, karcie graficznej, chipsecie, kontrola pracy zasilacza, nie wykazały żadnych anomalii. Nie znalazłem też żadnych konfliktów sprzętowych ani problemów ze sterownikami urządzeń... I gdybym przypadkowo nie dotknął się gorącego dysku twardego zapewne do tej pory komputer nie działałby prawidłowo. Trzy dyski twarde upchane w zakamarkach ciasnej obudowy, nie były należycie chłodzone. Podczas pracy ich temperatura przekraczała pięćdziesiąt stopni Celsjusza! Poszerzona przepustowość magistrali danych, coraz większa prędkość obrotowa talerzy, wpływa na zwiększone wydzielanie ciepła. Naturalna ewolucja części elektronicznej nie pociąga za sobą zmian konstrukcyjnych obudowy to nadal blacha i odlewy wykonane ze stali. Beznadziejna sytuacja? Nie! To co kilka lat temu wydawało się mrzonką, dzisiaj zostało wcielone w życie producenci systemów chłodzenia komputera zauważyli negatywny wpływ wysokiej temperatury na napędy magnetyczne i poszerzyli swoją ofertę o coolery dysków twardych. Rozwiązania pasywne, z rurkami cieplnymi oraz aktywne każdy ma rację bytu. Nasuwa się naturalne pytanie jaki produkt wybrać? Czy wpłynie to na bezpieczeństwo danych? Serwis Realitynet przychodzi z odsieczą i odpowie na Wasze pytania w recenzji dwóch produktów firmy VIZO układów chłodzenia dysku twardego VIZO ORBITER oraz VIZO VOYAGER Realitynet.pl - przystępnie o komputerach 2

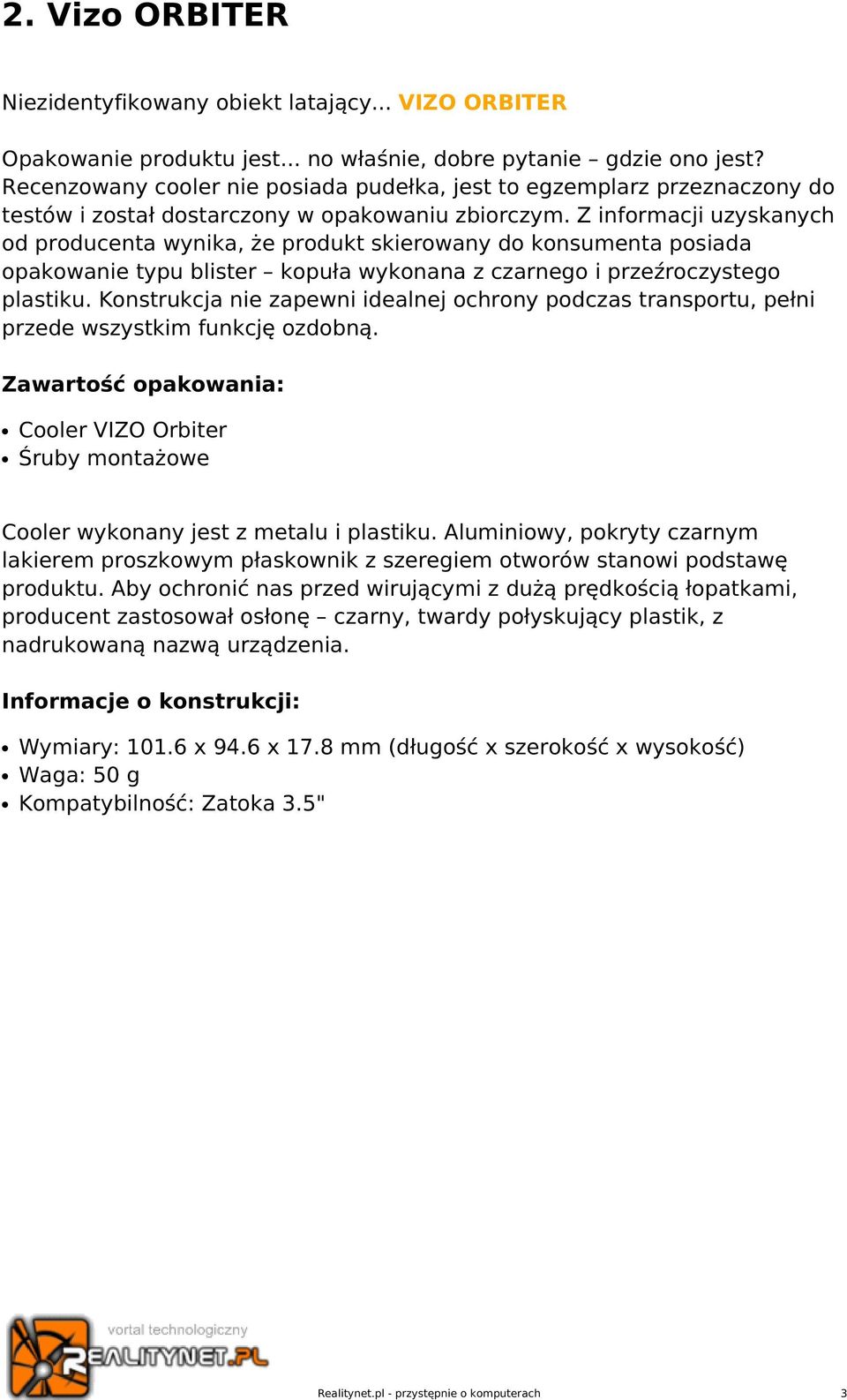

3 2. Vizo ORBITER Niezidentyfikowany obiekt latający... VIZO ORBITER Opakowanie produktu jest... no właśnie, dobre pytanie gdzie ono jest? Recenzowany cooler nie posiada pudełka, jest to egzemplarz przeznaczony do testów i został dostarczony w opakowaniu zbiorczym. Z informacji uzyskanych od producenta wynika, że produkt skierowany do konsumenta posiada opakowanie typu blister kopuła wykonana z czarnego i przeźroczystego plastiku. Konstrukcja nie zapewni idealnej ochrony podczas transportu, pełni przede wszystkim funkcję ozdobną. Zawartość opakowania: Cooler VIZO Orbiter Śruby montażowe Cooler wykonany jest z metalu i plastiku. Aluminiowy, pokryty czarnym lakierem proszkowym płaskownik z szeregiem otworów stanowi podstawę produktu. Aby ochronić nas przed wirującymi z dużą prędkością łopatkami, producent zastosował osłonę czarny, twardy połyskujący plastik, z nadrukowaną nazwą urządzenia. Informacje o konstrukcji: Wymiary: x 94.6 x 17.8 mm (długość x szerokość x wysokość) Waga: 50 g Kompatybilność: Zatoka 3.5" Realitynet.pl - przystępnie o komputerach 3

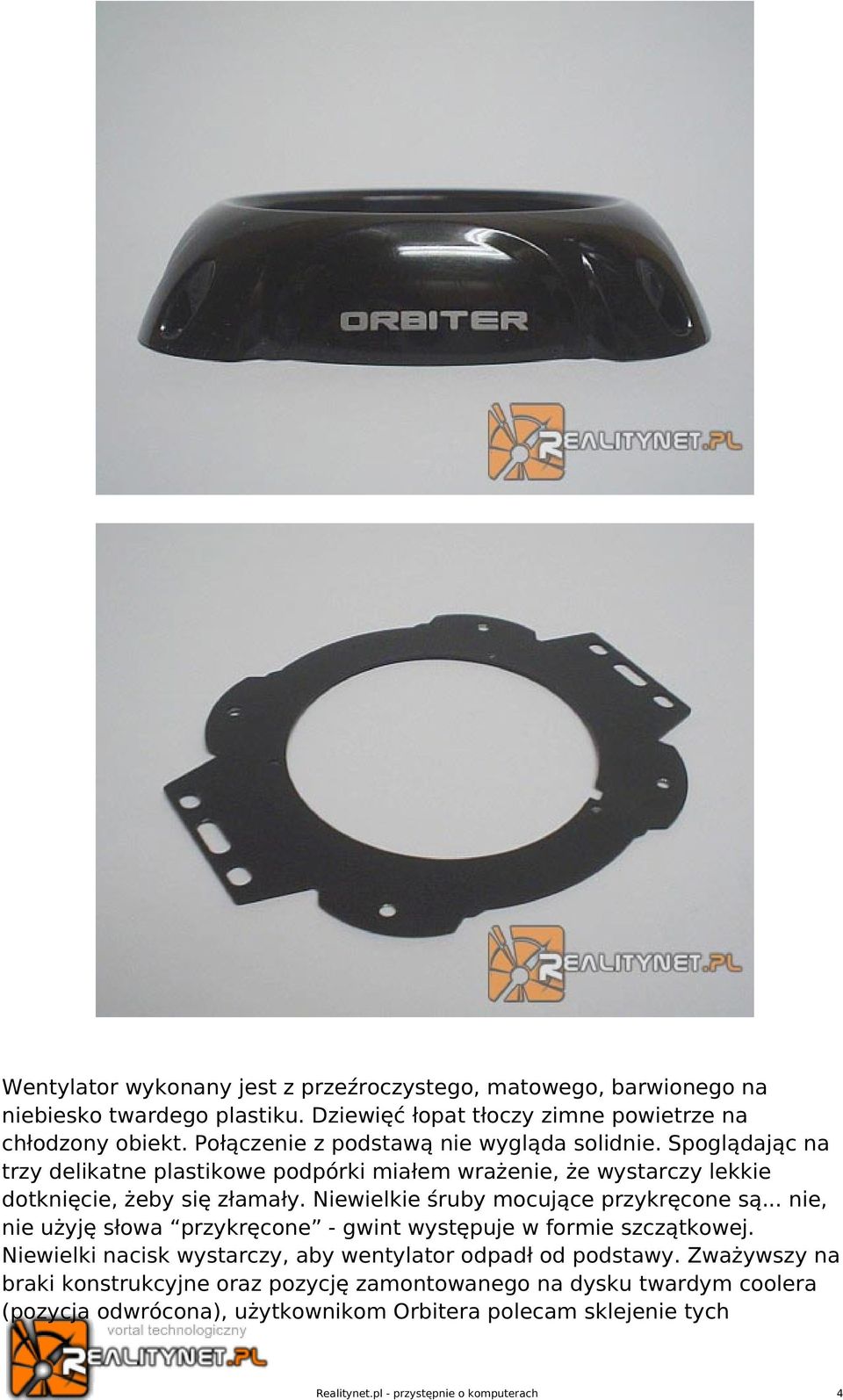

4 Wentylator wykonany jest z przeźroczystego, matowego, barwionego na niebiesko twardego plastiku. Dziewięć łopat tłoczy zimne powietrze na chłodzony obiekt. Połączenie z podstawą nie wygląda solidnie. Spoglądając na trzy delikatne plastikowe podpórki miałem wrażenie, że wystarczy lekkie dotknięcie, żeby się złamały. Niewielkie śruby mocujące przykręcone są... nie, nie użyję słowa przykręcone - gwint występuje w formie szczątkowej. Niewielki nacisk wystarczy, aby wentylator odpadł od podstawy. Zważywszy na braki konstrukcyjne oraz pozycję zamontowanego na dysku twardym coolera (pozycja odwrócona), użytkownikom Orbitera polecam sklejenie tych Realitynet.pl - przystępnie o komputerach 4

5 podzespołów. Aby wirnik nie odpadł i nie odfrunął przez okno, w ramach prowizorycznego zabezpieczenia zastosowałem taśmę klejącą. Wentylator jest bardzo cichy, podczas normalnej pracy przy komputerze nie słyszy się jego obecności. Parametry użytkowe: Wymiary wentylatora: 60 x 60 x 15 mm Łożysko: Toczne Prędkość obrotowa wirnika: 3200 RPM Poziom hałasu: 20 dba Maksymalny przepływ powietrza: 11.6 CFM Realitynet.pl - przystępnie o komputerach 5

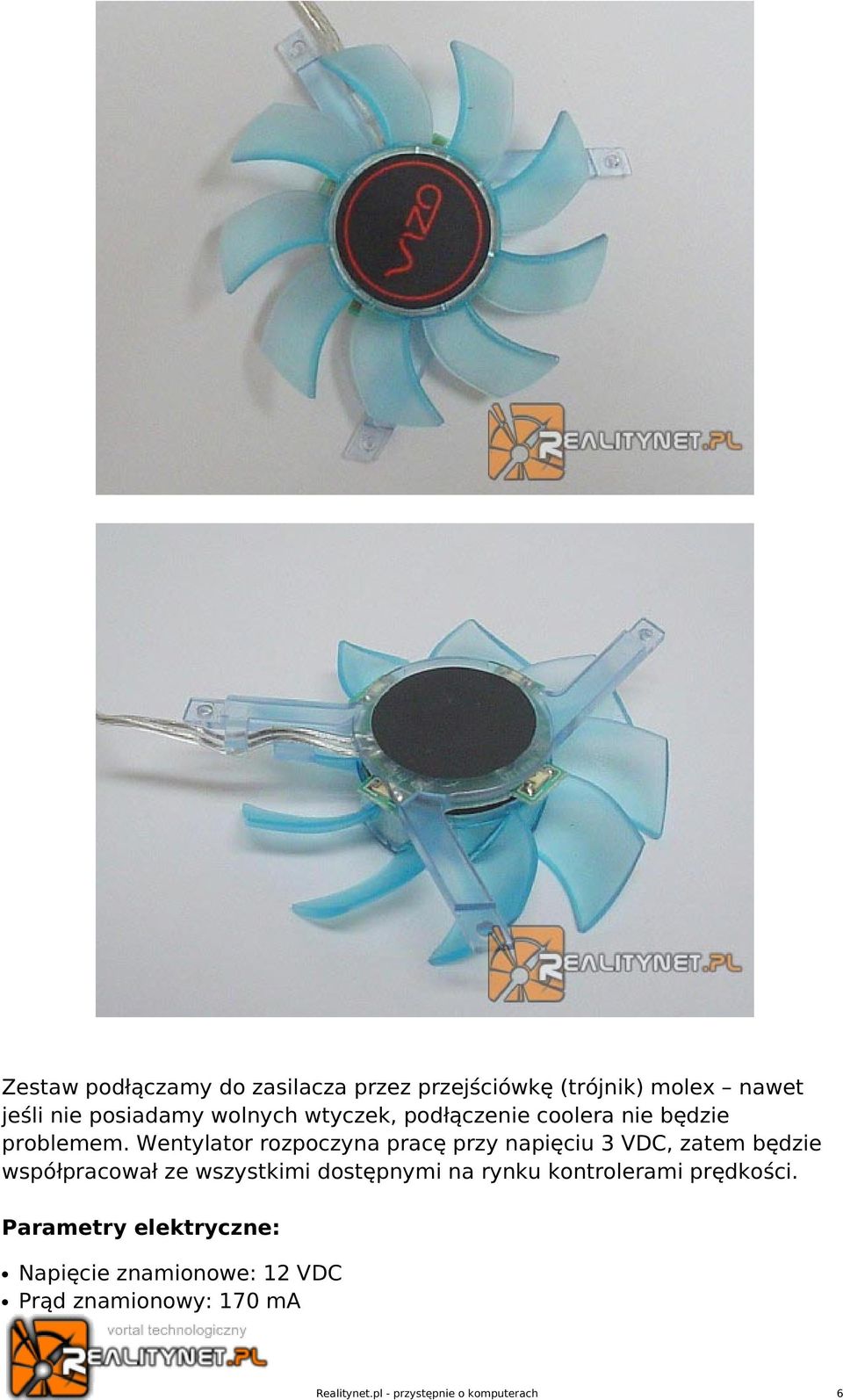

6 Zestaw podłączamy do zasilacza przez przejściówkę (trójnik) molex nawet jeśli nie posiadamy wolnych wtyczek, podłączenie coolera nie będzie problemem. Wentylator rozpoczyna pracę przy napięciu 3 VDC, zatem będzie współpracował ze wszystkimi dostępnymi na rynku kontrolerami prędkości. Parametry elektryczne: Napięcie znamionowe: 12 VDC Prąd znamionowy: 170 ma Realitynet.pl - przystępnie o komputerach 6

7 Estetyka stoi na wysokim poziomie, trwałość również, ale dopiero po przyklejeniu wentylatora do podstawy. Realitynet.pl - przystępnie o komputerach 7

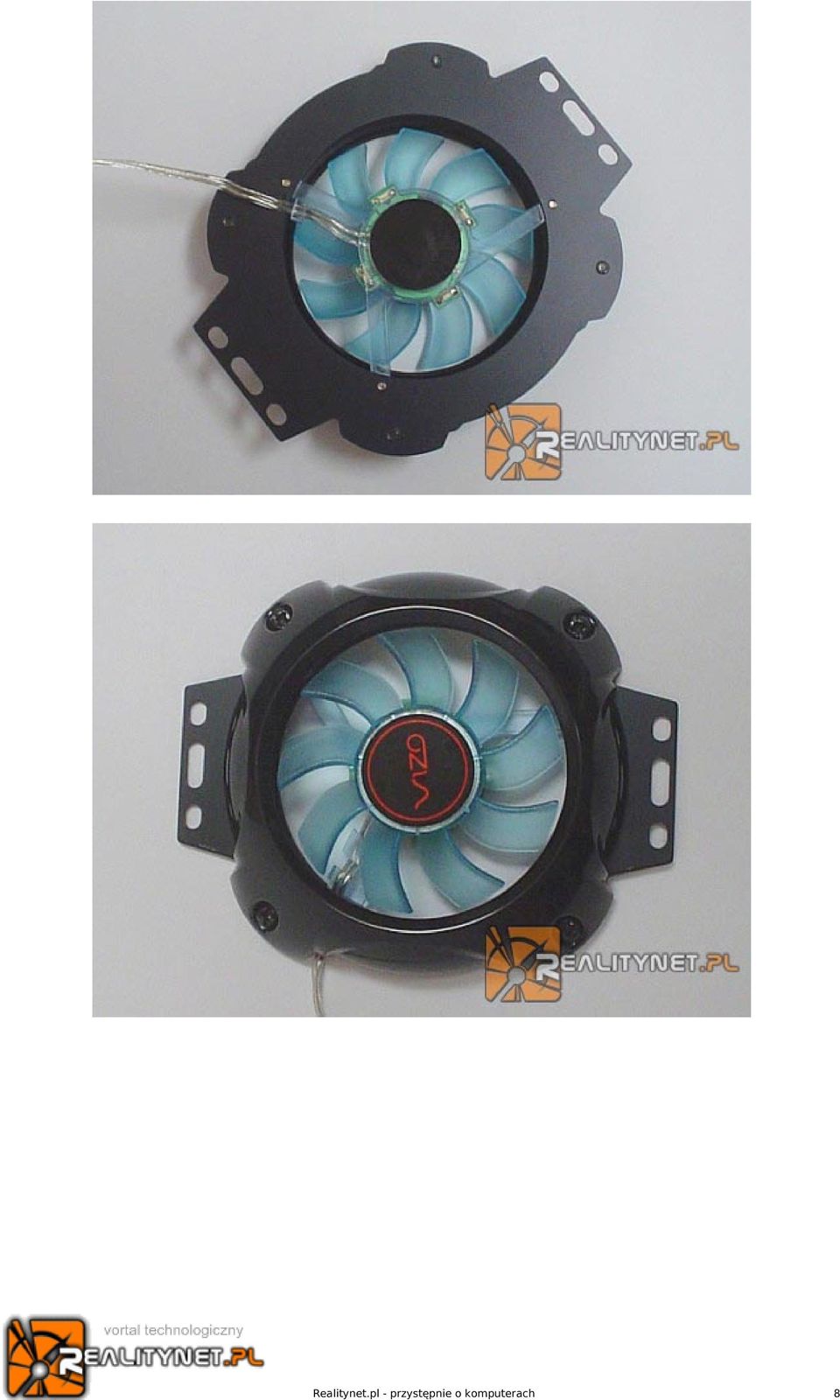

8 Realitynet.pl - przystępnie o komputerach 8

9 Przezroczysty wentylator prezentuje się efektowniej, niż czarny i smutny plastik. Aby spotęgować wrażenia wizualne, produkt wyposażony został w cztery ultrajasne, niebieskie diody LED. Realitynet.pl - przystępnie o komputerach 9

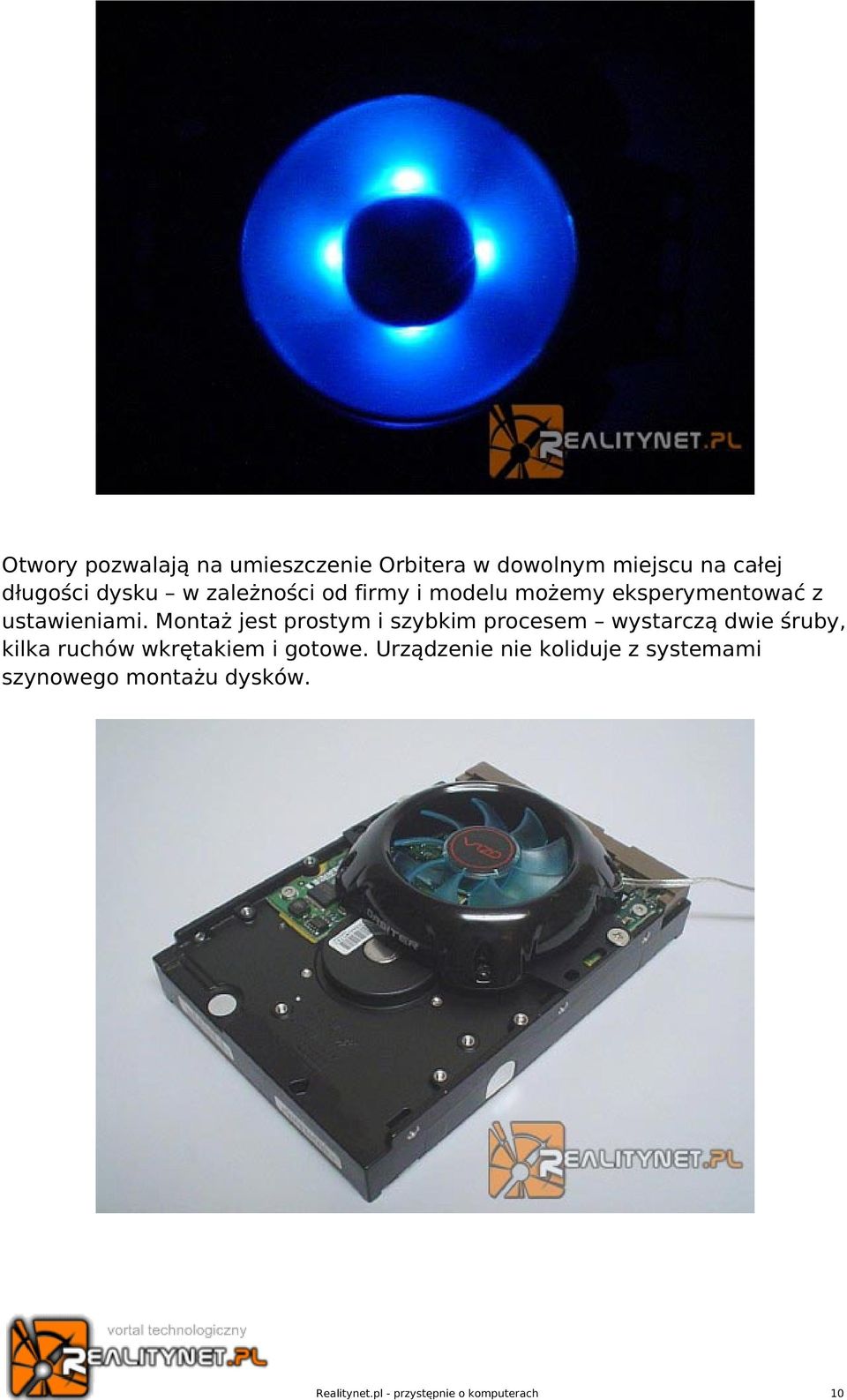

10 Otwory pozwalają na umieszczenie Orbitera w dowolnym miejscu na całej długości dysku w zależności od firmy i modelu możemy eksperymentować z ustawieniami. Montaż jest prostym i szybkim procesem wystarczą dwie śruby, kilka ruchów wkrętakiem i gotowe. Urządzenie nie koliduje z systemami szynowego montażu dysków. Realitynet.pl - przystępnie o komputerach 10

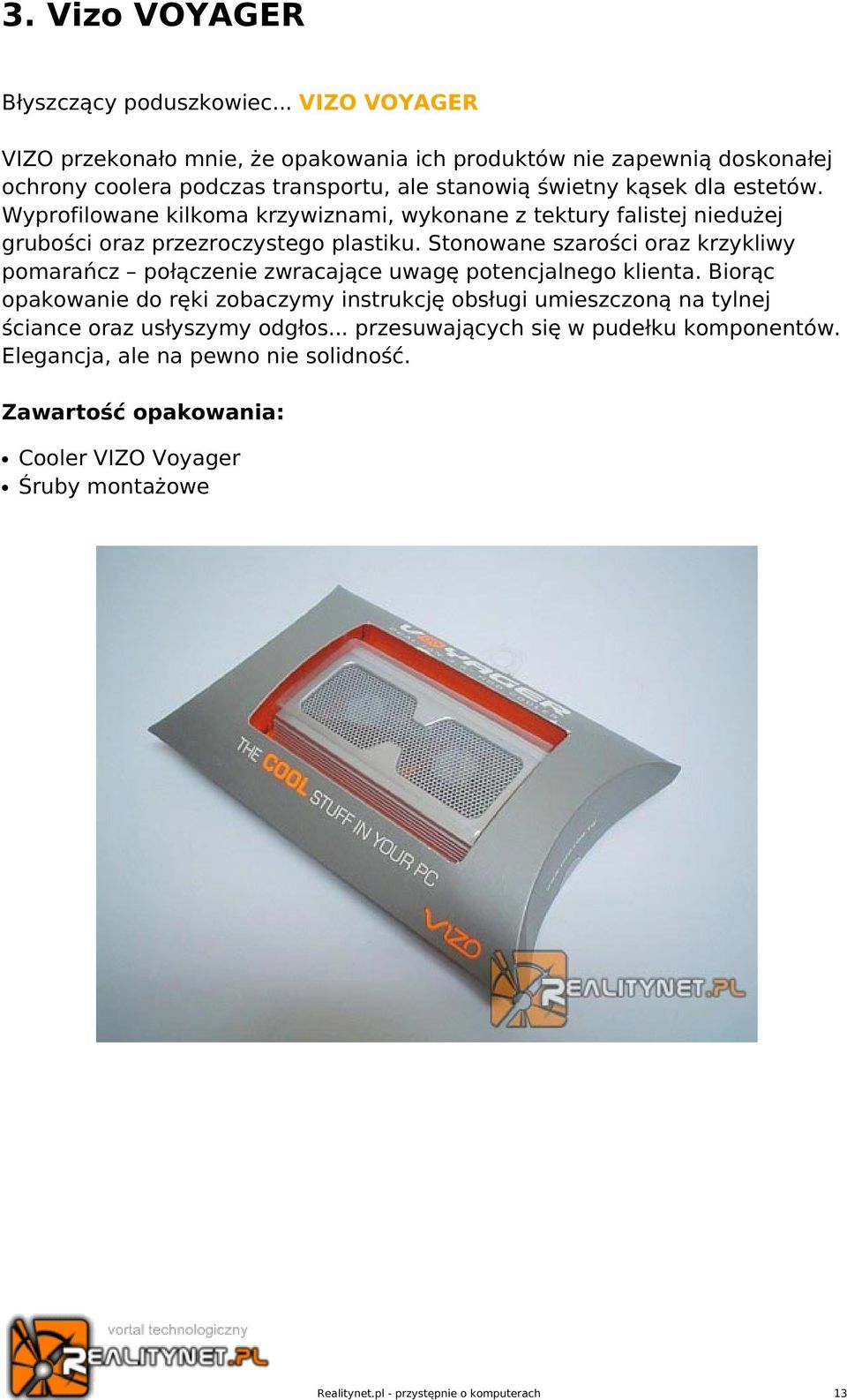

13 3. Vizo VOYAGER Błyszczący poduszkowiec... VIZO VOYAGER VIZO przekonało mnie, że opakowania ich produktów nie zapewnią doskonałej ochrony coolera podczas transportu, ale stanowią świetny kąsek dla estetów. Wyprofilowane kilkoma krzywiznami, wykonane z tektury falistej niedużej grubości oraz przezroczystego plastiku. Stonowane szarości oraz krzykliwy pomarańcz połączenie zwracające uwagę potencjalnego klienta. Biorąc opakowanie do ręki zobaczymy instrukcję obsługi umieszczoną na tylnej ściance oraz usłyszymy odgłos... przesuwających się w pudełku komponentów. Elegancja, ale na pewno nie solidność. Zawartość opakowania: Cooler VIZO Voyager Śruby montażowe Realitynet.pl - przystępnie o komputerach 13

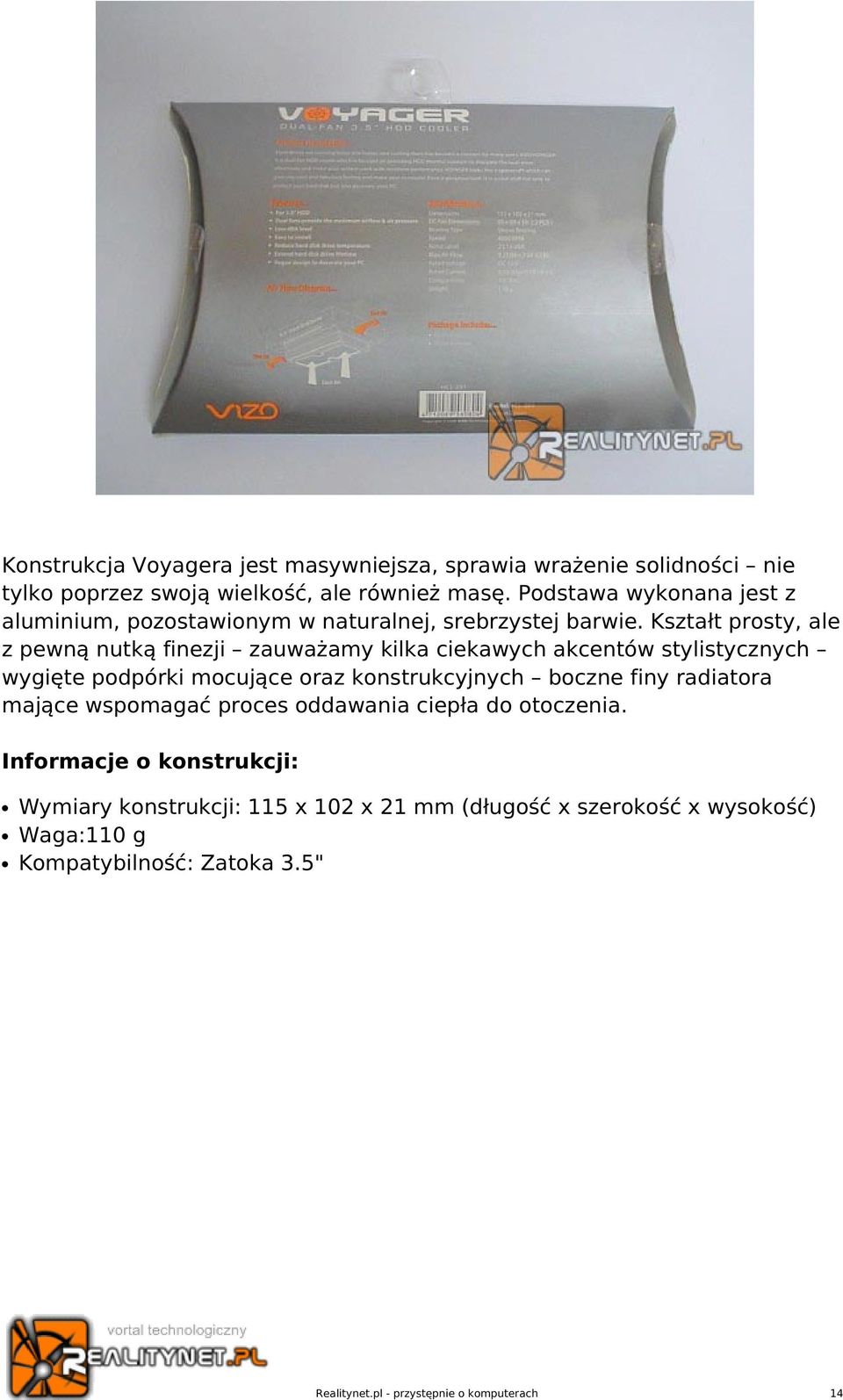

14 Konstrukcja Voyagera jest masywniejsza, sprawia wrażenie solidności nie tylko poprzez swoją wielkość, ale również masę. Podstawa wykonana jest z aluminium, pozostawionym w naturalnej, srebrzystej barwie. Kształt prosty, ale z pewną nutką finezji zauważamy kilka ciekawych akcentów stylistycznych wygięte podpórki mocujące oraz konstrukcyjnych boczne finy radiatora mające wspomagać proces oddawania ciepła do otoczenia. Informacje o konstrukcji: Wymiary konstrukcji: 115 x 102 x 21 mm (długość x szerokość x wysokość) Waga:110 g Kompatybilność: Zatoka 3.5" Realitynet.pl - przystępnie o komputerach 14

16 Aby zabezpieczyć nasze palce przed bezpośrednim kontaktem z wirującymi łopatami wentylatorów zastosowano plastikową ramkę i przezroczystą dla powietrza perforowaną blachę. Zwalniając kilka zaczepów można usunąć ten element, poprawiając przepływ powietrza oraz zmniejszając tym samym głośność coolera, jednak pogarszając walory estetyczne. Realitynet.pl - przystępnie o komputerach 16

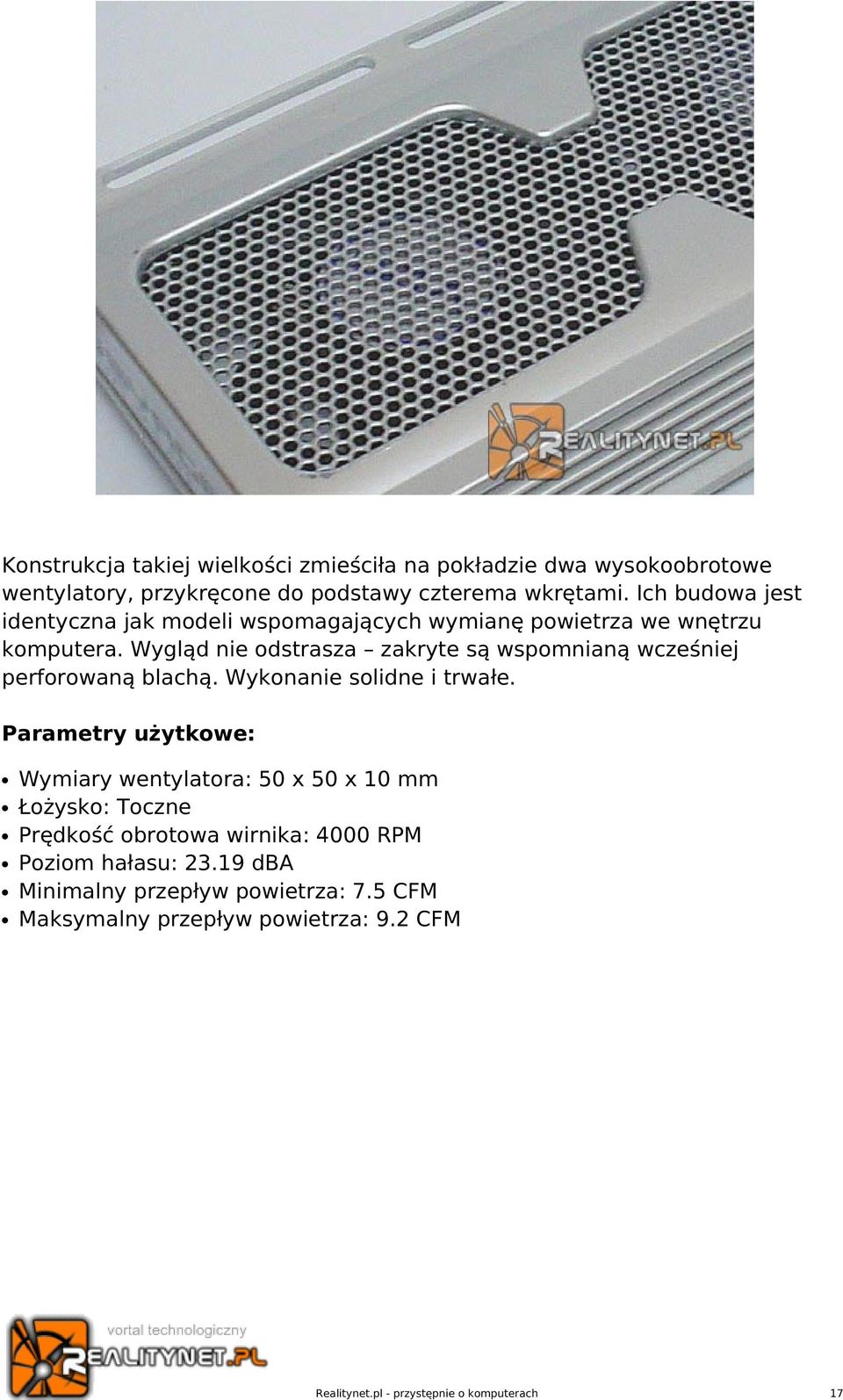

17 Konstrukcja takiej wielkości zmieściła na pokładzie dwa wysokoobrotowe wentylatory, przykręcone do podstawy czterema wkrętami. Ich budowa jest identyczna jak modeli wspomagających wymianę powietrza we wnętrzu komputera. Wygląd nie odstrasza zakryte są wspomnianą wcześniej perforowaną blachą. Wykonanie solidne i trwałe. Parametry użytkowe: Wymiary wentylatora: 50 x 50 x 10 mm Łożysko: Toczne Prędkość obrotowa wirnika: 4000 RPM Poziom hałasu: dba Minimalny przepływ powietrza: 7.5 CFM Maksymalny przepływ powietrza: 9.2 CFM Realitynet.pl - przystępnie o komputerach 17

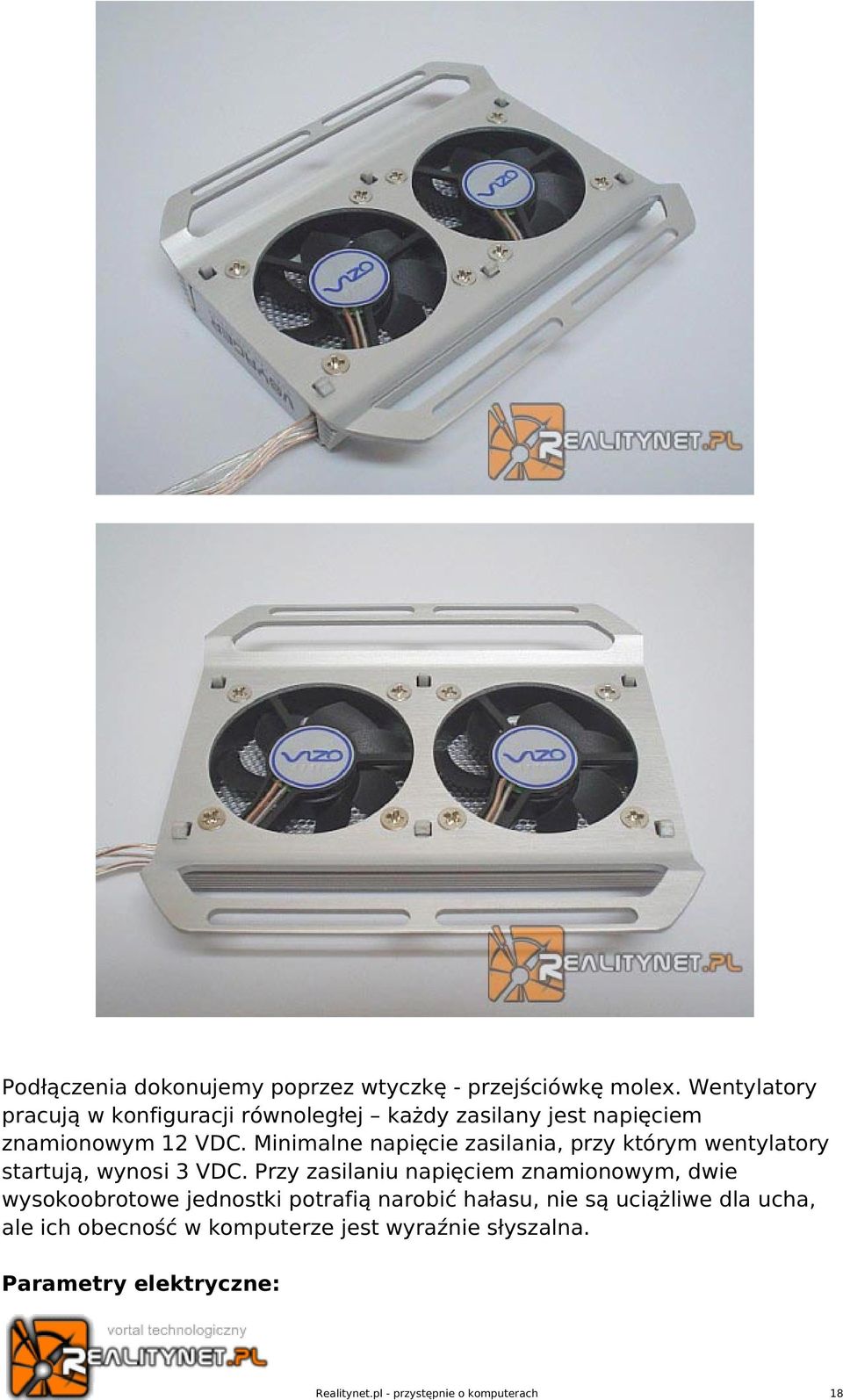

18 Podłączenia dokonujemy poprzez wtyczkę - przejściówkę molex. Wentylatory pracują w konfiguracji równoległej każdy zasilany jest napięciem znamionowym 12 VDC. Minimalne napięcie zasilania, przy którym wentylatory startują, wynosi 3 VDC. Przy zasilaniu napięciem znamionowym, dwie wysokoobrotowe jednostki potrafią narobić hałasu, nie są uciążliwe dla ucha, ale ich obecność w komputerze jest wyraźnie słyszalna. Parametry elektryczne: Realitynet.pl - przystępnie o komputerach 18

19 Napięcie znamionowe: 12 VDC Prąd znamionowy: 260 (2 x 130) ma Montaż jest bajecznie prosty wkręcamy cztery śruby, regulujemy pozycję konstrukcji (kilka milimetrów pomiędzy przednią i tylną ścianką) i wkładamy dysk twardy do obudowy. Realitynet.pl - przystępnie o komputerach 19

22 4. Testy. Podsumowanie Poznaliście produkty od strony konstrukcyjnej, estetycznej i funkcjonalnej, pozostała najważniejsza w układach chłodzenia kwestia wydajność. Aby testy były jak najbardziej obiektywne i pozbawione błędów natury metrologicznej, przedstawię zasady, którymi kierowałem się podczas badania produktów Vizo oraz warunki panujące w pomieszczeniu pomiarowym. Testy wykonywane były trzykrotnie, ostateczny wynik jest średnią arytmetyczną zebranych pomiarów pod uwagę brana była maksymalna zanotowana temperatura. Wynik zaokrąglony i przedstawiony z dokładnością do dwóch miejsc znaczących. Temperatura w pomieszczeniu pomiarowym wynosiła 27 stopni Celsjusza. Dysk twardy Seagate ST A umieszczony był w obudowie Chieftec LBX dodatkowe wentylatory nawiewowe zostały wyłączone Odczyt elektroniczny przy pomocy systemu raportowania i monitoringu dysków twardych S.M.A.R.T. - próbkowanie co 10 sekund. Kontrola temperatury odbywała się w trzech fazach, dokładne wyniki przedstawia wykres: Po włączeniu komputera odczyt zanotowany po 2 minutach od naciśnięcia przycisku POWER. Idle (brak obciążenia) - jedynymi włączonymi aplikacjami była przeglądarka stron internetowych FireFox, komunikator Tlen oraz odtwarzacz muzyki Foobar. Stress (pełne obciążenie dysku) włączony film w formacie DivX, kopiowanie katalogu o wadze 20 GB oraz defragmentacja partycji o pojemności 10 GB Realitynet.pl - przystępnie o komputerach 22

23 W każdym przypadku zastosowanie dodatkowego chłodzenia zmniejszało temperaturę dysku. Coolery tego typu są potrzebne, jednak muszą być to konstrukcje przemyślane, odprowadzające maksymalną ilość ciepła. Każdy układ chłodzący działa na zasadzie odbioru energii cieplnej i rozpraszania go poprzez dużą metalową powierzchnię radiatora. Produkty proponowane przez VIZO nie pełnią takiej funkcji to tylko wentylatory przymocowane do dysku twardego. Nie dziwi zatem skromna, moim zdaniem wydajność. Napęd, który poddany był testom nie posiada osłony chroniącej elektronikę, ale w sprzedaży dostępne są modele, których płytka drukowana pokryta jest pianką i metalową blaszką. W takim przypadku Orbiter i Voyager będą bezużyteczne. Zdecydowanym faworytem jest model Voyager - obniża temperaturę o 3 stopnie w IDLE oraz 4 stopnie Celsjusza w STRESS. Orbiter może pochwalić się zmniejszeniem temperatury o 2 stopnie Celsjusza. Dużo czy mało? Każdy z Was niech odpowie sobie na to pytanie i zdecyduje czy warto wydać kwotę PLN na chłodzenie dysku firmy VIZO. Z chęcią poznam Wasze zdanie na ten temat, zapraszam do komentowania... VIZO ORBITER PLUSY: MINUSY: Oryginalny wygląd Podświetlenie Niski poziom hałasu......kosztem wydajności Delikatna konstrukcja Realitynet.pl - przystępnie o komputerach 23

24 VIZO VOYAGER PLUSY: MINUSY: Mocna, stabilna konstrukcja Atrakcyjny wygląd Wydajność kosztem ciszy Sprzęt do testów dostarczył: VIZO Poznaliście produkty od strony konstrukcyjnej, estetycznej i funkcjonalnej, pozostała najważniejsza w układach chłodzenia kwestia wydajność. Aby testy były jak najbardziej obiektywne i pozbawione błędów natury metrologicznej, przedstawię zasady, którymi kierowałem się podczas badania produktów Vizo oraz warunki panujące w pomieszczeniu pomiarowym. Testy wykonywane były trzykrotnie, ostateczny wynik jest średnią arytmetyczną zebranych pomiarów pod uwagę brana była maksymalna zanotowana temperatura. Wynik zaokrąglony i przedstawiony z dokładnością do dwóch miejsc znaczących. Temperatura w pomieszczeniu pomiarowym wynosiła 27 stopni Celsjusza. Dysk twardy Seagate ST A umieszczony był w obudowie Chieftec LBX Realitynet.pl - przystępnie o komputerach 24

25 dodatkowe wentylatory nawiewowe zostały wyłączone Odczyt elektroniczny przy pomocy systemu raportowania i monitoringu dysków twardych S.M.A.R.T. - próbkowanie co 10 sekund. Kontrola temperatury odbywała się w trzech fazach, dokładne wyniki przedstawia wykres: Po włączeniu komputera odczyt zanotowany po 2 minutach od naciśnięcia przycisku POWER. Idle (brak obciążenia) - jedynymi włączonymi aplikacjami była przeglądarka stron internetowych FireFox, komunikator Tlen oraz odtwarzacz muzyki Foobar. Stress (pełne obciążenie dysku) włączony film w formacie DivX, kopiowanie katalogu o wadze 20 GB oraz defragmentacja partycji o pojemności 10 GB W każdym przypadku zastosowanie dodatkowego chłodzenia zmniejszało temperaturę dysku. Coolery tego typu są potrzebne, jednak muszą być to konstrukcje przemyślane, odprowadzające maksymalną ilość ciepła. Każdy układ chłodzący działa na zasadzie odbioru energii cieplnej i rozpraszania go poprzez dużą metalową powierzchnię radiatora. Produkty proponowane przez VIZO nie pełnią takiej funkcji to tylko wentylatory przymocowane do dysku twardego. Nie dziwi zatem skromna, moim zdaniem wydajność. Napęd, który poddany był testom nie posiada osłony chroniącej elektronikę, ale w sprzedaży dostępne są modele, których płytka drukowana pokryta jest pianką i metalową blaszką. W takim przypadku Orbiter i Voyager będą bezużyteczne. Zdecydowanym faworytem jest model Voyager - obniża temperaturę o 3 stopnie w IDLE oraz 4 stopnie Celsjusza w STRESS. Orbiter może pochwalić się zmniejszeniem temperatury o 2 stopnie Celsjusza. Dużo czy mało? Każdy z Was Realitynet.pl - przystępnie o komputerach 25

26 niech odpowie sobie na to pytanie i zdecyduje czy warto wydać kwotę PLN na chłodzenie dysku firmy VIZO. Z chęcią poznam Wasze zdanie na ten temat, zapraszam do komentowania... VIZO ORBITER PLUSY: MINUSY: Oryginalny wygląd Podświetlenie Niski poziom hałasu......kosztem wydajności Delikatna konstrukcja VIZO VOYAGER PLUSY: MINUSY: Mocna, stabilna konstrukcja Atrakcyjny wygląd Wydajność kosztem ciszy Sprzęt do testów dostarczył: VIZO Realitynet.pl - przystępnie o komputerach 26
