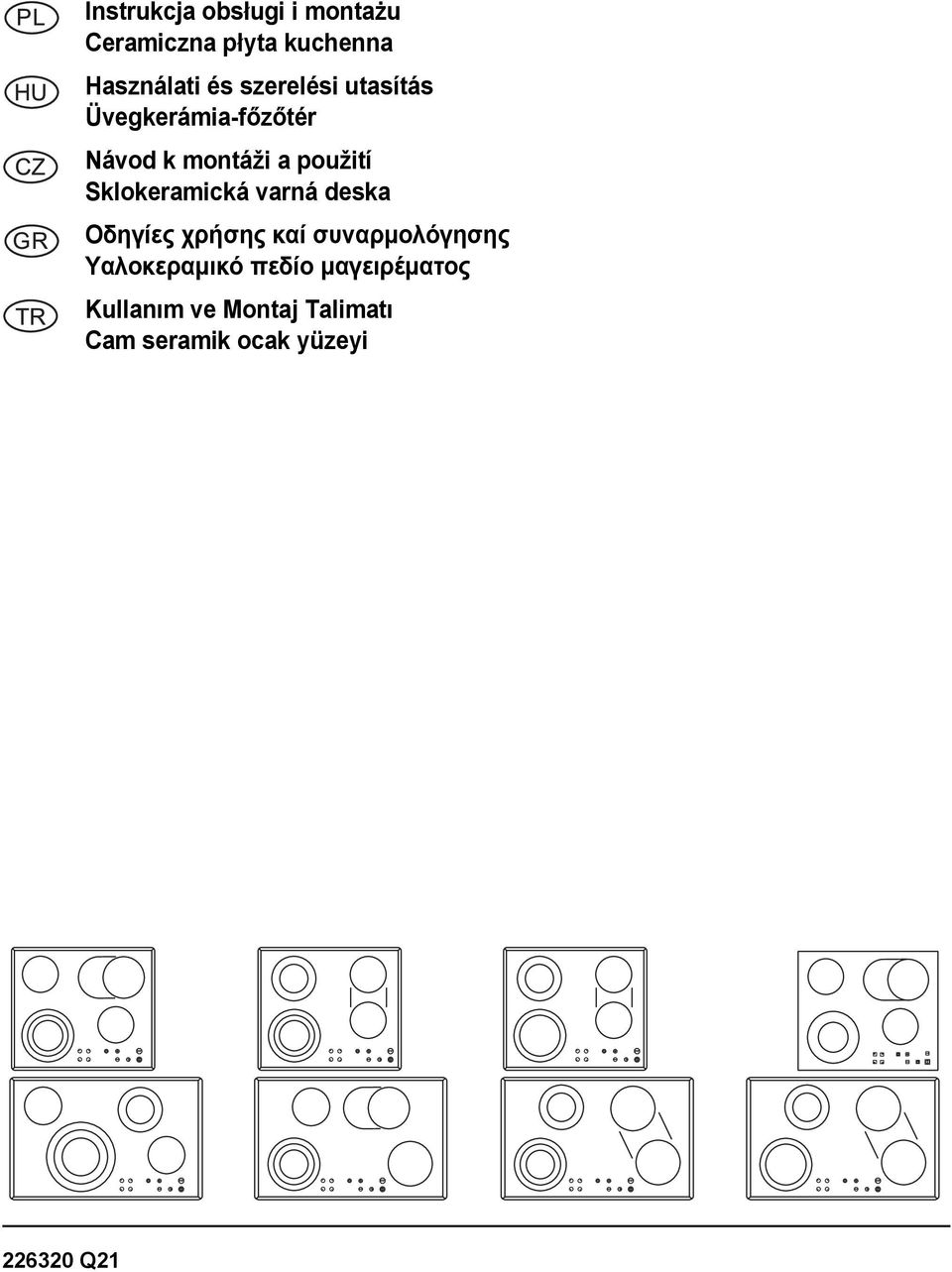

1 Instrukcja obsługi i montażu Ceramiczna płyta kuchenna Használati és szerelési utasítás Üvegkerámia-főzőtér Návod k montáži a použití Sklokeramická varná deska Οδηγίες χρήσης καί συναρµολόγησης Υαλοκεραµικό πεδίο µαγειρέµατος Kullanım ve Montaj Talimatı Cam seramik ocak yüzeyi Q21

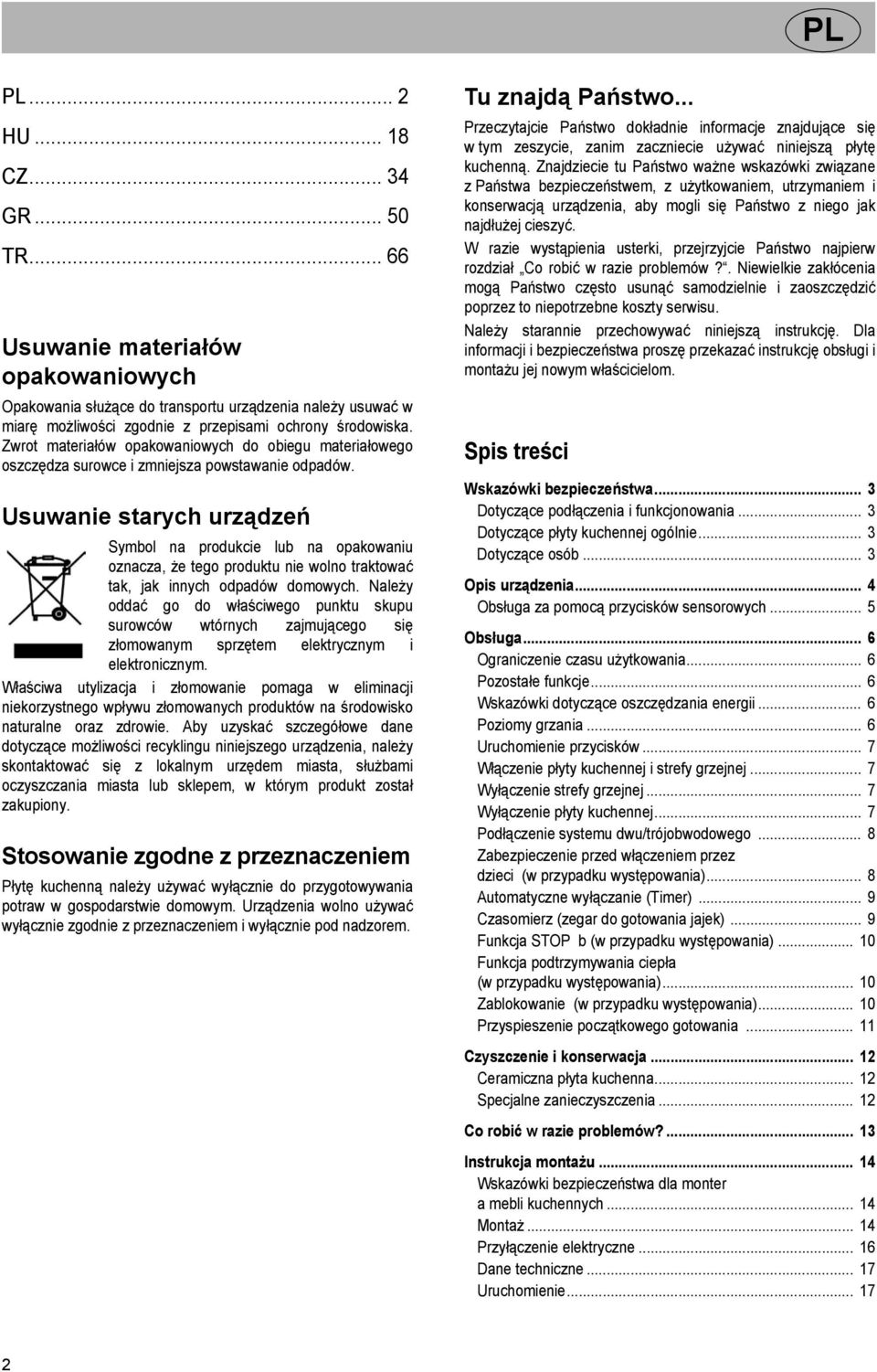

2 ... 2 HU CZ GR TR Usuwanie materiałów opakowaniowych Opakowania służące do transportu urządzenia należy usuwać w miarę możliwości zgodnie z przepisami ochrony środowiska. Zwrot materiałów opakowaniowych do obiegu materiałowego oszczędza surowce i zmniejsza powstawanie odpadów. Usuwanie starych urządzeń Symbol na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych odpadów domowych. Należy oddać go do właściwego punktu skupu surowców wtórnych zajmującego się złomowanym sprzętem elektrycznym i elektronicznym. Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych produktów na środowisko naturalne oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony. Stosowanie zgodne z przeznaczeniem Płytę kuchenną należy używać wyłącznie do przygotowywania potraw w gospodarstwie domowym. Urządzenia wolno używać wyłącznie zgodnie z przeznaczeniem i wyłącznie pod nadzorem. Tu znajdą Państwo... Przeczytajcie Państwo dokładnie informacje znajdujące się w tym zeszycie, zanim zaczniecie używać niniejszą płytę kuchenną. Znajdziecie tu Państwo ważne wskazówki związane zpaństwa bezpieczeństwem, z użytkowaniem, utrzymaniem i konserwacją urządzenia, aby mogli się Państwo z niego jak najdłużej cieszyć. W razie wystąpienia usterki, przejrzyjcie Państwo najpierw rozdział Co robić w razie problemów?. Niewielkie zakłócenia mogą Państwo często usunąć samodzielnie i zaoszczędzić poprzez to niepotrzebne koszty serwisu. Należy starannie przechowywać niniejszą instrukcję. Dla informacji i bezpieczeństwa proszę przekazać instrukcję obsługi i montażu jej nowym właścicielom. Spis treści Wskazówki bezpieczeństwa... 3 Dotyczące podłączenia i funkcjonowania... 3 Dotyczące płyty kuchennej ogólnie... 3 Dotyczące osób... 3 Opis urządzenia... 4 Obsługa za pomocą przycisków sensorowych... 5 Obsługa... 6 Ograniczenie czasu użytkowania... 6 Pozostałe funkcje... 6 Wskazówki dotyczące oszczędzania energii... 6 Poziomy grzania... 6 Uruchomienie przycisków... 7 Włączenie płyty kuchennej i strefy grzejnej... 7 Wyłączenie strefy grzejnej... 7 Wyłączenie płyty kuchennej... 7 Podłączenie systemu dwu/trójobwodowego... 8 Zabezpieczenie przed włączeniem przez dzieci (w przypadku występowania)... 8 Automatyczne wyłączanie (Timer)... 9 Czasomierz (zegar do gotowania jajek)... 9 Funkcja STOP b (w przypadku występowania) Funkcja podtrzymywania ciepła (w przypadku występowania) Zablokowanie (w przypadku występowania) Przyspieszenie początkowego gotowania Czyszczenie i konserwacja Ceramiczna płyta kuchenna Specjalne zanieczyszczenia Co robić w razie problemów? Instrukcja montażu Wskazówki bezpieczeństwa dla monter a mebli kuchennych Montaż Przyłączenie elektryczne Dane techniczne Uruchomienie

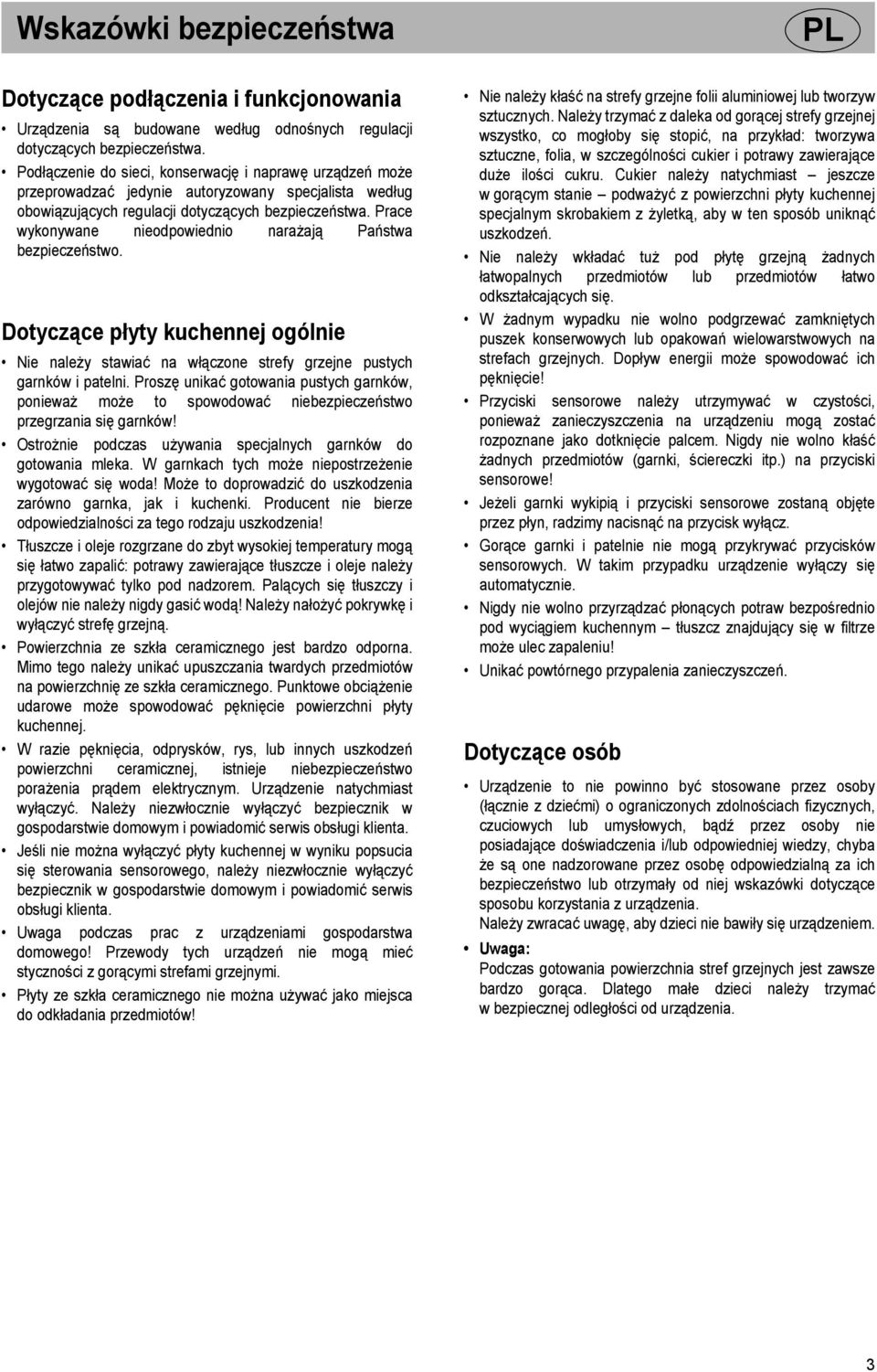

3 Wskazówki bezpieczeństwa Wskazówki bezpieczeństwa Dotyczące podłączenia i funkcjonowania Urządzenia są budowane według odnośnych regulacji dotyczących bezpieczeństwa. Podłączenie do sieci, konserwację i naprawę urządzeń może przeprowadzać jedynie autoryzowany specjalista według obowiązujących regulacji dotyczących bezpieczeństwa. Prace wykonywane nieodpowiednio narażają Państwa bezpieczeństwo. Dotyczące płyty kuchennej ogólnie Nie należy stawiać na włączone strefy grzejne pustych garnków i patelni. Proszę unikać gotowania pustych garnków, ponieważ może to spowodować niebezpieczeństwo przegrzania się garnków! Ostrożnie podczas używania specjalnych garnków do gotowania mleka. W garnkach tych może niepostrzeżenie wygotować się woda! Może to doprowadzić do uszkodzenia zarówno garnka, jak i kuchenki. Producent nie bierze odpowiedzialności za tego rodzaju uszkodzenia! Tłuszcze i oleje rozgrzane do zbyt wysokiej temperatury mogą się łatwo zapalić: potrawy zawierające tłuszcze i oleje należy przygotowywać tylko pod nadzorem. Palących się tłuszczy i olejów nie należy nigdy gasić wodą! Należy nałożyć pokrywkę i wyłączyć strefę grzejną. Powierzchnia ze szkła ceramicznego jest bardzo odporna. Mimo tego należy unikać upuszczania twardych przedmiotów na powierzchnię ze szkła ceramicznego. Punktowe obciążenie udarowe może spowodować pęknięcie powierzchni płyty kuchennej. W razie pęknięcia, odprysków, rys, lub innych uszkodzeń powierzchni ceramicznej, istnieje niebezpieczeństwo porażenia prądem elektrycznym. Urządzenie natychmiast wyłączyć. Należy niezwłocznie wyłączyć bezpiecznik w gospodarstwie domowym i powiadomić serwis obsługi klienta. Jeśli nie można wyłączyć płyty kuchennej w wyniku popsucia się sterowania sensorowego, należy niezwłocznie wyłączyć bezpiecznik w gospodarstwie domowym i powiadomić serwis obsługi klienta. Uwaga podczas prac z urządzeniami gospodarstwa domowego! Przewody tych urządzeń nie mogą mieć styczności z gorącymi strefami grzejnymi. Płyty ze szkła ceramicznego nie można używać jako miejsca do odkładania przedmiotów! Nie należy kłaść na strefy grzejne folii aluminiowej lub tworzyw sztucznych. Należy trzymać z daleka od gorącej strefy grzejnej wszystko, co mogłoby się stopić, na przykład: tworzywa sztuczne, folia, w szczególności cukier i potrawy zawierające duże ilości cukru. Cukier należy natychmiast jeszcze w gorącym stanie podważyć z powierzchni płyty kuchennej specjalnym skrobakiem z żyletką, aby w ten sposób uniknąć uszkodzeń. Nie należy wkładać tuż pod płytę grzejną żadnych łatwopalnych przedmiotów lub przedmiotów łatwo odkształcających się. W żadnym wypadku nie wolno podgrzewać zamkniętych puszek konserwowych lub opakowań wielowarstwowych na strefach grzejnych. Dopływ energii może spowodować ich pęknięcie! Przyciski sensorowe należy utrzymywać w czystości, ponieważ zanieczyszczenia na urządzeniu mogą zostać rozpoznane jako dotknięcie palcem. Nigdy nie wolno kłaść żadnych przedmiotów (garnki, ściereczki itp.) na przyciski sensorowe! Jeżeli garnki wykipią i przyciski sensorowe zostaną objęte przez płyn, radzimy nacisnąć na przycisk wyłącz. Gorące garnki i patelnie nie mogą przykrywać przycisków sensorowych. W takim przypadku urządzenie wyłączy się automatycznie. Nigdy nie wolno przyrządzać płonących potraw bezpośrednio pod wyciągiem kuchennym tłuszcz znajdujący się w filtrze może ulec zapaleniu! Unikać powtórnego przypalenia zanieczyszczeń. Dotyczące osób Urządzenie to nie powinno być stosowane przez osoby (łącznie z dziećmi) o ograniczonych zdolnościach fizycznych, czuciowych lub umysłowych, bądź przez osoby nie posiadające doświadczenia i/lub odpowiedniej wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej wskazówki dotyczące sposobu korzystania z urządzenia. Należy zwracać uwagę, aby dzieci nie bawiły się urządzeniem. Uwaga: Podczas gotowania powierzchnia stref grzejnych jest zawsze bardzo gorąca. Dlatego małe dzieci należy trzymać w bezpiecznej odległości od urządzenia. 3

4 Opis urządzenia Opis urządzenia Wzór może odbiegać od ilustracji 1. Strefa grzejna z przodu z lewej strony 2. Strefa grzejna z tyłu z lewej strony 3. Strefa grzejna tylna po lewej stronie 4. Strefa grzejna przednia po prawej stronie 5. Pole obsługi Touch-Control 6. Ceramiczna płyta kuchenna 7. Przycisk włącz/wyłącz 8. Przycisk wyboru strefy grzejnej 9. Symbol przyporządkowania położenia strefy grzejnej na kuchennej płycie ceramicznej 10. Przycisk plus (zwiększyć) / przycisk minus (zmniejszyć) 11. Wskaźnik poziomów grzania 12. Lampka kontrolna oznaczająca gotowość do pracy 13. Przycisk włączenia obwodu 14. Lampka kontrolna (włączenie obwodu) 15. Przycisk nastawiający Timer 16. Wyświetlacz programatora zegarowego (timera) 17. Lampka kontrolna przyporządkowująca położenie strefy grzejnej na kuchennej płycie ceramicznej 18. Lampka czasomierza 19. Przycisk STOP 20. Przycisk blokujący 4

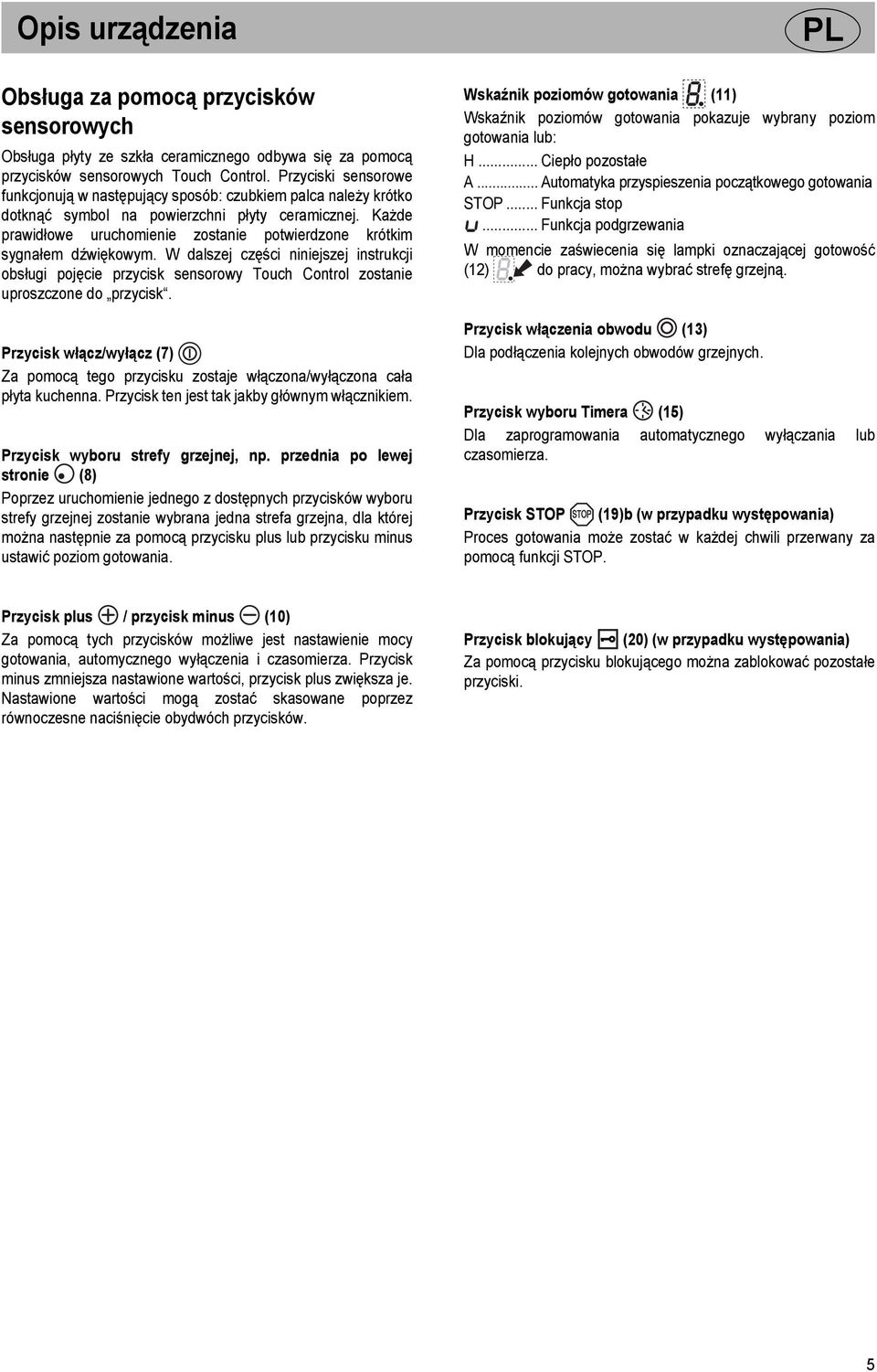

5 Opis urządzenia Obsługa za pomocą przycisków sensorowych Obsługa płyty ze szkła ceramicznego odbywa się za pomocą przycisków sensorowych Touch Control. Przyciski sensorowe funkcjonują w następujący sposób: czubkiem palca należy krótko dotknąć symbol na powierzchni płyty ceramicznej. Każde prawidłowe uruchomienie zostanie potwierdzone krótkim sygnałem dźwiękowym. W dalszej części niniejszej instrukcji obsługi pojęcie przycisk sensorowy Touch Control zostanie uproszczone do przycisk. Przycisk włącz/wyłącz (7) Za pomocą tego przycisku zostaje włączona/wyłączona cała płyta kuchenna. Przycisk ten jest tak jakby głównym włącznikiem. Przycisk wyboru strefy grzejnej, np. przednia po lewej stronie (8) Poprzez uruchomienie jednego z dostępnych przycisków wyboru strefy grzejnej zostanie wybrana jedna strefa grzejna, dla której można następnie za pomocą przycisku plus lub przycisku minus ustawić poziom gotowania. Wskaźnik poziomów gotowania (11) Wskaźnik poziomów gotowania pokazuje wybrany poziom gotowania lub: H... Ciepło pozostałe A... Automatyka przyspieszenia początkowego gotowania STOP... Funkcja stop... Funkcja podgrzewania W momencie zaświecenia się lampki oznaczającej gotowość (12) do pracy, można wybrać strefę grzejną. Przycisk włączenia obwodu (13) Dla podłączenia kolejnych obwodów grzejnych. Przycisk wyboru Timera (15) Dla zaprogramowania automatycznego wyłączania lub czasomierza. Przycisk STOP (19)b (w przypadku występowania) Proces gotowania może zostać w każdej chwili przerwany za pomocą funkcji STOP. Przycisk plus / przycisk minus (10) Za pomocą tych przycisków możliwe jest nastawienie mocy gotowania, automycznego wyłączenia i czasomierza. Przycisk minus zmniejsza nastawione wartości, przycisk plus zwiększa je. Nastawione wartości mogą zostać skasowane poprzez równoczesne naciśnięcie obydwóch przycisków. Przycisk blokujący (20) (w przypadku występowania) Za pomocą przycisku blokującego można zablokować pozostałe przyciski. 5

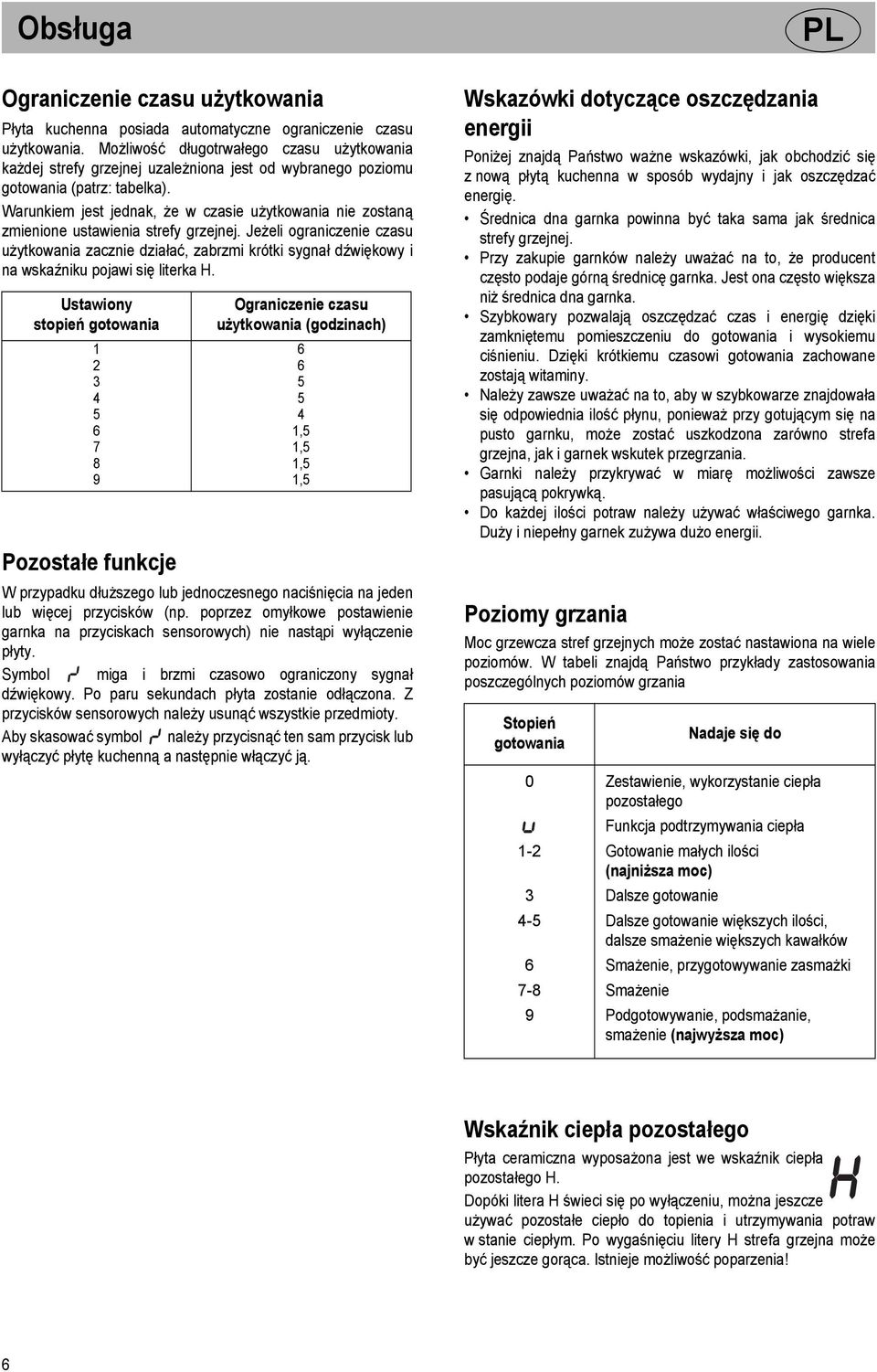

6 Obsługa Obsługa Ograniczenie czasu użytkowania Płyta kuchenna posiada automatyczne ograniczenie czasu użytkowania. Możliwość długotrwałego czasu użytkowania każdej strefy grzejnej uzależniona jest od wybranego poziomu gotowania (patrz: tabelka). Warunkiem jest jednak, że w czasie użytkowania nie zostaną zmienione ustawienia strefy grzejnej. Jeżeli ograniczenie czasu użytkowania zacznie działać, zabrzmi krótki sygnał dźwiękowy i na wskaźniku pojawi się literka H. Ustawiony stopień gotowania Pozostałe funkcje Ograniczenie czasu użytkowania (godzinach) ,5 1,5 1,5 1,5 W przypadku dłuższego lub jednoczesnego naciśnięcia na jeden lub więcej przycisków (np. poprzez omyłkowe postawienie garnka na przyciskach sensorowych) nie nastąpi wyłączenie płyty. Symbol miga i brzmi czasowo ograniczony sygnał dźwiękowy. Po paru sekundach płyta zostanie odłączona. Z przycisków sensorowych należy usunąć wszystkie przedmioty. Aby skasować symbol należy przycisnąć ten sam przycisk lub wyłączyć płytę kuchenną a następnie włączyć ją. Wskazówki dotyczące oszczędzania energii Poniżej znajdą Państwo ważne wskazówki, jak obchodzić się z nową płytą kuchenna w sposób wydajny i jak oszczędzać energię. Średnica dna garnka powinna być taka sama jak średnica strefy grzejnej. Przy zakupie garnków należy uważać na to, że producent często podaje górną średnicę garnka. Jest ona często większa niż średnica dna garnka. Szybkowary pozwalają oszczędzać czas i energię dzięki zamkniętemu pomieszczeniu do gotowania i wysokiemu ciśnieniu. Dzięki krótkiemu czasowi gotowania zachowane zostają witaminy. Należy zawsze uważać na to, aby w szybkowarze znajdowała się odpowiednia ilość płynu, ponieważ przy gotującym się na pusto garnku, może zostać uszkodzona zarówno strefa grzejna, jak i garnek wskutek przegrzania. Garnki należy przykrywać w miarę możliwości zawsze pasującą pokrywką. Do każdej ilości potraw należy używać właściwego garnka. Duży i niepełny garnek zużywa dużo energii. Poziomy grzania Moc grzewcza stref grzejnych może zostać nastawiona na wiele poziomów. W tabeli znajdą Państwo przykłady zastosowania poszczególnych poziomów grzania Stopień gotowania Nadaje się do Zestawienie, wykorzystanie ciepła pozostałego Funkcja podtrzymywania ciepła Gotowanie małych ilości (najniższa moc) Dalsze gotowanie Dalsze gotowanie większych ilości, dalsze smażenie większych kawałków Smażenie, przygotowywanie zasmażki Smażenie Podgotowywanie, podsmażanie, smażenie (najwyższa moc) Wskaźnik ciepła pozostałego Płyta ceramiczna wyposażona jest we wskaźnik ciepła pozostałego H. Dopóki litera H świeci się po wyłączeniu, można jeszcze używać pozostałe ciepło do topienia i utrzymywania potraw w stanie ciepłym. Po wygaśnięciu litery H strefa grzejna może być jeszcze gorąca. Istnieje możliwość poparzenia! 6

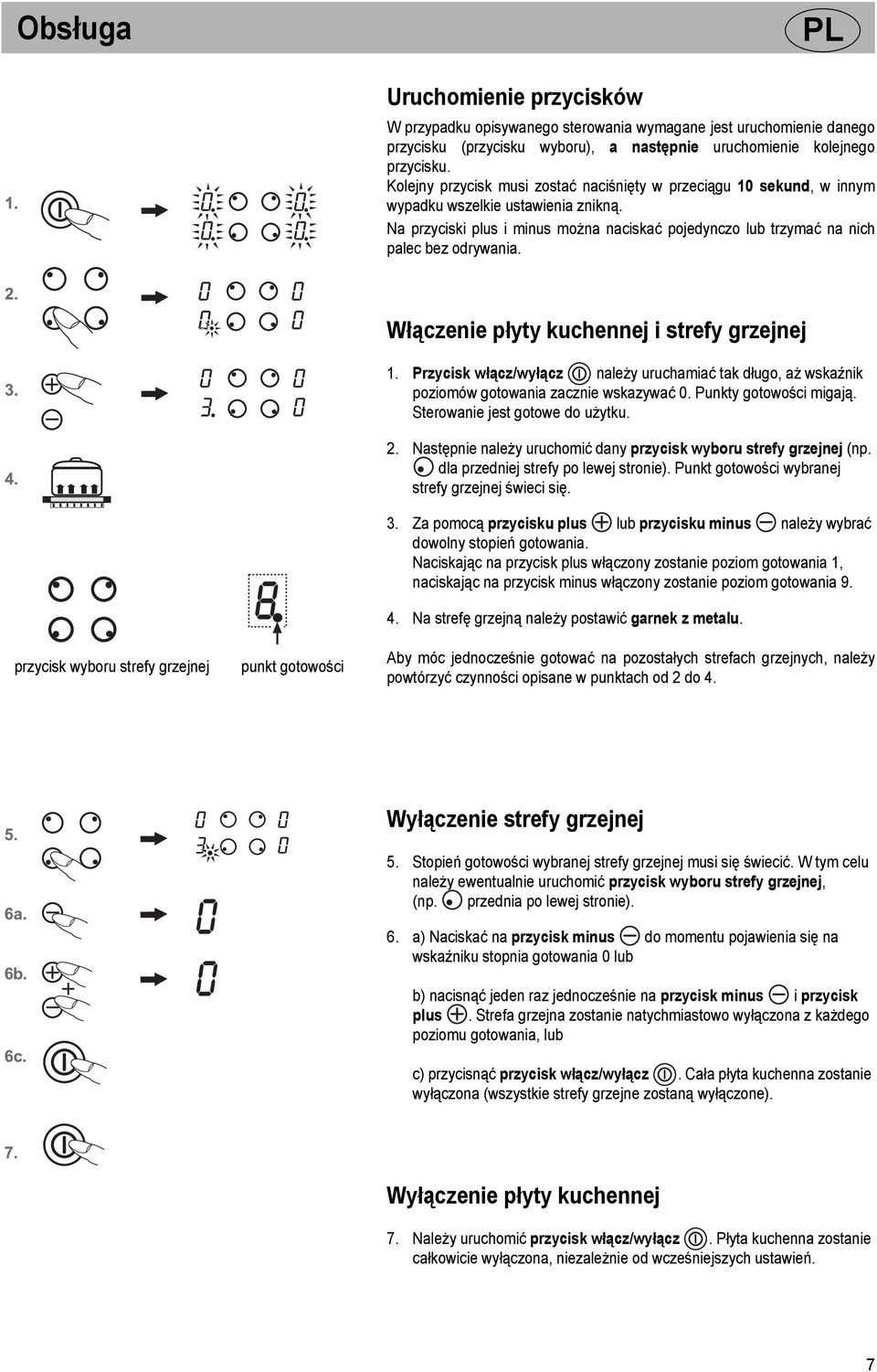

7 Obsługa Uruchomienie przycisków W przypadku opisywanego sterowania wymagane jest uruchomienie danego przycisku (przycisku wyboru), a następnie uruchomienie kolejnego przycisku. Kolejny przycisk musi zostać naciśnięty w przeciągu 10 sekund, w innym wypadku wszelkie ustawienia znikną. Na przyciski plus i minus można naciskać pojedynczo lub trzymać na nich palec bez odrywania. przycisk wyboru strefy grzejnej punkt gotowości Włączenie płyty kuchennej i strefy grzejnej 1. Przycisk włącz/wyłącz należy uruchamiać tak długo, aż wskaźnik poziomów gotowania zacznie wskazywać 0. Punkty gotowości migają. Sterowanie jest gotowe do użytku. 2. Następnie należy uruchomić dany przycisk wyboru strefy grzejnej (np. dla przedniej strefy po lewej stronie). Punkt gotowości wybranej strefy grzejnej świeci się. 3. Za pomocą przycisku plus lub przycisku minus należy wybrać dowolny stopień gotowania. Naciskając na przycisk plus włączony zostanie poziom gotowania 1, naciskając na przycisk minus włączony zostanie poziom gotowania Na strefę grzejną należy postawić garnek z metalu. Aby móc jednocześnie gotować na pozostałych strefach grzejnych, należy powtórzyć czynności opisane w punktach od 2 do 4. Wyłączenie strefy grzejnej 5. Stopień gotowości wybranej strefy grzejnej musi się świecić. W tym celu należy ewentualnie uruchomić przycisk wyboru strefy grzejnej, (np. przednia po lewej stronie). 6. a) Naciskać na przycisk minus do momentu pojawienia się na wskaźniku stopnia gotowania 0 lub b) nacisnąć jeden raz jednocześnie na przycisk minus i przycisk plus. Strefa grzejna zostanie natychmiastowo wyłączona z każdego poziomu gotowania, lub c) przycisnąć przycisk włącz/wyłącz. Cała płyta kuchenna zostanie wyłączona (wszystkie strefy grzejne zostaną wyłączone). Wyłączenie płyty kuchennej 7. Należy uruchomić przycisk włącz/wyłącz. Płyta kuchenna zostanie całkowicie wyłączona, niezależnie od wcześniejszych ustawień. 7

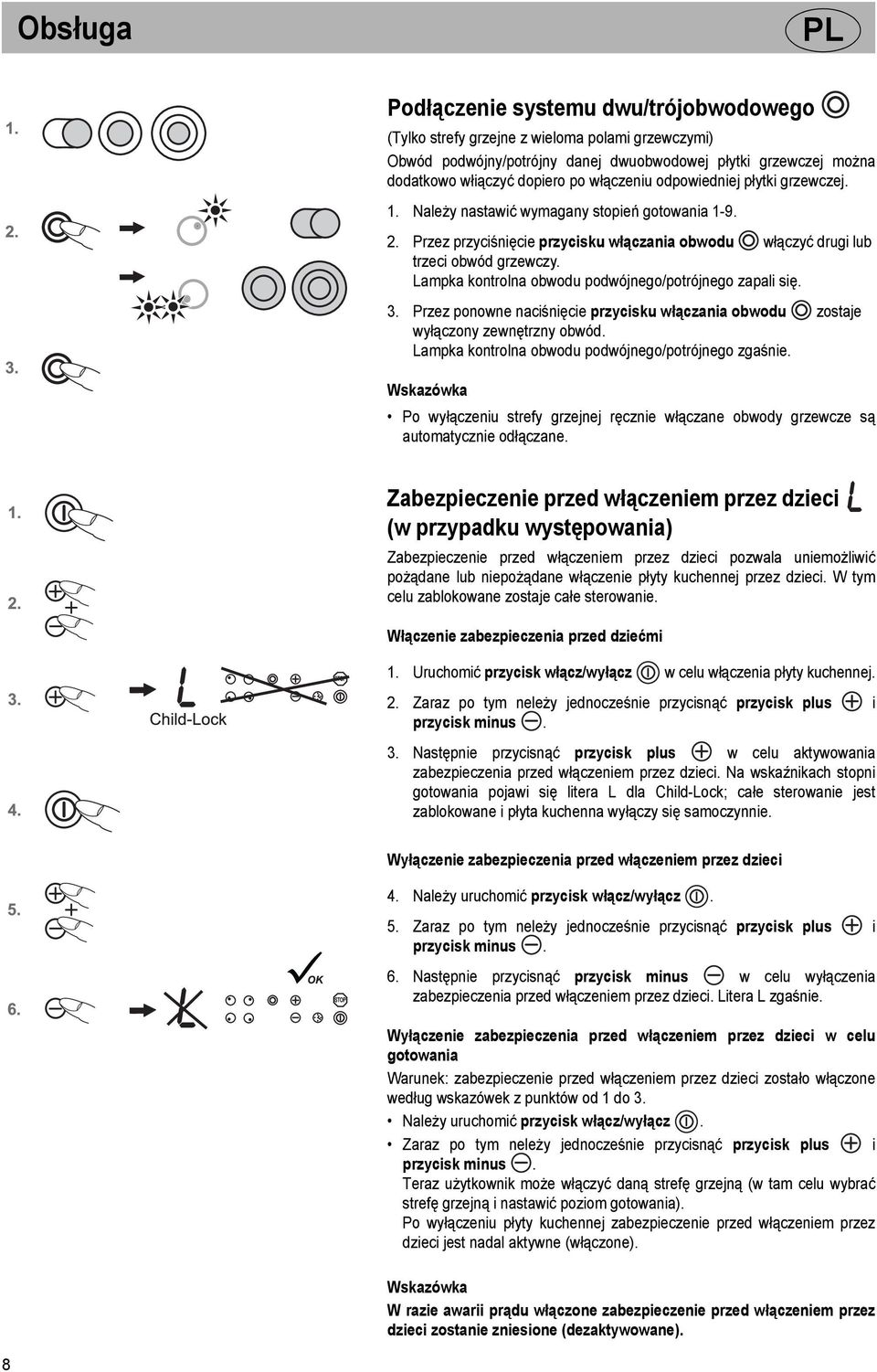

8 Obsługa Podłączenie systemu dwu/trójobwodowego (Tylko strefy grzejne z wieloma polami grzewczymi) Obwód podwójny/potrójny danej dwuobwodowej płytki grzewczej można dodatkowo włiączyć dopiero po włączeniu odpowiedniej płytki grzewczej. 1. Należy nastawić wymagany stopień gotowania Przez przyciśnięcie przycisku włączania obwodu włączyć drugi lub trzeci obwód grzewczy. Lampka kontrolna obwodu podwójnego/potrójnego zapali się. 3. Przez ponowne naciśnięcie przycisku włączania obwodu zostaje wyłączony zewnętrzny obwód. Lampka kontrolna obwodu podwójnego/potrójnego zgaśnie. Wskazówka Po wyłączeniu strefy grzejnej ręcznie włączane obwody grzewcze są automatycznie odłączane. Zabezpieczenie przed włączeniem przez dzieci (w przypadku występowania) Zabezpieczenie przed włączeniem przez dzieci pozwala uniemożliwić pożądane lub niepożądane włączenie płyty kuchennej przez dzieci. W tym celu zablokowane zostaje całe sterowanie. Włączenie zabezpieczenia przed dziećmi 1. Uruchomić przycisk włącz/wyłącz w celu włączenia płyty kuchennej. 2. Zaraz po tym neleży jednocześnie przycisnąć przycisk plus i przycisk minus. 3. Następnie przycisnąć przycisk plus w celu aktywowania zabezpieczenia przed włączeniem przez dzieci. Na wskaźnikach stopni gotowania pojawi się litera L dla Child-Lock; całe sterowanie jest zablokowane i płyta kuchenna wyłączy się samoczynnie. Wyłączenie zabezpieczenia przed włączeniem przez dzieci 4. Należy uruchomić przycisk włącz/wyłącz. 5. Zaraz po tym neleży jednocześnie przycisnąć przycisk plus i przycisk minus. 6. Następnie przycisnąć przycisk minus w celu wyłączenia zabezpieczenia przed włączeniem przez dzieci. Litera L zgaśnie. Wyłączenie zabezpieczenia przed włączeniem przez dzieci w celu gotowania Warunek: zabezpieczenie przed włączeniem przez dzieci zostało włączone według wskazówek z punktów od 1 do 3. Należy uruchomić przycisk włącz/wyłącz. Zaraz po tym neleży jednocześnie przycisnąć przycisk plus i przycisk minus. Teraz użytkownik może włączyć daną strefę grzejną (w tam celu wybrać strefę grzejną i nastawić poziom gotowania). Po wyłączeniu płyty kuchennej zabezpieczenie przed włączeniem przez dzieci jest nadal aktywne (włączone). Wskazówka W razie awarii prądu włączone zabezpieczenie przed włączeniem przez dzieci zostanie zniesione (dezaktywowane). 8

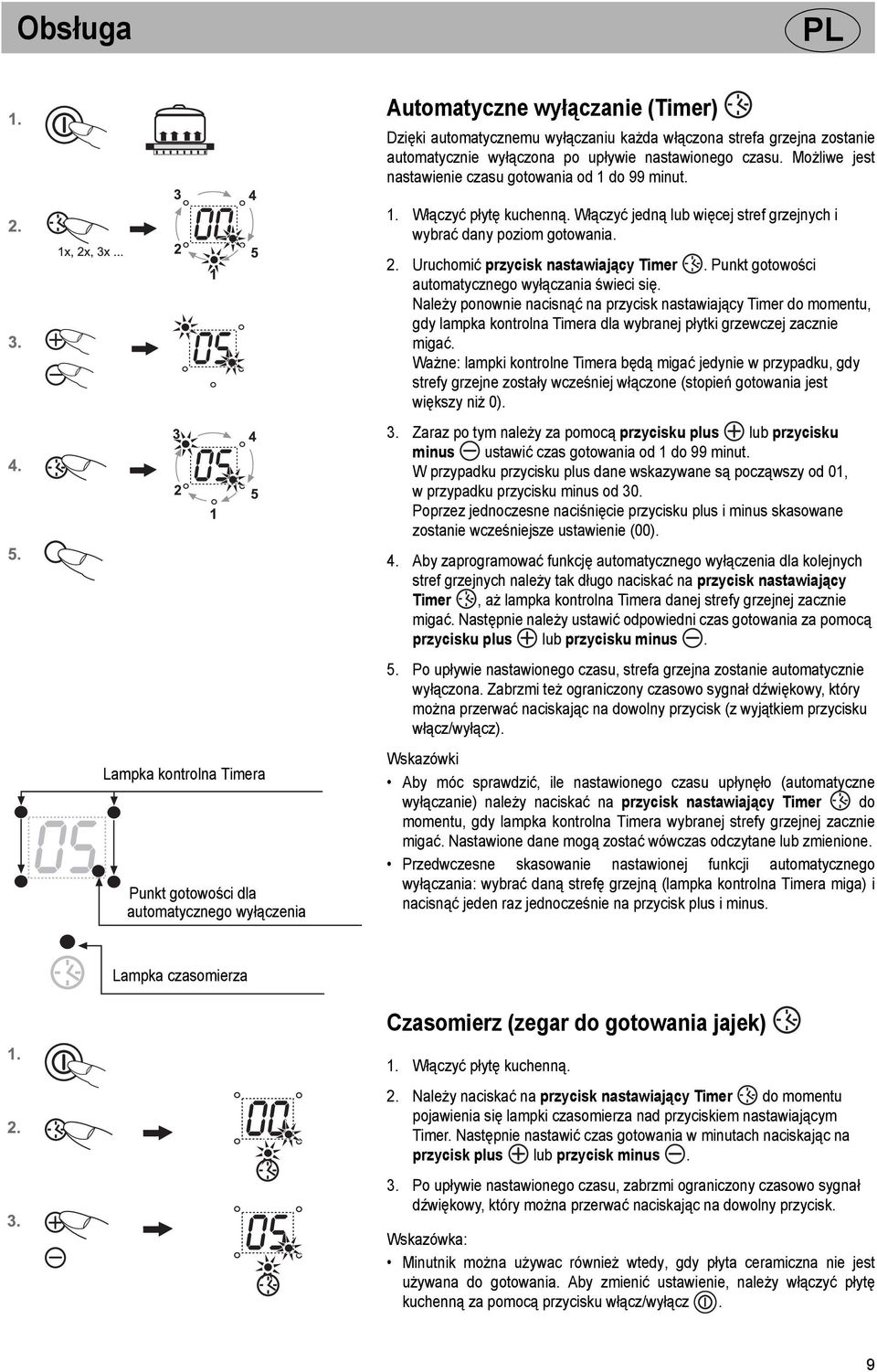

9 Obsługa Automatyczne wyłączanie (Timer) Dzięki automatycznemu wyłączaniu każda włączona strefa grzejna zostanie automatycznie wyłączona po upływie nastawionego czasu. Możliwe jest nastawienie czasu gotowania od 1 do 99 minut. 1. Włączyć płytę kuchenną. Włączyć jedną lub więcej stref grzejnych i wybrać dany poziom gotowania. 2. Uruchomić przycisk nastawiający Timer. Punkt gotowości automatycznego wyłączania świeci się. Należy ponownie nacisnąć na przycisk nastawiający Timer do momentu, gdy lampka kontrolna Timera dla wybranej płytki grzewczej zacznie migać. Ważne: lampki kontrolne Timera będą migać jedynie w przypadku, gdy strefy grzejne zostały wcześniej włączone (stopień gotowania jest większy niż 0). Lampka kontrolna Timera Punkt gotowości dla automatycznego wyłączenia 3. Zaraz po tym należy za pomocą przycisku plus lub przycisku minus ustawić czas gotowania od 1 do 99 minut. W przypadku przycisku plus dane wskazywane są począwszy od 01, w przypadku przycisku minus od 30. Poprzez jednoczesne naciśnięcie przycisku plus i minus skasowane zostanie wcześniejsze ustawienie (00). 4. Aby zaprogramować funkcję automatycznego wyłączenia dla kolejnych stref grzejnych należy tak długo naciskać na przycisk nastawiający Timer, aż lampka kontrolna Timera danej strefy grzejnej zacznie migać. Następnie należy ustawić odpowiedni czas gotowania za pomocą przycisku plus lub przycisku minus. 5. Po upływie nastawionego czasu, strefa grzejna zostanie automatycznie wyłączona. Zabrzmi też ograniczony czasowo sygnał dźwiękowy, który można przerwać naciskając na dowolny przycisk (z wyjątkiem przycisku włącz/wyłącz). Wskazówki Aby móc sprawdzić, ile nastawionego czasu upłynęło (automatyczne wyłączanie) należy naciskać na przycisk nastawiający Timer do momentu, gdy lampka kontrolna Timera wybranej strefy grzejnej zacznie migać. Nastawione dane mogą zostać wówczas odczytane lub zmienione. Przedwczesne skasowanie nastawionej funkcji automatycznego wyłączania: wybrać daną strefę grzejną (lampka kontrolna Timera miga) i nacisnąć jeden raz jednocześnie na przycisk plus i minus. Lampka czasomierza Czasomierz (zegar do gotowania jajek) 1. Włączyć płytę kuchenną. 2. Należy naciskać na przycisk nastawiający Timer do momentu pojawienia się lampki czasomierza nad przyciskiem nastawiającym Timer. Następnie nastawić czas gotowania w minutach naciskając na przycisk plus lub przycisk minus. 3. Po upływie nastawionego czasu, zabrzmi ograniczony czasowo sygnał dźwiękowy, który można przerwać naciskając na dowolny przycisk. Wskazówka: Minutnik można używac również wtedy, gdy płyta ceramiczna nie jest używana do gotowania. Aby zmienić ustawienie, należy włączyć płytę kuchenną za pomocą przycisku włącz/wyłącz. 9

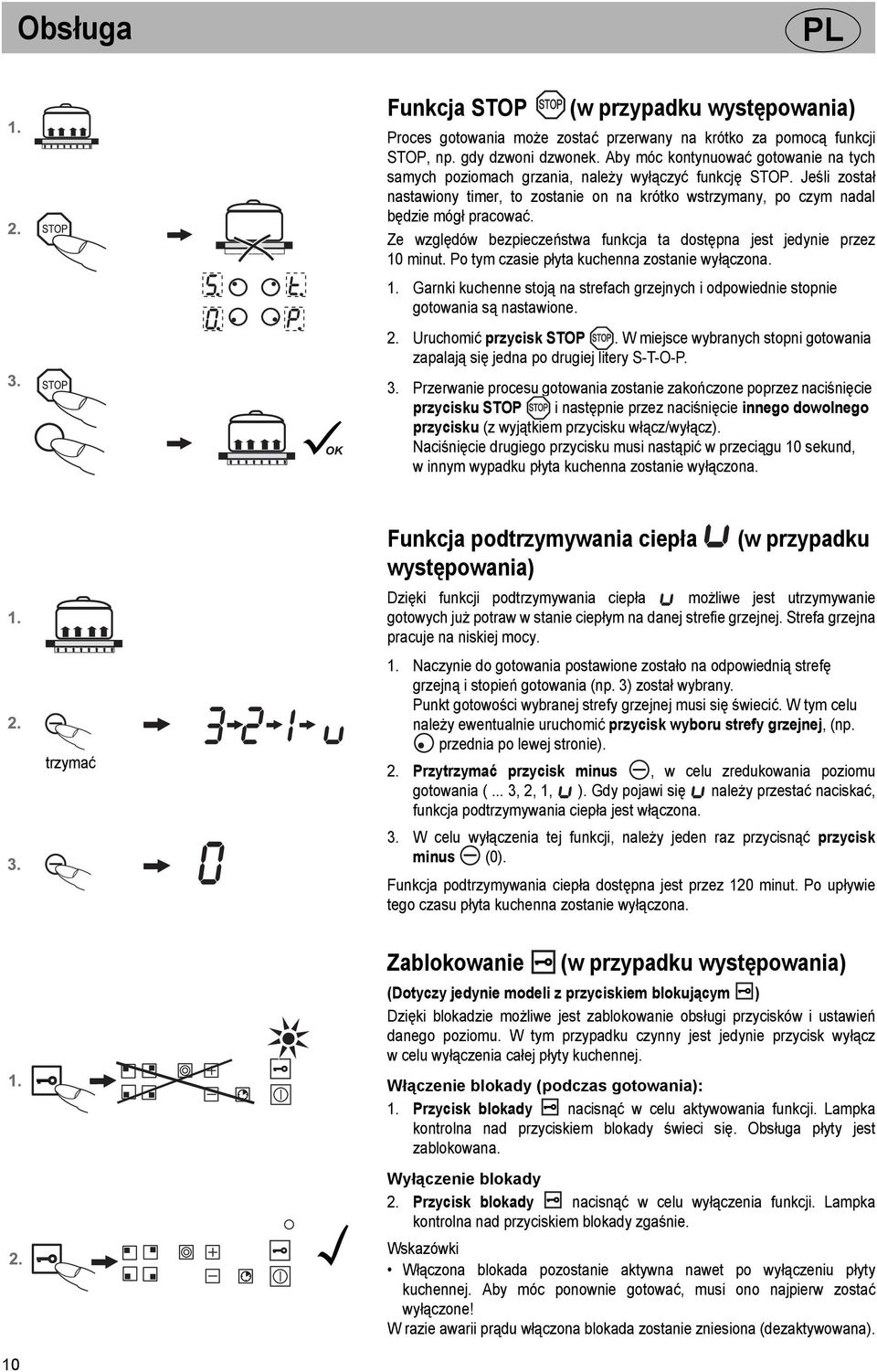

10 Obsługa Funkcja STOP (w przypadku występowania) Proces gotowania może zostać przerwany na krótko za pomocą funkcji STOP, np. gdy dzwoni dzwonek. Aby móc kontynuować gotowanie na tych samych poziomach grzania, należy wyłączyć funkcję STOP. Jeśli został nastawiony timer, to zostanie on na krótko wstrzymany, po czym nadal będzie mógł pracować. Ze względów bezpieczeństwa funkcja ta dostępna jest jedynie przez 10 minut. Po tym czasie płyta kuchenna zostanie wyłączona. 1. Garnki kuchenne stoją na strefach grzejnych i odpowiednie stopnie gotowania są nastawione. 2. Uruchomić przycisk STOP. W miejsce wybranych stopni gotowania zapalają się jedna po drugiej litery S-T-O-P. 3. Przerwanie procesu gotowania zostanie zakończone poprzez naciśnięcie przycisku STOP i następnie przez naciśnięcie innego dowolnego przycisku (z wyjątkiem przycisku włącz/wyłącz). Naciśnięcie drugiego przycisku musi nastąpić w przeciągu 10 sekund, w innym wypadku płyta kuchenna zostanie wyłączona. trzymać Funkcja podtrzymywania ciepła występowania) (w przypadku Dzięki funkcji podtrzymywania ciepła możliwe jest utrzymywanie gotowych już potraw w stanie ciepłym na danej strefie grzejnej. Strefa grzejna pracuje na niskiej mocy. 1. Naczynie do gotowania postawione zostało na odpowiednią strefę grzejną i stopień gotowania (np. 3) został wybrany. Punkt gotowości wybranej strefy grzejnej musi się świecić. W tym celu należy ewentualnie uruchomić przycisk wyboru strefy grzejnej, (np. przednia po lewej stronie). 2. Przytrzymać przycisk minus, w celu zredukowania poziomu gotowania (... 3, 2, 1, ). Gdy pojawi się należy przestać naciskać, funkcja podtrzymywania ciepła jest włączona. 3. W celu wyłączenia tej funkcji, należy jeden raz przycisnąć przycisk minus (0). Funkcja podtrzymywania ciepła dostępna jest przez 120 minut. Po upływie tego czasu płyta kuchenna zostanie wyłączona. Zablokowanie (w przypadku występowania) (Dotyczy jedynie modeli z przyciskiem blokującym ) Dzięki blokadzie możliwe jest zablokowanie obsługi przycisków i ustawień danego poziomu. W tym przypadku czynny jest jedynie przycisk wyłącz w celu wyłączenia całej płyty kuchennej. Włączenie blokady (podczas gotowania): 1. Przycisk blokady nacisnąć w celu aktywowania funkcji. Lampka kontrolna nad przyciskiem blokady świeci się. Obsługa płyty jest zablokowana. Wyłączenie blokady 2. Przycisk blokady nacisnąć w celu wyłączenia funkcji. Lampka kontrolna nad przyciskiem blokady zgaśnie. Wskazówki Włączona blokada pozostanie aktywna nawet po wyłączeniu płyty kuchennej. Aby móc ponownie gotować, musi ono najpierw zostać wyłączone! W razie awarii prądu włączona blokada zostanie zniesiona (dezaktywowana). 10

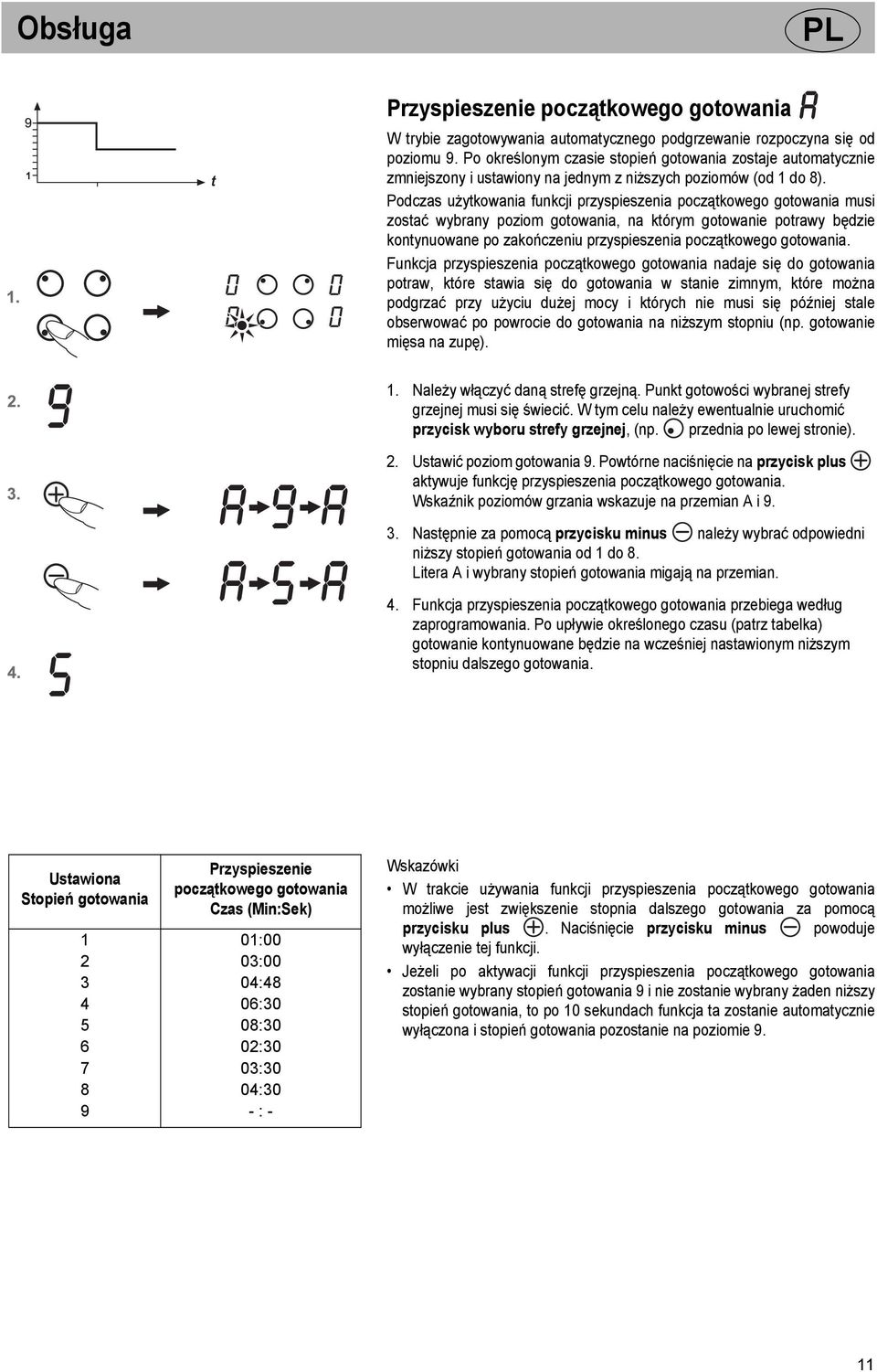

11 Obsługa Przyspieszenie początkowego gotowania W trybie zagotowywania automatycznego podgrzewanie rozpoczyna się od poziomu 9. Po określonym czasie stopień gotowania zostaje automatycznie zmniejszony i ustawiony na jednym z niższych poziomów (od 1 do 8). Podczas użytkowania funkcji przyspieszenia początkowego gotowania musi zostać wybrany poziom gotowania, na którym gotowanie potrawy będzie kontynuowane po zakończeniu przyspieszenia początkowego gotowania. Funkcja przyspieszenia początkowego gotowania nadaje się do gotowania potraw, które stawia się do gotowania w stanie zimnym, które można podgrzać przy użyciu dużej mocy i których nie musi się później stale obserwować po powrocie do gotowania na niższym stopniu (np. gotowanie mięsa na zupę). 1. Należy włączyć daną strefę grzejną. Punkt gotowości wybranej strefy grzejnej musi się świecić. W tym celu należy ewentualnie uruchomić przycisk wyboru strefy grzejnej, (np. przednia po lewej stronie). 2. Ustawić poziom gotowania 9. Powtórne naciśnięcie na przycisk plus aktywuje funkcję przyspieszenia początkowego gotowania. Wskaźnik poziomów grzania wskazuje na przemian A i Następnie za pomocą przycisku minus należy wybrać odpowiedni niższy stopień gotowania od 1 do 8. Litera A i wybrany stopień gotowania migają na przemian. 4. Funkcja przyspieszenia początkowego gotowania przebiega według zaprogramowania. Po upływie określonego czasu (patrz tabelka) gotowanie kontynuowane będzie na wcześniej nastawionym niższym stopniu dalszego gotowania. Ustawiona Stopień gotowania Przyspieszenie początkowego gotowania Czas (Min:Sek) 01:00 03:00 04:48 06:30 08:30 02:30 03:30 04:30 - : - Wskazówki W trakcie używania funkcji przyspieszenia początkowego gotowania możliwe jest zwiększenie stopnia dalszego gotowania za pomocą przycisku plus. Naciśnięcie przycisku minus powoduje wyłączenie tej funkcji. Jeżeli po aktywacji funkcji przyspieszenia początkowego gotowania zostanie wybrany stopień gotowania 9 i nie zostanie wybrany żaden niższy stopień gotowania, to po 10 sekundach funkcja ta zostanie automatycznie wyłączona i stopień gotowania pozostanie na poziomie 9. 11

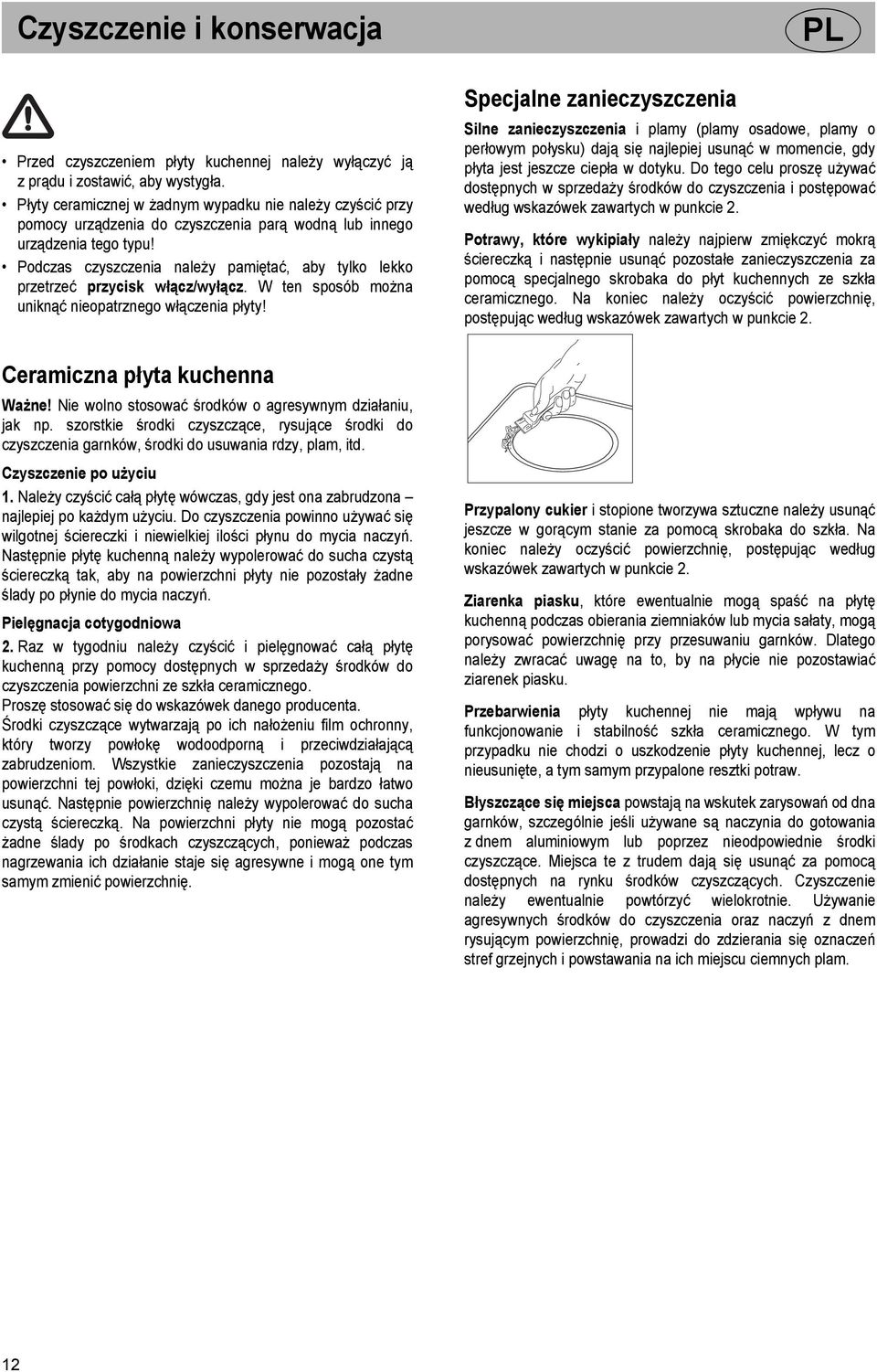

12 Czyszczenie i konserwacja Czyszczenie i konserwacja Przed czyszczeniem płyty kuchennej należy wyłączyć ją z prądu i zostawić, aby wystygła. Płyty ceramicznej w żadnym wypadku nie należy czyścić przy pomocy urządzenia do czyszczenia parą wodną lub innego urządzenia tego typu! Podczas czyszczenia należy pamiętać, aby tylko lekko przetrzeć przycisk włącz/wyłącz. W ten sposób można uniknąć nieopatrznego włączenia płyty! Specjalne zanieczyszczenia Silne zanieczyszczenia i plamy (plamy osadowe, plamy o perłowym połysku) dają się najlepiej usunąć w momencie, gdy płyta jest jeszcze ciepła w dotyku. Do tego celu proszę używać dostępnych w sprzedaży środków do czyszczenia i postępować według wskazówek zawartych w punkcie 2. Potrawy, które wykipiały należy najpierw zmiękczyć mokrą ściereczką i następnie usunąć pozostałe zanieczyszczenia za pomocą specjalnego skrobaka do płyt kuchennych ze szkła ceramicznego. Na koniec należy oczyścić powierzchnię, postępując według wskazówek zawartych w punkcie 2. Ceramiczna płyta kuchenna Ważne! Nie wolno stosować środków o agresywnym działaniu, jak np. szorstkie środki czyszczące, rysujące środki do czyszczenia garnków, środki do usuwania rdzy, plam, itd. Czyszczenie po użyciu 1. Należy czyścić całą płytę wówczas, gdy jest ona zabrudzona najlepiej po każdym użyciu. Do czyszczenia powinno używać się wilgotnej ściereczki i niewielkiej ilości płynu do mycia naczyń. Następnie płytę kuchenną należy wypolerować do sucha czystą ściereczką tak, aby na powierzchni płyty nie pozostały żadne ślady po płynie do mycia naczyń. Pielęgnacja cotygodniowa 2. Raz w tygodniu należy czyścić i pielęgnować całą płytę kuchenną przy pomocy dostępnych w sprzedaży środków do czyszczenia powierzchni ze szkła ceramicznego. Proszę stosować się do wskazówek danego producenta. Środki czyszczące wytwarzają po ich nałożeniu film ochronny, który tworzy powłokę wodoodporną i przeciwdziałającą zabrudzeniom. Wszystkie zanieczyszczenia pozostają na powierzchni tej powłoki, dzięki czemu można je bardzo łatwo usunąć. Następnie powierzchnię należy wypolerować do sucha czystą ściereczką. Na powierzchni płyty nie mogą pozostać żadne ślady po środkach czyszczących, ponieważ podczas nagrzewania ich działanie staje się agresywne i mogą one tym samym zmienić powierzchnię. Przypalony cukier i stopione tworzywa sztuczne należy usunąć jeszcze w gorącym stanie za pomocą skrobaka do szkła. Na koniec należy oczyścić powierzchnię, postępując według wskazówek zawartych w punkcie 2. Ziarenka piasku, które ewentualnie mogą spaść na płytę kuchenną podczas obierania ziemniaków lub mycia sałaty, mogą porysować powierzchnię przy przesuwaniu garnków. Dlatego należy zwracać uwagę na to, by na płycie nie pozostawiać ziarenek piasku. Przebarwienia płyty kuchennej nie mają wpływu na funkcjonowanie i stabilność szkła ceramicznego. W tym przypadku nie chodzi o uszkodzenie płyty kuchennej, lecz o nieusunięte, a tym samym przypalone resztki potraw. Błyszczące się miejsca powstają na wskutek zarysowań od dna garnków, szczególnie jeśli używane są naczynia do gotowania z dnem aluminiowym lub poprzez nieodpowiednie środki czyszczące. Miejsca te z trudem dają się usunąć za pomocą dostępnych na rynku środków czyszczących. Czyszczenie należy ewentualnie powtórzyć wielokrotnie. Używanie agresywnych środków do czyszczenia oraz naczyń z dnem rysującym powierzchnię, prowadzi do zdzierania się oznaczeń stref grzejnych i powstawania na ich miejscu ciemnych plam. 12

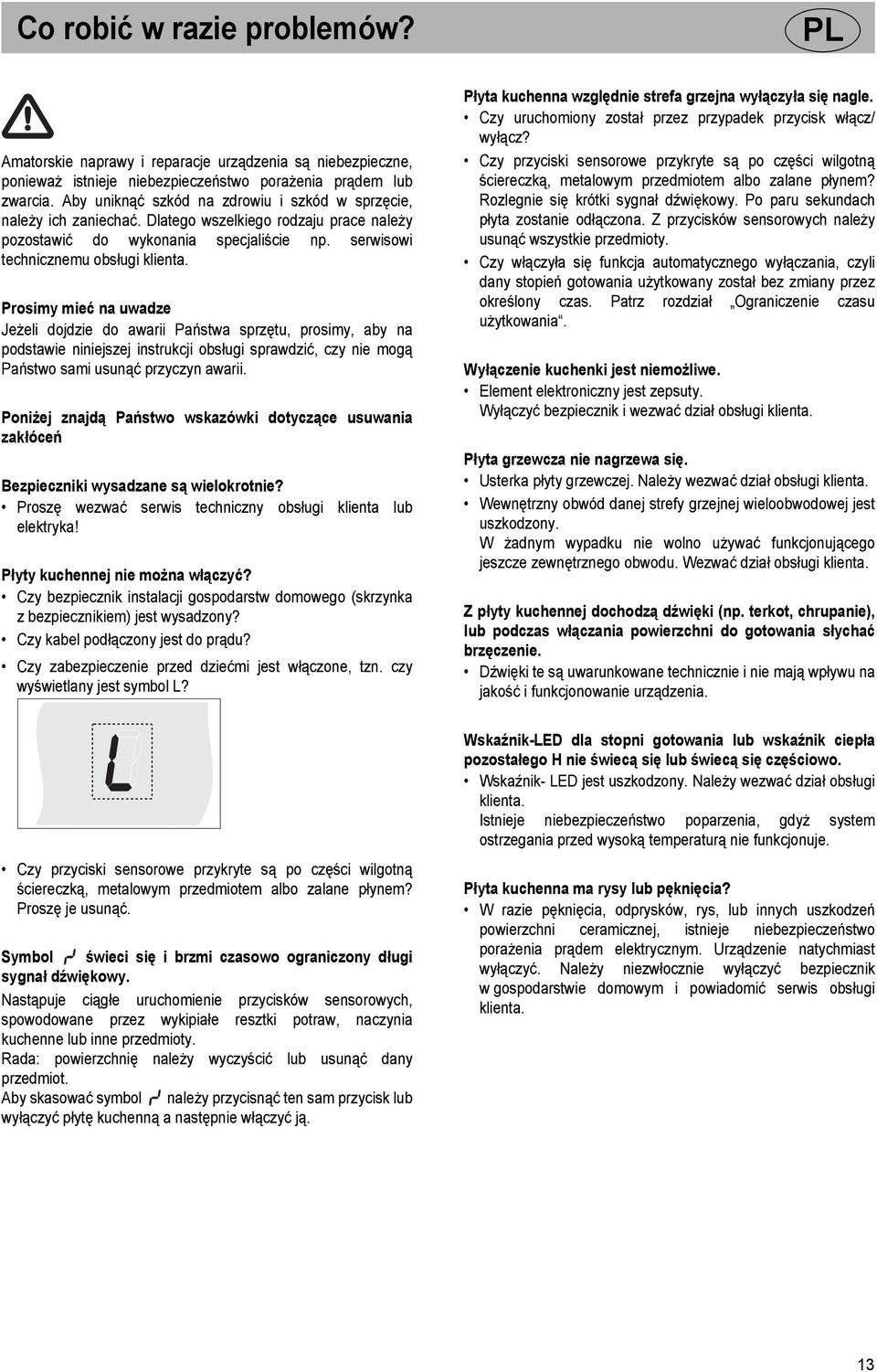

13 Co robić w razie problemów? Co robić w razie problemów? Amatorskie naprawy i reparacje urządzenia są niebezpieczne, ponieważ istnieje niebezpieczeństwo porażenia prądem lub zwarcia. Aby uniknąć szkód na zdrowiu i szkód w sprzęcie, należy ich zaniechać. Dlatego wszelkiego rodzaju prace należy pozostawić do wykonania specjaliście np. serwisowi technicznemu obsługi klienta. Prosimy mieć na uwadze Jeżeli dojdzie do awarii Państwa sprzętu, prosimy, aby na podstawie niniejszej instrukcji obsługi sprawdzić, czy nie mogą Państwo sami usunąć przyczyn awarii. Poniżej znajdą Państwo wskazówki dotyczące usuwania zakłóceń Bezpieczniki wysadzane są wielokrotnie? Proszę wezwać serwis techniczny obsługi klienta lub elektryka! Płyty kuchennej nie można włączyć? Czy bezpiecznik instalacji gospodarstw domowego (skrzynka z bezpiecznikiem) jest wysadzony? Czy kabel podłączony jest do prądu? Czy zabezpieczenie przed dziećmi jest włączone, tzn. czy wyświetlany jest symbol L? Płyta kuchenna względnie strefa grzejna wyłączyła się nagle. Czy uruchomiony został przez przypadek przycisk włącz/ wyłącz? Czy przyciski sensorowe przykryte są po części wilgotną ściereczką, metalowym przedmiotem albo zalane płynem? Rozlegnie się krótki sygnał dźwiękowy. Po paru sekundach płyta zostanie odłączona. Z przycisków sensorowych należy usunąć wszystkie przedmioty. Czy włączyła się funkcja automatycznego wyłączania, czyli dany stopień gotowania użytkowany został bez zmiany przez określony czas. Patrz rozdział Ograniczenie czasu użytkowania. Wyłączenie kuchenki jest niemożliwe. Element elektroniczny jest zepsuty. Wyłączyć bezpiecznik i wezwać dział obsługi klienta. Płyta grzewcza nie nagrzewa się. Usterka płyty grzewczej. Należy wezwać dział obsługi klienta. Wewnętrzny obwód danej strefy grzejnej wieloobwodowej jest uszkodzony. W żadnym wypadku nie wolno używać funkcjonującego jeszcze zewnętrznego obwodu. Wezwać dział obsługi klienta. Z płyty kuchennej dochodzą dźwięki (np. terkot, chrupanie), lub podczas włączania powierzchni do gotowania słychać brzęczenie. Dźwięki te są uwarunkowane technicznie i nie mają wpływu na jakość i funkcjonowanie urządzenia. Czy przyciski sensorowe przykryte są po części wilgotną ściereczką, metalowym przedmiotem albo zalane płynem? Proszę je usunąć. Symbol świeci się i brzmi czasowo ograniczony długi sygnał dźwiękowy. Nastąpuje ciągłe uruchomienie przycisków sensorowych, spowodowane przez wykipiałe resztki potraw, naczynia kuchenne lub inne przedmioty. Rada: powierzchnię należy wyczyścić lub usunąć dany przedmiot. Aby skasować symbol należy przycisnąć ten sam przycisk lub wyłączyć płytę kuchenną a następnie włączyć ją. Wskaźnik-LED dla stopni gotowania lub wskaźnik ciepła pozostałego H nie świecą się lub świecą się częściowo. Wskaźnik- LED jest uszkodzony. Należy wezwać dział obsługi klienta. Istnieje niebezpieczeństwo poparzenia, gdyż system ostrzegania przed wysoką temperaturą nie funkcjonuje. Płyta kuchenna ma rysy lub pęknięcia? W razie pęknięcia, odprysków, rys, lub innych uszkodzeń powierzchni ceramicznej, istnieje niebezpieczeństwo porażenia prądem elektrycznym. Urządzenie natychmiast wyłączyć. Należy niezwłocznie wyłączyć bezpiecznik w gospodarstwie domowym i powiadomić serwis obsługi klienta. 13

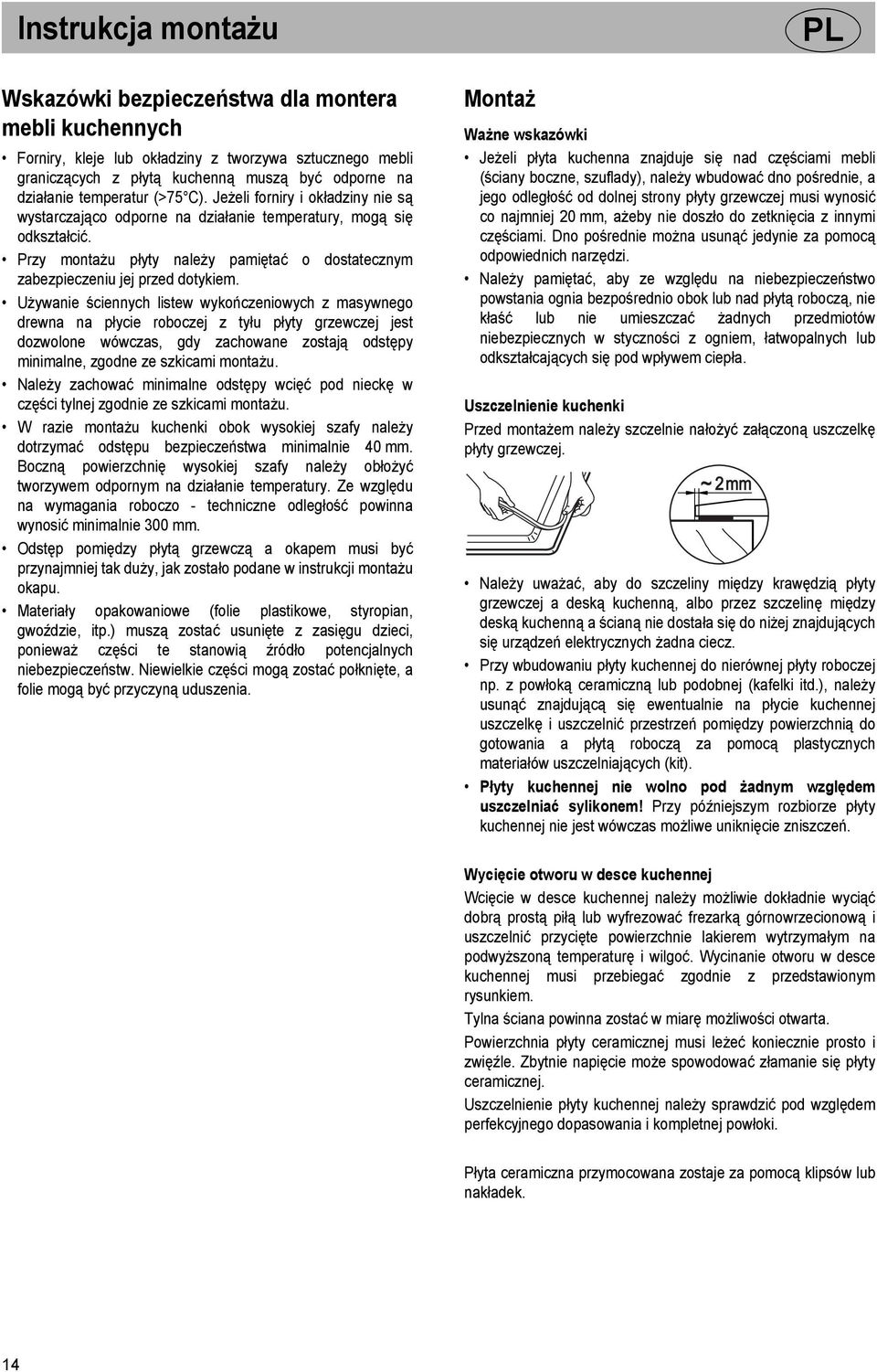

14 Instrukcja montażu Instrukcja montażu Wskazówki bezpieczeństwa dla montera mebli kuchennych Forniry, kleje lub okładziny z tworzywa sztucznego mebli graniczących z płytą kuchenną muszą być odporne na działanie temperatur (>75 C). Jeżeli forniry i okładziny nie są wystarczająco odporne na działanie temperatury, mogą się odkształcić. Przy montażu płyty należy pamiętać o dostatecznym zabezpieczeniu jej przed dotykiem. Używanie ściennych listew wykończeniowych z masywnego drewna na płycie roboczej z tyłu płyty grzewczej jest dozwolone wówczas, gdy zachowane zostają odstępy minimalne, zgodne ze szkicami montażu. Należy zachować minimalne odstępy wcięć pod nieckę w części tylnej zgodnie ze szkicami montażu. W razie montażu kuchenki obok wysokiej szafy należy dotrzymać odstępu bezpieczeństwa minimalnie 40 mm. Boczną powierzchnię wysokiej szafy należy obłożyć tworzywem odpornym na działanie temperatury. Ze względu na wymagania roboczo - techniczne odległość powinna wynosić minimalnie 300 mm. Odstęp pomiędzy płytą grzewczą a okapem musi być przynajmniej tak duży, jak zostało podane w instrukcji montażu okapu. Materiały opakowaniowe (folie plastikowe, styropian, gwoździe, itp.) muszą zostać usunięte z zasięgu dzieci, ponieważ części te stanowią źródło potencjalnych niebezpieczeństw. Niewielkie części mogą zostać połknięte, a folie mogą być przyczyną uduszenia. Montaż Ważne wskazówki Jeżeli płyta kuchenna znajduje się nad częściami mebli (ściany boczne, szuflady), należy wbudować dno pośrednie, a jego odległość od dolnej strony płyty grzewczej musi wynosić co najmniej 20 mm, ażeby nie doszło do zetknięcia z innymi częściami. Dno pośrednie można usunąć jedynie za pomocą odpowiednich narzędzi. Należy pamiętać, aby ze względu na niebezpieczeństwo powstania ognia bezpośrednio obok lub nad płytą roboczą, nie kłaść lub nie umieszczać żadnych przedmiotów niebezpiecznych w styczności z ogniem, łatwopalnych lub odkształcających się pod wpływem ciepła. Uszczelnienie kuchenki Przed montażem należy szczelnie nałożyć załączoną uszczelkę płyty grzewczej. Należy uważać, aby do szczeliny między krawędzią płyty grzewczej a deską kuchenną, albo przez szczelinę między deską kuchenną a ścianą nie dostała się do niżej znajdujących się urządzeń elektrycznych żadna ciecz. Przy wbudowaniu płyty kuchennej do nierównej płyty roboczej np. z powłoką ceramiczną lub podobnej (kafelki itd.), należy usunąć znajdującą się ewentualnie na płycie kuchennej uszczelkę i uszczelnić przestrzeń pomiędzy powierzchnią do gotowania a płytą roboczą za pomocą plastycznych materiałów uszczelniających (kit). Płyty kuchennej nie wolno pod żadnym względem uszczelniać sylikonem! Przy późniejszym rozbiorze płyty kuchennej nie jest wówczas możliwe uniknięcie zniszczeń. Wycięcie otworu w desce kuchennej Wcięcie w desce kuchennej należy możliwie dokładnie wyciąć dobrą prostą piłą lub wyfrezować frezarką górnowrzecionową i uszczelnić przycięte powierzchnie lakierem wytrzymałym na podwyższoną temperaturę i wilgoć. Wycinanie otworu w desce kuchennej musi przebiegać zgodnie z przedstawionym rysunkiem. Tylna ściana powinna zostać w miarę możliwości otwarta. Powierzchnia płyty ceramicznej musi leżeć koniecznie prosto i zwięźle. Zbytnie napięcie może spowodować złamanie się płyty ceramicznej. Uszczelnienie płyty kuchennej należy sprawdzić pod względem perfekcyjnego dopasowania i kompletnej powłoki. Płyta ceramiczna przymocowana zostaje za pomocą klipsów lub nakładek. 14

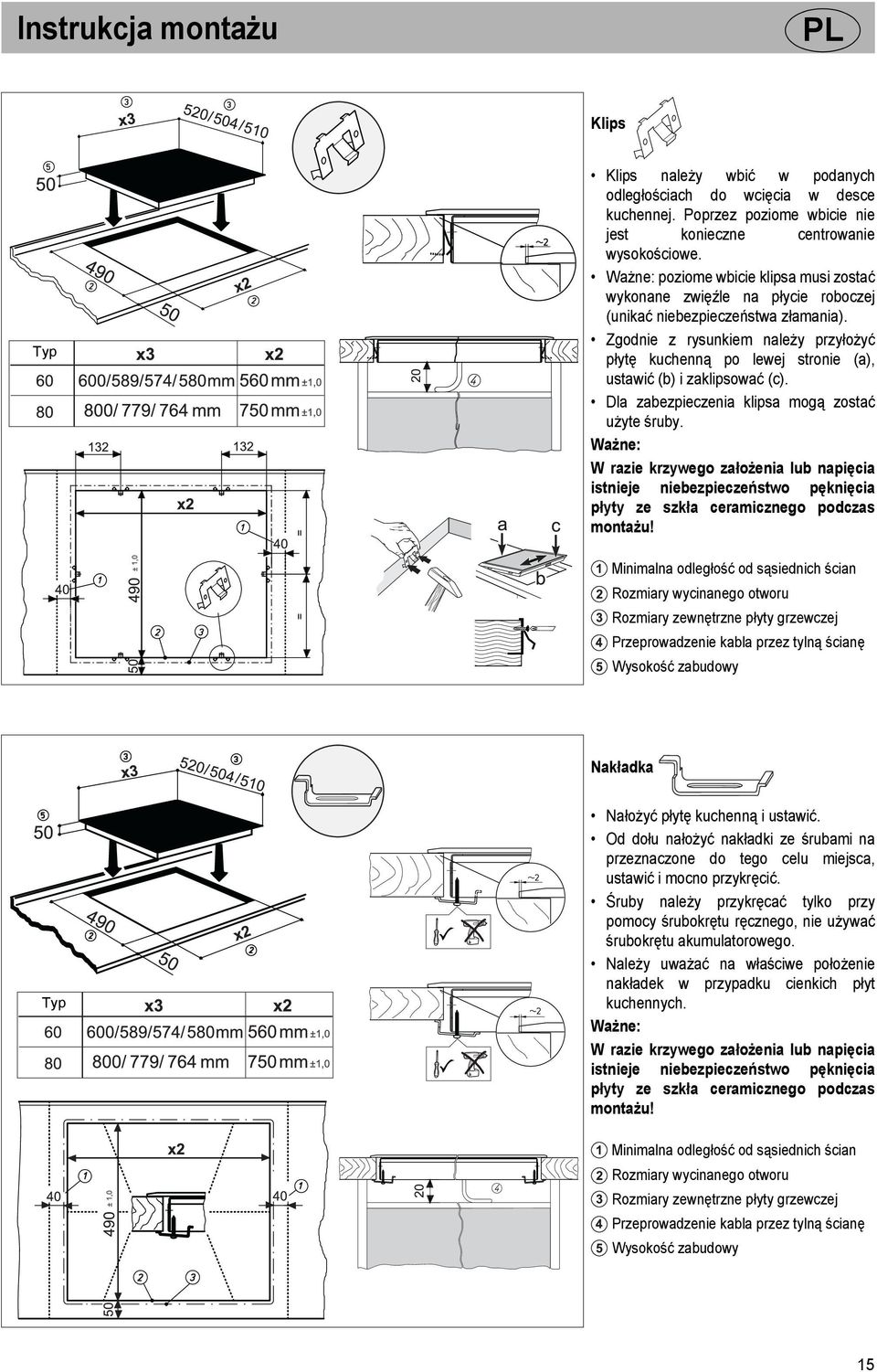

15 Instrukcja montażu Klips Typ Klips należy wbić w podanych odległościach do wcięcia w desce kuchennej. Poprzez poziome wbicie nie jest konieczne centrowanie wysokościowe. Ważne: poziome wbicie klipsa musi zostać wykonane zwięźle na płycie roboczej (unikać niebezpieczeństwa złamania). Zgodnie z rysunkiem należy przyłożyć płytę kuchenną po lewej stronie (a), ustawić (b) i zaklipsować (c). Dla zabezpieczenia klipsa mogą zostać użyte śruby. Ważne: W razie krzywego założenia lub napięcia istnieje niebezpieczeństwo pęknięcia płyty ze szkła ceramicznego podczas montażu! Minimalna odległość od sąsiednich ścian Rozmiary wycinanego otworu Rozmiary zewnętrzne płyty grzewczej Przeprowadzenie kabla przez tylną ścianę Wysokość zabudowy Nakładka Typ Nałożyć płytę kuchenną i ustawić. Od dołu nałożyć nakładki ze śrubami na przeznaczone do tego celu miejsca, ustawić i mocno przykręcić. Śruby należy przykręcać tylko przy pomocy śrubokrętu ręcznego, nie używać śrubokrętu akumulatorowego. Należy uważać na właściwe położenie nakładek w przypadku cienkich płyt kuchennych. Ważne: W razie krzywego założenia lub napięcia istnieje niebezpieczeństwo pęknięcia płyty ze szkła ceramicznego podczas montażu! Minimalna odległość od sąsiednich ścian Rozmiary wycinanego otworu Rozmiary zewnętrzne płyty grzewczej Przeprowadzenie kabla przez tylną ścianę Wysokość zabudowy 15

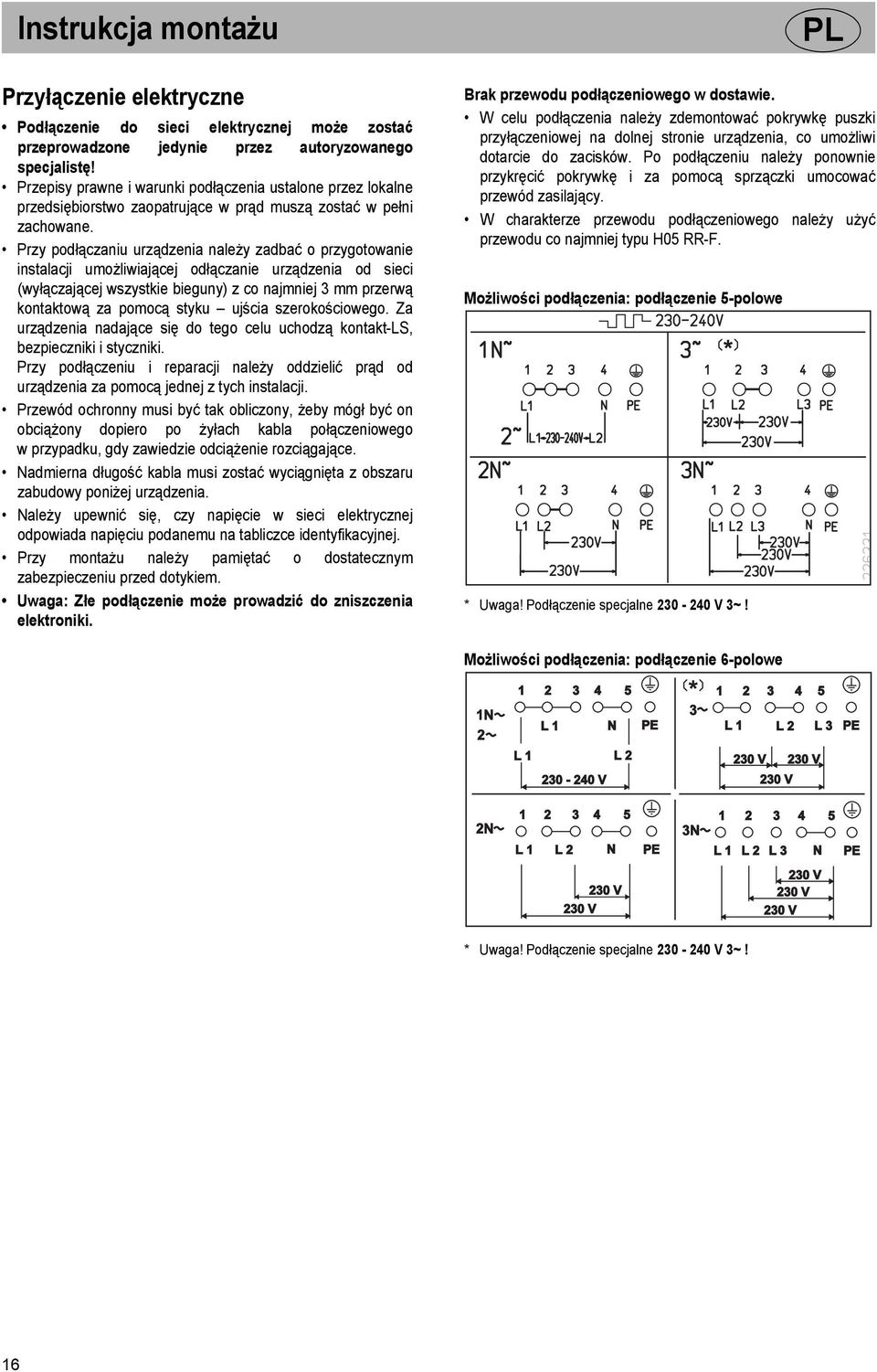

16 Instrukcja montażu Przyłączenie elektryczne Podłączenie do sieci elektrycznej może zostać przeprowadzone jedynie przez autoryzowanego specjalistę! Przepisy prawne i warunki podłączenia ustalone przez lokalne przedsiębiorstwo zaopatrujące w prąd muszą zostać w pełni zachowane. Przy podłączaniu urządzenia należy zadbać o przygotowanie instalacji umożliwiającej odłączanie urządzenia od sieci (wyłączającej wszystkie bieguny) z co najmniej 3 mm przerwą kontaktową za pomocą styku ujścia szerokościowego. Za urządzenia nadające się do tego celu uchodzą kontakt-ls, bezpieczniki i styczniki. Przy podłączeniu i reparacji należy oddzielić prąd od urządzenia za pomocą jednej z tych instalacji. Przewód ochronny musi być tak obliczony, żeby mógł być on obciążony dopiero po żyłach kabla połączeniowego w przypadku, gdy zawiedzie odciążenie rozciągające. Nadmierna długość kabla musi zostać wyciągnięta z obszaru zabudowy poniżej urządzenia. Należy upewnić się, czy napięcie w sieci elektrycznej odpowiada napięciu podanemu na tabliczce identyfikacyjnej. Przy montażu należy pamiętać o dostatecznym zabezpieczeniu przed dotykiem. Uwaga: Złe podłączenie może prowadzić do zniszczenia elektroniki. Brak przewodu podłączeniowego w dostawie. W celu podłączenia należy zdemontować pokrywkę puszki przyłączeniowej na dolnej stronie urządzenia, co umożliwi dotarcie do zacisków. Po podłączeniu należy ponownie przykręcić pokrywkę i za pomocą sprzączki umocować przewód zasilający. W charakterze przewodu podłączeniowego należy użyć przewodu co najmniej typu H05 RR-F. Możliwości podłączenia: podłączenie 5-polowe * Uwaga! Podłączenie specjalne V 3~! Możliwości podłączenia: podłączenie 6-polowe * Uwaga! Podłączenie specjalne V 3~! 16

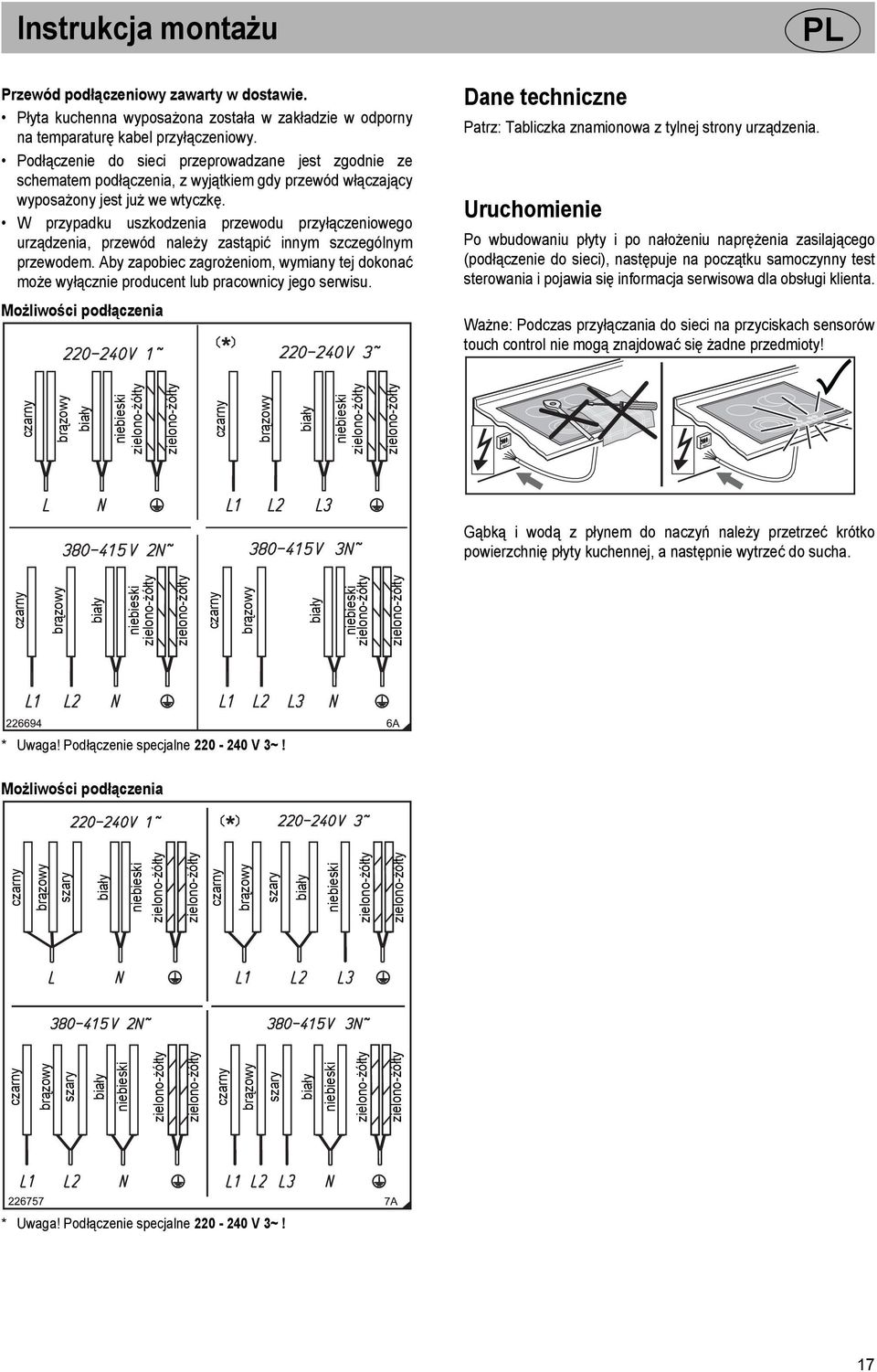

17 Instrukcja montażu Przewód podłączeniowy zawarty w dostawie. Płyta kuchenna wyposażona została w zakładzie w odporny na temparaturę kabel przyłączeniowy. Podłączenie do sieci przeprowadzane jest zgodnie ze schematem podłączenia, z wyjątkiem gdy przewód włączający wyposażony jest już we wtyczkę. W przypadku uszkodzenia przewodu przyłączeniowego urządzenia, przewód należy zastąpić innym szczególnym przewodem. Aby zapobiec zagrożeniom, wymiany tej dokonać może wyłącznie producent lub pracownicy jego serwisu. Możliwości podłączenia Dane techniczne Patrz: Tabliczka znamionowa z tylnej strony urządzenia. Uruchomienie Po wbudowaniu płyty i po nałożeniu naprężenia zasilającego (podłączenie do sieci), następuje na początku samoczynny test sterowania i pojawia się informacja serwisowa dla obsługi klienta. Ważne: Podczas przyłączania do sieci na przyciskach sensorów touch control nie mogą znajdować się żadne przedmioty! Gąbką i wodą z płynem do naczyń należy przetrzeć krótko powierzchnię płyty kuchennej, a następnie wytrzeć do sucha. * Uwaga! Podłączenie specjalne V 3~! Możliwości podłączenia czarny brązowy szary biały niebieski czarny brązowy szary biały niebieski czarny brązowy szary biały niebieski czarny brązowy szary biały niebieski czarny brązowy biały niebieski czarny brązowy biały niebieski czarny brązowy biały niebieski czarny brązowy biały niebieski * Uwaga! Podłączenie specjalne V 3~! 17
