1 Dokumentacja techniczno-ruchowa BRAMA ROLOWANA MARC-VR KLASA ODPORNOŚCI OGNIOWEJ EI60 ODPORNO Konarskie, Marzec 2013 Wydanie 1

2 SPIS TREŚCI: 1. WSTĘP OPIS WYROBU PRZEZNACZENIE BRAMY OPIS DZIAŁANIA CECHY CHARAKTERYSTYCZNE WYMAGANIA PRZEPISÓW PRAWNYCH DOTYCZĄCYCH WYROBU DANE TECHNICZNE KONSTRUKCJA BRAMY RYSUNKI BRAMY PAKOWANIE, PRZECHOWYWANIE I TRANSPORT MONTAŻ WYKAZ DOKUMENTÓW DOSTARCZANYCH Z WYROBEM OBSŁUGA BRAMY BIEŻĄCE UŻYTKOWANIE PRZEGLĄDY, KONSERWACJA I REMONTY WSKAZANIA BHP INFORMACJE DODATKOWE KARTA PRZEGLĄDÓW OKRESOWYCH I NAPRAW NOTATKI S t r o n a / W y d a n i e 1

3 1. WSTĘP Niniejsza Dokumentacja Techniczno-Ruchowa (DTR) jest dokumentem dla użytkowników bramy przeciwpożarowej rolowanej typu MARC VR EI 60 zawierającym dane oraz wskazówki niezbędne do zapoznania się z zasadami działania oraz sposobem obsługi i konserwacji bramy. Nieprzestrzeganie przez użytkownika bramy zaleceń i wskazówek zawartych w niniejszej DTR 2. OPIS WYROBU 2.1. PRZEZNACZENIE BRAMY zwalnia producenta od wszelkich zobowiązań i gwarancji. Brama stanowi ruchomą przegrodę przeciwpożarową i służy do zamykania przejścia między strefami pożarowymi w obiektach przemysłowych, pomieszczeniach magazynowych, kondygnacjach technicznych biurowców, szpitalach lub innych dużych budynkach (oddzielenie ppoż.) OPIS DZIAŁANIA Brama rolowana MARC-VR jest pionową ruchomą przegrodą, utworzoną z segmentów połączonych ze sobą. Segmenty bramy przeciwpożarowej nawinięte są na wał i utrzymywane poprzez napęd w pozycji otwartej. Pomiędzy motoreduktorem a wałem bramy zamocowane jest sprzęgło elektromagnetyczne sterowane napięciem 24V DC. W razie alarmu pożarowego sygnał z centrali pożarowej odcina to napięcie umożliwiając zamknięcie bramy CECHY CHARAKTERYSTYCZNE Zgodnie z Aprobatą Techniczną AT /2008 brama typu MARC VR jest bramą ognioodporną o klasie odporności ogniowej: EI szczelność i izolacyjność ogniowa 60 minut. Brama oznakowana jest tabliczką znamionową (tabliczką KT) jak na rysunku, określającą podstawowe dane bramy. Oznakowanie bramy tabliczką wykonywane jest po przeprowadzeniu montażu i kontroli bramy przez producenta lub autoryzowaną firmę montażową. 3 S t r o n a / W y d a n i e 1

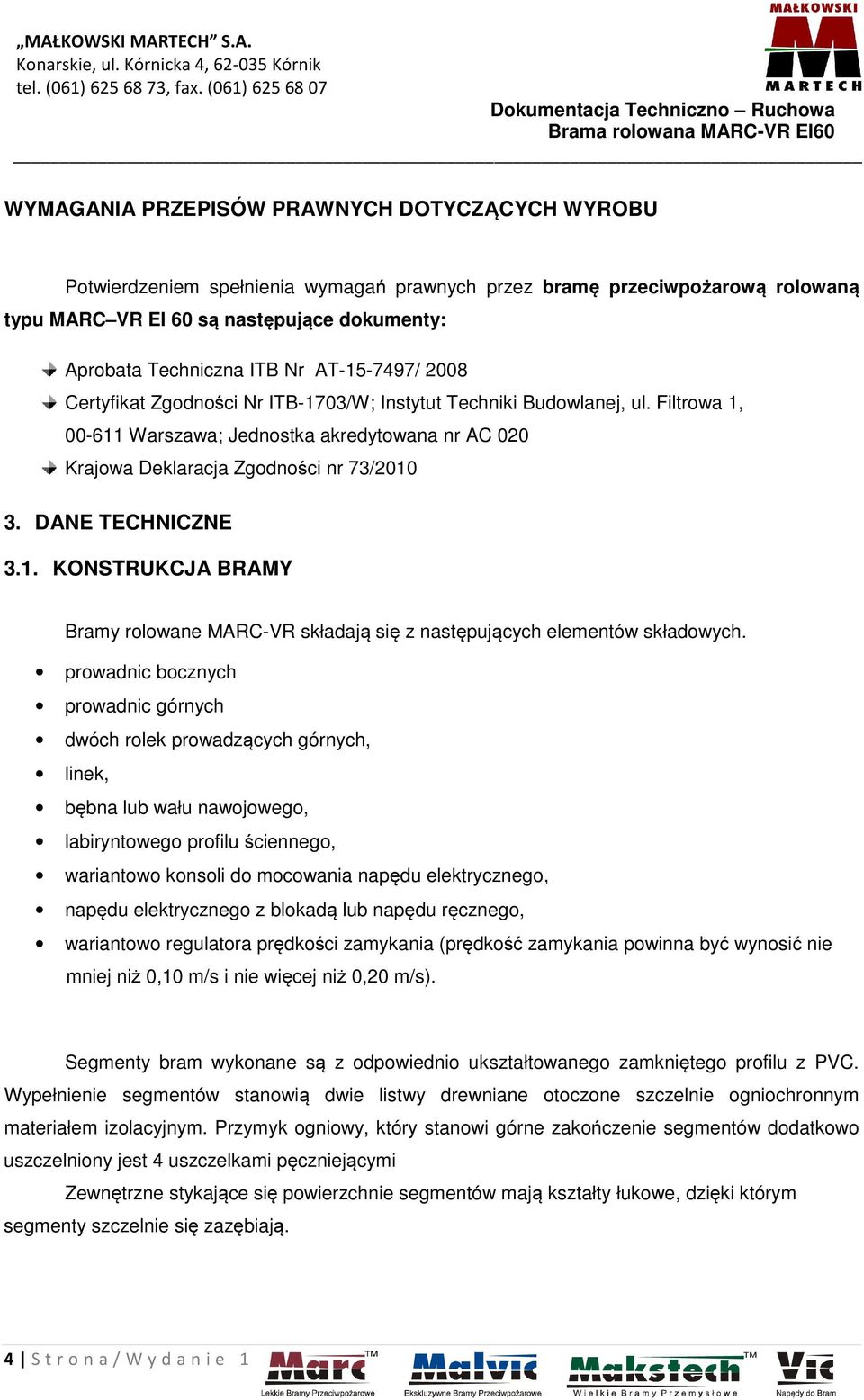

4 WYMAGANIA PRZEPISÓW PRAWNYCH DOTYCZĄCYCH WYROBU Potwierdzeniem spełnienia wymagań prawnych przez bramę przeciwpożarową rolowaną typu MARC VR EI 60 są następujące dokumenty: Aprobata Techniczna ITB Nr AT / 2008 Certyfikat Zgodności Nr ITB-1703/W; Instytut Techniki Budowlanej, ul. Filtrowa 1, Warszawa; Jednostka akredytowana nr AC 020 Krajowa Deklaracja Zgodności nr 73/ DANE TECHNICZNE 3.1. KONSTRUKCJA BRAMY Bramy rolowane MARC-VR składają się z następujących elementów składowych. prowadnic bocznych prowadnic górnych dwóch rolek prowadzących górnych, linek, bębna lub wału nawojowego, labiryntowego profilu ściennego, wariantowo konsoli do mocowania napędu elektrycznego, napędu elektrycznego z blokadą lub napędu ręcznego, wariantowo regulatora prędkości zamykania (prędkość zamykania powinna być wynosić nie mniej niż 0,10 m/s i nie więcej niż 0,20 m/s). Segmenty bram wykonane są z odpowiednio ukształtowanego zamkniętego profilu z PVC. Wypełnienie segmentów stanowią dwie listwy drewniane otoczone szczelnie ogniochronnym materiałem izolacyjnym. Przymyk ogniowy, który stanowi górne zakończenie segmentów dodatkowo uszczelniony jest 4 uszczelkami pęczniejącymi Zewnętrzne stykające się powierzchnie segmentów mają kształty łukowe, dzięki którym segmenty szczelnie się zazębiają. 4 S t r o n a / W y d a n i e 1

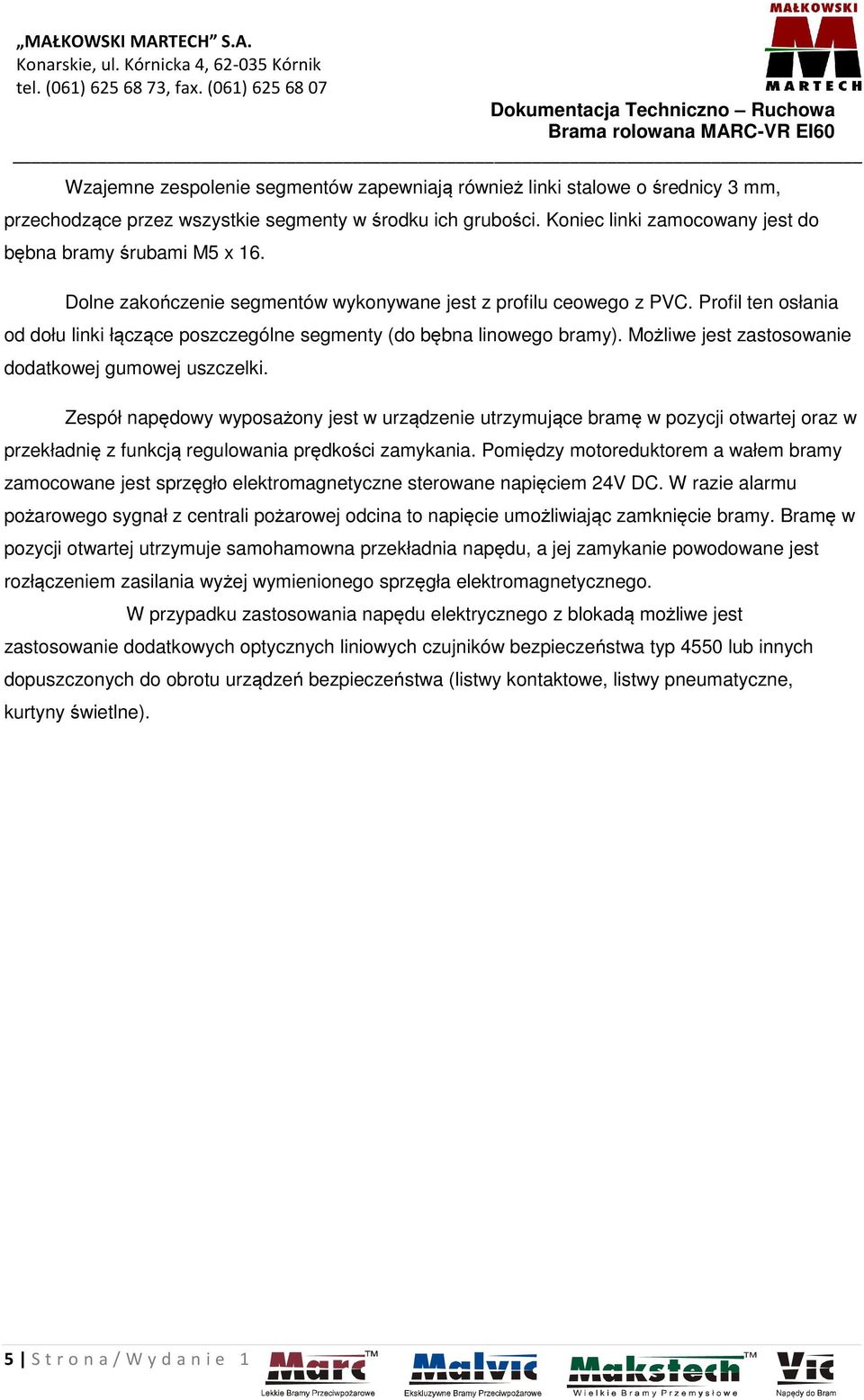

5 Wzajemne zespolenie segmentów zapewniają również linki stalowe o średnicy 3 mm, przechodzące przez wszystkie segmenty w środku ich grubości. Koniec linki zamocowany jest do bębna bramy śrubami M5 x 16. Dolne zakończenie segmentów wykonywane jest z profilu ceowego z PVC. Profil ten osłania od dołu linki łączące poszczególne segmenty (do bębna linowego bramy). Możliwe jest zastosowanie dodatkowej gumowej uszczelki. Zespół napędowy wyposażony jest w urządzenie utrzymujące bramę w pozycji otwartej oraz w przekładnię z funkcją regulowania prędkości zamykania. Pomiędzy motoreduktorem a wałem bramy zamocowane jest sprzęgło elektromagnetyczne sterowane napięciem 24V DC. W razie alarmu pożarowego sygnał z centrali pożarowej odcina to napięcie umożliwiając zamknięcie bramy. Bramę w pozycji otwartej utrzymuje samohamowna przekładnia napędu, a jej zamykanie powodowane jest rozłączeniem zasilania wyżej wymienionego sprzęgła elektromagnetycznego. W przypadku zastosowania napędu elektrycznego z blokadą możliwe jest zastosowanie dodatkowych optycznych liniowych czujników bezpieczeństwa typ 4550 lub innych dopuszczonych do obrotu urządzeń bezpieczeństwa (listwy kontaktowe, listwy pneumatyczne, kurtyny świetlne). 5 S t r o n a / W y d a n i e 1

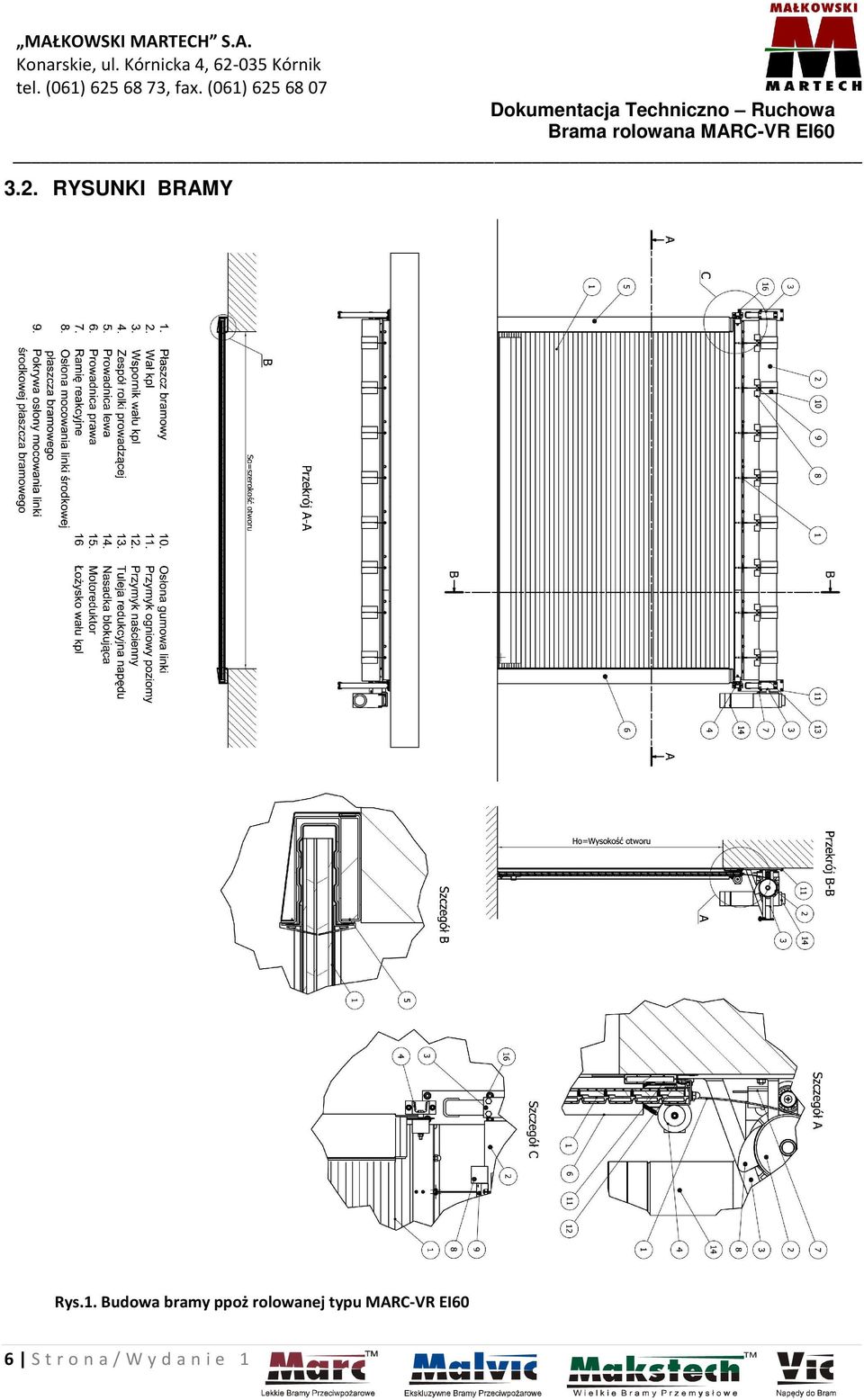

6 3.2. RYSUNKI BRAMY Rys.1. Budowa bramy ppoż rolowanej typu MARC-VR EI60 6 S t r o n a / W y d a n i e 1

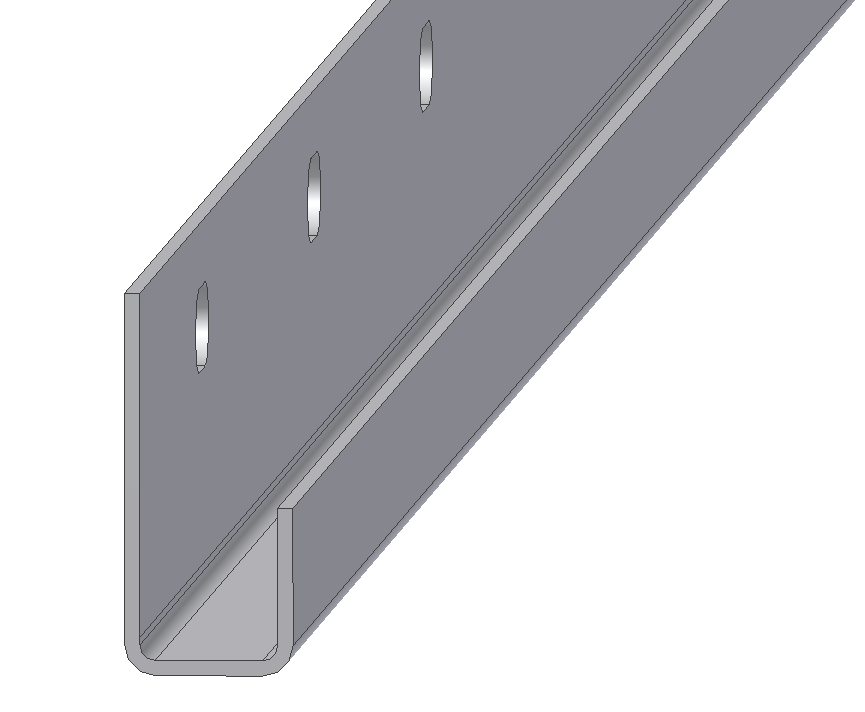

7 4. PAKOWANIE, PRZECHOWYWANIE I TRANSPORT W zależności od uzgodnień odbiór wyrobu następuje w magazynie producenta lub producent w swoim zakresie dostarcza bramę na budowę za potwierdzeniem odbioru wyrobu pod względem ilościowym i jakościowym na dokumencie WZ WYKAZ DOSTARCZANYCH ELEMENTÓW BRAMY L.p. Nazwa Wygląd Uwagi 1 Skrzydło panel kpl Długość panelu So+200[mm] 2 Skrzydło lina środkowa Rozstaw linek co 400mm 3 Skrzydło listwa dolna Długość listwy - So-4[mm] 4 Skrzydło przymyk bramowy (ceownik 60x40x3) Długość przymyku- So+200[mm] 5 Skrzydło przymyk bramowy(kątownik 50x25x3) Długość przymyku- So+200[mm] 7 S t r o n a / W y d a n i e 1

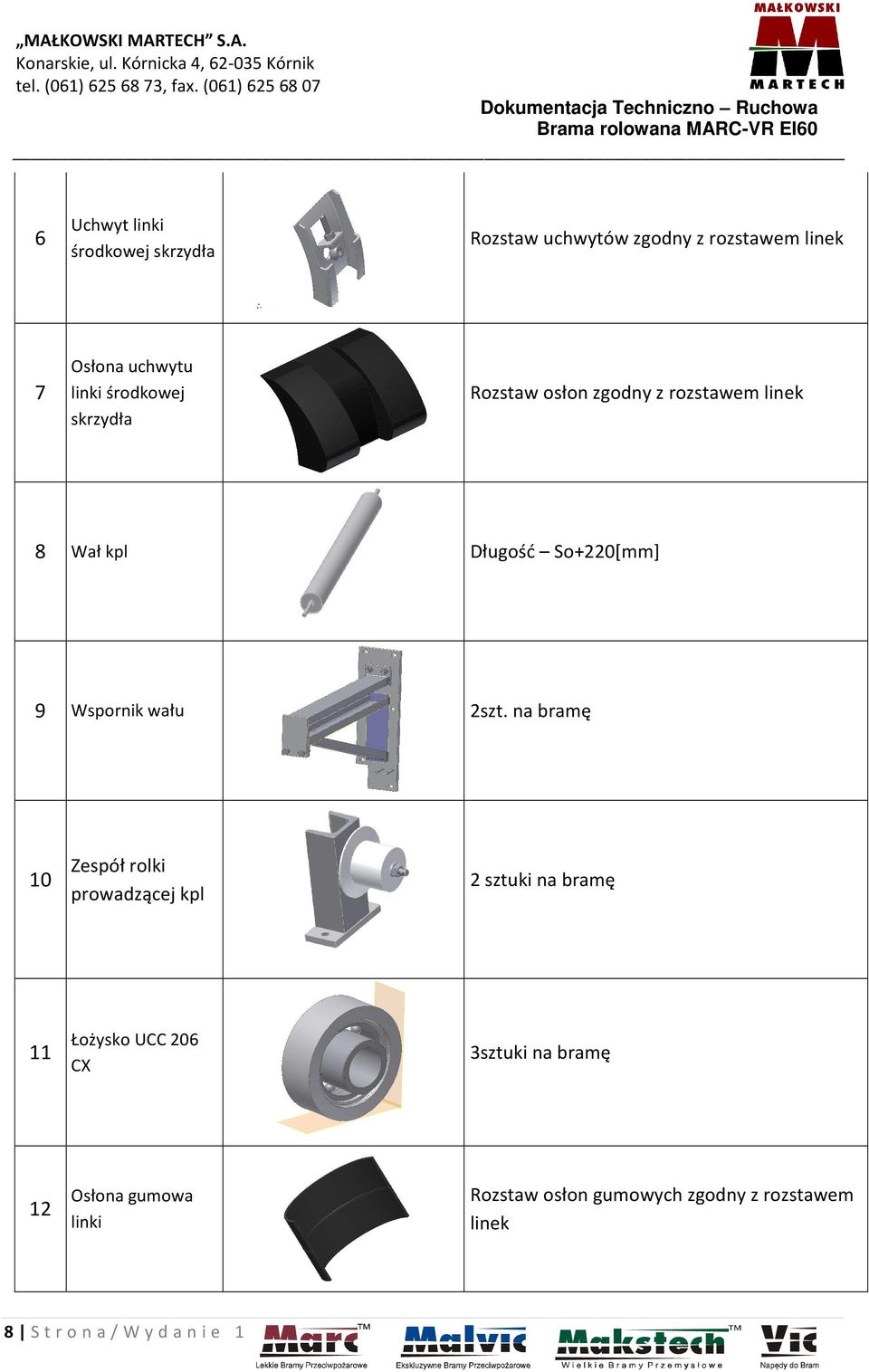

8 6 Uchwyt linki środkowej skrzydła Rozstaw uchwytów zgodny z rozstawem linek 7 Osłona uchwytu linki środkowej skrzydła Rozstaw osłon zgodny z rozstawem linek 8 Wał kpl Długość So+220[mm] 9 Wspornik wału 2szt. na bramę 10 Zespół rolki prowadzącej kpl 2 sztuki na bramę 11 Łożysko UCC 206 CX 3sztuki na bramę 12 Osłona gumowa linki Rozstaw osłon gumowych zgodny z rozstawem linek 8 S t r o n a / W y d a n i e 1

9 13 Przymyk ogniowy poziomy Długość - So+4[mm] 14 Tkanina przeciwpożarowa 20/2 15 Przymyk naścienny górny Długość przymyku naściennego - So+200[mm] 16 Prowadnica kpl (Lewa+Prawa) Długość zależna od wysokości bramy 17 Ramię reakcyjne 1szt. na bramę 18 Nasadka blokująca ramienia reakcyjnego 1szt na bramę 19 Tuleja redukcyjna 40/30 oraz 50/30 1szt. na bramę 9 S t r o n a / W y d a n i e 1

10 20 Motoreduktor + centralka 1kpl. na bramę 21 Wzmocnienie paneli 1 sztuka na bramę 22 Elementy złączne Opcjonalnie brama może być wyposażona w miejscowy układ sterowania ppoż. W takim przypadku w zakres dostawy wchodzą dodatkowo w zależności od uzgodnień: L.p. Nazwa Wygląd Uwagi 1 Centralka sterująca Typ SMARTLINE 020/2 2 Czujka dymowa ID100 3 Przycisk ROP Dostawa w zależności od uzgodnień 5 Sygnalizator dźwiękowy Dostawa w zależności od uzgodnień 10 S t r o n a / W y d a n i e 1

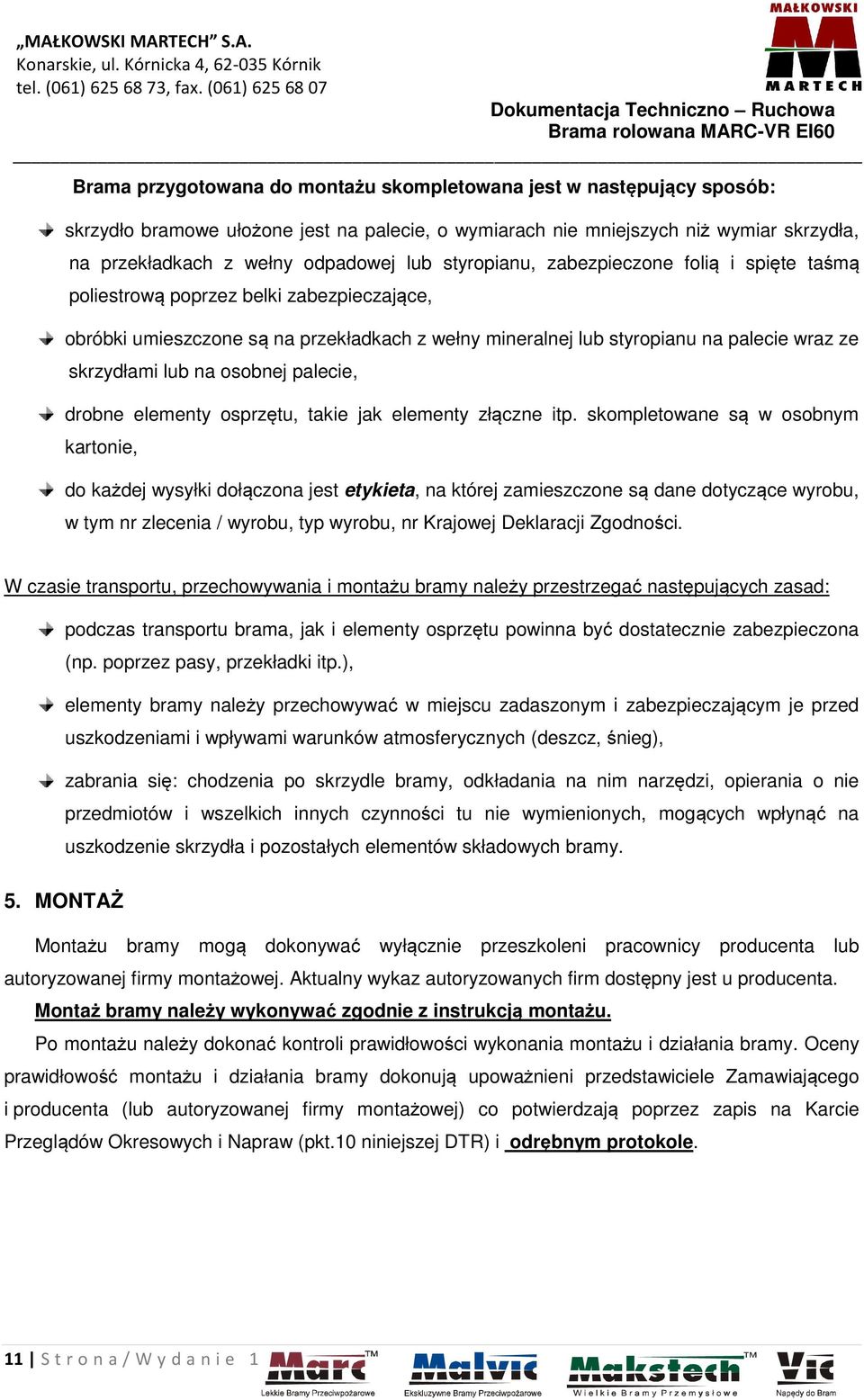

11 Brama przygotowana do montażu skompletowana jest w następujący sposób: skrzydło bramowe ułożone jest na palecie, o wymiarach nie mniejszych niż wymiar skrzydła, na przekładkach z wełny odpadowej lub styropianu, zabezpieczone folią i spięte taśmą poliestrową poprzez belki zabezpieczające, obróbki umieszczone są na przekładkach z wełny mineralnej lub styropianu na palecie wraz ze skrzydłami lub na osobnej palecie, drobne elementy osprzętu, takie jak elementy złączne itp. skompletowane są w osobnym kartonie, do każdej wysyłki dołączona jest etykieta, na której zamieszczone są dane dotyczące wyrobu, w tym nr zlecenia / wyrobu, typ wyrobu, nr Krajowej Deklaracji Zgodności. W czasie transportu, przechowywania i montażu bramy należy przestrzegać następujących zasad: podczas transportu brama, jak i elementy osprzętu powinna być dostatecznie zabezpieczona (np. poprzez pasy, przekładki itp.), elementy bramy należy przechowywać w miejscu zadaszonym i zabezpieczającym je przed uszkodzeniami i wpływami warunków atmosferycznych (deszcz, śnieg), zabrania się: chodzenia po skrzydle bramy, odkładania na nim narzędzi, opierania o nie przedmiotów i wszelkich innych czynności tu nie wymienionych, mogących wpłynąć na uszkodzenie skrzydła i pozostałych elementów składowych bramy. 5. MONTAŻ Montażu bramy mogą dokonywać wyłącznie przeszkoleni pracownicy producenta lub autoryzowanej firmy montażowej. Aktualny wykaz autoryzowanych firm dostępny jest u producenta. Montaż bramy należy wykonywać zgodnie z instrukcją montażu. Po montażu należy dokonać kontroli prawidłowości wykonania montażu i działania bramy. Oceny prawidłowość montażu i działania bramy dokonują upoważnieni przedstawiciele Zamawiającego i producenta (lub autoryzowanej firmy montażowej) co potwierdzają poprzez zapis na Karcie Przeglądów Okresowych i Napraw (pkt.10 niniejszej DTR) i odrębnym protokole. 11 S t r o n a / W y d a n i e 1

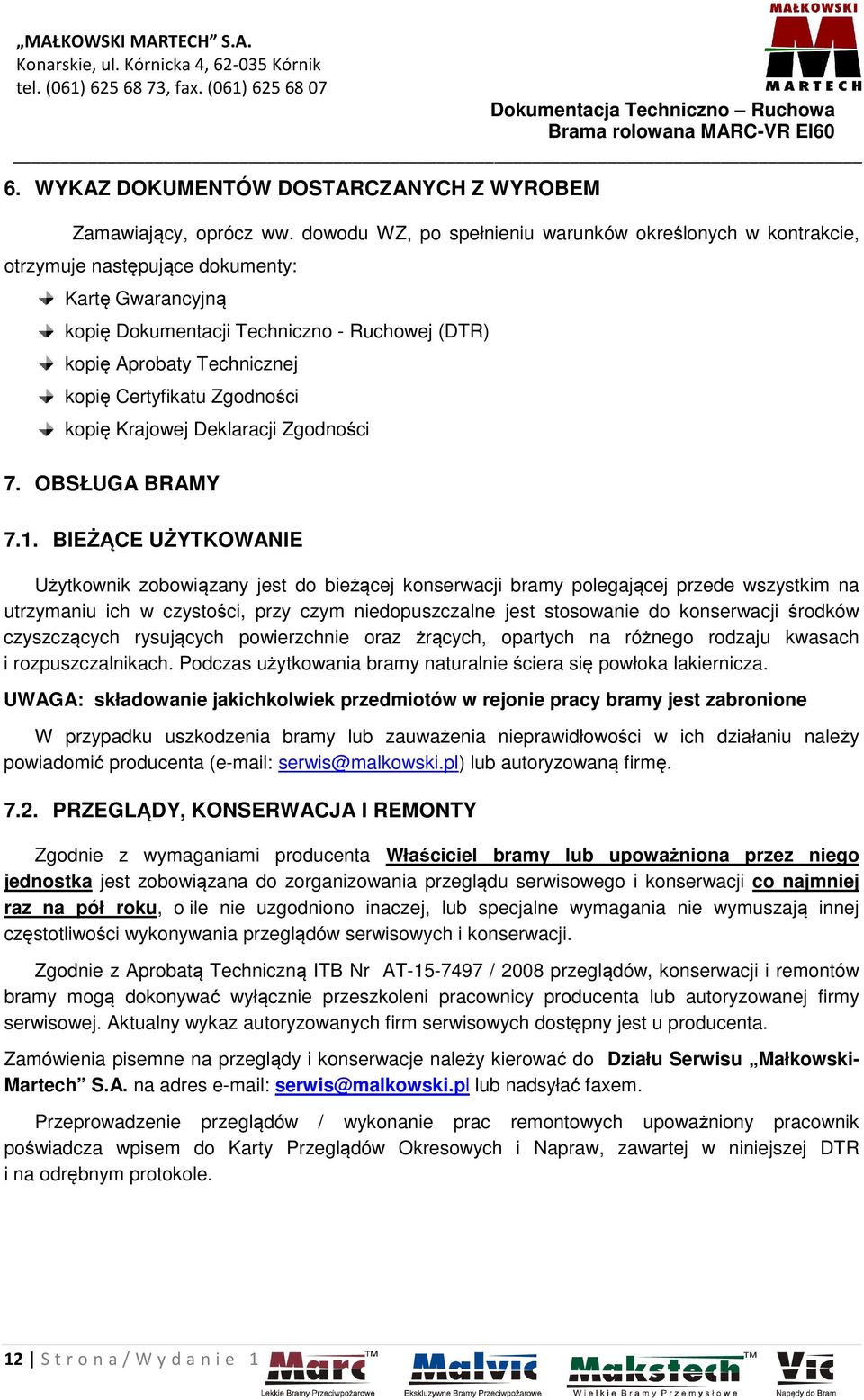

12 6. WYKAZ DOKUMENTÓW DOSTARCZANYCH Z WYROBEM Zamawiający, oprócz ww. dowodu WZ, po spełnieniu warunków określonych w kontrakcie, otrzymuje następujące dokumenty: Kartę Gwarancyjną kopię Dokumentacji Techniczno - Ruchowej (DTR) kopię Aprobaty Technicznej kopię Certyfikatu Zgodności kopię Krajowej Deklaracji Zgodności 7. OBSŁUGA BRAMY 7.1. BIEŻĄCE UŻYTKOWANIE Użytkownik zobowiązany jest do bieżącej konserwacji bramy polegającej przede wszystkim na utrzymaniu ich w czystości, przy czym niedopuszczalne jest stosowanie do konserwacji środków czyszczących rysujących powierzchnie oraz żrących, opartych na różnego rodzaju kwasach i rozpuszczalnikach. Podczas użytkowania bramy naturalnie ściera się powłoka lakiernicza. UWAGA: składowanie jakichkolwiek przedmiotów w rejonie pracy bramy jest zabronione W przypadku uszkodzenia bramy lub zauważenia nieprawidłowości w ich działaniu należy powiadomić producenta ( serwis@malkowski.pl) lub autoryzowaną firmę PRZEGLĄDY, KONSERWACJA I REMONTY Zgodnie z wymaganiami producenta Właściciel bramy lub upoważniona przez niego jednostka jest zobowiązana do zorganizowania przeglądu serwisowego i konserwacji co najmniej raz na pół roku, o ile nie uzgodniono inaczej, lub specjalne wymagania nie wymuszają innej częstotliwości wykonywania przeglądów serwisowych i konserwacji. Zgodnie z Aprobatą Techniczną ITB Nr AT / 2008 przeglądów, konserwacji i remontów bramy mogą dokonywać wyłącznie przeszkoleni pracownicy producenta lub autoryzowanej firmy serwisowej. Aktualny wykaz autoryzowanych firm serwisowych dostępny jest u producenta. Zamówienia pisemne na przeglądy i konserwacje należy kierować do Działu Serwisu Małkowski- Martech S.A. na adres serwis@malkowski.pl lub nadsyłać faxem. Przeprowadzenie przeglądów / wykonanie prac remontowych upoważniony pracownik poświadcza wpisem do Karty Przeglądów Okresowych i Napraw, zawartej w niniejszej DTR i na odrębnym protokole. 12 S t r o n a / W y d a n i e 1

13 8. WSKAZANIA BHP Podczas użytkowania bramy należy przestrzegać ogólnie obowiązujących przepisów dotyczących bezpieczeństwa i higieny pracy oraz bezpieczeństwa pożarowego. 9. INFORMACJE DODATKOWE Producent jest zwolniony od udzielonych zobowiązań i gwarancji w następujących przypadkach: dokonania montażu przez ekipę montażową nie posiadającą autoryzacji producenta, naturalnego częściowego lub całkowitego zużycia zgodnie z właściwościami lub przeznaczeniem (np. na skutek oddziaływania ognia itp.), dokonywania przez użytkownika lub osoby trzecie przeróbek i zmian konstrukcyjnych urządzeń bez porozumienia z producentem, niewłaściwego użytkowania lub brakiem prowadzenia bieżącej konserwacji urządzeń zgodnie z zapisami zawartymi w DTR, niewykonania przeglądu okresowego zgodnie z niniejszą DTR, lub wg oddzielnych uzgodnień określonych w kontrakcie, przez producenta lub jego autoryzowanego przedstawiciela, o ile ma to wpływ na powstałe uszkodzenia, uszkodzenia mechanicznego bramy wynikłego na skutek niewłaściwej eksploatacji, powstania innych wad spowodowanych niewłaściwą obsługą, niewykonania przeglądów okresowych zgodnie z niniejszą DTR, usunięcia lub uszkodzenia tabliczki z numerem fabrycznymi wyrobu. W powyższych przypadkach producent nie zapewnia zachowania deklarowanej odporności ogniowej wyrobu. 13 S t r o n a / W y d a n i e 1

14 10. KARTA PRZEGLĄDÓW OKRESOWYCH I NAPRAW L.p. Data Wykonane prace / uwagi Pieczęć i podpis osoby upoważnionej 1 14 S t r o n a / W y d a n i e 1

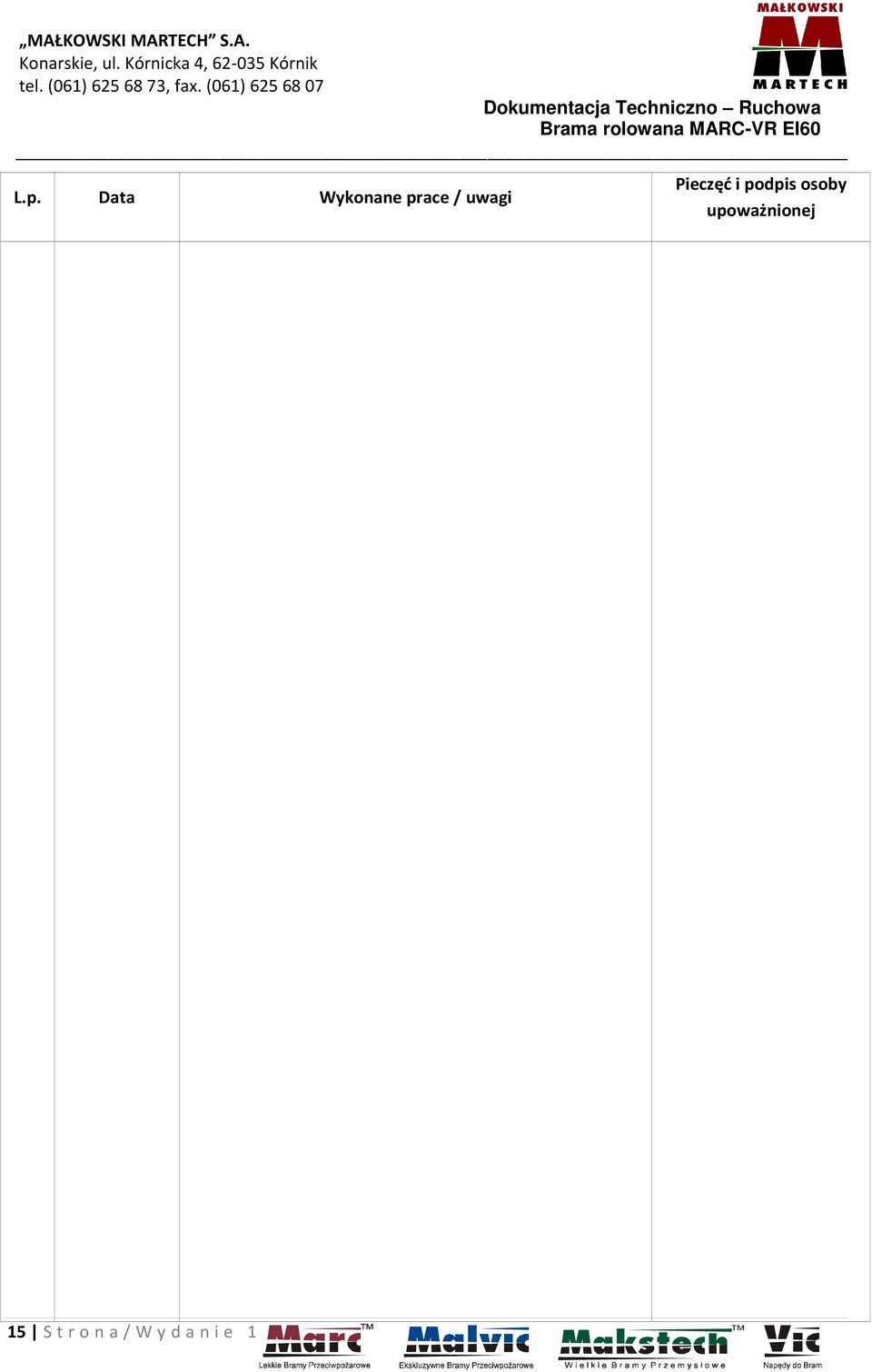

15 L.p. Data Wykonane prace / uwagi Pieczęć i podpis osoby upoważnionej 15 S t r o n a / W y d a n i e 1

16 11. NOTATKI Imię i nazwisko Data Podpis Opracował: Mariusz Lisowski Sprawdził: Zatwierdził: 16 S t r o n a / W y d a n i e 1
