1 DOKUMENTACJA TECHNICZNO-RUCHOWA BRAMA PRZECIWPOŻAROWA ROZSUWANA TYP MARC-BR212S00D podlega ewidencjonowaniu. Powielanie jej i rozpowszechnianie bez zgody firmy Małkowski-Martech S.A. jest niedozwolone. Konarskie, sierpień 2011 r. Małkowski-Martech S.A. Konarskie, ul. Kórnicka 4, Kórnik tel. (061) , fax. (061) biuro@malkowski.pl

2 WSTĘP Niniejsza DTR jest dokumentem dla użytkowników bramy przeciwpożarowej typu MARC BR212S00D zawierającym dane oraz wskazówki niezbędne do zapoznania się z zasadami działania oraz sposobem obsługi i konserwacji bramy. Nieprzestrzeganie przez użytkownika bramy zaleceń i wskazówek zawartych w niniejszej DTR zwalnia producenta od wszelkich zobowiązań i gwarancji. 1. OPIS WYROBU 1.1. PRZEZNACZENIE BRAMY Brama przeciwpożarowa służy do zamykania przejścia między strefami pożarowymi w obiektach przemysłowych, pomieszczeniach magazynowych, kondygnacjach technicznych biurowców, szpitalach lub innych dużych budynkach (oddzielenie ppoż.) OPIS DZIAŁANIA Skrzydła bramy przesuwnej zawieszone są w szynach jezdnych za pomocą wózków i utrzymywane w pozycji zamkniętej przez ciężar balastu. Standardowo brama wyposażona jest w trzymacze elektromagnetyczne, które po podłączeniu do centralki przeciwpożarowej umożliwia użytkowanie bramy w pozycji otwartej. W przypadku zagrożenia ppoż. centralka sterująca luzuje trzymacze elektromagnetyczne i skrzydła bramy zamykają przejście między strefami pożarowymi CECHY CHARAKTERYSTYCZNE Zgodnie z Aprobatą Techniczną AT /2005 brama typu MARC BR212S00D jest bramą ognioodporną rozsuwaną o klasie odporności ogniowej: EI szczelność i izolacyjność ogniowa 120 minut strona 2/17

3 EW szczelność i kryterium natężenia promieniowania 180 minut E szczelność ogniowa 180 minut Brama oznakowana jest tabliczką znamionową (tabliczką KT) jak na rysunku poniżej, określającą podstawowe dane bramy. Oznakowanie bramy tabliczką wykonywane jest po przeprowadzeniu montażu i kontroli bramy przez producenta lub autoryzowaną firmę montażową WYMAGANIA PRZEPISÓW PRAWNYCH DOTYCZĄCYCH WYROBU Potwierdzeniem spełnienia wymagań prawnych przez bramę przeciwpożarową MARC BR212S00D jest certyfikat zgodności i deklaracja zgodności dołączane do każdej dostarczanej partii wyrobu (kopia aprobaty technicznej i certyfikatu znajduje się na wewnętrznej stronie okładki niniejszej DTR). 2. DANE TECHNICZNE 2.1. KONSTRUKCJA BRAMY Brama składa się z następujących części: dwóch skrzydeł bramy wypełnionych wełną mineralną z poszyciem z blachy stalowej, drzwi ewakuacyjnych, systemu toru jezdnego, przymyków labiryntowych, systemu balastu, dwóch trzymaczy elektromagnetycznych, elementów prowadzących i maskujących. strona 3/17

4 Skrzydła bramy zamocowane są w szynach jezdnych za pomocą wózków. Szyny zamocowane są do nadproża poprzez wsporniki za pomocą kotew, kołków rozporowych lub przyspawanie do wcześniej osadzonych w murze płytek montażowych lub konstrukcji stalowej. Po obu stronach otworu bramowego mocowane są przymyki naścienne. Balasty z osłonami typowo montowane są jak przymyki naścienne, po obu stronach otworu, możliwe jest umiejscowienie balastów po jednej ze stron otworu. Uszczelnienie ogniowe rozwiązano poprzez zastosowanie uszczelki pęczniejącej umieszczonej na elementach przymykowych. strona 4/17

5 2.2. RYSUNKI BRAMY Oznaczenia na rysunku: 1. Skrzydło bramy 10. Wspornik szyny 2. Przymyk bramowy 11. Balast 3. Uchwyt muszlowy 12. Odbojnik gumowy 4. Rolka prowadząca 13. Odbojnik sprężynowy 5. Profil dolny 14. Trzymacz elektromagnetyczny 6. Profil grzbietowy 15. Kieszeń przymykowa 7. Wózek prowadzący 16. Przymyk naścienny 8. Szyna jezdna 17. Osłona balastu 9. Obejma szyny 18. Uszczelka pęczniejąca strona 5/17

6 3. PAKOWANIE, PRZECHOWYWANIE I TRANSPORT W zależności od uzgodnień odbiór wyrobu następuje w magazynie producenta lub producent w swoim zakresie dostarcza bramę na budowę WYKAZ DOSTARCZANYCH ELEMENTÓW BRAMY Brama dostarczana jest w elementach zgodnie z poniższym wykazem: L.p. Nazwa Wygląd Uwagi Segmenty skrzydła bramy Tuleja pręta nośnego Nakrętka M8 + podkładka sprężynowa Uchwyt muszlowy Segment czołowy, segment końcowy oraz segmenty środkowe - ilość zależna od szerokości bramy Tuleje zamocowane są na końcówkach prętów nośnych w segmentach skrzydła bramy Zamocowane na końcówkach prętów nośnych umieszczonych w segmentach skrzydła bramy 2 sztuki - w komplecie znajdują się również nity do montażu (4 szt. na jeden uchwyt) 5. Profil grzbietowy Odcinek równy szerokości bramy, do profilu zamocowane są wózki jezdne 6. Wózek jezdny Wózki są zamontowane do profilu grzbietowego dwoma śrubami imbusowymi M8x35 + podkładki sprężyste 7. Profil dolny - prowadzący Odcinek równy szerokości bramy 8. Osłona czołowa Odcinek równy wysokości bramy 9. Osłona progowa Odcinek równy szerokości bramy strona 6/17

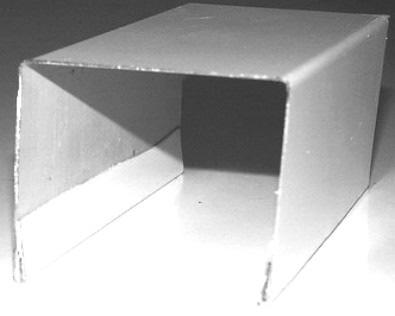

7 10. Rolka prowadząca 1 sztuka 11. Szyna jezdna W odcinkach do 2,5 m 12. Złącze szyny Ilość zależna od szerokości bramy 13. Wspornik szyny Wsporniki są przykręcone do szyny jezdnej od wewnątrz na śruby zamkowe M10x Krążek linowy typ A Osłona przymyku naściennego Zespół krążka z odbojnikiem gumowym jest zamontowany do szyny jezdnej. Ilość krążków jest uzależniona od stosunku szerokości do wysokości bramy Odcinek równy wysokości bramy, w osłonę wklejone jest wypełnienie - wełna mineralna 16. Kieszeń przymykowa Odcinek równy wysokości bramy 17. Krążek balastowy Krążki zamocowane są na pręcie stalowym stanowiącym zawiesie, dla szerokich bram do zawiesia mocuje się krążek linowy typ B 18. Osłona balastu Odcinek równy wysokości bramy 19. Trzymacz elektromagnetyczny 20. Linka stalowa 1 komplet Średnica linki uzależniona jest od wielkości i ciężaru bramy - standardowo 3mm 21. Odbojnik sprężynowy 1 sztuka strona 7/17

8 22. Najazd bramy i okucie czoła bram 1 komplet 23. Uszczelka pęczniejąca 24. Tabliczka KT Wg rysunku na str.3 Ilość zależna od wymiaru bramy Tabliczka zamontowana jest do panelu czołowego Opcjonalnie brama może być wyposażona w miejscowy układ sterowania ppoż. W takim przypadku w zakres dostawy wchodzą dodatkowo w zależności od uzgodnień: L.p. Nazwa Wygląd Uwagi 25. Centralka sterująca Typ BTE-5B lub AFG 26. Czujka dymowa Serii DOR- 27. Przycisk ROP Dostawa w zależności od uzgodnień 28. Przycisk SAK Dostawa w zależności od uzgodnień 29. Sygnalizator Dostawa w zależności od uzgodnień 3.2. WYKAZ DOSTARCZANYCH DOKUMENTÓW W ramach dostawy bramy użytkownik oprócz dowodu WZ otrzymuje następujące dokumenty: Dokumentację Techniczno - Ruchową (DTR), strona 8/17

9 kopię Aprobaty Technicznej, kopię Certyfikatu Zgodności, Instrukcję montażu i obsługi bramy, oraz w przypadku dostawy miejscowego układu sterowania kopie certyfikatów dostarczanych elementów. UWAGA: Deklaracja Zgodności i Karta Gwarancyjna dostarczane są przez producenta po przeprowadzeniu odbioru montażu WYMAGANIA DLA TRANSPORTU I PRZECHOWYWANIA PRZED MONTAŻEM Brama przygotowana do montażu skompletowana jest w następujący sposób: segmenty bramy (panele) ułożone są na specjalnej palecie, oddzielone od siebie przekładkami i zabezpieczone folią, długie elementy metalowe (tor, osłony itp.) z zamocowanym osprzętem owinięte są folią, drobne elementy osprzętu, elementy złączne itp. skompletowane są w specjalnej torbie; w kieszeni torby przechowywane są dokumenty wchodzące w zakres dostawy. W czasie transportu, przechowywania i montażu bramy należy przestrzegać następujących zasad: podczas transportu brama, jak i elementu osprzętu powinny być dostatecznie zabezpieczone (np. poprzez pasy itp.), elementy bram należy przechowywać w miejscu zabezpieczającym je przed uszkodzeniami i wpływami warunków atmosferycznych (deszcz, śnieg), pojedyncze panele należy przenosić ręcznie, płaszczyzną panelu równolegle do pionu, strona 9/17

10 zabrania się: chodzenia po panelach, odkładania na nie narzędzi, opierania o nie przedmiotów i wszelkich innych czynności tu nie wymienionych, mogących wpłynąć na uszkodzenie paneli. 4. MONTAŻ Montażu bramy mogą dokonywać wyłącznie przeszkoleni pracownicy producenta lub autoryzowanej firmy montażowej. Aktualny wykaz autoryzowanych firm dostępny jest u producenta. Po montażu należy dokonać kontroli prawidłowości wykonania montażu i działania bramy. Prawidłowość wykonania montażu i działania bramy upoważnieni przedstawiciele użytkownika i producenta (lub autoryzowanej firmy montażowej) potwierdzają poprzez zapis na Karcie Przeglądów Okresowych i Napraw (str.11 niniejszej DTR). 5. OBSŁUGA BRAMY 5.1. BIEŻĄCE UŻYTKOWANIE Użytkownik musi utrzymywać urządzenie w stałej gotowości do działania i co najmniej raz w miesiącu sprawdzić zgodnie z instrukcją obsługi bramy, czy działa ono bezusterkowo. Nie wolno umieszczać żadnych przedmiotów w obszarze pracy bramy ani blokować bramy w inny sposób. Nie wolno przyspieszać ruchu bramy przy samoczynnym zamykaniu. Z uwagi na czas zamykania niewskazane jest stosowanie bramy do bieżącego zamykania pomieszczeń o dużej różnicy temperatur. Nie uruchamiać bramy bez uzasadnienia PRZEGLĄDY, KONSERWACJA I REMONTY Użytkownik bramy zobowiązany jest do przeprowadzania co najmniej raz na pół roku przeglądu i konserwacji urządzenia. strona 10/17

11 Przeglądów, konserwacji i remontów bramy mogą dokonywać wyłącznie przeszkoleni pracownicy producenta lub autoryzowanej firmy montażowej. Aktualny wykaz autoryzowanych firm dostępny jest u producenta oraz na stronie internetowej W przypadku uszkodzenia bramy lub zauważenia nieprawidłowości w jej działaniu należy powiadomić producenta lub autoryzowaną firmę. Przeprowadzenie przeglądów / wykonanie prac remontowych upoważniony pracownik poświadcza wpisem do Karty Przeglądów Okresowych i Napraw, zawartej w niniejszej DTR. 6. WSKAZANIA BHP Podczas użytkowania bram przeciwpożarowych należy przestrzegać ogólnie obowiązujących przepisów dotyczących bezpieczeństwa pracy oraz konieczności zachowania bezpieczeństwa pożarowego. W szczególności: należy szybko przechodzić przez otwartą bramę, zatrzymywanie się w obszarze bramy jest zabronione, podczas pracy bramy zabrania się przebywania pracowników w rejonie jej ruchomych części, nie wolno składować żadnych przedmiotów w rejonie pracy bramy. Zaleca się umieszczenie na podłodze w obszarze pracy bramy odpowiedniego oznaczenia. 7. OGÓLNE WYTYCZNE UŻYTKOWANIA BRAMY Producent jest zwolniony od udzielonych zobowiązań i gwarancji w następujących przypadkach: dokonania montażu bramy przez pracowników nieupoważnionych, dokonywania przez użytkownika zmian konstrukcyjnych bramy, strona 11/17

12 uszkodzenia mechanicznego bramy wynikłego na skutek niewłaściwej eksploatacji, powstania wad spowodowanych niewłaściwą obsługą, niewykonania przeglądów okresowych zgodnie z niniejszą DTR, usunięcia lub uszkodzenia tabliczki KT wyrobu, brama nie może być pozbawiona osłon lub mieć uszkodzone osłony. W szczególności w powyższych przypadkach producent nie zapewnia zachowania deklarowanej odporności ogniowej wyrobu. strona 12/17

13 8. KARTA PRZEGLĄDÓW OKRESOWYCH I NAPRAW L.p. Data Wykonane prace / uwagi Montaż bramy 1 Uwagi: Pieczęć i podpis osoby upoważnionej strona 13/17
