1 DOKUMENTACJA TECHNICZNO-RUCHOWA BRAMA PRZECIWPOŻAROWA TYP MARC-O2 EI120 Dokumentacja Techniczno-Ruchowa podlega ewidencjonowaniu. Powielanie jej i rozpowszechnianie bez zgody firmy Małkowski-Martech S.A. jest niedozwolone. Konarskie, grudzień 2010 r. Małkowski-Martech S.A. Konarskie, ul. Kórnicka 4, Kórnik tel. (061) , fax. (061) biuro@malkowski.pl

2 Brama opuszczana, teleskopowa O2 1. WSTĘP Niniejsza DTR jest dokumentem dla użytkowników bramy przeciwpożarowej typu MARC O2 EI120 zawierającym dane oraz wskazówki niezbędne do zapoznania się z zasadami działania oraz sposobem obsługi i konserwacji bramy. Nieprzestrzeganie przez użytkownika bramy zaleceń i wskazówek zawartych w niniejszej DTR zwalnia producenta od wszelkich zobowiązań i gwarancji. 2. OPIS WYROBU 2.1. PRZEZNACZENIE BRAMY Brama przeciwpożarowa służy do zamykania przejścia między strefami pożarowymi w obiektach przemysłowych, pomieszczeniach magazynowych, kondygnacjach technicznych biurowców, szpitalach lub innych dużych budynkach (oddzielenie ppoż.) OPIS DZIAŁANIA Skrzydła bramy opuszczanej zawieszone są pomiędzy prowadnicami na cięgnach linowych połączonych z przeciwciężarami dobranymi tak, by skrzydła pod własnym ciężarem były utrzymywane w pozycji zamkniętej. Standardowo brama wyposażona jest w trzymacz elektromagnetyczny, który po podłączeniu do centralki przeciwpożarowej umożliwia użytkowanie bramy w pozycji otwartej. W przypadku zagrożenia ppoż. centralka sterująca luzuje trzymacz elektromagnetyczny i skrzydła bramy zamykają przejście między strefami pożarowymi CECHY CHARAKTERYSTYCZNE Zgodnie z Aprobatą Techniczną AT /2005 brama typu MARC O2 EI120 jest bramą ognioodporną opuszczaną jednoskrzydłową o klasie odporności ogniowej: EI szczelność i izolacyjność ogniowa 120 minut EW szczelność i kryterium natężenia promieniowania 180 minut E szczelność ogniowa 180 minut Brama oznakowana jest tabliczką znamionową (tabliczką KT) jak na rysunku poniżej, określającą podstawowe dane bramy. Strona 2 / 14

3 Oznakowanie bramy tabliczką wykonywane jest po przeprowadzeniu montażu i kontroli bramy przez producenta lub autoryzowaną firmę montażową WYMAGANIA PRZEPISÓW PRAWNYCH DOTYCZĄCYCH WYROBU Potwierdzeniem spełnienia wymagań prawnych przez bramę przeciwpożarową MARC O2 EI120 jest certyfikat zgodności i deklaracja zgodności dołączane do każdej dostarczanej partii wyrobu (kopia aprobaty technicznej i certyfikatu znajduje się na wewnętrznej stronie okładki niniejszej DTR). 3. DANE TECHNICZNE 3.1. KONSTRUKCJA BRAMY Brama składa się z następujących części: dwa skrzydła bramy wypełnione wełną mineralną z poszyciem z blachy stalowej system prowadnic, przymyki labiryntowe, system przeciwciężaru, trzymacz elektromagnetyczny, elementy prowadzące i maskujące. Skrzydła bramy zawieszone są na zestawach cięgien linowych połączonych poprzez krążki linowe z przeciwciężarami, a ich ruch ograniczony (ukierunkowany) jest poprzez prowadnice ślizgowe. Prowadnice i krążki linowe zamocowane są do ściany za pomocą kotew, kołków rozporowych lub przyspawanie do wcześniej osadzonych w murze płytek montażowych. Przymyki ścienne mocowane są po obu stronach i nad otworem bramy. Typowo stosowane są dwa przeciwciężary montowane wraz z osłonami po obu stronach bramy, możliwe jest umiejscowienie przeciwciężaru tylko z jednej strony bramy. Uszczelnienie ogniowe rozwiązano poprzez zastosowanie uszczelki pęczniejącej umieszczonej na elementach przymykowych. Dokumentacja Techniczno Ruchowa Brama przeciwpożarowa MARC Strona 3 / 14

4 Brama opuszczana, teleskopowa O RYSUNKI BRAMY Strona 4 / 14

5 4. PAKOWANIE, PRZECHOWYWANIE I TRANSPORT W zależności od uzgodnień odbiór wyrobu następuje w magazynie producenta lub producent w swoim zakresie dostarcza bramę na budowę WYKAZ DOSTARCZANYCH ELEMENTÓW BRAMY Brama dostarczana jest w elementach zgodnie z poniższym wykazem: L.p. Nazwa Wygląd Uwagi 1. Skrzydło bramy zewnętrzne 2. Skrzydło bramy przyścienne Składa się na nie: dwa panele skrajne i panele środkowe, wieniec górny, ceownik dolny, profile kapeluszowe boczne 2szt., profile kapeluszowe górny i dolny; zaczepy liny naskrzydłowe 2szt.; uchwyty muszlowe 4szt. Składa się na nie: dwa panele skrajne i panele środkowe, wieniec górny, wieniec dolny, profile kapeluszowe boczne 2szt., profile kapeluszowe górny i dolny; koła linowe naskrzydłowe 2szt. 3. Balast kpl. Standardowo jest to balast stalowy fi130mm w ilość wg. WZ, Belka balastowa 2szt., pręt M12 wg. WZ, nakrętki i podkładki M12 wg.wz 4. Zespół kół linowych 2szt./brama naściennych 5. Osłona balastu 2szt./brama 6. Słup bramy 2szt./brama 7. Ślizg balastu 2szt./brama 8. Wspornik słupa Wg. dok. WZ 9. Zaczep liny 2szt./brama naścienny 10. Przymyk naścienny 2szt./brama pionowy 11. Przymyk naścienny 1szt. /brama poziomy 12. Wspornik elektrotrymacza 1szt./brama dla bram do szerokości So=4000mm 2szt./brama dla większych 13. Elektrotrzymacz 1szt./brama dla bram do szerokości So=4000mm 2szt./brama dla większych 14. 1szt. dla bram do 4000mm szerokości, powyżej 2szt. Składa się 2 elementów szt. 16. Składa się na nie: dwa panele skrajne i panele środkowe. 17. Elementy złączne Wg. Dok. WZ 18. Tabliczka KT 1szt./brama Dokumentacja Techniczno Ruchowa Brama przeciwpożarowa MARC Strona 5 / 14

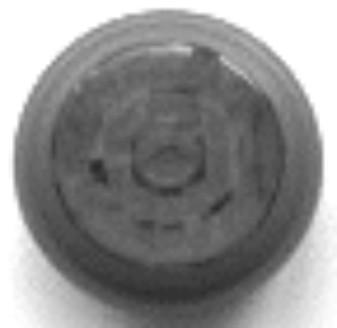

6 Brama opuszczana, teleskopowa O2 Opcjonalnie brama może być wyposażona w miejscowy układ sterowania ppoż. W takim przypadku w zakres dostawy wchodzą dodatkowo w zależności od uzgodnień: L.p. Nazwa Wygląd Uwagi 19. Centralka sterująca Typ BTE-5B lub Afg Czujka dymowa Typ DUR-40 lub OSD Przycisk ROP Dostawa w zależności od uzgodnień 22. Przycisk SAK Dostawa w zależności od uzgodnień 23. Sygnalizator Dostawa w zależności od uzgodnień SA-K WYKAZ DOSTARCZANYCH DOKUMENTÓW W ramach dostawy bramy użytkownik oprócz dowodu WZ otrzymuje następujące dokumenty: Dokumentację Techniczno - Ruchową (DTR), kopię Aprobaty Technicznej, kopię Certyfikatu Zgodności, Instrukcję obsługi bramy oraz w przypadku dostawy miejscowego układu sterowania kopie certyfikatów dostarczanych elementów. UWAGA: Deklaracja Zgodności i Karta Gwarancyjna dostarczane są przez producenta po przeprowadzeniu odbioru montażu. Strona 6 / 14

7 4.3. WYMAGANIA DLA TRANSPORTU I PRZECHOWYWANIA PRZED MONTAŻEM Brama przygotowana do montażu skompletowana jest w następujący sposób: segmenty bramy (panele) ułożone są na specjalnej palecie, oddzielone od siebie przekładkami i zabezpieczone folią, długie elementy metalowe (prowadnice, osłony itp.) z zamocowanym osprzętem owinięte są folią, drobne elementy osprzętu, elementy złączne itp. skompletowane są w specjalnej torbie; w kieszeni torby przechowywane są dokumenty wchodzące w zakres dostawy. W czasie transportu, przechowywania i montażu bramy należy przestrzegać następujących zasad: podczas transportu brama, jak i elementu osprzętu powinny być dostatecznie zabezpieczone (np. poprzez pasy itp.) elementy bram należy przechowywać w miejscu zabezpieczającym je przed uszkodzeniami i wpływami warunków atmosferycznych (deszcz, śnieg) pojedyncze panele należy przenosić ręcznie, płaszczyzną panelu równolegle do pionu, zabrania się: chodzenia po panelach, odkładania na nie narzędzi, opierania o nie przedmiotów i wszelkich innych czynności tu nie wymienionych, mogących wpłynąć na uszkodzenie paneli 5. MONTAŻ Montażu bramy mogą dokonywać wyłącznie przeszkoleni pracownicy producenta lub autoryzowanej firmy montażowej. Aktualny wykaz autoryzowanych firm dostępny jest u producenta. Po montażu należy dokonać kontroli prawidłowości wykonania montażu i działania bramy. Prawidłowość wykonania montażu i działania bramy upoważnieni przedstawiciele użytkownika i producenta (lub autoryzowanej firmy montażowej) potwierdzają poprzez zapis na Karcie Przeglądów Okresowych i Napraw (str.11 niniejszej DTR). Dokumentacja Techniczno Ruchowa Brama przeciwpożarowa MARC Strona 7 / 14

8 Brama opuszczana, teleskopowa O2 6. OBSŁUGA BRAMY 6.1. BIEŻĄCE UŻYTKOWANIE Użytkownik musi utrzymywać urządzenie w stałej gotowości do działania i co najmniej raz w miesiącu sprawdzić zgodnie z instrukcją obsługi bramy, czy działa ono bezusterkowo. Nie wolno umieszczać żadnych przedmiotów w obszarze pracy bramy ani blokować bramy w inny sposób. Nie wolno przyspieszać ruchu bramy przy samoczynnym zamykaniu. Z uwagi na czas zamykania niewskazane jest stosowanie bramy do bieżącego zamykania pomieszczeń o dużej różnicy temperatur. Nie uruchamiać bramy bez uzasadnienia PRZEGLĄDY, KONSERWACJA I REMONTY Użytkownik bramy zobowiązany jest do przeprowadzania co najmniej raz na pół roku przeglądu i konserwacji urządzenia. Przeglądów, konserwacji i remontów bramy mogą dokonywać wyłącznie przeszkoleni pracownicy producenta lub autoryzowanej firmy montażowej. Aktualny wykaz autoryzowanych firm dostępny jest u producenta oraz na stronie internetowej W przypadku uszkodzenia bramy lub zauważenia nieprawidłowości w jej działaniu należy powiadomić producenta (tel. (0-61) , tel. kom , ) lub autoryzowaną firmę. Przeprowadzenie przeglądów / wykonanie prac remontowych upoważniony pracownik poświadcza wpisem do Karty Przeglądów Okresowych i Napraw, zawartej w niniejszej DTR. 7. WSKAZANIA BHP Podczas użytkowania bram przeciwpożarowych należy przestrzegać ogólnie obowiązujących przepisów dotyczących bezpieczeństwa pracy oraz konieczności zachowania bezpieczeństwa pożarowego. W szczególności: należy szybko przechodzić przez otwartą bramę, zatrzymywanie się w obszarze bramy jest zabronione, podczas pracy bramy zabrania się przebywania pracowników w rejonie jej ruchomych części, Strona 8 / 14

9 nie wolno składować żadnych przedmiotów w rejonie pracy bramy. 8. OGÓLNE WYTYCZNE UŻYTKOWANIA BRAMY Producent jest zwolniony od udzielonych zobowiązań i gwarancji w następujących przypadkach: dokonania montażu bramy przez pracowników nieupoważnionych, dokonywania przez użytkownika zmian konstrukcyjnych bramy, uszkodzenia mechanicznego bramy wynikłego na skutek niewłaściwej eksploatacji, powstania wad spowodowanych niewłaściwą obsługą, niewykonania przeglądów okresowych zgodnie z niniejszą DTR, usunięcia lub uszkodzenia tabliczki KT wyrobu, brama nie może być pozbawiona osłon lub mieć uszkodzone osłony. W szczególności w powyższych przypadkach producent nie zapewnia zachowania deklarowanej odporności ogniowej wyrobu. Dokumentacja Techniczno Ruchowa Brama przeciwpożarowa MARC Strona 9 / 14

10 Brama opuszczana, teleskopowa O2 9. KARTA PRZEGLĄDÓW OKRESOWYCH I NAPRAW L.p. Data Wykonane prace / uwagi Pieczęć i podpis osoby upoważnionej 1 Montaż bramy Uwagi: Strona 10 / 14

11 L.p. Data Wykonane prace / uwagi Pieczęć i podpis osoby upoważnionej Dokumentacja Techniczno Ruchowa Brama przeciwpożarowa MARC Strona 11 / 14

12 Brama opuszczana, teleskopowa O2 L.p. Data Wykonane prace / uwagi Pieczęć i podpis osoby upoważnionej Strona 12 / 14

13 Brama przeciwpożarowa MARC Strona 13 / 14

14 Brama opuszczana, teleskopowa O2 10. NOTATKI Strona 14 / 14
