Uniwersalny Gabinet Usprawnienia Leczniczego - UGUL Typ: KC-A, KC-AD, KC-AI, KC-ADI

Transkrypt

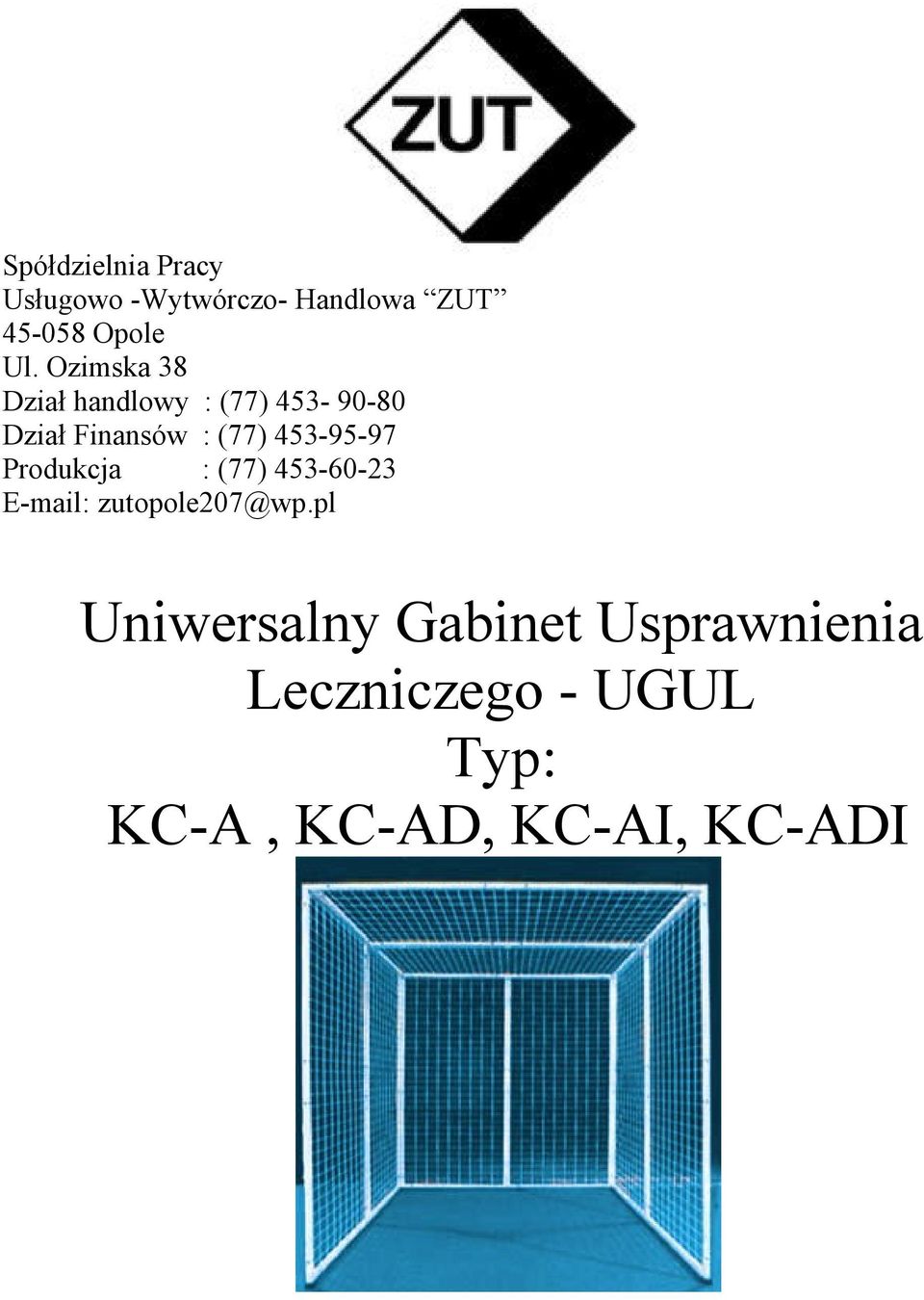

1 Spółdzielnia Pracy Usługowo -Wytwórczo- Handlowa ZUT Opole Ul. Ozimska 38 Dział handlowy : (77) Dział Finansów : (77) Produkcja : (77) zutopole207@wp.pl Uniwersalny Gabinet Usprawnienia Leczniczego - UGUL Typ: KC-A, KC-AD, KC-AI, KC-ADI

2 I. PRZEZNACZENIE Kabina do ćwiczeń i zawieszeń przeznaczona jest do wykonywania ćwiczeń samo wspomaganych, oraz ćwiczeń czynnych z oporem z zastosowaniem systemów bloczkowo ciężarkowych. Kabina wyposażona w urządzenia stosowane w kinezyterapii, znajduje szczególne zastosowanie w usprawnianiu leczniczym schorzeń ortopedycznych i neurologicznych. Zestaw urządzeń pod nazwą UGUL stanowi kompleksowe stanowisko terapeutyczne przeznaczone dla usprawniania chorych ze schorzeniami narządu ruchu. Przewieszka (przystawka) do kabiny umożliwia wykonywanie ćwiczeń dodatkowych, zwłaszcza kończyn górnych i pasa barkowego. Dwa drążki drewniane podwieszki zezwalają na bezpieczne zwisy kończynami dolnymi lub górnymi. Ćwiczenia rehabilitacyjne zleca lekarz rehabilitant, a praktyczne ćwiczenia winien prowadzić specjalista rehabilitacji ruchowej. Istnieje również Kabina z drabinką typu KC-AD. UGUL- wersja podstawowa Uniwersalny Gabinet Usprawnienia Leczniczego (UGUL) w podstawowej wersji składa się z następującego Zestawu Urządzeń: 1. Kabina do ćwiczeń i zawieszeń typ KC-A 2. Osprzęt do ćwiczeń (linki, podwieszki, pasy, ciężarki)typ AO-AP 3. Stół rehabilitacyjny ze zmienną wysokością leżyska typ - SR-X 5. Rotor do ćwiczeń oporowych kończyn górnych, dolnych i obręczy barkowych UGUL wersja pełna Uniwersalny Gabinet Usprawnienia Leczniczego (UGUL) w podstawowej wersji składa się z następującego Zestawu Urządzeń: 1. Kabina do ćwiczeń i zawieszeń typ KC-ADI 2. Osprzęt do ćwiczeń (linki, podwieszki, pasy, ciężarki) - typ AO-AI 3. Stół rehabilitacyjny ze zmienną wysokością leżyska typ SR-LE 4. Wyciąg za podudzia wg Perschla 5. Rotor do ćwiczeń oporowych kończyn górnych, dolnych i obręczy barkowych (mocowane) UGUL wersja kompletna W skład Uniwersalnego Gabinetu usprawnienia Leczniczego wchodzi dziesięć urządzeń, a mianowicie: 1. Kabina do ćwiczeń i zawieszeń typ KC-A. 2. Stoły rehabilitacyjne z ręczną zmianą wysokości leżyska typ SR 3. Fotel do ćwiczeń oporowych kończyn dolnych i górnych typ FC-A. 4. Urządzenie do trakcji kręgosłupa za głowę, typ US-A. 5. Kolumna do ćwiczeń oporowych z ławeczką typ KO-A. 6. Urządzenie do trakcji kręgosłupa za podudzia typ UP-A. 7. Rotor do ćwiczeń oporowych kończyn dolnych typ UD-A. 8. Rotor do ćwiczeń oporowych kończyn górnych typ UG-K. 9. Rotor do ćwiczeń oporowych kończyn górnych i obręczy barkowych typ UG-HA. 10.Stół pionizacyjny typ SP-A.

3 PROGRAM LECZNICZEGO USPRAWNIANIA Konstrukcja kabiny wyposażona w Zestaw Urządzeń jak umożliwia realizowanie bogatego programu usprawniania leczniczego obejmującego m.in.: a) zapobieganie powstawania przykurczów b) leczenie istniejących deformacji c) zwiększenie możliwości siłowych oraz ruchomości w stawach d) wyzwalanie prawidłowej kompensacji zewnętrznej i wewnętrznej e) odciążenie powierzchni stawowych kręgów szyjnych OPIS TECHNICZNY KABINY Kabina do ćwiczeń i zawieszeń zbudowana jest z ośmiu prostokątnych ram, wypełnionych prętami w formie siatki o prostokątnych oczkach. Po zmontowaniu, które polega na połączeniu ze sobą wszystkich ram przy pomocy śrub, stanowi rodzaj prostopadłościanu, z jednej strony otwartego, dla wprowadzania i ustawienia Zestawu Urządzeń. Elementy konstrukcyjne kabiny są zunifikowane i umożliwiają zestawienie kabiny w różne kombinacje, wg życzenia zamawiającego. Do kabiny należy również przewieszka ( którą montuje się z jednej strony do kabiny, a z przeciwnej strony podpięta się segmentem kratowym. Przewieszkę można stosować jako wyposażenie kabiny lub można jej nie stosować. Istnieje wiele możliwości montowania kabiny w zależności od potrzeb. Kabinę można montować w zestawieniu pojedynczym, podwójnym lub łączyć w jeden ciąg wszystkimi ścianami bocznymi. Kabina KC-AI różni się od KC-A tylko tym, że wyposażona jest w przewieszkę Przewieszka stanowi segment ramowy wypełniony do polowy swej przestrzeni siatką stalową, a druga polowa (bez siatki) wyposażona est w dwie prowadnice stałe z rur kwadratowych na które zakłada się drewniane drążki do ćwiczeń kończyn dolnych lub górnych. Drążki stanowią element wymienny, nie mocowany na stale do kabiny. Można Je zakładać lub zdejmować, a mocowania dokonuje się pokrętłami śrubowymi po nałożeniu ich na prowadnice. Sposób założenia pokazuje rysunek : Pod przewieszką wykonać można ćwiczenia samo wspomagane w podwieszeniu i z oporem.

4 WYKONANIE KABINY Elementy kabiny (segmenty ramowe) wykonane są z kształtowników kwadratowych wypełnione prętami stalowymi, łączone w sposób trwały metoda spawania w osłonie CO2. Każdy segment pokryty jest lakierem proszkowo piecowym, w kolorze białym. Śruby do montażu kabiny pokryte są warstwą NiCr lub Zn. Drążki przewieszek wykonane są z twardego drewna, szlifowane i pokryte lakierem bezbarwnym w kolorze drewna naturalnego. DANE TECHNICZNE Segmenty ramowe (tabela): WYMIARY Kabina w zestawieniu pojedynczym, bez przewieszki (rys. 1), posiada wymiary (pozmontowaniu): Szerokość: 2000 mm Głębokość: 2000 mm Wysokość: 2000 mm Kabina w zestawieniu pojedynczym z przewieszką posiada wymiary: 2000x2000x3970 mm. Masa: segment pojedynczy: 14,5 kg masa kabiny typ KC-A: 116 kg ELEMENTY ZŁĄCZNE Do łączenia segmentów kratowych służą śruby, nakrętki i podkładki wg PN. Do montażu kabiny z przewieszką potrzeba 32 sztuk elementów złącznych, które zamawiającemu dostarcza producent wraz z kabiną. AKCESORIA I OSPRZĘT DO ĆWICZEŃ Nieodłącznym wyposażeniem każdej kabiny jest osprzęt. Bez osprzętu do ćwiczeń niemożliwym jest prowadzenie jakichkolwiek ćwiczeń rehabilitacyjnych. Osprzęt i akcesoria dostarcza się inwestorowi wraz z UGUL-em, lub indywidualnie. Najczęściej pochodzi on z wytwórni Impuls w Opolu, posiada znak CE i jest zarejestrowany w Urzędzie Rejestracji Produktów Leczniczych Wyrobów Medycznych i Produktów Biobójczych w Warszawie. Rodzaj i ilość osprzętu do ćwiczeń przedstawiono w zestawieniu, jak poniżej:

5 Rysunki do zestawienia

6 OPIS MONTAŻU KABINY Segmenty występujące w tabeli montujemy wg następującej kolejności: 1. Dwa segmenty ramowe bez stopek mające stanowić ścianę tylną ustawić pionowo i połączyć śrubami, nie dokręcając nakrętek do oporu. 2. Ustawić (jako niezależny zespół) dwa segmenty boczne w ten sposób, by obłe stopki gumowe znalazły się w najdalszej odległości od siebie. Następnie skręcić śrubami, nie dokręcając Ich do oporu. Otrzymujemy w ten sposób kompletną ścianę boczną wyposażoną w dwie stopki. Tak samo przygotowujemy drugą ścianę boczną. 3. Postawić obie ściany boczne pionowo (na stopkach) i dostawić do nich ścianę tylną zmontowaną. Do montażu tego trzeba troje ludzi. Skręcamy śrubami wszystkie trzy ściany, nie dokręcając Ich do oporu. Od tej chwili możemy postawić kabinę na czterech nóżkach na podłożu. 4. Nałożyć na górę dwa segmenty sufitowe i skręcić śrubami. 5. Dokręcić do oporu wszystkie śruby w kabinie. W przypadku potrzeby zainstalowania przewieszki postępujemy następująco: 1. Pobieramy obie części i skręcamy ze sobą śrubami Otrzymujemy zestaw segmentów kształtu kątownika. 2. Stawiamy nóżkami na podłożu, a drugi koniec przewieszki opieramy na górnej krawędzi od strony wejściowej do kabiny. Następnie dokręcamy go do kabiny od góry dworna śrubami. 3. Na prowadnice rurowe (w przewieszce od góry, zakładamy dwa drążki drewniane i dokręcamy wszystkie cztery pokrętła 4. Sprawdzamy stabilność ustawienia kabiny na stopkach gumowych - czy stykają się wszystkimi punktami z podłożem. Ustawienie stabilności dokonujemy pokręcając stopkami gumowymi. Kabina Jest przygotowana do eksploatacji. KONSERWACJA Konserwacja polega na utrzymaniu w czystości. Segmenty kratowe należy przecierać miękką ściereczką dwukrotnie - pierwszy raz przy użyciu środków myjących (nie ścieralnych) rozpuszczalnych w cieplej wodzie, a drugi raz czystą wodą Następnie wytrzeć do sucha. Osprzęt (podwieszki, opaski itp.) myć gąbką z użyciem delikatnych środków piorących, następnie po wysuszeniu przecierać spirytusem kosmetycznym lub denaturatem. Bloczki (osie) w zależności od Intensywności użytkowania smarować Jeden raz na pól roku wazeliną apteczną. Kabina nie wymaga okresowych prac konserwacyjno -naprawczych.

7 Gwarancja Karta gwarancyjna nr... Kabinę KC-A,KC-AI, KC-AD, KC-ADI, data produkcji... data sprzedaży... Numer seryjny :... 1.Gwarancję niniejszą poręcza się jakość i funkcjonalność wyrobu. 2.Gwarancji udziela się na 12 miesięcy od daty sprzedaży wyrobu nabywcy, jednak nie dłużej niż 24 miesiące od daty wydania jednostce handlowej, która nabyła wyrób bezpośrednio od producenta 3.W okresie gwarancyjnym dokonywane będzie bezpłatne usuwanie wad powstałych z winy producenta. 4.Termin gwarancji ulega przedłużeniu o czas trwania naprawy, liczony od daty zgłoszenia reklamacji 5.Świadczenie z tytułu gwarancji przysługuje nabywcy wyłącznie na skutek wady tkwiącej w sprzedanym artykule w szczególności z powodu użycia nie odpowiednych materiałów lub wadliwego wykonania. 6.Gwarancją nie są objęte uszkodzenia powstałe w wyniku niewłaściwego użytkowania lub samowolnego dokonywania napraw. Nie objęte gwarancją są uszkodzenia spowodowane przy odbiorze transportem własnym klienta. 7.Reklamacje z tytułu wad wyrobów przyjmuje instytucja w której nabyto wyrób. 8.Sposób naprawy ustala udzielający gwarancji (gwarant). 9.Niniejsza karta gwarancyjna stanowi jedyną podstawę do realizacji uprawnień gwarancyjnych. 10.Karta gwarancyjna bez daty, pieczątki, podpisu sprzedawcy, jak również z poprawkami nie omówionymi i odrębnie nie podpisanymi przez osobę uprawnioną z podaniem jej stanowiska np. w przypadku przedłużenia gwarancji z powodu naprawy, jest nie ważna. 11.W razie utraty przez nabywcę karty gwarancyjnej nowa nie będzie wydana....
