KARTA PRODUKTU KOSZYKÓWKA JEDNOSŁUPOWA 1,65 M Z MECHANIZMEM REGULACJI WYSOKOŚCI I BEZ MECHANIZMU REGULACJI WYSOKOŚCI

Transkrypt

1 KARTA PRODUKTU KOSZYKÓWKA JEDNOSŁUPOWA 1,65 M Z MECHANIZMEM REGULACJI WYSOKOŚCI I BEZ MECHANIZMU REGULACJI WYSOKOŚCI (opcjonalne wymiary wysięgu 1,20m; 1,40m; 1,65m; 2,00m)

2 Spis treści I. Wykaz części składowych... 3 II. Ogólny opis produktu... 3 III. Przeznaczenie... 5 IV. Sposób montażu... 5 V. Użytkowanie... 7 VI. Pakowanie... 7 VII. Gwarancja... 7 VIII. Wsparcie i obsługa techniczna... 7

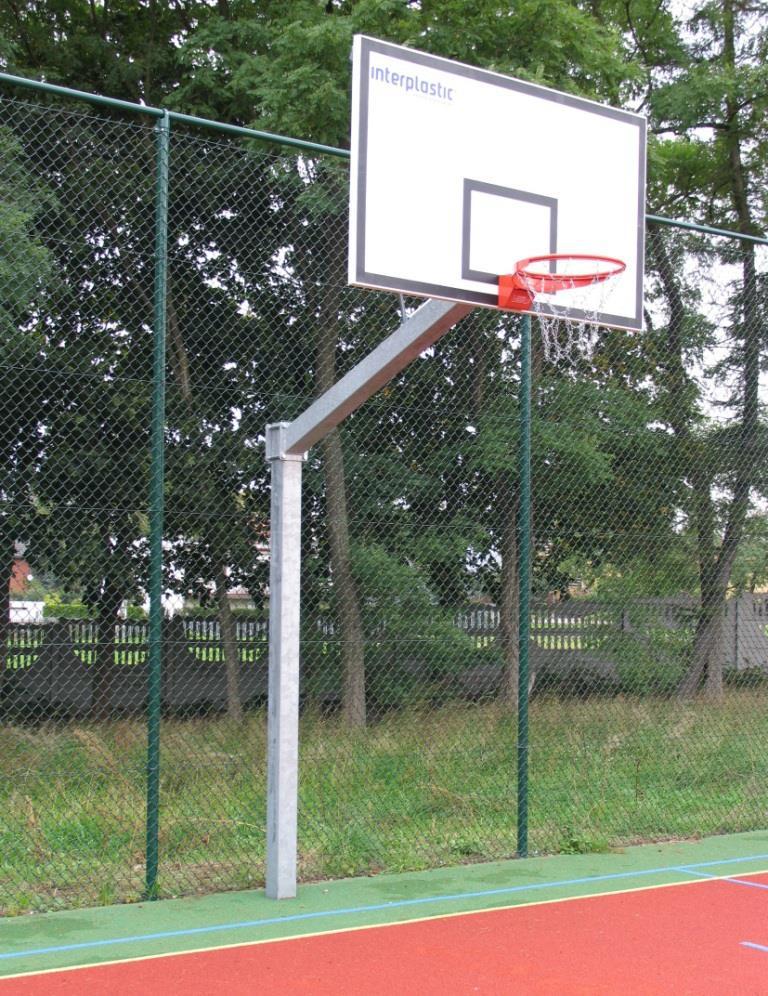

3 I. Wykaz części składowych: II. Lp. Nazwa elementu Ilość 1. Wysięgnik stalowy 1 szt. 2. Słup pionowy 1 kpl. 3. Tablica do 1 szt. 4. Obręcz do 1 szt. 5. Siatka do obręczy 1 szt. 6. Odciągi do tablicy 2 szt. 7. Elementy złączne (śruby, podkładki itp.) 1 kpl. 8. Tuleja stalowa 1 szt. 9. Korba mechanizmu regulacji 1 szt. 10. Pokrywa tulei (opcjonalnie) 1 szt. Ogólny opis produktu Indeks Wymiary Wysięgnik: 1,65 m 2,00 m, wys. słupa pionowego 2 m Waga Ok. 50 kg Kolor Naturalny cynk Certyfikat Certyfikat zgodności z normą i uprawniający do oznaczania wyrobu znakiem bezpieczeństwa Opis Konstrukcja do stalowa, o wysięgu 165 cm. Wykonana z profili stalowych 120x120 mm, zabezpieczonych antykorozyjnie poprzez cynkowanie ogniowe. Wysięg 120, 140, 165 lub 200 cm. W komplecie elementy złączne. Wyroby komplementarne: Nazwa Indeks J.m. Ilość Opis Tuleja stalowa Szt. 1 Tuleja stalowa do słupa 120x120 mm, wymiar zewnętrzny 140x140 mm. Wewnętrzne kliny umożliwiają zaryglowanie słupa do przeciwdziałając jego odchyleniom. Parametry tulei: głębokość 500 mm, długość całkowita 550 mm, wyposażona w rurkę umożliwiającą zainstalowanie drenażu odprowadzającego wodę. Całość zabezpieczona antykorozyjnie poprzez cynkowanie ogniowe. Pokrywa tulei Szt. 1 Wykonana ze stali cynkowanej ogniowo Tablica do 180x105 cm, z mechanizmem regulacji Tablica do 120x90 cm, z mechanizmem regulacji Szt. 1 Epoksydowa, laminowana tablica do, wyposażona w zintegrowany mechanizm regulacji wysokości w zakresie od 260 do 305 cm. Wymiar tablicy: 180x105 cm. Tablica posiada wyklejone bądź malowane oliniowanie zgodnie z PN-EN Miejsca łączenia tablicy z ramą są zabezpieczone przed wpływem czynników atmosferycznych przez użycie silikonu. Kolor tablicy: biały, kolor linii: czarny. Korba w komplecie Szt. 1 Epoksydowa, laminowana tablica do, wyposażona w zintegrowany mechanizm regulacji wysokości w zakresie od 260 do 305 cm. Wymiar tablicy: 120x90 cm. Tablica posiada wyklejone bądź malowane oliniowanie zgodnie z PN-EN Miejsca łączenia tablicy z ramą są zabezpieczone przed wpływem czynników atmosferycznych przez użycie silikonu. Kolor tablicy: biały, kolor linii: czarny. Korba w komplecie. Tablica do Szt. 1 Epoksydowa, laminowana tablica do, na

4 180x105 cm Tablica 120x90 cm do Obręcz do stała wzmocniona Obręcz do profesjonalna Siatka do kosza łańcuchowa Siatka do kosza polipropylenowa wzmacniającej, stalowej, cynkowanej ogniowo ramie. Wymiar tablicy: 180x105 cm. Tablica posiada wyklejone bądź malowane oliniowanie zgodnie z PN-EN Miejsca łączenia tablicy z ramą są zabezpieczone przed wpływem czynników atmosferycznych przez użycie silikonu. Kolor tablicy: biały, kolor linii: czarny Szt. 1 Epoksydowa, laminowana tablica do, na wzmacniającej, stalowej, cynkowanej ogniowo ramie. Wymiar tablicy: 120x90 cm. Tablica posiada wyklejone bądź malowane oliniowanie zgodnie z PN-EN Miejsca łączenia tablicy z ramą są zabezpieczone przed wpływem czynników atmosferycznych przez użycie silikonu. Kolor tablicy: biały, kolor linii: czarny Szt. 1 Obręcz do stalowa, wzmocniona, zabezpieczona antykorozyjnie przez cynkowanie ogniowe. Posiada 12 punktów (oczek) do zaczepienia siatki. Śruby mocujące w komplecie Szt. 1 Obręcz do uchylna (na sprężynach). Wykonana ze stali zabezpieczonej antykorozyjnie poprzez cynkowanie galwaniczne i lakierowanie proszkowe. Bezhakowy system mocowania siatki (mocowanie odbywa się za pomocą 12 tulejek, przy użyciu cienkiego pręta ze stali nierdzewnej). Kolor obręczy: czerwony. Śruby mocujące w komplecie Szt. 1 Siatka do kosza łańcuchowa, cynkowana galwanicznie. 12 punktów zaczepienia Szt. 1 Siatka do kosza polipropylenowa, biała, grubość splotu 5 mm. 12 punktów zaczepienia.

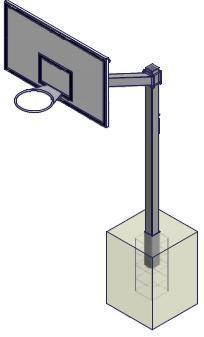

5 III. Przeznaczenie Konstrukcja przeznaczona jest wyłącznie go gry w koszykówkę i nie może być używana do innych celów. IV. Sposób montażu 1. OSADZANIE TULEI 1.1 Osadzanie tulei - koszykówka jednosłupowa 1,65 m z tablicą wyposażoną w mechanizm regulacji: - osadzić w podłożu tuleję w fundamencie betonowym o wymiarach minimalnych: 800x800 mm, głębokość ~1100 mm (beton o klasie min. C-20); - fundament powinien być wyposażony w drenaż (zalecamy zastosowanie rurki drenażowej PE lub rury PVC nasuniętej na rurkę stalową w dolnej części tulei i wyprowadzonej poniżej poziomu fundamentu betonowego). - górna krawędź tulei powinna licować się z poziomem zerowym (docelowym) boiska. - słup można osadzać w tulei dopiero po całkowitym zaschnięciu betonu, tj. min. 5 dni - tuleja fundamentowa powinna być osadzona w odległości 465 mm (+/- 5 mm) od linii końcowej boiska (w świetle między tuleją a liną) - tuleja powinna być osadzona w taki sposób, aby znajdujące się wewnątrz niej stożki umiejscowione były na lewej i tylniej ściance tulei (patrząc od strony boiska) Schemat osadzania tulei:

6 1.2 Osadzanie tulei - koszykówka jednosłupowa 1,65 m z tablicą bez mechanizmu regulacji: - osadzić w podłożu tuleję w fundamencie betonowym o wymiarach minimalnych: 800x800 mm, głębokość ~1100 mm (beton o klasie min. C-20); - fundament powinien być wyposażony w drenaż (zalecamy zastosowanie rurki drenażowej PE lub rury PVC nasuniętej na rurkę stalową w dolnej części tulei i wyprowadzonej poniżej poziomu fundamentu betonowego). - górna krawędź tulei powinna licować się z poziomem zerowym (docelowym) boiska. - słup można osadzać w tulei dopiero po całkowitym zaschnięciu betonu, tj. min. 5 dni - tuleja fundamentowa powinna być osadzona w odległości 390 mm (+/- 5 mm) od linii końcowej boiska (w świetle między tuleją a liną) - tuleja powinna być osadzona w taki sposób, aby znajdujące się wewnątrz niej stożki umiejscowione były na lewej i tylniej ściance tulei (patrząc od strony boiska) Schemat osadzania tulei: 2. MONTAŻ ZESTAWU. 2.1 Montaż zestawu koszykówka jednosłupowa 1,65 m z tablicą wyposażoną w mechanizm regulacji. - osadzić słup pionowy w tulei - nasunąć od góry wysięgnik stalowy, ustawić go na żądanej wysokości i skręcić całość za pomocą śrub M16x160, podkładek M16 i nakrętek M16

7 V. Użytkowanie 1. Konstrukcja kosza jest przeznaczona do gry w koszykówkę, nie dozwolone jest obciążanie konstrukcji w żaden inny sposób. Zabranie się wieszania jakichkolwiek dodatkowych obciążeń, wspinania się na konstrukcję, wykorzystywania słupa jako elementu tymczasowych ogrodzeń, wieszania banerów reklamowych itp. 2. Przed rozpoczęciem użytkowania zestawu (a także okresowo, co 2-3 miesiące) należy sprawdzić wszystkie mocowania poszczególnych elementów. 3. Okresowo smarować śrubę trapezową aparatu regulacji wysokości smarem grafitowym. VI. Pakowanie Zestawy ze względu na powłokę cynkową nie wymaga specjalnego pakowania. VII. Gwarancja 1. Producent udziela gwarancji na okres 24 miesięcy od daty bezusterkowego odbioru końcowego/daty faktury. 2. Wady lub uszkodzenia sprzętu ujawnione w okresie gwarancji będą usuwane bezpłatnie przez producenta lub upoważnione przedstawicielstwo serwisowe. 3. Gwarancja nie są objęte: - czynności do wykonania których zobowiązany jest użytkownik we własnym zakresie i na własny koszt, np.: konserwacja, utrzymanie czynności, okresowe dokręcanie węzłów zamocowań itp. - uszkodzenia mechaniczne oraz chemiczne spowodowane niewłaściwą eksploatacją i konserwacją (np. stosowanie niewłaściwych środków do czyszczenia, samodzielne próby naprawy usterek) - uszkodzenia powstałe z winy użytkownika bądź osób trzecich (w tym akty wandalizmu). 4. Pozostałe sprawy nie ujęte w warunkach gwarancji regulują przepisy Kodeksu Cywilnego. 5. OBSŁUGA GWARANCYJNA. W przypadku wystąpienia wad w przedmiocie sprzedaży w okresie gwarancji, kupujący niezwłocznie powiadomi o tym fakcie producenta, a producent w ciągu 21 dni rozpozna reklamację i zaproponuje termin usunięcia usterki/-ek. Zawiadomienie producenta o wykryciu wady może zostać dokonane jedynie w formie pisemnej (listownie, faksem lub em). Zawiadomienie powinno zawierać wykaz dostrzeżonych wad oraz jeżeli to możliwe dokumentację zdjęciową. Dane kontaktowe w celu dokonania zgłoszenia wystąpienia usterki: INTERPLASTIC Roger Żółtowski, Tuchom ul. Gdyńska 45, Chwaszczyno; info@interplastic.pl lub nr faksu Zgłoszenia przyjmowane są od poniedziałku do piątku w godzinach od 8:00 do 16:00. Termin zgłoszenia wysłanego po wskazanych godzinach rozpoczyna swój bieg od następnego dnia roboczego. Usunięcie wad i usterek stwierdza się protokolarnie. 6. OBSŁUGA POGWARANCYJNA. W przypadku wystąpienia wad w przedmiocie umowy po okresie gwarancji, kupujący zawiadomi pisemnie producenta o powyższym fakcie (jak wyżej), a producent w ciągu 21 dni rozpozna usterkę i zaproponuje sposób oraz koszt naprawy. Po zaakceptowaniu przez kupującego warunków naprawy, strony ustalają termin usunięcia wad. VIII. Wsparcie i obsługa techniczna W przypadku pytań dot. wyrobu i części zamiennych oraz wątpliwości przy montażu prosimy o kontakt: help@interplastic.pl
