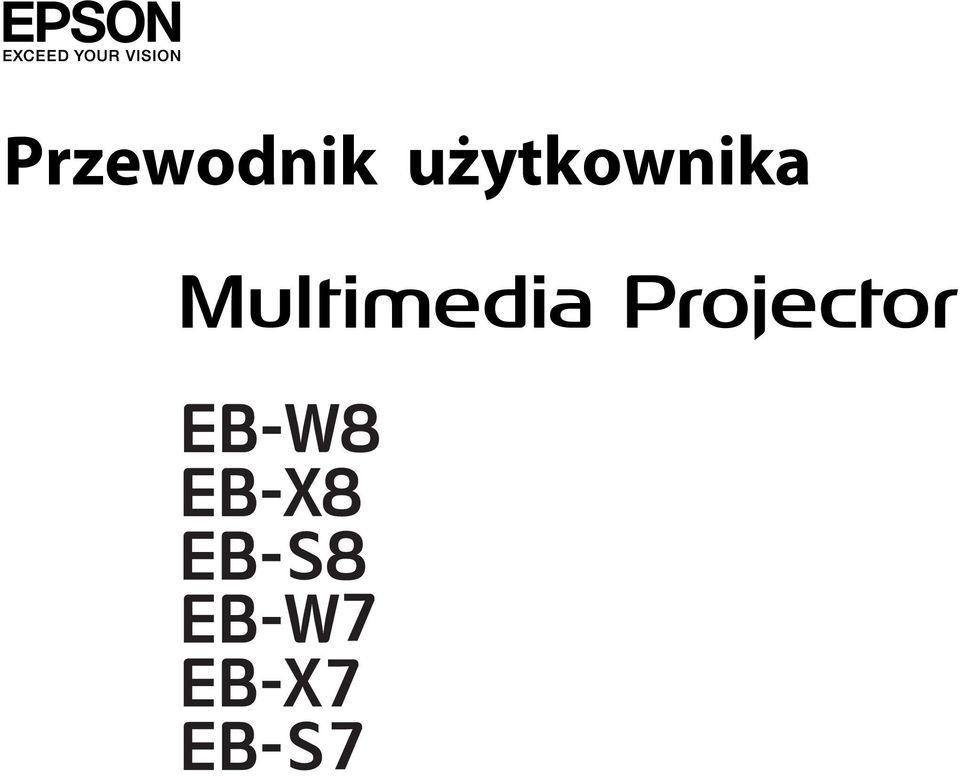

1 Przewodnik użytkownika

2 Oznaczenia Użyte w Tym Podręczniku Znaki ostrzegawcze W dokumentacji i na projektorze zastosowane zostały symbole graficzne wskazujące bezpieczne użytkowanie urządzenia. Poniżej wymieniono znaki i ich znaczenie. Należy zapoznać się z nimi przed rozpoczęciem czytania podręcznika. Ostrzeżenie Przestroga Ten symbol oznacza informacje, których zignorowanie może być przyczyną obrażeń ciała lub nawet śmierci w wyniku niewłaściwej obsługi projektora. Ten symbol oznacza informacje, których zignorowanie może być przyczyną obrażeń ciała lub zniszczenia mienia w wyniku niewłaściwej obsługi projektora. Znaki informacyjne Uwaga q s g Oznacza czynności, które mogą spowodować obrażenia ciała lub uszkodzenie sprzętu, jeśli nie zostaną zachowane odpowiednie środki ostrożności. Oznacza dodatkowe informacje i uwagi, które pomagają zgłębić dany temat. Oznacza stronę, na której można znaleźć dokładne informacje na dany temat. Oznacza, że wyjaśnienie podkreślonego słowa lub słów przed tym symbolem znajduje się w słowniku. Patrz rozdział "Słownik" w części "Dodatek".s str.102 Procedura Oznacza metody działania i kolejność czynności. Oznaczona procedura powinna być przeprowadzona w kolejnych punktach. [ (Nazwa) ] Oznacza nazwę przycisku na pilocie lub panelu sterowania. Przykład: przycisk [ESC] "(Nazwa menu)" Jasność (tłustym drukiem) Oznacza elementy Menu Konfiguracji. Przykład: Wybierz "Jasność" z menu Obraz. Menu Obraz - Jasność

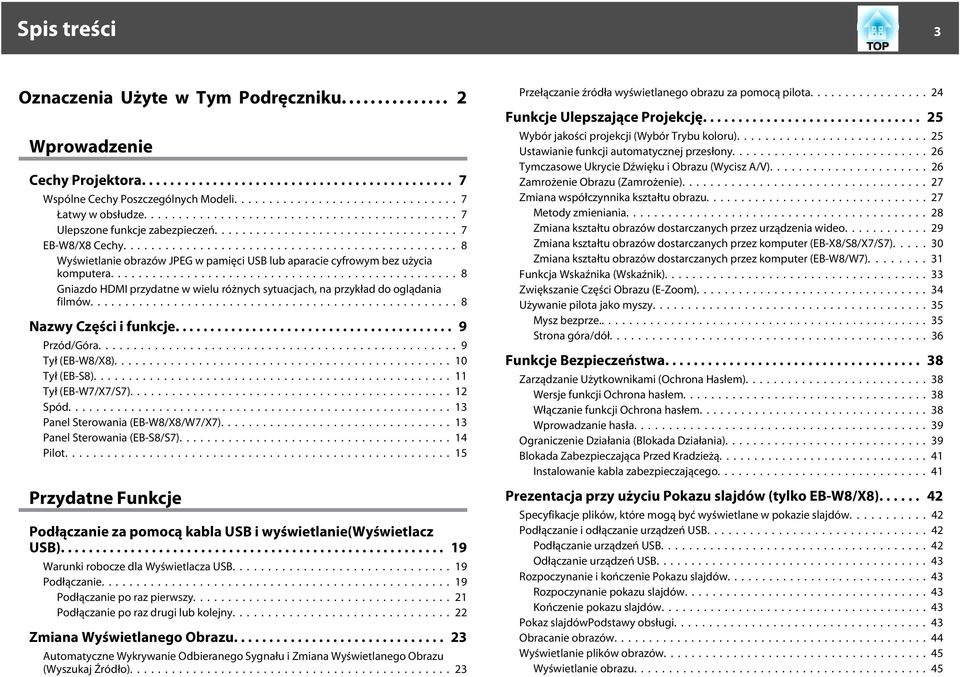

3 Spis treści 3 Oznaczenia Użyte w Tym Podręczniku... 2 Wprowadzenie Cechy Projektora... 7 Wspólne Cechy Poszczególnych Modeli...7 Łatwy w obsłudze... 7 Ulepszone funkcje zabezpieczeń... 7 EB-W8/X8 Cechy... 8 Wyświetlanie obrazów JPEG w pamięci USB lub aparacie cyfrowym bez użycia komputera... 8 Gniazdo HDMI przydatne w wielu różnych sytuacjach, na przykład do oglądania filmów... 8 Nazwy Części i funkcje... 9 Przód/Góra...9 Tył (EB-W8/X8)...10 Tył (EB-S8)...11 Tył (EB-W7/X7/S7) Spód...13 Panel Sterowania (EB-W8/X8/W7/X7)...13 Panel Sterowania (EB-S8/S7)...14 Pilot...15 Przydatne Funkcje Podłączanie za pomocą kabla USB i wyświetlanie(wyświetlacz USB) Warunki robocze dla Wyświetlacza USB...19 Podłączanie...19 Podłączanie po raz pierwszy...21 Podłączanie po raz drugi lub kolejny...22 Zmiana Wyświetlanego Obrazu Automatyczne Wykrywanie Odbieranego Sygnału i Zmiana Wyświetlanego Obrazu (Wyszukaj Źródło)...23 Przełączanie źródła wyświetlanego obrazu za pomocą pilota...24 Funkcje Ulepszające Projekcję Wybór jakości projekcji (Wybór Trybu koloru)...25 Ustawianie funkcji automatycznej przesłony...26 Tymczasowe Ukrycie Dźwięku i Obrazu (Wycisz A/V)...26 Zamrożenie Obrazu (Zamrożenie)...27 Zmiana współczynnika kształtu obrazu...27 Metody zmieniania...28 Zmiana kształtu obrazów dostarczanych przez urządzenia wideo...29 Zmiana kształtu obrazów dostarczanych przez komputer (EB-X8/S8/X7/S7) Zmiana kształtu obrazów dostarczanych przez komputer (EB-W8/W7) Funkcja Wskaźnika (Wskaźnik) Zwiększanie Części Obrazu (E-Zoom)...34 Używanie pilota jako myszy...35 Mysz bezprze Strona góra/dół...36 Funkcje Bezpieczeństwa Zarządzanie Użytkownikami (Ochrona Hasłem)...38 Wersje funkcji Ochrona hasłem...38 Włączanie funkcji Ochrona hasłem Wprowadzanie hasła...39 Ograniczenie Działania (Blokada Działania)...39 Blokada Zabezpieczająca Przed Kradzieżą Instalowanie kabla zabezpieczającego...41 Prezentacja przy użyciu Pokazu slajdów (tylko EB-W8/X8) Specyfikacje plików, które mogą być wyświetlane w pokazie slajdów Podłączanie i odłączanie urządzeń USB...42 Podłączanie urządzeń USB...42 Odłączanie urządzeń USB Rozpoczynanie i kończenie Pokazu slajdów...43 Rozpoczynanie pokazu slajdów...43 Kończenie pokazu slajdów...43 Pokaz slajdówpodstawy obsługi...43 Obracanie obrazów...44 Wyświetlanie plików obrazów...45 Wyświetlanie obrazu...45

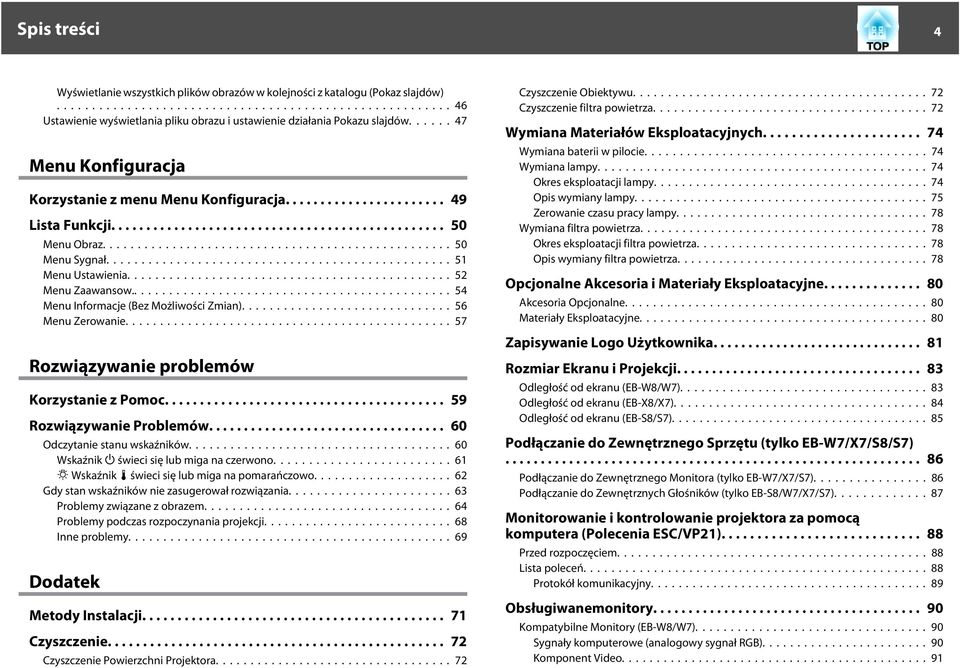

4 Spis treści 4 Wyświetlanie wszystkich plików obrazów w kolejności z katalogu (Pokaz slajdów)...46 Ustawienie wyświetlania pliku obrazu i ustawienie działania Pokazu slajdów Menu Konfiguracja Korzystanie z menu Menu Konfiguracja Lista Funkcji Menu Obraz Menu Sygnał...51 Menu Ustawienia...52 Menu Zaawansow...54 Menu Informacje (Bez Możliwości Zmian)...56 Menu Zerowanie Rozwiązywanie problemów Korzystanie z Pomoc Rozwiązywanie Problemów Odczytanie stanu wskaźników...60 Wskaźnik t świeci się lub miga na czerwono...61 m Wskaźnik o świeci się lub miga na pomarańczowo...62 Gdy stan wskaźników nie zasugerował rozwiązania...63 Problemy związane z obrazem...64 Problemy podczas rozpoczynania projekcji...68 Inne problemy...69 Dodatek Metody Instalacji Czyszczenie Czyszczenie Powierzchni Projektora...72 Czyszczenie Obiektywu...72 Czyszczenie filtra powietrza...72 Wymiana Materiałów Eksploatacyjnych Wymiana baterii w pilocie...74 Wymiana lampy...74 Okres eksploatacji lampy...74 Opis wymiany lampy Zerowanie czasu pracy lampy...78 Wymiana filtra powietrza...78 Okres eksploatacji filtra powietrza...78 Opis wymiany filtra powietrza Opcjonalne Akcesoria i Materiały Eksploatacyjne Akcesoria Opcjonalne...80 Materiały Eksploatacyjne...80 Zapisywanie Logo Użytkownika Rozmiar Ekranu i Projekcji Odległość od ekranu (EB-W8/W7)...83 Odległość od ekranu (EB-X8/X7)...84 Odległość od ekranu (EB-S8/S7) Podłączanie do Zewnętrznego Sprzętu (tylko EB-W7/X7/S8/S7) Podłączanie do Zewnętrznego Monitora (tylko EB-W7/X7/S7)...86 Podłączanie do Zewnętrznych Głośników (tylko EB-S8/W7/X7/S7) Monitorowanie i kontrolowanie projektora za pomocą komputera (Polecenia ESC/VP21) Przed rozpoczęciem...88 Lista poleceń...88 Protokół komunikacyjny Obsługiwanemonitory Kompatybilne Monitory (EB-W8/W7)...90 Sygnały komputerowe (analogowy sygnał RGB) Komponent Video...91

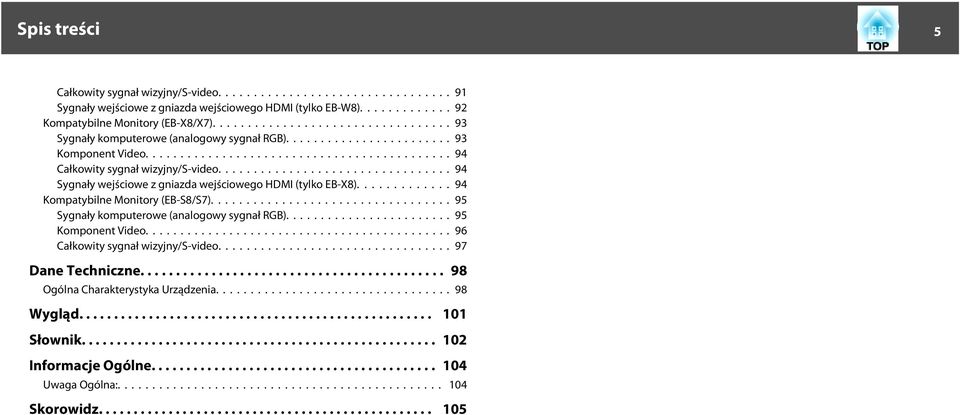

5 Spis treści 5 Całkowity sygnał wizyjny/s-video...91 Sygnały wejściowe z gniazda wejściowego HDMI (tylko EB-W8)...92 Kompatybilne Monitory (EB-X8/X7)...93 Sygnały komputerowe (analogowy sygnał RGB)...93 Komponent Video...94 Całkowity sygnał wizyjny/s-video...94 Sygnały wejściowe z gniazda wejściowego HDMI (tylko EB-X8) Kompatybilne Monitory (EB-S8/S7)...95 Sygnały komputerowe (analogowy sygnał RGB)...95 Komponent Video...96 Całkowity sygnał wizyjny/s-video...97 Dane Techniczne Ogólna Charakterystyka Urządzenia Wygląd Słownik Informacje Ogólne Uwaga Ogólna: Skorowidz

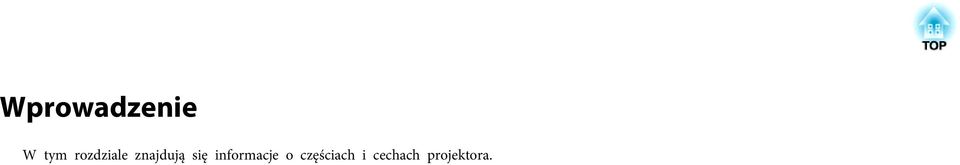

6 Wprowadzenie W tym rozdziale znajdują się informacje o częściach i cechach projektora.

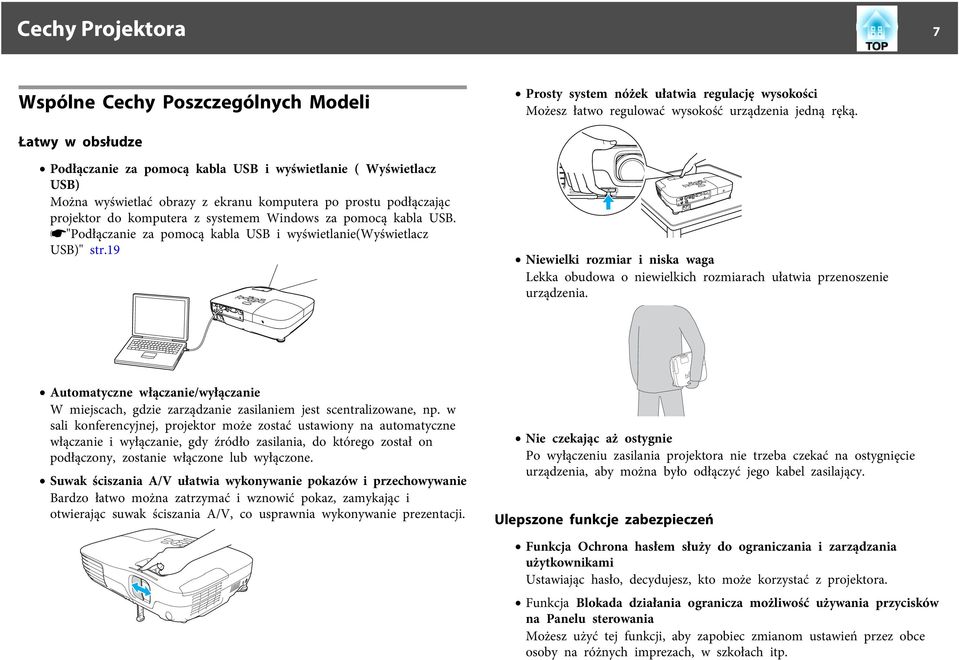

7 Cechy Projektora 7 Wspólne Cechy Poszczególnych Modeli Prosty system nóżek ułatwia regulację wysokości Możesz łatwo regulować wysokość urządzenia jedną ręką. Łatwy w obsłudze Podłączanie za pomocą kabla USB i wyświetlanie ( Wyświetlacz USB) Można wyświetlać obrazy z ekranu komputera po prostu podłączając projektor do komputera z systemem Windows za pomocą kabla USB. s"podłączanie za pomocą kabla USB i wyświetlanie(wyświetlacz USB)" str.19 Niewielki rozmiar i niska waga Lekka obudowa o niewielkich rozmiarach ułatwia przenoszenie urządzenia. Automatyczne włączanie/wyłączanie W miejscach, gdzie zarządzanie zasilaniem jest scentralizowane, np. w sali konferencyjnej, projektor może zostać ustawiony na automatyczne włączanie i wyłączanie, gdy źródło zasilania, do którego został on podłączony, zostanie włączone lub wyłączone. Suwak ściszania A/V ułatwia wykonywanie pokazów i przechowywanie Bardzo łatwo można zatrzymać i wznowić pokaz, zamykając i otwierając suwak ściszania A/V, co usprawnia wykonywanie prezentacji. Nie czekając aż ostygnie Po wyłączeniu zasilania projektora nie trzeba czekać na ostygnięcie urządzenia, aby można było odłączyć jego kabel zasilający. Ulepszone funkcje zabezpieczeń Funkcja Ochrona hasłem służy do ograniczania i zarządzania użytkownikami Ustawiając hasło, decydujesz, kto może korzystać z projektora. Funkcja Blokada działania ogranicza możliwość używania przycisków na Panelu sterowania Możesz użyć tej funkcji, aby zapobiec zmianom ustawień przez obce osoby na różnych imprezach, w szkołach itp.

8 Cechy Projektora 8 EB-W8/X8 Cechy Wyświetlanie obrazów JPEG w pamięci USB lub aparacie cyfrowym bez użycia komputera Podłączając do projektora pamięć USB lub aparat cyfrowy można wyświetlać Pokaz slajdów obrazów JPEG, takich jak zdjęcia wykonane aparatem cyfrowym. Obrazy można wyświetlać w szybki i prosty sposób, bez potrzeby podłączania do komputera.s "Prezentacja przy użyciu Pokazu slajdów (tylko EB-W8/X8)" Gniazdo HDMI przydatne w wielu różnych sytuacjach, na przykład do oglądania filmów Można wyświetlać wysokiej jakości obrazy i muzykę, podłączając do gniazda HDMI różnego rodzaju sprzęt cyfrowy RGB, na przykład odtwarzacz DVD, odtwarzacz płyt Blu-ray, konsolę do gier oraz, oczywiście, komputer.

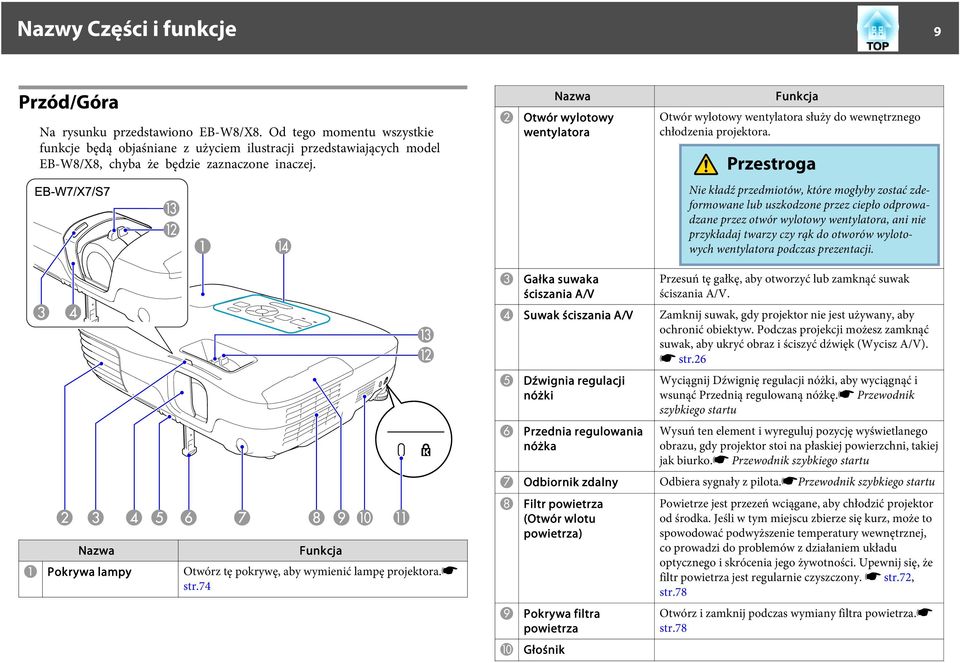

9 Nazwy Części i funkcje 9 Przód/Góra Na rysunku przedstawiono EB-W8/X8. Od tego momentu wszystkie funkcje będą objaśniane z użyciem ilustracji przedstawiających model EB-W8/X8, chyba że będzie zaznaczone inaczej. B Nazwa Otwór wylotowy wentylatora Funkcja Otwór wylotowy wentylatora służy do wewnętrznego chłodzenia projektora. Przestroga Nie kładź przedmiotów, które mogłyby zostać zdeformowane lub uszkodzone przez ciepło odprowadzane przez otwór wylotowy wentylatora, ani nie przykładaj twarzy czy rąk do otworów wylotowych wentylatora podczas prezentacji. Nazwa Funkcja A Pokrywa lampy Otwórz tę pokrywę, aby wymienić lampę projektora.s str.74 C Gałka suwaka ściszania A/V Przesuń tę gałkę, aby otworzyć lub zamknąć suwak ściszania A/V. D Suwak ściszania A/V Zamknij suwak, gdy projektor nie jest używany, aby ochronić obiektyw. Podczas projekcji możesz zamknąć suwak, aby ukryć obraz i ściszyć dźwięk (Wycisz A/V). s str.26 E F Dźwignia regulacji nóżki Przednia regulowania nóżka Wyciągnij Dźwignię regulacji nóżki, aby wyciągnąć i wsunąć Przednią regulowaną nóżkę.s Przewodnik szybkiego startu Wysuń ten element i wyreguluj pozycję wyświetlanego obrazu, gdy projektor stoi na płaskiej powierzchni, takiej jak biurko.s Przewodnik szybkiego startu G Odbiornik zdalny Odbiera sygnały z pilota.sprzewodnik szybkiego startu H I J Filtr powietrza (Otwór wlotu powietrza) Pokrywa filtra powietrza Głośnik Powietrze jest przezeń wciągane, aby chłodzić projektor od środka. Jeśli w tym miejscu zbierze się kurz, może to spowodować podwyższenie temperatury wewnętrznej, co prowadzi do problemów z działaniem układu optycznego i skrócenia jego żywotności. Upewnij się, że filtr powietrza jest regularnie czyszczony. s str.72, str.78 Otwórz i zamknij podczas wymiany filtra powietrza.s str.78

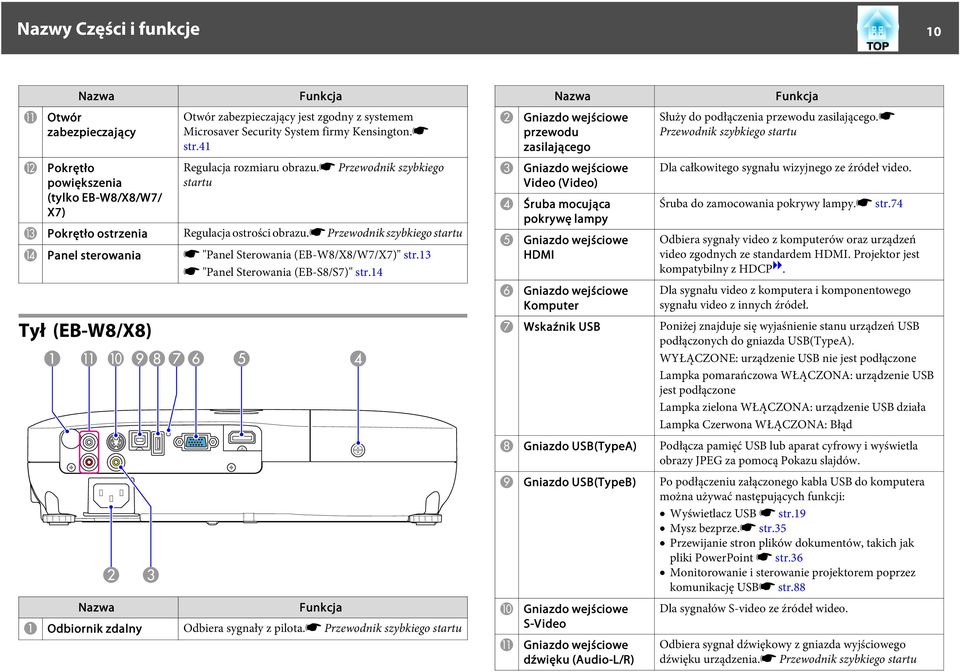

10 Nazwy Części i funkcje 10 K L Nazwa Otwór zabezpieczający Pokrętło powiększenia (tylko EB-W8/X8/W7/ X7) Funkcja Otwór zabezpieczający jest zgodny z systemem Microsaver Security System firmy Kensington.s str.41 Regulacja rozmiaru obrazu.s Przewodnik szybkiego startu M Pokrętło ostrzenia Regulacja ostrości obrazu.s Przewodnik szybkiego startu N Panel sterowania s "Panel Sterowania (EB-W8/X8/W7/X7)" str.13 s "Panel Sterowania (EB-S8/S7)" str.14 Tył (EB-W8/X8) Nazwa Funkcja A Odbiornik zdalny Odbiera sygnały z pilota.s Przewodnik szybkiego startu B C D E F Nazwa Gniazdo wejściowe przewodu zasilającego Gniazdo wejściowe Video (Video) Śruba mocująca pokrywę lampy Gniazdo wejściowe HDMI Gniazdo wejściowe Komputer Funkcja Służy do podłączenia przewodu zasilającego.s Przewodnik szybkiego startu Dla całkowitego sygnału wizyjnego ze źródeł video. Śruba do zamocowania pokrywy lampy.s str.74 Odbiera sygnały video z komputerów oraz urządzeń video zgodnych ze standardem HDMI. Projektor jest kompatybilny z HDCPg. Dla sygnału video z komputera i komponentowego sygnału video z innych źródeł. G Wskaźnik USB Poniżej znajduje się wyjaśnienie stanu urządzeń USB podłączonych do gniazda USB(TypeA). WYŁĄCZONE: urządzenie USB nie jest podłączone Lampka pomarańczowa WŁĄCZONA: urządzenie USB jest podłączone Lampka zielona WŁĄCZONA: urządzenie USB działa Lampka Czerwona WŁĄCZONA: Błąd H Gniazdo USB(TypeA) Podłącza pamięć USB lub aparat cyfrowy i wyświetla obrazy JPEG za pomocą Pokazu slajdów. I Gniazdo USB(TypeB) Po podłączeniu załączonego kabla USB do komputera można używać następujących funkcji: Wyświetlacz USB s str.19 Mysz bezprze.s str.35 Przewijanie stron plików dokumentów, takich jak pliki PowerPoint s str.36 Monitorowanie i sterowanie projektorem poprzez komunikację USBs str.88 J K Gniazdo wejściowe S-Video Gniazdo wejściowe dźwięku (Audio-L/R) Dla sygnałów S-video ze źródeł wideo. Odbiera sygnał dźwiękowy z gniazda wyjściowego dźwięku urządzenia.s Przewodnik szybkiego startu

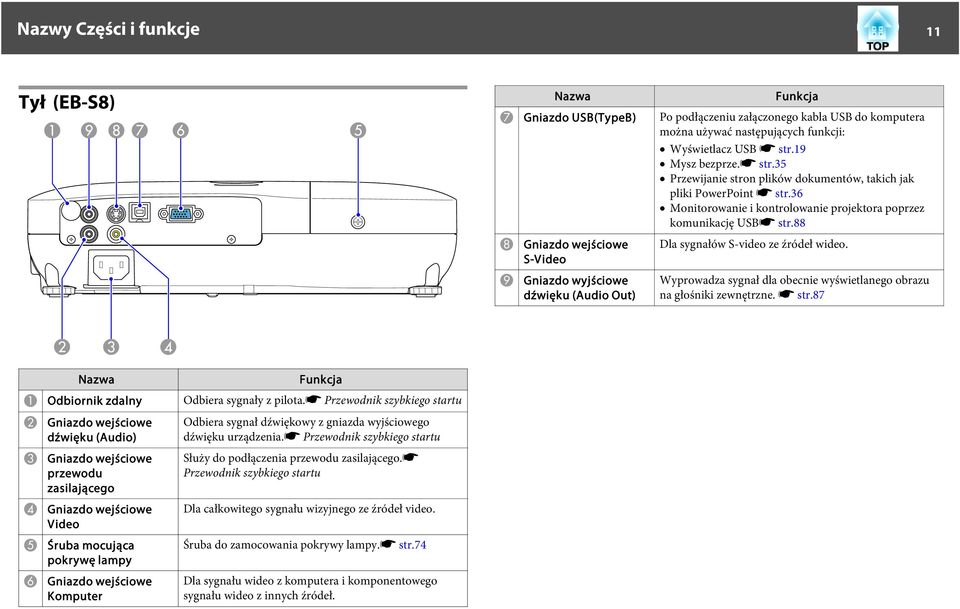

11 Nazwy Części i funkcje 11 Tył (EB-S8) Nazwa Funkcja G Gniazdo USB(TypeB) Po podłączeniu załączonego kabla USB do komputera można używać następujących funkcji: Wyświetlacz USB s str.19 Mysz bezprze.s str.35 Przewijanie stron plików dokumentów, takich jak pliki PowerPoint s str.36 Monitorowanie i kontrolowanie projektora poprzez komunikację USBs str.88 H I Gniazdo wejściowe S-Video Gniazdo wyjściowe dźwięku (Audio Out) Dla sygnałów S-video ze źródeł wideo. Wyprowadza sygnał dla obecnie wyświetlanego obrazu na głośniki zewnętrzne. s str.87 Nazwa Funkcja A Odbiornik zdalny Odbiera sygnały z pilota.s Przewodnik szybkiego startu B C D E F Gniazdo wejściowe dźwięku (Audio) Gniazdo wejściowe przewodu zasilającego Gniazdo wejściowe Video Śruba mocująca pokrywę lampy Gniazdo wejściowe Komputer Odbiera sygnał dźwiękowy z gniazda wyjściowego dźwięku urządzenia.s Przewodnik szybkiego startu Służy do podłączenia przewodu zasilającego.s Przewodnik szybkiego startu Dla całkowitego sygnału wizyjnego ze źródeł video. Śruba do zamocowania pokrywy lampy.s str.74 Dla sygnału wideo z komputera i komponentowego sygnału wideo z innych źródeł.

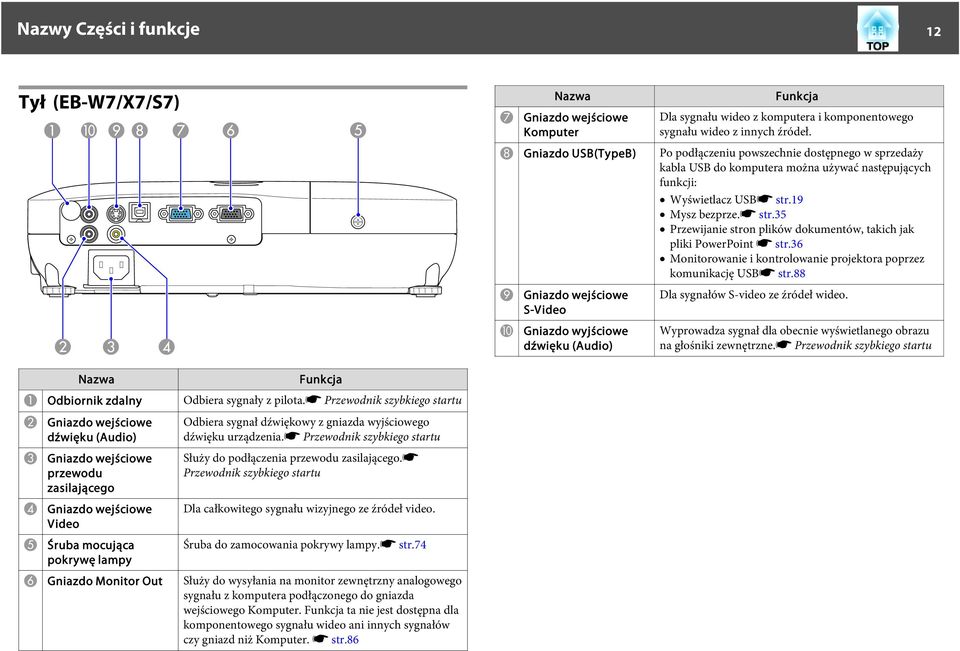

12 Nazwy Części i funkcje 12 Tył (EB-W7/X7/S7) G Nazwa Gniazdo wejściowe Komputer Funkcja Dla sygnału wideo z komputera i komponentowego sygnału wideo z innych źródeł. H Gniazdo USB(TypeB) Po podłączeniu powszechnie dostępnego w sprzedaży kabla USB do komputera można używać następujących funkcji: Wyświetlacz USBs str.19 Mysz bezprze.s str.35 Przewijanie stron plików dokumentów, takich jak pliki PowerPoint s str.36 Monitorowanie i kontrolowanie projektora poprzez komunikację USBs str.88 I J Gniazdo wejściowe S-Video Gniazdo wyjściowe dźwięku (Audio) Dla sygnałów S-video ze źródeł wideo. Wyprowadza sygnał dla obecnie wyświetlanego obrazu na głośniki zewnętrzne.s Przewodnik szybkiego startu Nazwa Funkcja A Odbiornik zdalny Odbiera sygnały z pilota.s Przewodnik szybkiego startu B C D E Gniazdo wejściowe dźwięku (Audio) Gniazdo wejściowe przewodu zasilającego Gniazdo wejściowe Video Śruba mocująca pokrywę lampy Odbiera sygnał dźwiękowy z gniazda wyjściowego dźwięku urządzenia.s Przewodnik szybkiego startu Służy do podłączenia przewodu zasilającego.s Przewodnik szybkiego startu Dla całkowitego sygnału wizyjnego ze źródeł video. Śruba do zamocowania pokrywy lampy.s str.74 F Gniazdo Monitor Out Służy do wysyłania na monitor zewnętrzny analogowego sygnału z komputera podłączonego do gniazda wejściowego Komputer. Funkcja ta nie jest dostępna dla komponentowego sygnału wideo ani innych sygnałów czy gniazd niż Komputer. s str.86

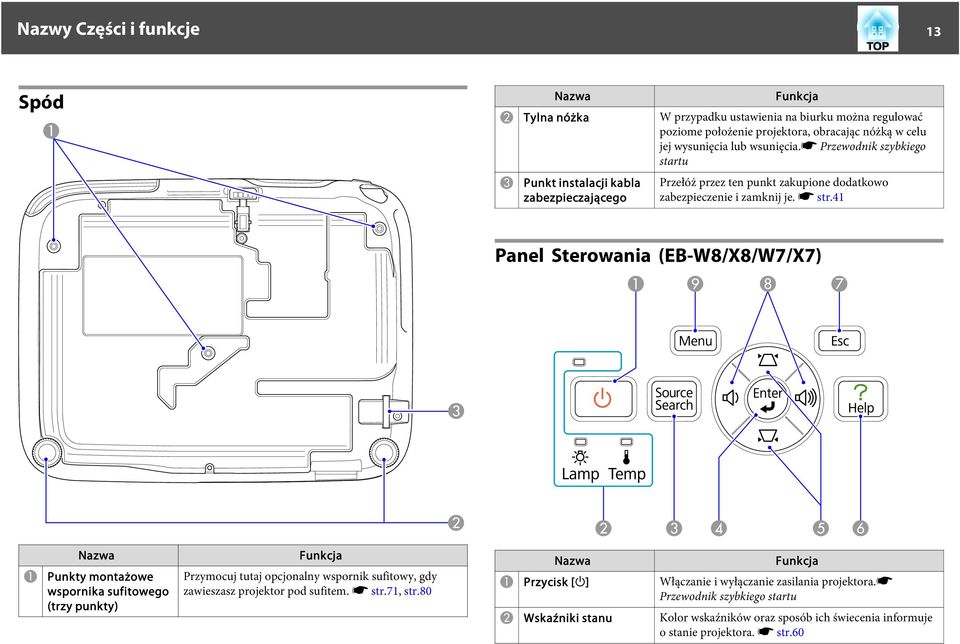

13 Nazwy Części i funkcje 13 Spód Nazwa Funkcja B Tylna nóżka W przypadku ustawienia na biurku można regulować poziome położenie projektora, obracając nóżką w celu jej wysunięcia lub wsunięcia.s Przewodnik szybkiego startu C Punkt instalacji kabla zabezpieczającego Przełóż przez ten punkt zakupione dodatkowo zabezpieczenie i zamknij je. s str.41 Panel Sterowania (EB-W8/X8/W7/X7) A Nazwa Punkty montażowe wspornika sufitowego (trzy punkty) Funkcja Przymocuj tutaj opcjonalny wspornik sufitowy, gdy zawieszasz projektor pod sufitem. s str.71, str.80 Nazwa Funkcja A Przycisk [t] Włączanie i wyłączanie zasilania projektora.s Przewodnik szybkiego startu B Wskaźniki stanu Kolor wskaźników oraz sposób ich świecenia informuje o stanie projektora. s str.60

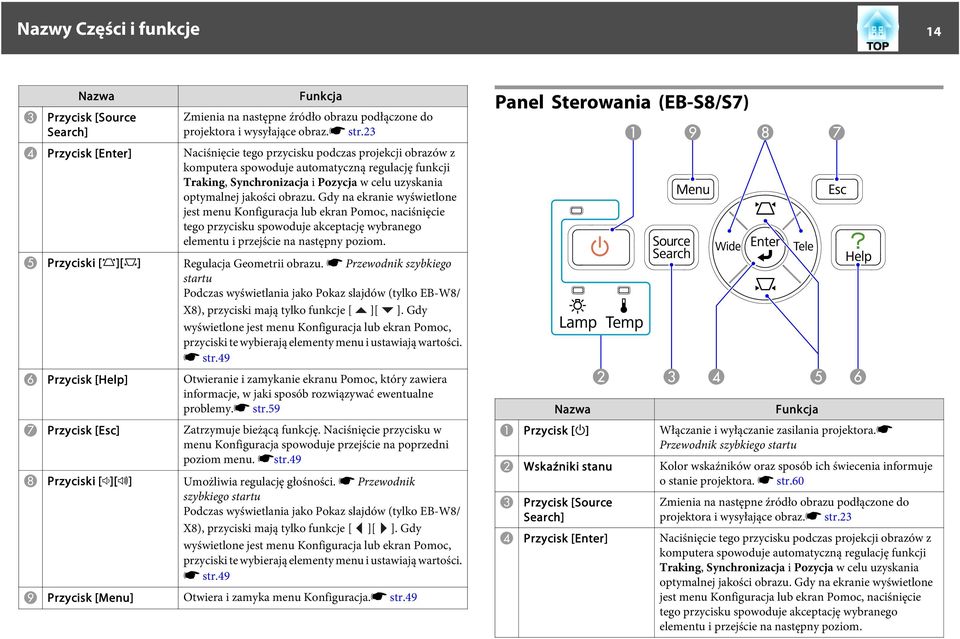

14 Nazwy Części i funkcje 14 C Nazwa Przycisk [Source Search] Funkcja Zmienia na następne źródło obrazu podłączone do projektora i wysyłające obraz.s str.23 D Przycisk [Enter] Naciśnięcie tego przycisku podczas projekcji obrazów z komputera spowoduje automatyczną regulację funkcji Traking, Synchronizacja i Pozycja w celu uzyskania optymalnej jakości obrazu. Gdy na ekranie wyświetlone jest menu Konfiguracja lub ekran Pomoc, naciśnięcie tego przycisku spowoduje akceptację wybranego elementu i przejście na następny poziom. E Przyciski [w][v] Regulacja Geometrii obrazu. s Przewodnik szybkiego startu Podczas wyświetlania jako Pokaz slajdów (tylko EB-W8/ X8), przyciski mają tylko funkcje [ ][ ]. Gdy wyświetlone jest menu Konfiguracja lub ekran Pomoc, przyciski te wybierają elementy menu i ustawiają wartości. s str.49 F Przycisk [Help] Otwieranie i zamykanie ekranu Pomoc, który zawiera informacje, w jaki sposób rozwiązywać ewentualne problemy.s str.59 G Przycisk [Esc] Zatrzymuje bieżącą funkcję. Naciśnięcie przycisku w menu Konfiguracja spowoduje przejście na poprzedni poziom menu. sstr.49 H Przyciski [a][b] Umożliwia regulację głośności. s Przewodnik szybkiego startu Podczas wyświetlania jako Pokaz slajdów (tylko EB-W8/ X8), przyciski mają tylko funkcje [ ][ ]. Gdy wyświetlone jest menu Konfiguracja lub ekran Pomoc, przyciski te wybierają elementy menu i ustawiają wartości. s str.49 I Przycisk [Menu] Otwiera i zamyka menu Konfiguracja.s str.49 Panel Sterowania (EB-S8/S7) Nazwa Funkcja A Przycisk [t] Włączanie i wyłączanie zasilania projektora.s Przewodnik szybkiego startu B Wskaźniki stanu Kolor wskaźników oraz sposób ich świecenia informuje o stanie projektora. s str.60 C Przycisk [Source Search] Zmienia na następne źródło obrazu podłączone do projektora i wysyłające obraz.s str.23 D Przycisk [Enter] Naciśnięcie tego przycisku podczas projekcji obrazów z komputera spowoduje automatyczną regulację funkcji Traking, Synchronizacja i Pozycja w celu uzyskania optymalnej jakości obrazu. Gdy na ekranie wyświetlone jest menu Konfiguracja lub ekran Pomoc, naciśnięcie tego przycisku spowoduje akceptację wybranego elementu i przejście na następny poziom.

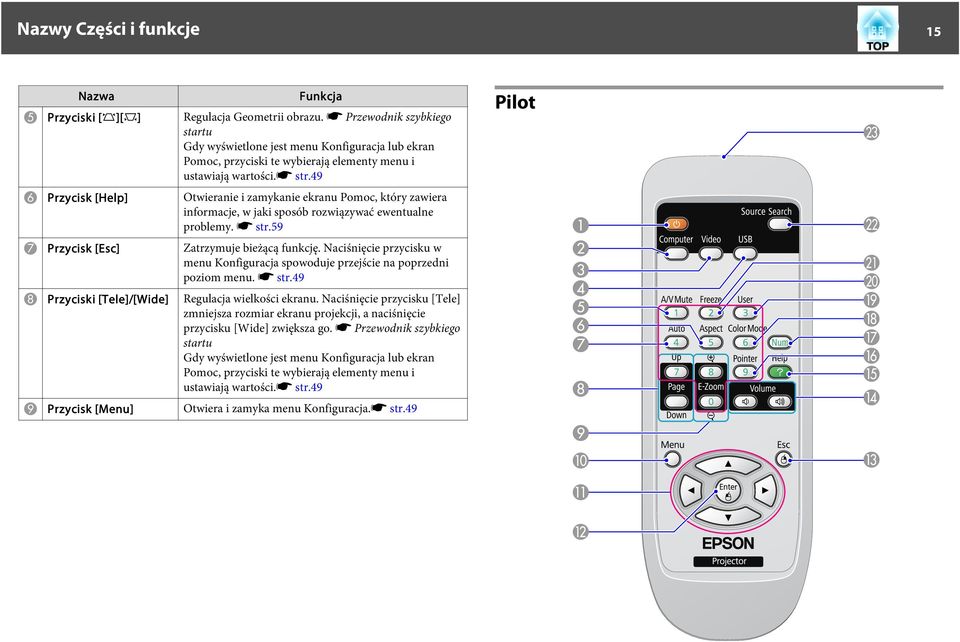

15 Nazwy Części i funkcje 15 Nazwa Funkcja E Przyciski [w][v] Regulacja Geometrii obrazu. s Przewodnik szybkiego startu Gdy wyświetlone jest menu Konfiguracja lub ekran Pomoc, przyciski te wybierają elementy menu i ustawiają wartości.s str.49 F Przycisk [Help] Otwieranie i zamykanie ekranu Pomoc, który zawiera informacje, w jaki sposób rozwiązywać ewentualne problemy. s str.59 G Przycisk [Esc] Zatrzymuje bieżącą funkcję. Naciśnięcie przycisku w menu Konfiguracja spowoduje przejście na poprzedni poziom menu. s str.49 H Przyciski [Tele]/[Wide] Regulacja wielkości ekranu. Naciśnięcie przycisku [Tele] zmniejsza rozmiar ekranu projekcji, a naciśnięcie przycisku [Wide] zwiększa go. s Przewodnik szybkiego startu Gdy wyświetlone jest menu Konfiguracja lub ekran Pomoc, przyciski te wybierają elementy menu i ustawiają wartości.s str.49 I Przycisk [Menu] Otwiera i zamyka menu Konfiguracja.s str.49 Pilot

16 Nazwy Części i funkcje 16 Nazwa Funkcja A Przycisk [t] Włączanie i wyłączanie zasilania projektora.s Przewodnik szybkiego startu B Przycisk [Computer] Przełącza na obraz z gniazda wejściowego Komputer.s str.24 C Przycisk [Video] Każde naciśnięcie przycisku powoduje przejście do gniazd wejściowych Video, S-Video, i HDMI (tylko EB-W8/X8).s str.24 D Przycisk [USB] Każde naciśnięcie przycisku powoduje przejście na Wyświetlacz USB i Pokaz slajdów (tylko EB-W8/X8). s str.24 E Przycisk [A/V Mute] Włącza i wyłącza dźwięk i video.s str.26 F Przycisk [Aspect] Każde naciśnięcie przycisku zmienia współczynnik kształtu obrazu.s str.27 G Przycisk [Auto] Naciśnięcie tego przycisku podczas projekcji obrazów z komputera spowoduje automatyczną regulację funkcji Traking, Synchronizacja i Pozycja w celu uzyskania optymalnej jakości obrazu. H I Przyciski [Page] (Down) (Up) Przyciski [E-Zoom] (z) (x) Naciśnięcie tych przycisków podczas gdy projektor jest podłączony do komputera za pomocą kabla USB, powoduje przejście o stronę do góry lub w dół ekranu. s str.36 Podczas projekcji Pokazu slajdów naciśnięcie tego przycisku spowoduje wyświetlenie poprzedniego/ następnego ekranu. (tylko model EB-W8/X8)s str.45 (z) Powiększanie obrazu bez zmiany wielkości projekcji. (x) Zmniejszanie części obrazu, które były powiększone przy użyciu przycisku [z]. s str.34 J Przycisk [Menu] Otwiera i zamyka menu Konfiguracja.s str.49 Nazwa K Przycisk [ ] [ ][ ][ ] Funkcja Gdy wyświetlone jest menu Konfiguracja lub ekran Pomoc, przyciski te wybierają elementy menu i ustawiają wartości. s str.49 Gdy włączona jest funkcja Mysz bezprze., przechylenie tego przycisku w danym kierunku przesunie wskaźnik w tym kierunku.s str.35 L Przycisk [Enter] Gdy na ekranie wyświetlone jest menu Konfiguracja lub ekran Pomoc, naciśnięcie tego przycisku spowoduje akceptację wybranego elementu i przejście na następny poziom. s str.49 Pełni funkcję lewego przycisku myszy, gdy uaktywniona jest funkcja Mysz bezprze. s str.35 M Przycisk [Esc] Zatrzymuje bieżącą funkcję. Jeśli przycisk zostanie naciśnięty w menu konfiguracyjnym, spowoduje przejście na poprzedni poziom menu. s str.49 Pełni funkcję lewego przycisku myszy, gdy uaktywniona jest funkcja Mysz bezprze. s str.35 N Przyciski [Volume] (a) (b) (a) Obniża Głośność. (b) Zwiększa Głośność. s Przewodnik szybkiego startu O Przycisk [Help] Otwieranie i zamykanie ekranu Pomoc, który zawiera informacje, w jaki sposób rozwiązywać ewentualne problemy. s str.59 P Przycisk [Pointer] Naciśnij ten przycisk, aby włączyć wskaźnik na ekranie. s str.33 Q Przycisk [Num] Używaj podczas wprowadzania hasła.s str.38 R Przycisk [Color Mode] Każde naciśnięcie przycisku zmienia tryb koloru.s str.25

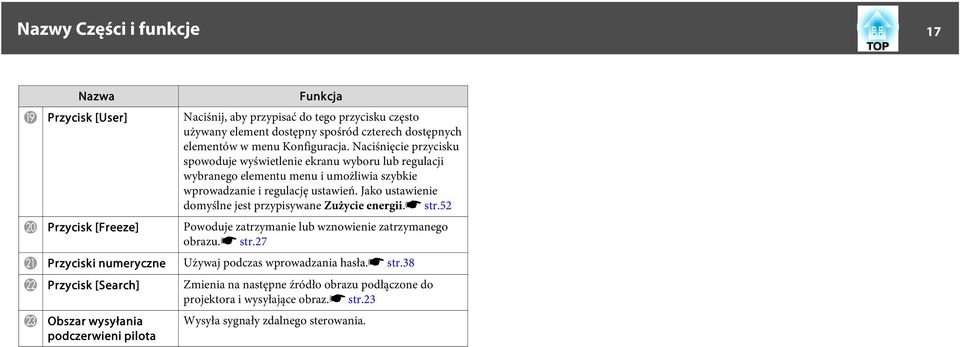

17 Nazwy Części i funkcje 17 Nazwa Funkcja S Przycisk [User] Naciśnij, aby przypisać do tego przycisku często używany element dostępny spośród czterech dostępnych elementów w menu Konfiguracja. Naciśnięcie przycisku spowoduje wyświetlenie ekranu wyboru lub regulacji wybranego elementu menu i umożliwia szybkie wprowadzanie i regulację ustawień. Jako ustawienie domyślne jest przypisywane Zużycie energii.s str.52 T Przycisk [Freeze] Powoduje zatrzymanie lub wznowienie zatrzymanego obrazu.s str.27 U Przyciski numeryczne Używaj podczas wprowadzania hasła.s str.38 V Przycisk [Search] Zmienia na następne źródło obrazu podłączone do projektora i wysyłające obraz.s str.23 W Obszar wysyłania podczerwieni pilota Wysyła sygnały zdalnego sterowania.

18 Przydatne Funkcje Rozdział ten zawiera pożyteczne wskazówki dotyczące prowadzenia prezentacji oraz funkcji bezpieczeństwa.

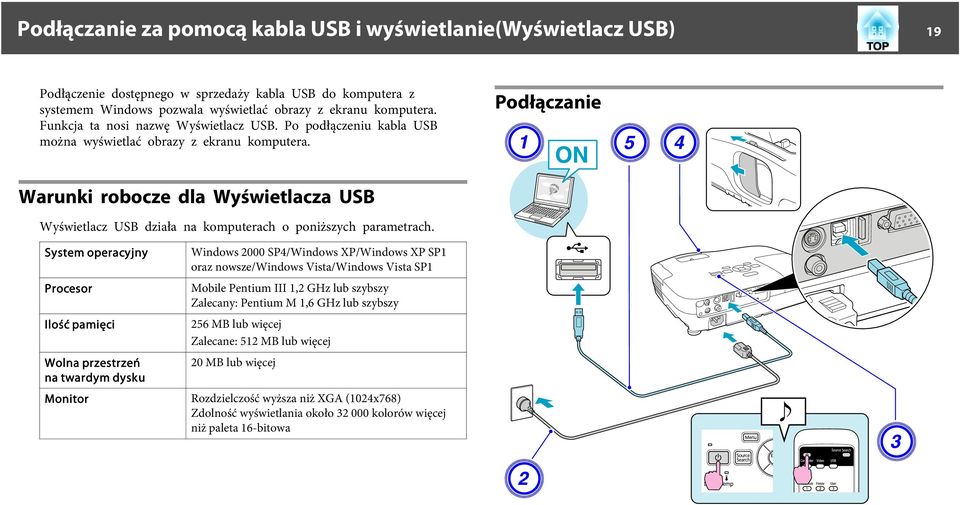

19 Podłączanie za pomocą kabla USB i wyświetlanie(wyświetlacz USB) 19 Podłączenie dostępnego w sprzedaży kabla USB do komputera z systemem Windows pozwala wyświetlać obrazy z ekranu komputera. Funkcja ta nosi nazwę Wyświetlacz USB. Po podłączeniu kabla USB można wyświetlać obrazy z ekranu komputera. Podłączanie Warunki robocze dla Wyświetlacza USB Wyświetlacz USB działa na komputerach o poniższych parametrach. System operacyjny Procesor Ilość pamięci Wolna przestrzeń na twardym dysku Monitor Windows 2000 SP4/Windows XP/Windows XP SP1 oraz nowsze/windows Vista/Windows Vista SP1 Mobile Pentium III 1,2 GHz lub szybszy Zalecany: Pentium M 1,6 GHz lub szybszy 256 MB lub więcej Zalecane: 512 MB lub więcej 20 MB lub więcej Rozdzielczość wyższa niż XGA (1024x768) Zdolność wyświetlania około kolorów więcej niż paleta 16-bitowa

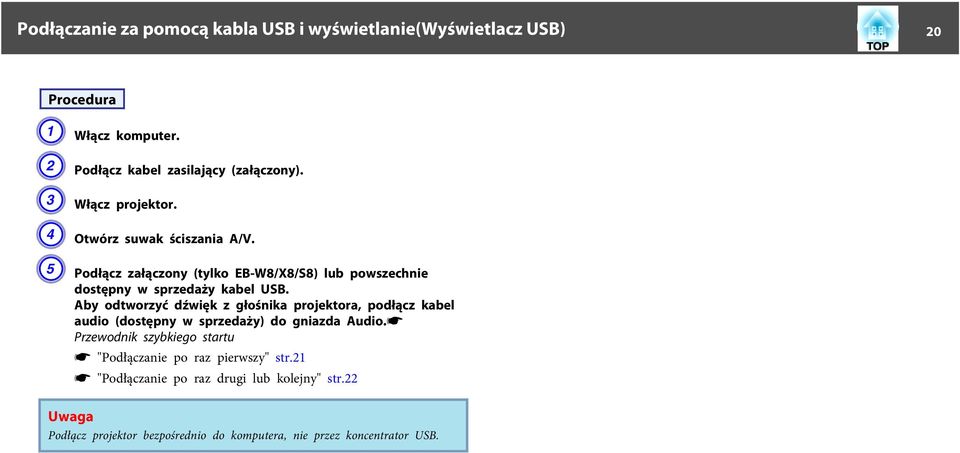

20 Podłączanie za pomocą kabla USB i wyświetlanie(wyświetlacz USB) 20 Procedura A Włącz komputer. B Podłącz kabel zasilający (załączony). C Włącz projektor. D Otwórz suwak ściszania A/V. E Podłącz załączony (tylko EB-W8/X8/S8) lub powszechnie dostępny w sprzedaży kabel USB. Aby odtworzyć dźwięk z głośnika projektora, podłącz kabel audio (dostępny w sprzedaży) do gniazda Audio.s Przewodnik szybkiego startu s "Podłączanie po raz pierwszy" str.21 s "Podłączanie po raz drugi lub kolejny" str.22 Uwaga Podłącz projektor bezpośrednio do komputera, nie przez koncentrator USB.

21 Podłączanie za pomocą kabla USB i wyświetlanie(wyświetlacz USB) 21 Podłączanie po raz pierwszy Procedura A Instalacja sterownika rozpocznie się automatycznie. Korzystając z komputera z systemem Windows 2000, kliknij dwukrotnie na komputerze Mój komputer - EPSON_PJ_UD - EMP_UDSE.EXE. B Kliknij "Tak". Wyświetlacz USB nie zostanie uruchomiony, jeżeli sterownik nie będzie zainstalowany. Wybierz Tak, aby zainstalować sterownik. Jeśli chcesz anulować instalację, kliknij Nie. Uruchamianie... C Obrazy z komputera są wyświetlane. Obrazy z komputera mogą zostać wyświetlone dopiero po kilku chwilach. Czekając na wyświetlenie obrazów z komputera nie zmieniaj ustawień sprzętu, nie odłączaj kabla USB i nie wyłączaj zasilania projektora. Korzystając z komputera z systemem Windows 2000 posiadając uprawnienia użytkownika, podczas instalacji zostanie wyświetlony systemowy komunikat o błędzie Windows i zainstalowanie oprogramowania może nie być możliwe. W takiej sytuacji należy podjąć próbę aktualizacji systemu Windows do najnowszej wersji, a następnie uruchomić ponownie komputer. Więcej szczegółów można uzyskać pod najbliższym adresem dostępnym w Podręczniku wsparcia i serwisu. s Projektor Epson lista adresów

22 Podłączanie za pomocą kabla USB i wyświetlanie(wyświetlacz USB) 22 q Jeśli z niewiadomych przyczyn obrazy nie są wyświetlane, na komputerze wybierz opcje Wszystkie programy - EPSON Projector - EPSON USB Display - EPSON USB Display Vx.x. Jeśli oprogramowanie nie zostało zainstalowane automatycznie, kliknij dwukrotnie na komputerze Mój komputer - EPSON_PJ_UD - EMP_UDSE.EXE. Jeśli wskaźnik myszy miga na ekranie komputera, kliknij Wszystkie programy - EPSON Projector - EPSON USB Display - EPSON USB Display Vx.x i odznacz pole Przenos nałożonego okna. Aby odinstalować sterownik, otwórz Panel sterowania - Dodaj/ Usuń programy - i odinstaluj EPSON USB Display Vx.x. Odłączanie Projektor można odłączyć rozłączając kabel USB. Nie ma potrzeby korzystania z funkcji Bezpieczne usuwanie sprzętu systemu Windows. Podłączanie po raz drugi lub kolejny Obrazy z komputera są wyświetlane. Obrazy z komputera mogą zostać wyświetlone dopiero po kilku chwilach. Proszę czekać. q Aplikacje korzystające z funkcji DirectX mogą być wyświetlane nieprawidłowo.

23 Zmiana Wyświetlanego Obrazu 23 Możesz zmienić wyświetlany obraz na dwa sposoby. Zmiana poprzez funkcję Wyszukaj źródło Projektor automatycznie wykrywa sygnał wysyłany z podłączonego urządzenia i wyświetla obraz otrzymywany z tego urządzenia. E Wyświetlacz USB F USB EB-S8/W7/X7/S7 Zmiana bezpośrednio na obraz docelowy Możesz użyć przycisków na pilocie, aby wybrać, które gniazdo wejściowe będzie odbierać sygnał. Automatyczne Wykrywanie Odbieranego Sygnału i Zmiana Wyświetlanego Obrazu (Wyszukaj Źródło) Funkcja ta pozwala na szybkie wyświetlenie obrazu, ponieważ gniazda wejściowe bez sygnału są ignorowane po naciśnięciu przycisku [Source Search]. EB-W8/X8 A Komputer B S-Video C Video D Wyświetlacz USB Procedura Gdy podłączone jest urządzenie video, rozpocznij odtwarzanie przed rozpoczęciem tej czynności. Za pomocą pilota Za pomocą panelu sterowania A Komputer B S-video C Video D HDMI

24 Zmiana Wyświetlanego Obrazu 24 Gdy podłączone są dwa urządzenia (lub więcej), naciskaj przycisk [Source Search], dopóki nie zostanie wyświetlony żądany obraz. q Poniższy ekran przedstawiający stan sygnałów video jest wyświetlany tylko wtedy, gdy tylko jeden sygnał video jest dostępny (aktualnie wyświetlany), lub projektor nie otrzymuje żadnych sygnałów video. Możesz wybrać gniazdo wejściowe, do którego jest podłączone zewnętrzne urządzenie. Jeśli nie wykonasz żadnej czynności przez ok. 10 sekund, ekran zniknie. Przykład: EB-W8/X8 Przełączanie źródła wyświetlanego obrazu za pomocą pilota Źródło wyświetlanego obrazu można zmienić bezpośrednio, korzystając z następujących przycisków na pilocie. Pilot A Przełącza na obraz z gniazda wejściowego Komputer. B Każde naciśnięcie przycisku powoduje przejście do gniazd wejściowych Video, S-Video, i HDMI (tylko EB-W8/X8). C Każde naciśnięcie przycisku powoduje przejście na Wyświetlacz USB i Pokaz slajdów (tylko EB-W8/X8).

25 Funkcje Ulepszające Projekcję 25 Wybór jakości projekcji (Wybór Trybu koloru) Procedura Możesz łatwo uzyskać najlepszą jakość obrazu poprzez wybranie ustawienia odpowiedniego dla warunków, w których odbywa się prezentacja. Jasność obrazu zależy od wybranego trybu. Tryb Dynamiczny Prezentacja Teatr Fotografia *1 Sport *2 srgbg Tablica czarna Biała tabula Zastosowanie Ten tryb jest idealny do pracy w jasnych pomieszczeniach. Jest to najjaśniejszy tryb i dobrze odtwarza cienie. Ten tryb jest idealny do prowadzenia prezentacji z użyciem materiałów kolorowych w jasnych pomieszczeniach. Idealny tryb do oglądania filmów w ciemnym pokoju. Nadaje obrazom naturalny odcień. Idealny tryb do wyświetlania nieruchomych obrazów takich jak fotografie w jasnym pomieszczeniu. Obrazy są bardzo żywe i mają odpowiedni kontrast. Tryb idealny do oglądania programów telewizyjnych w jasnym pokoju. Obrazy są bardzo jasne i mają odpowiedni kontrast. Idealny tryb dla obrazów, które są zgodne ze standardem koloru srgb. Nawet jeśli wyświetlasz obrazy na czarnej tablicy (lub zielonej), ustawienie to zapewni obrazom naturalny odcień, tak jak w przypadku projekcji na białym ekranie. Idealny do prezentacji wykonywanych przy użyciu białej tabuli. *1 Tę opcję można wybrać tylko, jeśli odbierany jest sygnał RGB lub Źródło jest ustawione nawyświetlacz USB lub USB (tylko EB-W8/X8). *2 Tę funkcję można wybrać tylko, jeśli odbierany jest sygnał wideo, S-video lub całkowity sygnał wizyjny. Pilot Po każdym naciśnięciu tego przycisku na ekranie zostanie wyświetlona nazwa Tryb koloru i nastąpi zmiana trybu koloru. Jeśli naciśniesz ten przycisk, gdy na ekranie jest już wyświetlana nazwa trybu koloru, zostanie ustawiony następny tryb koloru. q Tryb koloru można również ustawić używając opcji Tryb koloru w menu Obraz, wybieranym z menu Konfiguracja.s str.50

26 Funkcje Ulepszające Projekcję 26 Ustawianie funkcji automatycznej przesłony Funkcja automatycznego ustawiania jasności zgodnie z jasnością wyświetlanego obrazu pozwala cieszyć się głębią obrazu i bogactwem szczegółów. Procedura A Naciśnij przycisk [Menu] i wybierz Obraz - Automat. przesłona z menu Konfiguracja.s "Korzystanie z menu Menu Konfiguracja" str.49 Za pomocą pilota Za pomocą panelu sterowania Tymczasowe Ukrycie Dźwięku i Obrazu (Wycisz A/ V) Można użyć tej funkcji, aby zwrócić uwagę publiczności na prowadzącego prezentację lub nie pokazywać obrazu np. podczas zmiany plików podczas prezentacji z komputera. Procedura Pilot Korpus B Wybierz Włączone. Ustawienie jest zapamiętywane dla każdego trybu koloru osobno. C Naciśnij przycisk [Menu], aby zamknąć menu Konfiguracja. q Funkcja Automat. przesłona może być konfigurowana jedynie w przypadku, gdy wybrano Tryb kolorudynamiczny lub Teatr. Każde naciśnięcie przycisku lub otwarcie/zamknięcie pokrywy obiektywu powoduje włączenie lub wyłączenie funkcji Wycisz A/V.

27 Funkcje Ulepszające Projekcję 27 q Jeśli użyjesz tej funkcji podczas wyświetlania ruchomych obrazów, obrazy i dźwięk będą nadal odtwarzane przez urządzenie zewnętrzne i nie możesz cofnąć się do momentu, gdy funkcja Wycisz A/V została włączona. Jeśli funkcja zostanie włączona za pomocą pilota, można wybrać opcję Czarny, Niebieski lub Logo jako Wycisz A/V, za pomocą ustawienia Zaawansow. - Wyświetlanie - Wycisz A/V w menu Konfiguracja.s str.54 Kiedy suwak ściszania A/V jest zamknięty i przez około 30 minut nie są wykonywane żadne operacje, zostaje włączony zegar osłony obiektywu i zasilanie zostaje automatycznie wyłączone. Aby nie dopuścić do aktywacji zegara osłony obiektywu, należy w opcji Zegar osł. obiektywu zmienić ustawienie z Działanie na Wyłączone w menu Zaawansow.. s str.54 Zamrożenie Obrazu (Zamrożenie) Gdy na ruchomych obrazach zostanie włączona funkcja Zamrożenie, zamrożony obraz nadal jest wyświetlany, więc możesz wyświetlać ruchomy obraz po jednej klatce jako zdjęcia. Możesz również przeprowadzać operacje na plikach podczas prezentacji z komputera, co nie będzie wyświetlane przez projektor, jeśli włączono wcześniej funkcję Zamrożenie. Każde naciśnięcie przycisku włącza lub wyłącza funkcję zatrzymania obrazu. q Dźwięk nie jest zatrzymywany. Urządzenie zewnętrzne nadal będzie odtwarzać film, nawet jeśli obraz wyświetlany przez projektor został zamrożony, więc nie jest możliwe wznowienie prezentacji od punktu, w którym obraz został wstrzymany. Naciśnięcie przycisku [Freeze] wyłączy menu Konfiguracja lub ekran Pomoc, jeśli menu lub ekran Pomoc są akurat wyświetlane. Funkcja zatrzymania obrazu (stop-klatki) działa również przy aktywnej funkcji E-Zoom. Zmiana współczynnika kształtu obrazu Gdy podłączone jest urządzenie wideo, Współczynnik kształtug można zmienić tak, aby obrazy nagrane za pomocą urządzenia cyfrowego lub zapisane na płycie DVD były wyświetlane w panoramicznym formacie 16:9. Współczynnik kształtu można zmieniać również podczas wyświetlania pełnoekranowych obrazów z komputera. Poniżej przedstawiono dostępne metody zmieniania oraz typy współczynnika kształtu. Procedura Pilot

28 Funkcje Ulepszające Projekcję 28 Metody zmieniania Procedura Pilot Po każdym naciśnięciu tego przycisku na ekranie zostanie wyświetlona nazwa bieżącego współczynnika kształtu i współczynnik zmienia się. Jeśli naciśniesz ten przycisk, gdy na ekranie jest już wyświetlana nazwa współczynnika kształtu, zostanie ustawiony następny współczynnik kształtu. q Współczynnik kształtu można również ustawić, używając opcji Kształt obrazu w menu Sygnał, wybieranym z menu Konfiguracja. s str.51

29 Funkcje Ulepszające Projekcję 29 Zmiana kształtu obrazów dostarczanych przez urządzenia wideo D Powiększenie E Natywny EB-X8/S8/X7/S7 Każde naciśnięcie przycisku przełącza między wartościami 4:3 i 16:9. EB-W8/W7 Każde naciśnięcie przycisku zmienia opcje kolejno na Normalnie, 16:9, Pełny, Powiększenie i Natywny. A Normalna B 16:9 C Pełny

30 Funkcje Ulepszające Projekcję 30 Zmiana kształtu obrazów dostarczanych przez komputer (EB-X8/S8/X7/S7) Wyświetlając obrazy z gniazda wejściowego Komputer lub HDMI (tylko EB-X8), kształt obrazu można zmieniać w następujący sposób. Wybierz wartości Działanie Przykładowy obraz Normalna Wyświetlony, kiedy źródłem jest komputer. Automatycznie (tylko EB-X8) Wyświetlony tylko, kiedy źródłem jest HDMI. Wyświetlany jest pełnowymiarowy obraz z zachowaniem kształtu obrazu wejściowego. Wyświetlany jest obraz o odpowiednim kształcie, dobranym na podstawie informacji przekazywanej w sygnale wejściowym. 4:3 Wyświetlany jest obraz pełnowymiarowy o proporcjach 4:3. Idealne ustawienie do pełnowymiarowego wyświetlania obrazów o proporcjach 5:4 (1280 x 1024). Gdy sygnał wejściowy ma rozdzielczość 1280x :9 Wyświetlany jest obraz o proporcjach 16:9. Idealne ustawienie do wyświetlania pełnoekranowego na ekranie 16:9. Gdy sygnał wejściowy ma rozdzielczość 1280x1024 q Jeśli część obrazu nie jest widoczna, w menu Konfiguracja należy ustawić dla opcji Rozdzielczość wartości Panorama lub Normalnie, zależnie od rozmiaru ekranu komputera. s str.51

31 Funkcje Ulepszające Projekcję 31 Zmiana kształtu obrazów dostarczanych przez komputer (EB-W8/W7) Można zmienić Kształt obrazu w następujący sposób. W przypadku modelu EB-W8/W7 rozdzielczość ekranu WXGA sprawia, że rozmiar wyświetlanego obrazu to 1280 x 800 punktów (proporcje obrazu 16:10). Podczas wyświetlania na ekranach 16:9 należy ustawić kształt obrazu jako 16:9. Wybierz wartości Działanie Przykładowy obraz Normalna Wyświetlany jest pełnowymiarowy obraz z zachowaniem Gdy sygnał wejściowy ma rozdzielczość 1024x768 kształtu obrazu wejściowego. Automatycznie (tylko EB-W8) Wyświetlony tylko, kiedy źródłem jest HDMI. Wyświetlany jest obraz o odpowiednim kształcie, dobranym na podstawie informacji przekazywanej w sygnale wejściowym. 16:9 Wyświetlany jest obraz pełnowymiarowy o współczynniku kształtu 16:9 Sygnał wejściowy o rozdzielczości 1024x768 Pełny Wyświetlanie pełnoekranowe. Gdy sygnał wejściowy ma rozdzielczość 1024x768

32 Funkcje Ulepszające Projekcję 32 Wybierz wartości Działanie Przykładowy obraz Powiększenie Obraz wejściowy jest wyświetlany w proporcjach odpowiadających szerokości obrazu. Obszary znajdujące się powyżej lub poniżej obszaru wyświetlania nie są widoczne. Gdy sygnał wejściowy ma rozdzielczość 1024x768 Natywny Na środku ekranu wyświetlany jest obraz o rozdzielczości zgodnej z rozmiarem obrazu wejściowego. Idealne ustawienie do wyświetlania nieruchomych obrazów. Jeżeli rozdzielczość obrazu przekracza 1280x800, nie będą wyświetlane krawędzie obrazu. Gdy sygnał wejściowy ma rozdzielczość 800x600 Gdy sygnał wejściowy ma rozdzielczość 1400x1050 q Jeśli część obrazu nie jest widoczna, w menu Konfiguracja należy ustawić dla opcji Rozdzielczość wartości Panorama lub Normalnie, zależnie od rozmiaru ekranu komputera.s str.51

33 Funkcje Ulepszające Projekcję 33 Funkcja Wskaźnika (Wskaźnik) Funkcja ta pozwala na przesuwanie wskaźnika po wyświetlanym obrazie i pomaga zwrócić uwagę na omawiany obszar. B Przesuń ikonę wskaźnika ( ). Pilot Procedura A Wyświetl wskaźnik. Pilot q Możesz Po naciśnięciu tego przycisku w połączeniu z przyciskiem [ ] [ ][ ][ ] można poruszać wskaźnikiem po przekątnej, a także w górę/w dół i w lewo/prawo. wybrać jeden z trzech wskaźników (, oraz ) w opcji Ustawienia Kształt wskaźnika dostępnej z menu Konfiguracja. s str.52 Każde naciśnięcie przycisku włącza lub wyłącza wskaźnik.

34 Funkcje Ulepszające Projekcję 34 Zwiększanie Części Obrazu (E-Zoom) Funkcja ta jest przydatna, gdy chcesz powiększyć obraz, aby zobaczyć więcej szczegółów np. w wykresach i tabelach. B Przesuń ( ) na obszar obrazu, który chcesz powiększyć. Pilot Procedura A Uruchom funkcję E-Zoom. Pilot Jeżeli w tym stanie naciśnięte zostaną przyciski [ ][ ] [ ][ ], można poruszać wskaźnikiem po przekątnej. C Powiększ. Pilot Każde naciśnięcie przycisku powiększa ten obszar. Możesz szybko go powiększyć wciskając i przytrzymując przycisk. Naciśnięcie przycisku [x] zmniejsza powiększony obraz. Naciśnij przycisk [Esc], aby anulować.

35 Funkcje Ulepszające Projekcję 35 q Na ekranie zostanie wyświetlony stopień powiększenia. Wybrany obszar może zostać powiększony od 1 do 4 razy w 25 stopniach. Naciśnij przycisk [ ][ ][ ][ ], aby przesunąć obraz. q Nie można używać funkcji Mysz bezprze. oraz funkcji Strona góra/ dół jednocześnie. Używanie pilota jako myszy Kiedy gniazdo USB komputera i gniazdo USB(TypeB) z tyłu projektora są podłączone za pomocą kabla USB, można używać pilota projektora do sterowania wskaźnikiem myszy komputera (funkcja Mysz bezprze.) lub przesuwać stronę do góry/w dół. Zgodne systemy operacyjne Windows: 98/98SE/2000/Me/XP Home Edition/ XP Professional/Vista Home Basic/Vista Home Premium/ Vista Business/Vista Enterprise/Vista Ultimate Macintosh: Mac OS X 10.3 do 10.5 Mysz bezprze. Aby włączyć funkcję Mysz bezprze., ustaw USB Type B na Mysz bezprze. w pozycji Zaawansow. w menu Konfiguracja. Domyślnie USB Type B jest ustawione na Wyświetlacz USB. Zmień ustawienia wcześniej. s str.54 q Funkcja Mysz bezprze. może być używana tylko, jeśli źródłem jest gniazdo Komputer lub HDMI (tylko EB-W8/X8). Nie można używać tej funkcji, wyświetlając za pomocą opcji Wyświetlacz USB. W niektórych wersjach systemów Windows i Macintosh zastosowanie funkcji Mysz bezprze. może okazać się niemożliwe. Używanie funkcji myszy bezprzewodowej może wymagać zmiany niektórych ustawień komputera. Przeczytaj instrukcję obsługi komputera, aby uzyskać więcej informacji.

36 Funkcje Ulepszające Projekcję 36 Po podłączeniu komputera i projektora za pomocą kabla USB, wskaźnik myszy można obsługiwać w następujący sposób. Przesuwanie wskaźnika myszy Metoda "przeciągnij i upuść" Kliknięcie myszą Lewy przycisk: Naciśnij przycisk [Enter]. Prawy przycisk: Naciśnij przycisk [Esc]. Dwukrotne kliknięcie: Naciśnij szybko dwukrotnie. q Jeżeli w tym stanie naciśnięte zostaną przyciski [ ][ ] [ ][ ], można poruszać wskaźnikiem po przekątnej. Jeśli przyciski myszy są zamienione w komputerze, funkcjonowanie przycisków na pilocie zostanie również zamienione. Nie można zastosować funkcji Mysz bezprze., gdy używane są następujące funkcje. - Gdy wyświetlane jest menu Konfiguracja - Gdy wyświetlane jest menu Pomoc - Gdy używana jest funkcja E-Zoom - Gdy przechwytywane jest logo użytkownika - Gdy używana jest funkcja Wskaźnik - Podczas regulacji dźwięku - Gdy używana jest funkcja Wyświetlacz USB - Gdy wyświetlany jest Wzorzec testowy - Gdy ustawiany jest Tryb koloru - Gdy wyświetlana jest nazwa Trybu koloru - Gdy wyświetlana jest nazwa źródła - Zmieniając źródło sygnału wejściowego Strona góra/dół : Trzymaj wciśnięty 1. Przytrzymując naciśnięty przycisk [Enter], naciśnij przycisk [ ], [ ], [ ] lub [ ]. 2. Zwolnij przycisk [Enter], aby upuścić element w żądanym miejscu. Aby przejść stronę do góry/w dół za pomocą pilota, ustaw USB Type B na Strona góra/dół w pozycji Zaawansow. w menu Konfiguracja.

37 Funkcje Ulepszające Projekcję 37 Wyświetlając w opcji Wyświetlacz USB, można przechodzić o stronę do góry/w dół bez zmiany ustawień. Przykład przechodzenia o stronę w górę/w dół Poniższe klawisze są użyteczne do wyświetlania poprzedniego lub następnego slajdu w pokazie slajdów PowerPoint. A Poprzedni slajd B Następny slajd

38 Funkcje Bezpieczeństwa 38 Projektor jest wyposażony w następujące ulepszone funkcje bezpieczeństwa. Ochrona hasłem Można określić, kto jest uprawniony do używania projektora. Blokada działania Możesz zapobiec nieautoryzowanym zmianom ustawień projektora.s str.39 Blokada zabezpieczająca przed kradzieżą Projektor jest wyposażony w szereg elementów zabezpieczających przed kradzieżą.s str.41 Zarządzanie Użytkownikami (Ochrona Hasłem) Po włączeniu funkcji Ochrona hasłem, które nie znają hasła, nie będą mogły używać projektora do wyświetlania obrazów, nawet jeśli projektor jest włączony. Ponadto nie będzie można zmienić loga użytkownika wyświetlanego po włączeniu projektora. Jest to funkcja zabezpieczająca przed kradzieżą, ponieważ projektor nie może być używany, nawet jeśli zostanie ukradziony. Fabrycznie funkcja Ochrona hasłem nie jest włączona. 2. Ochrona logo użytk. Funkcja ta uniemożliwia zmianę logo użytkownika ustawionego przez właściciela projektora. Gdy ustawieniem funkcji Ochrona logo użytk. jest Włączone, zablokowane są następujące operacje dotyczące logo użytkownika. Przechwytywanie logo użytkownika Zmiana ustawień Wyświetl tło, Ekran startowy i Wycisz A/V w menu Wyświetlanie w menu Konfiguracja. Włączanie funkcji Ochrona hasłem Wykonaj następujące kroki, aby włączyć funkcję Ochrona hasłem. Procedura A Podczas projekcji obrazu przytrzymaj wciśnięty przycisk [Freeze] przez około pięć sekund. Na ekranie pojawi się menu funkcji Ochrona hasłem. Pilot Wersje funkcji Ochrona hasłem Istnieją poniższe dwa rodzaje ustawień funkcji Ochrona hasłem, w zależności od sposobu użytkowania projektora. 1. Ochrona wł. prądu Gdy ustawieniem funkcji Ochrona wł. prądu jest Włączone, wówczas po podłączeniu i włączeniu projektora należy wprowadzić ustawione wcześniej hasło (dotyczy to również funkcji Włącz zasilanie). Projekcja nie rozpocznie się, o ile nie zostanie wprowadzone prawidłowe hasło. q Jeśli funkcja Ochrona hasłem jest już włączona, należy podać Hasło. Jeśli hasło było prawidłowe, na ekranie pojawi się menu funkcji Ochrona hasłem.s"wprowadzanie hasła" str.39 Po wpisaniu hasła umieść w widocznym miejscu na projektorze naklejkę informującą o zabezpieczeniu hasłem, która jest dodatkowym czynnikiem zniechęcającym potencjalnego złodzieja.

39 Funkcje Bezpieczeństwa 39 B Włącz funkcję Ochrona wł. prądu. (1) Wybierz Ochrona wł. prądu i naciśnij przycisk [Enter]. (2) Wybierz Włączone i naciśnij przycisk [Enter]. (3) Naciśnij przycisk [Esc]. C Włącz Ochrona logo użytk. (1) Wybierz Ochrona logo użytk. i naciśnij przycisk [Enter]. (2) Wybierz Włączone i naciśnij przycisk [Enter]. (3) Naciśnij przycisk [Esc]. D Ustaw hasło. (1) Wybierz Hasło i naciśnij przycisk [Enter]. (2) Na ekranie zostanie wyświetlone pytanie "Zmienić hasło?", należy wówczas wybrać odpowiedź Tak i nacisnąć przycisk [Enter]. Fabryczne ustawienie hasła to "0000". Zmień je na swoje własne hasło. Jeśli wybierzesz odpowiedź Nie, zostanie ponownie wyświetlony ekran z punktu 1. (3) Trzymając wciśnięty przycisk [Num] wpisz czterocyfrowe hasło używając przycisków numerycznych. Wpisywane hasło jest wyświetlane jako "* * * *". Po wpisaniu hasła pojawi się ekran, gdzie należy potwierdzić hasło. Pilot Wprowadzanie hasła Po wyświetleniu ekranu wprowadzania hasła wprowadź hasło, używając przycisków numerycznych na pilocie. Procedura Trzymając przycisk [Num] wprowadź hasło za pomocą przycisków numerycznych. Po wprowadzeniu poprawnego hasła rozpocznie się projekcja. Uwaga Jeśli trzy razy pod rząd zostanie wprowadzone niepoprawne hasło, na około pięć minut zostanie wyświetlony komunikat "Działanie projektora zostanie zablokowane.", a następnie projektor przejdzie w stan gotowości. W tym przypadku wyjmij wtyczkę projektora z gniazdka elektrycznego, ponownie ją włóż i włącz ponownie zasilanie projektora. Projektor znów wyświetli ekran wprowadzania hasła. Jeśli użytkownik zapomniał hasła, należy zanotować numer wyświetlany na ekranie "Kod żądania: xxxxx" i skontaktować się z firmą Epson pod najbliższym adresem podanym w Podręczniku wsparcia i serwisu. s Projektor Epson lista adresów Jeśli użytkownik będzie powtarzał powyższe czynności i wpisze złe hasło trzydzieści razy, pojawi się następujący komunikat i projektor nie będzie przyjmował dalszych haseł."działanie projektora zostanie zablokowane. Skontaktuj się z firmą Epson, tak jak opisano w dokumentacji." s Projektor Epson lista adresów (4) Ponownie wpisz Hasło. Pojawi się komunikat "Nowe hasło zostało zapisane". Jeśli wprowadzisz hasło niepoprawnie, wyświetlony zostanie komunikat z prośbą o ponowne wprowadzenie hasła. Ograniczenie Działania (Blokada Działania) Wykonaj jedną z poniższych czynności, aby zablokować przyciski panelu sterowania.

40 Funkcje Bezpieczeństwa 40 Blokada pełna Wszystkie przyciski panelu sterowania są zablokowane. Za pomocą panelu sterowania nie można wykonać żadnej czynności, nawet włączyć lub wyłączyć zasilanie. Blok. częściowa Wszystkie przyciski na Panelu sterowania są zablokowane, oprócz przycisku [t]. Funkcja ta jest przydatna jeśli chcesz wyłączyć wszystkie przyciski i tylko wyświetlać obrazy lub w szkołach, gdzie chcesz ograniczyć działanie przycisku. Można nadal sterować projektorem, używając pilota. B Wybierz Blokada pełna lub Blok. częściowa. Procedura A Podczas projekcji obrazu naciśnij przycisk [Menu] i wybierz Ustawienia - Blokada działania w menu Konfiguracja.s "Korzystanie z menu Menu Konfiguracja" str.49 Za pomocą pilota Za pomocą panelu sterowania C Gdy pojawi się pytanie o potwierdzenie, wybierz Tak. Przyciski panelu sterowania zostaną zablokowane odpowiednio do wybranego ustawienia. q Możesz wyłączyć funkcję Blokada działania za pomocą jednej z następujących dwu metod. Z pilota wybierz wartość Wyłączone w pozycji Ustawienia Blokada działania z menu Konfiguracja. Naciśnij i przytrzymaj przez około siedem sekund wciśnięty przycisk [Enter] na panelu sterowania, powodując wyświetlenie komunikatu i wyłączenie blokady.

41 Funkcje Bezpieczeństwa 41 Blokada Zabezpieczająca Przed Kradzieżą Ponieważ projektory często montuje się pod sufitem i pozostawia w pokoju bez nadzoru, istnieje ryzyko, że ktoś może spróbować ukraść projektor. Dlatego projektor zawiera następujące elementy zabezpieczające. Otwór zabezpieczający Otwór zabezpieczający jest zgodny z systemem Microsaver Security System firmy Kensington. Więcej informacji o Microsaver Security System znajduje się na stronie firmy Kensington Punkt instalacji kabla zabezpieczającego Dostępny na rynku przewód zabezpieczający przed kradzieżą można przewlec przez ten punkt instalacji, aby przymocować projektor do biurka lub kolumny. Instalowanie kabla zabezpieczającego Przeprowadź kabel zabezpieczający przed kradzieżą przez punkt instalacji. Patrz dokumentacja dostarczona z przewodem zabezpieczającym, aby uzyskać instrukcje dotyczące instalacji.

42 Prezentacja przy użyciu Pokazu slajdów (tylko EB-W8/X8) 42 W Pokazie slajdów można podłączyć do projektora pamięć USB lub aparat cyfrowy i bezpośrednio wyświetlać pliki obrazów zapisane na urządzeniu. q Użycie pamięci USB z funkcjami zabezpieczającymi może nie być możliwe. Specyfikacje plików, które mogą być wyświetlane w pokazie slajdów Podłączanie i odłączanie urządzeń USB Podłączanie urządzeń USB Podłącz urządzenie USB zawierające pliki obrazów, które mają być odtwarzane w Pokazie slajdów do gniazda USB(TypeA) projektora. Podłącz aparat cyfrowy do projektora za pomocą kabla USB dostarczonego z aparatem cyfrowym lub przeznaczonego do użycia z nim. Przykład: Podłączanie aparatu cyfrowego Typ Typ pliku (rozszerzenie) Uwagi Zdjęcie.jpg Nie można wyświetlać następujących plików. Format w trybie koloru CMYK Format progresywny Rozdzielczość przekraczająca 8176x6144 Pliki o rozszerzeniu ".jpeg" Z uwagi na cechy plików JPEG obrazy o wysokim współczynniku kompresji nie mogą być wyraźnie wyświetlane. q Należy używać nośników, które zostały sformatowane na komputerze z systemem Windows, ponieważ niektóre systemy plików mogą nie być obsługiwane przez projektor. Sformatować nośniki do formatu FAT16 lub FAT32. A Do gniazda USB aparatu cyfrowego B Kabel USB C Do gniazda USB(Typ A)

43 Prezentacja przy użyciu Pokazu slajdów (tylko EB-W8/X8) 43 Uwaga W przypadku użycia koncentratora USB pokaz slajdów nie będzie działać prawidłowo. Urządzenia takie jak aparaty cyfrowe i pamięci USB powinny być podłączane bezpośrednio do projektora. W przypadku podłączania i używania dysku twardego USB należy upewnić się, że podłączono zasilacz dostarczony z dyskiem twardym. Podłącz aparat cyfrowy do projektora za pomocą kabla USB dostarczonego z aparatem cyfrowym lub przeznaczonego do użycia z nim. Użyj kabla USB o długości nie przekraczającej 3 m. Jeśli kabel będzie dłuższy niż 3 m, Pokaz slajdów może nie działać poprawnie. Odłączanie urządzeń USB Po zakończeniu wyświetlania odłącz urządzenie USB z gniazda USB(TypeA) projektora. W przypadku aparatów cyfrowych, twardych dysków itp. najpierw należy wyłączyć zasilanie urządzenia, a następnie je odłączyć. Kończenie pokazu slajdów Procedura Aby zakończyć Pokaz slajdów, odłącz pamięć USB z projektora.s "Odłączanie urządzeń USB" str.43 q Możesz włożyć kartę pamięci do czytnika kart USB i podłączyć ją do projektora. Użycie powszechnie dostępnych w sprzedaży czytników kart USB może jednak nie być możliwe. Jeśli wyświetli się następujący ekran (ekran Wybierz dysk), wybierz napęd, który ma być użyty, naciskając przyciski [ ][ ] na pilocie, po czym naciśnij przycisk Enter. Rozpoczynanie i kończenie Pokazu slajdów Rozpoczynanie pokazu slajdów Procedura A Zmień wyświetlany obraz na USB.s str.23 B Podłącz pamięć USB lub aparat cyfrowy do projektora.s str.42 Rozpoczyna Pokaz slajdów i wyświetla ekran z listą plików. Aby wyświetlić ekran Wybierz dysk, ustaw kursor na Wybierz dysk na górze ekranu z listą plików i naciśnij przycisk Enter. Jednorazowo projektor może rozpoznać do czterech dysków. Pokaz slajdówpodstawy obsługi W tej części została omówiona procedura odtwarzania i wyświetlania obrazów w Pokazie slajdów. Chociaż poniższe czynności są objaśnione na przykładzie pilota, można je wykonywać w taki sam sposób z panelu sterowania projektora.
