WOZY ASENIZACYJNE PODSTAWOWE INFORMACJE TECHNICZNE

Transkrypt

1 F.H.U. MARCO-POLO Poniatowo ul. Zwycięstwa 2c Żuromin tel/fax:

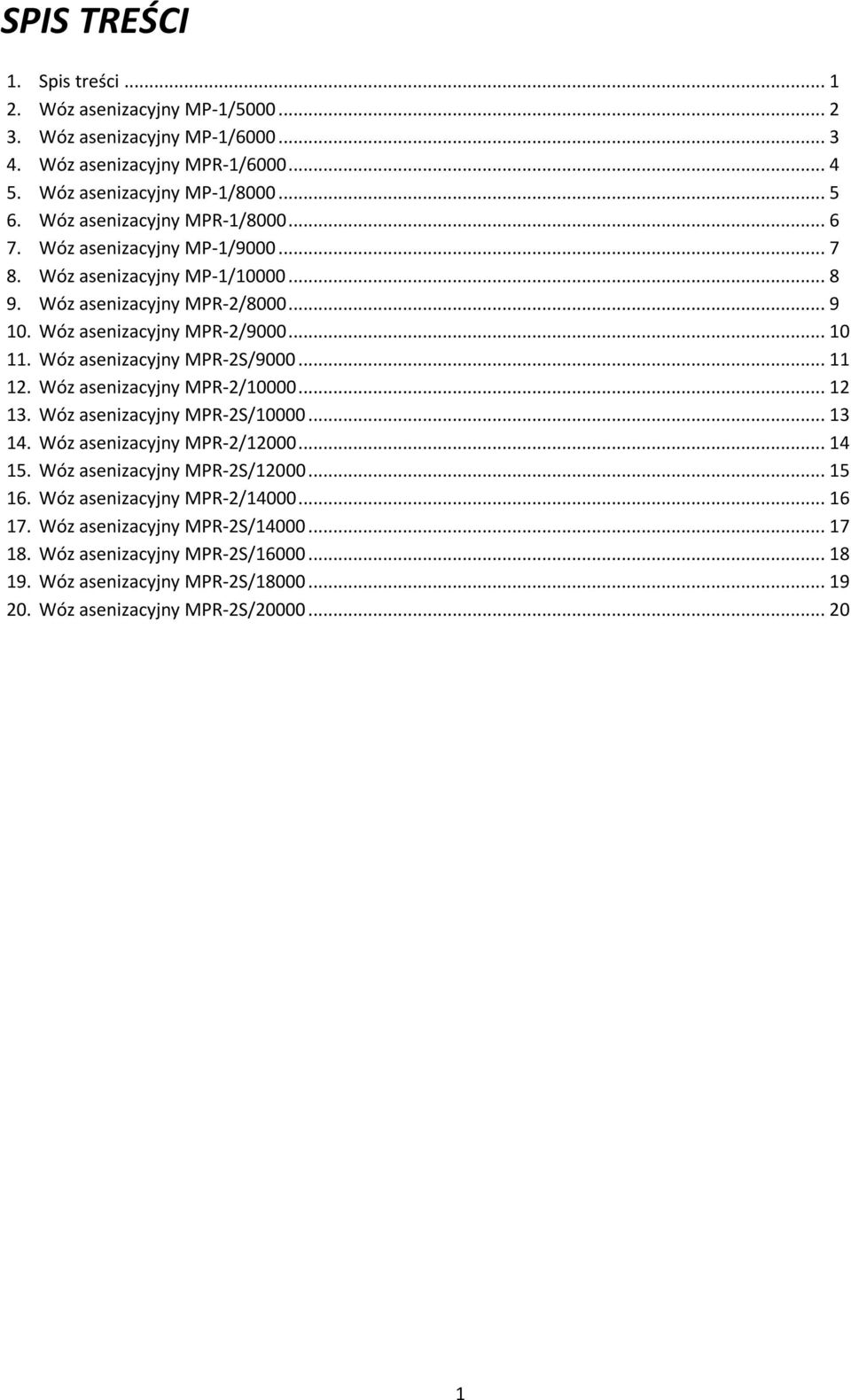

2 SPIS TREŚCI 1. Spis treści Wóz asenizacyjny MP-1/ Wóz asenizacyjny MP-1/ Wóz asenizacyjny MPR-1/ Wóz asenizacyjny MP-1/ Wóz asenizacyjny MPR-1/ Wóz asenizacyjny MP-1/ Wóz asenizacyjny MP-1/ Wóz asenizacyjny MPR-2/ Wóz asenizacyjny MPR-2/ Wóz asenizacyjny MPR-2S/ Wóz asenizacyjny MPR-2/ Wóz asenizacyjny MPR-2S/ Wóz asenizacyjny MPR-2/ Wóz asenizacyjny MPR-2S/ Wóz asenizacyjny MPR-2/ Wóz asenizacyjny MPR-2S/ Wóz asenizacyjny MPR-2S/ Wóz asenizacyjny MPR-2S/ Wóz asenizacyjny MPR-2S/

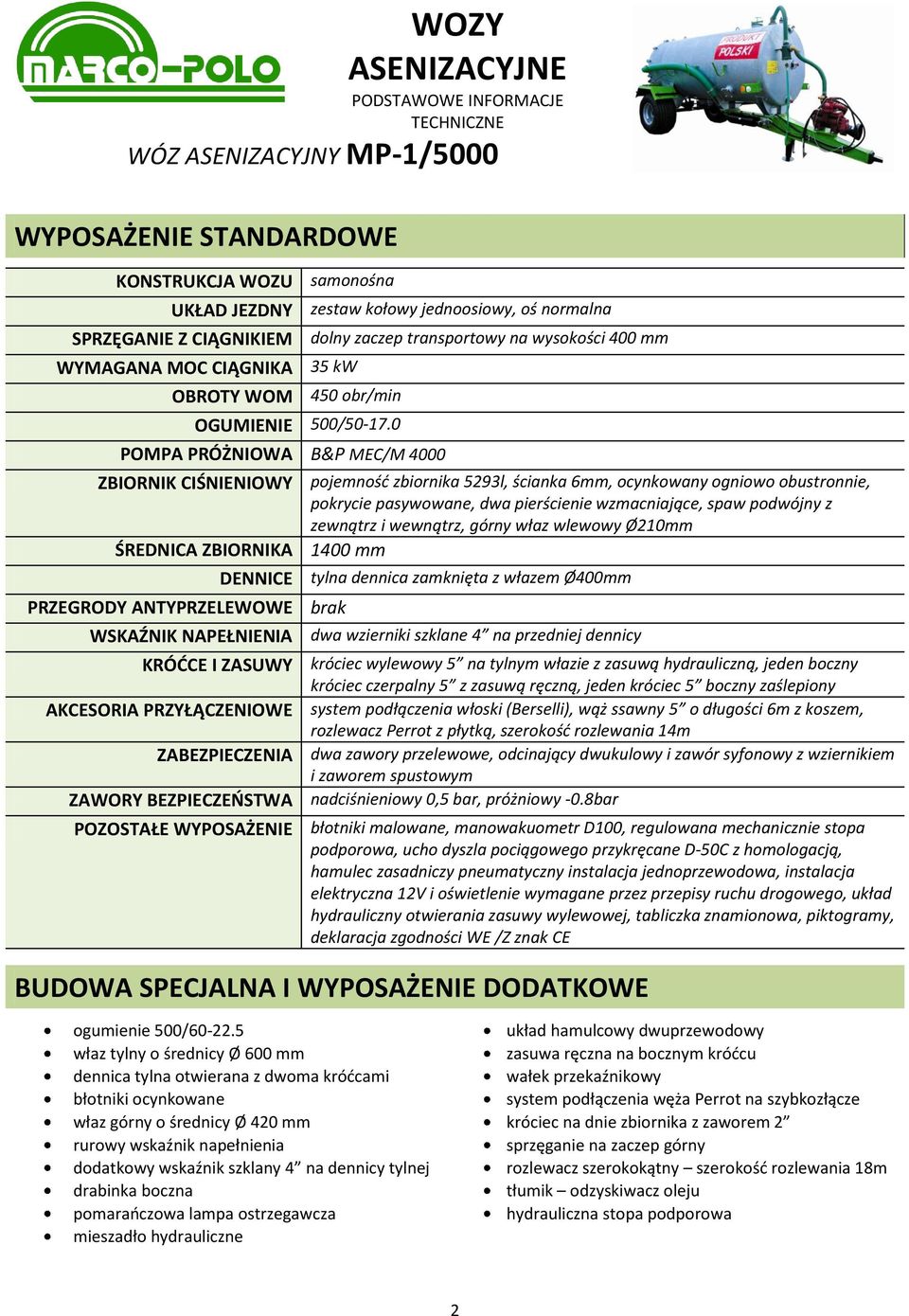

3 WÓZ ASENIZACYJNY MP-1/5000 KONSTRUKCJA WOZU UKŁAD JEZDNY SPRZĘGANIE Z CIĄGNIKIEM WYMAGANA MOC CIĄGNIKA OBROTY WOM samonośna zestaw kołowy jednoosiowy, oś normalna dolny zaczep transportowy na wysokości 400 mm 35 kw 450 obr/min OGUMIENIE 500/ POMPA PRÓŻNIOWA B&P MEC/M 4000 ZBIORNIK CIŚNIENIOWY ŚREDNICA ZBIORNIKA DENNICE PRZEGRODY ANTYPRZELEWOWE WSKAŹNIK NAPEŁNIENIA KRÓDCE I ZASUWY AKCESORIA PRZYŁĄCZENIOWE ZABEZPIECZENIA ZAWORY BEZPIECZEOSTWA POZOSTAŁE WYPOSAŻENIE pojemnośd zbiornika 5293l, ścianka 6mm, ocynkowany ogniowo obustronnie, zewnątrz i wewnątrz, górny właz wlewowy Ø210mm 1400 mm tylna dennica zamknięta z włazem Ø400mm brak dwa wzierniki szklane 4 na przedniej dennicy króciec wylewowy 5 na tylnym włazie z zasuwą hydrauliczną, jeden boczny system podłączenia włoski (Berselli), wąż ssawny 5 o długości 6m z koszem, dwa zawory przelewowe, odcinający dwukulowy i zawór syfonowy z wziernikiem i zaworem spustowym nadciśnieniowy 0,5 bar, próżniowy -0.8bar błotniki malowane, manowakuometr D100, regulowana mechanicznie stopa elektryczna 12V i oświetlenie wymagane przez przepisy ruchu drogowego, układ hydrauliczny otwierania zasuwy wylewowej, tabliczka znamionowa, piktogramy, deklaracja zgodności WE /Z znak CE ogumienie 500/ właz tylny o średnicy Ø 600 mm dennica tylna otwierana z dwoma kródcami właz górny o średnicy Ø 420 mm pomaraoczowa lampa ostrzegawcza zasuwa ręczna na bocznym kródcu tłumik odzyskiwacz oleju 2

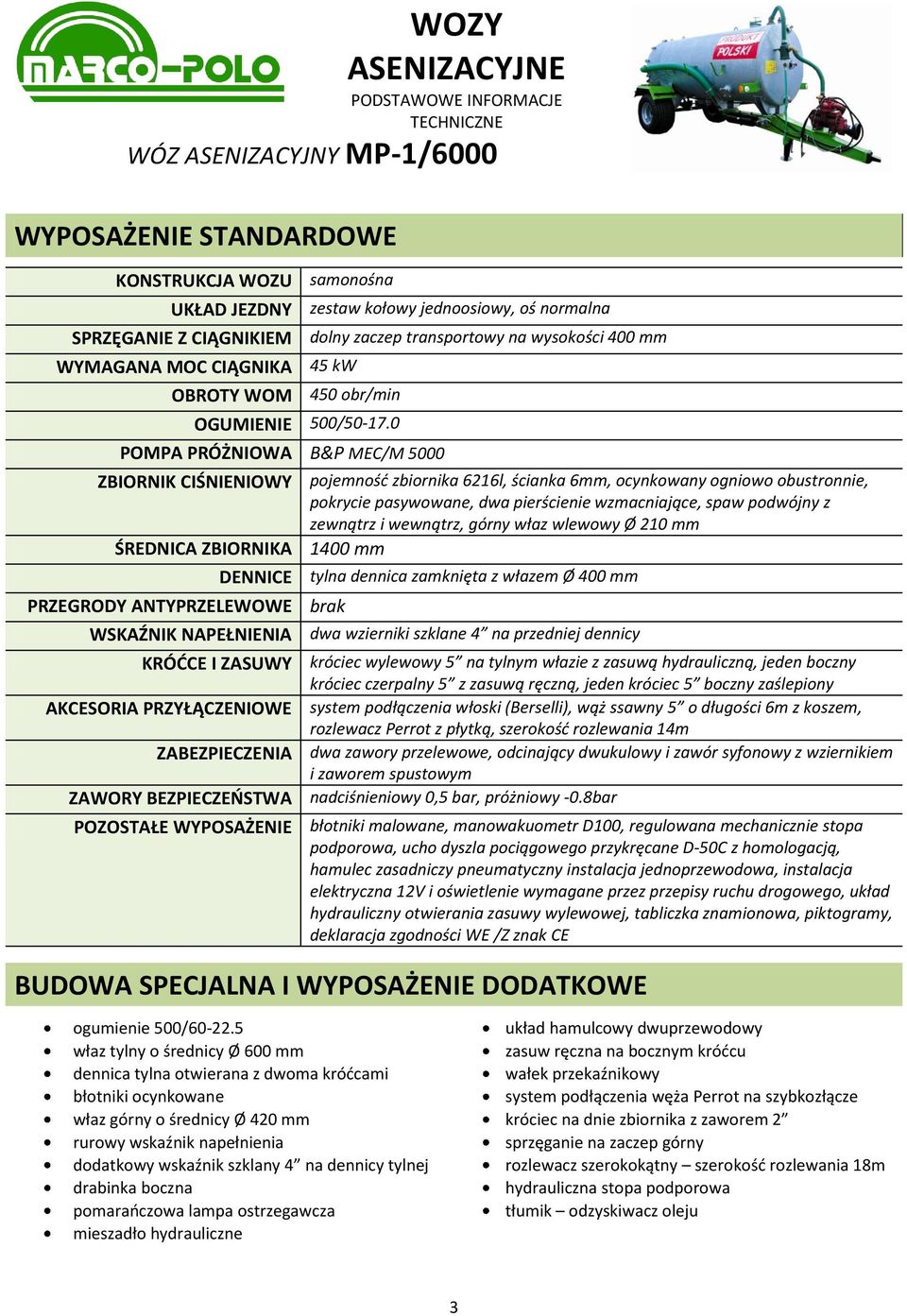

4 WÓZ ASENIZACYJNY MP-1/6000 KONSTRUKCJA WOZU UKŁAD JEZDNY SPRZĘGANIE Z CIĄGNIKIEM WYMAGANA MOC CIĄGNIKA OBROTY WOM samonośna zestaw kołowy jednoosiowy, oś normalna dolny zaczep transportowy na wysokości 400 mm 45 kw 450 obr/min OGUMIENIE 500/ POMPA PRÓŻNIOWA B&P MEC/M 5000 ZBIORNIK CIŚNIENIOWY ŚREDNICA ZBIORNIKA DENNICE PRZEGRODY ANTYPRZELEWOWE WSKAŹNIK NAPEŁNIENIA KRÓDCE I ZASUWY AKCESORIA PRZYŁĄCZENIOWE ZABEZPIECZENIA ZAWORY BEZPIECZEOSTWA POZOSTAŁE WYPOSAŻENIE pojemnośd zbiornika 6216l, ścianka 6mm, ocynkowany ogniowo obustronnie, 1400 mm tylna dennica zamknięta z włazem Ø 400 mm brak dwa wzierniki szklane 4 na przedniej dennicy króciec wylewowy 5 na tylnym włazie z zasuwą hydrauliczną, jeden boczny system podłączenia włoski (Berselli), wąż ssawny 5 o długości 6m z koszem, dwa zawory przelewowe, odcinający dwukulowy i zawór syfonowy z wziernikiem i zaworem spustowym nadciśnieniowy 0,5 bar, próżniowy -0.8bar błotniki malowane, manowakuometr D100, regulowana mechanicznie stopa elektryczna 12V i oświetlenie wymagane przez przepisy ruchu drogowego, układ hydrauliczny otwierania zasuwy wylewowej, tabliczka znamionowa, piktogramy, deklaracja zgodności WE /Z znak CE ogumienie 500/ właz tylny o średnicy Ø 600 mm dennica tylna otwierana z dwoma kródcami właz górny o średnicy Ø 420 mm pomaraoczowa lampa ostrzegawcza zasuw ręczna na bocznym kródcu tłumik odzyskiwacz oleju 3

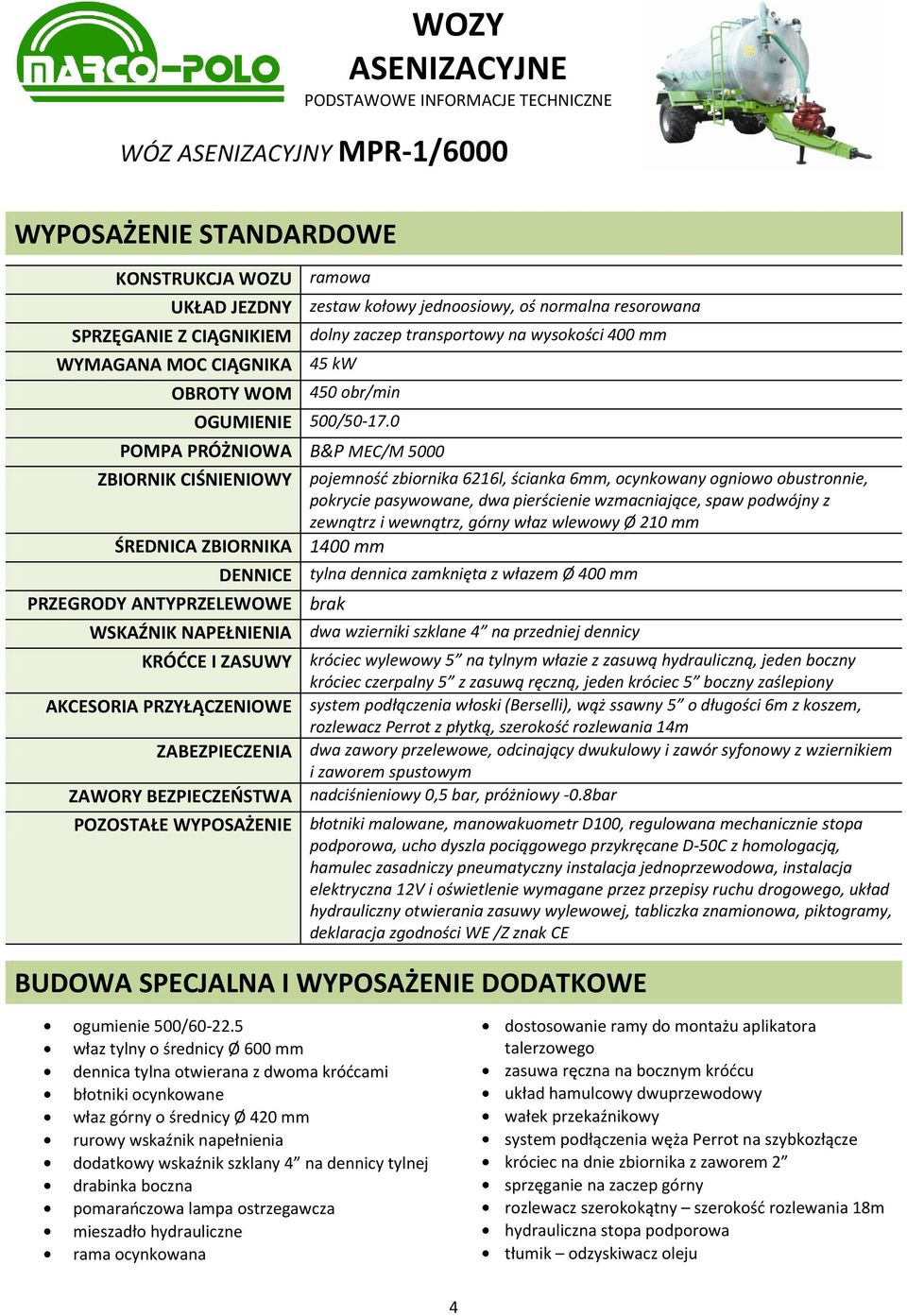

5 WÓZ ASENIZACYJNY MPR-1/6000 KONSTRUKCJA WOZU UKŁAD JEZDNY SPRZĘGANIE Z CIĄGNIKIEM WYMAGANA MOC CIĄGNIKA OBROTY WOM ramowa zestaw kołowy jednoosiowy, oś normalna resorowana dolny zaczep transportowy na wysokości 400 mm 45 kw 450 obr/min OGUMIENIE 500/ POMPA PRÓŻNIOWA B&P MEC/M 5000 ZBIORNIK CIŚNIENIOWY ŚREDNICA ZBIORNIKA DENNICE PRZEGRODY ANTYPRZELEWOWE WSKAŹNIK NAPEŁNIENIA KRÓDCE I ZASUWY AKCESORIA PRZYŁĄCZENIOWE ZABEZPIECZENIA ZAWORY BEZPIECZEOSTWA POZOSTAŁE WYPOSAŻENIE pojemnośd zbiornika 6216l, ścianka 6mm, ocynkowany ogniowo obustronnie, 1400 mm tylna dennica zamknięta z włazem Ø 400 mm brak dwa wzierniki szklane 4 na przedniej dennicy króciec wylewowy 5 na tylnym włazie z zasuwą hydrauliczną, jeden boczny system podłączenia włoski (Berselli), wąż ssawny 5 o długości 6m z koszem, dwa zawory przelewowe, odcinający dwukulowy i zawór syfonowy z wziernikiem i zaworem spustowym nadciśnieniowy 0,5 bar, próżniowy -0.8bar błotniki malowane, manowakuometr D100, regulowana mechanicznie stopa elektryczna 12V i oświetlenie wymagane przez przepisy ruchu drogowego, układ hydrauliczny otwierania zasuwy wylewowej, tabliczka znamionowa, piktogramy, deklaracja zgodności WE /Z znak CE ogumienie 500/ właz tylny o średnicy Ø 600 mm dennica tylna otwierana z dwoma kródcami właz górny o średnicy Ø 420 mm pomaraoczowa lampa ostrzegawcza dostosowanie ramy do montażu aplikatora talerzowego zasuwa ręczna na bocznym kródcu tłumik odzyskiwacz oleju 4

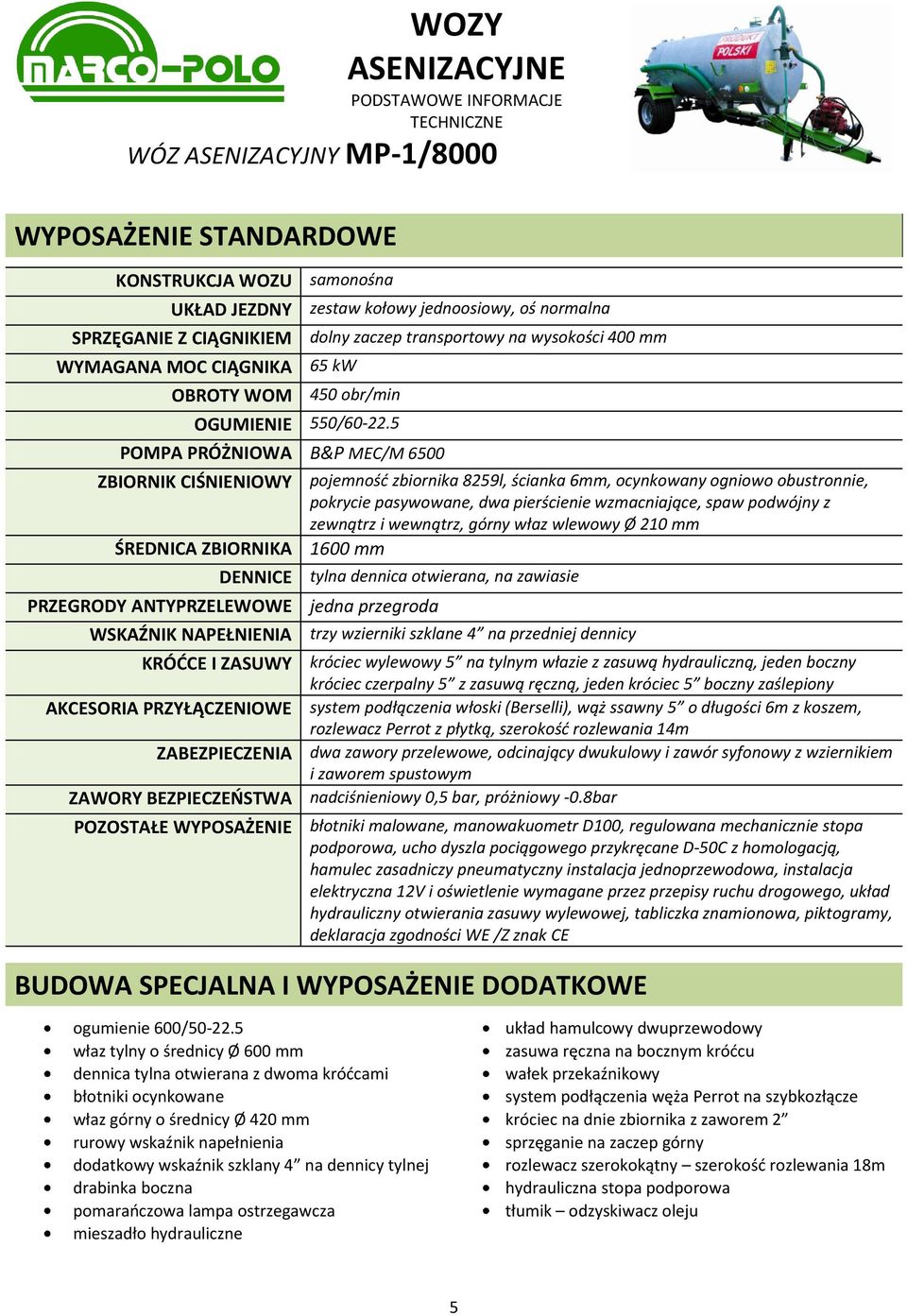

6 WÓZ ASENIZACYJNY MP-1/8000 KONSTRUKCJA WOZU UKŁAD JEZDNY SPRZĘGANIE Z CIĄGNIKIEM WYMAGANA MOC CIĄGNIKA OBROTY WOM samonośna zestaw kołowy jednoosiowy, oś normalna dolny zaczep transportowy na wysokości 400 mm 65 kw 450 obr/min OGUMIENIE 550/ POMPA PRÓŻNIOWA B&P MEC/M 6500 ZBIORNIK CIŚNIENIOWY ŚREDNICA ZBIORNIKA DENNICE PRZEGRODY ANTYPRZELEWOWE WSKAŹNIK NAPEŁNIENIA KRÓDCE I ZASUWY AKCESORIA PRZYŁĄCZENIOWE ZABEZPIECZENIA ZAWORY BEZPIECZEOSTWA POZOSTAŁE WYPOSAŻENIE pojemnośd zbiornika 8259l, ścianka 6mm, ocynkowany ogniowo obustronnie, 1600 mm tylna dennica otwierana, na zawiasie jedna przegroda trzy wzierniki szklane 4 na przedniej dennicy króciec wylewowy 5 na tylnym włazie z zasuwą hydrauliczną, jeden boczny system podłączenia włoski (Berselli), wąż ssawny 5 o długości 6m z koszem, dwa zawory przelewowe, odcinający dwukulowy i zawór syfonowy z wziernikiem i zaworem spustowym nadciśnieniowy 0,5 bar, próżniowy -0.8bar błotniki malowane, manowakuometr D100, regulowana mechanicznie stopa elektryczna 12V i oświetlenie wymagane przez przepisy ruchu drogowego, układ hydrauliczny otwierania zasuwy wylewowej, tabliczka znamionowa, piktogramy, deklaracja zgodności WE /Z znak CE ogumienie 600/ właz tylny o średnicy Ø 600 mm dennica tylna otwierana z dwoma kródcami właz górny o średnicy Ø 420 mm pomaraoczowa lampa ostrzegawcza zasuwa ręczna na bocznym kródcu tłumik odzyskiwacz oleju 5

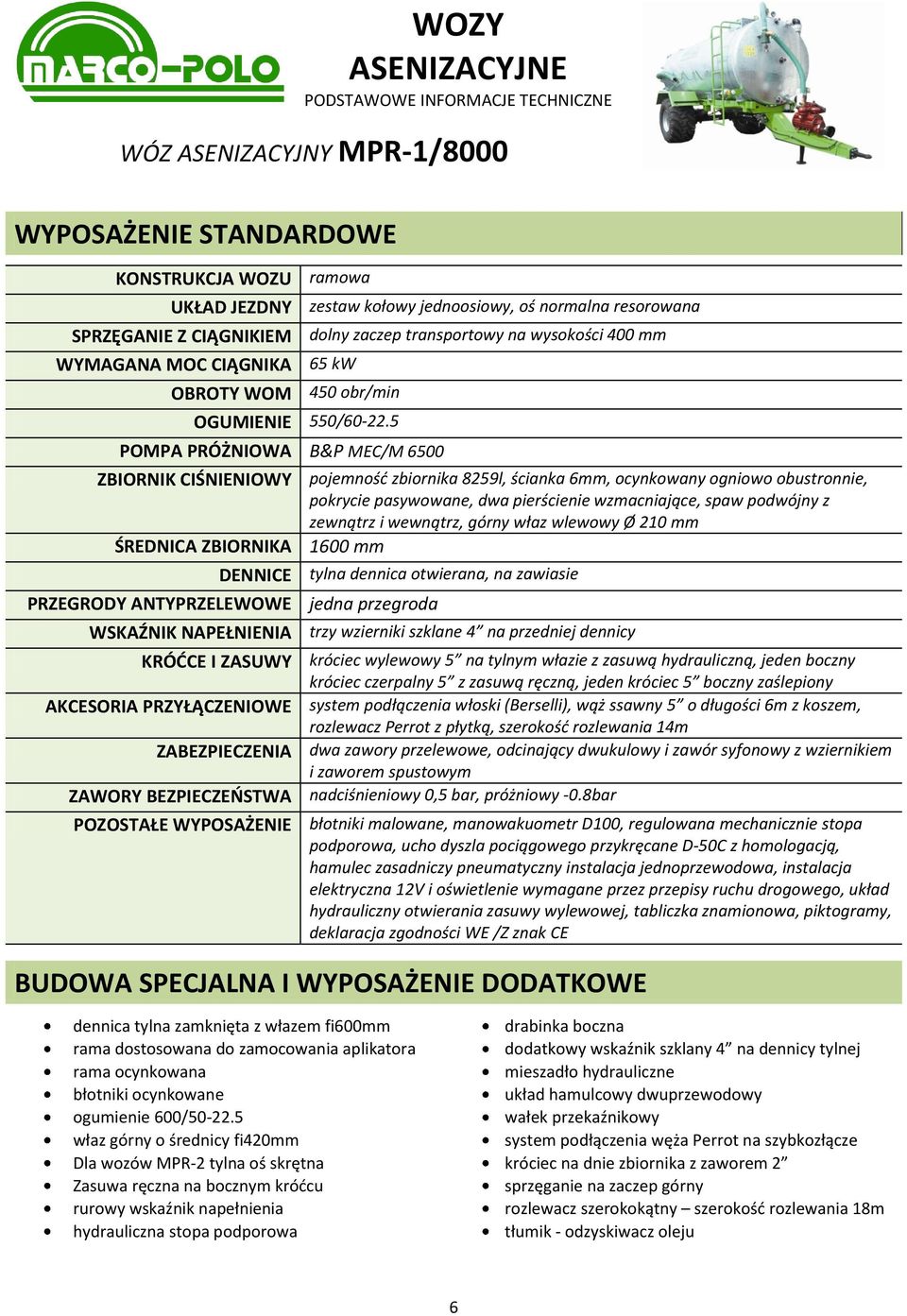

7 WÓZ ASENIZACYJNY MPR-1/8000 UKŁAD JEZDNY zestaw kołowy jednoosiowy, oś normalna resorowana WYMAGANA MOC CIĄGNIKA 65 kw OGUMIENIE 550/ POMPA PRÓŻNIOWA B&P MEC/M 6500 ZBIORNIK CIŚNIENIOWY pojemnośd zbiornika 8259l, ścianka 6mm, ocynkowany ogniowo obustronnie, ŚREDNICA ZBIORNIKA 1600 mm PRZEGRODY ANTYPRZELEWOWE jedna przegroda WSKAŹNIK NAPEŁNIENIA trzy wzierniki szklane 4 na przedniej dennicy KRÓDCE I ZASUWY króciec wylewowy 5 na tylnym włazie z zasuwą hydrauliczną, jeden boczny AKCESORIA PRZYŁĄCZENIOWE system podłączenia włoski (Berselli), wąż ssawny 5 o długości 6m z koszem, ZABEZPIECZENIA dwa zawory przelewowe, odcinający dwukulowy i zawór syfonowy z wziernikiem i zaworem spustowym POZOSTAŁE WYPOSAŻENIE błotniki malowane, manowakuometr D100, regulowana mechanicznie stopa elektryczna 12V i oświetlenie wymagane przez przepisy ruchu drogowego, układ hydrauliczny otwierania zasuwy wylewowej, tabliczka znamionowa, piktogramy, deklaracja zgodności WE /Z znak CE ogumienie 600/ Dla wozów MPR-2 tylna oś skrętna tłumik - odzyskiwacz oleju 6

8 WÓZ ASENIZACYJNY MP-1/9000 KONSTRUKCJA WOZU UKŁAD JEZDNY SPRZĘGANIE Z CIĄGNIKIEM WYMAGANA MOC CIĄGNIKA OBROTY WOM samonośna zestaw kołowy jednoosiowy, oś normalna dolny zaczep transportowy na wysokości 400 mm 70 kw 450 obr/min OGUMIENIE 550/ POMPA PRÓŻNIOWA B&P MEC/M 8000 ZBIORNIK CIŚNIENIOWY ŚREDNICA ZBIORNIKA DENNICE PRZEGRODY ANTYPRZELEWOWE WSKAŹNIK NAPEŁNIENIA KRÓDCE I ZASUWY AKCESORIA PRZYŁĄCZENIOWE ZABEZPIECZENIA ZAWORY BEZPIECZEOSTWA POZOSTAŁE WYPOSAŻENIE pojemnośd zbiornika 9320l, ścianka 6mm, ocynkowany ogniowo obustronnie, 1600 mm tylna dennica otwierana, na zawiasie jedna przegroda trzy wzierniki szklane 4 na przedniej dennicy króciec wylewowy 5 na tylnym włazie z zasuwą hydrauliczną, jeden boczny system podłączenia włoski (Berselli), wąż ssawny 5 o długości 6m z koszem, dwa zawory przelewowe, odcinający dwukulowy i zawór syfonowy z wziernikiem i zaworem spustowym nadciśnieniowy 0,5 bar, próżniowy -0.8bar błotniki malowane, manowakuometr D100, regulowana mechanicznie stopa elektryczna 12V i oświetlenie wymagane przez przepisy ruchu drogowego, układ hydrauliczny otwierania zasuwy wylewowej, tabliczka znamionowa, piktogramy, deklaracja zgodności WE /Z znak CE ogumienie 600/ właz tylny o średnicy Ø 600 mm dennica tylna otwierana z dwoma kródcami właz górny o średnicy Ø 420 mm pomaraoczowa lampa ostrzegawcza zasuwa ręczna na bocznym kródcu tłumik odzyskiwacz oleju 7

9 WÓZ ASENIZACYJNY MP-1/10000 KONSTRUKCJA WOZU UKŁAD JEZDNY SPRZĘGANIE Z CIĄGNIKIEM WYMAGANA MOC CIĄGNIKA OBROTY WOM samonośna zestaw kołowy jednoosiowy, oś normalna dolny zaczep transportowy na wysokości 400 mm 85 kw 450 obr/min OGUMIENIE 600/ POMPA PRÓŻNIOWA B&P MEC/M 6500 ZBIORNIK CIŚNIENIOWY ŚREDNICA ZBIORNIKA DENNICE PRZEGRODY ANTYPRZELEWOWE WSKAŹNIK NAPEŁNIENIA KRÓDCE I ZASUWY AKCESORIA PRZYŁĄCZENIOWE ZABEZPIECZENIA ZAWORY BEZPIECZEOSTWA POZOSTAŁE WYPOSAŻENIE pojemnośd zbiornika 10520l, ścianka 6mm, ocynkowany ogniowo obustronnie, 1600 mm tylna dennica otwierana, na zawiasie dwie przegrody trzy wzierniki szklane 4 na przedniej dennicy króciec wylewowy 5 na tylnym włazie z zasuwą hydrauliczną, jeden boczny system podłączenia włoski (Berselli), wąż ssawny 5 o długości 6m z koszem, dwa zawory przelewowe, odcinający dwukulowy i zawór syfonowy z wziernikiem i zaworem spustowym nadciśnieniowy 0,5 bar, próżniowy -0.8bar błotniki malowane, manowakuometr D100, regulowana mechanicznie stopa elektryczna 12V i oświetlenie wymagane przez przepisy ruchu drogowego, układ hydrauliczny otwierania zasuwy wylewowej, tabliczka znamionowa, piktogramy, deklaracja zgodności WE /Z znak CE ogumienie 700/ właz tylny o średnicy Ø 600 mm dennica tylna otwierana z dwoma kródcami właz górny o średnicy Ø 420 mm pomaraoczowa lampa ostrzegawcza zasuwa ręczna na bocznym kródcu tłumik odzyskiwacz oleju 8

10 WÓZ ASENIZACYJNY MPR-2/8000 UKŁAD JEZDNY zestaw kołowy dwuosiowy, resorowany tandem, dwie osie normalne WYMAGANA MOC CIĄGNIKA 65 kw OGUMIENIE 500/ POMPA PRÓŻNIOWA B&P MEC/M 6500 ZBIORNIK CIŚNIENIOWY pojemnośd zbiornika 8259l, ścianka 6mm, ocynkowany ogniowo obustronnie, ŚREDNICA ZBIORNIKA 1600 mm PRZEGRODY ANTYPRZELEWOWE jedna przegroda WSKAŹNIK NAPEŁNIENIA trzy wzierniki szklane 4 na przedniej dennicy KRÓDCE I ZASUWY króciec wylewowy 5 na tylnym włazie z zasuwą hydrauliczną, jeden boczny AKCESORIA PRZYŁĄCZENIOWE system podłączenia włoski (Berselli), wąż ssawny 5 o długości 6m z koszem, ZABEZPIECZENIA dwa zawory przelewowe, odcinający dwukulowy i zawór syfonowy z wziernikiem i zaworem spustowym POZOSTAŁE WYPOSAŻENIE błotniki malowane, manowakuometr D100, regulowana mechanicznie stopa elektryczna 12V i oświetlenie wymagane przez przepisy ruchu drogowego, układ hydrauliczny otwierania zasuwy wylewowej, tabliczka znamionowa, piktogramy, deklaracja zgodności WE /Z znak CE ogumienie 600/ Dla wozów MPR-2 tylna oś skrętna tłumik - odzyskiwacz oleju 9

11 WÓZ ASENIZACYJNY MPR-2/9000 UKŁAD JEZDNY zestaw kołowy dwuosiowy, resorowany tandem, dwie osie normalne WYMAGANA MOC CIĄGNIKA 70 kw OGUMIENIE 500/ POMPA PRÓŻNIOWA B&P MEC/M 8000 ZBIORNIK CIŚNIENIOWY pojemnośd zbiornika 9320l, ścianka 6mm, ocynkowany ogniowo obustronnie, ŚREDNICA ZBIORNIKA 1600 mm PRZEGRODY ANTYPRZELEWOWE jedna przegroda WSKAŹNIK NAPEŁNIENIA trzy wzierniki szklane 4 na przedniej dennicy KRÓDCE I ZASUWY króciec wylewowy 5 na tylnym włazie z zasuwą hydrauliczną, jeden boczny AKCESORIA PRZYŁĄCZENIOWE system podłączenia włoski (Berselli), wąż ssawny 5 o długości 6m z koszem, ZABEZPIECZENIA dwa zawory przelewowe, odcinający dwukulowy i zawór syfonowy z wziernikiem i zaworem spustowym POZOSTAŁE WYPOSAŻENIE błotniki malowane, manowakuometr D100, regulowana mechanicznie stopa elektryczna 12V i oświetlenie wymagane przez przepisy ruchu drogowego, układ hydrauliczny otwierania zasuwy wylewowej, tabliczka znamionowa, piktogramy, deklaracja zgodności WE /Z znak CE ogumienie 600/ Dla wozów MPR-2 tylna oś skrętna dyszel resorowany wzdłużnie tłumik - odzyskiwacz oleju 10

12 WÓZ ASENIZACYJNY MPR-2S/9000 UKŁAD JEZDNY zestaw kołowy dwuosiowy, resorowany tandem, tylna oś skrętna WYMAGANA MOC CIĄGNIKA 70 kw OGUMIENIE 500/ POMPA PRÓŻNIOWA B&P MEC/M 8000 ZBIORNIK CIŚNIENIOWY pojemnośd zbiornika 9320l, ścianka 6mm, ocynkowany ogniowo obustronnie, ŚREDNICA ZBIORNIKA 1600 mm PRZEGRODY ANTYPRZELEWOWE jedna przegroda WSKAŹNIK NAPEŁNIENIA trzy wzierniki szklane 4 na przedniej dennicy KRÓDCE I ZASUWY króciec wylewowy 5 na tylnym włazie z zasuwą hydrauliczną, jeden boczny AKCESORIA PRZYŁĄCZENIOWE system podłączenia włoski (Berselli), wąż ssawny 5 o długości 6m z koszem, ZABEZPIECZENIA dwa zawory przelewowe, odcinający dwukulowy i zawór syfonowy z wziernikiem i zaworem spustowym POZOSTAŁE WYPOSAŻENIE błotniki malowane, manowakuometr D100, regulowana mechanicznie stopa elektryczna 12V i oświetlenie wymagane przez przepisy ruchu drogowego, układ hydrauliczny otwierania zasuwy wylewowej, tabliczka znamionowa, piktogramy, deklaracja zgodności WE /Z znak CE ogumienie 600/ Dla wozów MPR-2 tylna oś skrętna dyszel resorowany wzdłużnie tłumik - odzyskiwacz oleju 11

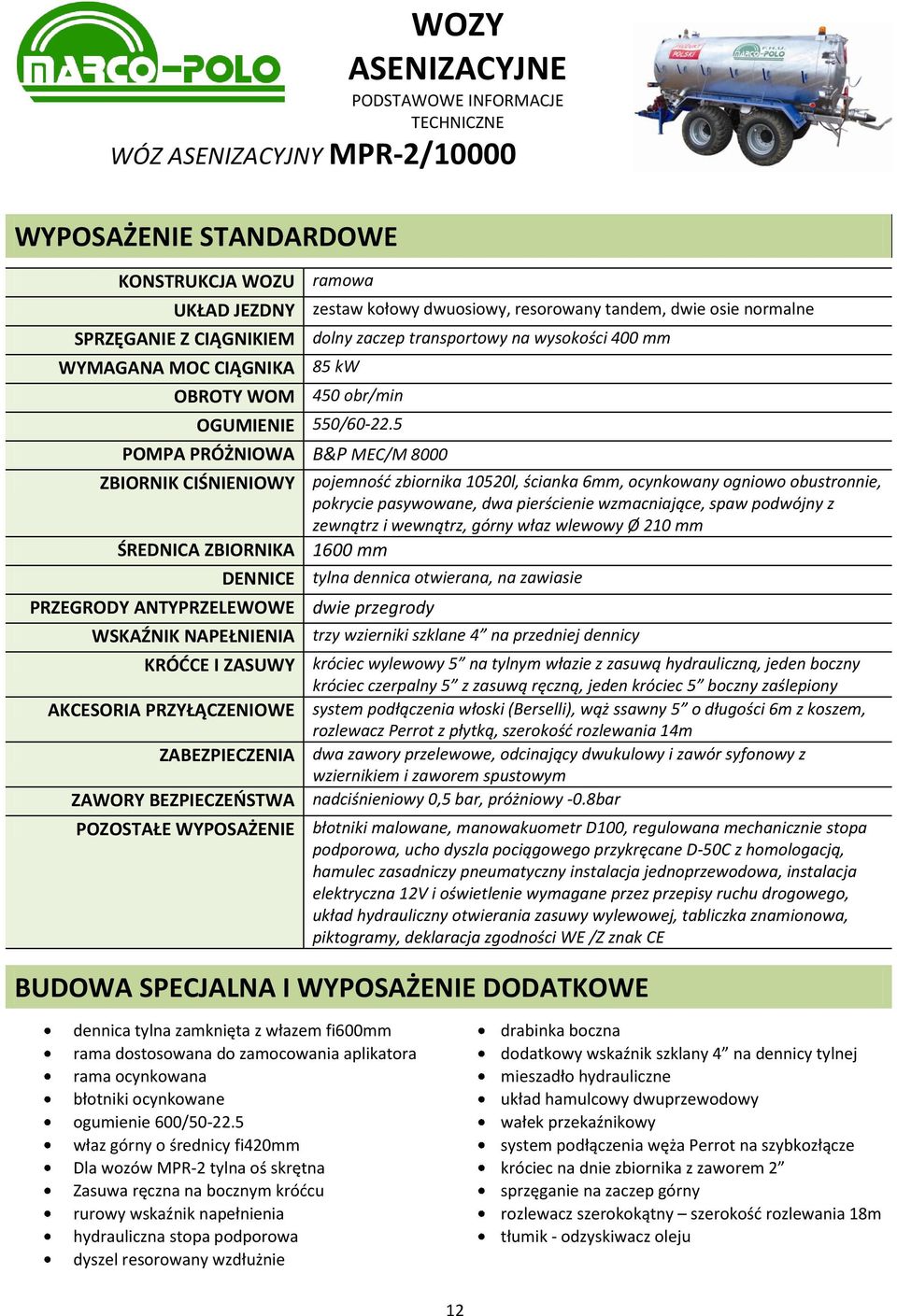

13 WÓZ ASENIZACYJNY MPR-2/10000 UKŁAD JEZDNY zestaw kołowy dwuosiowy, resorowany tandem, dwie osie normalne WYMAGANA MOC CIĄGNIKA 85 kw OGUMIENIE 550/ POMPA PRÓŻNIOWA B&P MEC/M 8000 ZBIORNIK CIŚNIENIOWY pojemnośd zbiornika 10520l, ścianka 6mm, ocynkowany ogniowo obustronnie, ŚREDNICA ZBIORNIKA 1600 mm PRZEGRODY ANTYPRZELEWOWE dwie przegrody WSKAŹNIK NAPEŁNIENIA trzy wzierniki szklane 4 na przedniej dennicy KRÓDCE I ZASUWY króciec wylewowy 5 na tylnym włazie z zasuwą hydrauliczną, jeden boczny AKCESORIA PRZYŁĄCZENIOWE system podłączenia włoski (Berselli), wąż ssawny 5 o długości 6m z koszem, ZABEZPIECZENIA dwa zawory przelewowe, odcinający dwukulowy i zawór syfonowy z wziernikiem i zaworem spustowym POZOSTAŁE WYPOSAŻENIE błotniki malowane, manowakuometr D100, regulowana mechanicznie stopa elektryczna 12V i oświetlenie wymagane przez przepisy ruchu drogowego, układ hydrauliczny otwierania zasuwy wylewowej, tabliczka znamionowa, piktogramy, deklaracja zgodności WE /Z znak CE ogumienie 600/ Dla wozów MPR-2 tylna oś skrętna dyszel resorowany wzdłużnie tłumik - odzyskiwacz oleju 12

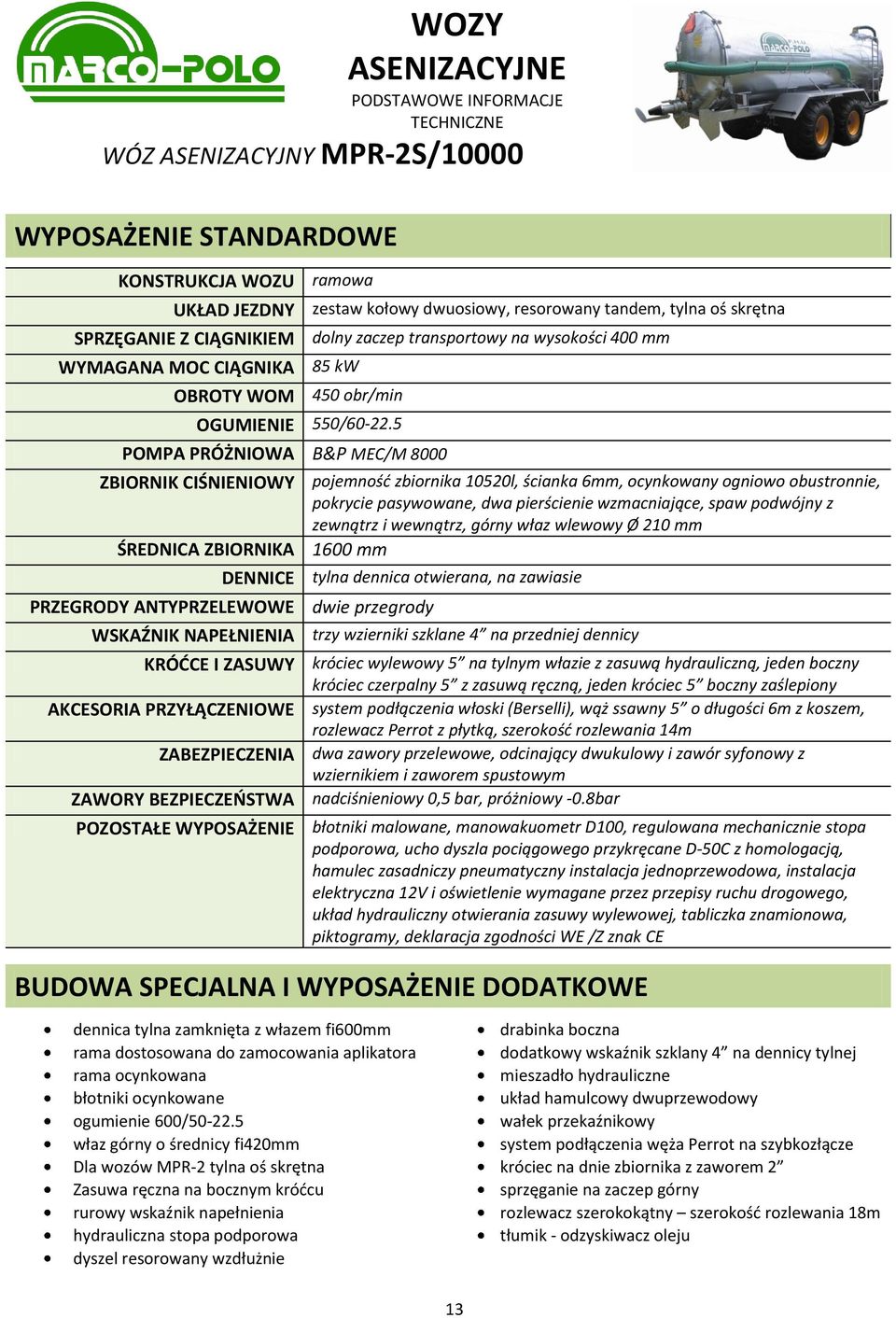

14 WÓZ ASENIZACYJNY MPR-2S/10000 UKŁAD JEZDNY zestaw kołowy dwuosiowy, resorowany tandem, tylna oś skrętna WYMAGANA MOC CIĄGNIKA 85 kw OGUMIENIE 550/ POMPA PRÓŻNIOWA B&P MEC/M 8000 ZBIORNIK CIŚNIENIOWY pojemnośd zbiornika 10520l, ścianka 6mm, ocynkowany ogniowo obustronnie, ŚREDNICA ZBIORNIKA 1600 mm PRZEGRODY ANTYPRZELEWOWE dwie przegrody WSKAŹNIK NAPEŁNIENIA trzy wzierniki szklane 4 na przedniej dennicy KRÓDCE I ZASUWY króciec wylewowy 5 na tylnym włazie z zasuwą hydrauliczną, jeden boczny AKCESORIA PRZYŁĄCZENIOWE system podłączenia włoski (Berselli), wąż ssawny 5 o długości 6m z koszem, ZABEZPIECZENIA dwa zawory przelewowe, odcinający dwukulowy i zawór syfonowy z wziernikiem i zaworem spustowym POZOSTAŁE WYPOSAŻENIE błotniki malowane, manowakuometr D100, regulowana mechanicznie stopa elektryczna 12V i oświetlenie wymagane przez przepisy ruchu drogowego, układ hydrauliczny otwierania zasuwy wylewowej, tabliczka znamionowa, piktogramy, deklaracja zgodności WE /Z znak CE ogumienie 600/ Dla wozów MPR-2 tylna oś skrętna dyszel resorowany wzdłużnie tłumik - odzyskiwacz oleju 13

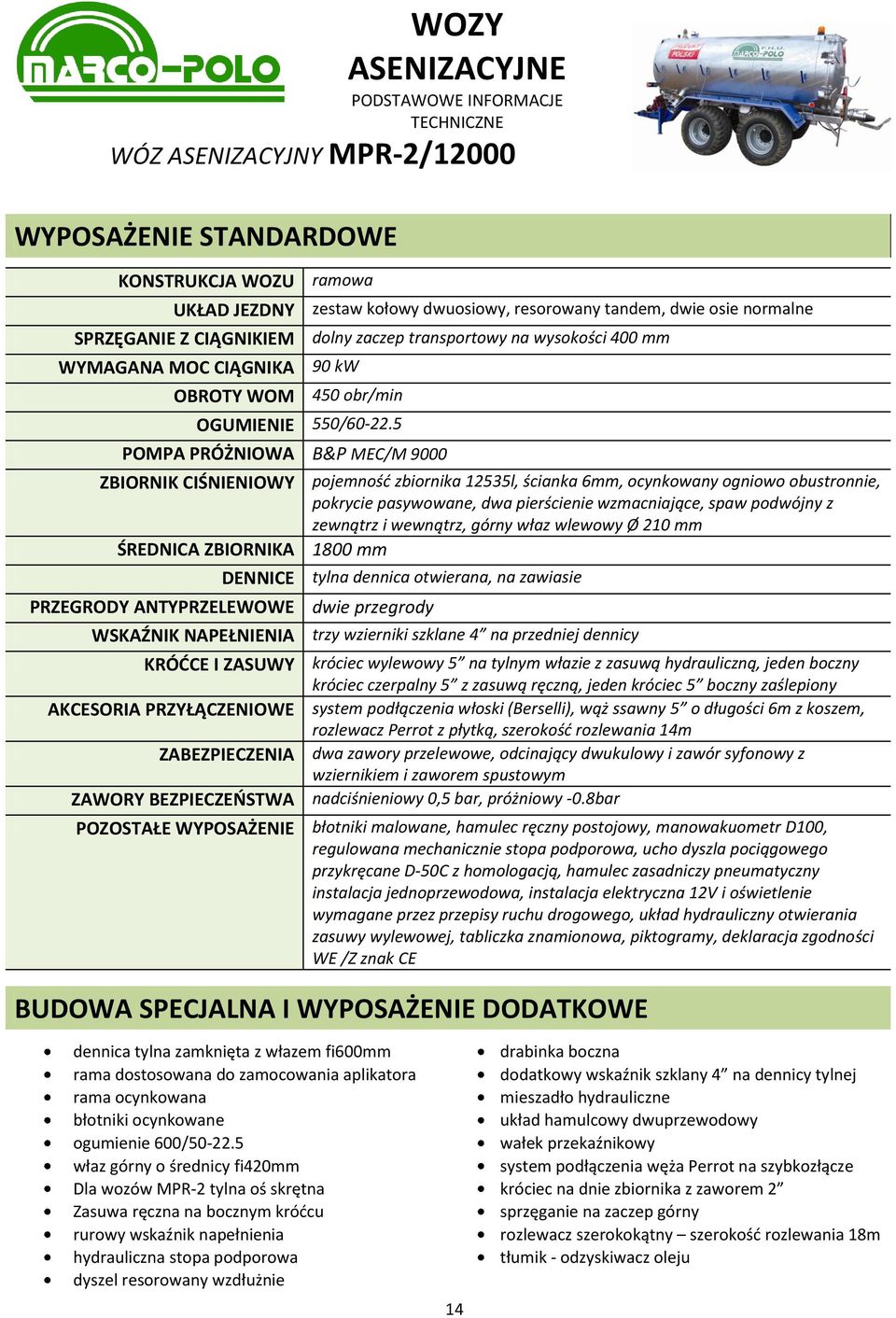

15 WÓZ ASENIZACYJNY MPR-2/12000 UKŁAD JEZDNY zestaw kołowy dwuosiowy, resorowany tandem, dwie osie normalne WYMAGANA MOC CIĄGNIKA 90 kw OGUMIENIE 550/ POMPA PRÓŻNIOWA B&P MEC/M 9000 ZBIORNIK CIŚNIENIOWY pojemnośd zbiornika 12535l, ścianka 6mm, ocynkowany ogniowo obustronnie, ŚREDNICA ZBIORNIKA 1800 mm PRZEGRODY ANTYPRZELEWOWE dwie przegrody WSKAŹNIK NAPEŁNIENIA trzy wzierniki szklane 4 na przedniej dennicy KRÓDCE I ZASUWY króciec wylewowy 5 na tylnym włazie z zasuwą hydrauliczną, jeden boczny AKCESORIA PRZYŁĄCZENIOWE system podłączenia włoski (Berselli), wąż ssawny 5 o długości 6m z koszem, ZABEZPIECZENIA dwa zawory przelewowe, odcinający dwukulowy i zawór syfonowy z wziernikiem i zaworem spustowym POZOSTAŁE WYPOSAŻENIE błotniki malowane, hamulec ręczny postojowy, manowakuometr D100, regulowana mechanicznie stopa podporowa, ucho dyszla pociągowego przykręcane D-50C z homologacją, hamulec zasadniczy pneumatyczny instalacja jednoprzewodowa, instalacja elektryczna 12V i oświetlenie wymagane przez przepisy ruchu drogowego, układ hydrauliczny otwierania zasuwy wylewowej, tabliczka znamionowa, piktogramy, deklaracja zgodności WE /Z znak CE ogumienie 600/ Dla wozów MPR-2 tylna oś skrętna dyszel resorowany wzdłużnie 14 tłumik - odzyskiwacz oleju

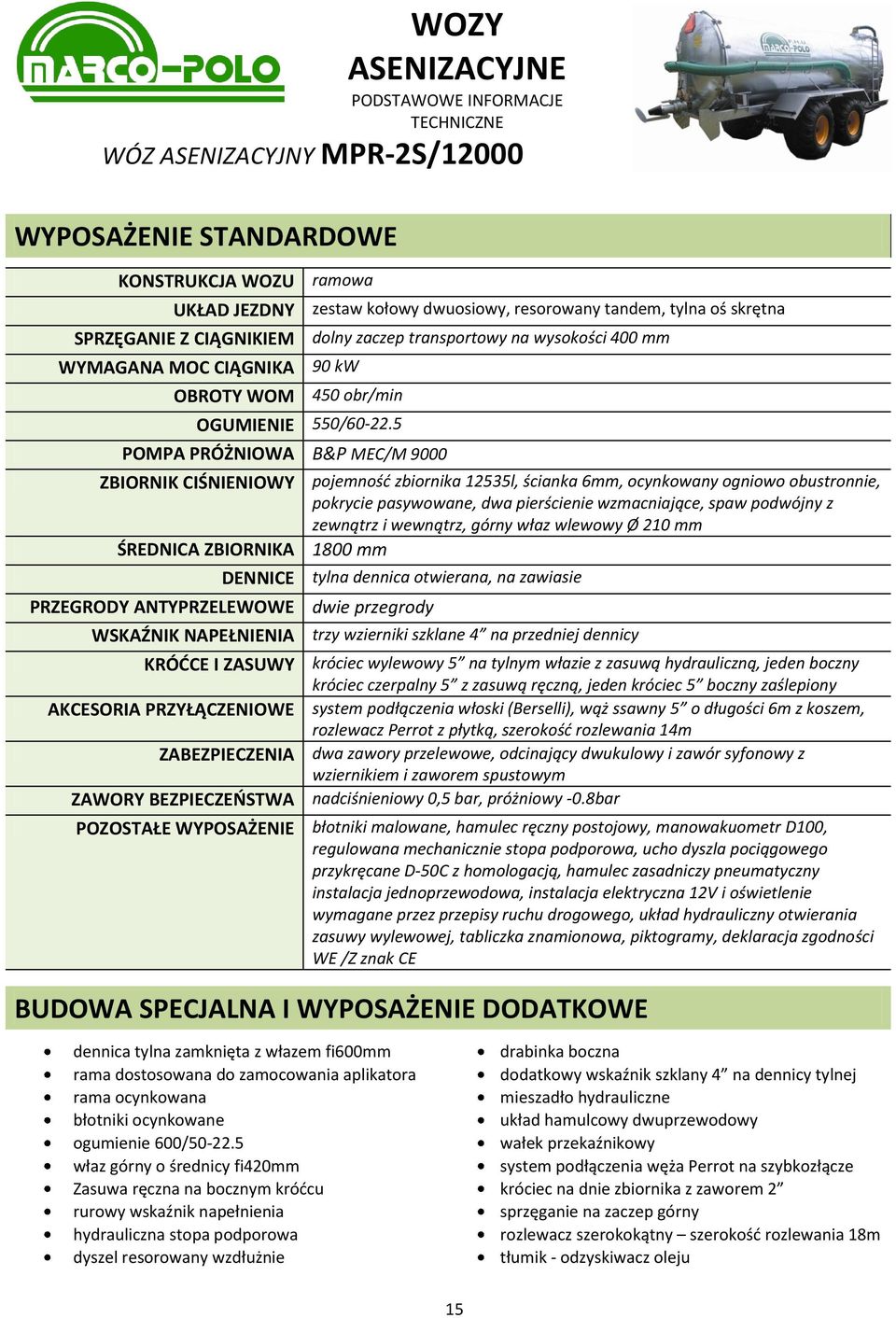

16 WÓZ ASENIZACYJNY MPR-2S/12000 UKŁAD JEZDNY zestaw kołowy dwuosiowy, resorowany tandem, tylna oś skrętna WYMAGANA MOC CIĄGNIKA 90 kw OGUMIENIE 550/ POMPA PRÓŻNIOWA B&P MEC/M 9000 ZBIORNIK CIŚNIENIOWY pojemnośd zbiornika 12535l, ścianka 6mm, ocynkowany ogniowo obustronnie, ŚREDNICA ZBIORNIKA 1800 mm PRZEGRODY ANTYPRZELEWOWE dwie przegrody WSKAŹNIK NAPEŁNIENIA trzy wzierniki szklane 4 na przedniej dennicy KRÓDCE I ZASUWY króciec wylewowy 5 na tylnym włazie z zasuwą hydrauliczną, jeden boczny AKCESORIA PRZYŁĄCZENIOWE system podłączenia włoski (Berselli), wąż ssawny 5 o długości 6m z koszem, ZABEZPIECZENIA dwa zawory przelewowe, odcinający dwukulowy i zawór syfonowy z wziernikiem i zaworem spustowym POZOSTAŁE WYPOSAŻENIE błotniki malowane, hamulec ręczny postojowy, manowakuometr D100, regulowana mechanicznie stopa podporowa, ucho dyszla pociągowego przykręcane D-50C z homologacją, hamulec zasadniczy pneumatyczny instalacja jednoprzewodowa, instalacja elektryczna 12V i oświetlenie wymagane przez przepisy ruchu drogowego, układ hydrauliczny otwierania zasuwy wylewowej, tabliczka znamionowa, piktogramy, deklaracja zgodności WE /Z znak CE ogumienie 600/ dyszel resorowany wzdłużnie tłumik - odzyskiwacz oleju 15

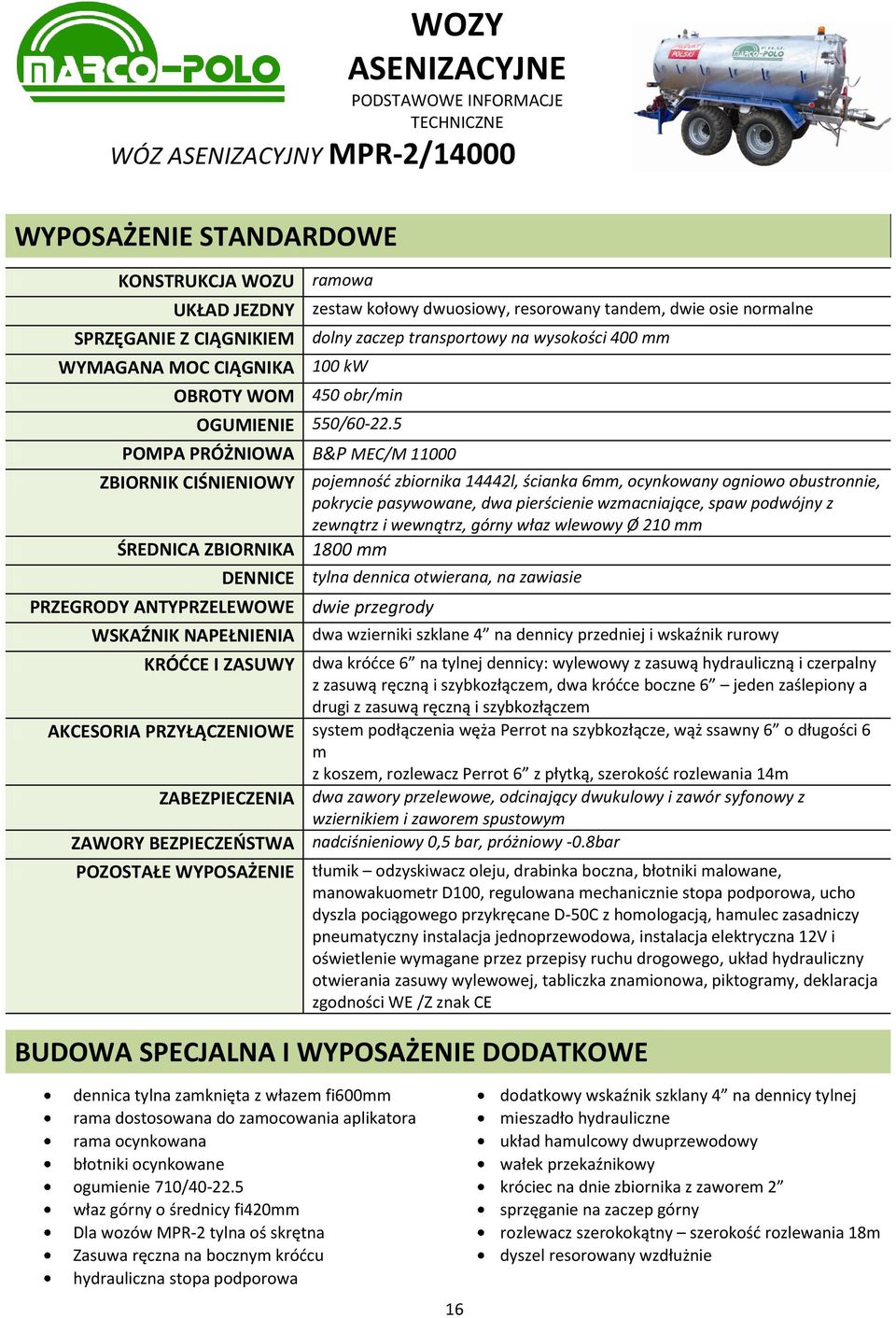

17 WÓZ ASENIZACYJNY MPR-2/14000 UKŁAD JEZDNY zestaw kołowy dwuosiowy, resorowany tandem, dwie osie normalne WYMAGANA MOC CIĄGNIKA 100 kw OGUMIENIE 550/ POMPA PRÓŻNIOWA B&P MEC/M ZBIORNIK CIŚNIENIOWY pojemnośd zbiornika 14442l, ścianka 6mm, ocynkowany ogniowo obustronnie, ŚREDNICA ZBIORNIKA 1800 mm PRZEGRODY ANTYPRZELEWOWE dwie przegrody WSKAŹNIK NAPEŁNIENIA dwa wzierniki szklane 4 na dennicy przedniej i wskaźnik rurowy KRÓDCE I ZASUWY dwa kródce 6 na tylnej dennicy: wylewowy z zasuwą hydrauliczną i czerpalny z zasuwą ręczną i szybkozłączem, dwa kródce boczne 6 jeden zaślepiony a drugi z zasuwą ręczną i szybkozłączem AKCESORIA PRZYŁĄCZENIOWE, wąż ssawny 6 o długości 6 m z koszem, rozlewacz Perrot 6 z płytką, szerokośd rozlewania 14m ZABEZPIECZENIA dwa zawory przelewowe, odcinający dwukulowy i zawór syfonowy z wziernikiem i zaworem spustowym POZOSTAŁE WYPOSAŻENIE tłumik odzyskiwacz oleju,, błotniki malowane, manowakuometr D100, regulowana mechanicznie stopa podporowa, ucho dyszla pociągowego przykręcane D-50C z homologacją, hamulec zasadniczy pneumatyczny instalacja jednoprzewodowa, instalacja elektryczna 12V i oświetlenie wymagane przez przepisy ruchu drogowego, układ hydrauliczny otwierania zasuwy wylewowej, tabliczka znamionowa, piktogramy, deklaracja zgodności WE /Z znak CE ogumienie 710/ Dla wozów MPR-2 tylna oś skrętna dyszel resorowany wzdłużnie 16

18 WÓZ ASENIZACYJNY MPR-2S/14000 UKŁAD JEZDNY zestaw kołowy dwuosiowy, resorowany tandem, tylna oś skrętna WYMAGANA MOC CIĄGNIKA 100 kw OGUMIENIE 550/ POMPA PRÓŻNIOWA B&P MEC/M ZBIORNIK CIŚNIENIOWY pojemnośd zbiornika 14442l, ścianka 6mm, ocynkowany ogniowo obustronnie, ŚREDNICA ZBIORNIKA 1800 mm PRZEGRODY ANTYPRZELEWOWE dwie przegrody WSKAŹNIK NAPEŁNIENIA dwa wzierniki szklane 4 na dennicy przedniej i wskaźnik rurowy KRÓDCE I ZASUWY dwa kródce 6 na tylnej dennicy: wylewowy z zasuwą hydrauliczną i czerpalny z zasuwą ręczną i szybkozłączem, dwa kródce boczne 6 jeden zaślepiony a drugi z zasuwą ręczną i szybkozłączem AKCESORIA PRZYŁĄCZENIOWE, wąż ssawny 6 o długości 6 m z koszem, rozlewacz Perrot 6 z płytką, szerokośd rozlewania 14m ZABEZPIECZENIA dwa zawory przelewowe, odcinający dwukulowy i zawór syfonowy z wziernikiem i zaworem spustowym POZOSTAŁE WYPOSAŻENIE tłumik odzyskiwacz oleju,, błotniki malowane, manowakuometr D100, regulowana mechanicznie stopa podporowa, ucho dyszla pociągowego przykręcane D-50C z homologacją, hamulec zasadniczy pneumatyczny instalacja jednoprzewodowa, instalacja elektryczna 12V i oświetlenie wymagane przez przepisy ruchu drogowego, układ hydrauliczny otwierania zasuwy wylewowej, tabliczka znamionowa, piktogramy, deklaracja zgodności WE /Z znak CE ogumienie 710/ dyszel resorowany wzdłużnie 17

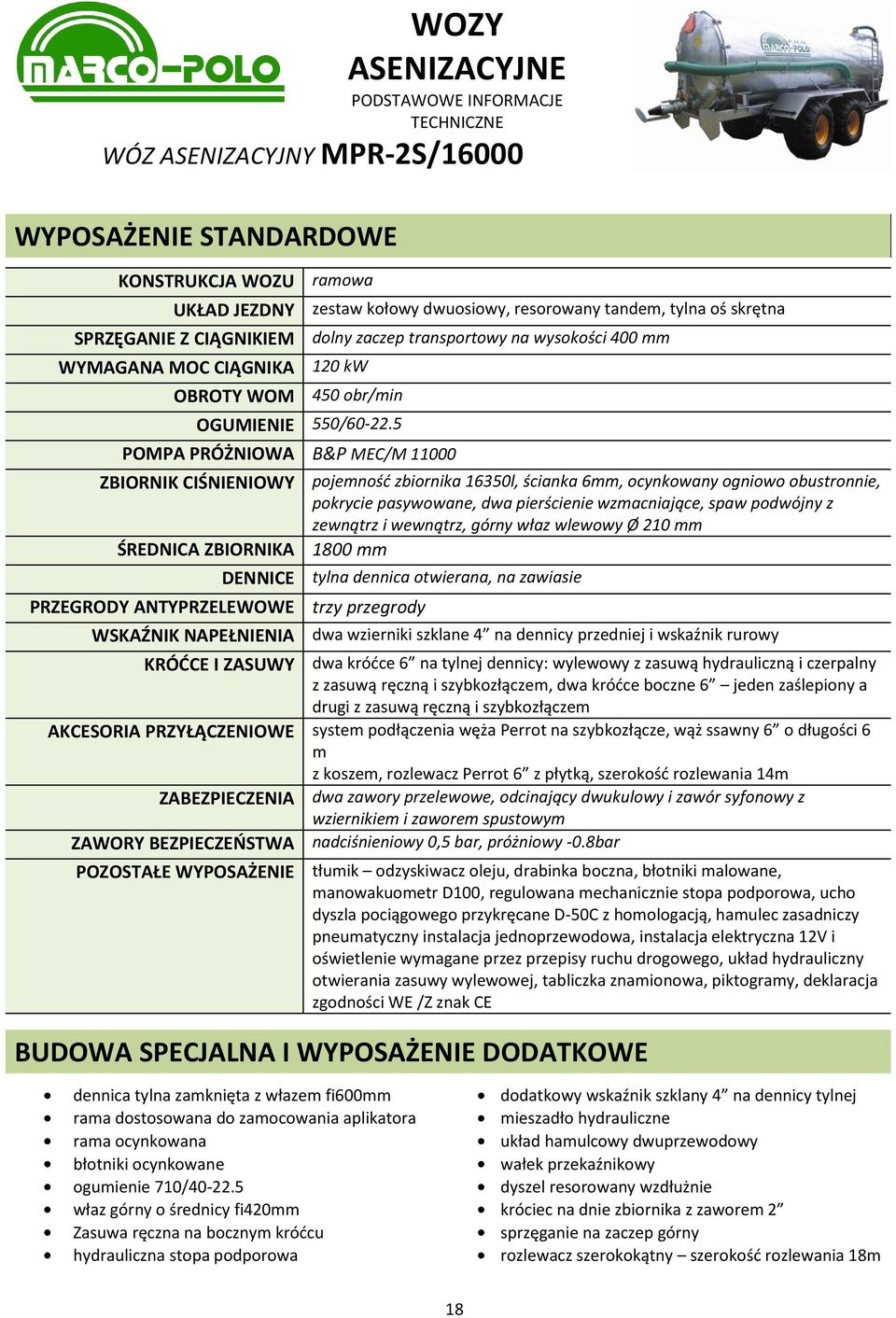

19 WÓZ ASENIZACYJNY MPR-2S/16000 UKŁAD JEZDNY zestaw kołowy dwuosiowy, resorowany tandem, tylna oś skrętna WYMAGANA MOC CIĄGNIKA 120 kw OGUMIENIE 550/ POMPA PRÓŻNIOWA B&P MEC/M ZBIORNIK CIŚNIENIOWY pojemnośd zbiornika 16350l, ścianka 6mm, ocynkowany ogniowo obustronnie, ŚREDNICA ZBIORNIKA 1800 mm PRZEGRODY ANTYPRZELEWOWE trzy przegrody WSKAŹNIK NAPEŁNIENIA dwa wzierniki szklane 4 na dennicy przedniej i wskaźnik rurowy KRÓDCE I ZASUWY dwa kródce 6 na tylnej dennicy: wylewowy z zasuwą hydrauliczną i czerpalny z zasuwą ręczną i szybkozłączem, dwa kródce boczne 6 jeden zaślepiony a drugi z zasuwą ręczną i szybkozłączem AKCESORIA PRZYŁĄCZENIOWE, wąż ssawny 6 o długości 6 m z koszem, rozlewacz Perrot 6 z płytką, szerokośd rozlewania 14m ZABEZPIECZENIA dwa zawory przelewowe, odcinający dwukulowy i zawór syfonowy z wziernikiem i zaworem spustowym POZOSTAŁE WYPOSAŻENIE tłumik odzyskiwacz oleju,, błotniki malowane, manowakuometr D100, regulowana mechanicznie stopa podporowa, ucho dyszla pociągowego przykręcane D-50C z homologacją, hamulec zasadniczy pneumatyczny instalacja jednoprzewodowa, instalacja elektryczna 12V i oświetlenie wymagane przez przepisy ruchu drogowego, układ hydrauliczny otwierania zasuwy wylewowej, tabliczka znamionowa, piktogramy, deklaracja zgodności WE /Z znak CE ogumienie 710/ dyszel resorowany wzdłużnie 18

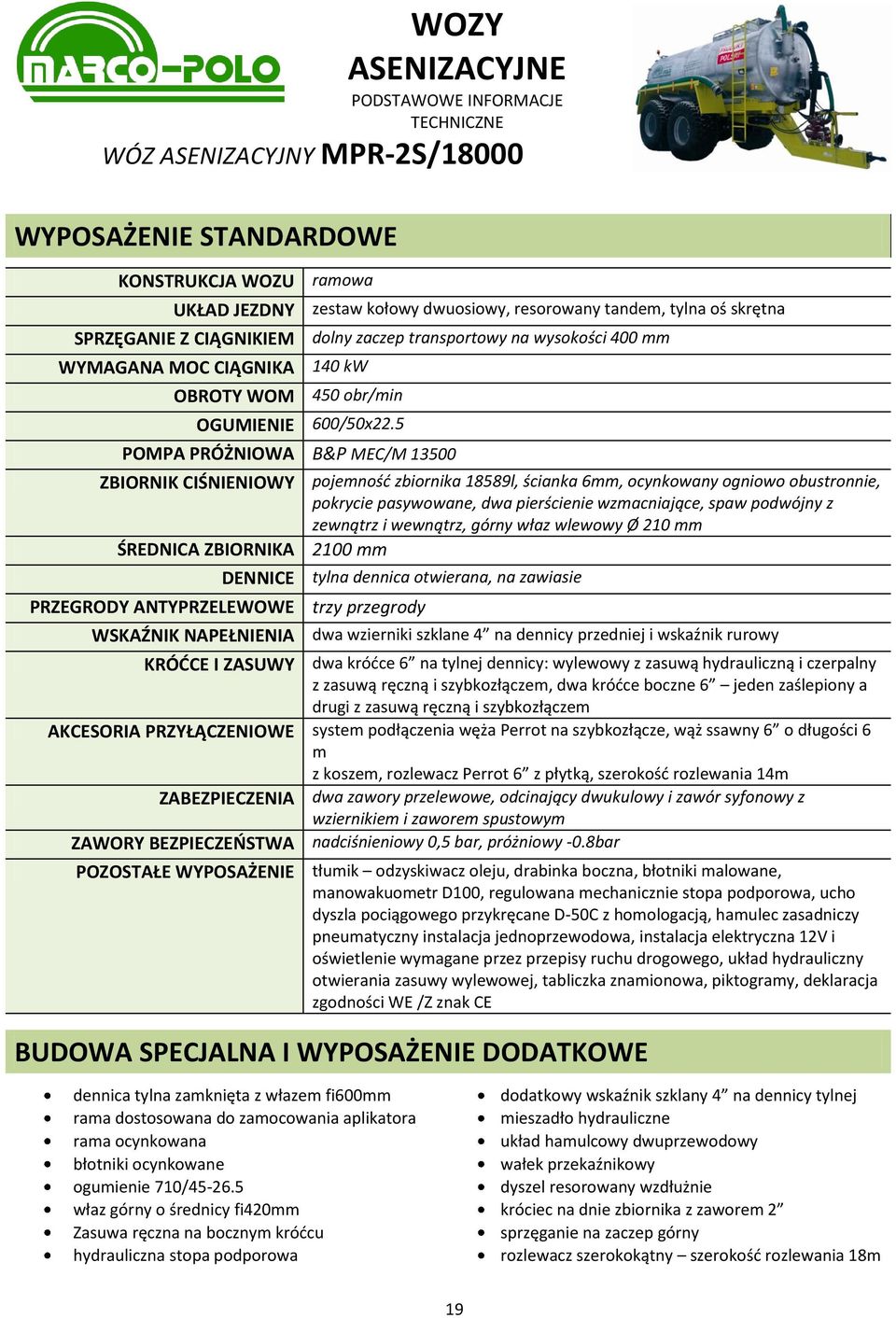

20 WÓZ ASENIZACYJNY MPR-2S/18000 UKŁAD JEZDNY zestaw kołowy dwuosiowy, resorowany tandem, tylna oś skrętna WYMAGANA MOC CIĄGNIKA 140 kw OGUMIENIE 600/50x22.5 POMPA PRÓŻNIOWA B&P MEC/M ZBIORNIK CIŚNIENIOWY pojemnośd zbiornika 18589l, ścianka 6mm, ocynkowany ogniowo obustronnie, ŚREDNICA ZBIORNIKA 2100 mm PRZEGRODY ANTYPRZELEWOWE trzy przegrody WSKAŹNIK NAPEŁNIENIA dwa wzierniki szklane 4 na dennicy przedniej i wskaźnik rurowy KRÓDCE I ZASUWY dwa kródce 6 na tylnej dennicy: wylewowy z zasuwą hydrauliczną i czerpalny z zasuwą ręczną i szybkozłączem, dwa kródce boczne 6 jeden zaślepiony a drugi z zasuwą ręczną i szybkozłączem AKCESORIA PRZYŁĄCZENIOWE, wąż ssawny 6 o długości 6 m z koszem, rozlewacz Perrot 6 z płytką, szerokośd rozlewania 14m ZABEZPIECZENIA dwa zawory przelewowe, odcinający dwukulowy i zawór syfonowy z wziernikiem i zaworem spustowym POZOSTAŁE WYPOSAŻENIE tłumik odzyskiwacz oleju,, błotniki malowane, manowakuometr D100, regulowana mechanicznie stopa podporowa, ucho dyszla pociągowego przykręcane D-50C z homologacją, hamulec zasadniczy pneumatyczny instalacja jednoprzewodowa, instalacja elektryczna 12V i oświetlenie wymagane przez przepisy ruchu drogowego, układ hydrauliczny otwierania zasuwy wylewowej, tabliczka znamionowa, piktogramy, deklaracja zgodności WE /Z znak CE ogumienie 710/ dyszel resorowany wzdłużnie 19

21 WÓZ ASENIZACYJNY MPR-2S/20000 UKŁAD JEZDNY zestaw kołowy dwuosiowy, resorowany tandem, tylna oś skrętna WYMAGANA MOC CIĄGNIKA 160 kw OGUMIENIE 600/50x22.5 POMPA PRÓŻNIOWA B&P MEC/M ZBIORNIK CIŚNIENIOWY pojemnośd zbiornika 20320l, ścianka 6mm, ocynkowany ogniowo obustronnie, ŚREDNICA ZBIORNIKA 2100 mm PRZEGRODY ANTYPRZELEWOWE trzy przegrody WSKAŹNIK NAPEŁNIENIA dwa wzierniki szklane 4 na dennicy przedniej i wskaźnik rurowy KRÓDCE I ZASUWY dwa kródce 6 na tylnej dennicy: wylewowy z zasuwą hydrauliczną i czerpalny z zasuwą ręczną i szybkozłączem, dwa kródce boczne 6 jeden zaślepiony a drugi z zasuwą ręczną i szybkozłączem AKCESORIA PRZYŁĄCZENIOWE, wąż ssawny 6 o długości 6 m z koszem, rozlewacz Perrot 6 z płytką, szerokośd rozlewania 14m ZABEZPIECZENIA dwa zawory przelewowe, odcinający dwukulowy i zawór syfonowy z wziernikiem i zaworem spustowym POZOSTAŁE WYPOSAŻENIE tłumik odzyskiwacz oleju,, błotniki malowane, manowakuometr D100, regulowana mechanicznie stopa podporowa, ucho dyszla pociągowego przykręcane D-50C z homologacją, hamulec zasadniczy pneumatyczny instalacja jednoprzewodowa, instalacja elektryczna 12V i oświetlenie wymagane przez przepisy ruchu drogowego, układ hydrauliczny otwierania zasuwy wylewowej, tabliczka znamionowa, piktogramy, deklaracja zgodności WE /Z znak CE ogumienie 710/ dyszel resorowany wzdłużnie 20

22 * - Wyposażenie dodatkowe. ** - W standardzie w większości modelach. 21

23 WAŻNE: 1. Firma Marco-Polo zastrzega sobie prawo do zmian bez uprzedzenia. 2. Wszelkie materiały zamieszczone w niniejszym dokumencie stanowią własnośd firmy Marco-Polo (Prawo autorskie). 3. W celu wykorzystania powyższych materiałów do celów nie związanych z firmą Marco-Polo, wymagana jest pisemna zgoda właściciela firmy. 4. Wszelkie pozostałe informacje dostępne w siedzibie firmy Marco-Polo w Poniatowie (Patrz adres na stronie tytułowej) Informacje techniczne opracował: Waldemar Skierkowski Projekt graficzny i wykonanie: Tomasz Biesalski Wszelkie prawa zastrzeżone F.H.U. Marco-Polo
