1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH dla projektów wielobranżowych, budowlano wykonawczych: WYPOSAŻENIE WNĘTRZ W MEBLE W URZĘDZIE MIASTA W STALOWEJ WOLI PRZY ul. WOLNOŚCI 7 - ARCHIWUM ZAKŁADOWE - CPV Wyposażenie meblowe wnętrz

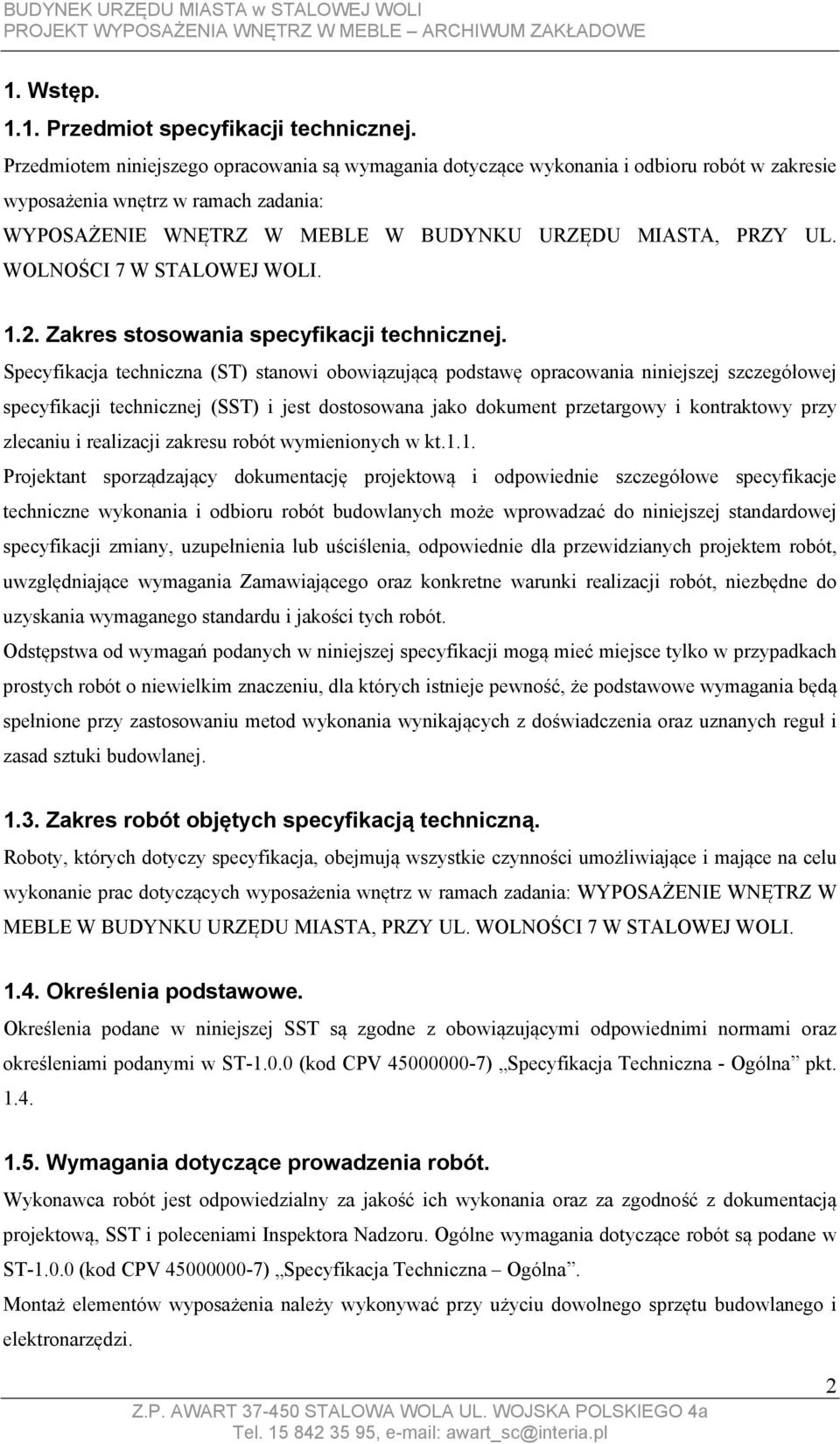

2 1. Wstęp Przedmiot specyfikacji technicznej. Przedmiotem niniejszego opracowania są wymagania dotyczące wykonania i odbioru robót w zakresie wyposażenia wnętrz w ramach zadania: WYPOSAŻENIE WNĘTRZ W MEBLE W BUDYNKU URZĘDU MIASTA, PRZY UL. WOLNOŚCI 7 W STALOWEJ WOLI Zakres stosowania specyfikacji technicznej. Specyfikacja techniczna (ST) stanowi obowiązującą podstawę opracowania niniejszej szczegółowej specyfikacji technicznej (SST) i jest dostosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji zakresu robót wymienionych w kt.1.1. Projektant sporządzający dokumentację projektową i odpowiednie szczegółowe specyfikacje techniczne wykonania i odbioru robót budowlanych może wprowadzać do niniejszej standardowej specyfikacji zmiany, uzupełnienia lub uściślenia, odpowiednie dla przewidzianych projektem robót, uwzględniające wymagania Zamawiającego oraz konkretne warunki realizacji robót, niezbędne do uzyskania wymaganego standardu i jakości tych robót. Odstępstwa od wymagań podanych w niniejszej specyfikacji mogą mieć miejsce tylko w przypadkach prostych robót o niewielkim znaczeniu, dla których istnieje pewność, że podstawowe wymagania będą spełnione przy zastosowaniu metod wykonania wynikających z doświadczenia oraz uznanych reguł i zasad sztuki budowlanej Zakres robót objętych specyfikacją techniczną. Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie prac dotyczących wyposażenia wnętrz w ramach zadania: WYPOSAŻENIE WNĘTRZ W MEBLE W BUDYNKU URZĘDU MIASTA, PRZY UL. WOLNOŚCI 7 W STALOWEJ WOLI Określenia podstawowe. Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami oraz określeniami podanymi w ST (kod CPV ) Specyfikacja Techniczna - Ogólna pkt Wymagania dotyczące prowadzenia robót. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, SST i poleceniami Inspektora Nadzoru. Ogólne wymagania dotyczące robót są podane w ST (kod CPV ) Specyfikacja Techniczna Ogólna. Montaż elementów wyposażenia należy wykonywać przy użyciu dowolnego sprzętu budowlanego i elektronarzędzi. 2

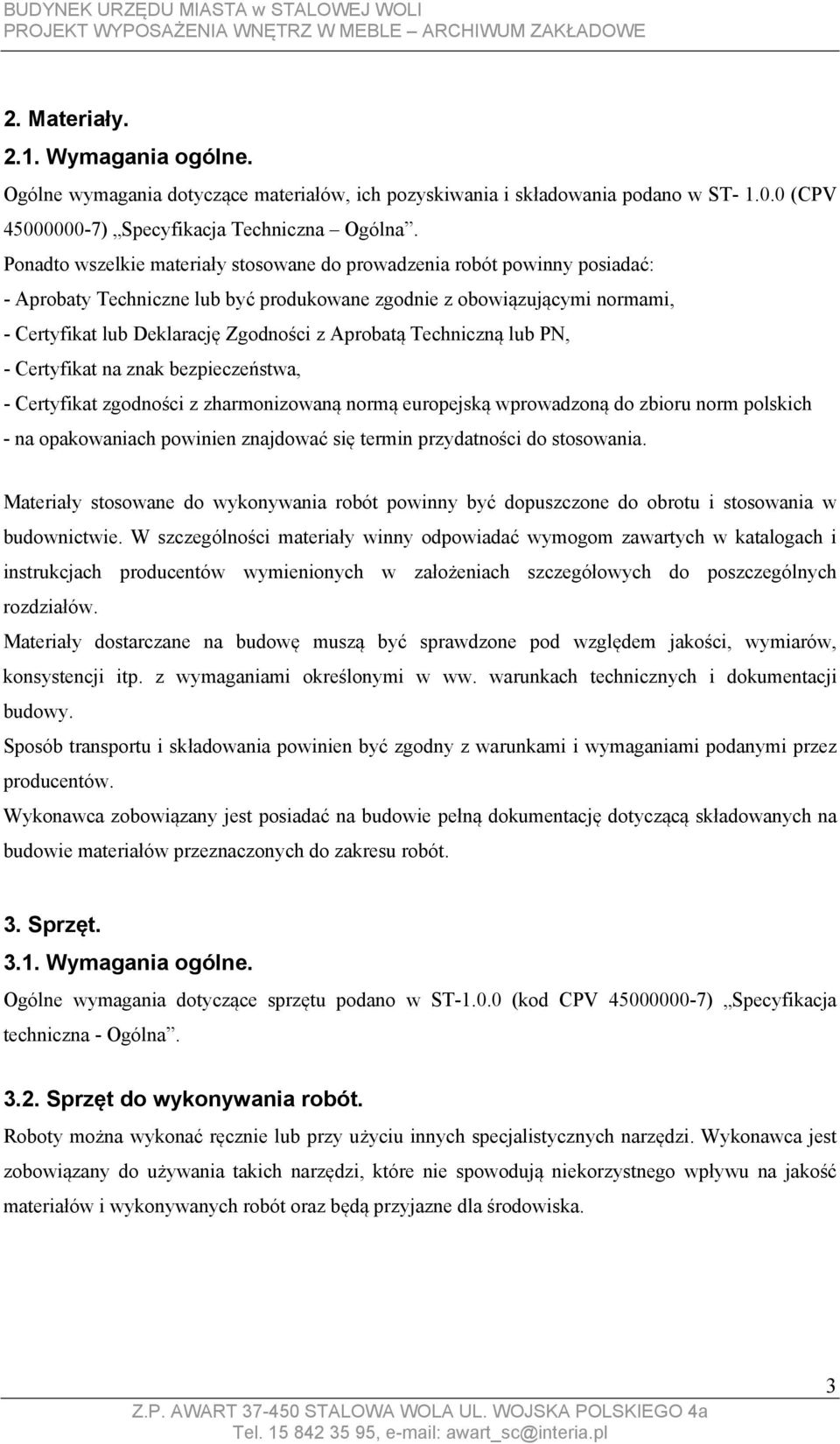

3 2. Materiały Wymagania ogólne. Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w ST (CPV ) Specyfikacja Techniczna Ogólna. Ponadto wszelkie materiały stosowane do prowadzenia robót powinny posiadać: - Aprobaty Techniczne lub być produkowane zgodnie z obowiązującymi normami, - Certyfikat lub Deklarację Zgodności z Aprobatą Techniczną lub PN, - Certyfikat na znak bezpieczeństwa, - Certyfikat zgodności z zharmonizowaną normą europejską wprowadzoną do zbioru norm polskich - na opakowaniach powinien znajdować się termin przydatności do stosowania. Materiały stosowane do wykonywania robót powinny być dopuszczone do obrotu i stosowania w budownictwie. W szczególności materiały winny odpowiadać wymogom zawartych w katalogach i instrukcjach producentów wymienionych w założeniach szczegółowych do poszczególnych rozdziałów. Materiały dostarczane na budowę muszą być sprawdzone pod względem jakości, wymiarów, konsystencji itp. z wymaganiami określonymi w ww. warunkach technicznych i dokumentacji budowy. Sposób transportu i składowania powinien być zgodny z warunkami i wymaganiami podanymi przez producentów. Wykonawca zobowiązany jest posiadać na budowie pełną dokumentację dotyczącą składowanych na budowie materiałów przeznaczonych do zakresu robót. 3. Sprzęt Wymagania ogólne. Ogólne wymagania dotyczące sprzętu podano w ST (kod CPV ) Specyfikacja techniczna - Ogólna Sprzęt do wykonywania robót. Roboty można wykonać ręcznie lub przy użyciu innych specjalistycznych narzędzi. Wykonawca jest zobowiązany do używania takich narzędzi, które nie spowodują niekorzystnego wpływu na jakość materiałów i wykonywanych robót oraz będą przyjazne dla środowiska. 3

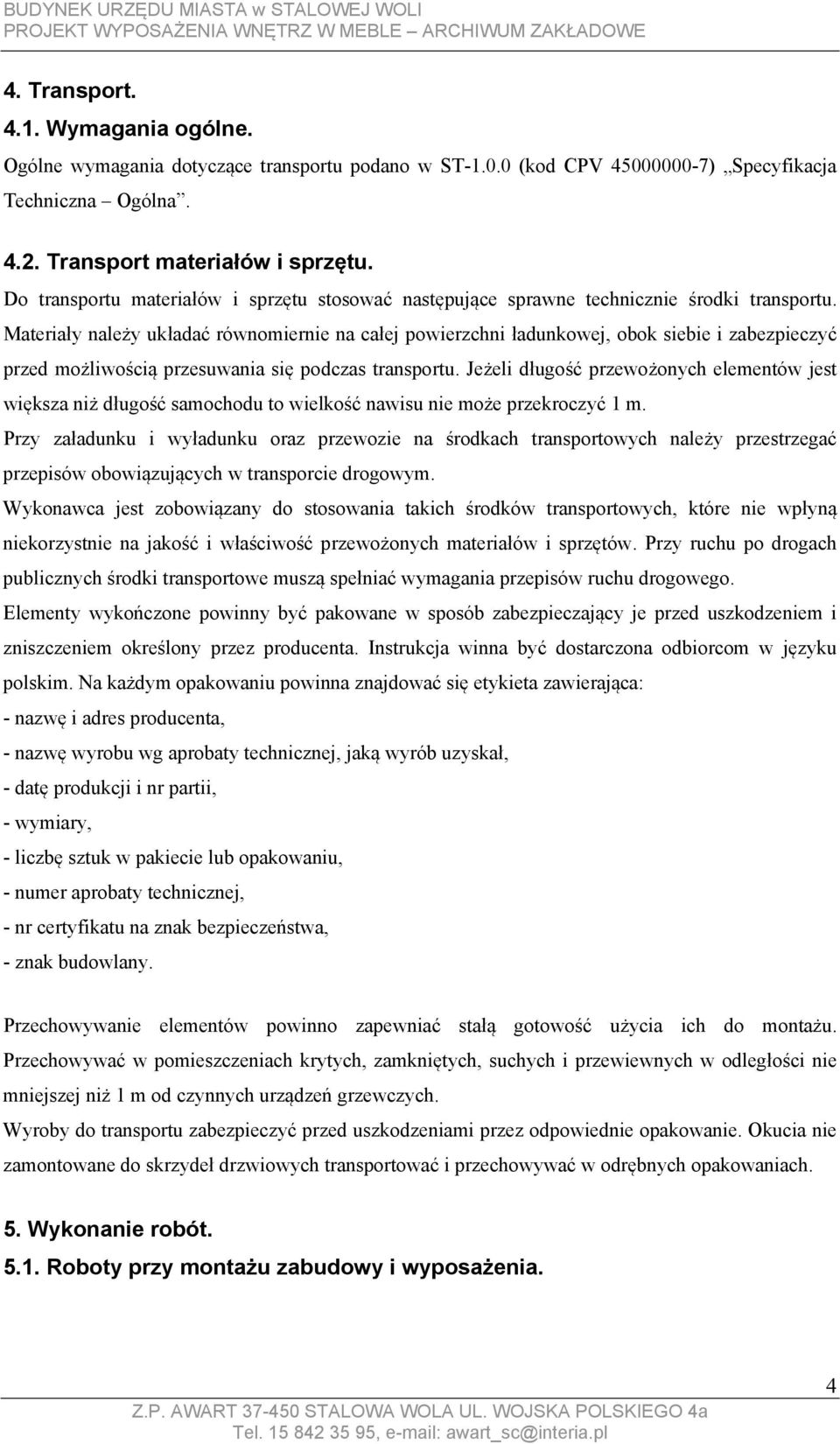

4 4. Transport Wymagania ogólne. Ogólne wymagania dotyczące transportu podano w ST (kod CPV ) Specyfikacja Techniczna Ogólna Transport materiałów i sprzętu. Do transportu materiałów i sprzętu stosować następujące sprawne technicznie środki transportu. Materiały należy układać równomiernie na całej powierzchni ładunkowej, obok siebie i zabezpieczyć przed możliwością przesuwania się podczas transportu. Jeżeli długość przewożonych elementów jest większa niż długość samochodu to wielkość nawisu nie może przekroczyć 1 m. Przy załadunku i wyładunku oraz przewozie na środkach transportowych należy przestrzegać przepisów obowiązujących w transporcie drogowym. Wykonawca jest zobowiązany do stosowania takich środków transportowych, które nie wpłyną niekorzystnie na jakość i właściwość przewożonych materiałów i sprzętów. Przy ruchu po drogach publicznych środki transportowe muszą spełniać wymagania przepisów ruchu drogowego. Elementy wykończone powinny być pakowane w sposób zabezpieczający je przed uszkodzeniem i zniszczeniem określony przez producenta. Instrukcja winna być dostarczona odbiorcom w języku polskim. Na każdym opakowaniu powinna znajdować się etykieta zawierająca: - nazwę i adres producenta, - nazwę wyrobu wg aprobaty technicznej, jaką wyrób uzyskał, - datę produkcji i nr partii, - wymiary, - liczbę sztuk w pakiecie lub opakowaniu, - numer aprobaty technicznej, - nr certyfikatu na znak bezpieczeństwa, - znak budowlany. Przechowywanie elementów powinno zapewniać stałą gotowość użycia ich do montażu. Przechowywać w pomieszczeniach krytych, zamkniętych, suchych i przewiewnych w odległości nie mniejszej niż 1 m od czynnych urządzeń grzewczych. Wyroby do transportu zabezpieczyć przed uszkodzeniami przez odpowiednie opakowanie. Okucia nie zamontowane do skrzydeł drzwiowych transportować i przechowywać w odrębnych opakowaniach. 5. Wykonanie robót Roboty przy montażu zabudowy i wyposażenia. 4

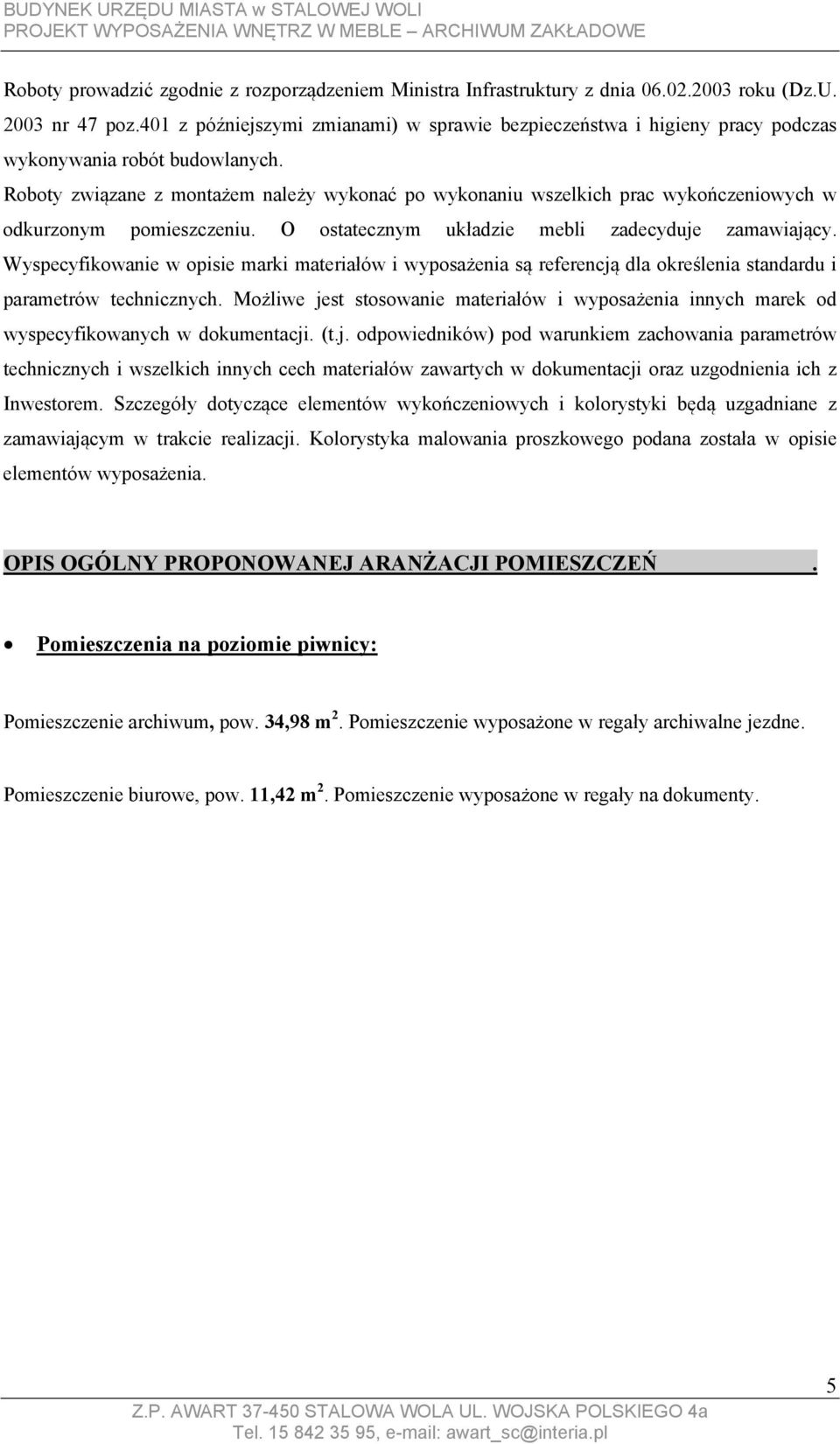

5 Roboty prowadzić zgodnie z rozporządzeniem Ministra Infrastruktury z dnia roku (Dz.U nr 47 poz.401 z późniejszymi zmianami) w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. Roboty związane z montażem należy wykonać po wykonaniu wszelkich prac wykończeniowych w odkurzonym pomieszczeniu. O ostatecznym układzie mebli zadecyduje zamawiający. Wyspecyfikowanie w opisie marki materiałów i wyposażenia są referencją dla określenia standardu i parametrów technicznych. Możliwe jest stosowanie materiałów i wyposażenia innych marek od wyspecyfikowanych w dokumentacji. (t.j. odpowiedników) pod warunkiem zachowania parametrów technicznych i wszelkich innych cech materiałów zawartych w dokumentacji oraz uzgodnienia ich z Inwestorem. Szczegóły dotyczące elementów wykończeniowych i kolorystyki będą uzgadniane z zamawiającym w trakcie realizacji. Kolorystyka malowania proszkowego podana została w opisie elementów wyposażenia. OPIS OGÓLNY PROPONOWANEJ ARANŻACJI POMIESZCZEŃ. Pomieszczenia na poziomie piwnicy: Pomieszczenie archiwum, pow. 34,98 m 2. Pomieszczenie wyposażone w regały archiwalne jezdne. Pomieszczenie biurowe, pow. 11,42 m 2. Pomieszczenie wyposażone w regały na dokumenty. 5

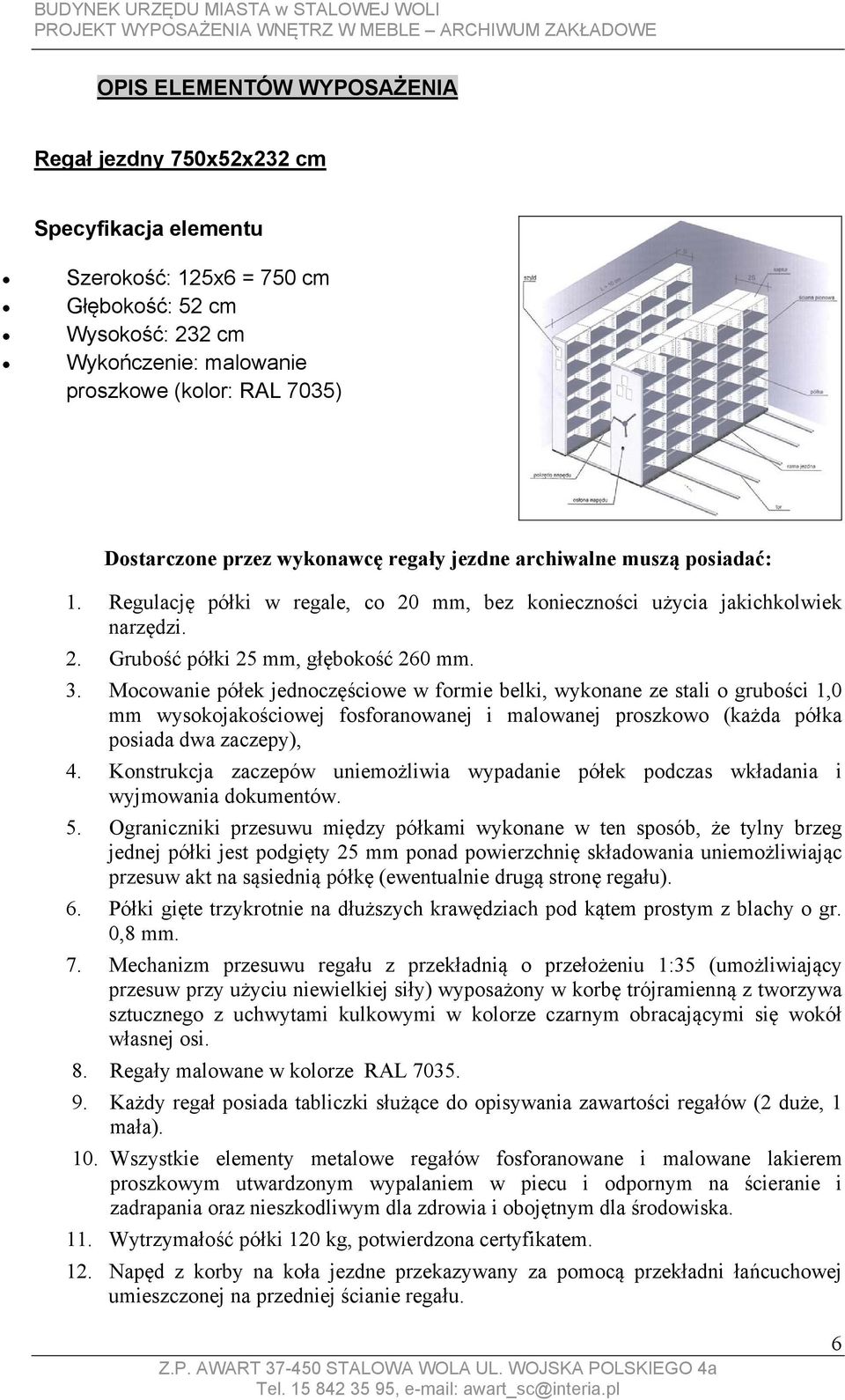

6 OPIS ELEMENTÓW WYPOSAŻENIA Regał jezdny 750x52x232 cm Specyfikacja elementu Szerokość: 125x6 = 750 cm Głębokość: 52 cm Wysokość: 232 cm Wykończenie: malowanie proszkowe (kolor: RAL 7035) Dostarczone przez wykonawcę regały jezdne archiwalne muszą posiadać: 1. Regulację półki w regale, co 20 mm, bez konieczności użycia jakichkolwiek narzędzi. 2. Grubość półki 25 mm, głębokość 260 mm. 3. Mocowanie półek jednoczęściowe w formie belki, wykonane ze stali o grubości 1,0 mm wysokojakościowej fosforanowanej i malowanej proszkowo (każda półka posiada dwa zaczepy), 4. Konstrukcja zaczepów uniemożliwia wypadanie półek podczas wkładania i wyjmowania dokumentów. 5. Ograniczniki przesuwu między półkami wykonane w ten sposób, że tylny brzeg jednej półki jest podgięty 25 mm ponad powierzchnię składowania uniemożliwiając przesuw akt na sąsiednią półkę (ewentualnie drugą stronę regału). 6. Półki gięte trzykrotnie na dłuższych krawędziach pod kątem prostym z blachy o gr. 0,8 mm. 7. Mechanizm przesuwu regału z przekładnią o przełożeniu 1:35 (umożliwiający przesuw przy użyciu niewielkiej siły) wyposażony w korbę trójramienną z tworzywa sztucznego z uchwytami kulkowymi w kolorze czarnym obracającymi się wokół własnej osi. 8. Regały malowane w kolorze RAL Każdy regał posiada tabliczki służące do opisywania zawartości regałów (2 duże, 1 mała). 10. Wszystkie elementy metalowe regałów fosforanowane i malowane lakierem proszkowym utwardzonym wypalaniem w piecu i odpornym na ścieranie i zadrapania oraz nieszkodliwym dla zdrowia i obojętnym dla środowiska. 11. Wytrzymałość półki 120 kg, potwierdzona certyfikatem. 12. Napęd z korby na koła jezdne przekazywany za pomocą przekładni łańcuchowej umieszczonej na przedniej ścianie regału. 6

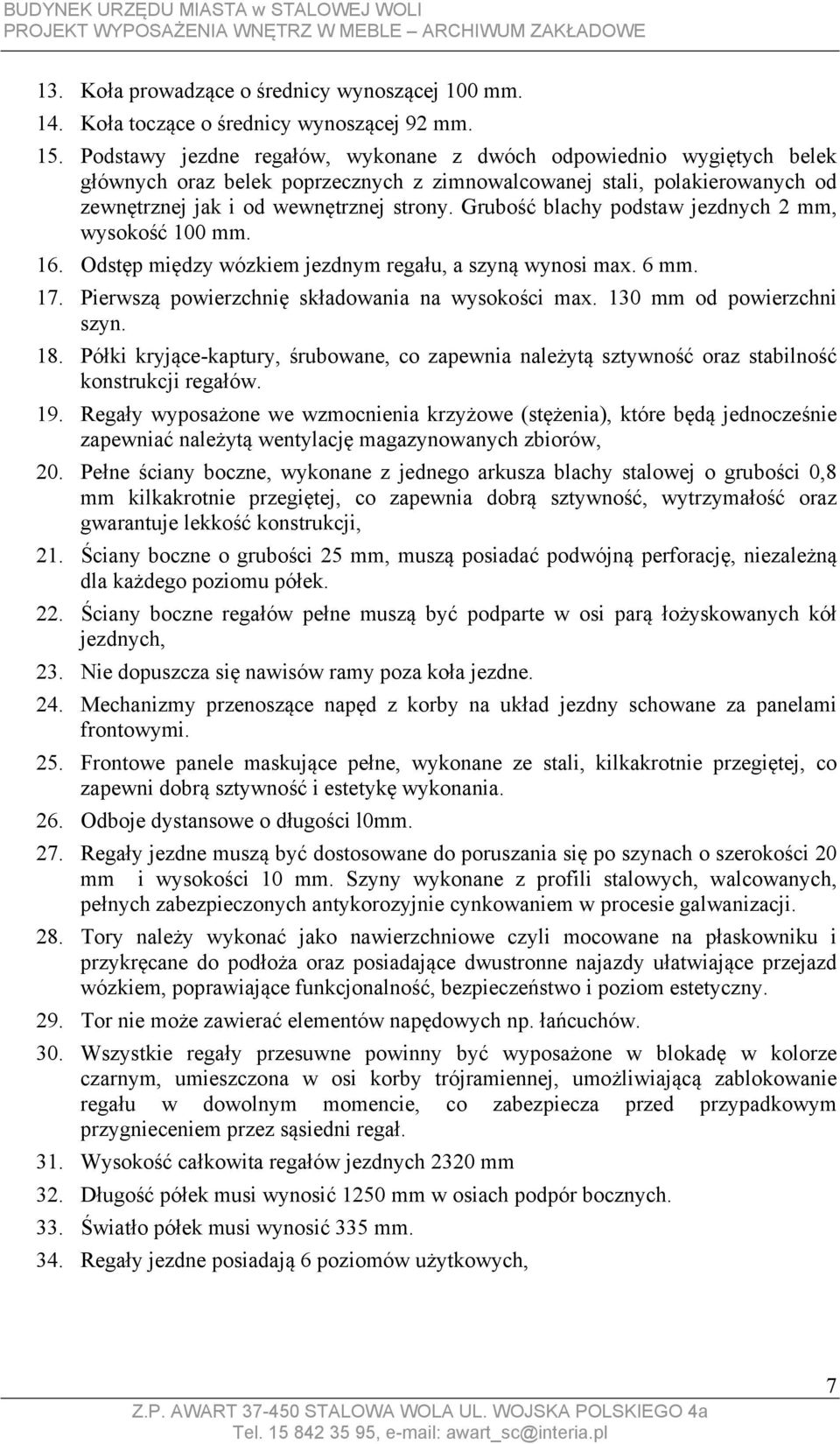

7 13. Koła prowadzące o średnicy wynoszącej 100 mm. 14. Koła toczące o średnicy wynoszącej 92 mm. 15. Podstawy jezdne regałów, wykonane z dwóch odpowiednio wygiętych belek głównych oraz belek poprzecznych z zimnowalcowanej stali, polakierowanych od zewnętrznej jak i od wewnętrznej strony. Grubość blachy podstaw jezdnych 2 mm, wysokość 100 mm. 16. Odstęp między wózkiem jezdnym regału, a szyną wynosi max. 6 mm. 17. Pierwszą powierzchnię składowania na wysokości max. 130 mm od powierzchni szyn. 18. Półki kryjące-kaptury, śrubowane, co zapewnia należytą sztywność oraz stabilność konstrukcji regałów. 19. Regały wyposażone we wzmocnienia krzyżowe (stężenia), które będą jednocześnie zapewniać należytą wentylację magazynowanych zbiorów, 20. Pełne ściany boczne, wykonane z jednego arkusza blachy stalowej o grubości 0,8 mm kilkakrotnie przegiętej, co zapewnia dobrą sztywność, wytrzymałość oraz gwarantuje lekkość konstrukcji, 21. Ściany boczne o grubości 25 mm, muszą posiadać podwójną perforację, niezależną dla każdego poziomu półek. 22. Ściany boczne regałów pełne muszą być podparte w osi parą łożyskowanych kół jezdnych, 23. Nie dopuszcza się nawisów ramy poza koła jezdne. 24. Mechanizmy przenoszące napęd z korby na układ jezdny schowane za panelami frontowymi. 25. Frontowe panele maskujące pełne, wykonane ze stali, kilkakrotnie przegiętej, co zapewni dobrą sztywność i estetykę wykonania. 26. Odboje dystansowe o długości l0mm. 27. Regały jezdne muszą być dostosowane do poruszania się po szynach o szerokości 20 mm i wysokości 10 mm. Szyny wykonane z profili stalowych, walcowanych, pełnych zabezpieczonych antykorozyjnie cynkowaniem w procesie galwanizacji. 28. Tory należy wykonać jako nawierzchniowe czyli mocowane na płaskowniku i przykręcane do podłoża oraz posiadające dwustronne najazdy ułatwiające przejazd wózkiem, poprawiające funkcjonalność, bezpieczeństwo i poziom estetyczny. 29. Tor nie może zawierać elementów napędowych np. łańcuchów. 30. Wszystkie regały przesuwne powinny być wyposażone w blokadę w kolorze czarnym, umieszczona w osi korby trójramiennej, umożliwiającą zablokowanie regału w dowolnym momencie, co zabezpiecza przed przypadkowym przygnieceniem przez sąsiedni regał. 31. Wysokość całkowita regałów jezdnych 2320 mm 32. Długość półek musi wynosić 1250 mm w osiach podpór bocznych. 33. Światło półek musi wynosić 335 mm. 34. Regały jezdne posiadają 6 poziomów użytkowych, 7

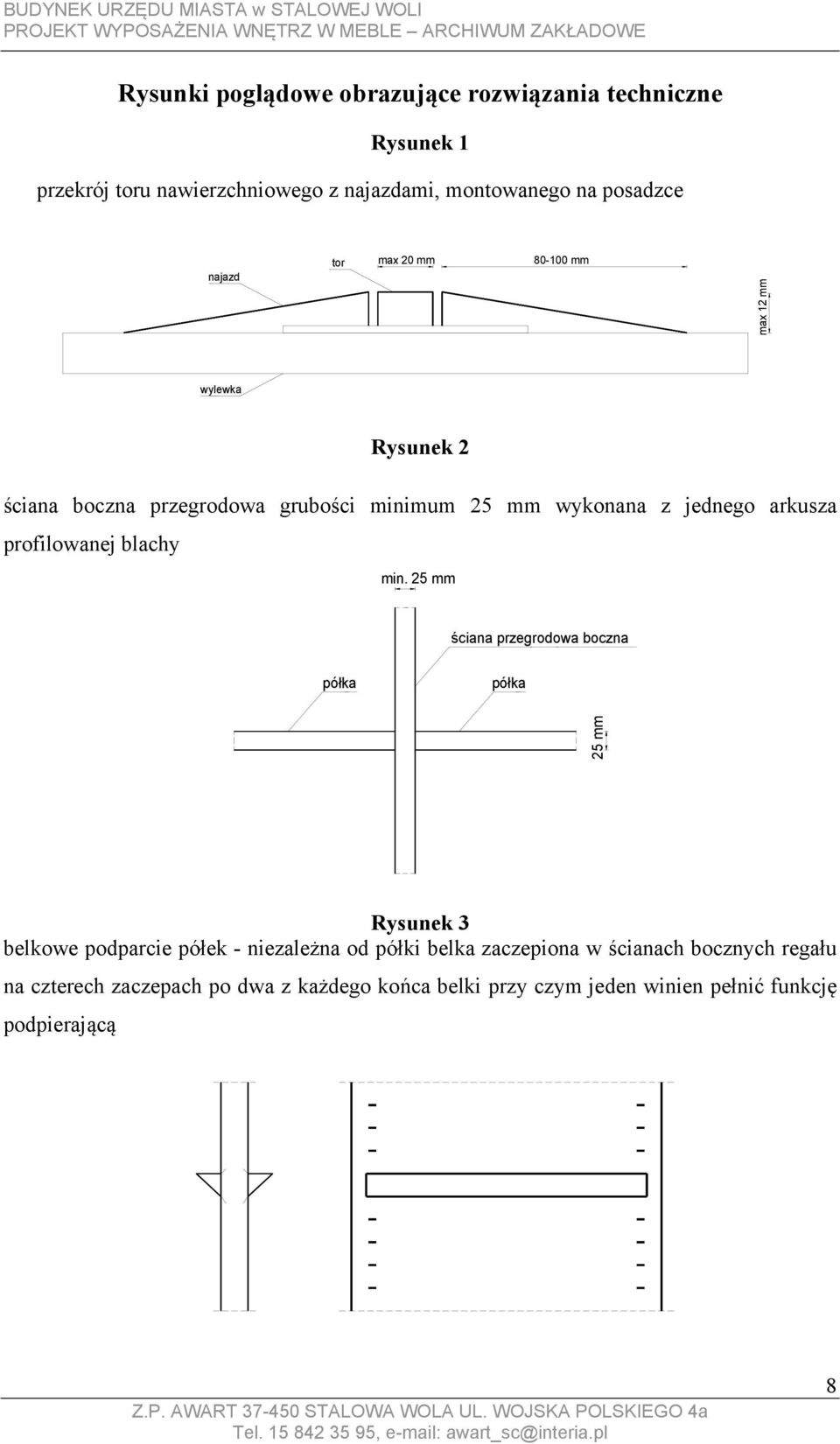

8 Rysunki poglądowe obrazujące rozwiązania techniczne Rysunek 1 przekrój toru nawierzchniowego z najazdami, montowanego na posadzce najazd tor max 20 mm mm max 12 mm wylewka Rysunek 2 ściana boczna przegrodowa grubości minimum 25 mm wykonana z jednego arkusza profilowanej blachy min. 25 mm ściana przegrodowa boczna półka półka 25 mm Rysunek 3 belkowe podparcie półek - niezależna od półki belka zaczepiona w ścianach bocznych regału na czterech zaczepach po dwa z każdego końca belki przy czym jeden winien pełnić funkcję podpierającą 8

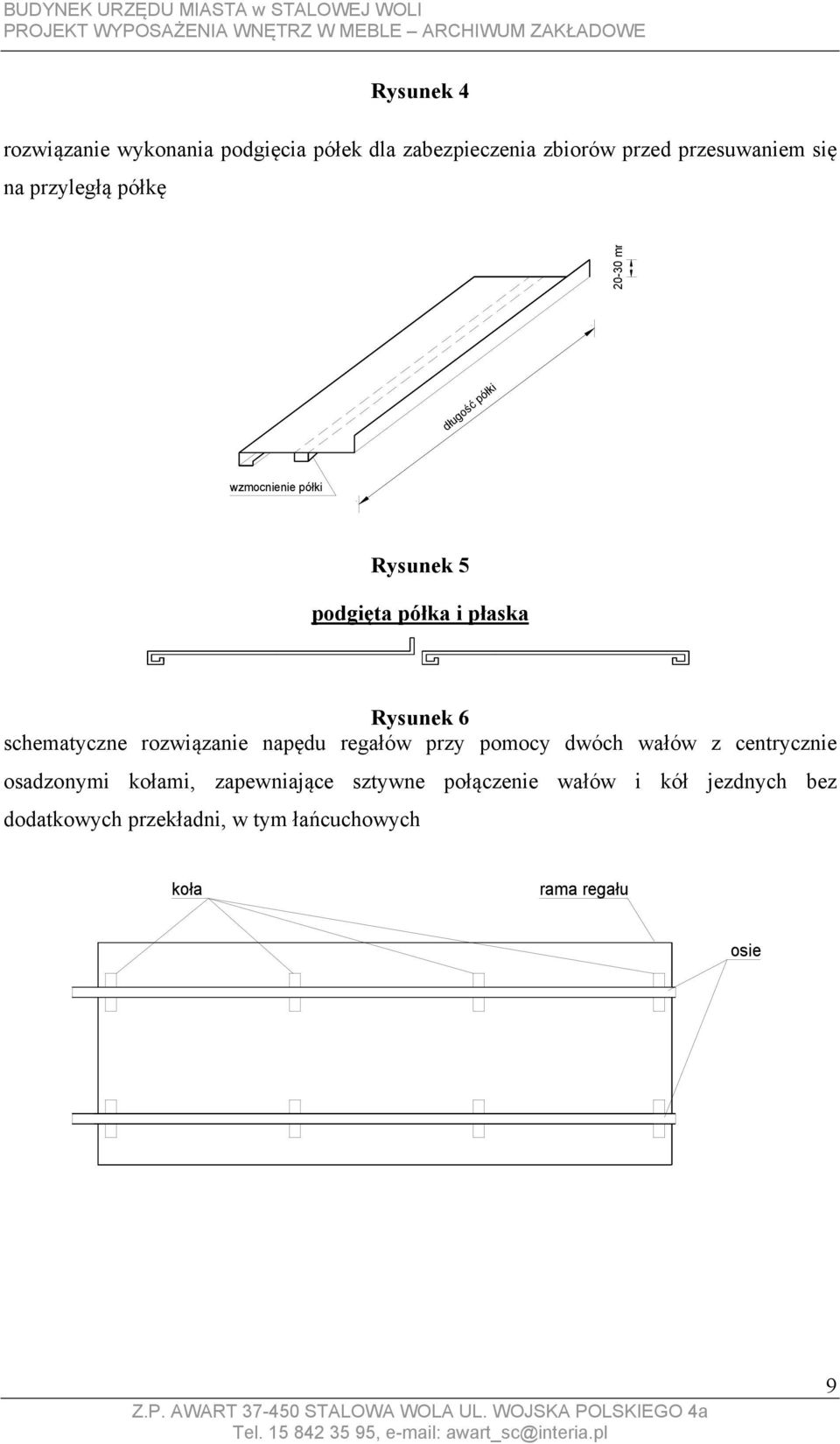

9 Rysunek 4 rozwiązanie wykonania podgięcia półek dla zabezpieczenia zbiorów przed przesuwaniem się na przyległą półkę mm długość półki wzmocnienie półki Rysunek 5 podgięta półka i płaska Rysunek 6 schematyczne rozwiązanie napędu regałów przy pomocy dwóch wałów z centrycznie osadzonymi kołami, zapewniające sztywne połączenie wałów i kół jezdnych bez dodatkowych przekładni, w tym łańcuchowych koła rama regału osie 9

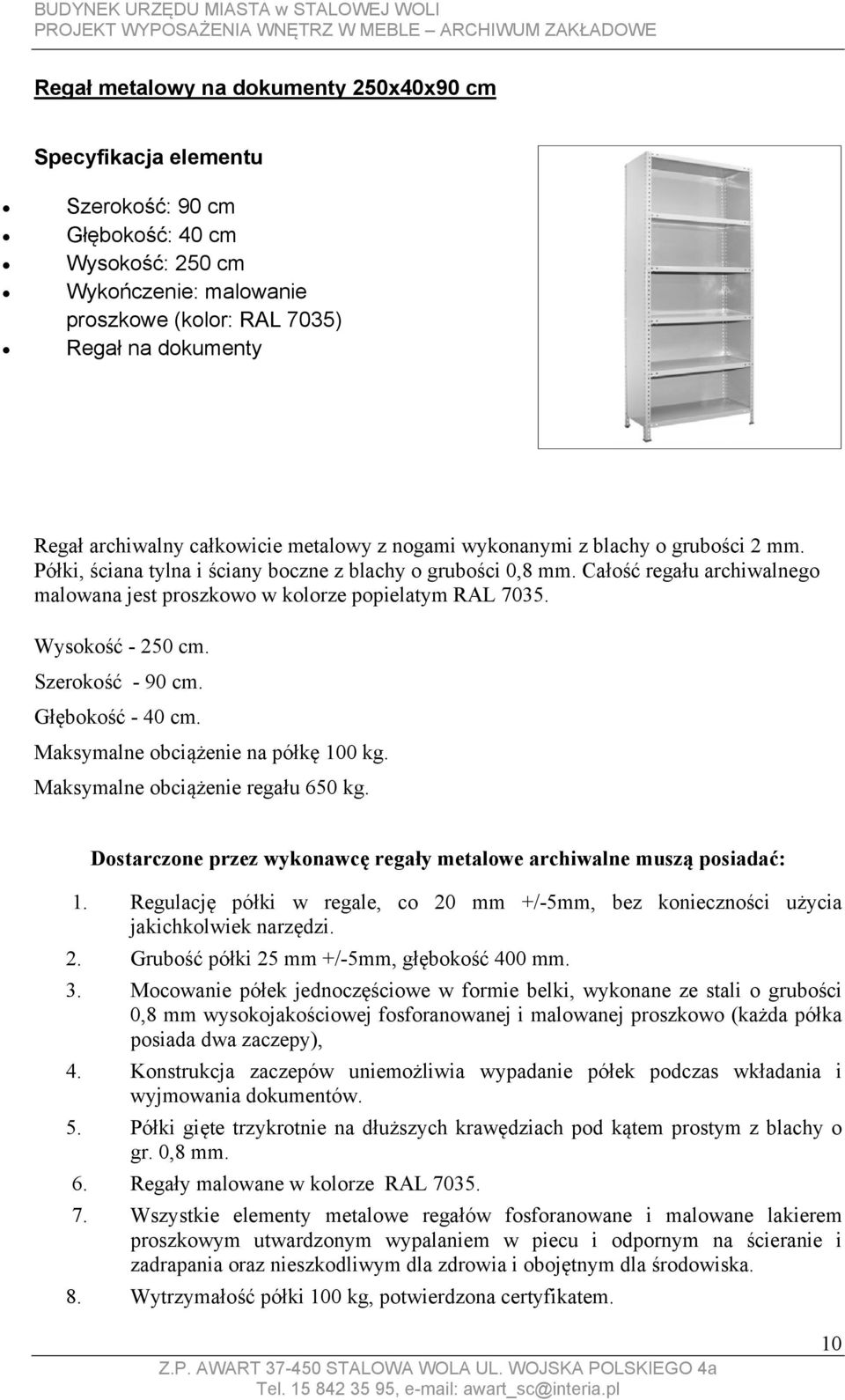

10 Regał metalowy na dokumenty 250x40x90 cm Specyfikacja elementu Szerokość: 90 cm Głębokość: 40 cm Wysokość: 250 cm Wykończenie: malowanie proszkowe (kolor: RAL 7035) Regał na dokumenty Regał archiwalny całkowicie metalowy z nogami wykonanymi z blachy o grubości 2 mm. Półki, ściana tylna i ściany boczne z blachy o grubości 0,8 mm. Całość regału archiwalnego malowana jest proszkowo w kolorze popielatym RAL Wysokość cm. Szerokość - 90 cm. Głębokość - 40 cm. Maksymalne obciążenie na półkę 100 kg. Maksymalne obciążenie regału 650 kg. Dostarczone przez wykonawcę regały metalowe archiwalne muszą posiadać: 1. Regulację półki w regale, co 20 mm +/-5mm, bez konieczności użycia jakichkolwiek narzędzi. 2. Grubość półki 25 mm +/-5mm, głębokość 400 mm. 3. Mocowanie półek jednoczęściowe w formie belki, wykonane ze stali o grubości 0,8 mm wysokojakościowej fosforanowanej i malowanej proszkowo (każda półka posiada dwa zaczepy), 4. Konstrukcja zaczepów uniemożliwia wypadanie półek podczas wkładania i wyjmowania dokumentów. 5. Półki gięte trzykrotnie na dłuższych krawędziach pod kątem prostym z blachy o gr. 0,8 mm. 6. Regały malowane w kolorze RAL Wszystkie elementy metalowe regałów fosforanowane i malowane lakierem proszkowym utwardzonym wypalaniem w piecu i odpornym na ścieranie i zadrapania oraz nieszkodliwym dla zdrowia i obojętnym dla środowiska. 8. Wytrzymałość półki 100 kg, potwierdzona certyfikatem. 10

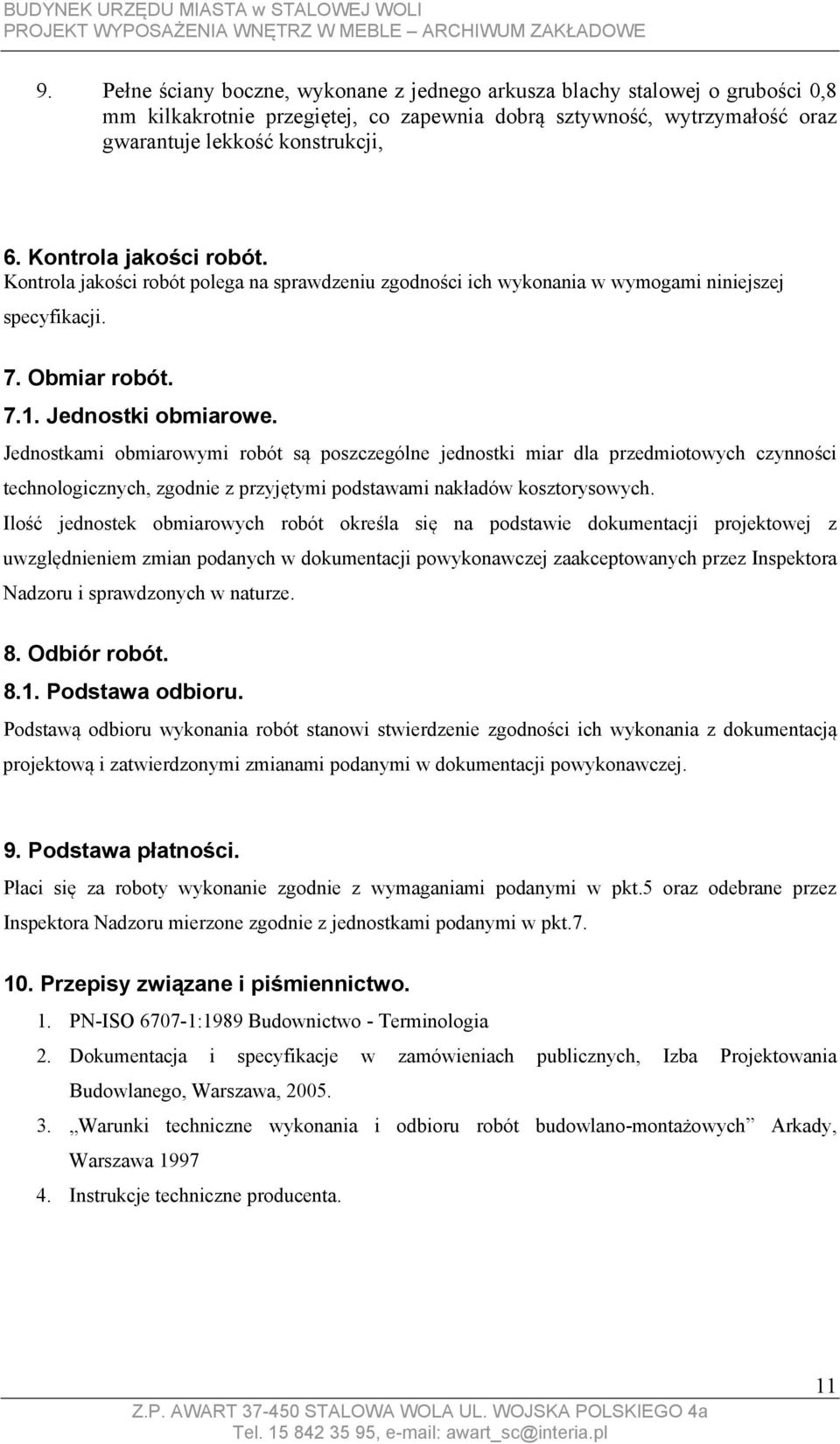

11 9. Pełne ściany boczne, wykonane z jednego arkusza blachy stalowej o grubości 0,8 mm kilkakrotnie przegiętej, co zapewnia dobrą sztywność, wytrzymałość oraz gwarantuje lekkość konstrukcji, 6. Kontrola jakości robót. Kontrola jakości robót polega na sprawdzeniu zgodności ich wykonania w wymogami niniejszej specyfikacji. 7. Obmiar robót Jednostki obmiarowe. Jednostkami obmiarowymi robót są poszczególne jednostki miar dla przedmiotowych czynności technologicznych, zgodnie z przyjętymi podstawami nakładów kosztorysowych. Ilość jednostek obmiarowych robót określa się na podstawie dokumentacji projektowej z uwzględnieniem zmian podanych w dokumentacji powykonawczej zaakceptowanych przez Inspektora Nadzoru i sprawdzonych w naturze. 8. Odbiór robót Podstawa odbioru. Podstawą odbioru wykonania robót stanowi stwierdzenie zgodności ich wykonania z dokumentacją projektową i zatwierdzonymi zmianami podanymi w dokumentacji powykonawczej. 9. Podstawa płatności. Płaci się za roboty wykonanie zgodnie z wymaganiami podanymi w pkt.5 oraz odebrane przez Inspektora Nadzoru mierzone zgodnie z jednostkami podanymi w pkt Przepisy związane i piśmiennictwo. 1. PN-ISO :1989 Budownictwo - Terminologia 2. Dokumentacja i specyfikacje w zamówieniach publicznych, Izba Projektowania Budowlanego, Warszawa, Warunki techniczne wykonania i odbioru robót budowlano-montażowych Arkady, Warszawa Instrukcje techniczne producenta. 11
