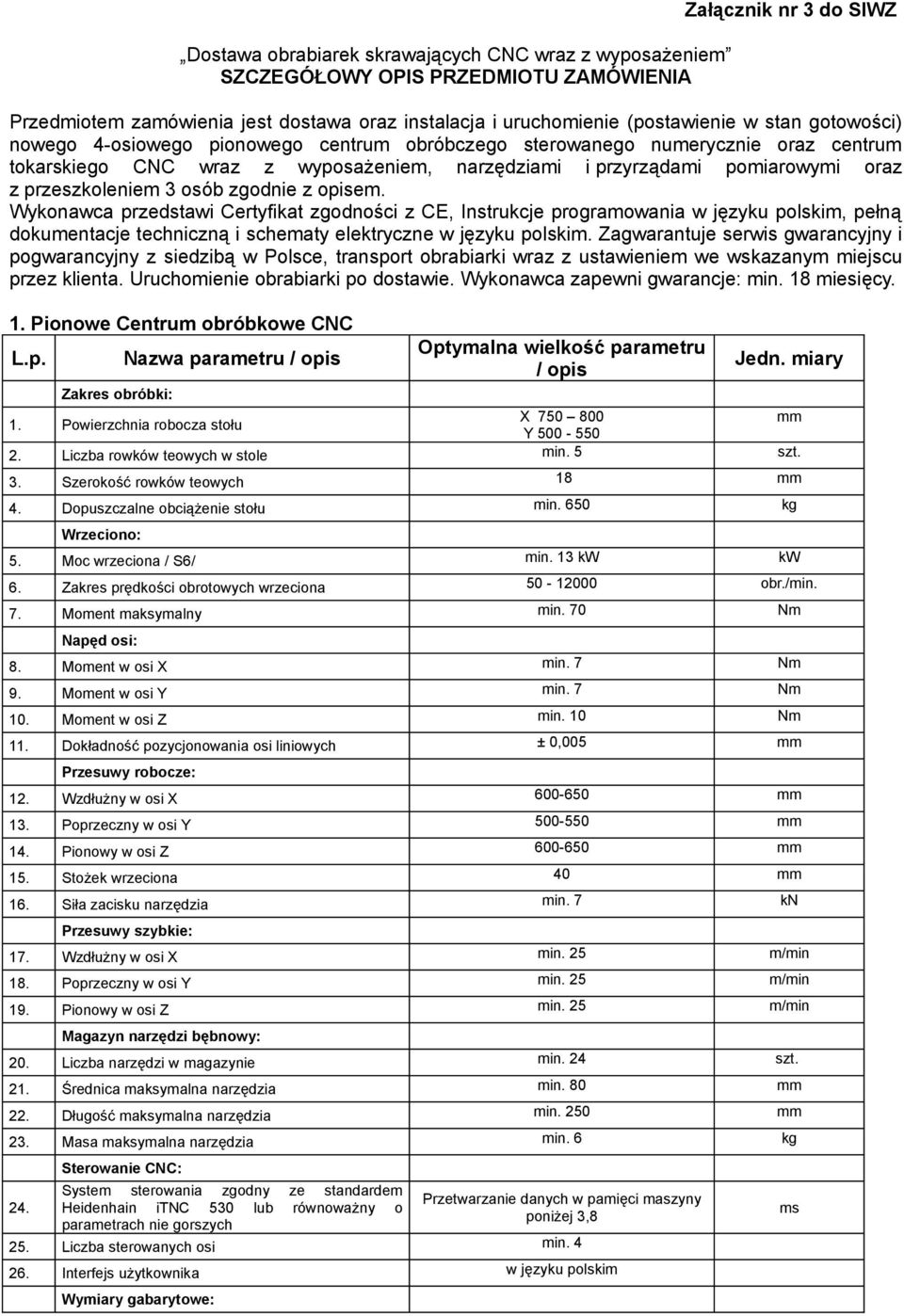

1 Dostawa obrabiarek skrawających CNC wraz z wyposażeniem SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA Załącznik nr 3 do SIWZ Przedmiotem zamówienia jest dostawa oraz instalacja i uruchomienie (postawienie w stan gotowości) nowego 4-osiowego pionowego centrum obróbczego sterowanego numerycznie oraz centrum tokarskiego CNC wraz z wyposażeniem, narzędziami i przyrządami pomiarowymi oraz z przeszkoleniem 3 osób zgodnie z opisem. Wykonawca przedstawi Certyfikat zgodności z CE, Instrukcje programowania w języku polskim, pełną dokumentacje techniczną i schematy elektryczne w języku polskim. Zagwarantuje serwis gwarancyjny i pogwarancyjny z siedzibą w Polsce, transport obrabiarki wraz z ustawieniem we wskazanym miejscu przez klienta. Uruchomienie obrabiarki po dostawie. Wykonawca zapewni gwarancje: min. 18 miesięcy. 1. Pionowe Centrum obróbkowe CNC L.p. Zakres obróbki: Nazwa parametru / opis Optymalna wielkość parametru / opis Jedn. miary X mm 1. Powierzchnia robocza stołu Y Liczba rowków teowych w stole min. 5 szt. 3. Szerokość rowków teowych 18 mm 4. Dopuszczalne obciążenie stołu min. 650 kg Wrzeciono: 5. Moc wrzeciona / S6/ min. 13 kw kw 6. Zakres prędkości obrotowych wrzeciona obr./min. 7. Moment maksymalny min. 70 Nm Napęd osi: 8. Moment w osi X min. 7 Nm 9. Moment w osi Y min. 7 Nm 10. Moment w osi Z min. 10 Nm 11. Dokładność pozycjonowania osi liniowych ± 0,005 mm Przesuwy robocze: 12. Wzdłużny w osi X mm 13. Poprzeczny w osi Y mm 14. Pionowy w osi Z mm 15. Stożek wrzeciona 40 mm 16. Siła zacisku narzędzia min. 7 kn Przesuwy szybkie: 17. Wzdłużny w osi X min. 25 m/min 18. Poprzeczny w osi Y min. 25 m/min 19. Pionowy w osi Z min. 25 m/min Magazyn narzędzi bębnowy: 20. Liczba narzędzi w magazynie min. 24 szt. 21. Średnica maksymalna narzędzia min. 80 mm 22. Długość maksymalna narzędzia min. 250 mm 23. Masa maksymalna narzędzia min. 6 kg Sterowanie CNC: System sterowania zgodny ze standardem Przetwarzanie danych w pamięci maszyny 24. Heidenhain itnc 530 lub równoważny o poniżej 3,8 parametrach nie gorszych 25. Liczba sterowanych osi min Interfejs użytkownika w języku polskim Wymiary gabarytowe: ms

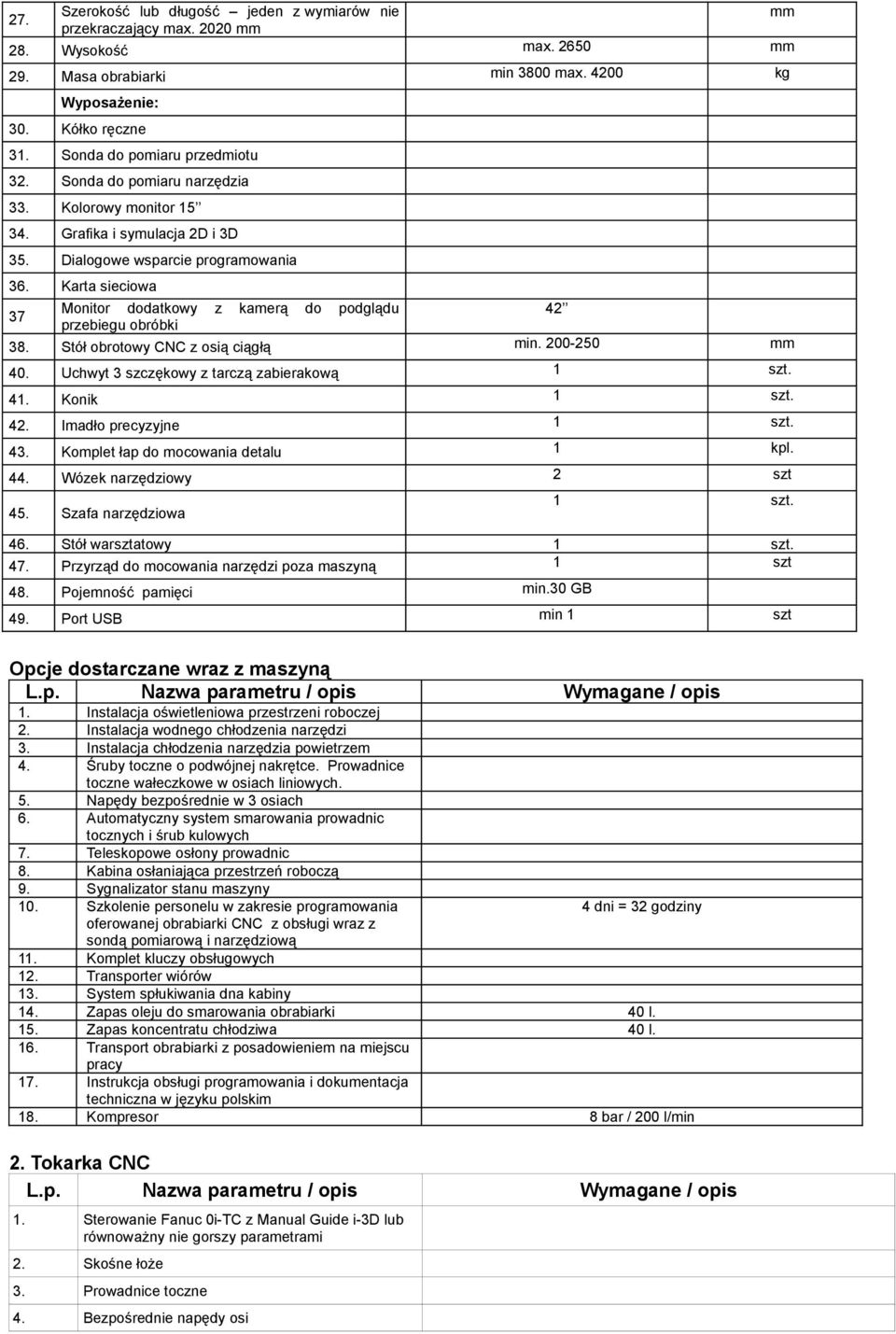

2 Szerokość lub długość jeden z wymiarów nie mm 27. przekraczający max mm 28. Wysokość max mm 29. Masa obrabiarki min 3800 max kg Wyposażenie: 30. Kółko ręczne 31. Sonda do pomiaru przedmiotu 32. Sonda do pomiaru narzędzia 33. Kolorowy monitor Grafika i symulacja 2D i 3D 35. Dialogowe wsparcie programowania 36. Karta sieciowa Monitor dodatkowy z kamerą do podglądu przebiegu obróbki 38. Stół obrotowy CNC z osią ciągłą min mm 40. Uchwyt 3 szczękowy z tarczą zabierakową 1 szt. 41. Konik 1 szt. 42. Imadło precyzyjne 1 szt. 43. Komplet łap do mocowania detalu 1 kpl. 44. Wózek narzędziowy 2 szt 45. Szafa narzędziowa 1 szt. 46. Stół warsztatowy 1 szt. 47. Przyrząd do mocowania narzędzi poza maszyną 1 szt 48. Pojemność pamięci min.30 GB 49. Port USB min 1 szt Opcje dostarczane wraz z maszyną L.p. Nazwa parametru / opis Wymagane / opis 1. Instalacja oświetleniowa przestrzeni roboczej 2. Instalacja wodnego chłodzenia narzędzi 3. Instalacja chłodzenia narzędzia powietrzem 4. Śruby toczne o podwójnej nakrętce. Prowadnice toczne wałeczkowe w osiach liniowych. 5. Napędy bezpośrednie w 3 osiach 6. Automatyczny system smarowania prowadnic tocznych i śrub kulowych 7. Teleskopowe osłony prowadnic 8. Kabina osłaniająca przestrzeń roboczą 9. Sygnalizator stanu maszyny 10. Szkolenie personelu w zakresie programowania oferowanej obrabiarki CNC z obsługi wraz z sondą pomiarową i narzędziową 4 dni = 32 godziny 11. Komplet kluczy obsługowych 12. Transporter wiórów 13. System spłukiwania dna kabiny 14. Zapas oleju do smarowania obrabiarki 40 l. 15. Zapas koncentratu chłodziwa 40 l. 16. Transport obrabiarki z posadowieniem na miejscu pracy 17. Instrukcja obsługi programowania i dokumentacja techniczna w języku polskim 18. Kompresor 8 bar / 200 l/min 2. Tokarka CNC L.p. Nazwa parametru / opis Wymagane / opis 1. Sterowanie Fanuc 0i-TC z Manual Guide i-3d lub równoważny nie gorszy parametrami 2. Skośne łoże 3. Prowadnice toczne 4. Bezpośrednie napędy osi

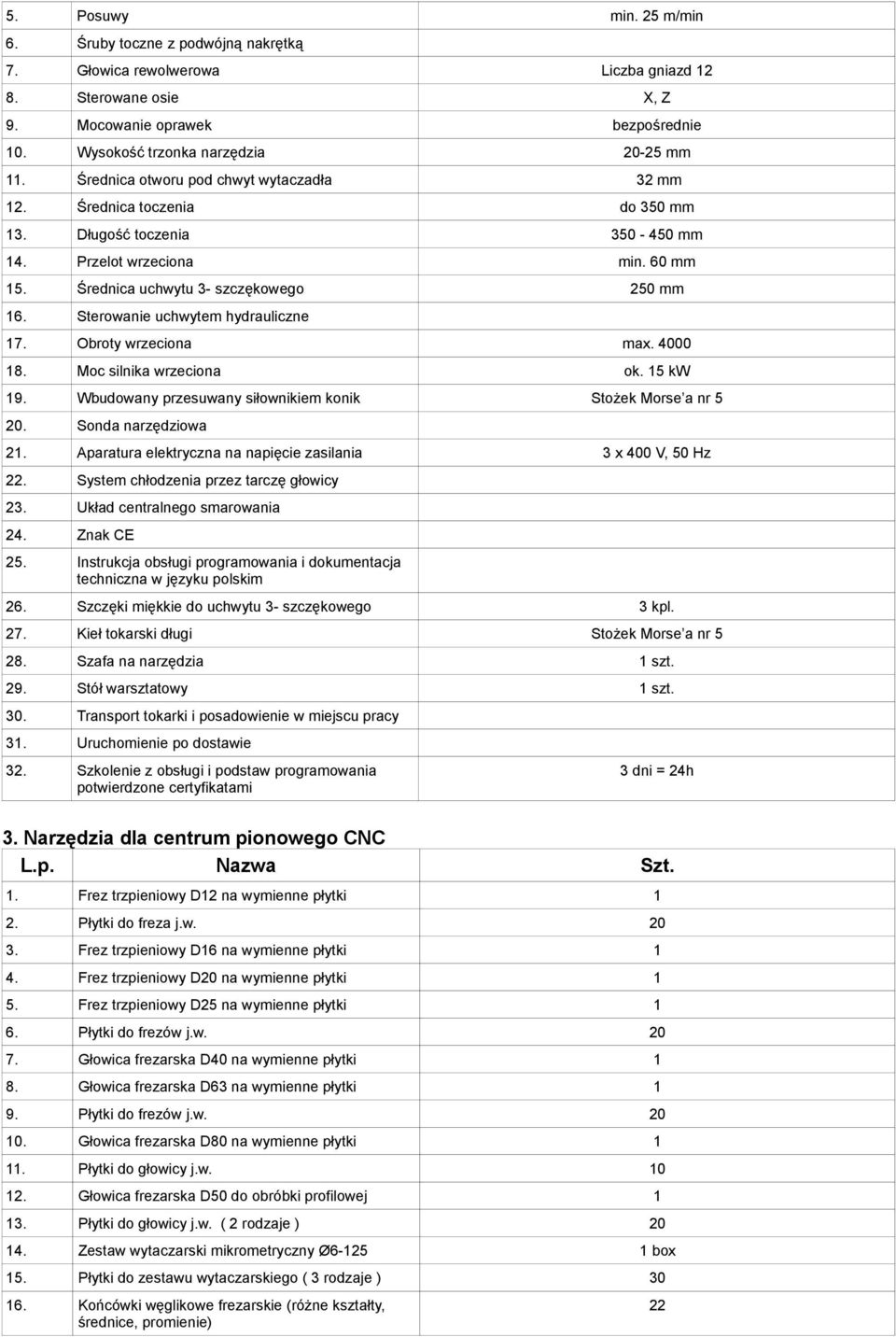

3 5. Posuwy min. 25 m/min 6. Śruby toczne z podwójną nakrętką 7. Głowica rewolwerowa Liczba gniazd Sterowane osie X, Z 9. Mocowanie oprawek bezpośrednie 10. Wysokość trzonka narzędzia mm 11. Średnica otworu pod chwyt wytaczadła 32 mm 12. Średnica toczenia do 350 mm 13. Długość toczenia mm 14. Przelot wrzeciona min. 60 mm 15. Średnica uchwytu 3- szczękowego 250 mm 16. Sterowanie uchwytem hydrauliczne 17. Obroty wrzeciona max Moc silnika wrzeciona ok. 15 kw 19. Wbudowany przesuwany siłownikiem konik Stożek Morse a nr Sonda narzędziowa 21. Aparatura elektryczna na napięcie zasilania 3 x 400 V, 50 Hz 22. System chłodzenia przez tarczę głowicy 23. Układ centralnego smarowania 24. Znak CE 25. Instrukcja obsługi programowania i dokumentacja techniczna w języku polskim 26. Szczęki miękkie do uchwytu 3- szczękowego 3 kpl. 27. Kieł tokarski długi Stożek Morse a nr Szafa na narzędzia 1 szt. 29. Stół warsztatowy 1 szt. 30. Transport tokarki i posadowienie w miejscu pracy 31. Uruchomienie po dostawie 32. Szkolenie z obsługi i podstaw programowania potwierdzone certyfikatami 3 dni = 24h 3. Narzędzia dla centrum pionowego CNC 1. Frez trzpieniowy D12 na wymienne płytki 1 2. Płytki do freza j.w Frez trzpieniowy D16 na wymienne płytki 1 4. Frez trzpieniowy D20 na wymienne płytki 1 5. Frez trzpieniowy D25 na wymienne płytki 1 6. Płytki do frezów j.w Głowica frezarska D40 na wymienne płytki 1 8. Głowica frezarska D63 na wymienne płytki 1 9. Płytki do frezów j.w Głowica frezarska D80 na wymienne płytki Płytki do głowicy j.w Głowica frezarska D50 do obróbki profilowej Płytki do głowicy j.w. ( 2 rodzaje ) Zestaw wytaczarski mikrometryczny Ø box 15. Płytki do zestawu wytaczarskiego ( 3 rodzaje ) Końcówki węglikowe frezarskie (różne kształty, średnice, promienie) 22

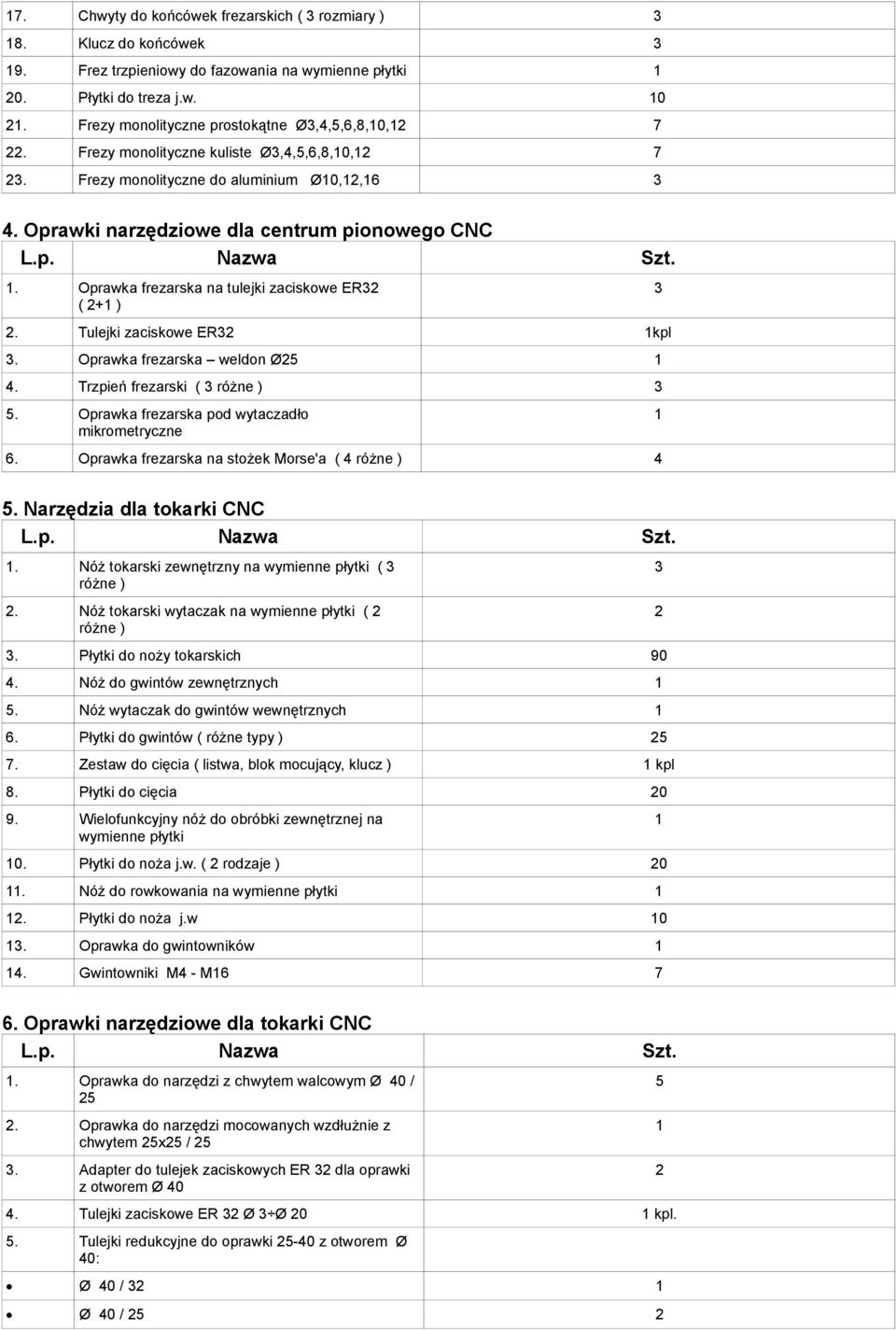

4 17. Chwyty do końcówek frezarskich ( 3 rozmiary ) Klucz do końcówek Frez trzpieniowy do fazowania na wymienne płytki Płytki do treza j.w Frezy monolityczne prostokątne Ø3,4,5,6,8,10, Frezy monolityczne kuliste Ø3,4,5,6,8,10, Frezy monolityczne do aluminium Ø10,12, Oprawki narzędziowe dla centrum pionowego CNC 1. Oprawka frezarska na tulejki zaciskowe ER32 ( 2+1 ) 2. Tulejki zaciskowe ER32 1kpl 3. Oprawka frezarska weldon Ø Trzpień frezarski ( 3 różne ) 3 5. Oprawka frezarska pod wytaczadło mikrometryczne 6. Oprawka frezarska na stożek Morse'a ( 4 różne ) 4 5. Narzędzia dla tokarki CNC 1. Nóż tokarski zewnętrzny na wymienne płytki ( 3 różne ) 2. Nóż tokarski wytaczak na wymienne płytki ( 2 różne ) 3. Płytki do noży tokarskich Nóż do gwintów zewnętrznych 1 5. Nóż wytaczak do gwintów wewnętrznych 1 6. Płytki do gwintów ( różne typy ) Zestaw do cięcia ( listwa, blok mocujący, klucz ) 1 kpl 8. Płytki do cięcia Wielofunkcyjny nóż do obróbki zewnętrznej na wymienne płytki 10. Płytki do noża j.w. ( 2 rodzaje ) Nóż do rowkowania na wymienne płytki Płytki do noża j.w Oprawka do gwintowników Gwintowniki M4 - M Oprawki narzędziowe dla tokarki CNC 1. Oprawka do narzędzi z chwytem walcowym Ø 40 / Oprawka do narzędzi mocowanych wzdłużnie z chwytem 25x25 / Adapter do tulejek zaciskowych ER 32 dla oprawki z otworem Ø Tulejki zaciskowe ER 32 Ø 3 Ø 20 1 kpl. 5. Tulejki redukcyjne do oprawki z otworem Ø 40: Ø 40 / 32 1 Ø 40 /

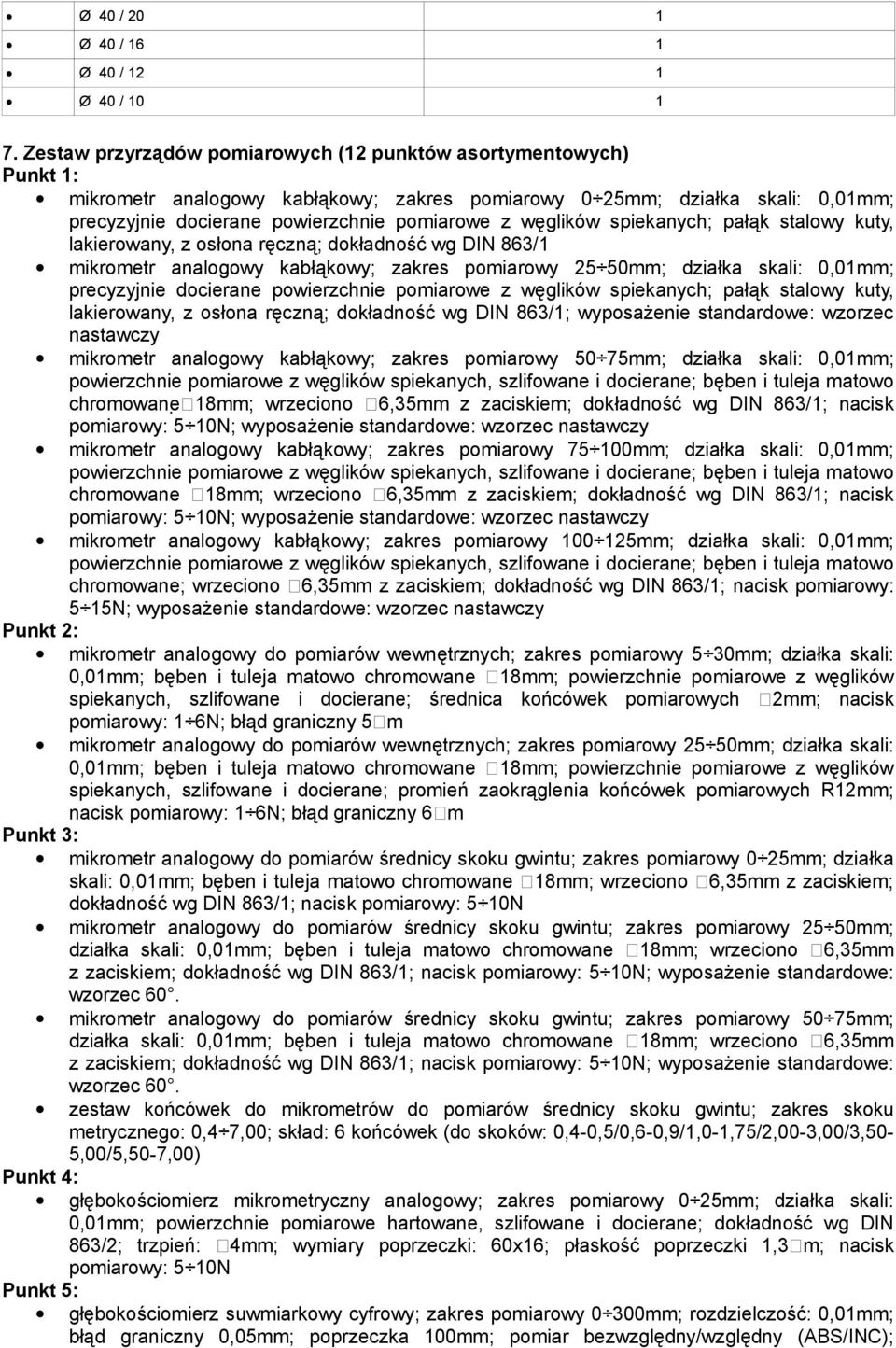

5 Ø 40 / 20 1 Ø 40 / 16 1 Ø 40 / 12 1 Ø 40 / Zestaw przyrządów pomiarowych (12 punktów asortymentowych) Punkt 1: mikrometr analogowy kabłąkowy; zakres pomiarowy 0 25mm; działka skali: 0,01mm; precyzyjnie docierane powierzchnie pomiarowe z węglików spiekanych; pałąk stalowy kuty, lakierowany, z osłona ręczną; dokładność wg DIN 863/1 mikrometr analogowy kabłąkowy; zakres pomiarowy 25 50mm; działka skali: 0,01mm; precyzyjnie docierane powierzchnie pomiarowe z węglików spiekanych; pałąk stalowy kuty, lakierowany, z osłona ręczną; dokładność wg DIN 863/1; wyposażenie standardowe: wzorzec nastawczy mikrometr analogowy kabłąkowy; zakres pomiarowy 50 75mm; działka skali: 0,01mm; powierzchnie pomiarowe z węglików spiekanych, szlifowane i docierane; bęben i tuleja matowo chromowane 18mm; wrzeciono 6,35mm z zaciskiem; dokładność wg DIN 863/1; nacisk pomiarowy: 5 10N; wyposażenie standardowe: wzorzec nastawczy mikrometr analogowy kabłąkowy; zakres pomiarowy mm; działka skali: 0,01mm; powierzchnie pomiarowe z węglików spiekanych, szlifowane i docierane; bęben i tuleja matowo chromowane 18mm; wrzeciono 6,35mm z zaciskiem; dokładność wg DIN 863/1; nacisk pomiarowy: 5 10N; wyposażenie standardowe: wzorzec nastawczy mikrometr analogowy kabłąkowy; zakres pomiarowy mm; działka skali: 0,01mm; powierzchnie pomiarowe z węglików spiekanych, szlifowane i docierane; bęben i tuleja matowo chromowane; wrzeciono 6,35mm z zaciskiem; dokładność wg DIN 863/1; nacisk pomiarowy: 5 15N; wyposażenie standardowe: wzorzec nastawczy Punkt 2: mikrometr analogowy do pomiarów wewnętrznych; zakres pomiarowy 5 30mm; działka skali: 0,01mm; bęben i tuleja matowo chromowane 18mm; powierzchnie pomiarowe z węglików spiekanych, szlifowane i docierane; średnica końcówek pomiarowych 2mm; nacisk pomiarowy: 1 6N; błąd graniczny 5 m mikrometr analogowy do pomiarów wewnętrznych; zakres pomiarowy 25 50mm; działka skali: 0,01mm; bęben i tuleja matowo chromowane 18mm; powierzchnie pomiarowe z węglików spiekanych, szlifowane i docierane; promień zaokrąglenia końcówek pomiarowych R12mm; nacisk pomiarowy: 1 6N; błąd graniczny 6 m Punkt 3: mikrometr analogowy do pomiarów średnicy skoku gwintu; zakres pomiarowy 0 25mm; działka skali: 0,01mm; bęben i tuleja matowo chromowane 18mm; wrzeciono 6,35mm z zaciskiem; dokładność wg DIN 863/1; nacisk pomiarowy: 5 10N mikrometr analogowy do pomiarów średnicy skoku gwintu; zakres pomiarowy 25 50mm; działka skali: 0,01mm; bęben i tuleja matowo chromowane 18mm; wrzeciono 6,35mm z zaciskiem; dokładność wg DIN 863/1; nacisk pomiarowy: 5 10N; wyposażenie standardowe: wzorzec 60. mikrometr analogowy do pomiarów średnicy skoku gwintu; zakres pomiarowy 50 75mm; działka skali: 0,01mm; bęben i tuleja matowo chromowane 18mm; wrzeciono 6,35mm z zaciskiem; dokładność wg DIN 863/1; nacisk pomiarowy: 5 10N; wyposażenie standardowe: wzorzec 60. zestaw końcówek do mikrometrów do pomiarów średnicy skoku gwintu; zakres skoku metrycznego: 0,4 7,00; skład: 6 końcówek (do skoków: 0,4-0,5/0,6-0,9/1,0-1,75/2,00-3,00/3,50-5,00/5,50-7,00) Punkt 4: głębokościomierz mikrometryczny analogowy; zakres pomiarowy 0 25mm; działka skali: 0,01mm; powierzchnie pomiarowe hartowane, szlifowane i docierane; dokładność wg DIN 863/2; trzpień: 4mm; wymiary poprzeczki: 60x16; płaskość poprzeczki 1,3 m; nacisk pomiarowy: 5 10N Punkt 5: głębokościomierz suwmiarkowy cyfrowy; zakres pomiarowy 0 300mm; rozdzielczość: 0,01mm; błąd graniczny 0,05mm; poprzeczka 100mm; pomiar bezwzględny/względny (ABS/INC);

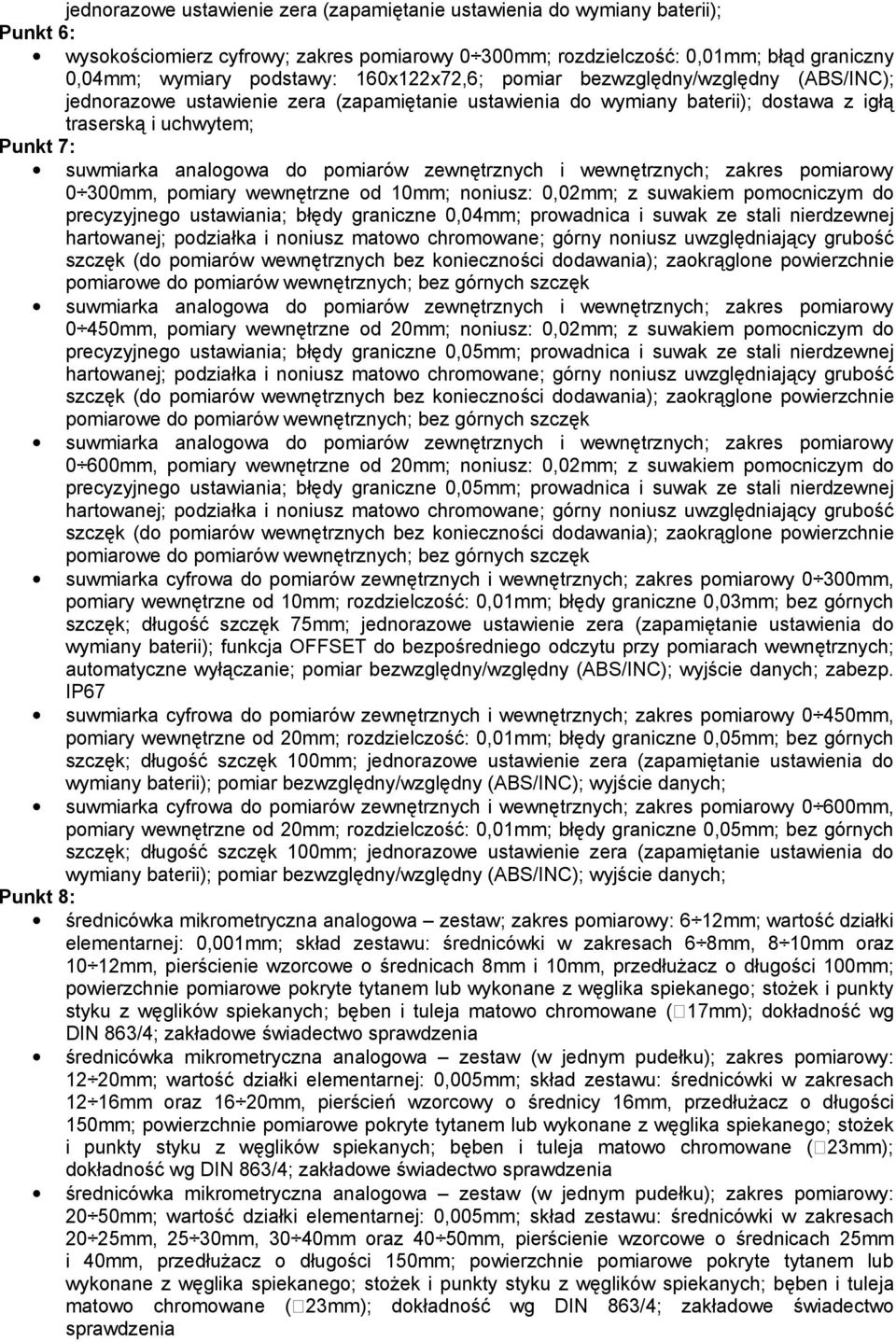

6 jednorazowe ustawienie zera (zapamiętanie ustawienia do wymiany baterii); Punkt 6: wysokościomierz cyfrowy; zakres pomiarowy 0 300mm; rozdzielczość: 0,01mm; błąd graniczny 0,04mm; wymiary podstawy: 160x122x72,6; pomiar bezwzględny/względny (ABS/INC); jednorazowe ustawienie zera (zapamiętanie ustawienia do wymiany baterii); dostawa z igłą traserską i uchwytem; Punkt 7: suwmiarka analogowa do pomiarów zewnętrznych i wewnętrznych; zakres pomiarowy 0 300mm, pomiary wewnętrzne od 10mm; noniusz: 0,02mm; z suwakiem pomocniczym do precyzyjnego ustawiania; błędy graniczne 0,04mm; prowadnica i suwak ze stali nierdzewnej hartowanej; podziałka i noniusz matowo chromowane; górny noniusz uwzględniający grubość szczęk (do pomiarów wewnętrznych bez konieczności dodawania); zaokrąglone powierzchnie pomiarowe do pomiarów wewnętrznych; bez górnych szczęk suwmiarka analogowa do pomiarów zewnętrznych i wewnętrznych; zakres pomiarowy 0 450mm, pomiary wewnętrzne od 20mm; noniusz: 0,02mm; z suwakiem pomocniczym do precyzyjnego ustawiania; błędy graniczne 0,05mm; prowadnica i suwak ze stali nierdzewnej hartowanej; podziałka i noniusz matowo chromowane; górny noniusz uwzględniający grubość szczęk (do pomiarów wewnętrznych bez konieczności dodawania); zaokrąglone powierzchnie pomiarowe do pomiarów wewnętrznych; bez górnych szczęk suwmiarka analogowa do pomiarów zewnętrznych i wewnętrznych; zakres pomiarowy 0 600mm, pomiary wewnętrzne od 20mm; noniusz: 0,02mm; z suwakiem pomocniczym do precyzyjnego ustawiania; błędy graniczne 0,05mm; prowadnica i suwak ze stali nierdzewnej hartowanej; podziałka i noniusz matowo chromowane; górny noniusz uwzględniający grubość szczęk (do pomiarów wewnętrznych bez konieczności dodawania); zaokrąglone powierzchnie pomiarowe do pomiarów wewnętrznych; bez górnych szczęk suwmiarka cyfrowa do pomiarów zewnętrznych i wewnętrznych; zakres pomiarowy 0 300mm, pomiary wewnętrzne od 10mm; rozdzielczość: 0,01mm; błędy graniczne 0,03mm; bez górnych szczęk; długość szczęk 75mm; jednorazowe ustawienie zera (zapamiętanie ustawienia do wymiany baterii); funkcja OFFSET do bezpośredniego odczytu przy pomiarach wewnętrznych; automatyczne wyłączanie; pomiar bezwzględny/względny (ABS/INC); wyjście danych; zabezp. IP67 suwmiarka cyfrowa do pomiarów zewnętrznych i wewnętrznych; zakres pomiarowy 0 450mm, pomiary wewnętrzne od 20mm; rozdzielczość: 0,01mm; błędy graniczne 0,05mm; bez górnych szczęk; długość szczęk 100mm; jednorazowe ustawienie zera (zapamiętanie ustawienia do wymiany baterii); pomiar bezwzględny/względny (ABS/INC); wyjście danych; suwmiarka cyfrowa do pomiarów zewnętrznych i wewnętrznych; zakres pomiarowy 0 600mm, pomiary wewnętrzne od 20mm; rozdzielczość: 0,01mm; błędy graniczne 0,05mm; bez górnych szczęk; długość szczęk 100mm; jednorazowe ustawienie zera (zapamiętanie ustawienia do wymiany baterii); pomiar bezwzględny/względny (ABS/INC); wyjście danych; Punkt 8: średnicówka mikrometryczna analogowa zestaw; zakres pomiarowy: 6 12mm; wartość działki elementarnej: 0,001mm; skład zestawu: średnicówki w zakresach 6 8mm, 8 10mm oraz 10 12mm, pierścienie wzorcowe o średnicach 8mm i 10mm, przedłużacz o długości 100mm; powierzchnie pomiarowe pokryte tytanem lub wykonane z węglika spiekanego; stożek i punkty styku z węglików spiekanych; bęben i tuleja matowo chromowane ( 17mm); dokładność wg DIN 863/4; zakładowe świadectwo sprawdzenia średnicówka mikrometryczna analogowa zestaw (w jednym pudełku); zakres pomiarowy: 12 20mm; wartość działki elementarnej: 0,005mm; skład zestawu: średnicówki w zakresach 12 16mm oraz 16 20mm, pierścień wzorcowy o średnicy 16mm, przedłużacz o długości 150mm; powierzchnie pomiarowe pokryte tytanem lub wykonane z węglika spiekanego; stożek i punkty styku z węglików spiekanych; bęben i tuleja matowo chromowane ( 23mm); dokładność wg DIN 863/4; zakładowe świadectwo sprawdzenia średnicówka mikrometryczna analogowa zestaw (w jednym pudełku); zakres pomiarowy: 20 50mm; wartość działki elementarnej: 0,005mm; skład zestawu: średnicówki w zakresach 20 25mm, 25 30mm, 30 40mm oraz 40 50mm, pierścienie wzorcowe o średnicach 25mm i 40mm, przedłużacz o długości 150mm; powierzchnie pomiarowe pokryte tytanem lub wykonane z węglika spiekanego; stożek i punkty styku z węglików spiekanych; bęben i tuleja matowo chromowane ( 23mm); dokładność wg DIN 863/4; zakładowe świadectwo sprawdzenia

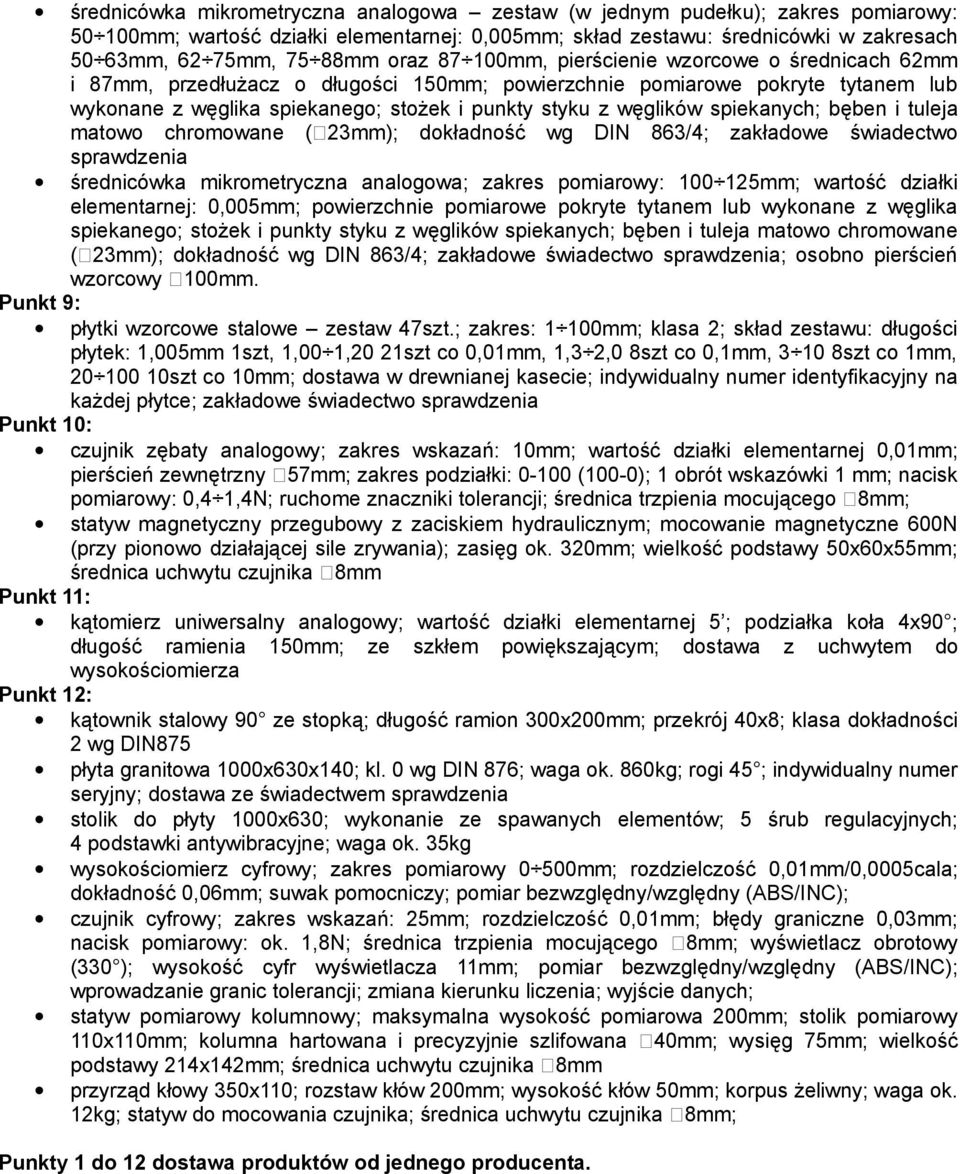

7 średnicówka mikrometryczna analogowa zestaw (w jednym pudełku); zakres pomiarowy: mm; wartość działki elementarnej: 0,005mm; skład zestawu: średnicówki w zakresach 50 63mm, 62 75mm, 75 88mm oraz mm, pierścienie wzorcowe o średnicach 62mm i 87mm, przedłużacz o długości 150mm; powierzchnie pomiarowe pokryte tytanem lub wykonane z węglika spiekanego; stożek i punkty styku z węglików spiekanych; bęben i tuleja matowo chromowane ( 23mm); dokładność wg DIN 863/4; zakładowe świadectwo sprawdzenia średnicówka mikrometryczna analogowa; zakres pomiarowy: mm; wartość działki elementarnej: 0,005mm; powierzchnie pomiarowe pokryte tytanem lub wykonane z węglika spiekanego; stożek i punkty styku z węglików spiekanych; bęben i tuleja matowo chromowane ( 23mm); dokładność wg DIN 863/4; zakładowe świadectwo sprawdzenia; osobno pierścień wzorcowy 100mm. Punkt 9: płytki wzorcowe stalowe zestaw 47szt.; zakres: 1 100mm; klasa 2; skład zestawu: długości płytek: 1,005mm 1szt, 1,00 1,20 21szt co 0,01mm, 1,3 2,0 8szt co 0,1mm, szt co 1mm, szt co 10mm; dostawa w drewnianej kasecie; indywidualny numer identyfikacyjny na każdej płytce; zakładowe świadectwo sprawdzenia Punkt 10: czujnik zębaty analogowy; zakres wskazań: 10mm; wartość działki elementarnej 0,01mm; pierścień zewnętrzny 57mm; zakres podziałki: (100-0); 1 obrót wskazówki 1 mm; nacisk pomiarowy: 0,4 1,4N; ruchome znaczniki tolerancji; średnica trzpienia mocującego 8mm; statyw magnetyczny przegubowy z zaciskiem hydraulicznym; mocowanie magnetyczne 600N (przy pionowo działającej sile zrywania); zasięg ok. 320mm; wielkość podstawy 50x60x55mm; średnica uchwytu czujnika 8mm Punkt 11: kątomierz uniwersalny analogowy; wartość działki elementarnej 5 ; podziałka koła 4x90 ; długość ramienia 150mm; ze szkłem powiększającym; dostawa z uchwytem do wysokościomierza Punkt 12: kątownik stalowy 90 ze stopką; długość ramion 300x200mm; przekrój 40x8; klasa dokładności 2 wg DIN875 płyta granitowa 1000x630x140; kl. 0 wg DIN 876; waga ok. 860kg; rogi 45 ; indywidualny numer seryjny; dostawa ze świadectwem sprawdzenia stolik do płyty 1000x630; wykonanie ze spawanych elementów; 5 śrub regulacyjnych; 4 podstawki antywibracyjne; waga ok. 35kg wysokościomierz cyfrowy; zakres pomiarowy 0 500mm; rozdzielczość 0,01mm/0,0005cala; dokładność 0,06mm; suwak pomocniczy; pomiar bezwzględny/względny (ABS/INC); czujnik cyfrowy; zakres wskazań: 25mm; rozdzielczość 0,01mm; błędy graniczne 0,03mm; nacisk pomiarowy: ok. 1,8N; średnica trzpienia mocującego 8mm; wyświetlacz obrotowy (330 ); wysokość cyfr wyświetlacza 11mm; pomiar bezwzględny/względny (ABS/INC); wprowadzanie granic tolerancji; zmiana kierunku liczenia; wyjście danych; statyw pomiarowy kolumnowy; maksymalna wysokość pomiarowa 200mm; stolik pomiarowy 110x110mm; kolumna hartowana i precyzyjnie szlifowana 40mm; wysięg 75mm; wielkość podstawy 214x142mm; średnica uchwytu czujnika 8mm przyrząd kłowy 350x110; rozstaw kłów 200mm; wysokość kłów 50mm; korpus żeliwny; waga ok. 12kg; statyw do mocowania czujnika; średnica uchwytu czujnika 8mm; Punkty 1 do 12 dostawa produktów od jednego producenta.
