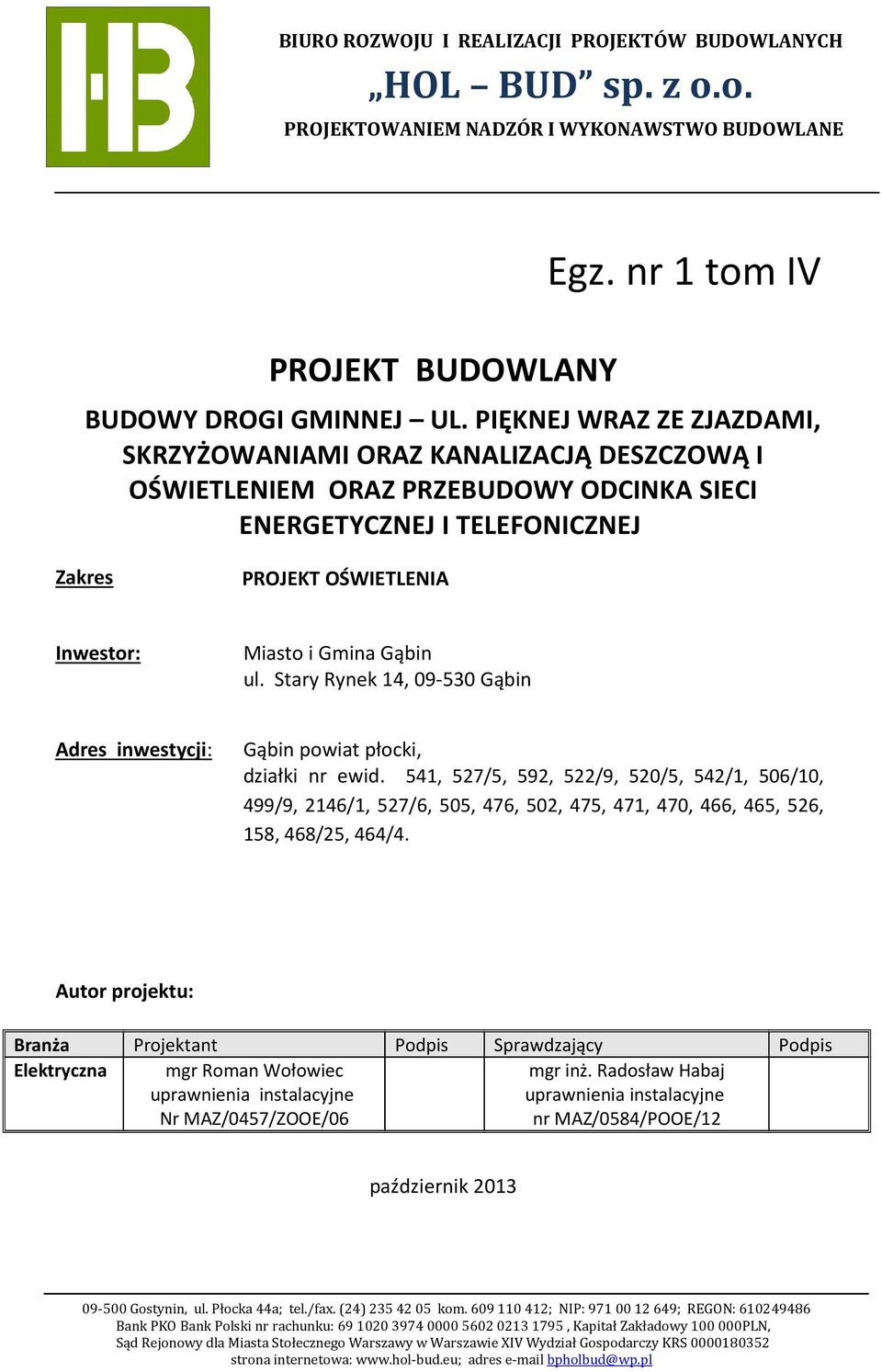

1 BIURO ROZWOJU I REALIZACJI PROJEKTÓW BUDOWLANYCH HOL BUD sp. z o.o. PROJEKTOWANIEM NADZÓR I WYKONAWSTWO BUDOWLANE PROJEKT BUDOWLANY Egz. nr 1 tom IV BUDOWY DROGI GMINNEJ UL. PIĘKNEJ WRAZ ZE ZJAZDAMI, SKRZYŻOWANIAMI ORAZ KANALIZACJĄ DESZCZOWĄ I OŚWIETLENIEM ORAZ PRZEBUDOWY ODCINKA SIECI ENERGETYCZNEJ I TELEFONICZNEJ Zakres PROJEKT OŚWIETLENIA Inwestor: Miasto i Gmina Gąbin ul. Stary Rynek 14, Gąbin Adres inwestycji : Gąbin powiat płocki, działki nr ewid. 541, 527/5, 592, 522/9, 520/5, 542/1, 506/10, 499/9, 2146/1, 527/6, 505, 476, 502, 475, 471, 470, 466, 465, 526, 158, 468/25, 464/4. Autor projektu: Branża Projektant Podpis Sprawdzający Podpis Elektryczna mgr Roman Wołowiec uprawnienia instalacyjne Nr MAZ/0457/ZOOE/06 mgr inż. Radosław Habaj uprawnienia instalacyjne nr MAZ/0584/POOE/12 październik Gostynin, ul. Płocka 44a; tel./fax. (24) kom ; NIP: ; REGON: Bank PKO Bank Polski nr rachunku: , Kapitał Zakładowy PLN, Sąd Rejonowy dla Miasta Stołecznego Warszawy w Warszawie XIV Wydział Gospodarczy KRS strona internetowa: adres bpholbud@wp.pl

2 SPIS TREŚCI 1. KLAUZULA DOKUMENTACJI OŚWIADCZENIE PROJEKTANTA Uprawnienia projektanta Zaświadczenie MOIIB projektanta OŚWIADCZENIE SPRAWDZAJĄCEGO Uprawnienia sprawdzającego Zaświadczenie MOIIB sprawdzającego DOKUMENTACJA FORMALNO-PRAWNA Warunki przyłączenia Energa Operator S.A Opinia ZUDP Mapa ZUDP OPIS TECHNICZY Podstawa opracowania Opis inwestycji Zakres opracowania Stan projektowany WYKONANIE ROBÓT Linia kablowa oświetleniowa Słupy oświetleniowe Oprawy oświetleniowe Ochrona przeciwporażeniowa OBLICZENIA OŚWIETLENIA ZESTAWIENIE MATERIAŁÓW DO ZABUDOWY UWAGI I ZALECENIA RYSUNKI Plan sytuacyjny oświetlenie drogowe Schemat oświetlenia drogowego Schemat zasilania szafy SOT INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA...34 Strona 2

3 1.Klauzula dokumentacji Niniejsza dokumentacja jest zgodna z umową i kompletna z punktu widzenia celu, któremu ma służyć. Przedmiotowy projekt jest chroniony Prawem Autorskim (Dz.U.94/24/83) zgodnie z obowiązującym prawem i ustawą O prawie autorskim i prawach pokrewnych. Projekt opracowano zgodnie z udostępnionymi danymi do wykonania pracy oraz z uwzględnieniem aktualnych przepisów na dzień przekazania projektu Zamawiającemu. Integralną częścią całego opracowania jest opis projektu budowlanego lub zgłoszenia robót wraz z rysunkami w postaci rzutów i schematów. Wymienione w dokumentacji projektowej urządzenia i materiały odniesione do konkretnych producentów jak również nazwy firm dostawców i producentów należy traktować jako służące do określenia parametrów przedmiotu zamówienia poprzez podanie oczekiwanego standardu. Dopuszczalne jest zastosowanie urządzeń i materiałów równoważnych pochodzących od innych wytwórców z zastrzeżeniem, że nie będą one jakościowo gorsze od wskazanych w projekcie oraz, że zagwarantują dotrzymanie tych samych lub lepszych parametrów technicznych oraz będą posiadać wszystkie niezbędne atesty i dopuszczenia do stosowania. W przypadku zastosowania innych niż podane w dokumentacji projektowej urządzeń, materiałów i technologii wykonawca przedmiotu zamówienia odpowiadać będzie za ich dobór. W zakresie jego obowiązków znajdować się będzie ewentualna weryfikacja dokumentacji projektowej dokonana na własny koszt. W przypadku, gdy w trakcie budowy Zamawiający uzna, że przewidziany w ofercie wyrób czy urządzenie nie spełnia parametrów technicznych lub standardów jakościowych przewidzianych w dokumentacji, Wykonawca zastosuje elementy zgodnie z dokumentacją projektową. Dla wszystkich użytych w projekcie znaków towarowych nazw wyrobów, producentów itp., na równych zasadach dopuszcza się rozwiązania równoważne spełniające wymagania dla danego rodzaju materiału urządzenia, wyrobu. Na etapie składania oferty wykonawca/oferent ma obowiązek zapoznania się z całą dokumentacja projektową składająca się z opisów, rysunków,obliczeń, zestawień materiałowych, specyfikacji wykonania i odbioru robot. W przypadku wątpliwości dotyczących przyjętych rozwiązań, zestawień materiałowych zamieszczonych w niniejszej dokumentacji Wykonawca zobowiązany jest wystąpić do jednostki projektowania za pośrednictwem Inwestora o złożenie stosownych wyjaśnień. Strona 3

4 2.Oświadczenie projektanta Roman Wołowiec Gąbin Nowe Grabie, Osiedle pod Klonami 226 tel OŚWIADCZENIE Płock, dnia r. Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 roku Prawo budowlane (Dz. U. z 2010 roku Nr 243, poz tekst jednolity), składam niniejsze oświadczenie, jako projektant projektu budowlanego zamierzenia budowlanego pod nazwą: Budowa drogi gminnej - ul. Pięknej wraz ze zjazdami i skrzyżowaniami, kanalizacją deszczową, i oświetleniem, przebudową - budową odcinka sieci energetycznej i telefonicznej - PROJEKT OŚWIETLENIA zlokalizowaną w Gąbinie, przy ulicy: Pięknej na działkach o nr ewidencyjnym gruntu: 541, 527/5, 592, 522/9, 520/5, 542/1, 506/10, 499/9, 2146/1, 527/6, 505, 476, 502, 475, 471, 470, 466, 465, 526, 158, 468/25, 464/4. o sporządzeniu projektu budowlanego, zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projekt budowlany został zaprojektowany na podstawie posiadanych uprawnień budowlanych w specjalności: instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych (pieczęć i podpis) Do przedmiotowego projektu budowlanego została, zgodnie z art. 20 ust. 1 pkt 1b, sporządzona informacja dotyczącą bezpieczeństwa i ochrony zdrowia ze względu na specyfikę projektowanego obiektu budowlanego, uwzględniana w planie bezpieczeństwa i ochrony zdrowia zgodnie z art. 21a ust. 1 ustawy z dnia 7 lipca 1994 roku Prawo budowlane (Dz. U. z 2010 roku Nr 243, poz tekst jednolity) spełniająca wymagania rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 roku (Dz. U. z 2003 roku Nr 120, poz.1126) w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia.... (pieczęć i podpis projektanta) Strona 4

5 2.1. Uprawnienia projektanta Strona 5

6 Strona 6

7 2.2. Zaświadczenie MOIIB projektanta Strona 7

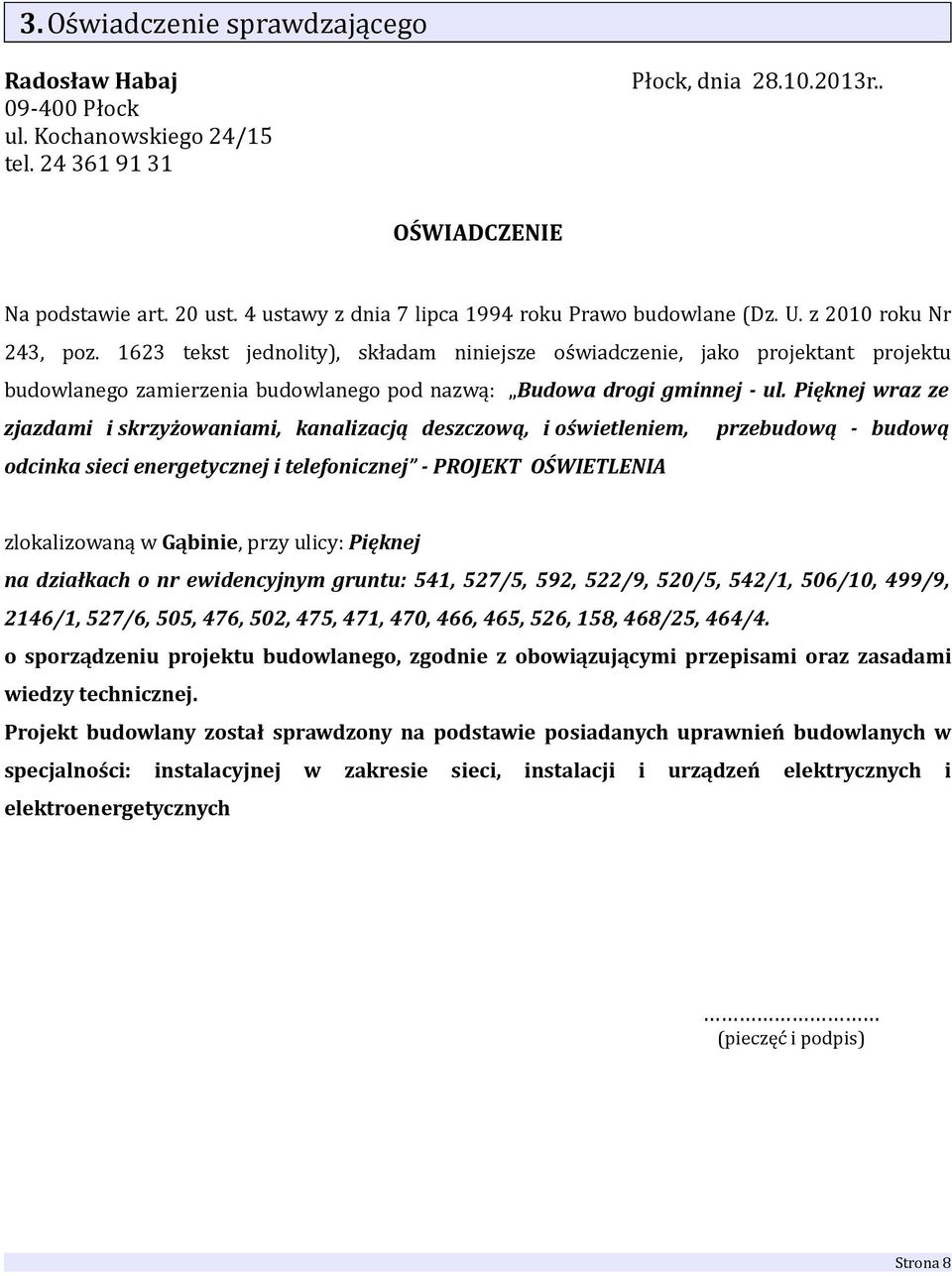

8 3.Oświadczenie sprawdzającego Radosław Habaj Płock ul. Kochanowskiego 24/15 tel Płock, dnia r.. OŚWIADCZENIE Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 roku Prawo budowlane (Dz. U. z 2010 roku Nr 243, poz tekst jednolity), składam niniejsze oświadczenie, jako projektant projektu budowlanego zamierzenia budowlanego pod nazwą: Budowa drogi gminnej - ul. Pięknej wraz ze zjazdami i skrzyżowaniami, kanalizacją deszczową, i oświetleniem, przebudową - budową odcinka sieci energetycznej i telefonicznej - PROJEKT OŚWIETLENIA zlokalizowaną w Gąbinie, przy ulicy: Pięknej na działkach o nr ewidencyjnym gruntu: 541, 527/5, 592, 522/9, 520/5, 542/1, 506/10, 499/9, 2146/1, 527/6, 505, 476, 502, 475, 471, 470, 466, 465, 526, 158, 468/25, 464/4. o sporządzeniu projektu budowlanego, zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projekt budowlany został sprawdzony na podstawie posiadanych uprawnień budowlanych w specjalności: instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych (pieczęć i podpis) Strona 8

9 3.1. Uprawnienia sprawdzającego Strona 9

10 Strona 10

11 3.2. Zaświadczenie MOIIB sprawdzającego Strona 11

12 4.Dokumentacja formalno-prawna 4.DOKUMENTACJA FORMALNO-PRAWNA Warunki przyłączenia Energa Operator S.A Opinia ZUDP...16 Strona 12

13 4.1. Warunki przyłączenia Energa Operator S.A. Strona 13

14 Strona 14

15 Strona 15

16 4.2. Opinia ZUDP Strona 16

17 Strona 17

18 4.3. Mapa ZUDP Strona 18

19 5.OPIS TECHNICZY 5.1. Podstawa opracowania. warunki przyłączenia ENERGA-OPERATOR S.A. mapa d/c projektowych, opinia ZUDP, projekt zagospodarowania terenu, inwentaryzacja w terenie, katalogi sprzętu oświetleniowego, obowiązujące przepisy i normy Opis inwestycji. Zakres planowanej inwestycji obejmuje budowę ulicy Pięknej w Gąbinie. Inwestycja będzie realizowana na podstawie decyzji ZRID. Realizacja pozwoli na docelowe zagospodarowanie pasa drogowego przedmiotowej ulicy i uporządkowanie jej układu komunikacyjnego. Wybudowana zostanie nowa jezdnia, chodniki oraz niezbędna infrastruktura, zapewniająca poprawne funkcjonowanie ulicy. Całość stworzy nowy układ drogowy uwzględniający aktualne i przyszłe potrzeby Zakres opracowania Zakres niniejszego opracowania obejmuje: montaż 13 szt. latarni SAL- 8,5 z wysięgnikiem WŁ 1/1,5/3,2/5 z oprawą Road Astra 100W PC 4A. budowę linii kablowej oświetleniowej YAKY 5x25 mm 2 o długości 447 m budowę szafy sterowania oświetleniem drogowego SOT 1 szt. Opracowanie niniejsze dotyczy budowy oświetlenia przedmiotowej ulicy. Przyłącze zasilające projektowaną szafę SOT zostanie ujęte w odrębnym opracowaniu. Przebudowa sieci Energa_Operator S.A. objęta jest oddzielnym opracowaniem. Strona 19

20 W chwili obecnej ul. Piękna w Gąbinie nie posiada oświetlenia drogowego. W ramach projektowanego zagospodarowania terenu, oświetlenie zostało przewidziane w postaci linii kablowej na całej długości nowego układu drogowego. Zasilanie nowego obwodu oświetleniowego przewidziane jest z projektowanej linii kablowej oświetleniowej, która zostanie zasilona z projektowanej szafy SOT. Wykonanie nowego oświetlenia ma na celu zapewnienie właściwych parametrów świetlnych, a poprzez to podniesienie poziomu bezpieczeństwa korzystających z ulicy użytkowników. Oświetlenie, jako element infrastruktury technicznej, stanowić będzie uzupełnienie nowego, kompleksowego urządzenia pasa drogowego Stan projektowany. Zgodnie z warunkami przyłączenia oraz wytycznymi do projektowania, dla celów oświetlenia ulicy Pięknej w Gąbinie, projektowana jest kablowa linia oświetleniowa z wykorzystaniem latarni ulicznych z oprawami wyposażonymi w źródła sodowe o mocy 100W. Szczegóły techniczne, jak również sposób wykonania przedstawiono w dalszej części tego opisu. 6. Wykonanie robót 6.1. Linia kablowa oświetleniowa. Przedmiotowe oświetlenie zasilane będzie kablami niskiego napięcia, wyprowadzonymi z projektowanej szafy SOT. Należy zastosować kable typu YAKXS 5x25 mm 2. Układ połączeń i podziałów, wykonać zgodnie ze schematem zasilania. Linia kablowa wybudowana winna być zgodnie ze sztuką budowlaną i obowiązującymi normami. W miejscu przejścia kabla przez miejsca o zwiększonym zagrożeniu, na skrzyżowaniach z istniejącym uzbrojeniem oraz pod ulicą kable układać w rurowych przepustach ochronnych. Na całej długości kabla w odstępach nie większych niż 6-8 m oraz na początku i końcu kabla, a także przy każdym słupie i na końcach przepustów, na kabel należy założyć trwałe oznaczniki zawierające: typ kabla, rok budowy, napięcie, dane użytkownika. Zapas kabli przy każdym słupie winien wynosić po 1,5 m. Kable przed zasypaniem zgłosić do odbioru wstępnego oraz do inwentaryzacji geodezyjnej. Przed zasypaniem ziemią, należy sprawdzić ciągłość żył i rezystancję izolacji kabli. Na kable w Strona 20

21 słupach oświetleniowych, zawiesić odpowiednie tabliczki opisowe, informujące o docelowych połączeniach kabli oświetleniowych Słupy oświetleniowe. Dla oświetlenia ul. Pięknej w Gąbinie, zaprojektowano aluminiowe słupy typu SAL-8,5 z wysięgnikiem WŁ 1/1,5/3,2/5 prod ROSA. Należy zastosować słupy o powierzchni anodowanej w kolorze naturalnym (C-0) z dodatkowym zabezpieczeniem dolnej części słupa (do wysokości 350 mm) elastomerem poliuretanowym. Słupy posadowić należy na prefabrykowanych fundamentach betonowych typu B 70. W słupach umieścić izolacyjne złącza kablowe typu IZK produkcji SINTUR-Turek z bezpiecznikami topikowymi gl 6 A dla każdej oprawy. Do każdego projektowanego słupa wciągnięty zostanie przewód YDY 3x2,5 mm 2 łączący złącze kablowe IZK z oprawą oświetleniową. Żyłę zera ochronnego połączyć z obudową metalową podlegającą uziemieniu wspólnemu. Konstrukcję każdego słupa podłączyć do żyły ochronnej PE kabla zasilającego. Słupy ponumerować zgodnie ze schematem, umieszczając numer na wysokości 2 m nad ziemią. Wskazane na schemacie słupy należy uziemić (wykonać uziomy taśmowo-prętowe) wartość oporności uziemienia: R 10Ω. Połączenia w ziemi elementów uziemienia należy spawać, a następnie zabezpieczyć przed korozją Oprawy oświetleniowe. Dla oświetlenia ul. Pięknej przewidziano oprawy oświetleniowe, drogowego, produkcji Lena Lighting typu Road Astra 100W PC 4A Ochrona przeciwporażeniowa. Dla zapewnienia prawidłowej pracy urządzeń elektroenergetycznych w warunkach normalnych oraz ochronę przeciwporażeniową w warunkach zakłóceniowych, niezależnie od uziemienia roboczego w zasilających stacjach transformatorowych i szafach oświetleniowych, przewiduje się uziemienia robocze dodatkowe, które należy wykonać w miejscach wskazanych na planie sytuacyjnym. Oporność uziemienia R 10Ω. Jako uziemienie zastosować uziomy pionowe pomiedziowane kute Galmar z tuleją uszczelniającowzmacniającą Galmara, połączone ze słupami bednarką ocynkowaną FeZn 25x4 mm. Wartości uziemień potwierdzić pomiarami. Jako dodatkową ochronę przeciwporażeniową zastosowano samoczynne wyłączenie zasilania przy układzie pracy sieci zasilającej TN-C. Jako przewód Strona 21

22 ochronny PE należy wykorzystać piątą żyłę kabla zasilającego. W celu zapewnienia skutecznej ochrony obudowę każdej oprawy oraz konstrukcję słupów należy przyłączyć do przewodu PE. Ponadto przewód ochronny połączyć z uziomami. UWAGA: Ochrona przeciwporażeniowa będzie skuteczna pod warunkiem zachowania zasady selektywności zabezpieczeń. W związku z powyższym niezbędne jest uzyskanie przez inwestora przydziału w wysokości 16 kw (zasilanie trójfazowe) co pozwoli na zastosowanie zabezpieczenia głównego o wartości 25A. Strona 22

23 7.OBLICZENIA OŚWIETLENIA Strona 23

24 Strona 24

25 Strona 25

26 Strona 26

27 Strona 27

28 8.ZESTAWIENIE MATERIAŁÓW DO ZABUDOWY Lp. Nazwa Jedn. Ilość 1 Fundament betonowy B-70 szt Komplet elementów złącznych do B-70 kpl Słup SAL 8,5 z wysięgnikiem WŁ 1/1,5/3,2/5 szt Oprawa Road Astra 100W PC 4A Lena Lighting szt Lampa SON-T P 100 W szt Złącze kablowe do słupów oświetleniowych IZK kpl Bezpiecznik topikowy gg 6 A szt Przewód YDYp 3x2,5 mm 2 m Kabel YAKY 5x25 mm 2 m Folia kalandrowa niebieska szer. 20 cm m Oznacznik kablowy szt Rura DVK 75 Arot m Bednarka ocynkowana FeZn 25x4 mm m Uziom prętowy o śr. Ø 14,2 mm, dług. 1,5 m szt Szafa SOT (wg schematu) wraz z fundamentem kpl. 1 Strona 28

29 9.UWAGI I ZALECENIA całość robót wykonać w oparciu o niniejszy projekt z zachowaniem postanowień norm, w tym: PN-76/E-05125, PN-IEC , EN , SEP-E-004 oraz przepisów PBUE i BHP. fundamenty słupów należy zabezpieczyć środkiem impregnacyjnym. wykonawca robót, na etapie kompletowania zamówienia materiałów, powinien skontaktować się z producentem latarni w celu uszczegółowienia projektu. po wykonaniu robót należy dokonać prób, pomiarów sprawdzających oraz sporządzić odpowiednie protokóły. zachować szczególną ostrożność przy robotach prowadzonych w rejonie istniejącego uzbrojenia i urządzeń podziemnych. teren po wykonaniu wykopów uporządkować, a nawierzchnię przywrócić do stanu pierwotnego. przed rozpoczęciem jakichkolwiek prac w obrębie istniejącej sieci elektroenergetycznej, powiadomić bezwzględnie właściwe służby energetyczne użytkownika sieci. Strona 29

30 10.RYSUNKI 10.RYSUNKI Plan sytuacyjny oświetlenie drogowe Schemat oświetlenia drogowego Schemat zasilania szafy SOT...32 Strona 30

31 10.1. Plan sytuacyjny oświetleni e drogowe Strona 31

32 10.2. Schemat oświetlenia drogowego Strona 32

33 10.3. Schemat zasilania szafy SOT Strona 33

34 11. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA INWESTOR: MIASTO I GMINA GĄBIN, UL. STARY RYNEK 14, GĄBIN WYKONAWCA: BIURO ROZWOJU I REALIZACJI PROJEKTÓW BUDOWLANYCH HOL-BUD Sp. z o.o. Gostynin, ul. Płocka 44a, tel./fax. (24) OBIEKT: BUDOWA DROGI GMINNEJ - UL. PIĘKNEJ WRAZ ZE ZJAZDAMI I SKRZYŻOWANIAMI, KANALIZACJĄ DESZCZOWĄ, I OŚWIETLENIEM, PRZEBUDOWĄ - BUDOWĄ ODCINKA SIECI ENERGETYCZNEJ I TELEFONICZNEJ FAZA OPRACOWANIA: PROJEKT BUDOWLANY BRANŻA: ELEKTRYCZNA NUMER PROJEKTU ZAKRES PROJEKTU: PROJEKT OŚWIETLENIA LOKALIZACJA INWESTYCJI: Gąbin, działki ew. nr 541, 527/5, 592, 522/9, 520/5, 542/1, 506/10, 499/9, 2146/1, 527/6, 505, 476, 502, 475, 471, 470, 466, 465, 526, 158, 468/25, 464/4. STANOWISKO IMIĘ I NAZWISKO UPRAWNIENIA PODPIS PROJEKTANT Roman Wołowiec MAZ/0457/ZOOOE/06 SPRAWDZAJĄCY Radosław Habaj MAZ/0584/POOE/12 Strona 34

35 Na podstawie art. 21a ust. 3 Ustawy z dnia 7 lipca 1994 r prawo budowlane oraz Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003r Dz.U. Nr 120 wraz z późniejszymi zmianami, Kierownik Budowy zobowiązany jest do opracowania Planu Bezpieczeństwa i Ochrony Zdrowia Podstawa wykonania opracowania Art. 21a ust. 4 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. z 2000 r. Nr 106, poz. 1126, z późn. zm. Zmiany tekstu jednolitego wymienionej ustawy zostały ogłoszone w Dz.U. z 2000 r. Nr 109, poz i Nr 120, poz. 1268, z 2001 r. Nr 5, poz. 42, Nr 42, Nr 100, poz. 1085, Nr 110, poz. 1190, Nr 115, poz. 1229, Nr 129, poz i Nr 154, poz. 1800, z 2002 r. Nr 74, poz. 676 oraz z 2003 r. Nr 80, poz branżowe przepisy bhp. warunki techniczne i odbioru robót budowlanych i instalacyjnych. Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U. Nr 120, poz. 1126). Przedmiot opracowania Przedmiotem opracowania jest informacja dotycząca bezpieczeństwa i ochrony zdrowia w związku ze specyfiką projektowanego obiektu budowlanego budowy kablowej linii oświetlenia drogowego, która stanowi wytyczną do opracowania przez kierownika budowy, przed rozpoczęciem robót, planu bezpieczeństwa i ochrony zdrowia uwzględniającego specyfikę obiektu budowlanego i warunki prowadzenia robót budowlanych w branży elektrycznej. Zakres robót i kolejność realizacji obiektów W zakres robót wchodzi budowa elektroenergetycznej kablowej linii oświetlenia drogowego, dla oświetlenia ulic Pięknej w Gąbinie. Kolejność robót: budowa elektroenergetycznej kablowej, zasilającej linii oświetleniowej 0,4 kv, zabudowanie fundamentów pod słupy oświetleniowe, montaż słupów oświetleniowych, montaż opraw oświetleniowych, wykonanie uziemień, uruchomienie linii oświetleniowej, Wykaz istniejących obiektów Ulica, istniejące napowietrzne i kablowe linie elektroenergetyczne 15 i 0,4 kv, stacja transformatorowa 15/0,4 kv, wodociąg, kanalizacja oraz pozostałe uzbrojenie podziemne zgodnie ze stanem istniejącym. Wskazanie elementów zagospodarowania, które mogą stworzyć zagrożenie bezpieczeństwa i zdrowia ludzi Kablowe linie elektroenergetyczne i 0,4 kv, rozdzielnica 0,4 kv, istniejące uzbrojenie podziemne. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych roboty budowlane powyżej 3 m prowadzić z rusztowania lub z podnośnika samochodowego z platformą i balkonem, upadek do wykopu podczas robót ziemnych (wykopy pod kabel i słupy) zagrożenie od rozpoczęcia robot do ich zakończenia, porażenia prądem elektrycznym podczas podłączania i prac pomiarowych prowadzonych pod napięciem 0,4 kv - zakres pomiarów obejmuje sprawdzenie skuteczności ochrony przeciwporażeniowej, maszyny budowlane o napędzie elektrycznym muszą być podłączone do uziemienia, załoga powinna posiadać przeszkolenie na stanowisku pracy pod względem BHP na budowie i Strona 35
