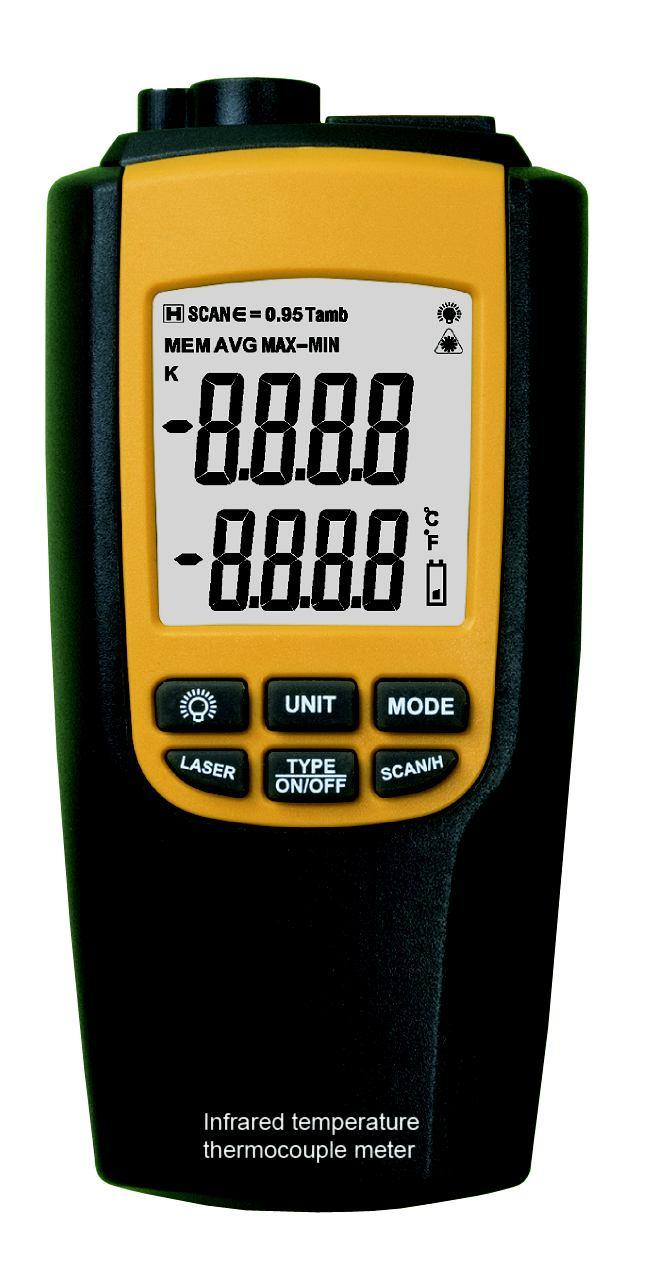

1 Pirometr z termometrem i wskaźnikiem laserowym VA8090 Instrukcja obsługi

2 Pirometr z termometrem i wskaźnikiem laserowym VA8090 służy do wykonywania pomiarów temperatury obiektów trudno dostępnych, będących pod napięciem lub bardzo gorących. Jednoczesnie możliwe jest wykonanie pomiaru kontaktowego za pomocą sondy typu K. Przed przystąpieniem do użycia przyrządu przeczytaj dokładnie instrukcję obsługi. NIE NALEŻY KIEROWAĆ LASERA URZĄDZENIA NA POWIERZCHNIE ODBLASKOWE ANI W KIERUNKU OCZU, GDYŻ MOŻE TO SPOWODOWAĆ USZKODZENIE WZROKU!!! Uwagi - przy nagłej zmianie temperatury otoczenia należy poczekać 30 minut, aby pirometr ustabilizował się, - należy unikać wykonywania testów w pobliżu pól elektromagnetycznych, - nie należy zostawiać przyrządu w miejscach, w których temperatura otoczenia jest bardzo wysoka, - należy utrzymać pirometr w czystości; czyścić go delikatnymi detergentami (zabrania się używania rozpuszczalników), - nie należy przechowywać miernika w pomieszczenia o dużej wilgotności lub wysokiej temperaturze powietrza, ani w pobliżu rozpuszczalników lub substancji żrących, - jeżeli na wyświetlaczu pojawi się symbol należy wymienić baterię, - nie należy wykonywać pomiarów w pomieszczeniach, w których panuje wysoka temperatura lub duża wilgotność, - jeżeli miernik nie będzie używany przez dłuższy czas należy wyjąć z niego baterię. Specyfikacja Wyświetlacz LCD: 4 cyfry Rozdzielczość: 0.1 C/0.1 F (poniżej 1000 C) 1 C/1 F (powyżej 1000 C) Zakres: sonda typu K -200 C~1300 C pirometr -50 C~300 C Dokładność: Sonda typu K (-200 C~-100 C)±(0.2% wartości odczytu+1 C) (-100 C~1300 C)±(0.1% wartości odczytu+0.7 C) Pirometr: (-50 C~-20 C)±5 C (-20 C~300 C)±(1.5% wartości odczytu+2 C) Emisyjność: 0.95 Pole widzenia: 2:1 Moc lasera: <1mV Częstotliwość próbkowania: 2raz/sek. Automatyczne wyłączenie się: po ok. 20 sek. (pirometr), po 20 min (sonda). Aby wyłączyć funkcję należy wcisnąć przycisk LASER zaraz po włączeniu urządzenia aż na wyświetlaczu pojawią się wszystkie ikony i wyświetlacz zostanie podświetlony. Wskazanie niskiego poziomu naładowania baterii. Warunki pracy: 0 ~ 50 (32 ~122 ),0 ~ 90%RH Warunki przechowywania: -10 ~ 60 (-14 ~140 ),0 ~ 80%RH Zasilanie: 3 x bateria 1.5V (AAA) Wymiary i waga: 121x60x30mm Waga: ok. 180g Zawartość opakowania: miernik, baterie3xaaa; sonda temperaturowa K etui; instrukcja obsługi.

3 Opis elementów zewnętrznych 1. Pokrywa czujnika 2. Czujnik podczerwieni 3. Gniazdo sondy temperaturowej 4. Wyświetlacz LCD 5. Przyciski funkcyjne Wyświetlacz LCD 1. Tryb HOLD 2. Typ sondy temperaturowej 3. Wskaźnik lasera 4. Emisyjność 5. Wynik pomiaru 6. Wynik pomiaru 7. AVG/MAX/MIN 8. Włączony laser 9. Włączone podświetlenie wyświetlacza 10. Jednostka pomiaru 11. Symbol rozładowanej baterii Przyciski TYPE/ON OFF służy do włączenia urządzenia. Ponowne wciśnięcie umożliwia wybranie typu pomiaru (dotykowy, bezdotykowy). Aby wyłączyć urządzenie należy przytrzymać przycisk przez ok. 2 sek. LASER włączenie/ wyłączenie lasera SCAN/H wyzwolenie pomiaru w podczerwieni; przy pomiarze sondą temperaturową wciśnięcie przycisku powoduje zatrzymanie wskazania wyświetlacza. Oznaczenie włączonego podświetlenia wyświetlacza UNIT przełączanie między jednostkami pomiaru ( C lub F) MODE służy do przełączania między odczytem wartości średniej, minimalnej i maksymalnej Emisyjność Emisyjność to miara promieniowania emitowanego przez powierzchnię. Im większa emisyjność powierzchni, tym więcej promieniowania zostaje wyemitowane przy określonej temperaturze. Ciała doskonale czarne (materiały o czarnej matowej powierzchni) emitują znaczne promieniowanie, podczas gdy błyszczące powierzchnie np. wypolerowane aluminium, odznaczają się niską emisyjnością. Większość powierzchni ciał organicznych i utlenionych metali ma emisyjność z zakresu 0,85 do 0,98. Dla materiałów o emisyjności mniejszej niż 0,95 temperatura pomiaru jest mniejsza niż temperatura faktyczna materiału. Dla emisyjności większej niż 0,95, temperatura pomiaru jest większa niż temperatura faktyczna materiału. Należy zwracać na to szczególną uwagę przy pomiarach wykonywanych na błyszczących powierzchniach. Proporcja stosunku odległości od obiektu do wielkości plamki pomiarowej Obiekt pomiarowy powinien znajdować się w odległości od 25mm do 250mm od urządzenia. Pole widzenia dla VA8090 to 2:1. Należy upewnić się, że obiekt pomiarowy jest większy od plamki pomiarowej. Uwaga Nie wykonuj pomiarów w pomieszczeniach o dużej wilgotności powietrza lub wysokiej temperaturze. Czujnik powinien być utrzymywany w czystości - do czyszczenia obudowy używaj tylko wilgotnej szmatki z delikatnym detergentem; miernik nie jest wodoszczelny-zanurzenie go w cieczy spowoduje jego uszkodzenie.

4 Wymiana baterii Baterię należy wymienić, jeżeli na wyświetlaczu pojawi się symbol W celu wymiany baterii należy odkręcić śruby znajdujące się w spodniej części obudowy miernika, wyjąć zużyte baterie i zastąpić je nowymi -3x1.5V (AAA), zwracając szczególną uwagę na polaryzację. Usunięte baterie lub akumulatory składować w wyznaczanym miejscu zbiórki. Ostrzeżenie Aby uniknąć porażenia prądem: 1) Wymianę baterii wykonuj po odłączeniu końcówek testowych i wyłączeniu urządzenia. 2) Nigdy nie używaj urządzenia, jeżeli tylna pokrywa nie jest przykręcona. Symbol przekreślonego kosza na śmieci, umieszczony na baterii lub opakowaniu, oznacza, że baterie nie powinny być traktowane jako zwykłe odpadki z gospodarstwa domowego. W dniu 12 czerwca 2009 r. weszły w życie przepisy ustawy z dnia 24 kwietnia 2009 r. o bateriach i akumulatorach (Dz. U. z 2009 r. Nr 79, poz. 666) ograniczające negatywny wpływ baterii i akumulatorów na środowisko poprzez redukcję ilości substancji niebezpiecznych w bateriach i akumulatorach oraz przez organizowanie systemu selektywnego ich zbierania. Stosując prawidłową utylizację baterii i akumulatorów użytkownik przyczynia się do zapobiegania potencjalnie negatywnym konsekwencjom dla środowiska naturalnego i ludzkiego zdrowia, które mogłyby powstać w przypadku nieprawidłowej utylizacji baterii. Recykling materiałów przyczynia się do ochrony zasobów naturalnych. Symbole chemiczne oznaczające rtęć (Hg) lub ołów (Pb) dodawane są, jeżeli bateria zawiera ponad 0,0005% rtęci lub 0,004% ołowiu. Szczegółowe informacje dotyczące recyklingu baterii można uzyskać od organów samorządu lokalnego, w firmie zajmującej się usuwaniem odpadów lub w sklepie, gdzie produkt został zakupiony. Po zakończeniu eksploatacji tego produktu, nie wyrzucaj go razem ze zwykłymi domowymi odpadkami. Według dyrektywy WEEE (Dyrektywa 2002/96/EC) obowiązującej w Unii Europejskiej dla zużytego sprzętu elektrycznego i elektronicznego należy stosować osobne sposoby utylizacji. European Union. If you want to dispose his product, do not mix with general household waste. There are separate collection systems for used electric and electronic product in accordance with legislation under the WEEE Directive (Directive 2002/96/EC) and is effective only within W Polsce zgodnie z przepisami Ustawy z dnia 1 lipca 2005r. o zużytym sprzęcie elektrycznym i elektronicznym zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, który zamierza pozbyć się tego produktu, obowiązany jest do oddania zużytego sprzętu elektrycznego i elektronicznego do punktu zbierania zużytego sprzętu. Punkty zbierania są prowadzone m.in. przez sprzedawców hurtowych i detalicznych tego sprzętu oraz przez gminne jednostki organizacyjne prowadzące działalność w zakresie odbierania odpadów. Powyższe obowiązki ustawowe wprowadzone zostały w celu ograniczenia ilości odpadów powstałych ze zużytego sprzętu elektrycznego i elektronicznego oraz zapewnienia odpowiedniego poziomu zbierania, odzysku i recyklingu zużytego sprzętu. Prawidłowa realizacja tych obowiązków ma znaczenie zwłaszcza w przypadku, gdy w zużytym sprzęcie znajdują się składniki niebezpieczne, które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi.

5 Importer: Micros sp.j. W.Kędra i J.Lic Godlewskiego Kraków POLSKA Wyprodukowano w ChRL Pomimo dołożenia wszelkich starań nie gwarantujemy, że publikowane informacje w poniższej instrukcji są wolne od błędów.
