1 INSTRUKCJA OBSŁUGI PIROMETR Z CELOWNIKIEM LASEROWYM ST 660 SENTRY OPTRONICS Co., LTD., TAIWAN

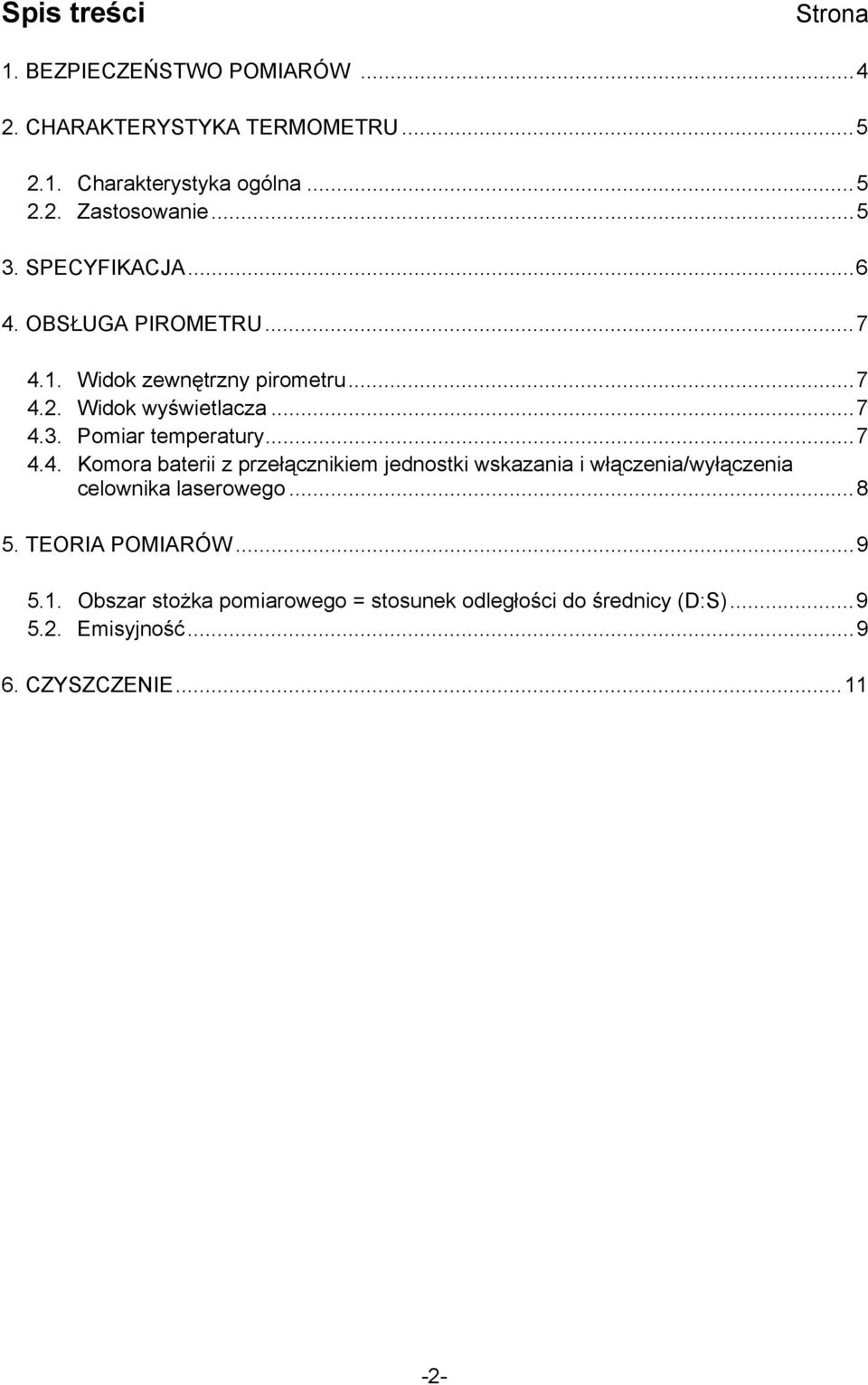

2 Spis treści Strona 1. BEZPIECZEŃSTWO POMIARÓW CHARAKTERYSTYKA TERMOMETRU Charakterystyka ogólna Zastosowanie SPECYFIKACJA OBSŁUGA PIROMETRU Widok zewnętrzny pirometru Widok wyświetlacza Pomiar temperatury Komora baterii z przełącznikiem jednostki wskazania i włączenia/wyłączenia celownika laserowego TEORIA POMIARÓW Obszar stożka pomiarowego = stosunek odległości do średnicy (D:S) Emisyjność CZYSZCZENIE

3 -3-

4 1. BEZPIECZEŃSTWO POMIARÓW Przed przystąpieniem do przeprowadzenia pomiarów należy uważnie przeczytać instrukcję obsługi. Wszelkie naprawy oraz prace serwisowe mogą być wykonywane wyłącznie przez osoby odpowiednio przeszkolone. NIEBEZPIECZEŃSTWO PROMIENIOWANIA LASERA Wciśnięcie przycisku pomiarowego włącza/wyłącza wskaźnik laserowy. W czasie jego użycia należy zachować szczególną ostrożność pamiętając, że nie wolno kierować strumienia lasera w kierunku oczu ludzi i zwierząt Nie wolno używać lasera w strefie przebywania dzieci. Nie wolno patrzeć w kierunku światła lasera wychodzącego ze źródła optycznego. Podczas pomiarów temperatury obiektów, które posiadają powierzchnię odbijającą promieniowanie świetlne, należy zwrócić szczególną uwagę, aby odbita wiązka lasera nie została skierowana w kierunku oczu. UWAGA Urządzenie nie jest przeznaczone do zastosowań medycznych. Może służyć jedynie do pomiarów temperatury ciała lub temperatury żywności. Urządzenie nie jest wodoodporne. Nie należy go, zatem wkładać do wody ani używać w zawilgoconym otoczeniu. Znaczenie symboli Niebezpieczeństwo! Przed przystąpieniem do wykonania pomiaru należy przeczytać instrukcję obsługi. Urządzenie posiada certyfikat CE Urządzenie spełnia następujące normy i standardy: EN :1992: wymagania odnośnie emisji i odporności na zakłócenia elektromagnetyczne EN : kompatybilność elektromagnetyczna Badanie odporności na pole magnetyczne przeprowadzono w zakresie częstotliwości MHz. Średni błąd wyniósł ±2,0 C (±4 C) przy natężeniu pola równym 3V/m. Jednak w zakresie częstotliwości 300MHz 800MHz przy natężeniu pola równym 3V/m średni błąd może się różnić od podanego. -4-

5 2. CHARAKTERYSTYKA TERMOMETRU Bezdotykowy pomiar temperatury polega na pomiarze energii podczerwieni, którą emituje mierzony obiekt. Czujniki promieniowania podczerwieni posiadają bardzo szybka odpowiedź i mogą być używane do pomiaru temperatury przedmiotów będących w ruchu, znajdujących się w próżni lub przedmiotów trudnodostępnych ze względu na geometrię pomieszczenia, w którym się znajdują, trudno dostępne środowisko lub niebezpieczeństwo. Urządzenie ST 660 jest przenośnym pirometrem kompaktowym z podświetlanym wyświetlaczem i celownikiem laserowym umożliwiającym bezdotykowy pomiar temperatury powierzchni w zakresie -50 C 999 C. Szeroko rozpowszechniona technologia pomiarów pirometrycznych znalazła zastosowanie również przy pomiarach temperatury gotowej żywności oraz procesów przetwórczych. Technologia pomiaru temperatury powierzchni pozwalająca na prosty i szybki pomiar temperatury wielu zapakowanych produktów znalazła zastosowanie zarówno przy pomiarach żywności chłodzonej jak i podgrzewanej. Urządzenie posiada funkcje automatycznego zatrzymania wyniku pomiaru na wyświetlaczu oraz automatycznego wyłączenia po 6 sekundach bezczynności Charakterystyka ogólna Autowyłączanie miernika po 6 sekundach bezczynności Niewielki pobór prądu Wydłużony czas niezawodności urządzenia Włączany/wyłączany celownik laserowy Podświetlany wyświetlacz LCD Wybór jednostki wskazania wyniku pomiaru C/ F HOLD - automatyczne zatrzymanie wyniku pomiaru na wyświetlaczu 2.2. Zastosowanie Przechowywanie i przetwarzanie żywności Badania naukowe przeprowadzane w niskich temperaturach Rozwiązywanie problemów elektrycznych związanych z przegrzewaniem urządzeń Wentylacja, klimatyzacja i chłodnictwo Procesy związane z produkcją elementów półprzewodnikowych Badanie temperatury złącz obwodów elektrycznych Wykonywanie audytów energetycznych w wentylacji i klimatyzacji -5-

6 3. SPECYFIKACJA Stosunek odległości do średnicy pola pomiaru: 12:1 Skala temperatury: stopnie Celsjusza lub Fahrenheita Zakres pomiarowy: -50 C 999 C (-58 F 1830 F) Dokładność: (dla temp. 25 C/77 F) ±3 C (±5 F) dla temp. -50 C -20 C (-58 F -4 F) ±2 C (±3 F) dla temp. -20 C 100 C(-4 F 212 F) ±2% dla temp. 100 C 9996 C (212 F 1830 F) Powtarzalność: ±1 C (±2 F) Rozdzielczość: 1 C (1 F) Wrażliwość widmowa: 8 14 µm nominalnie Czas odpowiedzi: 0,5 s Środowisko pracy: 0 C 50 C (32 F 122 F), 10 90% RH Współczynnik emisyjności: 0,95 (stały) Zasilanie: Bateria 9V (006P, IEC6F22, NEDA1604) Żywotność baterii: 16 godzin Wymiary: 170x133x45 mm Masa: 163 g Wyposażenie: pokrowiec, bateria, instrukcja obsługi -6-

7 4. OBSŁUGA PIROMETRU 4.1. Widok zewnętrzny pirometru 4.2. Widok wyświetlacza 4.3. Pomiar temperatury W celu pomiaru temperatury należy skierować soczewkę pomiarową na mierzony obiekt i wcisnąć przycisk pomiarowy. Pomiar jest wykonywany tak długo jak długo pozostaje wciśnięty przycisk pomiarowy. Podczas pomiaru na wyświetlaczu miga symbol SCAN i wyświetlana jest wartość pomiaru temperatury w jednostkach stopni Celsjusza lub Fahrenheita. Po zwolnieniu przycisku pomiarowego na wyświetlaczu pojawia się symbol HOLD i wyświetlana jest wartość ostatniego pomiaru temperatury. Podczas pomiaru należy zwrócić uwagę, aby mierzony obiekt znajdował się w obszarze stożka pomiarowego. -7-

8 Rys. Charakterystyka stożka pomiarowego 4.4. Komora baterii z przełącznikiem jednostki wskazania i włączenia/wyłączenia celownika laserowego Pirometr jest zasilany baterią 9V. Baterie należy wymienić na nową, gdy na wyświetlaczu pojawi się symbol. W celu wymiany baterii należy otworzyć pokrywę komory baterii podważając ją delikatnie, wymienić baterię i zamknąć pokrywę baterii. W komorze pokrywy baterii znajdują się dodatkowo dwa przełączniki: Przełącznik zmiany jednostki wskazania pomiaru temperatury Przełącznik włączający/wyłączający celownik laserowy -8-

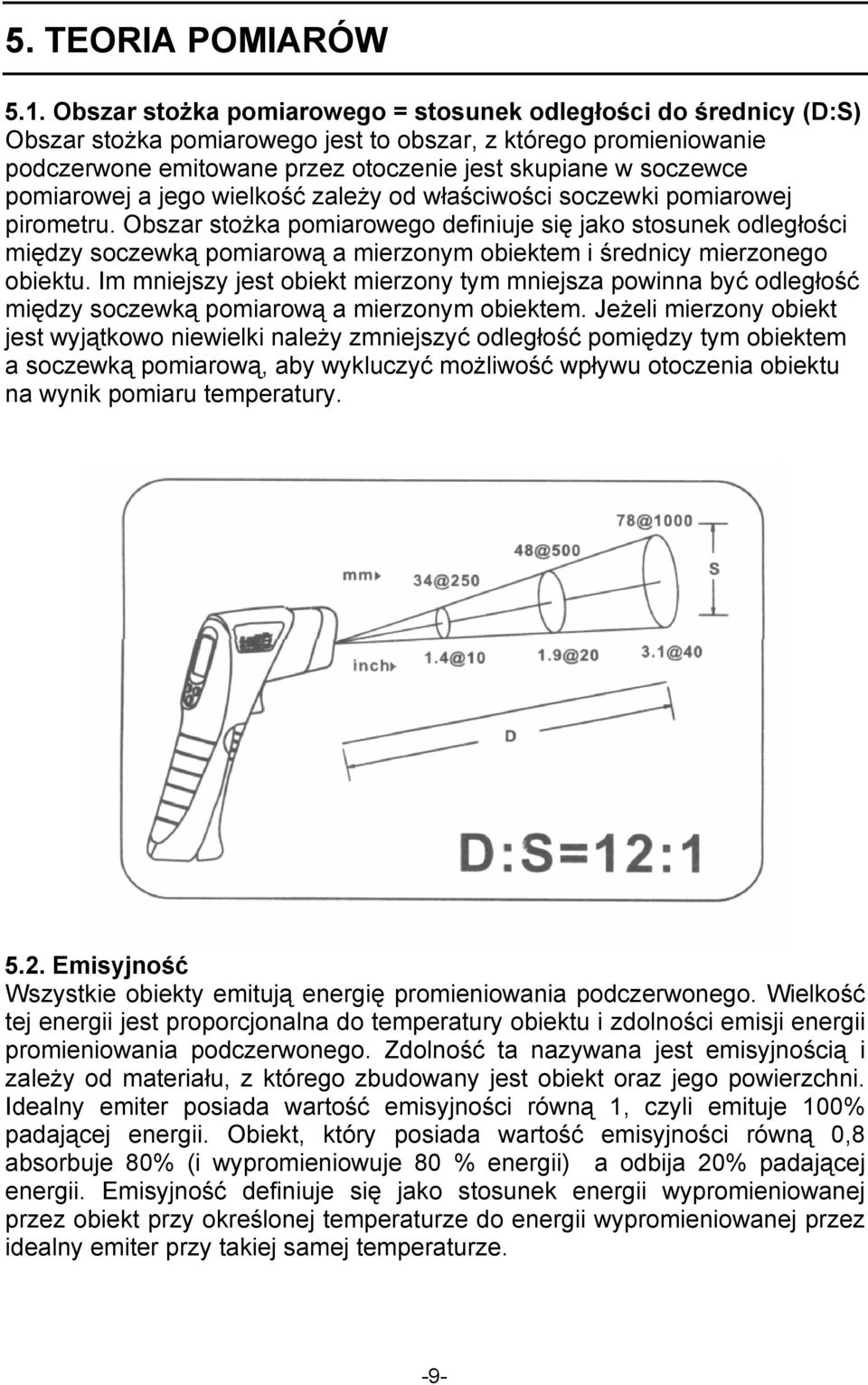

9 5. TEORIA POMIARÓW 5.1. Obszar stożka pomiarowego = stosunek odległości do średnicy (D:S) Obszar stożka pomiarowego jest to obszar, z którego promieniowanie podczerwone emitowane przez otoczenie jest skupiane w soczewce pomiarowej a jego wielkość zależy od właściwości soczewki pomiarowej pirometru. Obszar stożka pomiarowego definiuje się jako stosunek odległości między soczewką pomiarową a mierzonym obiektem i średnicy mierzonego obiektu. Im mniejszy jest obiekt mierzony tym mniejsza powinna być odległość między soczewką pomiarową a mierzonym obiektem. Jeżeli mierzony obiekt jest wyjątkowo niewielki należy zmniejszyć odległość pomiędzy tym obiektem a soczewką pomiarową, aby wykluczyć możliwość wpływu otoczenia obiektu na wynik pomiaru temperatury Emisyjność Wszystkie obiekty emitują energię promieniowania podczerwonego. Wielkość tej energii jest proporcjonalna do temperatury obiektu i zdolności emisji energii promieniowania podczerwonego. Zdolność ta nazywana jest emisyjnością i zależy od materiału, z którego zbudowany jest obiekt oraz jego powierzchni. Idealny emiter posiada wartość emisyjności równą 1, czyli emituje 100% padającej energii. Obiekt, który posiada wartość emisyjności równą 0,8 absorbuje 80% (i wypromieniowuje 80 % energii) a odbija 20% padającej energii. Emisyjność definiuje się jako stosunek energii wypromieniowanej przez obiekt przy określonej temperaturze do energii wypromieniowanej przez idealny emiter przy takiej samej temperaturze. -9-

10 W poniższej tabeli przedstawiono przykładowe wartości emisyjności dla poszczególnych materiałów: Materiał Emisyjność Materiał Emisyjność Asfalt Beton Cement Piasek Ziemia Woda Lód Śnieg Szkło Ceramika Marmur Tynk Zaprawa Cegła (czerwona) 0,90...0,98 0,94 0,96 0,90 0,92...0,96 0,92...0,96 0,96...0,98 0,83 0,90...0,95 0,90...0,94 0,94 0,80...0,90 0,89...0,91 0,93...0,96 Tkanina (czarna) Ludzka skóra Skóra wyprawiona Węgiel drzewny (pył) Lakier Lakier (matowy) Guma (czarna) Plastik Drewno Papier Tlenki chromowe Tlenki miedzi Tlenki żelaza Tekstylia 0,98 0,98 0,75...0,80 0,96 0,80...0,95 0,97 0,94 0,85...0,95 0,90 0,70...0,94 0,81 0,78 0,78...0,82 0,90-10-

11 6. CZYSZCZENIE Czyszczenie soczewki pomiarowej: Drobinki zanieczyszczeń usuwać z soczewki używając sprężonego powietrza. Zapyloną lub zakurzoną soczewkę można delikatnie przetrzeć miękkim pędzelkiem wykonanym z naturalnego włosia. Po usunięciu zanieczyszczeń stałych powierzchnię soczewki można delikatnie przetrzeć zwilżoną bawełnianą szmatką. UWAGA! Do czyszczenia soczewki pomiarowej nie wolno używać materiałów ściernych ani rozpuszczalników. Czyszczenie obudowy Należy okresowo przetrzeć obudowę wilgotną szmatką z niewielką ilością delikatnego detergentu -11-

12 ST 660 nr indeksu: PIROMETR Z CELOWNIKIEM LASEROWYM Wyprodukowano na Tajwanie Importer: BIALL Sp. z o.o. Otomin, ul. Słoneczna GDAŃSK
