Sprzęt dydaktyczny dla szkół P1.93

Transkrypt

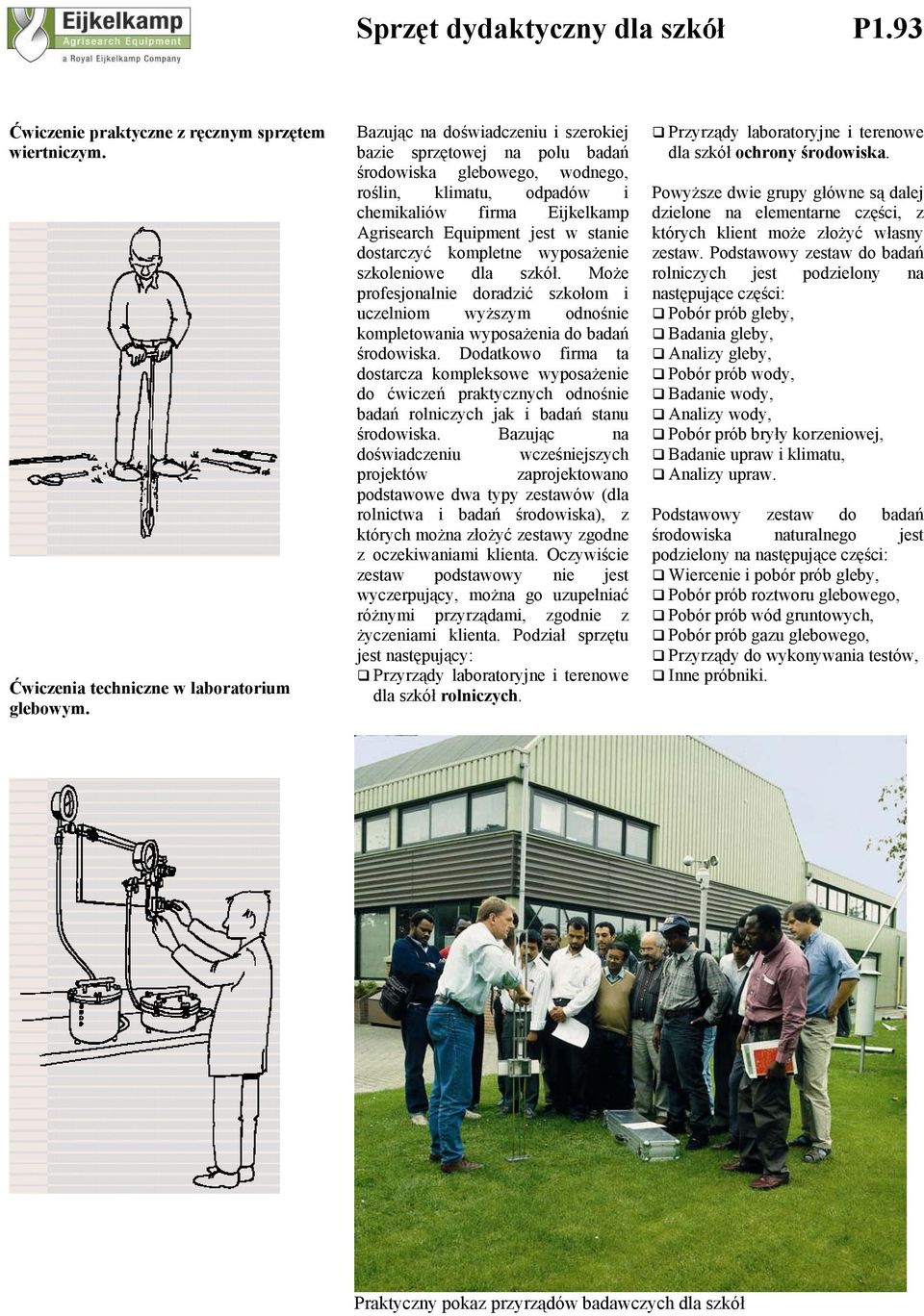

1 Ćwiczenie praktyczne z ręcznym sprzętem wiertniczym. Ćwiczenia techniczne w laboratorium glebowym. Bazując na doświadczeniu i szerokiej bazie sprzętowej na polu badań środowiska glebowego, wodnego, roślin, klimatu, odpadów i chemikaliów firma Eijkelkamp Agrisearch Equipment jest w stanie dostarczyć kompletne wyposażenie szkoleniowe dla szkół. Może profesjonalnie doradzić szkołom i uczelniom wyższym odnośnie kompletowania wyposażenia do badań środowiska. Dodatkowo firma ta dostarcza kompleksowe wyposażenie do ćwiczeń praktycznych odnośnie badań rolniczych jak i badań stanu środowiska. Bazując na doświadczeniu wcześniejszych projektów zaprojektowano podstawowe dwa typy zestawów (dla rolnictwa i badań środowiska), z których można złożyć zestawy zgodne z oczekiwaniami klienta. Oczywiście zestaw podstawowy nie jest wyczerpujący, można go uzupełniać różnymi przyrządami, zgodnie z życzeniami klienta. Podział sprzętu jest następujący: Przyrządy laboratoryjne i terenowe dla szkół rolniczych. Przyrządy laboratoryjne i terenowe dla szkół ochrony środowiska. Powyższe dwie grupy główne są dalej dzielone na elementarne części, z których klient może złożyć własny zestaw. Podstawowy zestaw do badań rolniczych jest podzielony na następujące części: Pobór prób gleby, Badania gleby, Analizy gleby, Pobór prób wody, Badanie wody, Analizy wody, Pobór prób bryły korzeniowej, Badanie upraw i klimatu, Analizy upraw. Podstawowy zestaw do badań środowiska naturalnego jest podzielony na następujące części: Wiercenie i pobór prób gleby, Pobór prób roztworu glebowego, Pobór prób wód gruntowych, Pobór prób gazu glebowego, Przyrządy do wykonywania testów, Inne próbniki. Praktyczny pokaz przyrządów badawczych dla szkół

2 Pobieranie próbki gleby o nienaruszonej strukturze z warstw wierzchnich za pomocą rurowego próbnika dzielonego. Pomiar oporu przy penetracji za pomocą penetrologgera. Przyrządy laboratoryjne i terenowe dla szkół rolniczych Podział został dokonany w oparciu o badania gleby, wody, upraw i klimatu. Pobór prób gleby Do poboru prób różnych typów gleb polecane są następujące przyrządy: Zestaw świdrów do gleb niejednorodnych. Próbnik tłokowy do poboru prób gleb niespójnych. Próbnik torfowy do poboru prób gleb torfowych. Różne próbniki żłobkowe do poboru prób m. in. gleb twardych. Próbnik profilowy do poboru profili gleb organicznych. Próbnik dzielony do poboru prób gleby z warstw wierzchnich. Próbnik kolumnowy typ Stiboka. Zestaw do poboru nienaruszonych prób osadów dennych. Badania gleb Do badania różnych właściwości gleb polecane są następujące przyrządy: Zestaw do wierceń w rurach osłonowych do instalacji piezometrów. Próbnik pierścieniowy z pierścieniami o objętości 100 cm 3. Penetrometry do określania oporu przy penetracji. Tester naprężeń stycznych w gruncie. Symulator opadu deszczu do określania wrażliwości gleby na procesy erozyjne. System do analiz zawartości tlenu w glebie z sondą gazu glebowego. Miernik zasolenia gleby. Do dokładnego opisania badanego terenu: Wysokościomierz, klinometr i kompas. Przyrządy do badania poziomu wraz z akcesoriami. Przyrządy do pomiaru odległości. Liniał aluminiowy do pomiaru poziomu. Planimetr, stereoskop i pantograf. Zestaw świdrów ręcznych Penetrologger Próbnik dzielony NNS Przyrządy pomiarowe

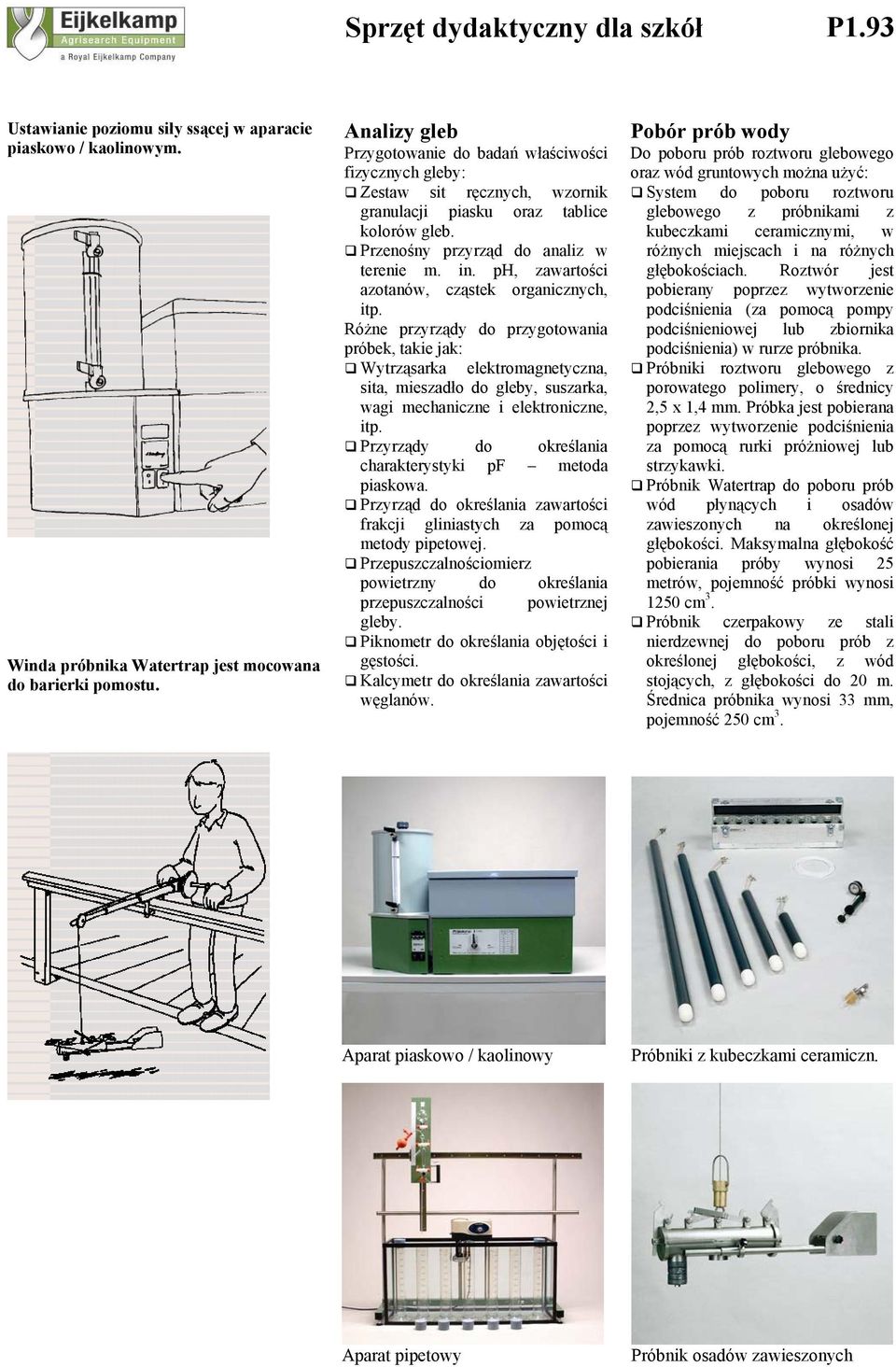

3 Ustawianie poziomu siły ssącej w aparacie piaskowo / kaolinowym. Winda próbnika Watertrap jest mocowana do barierki pomostu. Analizy gleb Przygotowanie do badań właściwości fizycznych gleby: Zestaw sit ręcznych, wzornik granulacji piasku oraz tablice kolorów gleb. Przenośny przyrząd do analiz w terenie m. in. ph, zawartości azotanów, cząstek organicznych, itp. Różne przyrządy do przygotowania próbek, takie jak: Wytrząsarka elektromagnetyczna, sita, mieszadło do gleby, suszarka, wagi mechaniczne i elektroniczne, itp. Przyrządy do określania charakterystyki pf metoda piaskowa. Przyrząd do określania zawartości frakcji gliniastych za pomocą metody pipetowej. Przepuszczalnościomierz powietrzny do określania przepuszczalności powietrznej gleby. Piknometr do określania objętości i gęstości. Kalcymetr do określania zawartości węglanów. Pobór prób wody Do poboru prób roztworu glebowego oraz wód gruntowych można użyć: System do poboru roztworu glebowego z próbnikami z kubeczkami ceramicznymi, w różnych miejscach i na różnych głębokościach. Roztwór jest pobierany poprzez wytworzenie podciśnienia (za pomocą pompy podciśnieniowej lub zbiornika podciśnienia) w rurze próbnika. Próbniki roztworu glebowego z porowatego polimery, o średnicy 2,5 x 1,4 mm. Próbka jest pobierana poprzez wytworzenie podciśnienia za pomocą rurki próżniowej lub strzykawki. Próbnik Watertrap do poboru prób wód płynących i osadów zawieszonych na określonej głębokości. Maksymalna głębokość pobierania próby wynosi 25 metrów, pojemność próbki wynosi 1250 cm 3. Próbnik czerpakowy ze stali nierdzewnej do poboru prób z określonej głębokości, z wód stojących, z głębokości do 20 m. Średnica próbnika wynosi 33 mm, pojemność 250 cm 3. Aparat piaskowo / kaolinowy Próbniki z kubeczkami ceramiczn. Aparat pipetowy Próbnik osadów zawieszonych

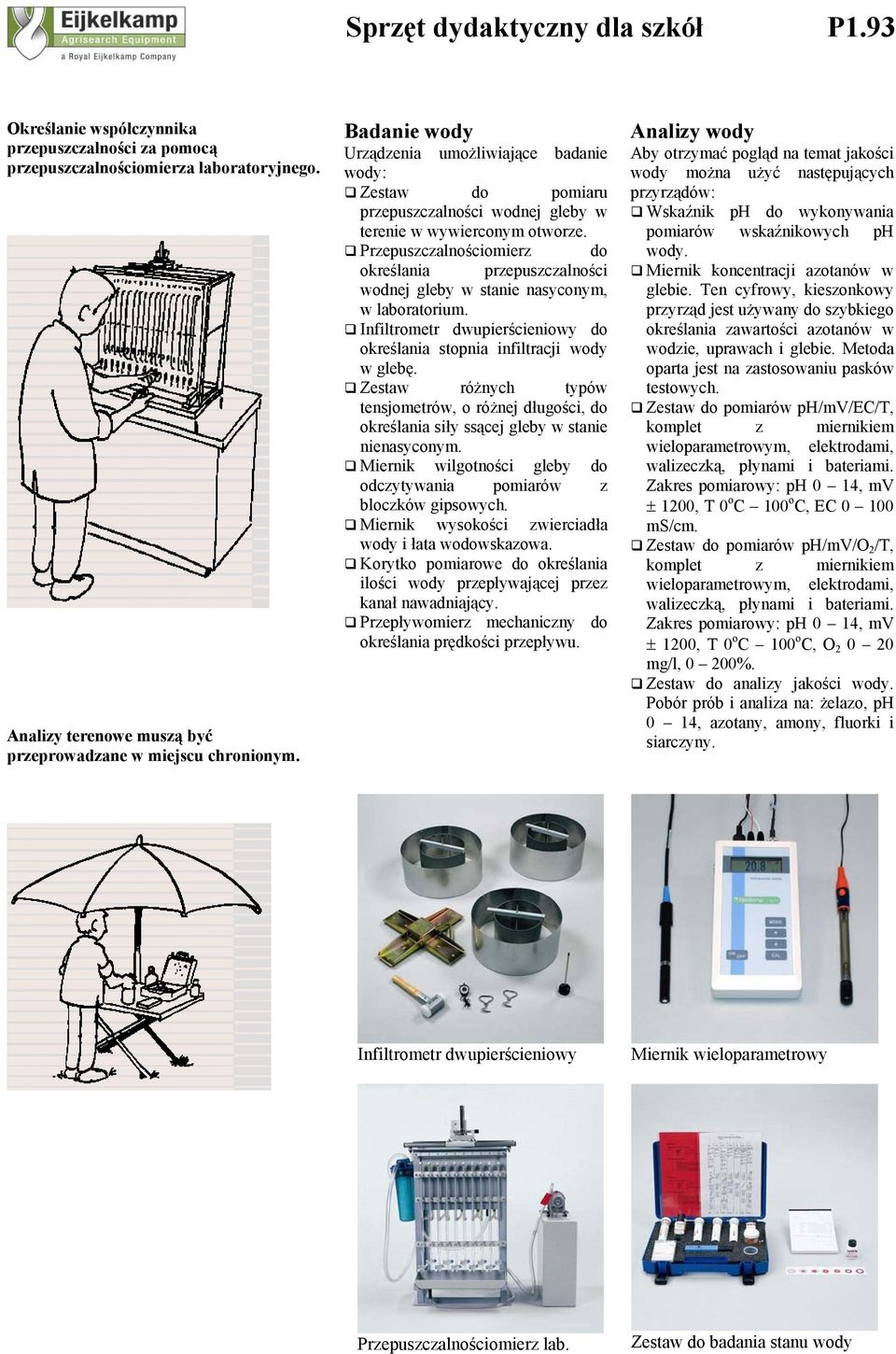

4 Określanie współczynnika przepuszczalności za pomocą przepuszczalnościomierza laboratoryjnego. Analizy terenowe muszą być przeprowadzane w miejscu chronionym. Badanie wody Urządzenia umożliwiające badanie wody: Zestaw do pomiaru przepuszczalności wodnej gleby w terenie w wywierconym otworze. Przepuszczalnościomierz do określania przepuszczalności wodnej gleby w stanie nasyconym, w laboratorium. Infiltrometr dwupierścieniowy do określania stopnia infiltracji wody w glebę. Zestaw różnych typów tensjometrów, o różnej długości, do określania siły ssącej gleby w stanie nienasyconym. Miernik wilgotności gleby do odczytywania pomiarów z bloczków gipsowych. Miernik wysokości zwierciadła wody i łata wodowskazowa. Korytko pomiarowe do określania ilości wody przepływającej przez kanał nawadniający. Przepływomierz mechaniczny do określania prędkości przepływu. Analizy wody Aby otrzymać pogląd na temat jakości wody można użyć następujących przyrządów: Wskaźnik ph do wykonywania pomiarów wskaźnikowych ph wody. Miernik koncentracji azotanów w glebie. Ten cyfrowy, kieszonkowy przyrząd jest używany do szybkiego określania zawartości azotanów w wodzie, uprawach i glebie. Metoda oparta jest na zastosowaniu pasków testowych. Zestaw do pomiarów ph/mv/ec/t, komplet z miernikiem wieloparametrowym, elektrodami, walizeczką, płynami i bateriami. Zakres pomiarowy: ph 0 14, mv ± 1200, T 0 o C 100 o C, EC ms/cm. Zestaw do pomiarów ph/mv/o 2 /T, komplet z miernikiem wieloparametrowym, elektrodami, walizeczką, płynami i bateriami. Zakres pomiarowy: ph 0 14, mv ± 1200, T 0 o C 100 o C, O mg/l, 0 200%. Zestaw do analizy jakości wody. Pobór prób i analiza na: żelazo, ph 0 14, azotany, amony, fluorki i siarczyny. Infiltrometr dwupierścieniowy Miernik wieloparametrowy Przepuszczalnościomierz lab. Zestaw do badania stanu wody

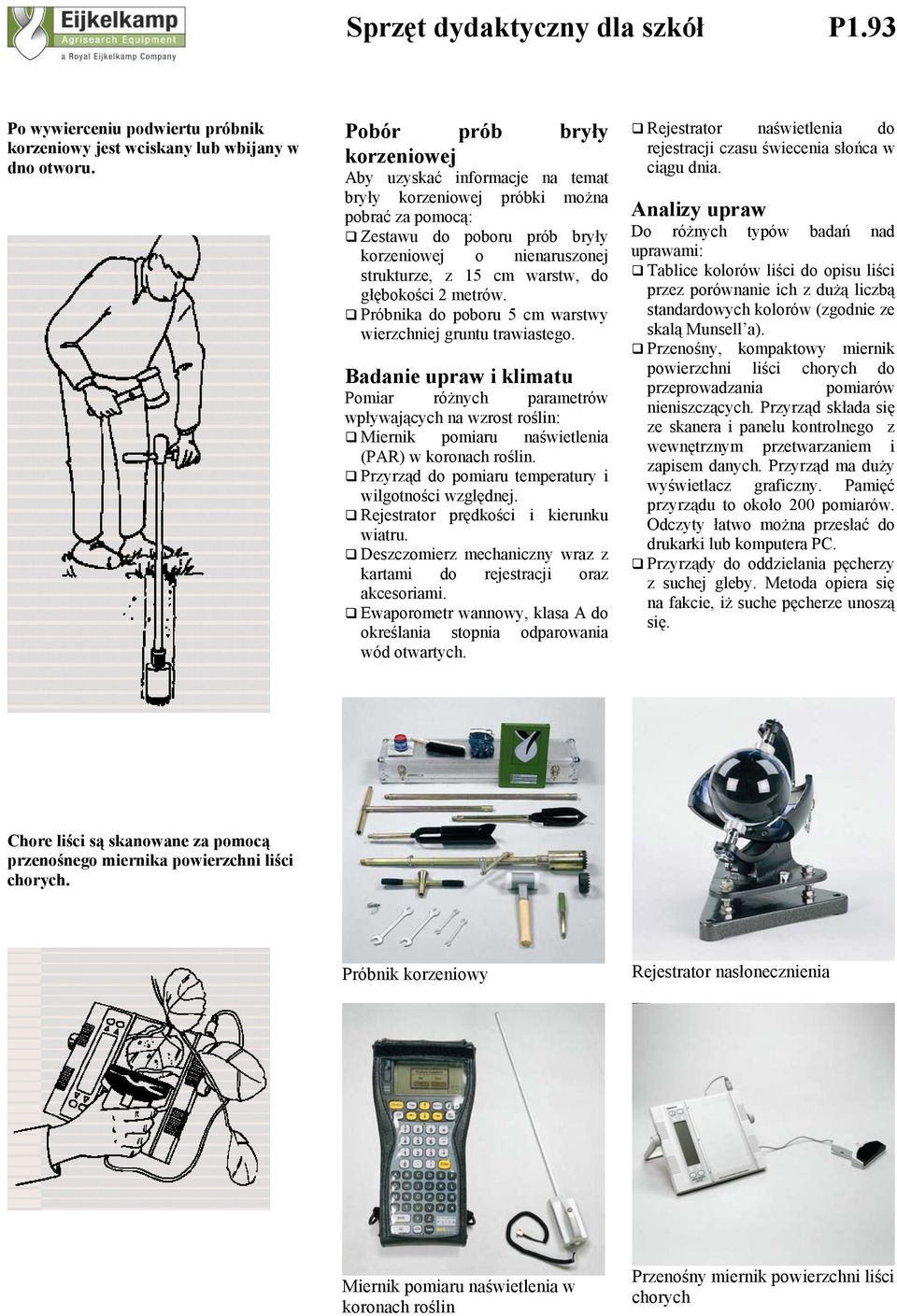

5 Po wywierceniu podwiertu próbnik korzeniowy jest wciskany lub wbijany w dno otworu. Pobór prób bryły korzeniowej Aby uzyskać informacje na temat bryły korzeniowej próbki można pobrać za pomocą: Zestawu do poboru prób bryły korzeniowej o nienaruszonej strukturze, z 15 cm warstw, do głębokości 2 metrów. Próbnika do poboru 5 cm warstwy wierzchniej gruntu trawiastego. Badanie upraw i klimatu Pomiar różnych parametrów wpływających na wzrost roślin: Miernik pomiaru naświetlenia (PAR) w koronach roślin. Przyrząd do pomiaru temperatury i wilgotności względnej. Rejestrator prędkości i kierunku wiatru. Deszczomierz mechaniczny wraz z kartami do rejestracji oraz akcesoriami. Ewaporometr wannowy, klasa A do określania stopnia odparowania wód otwartych. Rejestrator naświetlenia do rejestracji czasu świecenia słońca w ciągu dnia. Analizy upraw Do różnych typów badań nad uprawami: Tablice kolorów liści do opisu liści przez porównanie ich z dużą liczbą standardowych kolorów (zgodnie ze skalą Munsell a). Przenośny, kompaktowy miernik powierzchni liści chorych do przeprowadzania pomiarów nieniszczących. Przyrząd składa się ze skanera i panelu kontrolnego z wewnętrznym przetwarzaniem i zapisem danych. Przyrząd ma duży wyświetlacz graficzny. Pamięć przyrządu to około 200 pomiarów. Odczyty łatwo można przesłać do drukarki lub komputera PC. Przyrządy do oddzielania pęcherzy z suchej gleby. Metoda opiera się na fakcie, iż suche pęcherze unoszą się. Chore liści są skanowane za pomocą przenośnego miernika powierzchni liści chorych. Próbnik korzeniowy Rejestrator nasłonecznienia Miernik pomiaru naświetlenia w koronach roślin Przenośny miernik powierzchni liści chorych

6 Poprzez krokowe wbijanie próbników udarowych w glebę unika się przenoszenia zanieczyszczeń i ułatwia się ich późniejsze wyciąganie. Przyrządy laboratoryjne i terenowe dla szkół ochrony środowiska Rożne typy przyrządów zostały pogrupowane na moduły do wierceń i poboru prób gleby, poboru prób roztworu glebowego, poboru prób wód gruntowych, poboru prób gazu glebowego, przyrządy testowe i inne próbniki. Wiercenie i pobór prób gleby Do poboru prób gleby i wiercenia otworów pod studzienki kontrolne używa się różnych przyrządów ręcznych: Ręczny zestaw wiertniczy do wierceń w rurach osłonowych, do wierceń i poboru prób gleb naniesionych, do głębokości 7 i 15 m. Zestawy są odpowiednie do montażu piezometrów (do kontroli poziomu wody i poboru prób). Próbniki żłobkowe do poboru prób w glebach twardych. Przy wykonywaniu większej ilości wierceń i poborze prób w glebach zawierających warstwy gruzu i kamieni zazwyczaj stosuje się udarowy zestaw wiertniczy. W przypadku tego zestawu próbniki udarowe są wbijane w glebę za pomocą elektrycznego lub spalinowego młota udarowego. Specjalny próbnik rdzeniowy do poboru prób np.: do badań na zawartość substancji lotnych, do poboru nienaruszonych prób gleby do przeźroczystych wkładek, itp. Zatyczki bentonitowe do uszczelniania wywierconych otworów. Pobór prób roztworu glebowego Do poboru prób roztworu glebowego dostępne są różne przyrządy: System do poboru prób roztworu glebowego z wieloma próbnikami, do głębokości 1,5 m. Próbniki roztworu glebowego o różnej długości, z kubeczkami ceramicznymi. Próbniki są na stałe zakopywane w glebie. Próbniki roztworu glebowego teflonowo / kwarcowe. Próbniki roztworu glebowego o średnicy tylko 2,5 x 1,4 mm. Stosując zbiornik podciśnienia w kilku próbnikach wytwarzane jest podciśnienie. Zestaw do wierceń w rurach osłon. Próbka gleby NNS we wkładce Udarowy zestaw wiertniczy Pompa ze zbiornikiem próżniowym

7 Piezometr jest przepompowywany prawidłowo z zastosowaniem czujnika poziomu cieczy. Próbka wody gruntowej jest pobierana za pomocą ręcznej pompki typu zawór zwrotny. Pobór prób wody gruntowej Instalacja piezometrów i pobór prób wód gruntowych: Materiały zużywalne, używane jednorazowo, aby uniknąć przenoszenia zanieczyszczeń: rury piezometryczne z HDPE, pokrywy, bentonit i piasek filtracyjny, rury, itp. Próbnik czerpakowy ze stali nierdzewnej do poboru prób z określonej głębokości, zależnie od długości taśmy pomiarowej lub linki teflonowanej. Małe pompki zanurzeniowe do przepompowania nowych piezometrów. Pompki te mogą zostać podłączone do regulatora elektrycznej pompy perystaltycznej lub akumulatora (12 VDC). Pompy typu zawór zwrotny, elektryczne i ręczne, do przepompowywania i pobierania prób z głębszych piezometrów i z piezometrów o mniejszych średnicach (przeznaczone również do poboru prób do badań na zawartość substancji lotnych). Elektryczna pompa perystaltyczna z mikroprocesorem (12 VDC) do przepompowywania, poboru prób i filtracji ciągłej wody z piezometrów, w których poziom wody jest max. na gł. 8 m. Podłączając czujnik poziomu wody możliwy jest kontrolowany pobór prób bez niebezpieczeństwa ich kontaktu z powietrzem. Ręczna pompa perystaltyczna do poboru prób gazów i cieczy. Filtr rozbieralny z wymiennymi membranami filtracyjnymi do filtracji ciągłej. Filtr ten można podłączyć szeregowo do pompy perystaltycznej (12 VDC). Poprzez podłączenie do pompy perystaltycznej celi przepływowej można wykonywać dokładne pomiary ciągłe np.: ph, przewodności, O 2 i Redox. Teflonowy próbnik strefowy na lince do poboru prób z określonej głębokości, w wodach otwartych i w piezometrach. Różne akcesoria do przechowywania i transportu próbek oraz do czyszczenia próbników. Ręczna pompa zawór zwrotny Filtr rozbieralny Pompa perystaltyczna 12 VDC Cela przepływowa z elektrodami

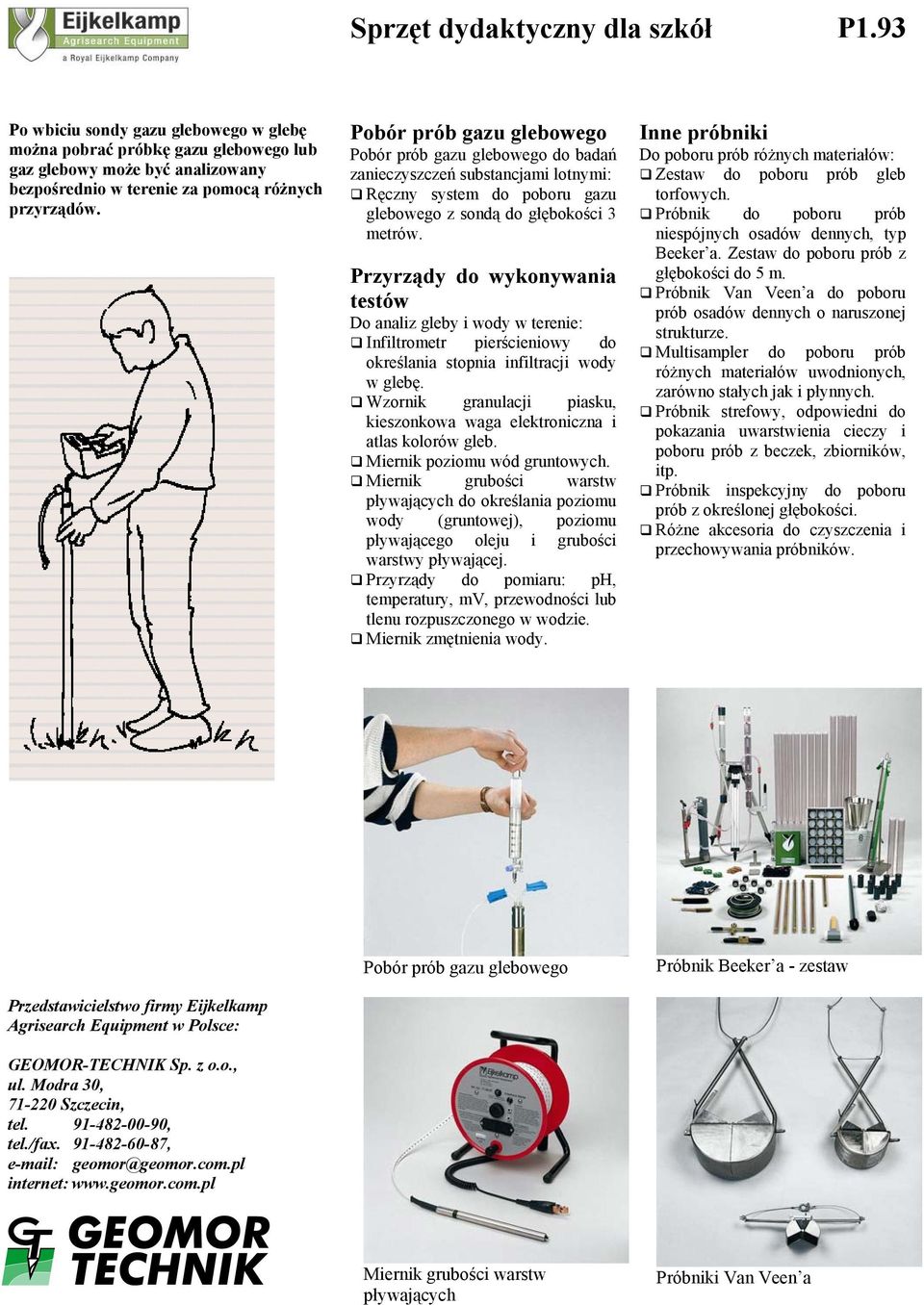

8 Po wbiciu sondy gazu glebowego w glebę można pobrać próbkę gazu glebowego lub gaz glebowy może być analizowany bezpośrednio w terenie za pomocą różnych przyrządów. Pobór prób gazu glebowego Pobór prób gazu glebowego do badań zanieczyszczeń substancjami lotnymi: Ręczny system do poboru gazu glebowego z sondą do głębokości 3 metrów. Przyrządy do wykonywania testów Do analiz gleby i wody w terenie: Infiltrometr pierścieniowy do określania stopnia infiltracji wody w glebę. Wzornik granulacji piasku, kieszonkowa waga elektroniczna i atlas kolorów gleb. Miernik poziomu wód gruntowych. Miernik grubości warstw pływających do określania poziomu wody (gruntowej), poziomu pływającego oleju i grubości warstwy pływającej. Przyrządy do pomiaru: ph, temperatury, mv, przewodności lub tlenu rozpuszczonego w wodzie. Miernik zmętnienia wody. Inne próbniki Do poboru prób różnych materiałów: Zestaw do poboru prób gleb torfowych. Próbnik do poboru prób niespójnych osadów dennych, typ Beeker a. Zestaw do poboru prób z głębokości do 5 m. Próbnik Van Veen a do poboru prób osadów dennych o naruszonej strukturze. Multisampler do poboru prób różnych materiałów uwodnionych, zarówno stałych jak i płynnych. Próbnik strefowy, odpowiedni do pokazania uwarstwienia cieczy i poboru prób z beczek, zbiorników, itp. Próbnik inspekcyjny do poboru prób z określonej głębokości. Różne akcesoria do czyszczenia i przechowywania próbników. Przedstawicielstwo firmy Eijkelkamp Agrisearch Equipment w Polsce: GEOMOR-TECHNIK Sp. z o.o., ul. Modra 30, Szczecin, tel , tel./fax , geomor@geomor.com.pl internet: Pobór prób gazu glebowego Próbnik Beeker a - zestaw Miernik grubości warstw pływających Próbniki Van Veen a
