SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH

Transkrypt

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Nr ST E1 INSTALACJE ELEKTRYCZNE WEWN TRZNE URZ D POCZTOWY W ODAWA 1 PUNKT ROZDZIELCZO - PRZE ADUNKOWY CPV , - roboty w zakresie instalacji elektrycznych wewn trznych w budynkach. Data Opracowania : wrzesie 2010r 1

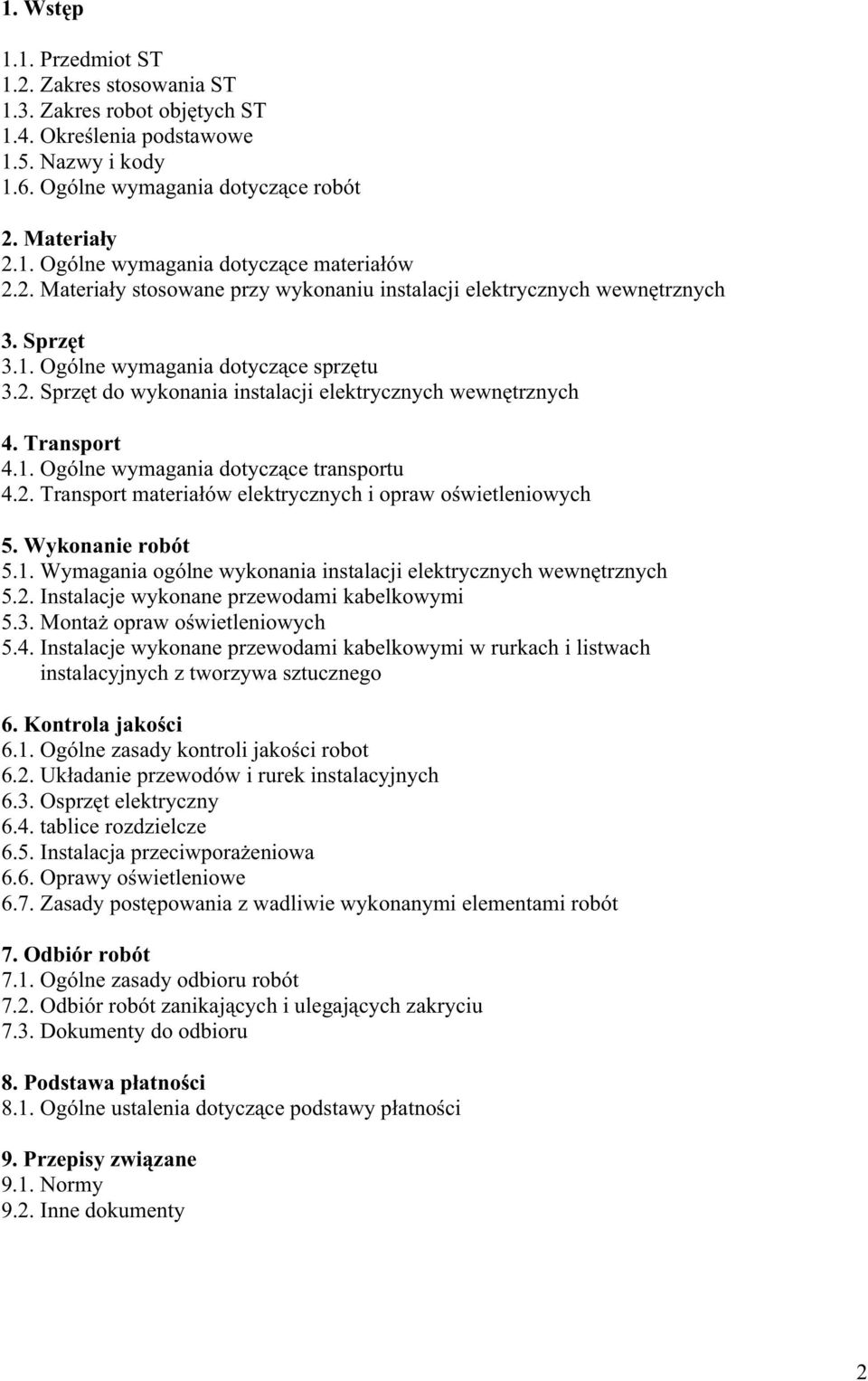

2 1. Wst p 1.1. Przedmiot ST 1.2. Zakres stosowania ST 1.3. Zakres robot obj tych ST 1.4. Okre lenia podstawowe 1.5. Nazwy i kody 1.6. Ogólne wymagania dotycz ce robót 2. Materia y 2.1. Ogólne wymagania dotycz ce materia ów 2.2. Materia y stosowane przy wykonaniu instalacji elektrycznych wewn trznych 3. Sprz t 3.1. Ogólne wymagania dotycz ce sprz tu 3.2. Sprz t do wykonania instalacji elektrycznych wewn trznych 4. Transport 4.1. Ogólne wymagania dotycz ce transportu 4.2. Transport materia ów elektrycznych i opraw o wietleniowych 5. Wykonanie robót 5.1. Wymagania ogólne wykonania instalacji elektrycznych wewn trznych 5.2. Instalacje wykonane przewodami kabelkowymi 5.3. Monta opraw o wietleniowych 5.4. Instalacje wykonane przewodami kabelkowymi w rurkach i listwach instalacyjnych z tworzywa sztucznego 6. Kontrola jako ci 6.1. Ogólne zasady kontroli jako ci robot 6.2. Uk adanie przewodów i rurek instalacyjnych 6.3. Osprz t elektryczny 6.4. tablice rozdzielcze 6.5. Instalacja przeciwpora eniowa 6.6. Oprawy o wietleniowe 6.7. Zasady post powania z wadliwie wykonanymi elementami robót 7. Odbiór robót 7.1. Ogólne zasady odbioru robót 7.2. Odbiór robót zanikaj cych i ulegaj cych zakryciu 7.3. Dokumenty do odbioru 8. Podstawa p atno ci 8.1. Ogólne ustalenia dotycz ce podstawy p atno ci 9. Przepisy zwi zane 9.1. Normy 9.2. Inne dokumenty 2

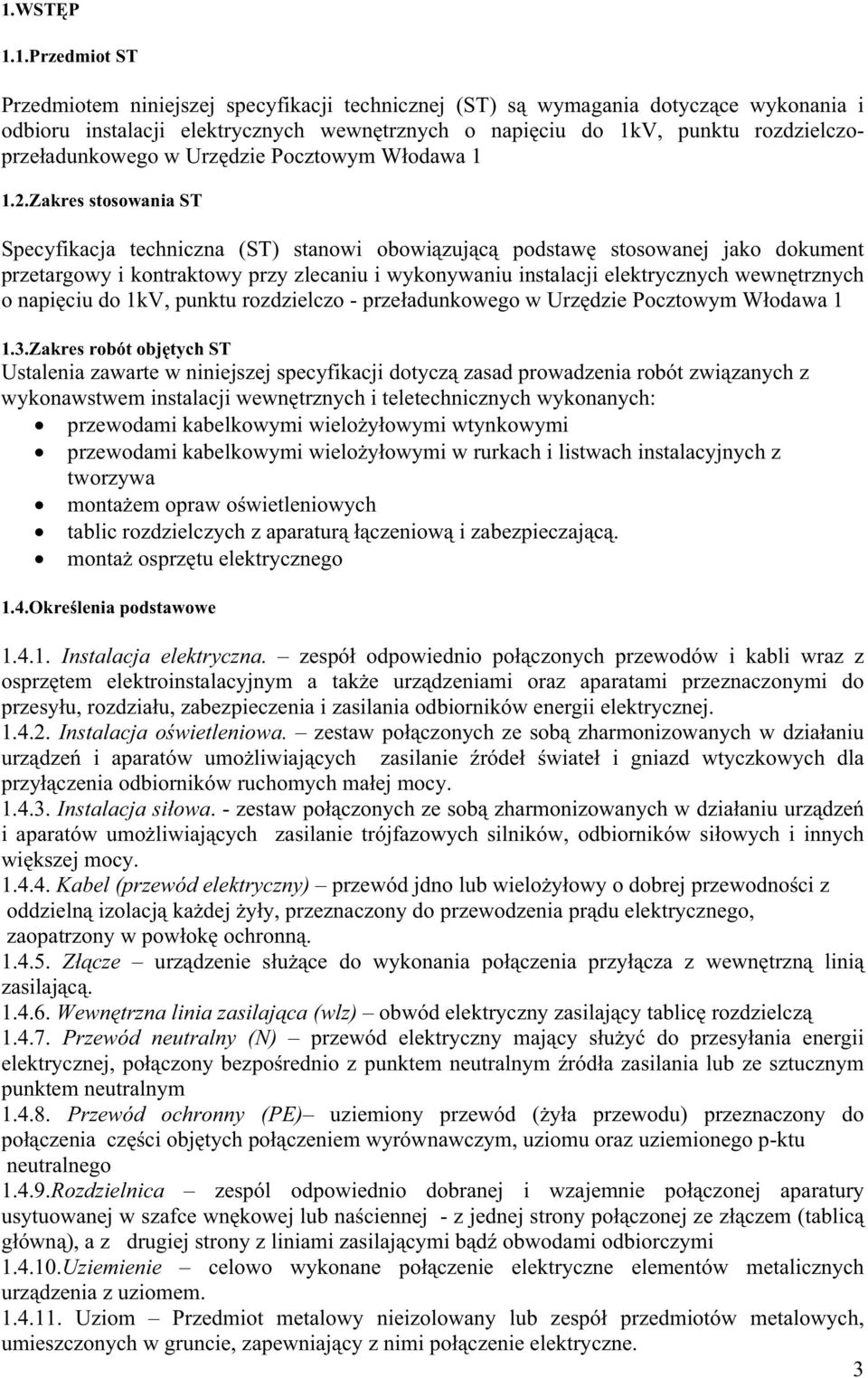

3 1.WST P 1.1.Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej (ST) s wymagania dotycz ce wykonania i odbioru instalacji elektrycznych wewn trznych o napi ciu do 1kV, punktu rozdzielczoprze adunkowego w Urz dzie Pocztowym W odawa Zakres stosowania ST Specyfikacja techniczna (ST) stanowi obowi zuj c podstaw stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i wykonywaniu instalacji elektrycznych wewn trznych o napi ciu do 1kV, punktu rozdzielczo - prze adunkowego w Urz dzie Pocztowym W odawa Zakres robót obj tych ST Ustalenia zawarte w niniejszej specyfikacji dotycz zasad prowadzenia robót zwi zanych z wykonawstwem instalacji wewn trznych i teletechnicznych wykonanych: przewodami kabelkowymi wielo y owymi wtynkowymi przewodami kabelkowymi wielo y owymi w rurkach i listwach instalacyjnych z tworzywa monta em opraw o wietleniowych tablic rozdzielczych z aparatur czeniow i zabezpieczaj c. monta osprz tu elektrycznego 1.4.Okre lenia podstawowe Instalacja elektryczna. zespó odpowiednio po czonych przewodów i kabli wraz z osprz tem elektroinstalacyjnym a tak e urz dzeniami oraz aparatami przeznaczonymi do przesy u, rozdzia u, zabezpieczenia i zasilania odbiorników energii elektrycznej Instalacja o wietleniowa. zestaw po czonych ze sob zharmonizowanych w dzia aniu urz dze i aparatów umo liwiaj cych zasilanie róde wiate i gniazd wtyczkowych dla przy czenia odbiorników ruchomych ma ej mocy Instalacja si owa. - zestaw po czonych ze sob zharmonizowanych w dzia aniu urz dze i aparatów umo liwiaj cych zasilanie trójfazowych silników, odbiorników si owych i innych wi kszej mocy Kabel (przewód elektryczny) przewód jdno lub wielo y owy o dobrej przewodno ci z oddzieln izolacj ka dej y y, przeznaczony do przewodzenia pr du elektrycznego, zaopatrzony w pow ok ochronn Z cze urz dzenie s u ce do wykonania po czenia przy cza z wewn trzn lini zasilaj c Wewn trzna linia zasilaj ca (wlz) obwód elektryczny zasilaj cy tablic rozdzielcz Przewód neutralny (N) przewód elektryczny maj cy s u y do przesy ania energii elektrycznej, po czony bezpo rednio z punktem neutralnym ród a zasilania lub ze sztucznym punktem neutralnym Przewód ochronny (PE) uziemiony przewód ( y a przewodu) przeznaczony do po czenia cz ci obj tych po czeniem wyrównawczym, uziomu oraz uziemionego p-ktu neutralnego Rozdzielnica zespól odpowiednio dobranej i wzajemnie po czonej aparatury usytuowanej w szafce wn kowej lub na ciennej - z jednej strony po czonej ze z czem (tablic g ówn ), a z drugiej strony z liniami zasilaj cymi b d obwodami odbiorczymi Uziemienie celowo wykonane po czenie elektryczne elementów metalicznych urz dzenia z uziomem Uziom Przedmiot metalowy nieizolowany lub zespó przedmiotów metalowych, umieszczonych w gruncie, zapewniaj cy z nimi po czenie elektryczne. 3

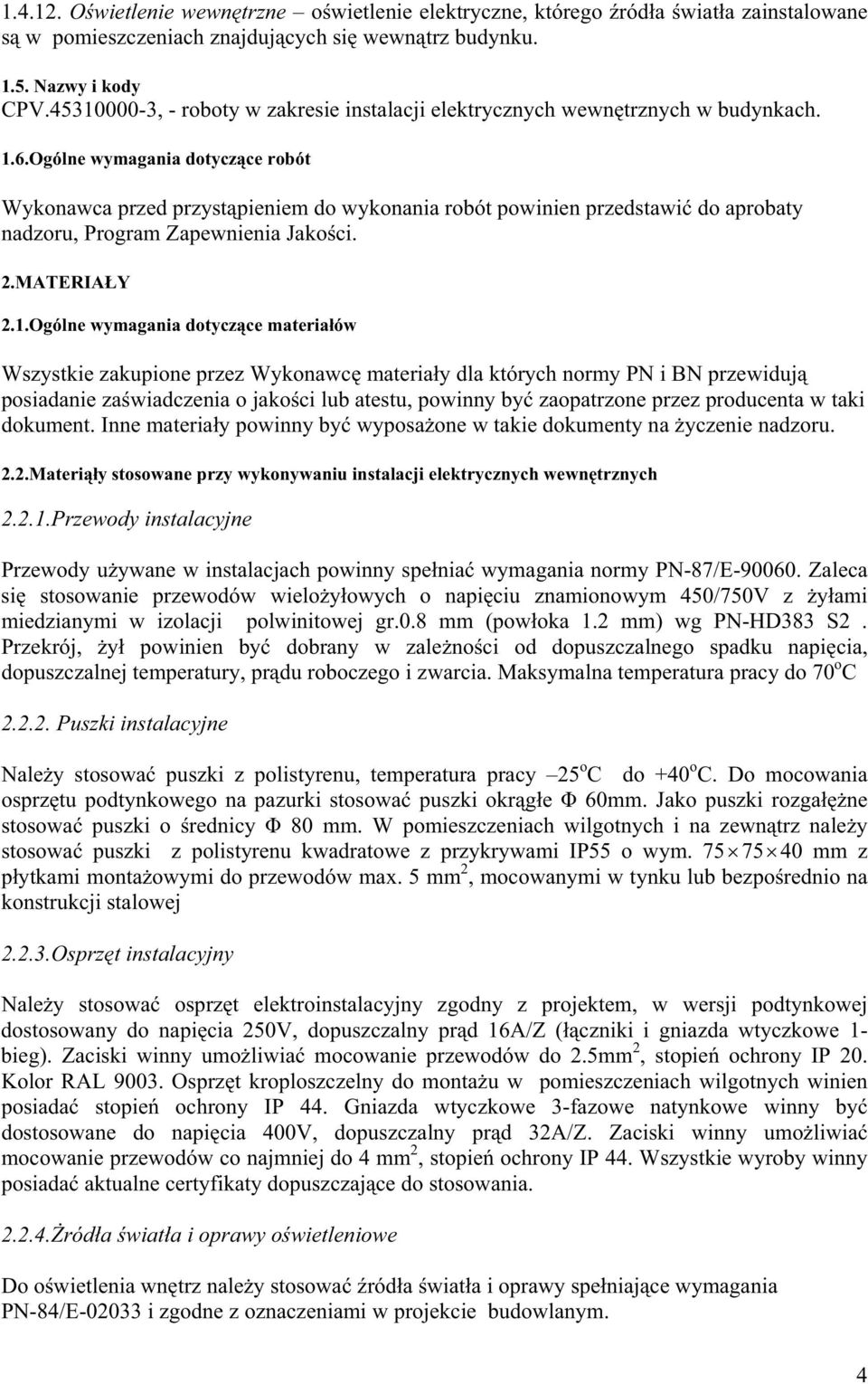

4 O wietlenie wewn trzne o wietlenie elektryczne, którego ród a wiat a zainstalowane s w pomieszczeniach znajduj cych si wewn trz budynku Nazwy i kody CPV , - roboty w zakresie instalacji elektrycznych wewn trznych w budynkach. 1.6.Ogólne wymagania dotycz ce robót Wykonawca przed przyst pieniem do wykonania robót powinien przedstawi do aprobaty nadzoru, Program Zapewnienia Jako ci. 2.MATERIA Y 2.1.Ogólne wymagania dotycz ce materia ów Wszystkie zakupione przez Wykonawc materia y dla których normy PN i BN przewiduj posiadanie za wiadczenia o jako ci lub atestu, powinny by zaopatrzone przez producenta w taki dokument. Inne materia y powinny by wyposa one w takie dokumenty na yczenie nadzoru. 2.2.Materi y stosowane przy wykonywaniu instalacji elektrycznych wewn trznych Przewody instalacyjne Przewody u ywane w instalacjach powinny spe nia wymagania normy PN-87/E Zaleca si stosowanie przewodów wielo y owych o napi ciu znamionowym 450/750V z y ami miedzianymi w izolacji polwinitowej gr.0.8 mm (pow oka 1.2 mm) wg PN-HD383 S2. Przekrój, y powinien by dobrany w zale no ci od dopuszczalnego spadku napi cia, dopuszczalnej temperatury, pr du roboczego i zwarcia. Maksymalna temperatura pracy do 70 o C Puszki instalacyjne Nale y stosowa puszki z polistyrenu, temperatura pracy 25 o C do +40 o C. Do mocowania osprz tu podtynkowego na pazurki stosowa puszki okr g e 60mm. Jako puszki rozga ne stosowa puszki o rednicy 80 mm. W pomieszczeniach wilgotnych i na zewn trz nale y stosowa puszki z polistyrenu kwadratowe z przykrywami IP55 o wym mm z p ytkami monta owymi do przewodów max. 5 mm 2, mocowanymi w tynku lub bezpo rednio na konstrukcji stalowej Osprz t instalacyjny Nale y stosowa osprz t elektroinstalacyjny zgodny z projektem, w wersji podtynkowej dostosowany do napi cia 250V, dopuszczalny pr d 16A/Z ( czniki i gniazda wtyczkowe 1- bieg). Zaciski winny umo liwia mocowanie przewodów do 2.5mm 2, stopie ochrony IP 20. Kolor RAL Osprz t kroploszczelny do monta u w pomieszczeniach wilgotnych winien posiada stopie ochrony IP 44. Gniazda wtyczkowe 3-fazowe natynkowe winny by dostosowane do napi cia 400V, dopuszczalny pr d 32A/Z. Zaciski winny umo liwia mocowanie przewodów co najmniej do 4 mm 2, stopie ochrony IP 44. Wszystkie wyroby winny posiada aktualne certyfikaty dopuszczaj ce do stosowania ród a wiat a i oprawy o wietleniowe Do o wietlenia wn trz nale y stosowa ród a wiat a i oprawy spe niaj ce wymagania PN-84/E i zgodne z oznaczeniami w projekcie budowlanym. 4

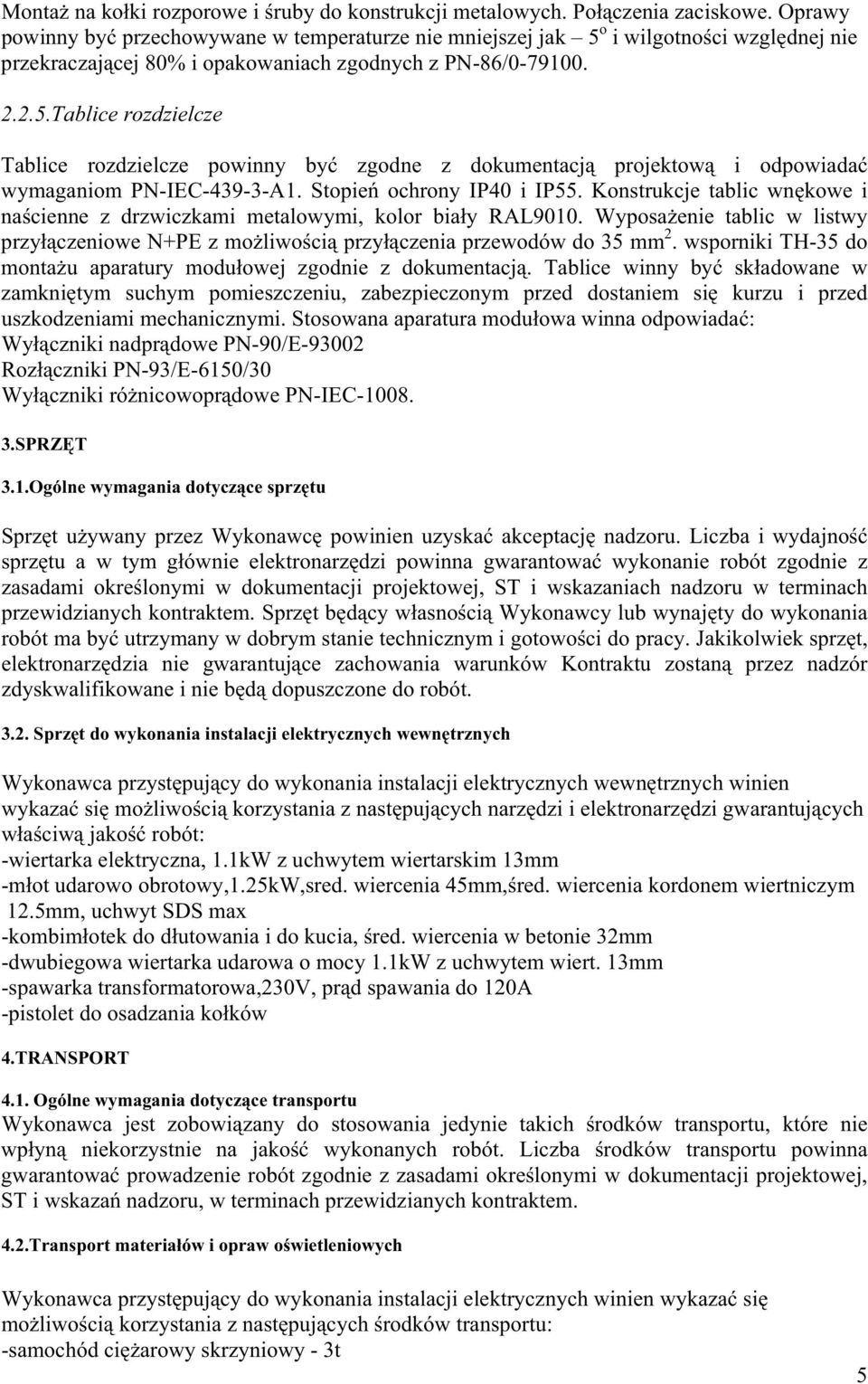

5 Monta na ko ki rozporowe i ruby do konstrukcji metalowych. Po czenia zaciskowe. Oprawy powinny by przechowywane w temperaturze nie mniejszej jak 5 o i wilgotno ci wzgl dnej nie przekraczaj cej 80% i opakowaniach zgodnych z PN-86/ Tablice rozdzielcze Tablice rozdzielcze powinny by zgodne z dokumentacj projektow i odpowiada wymaganiom PN-IEC A1. Stopie ochrony IP40 i IP55. Konstrukcje tablic wn kowe i na cienne z drzwiczkami metalowymi, kolor bia y RAL9010. Wyposa enie tablic w listwy przy czeniowe N+PE z mo liwo ci przy czenia przewodów do 35 mm 2. wsporniki TH-35 do monta u aparatury modu owej zgodnie z dokumentacj. Tablice winny by sk adowane w zamkni tym suchym pomieszczeniu, zabezpieczonym przed dostaniem si kurzu i przed uszkodzeniami mechanicznymi. Stosowana aparatura modu owa winna odpowiada : Wy czniki nadpr dowe PN-90/E Roz czniki PN-93/E-6150/30 Wy czniki ró nicowopr dowe PN-IEC SPRZ T 3.1.Ogólne wymagania dotycz ce sprz tu Sprz t u ywany przez Wykonawc powinien uzyska akceptacj nadzoru. Liczba i wydajno sprz tu a w tym g ównie elektronarz dzi powinna gwarantowa wykonanie robót zgodnie z zasadami okre lonymi w dokumentacji projektowej, ST i wskazaniach nadzoru w terminach przewidzianych kontraktem. Sprz t b d cy w asno ci Wykonawcy lub wynaj ty do wykonania robót ma by utrzymany w dobrym stanie technicznym i gotowo ci do pracy. Jakikolwiek sprz t, elektronarz dzia nie gwarantuj ce zachowania warunków Kontraktu zostan przez nadzór zdyskwalifikowane i nie b d dopuszczone do robót Sprz t do wykonania instalacji elektrycznych wewn trznych Wykonawca przyst puj cy do wykonania instalacji elektrycznych wewn trznych winien wykaza si mo liwo ci korzystania z nast puj cych narz dzi i elektronarz dzi gwarantuj cych w a ciw jako robót: -wiertarka elektryczna, 1.1kW z uchwytem wiertarskim 13mm -m ot udarowo obrotowy,1.25kw,sred. wiercenia 45mm, red. wiercenia kordonem wiertniczym 12.5mm, uchwyt SDS max -kombim otek do d utowania i do kucia, red. wiercenia w betonie 32mm -dwubiegowa wiertarka udarowa o mocy 1.1kW z uchwytem wiert. 13mm -spawarka transformatorowa,230v, pr d spawania do 120A -pistolet do osadzania ko ków 4.TRANSPORT 4.1. Ogólne wymagania dotycz ce transportu Wykonawca jest zobowi zany do stosowania jedynie takich rodków transportu, które nie wp yn niekorzystnie na jako wykonanych robót. Liczba rodków transportu powinna gwarantowa prowadzenie robót zgodnie z zasadami okre lonymi w dokumentacji projektowej, ST i wskaza nadzoru, w terminach przewidzianych kontraktem. 4.2.Transport materia ów i opraw o wietleniowych Wykonawca przyst puj cy do wykonania instalacji elektrycznych winien wykaza si mo liwo ci korzystania z nast puj cych rodków transportu: -samochód ci arowy skrzyniowy - 3t 5

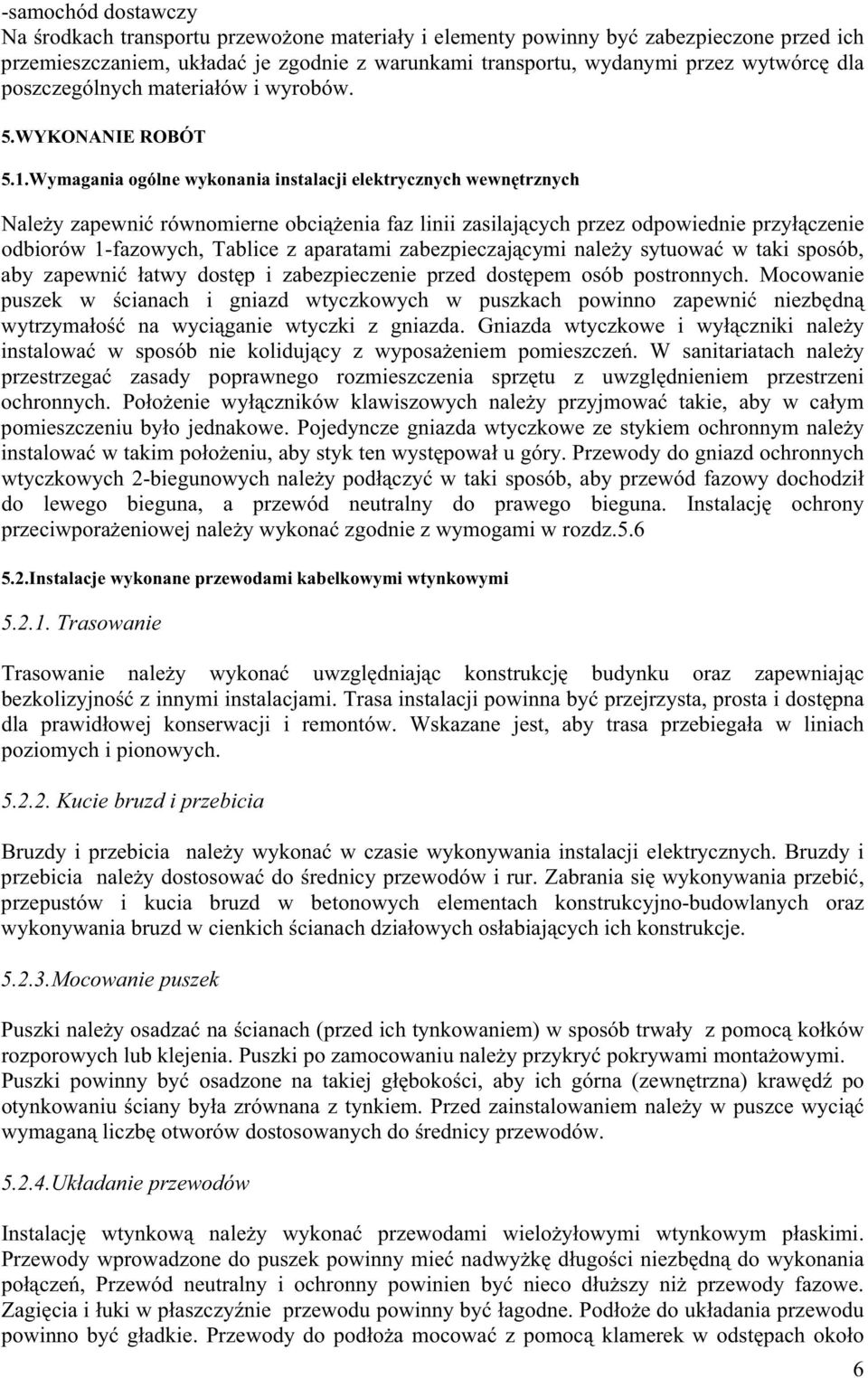

6 -samochód dostawczy Na rodkach transportu przewo one materia y i elementy powinny by zabezpieczone przed ich przemieszczaniem, uk ada je zgodnie z warunkami transportu, wydanymi przez wytwórc dla poszczególnych materia ów i wyrobów. 5.WYKONANIE ROBÓT 5.1.Wymagania ogólne wykonania instalacji elektrycznych wewn trznych Nale y zapewni równomierne obci enia faz linii zasilaj cych przez odpowiednie przy czenie odbiorów 1-fazowych, Tablice z aparatami zabezpieczaj cymi nale y sytuowa w taki sposób, aby zapewni atwy dost p i zabezpieczenie przed dost pem osób postronnych. Mocowanie puszek w cianach i gniazd wtyczkowych w puszkach powinno zapewni niezb dn wytrzyma o na wyci ganie wtyczki z gniazda. Gniazda wtyczkowe i wy czniki nale y instalowa w sposób nie koliduj cy z wyposa eniem pomieszcze. W sanitariatach nale y przestrzega zasady poprawnego rozmieszczenia sprz tu z uwzgl dnieniem przestrzeni ochronnych. Po o enie wy czników klawiszowych nale y przyjmowa takie, aby w ca ym pomieszczeniu by o jednakowe. Pojedyncze gniazda wtyczkowe ze stykiem ochronnym nale y instalowa w takim po o eniu, aby styk ten wyst powa u góry. Przewody do gniazd ochronnych wtyczkowych 2-biegunowych nale y pod czy w taki sposób, aby przewód fazowy dochodzi do lewego bieguna, a przewód neutralny do prawego bieguna. Instalacj ochrony przeciwpora eniowej nale y wykona zgodnie z wymogami w rozdz Instalacje wykonane przewodami kabelkowymi wtynkowymi Trasowanie Trasowanie nale y wykona uwzgl dniaj c konstrukcj budynku oraz zapewniaj c bezkolizyjno z innymi instalacjami. Trasa instalacji powinna by przejrzysta, prosta i dost pna dla prawid owej konserwacji i remontów. Wskazane jest, aby trasa przebiega a w liniach poziomych i pionowych Kucie bruzd i przebicia Bruzdy i przebicia nale y wykona w czasie wykonywania instalacji elektrycznych. Bruzdy i przebicia nale y dostosowa do rednicy przewodów i rur. Zabrania si wykonywania przebi, przepustów i kucia bruzd w betonowych elementach konstrukcyjno-budowlanych oraz wykonywania bruzd w cienkich cianach dzia owych os abiaj cych ich konstrukcje Mocowanie puszek Puszki nale y osadza na cianach (przed ich tynkowaniem) w sposób trwa y z pomoc ko ków rozporowych lub klejenia. Puszki po zamocowaniu nale y przykry pokrywami monta owymi. Puszki powinny by osadzone na takiej g boko ci, aby ich górna (zewn trzna) kraw d po otynkowaniu ciany by a zrównana z tynkiem. Przed zainstalowaniem nale y w puszce wyci wymagan liczb otworów dostosowanych do rednicy przewodów Uk adanie przewodów Instalacj wtynkow nale y wykona przewodami wielo y owymi wtynkowym p askimi. Przewody wprowadzone do puszek powinny mie nadwy k d ugo ci niezb dn do wykonania po cze, Przewód neutralny i ochronny powinien by nieco d u szy ni przewody fazowe. Zagi cia i uki w p aszczy nie przewodu powinny by agodne. Pod o e do uk adania przewodu powinno by g adkie. Przewody do pod o a mocowa z pomoc klamerek w odst pach oko o 6

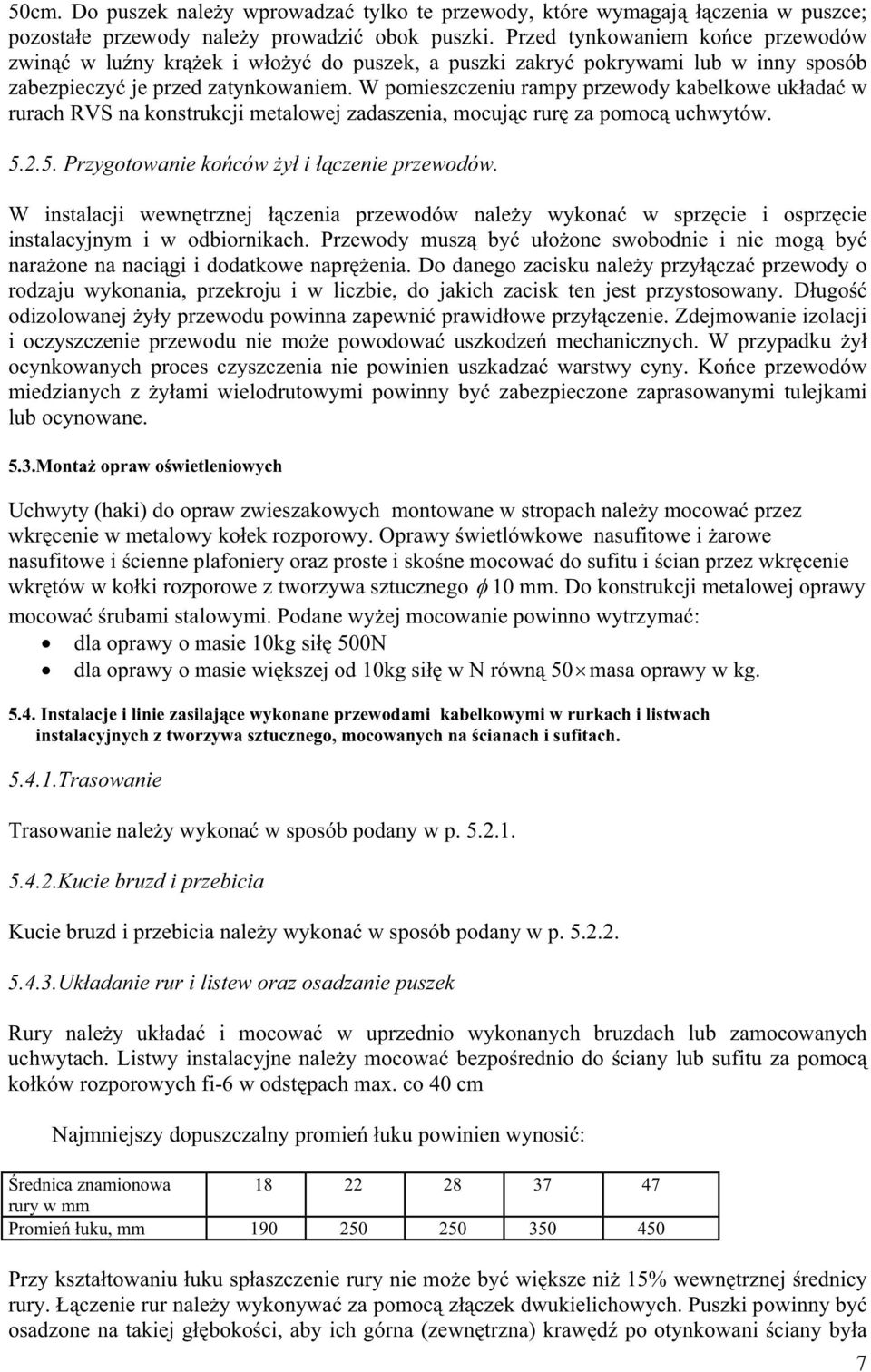

7 50cm. Do puszek nale y wprowadza tylko te przewody, które wymagaj czenia w puszce; pozosta e przewody nale y prowadzi obok puszki. Przed tynkowaniem ko ce przewodów zwin w lu ny kr ek i w o y do puszek, a puszki zakry pokrywami lub w inny sposób zabezpieczy je przed zatynkowaniem. W pomieszczeniu rampy przewody kabelkowe uk ada w rurach RVS na konstrukcji metalowej zadaszenia, mocuj c rur za pomoc uchwytów Przygotowanie ko ców y i czenie przewodów. W instalacji wewn trznej czenia przewodów nale y wykona w sprz cie i osprz cie instalacyjnym i w odbiornikach. Przewody musz by u o one swobodnie i nie mog by nara one na naci gi i dodatkowe napr enia. Do danego zacisku nale y przy cza przewody o rodzaju wykonania, przekroju i w liczbie, do jakich zacisk ten jest przystosowany. D ugo odizolowanej y y przewodu powinna zapewni prawid owe przy czenie. Zdejmowanie izolacji i oczyszczenie przewodu nie mo e powodowa uszkodze mechanicznych. W przypadku y ocynkowanych proces czyszczenia nie powinien uszkadza warstwy cyny. Ko ce przewodów miedzianych z y ami wielodrutowymi powinny by zabezpieczone zaprasowanymi tulejkami lub ocynowane. 5.3.Monta opraw o wietleniowych Uchwyty (haki) do opraw zwieszakowych montowane w stropach nale y mocowa przez wkr cenie w metalowy ko ek rozporowy. Oprawy wietlówkowe nasufitowe i arowe nasufitowe i cienne plafoniery oraz proste i sko ne mocowa do sufitu i cian przez wkr cenie wkr tów w ko ki rozporowe z tworzywa sztucznego 10 mm. Do konstrukcji metalowej oprawy mocowa rubami stalowymi. Podane wy ej mocowanie powinno wytrzyma : dla oprawy o masie 10kg si 500N dla oprawy o masie wi kszej od 10kg si w N równ 50 masa oprawy w kg Instalacje i linie zasilaj ce wykonane przewodami kabelkowymi w rurkach i listwach instalacyjnych z tworzywa sztucznego, mocowanych na cianach i sufitach Trasowanie Trasowanie nale y wykona w sposób podany w p Kucie bruzd i przebicia Kucie bruzd i przebicia nale y wykona w sposób podany w p Uk adanie rur i listew oraz osadzanie puszek Rury nale y uk ada i mocowa w uprzednio wykonanych bruzdach lub zamocowanych uchwytach. Listwy instalacyjne nale y mocowa bezpo rednio do ciany lub sufitu za pomoc ko ków rozporowych fi-6 w odst pach max. co 40 cm Najmniejszy dopuszczalny promie uku powinien wynosi : rednica znamionowa rury w mm Promie uku, mm Przy kszta towaniu uku sp aszczenie rury nie mo e by wi ksze ni 15% wewn trznej rednicy rury. czenie rur nale y wykonywa za pomoc z czek dwukielichowych. Puszki powinny by osadzone na takiej g boko ci, aby ich górna (zewn trzna) kraw d po otynkowani ciany by a 7

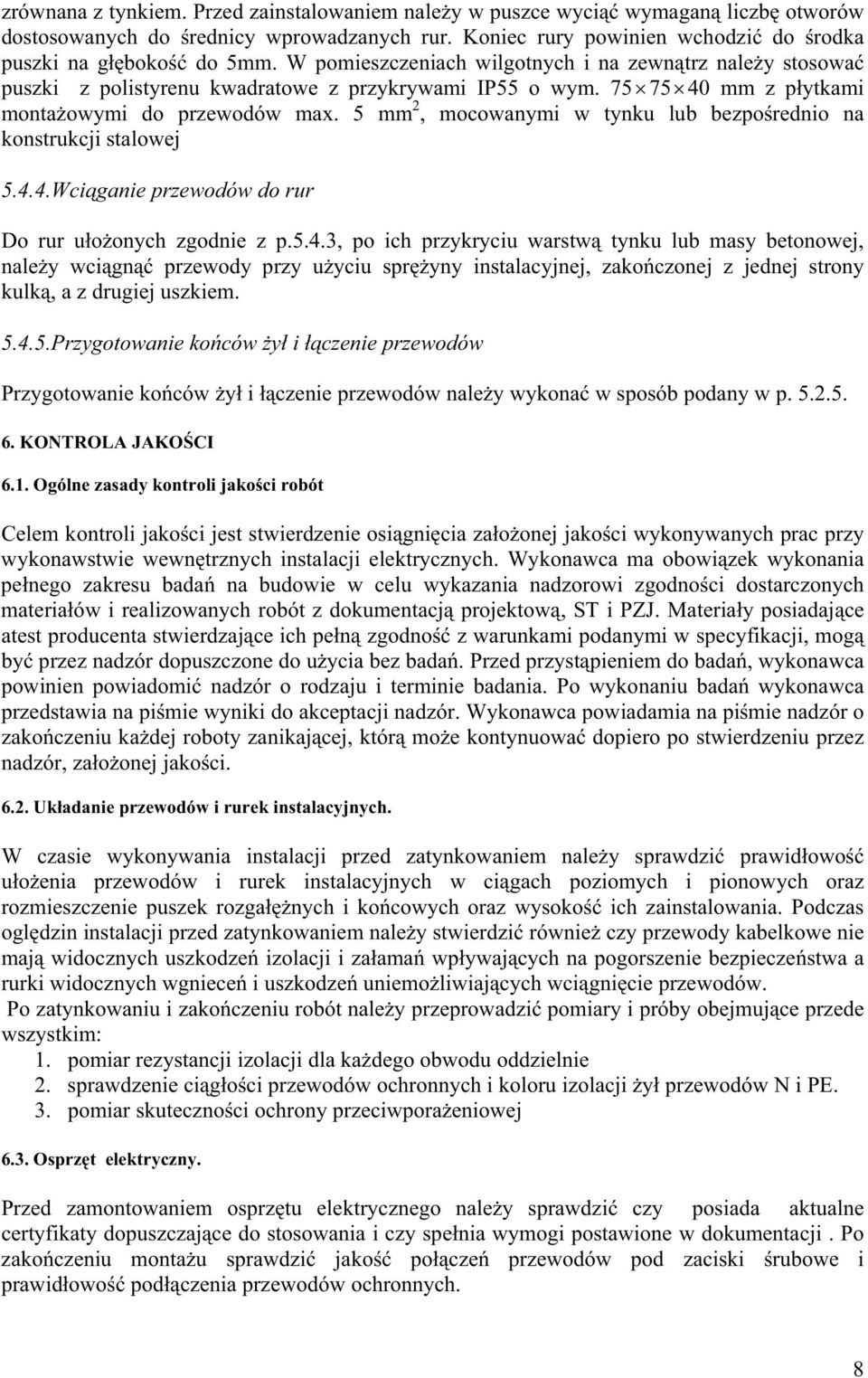

8 zrównana z tynkiem. Przed zainstalowaniem nale y w puszce wyci wymagan liczb otworów dostosowanych do rednicy wprowadzanych rur. Koniec rury powinien wchodzi do rodka puszki na g boko do 5mm. W pomieszczeniach wilgotnych i na zewn trz nale y stosowa puszki z polistyrenu kwadratowe z przykrywami IP55 o wym mm z p ytkami monta owymi do przewodów max. 5 mm 2, mocowanymi w tynku lub bezpo rednio na konstrukcji stalowej Wci ganie przewodów do rur Do rur u o onych zgodnie z p.5.4.3, po ich przykryciu warstw tynku lub masy betonowej, nale y wci gn przewody przy u yciu spr yny instalacyjnej, zako czonej z jednej strony kulk, a z drugiej uszkiem Przygotowanie ko ców y i czenie przewodów Przygotowanie ko ców y i czenie przewodów nale y wykona w sposób podany w p KONTROLA JAKO CI 6.1. Ogólne zasady kontroli jako ci robót Celem kontroli jako ci jest stwierdzenie osi gni cia za o onej jako ci wykonywanych prac przy wykonawstwie wewn trznych instalacji elektrycznych. Wykonawca ma obowi zek wykonania pe nego zakresu bada na budowie w celu wykazania nadzorowi zgodno ci dostarczonych materia ów i realizowanych robót z dokumentacj projektow, ST i PZJ. Materia y posiadaj ce atest producenta stwierdzaj ce ich pe n zgodno z warunkami podanymi w specyfikacji, mog by przez nadzór dopuszczone do u ycia bez bada. Przed przyst pieniem do bada, wykonawca powinien powiadomi nadzór o rodzaju i terminie badania. Po wykonaniu bada wykonawca przedstawia na pi mie wyniki do akceptacji nadzór. Wykonawca powiadamia na pi mie nadzór o zako czeniu ka dej roboty zanikaj cej, któr mo e kontynuowa dopiero po stwierdzeniu przez nadzór, za o onej jako ci Uk adanie przewodów i rurek instalacyjnych. W czasie wykonywania instalacji przed zatynkowaniem nale y sprawdzi prawid owo u o enia przewodów i rurek instalacyjnych w ci gach poziomych i pionowych oraz rozmieszczenie puszek rozga nych i ko cowych oraz wysoko ich zainstalowania. Podczas ogl dzin instalacji przed zatynkowaniem nale y stwierdzi równie czy przewody kabelkowe nie maj widocznych uszkodze izolacji i za ama wp ywaj cych na pogorszenie bezpiecze stwa a rurki widocznych wgniece i uszkodze uniemo liwiaj cych wci gni cie przewodów. Po zatynkowaniu i zako czeniu robót nale y przeprowadzi pomiary i próby obejmuj ce przede wszystkim: 1. pomiar rezystancji izolacji dla ka dego obwodu oddzielnie 2. sprawdzenie ci g o ci przewodów ochronnych i koloru izolacji y przewodów N i PE. 3. pomiar skuteczno ci ochrony przeciwpora eniowej 6.3. Osprz t elektryczny. Przed zamontowaniem osprz tu elektrycznego nale y sprawdzi czy posiada aktualne certyfikaty dopuszczaj ce do stosowania i czy spe nia wymogi postawione w dokumentacji. Po zako czeniu monta u sprawdzi jako po cze przewodów pod zaciski rubowe i prawid owo pod czenia przewodów ochronnych. 8

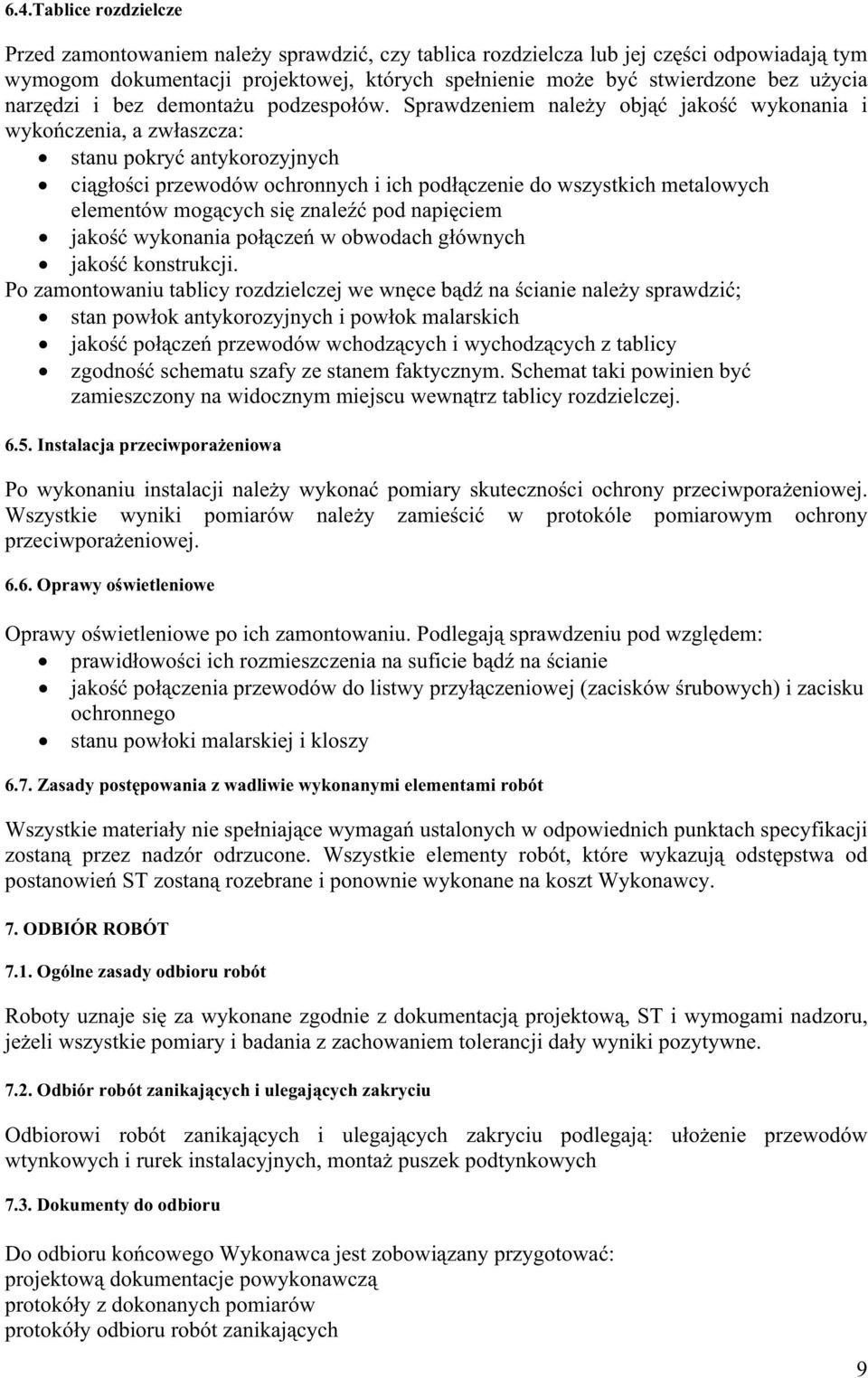

9 6.4.Tablice rozdzielcze Przed zamontowaniem nale y sprawdzi, czy tablica rozdzielcza lub jej cz ci odpowiadaj tym wymogom dokumentacji projektowej, których spe nienie mo e by stwierdzone bez u ycia narz dzi i bez demonta u podzespo ów. Sprawdzeniem nale y obj jako wykonania i wyko czenia, a zw aszcza: stanu pokry antykorozyjnych ci g o ci przewodów ochronnych i ich pod czenie do wszystkich metalowych elementów mog cych si znale pod napi ciem jako wykonania po cze w obwodach g ównych jako konstrukcji. Po zamontowaniu tablicy rozdzielczej we wn ce b d na cianie nale y sprawdzi ; stan pow ok antykorozyjnych i pow ok malarskich jako po cze przewodów wchodz cych i wychodz cych z tablicy zgodno schematu szafy ze stanem faktycznym. Schemat taki powinien by zamieszczony na widocznym miejscu wewn trz tablicy rozdzielczej Instalacja przeciwpora eniowa Po wykonaniu instalacji nale y wykona pomiary skuteczno ci ochrony przeciwpora eniowej. Wszystkie wyniki pomiarów nale y zamie ci w protokóle pomiarowym ochrony przeciwpora eniowej Oprawy o wietleniowe Oprawy o wietleniowe po ich zamontowaniu. Podlegaj sprawdzeniu pod wzgl dem: prawid owo ci ich rozmieszczenia na suficie b d na cianie jako po czenia przewodów do listwy przy czeniowej (zacisków rubowych) i zacisku ochronnego stanu pow oki malarskiej i kloszy 6.7. Zasady post powania z wadliwie wykonanymi elementami robót Wszystkie materia y nie spe niaj ce wymaga ustalonych w odpowiednich punktach specyfikacji zostan przez nadzór odrzucone. Wszystkie elementy robót, które wykazuj odst pstwa od postanowie ST zostan rozebrane i ponownie wykonane na koszt Wykonawcy. 7. ODBIÓR ROBÓT 7.1. Ogólne zasady odbioru robót Roboty uznaje si za wykonane zgodnie z dokumentacj projektow, ST i wymogami nadzoru, je eli wszystkie pomiary i badania z zachowaniem tolerancji da y wyniki pozytywne Odbiór robót zanikaj cych i ulegaj cych zakryciu Odbiorowi robót zanikaj cych i ulegaj cych zakryciu podlegaj : u o enie przewodów wtynkowych i rurek instalacyjnych, monta puszek podtynkowych 7.3. Dokumenty do odbioru Do odbioru ko cowego Wykonawca jest zobowi zany przygotowa : projektow dokumentacje powykonawcz protokó y z dokonanych pomiarów protokó y odbioru robót zanikaj cych 9

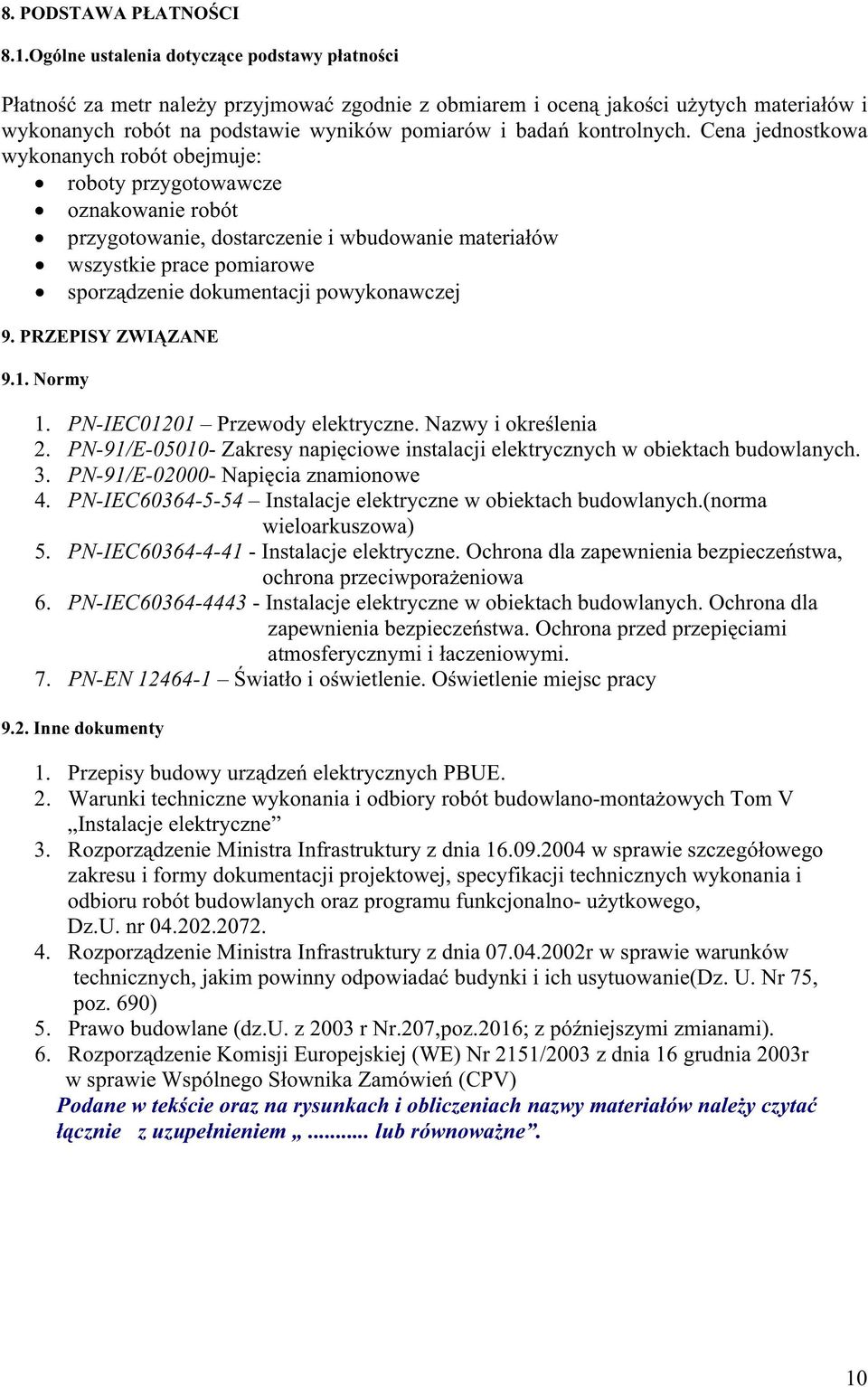

10 8. PODSTAWA P ATNO CI 8.1.Ogólne ustalenia dotycz ce podstawy p atno ci P atno za metr nale y przyjmowa zgodnie z obmiarem i ocen jako ci u ytych materia ów i wykonanych robót na podstawie wyników pomiarów i bada kontrolnych. Cena jednostkowa wykonanych robót obejmuje: roboty przygotowawcze oznakowanie robót przygotowanie, dostarczenie i wbudowanie materia ów wszystkie prace pomiarowe sporz dzenie dokumentacji powykonawczej 9. PRZEPISY ZWI ZANE 9.1. Normy 1. PN-IEC01201 Przewody elektryczne. Nazwy i okre lenia 2. PN-91/E Zakresy napi ciowe instalacji elektrycznych w obiektach budowlanych. 3. PN-91/E Napi cia znamionowe 4. PN-IEC Instalacje elektryczne w obiektach budowlanych.(norma wieloarkuszowa) 5. PN-IEC Instalacje elektryczne. Ochrona dla zapewnienia bezpiecze stwa, ochrona przeciwpora eniowa 6. PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpiecze stwa. Ochrona przed przepi ciami atmosferycznymi i aczeniowymi. 7. PN-EN wiat o i o wietlenie. O wietlenie miejsc pracy 9.2. Inne dokumenty 1. Przepisy budowy urz dze elektrycznych PBUE. 2. Warunki techniczne wykonania i odbiory robót budowlano-monta owych Tom V Instalacje elektryczne 3. Rozporz dzenie Ministra Infrastruktury z dnia w sprawie szczegó owego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno- u ytkowego, Dz.U. nr Rozporz dzenie Ministra Infrastruktury z dnia r w sprawie warunków technicznych, jakim powinny odpowiada budynki i ich usytuowanie(dz. U. Nr 75, poz. 690) 5. Prawo budowlane (dz.u. z 2003 r Nr.207,poz.2016; z pó niejszymi zmianami). 6. Rozporz dzenie Komisji Europejskiej (WE) Nr 2151/2003 z dnia 16 grudnia 2003r w sprawie Wspólnego S ownika Zamówie (CPV) Podane w tek cie oraz na rysunkach i obliczeniach nazwy materia ów nale y czyta cznie z uzupe nieniem... lub równowa ne. 10
