Jak stworzyć system automatyki budynkowej w oparciu o produkty Mobotix?

Transkrypt

1 Jak stworzyć system automatyki budynkowej w oparciu o produkty Mobotix?

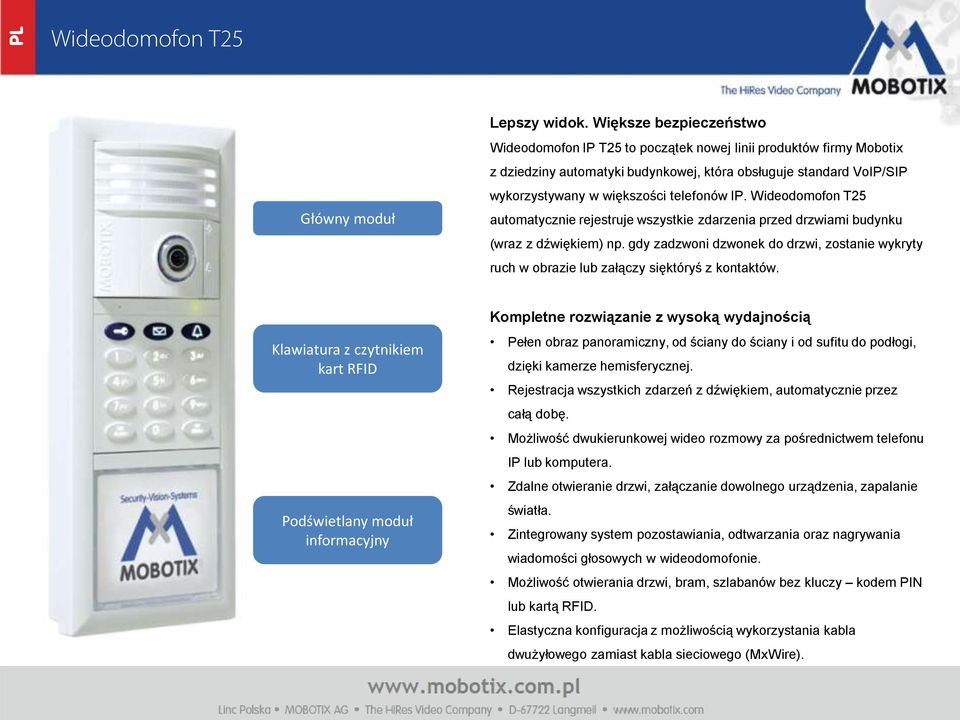

2 Wideodomofon T25 Główny moduł Lepszy widok. Większe bezpieczeństwo Wideodomofon IP T25 to początek nowej linii produktów firmy Mobotix z dziedziny automatyki budynkowej, która obsługuje standard VoIP/SIP wykorzystywany w większości telefonów IP. Wideodomofon T25 automatycznie rejestruje wszystkie zdarzenia przed drzwiami budynku (wraz z dźwiękiem) np. gdy zadzwoni dzwonek do drzwi, zostanie wykryty ruch w obrazie lub załączy sięktóryś z kontaktów. Klawiatura z czytnikiem kart RFID Podświetlany moduł informacyjny Kompletne rozwiązanie z wysoką wydajnością Pełen obraz panoramiczny, od ściany do ściany i od sufitu do podłogi, dzięki kamerze hemisferycznej. Rejestracja wszystkich zdarzeń z dźwiękiem, automatycznie przez całą dobę. Możliwość dwukierunkowej wideo rozmowy za pośrednictwem telefonu IP lub komputera. Zdalne otwieranie drzwi, załączanie dowolnego urządzenia, zapalanie światła. Zintegrowany system pozostawiania, odtwarzania oraz nagrywania wiadomości głosowych w wideodomofonie. Możliwość otwierania drzwi, bram, szlabanów bez kluczy kodem PIN lub kartą RFID. Elastyczna konfiguracja z możliwością wykorzystania kabla dwużyłowego zamiast kabla sieciowego (MxWire).

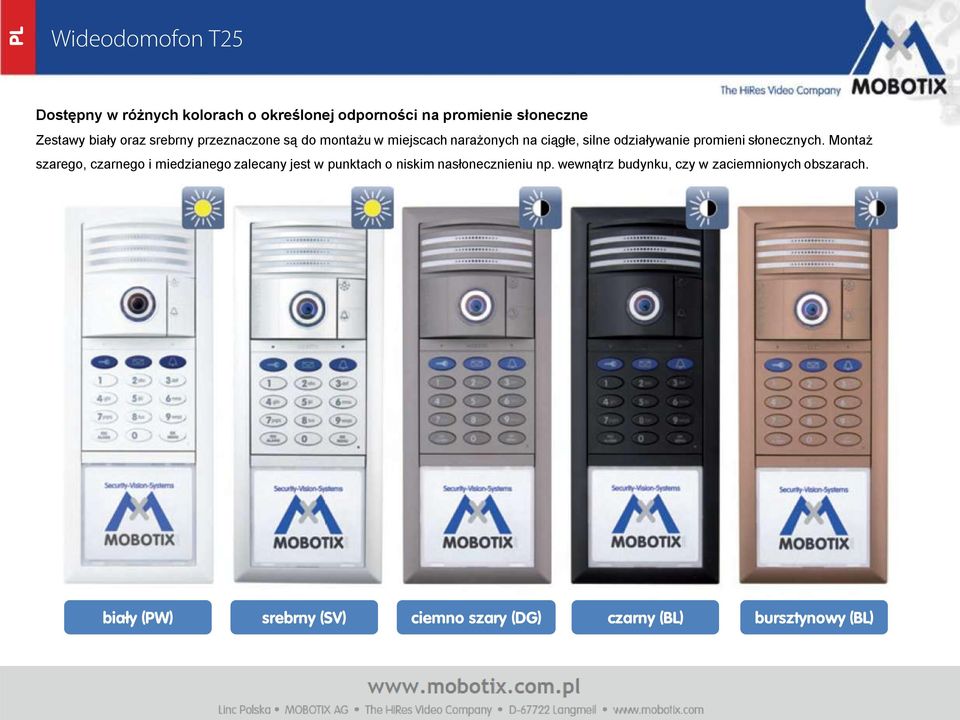

3 Wideodomofon T25 Dostępny w różnych kolorach o określonej odporności na promienie słoneczne Zestawy biały oraz srebrny przeznaczone są do montażu w miejscach narażonych na ciągłe, silne odziaływanie promieni słonecznych. Montaż szarego, czarnego i miedzianego zalecany jest w punktach o niskim nasłonecznieniu np. wewnątrz budynku, czy w zaciemnionych obszarach. biały (PW) srebrny (SV) ciemno szary (DG) czarny (BL) bursztynowy (BL)

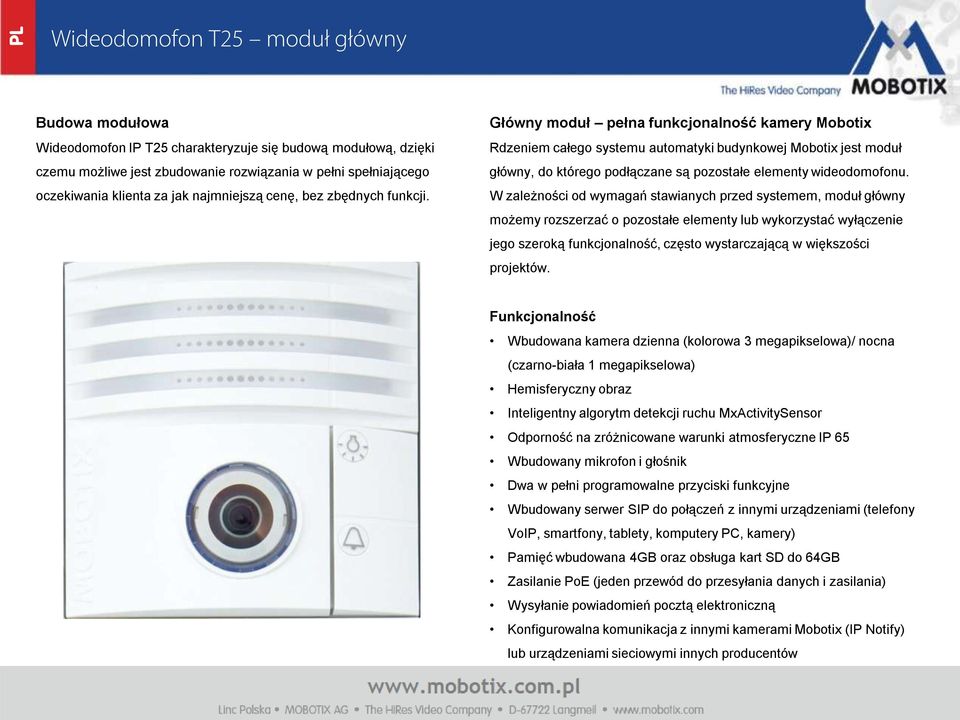

4 Wideodomofon T25 moduł główny Budowa modułowa Wideodomofon IP T25 charakteryzuje się budową modułową, dzięki czemu możliwe jest zbudowanie rozwiązania w pełni spełniającego oczekiwania klienta za jak najmniejszą cenę, bez zbędnych funkcji. Główny moduł pełna funkcjonalność kamery Mobotix Rdzeniem całego systemu automatyki budynkowej Mobotix jest moduł główny, do którego podłączane są pozostałe elementy wideodomofonu. W zależności od wymagań stawianych przed systemem, moduł główny możemy rozszerzać o pozostałe elementy lub wykorzystać wyłączenie jego szeroką funkcjonalność, często wystarczającą w większości projektów. Funkcjonalność Wbudowana kamera dzienna (kolorowa 3 megapikselowa)/ nocna (czarno-biała 1 megapikselowa) Hemisferyczny obraz Inteligentny algorytm detekcji ruchu MxActivitySensor Odporność na zróżnicowane warunki atmosferyczne IP 65 Wbudowany mikrofon i głośnik Dwa w pełni programowalne przyciski funkcyjne Wbudowany serwer SIP do połączeń z innymi urządzeniami (telefony VoIP, smartfony, tablety, komputery PC, kamery) Pamięć wbudowana 4GB oraz obsługa kart SD do 64GB Zasilanie PoE (jeden przewód do przesyłania danych i zasilania) Wysyłanie powiadomień pocztą elektroniczną Konfigurowalna komunikacja z innymi kamerami Mobotix (IP Notify) lub urządzeniami sieciowymi innych producentów

5 Moduł główny przykładowe zastosowanie System z wykorzystaniem jedynie modułu głównego Moduł główny posiada bogatą funkcjonalność pozwalającą na wykorzystanie tylko i wyłącznie jego do budowy podstawowego systemu automatyki domowej, od którego oczekujemy: - Połączeń wideo z dźwiękiem na dowolne urządzenie obsługujące połączenia SIP/VoIP, po wciśnięciu przycisku (centralka, telefon sieciowy, tablet, komputer, smartfon) - Połączeń wychodzących do odległych miejsc (używając zewnętrznego serwera SIP możemy z wideomofonu zadzwonić na urządzenia znajdujące się nawet na innym kontynencie) - Możliwości rozmowy z osobą znajdującą się przed wideomofonem - Obserwacji całego terenu znajdującego się przed wideomofonem - Wykrycia ruchu oraz powiadomienia nas o tym - Ciągłego nagrywania obrazu wideo lub wyzwalania go zdarzeniowo (np. przez wykrycie ruchu, przyciśniecie przycisku) - Bezpośredniego połączenia z ipad, iphone - Konfiguracji, przeglądania nagrań i podglądu obrazu na żywo z dowolnego miejsca na ziemi (np. podczas wakacji w innym państwie) Internet Internet

6 Wideodomofon T25 MX-OPT-IO1 Płytka obsługująca wejścia i wyjścia Jeżeli nasz system powinien sterować innymi urządzeniami wykonawczymi np. elektro zaczepem, szlabanem, zapalać światło, a także odczytywać zewnętrzne sygnały np. z czujnika PIR, pozycję drzwi, konieczne jest zastosowanie płytki rozszerzeń. Jedna płytka wiele wyjść i wejść Podłączenie modułu MX-OPT-IO1 znacznie usprawnia działanie naszego systemu. Posiada on 6 wejść oraz 3 wyjścia, które możemy w pełni oprogramować. Dodatkowo, stosując ją zapewniamy trwałe połączenie wideodmofonu z kablem sieciowym, używając osobnych wejść przeznaczonych dla poszczególnych żył kabla sieciowego. Płytka przeznaczona jest również do integracji z modułami firmy Siedle. Co nam daje wykorzystanie MX-OPT-IO1? Obsługę 6 wejść sygnałowych, do których możemy oprogramować dowolną akcję (np. podłączenie zewnętrznego przycisku do dzwonienia na iphona) Obsługę 3 wyjść bez potencjałowych, mogących służyć do otwierania drzwi, szlabanu, bramy, zapalania światła lub uruchamiania dowolnego urządzania wyzwalanego zwarciem Integrację z modułami automatyki domowej Bezpieczne połączenie kablem sieciowym

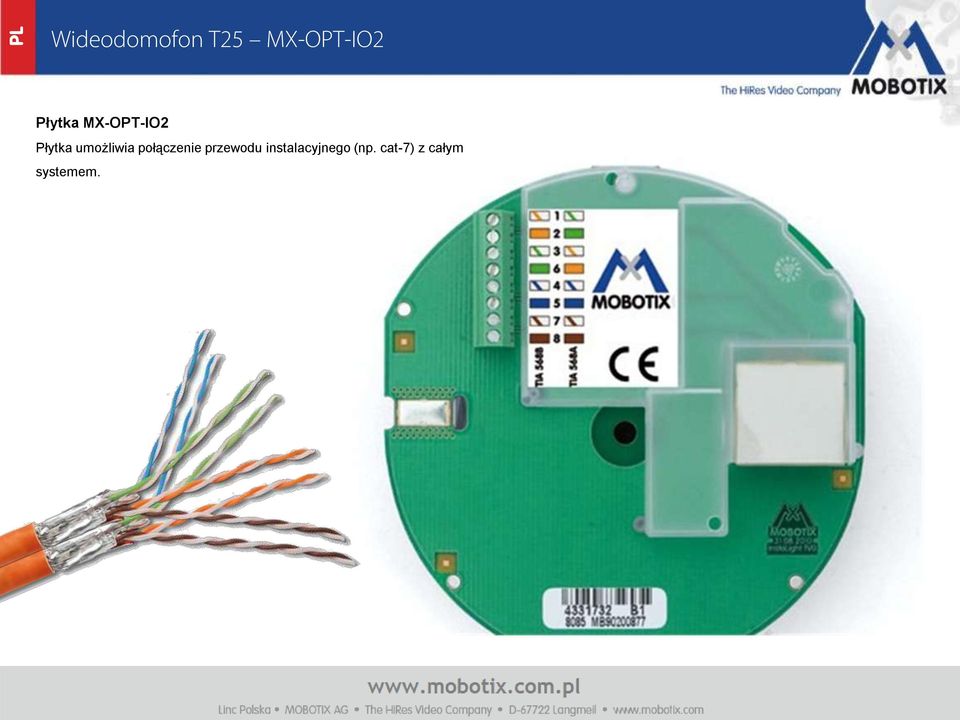

7 Wideodomofon T25 MX-OPT-IO2 Płytka MX-OPT-IO2 Płytka umożliwia połączenie przewodu instalacyjnego (np. cat-7) z całym systemem.

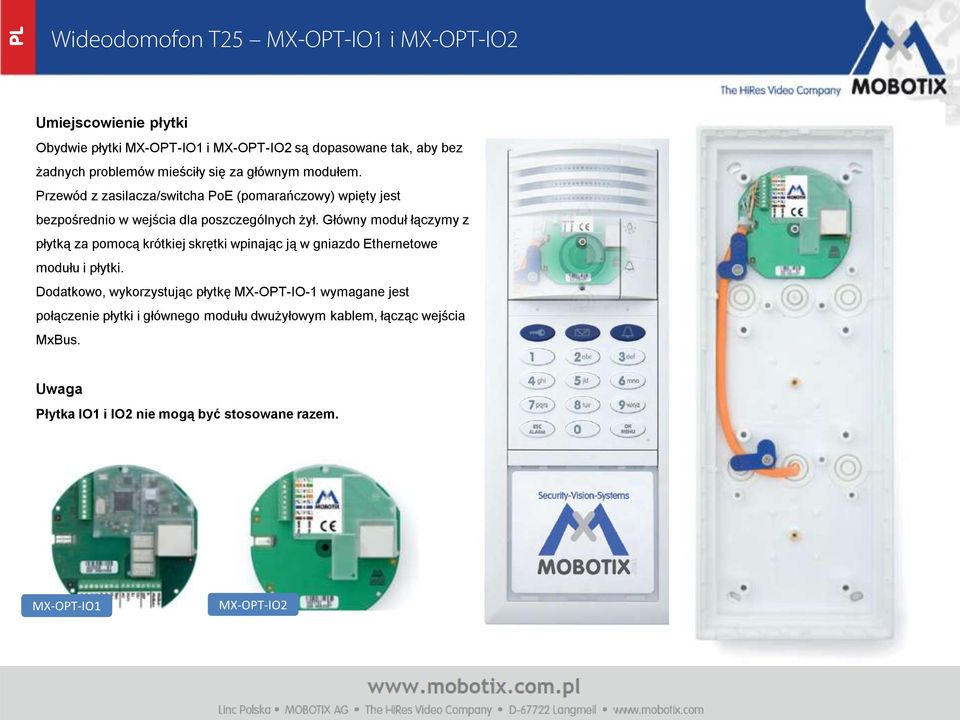

8 Wideodomofon T25 MX-OPT-IO1 i MX-OPT-IO2 Umiejscowienie płytki Obydwie płytki MX-OPT-IO1 i MX-OPT-IO2 są dopasowane tak, aby bez żadnych problemów mieściły się za głównym modułem. Przewód z zasilacza/switcha PoE (pomarańczowy) wpięty jest bezpośrednio w wejścia dla poszczególnych żył. Główny moduł łączymy z płytką za pomocą krótkiej skrętki wpinając ją w gniazdo Ethernetowe modułu i płytki. Dodatkowo, wykorzystując płytkę MX-OPT-IO-1 wymagane jest połączenie płytki i głównego modułu dwużyłowym kablem, łącząc wejścia MxBus. Uwaga Płytka IO1 i IO2 nie mogą być stosowane razem. MX-OPT-IO1 MX-OPT-IO2

9 Wideodomofon T25 klawiatura numeryczna Klawiatura numeryczna To dodatkowy moduł, znacznie zwiększający funkcjonalność systemu o inteligentną kontrolę dostępu do budynku. Klawiatura numeryczna inteligentna kontrola dostępu Wykorzystanie modułu klawiatury numerycznej znacznie rozszerza możliwości naszego systemu. Uzyskujemy kontrolę dostępu na podstawie kodu PIN lub kart RFID. Możemy wybierać połączenia do różnych użytkowników z możliwością zostawienia im wiadomości w skrzynce głosowej. Co ważne posiada on dwa wejścia sygnałowe oraz jedno wyjście (bez potencjałowe lub z dowolnym potencjałem), zapewniając obsługę jednego wejścia bez konieczności wykorzystywania dodatkowych modułów. Funkcjonalność Otwieranie drzwi/bramy na podstawie kodu PIN lub kart RFID (zwieranie wybranego przez nas wyjścia) Możliwość zaprogramowania otwierania dodatkowego wejścia lub wejść (np. bramy garażowej), na podstawie zdefiniowanego kodu Dzwonienie do poszczególnych użytkowników systemu, wybierając przypisany im przez nas numer Zostawianie wiadomości w skrzynce głosowej dla poszczególnych użytkowników (np. gdy użytkownik nie odbierze połączenia) 2 wejścia sygnałowe do których możemy przypisać dowolna akcje (np. dodatkowy przycisk dzwonka) 1 wyjście sygnałowe bez potencjałowe, z możliwością podania na niego napięcia np. do obsługi elektro zaczepu w drzwiach, siłownika otwierającego bramę lub każdego innego urządzenia wykonawczego Ustawianie czasowego dostępu dla poszczególnych użytkowników (np. dostęp dla ekipy remontowej, sprzątającej)

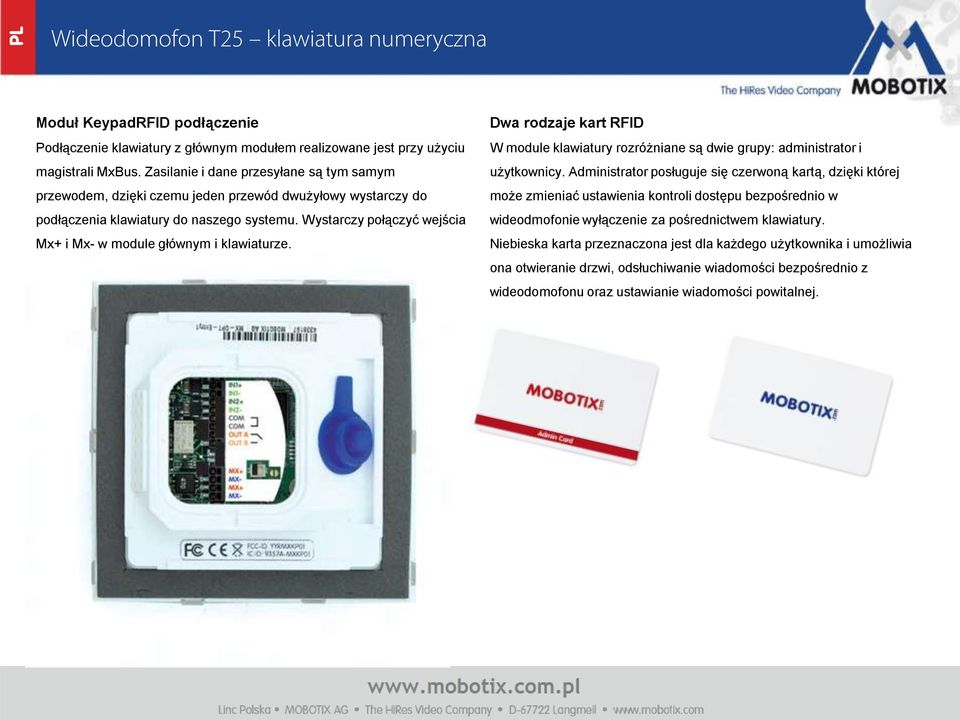

10 Wideodomofon T25 klawiatura numeryczna Moduł KeypadRFID podłączenie Podłączenie klawiatury z głównym modułem realizowane jest przy użyciu magistrali MxBus. Zasilanie i dane przesyłane są tym samym przewodem, dzięki czemu jeden przewód dwużyłowy wystarczy do podłączenia klawiatury do naszego systemu. Wystarczy połączyć wejścia Mx+ i Mx- w module głównym i klawiaturze. Dwa rodzaje kart RFID W module klawiatury rozróżniane są dwie grupy: administrator i użytkownicy. Administrator posługuje się czerwoną kartą, dzięki której może zmieniać ustawienia kontroli dostępu bezpośrednio w wideodmofonie wyłączenie za pośrednictwem klawiatury. Niebieska karta przeznaczona jest dla każdego użytkownika i umożliwia ona otwieranie drzwi, odsłuchiwanie wiadomości bezpośrednio z wideodomofonu oraz ustawianie wiadomości powitalnej.

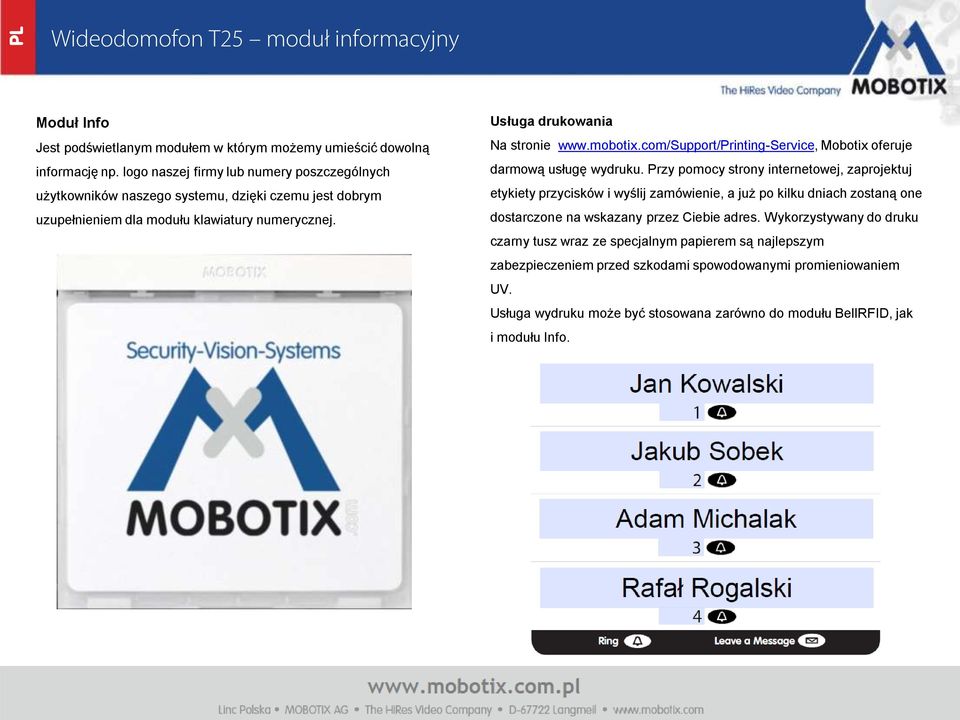

11 Wideodomofon T25 moduł informacyjny Moduł Info Jest podświetlanym modułem w którym możemy umieścić dowolną informację np. logo naszej firmy lub numery poszczególnych użytkowników naszego systemu, dzięki czemu jest dobrym uzupełnieniem dla modułu klawiatury numerycznej. Usługa drukowania Na stronie Mobotix oferuje darmową usługę wydruku. Przy pomocy strony internetowej, zaprojektuj etykiety przycisków i wyślij zamówienie, a już po kilku dniach zostaną one dostarczone na wskazany przez Ciebie adres. Wykorzystywany do druku czarny tusz wraz ze specjalnym papierem są najlepszym zabezpieczeniem przed szkodami spowodowanymi promieniowaniem UV. Usługa wydruku może być stosowana zarówno do modułu BellRFID, jak i modułu Info.

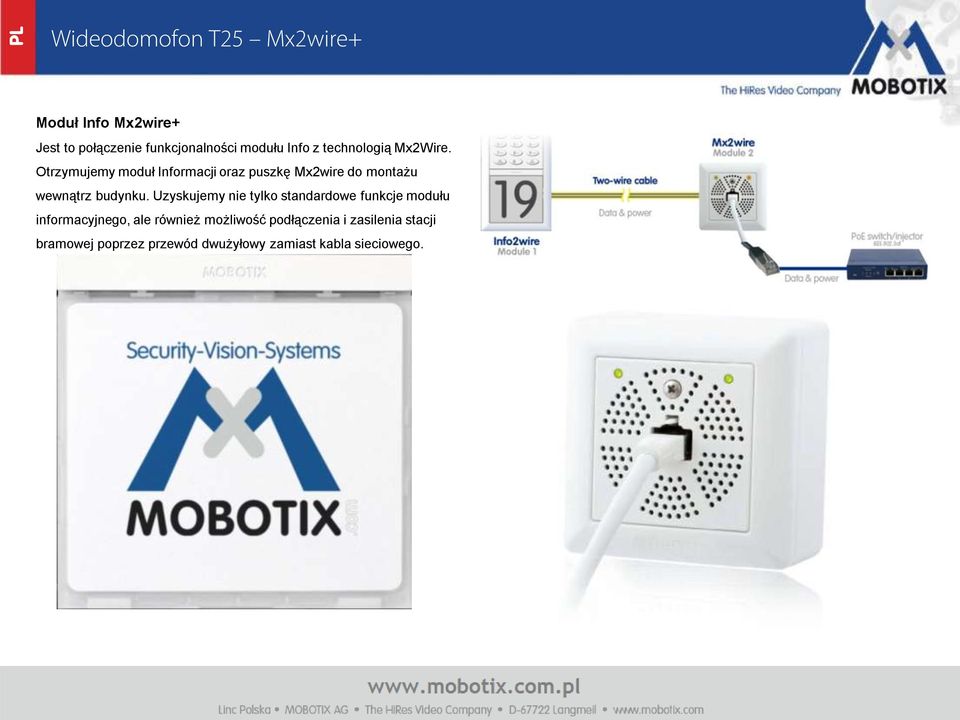

12 Wideodomofon T25 Mx2wire+ Moduł Info Mx2wire+ Jest to połączenie funkcjonalności modułu Info z technologią Mx2Wire. Otrzymujemy moduł Informacji oraz puszkę Mx2wire do montażu wewnątrz budynku. Uzyskujemy nie tylko standardowe funkcje modułu informacyjnego, ale również możliwość podłączenia i zasilenia stacji bramowej poprzez przewód dwużyłowy zamiast kabla sieciowego.

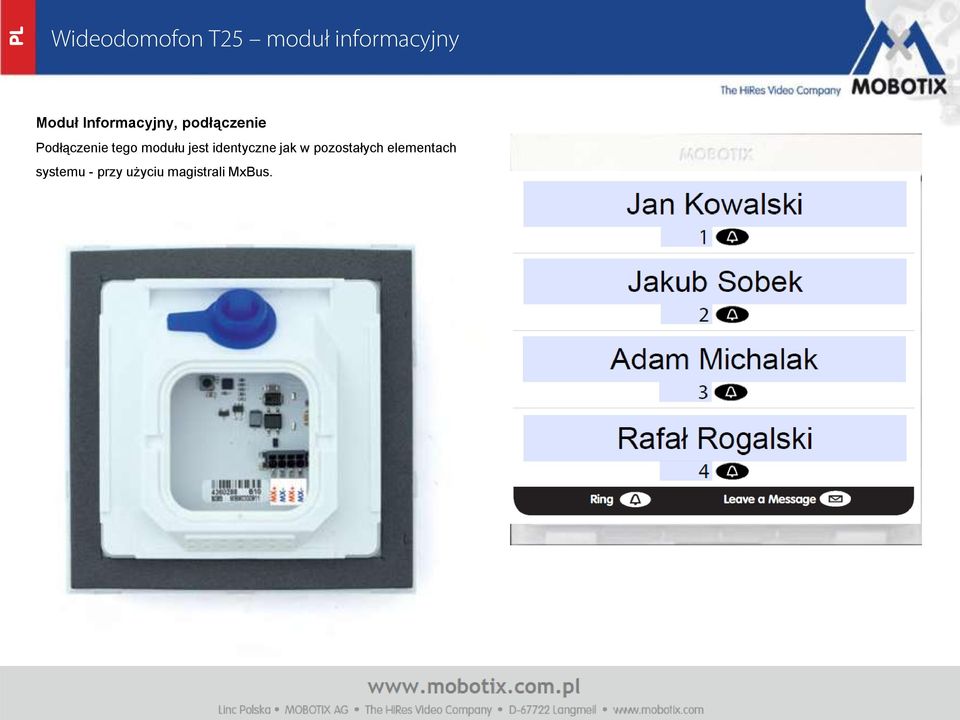

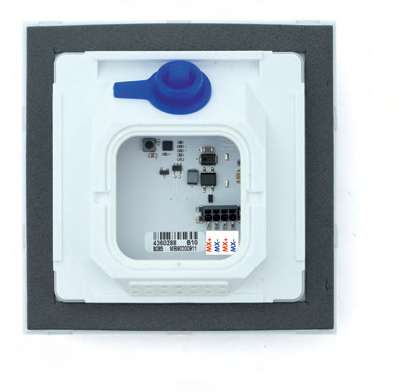

13 Wideodomofon T25 moduł informacyjny Moduł Informacyjny, podłączenie Podłączenie tego modułu jest identyczne jak w pozostałych elementach systemu - przy użyciu magistrali MxBus.

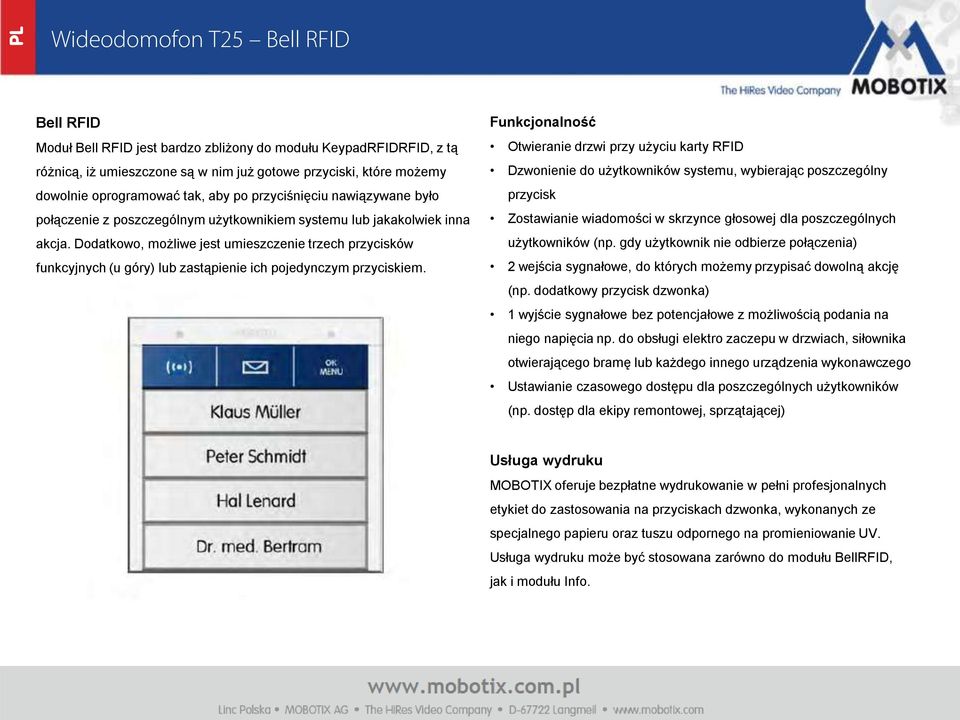

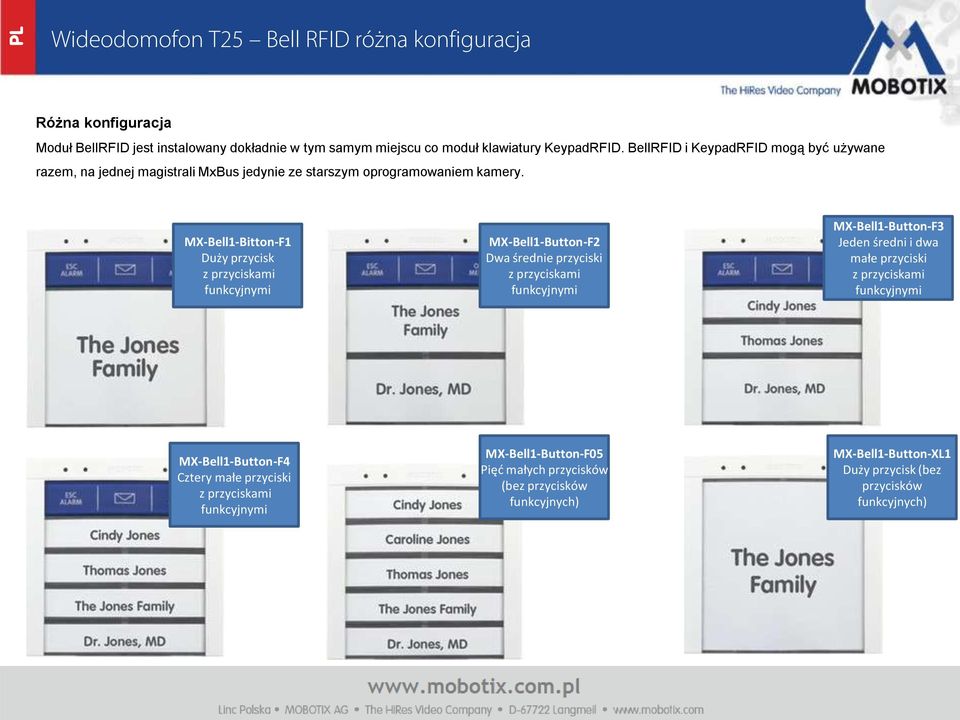

14 Wideodomofon T25 Bell RFID Bell RFID Moduł Bell RFID jest bardzo zbliżony do modułu KeypadRFIDRFID, z tą różnicą, iż umieszczone są w nim już gotowe przyciski, które możemy dowolnie oprogramować tak, aby po przyciśnięciu nawiązywane było połączenie z poszczególnym użytkownikiem systemu lub jakakolwiek inna akcja. Dodatkowo, możliwe jest umieszczenie trzech przycisków funkcyjnych (u góry) lub zastąpienie ich pojedynczym przyciskiem. Funkcjonalność Otwieranie drzwi przy użyciu karty RFID Dzwonienie do użytkowników systemu, wybierając poszczególny przycisk Zostawianie wiadomości w skrzynce głosowej dla poszczególnych użytkowników (np. gdy użytkownik nie odbierze połączenia) 2 wejścia sygnałowe, do których możemy przypisać dowolną akcję (np. dodatkowy przycisk dzwonka) 1 wyjście sygnałowe bez potencjałowe z możliwością podania na niego napięcia np. do obsługi elektro zaczepu w drzwiach, siłownika otwierającego bramę lub każdego innego urządzenia wykonawczego Ustawianie czasowego dostępu dla poszczególnych użytkowników (np. dostęp dla ekipy remontowej, sprzątającej) Usługa wydruku MOBOTIX oferuje bezpłatne wydrukowanie w pełni profesjonalnych etykiet do zastosowania na przyciskach dzwonka, wykonanych ze specjalnego papieru oraz tuszu odpornego na promieniowanie UV. Usługa wydruku może być stosowana zarówno do modułu BellRFID, jak i modułu Info.

15 Wideodomofon T25 Bell RFID różna konfiguracja Różna konfiguracja Moduł BellRFID jest instalowany dokładnie w tym samym miejscu co moduł klawiatury KeypadRFID. BellRFID i KeypadRFID mogą być używane razem, na jednej magistrali MxBus jedynie ze starszym oprogramowaniem kamery. MX-Bell1-Bitton-F1 Duży przycisk z przyciskami funkcyjnymi MX-Bell1-Button-F2 Dwa średnie przyciski z przyciskami funkcyjnymi MX-Bell1-Button-F3 Jeden średni i dwa małe przyciski z przyciskami funkcyjnymi MX-Bell1-Button-F4 Cztery małe przyciski z przyciskami funkcyjnymi MX-Bell1-Button-F05 Pięd małych przycisków (bez przycisków funkcyjnych) MX-Bell1-Button-XL1 Duży przycisk (bez przycisków funkcyjnych)

16 Instalacja naścienna Montaż wideodomofonu. Wideodomofon możemy zamontować natynkowo, bez konieczności przygotowywania specjalnego otworu w ścianie.

17 Instalacja podtynkowa

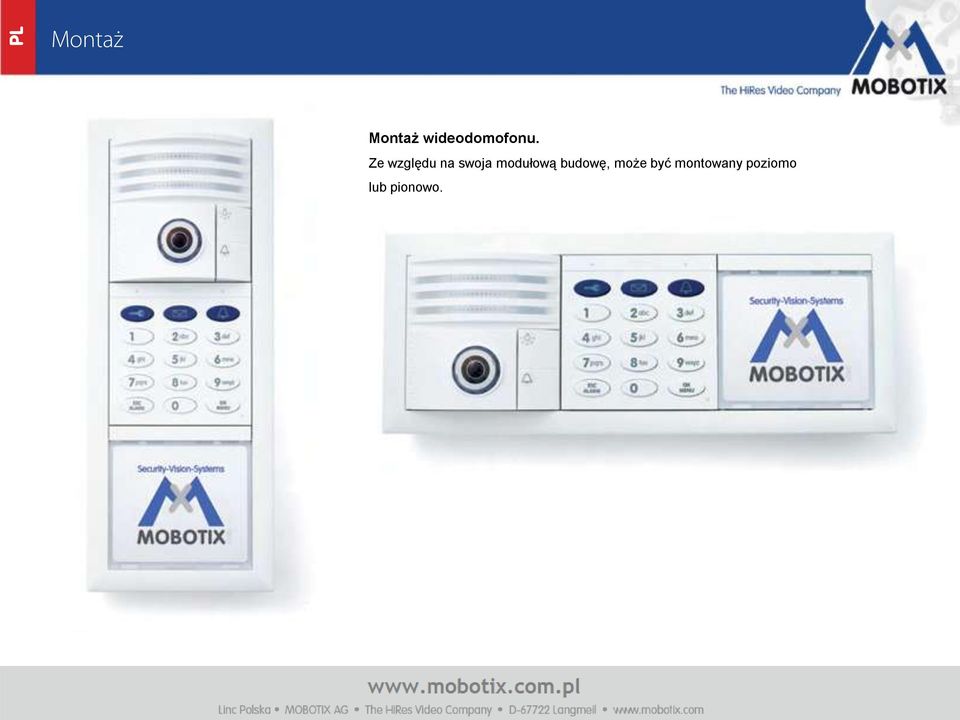

18 Montaż Montaż wideodomofonu. Ze względu na swoja modułową budowę, może być montowany poziomo lub pionowo.

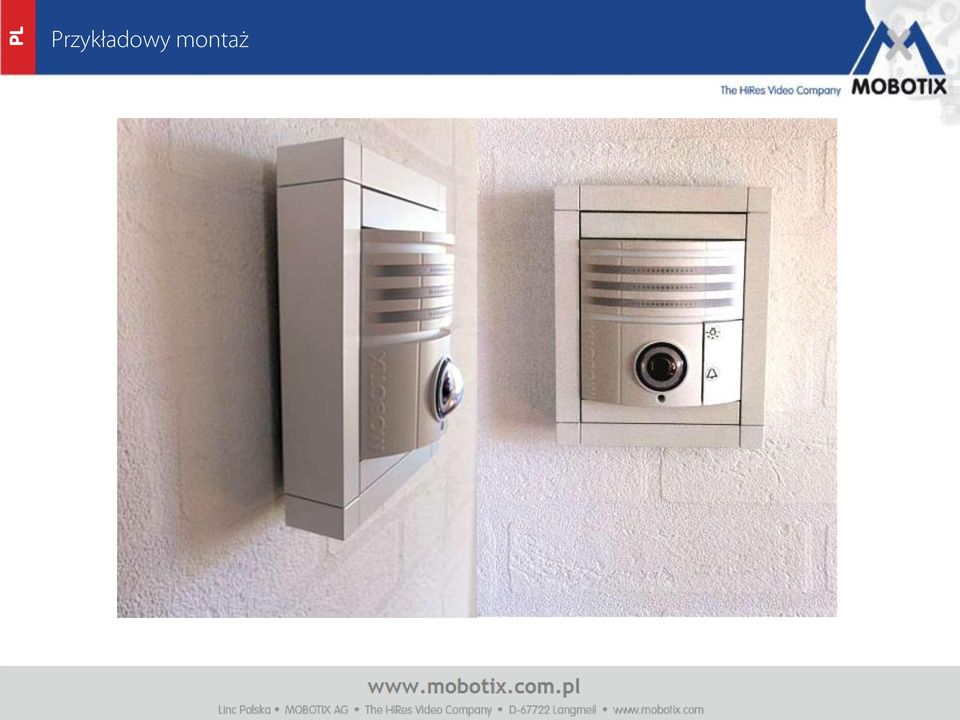

19 Przykładowy montaż

20 Przykładowy montaż

21 Przykładowy montaż

22 Przykładowy montaż

23 Wideodomofon T25 - zestaw Ochrona przeciw kradzieży Ramka Mobotix posiada dodatkowo zatrzask magnetyczny, dzięki czemu uniemożliwia wyciągnięcie pojedynczych modułów z ramki bez wyłączenia blokady. Odblokowywanie odbywa się z pomocą elementu bezpiecznego otwierania drzwi. Zabezpieczenie przeciw kradzieży jest opcjonalne i nie musi być wykorzystywane.

24 S15 Flex Mount Kamera S15

25 S15 Flex Mount

26 S15 Flex Mount S15 Flex Mount jako wideodomofon i kontrola dostępu Kolejnym produktem idealnie sprawdzającym się w automatyce budynkowej jest kamera S15, która posiada takie same możliwości co wideodomofon T25 z tą różnicą, iż jest przystosowana do dyskretnego montażu wewnątrz istniejących już urządzeń i miejsc (np. skrzynka pocztowa, słup). Dodatkowo, istnieje możliwość zastosowania dwóch przetworników obrazu, dzięki czemu możemy obserwować i kontrolować jeszcze większy obszar. Jeden, ten sam moduł kamery z dwoma koncepcjami montażu przetworników W kamerze S15 Mono możliwe jest wykorzystanie jednego przetwornika, który osadzony jest bezpośrednio w module kamery. Kamera S15 Dual może zostać wyposażona w jeden lub dwa przetworniki podłączone do modułu głównego kamery za pomocą przewodów o długości do 2m. Kamera Mono - S15M Flex Mount Kamera Dual - S15D Flex Mount

27 S15 Flex Mount S15 dyskretna, elastyczna, hemisferyczna Zarówno S15D jak i S15M wykorzystują ten sam moduł główny, dlatego jedyną różnicą pomiędzy nimi, jest możliwa ilość zastosowanych przetworników obrazu (2 lub 1) oraz sposób ich montażu i właściwości wynikające z zastosowanych przetworników (ogniskowa, filtr LPF, filtr polaryzacyjny). Najważniejsze cechy Odporność na warunki atmosferyczne IP65 Rozdzielczość 5Mega Zasilanie PoE Możliwość dołączenia mikrofonu i głośnika Możliwość dwukierunkowej wideo rozmowy za pośrednictwem telefonu IP lub komputera Serwer SIP do 16 użytkowników lub praca w trybie klienta Programowe akcje wywoływane zdarzeniami lub zdalnie (np. dzwonienie do użytkownika gdy zostanie wykryty ruch) Nagrywanie ciągłe lub wywoływane zdarzeniowo Powiadomienia pocztą elektroniczną Algorytm inteligentnej detekcji ruchu MxActivitySensor Interfejsy: miniusb, Ethernet, MxBus Wykorzystanie zewnętrznego nośnika danych do 4 TB Wbudowany czytnik kart SD do 64GB Przetworniki obrazu Firma Mobotix kieruje się koncepcją modułową, dlatego też najnowsze przetworniki obrazu dedykowane są zarówno do kamery S15 jak i M15. Do wyboru mamy szeroki zakres obiektywów o różnych ogniskowych z, lub bez dodatkowej funkcjonalności LPF. Do każdego z przetworników możemy dodać również filtr polaryzacyjny, który znacznie poprawia działanie systemu w przypadku dużego nasłonecznienia terenu. Przetworniki są wymieniane w bardzo prosty sposób, dzięki czemu w przypadku awarii jednego z nich nie jest konieczne zatrzymanie i demontaż całego systemu, a jedynie wymiana zepsutego przetwornika. Dodatkowym plusem jest możliwość prostej zamiany przetworników w przypadku zmiany wymagań stawianych przed naszym rozwiązaniem (np. zmiana godzin wzmożonej kontroli z dziennej na nocną, czy konieczność zmiany kąta widzenia).

28 S15 Dyskretna, elastyczna, hemisferyczna S15D Flex Mount W przypadku kamery S15D FlexMount, każdy z kompaktowych modułów przetworników może zostać podłączony do głównej obudowy kamery za pośrednictwem dwóch przewodów do 2 metrów długości każdy. W ten sposób dwa zupełnie niezależne pomieszczenia obok lub pod sobą, wewnątrz i na zewnątrz można monitorować jednocześnie przy użyciu tylko jednej kamery. S15M Flex Mount Kamera S15D posiada jeden przetwornik osadzony bezpośrednio w głównym module kamery. Sprawia to, iż jest idealnym rozwiązaniem gdy nasz system chcemy umieścić w takich miejscach, jak skrzynka pocztowa, bankomat, automaty, słupy. Kamerę możemy zamontować bezpośrednio za płytą z blachy, pozostawiając otwory na obiektyw kamery, przyciski, oraz głośnik i mikrofon.

29 S15 Dodatkowe moduły S15 kompatybilna ze wszystkimi modułami Kamera S15 jest kompatybilna ze wszystkimi modułami funkcyjnymi Mobotix, również z modułami wykorzystywanymi do wideodmofonu T25. Poszerza to znacznie funkcjonalność tej kamery o m.in. sterowanie elementami wykonawczymi (np. drzwi, bramy, rolety), otrzymywanie sygnałów z innych urządzeń (np. pozycja drzwi, dodatkowy przycisk) oraz pozwala na inteligentną kontrolę dostępu z wykorzystaniem modułu KeypadRFID lub BellRFID. Zewnętrzny głośnik i mikrofon W kamerze nie znajduje się wbudowany mikrofon i głośnik, dlatego aby uzyskać pełną funkcjonalność należy wykorzystać zewnętrzne urządzenia. Daje to szeroki zakres możliwości. Kamera posiada przygotowane wejścia pod oby dwa urządzenia, a miejsce ich montażu jest dowolne, dzięki czemu nasz system staje się jeszcze bardziej elastyczny.

30 S15 Różne sposoby montażu Montaż kamery S15D Kamerę S15D, ze względu na sposób podłączenia przetworników, można montować na wiele sposobów, a jedynym ograniczeniem może być tylko nasza pomysłowość. Główny moduł można ukryć w ścianie/skrzynce, a przetworniki obrazu rozmieścić w odległości 2m od niego. Mobotix dostarcza nam kilka pomysłów i gotowych rozwiązań montażowych. Podwójny zestaw DualMount - dwie kamery umieszczone są bezpośrednio i równolegle obok siebie Przestrzenny zestaw SurroundMount - do instalacji dwóch kamer skierowanych w przeciwnym kierunku, dla długich i wąskich przestrzeni Zestaw HaloMount - pozwala na montaż kamery w instalacji wykorzystywanej do sprzętu oświetleniowego Zestaw SpeakerMount - zewnętrzny głośnik z możliwością bezpośredniego podłączenia do S15M/S15D, przy pomocy kabla dwużyłowego DualMount HaloMount SurroundMount SpeakerMount

31 S15 Różne sposoby montażu - DualMount Podwójny zestaw DualMount Dwa moduły kamer umieszczone są bezpośrednio i równolegle obok siebie. Zastosowanie dwóch kamer do obserwacji tego samego obszaru, sprawia, że kamera FlexMount sprawdza się zarówno w dzień jak i w nocy - ten sam obszar może być wyświetlany, jako kolorowy obraz w dzień i jako obraz czarno/biały w nocy. DualMount można stosować ze wszystkimi dostępnymi przetwornikami (S14D, S15D, M15) i umożliwia on instalację obiektywu pod sufitem, z nachyleniem 25. Mniej ważne obszary takie jak sufit, są zredukowane, dzięki czemu obraz intersującego nas obszaru jest większy. DualMount można także instalować na zewnątrz, pod wyjścia i wejścia, mosty itp.. Instalacja zewnętrzna i wewnętrzna (IP65) W zależności od materiału i grubości powierzchni, SurroundMount można zamontować na dwa sposoby: Bezpośrednio do sufitu, przy pomocy czterech wkrętów ze stali nierdzewnej Do sufitu (grubości maks. 12mm), za pomocą płyty zabezpieczającej i śrub imbusowych ze stali nierdzewnej. W tym celu należy przeprowadzić śruby przez sufity i dokręcić je do płyty zabezpieczającej, znajdującej się po drugiej stronie sufitu. Sufit Uszczelka Płyta zabezpieczająca Sufit Uszczelka

32 S15 Różne sposoby montażu - SurroundMount Przestrzenny zestaw SurroundMount Do instalacji dwóch przetworników skierowanych w przeciwnym kierunku na długich i wąskich przestrzeniach (np. korytarze, autobusy, samoloty i pociągi). Otrzymujemy podwójny obraz rybiego oka, do 6 megapikseli. Biorąc pod uwagę ostrość szczegółów, rozwiązanie to znacznie przewyższa system z jedną kamerą hemisferyczną, posiadając tylko jeden obiektyw. Do takiego typu instalacji, MOBOTIX oferuje SurroundMount. 25 stopniowy kąt nachylenia modułu dwóch przetworników w SurroundMount, pozwala na bezpośrednie uchwycenie całego obszaru pod nimi bez martwych stref. Instalacja zewnętrzna i wewnętrzna (IP65) W zależności od materiału i grubości powierzchni, SurroundMount można zamontować na dwa sposoby: Bezpośrednio do sufitu, przy pomocy czterech wkrętów ze stali nierdzewnej Do sufitu (grubości maks. 12mm), za pomocą płyty zabezpieczającej i śrub imbusowych ze stali nierdzewnej. W tym celu należy przeprowadzić śruby przez sufity i dokręcić je do płyty zabezpieczającej, znajdującej się po drugiej stronie sufitu Sufit Uszczelka Płyta zabezpieczająca Sufit Uszczelka

33 S15 Różne sposoby montażu - HaloMount Zestaw HaloMount Pozwala na zainstalowanie kamery w instalacji wykorzystywanej do sprzętu oświetleniowego (QR-CBC/MR16 LED Sharp Array 4/6 W). Element mocujący dostępny jest w pięciu kolorach (matowy chrom / chrom / niklowany / biały / czarny). HaloMount może być przechylony o 20, dzięki czemu obszar, który nas interesuje, może znaleźć się w centrum obrazu. HaloMount nie jest przeznaczony do użytkowania zewnętrznego bez dodatkowych zabezpieczeń. Instalacja wewnętrzna Sufit lub ściana, w pomieszczeniu; średnica montażu 68mm. Materiały: stal; pierścień wewnętrzny: mosiądz; powierzchnia: ocynkowana lub lakierowana proszkowo.

34 S15 Różne sposoby montażu - HaloMount Zestaw SpeakerMount Jest to zewnętrzny głośnik z możliwością bezpośredniego podłączenia do S15M/S15D, przy pomocy kabla dwu żyłowego (bez dodatkowego zasilacza). Zestaw dostępny w dwóch kolorach: białym i matowym chromie. Wysokiej, jakości SpeakerMount jest optymalnym rozwiązaniem dla modeli kamer S14/S15. Głośnik fabrycznie zainstalowany w systemie HaloMount, z możliwością pochylania o 20. Montowany do ściany lub sufitu w ten sam sposób, co HaloMount. SpeakerMount nie jest przeznaczony do montażu zewnętrznego. Instalacja pod sufitem lub na ścianie, wewnątrz budynku (IP20) Średnica montażu: 68 mm Ukryte dwuprzewodowe zasilanie w kamerze FlexMount: zacisk 3 i 4 Zakres temperatury: od 0 do +60 C; IP: IP 20; nominalna moc 3/4W, impedancja: 8 ohm, materiały: perforowany metal, podłączenie: dwużyłowy przewód, dołączone zaciski.

35 S15 Dodatkowe akcesoria Osłona do montażu przetwornika w otworze ściennym - rozszerzenie Przekątna 40 mm dla modułu przetwornika Zwiększa głębokość instalacji Zestaw z osłoną do montażu przetwornika w otworze ściennym zestaw rozszerzający 1 x osłona do montażu wewnątrz ściany (ø40 mm) 2 x mocowanie pod kątem 15 (czarne i białe) 2 x klinowe pierścienie uszczelniające 1 x nakrętka Przewód do łączenia przetwornika z kamerą Wodoodporne połączenie przetwornika razem z kamerą, Max. długość 2m

36 S15 Różne sposoby montażu Montaż kamery S15M Kamera S15M posiada przetwornik obrazu umieszczony bezpośrednio w głównym module. Jest to bardzo wygodne rozwiązanie, gdy nasz system nie wymaga niezależnej obserwacji dwóch miejsc. Kamerę S15M możemy montować w miejscach takich jak słupy, skrzynki pocztowe, bankomaty oraz wiele innych. Instalacja Płyta powinna posiadać wywiercone otwory na głośnik, mikrofon oraz obiektyw. Nie jest dostępna z zestawem, należy ją wykonać samodzielnie. Zestaw AudioMount Jest to zestaw przewidziany zarówno pod kamerę S15M jak i S15D. Jest on bardzo przydatny wtedy gdy nasz moduł główny ma znajdować się za stalową płytą np. w skrzynce pocztowej. Jego główna funkcjonalność: Szybka i łatwa instalacja, dzięki zastosowanej klejącej powierzchni Wbudowany głośnik i mikrofon razem z okablowaniem Możliwość użycie kamery S15 jako wideodomofonu Przeznaczony dla kamer FlexMount

37 Pozostałe elementy systemu

38 Moduł bezpiecznego otwierania Wewnętrzny moduł bezpiecznego otwierania Wideodmofon T25 lub kamera S15 powinny być zawsze połączony z modułem bezpiecznego otwierania drzwi MOBOTIX, ze zdecentralizowaną, wewnętrzną pamięcią kodów. Dzięki temu niemożliwe jest otworzenie drzwi poprzez usunięcie wideodomofonu i ręczne połączenie przewodów instalacyjnych. Zintegrowany zestaw baterii (ładowane są przez T25 poprzez MxBus), zapewnia możliwość bezpiecznego otworzenia i zamknięcia drzwi, nawet wtedy, kiedy występuje problem z zasilaniem. Awaryjne otwieranie Zestaw baterii do awaryjnego zasilania eklektycznego zamka w drzwiach lub w furtce pozwala na otwarcie drzwi za pomocą kodu PIN lub transpondera w przypadku zaniku zasilania z sieci.

39 Mx2wire Mx2wire transmisja IP + PoE Mx2wire jest całkowicie nowym rozwiązaniem, oferującym transmisję danych IP i zasilania PoE zarówno dla kamer MOBOTIX jak również dla dowolnych urządzeń (zgodnych ze standardem PoE 802.3af) po miedzianych liniach kablowych. Jest to autorskie i opatentowane rozwiązanie firmy MOBOTIX, którego głównym celem jest umożliwienie podłączenia każdej kamery MOBOTIX za pomocą istniejącego już dowolnego okablowania (np. kabel koncentryczny) w szczególności gdy nie jest możliwa (lub jest bardzo trudna i kosztowna) wymiana istniejącego, starego okablowania na aktualnie stosowaną w sieciach komputerowych skrętkę. Możliwe jest użycie do tego celu zarówno kabli koncentrycznych (po kamerach analogowych) jak też kabli telefonicznych czy standardowych kabli zasilających (oraz po testach każdych innych). Główne cechy: Mx2wire przesyła dane i zasilanie PoE zgodnie ze standardami; Mx2wire nie wymaga osobnego zasilania Mx2wire używa istniejącego okablowania (koncentrycznego, telefonicznego czy zasilającego) drastycznie ograniczając czas i wysiłek potrzebny do wykonania instalacji Mx2wire można stosować z urządzeniami dowolnego producenta, które spełnia standardy (dla PoE jest to IEE 802.3af)

40 Stacja odbiorcza Grandstream GXV3140 Grandstream GXV3140 Jako stację odbiorczą można wykorzystać dowolne urządzenie obsługujące połączenie VoIP/SIP. Może to być wideotelefon GrandStream GXV3140, z którym widedomofon łączy się przy pomocy serwera SIP, umożliwiając nie tylko funkcje intercomu z podglądem obrazu na żywo, ale również sterowanie wideodmofonem przy użyciu klawiszy funkcyjnych widocznych na ekranie podczas rozmowy. Przykładowymi funkcjami jest otwieranie drzwi, zapalanie światła czy odsłuchiwanie pozostawionych wiadomości. Wykonywanie połączeń w obie strony Wideotelefon może służyć nie tylko do odbierania połączeń przychodzących z wideodmofonu. Możliwe jest również dzwonienie do wideomodomofonu lub jakiejkolwiek kamery Mobotix, otrzymując w ten sposób możliwość wyrywkowej kontroli obszaru znajdującego się przed wideodmofonem. Realizacja połączeń Połączenia pomiędzy wideodmofonem i wideotelefonem realizowane są za pomocą serwera SIP. Do tego celu można wykorzystać serwer SIP znajdujący się w kamerze Mobotix lub zewnętrzny pozwalający na wykonywanie i odbieranie połączeń z całego świata.

41 MxDisplay MxDisplay Jedna z nowości firmy Mobotix jest dotykowy wyświetlacz z czytnikiem kart RFID. Posiada on szereg funkcji: Ekran 3,5 Rozdzielczość 320x240 px Multi-touch Synchroniczne audio wideo Szklany front Podświetlane przyciski Ramkę w 5 kolorach Ethernet / WLAN MxBus Czujnik temperatury Czytnik RFID

42 Stacja odbiorcza - PC MxEasy Intuicyjnie zaprojektowany interfejs programu MxEasy oferuje szybki dostęp do głównych funkcji kamery. Oprogramowanie to reprezentuje innowacyjne podejście do obsługi systemów monitoringu. Maksymalnie 16 kamer może być zarządzane, przy użyciu łatwego w obsłudze interfejsu przy jednoczesnym podglądzie obrazów z 4 kamer. Wiele ustawień kamery takich jak powiększenie, jasność, głośność, czułość mikrofonu, archiwizacja, połączenia - zapisywane jest w plikach konfiguracyjnych kamery.

43 Stacja odbiorcza - PC MxControlCenter Profesjonalny program dostarczany z każdą kamerą MOBOTIX Bez ograniczeń odnośnie liczby kamer lub użytkowników, bez opłat licencyjnych Zdalne alarmy przez IP lub ISDN z automatycznym wyświetlaniem mapy/planu Jednoczesne i zsynchronizowane wyszukiwanie zdarzeń z kilku kamer Możliwe przetwarzanie obrazów (kontrast, zoom, zniekształcenia geometryczne) Możliwość integracji z analogowymi i cyfrowymi kamerami PTZ

44 Mobotix APP Mobotix APP Twój tablet i smarthphone, mogą stać się zdalnymi stacjami odbiorczymi dla Twojego wideodomfonu IP T25 Mobotix. Hemisferyczny wideodomofon IP T25 oraz najnowsza aplikacja Mobotix App, to unikalny system, który daje pełen obraz hemisferyczny bez martwych stref oraz możliwość komunikacji z każdego miejsca na świecie. Twoje urządzenie mobilne, powiadomi Cię, jeśli ktoś przyciśnie dzwonek wideodomofonu, pozwalając przy tym zobaczyć i porozmawiać z osobą stojącą przy drzwiach. Z wykorzystaniem Mobotix App możesz również zdalnie otworzyć drzwi z ekranu swojego urządzenia. Możliwe jest także odsłuchiwanie wiadomości głosowych oraz wideo, pozostawionych przez odwiedzających na wideodomofonie. Aby dodatkowo wzmocnić bezpieczeństwo Twojej nieruchomości, system może także wysłać wiadomość alarmową na Twoje urządzenie mobilne, jeśli ktoś w sposób nieuprawniony otworzy drzwi. Zdalna, mobilna stacja odbiorcza Wszystkie kamery MOBOTIX zaktualizowane do firmware lub wyższego, mogą być podłączone do aplikacji bez konieczności ponoszenia dodatkowych kosztów. Obraz na żywo i nagrania w najwyższej rozdzielczości HiRes Kamery Mobotix są synonimem wysokiej rozdzielczości obrazu. Z wykorzystaniem Mobotix App możesz także cieszyć się najwyższą jakością wideo. Dwukierunkowa komunikacja i dostęp do skrzynki głosowej Mobotix App to rozwiązanie wielofunkcyjne dające zdalny dostęp do wielu funkcji wideodomofonu IP T25. Nie jest to prosta aplikacja służąca jedynie do podglądu na żywo, posiada ona znacznie bardziej złożoną funkcjonalność. Dzwonek połączeń przychodzących i wiadomości alarmowe W każdym miejscu na świecie możesz odebrać połączenia przychodzące ze swojego wideodomofonu IP T25. Dodatkowo wykorzystując App można także odbierać wszystkie powiadomienia o alarmach. Dzięki temu, zawsze wiesz, co dzieje się w Twojej nieruchomości. Grupowanie kamer i filtrowanie zdarzeń Aplikacja jest narzędziem, które zapewnia kontrolę nawet nad lokalizacjami z dużą ilością kamer umożliwiając ich logiczne grupowanie..

45 Zasilanie Zasilanie PoE. Kamery Mobotix tak samo jak i wiedodomofon T25 zasilane są przy użyciu PoE (ang. Power over Ethernet). Technologia ta pozwala na użycie w wiedomofonie tylko jednego przewodu do zasilania i przesyłania danych. Urządzenie możemy zasilić z dowolnego switcha obsługującego standard PoE IEEE 802.3af lub oferowanego przez Mobotix zasilacza MX-NPA-PoE-EU.
