1 ROBOTY płyty wypełniające do sufitów podwieszanych Rockfon Samson A x600x40 1. WSTĘP PRZEDMIOT SPECYFIKACJI TECHNICZNEJ ZAKRES STOSOWANIA ST ZAKRES ROBÓT OBJĘTYCH ST OKREŚLENIA PODSTAWOWE OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT MATERIAŁY WARUNKI OGÓLNE STOSOWANIA MATERIAŁÓW WYMAGANIA SZCZEGÓŁOWE DLA MATERIAŁÓW SKŁADOWANIE MATERIAŁÓW DEKLARACJA ZGODNOŚCI SPRZĘT OGÓLNE WYMAGANIA DOTYCZĄCE SPRZĘTU TRANSPORT WYKONANIE ROBÓT OGÓLNE ZASADY WYKONANIA ROBÓT DOKŁADNOŚĆ WYKONYWANIA ROBÓT KONTROLA JAKOŚCI ROBÓT OGÓLNE ZASADY KONTROLI ZAKRES BADAŃ PROWADZONYCH W CZASIE BUDOWY OBMIAR ROBÓT ODBIÓR ROBÓT USTALENIA OGÓLNE DOTYCZĄCE ODBIORU ROBÓT PRZEPISY ZWIĄZANE... 00

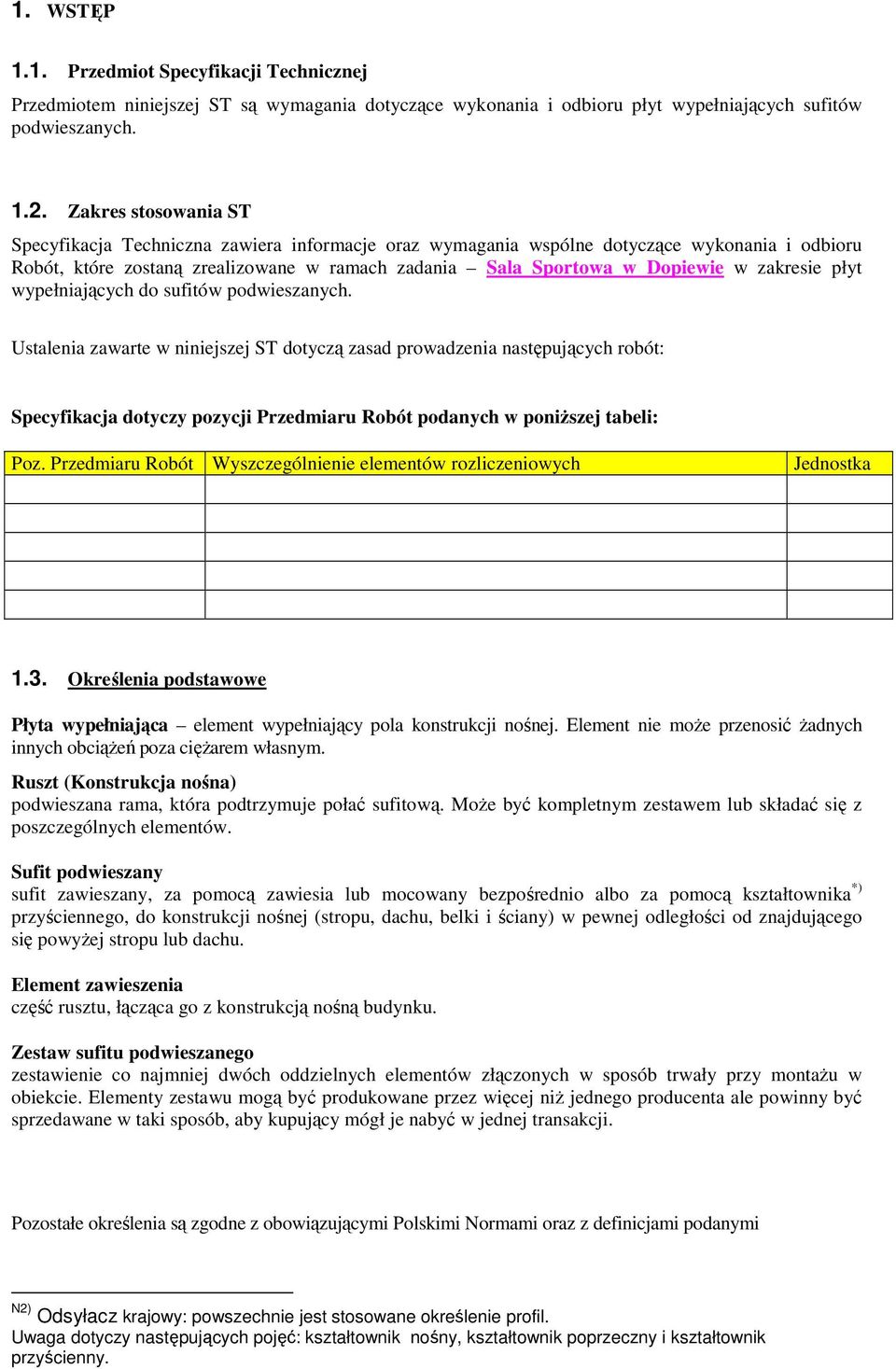

2 1. WSTĘP 1.1. Przedmiot Specyfikacji Technicznej Przedmiotem niniejszej ST są wymagania dotyczące wykonania i odbioru płyt wypełniających sufitów podwieszanych Zakres stosowania ST Specyfikacja Techniczna zawiera informacje oraz wymagania wspólne dotyczące wykonania i odbioru Robót, które zostaną zrealizowane w ramach zadania Sala Sportowa w Dopiewie w zakresie płyt wypełniających do sufitów podwieszanych. Ustalenia zawarte w niniejszej ST dotyczą zasad prowadzenia następujących robót: Specyfikacja dotyczy pozycji Przedmiaru Robót podanych w poniŝszej tabeli: Poz. Przedmiaru Robót Wyszczególnienie elementów rozliczeniowych Jednostka 1.3. Określenia podstawowe Płyta wypełniająca element wypełniający pola konstrukcji nośnej. Element nie moŝe przenosić Ŝadnych innych obciąŝeń poza cięŝarem własnym. Ruszt (Konstrukcja nośna) podwieszana rama, która podtrzymuje połać sufitową. MoŜe być kompletnym zestawem lub składać się z poszczególnych elementów. Sufit podwieszany sufit zawieszany, za pomocą zawiesia lub mocowany bezpośrednio albo za pomocą kształtownika *) przyściennego, do konstrukcji nośnej (stropu, dachu, belki i ściany) w pewnej odległości od znajdującego się powyŝej stropu lub dachu. Element zawieszenia część rusztu, łącząca go z konstrukcją nośną budynku. Zestaw sufitu podwieszanego zestawienie co najmniej dwóch oddzielnych elementów złączonych w sposób trwały przy montaŝu w obiekcie. Elementy zestawu mogą być produkowane przez więcej niŝ jednego producenta ale powinny być sprzedawane w taki sposób, aby kupujący mógł je nabyć w jednej transakcji. Pozostałe określenia są zgodne z obowiązującymi Polskimi Normami oraz z definicjami podanymi N2) Odsyłacz krajowy: powszechnie jest stosowane określenie profil. Uwaga dotyczy następujących pojęć: kształtownik nośny, kształtownik poprzeczny i kształtownik przyścienny.

3 1.4. Ogólne wymagania dotyczące Robót 1. Ogólne wymagania dotyczące Robót podano w STT - 00 Wymagania ogólne. 2. Wykonawca jest odpowiedzialny za jakość wykonania Robót oraz za ich zgodność z Dokumentacją Projektową i ST. 2. MATERIAŁY 2.1. Warunki ogólne stosowania materiałów Dźwiękochłonne płyty ROCKFON są przeznaczone do stosowania jako wypełnienie konstrukcji nośnej sufitów podwieszanych, w pomieszczeniach zamkniętych, w zakresie wynikającym z właściwości technicznych. Płyty ROCKFON objęte normą PN EN mogą być stosowane w sufitach spełniających funkcje dźwiękochłonne, mogą być stosowane w pomieszczeniach o wilgotności względnej powietrza do 100% i temperaturze do +40 C. Ze względu na emisję fenolu i formaldehydu płyty Rockfon mogą być stosowane w pomieszczeniach przeznaczonych na pobyt ludzi kategorii A i B według Zarządzenia Ministra Zdrowia i Opieki Społecznej z dnia r. w sprawie dopuszczalnych stęŝeń i natęŝeń czynników szkodliwych dla zdrowia, wydzielanych przez materiały budowlane, urządzenia i elementy wyposaŝenia w pomieszczeniach przeznaczonych na pobyt ludzi (Monitor Polski Nr 19 z 1996 r. poz. 231). Zgodnie z Atestem Higienicznym PZH Nr HK/B/1075/01/2007, płyty ROCKFON odpowiadają wymaganiom higienicznym 2.2. Wymagania szczegółowe dla płyt sufitów podwieszanych Rockfon Samson A x600 Poz Właściwości Wymagania 1 Reakcja na ogień: Euroklsa A1 zg. z PN EN Uwalnianie formaldehydu : klasa E1 3 Pochłanianie dźwięku: Klasa pochłaniania A Pogłosowy wsp. pochłaniania dźwięku α w 0, Hz 0, Hz 0, Hz 0, Hz 0, Hz 0, Hz 0,85 5 Odporność na zginanie: klasa 1/C/0N Rozpakowanie Opakowanie kartonów: rozciąć folię nie niszcząc płyt, ściągnąć folię i opakowania kartonowe. Zawsze podnosić płyty pionowo obydwoma rękami. Zawsze uŝywać czystych rękawiczek podczas montaŝu (np. białych bawełnianych) w celu ochrony powierzchni płyt przed zabrudzeniem.

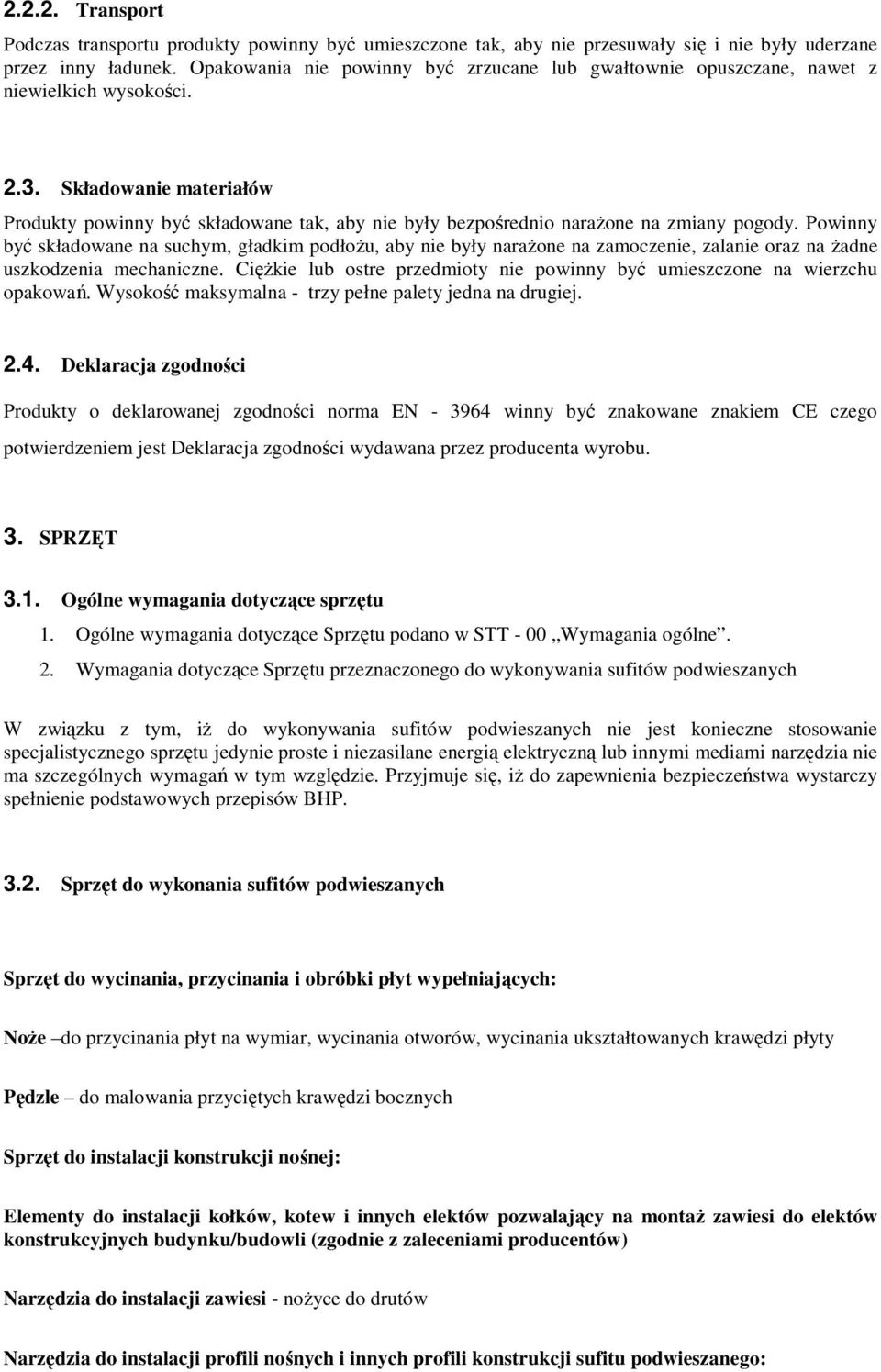

4 Transport Podczas transportu produkty powinny być umieszczone tak, aby nie przesuwały się i nie były uderzane przez inny ładunek. Opakowania nie powinny być zrzucane lub gwałtownie opuszczane, nawet z niewielkich wysokości Składowanie materiałów Produkty powinny być składowane tak, aby nie były bezpośrednio naraŝone na zmiany pogody. Powinny być składowane na suchym, gładkim podłoŝu, aby nie były naraŝone na zamoczenie, zalanie oraz na Ŝadne uszkodzenia mechaniczne. CięŜkie lub ostre przedmioty nie powinny być umieszczone na wierzchu opakowań. Wysokość maksymalna - trzy pełne palety jedna na drugiej Deklaracja zgodności Produkty o deklarowanej zgodności norma EN winny być znakowane znakiem CE czego potwierdzeniem jest Deklaracja zgodności wydawana przez producenta wyrobu. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu 1. Ogólne wymagania dotyczące Sprzętu podano w STT - 00 Wymagania ogólne. 2. Wymagania dotyczące Sprzętu przeznaczonego do wykonywania sufitów podwieszanych W związku z tym, iŝ do wykonywania sufitów podwieszanych nie jest konieczne stosowanie specjalistycznego sprzętu jedynie proste i niezasilane energią elektryczną lub innymi mediami narzędzia nie ma szczególnych wymagań w tym względzie. Przyjmuje się, iŝ do zapewnienia bezpieczeństwa wystarczy spełnienie podstawowych przepisów BHP Sprzęt do wykonania sufitów podwieszanych Sprzęt do wycinania, przycinania i obróbki płyt wypełniających: NoŜe do przycinania płyt na wymiar, wycinania otworów, wycinania ukształtowanych krawędzi płyty Pędzle do malowania przyciętych krawędzi bocznych Sprzęt do instalacji konstrukcji nośnej: Elementy do instalacji kołków, kotew i innych elektów pozwalający na montaŝ zawiesi do elektów konstrukcyjnych budynku/budowli (zgodnie z zaleceniami producentów) Narzędzia do instalacji zawiesi - noŝyce do drutów Narzędzia do instalacji profili nośnych i innych profili konstrukcji sufitu podwieszanego:

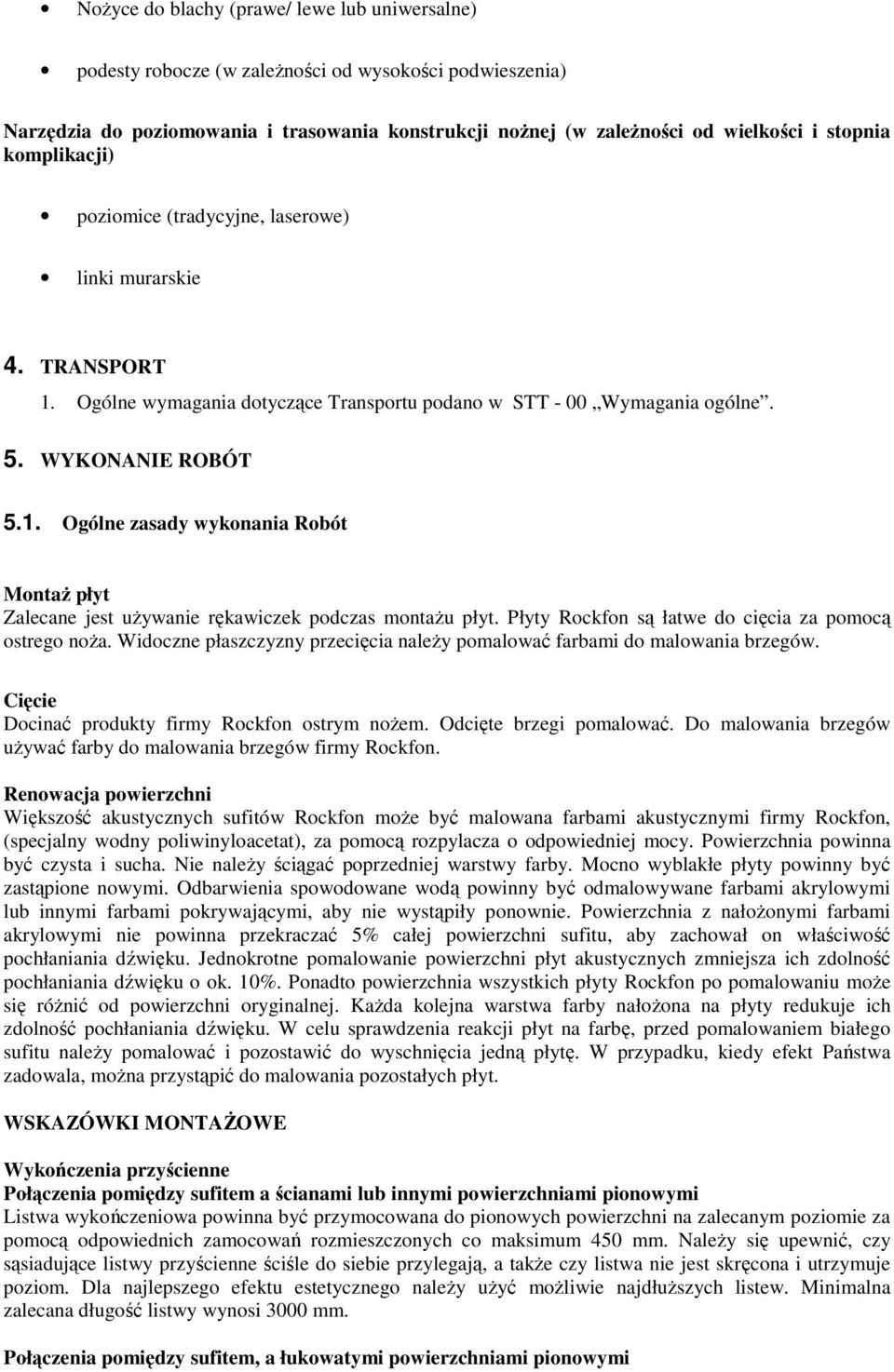

5 NoŜyce do blachy (prawe/ lewe lub uniwersalne) podesty robocze (w zaleŝności od wysokości podwieszenia) Narzędzia do poziomowania i trasowania konstrukcji noŝnej (w zaleŝności od wielkości i stopnia komplikacji) poziomice (tradycyjne, laserowe) linki murarskie 4. TRANSPORT 1. Ogólne wymagania dotyczące Transportu podano w STT - 00 Wymagania ogólne. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania Robót MontaŜ płyt Zalecane jest uŝywanie rękawiczek podczas montaŝu płyt. Płyty Rockfon są łatwe do cięcia za pomocą ostrego noŝa. Widoczne płaszczyzny przecięcia naleŝy pomalować farbami do malowania brzegów. Cięcie Docinać produkty firmy Rockfon ostrym noŝem. Odcięte brzegi pomalować. Do malowania brzegów uŝywać farby do malowania brzegów firmy Rockfon. Renowacja powierzchni Większość akustycznych sufitów Rockfon moŝe być malowana farbami akustycznymi firmy Rockfon, (specjalny wodny poliwinyloacetat), za pomocą rozpylacza o odpowiedniej mocy. Powierzchnia powinna być czysta i sucha. Nie naleŝy ściągać poprzedniej warstwy farby. Mocno wyblakłe płyty powinny być zastąpione nowymi. Odbarwienia spowodowane wodą powinny być odmalowywane farbami akrylowymi lub innymi farbami pokrywającymi, aby nie wystąpiły ponownie. Powierzchnia z nałoŝonymi farbami akrylowymi nie powinna przekraczać 5% całej powierzchni sufitu, aby zachował on właściwość pochłaniania dźwięku. Jednokrotne pomalowanie powierzchni płyt akustycznych zmniejsza ich zdolność pochłaniania dźwięku o ok. 10%. Ponadto powierzchnia wszystkich płyty Rockfon po pomalowaniu moŝe się róŝnić od powierzchni oryginalnej. KaŜda kolejna warstwa farby nałoŝona na płyty redukuje ich zdolność pochłaniania dźwięku. W celu sprawdzenia reakcji płyt na farbę, przed pomalowaniem białego sufitu naleŝy pomalować i pozostawić do wyschnięcia jedną płytę. W przypadku, kiedy efekt Państwa zadowala, moŝna przystąpić do malowania pozostałych płyt. WSKAZÓWKI MONTAśOWE Wykończenia przyścienne Połączenia pomiędzy sufitem a ścianami lub innymi powierzchniami pionowymi Listwa wykończeniowa powinna być przymocowana do pionowych powierzchni na zalecanym poziomie za pomocą odpowiednich zamocowań rozmieszczonych co maksimum 450 mm. NaleŜy się upewnić, czy sąsiadujące listwy przyścienne ściśle do siebie przylegają, a takŝe czy listwa nie jest skręcona i utrzymuje poziom. Dla najlepszego efektu estetycznego naleŝy uŝyć moŝliwie najdłuŝszych listew. Minimalna zalecana długość listwy wynosi 3000 mm. Połączenia pomiędzy sufitem, a łukowatymi powierzchniami pionowymi

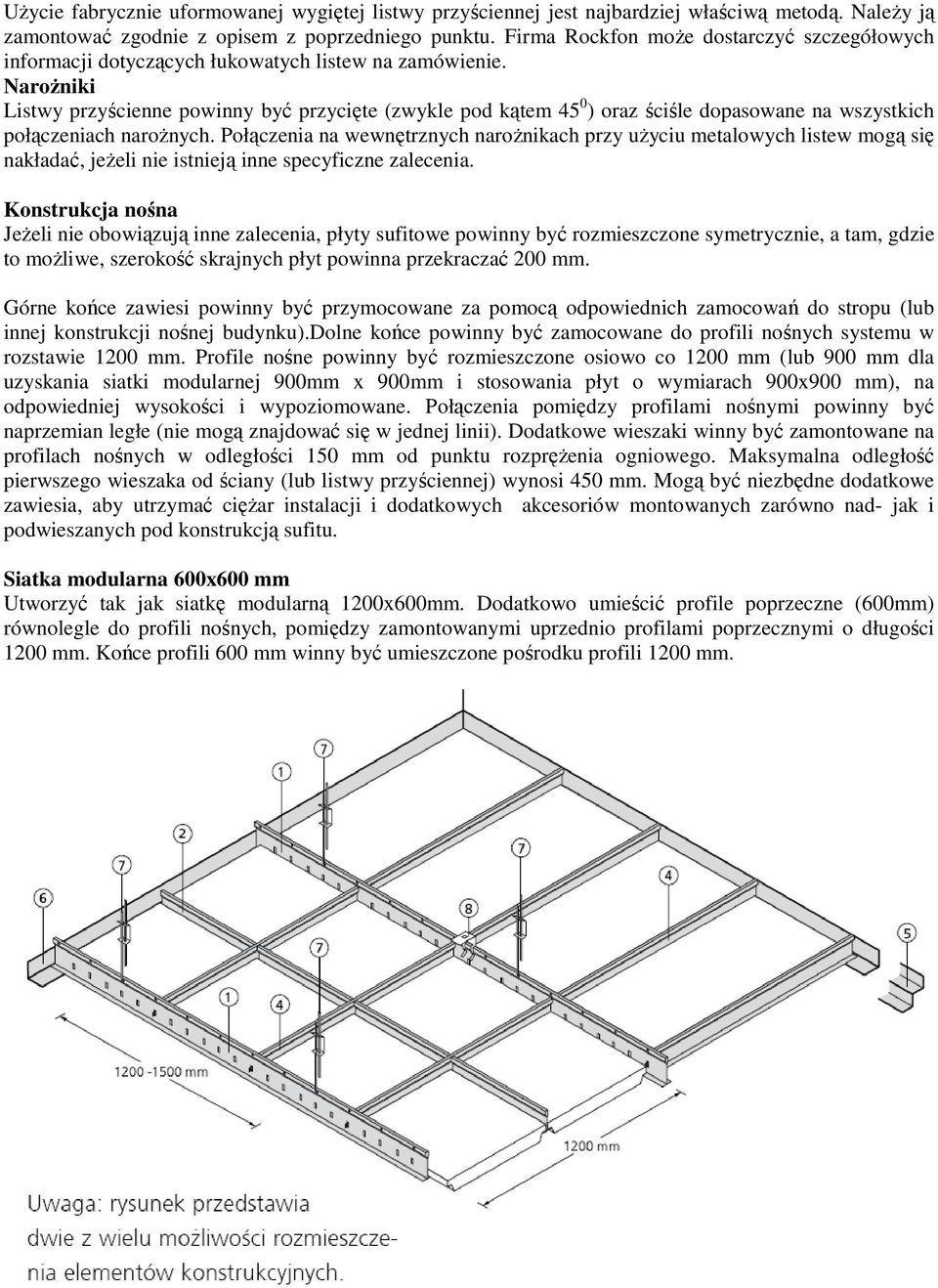

6 UŜycie fabrycznie uformowanej wygiętej listwy przyściennej jest najbardziej właściwą metodą. NaleŜy ją zamontować zgodnie z opisem z poprzedniego punktu. Firma Rockfon moŝe dostarczyć szczegółowych informacji dotyczących łukowatych listew na zamówienie. NaroŜniki Listwy przyścienne powinny być przycięte (zwykle pod kątem 45 0 ) oraz ściśle dopasowane na wszystkich połączeniach naroŝnych. Połączenia na wewnętrznych naroŝnikach przy uŝyciu metalowych listew mogą się nakładać, jeŝeli nie istnieją inne specyficzne zalecenia. Konstrukcja nośna JeŜeli nie obowiązują inne zalecenia, płyty sufitowe powinny być rozmieszczone symetrycznie, a tam, gdzie to moŝliwe, szerokość skrajnych płyt powinna przekraczać 200 mm. Górne końce zawiesi powinny być przymocowane za pomocą odpowiednich zamocowań do stropu (lub innej konstrukcji nośnej budynku).dolne końce powinny być zamocowane do profili nośnych systemu w rozstawie 1200 mm. Profile nośne powinny być rozmieszczone osiowo co 1200 mm (lub 900 mm dla uzyskania siatki modularnej 900mm x 900mm i stosowania płyt o wymiarach 900x900 mm), na odpowiedniej wysokości i wypoziomowane. Połączenia pomiędzy profilami nośnymi powinny być naprzemian ległe (nie mogą znajdować się w jednej linii). Dodatkowe wieszaki winny być zamontowane na profilach nośnych w odległości 150 mm od punktu rozpręŝenia ogniowego. Maksymalna odległość pierwszego wieszaka od ściany (lub listwy przyściennej) wynosi 450 mm. Mogą być niezbędne dodatkowe zawiesia, aby utrzymać cięŝar instalacji i dodatkowych akcesoriów montowanych zarówno nad- jak i podwieszanych pod konstrukcją sufitu. Siatka modularna 600x600 mm Utworzyć tak jak siatkę modularną 1200x600mm. Dodatkowo umieścić profile poprzeczne (600mm) równolegle do profili nośnych, pomiędzy zamontowanymi uprzednio profilami poprzecznymi o długości 1200 mm. Końce profili 600 mm winny być umieszczone pośrodku profili 1200 mm.

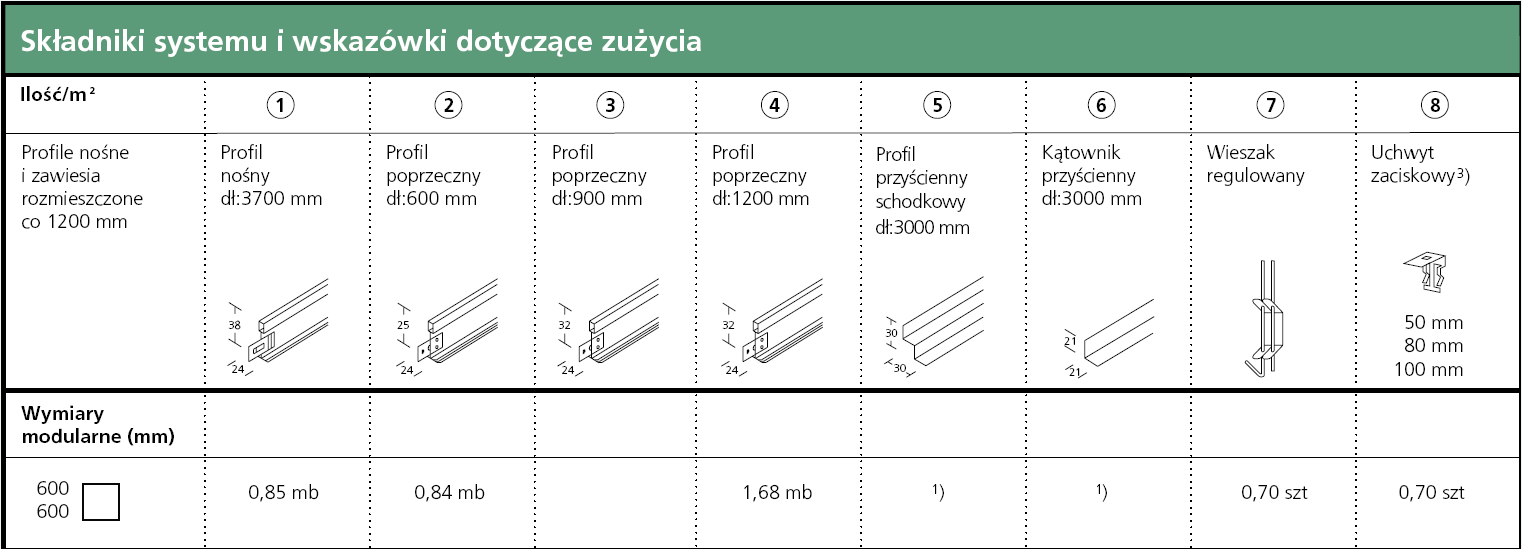

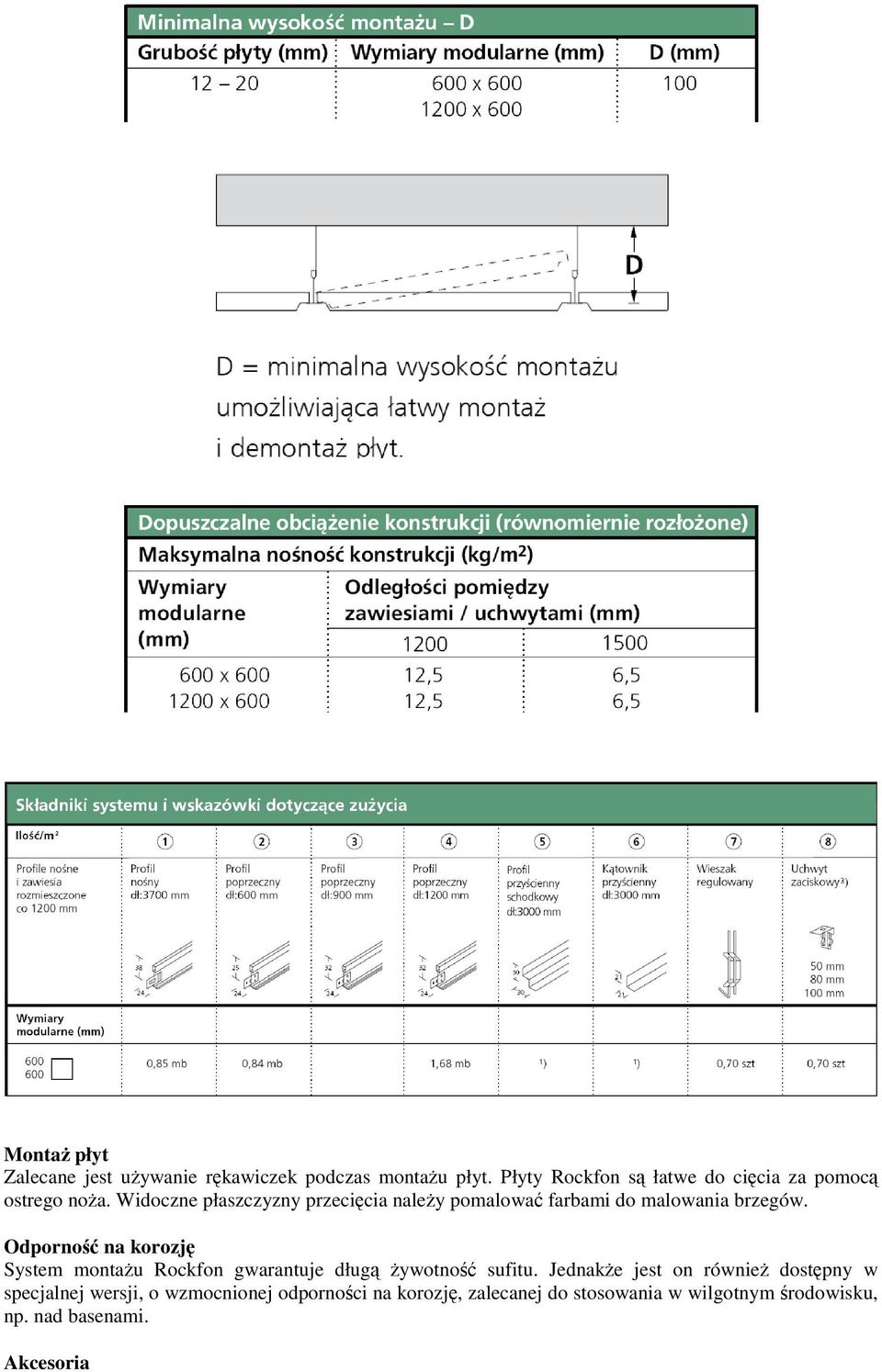

7 MontaŜ płyt Zalecane jest uŝywanie rękawiczek podczas montaŝu płyt. Płyty Rockfon są łatwe do cięcia za pomocą ostrego noŝa. Widoczne płaszczyzny przecięcia naleŝy pomalować farbami do malowania brzegów. Odporność na korozję System montaŝu Rockfon gwarantuje długą Ŝywotność sufitu. JednakŜe jest on równieŝ dostępny w specjalnej wersji, o wzmocnionej odporności na korozję, zalecanej do stosowania w wilgotnym środowisku, np. nad basenami. Akcesoria

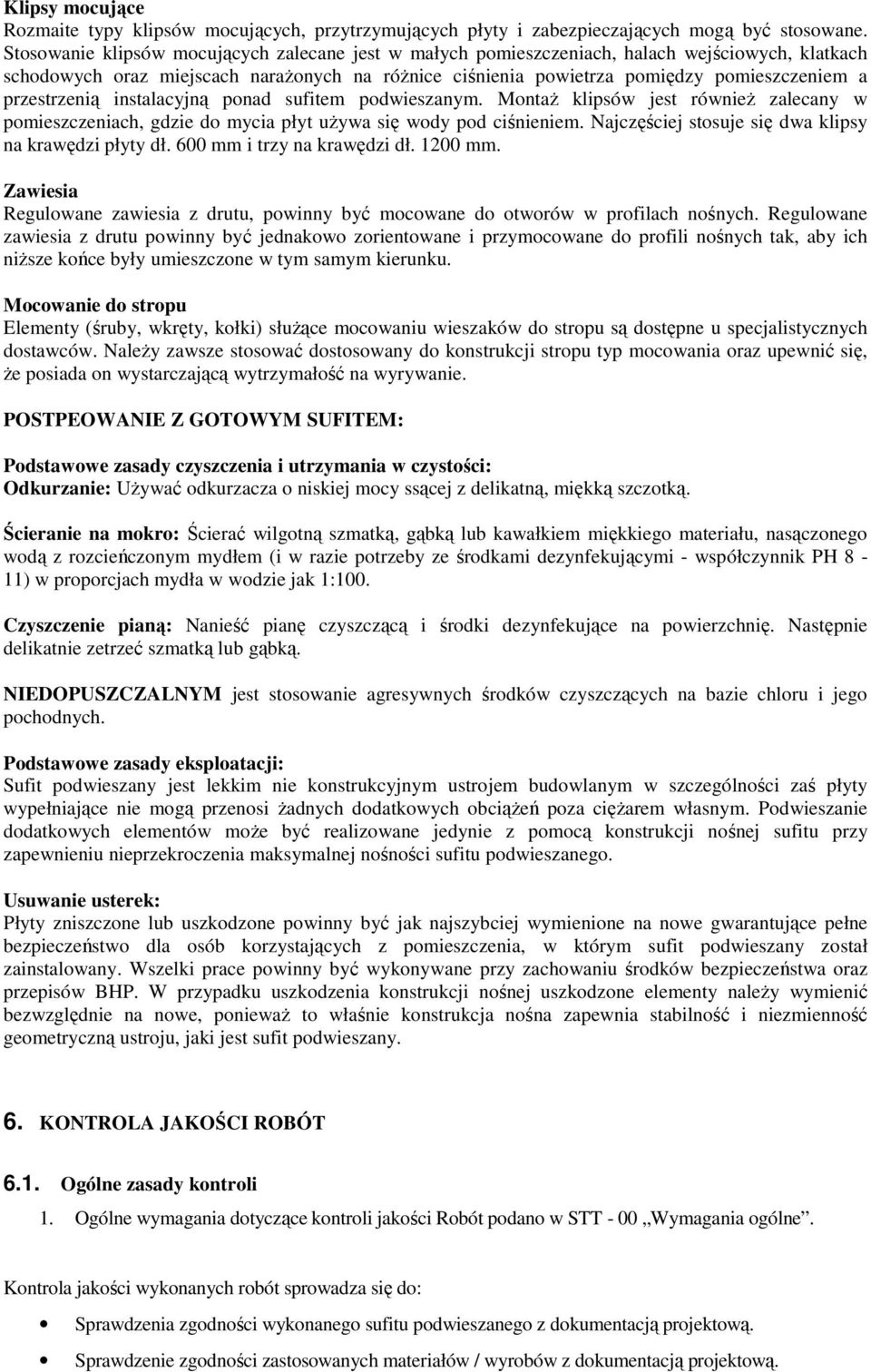

8 Klipsy mocujące Rozmaite typy klipsów mocujących, przytrzymujących płyty i zabezpieczających mogą być stosowane. Stosowanie klipsów mocujących zalecane jest w małych pomieszczeniach, halach wejściowych, klatkach schodowych oraz miejscach naraŝonych na róŝnice ciśnienia powietrza pomiędzy pomieszczeniem a przestrzenią instalacyjną ponad sufitem podwieszanym. MontaŜ klipsów jest równieŝ zalecany w pomieszczeniach, gdzie do mycia płyt uŝywa się wody pod ciśnieniem. Najczęściej stosuje się dwa klipsy na krawędzi płyty dł. 600 mm i trzy na krawędzi dł mm. Zawiesia Regulowane zawiesia z drutu, powinny być mocowane do otworów w profilach nośnych. Regulowane zawiesia z drutu powinny być jednakowo zorientowane i przymocowane do profili nośnych tak, aby ich niŝsze końce były umieszczone w tym samym kierunku. Mocowanie do stropu Elementy (śruby, wkręty, kołki) słuŝące mocowaniu wieszaków do stropu są dostępne u specjalistycznych dostawców. NaleŜy zawsze stosować dostosowany do konstrukcji stropu typ mocowania oraz upewnić się, Ŝe posiada on wystarczającą wytrzymałość na wyrywanie. POSTPEOWANIE Z GOTOWYM SUFITEM: Podstawowe zasady czyszczenia i utrzymania w czystości: Odkurzanie: UŜywać odkurzacza o niskiej mocy ssącej z delikatną, miękką szczotką. Ścieranie na mokro: Ścierać wilgotną szmatką, gąbką lub kawałkiem miękkiego materiału, nasączonego wodą z rozcieńczonym mydłem (i w razie potrzeby ze środkami dezynfekującymi - współczynnik PH 8-11) w proporcjach mydła w wodzie jak 1:100. Czyszczenie pianą: Nanieść pianę czyszczącą i środki dezynfekujące na powierzchnię. Następnie delikatnie zetrzeć szmatką lub gąbką. NIEDOPUSZCZALNYM jest stosowanie agresywnych środków czyszczących na bazie chloru i jego pochodnych. Podstawowe zasady eksploatacji: Sufit podwieszany jest lekkim nie konstrukcyjnym ustrojem budowlanym w szczególności zaś płyty wypełniające nie mogą przenosi Ŝadnych dodatkowych obciąŝeń poza cięŝarem własnym. Podwieszanie dodatkowych elementów moŝe być realizowane jedynie z pomocą konstrukcji nośnej sufitu przy zapewnieniu nieprzekroczenia maksymalnej nośności sufitu podwieszanego. Usuwanie usterek: Płyty zniszczone lub uszkodzone powinny być jak najszybciej wymienione na nowe gwarantujące pełne bezpieczeństwo dla osób korzystających z pomieszczenia, w którym sufit podwieszany został zainstalowany. Wszelki prace powinny być wykonywane przy zachowaniu środków bezpieczeństwa oraz przepisów BHP. W przypadku uszkodzenia konstrukcji nośnej uszkodzone elementy naleŝy wymienić bezwzględnie na nowe, poniewaŝ to właśnie konstrukcja nośna zapewnia stabilność i niezmienność geometryczną ustroju, jaki jest sufit podwieszany. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli 1. Ogólne wymagania dotyczące kontroli jakości Robót podano w STT - 00 Wymagania ogólne. Kontrola jakości wykonanych robót sprowadza się do: Sprawdzenia zgodności wykonanego sufitu podwieszanego z dokumentacją projektową. Sprawdzenie zgodności zastosowanych materiałów / wyrobów z dokumentacją projektową.

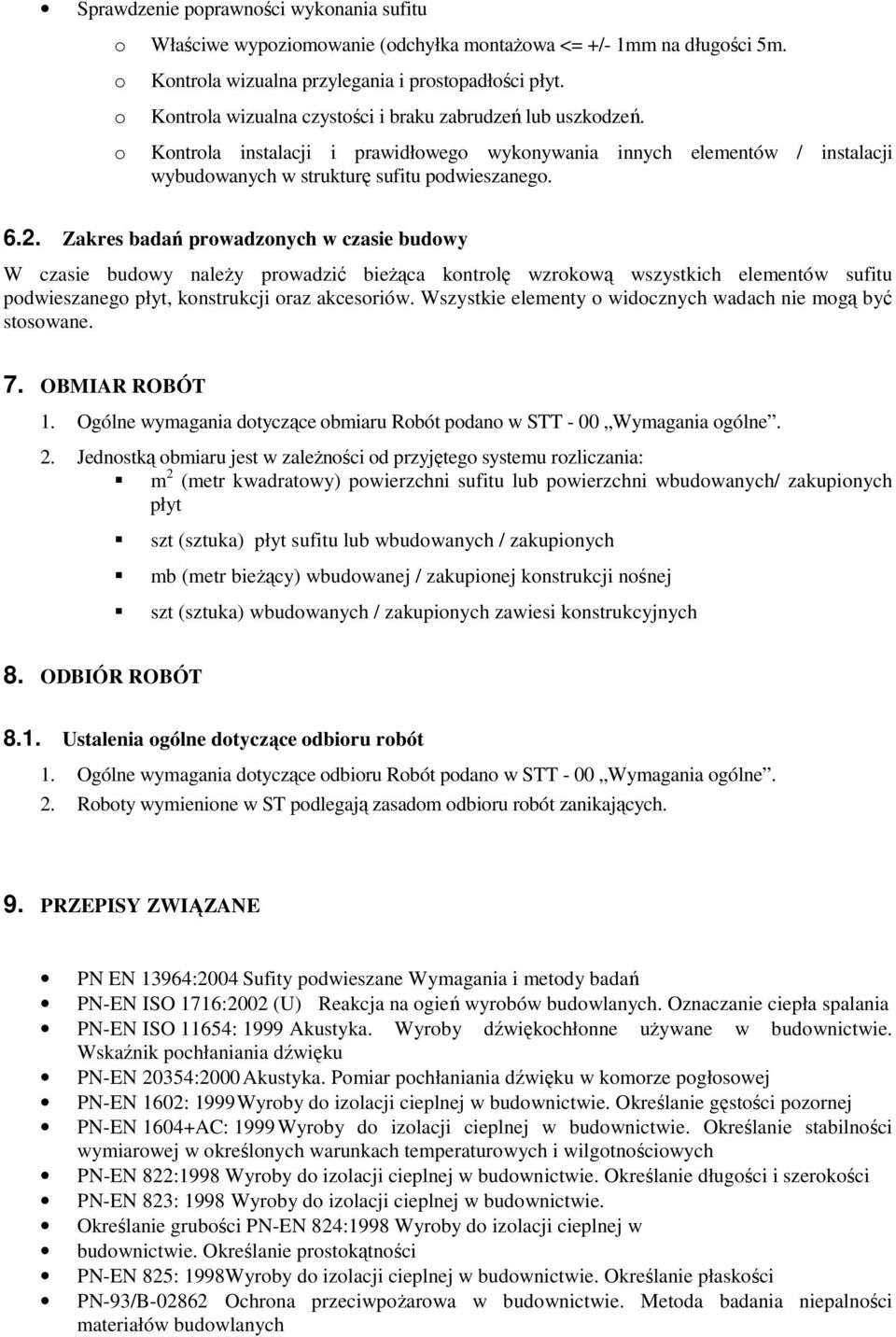

9 Sprawdzenie poprawności wykonania sufitu o Właściwe wypoziomowanie (odchyłka montaŝowa <= +/- 1mm na długości 5m. o o o Kontrola wizualna przylegania i prostopadłości płyt. Kontrola wizualna czystości i braku zabrudzeń lub uszkodzeń. Kontrola instalacji i prawidłowego wykonywania innych elementów / instalacji wybudowanych w strukturę sufitu podwieszanego Zakres badań prowadzonych w czasie budowy W czasie budowy naleŝy prowadzić bieŝąca kontrolę wzrokową wszystkich elementów sufitu podwieszanego płyt, konstrukcji oraz akcesoriów. Wszystkie elementy o widocznych wadach nie mogą być stosowane. 7. OBMIAR ROBÓT 1. Ogólne wymagania dotyczące obmiaru Robót podano w STT - 00 Wymagania ogólne. 2. Jednostką obmiaru jest w zaleŝności od przyjętego systemu rozliczania: m 2 (metr kwadratowy) powierzchni sufitu lub powierzchni wbudowanych/ zakupionych płyt szt (sztuka) płyt sufitu lub wbudowanych / zakupionych mb (metr bieŝący) wbudowanej / zakupionej konstrukcji nośnej szt (sztuka) wbudowanych / zakupionych zawiesi konstrukcyjnych 8. ODBIÓR ROBÓT 8.1. Ustalenia ogólne dotyczące odbioru robót 1. Ogólne wymagania dotyczące odbioru Robót podano w STT - 00 Wymagania ogólne. 2. Roboty wymienione w ST podlegają zasadom odbioru robót zanikających. 9. PRZEPISY ZWIĄZANE PN EN 13964:2004 Sufity podwieszane Wymagania i metody badań PN-EN ISO 1716:2002 (U) Reakcja na ogień wyrobów budowlanych. Oznaczanie ciepła spalania PN-EN ISO 11654: 1999 Akustyka. Wyroby dźwiękochłonne uŝywane w budownictwie. Wskaźnik pochłaniania dźwięku PN-EN 20354:2000 Akustyka. Pomiar pochłaniania dźwięku w komorze pogłosowej PN-EN 1602: 1999 Wyroby do izolacji cieplnej w budownictwie. Określanie gęstości pozornej PN-EN 1604+AC: 1999 Wyroby do izolacji cieplnej w budownictwie. Określanie stabilności wymiarowej w określonych warunkach temperaturowych i wilgotnościowych PN-EN 822:1998 Wyroby do izolacji cieplnej w budownictwie. Określanie długości i szerokości PN-EN 823: 1998 Wyroby do izolacji cieplnej w budownictwie. Określanie grubości PN-EN 824:1998 Wyroby do izolacji cieplnej w budownictwie. Określanie prostokątności PN-EN 825: 1998 Wyroby do izolacji cieplnej w budownictwie. Określanie płaskości PN-93/B Ochrona przeciwpoŝarowa w budownictwie. Metoda badania niepalności materiałów budowlanych
