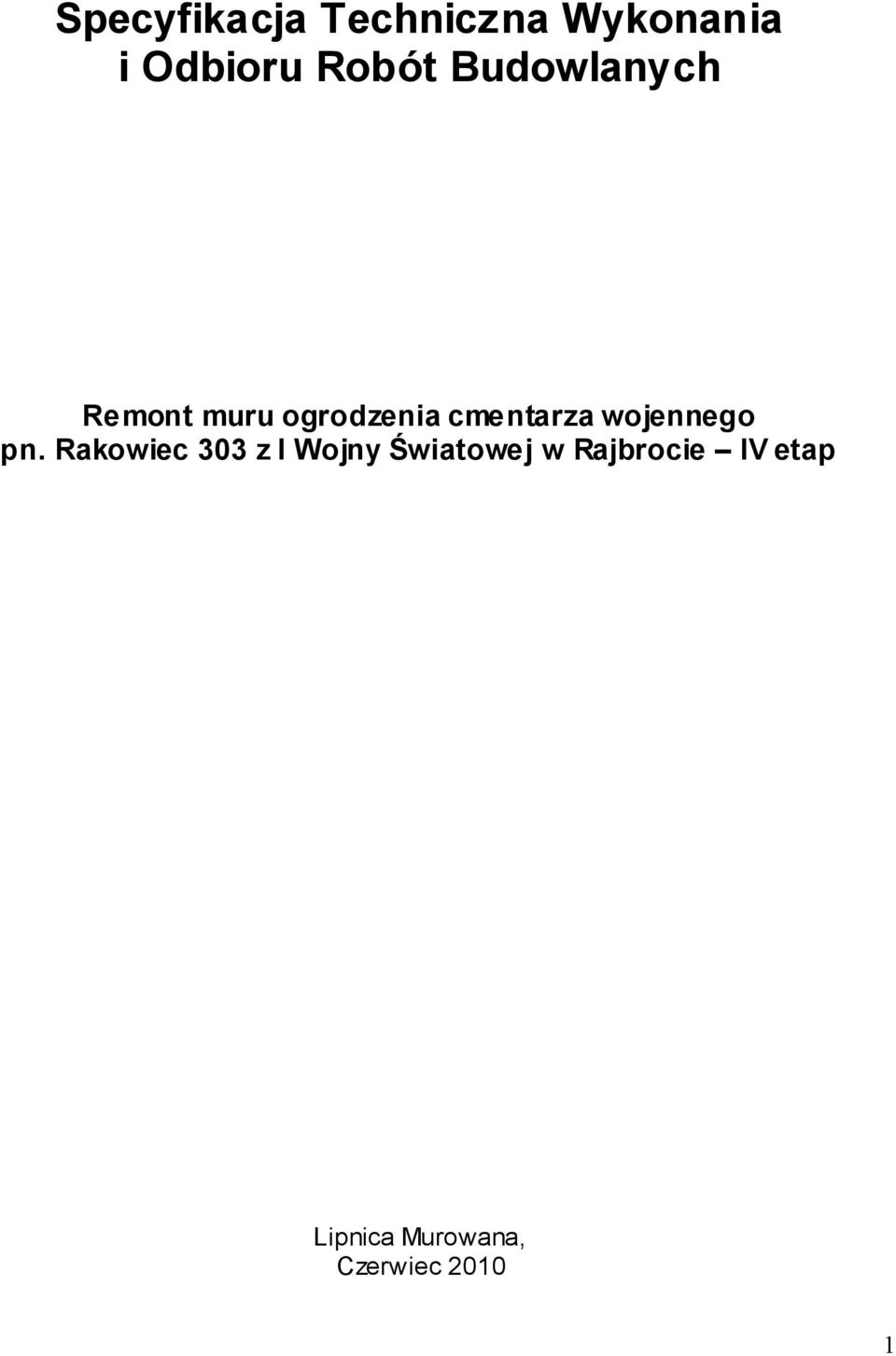

1 Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych Remont muru ogrodzenia cmentarza wojennego pn. Rakowiec 303 z I Wojny Światowej w Rajbrocie IV etap Lipnica Murowana, Czerwiec

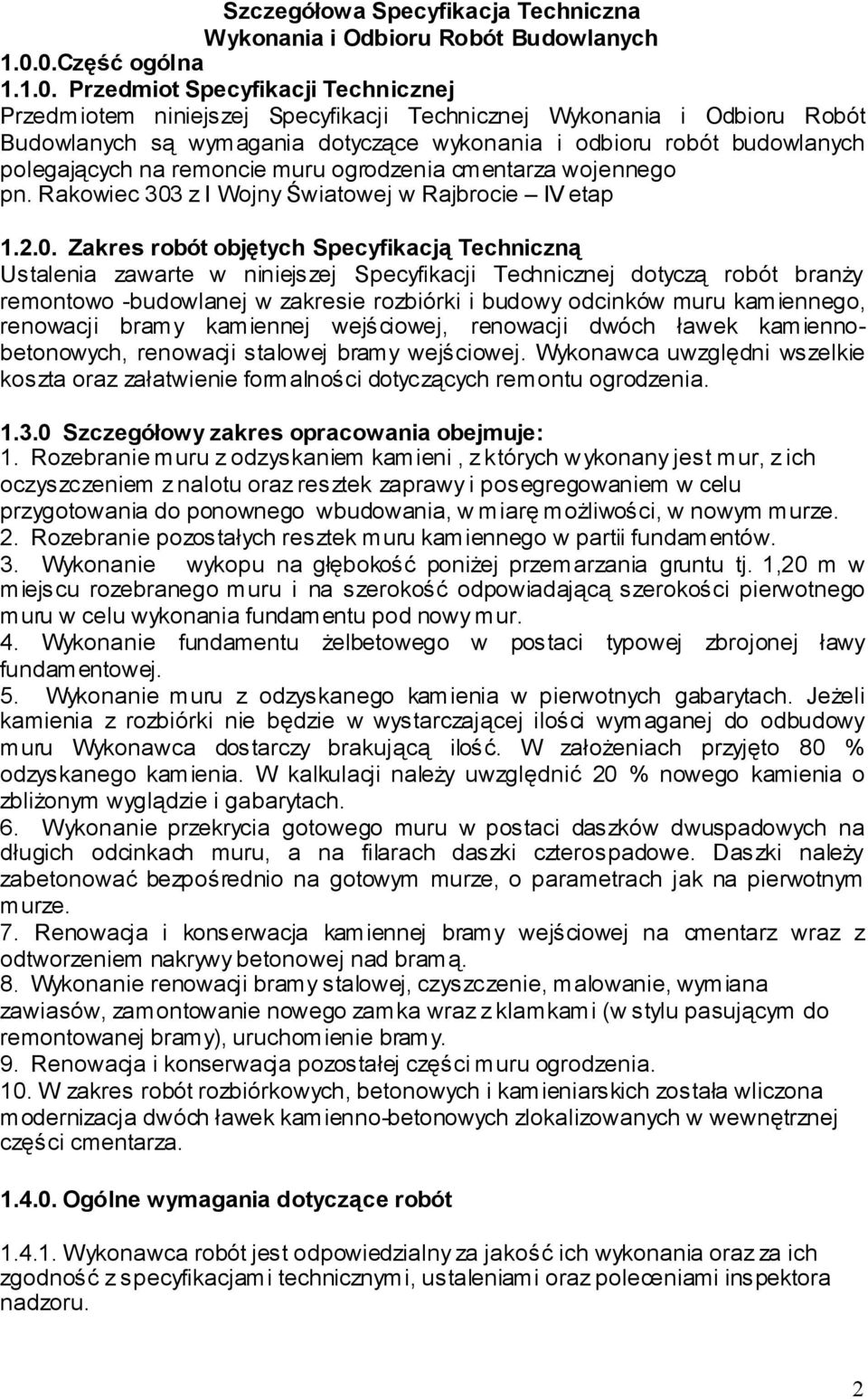

2 Szczegółowa Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych Część ogólna Przedmiot Specyfikacji Technicznej Przedmiotem niniejszej Specyfikacji Technicznej Wykonania i Odbioru Robót Budowlanych są wymagania dotyczące wykonania i odbioru robót budowlanych polegających na remoncie muru ogrodzenia cmentarza wojennego pn. Rakowiec 303 z I Wojny Światowej w Rajbrocie IV etap Zakres robót objętych Specyfikacją Techniczną Ustalenia zawarte w niniejszej Specyfikacji Technicznej dotyczą robót branży remontowo -budowlanej w zakresie rozbiórki i budowy odcinków muru kamiennego, renowacji bramy kamiennej wejściowej, renowacji dwóch ławek kamiennobetonowych, renowacji stalowej bramy wejściowej. Wykonawca uwzględni wszelkie koszta oraz załatwienie formalności dotyczących remontu ogrodzenia Szczegółowy zakres opracowania obejmuje: 1. Rozebranie muru z odzyskaniem kamieni, z których wykonany jest mur, z ich oczyszczeniem z nalotu oraz resztek zaprawy i posegregowaniem w celu przygotowania do ponownego wbudowania, w miarę możliwości, w nowym murze. 2. Rozebranie pozostałych resztek muru kamiennego w partii fundamentów. 3. Wykonanie wykopu na głębokość poniżej przemarzania gruntu tj. 1,20 m w miejscu rozebranego muru i na szerokość odpowiadającą szerokości pierwotnego muru w celu wykonania fundamentu pod nowy mur. 4. Wykonanie fundamentu żelbetowego w postaci typowej zbrojonej ławy fundamentowej. 5. Wykonanie muru z odzyskanego kamienia w pierwotnych gabarytach. Jeżeli kamienia z rozbiórki nie będzie w wystarczającej ilości wymaganej do odbudowy muru Wykonawca dostarczy brakującą ilość. W założeniach przyjęto 80 % odzyskanego kamienia. W kalkulacji należy uwzględnić 20 % nowego kamienia o zbliżonym wyglądzie i gabarytach. 6. Wykonanie przekrycia gotowego muru w postaci daszków dwuspadowych na długich odcinkach muru, a na filarach daszki czterospadowe. Daszki należy zabetonować bezpośrednio na gotowym murze, o parametrach jak na pierwotnym murze. 7. Renowacja i konserwacja kamiennej bramy wejściowej na cmentarz wraz z odtworzeniem nakrywy betonowej nad bramą. 8. Wykonanie renowacji bramy stalowej, czyszczenie, malowanie, wymiana zawiasów, zamontowanie nowego zamka wraz z klamkami (w stylu pasującym do remontowanej bramy), uruchomienie bramy. 9. Renowacja i konserwacja pozostałej części muru ogrodzenia. 10. W zakres robót rozbiórkowych, betonowych i kamieniarskich została wliczona modernizacja dwóch ławek kamienno-betonowych zlokalizowanych w wewnętrznej części cmentarza Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z specyfikacjami technicznymi, ustaleniami oraz poleceniami inspektora nadzoru. 2

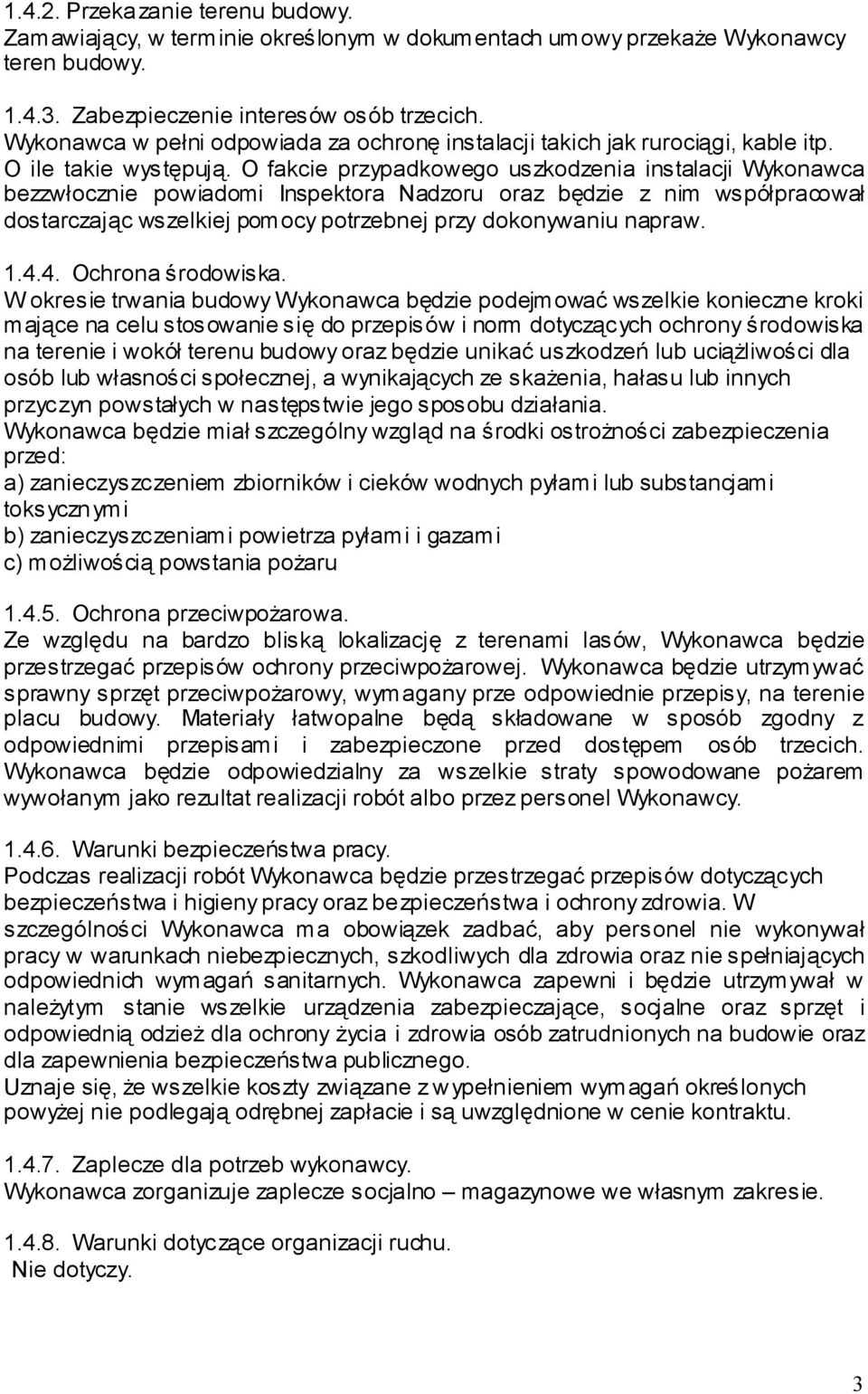

3 Przekazanie terenu budowy. Zamawiający, w terminie określonym w dokumentach umowy przekaże Wykonawcy teren budowy Zabezpieczenie interesów osób trzecich. Wykonawca w pełni odpowiada za ochronę instalacji takich jak rurociągi, kable itp. O ile takie występują. O fakcie przypadkowego uszkodzenia instalacji Wykonawca bezzwłocznie powiadomi Inspektora Nadzoru oraz będzie z nim współpracował dostarczając wszelkiej pomocy potrzebnej przy dokonywaniu napraw Ochrona środowiska. W okresie trwania budowy Wykonawca będzie podejmować wszelkie konieczne kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy oraz będzie unikać uszkodzeń lub uciążliwości dla osób lub własności społecznej, a wynikających ze skażenia, hałasu lub innych przyczyn powstałych w następstwie jego sposobu działania. Wykonawca będzie miał szczególny wzgląd na środki ostrożności zabezpieczenia przed: a) zanieczyszczeniem zbiorników i cieków wodnych pyłami lub substancjami toksycznymi b) zanieczyszczeniami powietrza pyłami i gazami c) możliwością powstania pożaru Ochrona przeciwpożarowa. Ze względu na bardzo bliską lokalizację z terenami lasów, Wykonawca będzie przestrzegać przepisów ochrony przeciwpożarowej. Wykonawca będzie utrzymywać sprawny sprzęt przeciwpożarowy, wymagany prze odpowiednie przepisy, na terenie placu budowy. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane pożarem wywołanym jako rezultat realizacji robót albo przez personel Wykonawcy Warunki bezpieczeństwa pracy. Podczas realizacji robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy oraz bezpieczeństwa i ochrony zdrowia. W szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał w należytym stanie wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. Uznaje się, że wszelkie koszty związane z wypełnieniem wymagań określonych powyżej nie podlegają odrębnej zapłacie i są uwzględnione w cenie kontraktu Zaplecze dla potrzeb wykonawcy. Wykonawca zorganizuje zaplecze socjalno magazynowe we własnym zakresie Warunki dotyczące organizacji ruchu. Nie dotyczy. 3

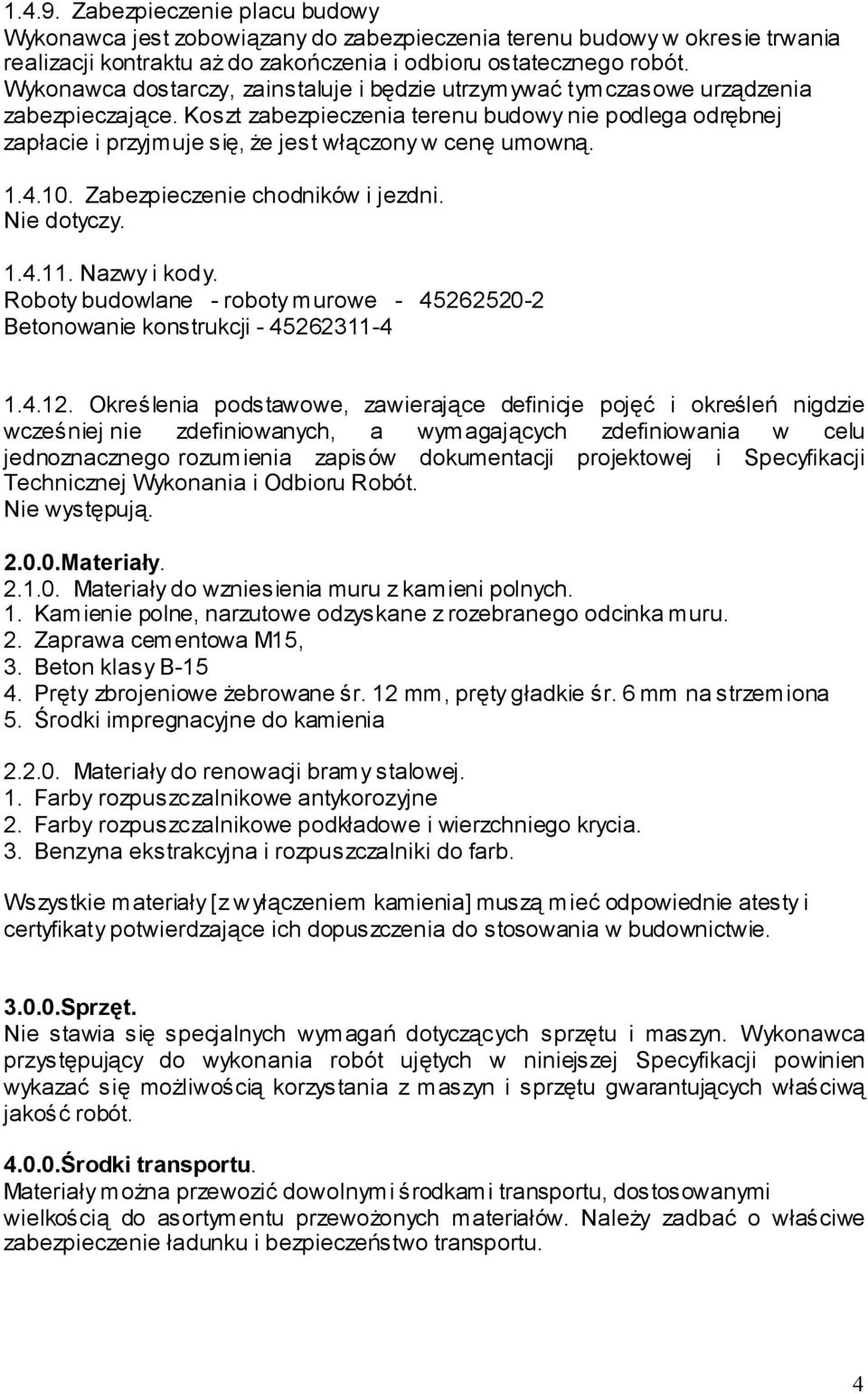

4 Zabezpieczenie placu budowy Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie trwania realizacji kontraktu aż do zakończenia i odbioru ostatecznego robót. Wykonawca dostarczy, zainstaluje i będzie utrzymywać tymczasowe urządzenia zabezpieczające. Koszt zabezpieczenia terenu budowy nie podlega odrębnej zapłacie i przyjmuje się, że jest włączony w cenę umowną Zabezpieczenie chodników i jezdni. Nie dotyczy Nazwy i kody. Roboty budowlane - roboty murowe Betonowanie konstrukcji Określenia podstawowe, zawierające definicje pojęć i określeń nigdzie wcześniej nie zdefiniowanych, a wymagających zdefiniowania w celu jednoznacznego rozumienia zapisów dokumentacji projektowej i Specyfikacji Technicznej Wykonania i Odbioru Robót. Nie występują Materiały Materiały do wzniesienia muru z kamieni polnych. 1. Kamienie polne, narzutowe odzyskane z rozebranego odcinka muru. 2. Zaprawa cementowa M15, 3. Beton klasy B Pręty zbrojeniowe żebrowane śr. 12 mm, pręty gładkie śr. 6 mm na strzemiona 5. Środki impregnacyjne do kamienia Materiały do renowacji bramy stalowej. 1. Farby rozpuszczalnikowe antykorozyjne 2. Farby rozpuszczalnikowe podkładowe i wierzchniego krycia. 3. Benzyna ekstrakcyjna i rozpuszczalniki do farb. Wszystkie materiały [z wyłączeniem kamienia] muszą mieć odpowiednie atesty i certyfikaty potwierdzające ich dopuszczenia do stosowania w budownictwie Sprzęt. Nie stawia się specjalnych wymagań dotyczących sprzętu i maszyn. Wykonawca przystępujący do wykonania robót ujętych w niniejszej Specyfikacji powinien wykazać się możliwością korzystania z maszyn i sprzętu gwarantujących właściwą jakość robót Środki transportu. Materiały można przewozić dowolnymi środkami transportu, dostosowanymi wielkością do asortymentu przewożonych materiałów. Należy zadbać o właściwe zabezpieczenie ładunku i bezpieczeństwo transportu. 4

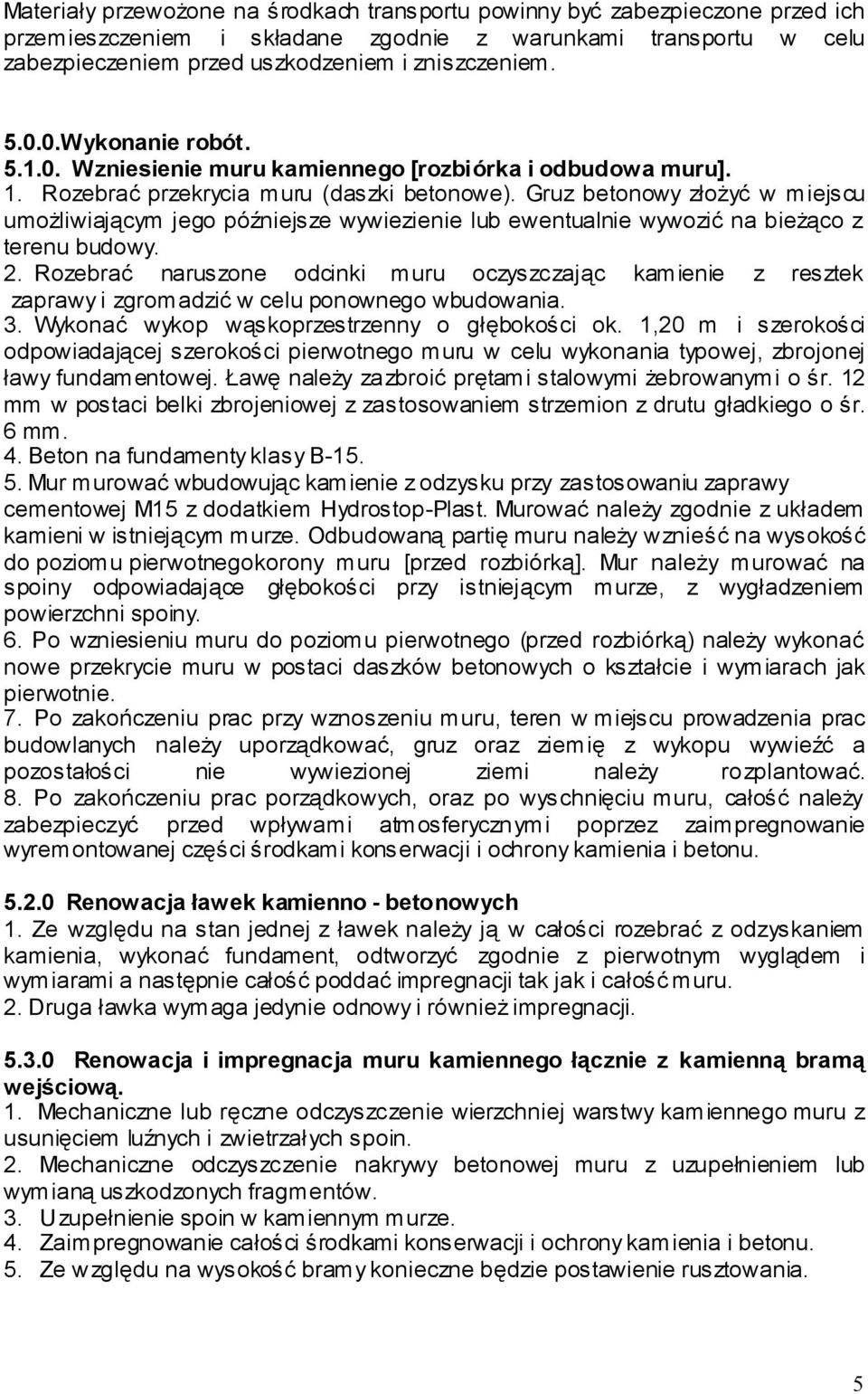

5 Materiały przewożone na środkach transportu powinny być zabezpieczone przed ich przemieszczeniem i składane zgodnie z warunkami transportu w celu zabezpieczeniem przed uszkodzeniem i zniszczeniem Wykonanie robót Wzniesienie muru kamiennego [rozbiórka i odbudowa muru]. 1. Rozebrać przekrycia muru (daszki betonowe). Gruz betonowy złożyć w miejscu umożliwiającym jego późniejsze wywiezienie lub ewentualnie wywozić na bieżąco z terenu budowy. 2. Rozebrać naruszone odcinki muru oczyszczając kamienie z resztek zaprawy i zgromadzić w celu ponownego wbudowania. 3. Wykonać wykop wąskoprzestrzenny o głębokości ok. 1,20 m i szerokości odpowiadającej szerokości pierwotnego muru w celu wykonania typowej, zbrojonej ławy fundamentowej. Ławę należy zazbroić prętami stalowymi żebrowanymi o śr. 12 mm w postaci belki zbrojeniowej z zastosowaniem strzemion z drutu gładkiego o śr. 6 mm. 4. Beton na fundamenty klasy B Mur murować wbudowując kamienie z odzysku przy zastosowaniu zaprawy cementowej M15 z dodatkiem Hydrostop-Plast. Murować należy zgodnie z układem kamieni w istniejącym murze. Odbudowaną partię muru należy wznieść na wysokość do poziomu pierwotnego korony muru [przed rozbiórką]. Mur należy murować na spoiny odpowiadające głębokości przy istniejącym murze, z wygładzeniem powierzchni spoiny. 6. Po wzniesieniu muru do poziomu pierwotnego (przed rozbiórką) należy wykonać nowe przekrycie muru w postaci daszków betonowych o kształcie i wymiarach jak pierwotnie. 7. Po zakończeniu prac przy wznoszeniu muru, teren w miejscu prowadzenia prac budowlanych należy uporządkować, gruz oraz ziemię z wykopu wywieźć a pozostałości nie wywiezionej ziemi należy rozplantować. 8. Po zakończeniu prac porządkowych, oraz po wyschnięciu muru, całość należy zabezpieczyć przed wpływami atmosferycznymi poprzez zaimpregnowanie wyremontowanej części środkami konserwacji i ochrony kamienia i betonu Renowacja ławek kamienno - betonowych 1. Ze względu na stan jednej z ławek należy ją w całości rozebrać z odzyskaniem kamienia, wykonać fundament, odtworzyć zgodnie z pierwotnym wyglądem i wymiarami a następnie całość poddać impregnacji tak jak i całość muru. 2. Druga ławka wymaga jedynie odnowy i również impregnacji Renowacja i impregnacja muru kamiennego łącznie z kamienną bramą wejściową. 1. Mechaniczne lub ręczne odczyszczenie wierzchniej warstwy kamiennego muru z usunięciem luźnych i zwietrzałych spoin. 2. Mechaniczne odczyszczenie nakrywy betonowej muru z uzupełnieniem lub wymianą uszkodzonych fragmentów. 3. Uzupełnienie spoin w kamiennym murze. 4. Zaimpregnowanie całości środkami konserwacji i ochrony kamienia i betonu. 5. Ze względu na wysokość bramy konieczne będzie postawienie rusztowania. 5

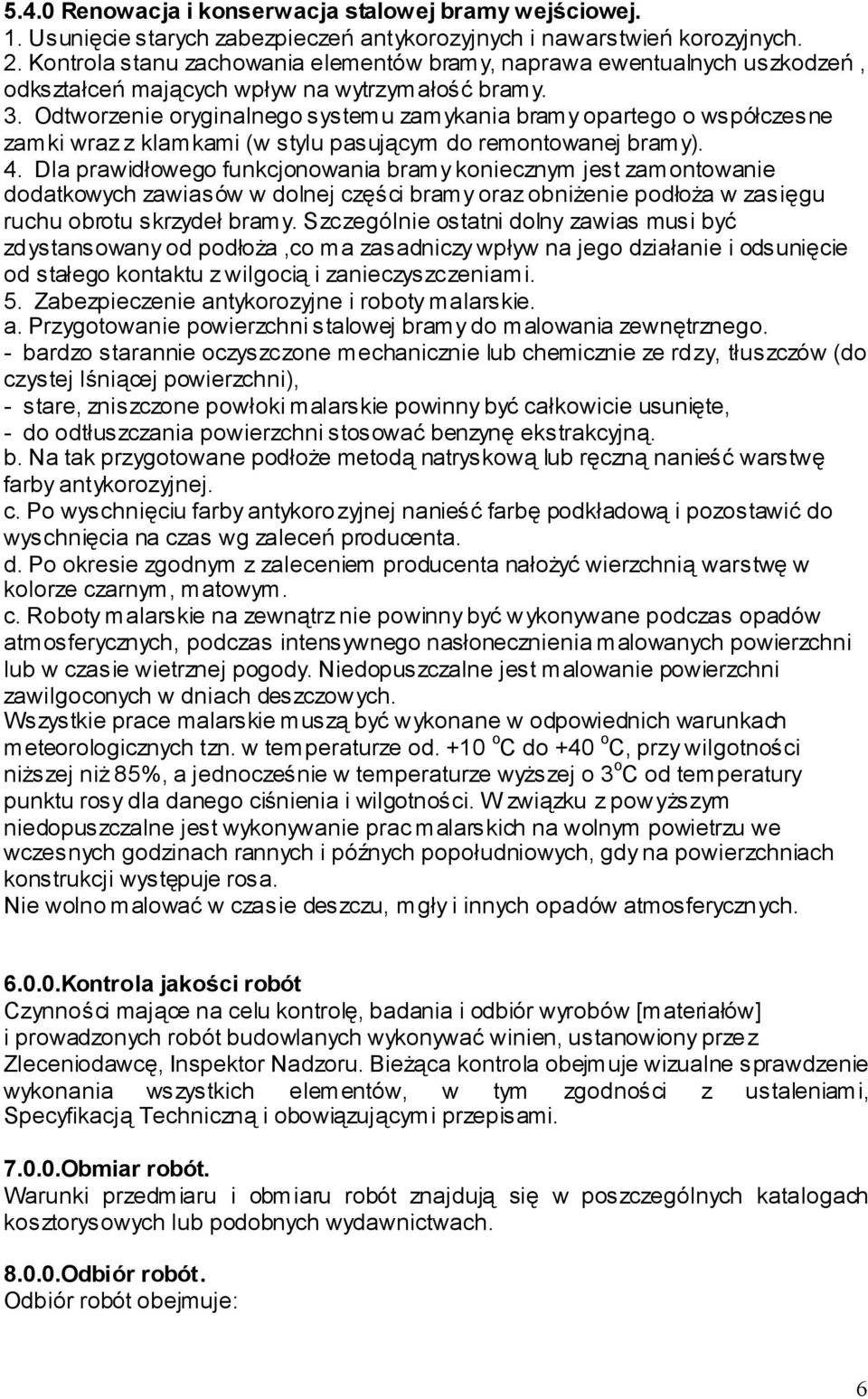

6 5.4.0 Renowacja i konserwacja stalowej bramy wejściowej. 1. Usunięcie starych zabezpieczeń antykorozyjnych i nawarstwień korozyjnych. 2. Kontrola stanu zachowania elementów bramy, naprawa ewentualnych uszkodzeń, odkształceń mających wpływ na wytrzymałość bramy. 3. Odtworzenie oryginalnego systemu zamykania bramy opartego o współczesne zamki wraz z klamkami (w stylu pasującym do remontowanej bramy). 4. Dla prawidłowego funkcjonowania bramy koniecznym jest zamontowanie dodatkowych zawiasów w dolnej części bramy oraz obniżenie podłoża w zasięgu ruchu obrotu skrzydeł bramy. Szczególnie ostatni dolny zawias musi być zdystansowany od podłoża,co ma zasadniczy wpływ na jego działanie i odsunięcie od stałego kontaktu z wilgocią i zanieczyszczeniami. 5. Zabezpieczenie antykorozyjne i roboty malarskie. a. Przygotowanie powierzchni stalowej bramy do malowania zewnętrznego. - bardzo starannie oczyszczone mechanicznie lub chemicznie ze rdzy, tłuszczów (do czystej lśniącej powierzchni), - stare, zniszczone powłoki malarskie powinny być całkowicie usunięte, - do odtłuszczania powierzchni stosować benzynę ekstrakcyjną. b. Na tak przygotowane podłoże metodą natryskową lub ręczną nanieść warstwę farby antykorozyjnej. c. Po wyschnięciu farby antykorozyjnej nanieść farbę podkładową i pozostawić do wyschnięcia na czas wg zaleceń producenta. d. Po okresie zgodnym z zaleceniem producenta nałożyć wierzchnią warstwę w kolorze czarnym, matowym. c. Roboty malarskie na zewnątrz nie powinny być wykonywane podczas opadów atmosferycznych, podczas intensywnego nasłonecznienia malowanych powierzchni lub w czasie wietrznej pogody. Niedopuszczalne jest malowanie powierzchni zawilgoconych w dniach deszczowych. Wszystkie prace malarskie muszą być wykonane w odpowiednich warunkach meteorologicznych tzn. w temperaturze od. +10 o C do +40 o C, przy wilgotności niższej niż 85%, a jednocześnie w temperaturze wyższej o 3 o C od temperatury punktu rosy dla danego ciśnienia i wilgotności. W związku z powyższym niedopuszczalne jest wykonywanie prac malarskich na wolnym powietrzu we wczesnych godzinach rannych i późnych popołudniowych, gdy na powierzchniach konstrukcji występuje rosa. Nie wolno malować w czasie deszczu, mgły i innych opadów atmosferycznych Kontrola jakości robót Czynności mające na celu kontrolę, badania i odbiór wyrobów [materiałów] i prowadzonych robót budowlanych wykonywać winien, ustanowiony przez Zleceniodawcę, Inspektor Nadzoru. Bieżąca kontrola obejmuje wizualne sprawdzenie wykonania wszystkich elementów, w tym zgodności z ustaleniami, Specyfikacją Techniczną i obowiązującymi przepisami Obmiar robót. Warunki przedmiaru i obmiaru robót znajdują się w poszczególnych katalogach kosztorysowych lub podobnych wydawnictwach Odbiór robót. Odbiór robót obejmuje: 6

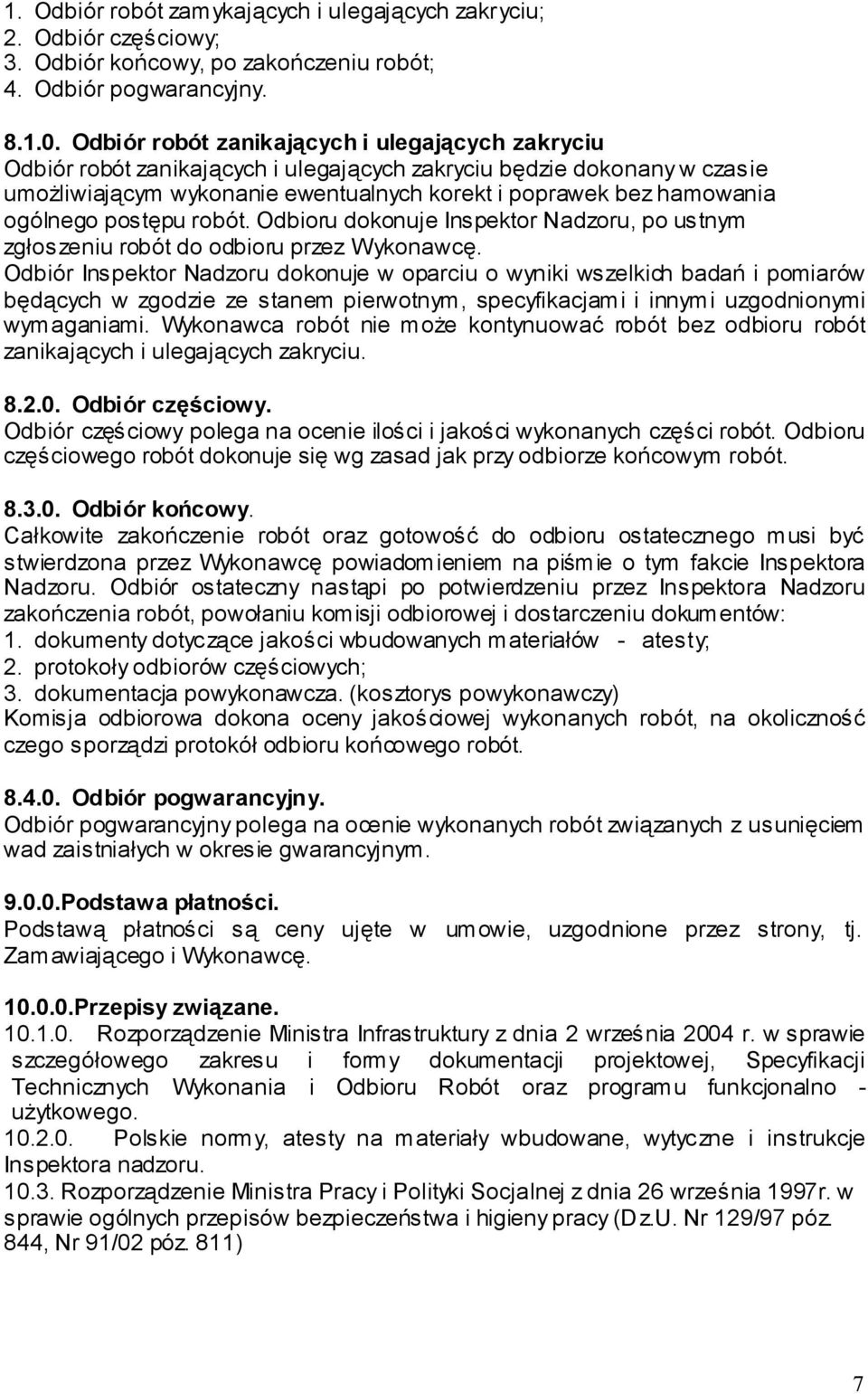

7 1. Odbiór robót zamykających i ulegających zakryciu; 2. Odbiór częściowy; 3. Odbiór końcowy, po zakończeniu robót; 4. Odbiór pogwarancyjny Odbiór robót zanikających i ulegających zakryciu Odbiór robót zanikających i ulegających zakryciu będzie dokonany w czasie umożliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót. Odbioru dokonuje Inspektor Nadzoru, po ustnym zgłoszeniu robót do odbioru przez Wykonawcę. Odbiór Inspektor Nadzoru dokonuje w oparciu o wyniki wszelkich badań i pomiarów będących w zgodzie ze stanem pierwotnym, specyfikacjami i innymi uzgodnionymi wymaganiami. Wykonawca robót nie może kontynuować robót bez odbioru robót zanikających i ulegających zakryciu Odbiór częściowy. Odbiór częściowy polega na ocenie ilości i jakości wykonanych części robót. Odbioru częściowego robót dokonuje się wg zasad jak przy odbiorze końcowym robót Odbiór końcowy. Całkowite zakończenie robót oraz gotowość do odbioru ostatecznego musi być stwierdzona przez Wykonawcę powiadomieniem na piśmie o tym fakcie Inspektora Nadzoru. Odbiór ostateczny nastąpi po potwierdzeniu przez Inspektora Nadzoru zakończenia robót, powołaniu komisji odbiorowej i dostarczeniu dokumentów: 1. dokumenty dotyczące jakości wbudowanych materiałów - atesty; 2. protokoły odbiorów częściowych; 3. dokumentacja powykonawcza. (kosztorys powykonawczy) Komisja odbiorowa dokona oceny jakościowej wykonanych robót, na okoliczność czego sporządzi protokół odbioru końcowego robót Odbiór pogwarancyjny. Odbiór pogwarancyjny polega na ocenie wykonanych robót związanych z usunięciem wad zaistniałych w okresie gwarancyjnym Podstawa płatności. Podstawą płatności są ceny ujęte w umowie, uzgodnione przez strony, tj. Zamawiającego i Wykonawcę Przepisy związane Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, Specyfikacji Technicznych Wykonania i Odbioru Robót oraz programu funkcjonalno - użytkowego Polskie normy, atesty na materiały wbudowane, wytyczne i instrukcje Inspektora nadzoru Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. Nr 129/97 póz. 844, Nr 91/02 póz. 811) 7

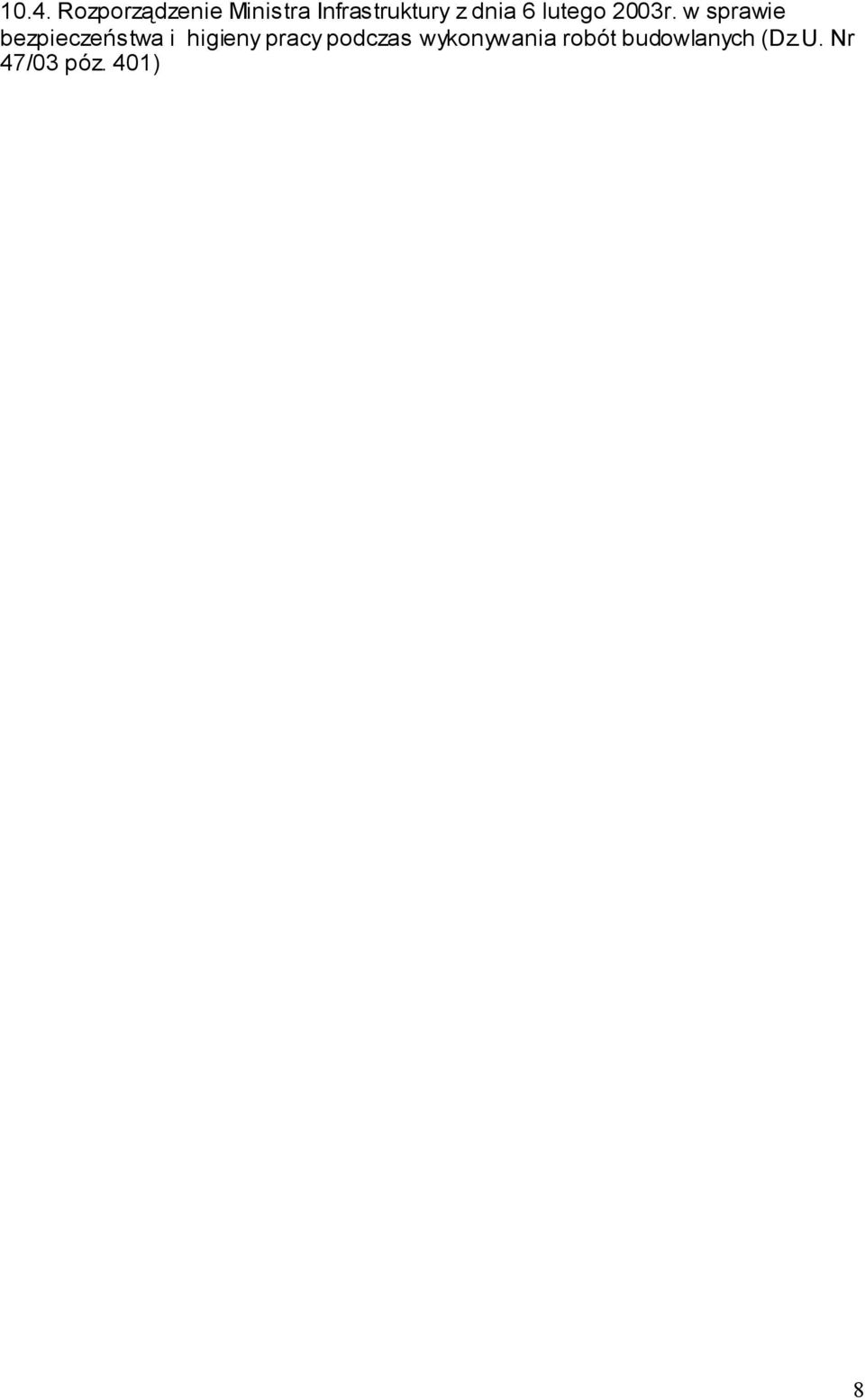

8 10.4. Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. Nr 47/03 póz. 401) 8
