Wybór wykonawcy robót budowlanych dla zadania inwestycyjnego Rozbudowa Inspektoratu ZUS w Koninie w II Oddziale ZUS w Poznaniu.

Transkrypt

1 Na stronę internetową Poznań, dnia r ZAP /11 Zakład Ubezpieczeń Społecznych II Oddział w Poznaniu działając na podstawie art. 38 ust.1 ustawy Prawo zamówień publicznych z dnia r. (tekst jednolity Dz. U. z 2010r. Nr 113 poz.759 z późn. zmianami) informuje, że do prowadzącego postępowanie o udzielenie zamówienia publicznego na: Wybór wykonawcy robót budowlanych dla zadania inwestycyjnego Rozbudowa Inspektoratu ZUS w Koninie w II Oddziale ZUS w Poznaniu. wpłynęły w dniach r. do r. poniższe pytania i prośby o wyjaśnienia: Pytanie 271: W której pozycji przedmiar (którego nie wolno zmieniać) przewiduje uzupełnienie izolacji cieplnej i tynku budynku B w części obecnie przylegającej do budynku A? Przedmiar dla budynku B w branży budowlanej nie zakłada uzupełnienia izolacji cieplnej gdyż budynek nie jest izolowany termicznie. Inwestor założył natomiast uzupełnienie ścian, tynków i malatur budynku B w poz. 3,4,8,11,12,24 kosztorysu ślepego branża budowlana budynek B. Pytanie 272: Budynek C - w przedmiarze brak dostawy oraz montażu wycieraczek wewnętrznych i zewnętrznych. Czy należy je wycenić? Jeśli tak, to prosimy o stosowną zmianę w pozycji kosztorysowej. Wycieraczki nie są przedmiotem zamówienia. Pytanie 273: Dotyczy śniegołazu na rysunku dachu nr 6/A zaznaczono słupki RK 130, natomiast na rysunkach konstrukcyjnych (KW-C i 900) przyjęto KR 120 i taki profil przyjęto w zestawieniu stali i w pozycji KS nr 132. Prosimy o potwierdzenie, że należy przyjąć profil zgodny z rysunkami konstrukcyjnymi i w ilościach przyjętych w zestawieniach stali. W przeciwnym wypadku prosimy o stosowną zmianę w kosztorysie. Należy przyjąć słupki wg rys. konstrukcji słupki powinny mieć wymiar 120 x120mm zgodnie z zestawieniem stali branży konstrukcyjnej. Kosztorys nie wymaga zmian. Pytanie 274: Dotyczy śniegołazu na tych samych rysunkach jw. w architekturze jest pochwyt ze stali nierdzewnej, natomiast na rysunkach konstrukcyjnych przyjęto pochwyt RO51x3,2 mm w ilości 8,5m. Wg naszego obmiaru pochwytu na dachu przy śniegołazach jest 89,0m. Prosimy o potwierdzenie materiału, z jakiego ma być wykonany uchwyt oraz ilości i stosowną zmianę w kosztorysie. Zamawiający dokonuje korekty długości pochwytu ( RO_ 51x3,2mm; poz. Nr 6:1014-ZS-C ). Było: 8,5m, winno być: 89,0m w załączniku poprawione zestawienie stali dla rys KW-C uwzględniono w poz. 132 Branża budowlana - budynek C. Aktualizację kosztorysów ślepych szczegółowych Zamawiający uzupełni w SIWZ do r.. Pytanie 275; Prosimy o potwierdzenie, że rysunki konstrukcji schodów SCH-9.3 dotyczą schodów zewnętrznych przy remontowanej elewacji Budynku B.

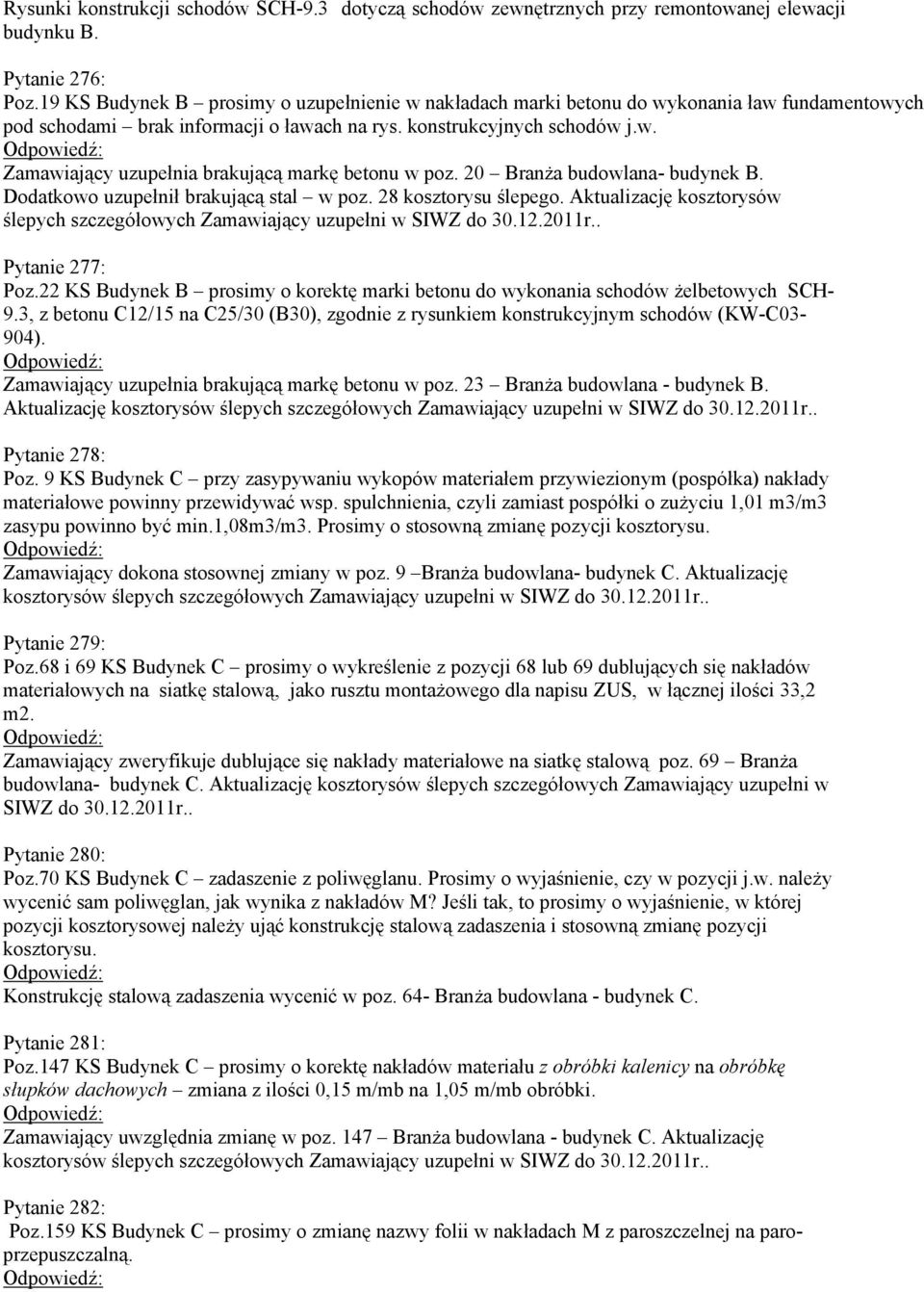

2 Rysunki konstrukcji schodów SCH-9.3 dotyczą schodów zewnętrznych przy remontowanej elewacji budynku B. Pytanie 276: Poz.19 KS Budynek B prosimy o uzupełnienie w nakładach marki betonu do wykonania ław fundamentowych pod schodami brak informacji o ławach na rys. konstrukcyjnych schodów j.w. Zamawiający uzupełnia brakującą markę betonu w poz. 20 Branża budowlana- budynek B. Dodatkowo uzupełnił brakującą stal w poz. 28 kosztorysu ślepego. Aktualizację kosztorysów Pytanie 277: Poz.22 KS Budynek B prosimy o korektę marki betonu do wykonania schodów żelbetowych SCH- 9.3, z betonu C12/15 na C25/30 (B30), zgodnie z rysunkiem konstrukcyjnym schodów (KW-C03-904). Zamawiający uzupełnia brakującą markę betonu w poz. 23 Branża budowlana - budynek B. Aktualizację kosztorysów Pytanie 278: Poz. 9 KS Budynek C przy zasypywaniu wykopów materiałem przywiezionym (pospółka) nakłady materiałowe powinny przewidywać wsp. spulchnienia, czyli zamiast pospółki o zużyciu 1,01 m3/m3 zasypu powinno być min.1,08m3/m3. Prosimy o stosowną zmianę pozycji kosztorysu. Zamawiający dokona stosownej zmiany w poz. 9 Branża budowlana- budynek C. Aktualizację kosztorysów Pytanie 279: Poz.68 i 69 KS Budynek C prosimy o wykreślenie z pozycji 68 lub 69 dublujących się nakładów materiałowych na siatkę stalową, jako rusztu montażowego dla napisu ZUS, w łącznej ilości 33,2 m2. Zamawiający zweryfikuje dublujące się nakłady materiałowe na siatkę stalową poz. 69 Branża budowlana- budynek C. Aktualizację kosztorysów ślepych szczegółowych Zamawiający uzupełni w SIWZ do r.. Pytanie 280: Poz.70 KS Budynek C zadaszenie z poliwęglanu. Prosimy o wyjaśnienie, czy w pozycji j.w. należy wycenić sam poliwęglan, jak wynika z nakładów M? Jeśli tak, to prosimy o wyjaśnienie, w której pozycji kosztorysowej należy ująć konstrukcję stalową zadaszenia i stosowną zmianę pozycji kosztorysu. Konstrukcję stalową zadaszenia wycenić w poz. 64- Branża budowlana - budynek C. Pytanie 281: Poz.147 KS Budynek C prosimy o korektę nakładów materiału z obróbki kalenicy na obróbkę słupków dachowych zmiana z ilości 0,15 m/mb na 1,05 m/mb obróbki. Zamawiający uwzględnia zmianę w poz. 147 Branża budowlana - budynek C. Aktualizację kosztorysów Pytanie 282: Poz.159 KS Budynek C prosimy o zmianę nazwy folii w nakładach M z paroszczelnej na paroprzepuszczalną.

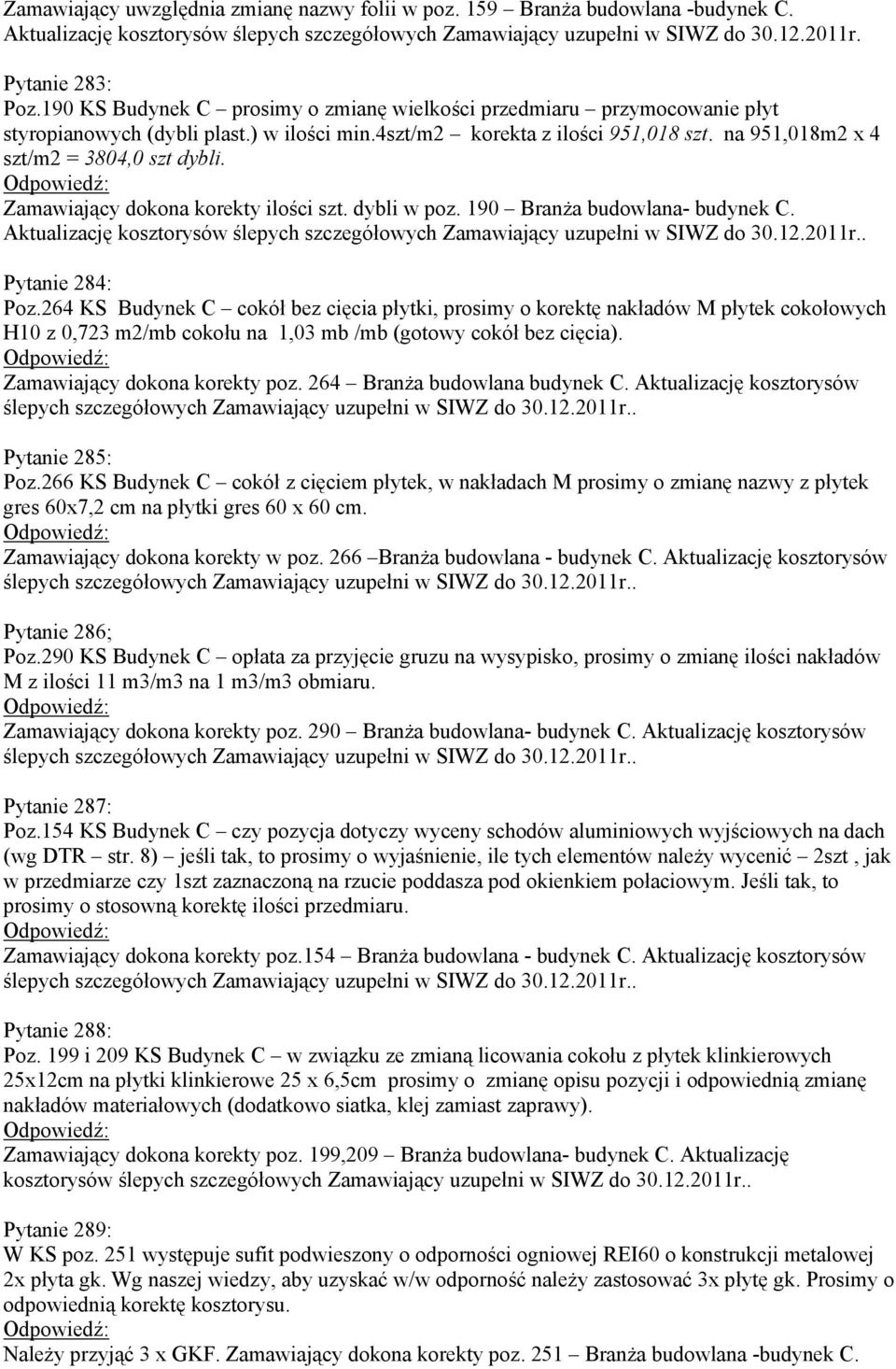

3 Zamawiający uwzględnia zmianę nazwy folii w poz. 159 Branża budowlana -budynek C. Aktualizację kosztorysów ślepych szczegółowych Zamawiający uzupełni w SIWZ do r. Pytanie 283: Poz.190 KS Budynek C prosimy o zmianę wielkości przedmiaru przymocowanie płyt styropianowych (dybli plast.) w ilości min.4szt/m2 korekta z ilości 951,018 szt. na 951,018m2 x 4 szt/m2 = 3804,0 szt dybli. Zamawiający dokona korekty ilości szt. dybli w poz. 190 Branża budowlana- budynek C. Aktualizację kosztorysów Pytanie 284: Poz.264 KS Budynek C cokół bez cięcia płytki, prosimy o korektę nakładów M płytek cokołowych H10 z 0,723 m2/mb cokołu na 1,03 mb /mb (gotowy cokół bez cięcia). Zamawiający dokona korekty poz. 264 Branża budowlana budynek C. Aktualizację kosztorysów Pytanie 285: Poz.266 KS Budynek C cokół z cięciem płytek, w nakładach M prosimy o zmianę nazwy z płytek gres 60x7,2 cm na płytki gres 60 x 60 cm. Zamawiający dokona korekty w poz. 266 Branża budowlana - budynek C. Aktualizację kosztorysów Pytanie 286; Poz.290 KS Budynek C opłata za przyjęcie gruzu na wysypisko, prosimy o zmianę ilości nakładów M z ilości 11 m3/m3 na 1 m3/m3 obmiaru. Zamawiający dokona korekty poz. 290 Branża budowlana- budynek C. Aktualizację kosztorysów Pytanie 287: Poz.154 KS Budynek C czy pozycja dotyczy wyceny schodów aluminiowych wyjściowych na dach (wg DTR str. 8) jeśli tak, to prosimy o wyjaśnienie, ile tych elementów należy wycenić 2szt, jak w przedmiarze czy 1szt zaznaczoną na rzucie poddasza pod okienkiem połaciowym. Jeśli tak, to prosimy o stosowną korektę ilości przedmiaru. Zamawiający dokona korekty poz.154 Branża budowlana - budynek C. Aktualizację kosztorysów Pytanie 288: Poz. 199 i 209 KS Budynek C w związku ze zmianą licowania cokołu z płytek klinkierowych 25x12cm na płytki klinkierowe 25 x 6,5cm prosimy o zmianę opisu pozycji i odpowiednią zmianę nakładów materiałowych (dodatkowo siatka, klej zamiast zaprawy). Zamawiający dokona korekty poz. 199,209 Branża budowlana- budynek C. Aktualizację kosztorysów Pytanie 289: W KS poz. 251 występuje sufit podwieszony o odporności ogniowej REI60 o konstrukcji metalowej 2x płyta gk. Wg naszej wiedzy, aby uzyskać w/w odporność należy zastosować 3x płytę gk. Prosimy o odpowiednią korektę kosztorysu. Należy przyjąć 3 x GKF. Zamawiający dokona korekty poz. 251 Branża budowlana -budynek C.

4 Aktualizację kosztorysów Pytanie 290: Poz.15 KS Budynek A prosimy o potwierdzenie, że konstrukcja podjazdów ze schodkami dla niepełnosprawnych jest wykonana ze stali, jak zaznaczono na rzucie parteru bud. A. Jeśli tak, to prosimy o załączenie brakującego rysunku konstrukcyjnego podjazdów oraz korektę w przedmiarach : zmiana nazwy z konstrukcji drewnianej na stalową (podać sposób wykończenia). Do kalkulacji należy przyjąć tymczasową konstrukcję drewnianą podjazdów i schodów dla niepełnosprawnych stanowiącą rozwiązanie na okres trwania robót do czasu rozbiórki budynku A. Prace należy wykonać zgodnie z poz. 15,16 ujętą w kosztorysie ślepym branża budowlana - budynek A przyjmując wymiary podestu podjazdu i schodów wejściowych tymczasowych w konstrukcji drewnianej określone rysunkach zawartymi w Projekcie Wykonawczym nr rys. ROZ/1. Pytanie 291: Poz.16 budynek A prosimy o zmianę opisu pozycji i nakładów M z balustrady schodowej drewnianej na balustradę ze stali nierdzewnej zgodnie z opisem na rzucie parteru bud. A. Do kalkulacji należy przyjąć tymczasową konstrukcję - balustradę drewnianą. Pytanie 292; W przedmiarze robót i projekcie robót elektrycznych brak wyspecyfikowanych rodzajów i wymiarów oraz ilości poszczególnych koryt kablowych. Prosimy o uzupełnienie. W projekcie wykonawczym trasy koryt kablowych elektrycznych i teletechnicznych są pokazane i opisane na rys. 1/EI 4/IE. Pytanie 293: Czy trasy kabli informatycznych, telekomunikacyjnych mają być wspólne z trasami kabli elektrycznych czy osobne? Jeśli osobne, to prosimy o stosowne uzupełnienie dokumentacji projektowej i kosztorysowej. Trasy kablowe instalacji elektrycznych i teletechnicznych prowadzone są osobno i należy je wycenić zgodnie z poz. 21, 23, 24 i 26 dla tras elektrycznych, dla tras inst. p.poż. poz. 117, 122, dla SKD poz. 145 dla CCTV 189 dla sieci strukturalnej poz. 201 kosztorysu ślepego- branża elektryczna i teletechniczna. Pytanie 294: W PT i przedmiarze robót elektrycznych nie wyspecyfikowano ilości i rodzaju oraz konfiguracji puszek podłogowych dla osprzętu instalacyjnego. Prosimy o uzupełnienie. Zamawiający dokona korekty poz branża elektryczna i teletechniczna. Aktualizację kosztorysów Pytanie 295: Jakiego typu mają być słupy oświetlenia zewnętrznego. W dokumentacji podano tylko ich wysokość. Prosimy o uzupełnienie. W opisie PW branży elektrycznej str. 17 podano typ słupa: latarnie parkowe typu np. LRP 5/OCP 70 usytuowanie wg mapy. Pytanie 296:

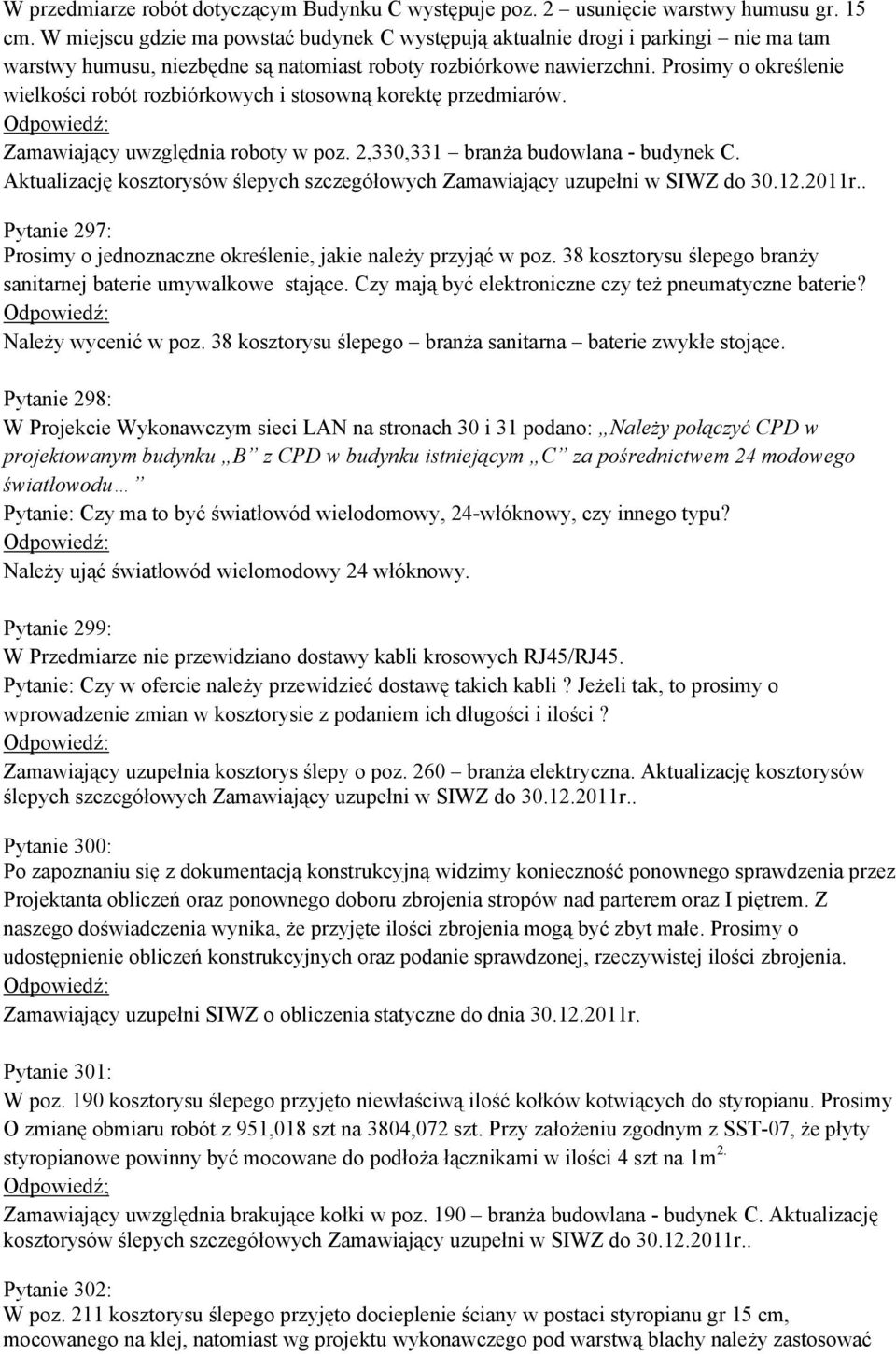

5 W przedmiarze robót dotyczącym Budynku C występuje poz. 2 usunięcie warstwy humusu gr. 15 cm. W miejscu gdzie ma powstać budynek C występują aktualnie drogi i parkingi nie ma tam warstwy humusu, niezbędne są natomiast roboty rozbiórkowe nawierzchni. Prosimy o określenie wielkości robót rozbiórkowych i stosowną korektę przedmiarów. Zamawiający uwzględnia roboty w poz. 2,330,331 branża budowlana - budynek C. Aktualizację kosztorysów Pytanie 297: Prosimy o jednoznaczne określenie, jakie należy przyjąć w poz. 38 kosztorysu ślepego branży sanitarnej baterie umywalkowe stające. Czy mają być elektroniczne czy też pneumatyczne baterie? Należy wycenić w poz. 38 kosztorysu ślepego branża sanitarna baterie zwykłe stojące. Pytanie 298: W Projekcie Wykonawczym sieci LAN na stronach 30 i 31 podano: Należy połączyć CPD w projektowanym budynku B z CPD w budynku istniejącym C za pośrednictwem 24 modowego światłowodu Pytanie: Czy ma to być światłowód wielodomowy, 24-włóknowy, czy innego typu? Należy ująć światłowód wielomodowy 24 włóknowy. Pytanie 299: W Przedmiarze nie przewidziano dostawy kabli krosowych RJ45/RJ45. Pytanie: Czy w ofercie należy przewidzieć dostawę takich kabli? Jeżeli tak, to prosimy o wprowadzenie zmian w kosztorysie z podaniem ich długości i ilości? Zamawiający uzupełnia kosztorys ślepy o poz. 260 branża elektryczna. Aktualizację kosztorysów Pytanie 300: Po zapoznaniu się z dokumentacją konstrukcyjną widzimy konieczność ponownego sprawdzenia przez Projektanta obliczeń oraz ponownego doboru zbrojenia stropów nad parterem oraz I piętrem. Z naszego doświadczenia wynika, że przyjęte ilości zbrojenia mogą być zbyt małe. Prosimy o udostępnienie obliczeń konstrukcyjnych oraz podanie sprawdzonej, rzeczywistej ilości zbrojenia. Zamawiający uzupełni SIWZ o obliczenia statyczne do dnia r. Pytanie 301: W poz. 190 kosztorysu ślepego przyjęto niewłaściwą ilość kołków kotwiących do styropianu. Prosimy O zmianę obmiaru robót z 951,018 szt na 3804,072 szt. Przy założeniu zgodnym z SST-07, że płyty styropianowe powinny być mocowane do podłoża łącznikami w ilości 4 szt na 1m 2. Odpowiedź; Zamawiający uwzględnia brakujące kołki w poz. 190 branża budowlana - budynek C. Aktualizację kosztorysów Pytanie 302: W poz. 211 kosztorysu ślepego przyjęto docieplenie ściany w postaci styropianu gr 15 cm, mocowanego na klej, natomiast wg projektu wykonawczego pod warstwą blachy należy zastosować

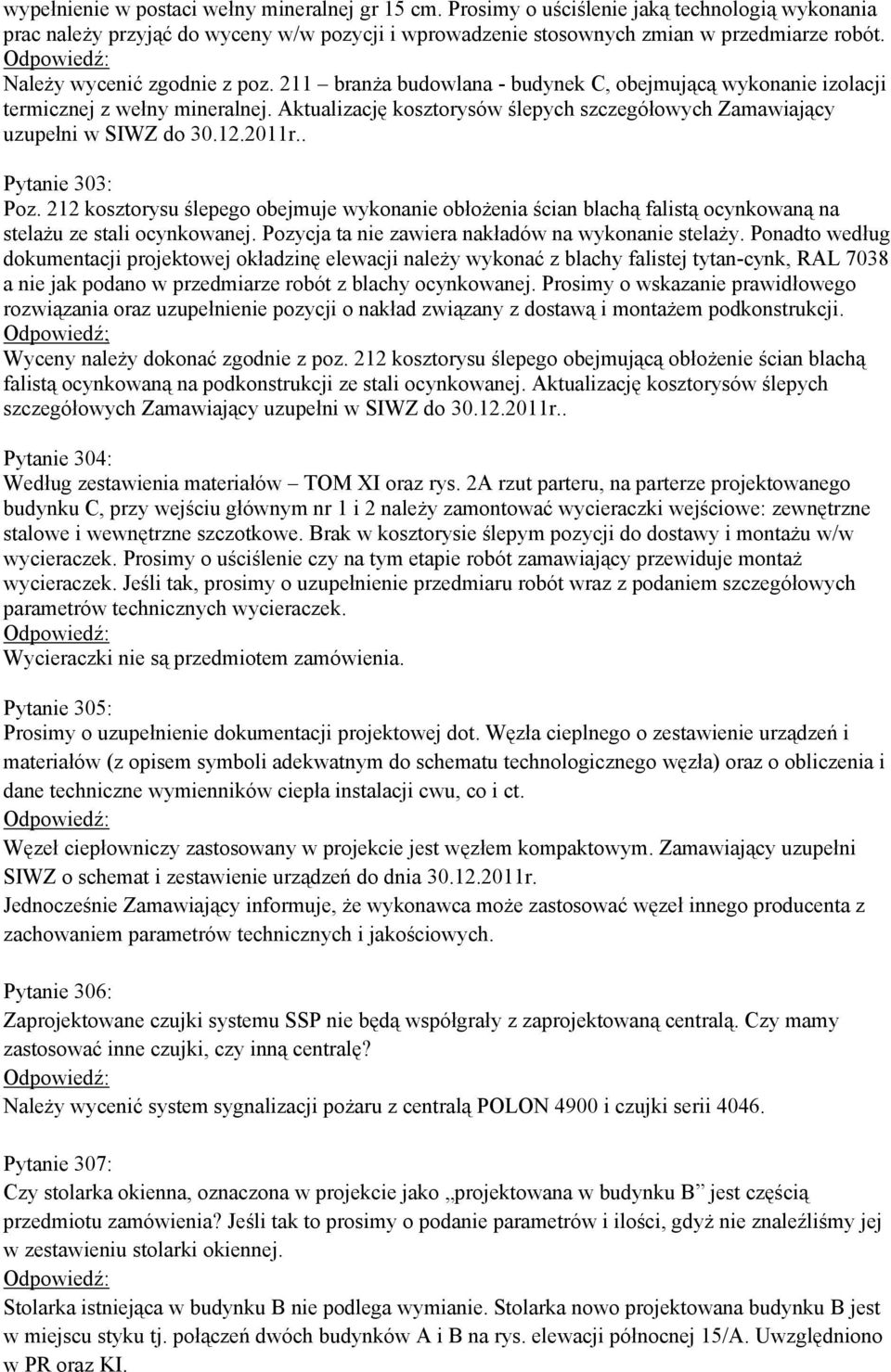

6 wypełnienie w postaci wełny mineralnej gr 15 cm. Prosimy o uściślenie jaką technologią wykonania prac należy przyjąć do wyceny w/w pozycji i wprowadzenie stosownych zmian w przedmiarze robót. Należy wycenić zgodnie z poz. 211 branża budowlana - budynek C, obejmującą wykonanie izolacji termicznej z wełny mineralnej. Aktualizację kosztorysów ślepych szczegółowych Zamawiający uzupełni w SIWZ do r.. Pytanie 303: Poz. 212 kosztorysu ślepego obejmuje wykonanie obłożenia ścian blachą falistą ocynkowaną na stelażu ze stali ocynkowanej. Pozycja ta nie zawiera nakładów na wykonanie stelaży. Ponadto według dokumentacji projektowej okładzinę elewacji należy wykonać z blachy falistej tytan-cynk, RAL 7038 a nie jak podano w przedmiarze robót z blachy ocynkowanej. Prosimy o wskazanie prawidłowego rozwiązania oraz uzupełnienie pozycji o nakład związany z dostawą i montażem podkonstrukcji. Odpowiedź; Wyceny należy dokonać zgodnie z poz. 212 kosztorysu ślepego obejmującą obłożenie ścian blachą falistą ocynkowaną na podkonstrukcji ze stali ocynkowanej. Aktualizację kosztorysów ślepych szczegółowych Zamawiający uzupełni w SIWZ do r.. Pytanie 304: Według zestawienia materiałów TOM XI oraz rys. 2A rzut parteru, na parterze projektowanego budynku C, przy wejściu głównym nr 1 i 2 należy zamontować wycieraczki wejściowe: zewnętrzne stalowe i wewnętrzne szczotkowe. Brak w kosztorysie ślepym pozycji do dostawy i montażu w/w wycieraczek. Prosimy o uściślenie czy na tym etapie robót zamawiający przewiduje montaż wycieraczek. Jeśli tak, prosimy o uzupełnienie przedmiaru robót wraz z podaniem szczegółowych parametrów technicznych wycieraczek. Wycieraczki nie są przedmiotem zamówienia. Pytanie 305: Prosimy o uzupełnienie dokumentacji projektowej dot. Węzła cieplnego o zestawienie urządzeń i materiałów (z opisem symboli adekwatnym do schematu technologicznego węzła) oraz o obliczenia i dane techniczne wymienników ciepła instalacji cwu, co i ct. Węzeł ciepłowniczy zastosowany w projekcie jest węzłem kompaktowym. Zamawiający uzupełni SIWZ o schemat i zestawienie urządzeń do dnia r. Jednocześnie Zamawiający informuje, że wykonawca może zastosować węzeł innego producenta z zachowaniem parametrów technicznych i jakościowych. Pytanie 306: Zaprojektowane czujki systemu SSP nie będą współgrały z zaprojektowaną centralą. Czy mamy zastosować inne czujki, czy inną centralę? Należy wycenić system sygnalizacji pożaru z centralą POLON 4900 i czujki serii Pytanie 307: Czy stolarka okienna, oznaczona w projekcie jako projektowana w budynku B jest częścią przedmiotu zamówienia? Jeśli tak to prosimy o podanie parametrów i ilości, gdyż nie znaleźliśmy jej w zestawieniu stolarki okiennej. Stolarka istniejąca w budynku B nie podlega wymianie. Stolarka nowo projektowana budynku B jest w miejscu styku tj. połączeń dwóch budynków A i B na rys. elewacji północnej 15/A. Uwzględniono w PR oraz KI.

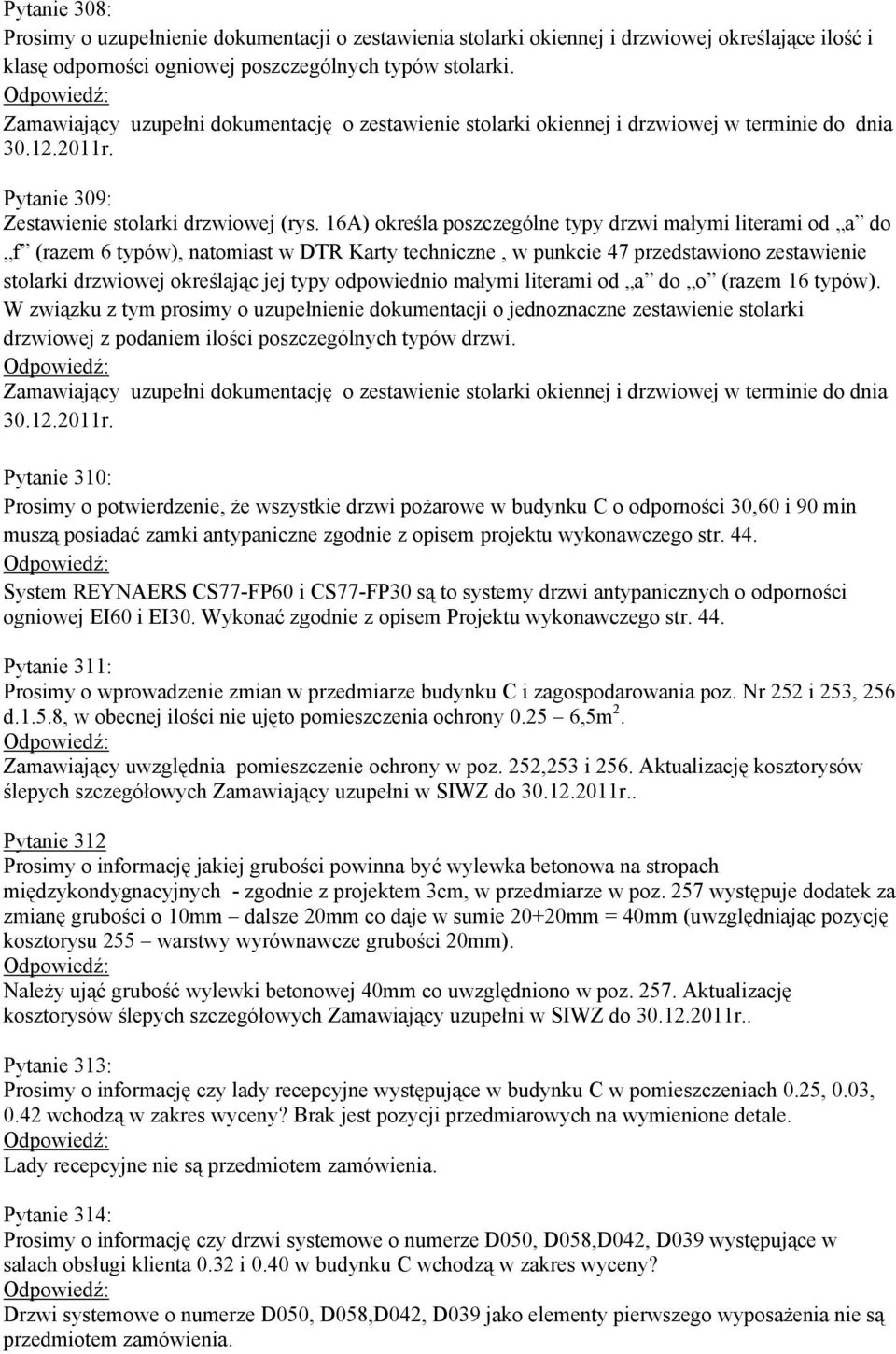

7 Pytanie 308: Prosimy o uzupełnienie dokumentacji o zestawienia stolarki okiennej i drzwiowej określające ilość i klasę odporności ogniowej poszczególnych typów stolarki. Zamawiający uzupełni dokumentację o zestawienie stolarki okiennej i drzwiowej w terminie do dnia r. Pytanie 309: Zestawienie stolarki drzwiowej (rys. 16A) określa poszczególne typy drzwi małymi literami od a do f (razem 6 typów), natomiast w DTR Karty techniczne, w punkcie 47 przedstawiono zestawienie stolarki drzwiowej określając jej typy odpowiednio małymi literami od a do o (razem 16 typów). W związku z tym prosimy o uzupełnienie dokumentacji o jednoznaczne zestawienie stolarki drzwiowej z podaniem ilości poszczególnych typów drzwi. Zamawiający uzupełni dokumentację o zestawienie stolarki okiennej i drzwiowej w terminie do dnia r. Pytanie 310: Prosimy o potwierdzenie, że wszystkie drzwi pożarowe w budynku C o odporności 30,60 i 90 min muszą posiadać zamki antypaniczne zgodnie z opisem projektu wykonawczego str. 44. System REYNAERS CS77-FP60 i CS77-FP30 są to systemy drzwi antypanicznych o odporności ogniowej EI60 i EI30. Wykonać zgodnie z opisem Projektu wykonawczego str. 44. Pytanie 311: Prosimy o wprowadzenie zmian w przedmiarze budynku C i zagospodarowania poz. Nr 252 i 253, 256 d.1.5.8, w obecnej ilości nie ujęto pomieszczenia ochrony ,5m 2. Zamawiający uwzględnia pomieszczenie ochrony w poz. 252,253 i 256. Aktualizację kosztorysów Pytanie 312 Prosimy o informację jakiej grubości powinna być wylewka betonowa na stropach międzykondygnacyjnych - zgodnie z projektem 3cm, w przedmiarze w poz. 257 występuje dodatek za zmianę grubości o 10mm dalsze 20mm co daje w sumie 20+20mm = 40mm (uwzględniając pozycję kosztorysu 255 warstwy wyrównawcze grubości 20mm). Należy ująć grubość wylewki betonowej 40mm co uwzględniono w poz Aktualizację kosztorysów Pytanie 313: Prosimy o informację czy lady recepcyjne występujące w budynku C w pomieszczeniach 0.25, 0.03, 0.42 wchodzą w zakres wyceny? Brak jest pozycji przedmiarowych na wymienione detale. Lady recepcyjne nie są przedmiotem zamówienia. Pytanie 314: Prosimy o informację czy drzwi systemowe o numerze D050, D058,D042, D039 występujące w salach obsługi klienta 0.32 i 0.40 w budynku C wchodzą w zakres wyceny? Drzwi systemowe o numerze D050, D058,D042, D039 jako elementy pierwszego wyposażenia nie są przedmiotem zamówienia.

8 Pytanie 315: Prosimy o informację czy ścianki działowe systemowe występujące w salach obsługi klienta 0.32 i 0.40 wchodzą w zakres wyceny? Brak jest szczegółowych informacji na ich temat oraz pozycji przedmiarowych. Ścianki działowe systemowe występujące w salach obsługi klienta 0.32 i 0.40 nie są przedmiotem zamówienia. Pytanie 316: Z uwagi na rozbieżności proszę o informację czy system okablowania strukturalnego powinien być w wersji ekranowanej (FTP6) czy też nie ekranowanej (UTP6)? System okablowania strukturalnego wykonać należy w wersji ekranowanej FTP 6. Pytanie 317: Prosimy o informację jak należy rozumieć pojęcie kabel 24-modowy. Czy należy rozumieć że chodzi tu o kabel 24-włóknowy? Odpowiedź; Przez kabel 24 modowy należy rozumieć kabel 24 włóknowy. Pytanie 318: Czy istniejąca szafa dystrybucyjna w bud B posiada panele przeznaczone do zakończenia połączeń szkieletowych ( dla kabli 20xUTP, 3x YTKSY53x2x0,5, 1x24G), czy trzeba ja doposażyć? Doposażenie szafy dystrybucyjnej w budynku B nie jest przedmiotem tego zamówienia. Pytanie 319: Czy panele krosowe w nowobudowanych szafach należy wycenić zgodnie z realnym zapotrzebowaniem czy też zgodnie z ilością podaną na rysunku elewacji szaf krosowych (rys. 23/IT, 24/IT, 25/IT)? Wycenić zgodnie z poz. 221 kosztorysu ślepego-. branża elektryczna i teletechniczna. Pytanie 320: Przedmiar przewiduje podobną ilość kabla telefonicznego YTKSY oraz światłowodowego (odpowiednio 200m i 210m).Kabla telefonicznego powinno być 3 razy więcej aniżeli światłowodowego, ponieważ mamy 3 odcinki na tej samej trasie kabla YTSY i tylko 1 odcinek kabla światłowodowego. Proszę o stosowna korektę przedmiaru. Zamawiający koryguje brakującą ilość kabla YTKSY w poz. 204 branża elektryczna. Aktualizację kosztorysów Pytanie 321: Z uwagi na rozbieżność proszę o informację czy system sygnalizacji pożaru ma opierać się o centralę polon 4200 oraz czujki szeregu 4043 czy też centralę Polon 4900 i czujki serii 4046? System sygnalizacji pożaru z centralą POLON 4900 i czujki serii Pytanie 322: Zgodnie z rysunkiem 1014-KW-CF-100_ Rzut fundamentów i zaznaczonym na nim przekrojem D-D, stopy fundamentowe SF-2 i SF-3 posadowione są na poziomie 100,1 = -1,12m i mają wysokość 75cm. Oznacza to, że ich górna powierzchnia znajduje się na poziomie 100,85 =

9 -0,37m. natomiast rysunek szczegółowy słupa SŁ-1.1 pokazuje, że wierzch stopy fundamentowej znajduje się 10 cm niżej tj. na poziomie 100,75 = -0,47m. Prosimy o odpowiedź, którą z podanych powyżej rzędnych należy przyjąć do obliczeń? Należy przyjąć rzędne z rys. zestawionego KW-CF-100 i rys. fundamentów. Pytanie 323: Prosimy o potwierdzenie, że posadzki rulonowe należy wycenić zgodnie z pozycjami kosztorysu nr: 268 Wykładzina np. Marmoleum Piano ( ) 269 Wykładzina np. Flotex Berlin, rolowana ( ) 270 Ułożenie listew przyściennych, np. listwa ze stali nierdzewnej ( ), ponieważ w załączonych do SIWZ: tomie X DTR oraz w tomie XI Zestawienie materiałów występuje tylko wykładzina Flotex Berlin grub. 4,3 mm wraz z listwą przyścienną ze stali nierdzewnej szczotkowanej. Tak. Wyceny należy dokonać zgodnie z poz. 268, 269 i 270 kosztorysu ślepego branża budowlana - budynek C. Aktualizację kosztorysów ślepych szczegółowych Zamawiający uzupełni w SIWZ do r.. Pytanie 324: Kosztorys inwestorski w pozycjach nr 61 i 63 (dział schody parteru) uwzględnia deskowanie i betonowanie tylko jednej klatki schodowej. Prosimy o poprawienie pozycji przedmiarowych, aby uwzględniała wykonanie obu klatek schodowych. Zamawiający uwzględnia w poz. 61, 63 branża budowlana budynek C. Aktualizację kosztorysów Pytanie 325: Prosimy o wskazanie, w której pozycji kosztorysu należy uwzględnić konstrukcję stalową gzymsów (rys KW-C00-901_ i 1014-KW-C00-902_903_ ) Pasy systemowe uwzględniono w poz. 216 branża budowlana - budynek C. Pytanie 326: Prosimy o odpowiedź jak należy wykończyć przestrzeń pomiędzy stolarką aluminiową oznaczoną na rzucie parteru jako D002,D057 oraz ON028, a stropem parteru (pomieszczenie nr 0.01/0.02). Ze względu na brak przekroju w tym miejscu wykonawca nie jest w stanie sporządzić rzetelnej wyceny. Przestrzeń między stolarką aluminiową D002,D057 oraz ON028 należy wykończyć w postaci ścianki z dwóch warstw płyt G-K (obustronnie) na profilach stalowych ocynkowanych o szer. 75mm. Zamawiający uzupełni w poz. 329 branża budowlana budynek C brakujące elementy w SIWZ. Aktualizację kosztorysów Pytanie 327: Prosimy o odpowiedź jak należy wykończyć przestrzeń pomiędzy stolarką aluminiową oznaczoną na rzucie parteru jako D036, a stropem parteru (pomieszczenie nr 0.32/0.33). Ze względu na brak przekroju w tym miejscu wykonawca nie jest w stanie sporządzić rzetelnej wyceny. Przestrzeń pomiędzy stolarką aluminiową ON10, D043 należy wykończyć w postaci ścianki z dwóch warstw płyt G.K.(obustronnie) na profilach stalowych ocynkowanych o szer. 75mm. Zamawiający uzupełnia brakujące elementy w SIWZ w poz. 329 branża budowlana budynek C. Aktualizację kosztorysów Pytanie 328: Prosimy o dostarczenie zestawienia drewna dla więźby dachowej.

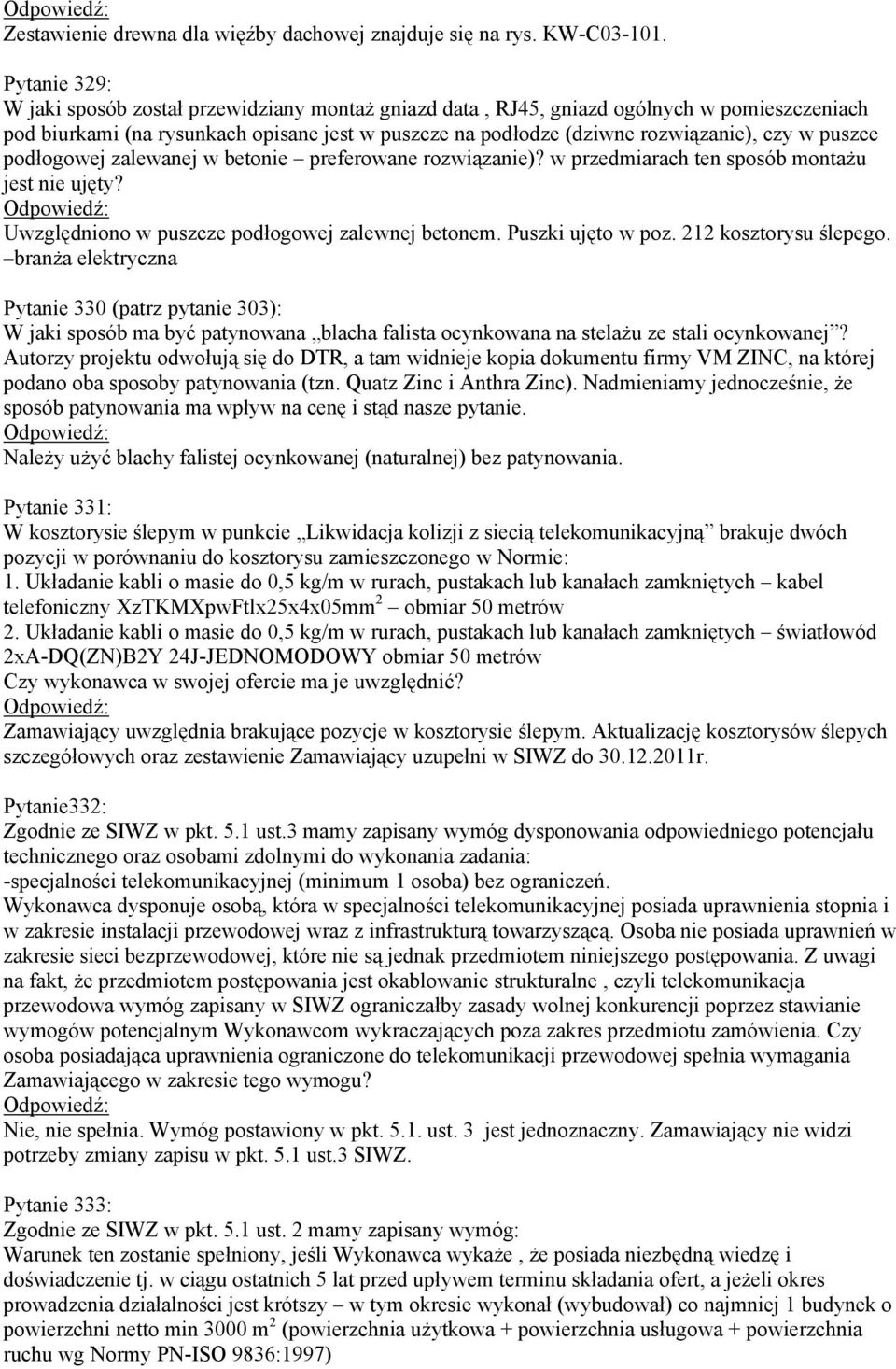

10 Zestawienie drewna dla więźby dachowej znajduje się na rys. KW-C Pytanie 329: W jaki sposób został przewidziany montaż gniazd data, RJ45, gniazd ogólnych w pomieszczeniach pod biurkami (na rysunkach opisane jest w puszcze na podłodze (dziwne rozwiązanie), czy w puszce podłogowej zalewanej w betonie preferowane rozwiązanie)? w przedmiarach ten sposób montażu jest nie ujęty? Uwzględniono w puszcze podłogowej zalewnej betonem. Puszki ujęto w poz. 212 kosztorysu ślepego. branża elektryczna Pytanie 330 (patrz pytanie 303): W jaki sposób ma być patynowana blacha falista ocynkowana na stelażu ze stali ocynkowanej? Autorzy projektu odwołują się do DTR, a tam widnieje kopia dokumentu firmy VM ZINC, na której podano oba sposoby patynowania (tzn. Quatz Zinc i Anthra Zinc). Nadmieniamy jednocześnie, że sposób patynowania ma wpływ na cenę i stąd nasze pytanie. Należy użyć blachy falistej ocynkowanej (naturalnej) bez patynowania. Pytanie 331: W kosztorysie ślepym w punkcie Likwidacja kolizji z siecią telekomunikacyjną brakuje dwóch pozycji w porównaniu do kosztorysu zamieszczonego w Normie: 1. Układanie kabli o masie do 0,5 kg/m w rurach, pustakach lub kanałach zamkniętych kabel telefoniczny XzTKMXpwFtlx25x4x05mm 2 obmiar 50 metrów 2. Układanie kabli o masie do 0,5 kg/m w rurach, pustakach lub kanałach zamkniętych światłowód 2xA-DQ(ZN)B2Y 24J-JEDNOMODOWY obmiar 50 metrów Czy wykonawca w swojej ofercie ma je uwzględnić? Zamawiający uwzględnia brakujące pozycje w kosztorysie ślepym. Aktualizację kosztorysów ślepych szczegółowych oraz zestawienie Zamawiający uzupełni w SIWZ do r. Pytanie332: Zgodnie ze SIWZ w pkt. 5.1 ust.3 mamy zapisany wymóg dysponowania odpowiedniego potencjału technicznego oraz osobami zdolnymi do wykonania zadania: -specjalności telekomunikacyjnej (minimum 1 osoba) bez ograniczeń. Wykonawca dysponuje osobą, która w specjalności telekomunikacyjnej posiada uprawnienia stopnia i w zakresie instalacji przewodowej wraz z infrastrukturą towarzyszącą. Osoba nie posiada uprawnień w zakresie sieci bezprzewodowej, które nie są jednak przedmiotem niniejszego postępowania. Z uwagi na fakt, że przedmiotem postępowania jest okablowanie strukturalne, czyli telekomunikacja przewodowa wymóg zapisany w SIWZ ograniczałby zasady wolnej konkurencji poprzez stawianie wymogów potencjalnym Wykonawcom wykraczających poza zakres przedmiotu zamówienia. Czy osoba posiadająca uprawnienia ograniczone do telekomunikacji przewodowej spełnia wymagania Zamawiającego w zakresie tego wymogu? Nie, nie spełnia. Wymóg postawiony w pkt ust. 3 jest jednoznaczny. Zamawiający nie widzi potrzeby zmiany zapisu w pkt. 5.1 ust.3 SIWZ. Pytanie 333: Zgodnie ze SIWZ w pkt. 5.1 ust. 2 mamy zapisany wymóg: Warunek ten zostanie spełniony, jeśli Wykonawca wykaże, że posiada niezbędną wiedzę i doświadczenie tj. w ciągu ostatnich 5 lat przed upływem terminu składania ofert, a jeżeli okres prowadzenia działalności jest krótszy w tym okresie wykonał (wybudował) co najmniej 1 budynek o powierzchni netto min 3000 m 2 (powierzchnia użytkowa + powierzchnia usługowa + powierzchnia ruchu wg Normy PN-ISO 9836:1997)

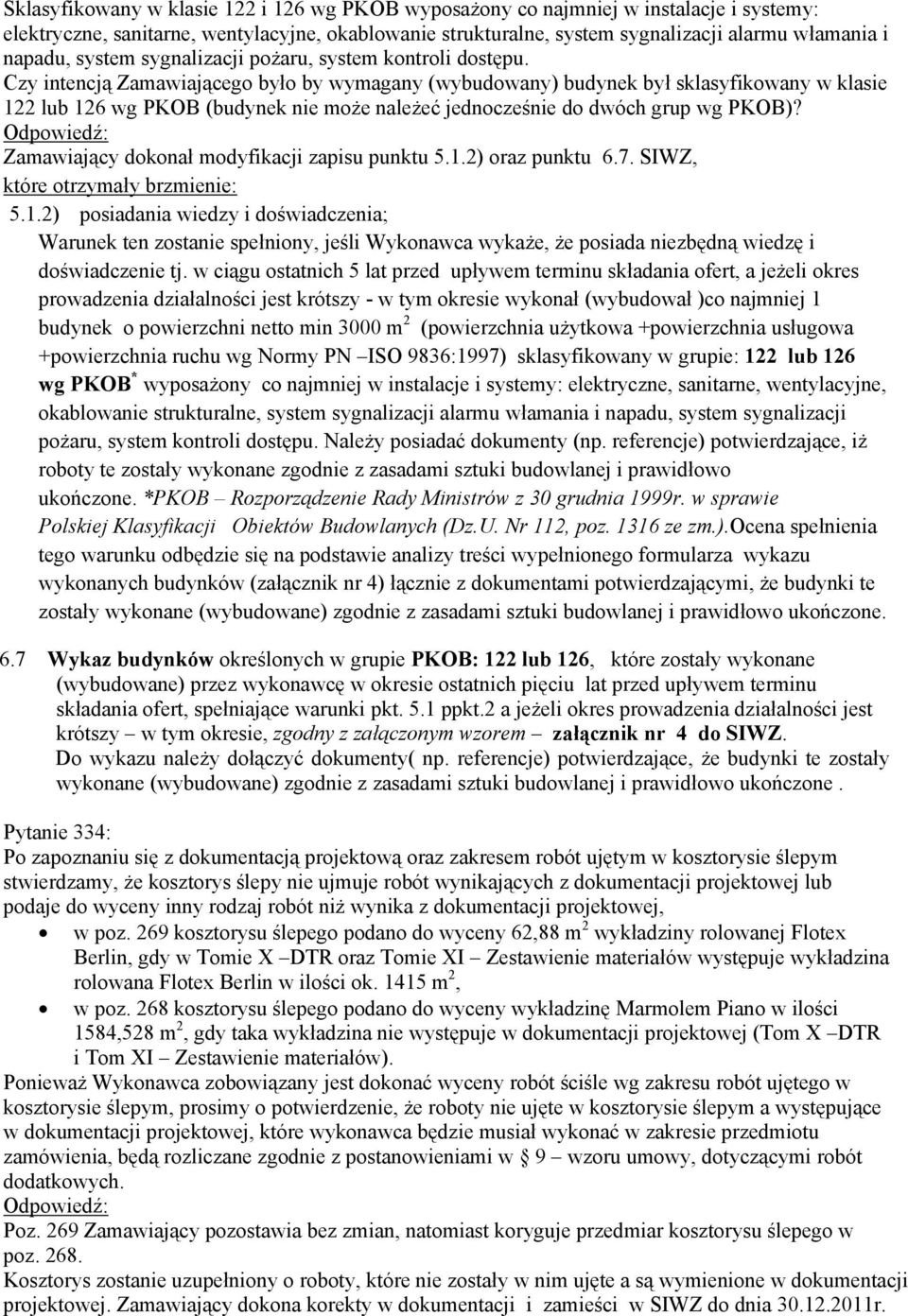

11 Sklasyfikowany w klasie 122 i 126 wg PKOB wyposażony co najmniej w instalacje i systemy: elektryczne, sanitarne, wentylacyjne, okablowanie strukturalne, system sygnalizacji alarmu włamania i napadu, system sygnalizacji pożaru, system kontroli dostępu. Czy intencją Zamawiającego było by wymagany (wybudowany) budynek był sklasyfikowany w klasie 122 lub 126 wg PKOB (budynek nie może należeć jednocześnie do dwóch grup wg PKOB)? Zamawiający dokonał modyfikacji zapisu punktu 5.1.2) oraz punktu 6.7. SIWZ, które otrzymały brzmienie: 5.1.2) posiadania wiedzy i doświadczenia; Warunek ten zostanie spełniony, jeśli Wykonawca wykaże, że posiada niezbędną wiedzę i doświadczenie tj. w ciągu ostatnich 5 lat przed upływem terminu składania ofert, a jeżeli okres prowadzenia działalności jest krótszy - w tym okresie wykonał (wybudował )co najmniej 1 budynek o powierzchni netto min 3000 m 2 (powierzchnia użytkowa +powierzchnia usługowa +powierzchnia ruchu wg Normy PN ISO 9836:1997) sklasyfikowany w grupie: 122 lub 126 wg PKOB * wyposażony co najmniej w instalacje i systemy: elektryczne, sanitarne, wentylacyjne, okablowanie strukturalne, system sygnalizacji alarmu włamania i napadu, system sygnalizacji pożaru, system kontroli dostępu. Należy posiadać dokumenty (np. referencje) potwierdzające, iż roboty te zostały wykonane zgodnie z zasadami sztuki budowlanej i prawidłowo ukończone. *PKOB Rozporządzenie Rady Ministrów z 30 grudnia 1999r. w sprawie Polskiej Klasyfikacji Obiektów Budowlanych (Dz.U. Nr 112, poz ze zm.).ocena spełnienia tego warunku odbędzie się na podstawie analizy treści wypełnionego formularza wykazu wykonanych budynków (załącznik nr 4) łącznie z dokumentami potwierdzającymi, że budynki te zostały wykonane (wybudowane) zgodnie z zasadami sztuki budowlanej i prawidłowo ukończone. 6.7 Wykaz budynków określonych w grupie PKOB: 122 lub 126, które zostały wykonane (wybudowane) przez wykonawcę w okresie ostatnich pięciu lat przed upływem terminu składania ofert, spełniające warunki pkt. 5.1 ppkt.2 a jeżeli okres prowadzenia działalności jest krótszy w tym okresie, zgodny z załączonym wzorem załącznik nr 4 do SIWZ. Do wykazu należy dołączyć dokumenty( np. referencje) potwierdzające, że budynki te zostały wykonane (wybudowane) zgodnie z zasadami sztuki budowlanej i prawidłowo ukończone. Pytanie 334: Po zapoznaniu się z dokumentacją projektową oraz zakresem robót ujętym w kosztorysie ślepym stwierdzamy, że kosztorys ślepy nie ujmuje robót wynikających z dokumentacji projektowej lub podaje do wyceny inny rodzaj robót niż wynika z dokumentacji projektowej, w poz. 269 kosztorysu ślepego podano do wyceny 62,88 m 2 wykładziny rolowanej Flotex Berlin, gdy w Tomie X DTR oraz Tomie XI Zestawienie materiałów występuje wykładzina rolowana Flotex Berlin w ilości ok m 2, w poz. 268 kosztorysu ślepego podano do wyceny wykładzinę Marmolem Piano w ilości 1584,528 m 2, gdy taka wykładzina nie występuje w dokumentacji projektowej (Tom X DTR i Tom XI Zestawienie materiałów). Ponieważ Wykonawca zobowiązany jest dokonać wyceny robót ściśle wg zakresu robót ujętego w kosztorysie ślepym, prosimy o potwierdzenie, że roboty nie ujęte w kosztorysie ślepym a występujące w dokumentacji projektowej, które wykonawca będzie musiał wykonać w zakresie przedmiotu zamówienia, będą rozliczane zgodnie z postanowieniami w 9 wzoru umowy, dotyczącymi robót dodatkowych. Poz. 269 Zamawiający pozostawia bez zmian, natomiast koryguje przedmiar kosztorysu ślepego w poz Kosztorys zostanie uzupełniony o roboty, które nie zostały w nim ujęte a są wymienione w dokumentacji projektowej. Zamawiający dokona korekty w dokumentacji i zamieści w SIWZ do dnia r.

12 Zgodnie z przepisami ustawy Prawo zamówień publicznych konieczność udzielenia zamówienia dodatkowego powinna być następstwem sytuacji niemożliwej wcześniej do przewidzenia. Na tym etapie postępowania nie może więc w ogóle być mowy o robotach w ramach zamówienia dodatkowego. Pytanie 335: Jaką blachą RHEINZINK ma być pokryty dach gołowalcowaną, patyną szaroniebieską czy patyną grafit? Dach ma być pokryty patyną grafit. Pytanie 336: Jaką blachą RHEINZINK maja być obudowane gzymsy w kosztorysie Poz. 217 czy na pewno powierzchnia tych gzymsów do obudowania blachą RZ to 1527mkw? Gzymsy należy wycenić zgodnie z poz branża budowlana- budynek C. Zamawiający zwraca uwagę, że wymieniona pozycja liczona jest w metrach bieżących a nie w metrach kwadratowych. Pytanie 337: Brak w zestawieniu ścianek AL. Z drzwiami D057 (wewn.) (90x200 cm w śc. 115x200cm) widoczna na parterze w POM.042 a nie ujeta w zestawieniu i przedmiarze. Prosimy o uzupełnienie zestawienia i przedmiaru. Uzupełniono wg zestawienia i poz. 328 kosztorysu ślepego branża budowlana - budynek C Aktualizację kosztorysów ślepych szczegółowych oraz zestawienie Zamawiający uzupełni w SIWZ do r. Pytanie 338: Prosimy o wyjaśnienie, czy okno łącznika ON 109 EI60 o wym.190x250cm jest tożsame z oknem typu F (wg ozn. Na rys.1_ado wymiar 195x210 cm). Jeśli tak, to które okno przyjąć do wyceny (wymiar i wymóg p.poż.). Okno ON109 jest tożsame z typem okna F. W rysunkach wkradł się błąd pisarski. Wymiar okna wynosi 190x210cm. Okno ON109 jest również uwidocznione na przekroju F-F i tam ma poprawną wysokość. Pytanie 339: Prosimy o potwierdzenie, że w skład pozycji kosztorysowej 218 okna AL bez wymogów p.poż. wchodzą następujące typy okien: typ A (3,30x1,80m 24szt); B (1,60x1,80m 37szt); C (2,0x1,80m 22szt); E (1,10x3,49m 1szt). Jeśli tak, to prosimy o korektę ilości przedmiaru poz.218 i 219 na ilość 332,16 m2 Zamawiający koryguje przedmiar kosztorysu ślepego w poz. 218, 219 branża budowlana budynek C. Aktualizację kosztorysów ślepych szczegółowych Zamawiający uzupełni w SIWZ do r. Pytanie 340: Prosimy o potwierdzenie, że w skład pozycji kosztorysowej 222 okna AL ppoż. EI60 wchodzą następujące typy okien: typ A (3,30x1,80m 3szt); B (1,60x1,80m 9szt); C (2,0x1,80m 1szt); F (1,95x2,50m 1 szt). Jeśli tak, to prosimy o korektę ilości przedmiaru poz.222 i 223 na ilość 52,22 m2 Zamawiający koryguje przedmiar kosztorysu ślepego w poz.222,223 branża budowlana -budynek C. Aktualizację kosztorysów ślepych szczegółowych Zamawiający uzupełni w SIWZ do r. Pytanie 341:

13 Czy ścianki aluminiowe typu SD oznaczone w tabeli DTR (str.175 i 181) w łącznej ilości 74 m2 odpowiadają systemowym ściankom AL z drzwiami (D039, D042, D050, D058) w strefie powierzchni dla petentów, opisane na rys. rzutu parteru bud.c jako: drzwi i ścianki systemowe wg Proj. aranżacji wnętrz i wyposażenia. Do wyceny przyjęto ilości zgodnie z rzutem parteru budynku C. W DTR określono charakterystyczne parametry danego producenta. Dopuszcza się zastosowanie systemu innego producenta nie gorszego niż określono w DTR. Pytanie 342: Czy Okna oznaczone na rys.1_ado typu D są oknami dymoszczelnymi (3 szt. na wszystkich piętrach) i zostały ujęte w poz.220 przedmiaru. Okna typu D nie są typem dymoszczelnym. Są to okna uchylne, które na parterze mają pełnić funkcję okien napowietrzających klatkę schodową. Dodatkowo okna te są zsynchronizowane z klapami dymowymi i całym systemem p.poż. Pytanie 343: - Dot. odpowiedzi na pyt. 60 z dn : Z odpowiedzi na pytanie wynika, że zlewozmywaki z pomieszczeń socjalnych 0.35 i 1.04 nie wchodzą w zakres wyceny. Jednak z kosztorysu ślepego (instalacja sanitarne) poz. 87 wynika, że zlewozmywaki te należy wycenić? Prosimy o jednoznaczną informację czy zlewozmywaki należy wyceniać? - Dot. odpowiedzi na pyt. 60 z dn : Jeśli zlewozmywaki z pomieszczeń socjalnych 0.35 i 1.04 nie wchodzą w zakres wyceny, to czy należy wyceniać baterie zlewozmywakowe znajdujące się w poz. 40 kosztorysu ślepego (instalacje sanitarne)? - Dot. odpowiedzi na pyt. 60 z dn : Jeśli zlewozmywaki z pomieszczeń socjalnych 0.35 i 1.04 nie wchodzą w zakres wyceny, to czy należy wyceniać szafki pod zlewozmywak znajdujące się w nakładach materiałowych w poz. 87 kosztorysu ślepego (instalacje sanitarne)? Jeśli jednak szafki należy wycenić, to prosimy o sprecyzowanie, jaka ma być to szafka. - Zlewozmywaki w pomieszczeniach socjalnych należy wycenić w poz. 88 i 89 k.ś. instalacje sanitarne jako dostawę materiału - nie należy wyceniać ich montażu. - Baterie zlewozmywakowe należy wycenić w poz. 40 kosztorysu ślepego instalacje sanitarne jako dostawę materiału - nie należy wyceniać ich montażu. - Szafki zlewozmywakowe nie są przedmiotem zamówienia. Pytanie 344: Na rysunkach elewacji widoczny jest cokół z płyt granitowych na stelażu aluminiowym, kolor jasno szary, płyty o wym. 120x100cm natomiast w udostępnionych kosztorysach ślepych brak pozycji kosztorysowej uwzględniający taki rodzaj okładzin elewacyjnych. Prosimy o wyjaśnienie. Jeśli jako cokół mają być zastosowane płyty granitowe prosimy o modyfikację kosztorysu, podanie grubości i rodzaju płyt oraz obmiaru robót na ten zakres. Wycenę należy wykonać zgodnie z kosztorysem ślepym poz. 199 branża budowlana budynek C obejmującą okładzinę cokołu z płytek klinkierowych zgodnie z załączonym do SIWZ plikiem pod nazwą ZMIANA PŁYTKI COKÓŁ ZUS pdf. Pytanie 345: Na rysunku elewacji wschodniej i południowej widoczny jest zegar ze stali nierdzewnej. Czy jest on przedmiotem przetargu? Opis na elewacji wskazuje, że należy zamontować 2 x zegar ze stali nierdzewnej szczotkowanej wg DTR. Brak pozycji kosztorysowej, która obejmowała by dostawę i montaż tego urządzenia. Prosimy o wyjaśnienie. Jeśli zegary SA przedmiotem przetargu prosimy o modyfikację kosztorysów przez dodanie odpowiedniej pozycji kosztorysowej. Zegary na elewacjach budynku C nie są przedmiotem zamówienia.

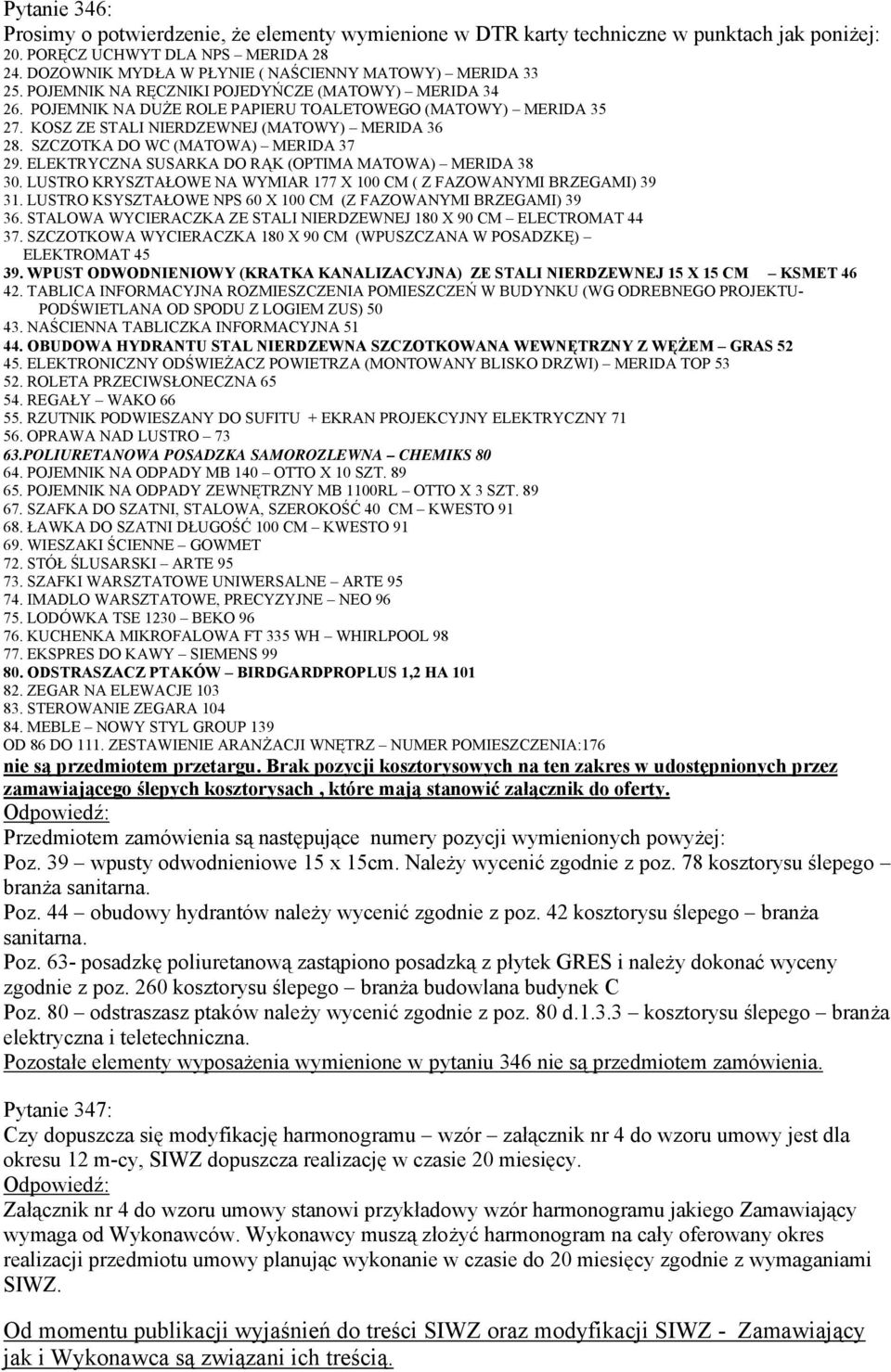

14 Pytanie 346: Prosimy o potwierdzenie, że elementy wymienione w DTR karty techniczne w punktach jak poniżej: 20. PORĘCZ UCHWYT DLA NPS MERIDA DOZOWNIK MYDŁA W PŁYNIE ( NAŚCIENNY MATOWY) MERIDA POJEMNIK NA RĘCZNIKI POJEDYŃCZE (MATOWY) MERIDA POJEMNIK NA DUŻE ROLE PAPIERU TOALETOWEGO (MATOWY) MERIDA KOSZ ZE STALI NIERDZEWNEJ (MATOWY) MERIDA SZCZOTKA DO WC (MATOWA) MERIDA ELEKTRYCZNA SUSARKA DO RĄK (OPTIMA MATOWA) MERIDA LUSTRO KRYSZTAŁOWE NA WYMIAR 177 X 100 CM ( Z FAZOWANYMI BRZEGAMI) LUSTRO KSYSZTAŁOWE NPS 60 X 100 CM (Z FAZOWANYMI BRZEGAMI) STALOWA WYCIERACZKA ZE STALI NIERDZEWNEJ 180 X 90 CM ELECTROMAT SZCZOTKOWA WYCIERACZKA 180 X 90 CM (WPUSZCZANA W POSADZKĘ) ELEKTROMAT WPUST ODWODNIENIOWY (KRATKA KANALIZACYJNA) ZE STALI NIERDZEWNEJ 15 X 15 CM KSMET TABLICA INFORMACYJNA ROZMIESZCZENIA POMIESZCZEŃ W BUDYNKU (WG ODREBNEGO PROJEKTU- PODŚWIETLANA OD SPODU Z LOGIEM ZUS) NAŚCIENNA TABLICZKA INFORMACYJNA OBUDOWA HYDRANTU STAL NIERDZEWNA SZCZOTKOWANA WEWNĘTRZNY Z WĘŻEM GRAS ELEKTRONICZNY ODŚWIEŻACZ POWIETRZA (MONTOWANY BLISKO DRZWI) MERIDA TOP ROLETA PRZECIWSŁONECZNA REGAŁY WAKO RZUTNIK PODWIESZANY DO SUFITU + EKRAN PROJEKCYJNY ELEKTRYCZNY OPRAWA NAD LUSTRO POLIURETANOWA POSADZKA SAMOROZLEWNA CHEMIKS POJEMNIK NA ODPADY MB 140 OTTO X 10 SZT POJEMNIK NA ODPADY ZEWNĘTRZNY MB 1100RL OTTO X 3 SZT SZAFKA DO SZATNI, STALOWA, SZEROKOŚĆ 40 CM KWESTO ŁAWKA DO SZATNI DŁUGOŚĆ 100 CM KWESTO WIESZAKI ŚCIENNE GOWMET 72. STÓŁ ŚLUSARSKI ARTE SZAFKI WARSZTATOWE UNIWERSALNE ARTE IMADLO WARSZTATOWE, PRECYZYJNE NEO LODÓWKA TSE 1230 BEKO KUCHENKA MIKROFALOWA FT 335 WH WHIRLPOOL EKSPRES DO KAWY SIEMENS ODSTRASZACZ PTAKÓW BIRDGARDPROPLUS 1,2 HA ZEGAR NA ELEWACJE STEROWANIE ZEGARA MEBLE NOWY STYL GROUP 139 OD 86 DO 111. ZESTAWIENIE ARANŻACJI WNĘTRZ NUMER POMIESZCZENIA:176 nie są przedmiotem przetargu. Brak pozycji kosztorysowych na ten zakres w udostępnionych przez zamawiającego ślepych kosztorysach, które mają stanowić załącznik do oferty. Przedmiotem zamówienia są następujące numery pozycji wymienionych powyżej: Poz. 39 wpusty odwodnieniowe 15 x 15cm. Należy wycenić zgodnie z poz. 78 kosztorysu ślepego branża sanitarna. Poz. 44 obudowy hydrantów należy wycenić zgodnie z poz. 42 kosztorysu ślepego branża sanitarna. Poz. 63- posadzkę poliuretanową zastąpiono posadzką z płytek GRES i należy dokonać wyceny zgodnie z poz. 260 kosztorysu ślepego branża budowlana budynek C Poz. 80 odstraszasz ptaków należy wycenić zgodnie z poz. 80 d kosztorysu ślepego branża elektryczna i teletechniczna. Pozostałe elementy wyposażenia wymienione w pytaniu 346 nie są przedmiotem zamówienia. Pytanie 347: Czy dopuszcza się modyfikację harmonogramu wzór załącznik nr 4 do wzoru umowy jest dla okresu 12 m-cy, SIWZ dopuszcza realizację w czasie 20 miesięcy. Załącznik nr 4 do wzoru umowy stanowi przykładowy wzór harmonogramu jakiego Zamawiający wymaga od Wykonawców. Wykonawcy muszą złożyć harmonogram na cały oferowany okres realizacji przedmiotu umowy planując wykonanie w czasie do 20 miesięcy zgodnie z wymaganiami SIWZ. Od momentu publikacji wyjaśnień do treści SIWZ oraz modyfikacji SIWZ - Zamawiający jak i Wykonawca są związani ich treścią.
