1 Na stronę internetową Poznań, dnia r ZAP /11 Zakład Ubezpieczeń Społecznych II Oddział w Poznaniu działając na podstawie art. 38 ust.1 ustawy Prawo zamówień publicznych z dnia r. (tekst jednolity Dz. U. z 2010r. Nr 113 poz.759 z późn. zmianami) informuje, że do prowadzącego postępowanie o udzielenie zamówienia publicznego na: Wybór wykonawcy robót budowlanych dla zadania inwestycyjnego Rozbudowa Inspektoratu ZUS w Koninie w II Oddziale ZUS w Poznaniu. wpłynęły poniższe pytania i prośby o wyjaśnienia: Pytanie 591: Dotyczy pozycji nr 204. W odpowiedzi na pytania nr 216 i 253 podano, że zwiększona do mb zostanie ilość kabla w instalacji LAN. Wynika to z przyjęcia średniego odcinka okablowania o długości 20 mb. Nadal jest to zdecydowanie zbyt mała ilość tego kabla! Biorąc pod uwagę wymiary budynku oraz usytuowanie punktu dystrybucyjnego sieci LAN na II piętrze budynku B, realnym byłoby przyjęcie średniego odcinka okablowania o długości 65 mb. Tak więc na okablowanie poziome sieci LAN należałoby przyjąć 65 x 2 x 374 = mb. Poza tym na połączenie głównego punktu dystrybucyjnego w budynku B z punktem dystrybucyjnym w budynku C należy przewidzieć jak w przedmiarze 20 x 150m = mb kabla. W zaktualizowanym kosztorysie, który zostanie opublikowany w dniu r. w poz. 203 ujęto m przewodu. W tej ilości jest zawarty przewód na połączenie głównego punktu dystrybucyjnego w budynku B z punktem dystrybucyjnym w budynku C. Pytanie 592: Proszę o zweryfikowanie ilości kabla FTP w przedmiarze sieci LAN 4140 m przy 374 podwójnych gniazdach daje około 5,5 m kabla na punkt co jest nierealne. W zaktualizowanym kosztorysie, który zostanie opublikowany w dniu r. w poz. 203 ujęto m przewodu. W tej ilości jest zawarty przewód na połączenie głównego punktu dystrybucyjnego w budynku B z punktem dystrybucyjnym w budynku C. Pytanie 593: Prosimy o zweryfikowanie ilości kabla FTP w przedmiarze robót elektrycznych dla instalacji LAN. W pozycji 204 przedmiaru jest 4140m tego kabla, co przy 374 szt podwójnych gniazd RJ45 daje około 5,5m kabla. Jest to ilość dalece niewystarczająca. Naszym zdaniem ilośc tego kabla powinna wynosić około m. Prosimy o sprawdzenie naszej propozycji ilościowej i ewentualne skorygowanie przedmiaru. W zaktualizowanym kosztorysie, który zostanie opublikowany w dniu r. w poz. 203 ujęto m przewodu. W tej ilości jest zawarty przewód na połączenie głównego punktu dystrybucyjnego w budynku B z punktem dystrybucyjnym w budynku C. Pytanie 594: Instalacja teletechniczna: 214 d.2.4 KNR AT Montaż gniazd 2xRJ45 w gnieździe abonenckim lub panelu 374 szt. 204 d.2.4 KNR AT Układanie poziomego okablowania strukturalnego kabel FTP 4x2x0,5 kat.6 LSOH

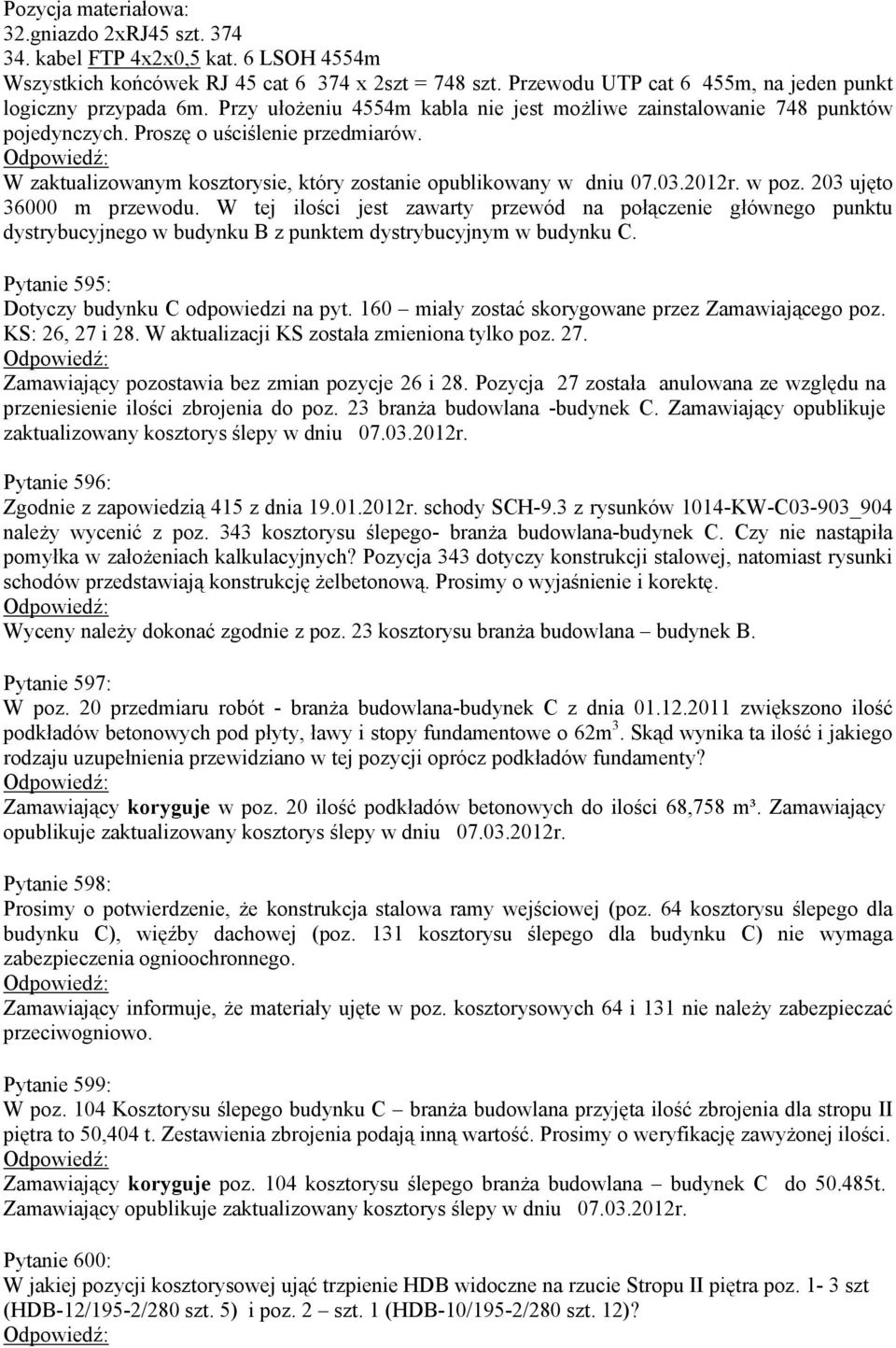

2 Pozycja materiałowa: 32.gniazdo 2xRJ45 szt kabel FTP 4x2x0,5 kat. 6 LSOH 4554m Wszystkich końcówek RJ 45 cat x 2szt = 748 szt. Przewodu UTP cat 6 455m, na jeden punkt logiczny przypada 6m. Przy ułożeniu 4554m kabla nie jest możliwe zainstalowanie 748 punktów pojedynczych. Proszę o uściślenie przedmiarów. W zaktualizowanym kosztorysie, który zostanie opublikowany w dniu r. w poz. 203 ujęto m przewodu. W tej ilości jest zawarty przewód na połączenie głównego punktu dystrybucyjnego w budynku B z punktem dystrybucyjnym w budynku C. Pytanie 595: Dotyczy budynku C odpowiedzi na pyt. 160 miały zostać skorygowane przez Zamawiającego poz. KS: 26, 27 i 28. W aktualizacji KS została zmieniona tylko poz. 27. Zamawiający pozostawia bez zmian pozycje 26 i 28. Pozycja 27 została anulowana ze względu na przeniesienie ilości zbrojenia do poz. 23 branża budowlana -budynek C. Zamawiający opublikuje zaktualizowany kosztorys ślepy w dniu r. Pytanie 596: Zgodnie z zapowiedzią 415 z dnia r. schody SCH-9.3 z rysunków 1014-KW-C03-903_904 należy wycenić z poz. 343 kosztorysu ślepego- branża budowlana-budynek C. Czy nie nastąpiła pomyłka w założeniach kalkulacyjnych? Pozycja 343 dotyczy konstrukcji stalowej, natomiast rysunki schodów przedstawiają konstrukcję żelbetonową. Prosimy o wyjaśnienie i korektę. Wyceny należy dokonać zgodnie z poz. 23 kosztorysu branża budowlana budynek B. Pytanie 597: W poz. 20 przedmiaru robót - branża budowlana-budynek C z dnia zwiększono ilość podkładów betonowych pod płyty, ławy i stopy fundamentowe o 62m 3. Skąd wynika ta ilość i jakiego rodzaju uzupełnienia przewidziano w tej pozycji oprócz podkładów fundamenty? Zamawiający koryguje w poz. 20 ilość podkładów betonowych do ilości 68,758 m³. Zamawiający opublikuje zaktualizowany kosztorys ślepy w dniu r. Pytanie 598: Prosimy o potwierdzenie, że konstrukcja stalowa ramy wejściowej (poz. 64 kosztorysu ślepego dla budynku C), więźby dachowej (poz. 131 kosztorysu ślepego dla budynku C) nie wymaga zabezpieczenia ognioochronnego. Zamawiający informuje, że materiały ujęte w poz. kosztorysowych 64 i 131 nie należy zabezpieczać przeciwogniowo. Pytanie 599: W poz. 104 Kosztorysu ślepego budynku C branża budowlana przyjęta ilość zbrojenia dla stropu II piętra to 50,404 t. Zestawienia zbrojenia podają inną wartość. Prosimy o weryfikację zawyżonej ilości. Zamawiający koryguje poz. 104 kosztorysu ślepego branża budowlana budynek C do t. Zamawiający opublikuje zaktualizowany kosztorys ślepy w dniu r. Pytanie 600: W jakiej pozycji kosztorysowej ująć trzpienie HDB widoczne na rzucie Stropu II piętra poz. 1-3 szt (HDB-12/195-2/280 szt. 5) i poz. 2 szt. 1 (HDB-10/195-2/280 szt. 12)?

3 W/wymienione trzpienie należy ująć w poz. 104 i 104 kosztorysu ślepego - branża budowlana - budynek C. Zamawiający opublikuje zaktualizowany kosztorys ślepy w dniu r. Pytanie 601: Dotyczy budynku C wg przedmiarów łączna ilość ław pod krawężniki proste i łukowe (poz. 294 i 295) wynosi 47,311 m3, natomiast łączna ilość krawężników betonowych prostych i łukowych (poz.296 i 297) wynosi 576,96 mb. W nakładach materiałowych na wykonanie ław i krawężników łukowych (poz.295 i 297) jest tylko Robocizna (jako dodatek za wykonanie łuków), brak natomiast Materiałów potrzebnych do wykonania powyższych robót. Prosimy o uzupełnienie nakładów Materiałowych w stosownych pozycjach KS. Zmawiający podtrzymuje rozliczenie nakładów na wykonanie ław krawężników łukowych stanowią one dodatek wyłącznie do R, natomiast materiał uwzględnia poz. 296 kosztorysu ślepego -branża budowlana-budynek C. Pytanie 602: Czy w przypadku braku danych aparatów i materiałów w przedmiarze i projekcie oferent może dowolnie przyjąć ich typy i producenta?. Wszystkie materiały i urządzenia należy przyjmować zgodnie z przedmiarem i DTR. Wykonawca może zastosować urządzenia zgodne z charakterystyką i parametrami określonymi w projekcie. Pytanie 603: Z uwagi na wynagrodzenie kosztorysowe prosimy o pilne wyjaśnienie rozbieżności pomiędzy projektem wykonawczym a zapisami w części II SIWZ Opis przedmiotu zamówienia, gdzie czytamy:.stolarka okienna: parter i I piętro aluminiowa, szklana zestawami dwuszynowymi termoizolacyjnymi, - II piętro i poddasze- okna PCV dwuszynowe z nawiewnikami, kolor szary (RAL 9006); szklenie zestawami dwuszynowymi termoizolacyjnymi, szkło bezbarwne W przedmiarze robót brak pozycji na wykonanie dostawy i montażu okien PCV z nawiewnikami. Prosimy o uściślenie jaki rodzaj stolarki okiennej należy przyjąć w wycenie oraz wprowadzenie stosownych zmian w kosztorysie ślepym a także uzupełnienie dokumentacji o zestawienie stolarki okiennej, zawierającej wszelkie niezbędne do prawidłowej wyceny parametry. Wszystkie okna zaprojektowano z aluminium i uwzględniono w projekcie rys. 16 A i 17 A z 29 lutego 2012r.oraz kosztorysie ślepym w dziale 5.2 poz. 218 do 232 branża budowlana -budynek C, który Zamawiający opublikuje w dniu r. Pytanie 604: W nawiązaniu do odpowiedzi z dn r. na pytanie 35 oraz zapisów w części II SIWZ Opis przedmiotu zamówienia, gdzie czytamy: Stolarka drzwiowa drzwi wewnętrzne płytowe okleinowane, - drzwi do WC i pomiędzy przedsionkami a POM. WC zaopatrzone w otwory wentylacyjne w dole skrzydła, - drzwi pożarowe drewniane lub stalowe o odporności 30, 60 i 90min., przeszklone z zamkami antypanicznymi, - drzwi wejściowe aluminiowe, przeszklone Prosimy o pilne uzupełnienie dokumentacji o zestawienie stolarki drzwiowej drewnianej oraz aluminiowej, gdyż zestawienie stolarki zamieszczone w dokumentacji oraz opis w przedmiarze robót uniemożliwia rzetelną wycenę stolarki. Z przedstawionych powyżej zapisów SIWZ wynika, że tylko drzwi wejściowe należy wykonać jako aluminiowe, co przeczy zapisom zawartym w dokumentacji projektowej i przedmiarze robót zamieszczonym w kosztorysie ślepym. Stolarkę uwzględniono w projekcie rys. 16 A i 17 A z 29 lutego 2012r. oraz kosztorysie ślepym w dziale 5.2 poz. 218 do 232 branża budowlana- budynek C, który Zamawiający opublikuje w dniu r. Pytanie 605:

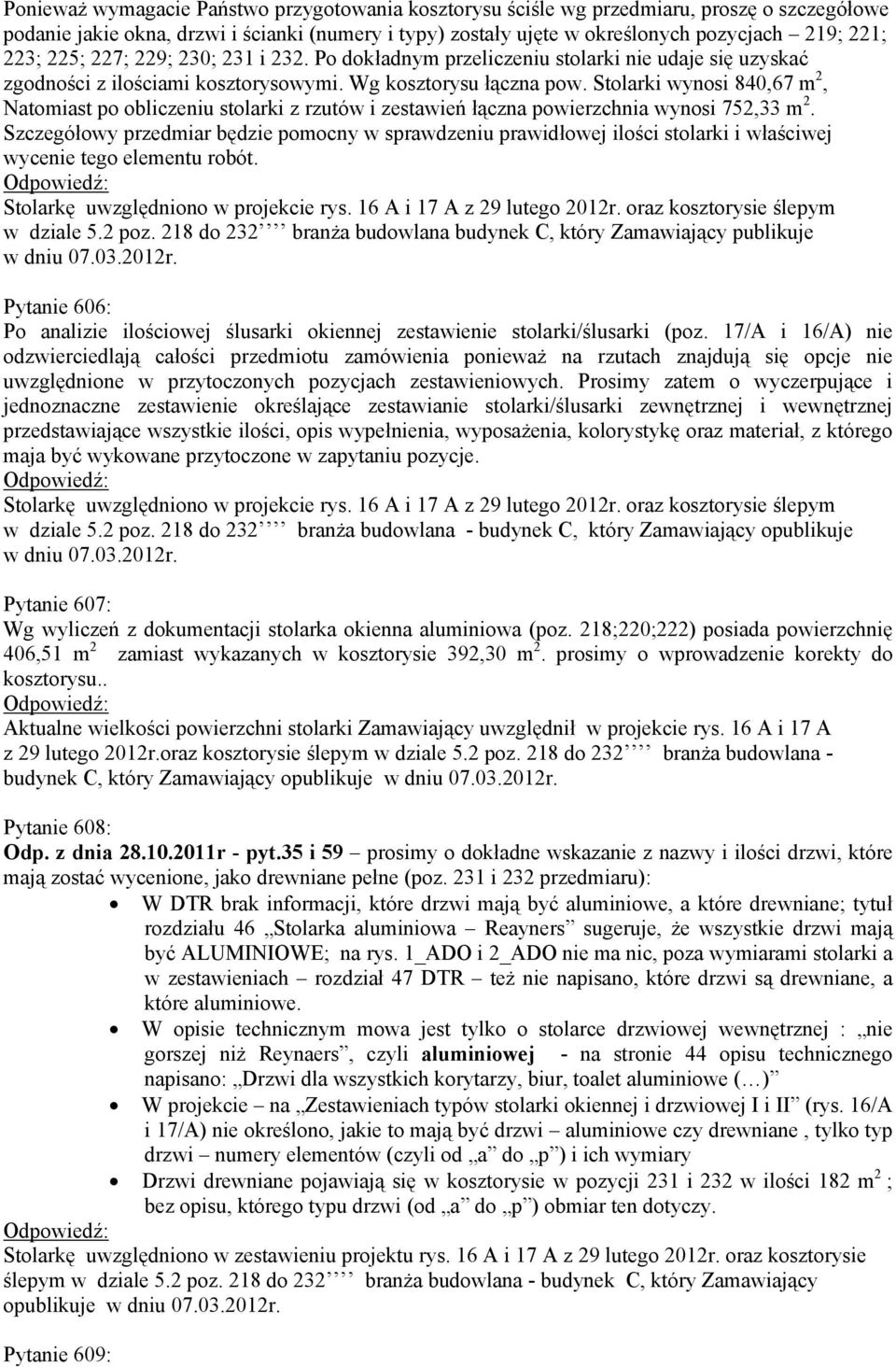

4 Ponieważ wymagacie Państwo przygotowania kosztorysu ściśle wg przedmiaru, proszę o szczegółowe podanie jakie okna, drzwi i ścianki (numery i typy) zostały ujęte w określonych pozycjach 219; 221; 223; 225; 227; 229; 230; 231 i 232. Po dokładnym przeliczeniu stolarki nie udaje się uzyskać zgodności z ilościami kosztorysowymi. Wg kosztorysu łączna pow. Stolarki wynosi 840,67 m 2, Natomiast po obliczeniu stolarki z rzutów i zestawień łączna powierzchnia wynosi 752,33 m 2. Szczegółowy przedmiar będzie pomocny w sprawdzeniu prawidłowej ilości stolarki i właściwej wycenie tego elementu robót. Stolarkę uwzględniono w projekcie rys. 16 A i 17 A z 29 lutego 2012r. oraz kosztorysie ślepym w dziale 5.2 poz. 218 do 232 branża budowlana budynek C, który Zamawiający publikuje w dniu r. Pytanie 606: Po analizie ilościowej ślusarki okiennej zestawienie stolarki/ślusarki (poz. 17/A i 16/A) nie odzwierciedlają całości przedmiotu zamówienia ponieważ na rzutach znajdują się opcje nie uwzględnione w przytoczonych pozycjach zestawieniowych. Prosimy zatem o wyczerpujące i jednoznaczne zestawienie określające zestawianie stolarki/ślusarki zewnętrznej i wewnętrznej przedstawiające wszystkie ilości, opis wypełnienia, wyposażenia, kolorystykę oraz materiał, z którego maja być wykowane przytoczone w zapytaniu pozycje. Stolarkę uwzględniono w projekcie rys. 16 A i 17 A z 29 lutego 2012r. oraz kosztorysie ślepym w dziale 5.2 poz. 218 do 232 branża budowlana - budynek C, który Zamawiający opublikuje w dniu r. Pytanie 607: Wg wyliczeń z dokumentacji stolarka okienna aluminiowa (poz. 218;220;222) posiada powierzchnię 406,51 m 2 zamiast wykazanych w kosztorysie 392,30 m 2. prosimy o wprowadzenie korekty do kosztorysu.. z 29 lutego 2012r.oraz kosztorysie ślepym w dziale 5.2 poz. 218 do 232 branża budowlana - budynek C, który Zamawiający opublikuje w dniu r. Pytanie 608: Odp. z dnia r - pyt.35 i 59 prosimy o dokładne wskazanie z nazwy i ilości drzwi, które mają zostać wycenione, jako drewniane pełne (poz. 231 i 232 przedmiaru): W DTR brak informacji, które drzwi mają być aluminiowe, a które drewniane; tytuł rozdziału 46 Stolarka aluminiowa Reayners sugeruje, że wszystkie drzwi mają być ALUMINIOWE; na rys. 1_ADO i 2_ADO nie ma nic, poza wymiarami stolarki a w zestawieniach rozdział 47 DTR też nie napisano, które drzwi są drewniane, a które aluminiowe. W opisie technicznym mowa jest tylko o stolarce drzwiowej wewnętrznej : nie gorszej niż Reynaers, czyli aluminiowej - na stronie 44 opisu technicznego napisano: Drzwi dla wszystkich korytarzy, biur, toalet aluminiowe ( ) W projekcie na Zestawieniach typów stolarki okiennej i drzwiowej I i II (rys. 16/A i 17/A) nie określono, jakie to mają być drzwi aluminiowe czy drewniane, tylko typ drzwi numery elementów (czyli od a do p ) i ich wymiary Drzwi drewniane pojawiają się w kosztorysie w pozycji 231 i 232 w ilości 182 m 2 ; bez opisu, którego typu drzwi (od a do p ) obmiar ten dotyczy. Stolarkę uwzględniono w zestawieniu projektu rys. 16 A i 17 A z 29 lutego 2012r. oraz kosztorysie ślepym w dziale 5.2 poz. 218 do 232 branża budowlana - budynek C, który Zamawiający opublikuje w dniu r. Pytanie 609:

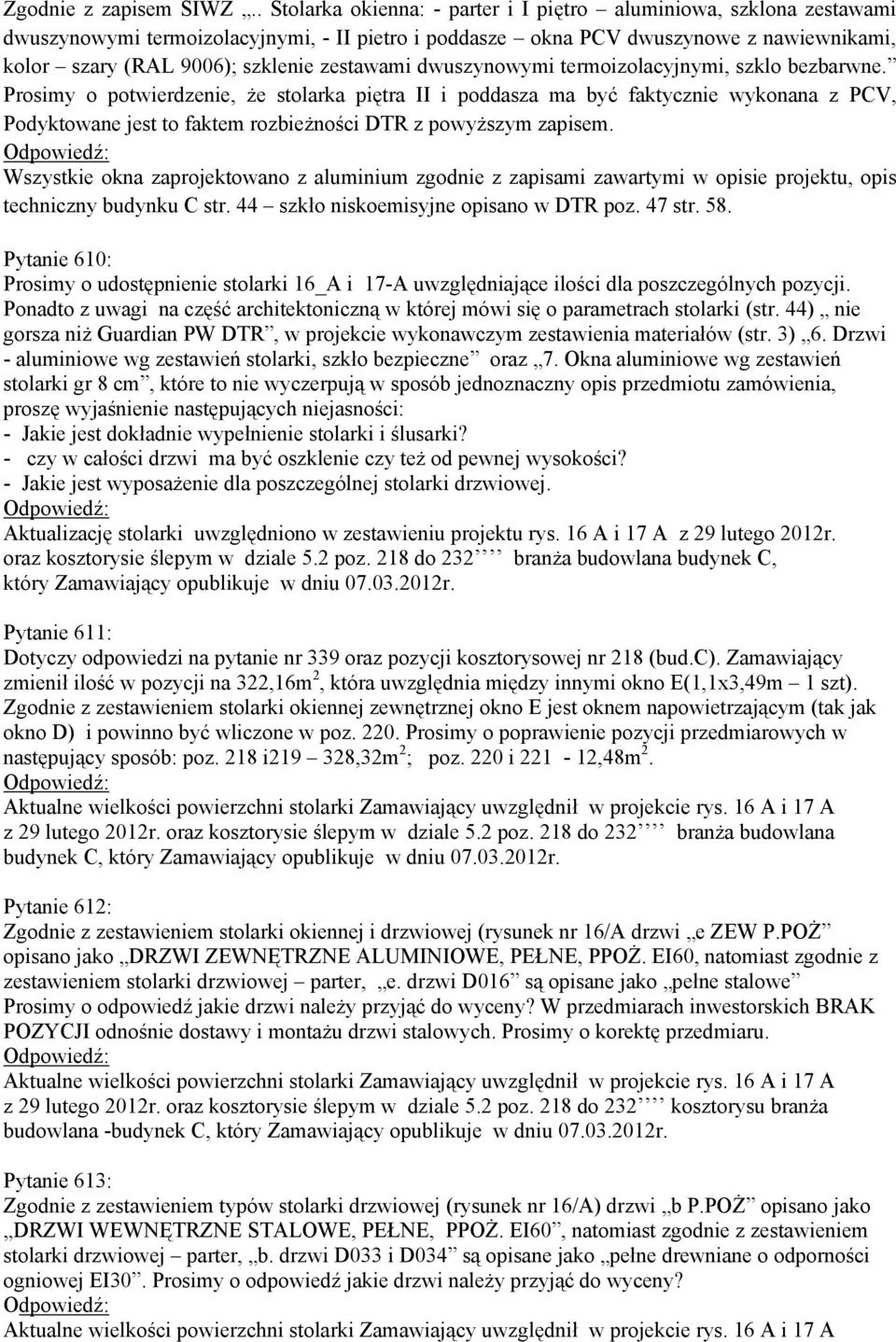

5 Zgodnie z zapisem SIWZ.. Stolarka okienna: - parter i I piętro aluminiowa, szklona zestawami dwuszynowymi termoizolacyjnymi, - II pietro i poddasze okna PCV dwuszynowe z nawiewnikami, kolor szary (RAL 9006); szklenie zestawami dwuszynowymi termoizolacyjnymi, szklo bezbarwne. Prosimy o potwierdzenie, że stolarka piętra II i poddasza ma być faktycznie wykonana z PCV, Podyktowane jest to faktem rozbieżności DTR z powyższym zapisem. Wszystkie okna zaprojektowano z aluminium zgodnie z zapisami zawartymi w opisie projektu, opis techniczny budynku C str. 44 szkło niskoemisyjne opisano w DTR poz. 47 str. 58. Pytanie 610: Prosimy o udostępnienie stolarki 16_A i 17-A uwzględniające ilości dla poszczególnych pozycji. Ponadto z uwagi na część architektoniczną w której mówi się o parametrach stolarki (str. 44) nie gorsza niż Guardian PW DTR, w projekcie wykonawczym zestawienia materiałów (str. 3) 6. Drzwi - aluminiowe wg zestawień stolarki, szkło bezpieczne oraz 7. Okna aluminiowe wg zestawień stolarki gr 8 cm, które to nie wyczerpują w sposób jednoznaczny opis przedmiotu zamówienia, proszę wyjaśnienie następujących niejasności: - Jakie jest dokładnie wypełnienie stolarki i ślusarki? - czy w całości drzwi ma być oszklenie czy też od pewnej wysokości? - Jakie jest wyposażenie dla poszczególnej stolarki drzwiowej. Aktualizację stolarki uwzględniono w zestawieniu projektu rys. 16 A i 17 A z 29 lutego 2012r. oraz kosztorysie ślepym w dziale 5.2 poz. 218 do 232 branża budowlana budynek C, który Zamawiający opublikuje w dniu r. Pytanie 611: Dotyczy odpowiedzi na pytanie nr 339 oraz pozycji kosztorysowej nr 218 (bud.c). Zamawiający zmienił ilość w pozycji na 322,16m 2, która uwzględnia między innymi okno E(1,1x3,49m 1 szt). Zgodnie z zestawieniem stolarki okiennej zewnętrznej okno E jest oknem napowietrzającym (tak jak okno D) i powinno być wliczone w poz Prosimy o poprawienie pozycji przedmiarowych w następujący sposób: poz. 218 i ,32m 2 ; poz. 220 i ,48m 2. z 29 lutego 2012r. oraz kosztorysie ślepym w dziale 5.2 poz. 218 do 232 branża budowlana budynek C, który Zamawiający opublikuje w dniu r. Pytanie 612: Zgodnie z zestawieniem stolarki okiennej i drzwiowej (rysunek nr 16/A drzwi e ZEW P.POŻ opisano jako DRZWI ZEWNĘTRZNE ALUMINIOWE, PEŁNE, PPOŻ. EI60, natomiast zgodnie z zestawieniem stolarki drzwiowej parter, e. drzwi D016 są opisane jako pełne stalowe Prosimy o odpowiedź jakie drzwi należy przyjąć do wyceny? W przedmiarach inwestorskich BRAK POZYCJI odnośnie dostawy i montażu drzwi stalowych. Prosimy o korektę przedmiaru. z 29 lutego 2012r. oraz kosztorysie ślepym w dziale 5.2 poz. 218 do 232 kosztorysu branża budowlana -budynek C, który Zamawiający opublikuje w dniu r. Pytanie 613: Zgodnie z zestawieniem typów stolarki drzwiowej (rysunek nr 16/A) drzwi b P.POŻ opisano jako DRZWI WEWNĘTRZNE STALOWE, PEŁNE, PPOŻ. EI60, natomiast zgodnie z zestawieniem stolarki drzwiowej parter, b. drzwi D033 i D034 są opisane jako pełne drewniane o odporności ogniowej EI30. Prosimy o odpowiedź jakie drzwi należy przyjąć do wyceny?

6 z 29 lutego 2012r. oraz kosztorysie ślepym w w dziale 5.2 poz. 218 do 232 branża budowlana - budynek C, który Zamawiający opublikuje w dniu r. Pytanie 614: Dot. Budynku C : Na podstawie nowych opisowych Zestawień stolarki drzwiowej, nowych zestawień stolarki nr 16/A i 17/A oraz nowych rzutów pięter wyliczyliśmy powierzchnie drzwi i ścianek. Wg naszych wyliczeń ilości przedstawiają się następująco: Poz. KS 224 i 225 ścianki i drzwi wewnętrzne aluminiowe = 59,85 m 2 Poz. KS 226 i 227 okna i drzwi aluminiowe zewnętrzne w poziomie parteru = 40,74 m 2 Poz. KS 228, 229 i 230 drzwi aluminiowe zewnętrzne i wewnętrzne o odporności pożarowej = 21, ,34 m 2 = 63,10 m 2 Na poz. 228 składają się poz. 229 = 21,76 m 2 i poz. 230 = 41,34 m 2 Poz. KS 231, 232 skrzydła drzwiowe płytowe wewnętrzne (rozumiemy drewniane pełne choć w kosztorysie poz.232 opisano te drzwi jako: skrzydła drzwiowe płytowe wewnętrzne ze szkłem bezpiecznym ) = 169,20 m 2 (nie uwzględnialiśmy w tym drzwi typu a, które są drzwiami związanymi ze ściankami działowymi Sanikab i są uwzględnione w obmiarze ścianek). Brak pozycji dotyczącej montażu i dostawy drzwi stalowych (w której pozycji należy je wycenić?): odporności EI30 = 24,60 m 2 odporności EI60 = 13,80 m 2 W powyższych wyliczeniach ujęto założenia z punktów: 2 do 6 jn. Razem powierzchnia drzwi i ścianek wg naszego wyliczenia wynosi : 371,29 m 2. Natomiast wg KS powierzchnia ta wynosi łącznie (od poz. 224 do poz. 232) :447,65 m 2 Jakie ilości i w których pozycjach należy przyjąć do wyceny? z 29 lutego 2012r. oraz kosztorysie ślepym w dziale 5.2 poz. 218 do 232 branża budowlana budynek C, który Zamawiający opublikuje w dniu r. Pytanie 615: W nowym opisowym Zestawieniu stolarki drzwiowej parter drzwi D033 i D034 opisano jako pełne drewniane EI30 typu b. Na rysunku 2/A opisano drzwi D033 jako EI30 a drzwi D034 bez odporności ogniowej. W Zestawieniu stolarki rys. 16/A 1 korekta przyjęto zasadę, że drzwi o odporności ogniowej są stalowe (nie drewniane) i określane są jako np. typ b.p.poż. Jakie drzwi należy przyjąć do wyceny i w której pozycji kosztorysu je wycenić? W wyliczeniach punkt 1 zostały one przez nas przyjęte jako: D033 drzwi stalowe EI 30 (typ b P.POŻ.) D034 drzwi drewniane (typ b) z 29 lutego 2012r.oraz kosztorysie ślepym w dziale 5.2 poz. 218 do 232 branża budowlana budynek C, który Zamawiający opublikuje w dniu r. Pytanie 616: W nowych opisowych zestawieniach stolarki drzwiowej oraz na nowym Zestawieniu stolarki rys. 16/A 1 korekta , drzwi typu f, do których należą drzwi D311, D222, D125, D035, opisano jako drzwi o wymiarach 180x200 cm. Natomiast na rysunkach rzutach kondygnacji drzwi te mają wymiar 180x300 cm. Jakie drzwi należy przyjąć do wyceny? W wyliczeniach punkt 1 zostały one przez nas przyjęte jako: drzwi aluminiowe o wymiarze 180x300 cm.

7 z 29 lutego 2012r.oraz kosztorysie ślepym w dziale 5.2 poz. 218 do 232 branża budowlana - budynek C, który Zamawiający opublikuje w dniu r. Pytanie 617: W nowym opisowym Zestawieniu stolarki drzwiowej poddasze podano, że drzwi D302 mają być typu c EI30 z przeszkleniem mlecznym. W nowym Zestawieniu stolarki rys. 16/A 1 korekta drzwi typu c P.POŻ. występują jako drzwi stalowe pełne. Jakie drzwi należy przyjąć do wyceny i w której pozycji kosztorysu je wycenić? W wyliczeniach punkt 1 zostały one przez nas przyjęte jako: drzwi stalowe pełne typu c P.POŻ. z 29 lutego 2012r. oraz kosztorysie ślepym w w dziale 5.2 poz. 218 do 232 branża budowlana - budynek C, który Zamawiający opublikuje w dniu r. W/w drzwi należy ująć w poz. 232 zaktualizowanego kosztorysu.

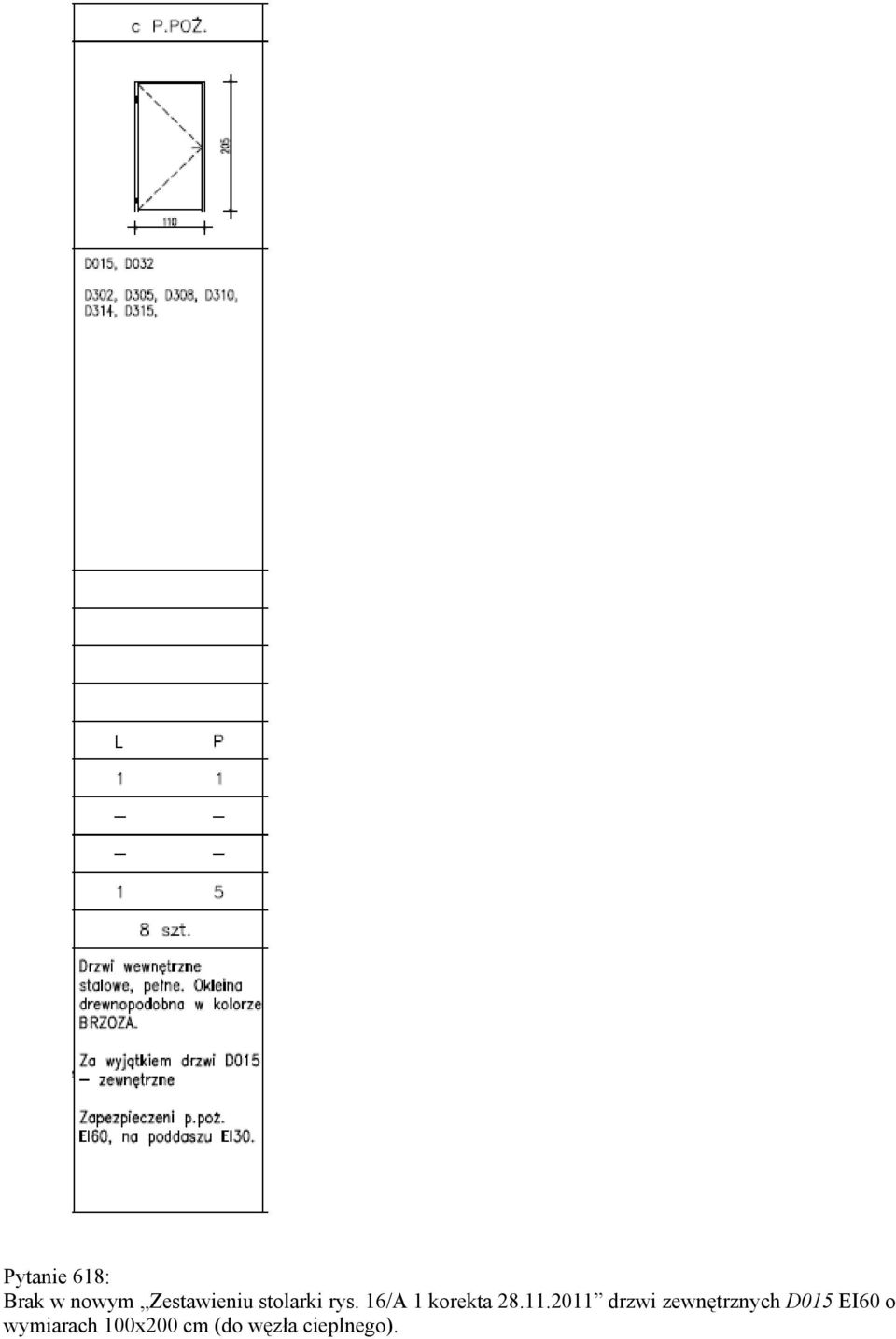

8 Pytanie 618: Brak w nowym Zestawieniu stolarki rys. 16/A 1 korekta drzwi zewnętrznych D015 EI60 o wymiarach 100x200 cm (do węzła cieplnego).

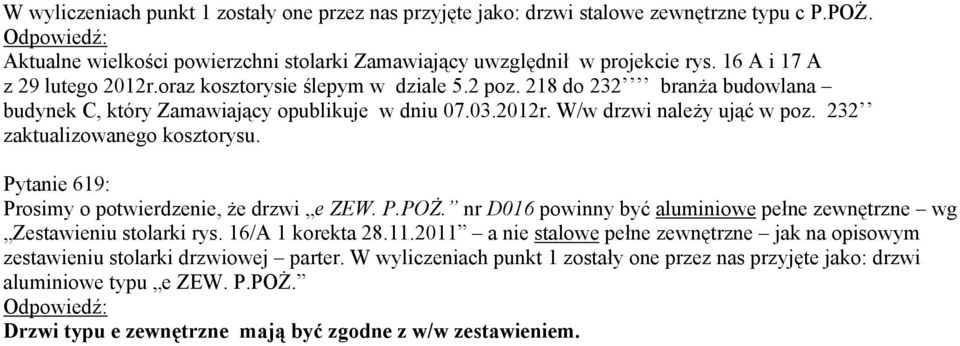

9 W wyliczeniach punkt 1 zostały one przez nas przyjęte jako: drzwi stalowe zewnętrzne typu c P.POŻ. z 29 lutego 2012r.oraz kosztorysie ślepym w dziale 5.2 poz. 218 do 232 branża budowlana budynek C, który Zamawiający opublikuje w dniu r. W/w drzwi należy ująć w poz. 232 zaktualizowanego kosztorysu. Pytanie 619: Prosimy o potwierdzenie, że drzwi e ZEW. P.POŻ. nr D016 powinny być aluminiowe pełne zewnętrzne wg Zestawieniu stolarki rys. 16/A 1 korekta a nie stalowe pełne zewnętrzne jak na opisowym zestawieniu stolarki drzwiowej parter. W wyliczeniach punkt 1 zostały one przez nas przyjęte jako: drzwi aluminiowe typu e ZEW. P.POŻ. Drzwi typu e zewnętrzne mają być zgodne z w/w zestawieniem.

10 Pytanie 620: W świetle otrzymanych w dniu r. zestawień i rysunków stolarki okiennej prosimy o korektę poz. 222 i 223 KS okna aluminiowe p.poż. : z 52,22 m 2 na 47,73 m 2.

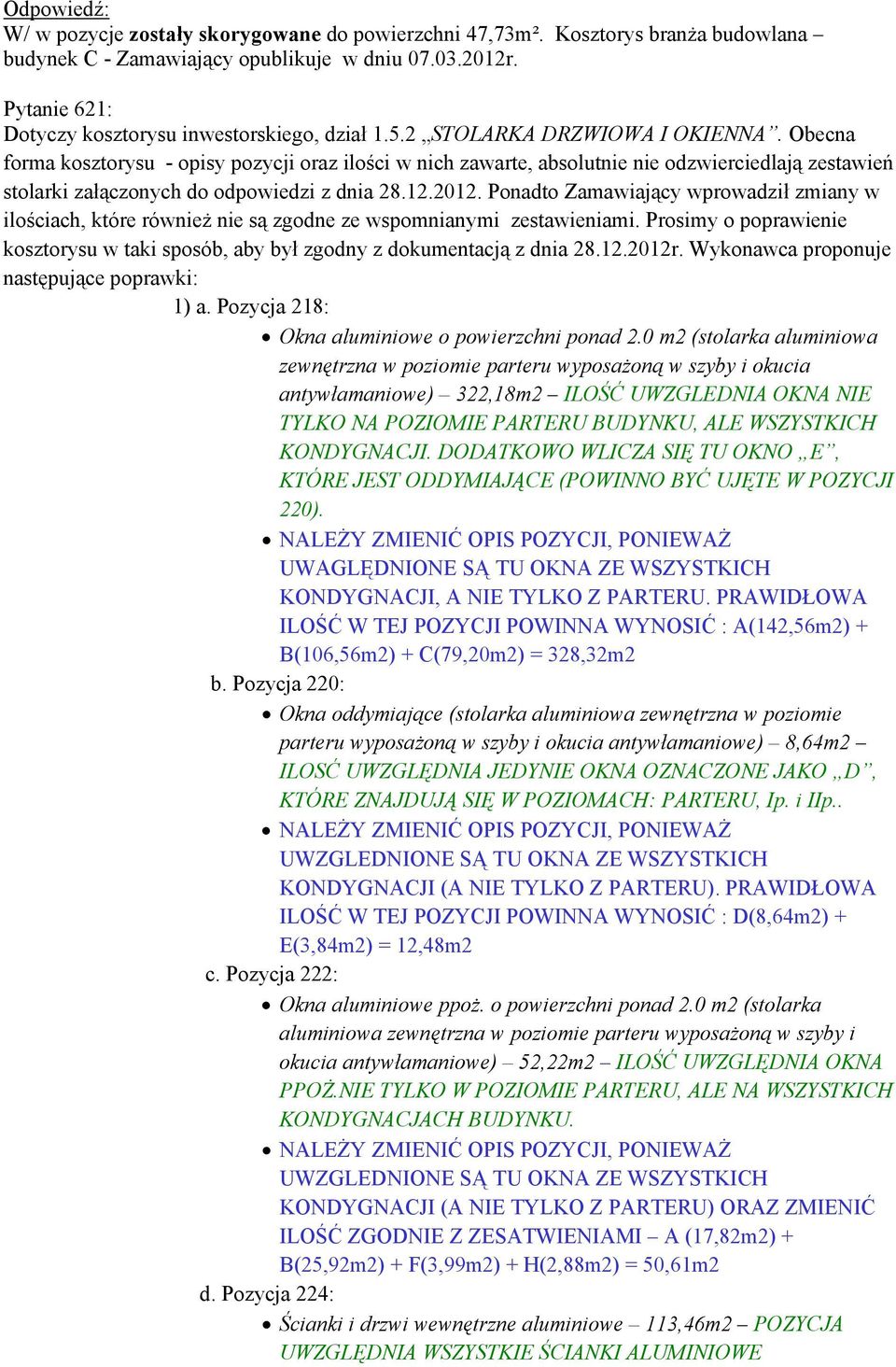

11 W/ w pozycje zostały skorygowane do powierzchni 47,73m². Kosztorys branża budowlana budynek C - Zamawiający opublikuje w dniu r. Pytanie 621: Dotyczy kosztorysu inwestorskiego, dział STOLARKA DRZWIOWA I OKIENNA. Obecna forma kosztorysu - opisy pozycji oraz ilości w nich zawarte, absolutnie nie odzwierciedlają zestawień stolarki załączonych do odpowiedzi z dnia Ponadto Zamawiający wprowadził zmiany w ilościach, które również nie są zgodne ze wspomnianymi zestawieniami. Prosimy o poprawienie kosztorysu w taki sposób, aby był zgodny z dokumentacją z dnia r. Wykonawca proponuje następujące poprawki: 1) a. Pozycja 218: Okna aluminiowe o powierzchni ponad 2.0 m2 (stolarka aluminiowa zewnętrzna w poziomie parteru wyposażoną w szyby i okucia antywłamaniowe) 322,18m2 ILOŚĆ UWZGLEDNIA OKNA NIE TYLKO NA POZIOMIE PARTERU BUDYNKU, ALE WSZYSTKICH KONDYGNACJI. DODATKOWO WLICZA SIĘ TU OKNO E, KTÓRE JEST ODDYMIAJĄCE (POWINNO BYĆ UJĘTE W POZYCJI 220). NALEŻY ZMIENIĆ OPIS POZYCJI, PONIEWAŻ UWAGLĘDNIONE SĄ TU OKNA ZE WSZYSTKICH KONDYGNACJI, A NIE TYLKO Z PARTERU. PRAWIDŁOWA ILOŚĆ W TEJ POZYCJI POWINNA WYNOSIĆ : A(142,56m2) + B(106,56m2) + C(79,20m2) = 328,32m2 b. Pozycja 220: Okna oddymiające (stolarka aluminiowa zewnętrzna w poziomie parteru wyposażoną w szyby i okucia antywłamaniowe) 8,64m2 ILOSĆ UWZGLĘDNIA JEDYNIE OKNA OZNACZONE JAKO D, KTÓRE ZNAJDUJĄ SIĘ W POZIOMACH: PARTERU, Ip. i IIp.. NALEŻY ZMIENIĆ OPIS POZYCJI, PONIEWAŻ UWZGLEDNIONE SĄ TU OKNA ZE WSZYSTKICH KONDYGNACJI (A NIE TYLKO Z PARTERU). PRAWIDŁOWA ILOŚĆ W TEJ POZYCJI POWINNA WYNOSIĆ : D(8,64m2) + E(3,84m2) = 12,48m2 c. Pozycja 222: Okna aluminiowe ppoż. o powierzchni ponad 2.0 m2 (stolarka aluminiowa zewnętrzna w poziomie parteru wyposażoną w szyby i okucia antywłamaniowe) 52,22m2 ILOŚĆ UWZGLĘDNIA OKNA PPOŻ.NIE TYLKO W POZIOMIE PARTERU, ALE NA WSZYSTKICH KONDYGNACJACH BUDYNKU. NALEŻY ZMIENIĆ OPIS POZYCJI, PONIEWAŻ UWZGLEDNIONE SĄ TU OKNA ZE WSZYSTKICH KONDYGNACJI (A NIE TYLKO Z PARTERU) ORAZ ZMIENIĆ ILOŚĆ ZGODNIE Z ZESATWIENIAMI A (17,82m2) + B(25,92m2) + F(3,99m2) + H(2,88m2) = 50,61m2 d. Pozycja 224: Ścianki i drzwi wewnętrzne aluminiowe 113,46m2 POZYCJA UWZGLĘDNIA WSZYSTKIE ŚCIANKI ALUMINIOWE

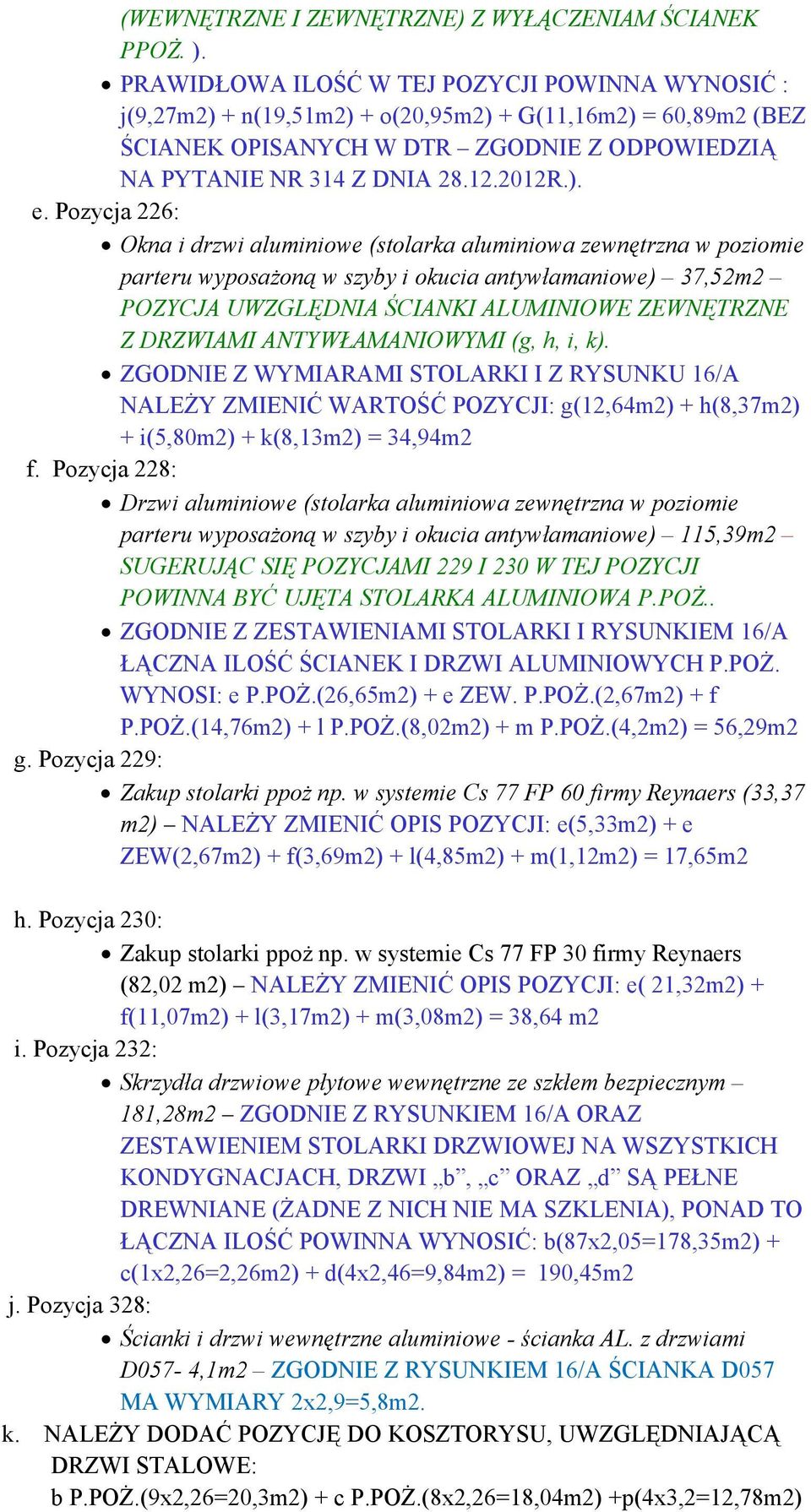

12 (WEWNĘTRZNE I ZEWNĘTRZNE) Z WYŁĄCZENIAM ŚCIANEK PPOŻ. ). PRAWIDŁOWA ILOŚĆ W TEJ POZYCJI POWINNA WYNOSIĆ : j(9,27m2) + n(19,51m2) + o(20,95m2) + G(11,16m2) = 60,89m2 (BEZ ŚCIANEK OPISANYCH W DTR ZGODNIE Z ODPOWIEDZIĄ NA PYTANIE NR 314 Z DNIA R.). e. Pozycja 226: Okna i drzwi aluminiowe (stolarka aluminiowa zewnętrzna w poziomie parteru wyposażoną w szyby i okucia antywłamaniowe) 37,52m2 POZYCJA UWZGLĘDNIA ŚCIANKI ALUMINIOWE ZEWNĘTRZNE Z DRZWIAMI ANTYWŁAMANIOWYMI (g, h, i, k). ZGODNIE Z WYMIARAMI STOLARKI I Z RYSUNKU 16/A NALEŻY ZMIENIĆ WARTOŚĆ POZYCJI: g(12,64m2) + h(8,37m2) + i(5,80m2) + k(8,13m2) = 34,94m2 f. Pozycja 228: Drzwi aluminiowe (stolarka aluminiowa zewnętrzna w poziomie parteru wyposażoną w szyby i okucia antywłamaniowe) 115,39m2 SUGERUJĄC SIĘ POZYCJAMI 229 I 230 W TEJ POZYCJI POWINNA BYĆ UJĘTA STOLARKA ALUMINIOWA P.POŻ.. ZGODNIE Z ZESTAWIENIAMI STOLARKI I RYSUNKIEM 16/A ŁĄCZNA ILOŚĆ ŚCIANEK I DRZWI ALUMINIOWYCH P.POŻ. WYNOSI: e P.POŻ.(26,65m2) + e ZEW. P.POŻ.(2,67m2) + f P.POŻ.(14,76m2) + l P.POŻ.(8,02m2) + m P.POŻ.(4,2m2) = 56,29m2 g. Pozycja 229: Zakup stolarki ppoż np. w systemie Cs 77 FP 60 firmy Reynaers (33,37 m2) NALEŻY ZMIENIĆ OPIS POZYCJI: e(5,33m2) + e ZEW(2,67m2) + f(3,69m2) + l(4,85m2) + m(1,12m2) = 17,65m2 h. Pozycja 230: Zakup stolarki ppoż np. w systemie Cs 77 FP 30 firmy Reynaers (82,02 m2) NALEŻY ZMIENIĆ OPIS POZYCJI: e( 21,32m2) + f(11,07m2) + l(3,17m2) + m(3,08m2) = 38,64 m2 i. Pozycja 232: Skrzydła drzwiowe płytowe wewnętrzne ze szkłem bezpiecznym 181,28m2 ZGODNIE Z RYSUNKIEM 16/A ORAZ ZESTAWIENIEM STOLARKI DRZWIOWEJ NA WSZYSTKICH KONDYGNACJACH, DRZWI b, c ORAZ d SĄ PEŁNE DREWNIANE (ŻADNE Z NICH NIE MA SZKLENIA), PONAD TO ŁĄCZNA ILOŚĆ POWINNA WYNOSIĆ: b(87x2,05=178,35m2) + c(1x2,26=2,26m2) + d(4x2,46=9,84m2) = 190,45m2 j. Pozycja 328: Ścianki i drzwi wewnętrzne aluminiowe - ścianka AL. z drzwiami D057-4,1m2 ZGODNIE Z RYSUNKIEM 16/A ŚCIANKA D057 MA WYMIARY 2x2,9=5,8m2. k. NALEŻY DODAĆ POZYCJĘ DO KOSZTORYSU, UWZGLĘDNIAJĄCĄ DRZWI STALOWE: b P.POŻ.(9x2,26=20,3m2) + c P.POŻ.(8x2,26=18,04m2) +p(4x3,2=12,78m2)

13 = 51,12m2 (w tej ilości zawierają się drzwi EI30 = 33,83m2 oraz EI60 = 17,29m2) na pytania od 1)a do 1)k: z 29 lutego 2012r. oraz kosztorysie ślepym w dziale 5.2 poz. 218 do 232 branża budowlana budynek C, który Zamawiający opublikuje w dniu r Uwaga: Wszelkie zagadnienia dotyczące stolarki okiennej i drzwiowej dotyczące pyt. 34, 35, 36, 40, 59, 177, 195, 207, 219, 241, 246, 257, 307, 308, 309, 310, 339, 340, 341, 342, 354 zostały uregulowane w aktualnych zestawieniach stolarki nr 16A i 17 A z 29 lutego 2012r. oraz w dziale 5.2 poz. 218 do 232 kosztorysu ślepego- branża budowlana budynek C, który Zamawiający opublikuje w dniu r Pytanie 622: DOT. PRZEDMIARU BUD. C poz. 233, 234, Uwzględniając odpowiedź na pytanie nr. 348 oraz 489 prosimy weryfikację i dokonanie korekty przedmiaru na następujące ilości: Poz ,94m2 (poz poz. 235) Poz ,61 m2 (pomieszczenia o nr. 0.05,6,7,9,13,19,20,21 1,1*1,2*8=10,56m2; pomieszczenia 0.22,34,35,36,38,39 9,35+10,47+10,47+9,54+4,8+11,48=56,11m2; 1.04,15,16,20,28,29 4+8,53+9,65+5,75+14,25+14,25= 56,43m2; 2.14,15,26,27 8,53+9,65+14,25+14,25=46,68m2; ,83m2) Poz. 235 bez zmian tj. 204,34m2 W/w pozycje kosztorysowe należy wycenić zgodnie z pozycjami 233, 234 i 235 kosztorysu branża budowlana- budynek C, który Zamawiający opublikuje w dniu r Pytanie 623: DOT. PRZEDMIARU BUD. C poz. 239, 240 uwzględniając odpowiedź na pytanie nr 489 prosimy o korektę przedmiaru do ilości 8468m2. Odpowiedź : Wyceny należy dokonać zgodnie z pozycją 239 i 240 kosztorysu ślepego branża budowlana - budynek C, który Zamawiający opublikuje w dniu r Pytanie 624: DOT. PRZEDMIARU BUD. C poz. 249, 250 uwzględniając odpowiedź na pytanie 485 oraz 487 prosimy o korektę przedmiaru w obu pozycjach do ilości 2980,42m2, ponieważ nie nastąpiła zmiana ilości w przedmiarze w dniu r. a pomieszczenia 0.02 i 0.28 mają powierzchnie równą 95,04m2. Odpowiedź : Zamawiający podaje, że w/w pomieszczenia są ujęte w przedmiarze.

14 Pytanie 625: DOT. PRZEDMIARU BUD. C poz. 258, 260, 265, 267 uwzględniając odpowiedź na pytanie 488 iż w pomieszczeniach składnice akt należy wycenić płytki gres 29,7x29,7cm prosimy o korektę przedmiaru w następujących ilościach: Poz ,17m2 Poz ,10 m2 Poz ,61m2 Poz ,71 m2 Odpowiedź : Aktualne wielkości powierzchni posadzek Zamawiający uwzględnił w projekcie na nowych rzutach w projekcie oraz kosztorysie ślepym w dziale 5.8 POSADZKI poz. od 252 do 271 branża budowlana - budynek C, który Zamawiający opublikuje w dniu r. Pytanie 626: DOT. PRZEDMIARU BUD. C poz.189 Zamawiający dodając pozycję odnośnie wełny NRO na elewacji zmniejszył tym samym ilość styropianu w pozycji 189 co jest dużym błędem ponieważ ilość ta jest właściwa i powinna wynosić 951,018m2. Prosimy o korektę przedmiaru. Odpowiedź : Zamawiający dokonał korekty odnośnie wełny NRO w poz. 189, w zaktualizowanym kosztorysie ślepym, który Zamawiający opublikuje w dniu r. Pytanie 627: DOT. PRZEDMIARU BUD. C poz.192 Prosimy o korektę przedmiaru na 573mb ponieważ ochrona narożników wypukłych występuje jedynie w poz. 192 nie uwzględniając wszystkich otworów. Odpowiedź : Należy wycenić zgodnie poz. 192 kosztorysu branża budowlana - budynek C. Pytanie 628: DOT. PRZEDMIARU BUD. C poz.193, 194 Prosimy o korektę przedmiaru w obu pozycjach na 951,018m2 ponieważ wyprawy tynkarskiej jest tyle samo co siatki na ścianach. Ponadto nie ma pozycji w przedmiarze na tynkowanie ościeży prosimy o dodanie stosownej pozycji. Wyceny należy dokonać zgodnie z poz. 193 i 194 kosztorysu ślepego branża budowlana - budynek C. Zamawiający przedłuża termin składania ofert do dnia : r.; do godz. 11:00 Miejsce składania ofert: Sekretariat Zakładu Ubezpieczeń Społecznych II Oddział w Poznaniu, ul. Starołęcka 31 w pokoju 102 (sekretariat) I piętro budynek A.

15 Otwarcie ofert w dniu: r. o godz.11:15 w II Oddziale Zakładu Ubezpieczeń Społecznych w Poznaniu, ul. Starołęcka 31, w pokoju nr 108 sala konferencyjna (I piętro budynku A). Od momentu publikacji wyjaśnień do treści SIWZ zamawiający jak i wykonawca są związani ich treścią.
