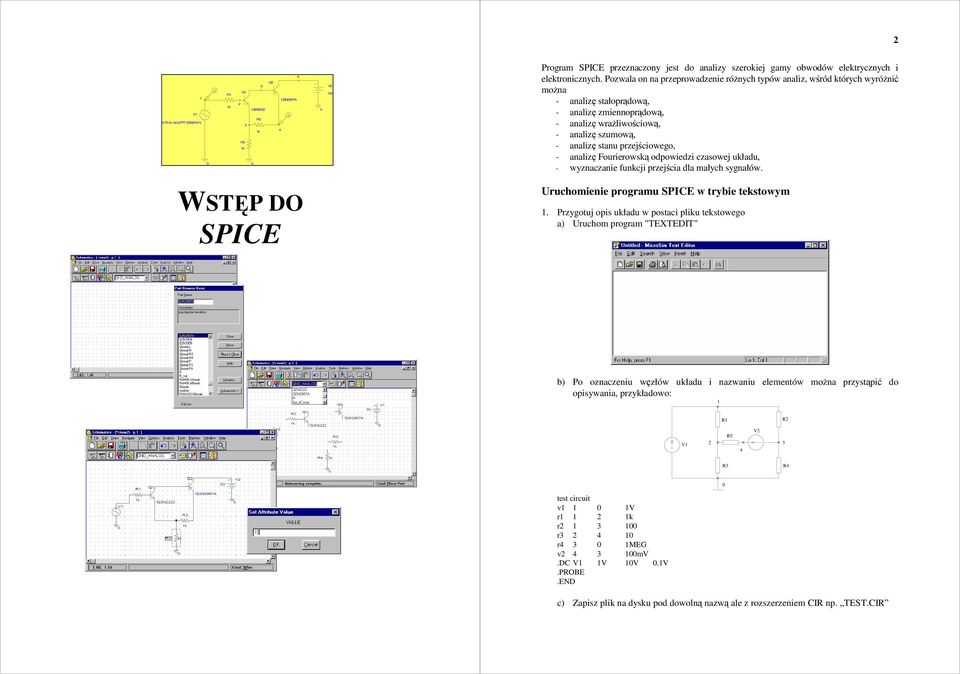

1 .7.sin(*Pi*Hz*t) R Q Q QN QN97A Program SPICE przeznaczony jest do analizy szerokiej gamy obwodów elektrycznych i elektronicznych. Pozwala on na przeprowadzenie różnych typów analiz, wśród których wyróżnić można analizę stałoprądową, analizę zmiennoprądową, analizę wrażliwościową, analizę szumową, analizę stanu przejściowego, analizę Fourierowską odpowiedzi czasowej układu, wyznaczanie funkcji przejścia dla małych sygnałów. WSTĘP DO SPICE Uruchomienie programu SPICE w trybie tekstowym. Przygotuj opis układu w postaci pliku tekstowego a) Uruchom program "TEXTEDIT" b) Po oznaczeniu węzłów układu i nazwaniu elementów można przystąpić do opisywania, przykładowo: R R R test circuit v r r r r MEG v m.dc..probe.end c) Zapisz plik na dysku pod dowolną nazwą ale z rozszerzeniem CIR np. TEST.CIR

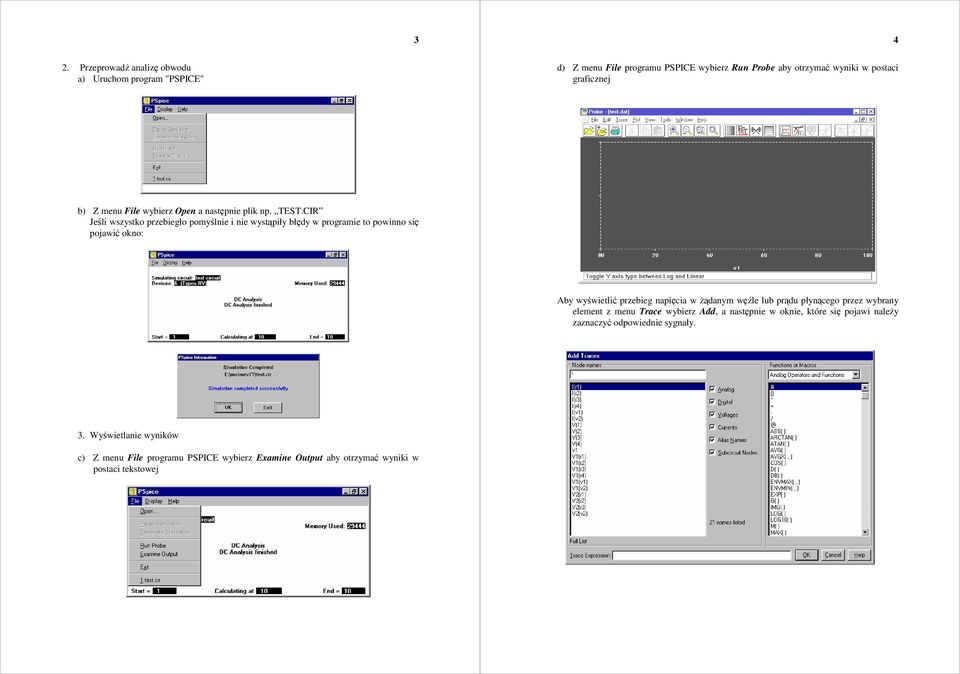

2 . Przeprowadź analizę obwodu a) Uruchom program "PSPICE" d) Z menu File programu PSPICE wybierz Run Probe aby otrzymać wyniki w postaci graficznej b) Z menu File wybierz Open a następnie plik np. TEST.CIR Jeśli wszystko przebiegło pomyślnie i nie wystąpiły błędy w programie to powinno się pojawić okno: Aby wyświetlić przebieg napięcia w żądanym węźle lub prądu płynącego przez wybrany element z menu Trace wybierz Add, a następnie w oknie, które się pojawi należy zaznaczyć odpowiednie sygnały.. Wyświetlanie wyników c) Z menu File programu PSPICE wybierz Examine Output aby otrzymać wyniki w postaci tekstowej

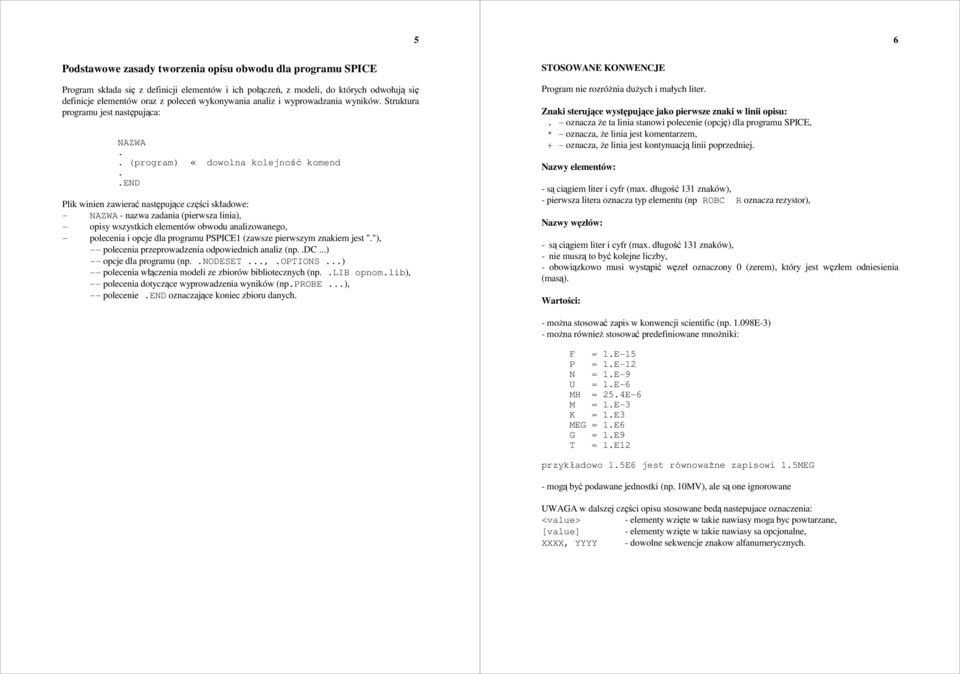

3 Podstawowe zasady tworzenia opisu obwodu dla programu SPICE Program składa się z definicji elementów i ich połączeń, z modeli, do których odwołują się definicje elementów oraz z poleceń wykonywania analiz i wyprowadzania wyników. Struktura programu jest następująca: NAZWA.. (program) «dowolna kolejność komend..end Plik winien zawierać następujące części składowe: NAZWA nazwa zadania (pierwsza linia), opisy wszystkich elementów obwodu analizowanego, polecenia i opcje dla programu PSPICE (zawsze pierwszym znakiem jest "."), polecenia przeprowadzenia odpowiednich analiz (np..dc...) opcje dla programu (np..nodeset...,.options...) polecenia włączenia modeli ze zbiorów bibliotecznych (np..lib opnom.lib), polecenia dotyczące wyprowadzenia wyników (np.probe...), polecenie.end oznaczające koniec zbioru danych. STOSOWANE KONWENCJE Program nie rozróżnia dużych i małych liter. Znaki sterujące występujące jako pierwsze znaki w linii opisu:. oznacza że ta linia stanowi polecenie (opcję) dla programu SPICE, * oznacza, że linia jest komentarzem, oznacza, że linia jest kontynuacją linii poprzedniej. Nazwy elementów: są ciągiem liter i cyfr (max. długość znaków), pierwsza litera oznacza typ elementu (np ROBC R oznacza rezystor), Nazwy węzłów: są ciągiem liter i cyfr (max. długość znaków), nie muszą to być kolejne liczby, obowiązkowo musi wystąpić węzeł oznaczony (zerem), który jest węzłem odniesienia (masą). Wartości: można stosować zapis w konwencji scientific (np..98e) można również stosować predefiniowane mnożniki: F =.E P =.E N =.E9 U =.E MH =.E M =.E K =.E MEG =.E G =.E9 T =.E przykładowo.e jest równoważne zapisowi.meg mogą być podawane jednostki (np. M), ale są one ignorowane UWAGA w dalszej części opisu stosowane bedą nastepujace oznaczenia: <value> elementy wzięte w takie nawiasy moga byc powtarzane, [value] elementy wzięte w takie nawiasy sa opcjonalne, XXXX, YYYY dowolne sekwencje znakow alfanumerycznych.

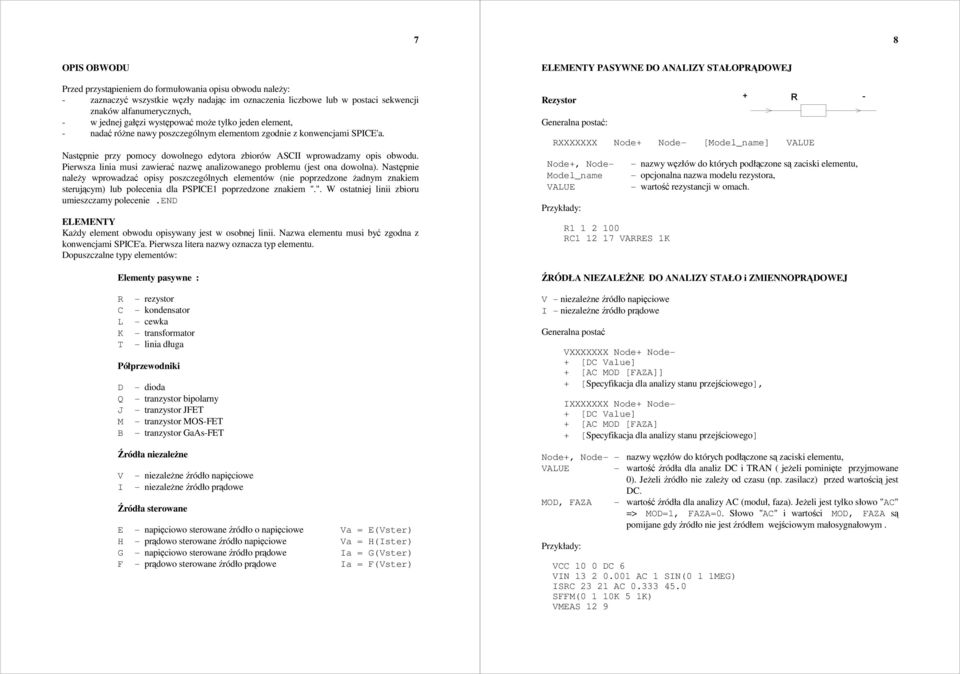

4 7 8 OPIS OBWODU Przed przystąpieniem do formułowania opisu obwodu należy: zaznaczyć wszystkie węzły nadając im oznaczenia liczbowe lub w postaci sekwencji znaków alfanumerycznych, w jednej gałęzi występować może tylko jeden element, nadać różne nawy poszczególnym elementom zgodnie z konwencjami SPICE'a. Następnie przy pomocy dowolnego edytora zbiorów ASCII wprowadzamy opis obwodu. Pierwsza linia musi zawierać nazwę analizowanego problemu (jest ona dowolna). Następnie należy wprowadzać opisy poszczególnych elementów (nie poprzedzone żadnym znakiem sterującym) lub polecenia dla PSPICE poprzedzone znakiem ".". W ostatniej linii zbioru umieszczamy polecenie.end ELEMENTY Każdy element obwodu opisywany jest w osobnej linii. Nazwa elementu musi być zgodna z konwencjami SPICE'a. Pierwsza litera nazwy oznacza typ elementu. Dopuszczalne typy elementów: Elementy pasywne : R rezystor C kondensator L cewka K transformator T linia długa Półprzewodniki D dioda Q tranzystor bipolarny J tranzystor JFET M tranzystor MOSFET B tranzystor GaAsFET ELEMENTY PASYWNE DO ANALIZY STAŁOPRĄDOWEJ Rezystor Generalna postać: RXXXXXXX Node Node [Model_name] ALUE Node, Node nazwy węzłów do których podłączone są zaciski elementu, Model_name opcjonalna nazwa modelu rezystora, ALUE wartość rezystancji w omach. Przykłady: R RC 7 ARRES K ŹRÓDŁA NIEZALEŻNE DO ANALIZY STAŁO i ZMIENNOPRĄDOWEJ niezależne źródło napięciowe I niezależne źródło prądowe Generalna postać XXXXXXX Node Node [DC alue] [AC MOD [FAZA]] [Specyfikacja dla analizy stanu przejściowego], IXXXXXXX Node Node [DC alue] [AC MOD [FAZA] [Specyfikacja dla analizy stanu przejściowego] Źródła niezależne niezależne źródło napięciowe I niezależne źródło prądowe Źródła sterowane E napięciowo sterowane źródło o napięciowe H prądowo sterowane źródło napięciowe G napięciowo sterowane źródło prądowe F prądowo sterowane źródło prądowe a = E(ster) a = H(Ister) Ia = G(ster) Ia = F(ster) Node, Node nazwy węzłów do których podłączone są zaciski elementu, ALUE wartość źródła dla analiz DC i TRAN ( jeżeli pominięte przyjmowane ). Jeżeli źródło nie zależy od czasu (np. zasilacz) przed wartością jest DC. MOD, FAZA wartość źródła dla analizy AC (moduł, faza). Jeżeli jest tylko słowo "AC" => MOD=, FAZA=. Słowo "AC" i wartości MOD, FAZA są pomijane gdy źródło nie jest źródłem wejściowym małosygnałowym. Przykłady: CC DC IN. AC SIN( MEG) ISRC AC.. SFFM( K K) MEAS 9

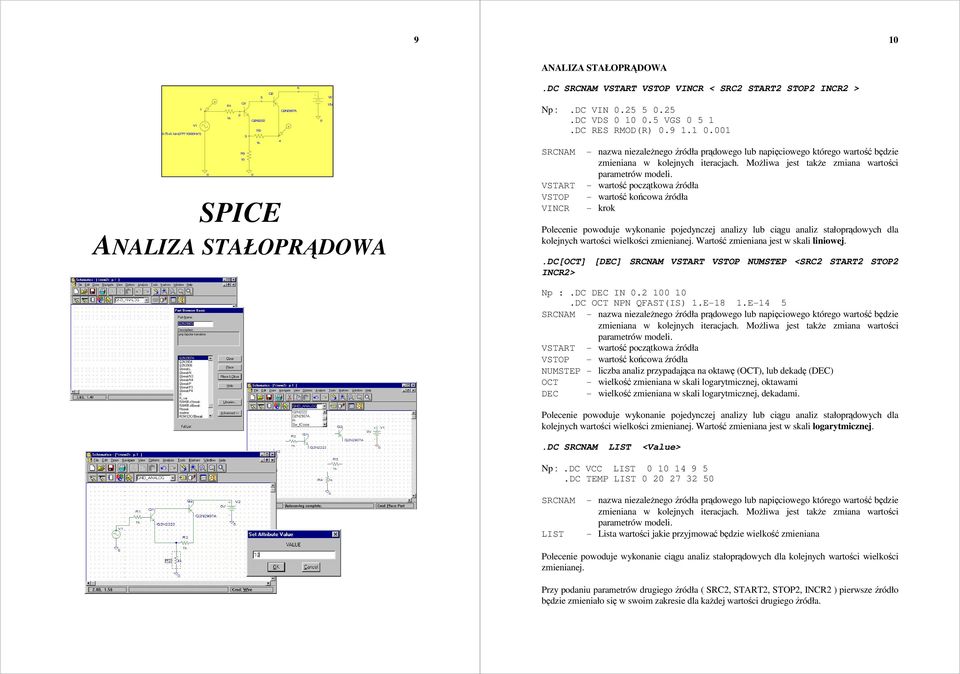

5 9 ANALIZA STAŁOPRĄDOWA.7.sin(*Pi*Hz*t) R SPICE ANALIZA STAŁOPRĄDOWA Q QN Q QN97A.DC SRCNAM START STOP INCR < SRC START STOP INC > Np :.DC IN...DC DS. GS.DC RES RMOD(R).9.. SRCNAM nazwa niezależnego źródła prądowego lub napięciowego którego wartość będzie zmieniana w kolejnych iteracjach. Możliwa jest także zmiana wartości parametrów modeli. START wartość początkowa źródła STOP wartość końcowa źródła INCR krok Polecenie powoduje wykonanie pojedynczej analizy lub ciągu analiz stałoprądowych dla kolejnych wartości wielkości zmienianej. Wartość zmieniana jest w skali liniowej..dc[oct] [DEC] SRCNAM START STOP NUMSTEP <SRC START STOP INC> Np :.DC DEC IN..DC OCT NPN QFAST(IS).E8.E SRCNAM nazwa niezależnego źródła prądowego lub napięciowego którego wartość będzie zmieniana w kolejnych iteracjach. Możliwa jest także zmiana wartości parametrów modeli. START wartość początkowa źródła STOP wartość końcowa źródła NUMSTEP liczba analiz przypadająca na oktawę (OCT), lub dekadę (DEC) OCT wielkość zmieniana w skali logarytmicznej, oktawami DEC wielkość zmieniana w skali logarytmicznej, dekadami. Polecenie powoduje wykonanie pojedynczej analizy lub ciągu analiz stałoprądowych dla kolejnych wartości wielkości zmienianej. Wartość zmieniana jest w skali logarytmicznej..dc SRCNAM LIST <alue> Np :.DC CC LIST 9.DC TEMP LIST 7 SRCNAM nazwa niezależnego źródła prądowego lub napięciowego którego wartość będzie zmieniana w kolejnych iteracjach. Możliwa jest także zmiana wartości parametrów modeli. LIST Lista wartości jakie przyjmować będzie wielkość zmieniana Polecenie powoduje wykonanie ciągu analiz stałoprądowych dla kolejnych wartości wielkości zmienianej. Przy podaniu parametrów drugiego źródła ( SRC, START, STOP, INC ) pierwsze źródło będzie zmieniało się w swoim zakresie dla każdej wartości drugiego źródła.

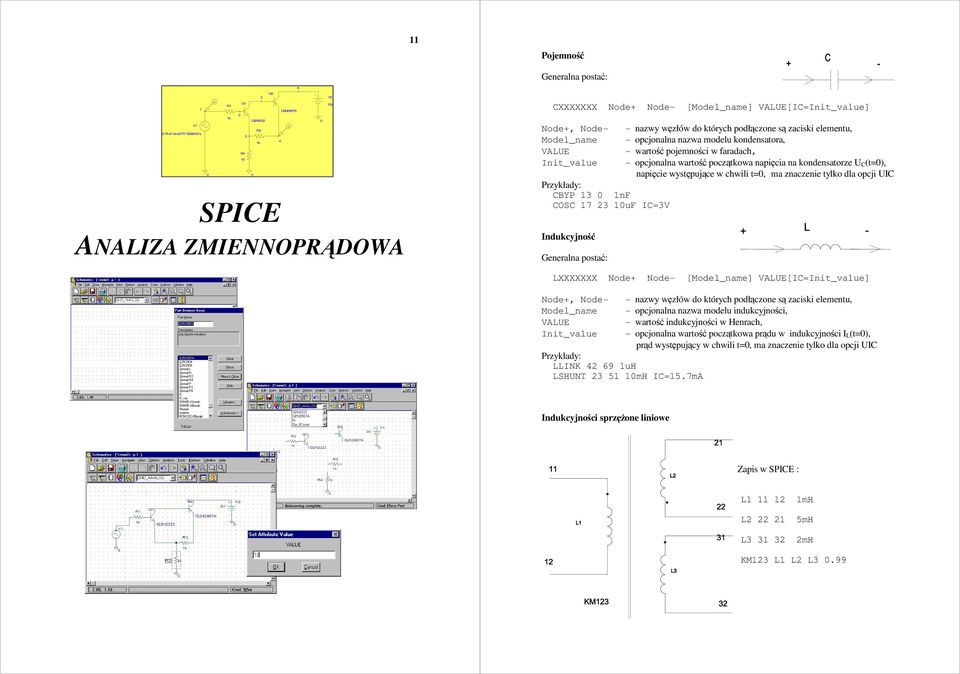

6 Pojemność Generalna postać:.7.sin(*pi*hz*t) R SPICE ANALIZA ZMIENNOPRĄDOWA Q QN Q QN97A CXXXXXXX Node Node [Model_name] ALUE[IC=Init_value] Node, Node nazwy węzłów do których podłączone są zaciski elementu, Model_name opcjonalna nazwa modelu kondensatora, ALUE wartość pojemności w faradach, Init_value opcjonalna wartość początkowa napięcia na kondensatorze U C (t=), napięcie występujące w chwili t=, ma znaczenie tylko dla opcji UIC Przykłady: CBYP nf COSC 7 uf IC= Indukcyjność Generalna postać: LXXXXXXX Node Node [Model_name] ALUE[IC=Init_value] Node, Node nazwy węzłów do których podłączone są zaciski elementu, Model_name opcjonalna nazwa modelu indukcyjności, ALUE wartość indukcyjności w Henrach, Init_value opcjonalna wartość początkowa prądu w indukcyjności I L (t=), prąd występujący w chwili t=, ma znaczenie tylko dla opcji UIC Przykłady: LLINK 9 uh LSHUNT mh IC=.7mA Indukcyjności sprzężone liniowe Zapis w SPICE : L mh L mh L mh KM L L L.99

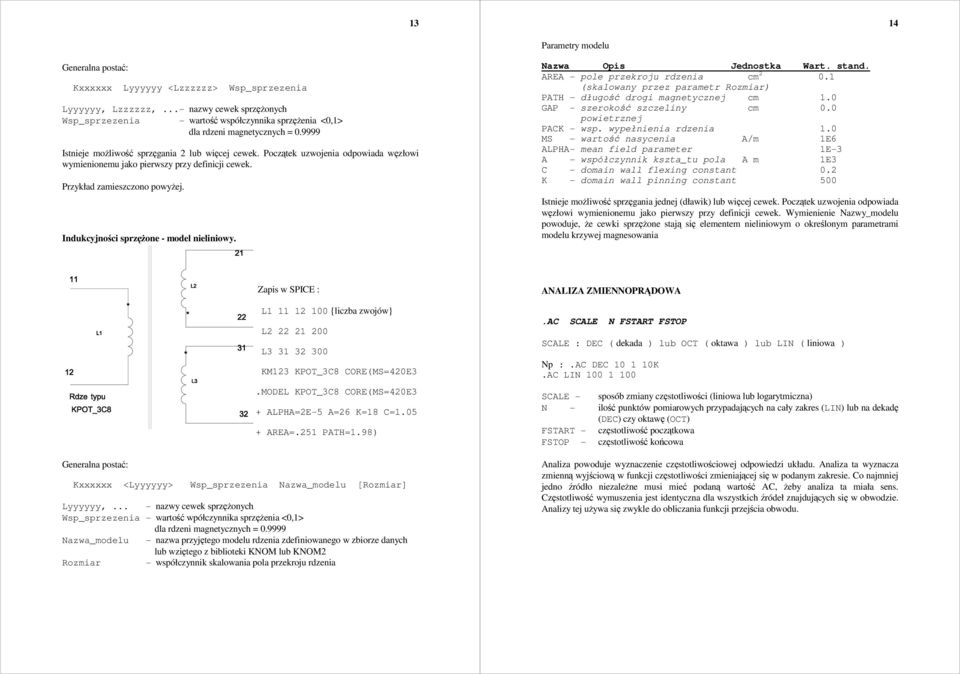

7 Parametry modelu Generalna postać: Kxxxxxx Lyyyyyy <Lzzzzzz> Wsp_sprzezenia Lyyyyyy, Lzzzzzz,... nazwy cewek sprzężonych Wsp_sprzezenia wartość współczynnika sprzężenia <,> dla rdzeni magnetycznych =.9999 Istnieje możliwość sprzęgania lub więcej cewek. Początek uzwojenia odpowiada węzłowi wymienionemu jako pierwszy przy definicji cewek. Przykład zamieszczono powyżej. Indukcyjności sprzężone model nieliniowy. Nazwa Opis Jednostka Wart. stand. AREA pole przekroju rdzenia cm. (skalowany przez parametr Rozmiar) PATH długość drogi magnetycznej cm. GAP szerokość szczeliny cm. powietrznej PACK wsp. wypełnienia rdzenia. MS wartość nasycenia A/m E ALPHA mean field parameter E A współczynnik kszta_tu pola A m E C domain wall flexing constant. K domain wall pinning constant Istnieje możliwość sprzęgania jednej (dławik) lub więcej cewek. Początek uzwojenia odpowiada węzłowi wymienionemu jako pierwszy przy definicji cewek. Wymienienie Nazwy_modelu powoduje, że cewki sprzężone stają się elementem nieliniowym o określonym parametrami modelu krzywej magnesowania Generalna postać: Zapis w SPICE : L {liczba zwojów} L L KM KPOT_C8 CORE(MS=E.MODEL KPOT_C8 CORE(MS=E ALPHA=E A= K=8 C=. AREA=. PATH=.98) Kxxxxxx <Lyyyyyy> Wsp_sprzezenia Nazwa_modelu [Rozmiar] Lyyyyyy,... nazwy cewek sprzężonych Wsp_sprzezenia wartość wpółczynnika sprzężenia <,> dla rdzeni magnetycznych =.9999 Nazwa_modelu nazwa przyjętego modelu rdzenia zdefiniowanego w zbiorze danych lub wziętego z biblioteki KNOM lub KNOM Rozmiar współczynnik skalowania pola przekroju rdzenia ANALIZA ZMIENNOPRĄDOWA.AC SCALE N FSTART FSTOP SCALE : DEC ( dekada ) lub OCT ( oktawa ) lub LIN ( liniowa ) Np :.AC DEC K.AC LIN SCALE N FSTART FSTOP sposób zmiany częstotliwości (liniowa lub logarytmiczna) ilość punktów pomiarowych przypadających na cały zakres (LIN) lub na dekadę (DEC) czy oktawę (OCT) częstotliwość początkowa częstotliwość końcowa Analiza powoduje wyznaczenie częstotliwościowej odpowiedzi układu. Analiza ta wyznacza zmienną wyjściową w funkcji częstotliwości zmieniającej się w podanym zakresie. Co najmniej jedno źródło niezależne musi mieć podaną wartość AC, żeby analiza ta miała sens. Częstotliwość wymuszenia jest identyczna dla wszystkich źródeł znajdujących się w obwodzie. Analizy tej używa się zwykle do obliczania funkcji przejścia obwodu.

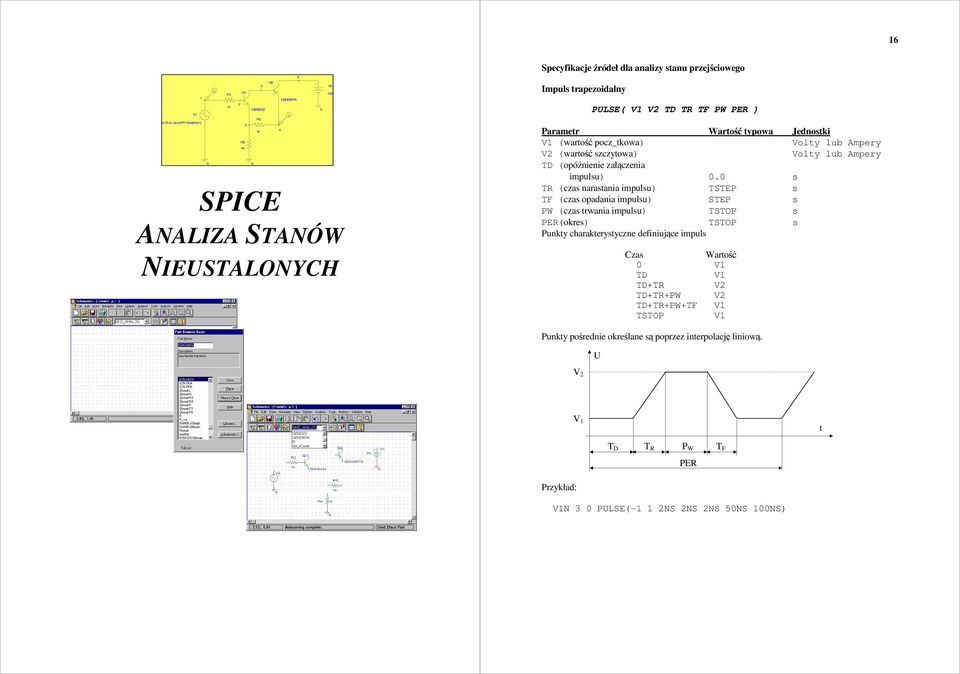

8 Specyfikacje źródeł dla analizy stanu przejściowego.7.sin(*pi*hz*t) R QN SPICE ANALIZA STANÓW NIEUSTALONYCH Q Q QN97A Impuls trapezoidalny PULSE( TD TR TF PW PER ) Parametr Wartość typowa Jednostki (wartość pocz_tkowa) olty lub Ampery (wartość szczytowa) olty lub Ampery TD (opóźnienie załączenia impulsu). s TR (czas narastania impulsu) TSTEP s TF (czas opadania impulsu) STEP s PW (czas trwania impulsu) TSTOP s PER(okres) TSTOP s Punkty charakterystyczne definiujące impuls Czas Wartość TD TDTR TDTRPW TDTRPWTF TSTOP Punkty pośrednie określane są poprzez interpolację liniową. U t T D T R P W T F PER Przykład: IN PULSE( NS NS NS NS NS)

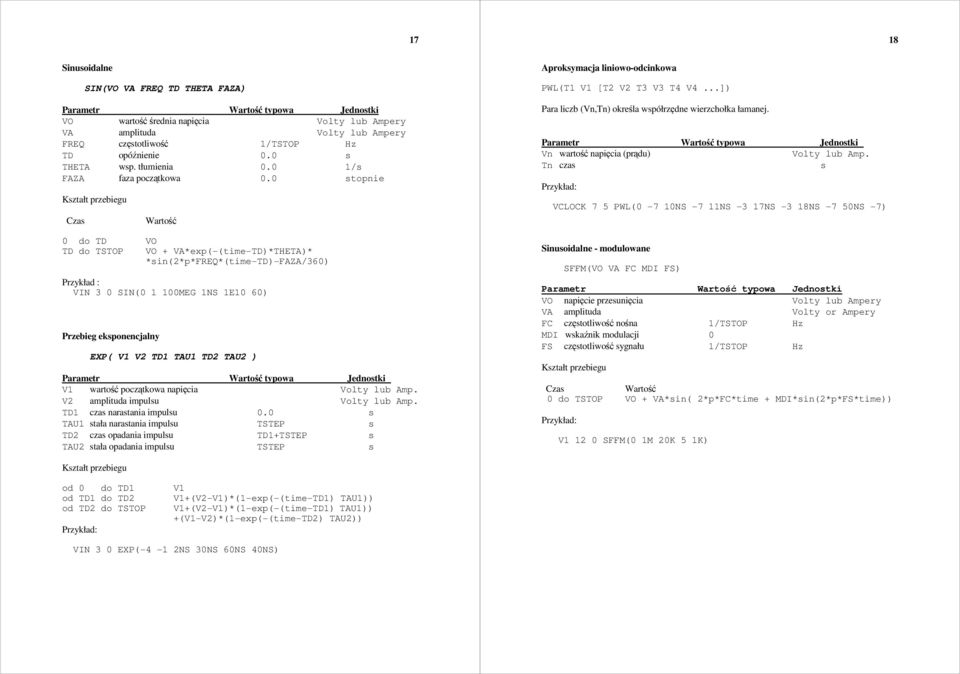

9 7 8 Sinusoidalne SIN(O A FREQ TD THETA FAZA) Parametr Wartość typowa Jednostki O wartość średnia napięcia olty lub Ampery A amplituda olty lub Ampery FREQ częstotliwość /TSTOP Hz TD opóźnienie. s THETA wsp. tłumienia. /s FAZA faza początkowa. stopnie Kształt przebiegu Czas Wartość do TD O TD do TSTOP O A*exp((timeTD)*THETA)* *sin(*p*freq*(timetd)faza/) Przykład : IN SIN( MEG NS E ) Przebieg eksponencjalny EXP( TD TAU TD TAU ) Parametr Wartość typowa Jednostki wartość początkowa napięcia olty lub Amp. amplituda impulsu olty lub Amp. TD czas narastania impulsu. s TAU stała narastania impulsu TSTEP s TD czas opadania impulsu TDTSTEP s TAU stała opadania impulsu TSTEP s Aproksymacja liniowoodcinkowa PWL(T [T T T...]) Para liczb (n,tn) określa współrzędne wierzchołka łamanej. Parametr Wartość typowa Jednostki n wartość napięcia (prądu) olty lub Amp. Tn czas s Przykład: CLOCK 7 PWL( 7 NS 7 NS 7NS 8NS 7 NS 7) Sinusoidalne modulowane SFFM(O A FC MDI FS) Parametr Wartość typowa Jednostki O napięcie przesunięcia olty lub Ampery A amplituda olty or Ampery FC częstotliwość nośna /TSTOP Hz MDI wskaźnik modulacji FS częstotliwość sygnału /TSTOP Hz Kształt przebiegu Czas Wartość do TSTOP O A*sin( *p*fc*time MDI*sin(*p*FS*time)) Przykład: SFFM( M K K) Kształt przebiegu od do TD od TD do TD ()*(exp((timetd) TAU)) od TD do TSTOP ()*(exp((timetd) TAU)) ()*(exp((timetd) TAU)) Przykład: IN EXP( NS NS NS NS)

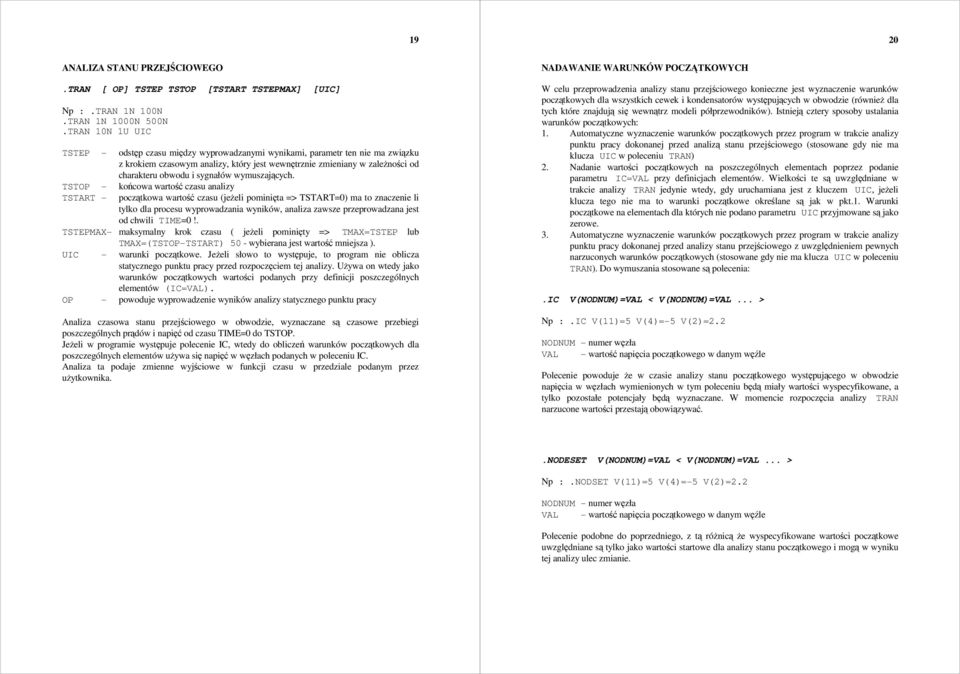

10 9 ANALIZA STANU PRZEJŚCIOWEGO.TRAN [ OP] TSTEP TSTOP [TSTART TSTEPMAX] [UIC] Np :.TRAN N N.TRAN N N N.TRAN N U UIC TSTEP odstęp czasu między wyprowadzanymi wynikami, parametr ten nie ma związku z krokiem czasowym analizy, który jest wewnętrznie zmieniany w zależności od charakteru obwodu i sygnałów wymuszających. TSTOP końcowa wartość czasu analizy TSTART początkowa wartość czasu (jeżeli pominięta => TSTART=) ma to znaczenie li tylko dla procesu wyprowadzania wyników, analiza zawsze przeprowadzana jest od chwili TIME=!. TSTEPMAX maksymalny krok czasu ( jeżeli pominięty => TMAX=TSTEP lub TMAX=(TSTOPTSTART) wybierana jest wartość mniejsza ). UIC warunki początkowe. Jeżeli słowo to występuje, to program nie oblicza statycznego punktu pracy przed rozpoczęciem tej analizy. Używa on wtedy jako warunków początkowych wartości podanych przy definicji poszczególnych elementów (IC=AL). OP powoduje wyprowadzenie wyników analizy statycznego punktu pracy Analiza czasowa stanu przejściowego w obwodzie, wyznaczane są czasowe przebiegi poszczególnych prądów i napięć od czasu TIME= do TSTOP. Jeżeli w programie występuje polecenie IC, wtedy do obliczeń warunków początkowych dla poszczególnych elementów używa się napięć w węzłach podanych w poleceniu IC. Analiza ta podaje zmienne wyjściowe w funkcji czasu w przedziale podanym przez użytkownika. NADAWANIE WARUNKÓW POCZĄTKOWYCH W celu przeprowadzenia analizy stanu przejściowego konieczne jest wyznaczenie warunków początkowych dla wszystkich cewek i kondensatorów występujących w obwodzie (również dla tych które znajdują się wewnątrz modeli półprzewodników). Istnieją cztery sposoby ustalania warunków początkowych:. Automatyczne wyznaczenie warunków początkowych przez program w trakcie analizy punktu pracy dokonanej przed analizą stanu przejściowego (stosowane gdy nie ma klucza UIC w poleceniu TRAN). Nadanie wartości początkowych na poszczególnych elementach poprzez podanie parametru IC=AL przy definicjach elementów. Wielkości te są uwzględniane w trakcie analizy TRAN jedynie wtedy, gdy uruchamiana jest z kluczem UIC, jeżeli klucza tego nie ma to warunki początkowe określane są jak w pkt.. Warunki początkowe na elementach dla których nie podano parametru UIC przyjmowane są jako zerowe.. Automatyczne wyznaczenie warunków początkowych przez program w trakcie analizy punktu pracy dokonanej przed analizy stanu przejściowego z uwzględnieniem pewnych narzuconych warunków początkowych (stosowane gdy nie ma klucza UIC w poleceniu TRAN). Do wymuszania stosowane są polecenia:.ic (NODNUM)=AL < (NODNUM)=AL... > Np :.IC ()= ()= ()=. NODNUM numer węzła AL wartość napięcia początkowego w danym węźle Polecenie powoduje że w czasie analizy stanu początkowego występującego w obwodzie napięcia w węzłach wymienionych w tym poleceniu będą miały wartości wyspecyfikowane, a tylko pozostałe potencjały będą wyznaczane. W momencie rozpoczęcia analizy TRAN narzucone wartości przestają obowiązywać..nodeset (NODNUM)=AL < (NODNUM)=AL... > Np :.NODSET ()= ()= ()=. NODNUM numer węzła AL wartość napięcia początkowego w danym węźle Polecenie podobne do poprzedniego, z tą różnicą że wyspecyfikowane wartości początkowe uwzględniane są tylko jako wartości startowe dla analizy stanu początkowego i mogą w wyniku tej analizy ulec zmianie.

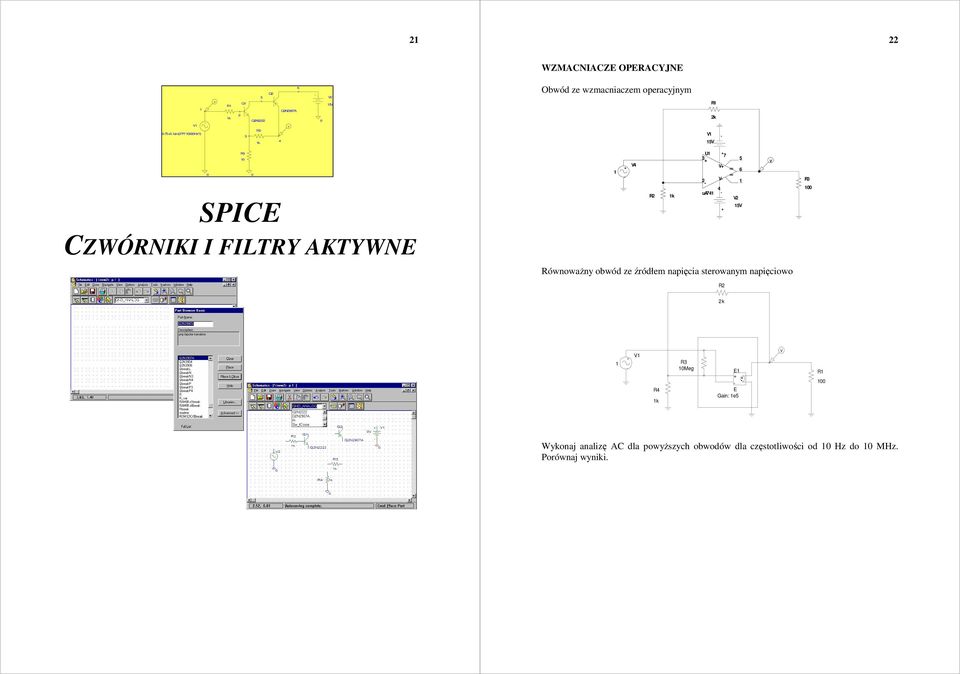

11 WZMACNIACZE OPERACYJNE.7.sin(*Pi*Hz*t) R Q Q QN QN97A Obwód ze wzmacniaczem operacyjnym R k SPICE CZWÓRNIKI I FILTRY AKTYWNE U 7 ua7 Równoważny obwód ze źródłem napięcia sterowanym napięciowo OS OS k R Meg E E Gain: e R Wykonaj analizę AC dla powyższych obwodów dla częstotliwości od Hz do MHz. Porównaj wyniki.

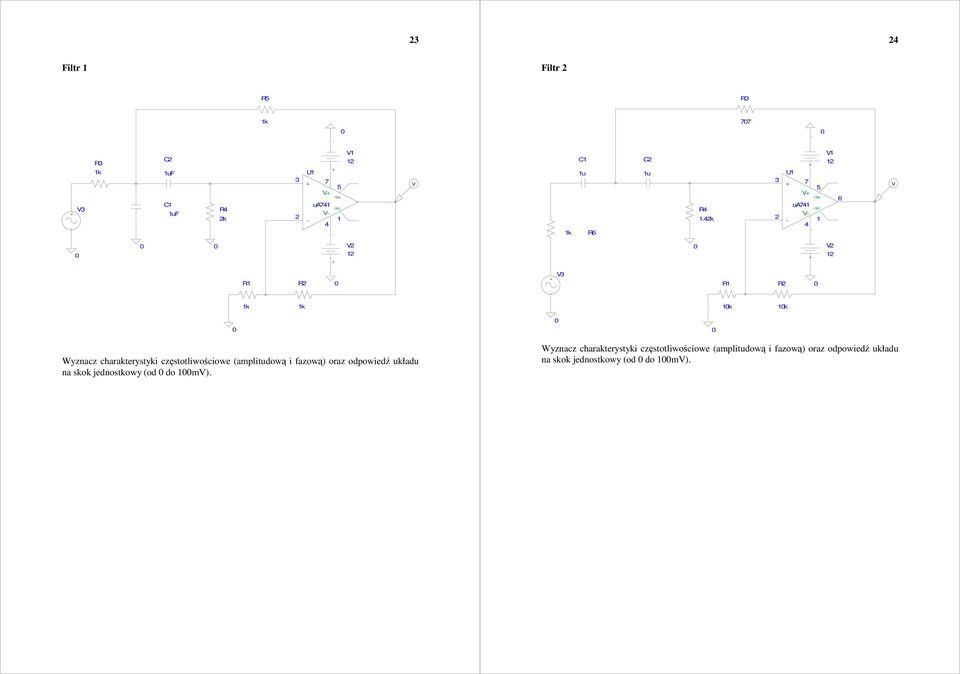

12 Filtr Filtr R 77 C uf C uf R k U 7 ua7 OS OS C u R C u R.k U 7 OS ua7 OS R R Wyznacz charakterystyki częstotliwościowe (amplitudową i fazową) oraz odpowiedź układu na skok jednostkowy (od do m). Wyznacz charakterystyki częstotliwościowe (amplitudową i fazową) oraz odpowiedź układu na skok jednostkowy (od do m).

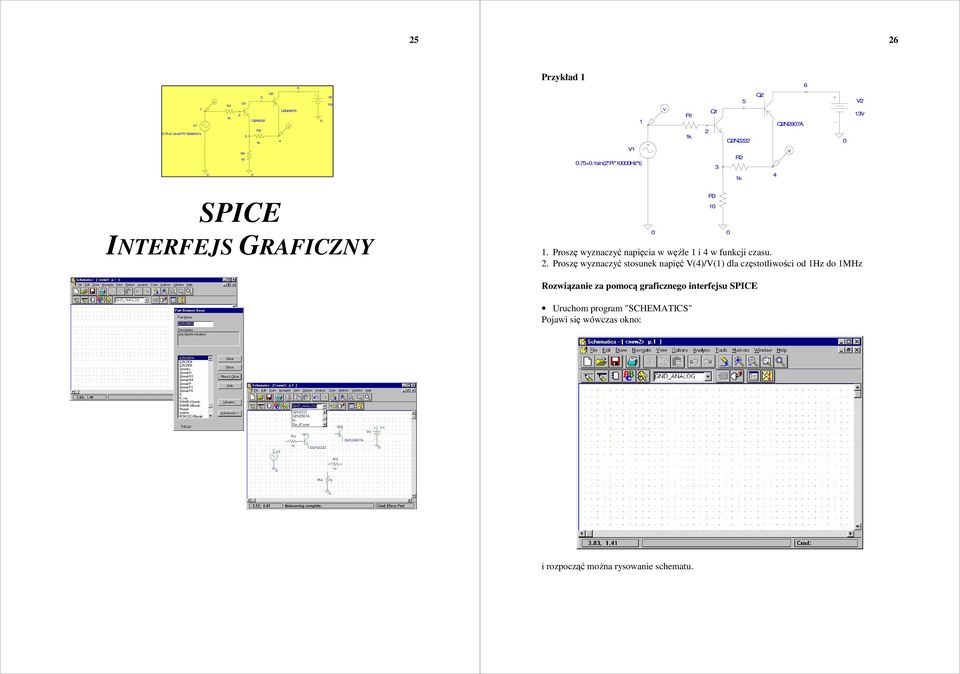

13 Przykład.7.sin(*Pi*Hz*t) R Q Q QN QN97A.7.sin(*Pi*Hz*t) R Q QN Q QN97A SPICE INTERFEJS GRAFICZNY. Proszę wyznaczyć napięcia w węźle i w funkcji czasu.. Proszę wyznaczyć stosunek napięć ()/() dla częstotliwości od Hz do MHz Rozwiązanie za pomocą graficznego interfejsu SPICE Uruchom program "SCHEMATICS" Pojawi się wówczas okno: i rozpocząć można rysowanie schematu.

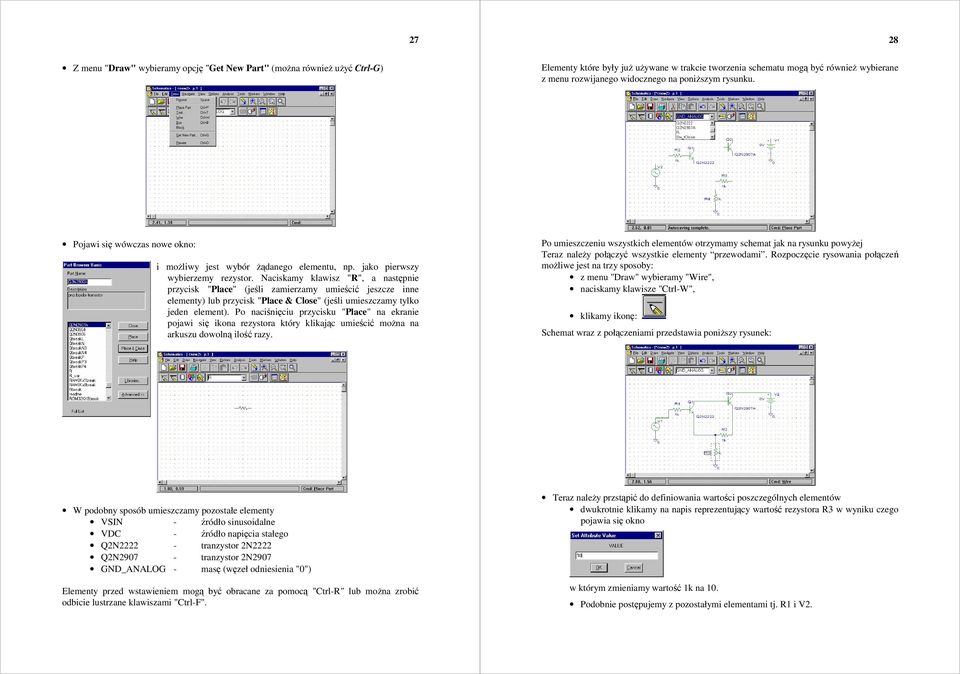

14 7 8 Z menu "Draw" wybieramy opcję "Get New Part" (można również użyć CtrlG) Elementy które były już używane w trakcie tworzenia schematu mogą być również wybierane z menu rozwijanego widocznego na poniższym rysunku. Pojawi się wówczas nowe okno: i możliwy jest wybór żądanego elementu, np. jako pierwszy wybierzemy rezystor. Naciskamy klawisz "R", a następnie przycisk "Place" (jeśli zamierzamy umieścić jeszcze inne elementy) lub przycisk "Place & Close" (jeśli umieszczamy tylko jeden element). Po naciśnięciu przycisku "Place" na ekranie pojawi się ikona rezystora który klikając umieścić można na arkuszu dowolną ilość razy. Po umieszczeniu wszystkich elementów otrzymamy schemat jak na rysunku powyżej Teraz należy połączyć wszystkie elementy przewodami. Rozpoczęcie rysowania połączeń możliwe jest na trzy sposoby: z menu "Draw" wybieramy "Wire", naciskamy klawisze "CtrlW", klikamy ikonę: Schemat wraz z połączeniami przedstawia poniższy rysunek: W podobny sposób umieszczamy pozostałe elementy SIN źródło sinusoidalne DC źródło napięcia stałego QN tranzystor N QN97 tranzystor N97 GND_ANALOG masę (węzeł odniesienia "") Elementy przed wstawieniem mogą być obracane za pomocą "CtrlR" lub można zrobić odbicie lustrzane klawiszami "CtrlF". Teraz należy przstąpić do definiowania wartości poszczególnych elementów dwukrotnie klikamy na napis reprezentujący wartość rezystora w wyniku czego pojawia się okno w którym zmieniamy wartość na. Podobnie postępujemy z pozostałymi elementami tj. R i.

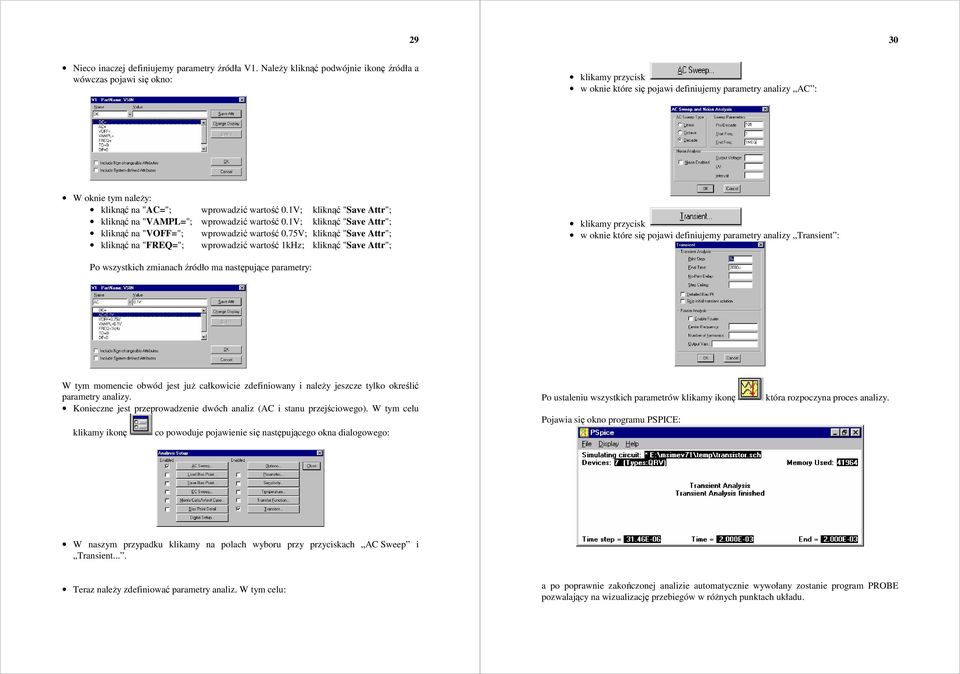

15 9 Nieco inaczej definiujemy parametry źródła. Należy kliknąć podwójnie ikonę źródła a wówczas pojawi się okno: klikamy przycisk w oknie które się pojawi definiujemy parametry analizy AC : W oknie tym należy: kliknąć na "AC="; wprowadzić wartość.; kliknąć "Save Attr"; kliknąć na "AMPL="; wprowadzić wartość.; kliknąć "Save Attr"; kliknąć na "OFF="; wprowadzić wartość.7; kliknąć "Save Attr"; kliknąć na "FREQ="; wprowadzić wartość Hz; kliknąć "Save Attr"; klikamy przycisk w oknie które się pojawi definiujemy parametry analizy Transient : Po wszystkich zmianach źródło ma następujące parametry: W tym momencie obwód jest już całkowicie zdefiniowany i należy jeszcze tylko określić parametry analizy. Konieczne jest przeprowadzenie dwóch analiz (AC i stanu przejściowego). W tym celu klikamy ikonę co powoduje pojawienie się następującego okna dialogowego: Po ustaleniu wszystkich parametrów klikamy ikonę która rozpoczyna proces analizy. Pojawia się okno programu PSPICE: W naszym przypadku klikamy na polach wyboru przy przyciskach AC Sweep i Transient.... Teraz należy zdefiniować parametry analiz. W tym celu: a po poprawnie zakończonej analizie automatycznie wywołany zostanie program PROBE pozwalający na wizualizację przebiegów w różnych punktach układu.

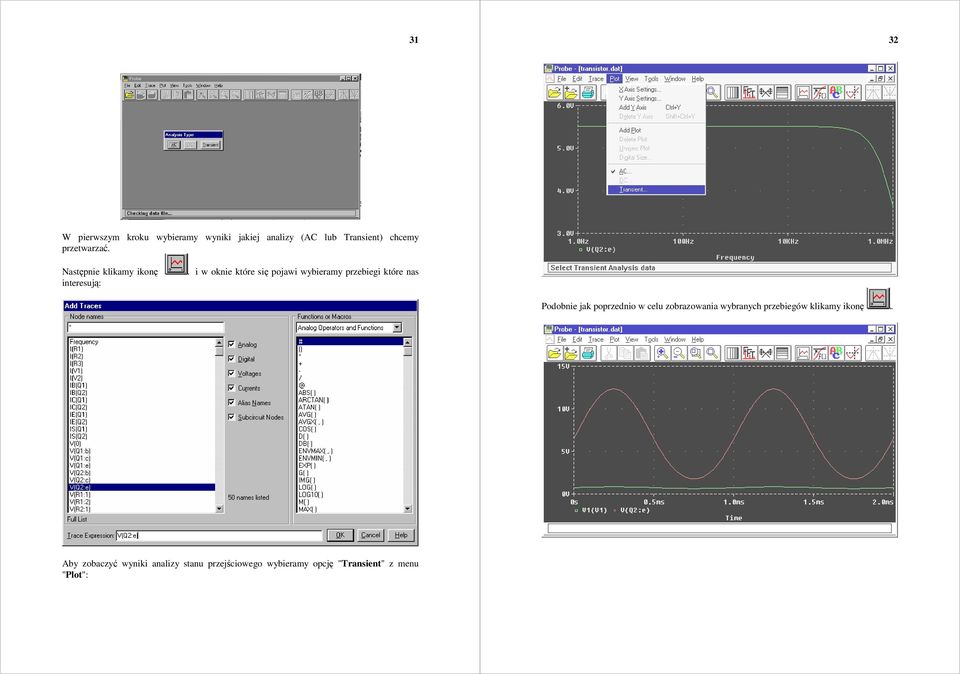

16 W pierwszym kroku wybieramy wyniki jakiej analizy (AC lub Transient) chcemy przetwarzać. Następnie klikamy ikonę i w oknie które się pojawi wybieramy przebiegi które nas interesują: Podobnie jak poprzednio w celu zobrazowania wybranych przebiegów klikamy ikonę. Aby zobaczyć wyniki analizy stanu przejściowego wybieramy opcję "Transient" z menu "Plot":
