1 Załącznik Nr 2 do SIWZ SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH TERMOMODERNIZACJA: WYMIANA STOLARKI OKIENNEJ I DRZWIOWEJ DOCIEPLENIE SCIANY FUNDAMENTOWEJ DOCIEPLENIE STROPODACHU Adres Obiektu: Nowe n/wisłą, ul. Myśliwska 1 Nazwa Zamawiającego: Zespół Szkół Ponadgimnazjalnych Adres Zamawiającego: Nowe, ul. Myśliwska 1 Nazwa i adres jednostki opracowującej ST: Opracował: ArtProjekt, ul. Niesiołowskiego 2d/4, Toruń tel. (0-56) , fax. (0-56) , tel. Kom Artur Leszczyński Data Opracowania: październik 2008r./ marzec

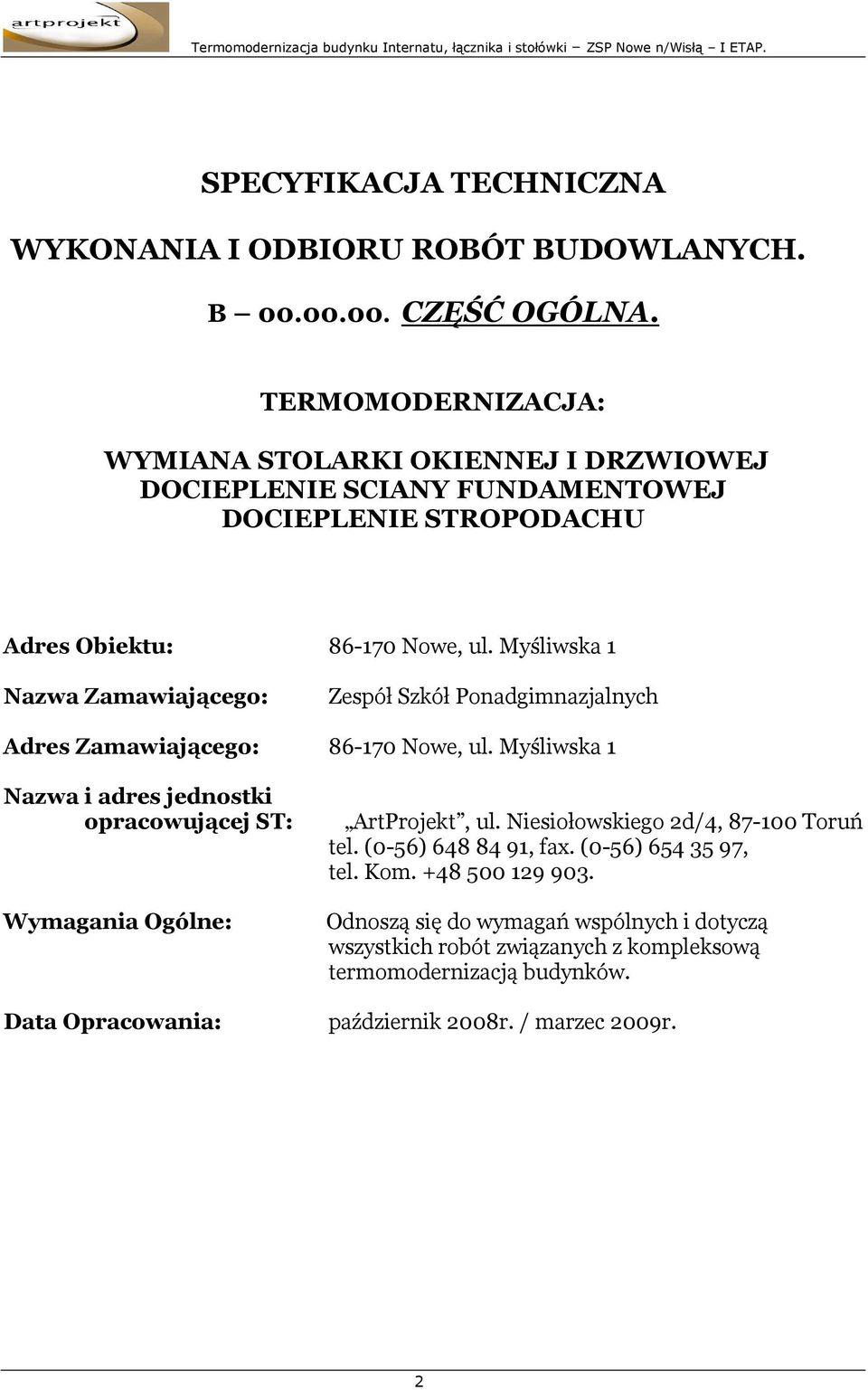

2 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH. B CZĘŚĆ OGÓLNA. TERMOMODERNIZACJA: WYMIANA STOLARKI OKIENNEJ I DRZWIOWEJ DOCIEPLENIE SCIANY FUNDAMENTOWEJ DOCIEPLENIE STROPODACHU Adres Obiektu: Nowe, ul. Myśliwska 1 Nazwa Zamawiającego: Zespół Szkół Ponadgimnazjalnych Adres Zamawiającego: Nowe, ul. Myśliwska 1 Nazwa i adres jednostki opracowującej ST: Wymagania Ogólne: ArtProjekt, ul. Niesiołowskiego 2d/4, Toruń tel. (0-56) , fax. (0-56) , tel. Kom Odnoszą się do wymagań wspólnych i dotyczą wszystkich robót związanych z kompleksową termomodernizacją budynków. Data Opracowania: październik 2008r. / marzec 2009r. 2

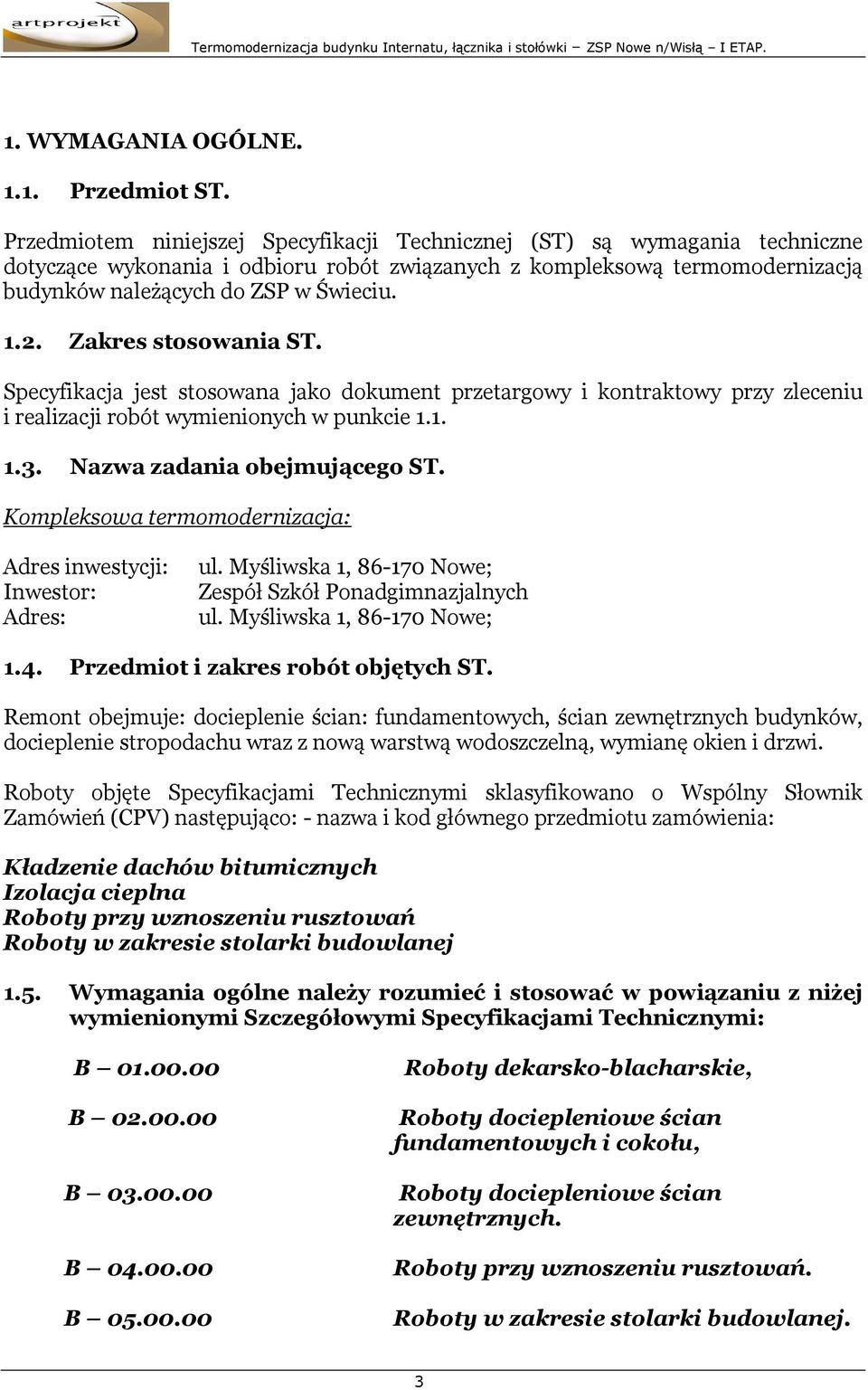

3 1. WYMAGANIA OGÓLNE Przedmiot ST. Przedmiotem niniejszej Specyfikacji Technicznej (ST) są wymagania techniczne dotyczące wykonania i odbioru robót związanych z kompleksową termomodernizacją budynków należących do ZSP w Świeciu Zakres stosowania ST. Specyfikacja jest stosowana jako dokument przetargowy i kontraktowy przy zleceniu i realizacji robót wymienionych w punkcie Nazwa zadania obejmującego ST. Kompleksowa termomodernizacja: Adres inwestycji: Inwestor: Adres: ul. Myśliwska 1, Nowe; Zespół Szkół Ponadgimnazjalnych ul. Myśliwska 1, Nowe; 1.4. Przedmiot i zakres robót objętych ST. Remont obejmuje: docieplenie ścian: fundamentowych, ścian zewnętrznych budynków, docieplenie stropodachu wraz z nową warstwą wodoszczelną, wymianę okien i drzwi. Roboty objęte Specyfikacjami Technicznymi sklasyfikowano o Wspólny Słownik Zamówień (CPV) następująco: - nazwa i kod głównego przedmiotu zamówienia: Kładzenie dachów bitumicznych Izolacja cieplna Roboty przy wznoszeniu rusztowań Roboty w zakresie stolarki budowlanej 1.5. Wymagania ogólne należy rozumieć i stosować w powiązaniu z niżej wymienionymi Szczegółowymi Specyfikacjami Technicznymi: B B B B B Roboty dekarsko-blacharskie, Roboty dociepleniowe ścian fundamentowych i cokołu, Roboty dociepleniowe ścian zewnętrznych. Roboty przy wznoszeniu rusztowań. Roboty w zakresie stolarki budowlanej. 3

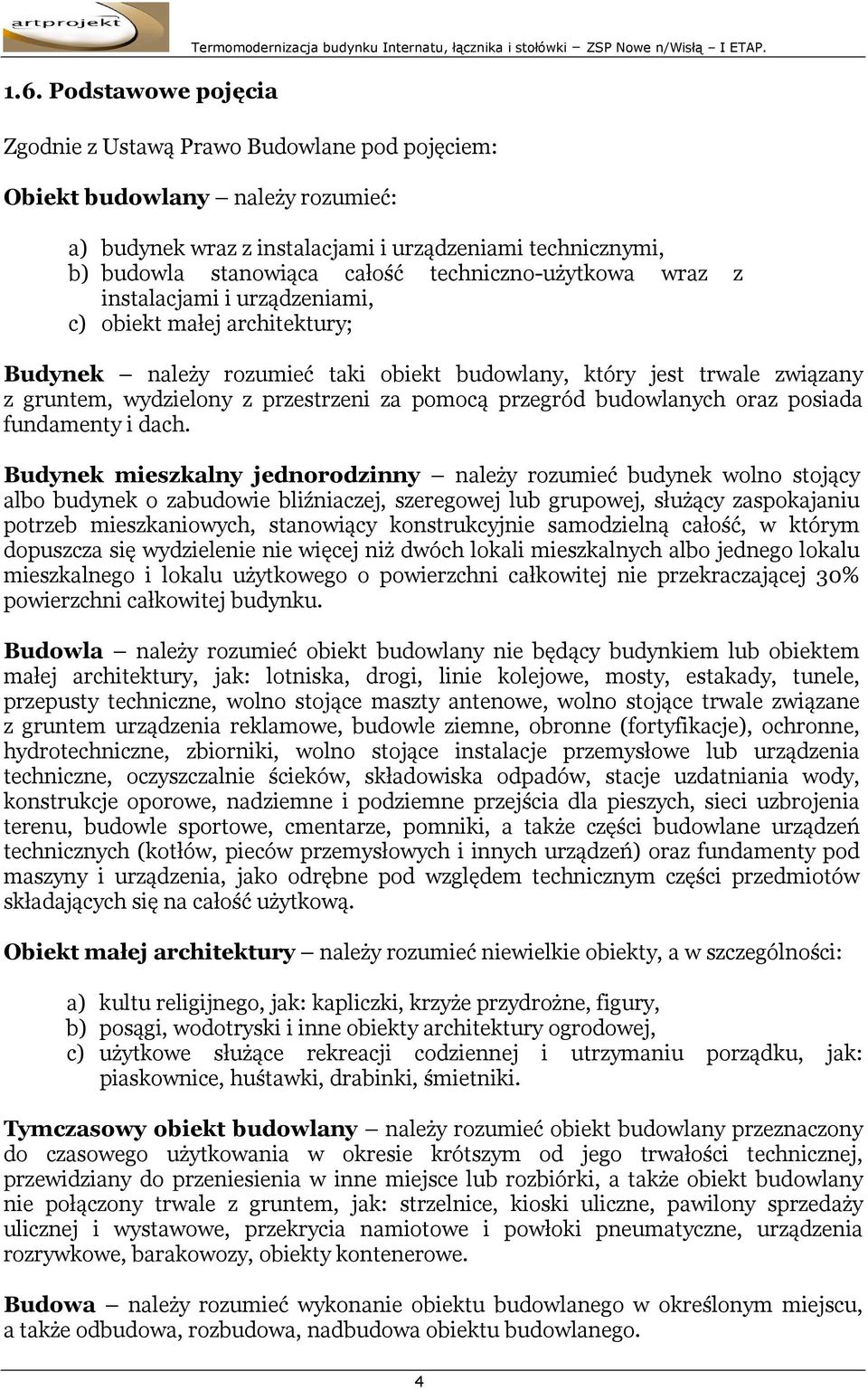

4 1.6. Podstawowe pojęcia Termomodernizacja budynku Internatu, łącznika i stołówki ZSP Nowe n/wisłą I ETAP. Zgodnie z Ustawą Prawo Budowlane pod pojęciem: Obiekt budowlany należy rozumieć: a) budynek wraz z instalacjami i urządzeniami technicznymi, b) budowla stanowiąca całość techniczno-użytkowa wraz z instalacjami i urządzeniami, c) obiekt małej architektury; Budynek należy rozumieć taki obiekt budowlany, który jest trwale związany z gruntem, wydzielony z przestrzeni za pomocą przegród budowlanych oraz posiada fundamenty i dach. Budynek mieszkalny jednorodzinny należy rozumieć budynek wolno stojący albo budynek o zabudowie bliźniaczej, szeregowej lub grupowej, służący zaspokajaniu potrzeb mieszkaniowych, stanowiący konstrukcyjnie samodzielną całość, w którym dopuszcza się wydzielenie nie więcej niż dwóch lokali mieszkalnych albo jednego lokalu mieszkalnego i lokalu użytkowego o powierzchni całkowitej nie przekraczającej 30% powierzchni całkowitej budynku. Budowla należy rozumieć obiekt budowlany nie będący budynkiem lub obiektem małej architektury, jak: lotniska, drogi, linie kolejowe, mosty, estakady, tunele, przepusty techniczne, wolno stojące maszty antenowe, wolno stojące trwale związane z gruntem urządzenia reklamowe, budowle ziemne, obronne (fortyfikacje), ochronne, hydrotechniczne, zbiorniki, wolno stojące instalacje przemysłowe lub urządzenia techniczne, oczyszczalnie ścieków, składowiska odpadów, stacje uzdatniania wody, konstrukcje oporowe, nadziemne i podziemne przejścia dla pieszych, sieci uzbrojenia terenu, budowle sportowe, cmentarze, pomniki, a także części budowlane urządzeń technicznych (kotłów, pieców przemysłowych i innych urządzeń) oraz fundamenty pod maszyny i urządzenia, jako odrębne pod względem technicznym części przedmiotów składających się na całość użytkową. Obiekt małej architektury należy rozumieć niewielkie obiekty, a w szczególności: a) kultu religijnego, jak: kapliczki, krzyże przydrożne, figury, b) posągi, wodotryski i inne obiekty architektury ogrodowej, c) użytkowe służące rekreacji codziennej i utrzymaniu porządku, jak: piaskownice, huśtawki, drabinki, śmietniki. Tymczasowy obiekt budowlany należy rozumieć obiekt budowlany przeznaczony do czasowego użytkowania w okresie krótszym od jego trwałości technicznej, przewidziany do przeniesienia w inne miejsce lub rozbiórki, a także obiekt budowlany nie połączony trwale z gruntem, jak: strzelnice, kioski uliczne, pawilony sprzedaży ulicznej i wystawowe, przekrycia namiotowe i powłoki pneumatyczne, urządzenia rozrywkowe, barakowozy, obiekty kontenerowe. Budowa należy rozumieć wykonanie obiektu budowlanego w określonym miejscu, a także odbudowa, rozbudowa, nadbudowa obiektu budowlanego. 4

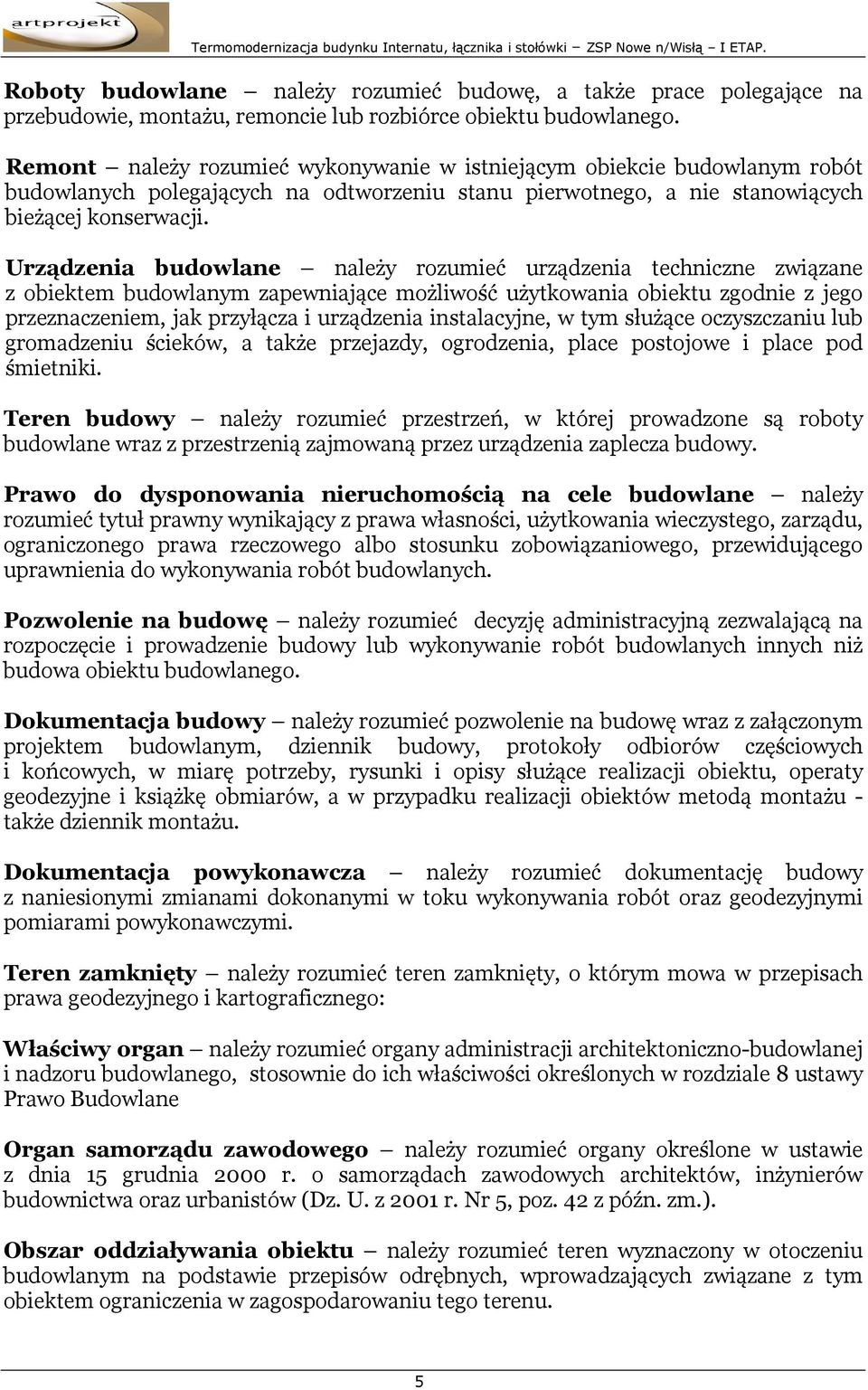

5 Roboty budowlane należy rozumieć budowę, a także prace polegające na przebudowie, montażu, remoncie lub rozbiórce obiektu budowlanego. Remont należy rozumieć wykonywanie w istniejącym obiekcie budowlanym robót budowlanych polegających na odtworzeniu stanu pierwotnego, a nie stanowiących bieżącej konserwacji. Urządzenia budowlane należy rozumieć urządzenia techniczne związane z obiektem budowlanym zapewniające możliwość użytkowania obiektu zgodnie z jego przeznaczeniem, jak przyłącza i urządzenia instalacyjne, w tym służące oczyszczaniu lub gromadzeniu ścieków, a także przejazdy, ogrodzenia, place postojowe i place pod śmietniki. Teren budowy należy rozumieć przestrzeń, w której prowadzone są roboty budowlane wraz z przestrzenią zajmowaną przez urządzenia zaplecza budowy. Prawo do dysponowania nieruchomością na cele budowlane należy rozumieć tytuł prawny wynikający z prawa własności, użytkowania wieczystego, zarządu, ograniczonego prawa rzeczowego albo stosunku zobowiązaniowego, przewidującego uprawnienia do wykonywania robót budowlanych. Pozwolenie na budowę należy rozumieć decyzję administracyjną zezwalającą na rozpoczęcie i prowadzenie budowy lub wykonywanie robót budowlanych innych niż budowa obiektu budowlanego. Dokumentacja budowy należy rozumieć pozwolenie na budowę wraz z załączonym projektem budowlanym, dziennik budowy, protokoły odbiorów częściowych i końcowych, w miarę potrzeby, rysunki i opisy służące realizacji obiektu, operaty geodezyjne i książkę obmiarów, a w przypadku realizacji obiektów metodą montażu - także dziennik montażu. Dokumentacja powykonawcza należy rozumieć dokumentację budowy z naniesionymi zmianami dokonanymi w toku wykonywania robót oraz geodezyjnymi pomiarami powykonawczymi. Teren zamknięty należy rozumieć teren zamknięty, o którym mowa w przepisach prawa geodezyjnego i kartograficznego: Właściwy organ należy rozumieć organy administracji architektoniczno-budowlanej i nadzoru budowlanego, stosownie do ich właściwości określonych w rozdziale 8 ustawy Prawo Budowlane Organ samorządu zawodowego należy rozumieć organy określone w ustawie z dnia 15 grudnia 2000 r. o samorządach zawodowych architektów, inżynierów budownictwa oraz urbanistów (Dz. U. z 2001 r. Nr 5, poz. 42 z późn. zm.). Obszar oddziaływania obiektu należy rozumieć teren wyznaczony w otoczeniu budowlanym na podstawie przepisów odrębnych, wprowadzających związane z tym obiektem ograniczenia w zagospodarowaniu tego terenu. 5

6 Uczestnik procesu budowlanego należy rozumieć: a) inwestora, b) inspektora nadzoru inwestorskiego, c) projektanta, d). kierownika budowy lub kierownika robót. Samodzielna funkcja techniczna w budownictwie należy rozumieć działalność związaną z koniecznością fachowej oceny zjawisk technicznych lub samodzielnego rozwiązywania zagadnień architektonicznych i technicznych oraz technicznoorganizacyjnych, a w szczególności działalność obejmującą: a) projektowanie, sprawdzanie projektów architektoniczno-budowlanych i sprawowanie nadzoru autorskiego, b) kierowanie budową lub robotami budowlanymi, c) kierowanie wytwarzaniem konstrukcyjnych elementów budowlanych oraz nadzór i kontrolę techniczną wytwarzania tych elementów, d) wykonywanie nadzory inwestorskiego, e)sprawowanie kontroli technicznej utrzymania obiektów budowlanych, f) rzeczoznawstwo budowlane Dziennik budowy należy rozumieć dokument wydany przez właściwy organ administracji architektoniczno-budowlanej zgodnie z obowiązującymi przepisami, przeznaczony do rejestracji, w formie wpisów, przebiegu robót budowlanych oraz wszystkich zdarzeń i okoliczności zachodzących w toku ich wykonywania i mających znaczenie przy ocenie technicznej prawidłowości wykonywania budowy, rozbiórki lub montażu. Zgodnie z Ustawą o Wyrobach Budowlanych z dnia 16 kwietnia 2004 z późniejszymi zmianami pod pojęciem: Wyrób budowlany należy rozumieć rzecz ruchomą, bez względu na stopień jej przetworzenia, przeznaczoną do obrotu, wytworzoną w celu zastosowania w sposób trwały w obiekcie budowlanym, wprowadzoną do obrotu jako wyrób pojedynczy lub jako zestaw wyrobów do stosowania we wzajemnym połączeniu stanowiącym integralną całość użytkową i mającą wpływ na spełnienie wymagań podstawowych, o których mowa w art. 5 ust. 1. pkt. 1. ustawy z dnia Prawo budowlane Aprobata techniczna - należy rozumieć pozytywną ocenę techniczną przydatności wyrobu budowlanego do zamierzonego stosowania, uzależnioną od spełnienia wymagań podstawowych przez obiekty budowlane, w których wyrób jest stosowany. Europejska aprobata techniczna - należy rozumieć pozytywną ocenę techniczną przydatności wyrobu budowlanego do zamierzonego stosowania, uzależnioną od spełnienia wymagań podstawowych przez obiekty budowlane, w których wyrób jest stosowany, zgodnie z wymaganiami Unii Europejskiej Norma zharmonizowana wyrobu budowlanego należy rozumieć normę krajową przenoszącą europejską normę zharmonizowane z dyrektywą Wyroby Budowlane ustanowioną przez Europejską Organizację Normalizacyjna (CEN) na podstawie mandatu udzielonego przez Komisję Europejską, której numer został opublikowany w Dzienniku Rzeczpospolitej Monitor Polski Krajowa deklaracja zgodności należy rozumieć oświadczenie producenta stwierdzające, na jego wyłączną odpowiedzialność, że wyrób budowlany jest zgodny z Polską Normą wyrobu lub Aprobatą Techniczną 6

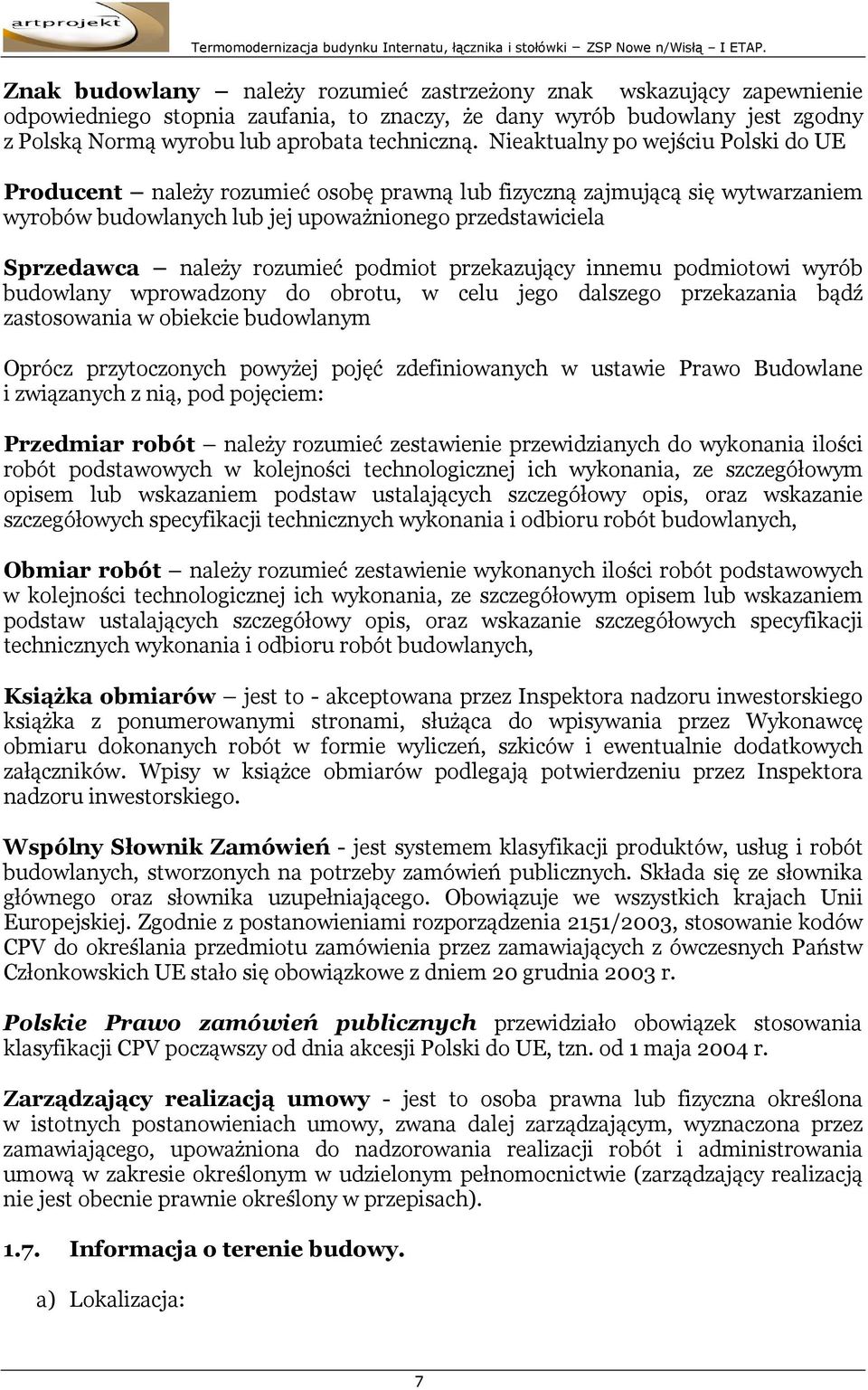

7 Znak budowlany należy rozumieć zastrzeżony znak wskazujący zapewnienie odpowiedniego stopnia zaufania, to znaczy, że dany wyrób budowlany jest zgodny z Polską Normą wyrobu lub aprobata techniczną. Nieaktualny po wejściu Polski do UE Producent należy rozumieć osobę prawną lub fizyczną zajmującą się wytwarzaniem wyrobów budowlanych lub jej upoważnionego przedstawiciela Sprzedawca należy rozumieć podmiot przekazujący innemu podmiotowi wyrób budowlany wprowadzony do obrotu, w celu jego dalszego przekazania bądź zastosowania w obiekcie budowlanym Oprócz przytoczonych powyżej pojęć zdefiniowanych w ustawie Prawo Budowlane i związanych z nią, pod pojęciem: Przedmiar robót należy rozumieć zestawienie przewidzianych do wykonania ilości robót podstawowych w kolejności technologicznej ich wykonania, ze szczegółowym opisem lub wskazaniem podstaw ustalających szczegółowy opis, oraz wskazanie szczegółowych specyfikacji technicznych wykonania i odbioru robót budowlanych, Obmiar robót należy rozumieć zestawienie wykonanych ilości robót podstawowych w kolejności technologicznej ich wykonania, ze szczegółowym opisem lub wskazaniem podstaw ustalających szczegółowy opis, oraz wskazanie szczegółowych specyfikacji technicznych wykonania i odbioru robót budowlanych, Książka obmiarów jest to - akceptowana przez Inspektora nadzoru inwestorskiego książka z ponumerowanymi stronami, służąca do wpisywania przez Wykonawcę obmiaru dokonanych robót w formie wyliczeń, szkiców i ewentualnie dodatkowych załączników. Wpisy w książce obmiarów podlegają potwierdzeniu przez Inspektora nadzoru inwestorskiego. Wspólny Słownik Zamówień - jest systemem klasyfikacji produktów, usług i robót budowlanych, stworzonych na potrzeby zamówień publicznych. Składa się ze słownika głównego oraz słownika uzupełniającego. Obowiązuje we wszystkich krajach Unii Europejskiej. Zgodnie z postanowieniami rozporządzenia 2151/2003, stosowanie kodów CPV do określania przedmiotu zamówienia przez zamawiających z ówczesnych Państw Członkowskich UE stało się obowiązkowe z dniem 20 grudnia 2003 r. Polskie Prawo zamówień publicznych przewidziało obowiązek stosowania klasyfikacji CPV począwszy od dnia akcesji Polski do UE, tzn. od 1 maja 2004 r. Zarządzający realizacją umowy - jest to osoba prawna lub fizyczna określona w istotnych postanowieniach umowy, zwana dalej zarządzającym, wyznaczona przez zamawiającego, upoważniona do nadzorowania realizacji robót i administrowania umową w zakresie określonym w udzielonym pełnomocnictwie (zarządzający realizacją nie jest obecnie prawnie określony w przepisach) Informacja o terenie budowy. a) Lokalizacja: 7

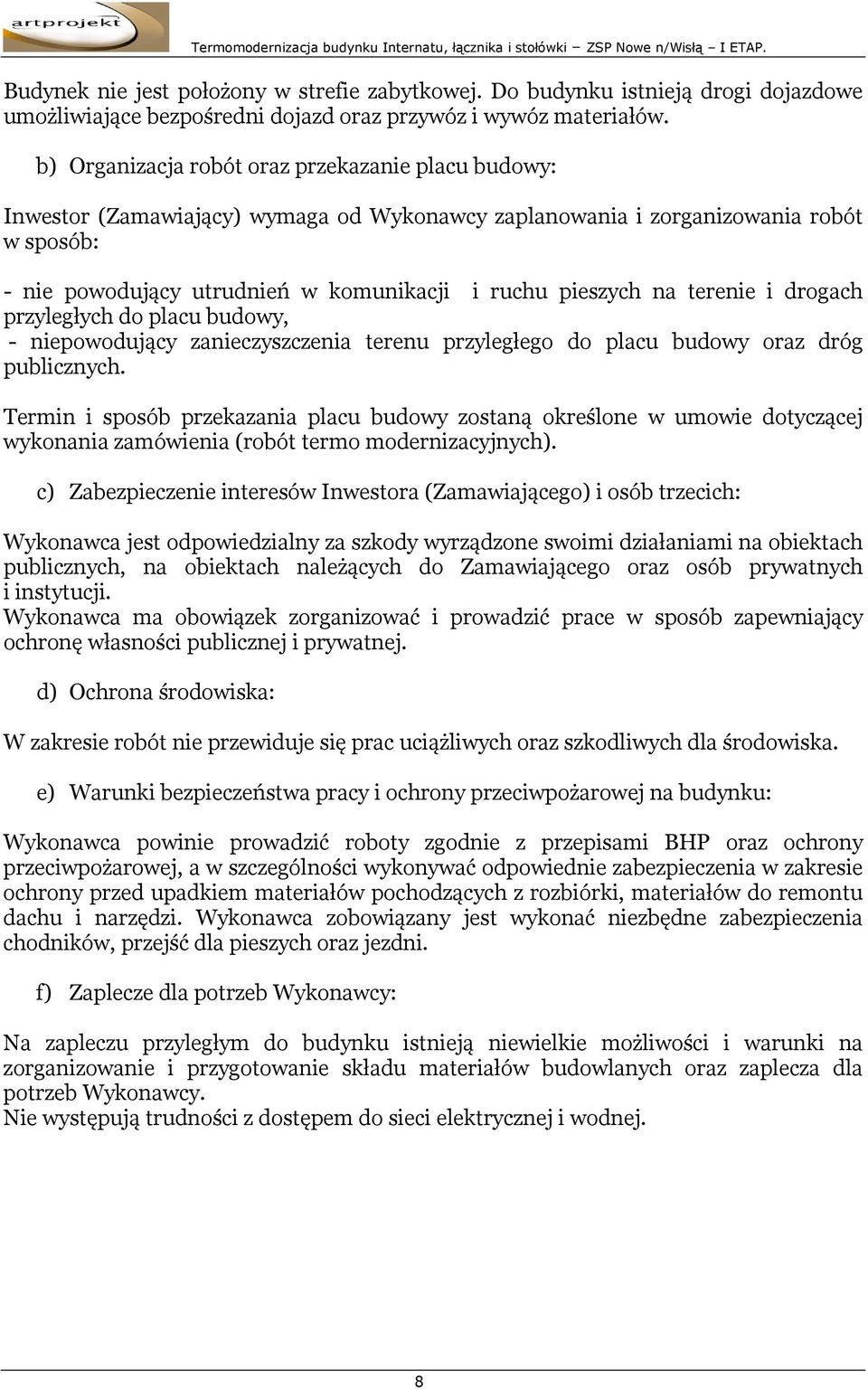

8 Budynek nie jest położony w strefie zabytkowej. Do budynku istnieją drogi dojazdowe umożliwiające bezpośredni dojazd oraz przywóz i wywóz materiałów. b) Organizacja robót oraz przekazanie placu budowy: Inwestor (Zamawiający) wymaga od Wykonawcy zaplanowania i zorganizowania robót w sposób: - nie powodujący utrudnień w komunikacji i ruchu pieszych na terenie i drogach przyległych do placu budowy, - niepowodujący zanieczyszczenia terenu przyległego do placu budowy oraz dróg publicznych. Termin i sposób przekazania placu budowy zostaną określone w umowie dotyczącej wykonania zamówienia (robót termo modernizacyjnych). c) Zabezpieczenie interesów Inwestora (Zamawiającego) i osób trzecich: Wykonawca jest odpowiedzialny za szkody wyrządzone swoimi działaniami na obiektach publicznych, na obiektach należących do Zamawiającego oraz osób prywatnych i instytucji. Wykonawca ma obowiązek zorganizować i prowadzić prace w sposób zapewniający ochronę własności publicznej i prywatnej. d) Ochrona środowiska: W zakresie robót nie przewiduje się prac uciążliwych oraz szkodliwych dla środowiska. e) Warunki bezpieczeństwa pracy i ochrony przeciwpożarowej na budynku: Wykonawca powinie prowadzić roboty zgodnie z przepisami BHP oraz ochrony przeciwpożarowej, a w szczególności wykonywać odpowiednie zabezpieczenia w zakresie ochrony przed upadkiem materiałów pochodzących z rozbiórki, materiałów do remontu dachu i narzędzi. Wykonawca zobowiązany jest wykonać niezbędne zabezpieczenia chodników, przejść dla pieszych oraz jezdni. f) Zaplecze dla potrzeb Wykonawcy: Na zapleczu przyległym do budynku istnieją niewielkie możliwości i warunki na zorganizowanie i przygotowanie składu materiałów budowlanych oraz zaplecza dla potrzeb Wykonawcy. Nie występują trudności z dostępem do sieci elektrycznej i wodnej. 8

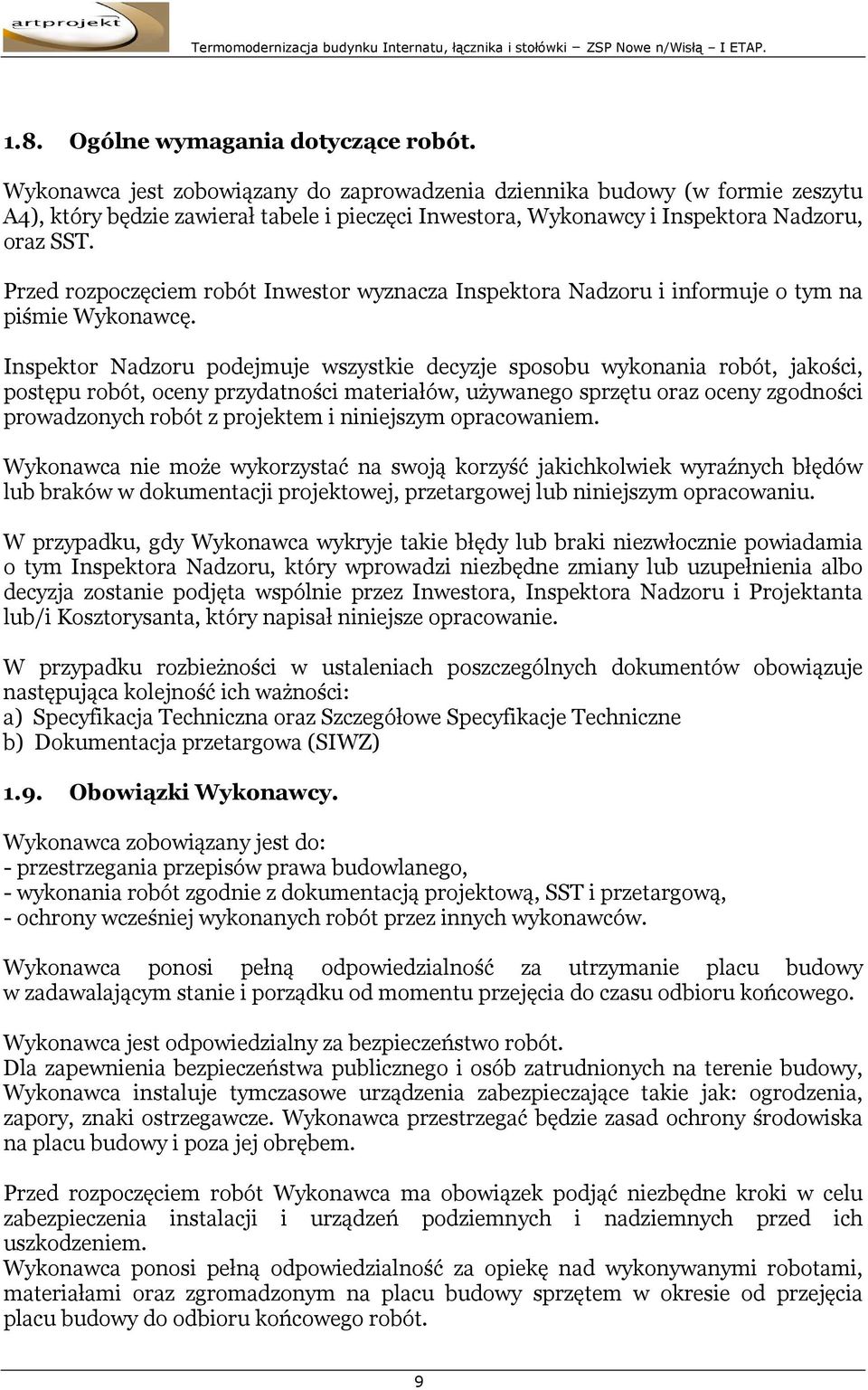

9 1.8. Ogólne wymagania dotyczące robót. Wykonawca jest zobowiązany do zaprowadzenia dziennika budowy (w formie zeszytu A4), który będzie zawierał tabele i pieczęci Inwestora, Wykonawcy i Inspektora Nadzoru, oraz SST. Przed rozpoczęciem robót Inwestor wyznacza Inspektora Nadzoru i informuje o tym na piśmie Wykonawcę. Inspektor Nadzoru podejmuje wszystkie decyzje sposobu wykonania robót, jakości, postępu robót, oceny przydatności materiałów, używanego sprzętu oraz oceny zgodności prowadzonych robót z projektem i niniejszym opracowaniem. Wykonawca nie może wykorzystać na swoją korzyść jakichkolwiek wyraźnych błędów lub braków w dokumentacji projektowej, przetargowej lub niniejszym opracowaniu. W przypadku, gdy Wykonawca wykryje takie błędy lub braki niezwłocznie powiadamia o tym Inspektora Nadzoru, który wprowadzi niezbędne zmiany lub uzupełnienia albo decyzja zostanie podjęta wspólnie przez Inwestora, Inspektora Nadzoru i Projektanta lub/i Kosztorysanta, który napisał niniejsze opracowanie. W przypadku rozbieżności w ustaleniach poszczególnych dokumentów obowiązuje następująca kolejność ich ważności: a) Specyfikacja Techniczna oraz Szczegółowe Specyfikacje Techniczne b) Dokumentacja przetargowa (SIWZ) 1.9. Obowiązki Wykonawcy. Wykonawca zobowiązany jest do: - przestrzegania przepisów prawa budowlanego, - wykonania robót zgodnie z dokumentacją projektową, SST i przetargową, - ochrony wcześniej wykonanych robót przez innych wykonawców. Wykonawca ponosi pełną odpowiedzialność za utrzymanie placu budowy w zadawalającym stanie i porządku od momentu przejęcia do czasu odbioru końcowego. Wykonawca jest odpowiedzialny za bezpieczeństwo robót. Dla zapewnienia bezpieczeństwa publicznego i osób zatrudnionych na terenie budowy, Wykonawca instaluje tymczasowe urządzenia zabezpieczające takie jak: ogrodzenia, zapory, znaki ostrzegawcze. Wykonawca przestrzegać będzie zasad ochrony środowiska na placu budowy i poza jej obrębem. Przed rozpoczęciem robót Wykonawca ma obowiązek podjąć niezbędne kroki w celu zabezpieczenia instalacji i urządzeń podziemnych i nadziemnych przed ich uszkodzeniem. Wykonawca ponosi pełną odpowiedzialność za opiekę nad wykonywanymi robotami, materiałami oraz zgromadzonym na placu budowy sprzętem w okresie od przejęcia placu budowy do odbioru końcowego robót. 9

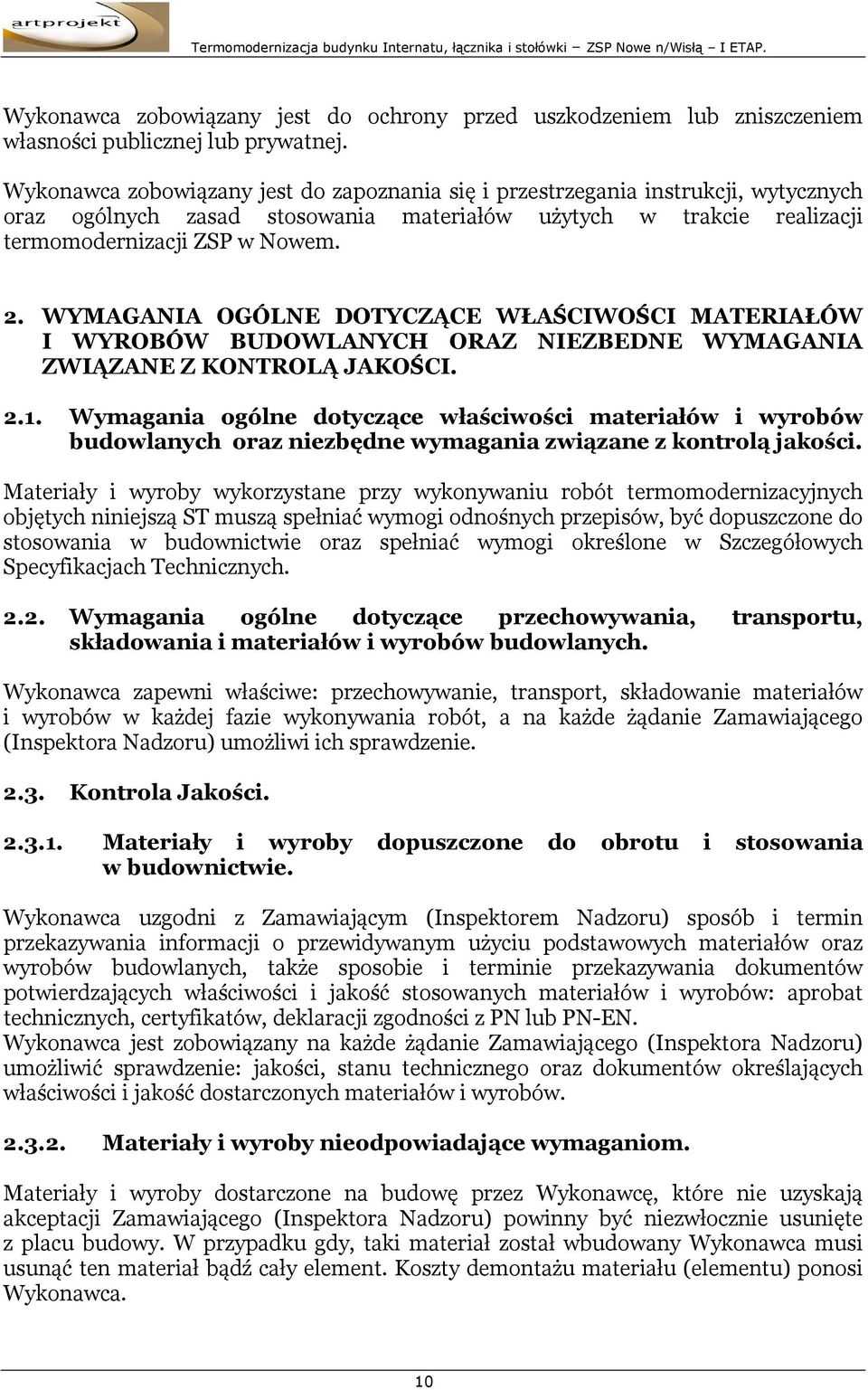

10 Wykonawca zobowiązany jest do ochrony przed uszkodzeniem lub zniszczeniem własności publicznej lub prywatnej. Wykonawca zobowiązany jest do zapoznania się i przestrzegania instrukcji, wytycznych oraz ogólnych zasad stosowania materiałów użytych w trakcie realizacji termomodernizacji ZSP w Nowem. 2. WYMAGANIA OGÓLNE DOTYCZĄCE WŁAŚCIWOŚCI MATERIAŁÓW I WYROBÓW BUDOWLANYCH ORAZ NIEZBEDNE WYMAGANIA ZWIĄZANE Z KONTROLĄ JAKOŚCI Wymagania ogólne dotyczące właściwości materiałów i wyrobów budowlanych oraz niezbędne wymagania związane z kontrolą jakości. Materiały i wyroby wykorzystane przy wykonywaniu robót termomodernizacyjnych objętych niniejszą ST muszą spełniać wymogi odnośnych przepisów, być dopuszczone do stosowania w budownictwie oraz spełniać wymogi określone w Szczegółowych Specyfikacjach Technicznych Wymagania ogólne dotyczące przechowywania, transportu, składowania i materiałów i wyrobów budowlanych. Wykonawca zapewni właściwe: przechowywanie, transport, składowanie materiałów i wyrobów w każdej fazie wykonywania robót, a na każde żądanie Zamawiającego (Inspektora Nadzoru) umożliwi ich sprawdzenie Kontrola Jakości Materiały i wyroby dopuszczone do obrotu i stosowania w budownictwie. Wykonawca uzgodni z Zamawiającym (Inspektorem Nadzoru) sposób i termin przekazywania informacji o przewidywanym użyciu podstawowych materiałów oraz wyrobów budowlanych, także sposobie i terminie przekazywania dokumentów potwierdzających właściwości i jakość stosowanych materiałów i wyrobów: aprobat technicznych, certyfikatów, deklaracji zgodności z PN lub PN-EN. Wykonawca jest zobowiązany na każde żądanie Zamawiającego (Inspektora Nadzoru) umożliwić sprawdzenie: jakości, stanu technicznego oraz dokumentów określających właściwości i jakość dostarczonych materiałów i wyrobów Materiały i wyroby nieodpowiadające wymaganiom. Materiały i wyroby dostarczone na budowę przez Wykonawcę, które nie uzyskają akceptacji Zamawiającego (Inspektora Nadzoru) powinny być niezwłocznie usunięte z placu budowy. W przypadku gdy, taki materiał został wbudowany Wykonawca musi usunąć ten materiał bądź cały element. Koszty demontażu materiału (elementu) ponosi Wykonawca. 10

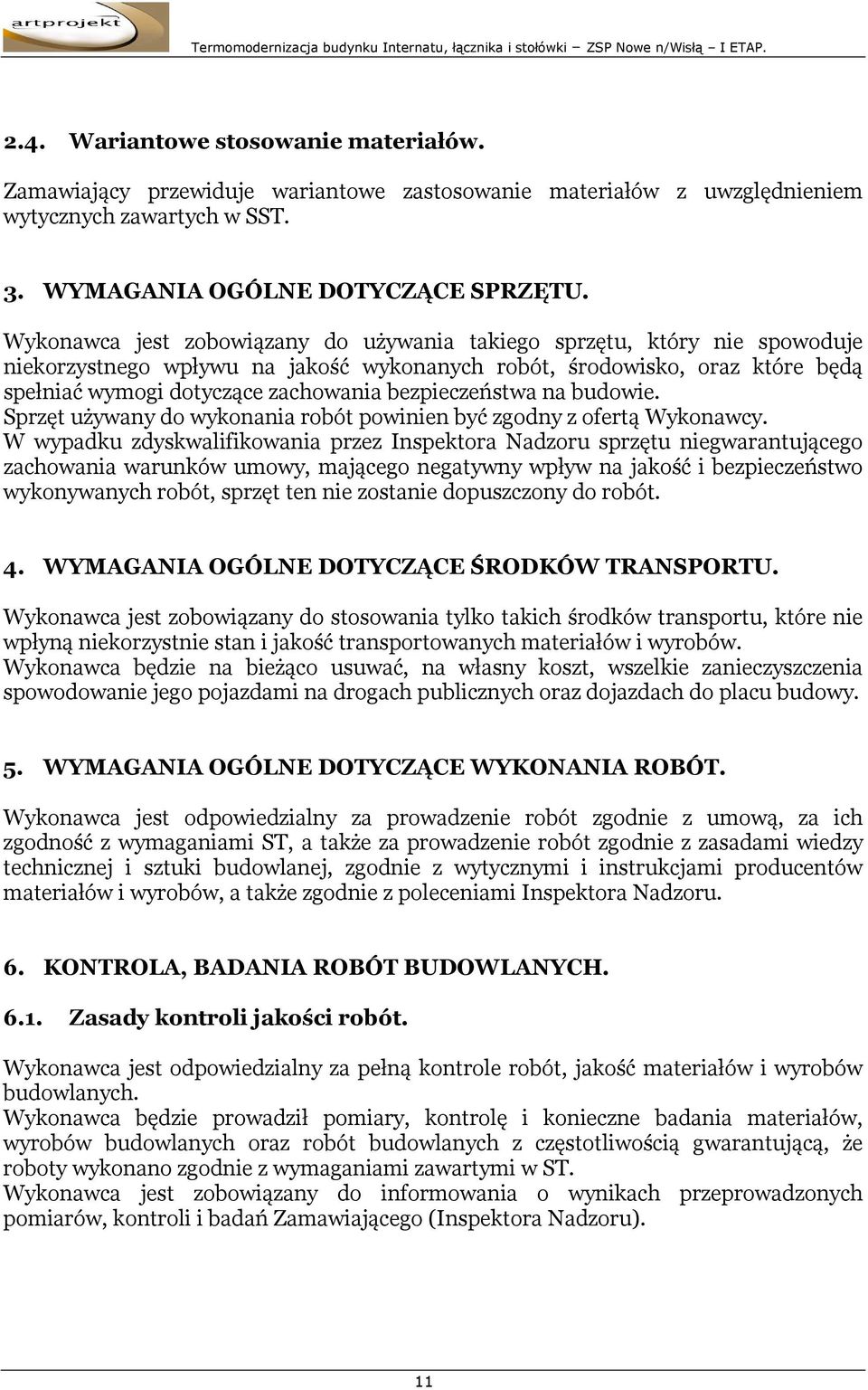

11 2.4. Wariantowe stosowanie materiałów. Zamawiający przewiduje wariantowe zastosowanie materiałów z uwzględnieniem wytycznych zawartych w SST. 3. WYMAGANIA OGÓLNE DOTYCZĄCE SPRZĘTU. Wykonawca jest zobowiązany do używania takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonanych robót, środowisko, oraz które będą spełniać wymogi dotyczące zachowania bezpieczeństwa na budowie. Sprzęt używany do wykonania robót powinien być zgodny z ofertą Wykonawcy. W wypadku zdyskwalifikowania przez Inspektora Nadzoru sprzętu niegwarantującego zachowania warunków umowy, mającego negatywny wpływ na jakość i bezpieczeństwo wykonywanych robót, sprzęt ten nie zostanie dopuszczony do robót. 4. WYMAGANIA OGÓLNE DOTYCZĄCE ŚRODKÓW TRANSPORTU. Wykonawca jest zobowiązany do stosowania tylko takich środków transportu, które nie wpłyną niekorzystnie stan i jakość transportowanych materiałów i wyrobów. Wykonawca będzie na bieżąco usuwać, na własny koszt, wszelkie zanieczyszczenia spowodowanie jego pojazdami na drogach publicznych oraz dojazdach do placu budowy. 5. WYMAGANIA OGÓLNE DOTYCZĄCE WYKONANIA ROBÓT. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową, za ich zgodność z wymaganiami ST, a także za prowadzenie robót zgodnie z zasadami wiedzy technicznej i sztuki budowlanej, zgodnie z wytycznymi i instrukcjami producentów materiałów i wyrobów, a także zgodnie z poleceniami Inspektora Nadzoru. 6. KONTROLA, BADANIA ROBÓT BUDOWLANYCH Zasady kontroli jakości robót. Wykonawca jest odpowiedzialny za pełną kontrole robót, jakość materiałów i wyrobów budowlanych. Wykonawca będzie prowadził pomiary, kontrolę i konieczne badania materiałów, wyrobów budowlanych oraz robót budowlanych z częstotliwością gwarantującą, że roboty wykonano zgodnie z wymaganiami zawartymi w ST. Wykonawca jest zobowiązany do informowania o wynikach przeprowadzonych pomiarów, kontroli i badań Zamawiającego (Inspektora Nadzoru). 11

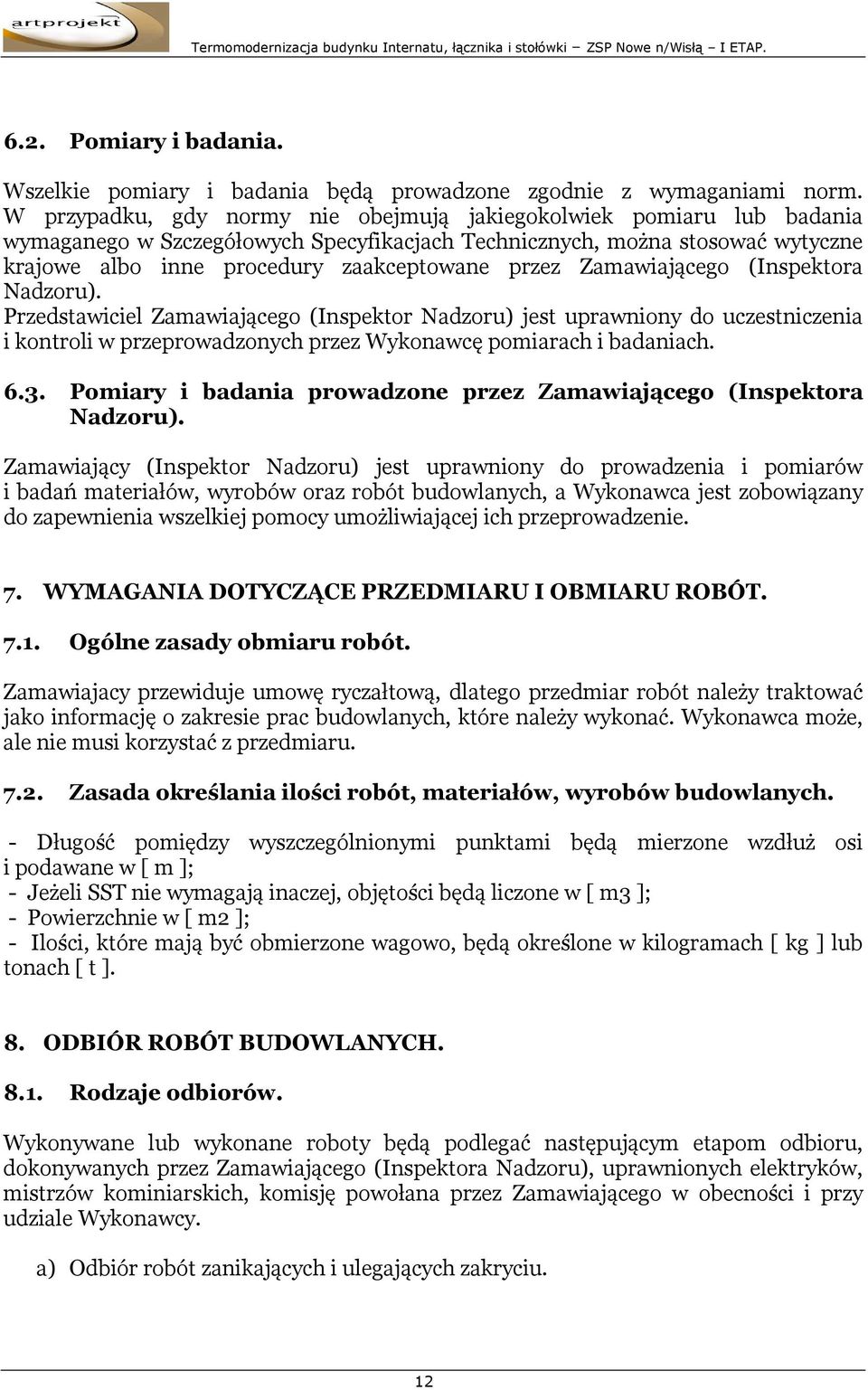

12 6.2. Pomiary i badania. Wszelkie pomiary i badania będą prowadzone zgodnie z wymaganiami norm. W przypadku, gdy normy nie obejmują jakiegokolwiek pomiaru lub badania wymaganego w Szczegółowych Specyfikacjach Technicznych, można stosować wytyczne krajowe albo inne procedury zaakceptowane przez Zamawiającego (Inspektora Nadzoru). Przedstawiciel Zamawiającego (Inspektor Nadzoru) jest uprawniony do uczestniczenia i kontroli w przeprowadzonych przez Wykonawcę pomiarach i badaniach Pomiary i badania prowadzone przez Zamawiającego (Inspektora Nadzoru). Zamawiający (Inspektor Nadzoru) jest uprawniony do prowadzenia i pomiarów i badań materiałów, wyrobów oraz robót budowlanych, a Wykonawca jest zobowiązany do zapewnienia wszelkiej pomocy umożliwiającej ich przeprowadzenie. 7. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT Ogólne zasady obmiaru robót. Zamawiajacy przewiduje umowę ryczałtową, dlatego przedmiar robót należy traktować jako informację o zakresie prac budowlanych, które należy wykonać. Wykonawca może, ale nie musi korzystać z przedmiaru Zasada określania ilości robót, materiałów, wyrobów budowlanych. - Długość pomiędzy wyszczególnionymi punktami będą mierzone wzdłuż osi i podawane w [ m ]; - Jeżeli SST nie wymagają inaczej, objętości będą liczone w [ m3 ]; - Powierzchnie w [ m2 ]; - Ilości, które mają być obmierzone wagowo, będą określone w kilogramach [ kg ] lub tonach [ t ]. 8. ODBIÓR ROBÓT BUDOWLANYCH Rodzaje odbiorów. Wykonywane lub wykonane roboty będą podlegać następującym etapom odbioru, dokonywanych przez Zamawiającego (Inspektora Nadzoru), uprawnionych elektryków, mistrzów kominiarskich, komisję powołana przez Zamawiającego w obecności i przy udziale Wykonawcy. a) Odbiór robót zanikających i ulegających zakryciu. 12

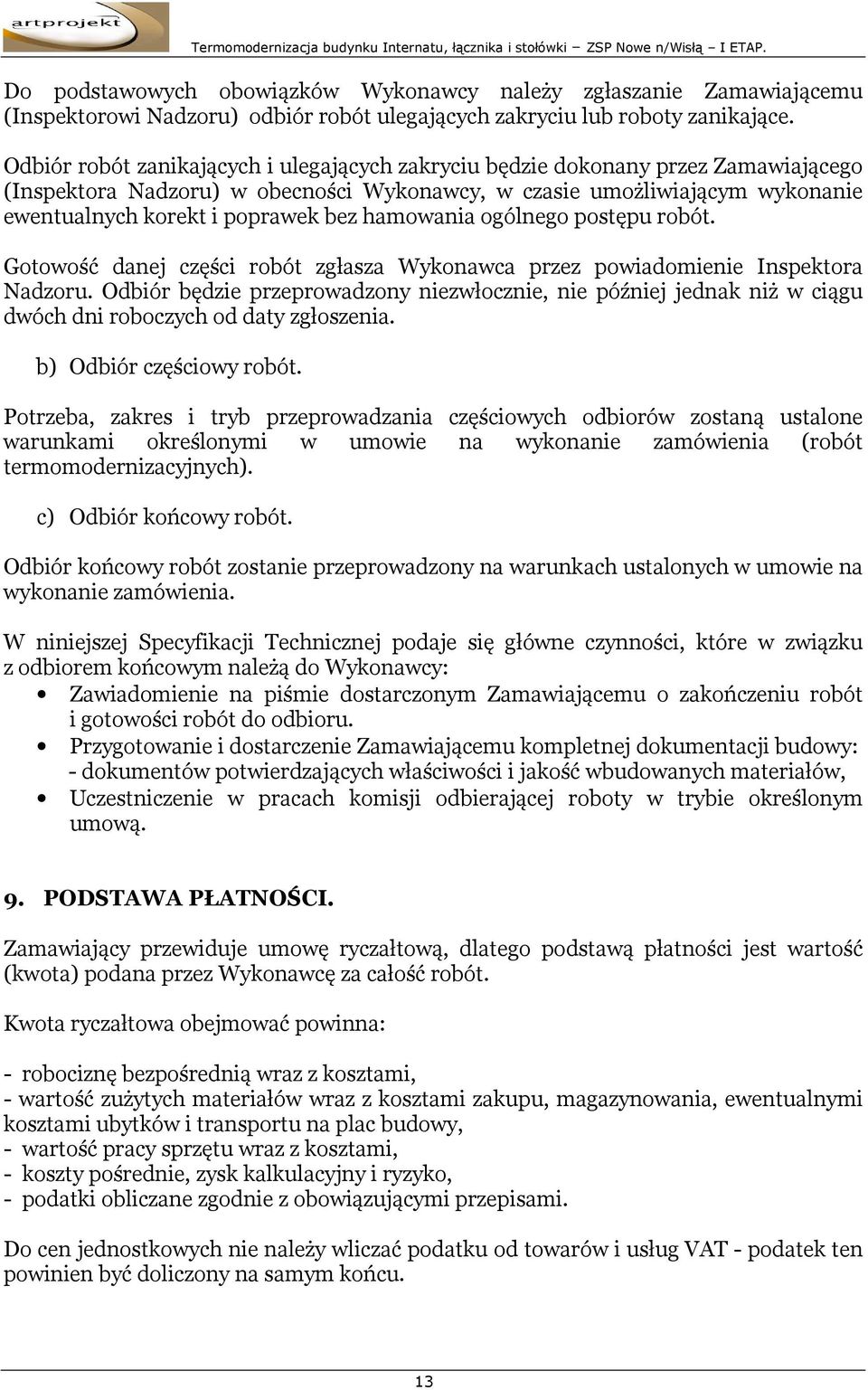

13 Do podstawowych obowiązków Wykonawcy należy zgłaszanie Zamawiającemu (Inspektorowi Nadzoru) odbiór robót ulegających zakryciu lub roboty zanikające. Odbiór robót zanikających i ulegających zakryciu będzie dokonany przez Zamawiającego (Inspektora Nadzoru) w obecności Wykonawcy, w czasie umożliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót. Gotowość danej części robót zgłasza Wykonawca przez powiadomienie Inspektora Nadzoru. Odbiór będzie przeprowadzony niezwłocznie, nie później jednak niż w ciągu dwóch dni roboczych od daty zgłoszenia. b) Odbiór częściowy robót. Potrzeba, zakres i tryb przeprowadzania częściowych odbiorów zostaną ustalone warunkami określonymi w umowie na wykonanie zamówienia (robót termomodernizacyjnych). c) Odbiór końcowy robót. Odbiór końcowy robót zostanie przeprowadzony na warunkach ustalonych w umowie na wykonanie zamówienia. W niniejszej Specyfikacji Technicznej podaje się główne czynności, które w związku z odbiorem końcowym należą do Wykonawcy: Zawiadomienie na piśmie dostarczonym Zamawiającemu o zakończeniu robót i gotowości robót do odbioru. Przygotowanie i dostarczenie Zamawiającemu kompletnej dokumentacji budowy: - dokumentów potwierdzających właściwości i jakość wbudowanych materiałów, Uczestniczenie w pracach komisji odbierającej roboty w trybie określonym umową. 9. PODSTAWA PŁATNOŚCI. Zamawiający przewiduje umowę ryczałtową, dlatego podstawą płatności jest wartość (kwota) podana przez Wykonawcę za całość robót. Kwota ryczałtowa obejmować powinna: - robociznę bezpośrednią wraz z kosztami, - wartość zużytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnymi kosztami ubytków i transportu na plac budowy, - wartość pracy sprzętu wraz z kosztami, - koszty pośrednie, zysk kalkulacyjny i ryzyko, - podatki obliczane zgodnie z obowiązującymi przepisami. Do cen jednostkowych nie należy wliczać podatku od towarów i usług VAT - podatek ten powinien być doliczony na samym końcu. 13

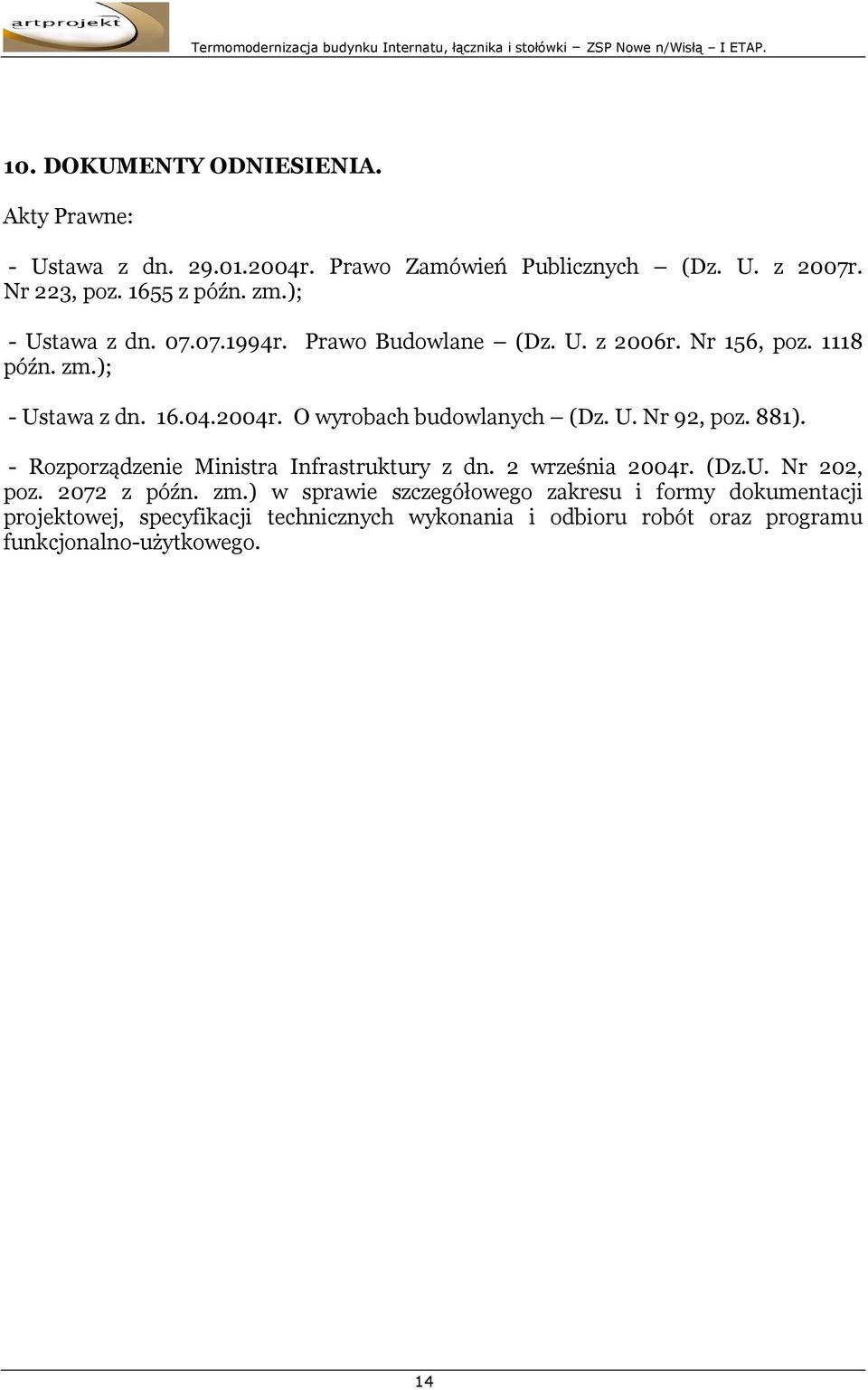

14 10. DOKUMENTY ODNIESIENIA. Akty Prawne: - Ustawa z dn r. Prawo Zamówień Publicznych (Dz. U. z 2007r. Nr 223, poz z późn. zm.); - Ustawa z dn r. Prawo Budowlane (Dz. U. z 2006r. Nr 156, poz późn. zm.); - Ustawa z dn r. O wyrobach budowlanych (Dz. U. Nr 92, poz. 881). - Rozporządzenie Ministra Infrastruktury z dn. 2 września 2004r. (Dz.U. Nr 202, poz z późn. zm.) w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót oraz programu funkcjonalno-użytkowego. 14

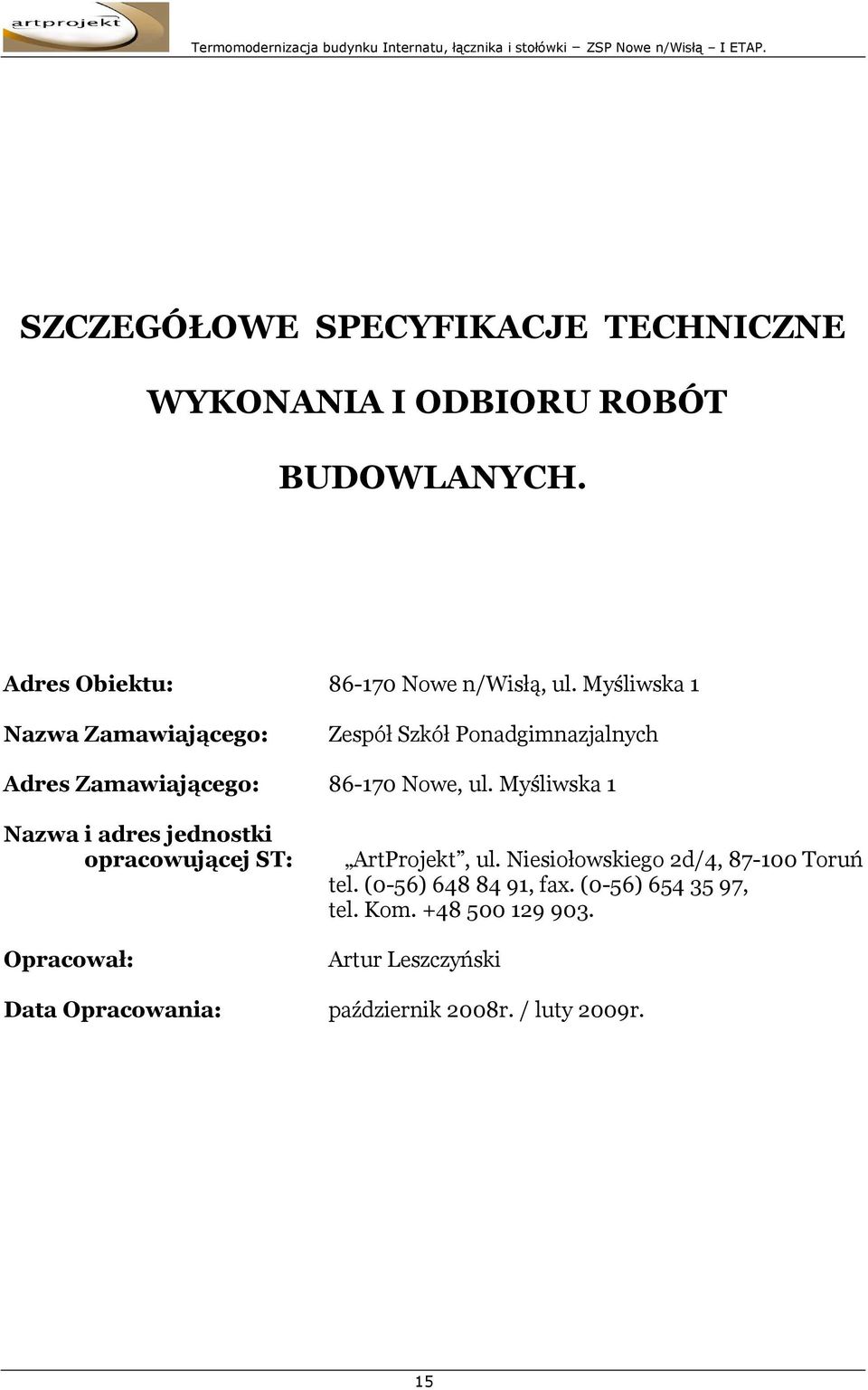

15 SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH. Adres Obiektu: Nowe n/wisłą, ul. Myśliwska 1 Nazwa Zamawiającego: Zespół Szkół Ponadgimnazjalnych Adres Zamawiającego: Nowe, ul. Myśliwska 1 Nazwa i adres jednostki opracowującej ST: Opracował: ArtProjekt, ul. Niesiołowskiego 2d/4, Toruń tel. (0-56) , fax. (0-56) , tel. Kom Artur Leszczyński Data Opracowania: październik 2008r. / luty 2009r. 15

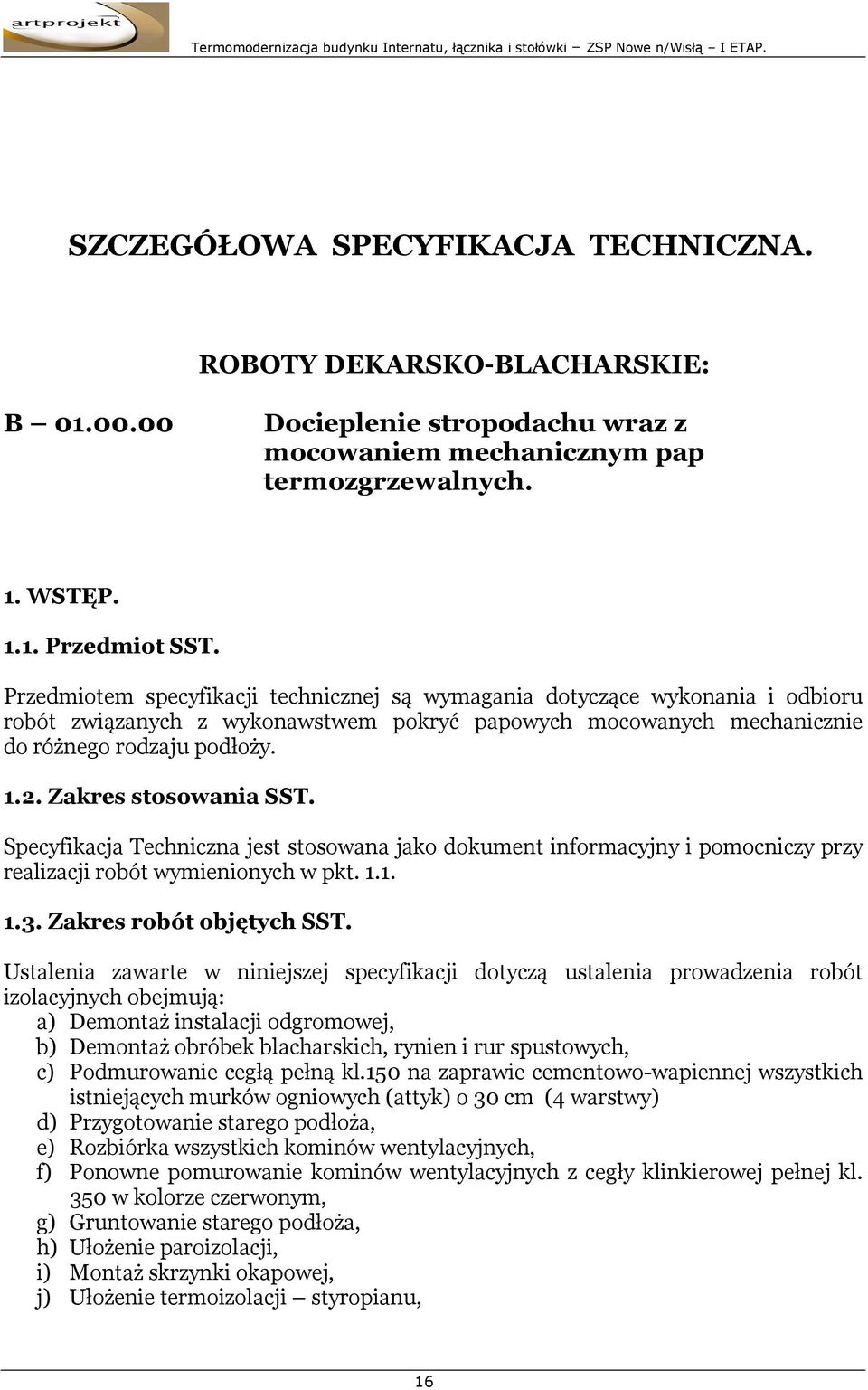

16 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA. ROBOTY DEKARSKO-BLACHARSKIE: B Docieplenie stropodachu wraz z mocowaniem mechanicznym pap termozgrzewalnych. 1. WSTĘP Przedmiot SST. Przedmiotem specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonawstwem pokryć papowych mocowanych mechanicznie do różnego rodzaju podłoży Zakres stosowania SST. Specyfikacja Techniczna jest stosowana jako dokument informacyjny i pomocniczy przy realizacji robót wymienionych w pkt Zakres robót objętych SST. Ustalenia zawarte w niniejszej specyfikacji dotyczą ustalenia prowadzenia robót izolacyjnych obejmują: a) Demontaż instalacji odgromowej, b) Demontaż obróbek blacharskich, rynien i rur spustowych, c) Podmurowanie cegłą pełną kl.150 na zaprawie cementowo-wapiennej wszystkich istniejących murków ogniowych (attyk) o 30 cm (4 warstwy) d) Przygotowanie starego podłoża, e) Rozbiórka wszystkich kominów wentylacyjnych, f) Ponowne pomurowanie kominów wentylacyjnych z cegły klinkierowej pełnej kl. 350 w kolorze czerwonym, g) Gruntowanie starego podłoża, h) Ułożenie paroizolacji, i) Montaż skrzynki okapowej, j) Ułożenie termoizolacji styropianu, 16

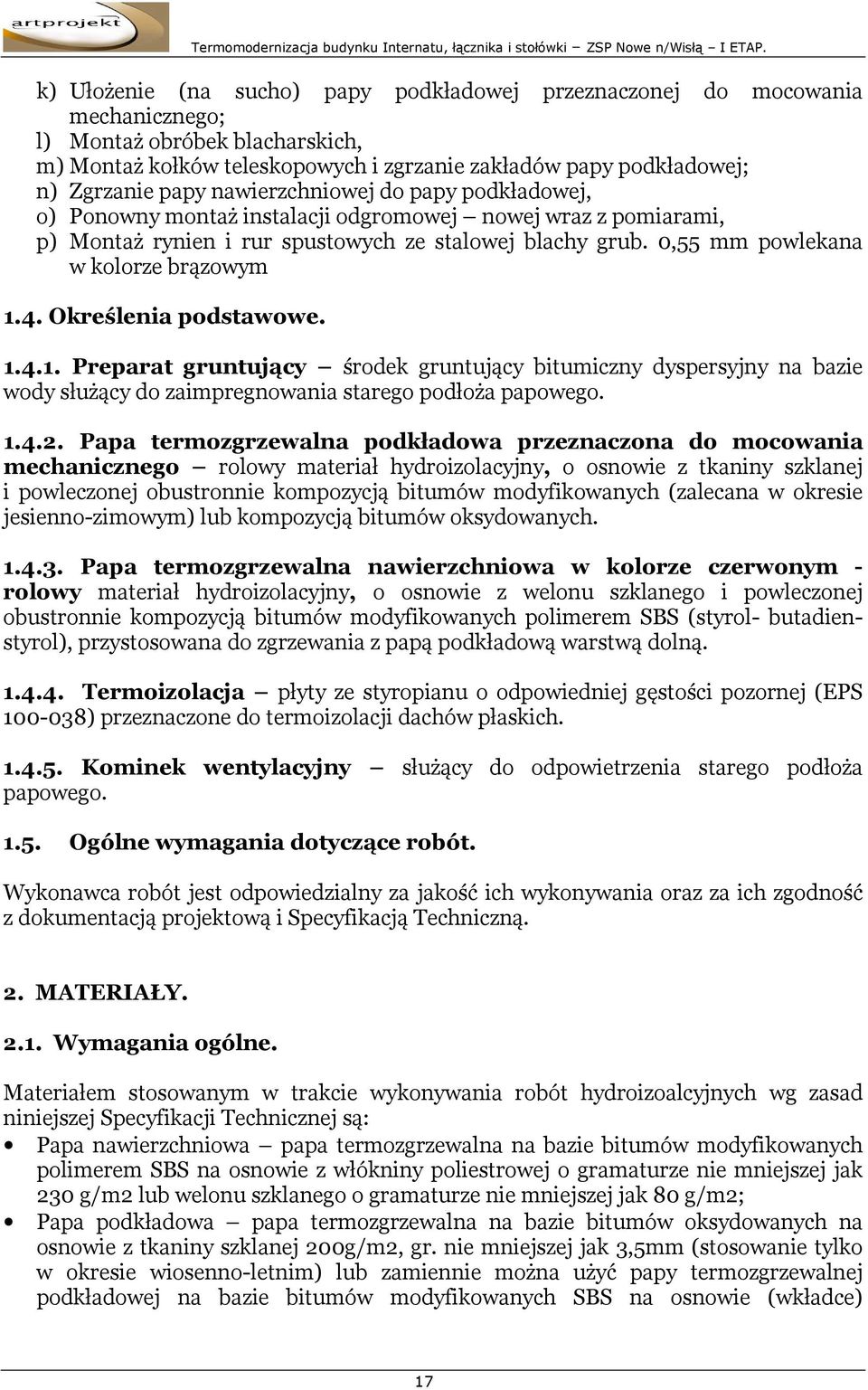

17 k) Ułożenie (na sucho) papy podkładowej przeznaczonej do mocowania mechanicznego; l) Montaż obróbek blacharskich, m) Montaż kołków teleskopowych i zgrzanie zakładów papy podkładowej; n) Zgrzanie papy nawierzchniowej do papy podkładowej, o) Ponowny montaż instalacji odgromowej nowej wraz z pomiarami, p) Montaż rynien i rur spustowych ze stalowej blachy grub. 0,55 mm powlekana w kolorze brązowym 1.4. Określenia podstawowe Preparat gruntujący środek gruntujący bitumiczny dyspersyjny na bazie wody służący do zaimpregnowania starego podłoża papowego Papa termozgrzewalna podkładowa przeznaczona do mocowania mechanicznego rolowy materiał hydroizolacyjny, o osnowie z tkaniny szklanej i powleczonej obustronnie kompozycją bitumów modyfikowanych (zalecana w okresie jesienno-zimowym) lub kompozycją bitumów oksydowanych Papa termozgrzewalna nawierzchniowa w kolorze czerwonym - rolowy materiał hydroizolacyjny, o osnowie z welonu szklanego i powleczonej obustronnie kompozycją bitumów modyfikowanych polimerem SBS (styrol- butadienstyrol), przystosowana do zgrzewania z papą podkładową warstwą dolną Termoizolacja płyty ze styropianu o odpowiedniej gęstości pozornej (EPS ) przeznaczone do termoizolacji dachów płaskich Kominek wentylacyjny służący do odpowietrzenia starego podłoża papowego Ogólne wymagania dotyczące robót. Wykonawca robót jest odpowiedzialny za jakość ich wykonywania oraz za ich zgodność z dokumentacją projektową i Specyfikacją Techniczną. 2. MATERIAŁY Wymagania ogólne. Materiałem stosowanym w trakcie wykonywania robót hydroizoalcyjnych wg zasad niniejszej Specyfikacji Technicznej są: Papa nawierzchniowa papa termozgrzewalna na bazie bitumów modyfikowanych polimerem SBS na osnowie z włókniny poliestrowej o gramaturze nie mniejszej jak 230 g/m2 lub welonu szklanego o gramaturze nie mniejszej jak 80 g/m2; Papa podkładowa papa termozgrzewalna na bazie bitumów oksydowanych na osnowie z tkaniny szklanej 200g/m2, gr. nie mniejszej jak 3,5mm (stosowanie tylko w okresie wiosenno-letnim) lub zamiennie można użyć papy termozgrzewalnej podkładowej na bazie bitumów modyfikowanych SBS na osnowie (wkładce) 17

18 z tkaniny szklanej 200g/m2 o gr. nie mniejszej jak 3,0mm (zalecana w okresie jesienno-zimowym); Termoizolacja płyty styropianowe EPS gr.14cm frezowane przeznaczone do izolacji dachów płaskich Kołki teleskopowe przeznaczone do mocowanie mechanicznego papy podkładowej dobierane są indywidualnie w zależności od rodzaju podłoża.; Cegła klinkierowa pełna kolor czerwony kl. 350, wraz z zaprawą do murowania i fugowania cegieł klinkierowych gotowa sucha mieszanka przygotowana fabrycznie w kolorze szarym; 2.2. Wymagania szczegółowe. Przyjęty system powinien spełniać następujące wymagania szczegółowe: Termoizolacja styropian: Grubość: 14cm, frezowany, Symbol (klasa): EPS , Gęstość pozorna: 20 kg/m3, Dopuszcza się każdy styropian posiadający odpowiednie dokumenty tj. posiadający deklarację zgodności z PN-EN Papa nawierzchniowa w kolorze czerwonym: Grubość papy termozgrzewalnej nie mniejsza jak 3,7mm, Rodzaj i gramatura osnowy (wkładki): welon szklany o gramaturze nie mniejszej jak 80g/m2 Papa powinna wykazywać giętkość, badania na wałku fi-30mm, w temperaturze < - 15 st. C, Odporność na spływanie w podwyższonej temperaturze min. 100st. C, Siły zrywające przy rozciąganiu wzdłuż i w poprzek odpowiednio: 550 kn/50mm (+/- 150) i 300kN/50mm (+/- 80), Wydłużenie przy zrywaniu wzdłuż i w poprzek: 4,0% (+/- 2,0) Reakcja na ogień: klasa E Papa podkładowa: Grubość: nie mniejsza jak 3,5 mm (lub w przypadku papy modyfikowanej 3,0mm); Rodzaj i gramatura osnowy (wkładki): tkanina szklana o gramaturze 200 g/m2, Siły zrywające przy rozciąganiu wzdłuż i w poprzek odpowiednio: 1400 kn/50mm (+/- 400) i 1400 kn/50mm (+/- 400), Wytrzymałość na rozdzieranie przez gwóźdź wzdłuż i w poprzek odpowiednio: 350 N (+/- 80) i 250 N (+/- 80), Wydłużenie przy zrywaniu wzdłuż i w poprzek min. 4,0% (+/- 2,0). Papa przeznaczona do mocowania mechanicznego taki wpis musi znajdować się w Deklaracji Zgodności z PN-EN Kołki teleskopowe ( np. typu: GOK+WO+k08L060): Materiał: poliamid 6.0 (Nylon) - niepalne Właściwości mechaniczne tworzywa: nie ulegają zmianie w temperaturach od - 45st. C do +240 st. C wysoka odporność udarowa w niskich temperaturach, 18

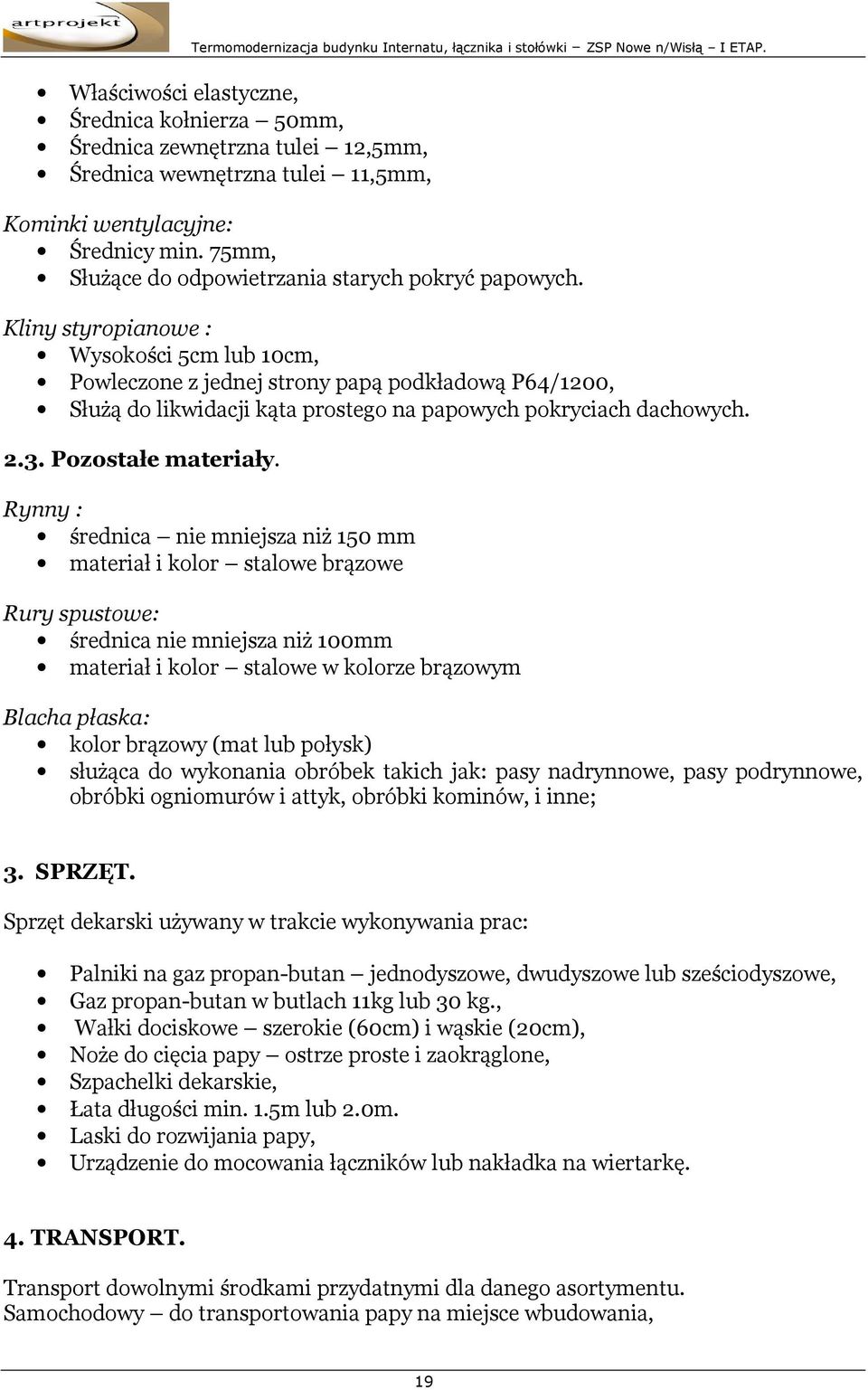

19 Właściwości elastyczne, Średnica kołnierza 50mm, Średnica zewnętrzna tulei 12,5mm, Średnica wewnętrzna tulei 11,5mm, Kominki wentylacyjne: Średnicy min. 75mm, Służące do odpowietrzania starych pokryć papowych. Kliny styropianowe : Wysokości 5cm lub 10cm, Powleczone z jednej strony papą podkładową P64/1200, Służą do likwidacji kąta prostego na papowych pokryciach dachowych Pozostałe materiały. Rynny : średnica nie mniejsza niż 150 mm materiał i kolor stalowe brązowe Rury spustowe: średnica nie mniejsza niż 100mm materiał i kolor stalowe w kolorze brązowym Blacha płaska: kolor brązowy (mat lub połysk) służąca do wykonania obróbek takich jak: pasy nadrynnowe, pasy podrynnowe, obróbki ogniomurów i attyk, obróbki kominów, i inne; 3. SPRZĘT. Sprzęt dekarski używany w trakcie wykonywania prac: Palniki na gaz propan-butan jednodyszowe, dwudyszowe lub sześciodyszowe, Gaz propan-butan w butlach 11kg lub 30 kg., Wałki dociskowe szerokie (60cm) i wąskie (20cm), Noże do cięcia papy ostrze proste i zaokrąglone, Szpachelki dekarskie, Łata długości min. 1.5m lub 2.0m. Laski do rozwijania papy, Urządzenie do mocowania łączników lub nakładka na wiertarkę. 4. TRANSPORT. Transport dowolnymi środkami przydatnymi dla danego asortymentu. Samochodowy do transportowania papy na miejsce wbudowania, 19

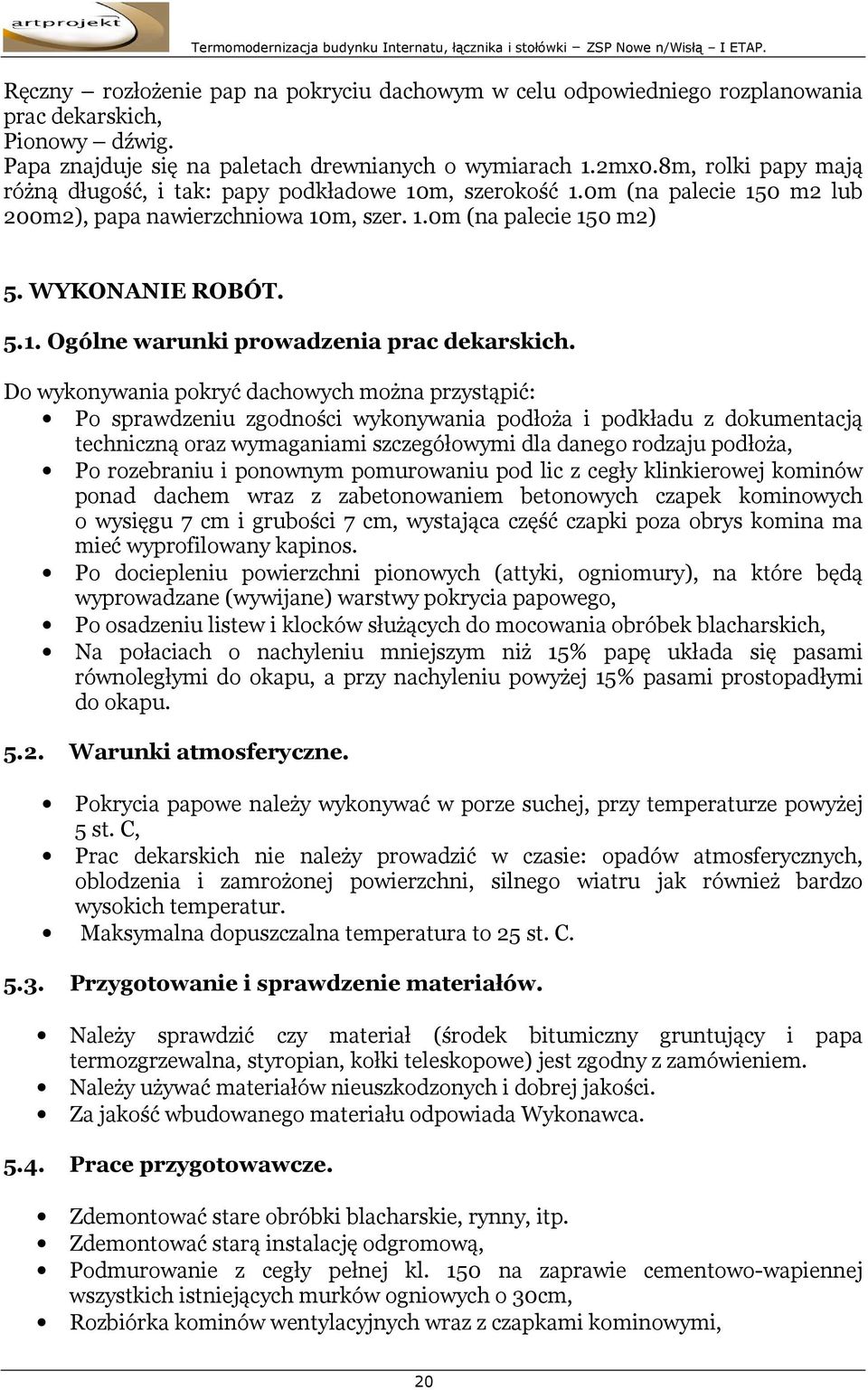

20 Ręczny rozłożenie pap na pokryciu dachowym w celu odpowiedniego rozplanowania prac dekarskich, Pionowy dźwig. Papa znajduje się na paletach drewnianych o wymiarach 1.2mx0.8m, rolki papy mają różną długość, i tak: papy podkładowe 10m, szerokość 1.0m (na palecie 150 m2 lub 200m2), papa nawierzchniowa 10m, szer. 1.0m (na palecie 150 m2) 5. WYKONANIE ROBÓT Ogólne warunki prowadzenia prac dekarskich. Do wykonywania pokryć dachowych można przystąpić: Po sprawdzeniu zgodności wykonywania podłoża i podkładu z dokumentacją techniczną oraz wymaganiami szczegółowymi dla danego rodzaju podłoża, Po rozebraniu i ponownym pomurowaniu pod lic z cegły klinkierowej kominów ponad dachem wraz z zabetonowaniem betonowych czapek kominowych o wysięgu 7 cm i grubości 7 cm, wystająca część czapki poza obrys komina ma mieć wyprofilowany kapinos. Po dociepleniu powierzchni pionowych (attyki, ogniomury), na które będą wyprowadzane (wywijane) warstwy pokrycia papowego, Po osadzeniu listew i klocków służących do mocowania obróbek blacharskich, Na połaciach o nachyleniu mniejszym niż 15% papę układa się pasami równoległymi do okapu, a przy nachyleniu powyżej 15% pasami prostopadłymi do okapu Warunki atmosferyczne. Pokrycia papowe należy wykonywać w porze suchej, przy temperaturze powyżej 5 st. C, Prac dekarskich nie należy prowadzić w czasie: opadów atmosferycznych, oblodzenia i zamrożonej powierzchni, silnego wiatru jak również bardzo wysokich temperatur. Maksymalna dopuszczalna temperatura to 25 st. C Przygotowanie i sprawdzenie materiałów. Należy sprawdzić czy materiał (środek bitumiczny gruntujący i papa termozgrzewalna, styropian, kołki teleskopowe) jest zgodny z zamówieniem. Należy używać materiałów nieuszkodzonych i dobrej jakości. Za jakość wbudowanego materiału odpowiada Wykonawca Prace przygotowawcze. Zdemontować stare obróbki blacharskie, rynny, itp. Zdemontować starą instalację odgromową, Podmurowanie z cegły pełnej kl. 150 na zaprawie cementowo-wapiennej wszystkich istniejących murków ogniowych o 30cm, Rozbiórka kominów wentylacyjnych wraz z czapkami kominowymi, 20

21 Ponowne pomurowanie kominów wentylacyjnych z cegły klinkierowej czerwonej z użyciem gotowej zaprawy do murowania i fugowania cegieł klinkierowych. Kominy należy pomurować o 3 cegły wyższe niż były dotychczasowe; Wykonanie nowych daszków (czapek) betonowych (beton B-20) gr. nie mniejszej jak 7cm na kominach wentylacyjnych; Rozciąć i podkleić pęcherze powietrza na starym podłożu papowym, wstawienie łat z papy zgrzewalnej podkładowej np. V60 S30; Zagruntować środkiem Dysperbit stare podłoże papowe w ilości od 0,5 do 1,0 kg/m Montaż paroizolacji, termoizolacji i skrzynki okapowej. Paroizolację (w postaci folii paroizolacyjnej) układamy na wcześniej przygotowanym podłożu j/w lecz nie wcześniej jak po 24 godzinach od zagruntowania podłoża środkiem typu Dysperbit - zakłady folii paroizolacyjnej powinny wynosić min. 10cm (czołowe i wzdłużne) oraz powinny być sklejone taśmą; folia paroizolacyjna powinna być wywinięta na ogniomury na wys cm (grubość docieplenia); Termoizolację (płyty styropianowe EPS gr. 14cm frezowane) układamy na paroizolacji; Termoizolację układamy jednowarstwowo. W przypadku termoizolacji dwuwarstwowej łączenia płyt styropianowych górnej warstwy należy przesunąć o min. 20 cm-30 cm względem dolnej, tak, aby łączenia obu warstw nie pokrywały się; Wzdłuż okapów montujemy krawędziaki impregnowane o wym. 30cm x 14cm; Krawędziak powinien znajdować się w 50% na pokryciu dachowym i w 50 % wystawać poza krawędź dachu Dodatkowymi elementami są: kliny styropianowe (z warstwą papy podkładowej) wysokości 5 cm lub 10cm, które układamy wokół kominów i wzdłuż ogniomurów (attyk) na ułożonych wcześniej płytach styropianowych oraz kominki wentylacyjne, które układamy na starym podłożu; 5.6. Wykonywanie izolacji z papy termozgrzewalnej podkładowej mocowanej mechanicznie i zgrzanie czerwonej papy nawierzchniowej. Aplikacje papy zaczynamy od najniższego punktu (okapu) przesuwając stopniowo w stronę kalenicy, Papę podkładową należy rozwinąć ( na sucho ) w miejscu, w którym będzie układana, a następnie po przymiarce (z uwzględnieniem zakładu) i ewentualnym koniecznym przycięciu mocujemy kołki teleskopowe na zakładach wzdłużnych i czołowych poprzez termoizolację do nośnego podłoża; Po zamocowaniu kołków należy dokładnie zgrzać łączenia papy podkładowej, w taki sposób, aby całkowicie zakryć kołki w ten sposób uzyskujemy całkowicie wodoszczelną powłokę, Elementem zabezpieczającym styropian przed wypływem asfaltu są pasy papy tradycyjnej (np. P64/1200) szerokości cm, które należy rozwinąć w miejscu zakładów papy podkładowej, 21

22 Szerokość zakładów przy papie podkładowej wynosi: zakłady czołowe min. 15cm, zakłady wzdłużne min. 14cm, Papa podkładowa powinna mieć odpowiednią wypływkę na zakładach, która świadczy o szczelnym połączeniu zakładów wzdłużnych i czołowych; szerokość wypływki nie mniejsza niż 0.5cm, Przed zgrzaniem papy nawierzchniowej w kolorze czerwonym należy ją rozwinąć w miejscu, w którym będzie układana, a następnie po przymiarce ( z uwzględnieniem zakładu) i ewentualnym koniecznym przycięciu zwinąć ją z dwóch końców do środka, Zgrzewanie polega na podgrzaniu spodniej powierzchni papy płomieniem z palnika gazowego do momentu nadtopienia masy powłokowej, W trakcie zgrzewania palnik na gaz propan-butan powinien być tak ustawiony, aby płomień podgrzewał jednocześnie podłoże i wstęgę papy od strony przekładki antyadhezyjnej (folii łatwotopliwej), Papę zgrzewamy cofając się, jednocześnie ją rozwijając, Poszczególne arkusze papy układamy tak, aby zachować układ tzw. cegiełki, czyli przesuwając się w górę przesuwamy jednocześnie początkowy arkusz papy o ½ rolki, tak, aby zakłady czołowe i wzdłużne nie pokrywały się (taka sama zasada obowiązuje przy montażu kołkami papę podkładową), dodatkowo papę nawierzchniową należy w taki sam sposób przesunąć względem papy podkładowej, Papę nawierzchniową w kolorze czerwonym zgrzewamy zachowując odpowiednie szerokości zakładów: czołowe - min. 12 do 15cm, wzdłużne min. 10cm. Jednocześnie używamy wałków szer. 5-15cm, którymi dociskamy złącza papy, dzięki czemu uzyskujemy tzw. wypływkę, która świadczy o dobrym połączeniu zakładów wzdłużnych i czołowych. Szerokość wypływki powinna wynosić 0,5cm; Wpływ asfaltu z boku rolki posypujemy taką samą posypką, która znajduje się na wierzchniej warstwie papy nawierzchniowej, a jest dostarczona razem z papą na plac budowy przez producenta lub należy ją dodatkowo zakupić Prace wykończeniowe. Montaż nowych obróbek blacharskich: pasów nadrynnowych, podrynnowych, obróbki kominów, ogniomurów, itp. Montaż i regulacja rynien, Montaż, sprawdzenie i pomiary nowej instalacji odgromowej. 6. KONTROLA JAKOŚCI. Kontrola jakości polega na sprawdzeniu czy roboty zostały wykonane zgodnie z zaleceniami zawartymi w Specyfikacji Technicznej jak również zaleceniami producenta pap, w szczególności należy zwrócić uwagę na: Przyczepność papy do podłoża (sprawdzenie czy są niedogrzania papy tzw. pęcherze, w których może gromadzić się para wodna), Szerokość wypływki i sprawdzenie czy łączenia papy (zakłady) są dobrze zgrzane, Kontrola zgrzania papy przy okapach, Sprawdzenie miejsc takich jak: obróbki blacharskie, kominy Ogólna estetyka wykonania robót. 22

23 7. OBMIAR ROBÓT. Nie przewiduje się obmiaru robót umowa ryczałtowa. 8. ODBIÓR ROBÓT. Osobą odbierającą roboty jest Inspektor Nadzoru Inwestorskiego lub inna osoba upoważniona przez Inwestora do reprezentowania go w czasie odbioru robót Odbiór robót pokrywczych: Roboty pokrywcze jako roboty zanikające, wymagają odbiorów częściowych, Odbiór częściowy powinien obejmować sprawdzenie: podłoża sprawdzenie naprawionych miejsc, dokładności wykonania poszczególnych warstw pokrycia, dokładność wykonania obróbek blacharskich i ich połączenia z pokryciem 8.2. Odbiór pokrycia z papy. Sprawdzenie prawidłowości montażu pierwszej warstwy papy: papy podkładowej mocowanej mechanicznie, szerokości zakładów i występowania tzw. wypływek, Sprawdzenie prawidłowości zgrzania papy nawierzchniowej do papy podkładowej: szerokość zakładów i odpowiednich wypływek Odbiór obróbek blacharskich, rynien i rur spustowych powinien obejmować: Sprawdzenie prawidłowości połączeń poziomych i pionowych, Sprawdzenie mocowania elementów do deskowania lub ścian, jak np.: obróbki do skrzynki okapowej, obróbki ogniomurów, Sprawdzenie szczelności połączeń rur spustowych z rewizjami i wpustami. Rury spustowe mogą być montowane po sprawdzeniu drożności przewodów kanalizacyjnych, studzienek rewizyjnych, itp. Dokonanie odbiorów częściowych powinno być potwierdzone wpisem w zeszyt budowy. 9. PODSTAWA PŁATNOŚCI. Podstawą płatności jest protokół odbioru robót. 10. PRZEPISY ZWIĄZANE. 23

24 Ustawa Prawo Budowlane z dn. 7 lipca 1994r. (Dz.U. z 2006r. Nr 156, poz.118 z późn. zm.) Rozporządzenie Ministra Infrastruktury z dn. 2 września 2004r. w sprawie szczegółowego zakresu formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz.U. Nr 202, poz. 2072), PN-EN 13707:2006 Elastyczne wyroby wodochronne. Wyroby asfaltowe na osnowie do pokryć dachowych. Definicje i właściwości. PN-77 B Obciążenia w obliczeniach statycznych. Obciążenie wiatrem. Pozostałe dokumenty: Instrukcje układania pap termozgrzewalnych (np. Icopal lub inne) Warunki Techniczne Wykonania i Odbioru Robót Budowlanych: Pokrycia Dachowe wydane przez ITB, zeszyt nr 396/2004, 24

25 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA. PRACE DOCIEPLENIOWE: B B Docieplenie ścian fundamentowych i cokołu oraz prace towarzyszące. Docieplenie ścian budynków.* * Ściany zewnętrzne nie będą docieplane w całości, Zamawiający przewiduje jedynie docieplenie części górnej o szer. 0,5m dookoła całego obwodu budynków. 1. WSTĘP Przedmiot SST. Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania techniczne dotyczące wykonania i odbioru robót związanych z dociepleniem ścian budynku Zakres stosowania SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu robót w wymienionych w pkt Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji obejmują wymagania ogólne dla niżej wymienionych robót: Odkopanie fundamentów budynków (wykop wzdłuż fundamentów głębokości 1.0m i szerokości do 1.5m), 25

26 Docieplenie ściany fundamentowej i cokołu : warstwą polistyrenu ekstrudowanego (XPS) gr. 10 cm z warstwą osłonową w ziemi oraz wykończeniem tynkiem mozaikowym cokół, Zasypanie wykopów fundamentowych piaskiem (pospółką) dowieziona na plac budowy, Docieplenie ścian w systemie z termoizolacją w postaci styropianu gr. 14cm górnej części budynku na szer. 0,5m bez warstwy wykończeniowej w postaci tynku, tj. zazbrojenie siatką z włókna szklanego i zatopienie jej warstwą zaprawy klejowej, Docieplenie ścian ogniomurów od strony pokrycia dachowego płytami styropianowymi EPS gr. 8 cm, Wywóz gruzu i ziemi oraz uprzątnięcie placu budowy Podstawa opracowania SST Odpowiednie normy państwowe i branżowe Warunki prowadzenia robót dociepleniowych. W trakcie prowadzenia robót dociepleniowych należy zapewnić równość podłoża, dokładność pasowania płyt styropianowych. Odpady i ścinki styropianowe powinny być niezwłocznie zbierane i usuwane z placu budowy. Niedopuszczalne jest prowadzenie robót w czasie opadów atmosferycznych, oblodzenia lub zawilgocenia powierzchni. W trakcie prowadzenia prac temperatura otoczenia i podłoża nie może być niższa niż +5 st. C ani wyższa niż +25 st.c. Instalację odgromową odsunąć od ścian budynków o grubość warstwy dociepleniowej i odpowiednio ponownie zamontować. Opierzenie blachą powlekaną murków ogniowych ząb okapowy blacharki winien wynosić min. 5 cm (zalecany 7cm) i nie powinien wystawać od lica ściany mniej niż zęby okapowe parapetów. Każdy etap ulegający zakryciu winien być zgłoszony do odbioru Inspektorowi Nadzoru i odnotowany w zeszycie budowy. Podczas prowadzenia robót dociepleniowych na budynku należy zabezpieczyć stolarkę okienną i drzwiową łącznie z szybami przed uszkodzeniami i zabrudzeniami. Przeznaczenie obiektu stwarza ograniczenia w trakcie wykonywania prac termomodernizacyjnych jak i funkcjonowania obiektu. Z tego też względu jak i bezpieczeństwa osób trzecich, prace dociepleniowe należy prowadzić etapami, aby nie paraliżować funkcjonowania placówki oświatowej. 26
