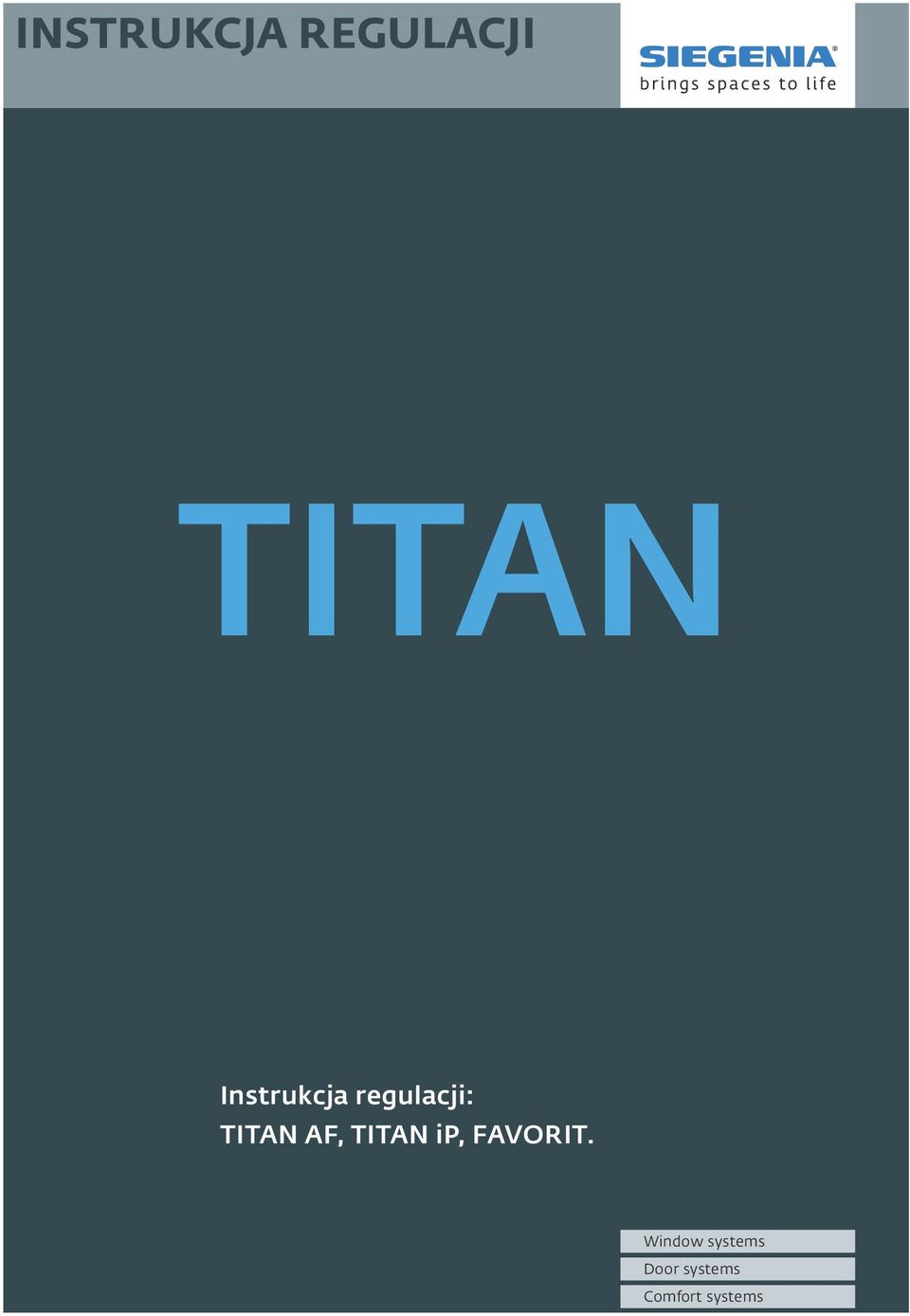

INSTRUKCJA REGULACJI TITAN. Instrukcja regulacji: TITAN AF, TITAN ip, FAVORIT. Window systems Door systems Comfort systems

Transkrypt

1 INSTRUKCJA REGULACJI TITAN Instrukcja regulacji: TITAN AF, TITAN ip, FAVORIT. Window systems Door systems Comfort systems

2

3 Spis treści Wskazówki na temat bezpieczeństwa... 2 Zakładanie i zdejmowanie skrzydła... 3 Sposób regulacji... - rozwórka rozwórka - zawias rozwórki bolce ryglujące zawias uchyłu - zawias skrzydła zawias skrzydła dolny zawias zatrzask balkonowy - podnośnik skrzydła - najazd element dodatkowy do ciężkich skrzydeł Przeznaczenie instrukcji - grupa docelowa Dokumentacja ta skierowana jest wyłącznie do serwisantów. Wszystkieo pisaneo peracje,m ogąb yćw ykonywaneje dyniep rzezo dpowiednio przeszkolony serwis techniczny! Uwagi dotyczące dokumentacji ędziemy wdzięczni za wszelkie spostrzeżenia i wskazówki, które pozwolą nam na ulepszenie naszej dokumentacji. Uwagi prosimy kierować do nas drogą mailową na adres: dokumentation@siegenia.com. 1

4 Wskazówki na temat bezpieczeństwa Podczas prac przy oknach należy zwracać uwagę na własne bezpieczeństwo! Dzieci i osoby, które nie są w stanie ocenić niebezpieczeństwa nie powinny znajdować się w pobliżu! Należy uważać na kapiący na podłogę olej, nie powinno także pozostawiać się narzędzi w miejscach, w których może stanowić to zagrożenie! Niebezpieczeństwo wypadnięcia przez otwarte okno Należy stosować jedynie stabilne drabiny. Należy odpowiednio zabezpieczyć się przed wypadnięciem z okna. Nie wolno opierać się na otwartym skrzydle okna. Niebezpieczeństwo urazu przez przytrzaśnięcie W trakcie zamykania okna/drzwi balkonowych nie należy trzymać niczego w obrębie ramy. Zagrożenie zranieniem i uszkodzeniami materialnymi poprzez dociskanie skrzydła do muru Nie należy dociskać skrzydła do muru. Zagrożenie zranieniem i uszkodzeniami materialnymi poprzez wprowadzanie przeszkód pomiędzy skrzydło i ramę Nie wolno wprowadzać przeszkód pomiędzy skrzydło i ramę. Zagrożenie zranieniem i uszkodzeniami materialnymi poprzez dodatkowe obciążanie skrzydła Nie należy obciążać dodatkowo skrzydła. Zagrożenie zranieniem w wyniku działania wiatru Należy zapobiegać możliwości działania wiatru na otwarte skrzydło. W przypadku wiatru/przeciągu należy zamknąć i zaryglować okno. UWAGA Zagrożenie zranieniem w przypadku awarii okna! w przypadku awarii należy zrezygnować z obsługi okna. okno należy zabezpieczyć i niezwłocznie skontaktować się z punktem serwisowym. 2

5 Zakładanie i zdejmowanie skrzydła Zakładanie skrzydła 1 2 α b a b = Strona zawiasowa TITAN olec zawiasu rozwórki należy zakładać od dołu, w pozycji skrzydła 0 lub otwartej pod kątem 60. = Strona zawiasowa Si-line Fare attenzione alla posizione delle boccole rispetto alla cava nel supporto forbice - boccola superiore e boccola inferiore devono essere parallele! Zdejmowanie skrzydeł Skrzydła należy zdejmować w odwrotnej kolejności. 3

6 A wszystkie wymiary w mm G H C D E F A C D E F G H rozwórka i zawias rozwórki punkty ryglowania zawias uchyłu (tylko w oknach uchylnych) zawias skrzydła - zawias ramy zatrzask balkonowy podnośnik skrzydła najazd - zaczep uchyłu element dodatkowy do ciężkich skrzydeł

7 A Rozwórka TITAN ip, AF FAVORIT 5

8 A Rozwórka AX , ± 1 ± 1 AX 3/V-V/SE ,5-1 ± 1 7 ± 1 A Rozwórka/Górny zawias ramy Okna nietypowe 1 3 2,5 2 6

9 Punkty ryglowania TITAN ip, AF - grzybek obrotowy Regulacja +2,5 11 TITAN ip/favorit TITAN ip/favorit Regulacja

10 C Zawias uchyłu D Zawias skrzydła D Zawias skrzydła SE +3,5-0,7 +1,5-0,8 8

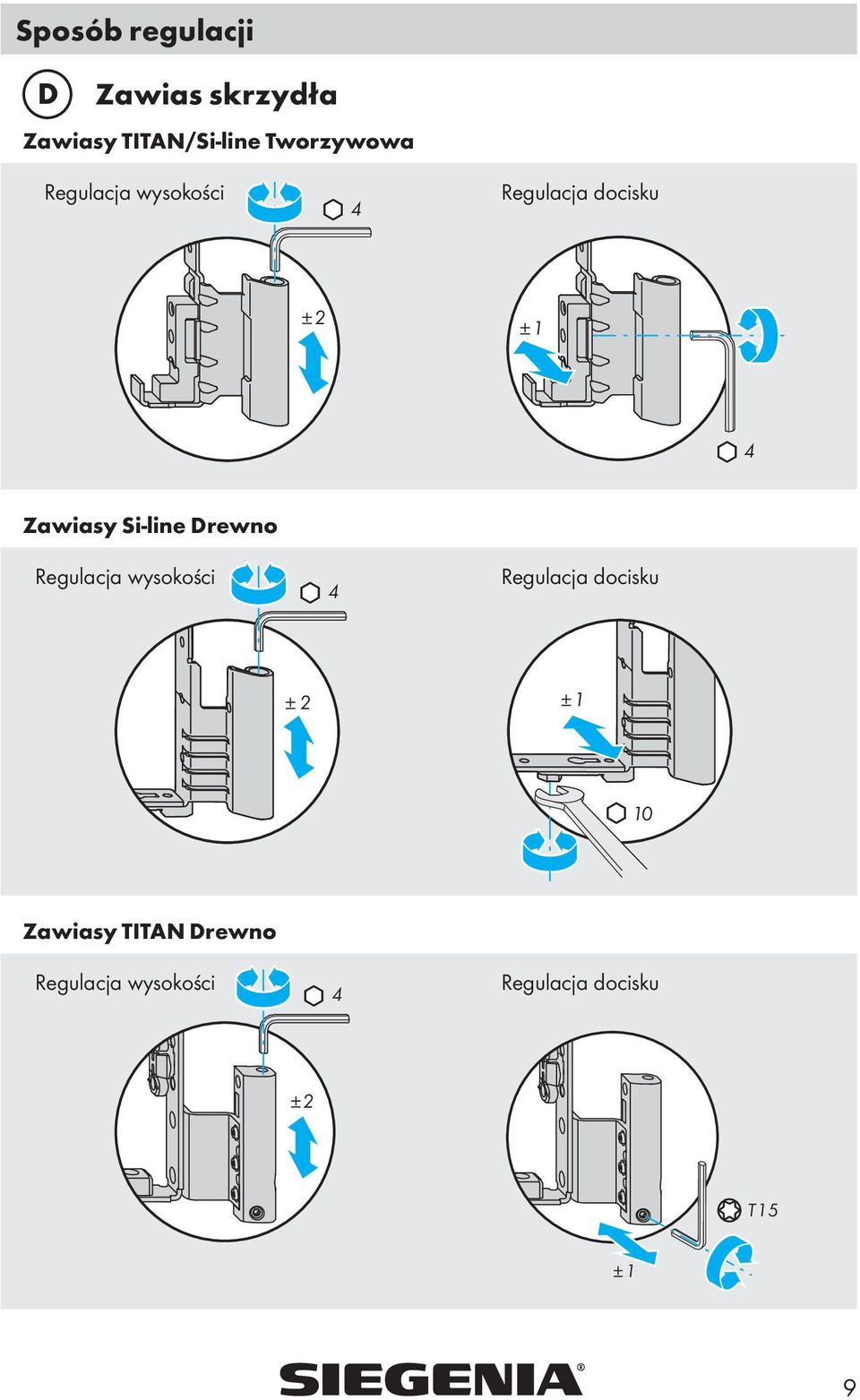

11 D Zawias skrzydła Zawiasy TITAN/Si-line Tworzywowa Zawiasy Si-line Drewno 10 Zawiasy TITAN Drewno 9

12 D Zawias dolny D Zawias dolny/zawias skrzydła AX 2+/AX Regulacja boczna +2-1 ± 0,7 V-V +2,5-1 10

13 E Zatrzask balkonowy F Podnośnik skrzydła z/bez blokady +0,6-0,1 +3 G Najazd - okna nietypowe 11

14 G Element dodatkowy V-V do ciężkich skrzydeł 12
