1 Instrukcja regulacji Instrukcja regu acji. System okuciowy TITAN: ip, AF, FAVORIT. OKUCIA OKIENNE OKUCIA DO DRZWI OKUCIA DO DRZWI PRZESUWNYCH TECHNIKA WIETRZENIA I AUTOMATYKA

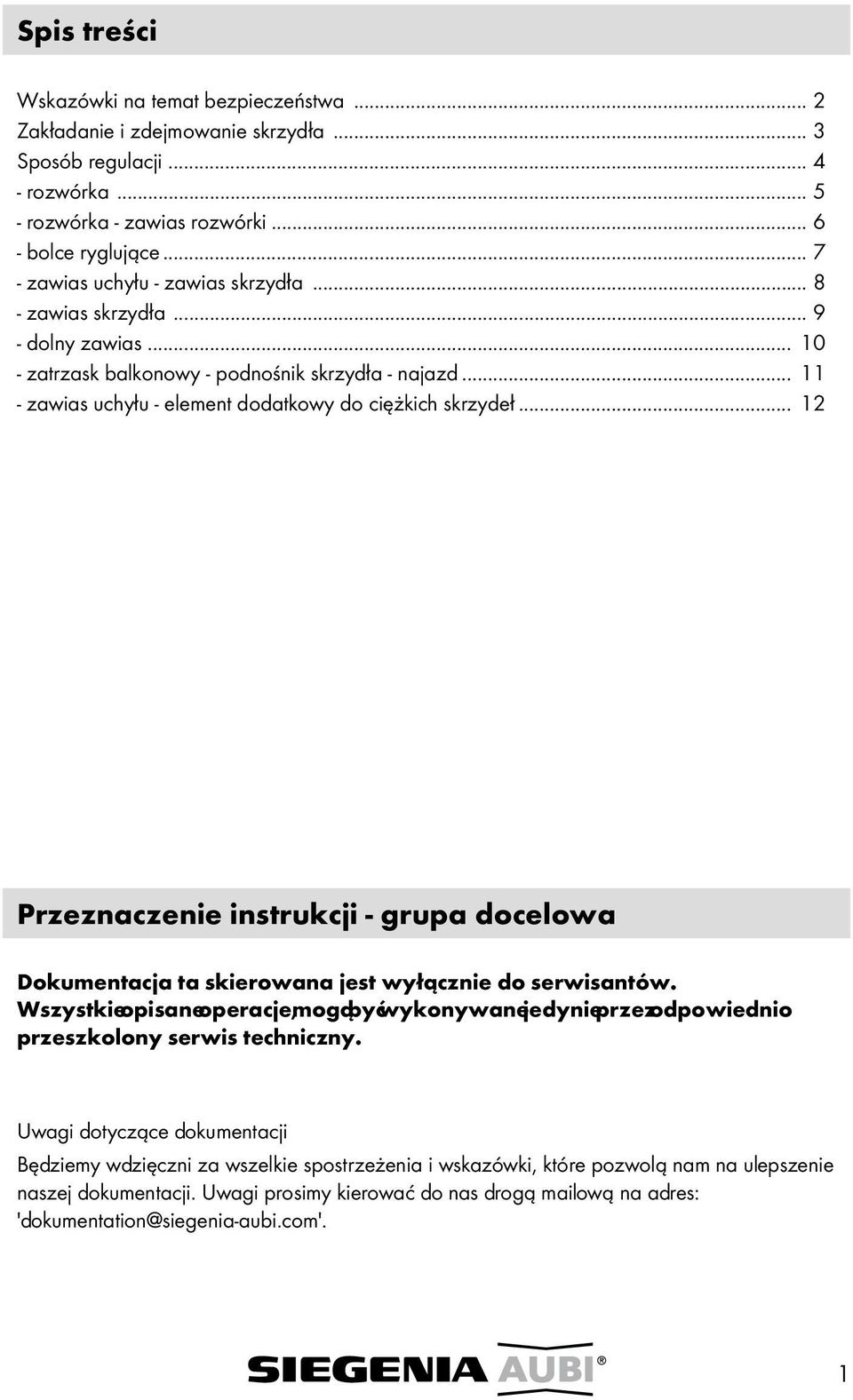

2 Spis treści Wskazówki na temat bezpieczeństwa... 2 Zakładanie i zdejmowanie skrzydła... 3 Sposób regulacji... - rozwórka rozwórka - zawias rozwórki bolce ryglujące zawias uchyłu - zawias skrzydła zawias skrzydła dolny zawias zatrzask balkonowy - podnośnik skrzydła - najazd zawias uchyłu - element dodatkowy do ciężkich skrzydeł Przeznaczenie instrukcji - grupa docelowa Dokumentacja ta skierowana jest wyłącznie do serwisantów. Wszystkie opisane operacje, mogą być wykonywane jedynie przez odpowiednio przeszkolony serwis techniczny. Uwagi dotyczące dokumentacji Będziemy wdzięczni za wszelkie spostrzeżenia i wskazówki, które pozwolą nam na ulepszenie naszej dokumentacji. Uwagi prosimy kierować do nas drogą mailową na adres: 'dokumentation@siegenia-aubi.com'. 1

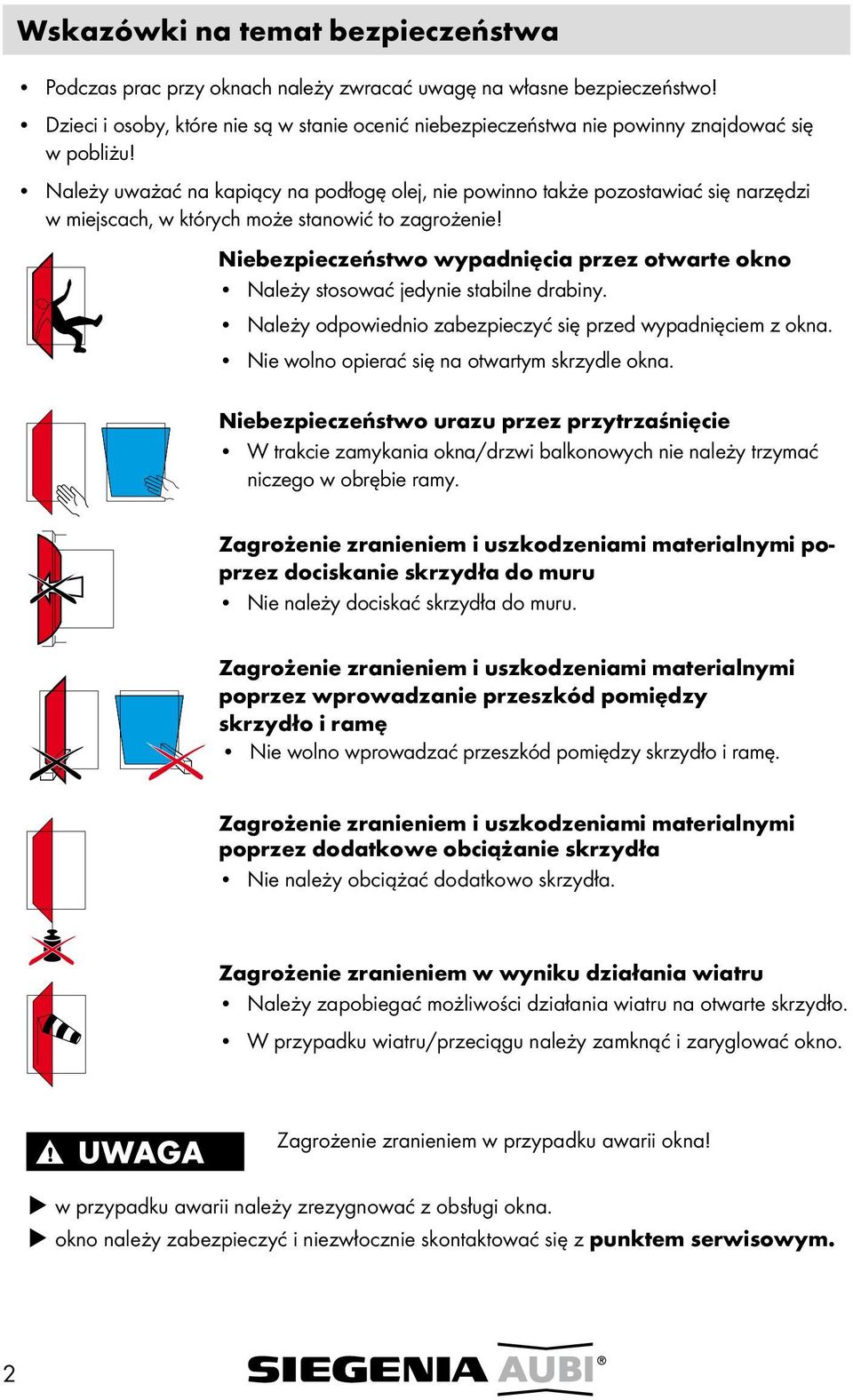

3 Wskazówki na temat bezpieczeństwa Podczas prac przy oknach należy zwracać uwagę na własne bezpieczeństwo! Dzieci i osoby, które nie są w stanie ocenić niebezpieczeństwa nie powinny znajdować się w pobliżu! Należy uważać na kapiący na podłogę olej, nie powinno także pozostawiać się narzędzi w miejscach, w których może stanowić to zagrożenie! Niebezpieczeństwo wypadnięcia przez otwarte okno Należy stosować jedynie stabilne drabiny. Należy odpowiednio zabezpieczyć się przed wypadnięciem z okna. Nie wolno opierać się na otwartym skrzydle okna. Niebezpieczeństwo urazu przez przytrzaśnięcie W trakcie zamykania okna/drzwi balkonowych nie należy trzymać niczego w obrębie ramy. Zagrożenie zranieniem i uszkodzeniami materialnymi poprzez dociskanie skrzydła do muru Nie należy dociskać skrzydła do muru. Zagrożenie zranieniem i uszkodzeniami materialnymi poprzez wprowadzanie przeszkód pomiędzy skrzydło i ramę Nie wolno wprowadzać przeszkód pomiędzy skrzydło i ramę. Zagrożenie zranieniem i uszkodzeniami materialnymi poprzez dodatkowe obciążanie skrzydła Nie należy obciążać dodatkowo skrzydła. Zagrożenie zranieniem w wyniku działania wiatru Należy zapobiegać możliwości działania wiatru na otwarte skrzydło. W przypadku wiatru/przeciągu należy zamknąć i zaryglować okno. UWAGA Zagrożenie zranieniem w przypadku awarii okna! w przypadku awarii należy zrezygnować z obsługi okna. okno należy zabezpieczyć i niezwłocznie skontaktować się z punktem serwisowym. 2

4 Zakładanie i zdejmowanie skrzydła Zakładanie skrzydła 1 2 a b a b = Strona zawiasowa TITAN Bolec zawiasu rozwórki należy zakładać od dołu, w pozycji skrzydła 0 lub otwartej pod kątem 60 = Strona zawiasowa Si-line Należy zwrócić uwagę na poprawne ustawienie względem górnego zawiasu ramy elementy muszą być ustawione równolegle! Zdejmowanie skrzydeł Skrzydła należy zdejmować w odwrotnej kolejności. 3

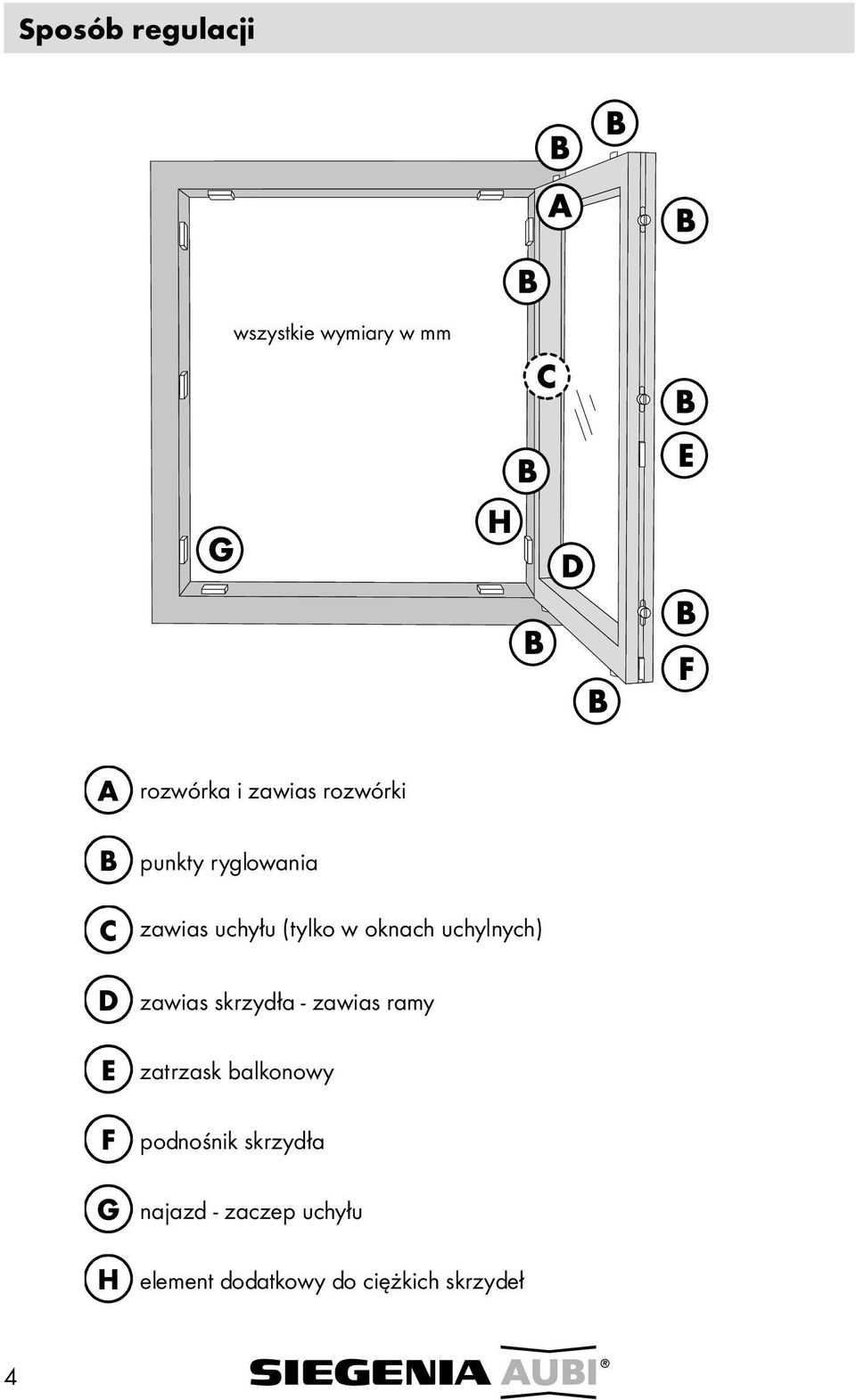

5 wszystkie wymiary w mm C E G H D F A B C D E F G H rozwórka i zawias rozwórki punkty ryglowania zawias uchyłu (tylko w oknach uchylnych) zawias skrzydła - zawias ramy zatrzask balkonowy podnośnik skrzydła najazd - zaczep uchyłu element dodatkowy do ciężkich skrzydeł

6 A Rozwórka TITAN ip, AF FAVORIT 5

7 A Rozwórka V-V/V-V 3/SE ,5-1 7 A Rozwórka do okien nietypowych A Górny zawias ramy do okien nietypowych 1 3 2,5 2 6

8 B Punkty ryglowania TITAN ip, AF - grzybek obrotowy Regulacja + 2,5 11 TITAN ip/favorit TITAN ip/favorit Regulacja

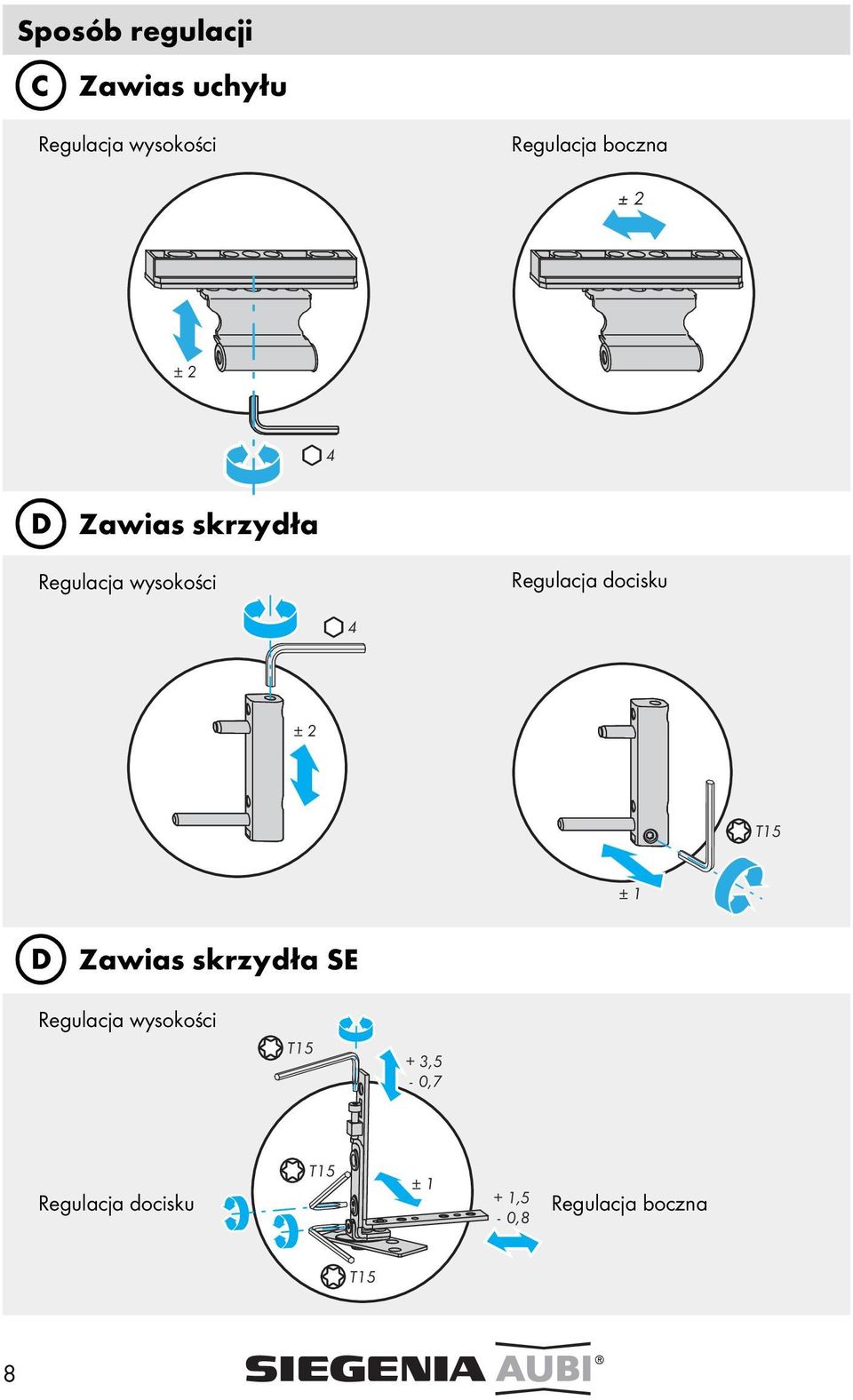

9 C Zawias uchyłu D Zawias skrzydła T15 D Zawias skrzydła SE T15 + 3,5-0,7 T15 + 1,5-0,8 T15 8

10 D Zawias skrzydła Zawiasy TITAN/Si-line Tworzywowa Zawiasy Si-line Drewno 10 Zawiasy TITAN Drewno T15 9

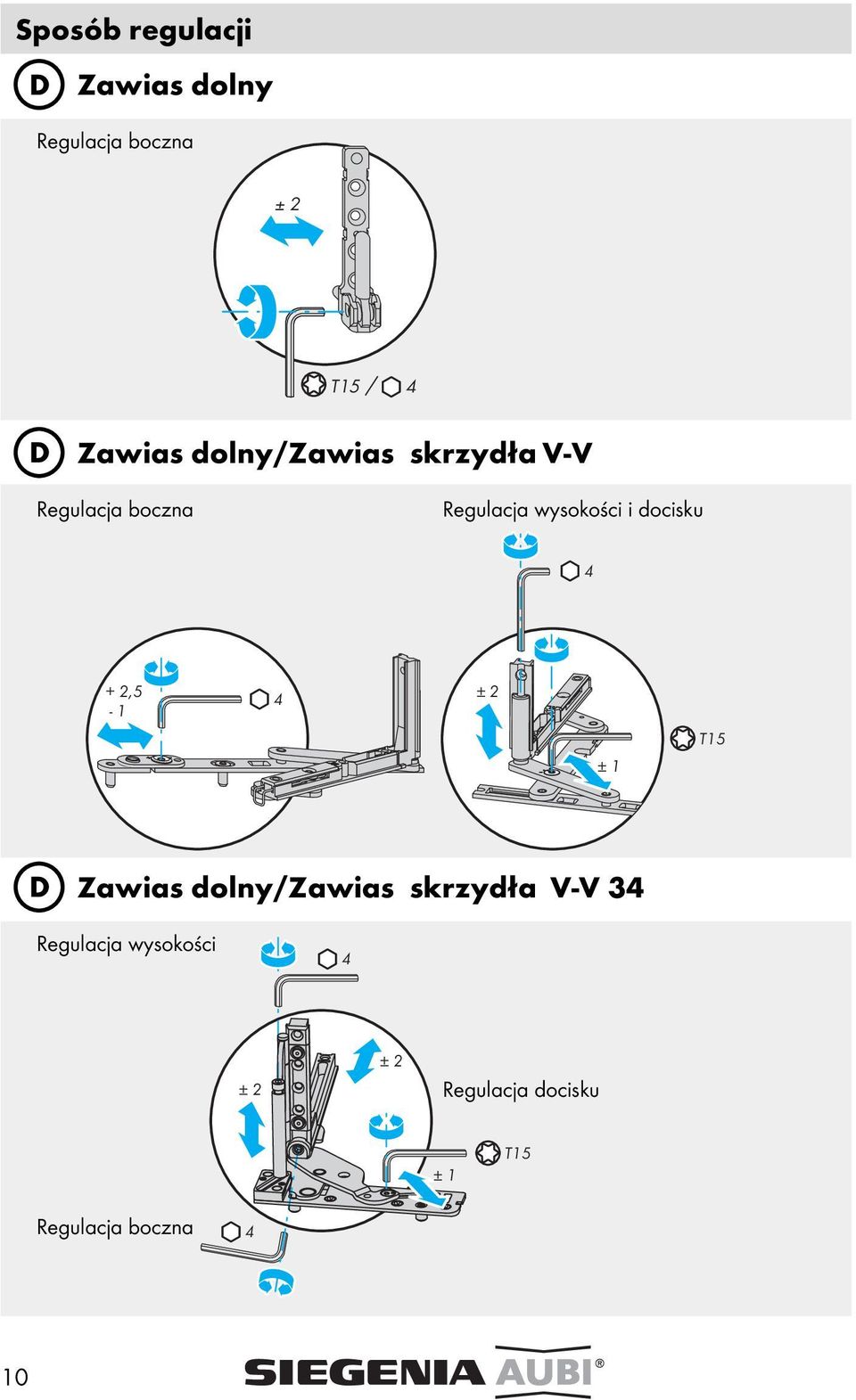

11 D Zawias dolny T15 / D Zawias dolny/zawias skrzydła V-V i docisku + 2,5-1 T15 D Zawias dolny/zawias skrzydła V-V 3 T15 10

12 E Zatrzask balkonowy F Podnośnik skrzydła z/bez blokady + 0,6-0,1 + 3 G Najazd - okna nietypowe 11

13 G Zaczep uchyłu ± 0,75 H Element dodatkowy V-V do ciężkich skrzydeł 12
