1 Rozwiązania dla zarządzania kondensatem

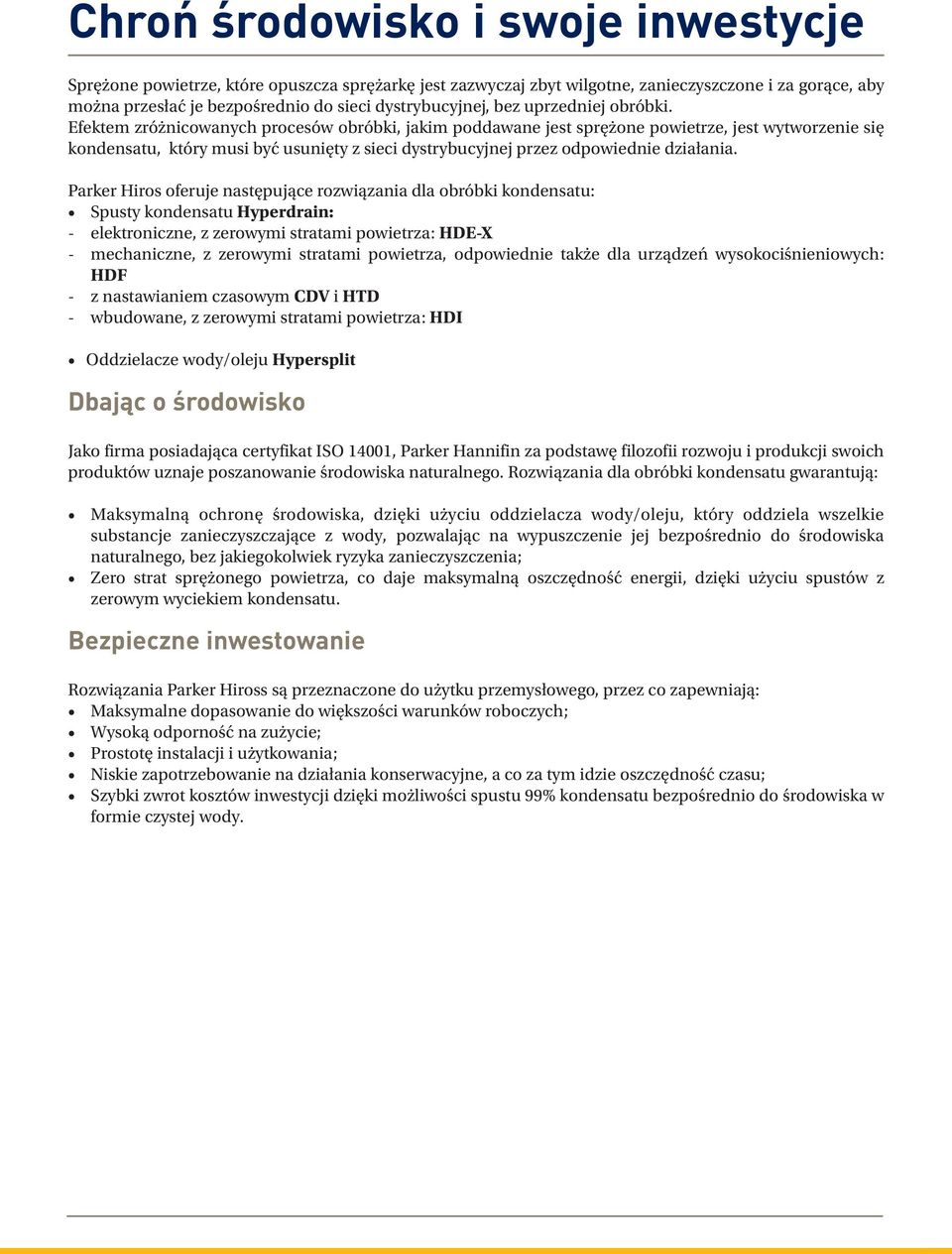

2 hroń środowisko i swoje inwestycje Sprężone powietrze, które opuszcza sprężarkę jest zazwyczaj zbyt wilgotne, zanieczyszczone i za gorące, aby można przesłać je bezpośrednio do sieci dystrybucyjnej, bez uprzedniej obróbki. Efektem zróżnicowanych procesów obróbki, jakim poddawane jest sprężone powietrze, jest wytworzenie się kondensatu, który musi być usunięty z sieci dystrybucyjnej przez odpowiednie działania. Parker Hiros oferuje następujące rozwiązania dla obróbki kondensatu: Spusty kondensatu Hyperdrain: - elektroniczne, z zerowymi stratami powietrza: HDE-X - mechaniczne, z zerowymi stratami powietrza, odpowiednie także dla urządzeń wysokociśnieniowych: HDF - z nastawianiem czasowym DV i HTD - wbudowane, z zerowymi stratami powietrza: HDI Oddzielacze wody/oleju Hypersplit Dbając o środowisko Jako firma posiadająca certyfikat ISO 14001, Parker Hannifin za podstawę filozofii rozwoju i produkcji swoich produktów uznaje poszanowanie środowiska naturalnego. Rozwiązania dla obróbki kondensatu gwarantują: Maksymalną ochronę środowiska, dzięki użyciu oddzielacza wody/oleju, który oddziela wszelkie substancje zanieczyszczające z wody, pozwalając na wypuszczenie jej bezpośrednio do środowiska naturalnego, bez jakiegokolwiek ryzyka zanieczyszczenia; Zero strat sprężonego powietrza, co daje maksymalną oszczędność energii, dzięki użyciu spustów z zerowym wyciekiem kondensatu. ezpieczne inwestowanie Rozwiązania Parker Hiross są przeznaczone do użytku przemysłowego, przez co zapewniają: Maksymalne dopasowanie do większości warunków roboczych; Wysoką odporność na zużycie; Prostotę instalacji i użytkowania; Niskie zapotrzebowanie na działania konserwacyjne, a co za tym idzie oszczędność czasu; Szybki zwrot kosztów inwestycji dzięki możliwości spustu 99% kondensatu bezpośrednio do środowiska w formie czystej wody.

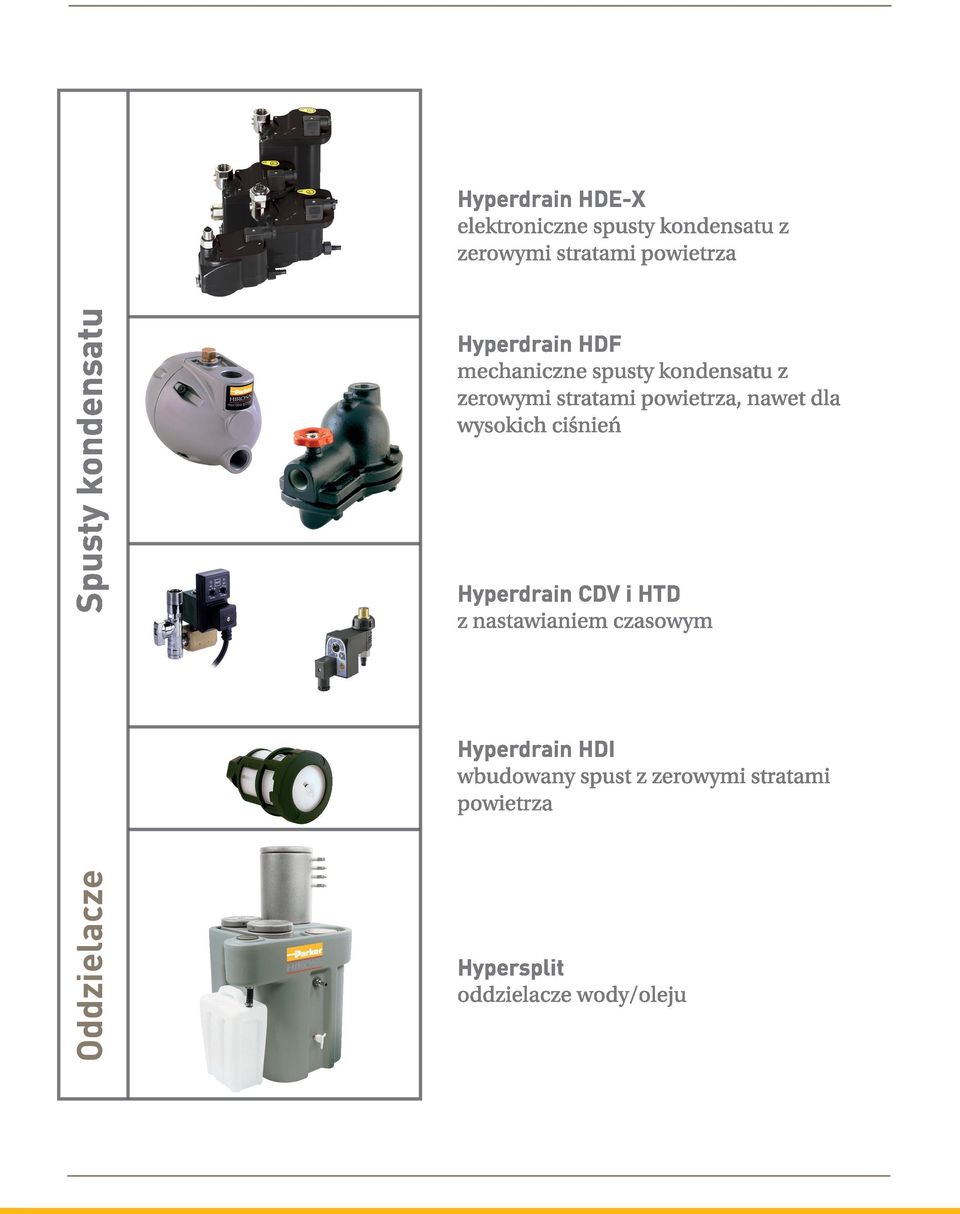

3 Oddzielacze

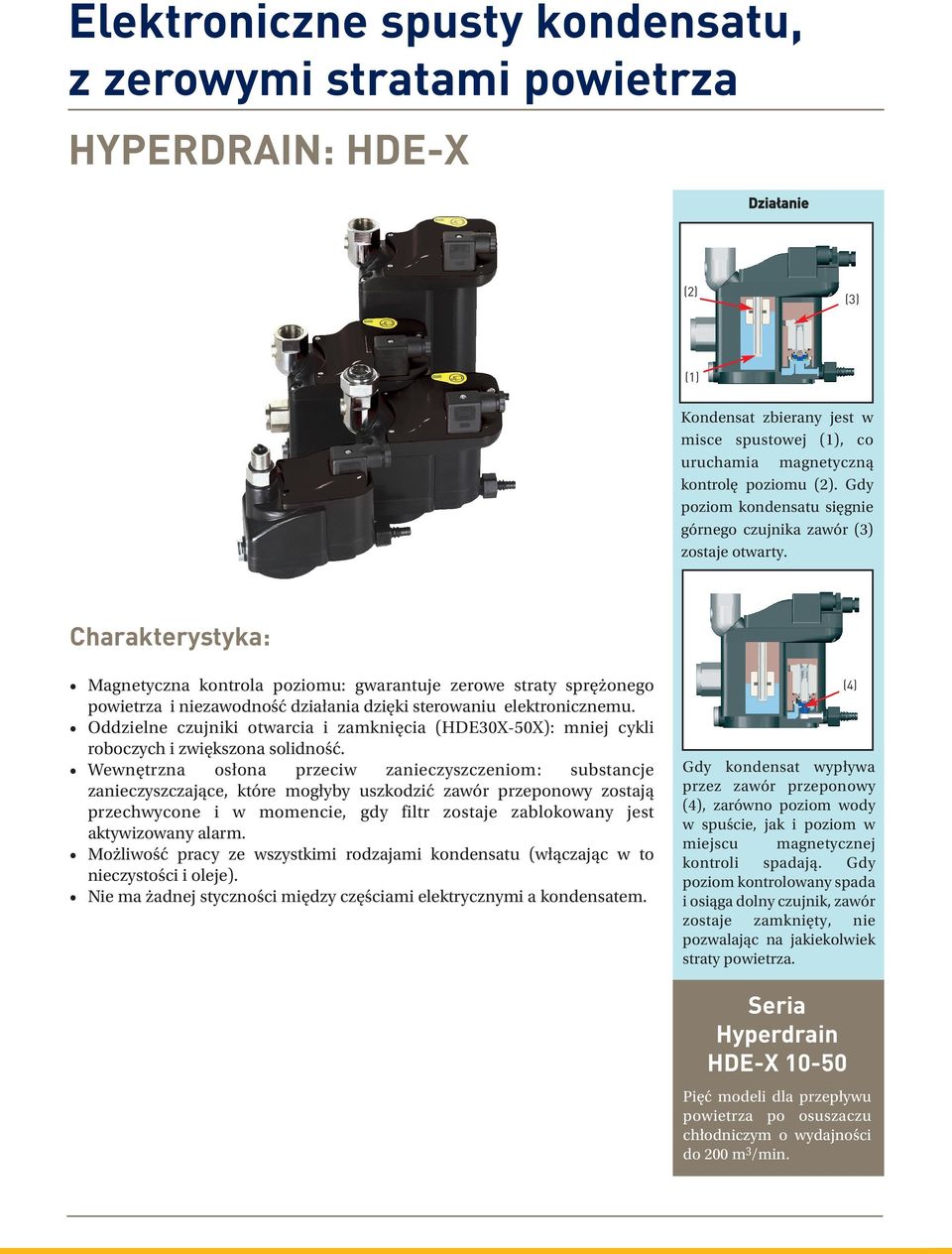

4 Elektroniczne spusty kondensatu, z zerowymi stratami powietrza HYPERDRIN: HDE-X Działanie (2) (3) (1) Kondensat zbierany jest w misce spustowej (1), co uruchamia magnetyczną kontrolę poziomu (2). Gdy poziom kondensatu sięgnie górnego czujnika zawór (3) zostaje otwarty. harakterystyka: Magnetyczna kontrola poziomu: gwarantuje zerowe straty sprężonego powietrza i niezawodność działania dzięki sterowaniu elektronicznemu. Oddzielne czujniki otwarcia i zamknięcia (HDE30X-50X): mniej cykli roboczych i zwiększona solidność. Wewnętrzna osłona przeciw zanieczyszczeniom: substancje zanieczyszczające, które mogłyby uszkodzić zawór przeponowy zostają przechwycone i w momencie, gdy filtr zostaje zablokowany jest aktywizowany alarm. Możliwość pracy ze wszystkimi rodzajami kondensatu (włączając w to nieczystości i oleje). Nie ma żadnej styczności między częściami elektrycznymi a kondensatem. (4) Gdy kondensat wypływa przez zawór przeponowy (4), zarówno poziom wody w spuście, jak i poziom w miejscu magnetycznej kontroli spadają. Gdy poziom kontrolowany spada i osiąga dolny czujnik, zawór zostaje zamknięty, nie pozwalając na jakiekolwiek straty powietrza. Seria Hyperdrain HDE-X Pięć modeli dla przepływu powietrza po osuszaczu chłodniczym o wydajności do 200 m 3 /min.

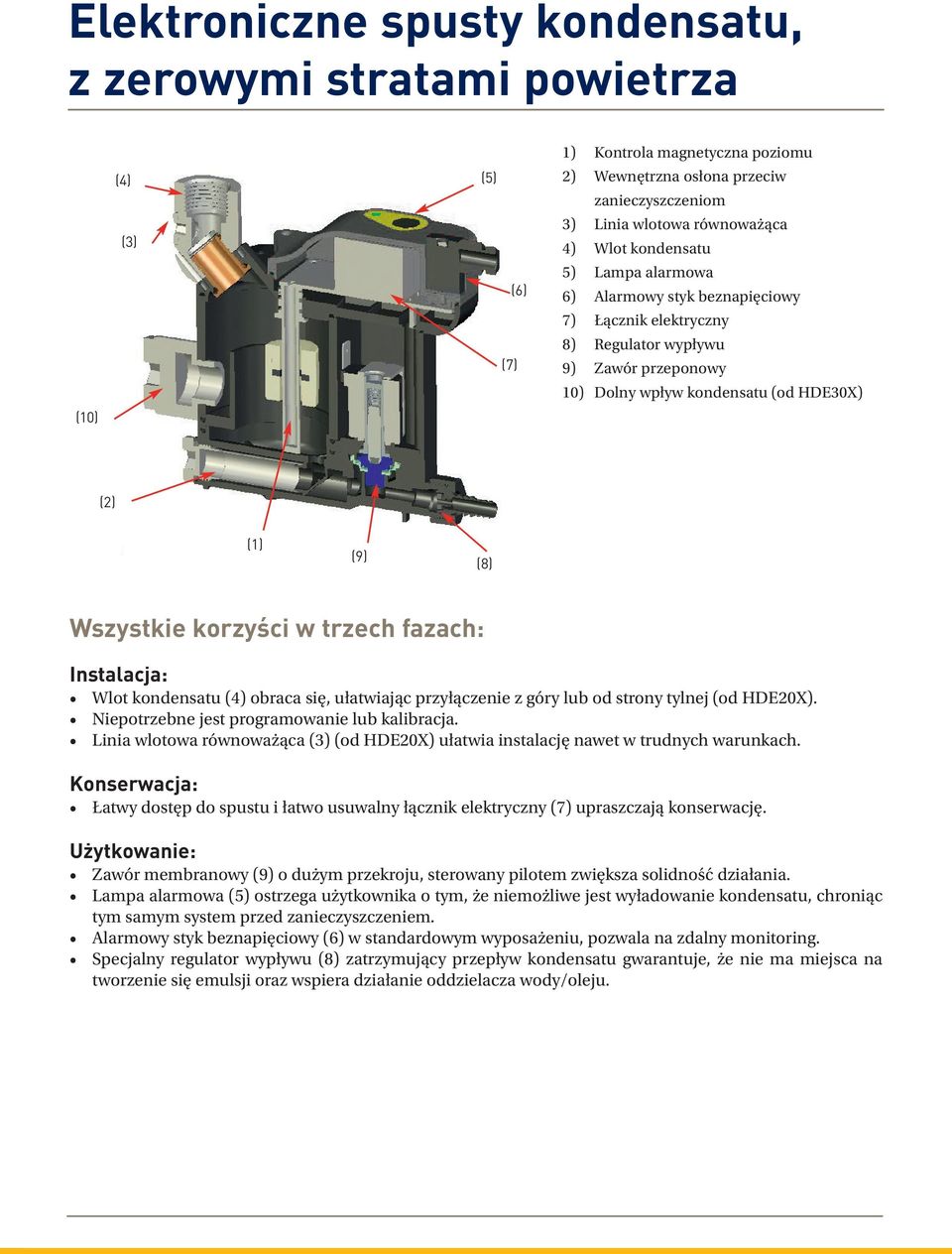

5 Elektroniczne spusty kondensatu, z zerowymi stratami powietrza (10) (4) (5) (3) (6) (7) 1) Kontrola magnetyczna poziomu 2) Wewnętrzna osłona przeciw zanieczyszczeniom 3) Linia wlotowa równoważąca 4) Wlot kondensatu 5) Lampa alarmowa 6) larmowy styk beznapięciowy 7) Łącznik elektryczny 8) Regulator wypływu 9) Zawór przeponowy 10) Dolny wpływ kondensatu (od HDE30X) (2) (1) (9) (8) Wszystkie korzyści w trzech fazach: Instalacja: Wlot kondensatu (4) obraca się, ułatwiając przyłączenie z góry lub od strony tylnej (od HDE20X). Niepotrzebne jest programowanie lub kalibracja. Linia wlotowa równoważąca (3) (od HDE20X) ułatwia instalację nawet w trudnych warunkach. Konserwacja: Łatwy dostęp do spustu i łatwo usuwalny łącznik elektryczny (7) upraszczają konserwację. Użytkowanie: Zawór membranowy (9) o dużym przekroju, sterowany pilotem zwiększa solidność działania. Lampa alarmowa (5) ostrzega użytkownika o tym, że niemożliwe jest wyładowanie kondensatu, chroniąc tym samym system przed zanieczyszczeniem. larmowy styk beznapięciowy (6) w standardowym wyposażeniu, pozwala na zdalny monitoring. Specjalny regulator wypływu (8) zatrzymujący przepływ kondensatu gwarantuje, że nie ma miejsca na tworzenie się emulsji oraz wspiera działanie oddzielacza wody/oleju.

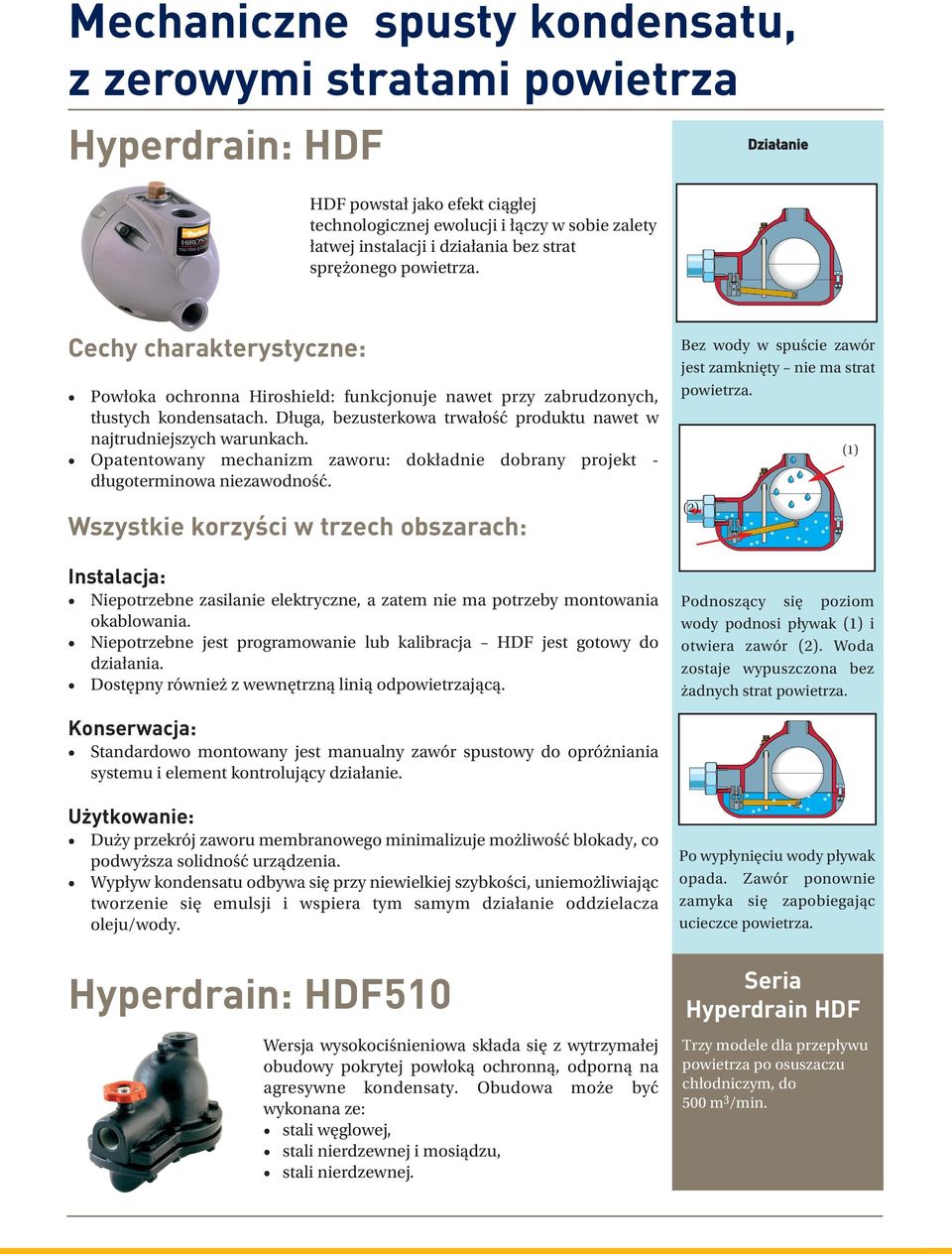

6 Mechaniczne spusty kondensatu, z zerowymi stratami powietrza Hyperdrain: HDF HDF powstał jako efekt ciągłej technologicznej ewolucji i łączy w sobie zalety łatwej instalacji i działania bez strat sprężonego powietrza. Działanie echy charakterystyczne: Powłoka ochronna Hiroshield: funkcjonuje nawet przy zabrudzonych, tłustych kondensatach. Długa, bezusterkowa trwałość produktu nawet w najtrudniejszych warunkach. Opatentowany mechanizm zaworu: dokładnie dobrany projekt - długoterminowa niezawodność. Wszystkie korzyści w trzech obszarach: Instalacja: Niepotrzebne zasilanie elektryczne, a zatem nie ma potrzeby montowania okablowania. Niepotrzebne jest programowanie lub kalibracja HDF jest gotowy do działania. Dostępny również z wewnętrzną linią odpowietrzającą. ez wody w spuście zawór jest zamknięty nie ma strat powietrza. (2) (1) Podnoszący się poziom wody podnosi pływak (1) i otwiera zawór (2). Woda zostaje wypuszczona bez żadnych strat powietrza. Konserwacja: Standardowo montowany jest manualny zawór spustowy do opróżniania systemu i element kontrolujący działanie. Użytkowanie: Duży przekrój zaworu membranowego minimalizuje możliwość blokady, co podwyższa solidność urządzenia. Wypływ kondensatu odbywa się przy niewielkiej szybkości, uniemożliwiając tworzenie się emulsji i wspiera tym samym działanie oddzielacza oleju/wody. Po wypłynięciu wody pływak opada. Zawór ponownie zamyka się zapobiegając ucieczce powietrza. Hyperdrain: HDF510 Wersja wysokociśnieniowa składa się z wytrzymałej obudowy pokrytej powłoką ochronną, odporną na agresywne kondensaty. Obudowa może być wykonana ze: stali węglowej, stali nierdzewnej i mosiądzu, stali nierdzewnej. Seria Hyperdrain HDF Trzy modele dla przepływu powietrza po osuszaczu chłodniczym, do 500 m 3 /min.

7 Spusty kondensatu z nastawianiem czasowym Hyperdrain: DV & HTD Spusty kondensatu z nastawianiem czasowym zawdzięczają swój sukces przede wszystkim dzięki temu, że gwarantują niezawodne działanie przez wiele lat, nawet w najbardziej wymagających środowiskach pracy. DV i HTD mają różne wydajności przepływu. Obydwa modele posiadają intuicyjny i przyjazny użytkownikowi interfejs oraz solidną konstrukcję, składającą się ze stali nierdzewnej i mosiężnego zaworu. HTD Wszystkie korzyści w trzech obszarach: DV Instalacja: Funkcjonalne wymiary i dostępność urządzenia w różnych wersjach w zależności od napięcia elektrycznego. Konserwacja: Stal nierdzewna użyta została w sitach jako standard, co pomaga utrzymać czystość spustu. W standardowym wyposażeniu znajduje się również manualny zawór spustowy. Użytkowanie: Duże otwory wlotowe i wylotowe zapobiegają blokadom. Wymuszony upust zapewnia niezawodność, nawet w przypadku gdy obecne są nieczystości. Manualne spusty kondensatu Hyperdrain: HDI Wszystkie modele spustów kondensatu z nastawianiem czasowym są urządzeniami o wysokiej jakości, potwierdzonej testami roboczymi, które dowiodły niezawodność systemów elektrycznych i sterujących. Spusty kondensatu dostępne są w wersjach działających w ciśnieniu do 50 bar (DV) i posiadających klasę IP65 do instalacji na zewnątrz. Działanie Spusty kondensatu z nastawianiem czasowym DV i HTD, automatycznie wypuszczają kondensat według następującego wzoru: - okres otwarcia spustu - przerwa pomiędzy każdym okresem otwarcia spustu Seria Hyperdrain DV i HTD ztery modele DV i dwa modele HTD dla przepływu powietrza po osuszaczu chłodniczym i filtrze, do 3 m 3 /min. Manualny zawór spustowy z wyjątkowo funkcjonalną budową, do instalacji w filtrach powietrza. Nie wymaga zasilania elektrycznego. Duża powierzchnia spustowa z wbudowanym filtrem siatkowym.

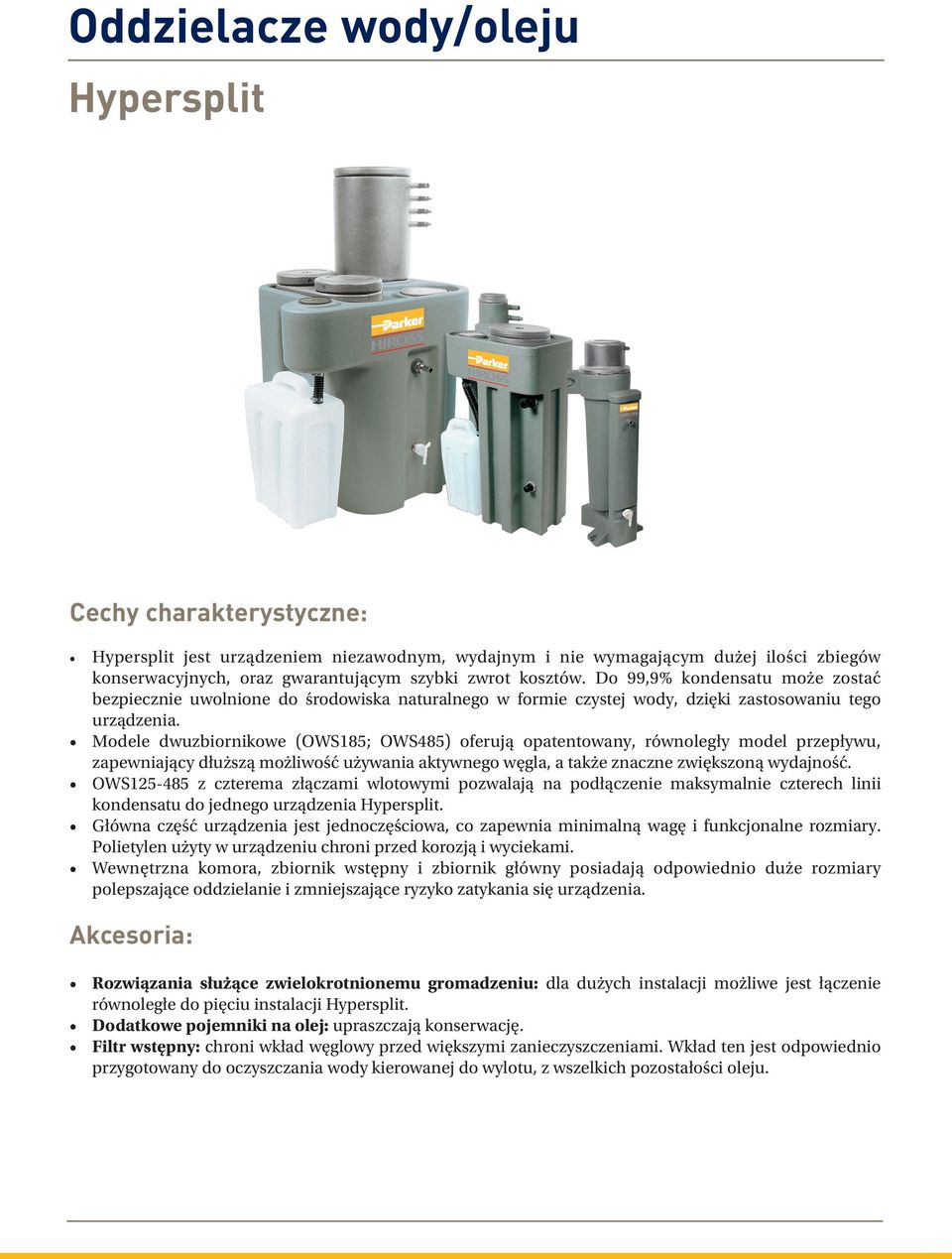

8 Oddzielacze wody/oleju Hypersplit echy charakterystyczne: Hypersplit jest urządzeniem niezawodnym, wydajnym i nie wymagającym dużej ilości zbiegów konserwacyjnych, oraz gwarantującym szybki zwrot kosztów. Do 99,9% kondensatu może zostać bezpiecznie uwolnione do środowiska naturalnego w formie czystej wody, dzięki zastosowaniu tego urządzenia. Modele dwuzbiornikowe (OWS185; OWS485) oferują opatentowany, równoległy model przepływu, zapewniający dłuższą możliwość używania aktywnego węgla, a także znaczne zwiększoną wydajność. OWS z czterema złączami wlotowymi pozwalają na podłączenie maksymalnie czterech linii kondensatu do jednego urządzenia Hypersplit. Główna część urządzenia jest jednoczęściowa, co zapewnia minimalną wagę i funkcjonalne rozmiary. Polietylen użyty w urządzeniu chroni przed korozją i wyciekami. Wewnętrzna komora, zbiornik wstępny i zbiornik główny posiadają odpowiednio duże rozmiary polepszające oddzielanie i zmniejszające ryzyko zatykania się urządzenia. kcesoria: Rozwiązania służące zwielokrotnionemu gromadzeniu: dla dużych instalacji możliwe jest łączenie równoległe do pięciu instalacji Hypersplit. Dodatkowe pojemniki na olej: upraszczają konserwację. Filtr wstępny: chroni wkład węglowy przed większymi zanieczyszczeniami. Wkład ten jest odpowiednio przygotowany do oczyszczania wody kierowanej do wylotu, z wszelkich pozostałości oleju.

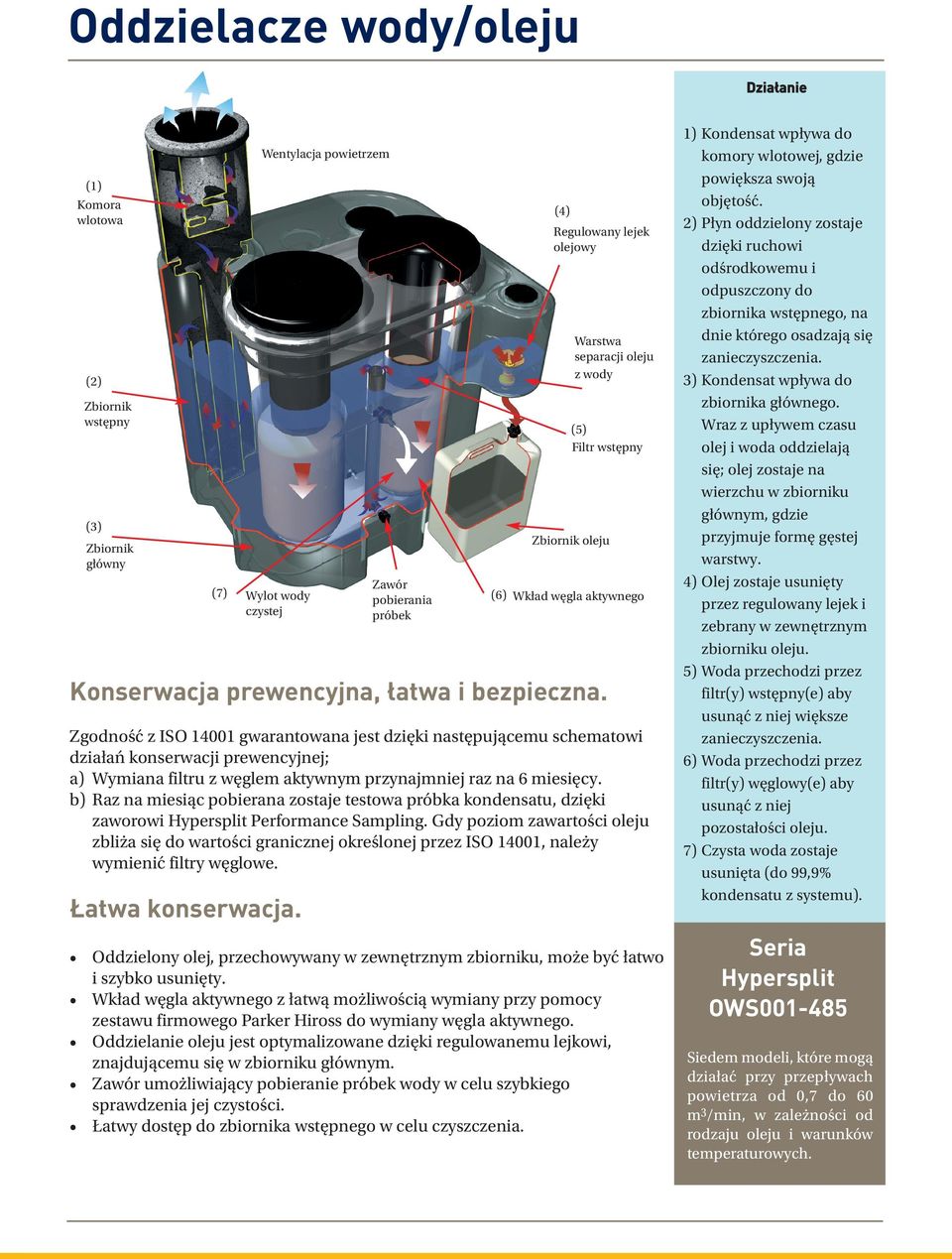

9 Oddzielacze wody/oleju Działanie (1) Komora wlotowa (2) Zbiornik wstępny (3) Zbiornik główny (7) (4) (5) Filtr wstępny (6) Wkład węgla aktywnego Konserwacja prewencyjna, łatwa i bezpieczna. Zgodność z ISO gwarantowana jest dzięki następującemu schematowi działań konserwacji prewencyjnej; a) Wymiana filtru z węglem aktywnym przynajmniej raz na 6 miesięcy. b) Raz na miesiąc pobierana zostaje testowa próbka kondensatu, dzięki zaworowi Hypersplit Performance Sampling. Gdy poziom zawartości oleju zbliża się do wartości granicznej określonej przez ISO 14001, należy wymienić filtry węglowe. Łatwa konserwacja. Wentylacja powietrzem Wylot wody czystej Zawór pobierania próbek Regulowany lejek olejowy Zbiornik oleju Warstwa separacji oleju z wody Oddzielony olej, przechowywany w zewnętrznym zbiorniku, może być łatwo i szybko usunięty. Wkład węgla aktywnego z łatwą możliwością wymiany przy pomocy zestawu firmowego Parker Hiross do wymiany węgla aktywnego. Oddzielanie oleju jest optymalizowane dzięki regulowanemu lejkowi, znajdującemu się w zbiorniku głównym. Zawór umożliwiający pobieranie próbek wody w celu szybkiego sprawdzenia jej czystości. Łatwy dostęp do zbiornika wstępnego w celu czyszczenia. 1) Kondensat wpływa do komory wlotowej, gdzie powiększa swoją objętość. 2) Płyn oddzielony zostaje dzięki ruchowi odśrodkowemu i odpuszczony do zbiornika wstępnego, na dnie którego osadzają się zanieczyszczenia. 3) Kondensat wpływa do zbiornika głównego. Wraz z upływem czasu olej i woda oddzielają się; olej zostaje na wierzchu w zbiorniku głównym, gdzie przyjmuje formę gęstej warstwy. 4) Olej zostaje usunięty przez regulowany lejek i zebrany w zewnętrznym zbiorniku oleju. 5) Woda przechodzi przez filtr(y) wstępny(e) aby usunąć z niej większe zanieczyszczenia. 6) Woda przechodzi przez filtr(y) węglowy(e) aby usunąć z niej pozostałości oleju. 7) zysta woda zostaje usunięta (do 99,9% kondensatu z systemu). Seria Hypersplit OWS Siedem modeli, które mogą działać przy przepływach powietrza od 0,7 do 60 m 3 /min, w zależności od rodzaju oleju i warunków temperaturowych.

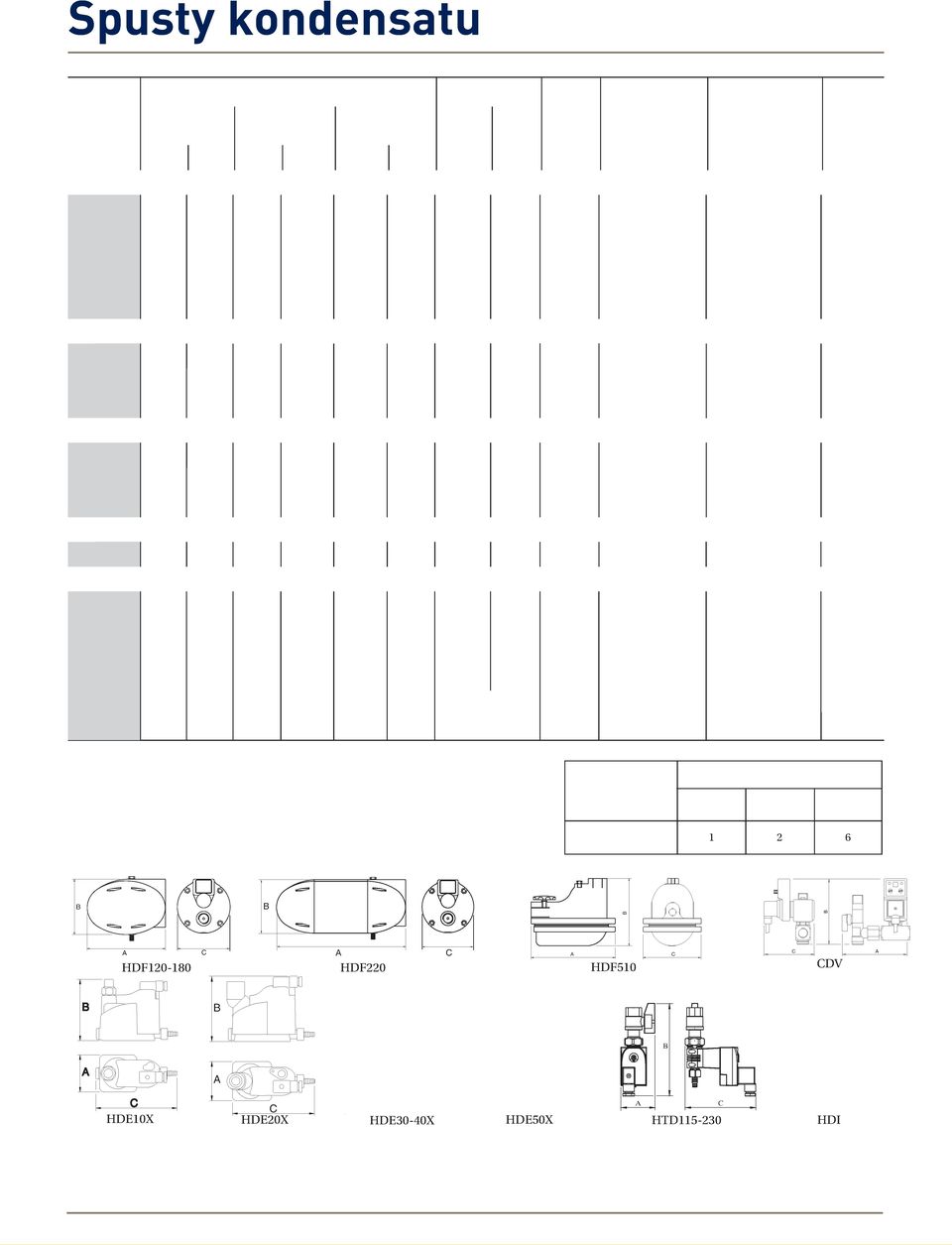

10 Spusty kondensatu Przepływ powietrza Złącza Maks. Zasilanie Wymiary (mm) Masa MODEL hłodnica Osuszacz Filtr ciśnienie końcowa chłodniczy m 3 /min m 3 /h m 3 /min m 3 /h m 3 /min m 3 /h wlot wylot V / ph / Hz kg Elektroniczne spusty kondensatu z zerowymi stratami powietrza HDE10X xG1/2 G3/ /1/ ,5 HDE20X xG1/2 G3/ /1/ ,6 HDE30X xG1/2 G3/ /1/ ,0 HDE40X xG1/2 G3/ /1/ ,1 HDE50X xG1/2 G3/ /1/ ,5 Mechaniczne spusty kondensatu z zerowymi stratami powietrza HDF /2 1/ ,9 HDF ,9 HDF ,9 Specjalne mechaniczne spusty kondensatu z zerowymi stratami powietrza HDF ,1 HDF510S ,1 HDF ,1 Wewnętrzny spust kondensatu z zerowymi stratami powietrza HDI ,5-0, /2 1/ ,03 Spusty kondensatu z nastawianiem czasowym DV/ /2 3/ /1/ ,7 DV/ /2 3/ /1/ ,7 DV/ /2 3/ /1/ ,7 DV/50barg /2 3/ /1/ ,7 HTD rurka 8 mm /1/ ,18 HTD rurka 8 mm /1/ ,18 Podane parametry są podane dla temperatury sprężonego powietrza 35, temperatury otoczenia 25 ; 65% wilgotności względnej, ciśnienia roboczego 7 bar, ciśnieniowego punktu rosy 3 (obliczenia z osuszaczem chłodniczym). Dane dla osuszaczy chłodniczych i filtru zakładają usuwanie kondensatu w stronę przeciwną przepływowi. Współczynnik przepływu powietrza Za chłodnicą końcową Użycie spustu Z osuszaczem Z filtrem HDF HDF220 HDF510 DV HDE10X HDE20X HDE30-40X HDE50X HTD HDI Elektroniczne spusty HDE-X są spustami o najbardziej zaawansowanej technologii dostępnej na rynku. Technologia zerowych strat powietrza daje znaczne oszczędności energii. Spusty pływakowe HDF korzystają z 40-letniego doświadczenia w rozwijaniu mechanicznej technologii zerowych strat powietrza, która oferuje najlepszy pakiet rozwiązań dostępny na rynku. Technologia zerowych strat powietrza, znaczne oszczędności energii, maksymalna łatwość instalacji i najlepsza jakość przy niskich nakładach.

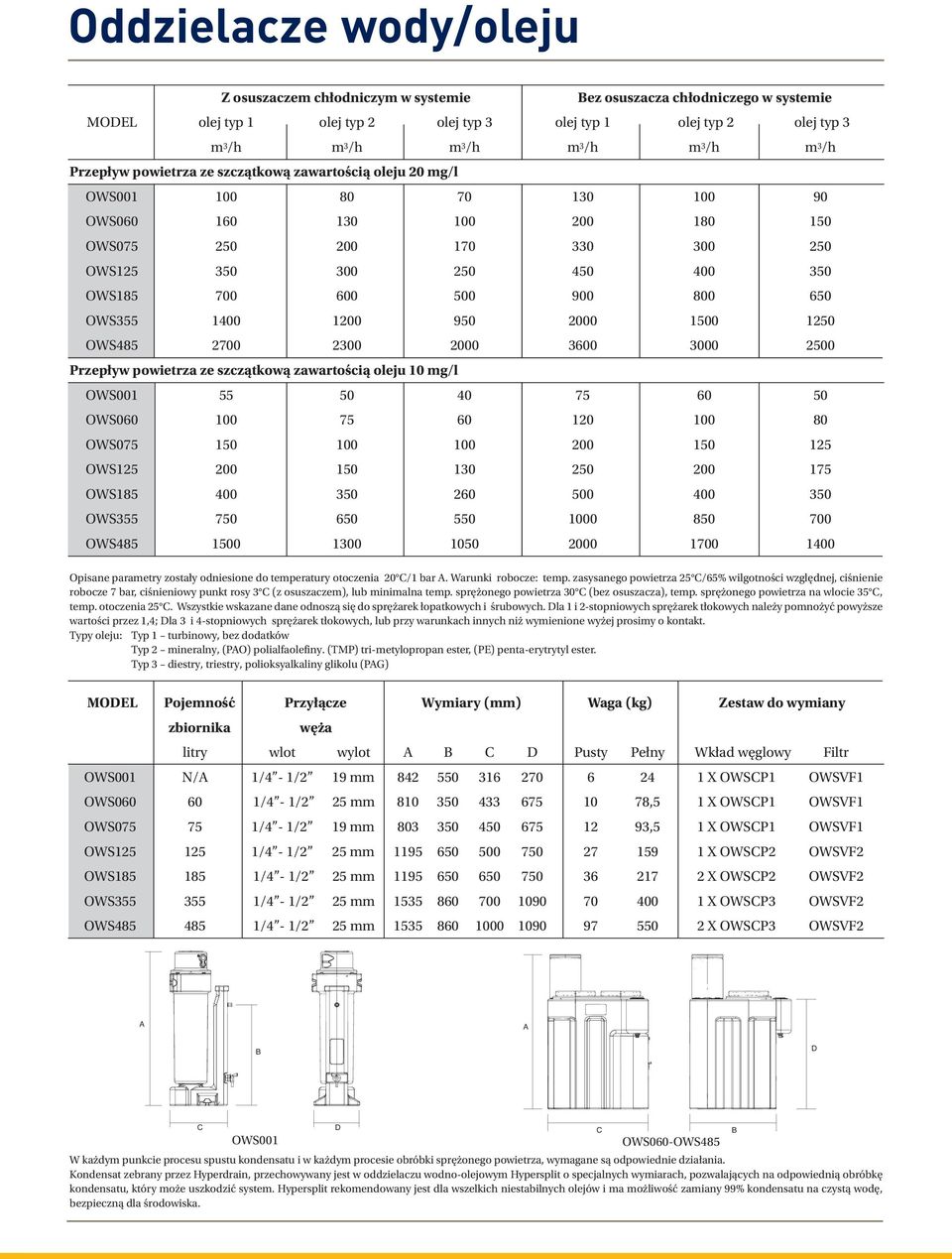

11 Oddzielacze wody/oleju Z osuszaczem chłodniczym w systemie ez osuszacza chłodniczego w systemie MODEL olej typ 1 olej typ 2 olej typ 3 olej typ 1 olej typ 2 olej typ 3 m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h Przepływ powietrza ze szczątkową zawartością oleju 20 mg/l OWS OWS OWS OWS OWS OWS OWS Przepływ powietrza ze szczątkową zawartością oleju 10 mg/l OWS OWS OWS OWS OWS OWS OWS Opisane parametry zostały odniesione do temperatury otoczenia 20 /1 bar. Warunki robocze: temp. zasysanego powietrza 25 /65% wilgotności względnej, ciśnienie robocze 7 bar, ciśnieniowy punkt rosy 3 (z osuszaczem), lub minimalna temp. sprężonego powietrza 30 (bez osuszacza), temp. sprężonego powietrza na wlocie 35, temp. otoczenia 25. Wszystkie wskazane dane odnoszą się do sprężarek łopatkowych i śrubowych. Dla 1 i 2-stopniowych sprężarek tłokowych należy pomnożyć powyższe wartości przez 1,4; Dla 3 i 4-stopniowych sprężarek tłokowych, lub przy warunkach innych niż wymienione wyżej prosimy o kontakt. Typy oleju: Typ 1 turbinowy, bez dodatków Typ 2 mineralny, (PO) polialfaolefiny. (TMP) tri-metylopropan ester, (PE) penta-erytrytyl ester. Typ 3 diestry, triestry, polioksyalkaliny glikolu (PG) MODEL Pojemność Przyłącze Wymiary (mm) Waga (kg) Zestaw do wymiany zbiornika węża litry wlot wylot D Pusty Pełny Wkład węglowy Filtr OWS001 N/ 1/4-1/2 19 mm X OWSP1 OWSVF1 OWS /4-1/2 25 mm ,5 1 X OWSP1 OWSVF1 OWS /4-1/2 19 mm ,5 1 X OWSP1 OWSVF1 OWS /4-1/2 25 mm X OWSP2 OWSVF2 OWS /4-1/2 25 mm X OWSP2 OWSVF2 OWS /4-1/2 25 mm X OWSP3 OWSVF2 OWS /4-1/2 25 mm X OWSP3 OWSVF2 D OWS001 D OWS060-OWS485 W każdym punkcie procesu spustu kondensatu i w każdym procesie obróbki sprężonego powietrza, wymagane są odpowiednie działania. Kondensat zebrany przez Hyperdrain, przechowywany jest w oddzielaczu wodno-olejowym Hypersplit o specjalnych wymiarach, pozwalających na odpowiednią obróbkę kondensatu, który może uszkodzić system. Hypersplit rekomendowany jest dla wszelkich niestabilnych olejów i ma możliwość zamiany 99% kondensatu na czystą wodę, bezpieczną dla środowiska.

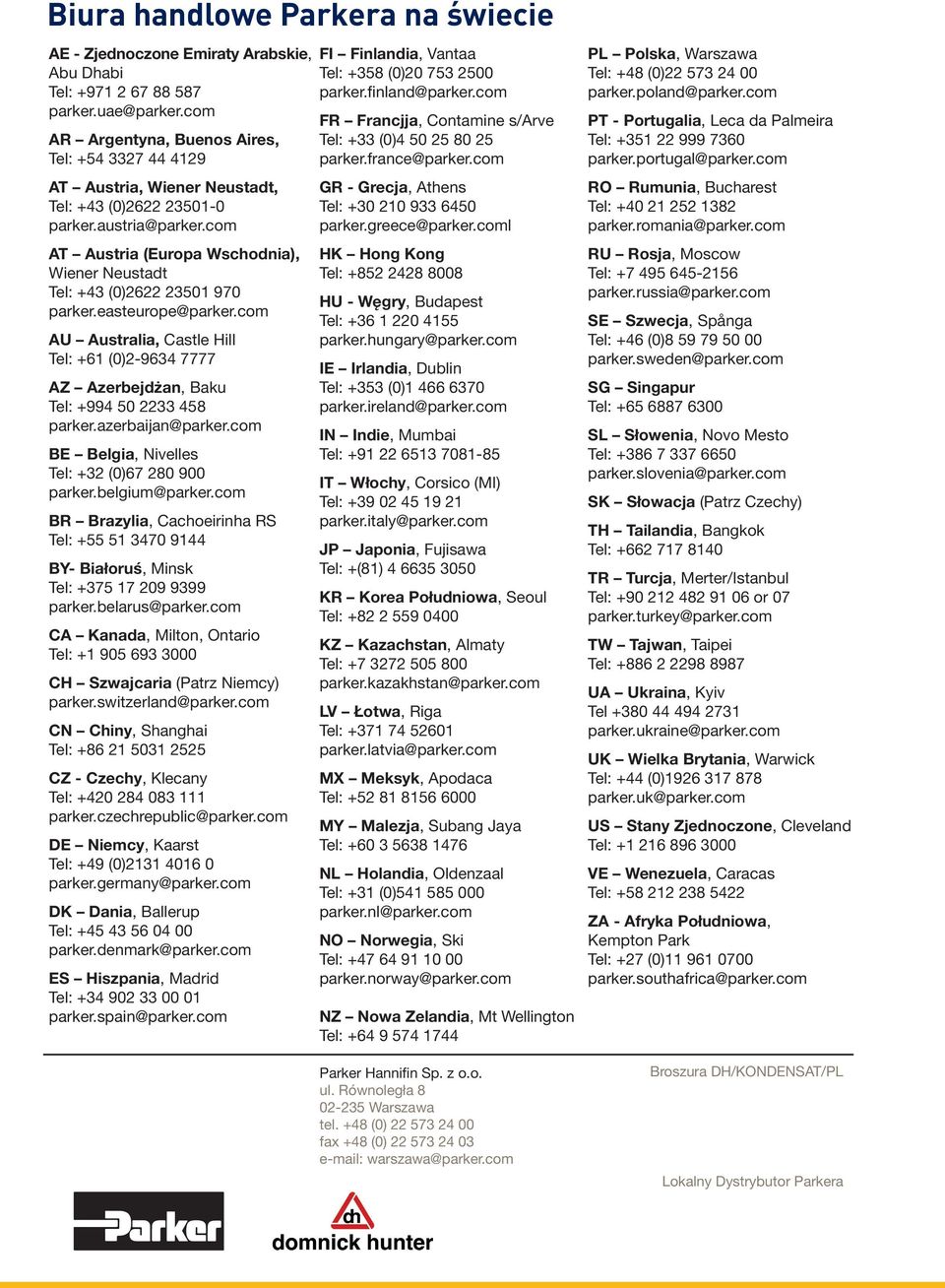

12 iura handlowe Parkera na świecie E - Zjednoczone Emiraty rabskie, bu Dhabi Tel: parker.uae@parker.com R rgentyna, uenos ires, Tel: T ustria, Wiener Neustadt, Tel: +43 (0) parker.austria@parker.com T ustria (Europa Wschodnia), Wiener Neustadt Tel: +43 (0) parker.easteurope@parker.com U ustralia, astle Hill Tel: +61 (0) Z zerbejdżan, aku Tel: parker.azerbaijan@parker.com E elgia, Nivelles Tel: +32 (0) parker.belgium@parker.com R razylia, achoeirinha RS Tel: Y- iałoruś, Minsk Tel: parker.belarus@parker.com Kanada, Milton, Ontario Tel: H Szwajcaria (Patrz Niemcy) parker.switzerland@parker.com N hiny, Shanghai Tel: Z - zechy, Klecany Tel: parker.czechrepublic@parker.com DE Niemcy, Kaarst Tel: +49 (0) parker.germany@parker.com DK Dania, allerup Tel: parker.denmark@parker.com ES Hiszpania, Madrid Tel: parker.spain@parker.com FI Finlandia, Vantaa Tel: +358 (0) parker.finland@parker.com FR Francjja, ontamine s/rve Tel: +33 (0) parker.france@parker.com GR - Grecja, thens Tel: parker.greece@parker.coml HK Hong Kong Tel: HU - Węgry, udapest Tel: parker.hungary@parker.com IE Irlandia, Dublin Tel: +353 (0) parker.ireland@parker.com IN Indie, Mumbai Tel: IT Włochy, orsico (MI) Tel: parker.italy@parker.com JP Japonia, Fujisawa Tel: +(81) KR Korea Południowa, Seoul Tel: KZ Kazachstan, lmaty Tel: parker.kazakhstan@parker.com LV Łotwa, Riga Tel: parker.latvia@parker.com MX Meksyk, podaca Tel: MY Malezja, Subang Jaya Tel: NL Holandia, Oldenzaal Tel: +31 (0) parker.nl@parker.com NO Norwegia, Ski Tel: parker.norway@parker.com NZ Nowa Zelandia, Mt Wellington Tel: Parker Hannifin Sp. z o.o. ul. Równoległa Warszawa tel. +48 (0) fax +48 (0) warszawa@parker.com PL Polska, Warszawa Tel: +48 (0) parker.poland@parker.com PT - Portugalia, Leca da Palmeira Tel: parker.portugal@parker.com RO Rumunia, ucharest Tel: parker.romania@parker.com RU Rosja, Moscow Tel: parker.russia@parker.com SE Szwecja, Spånga Tel: +46 (0) parker.sweden@parker.com SG Singapur Tel: SL Słowenia, Novo Mesto Tel: parker.slovenia@parker.com SK Słowacja (Patrz zechy) TH Tailandia, angkok Tel: TR Turcja, Merter/Istanbul Tel: or 07 parker.turkey@parker.com TW Tajwan, Taipei Tel: U Ukraina, Kyiv Tel parker.ukraine@parker.com UK Wielka rytania, Warwick Tel: +44 (0) parker.uk@parker.com US Stany Zjednoczone, leveland Tel: VE Wenezuela, aracas Tel: Z - fryka Południowa, Kempton Park Tel: +27 (0) parker.southafrica@parker.com roszura DH/KONDENST/PL Lokalny Dystrybutor Parkera
