1 Poradnik Murowanie z YTONGa Łatwo, szybko, biało

2

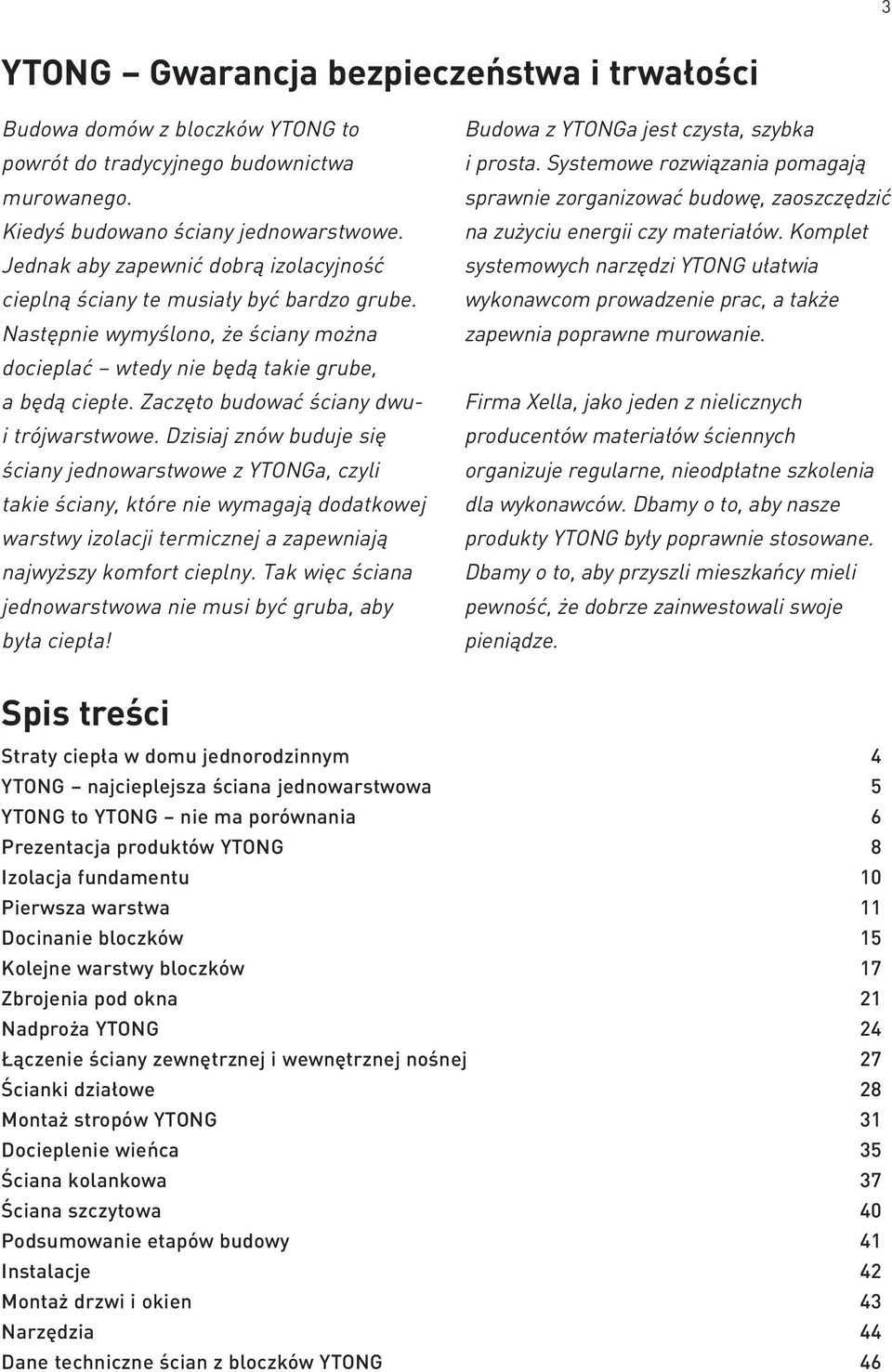

3 3 YTONG Gwarancja bezpieczeństwa i trwałości Budowa domów z bloczków YTONG to powrót do tradycyjnego budownictwa murowanego. Kiedyś budowano ściany jednowarstwowe. Jednak aby zapewnić dobrą izolacyjność cieplną ściany te musiały być bardzo grube. Następnie wymyślono, że ściany można docieplać wtedy nie będą takie grube, a będą ciepłe. Zaczęto budować ściany dwui trójwarstwowe. Dzisiaj znów buduje się ściany jednowarstwowe z YTONGa, czyli takie ściany, które nie wymagają dodatkowej warstwy izolacji termicznej a zapewniają najwyższy komfort cieplny. Tak więc ściana jednowarstwowa nie musi być gruba, aby była ciepła! Budowa z YTONGa jest czysta, szybka i prosta. Systemowe rozwiązania pomagają sprawnie zorganizować budowę, zaoszczędzić na zużyciu energii czy materiałów. Komplet systemowych narzędzi YTONG ułatwia wykonawcom prowadzenie prac, a także zapewnia poprawne murowanie. Firma Xella, jako jeden z nielicznych producentów materiałów ściennych organizuje regularne, nieodpłatne szkolenia dla wykonawców. Dbamy o to, aby nasze produkty YTONG były poprawnie stosowane. Dbamy o to, aby przyszli mieszkańcy mieli pewność, że dobrze zainwestowali swoje pieniądze. Spis treści Straty ciepła w domu jednorodzinnym 4 YTONG najcieplejsza ściana jednowarstwowa 5 YTONG to YTONG nie ma porównania 6 Prezentacja produktów YTONG 8 Izolacja fundamentu 10 Pierwsza warstwa 11 Docinanie bloczków 15 Kolejne warstwy bloczków 17 Zbrojenia pod okna 21 Nadproża YTONG 24 Łączenie ściany zewnętrznej i wewnętrznej nośnej 27 Ścianki działowe 28 Montaż stropów YTONG 31 Docieplenie wieńca 35 Ściana kolankowa 37 Ściana szczytowa 40 Podsumowanie etapów budowy 41 Instalacje 42 Montaż drzwi i okien 43 Narzędzia 44 Dane techniczne ścian z bloczków YTONG 46

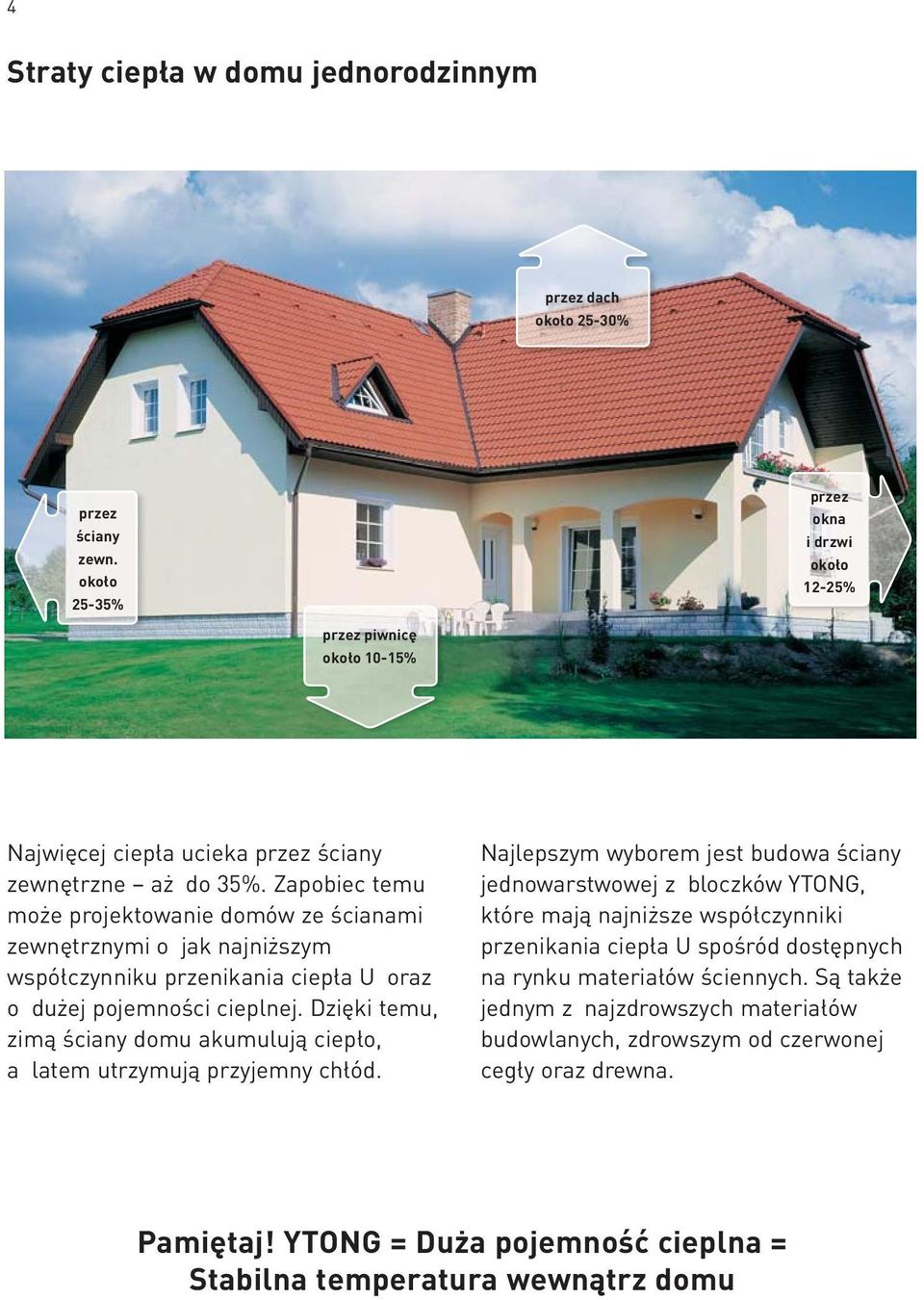

4 4 Straty ciepła w domu jednorodzinnym przez dach oko o 25-30% przez Êciany zewn. oko o 25-35% przez okna i drzwi oko o 12-25% przez piwnic oko o 10-15% Najwięcej ciepła ucieka przez ściany zewnętrzne aż do 35%. Zapobiec temu może projektowanie domów ze ścianami zewnętrznymi o jak najniższym współczynniku przenikania ciepła U oraz o dużej pojemności cieplnej. Dzięki temu, zimą ściany domu akumulują ciepło, a latem utrzymują przyjemny chłód. Najlepszym wyborem jest budowa ściany jednowarstwowej z bloczków YTONG, które mają najniższe współczynniki przenikania ciepła U spośród dostępnych na rynku materiałów ściennych. Są także jednym z najzdrowszych materiałów budowlanych, zdrowszym od czerwonej cegły oraz drewna. Pamiętaj! YTONG = Duża pojemność cieplna = Stabilna temperatura wewnątrz domu

5 5 YTONG - najcieplejsza ściana jednowarstwowa Najważniejszą właściwością systemu YTONG jest izolacja cieplna. Dom wykonany w technologii ściany jednowarstwowej YTONG nie wymaga docieplenia. Dla przypomnienia współczynnik przenikania ciepła U: dla najcieplejszych bloczków YTONG PP1,5/0,35 o grubości 40cm wynosi 0,23 W/ (m 2 K) dla najpopularniejszych bloczków YTONG PP2/0,4 o grubości 36,5cm wynosi 0,29 W/ (m 2 K) Im niższa jest wartość współczynnika U, tym cieplejsza jest ściana. Pamiętajmy, że ciepło ucieka nie tylko przez powierzchnię cegły, czy bloczka. Mostki termiczne tworzy też zaprawa. Im grubsza jest zaprawa, tym więcej ciepła ucieka. zastępuje je system pióro-wpust. Takie murowanie jest możliwe dzięki bardzo dużej dokładności wymiarowej bloczków YTONG (± 1mm). Bloczki ściśle do siebie przylegają, a ciepło pozostaje w domu. Na zdjęciu domu wybudowanego w systemie YTONG wyraźnie widać, że powierzchnia ściany jest jednolita nie ucieka nią ciepło. Nawet tak trudne miejsca, jak nadproża, są ciepłe i dobrze zaizolowane. Różnice w temperaturze między poszczególnymi fragmentami ścian są niewielkie. To oznacza, że dom z YTONGa jest ciepły, dzięki czemu koszty ogrzewania kształtują się na niskim poziomie. Na zdjęciu termowizyjnym dom wykonany w systemie dwuwarstwowym z dociepleniem, murowany na tradycyjną zaprawę. Dokładnie widać wszystkie spoiny poziome i pionowe, przez które ucieka ciepło. W systemie YTONG bloczki murujemy na cienką zaprawę klejową, o grubości 1 3 mm. Nie ma też spoin pionowych Pamiętaj! Koszt ścian stanowi średnio 8% kosztów całej inwestycji. Różnica pomiędzy najdroższą a najtańszą technologią ścienną stanowi tylko niecały 1% całej inwestycji. Czy warto na tym elemencie oszczędzać? Pamiętajmy o tym, że ściany są elementem, którego nie da się w przyszłości poprawić. YTONG to doskonała jakość za rozsądną cenę. YTONG to inwestycja w jakość.

6 6 YTONG to YTONG nie ma porównania Pamiętaj! Tylko oryginalne produkty YTONG gwarantują poniższe parametry! Najwyższa jakość W koncernie Xella jakość wyrobów zawsze stawiana jest na pierwszym miejscu. Popularyzacji tej idei służy organizowany od 11 lat Konkurs Jakości. Uczestniczą w nim wszystkie europejskie zakłady produkujące bloczki YTONG, w tym również dwa polskie zakłady mieszczące się w Sieradzu i Ostrołęce. Polskie zakłady produkujące YTONGa zdobywają w konkursie pierwsze miejsca nieprzerwanie od 1999 roku. Są one nowoczesnymi, bardzo dobrze zarządzanymi zakładami, które łączą wysokie wymogi jakościowe z niskimi kosztami produkcyjnymi. Bloczki YTONG produkowane w zakładach koncernu Xella są najbardziej zaawansowanym technologicznie i najlepszym jakościowo materiałem ściennym. Dają one gwarancję pewności oraz stałości parametrów technicznych. Dają gwarancję, która jest potwierdzona poprzez kompleksowe badania i opisana w Aprobacie Technicznej i Certyfikatach Zgodności. Izolacja Roku Najlepsza izolacyjność cieplna Najważniejszą właściwością systemu YTONG jest jego izolacyjność cieplna. Bloczki YTONG to najcieplejszy materiał do wznoszenia ścian jednowarstwowych dostępny na polskim rynku. Istotą systemu YTONG jest możliwość wykonania jednolitej pod względem termicznym ściany. Umożliwiają to dodatkowe elementy systemu, o izolacyjności cieplnej zbliżonej do bloczków. Tylko w systemie YTONG są gotowe ciepłe nadproża, dodatkowo ocieplane kształtki U, a także elementy docieplenia wieńca. Zastosowanie pełnego systemu YTONG gwarantuje ciepłą ścianę.

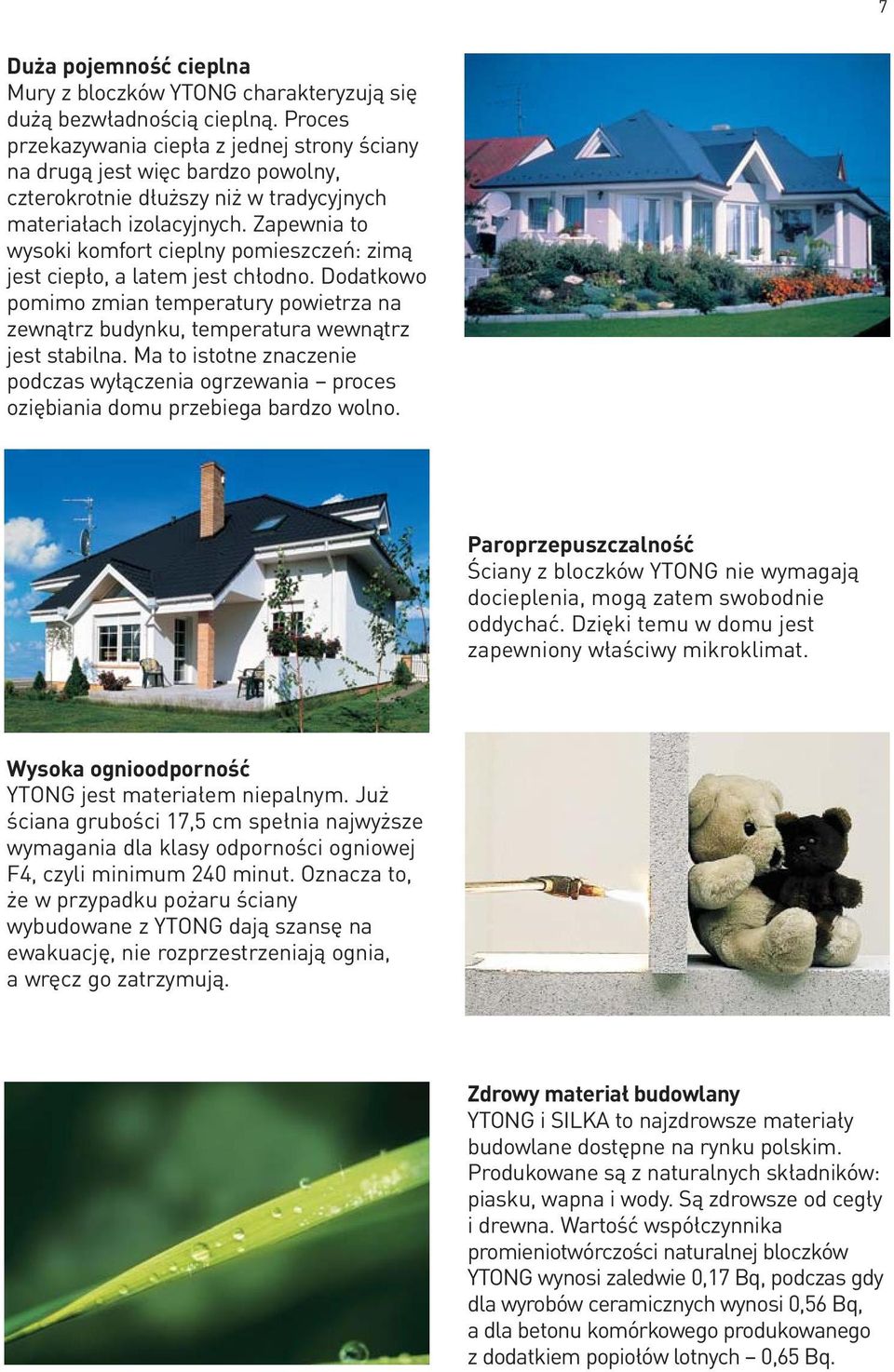

7 7 Duża pojemność cieplna Mury z bloczków YTONG charakteryzują się dużą bezwładnością cieplną. Proces przekazywania ciepła z jednej strony ściany na drugą jest więc bardzo powolny, czterokrotnie dłuższy niż w tradycyjnych materiałach izolacyjnych. Zapewnia to wysoki komfort cieplny pomieszczeń: zimą jest ciepło, a latem jest chłodno. Dodatkowo pomimo zmian temperatury powietrza na zewnątrz budynku, temperatura wewnątrz jest stabilna. Ma to istotne znaczenie podczas wyłączenia ogrzewania proces oziębiania domu przebiega bardzo wolno. Paroprzepuszczalność Ściany z bloczków YTONG nie wymagają docieplenia, mogą zatem swobodnie oddychać. Dzięki temu w domu jest zapewniony właściwy mikroklimat. Wysoka ognioodporność YTONG jest materiałem niepalnym. Już ściana grubości 17,5 cm spełnia najwyższe wymagania dla klasy odporności ogniowej F4, czyli minimum 240 minut. Oznacza to, że w przypadku pożaru ściany wybudowane z YTONG dają szansę na ewakuację, nie rozprzestrzeniają ognia, a wręcz go zatrzymują. Zdrowy materiał budowlany YTONG i SILKA to najzdrowsze materiały budowlane dostępne na rynku polskim. Produkowane są z naturalnych składników: piasku, wapna i wody. Są zdrowsze od cegły i drewna. Wartość współczynnika promieniotwórczości naturalnej bloczków YTONG wynosi zaledwie 0,17 Bq, podczas gdy dla wyrobów ceramicznych wynosi 0,56 Bq, a dla betonu komórkowego produkowanego z dodatkiem popiołów lotnych 0,65 Bq.

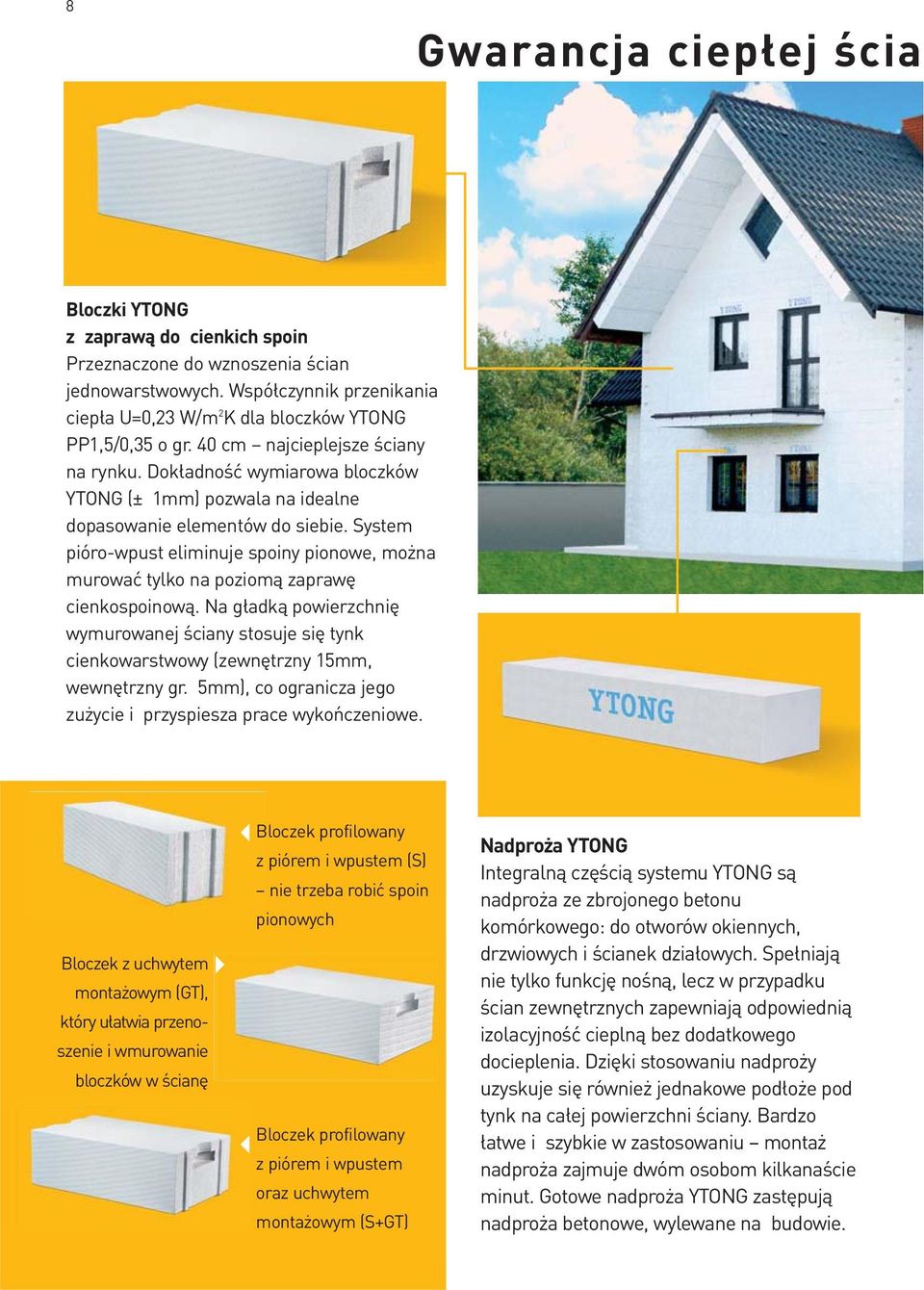

8 8 Gwarancja ciepłej ścia Bloczki YTONG z zaprawą do cienkich spoin Przeznaczone do wznoszenia ścian jednowarstwowych. Współczynnik przenikania ciepła U=0,23 W/m 2 K dla bloczków YTONG PP1,5/0,35 o gr. 40 cm najcieplejsze ściany na rynku. Dokładność wymiarowa bloczków YTONG (± 1mm) pozwala na idealne dopasowanie elementów do siebie. System pióro-wpust eliminuje spoiny pionowe, można murować tylko na poziomą zaprawę cienkospoinową. Na gładką powierzchnię wymurowanej ściany stosuje się tynk cienkowarstwowy (zewnętrzny 15mm, wewnętrzny gr. 5mm), co ogranicza jego zużycie i przyspiesza prace wykończeniowe. Bloczek z uchwytem montażowym (GT), który ułatwia przenoszenie i wmurowanie bloczków w ścianę Bloczek profilowany z piórem i wpustem (S) nie trzeba robić spoin pionowych Bloczek profilowany z piórem i wpustem oraz uchwytem montażowym (S+GT) Nadproża YTONG Integralną częścią systemu YTONG są nadproża ze zbrojonego betonu komórkowego: do otworów okiennych, drzwiowych i ścianek działowych. Spełniają nie tylko funkcję nośną, lecz w przypadku ścian zewnętrznych zapewniają odpowiednią izolacyjność cieplną bez dodatkowego docieplenia. Dzięki stosowaniu nadproży uzyskuje się również jednakowe podłoże pod tynk na całej powierzchni ściany. Bardzo łatwe i szybkie w zastosowaniu montaż nadproża zajmuje dwóm osobom kilkanaście minut. Gotowe nadproża YTONG zastępują nadproża betonowe, wylewane na budowie.

9 ny, czyli system YTONG 9 Płyty stropowe i dachowe YTONG Ich zastosowanie ułatwia i przyspiesza budowę po zamontowaniu strop można od razu obciążać. Płyty stropowe YTONG można wysunąć poza obrys budynku, uzyskując w ten sposób balkon i unikając mostków termicznych. Tylko system stropów YTONG ma taką możliwość. Płyty dachowe YTONG zapewniają na poddaszu idealny mikroklimat. Można układać na wszystkich konstrukcjach nośnych: stalowych, żelbetowych, drewnianych i murowych; nie ma potrzeby wykonywania tradycyjnej więźby. Kształtki U YTONG Jeżeli nadproże musi być wylewane na budowie, trzeba przygotować odpowiedni szalunek. Funkcję tego szalunku pełnią w systemie YTONG gotowe kształtki U. Są one fabrycznie wycinane z bloczków YTONG, więc mają taką samą szerokość, co pozwala na wykorzystanie ich w murowanej ścianie bez dodatkowych prac. Dzięki nim ściana na całej powierzchni jest jednolita ułatwia to tynkowanie i obniża jego koszty. Element docieplenia wieńca YTONG W systemie YTONG wieniec wykonuje się obudowując go elementem docieplenia wieńca. Jest to bloczek YTONG z doklejoną warstwą wełny mineralnej. Zapewnia on jednolitą powierzchnię ściany i izolację cieplną wieńca.

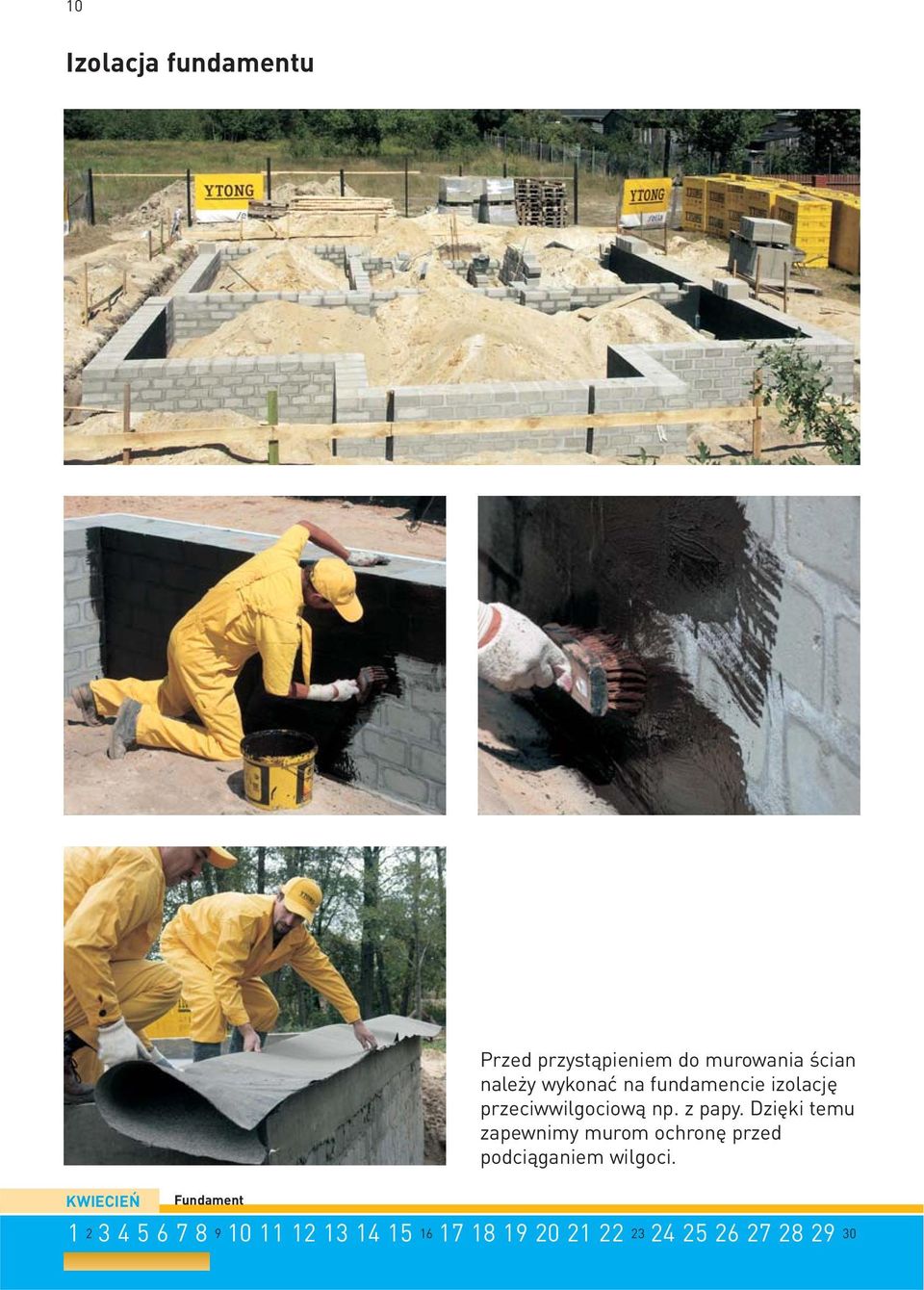

10 10 Izolacja fundamentu Przed przystąpieniem do murowania ścian należy wykonać na fundamencie izolację przeciwwilgociową np. z papy. Dzięki temu zapewnimy murom ochronę przed podciąganiem wilgoci. Fundament

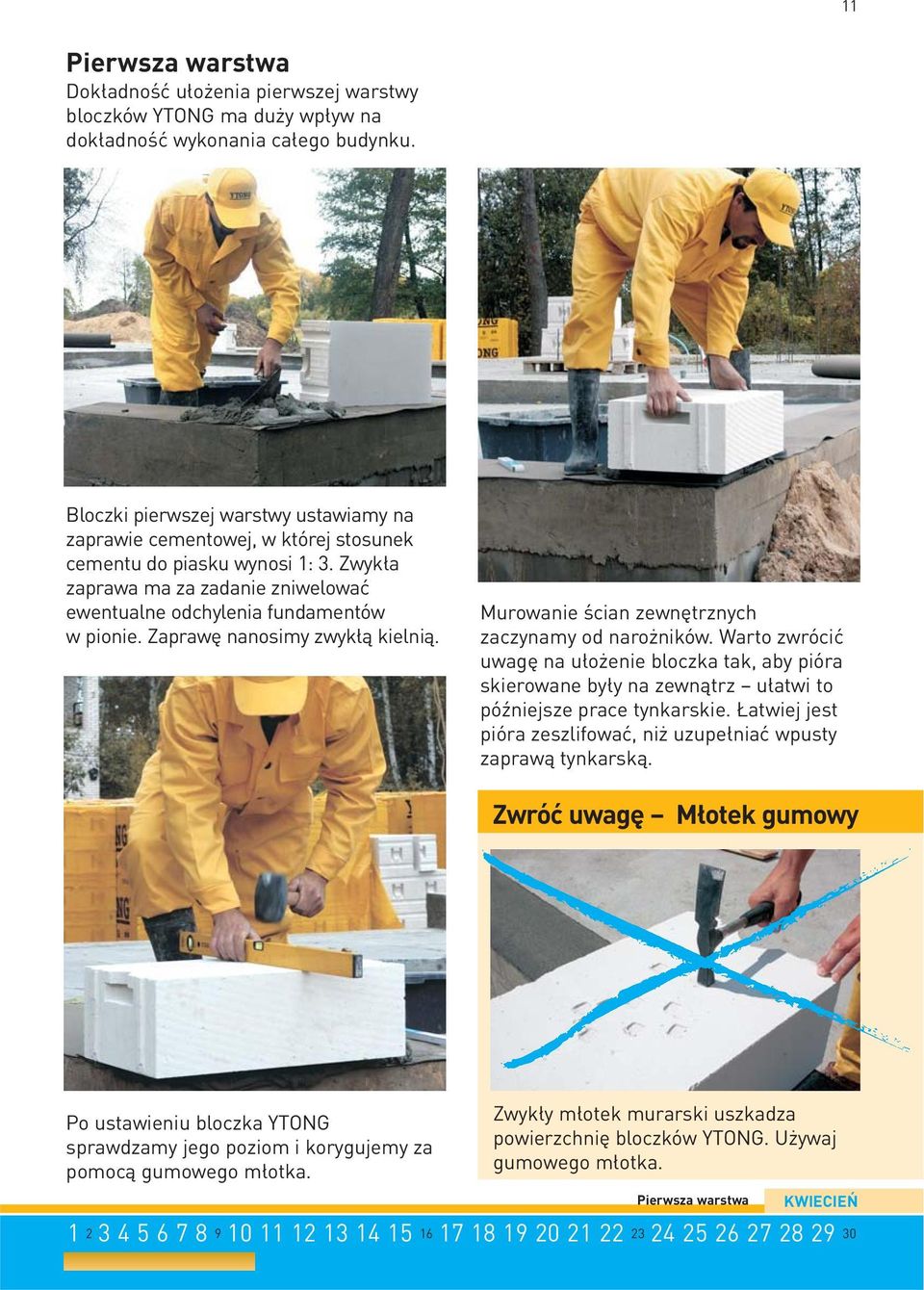

11 11 Pierwsza warstwa Dokładność ułożenia pierwszej warstwy bloczków YTONG ma duży wpływ na dokładność wykonania całego budynku. Bloczki pierwszej warstwy ustawiamy na zaprawie cementowej, w której stosunek cementu do piasku wynosi 1: 3. Zwykła zaprawa ma za zadanie zniwelować ewentualne odchylenia fundamentów w pionie. Zaprawę nanosimy zwykłą kielnią. Murowanie ścian zewnętrznych zaczynamy od narożników. Warto zwrócić uwagę na ułożenie bloczka tak, aby pióra skierowane były na zewnątrz ułatwi to późniejsze prace tynkarskie. Łatwiej jest pióra zeszlifować, niż uzupełniać wpusty zaprawą tynkarską. Zwróć uwagę Młotek gumowy Po ustawieniu bloczka YTONG sprawdzamy jego poziom i korygujemy za pomocą gumowego młotka. Zwykły młotek murarski uszkadza powierzchnię bloczków YTONG. Używaj gumowego młotka. Pierwsza warstwa

12 12 To Ci pomoże - Uchwyty montażowe Bloczki YTONG posiadają wygodne uchwyty, które ułatwiają przenoszenie i murowanie bloczków. Chronią także dłonie przed obtarciami. System pióro-wpust w bloczkach YTONG pozwala na murowanie bez wypełniania spoiny pionowej, dzięki czemu muruje się z nich szybciej. Bloczki idealnie do siebie pasują. Uchwyty montażowe zostawiamy niewypełnione zaprawą. Pierwsza warstwa

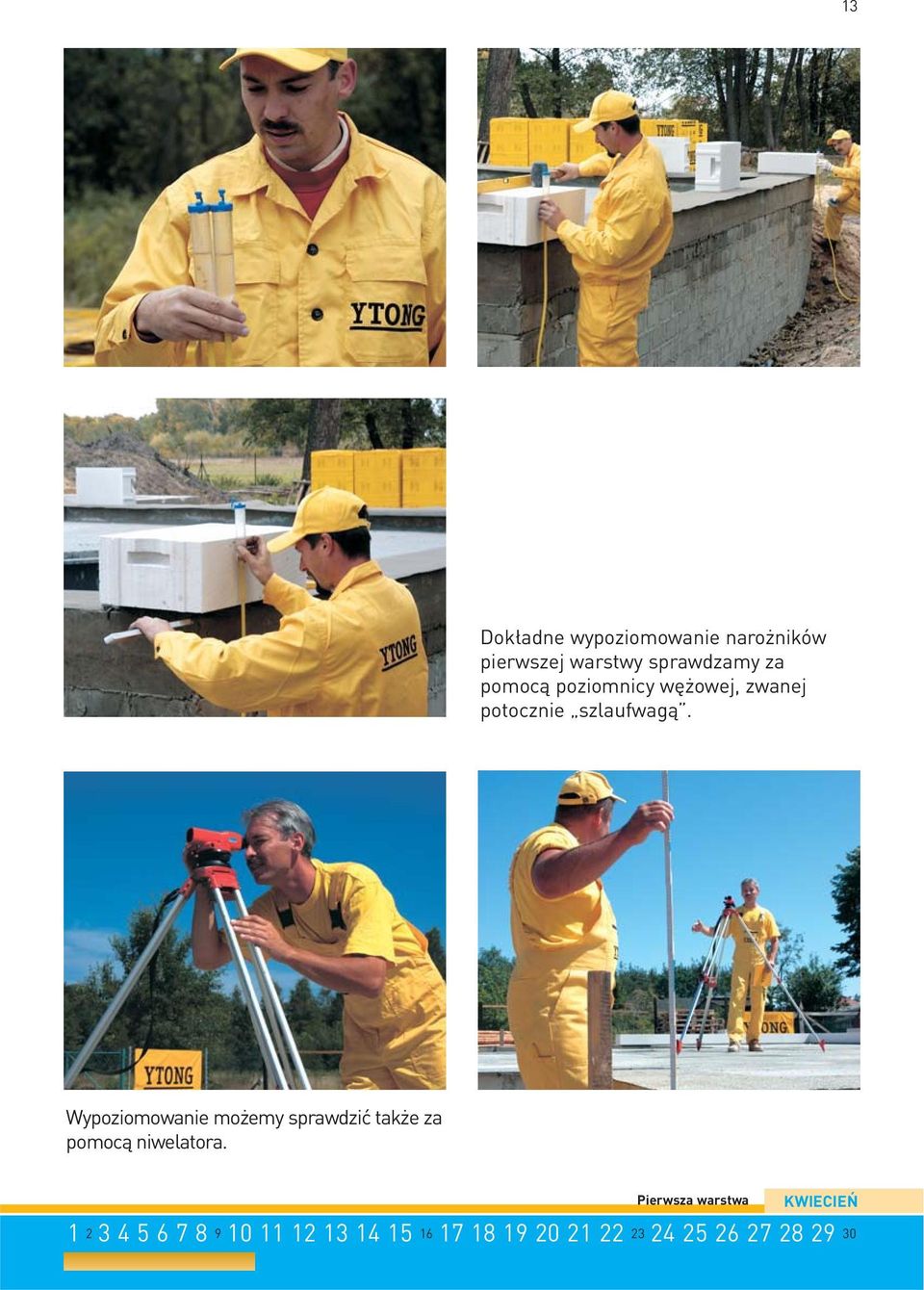

13 13 Dokładne wypoziomowanie narożników pierwszej warstwy sprawdzamy za pomocą poziomnicy wężowej, zwanej potocznie szlaufwagą. Wypoziomowanie możemy sprawdzić także za pomocą niwelatora. Pierwsza warstwa

14 14 Następnie, między ustabilizowanymi narożnikami ściany rozciągamy sznurek murarski i uzupełniamy warstwę. Rozciągnięty sznurek ułatwia nam kontrolę poziomego ułożenia bloczków YTONG w warstwie. Po wymurowaniu każdej warstwy bloczków YTONG szlifujemy ich górną powierzchnię. Używamy do tego pacy lub strugu, a drobne zanieczyszczenia i powstały pył usuwamy szczotką. Dzięki temu zaprawa będzie miała lepszą przyczepność do bloczków. Pierwsza warstwa

15 15 Docinanie bloczków Jeżeli odległość między narożnikami nie jest całkowitą długością bloczka YTONG, warstwę należy uzupełnić odpowiednio przyciętym fragmentem bloczka YTONG. Bloczki YTONG bardzo łatwo i szybko można przycinać do żądanego wymiaru. Do cięcia używamy ręcznej piły widiowej i prowadnicy kątowej, dzięki czemu łatwo zachować dużą dokładność. Aby uzyskać gładką powierzchnię przyciętego bloczka i zapewnić dobre przyleganie zaprawy, powierzchnię bloczka wyrównujemy strugiem lub pacą. Pierwsza warstwa

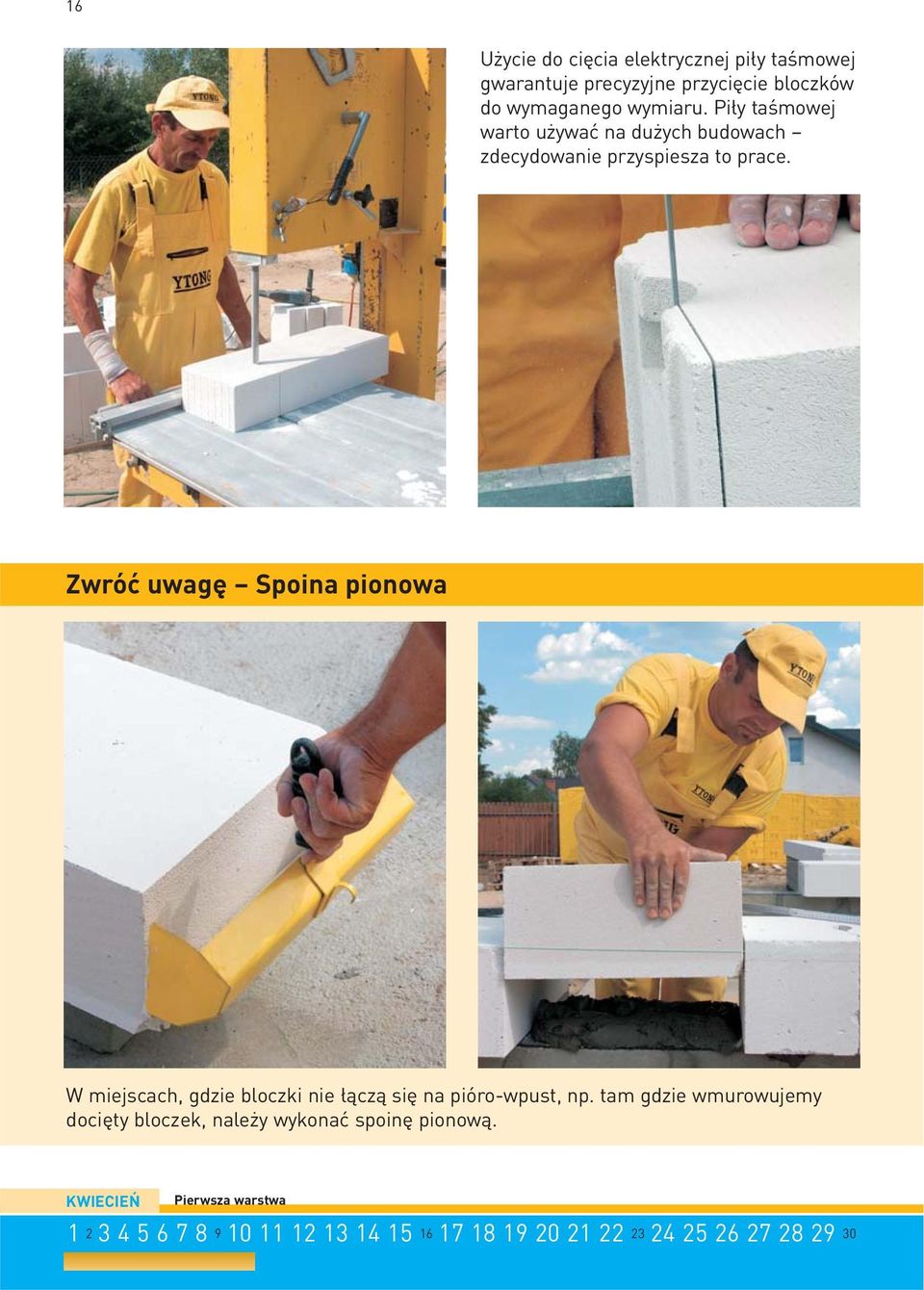

16 16 Użycie do cięcia elektrycznej piły taśmowej gwarantuje precyzyjne przycięcie bloczków do wymaganego wymiaru. Piły taśmowej warto używać na dużych budowach zdecydowanie przyspiesza to prace. Zwróć uwagę Spoina pionowa W miejscach, gdzie bloczki nie łączą się na pióro-wpust, np. tam gdzie wmurowujemy docięty bloczek, należy wykonać spoinę pionową. Pierwsza warstwa

17 17 Kolejne warstwy bloczków Do układania kolejnych warstw muru można przystąpić po związaniu zaprawy cementowej, czyli po ok.1-2 godzinach od ułożenia pierwszej warstwy. Kolejne warstwy murujemy na cienką spoinę klejową. Jest to możliwe dzięki dużej dokładności bloczków YTONG, które doskonale do siebie pasują. A dzięki systemowi pióro-wpust nie wykonuje się spoin pionowych. To bardzo ułatwia i przyspiesza prace wykonawcy. Ściana rośnie w oczach. Zaprawa YTONG Przed przystąpieniem do murowania trzeba przygotować zaprawę YTONG. Zgodnie z instrukcją na opakowaniu wsypujemy odpowiednią ilość zaprawy YTONG do wody. Za pomocą wolnoobrotowej wiertarki z mieszadłem przygotowujemy zaprawę, aż do uzyskania konsystencji gęstej śmietany. To Ci pomoże - Kielnie Zaprawę rozprowadzamy na bloczkach za pomocą kielni. Szerokości kielni są dopasowane do szerokości bloczków, dzięki czemu zaprawa rozprowadzona jest równomiernie na całej powierzchni bloczka (nic nie kapie po bokach, wymurowana ściana jest czysta). Z doświadczeń wykonawców Do kielni trzeba się przyzwyczaić, ale już po kilku godzinach nie wyobrażasz sobie bez niej pracy. Kolejne warstwy

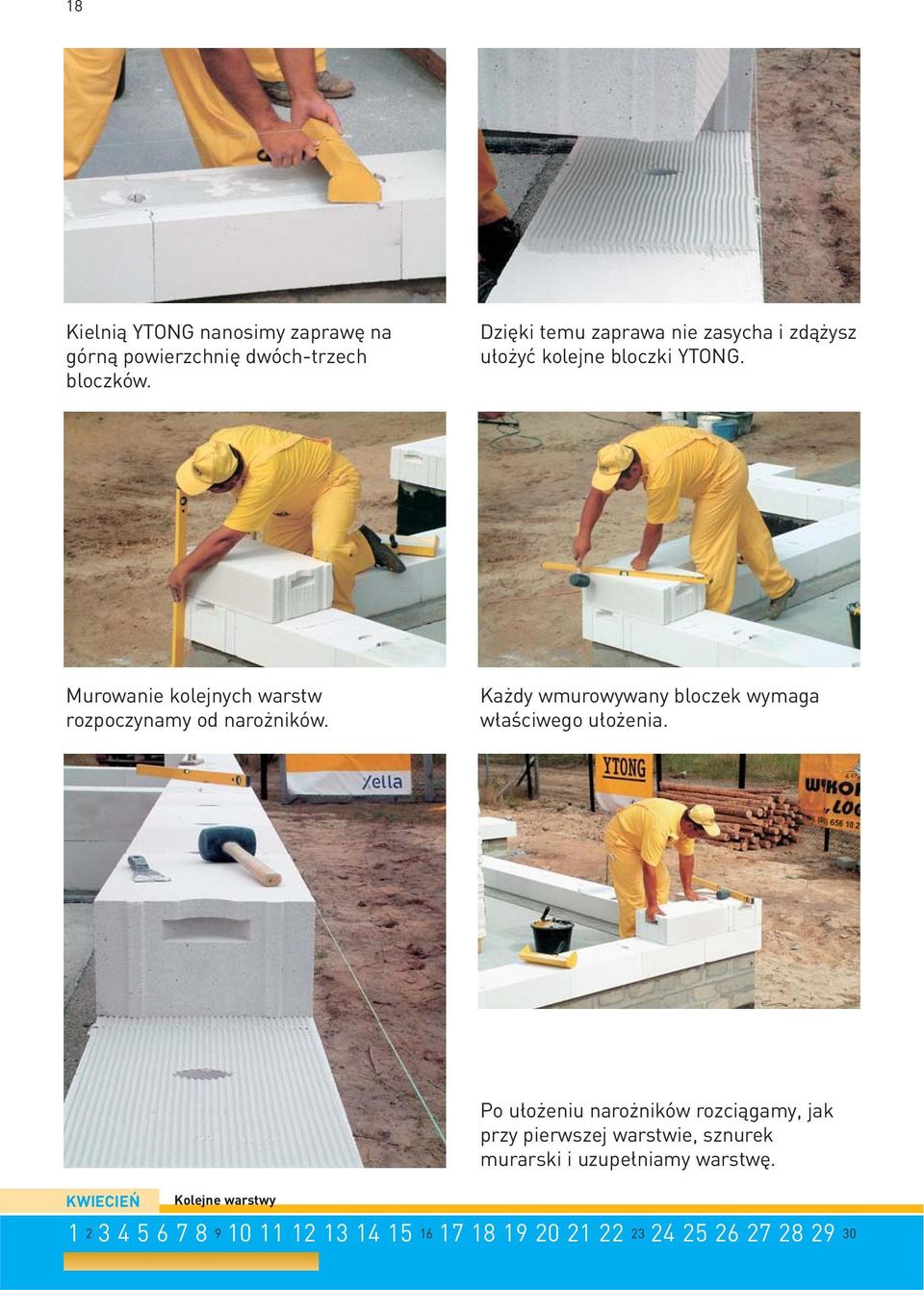

18 18 Kielnią YTONG nanosimy zaprawę na górną powierzchnię dwóch-trzech bloczków. Dzięki temu zaprawa nie zasycha i zdążysz ułożyć kolejne bloczki YTONG. Murowanie kolejnych warstw rozpoczynamy od narożników. Każdy wmurowywany bloczek wymaga właściwego ułożenia. Po ułożeniu narożników rozciągamy, jak przy pierwszej warstwie, sznurek murarski i uzupełniamy warstwę. Kolejne warstwy

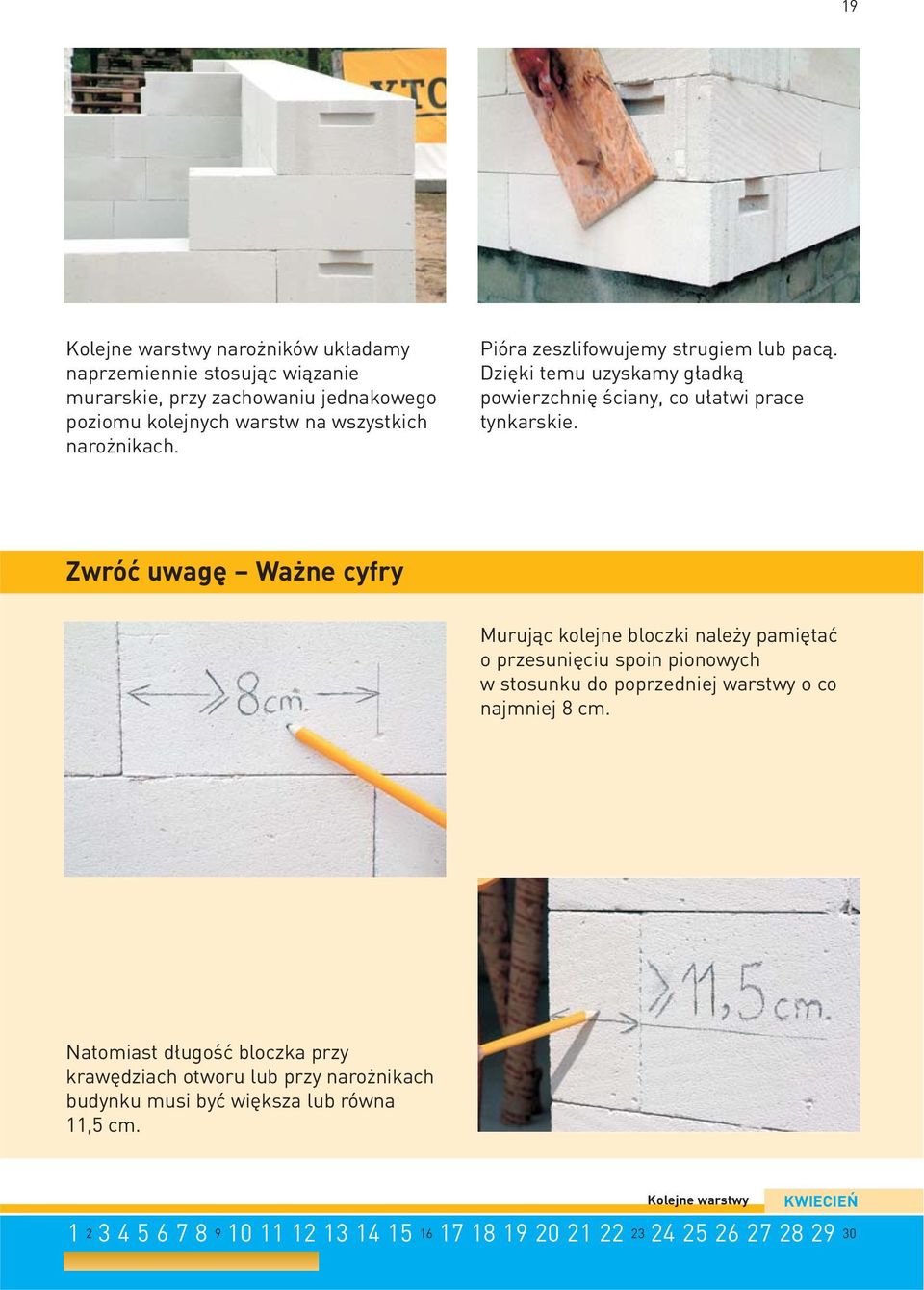

19 19 Kolejne warstwy narożników układamy naprzemiennie stosując wiązanie murarskie, przy zachowaniu jednakowego poziomu kolejnych warstw na wszystkich narożnikach. Pióra zeszlifowujemy strugiem lub pacą. Dzięki temu uzyskamy gładką powierzchnię ściany, co ułatwi prace tynkarskie. Zwróć uwagę Ważne cyfry Murując kolejne bloczki należy pamiętać o przesunięciu spoin pionowych w stosunku do poprzedniej warstwy o co najmniej 8 cm. Natomiast długość bloczka przy krawędziach otworu lub przy narożnikach budynku musi być większa lub równa 11,5 cm. Kolejne warstwy

20 20 To Ci pomoże - Folia ochronna Na pewno już zauważyłeś, że oryginalne produkty YTONG dostarczane są na budowę na paletach i pakowane są w charakterystyczną żółtą folię. Folia zabezpiecza produkty przed niekorzystnymi warunkami atmosferycznymi, więc starajmy się rozpakowywać palety w miarę wmurowywania bloczków. Z doświadczeń wykonawców Folia przydatna jest także podczas budowy można nią zabezpieczać wymurowane już fragmenty ścian. Kolejne warstwy

21 21 Zbrojenia pod okna W strefach podokiennych należy umieszczać zbrojenie poziome układane w najwyższej spoinie. W tym celu można stosować firmowe zbrojenie do spoin wspornych lub dwa pręty ze stali żebrowanej o średnicy 8 mm. W pierwszej kolejności zaznaczamy na powierzchni bloczków planowaną długość otworów okiennych. Następnie przycinamy zbrojenie do odpowiedniej długości. Należy pamiętać, aby zbrojenie przedłużyć co najmniej 0,5 m poza krawędź otworów. Zbrojenie firmowe wykonane ze stali nierdzewnej o małym przekroju można umieszczać bezpośrednio w spoinie cienkowarstwowej. W tym celu na powierzchni bloczków rozprowadzamy zaprawę i zatapiamy w niej zbrojenie. Na spoinie wraz z zatopionym w niej zbrojeniem murujemy kolejną warstwę bloczków. Kolejne warstwy

22 22 To Ci pomoże - Rylec Rylec służy do ręcznego wykonywania bruzd w ścianach z bloczków YTONG. W przypadku stosowania prętów ze stali żebrowanej, w warstwie bloczków należy wykonać rylcem bruzdy, odpowiadające długości pręta. Starannie usuwamy pył powstały na skutek bruzdowania. Dzięki temu, zaprawa będzie miała lepszą przyczepność do bloczków. Rowki wypełniamy zaprawą cementową, a następnie umieszczamy w nich pręty. Pręty należy wcześniej przyciąć do odpowiedniej długości. Kolejne warstwy

23 23 Po zatopieniu prętów w zaprawie cementowej, kielnią usuwamy jej nadmiar. Przed przystąpieniem do murowania kolejnej warstwy, oczyszczamy powierzchnię bloczków np. za pomocą szczotki. Dzięki temu uzyskamy gładką powierzchnię bloczków i zaprawa będzie lepiej przylegać. Zwróć uwagę Zbrojenia pod okna Niezależnie od rodzaju wykonanego zbrojenia, czy to wykonanego za pomocą prętów stalowych, czy za pomocą zbrojenia spoin wspornych, należy je przedłużyć poza krawędź otworu, o co najmniej 0,5 m z każdej strony. Kolejne warstwy

24 24 Nadproża YTONG Nadproża są elementami nośnymi lub samonośnymi służącymi do przekrywania otworów okiennych i drzwiowych w ścianach zewnętrznych i wewnętrznych. W systemie YTONG nadproża możemy wykonywać na kilka sposobów. Pierwszym rozwiązaniem są prefabrykowane belki nadprożowe YTONG YN, czyli gotowe nadproża ze zbrojonego betonu komórkowego. Są samodzielnymi elementami nośnymi przeznaczonymi do przekrywania otworów o szerokości do 175 cm. Nadproża YTONG ustawia się na murze, na zaprawie cienkowarstwowej, symetrycznie nad przekrywanym otworem. Minimalne oparcie wynosi 20 lub 25 cm na ścianie i jest uzależnione od rozpiętości przekrywanego otworu. Gotowe nadproże YTONG nie wymaga docieplenia. Montaż nadproży YTONG jest szybki, zajmuje dwóm pracownikom kilkanaście minut. Zastosowanie gotowego nadproża gwarantuje gładką i równą powierzchnię ściany, co ułatwia jej tynkowanie. To Ci pomoże Napis YTONG Podczas montowania gotowych belek nadprożowych YTONG zwróćmy uwagę, czy są one prawidłowo umieszczane napis YTONG na belce nie może być odwrócony. Nadproża

25 25 Do przekrywania szerszych otworów, nawet do szerokości 240 cm służą nadproża zespolone YTONG YF. W zależności od grubości muru nadproża układa się pojedynczo lub podwójnie. Przy otworach o dużej rozpiętości należy pamiętać o wykonaniu spoin pionowych oraz o podporach w środkowej części. Zaletą nadproży YTONG YF jest ich lekkość oraz szybkość montażu. Nadproża mogą być wykonane również bezpośrednio na budowie. W tym celu stosuje się kształtki U YTONG. Kształtki U układa się na wcześniej przygotowanej podporze montażowej. Funkcję tę znakomicie spełni deska zlicowana z górną powierzchnią warstwy bloczków. W przypadku otworów o większej rozpiętości deskę należy podeprzeć np. stemplami, tak, aby wylewane nadproże nie uległo ugięciu. Na tak przygotowanym pomoście kształtki U YTONG muruje się na styk, a spoiny pionowe między nimi wypełnia się cienkowarstwową zaprawą murarską YTONG. Wnętrze tak przygotowanego szalunku należy oczyścić i przed betonowaniem zwilżyć wodą. Nadproża

26 26 Wewnątrz kształtek U umieszczamy warstwę izolacji cieplnej z wełny mineralnej lub styropianu. Należy pamiętać, aby izolację cieplną umieścić bliżej strony zewnętrznej. Z doświadczeń wykonawców W przypadku nadproży o wysokości większej niż 20 lub 25 cm, kształtki U nadmurowuje się bloczkami YTONG o grubości 7,5 cm do wymaganej wysokości. Następnie układamy w nim zbrojenie i całość wypełniamy betonem. Stosowanie kształtek U YTONG jako szalunku traconego umożliwia wykonanie nadproży szczególnie obciążonych. Nadproża

27 27 Łączenie ściany zewnętrznej i wewnętrznej nośnej Wewnętrzną ścianę nośną z bloczków YTONG najlepiej budować jednocześnie ze ścianą wewnętrzną. Wykonujemy wtedy wiązanie murarskie w co drugiej warstwie bloczków. Zwróć uwagę Wiązanie murarskie Jeżeli bloczki na ściany wewnętrzne są zimniejsze od tych na ściany zewnętrzne, przewiązanie wykonujemy na głębokości min. 15 cm. Pozwoli to ograniczyć mostek cieplny i ucieczkę ciepła w tym miejscu. 150 Odpowiednio przycięte bloczki ściany zewnętrznej pozwalają wprowadzić bloczki ściany wewnętrznej na wymaganą głębokość. Kolejne warstwy

28 28 Ścianki działowe Murowanie rozpoczynamy od wyznaczenia linii przebiegu ściany. Następnie poziomujemy dolną warstwę. Jeśli szlichta na podłodze jest wykonana dokładnie, nie musimy poziomować pierwszej warstwy wystarczy ułożyć ją na cienkiej spoinie. Już na etapie murowania ścian nośnych możemy przewidzieć, w którym miejscu będą ścianki działowe. Zwykle do dowiązania się ze ścianą działową stosujemy kotwy (ze stali nierdzewnej), które wmurowujemy w co trzecią spoinę. Kotwy jednym końcem powinny być wmurowane w ścianę nośną, drugi koniec zatapiamy w spoinie ściany działowej. Ścianki działowe

29 29 Jeżeli położenie ścianek przewidywane jest w innym miejscu, możemy dowiązać się później za pomocą tych samych łączników ale tym razem musimy je przybić do bloczków. Pamiętajmy, że właściwe użycie systemowych narzędzi pozwoli na precyzyjne i dokładne wymurowanie ścianki działowej. Bloczki muruje się pamiętając o przesunięciu spoin pionowych o minimum 8 cm. Ścianki działowe

30 30 Z doświadczeń wykonawców Jak uzyskać gładką ścianę? Ubytki możemy uzupełnić zaprawą powstałą z wymieszania zaprawy do cienkich spoin z pyłem powstałym z cięcia bloczków YTONG lub specjalną zaprawą przeznaczoną do tego celu. Zaprawą możemy również uzupełnić uchwyty montażowe. Nadmiar zaprawy ścieramy po jej stwardnieniu za pomocą kawałka bloczka YTONG. Widok gładkiej i równej ściany z pewnością zadowoli inwestora. Ścianki działowe

31 31 Montaż stropów YTONG Płyty stropowe YTONG są projektowane za każdym razem dla konkretnego projektu domu. Zaś sam już montaż płyt stropowych przeprowadza się na podstawie planu montażowego. Gotowe płyty stropowe YTONG dostarczane są bezpośrednio na budowę. Do rozładunku płyt używa się pasów montażowych lub specjalnego uchwytu tzw. zawiesia montażowego. Ważne, aby płyty transportować w pozycji poziomej. Montaż stropów

32 32 Korzyści ze stosowania płyt stropowych YTONG: nie trzeba stosować podpór montażowych nie ma dodatkowych prac; nie ma przerw technologicznych strop wykonasz trzy razy szybciej; położony strop można od razu obciążać np. ustawiać palety z bloczkami i murować kolejną kondygnację; powierzchnia płyt od dołu i od góry jest równa ułatwia to prace wykończeniowe. Na powierzchnię muru, w miejscu, gdzie będą oparte płyty należy rozłożyć zaprawę YTONG. Powierzchnia muru w miejscu oparcia płyt powinna być równa i gładka. Bardzo ważne jest poprawne ułożenie pierwszej płyty tak, aby nie trzeba było korekcyjnie przesuwać kolejnych płyt. Po ułożeniu każdej następnej płyty trzeba ją dosunąć do płyt ułożonych wcześniej. Płyty dosuwamy zarówno po ich długości, jak i szerokości. Montaż stropów

33 33 Tylko w systemie YTONG, płyty stropowe można wysuwać poza obrys budynku, uzyskując w ten sposób balkon. Maksymalne wysunięcie płyty wspornikowej poza obrys wynosi 1,5 m. Dzięki zastosowaniu gotowych płyt stropowych YTONG, strop od góry i od dołu jest równy, co ułatwia i przyspiesza prace wykończeniowe. Otwory w stropie, np. przejścia przewodów dymowych (komina), pionów wentylacyjnych są uwzględnione na etapie projektu planu montażowego. Niezbędne stalowe wymiany dostarczane są na budowę razem z płytami. Montaż stropów

34 34 Elementy nietypowe, jak np. oparcie biegu schodów wykonuje się tradycyjnie wylewa się na budowie. Po zamontowaniu płyt stropowych konieczne jest ułożenie w spoinach między nimi zbrojenia z prętów stalowych o średnicy 8 mm oraz wypełnienie ich mieszanką betonową. Montaż stropów

35 35 Docieplenie wieńca Po zamontowaniu stropu układa się zbrojenie wieńców zgodnie z projektem konstrukcyjnym stropu. Jako docieplenie wieńca najlepiej używać elementów docieplenia wieńca YTONG. Są to bloczki YTONG z doklejoną warstwą wełny mineralnej, które jednocześnie stanowią szalunek wieńca. Dzięki nim wieniec jest prawidłowo docieplony, a lico ściany jednolite. Elementy docieplenia wieńca YTONG murujemy na ścianie na zaprawie do cienkich spoin, warstwą wełny mineralnej do wewnątrz budynku. Murowanie zaczynamy jak zwykle od narożników, rozciągamy sznurek murarski i uzupełniamy warstwę. Docieplenie wieńca

36 36 Zwróć uwagę Spoiny pionowe Elementy docieplenia wieńca YTONG mają gładkie powierzchnie boczne, więc spoiny pionowe muszą być wypełnione zaprawą. Docieplenie wieńca warto wykonywać starannie dzięki temu nie będą się tworzyły w tym miejscu mostki termiczne. Tak przygotowany wieniec betonujemy osadzając w nim np. wymagane zbrojenie kolejnych elementów konstrukcyjnych. Docieplenie wieńca

37 37 Ściana kolankowa Elementy konstrukcyjne budynku, jak np. słupki w ścianie kolankowej obmurowujemy kształtkami U YTONG ustawionymi pionowo. To pozwoli nam na wykonanie prawidłowej izolacji elementów żelbetowych oraz uzyskanie jednolitej powierzchni muru. Pomiędzy słupkami warstwę uzupełniamy tradycyjnie murując ją z bloczków YTONG na ściany zewnętrzne. Ściana kolankowa

38 38 Zwróćmy uwagę na to, że lico ściany jest jednolite, dzięki czemu tynk będzie jednakowo pracował na powierzchni ściany. Wewnątrz słupków wkładamy pasek izolacji cieplnej, chroniącej przed przemarzaniem i ucieczką ciepła na zewnątrz. Ściana kolankowa

39 39 Tak przygotowany szalunek wypełniamy zaprawą tworząc mocny, żelbetowy słup. Pamiętajmy o wmurowaniu tzw. szpilek. Do nich będziemy mocować murłatę, na której opierać się będą płatwie więźby dachowej. Ściana kolankowa

40 40 Ściana szczytowa Murowanie ściany szczytowej z bloczków YTONG jest łatwe i szybkie. Późniejsze szlifowanie powierzchni pozwala uzyskać jednakowe nachylenie boków ściany szczytowej i więźby dachowej. Eliminuje także ucieczkę ciepła w tym miejscu nie tworzy się mostek termiczny. To Ci pomoże - Paca, strug Zamiast mozolnego uzupełniania ściany drobnymi elementami (np. cegłą) z łatwością zeszlifujemy bloczki YTONG do wymaganego kąta nachylenia ściany. Paca i strug pomogą wyrównać nierówności murów z bloczków YTONG. Ściana szczytowa

41 41 Podsumowanie etapów budowy Budowanie z YTONGa jest proste i szybkie. Nakład czasu potrzebny na wymurowanie 1 m 2 to 0,88 godziny. Jest to jeden z najniższych wskaźnik dla wszystkich ściennych materiałów budowlanych. Tak szybkie tempo budowy z YTONGa zapewnia: murowanie na cienką spoinę brak spoin pionowych system pióro-wpust systemowe rozwiązania: gotowe nadproża YTONG, kształtki U YTONG, płyty stropowe YTONG, elementy docieplenia wieńca YTONG systemowe narzędzia poręczne i lekkie bloczki uchwyty montażowe łatwość docinania bloczków do wymaganego wymiaru brak przestojów technologicznych. Spójrzmy na podsumowanie poszczególnych etapów budowy domu z YTONGa. 7 dni Fundamenty 1 dzień Pierwsza warstwa 2 dni Kolejne warstwy 1 dzień 1 dzień 1 dzień Nadproża Ścianki działowe Montaż stropów 1 dzień Docieplenie wieńca 3 dni Ściana kolankowa 1 dzień Ściana szczytowa Tak więc dom z YTONGa o powierzchni około 150 m 2 ścian zbudujesz w niecały miesiąc. Pamiętaj, że w ciągu sezonu możesz wybudować nawet kilka obiektów.

42 42 Instalacje W ścianach z bloczków YTONG prowadzenie instalacji jest proste i mało pracochłonne. Otwory na puszki podtynkowe wiercimy za pomocą specjalnego, płaskiego wiertła. Po narysowaniu na ścianie linii przebiegu instalacji, rylcem wykonujemy bruzdy w bloczkach YTONG. To Ci pomoże proste linie W bruzdach przybijamy gwoździami uchwyty na przewody. Następnie układamy kabel i mocujemy go w uchwytach. We wcześniej wywiercone otwory wkładamy puszki. Dla ułatwienia pracy i uzyskania prostej linii przybijamy do ściany deskę i przy niej prowadzimy rylec. Wtedy bruzda będzie idealnie równa.

43 43 Montaż drzwi i okien w ścianach z bloczków YTONG Drzwi i okna osadza się w ścianach z bloczków YTONG tak samo, jak w innych ścianach murowanych. Do wiercenia otworów w murze z bloczków YTONG należy stosować wiertarkę bez udaru. Zwróć uwagę Kołki do YTONGa Stosuj kołki i gwoździe przeznaczone do bloczków YTONG. Na zamocowanej ościeżnicy zawieszamy skrzydło okienne lub drzwiowe. Następnie przestrzeń między ościeżnicą a murem należy uzupełnić pianką montażową.

44 44 Narzędzia YTONG Murowanie w systemie YTONG usprawniają odpowiednie narzędzia i elementy uzupełniające. Kielnie za ich pomocą można dokładnie rozprowadzić zaprawę, zachowując jej grubość 1-3 mm. Szerokości kielni dopasowane są do szerokości bloczków YTONG, dzięki czemu zaprawa rozprowadzona jest równomiernie na całej powierzchni bloczka (nic nie kapie po bokach, wymurowana ściana jest czysta). Paca do szlifowania Narzędzie do wyrównywania drobnych nierówności murów z bloczków YTONG odmiany 0,4 i 0,5. Strug Narzędzie do wyrównywania drobnych nierówności murów z bloczków YTONG odmiany 0,6. Prowadnica kątowa Umożliwia dokładne przycinanie bloczków.

45 45 Piła widiowa Piła ręczna do cięcia bloczków YTONG. Co drugi ząb widiowy znacznie ułatwia pracę. Piła elektryczna Piła elektryczna umożliwia precyzyjne wycinanie skomplikowanych kształtów. Ułatwia i przyspiesza pracę na dużych budowach. Wymiary piły: wys. 175 cm, szer. 100 cm, głęb. 85 cm. Ciężar 125 kg. Zasilanie 220 V. Taśma do piły długość 3520 mm. Rylec Do ręcznego wycinania bruzd w ścianie pod instalacje elektryczne. Łączniki do ścian działowych Łączą ściany działowe ze ścianami konstrukcyjnymi. Zbrojenie do spoin wspornych Zbrojenie stosowane do wzmocnienia ściany w miejscu otworów okiennych. Średnica prętów wynosi 3 mm.

46 46 Izolacja cieplna murów z bloczków YTONG m Odmiana Współczynnik przenikania ciepła U [W/m 2.K] 2.K Współczynnik i opór cieplny R [ ] dla grubości ścian w mm W λ* [W/(m.K)] ,35 0, ,37 0,30 0,25 0,23 2,696 3,328 4,012 4,381 0,4 0, ,5 0, ,66 0,57 0,51 0,43 0,35 0,29 0,26 1,534 1,761 1,988 2,352 2,897 3,488 3,806 0,81 0,71 0,63 0,54 0,44 0,36 0,33 1,241 1,420 1,599 1,884 2,313 2,777 3,027 0,6 0,16 2,08 1,57 1,26 1,13 0,91 0,80 0,71 0,60 0,49 0,41 0,38 0,483 0,639 0,795 0,889 1,108 1,264 1,420 1,670 2,045 2,451 2,670 0,7 0, ,09 0,96 0,86 0,73 0,60 0,51 0,47 0,920 1,045 1,170 1,370 1,670 1,995 2,170 *Współczynnik określony w stanie wilgotności ustabilizowanej Wytrzymałości charakterystyczne i obliczeniowe na ściskanie murów z bloczków YTONG Klasa Wytrzymałość średnia Wytrzymałość Wytrzymałość obliczeniowa muru materiału charakterystyczna muru na ściskanie f d w stanie suchym na ściskanie f k kategoria A kategoria B [MPa] [MPa] [MPa] [MPa] PP1,5 2,0 1,1 0,6 0,5 PP2 3,0 1,8 1,0 0,8 PP3 4,5 2,3 1,3 1,0 PP4 6,0 2,8 1,6 1,3 PP5 7,0 3,1 1,8 1,4 Wartość z kategorii A - przyjmuje się, gdy jakość robót kontrolowana jest przez osobę o odpowiednich kwalifikacjach, niezależną od wykonawcy. W pozostałych przypadkach przyjmuje się wartość dla kategorii B.

47

48 Kwiecień 2006 Instruktorzy Region Centrum - Piotr Partyka tel Region Południe - Tomasz Baciak tel Region Zachód - Przemysław Dorogusz tel Region Zachód - Bolesław Kiełbusiewicz tel Region Północ - Grzegorz Olszewski tel Xella Polska Sp. z o.o. infolinia
