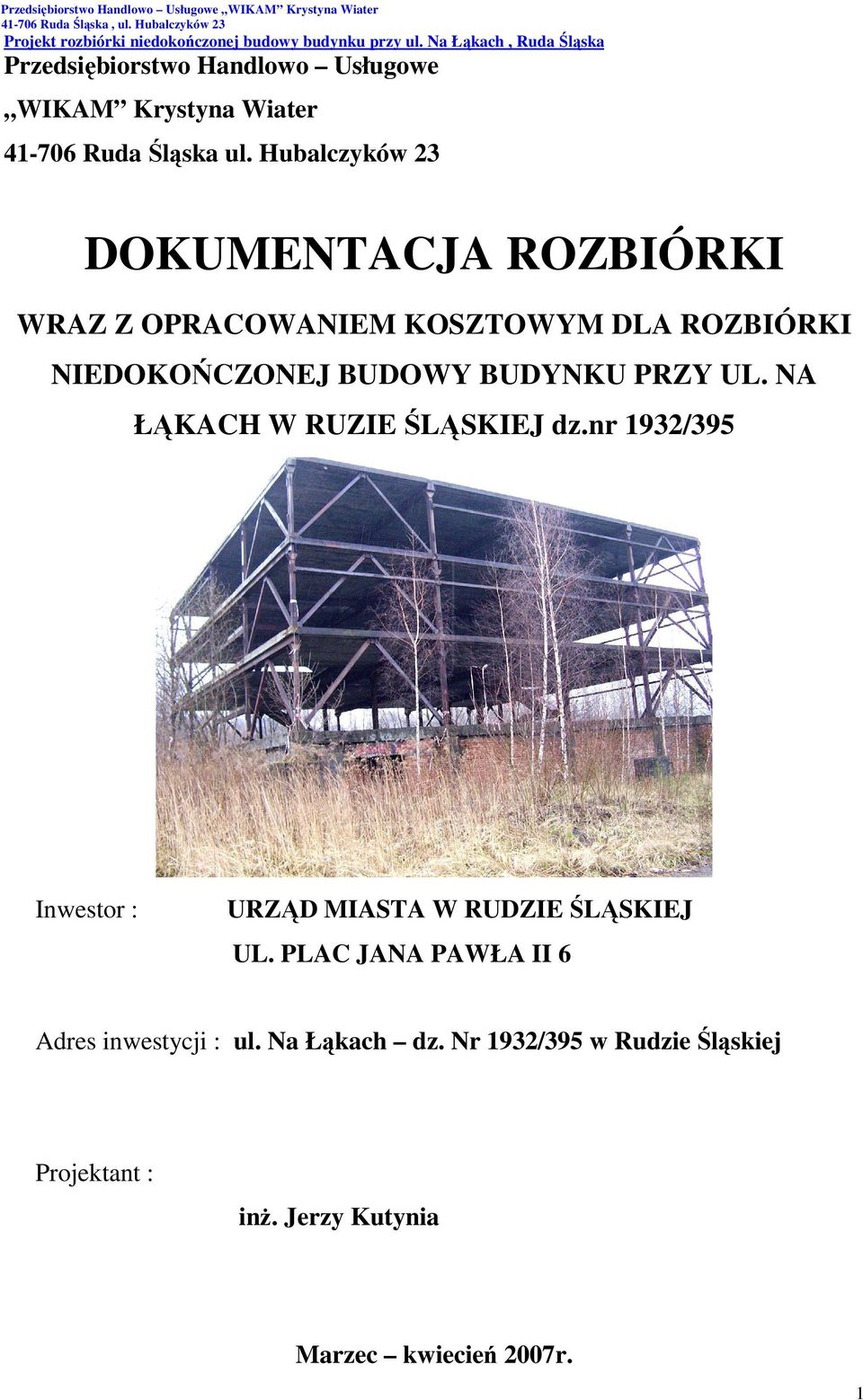

1 Przedsiębiorstwo Handlowo Usługowe WIKAM Krystyna Wiater Ruda Śląska ul. Hubalczyków 23 DOKUMENTACJA ROZBIÓRKI WRAZ Z OPRACOWANIEM KOSZTOWYM DLA ROZBIÓRKI NIEDOKOŃCZONEJ BUDOWY BUDYNKU PRZY UL. NA ŁĄKACH W RUZIE ŚLĄSKIEJ dz.nr 1932/395 Inwestor : URZĄD MIASTA W RUDZIE ŚLĄSKIEJ UL. PLAC JANA PAWŁA II 6 Adres inwestycji : ul. Na Łąkach dz. Nr 1932/395 w Rudzie Śląskiej Projektant : inŝ. Jerzy Kutynia Marzec kwiecień 2007r. 1

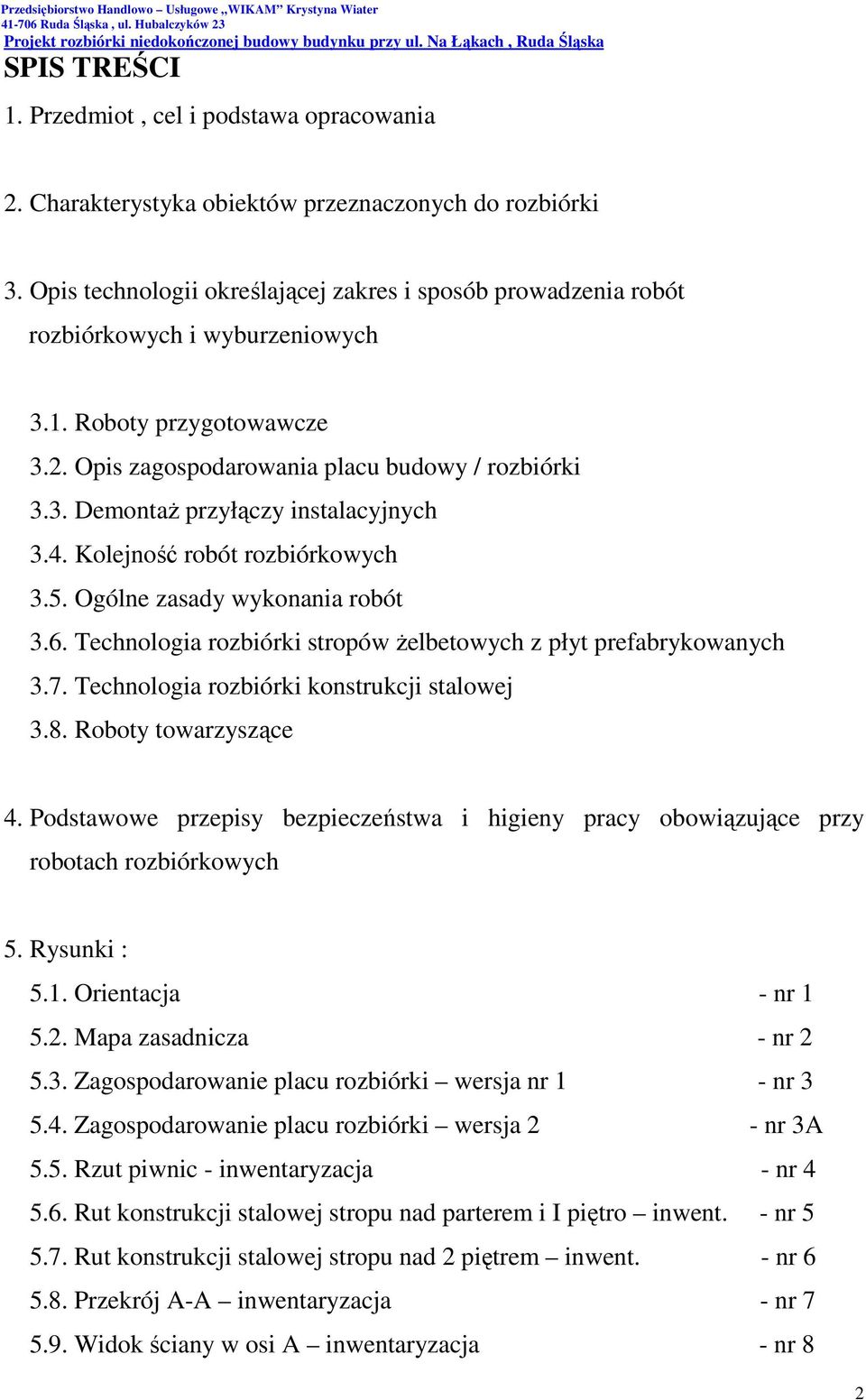

2 SPIS TREŚCI 1. Przedmiot, cel i podstawa opracowania 2. Charakterystyka obiektów przeznaczonych do rozbiórki 3. Opis technologii określającej zakres i sposób prowadzenia robót rozbiórkowych i wyburzeniowych 3.1. Roboty przygotowawcze 3.2. Opis zagospodarowania placu budowy / rozbiórki 3.3. DemontaŜ przyłączy instalacyjnych 3.4. Kolejność robót rozbiórkowych 3.5. Ogólne zasady wykonania robót 3.6. Technologia rozbiórki stropów Ŝelbetowych z płyt prefabrykowanych 3.7. Technologia rozbiórki konstrukcji stalowej 3.8. Roboty towarzyszące 4. Podstawowe przepisy bezpieczeństwa i higieny pracy obowiązujące przy robotach rozbiórkowych 5. Rysunki : 5.1. Orientacja - nr Mapa zasadnicza - nr Zagospodarowanie placu rozbiórki wersja nr 1 - nr Zagospodarowanie placu rozbiórki wersja 2 - nr 3A 5.5. Rzut piwnic - inwentaryzacja - nr Rut konstrukcji stalowej stropu nad parterem i I piętro inwent. - nr Rut konstrukcji stalowej stropu nad 2 piętrem inwent. - nr Przekrój A-A inwentaryzacja - nr Widok ściany w osi A inwentaryzacja - nr 8 2

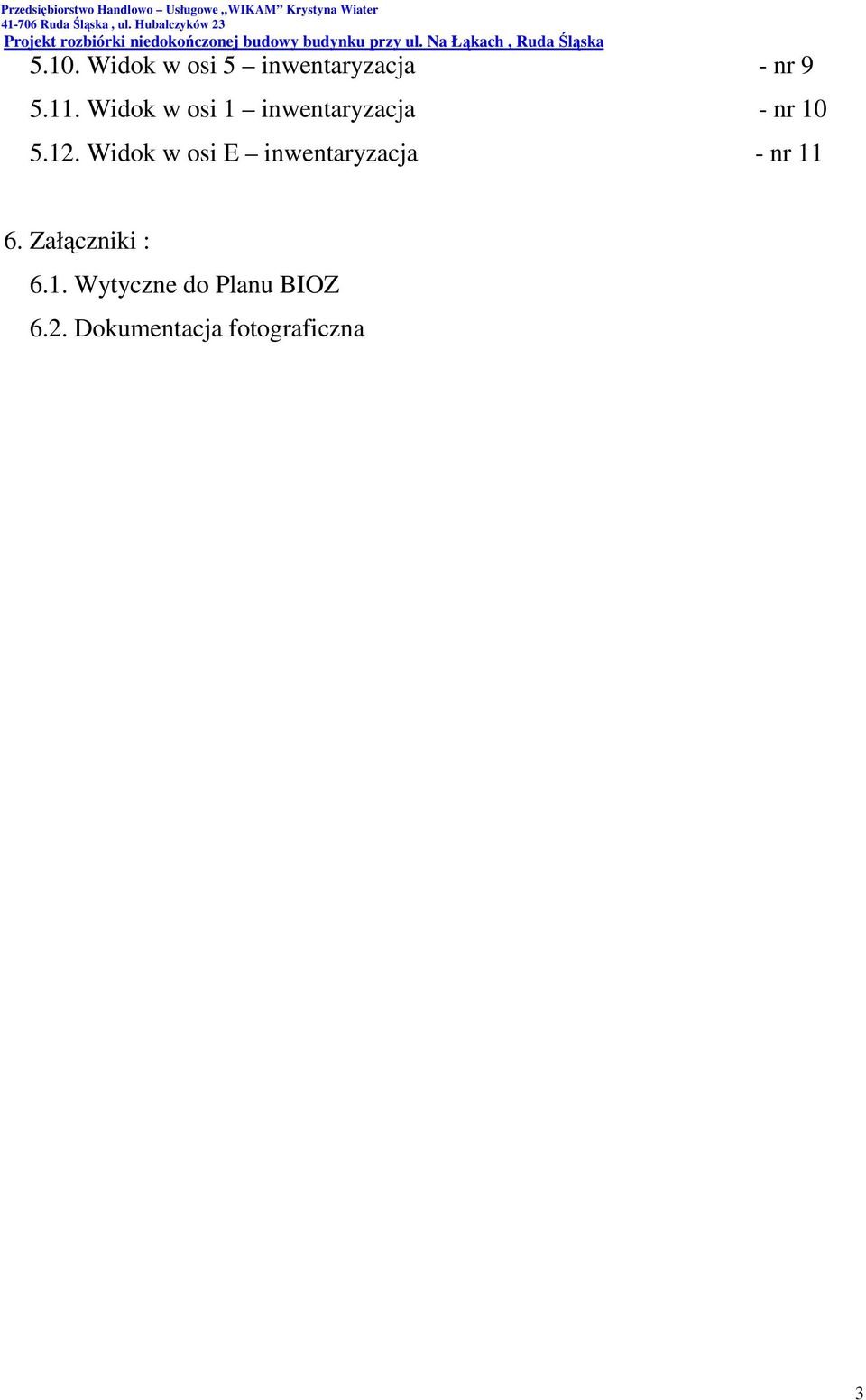

3 5.10. Widok w osi 5 inwentaryzacja - nr Widok w osi 1 inwentaryzacja - nr Widok w osi E inwentaryzacja - nr Załączniki : 6.1. Wytyczne do Planu BIOZ 6.2. Dokumentacja fotograficzna 3

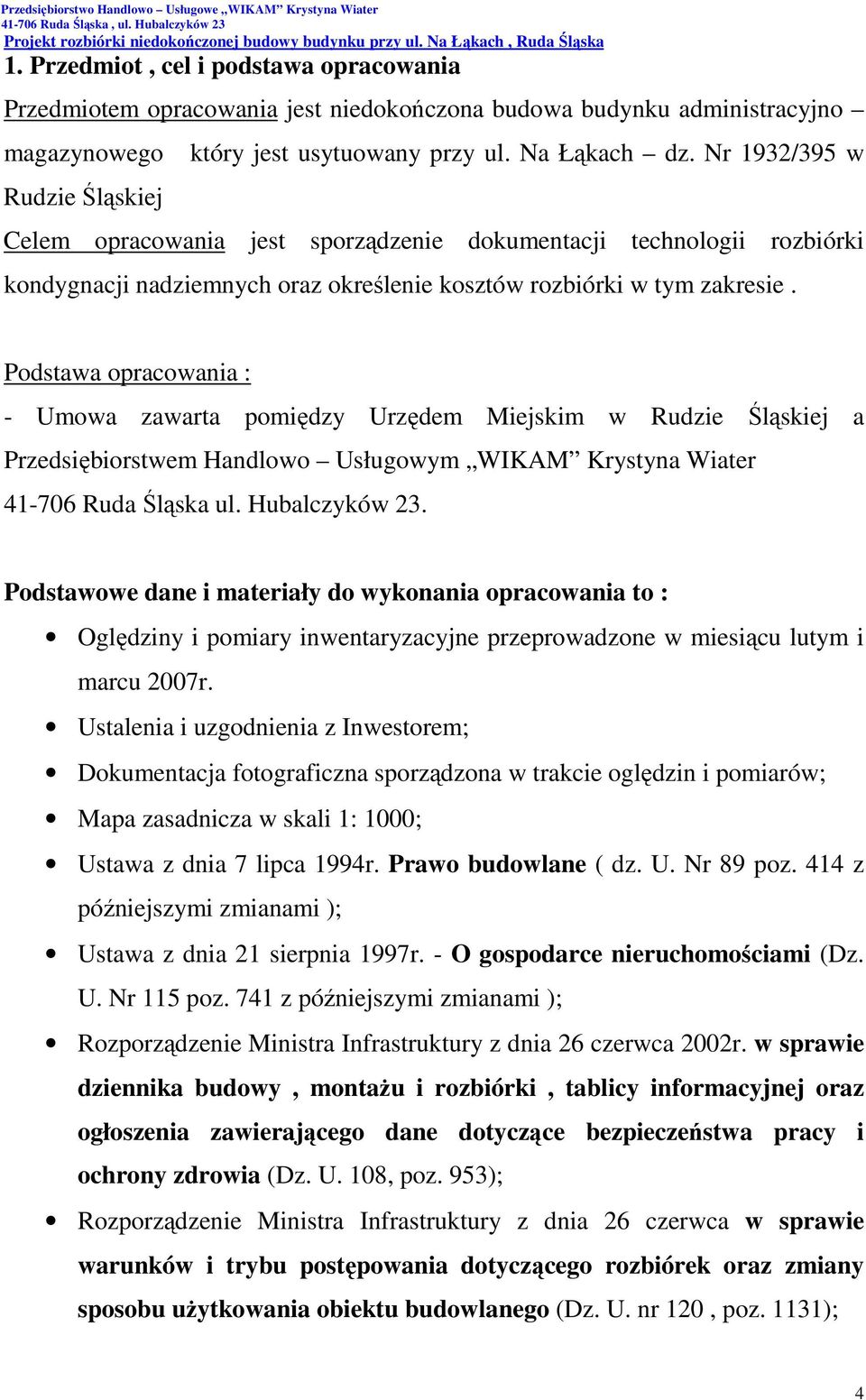

4 1. Przedmiot, cel i podstawa opracowania Przedmiotem opracowania jest niedokończona budowa budynku administracyjno magazynowego Rudzie Śląskiej który jest usytuowany przy ul. Na Łąkach dz. Nr 1932/395 w Celem opracowania jest sporządzenie dokumentacji technologii rozbiórki kondygnacji nadziemnych oraz określenie kosztów rozbiórki w tym zakresie. Podstawa opracowania : - Umowa zawarta pomiędzy Urzędem Miejskim w Rudzie Śląskiej a Przedsiębiorstwem Handlowo Usługowym WIKAM Krystyna Wiater Ruda Śląska ul. Hubalczyków 23. Podstawowe dane i materiały do wykonania opracowania to : Oględziny i pomiary inwentaryzacyjne przeprowadzone w miesiącu lutym i marcu 2007r. Ustalenia i uzgodnienia z Inwestorem; Dokumentacja fotograficzna sporządzona w trakcie oględzin i pomiarów; Mapa zasadnicza w skali 1: 1000; Ustawa z dnia 7 lipca 1994r. Prawo budowlane ( dz. U. Nr 89 poz. 414 z późniejszymi zmianami ); Ustawa z dnia 21 sierpnia 1997r. - O gospodarce nieruchomościami (Dz. U. Nr 115 poz. 741 z późniejszymi zmianami ); Rozporządzenie Ministra Infrastruktury z dnia 26 czerwca 2002r. w sprawie dziennika budowy, montaŝu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia (Dz. U. 108, poz. 953); Rozporządzenie Ministra Infrastruktury z dnia 26 czerwca w sprawie warunków i trybu postępowania dotyczącego rozbiórek oraz zmiany sposobu uŝytkowania obiektu budowlanego (Dz. U. nr 120, poz. 1131); 4

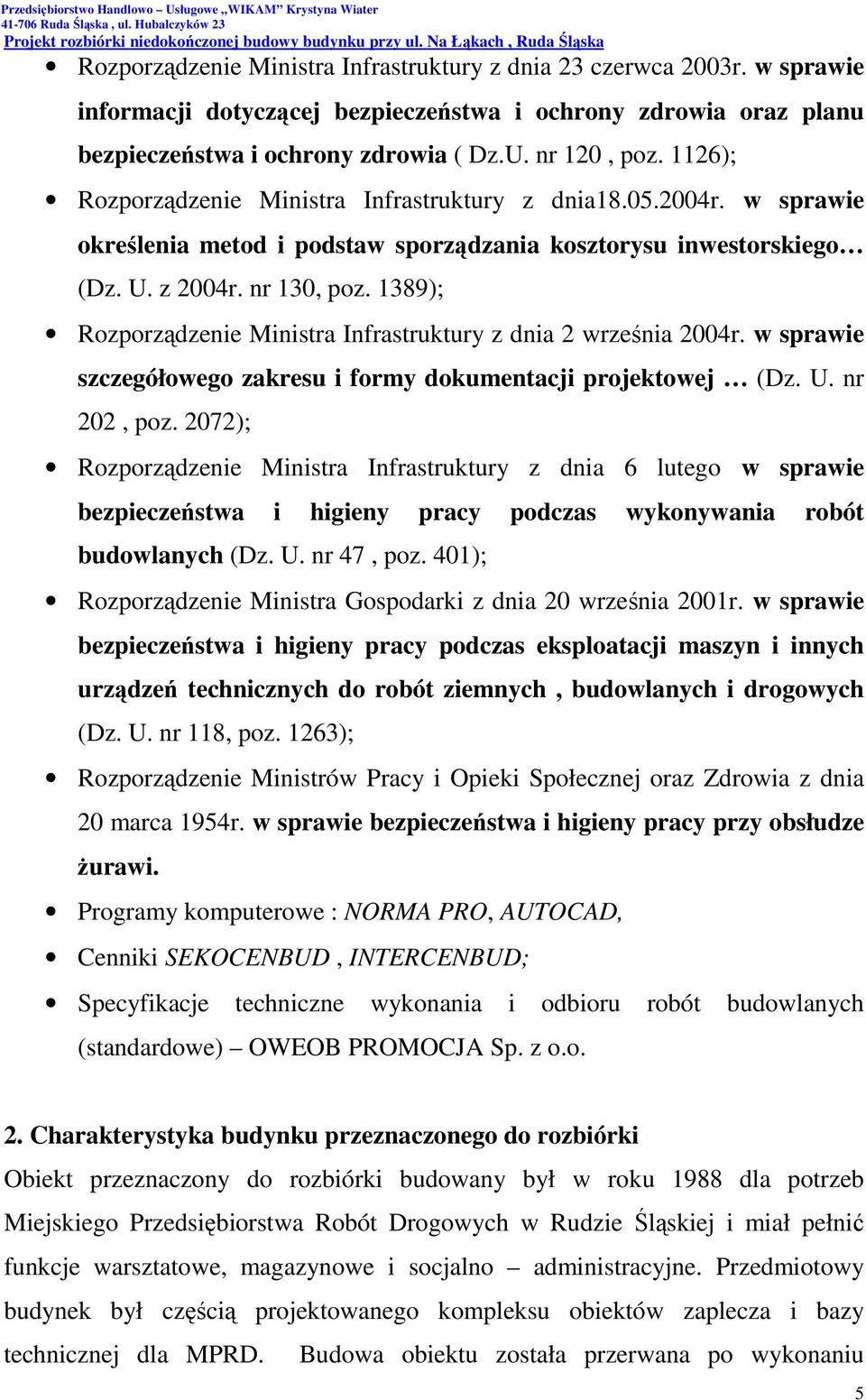

5 Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia ( Dz.U. nr 120, poz. 1126); Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego (Dz. U. z 2004r. nr 130, poz. 1389); Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej (Dz. U. nr 202, poz. 2072); Rozporządzenie Ministra Infrastruktury z dnia 6 lutego w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. nr 47, poz. 401); Rozporządzenie Ministra Gospodarki z dnia 20 września 2001r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych (Dz. U. nr 118, poz. 1263); Rozporządzenie Ministrów Pracy i Opieki Społecznej oraz Zdrowia z dnia 20 marca 1954r. w sprawie bezpieczeństwa i higieny pracy przy obsłudze Ŝurawi. Programy komputerowe : NORMA PRO, AUTOCAD, Cenniki SEKOCENBUD, INTERCENBUD; Specyfikacje techniczne wykonania i odbioru robót budowlanych (standardowe) OWEOB PROMOCJA Sp. z o.o. 2. Charakterystyka budynku przeznaczonego do rozbiórki Obiekt przeznaczony do rozbiórki budowany był w roku 1988 dla potrzeb Miejskiego Przedsiębiorstwa Robót Drogowych w Rudzie Śląskiej i miał pełnić funkcje warsztatowe, magazynowe i socjalno administracyjne. Przedmiotowy budynek był częścią projektowanego kompleksu obiektów zaplecza i bazy technicznej dla MPRD. Budowa obiektu została przerwana po wykonaniu 5

6 konstrukcji budynku łącznie z ułoŝeniem stropów międzykondygnacyjnych i biegów klatek schodowych. Budowę pozostałych obiektów przerwano na etapie robót ziemnych i fundamentowych wykonano ławy i stopy fundamentowe, kanały technologiczne i naprawcze. Teren inwestycji uzbrojono, wykonano kanalizację sanitarną. Budynek warsztatowo magazynowo - socjalny zaprojektowano jako trzy kondygnacyjny na rzucie kwadratu o boku 24m z pełnym podpiwniczeniem wykonanym w formie skrzyni Ŝelbetowej. Ściany piwnic i strop nad piwnicami wykonano jako monolityczne Ŝelbetowe. Dla nadziemia przyjęto szkielet stalowy 3 kondygnacyjny o siatce słupów 6,0m*6,0m. Szkielet stalowy oparto na skrzyni Ŝelbetowej stanowiącej kondygnację piwniczną. Konstrukcja stalowa części nadziemnej składa się z słupów z 2*[200, 2*[220, 2*[240, 2*[300, podciągów 2*[300, 2I260, 2I340, 2I300, belek 2*[240, 2*[200 2*[260, rygli 2*[120, 2*[14, 2*[160. Stropy międzypiętrowe wykonane są z płyt prefabrykowanych kanałowych wzmocnionych typu SKM, opartych na podciągach stalowych. Płyty stropowe stęŝone są wieńcami Ŝelbetowymi. Biegi schodowe wykonano jako płyty Ŝelbetowe oparte na belkach stalowych biegi i spoczniki oparte na szkielecie stalowym. 3. Opis technologii określającej zakres i sposób prowadzenia robót rozbiórkowych i wyburzeniowych 3.1. Roboty przygotowawcze - Zagospodarowanie placu rozbiórki zgodnie z Planem zagospodarowania placu rozbiórki. Zagospodarowanie placu rozbiórki wykonawca powinien poprzedzić szczegółową analizą potrzeb z uwzględnieniem czasu, w którym wykona całość robót objętych dokumentacją. W projekcie podano wytyczne do zagospodarowania placu rozbiórki niemniej jednak nie wyklucza się przyjęcia indywidualnych rozwiązań 6

7 proponowanych przez Wykonawcę przy wcześniejszej akceptacji przez kierownika budowy i Inwestora reprezentowanego przez inspektora nadzoru inwestorskiego Opis zagospodarowania placu rozbiórki. zapewnienie dojazdów dla transportu technologicznego wjazd na plac bezpośrednio z ul. Na Łąkach by umoŝliwić bezpośredni wjazd na teren rozbiórki naleŝy wykonać tymczasowe drogi technologiczne zgodnie z planem zagospodarowania (wariant 1 z wykorzystaniem Ŝurawia lub wariant 2 ). Do transportu na placu moŝna wykorzystać fragment istniejącą drogi utwardzonej wzdłuŝ ogrodzenia oraz wewnętrzne utwardzone place po ich wcześniejszym uprzątnięciu i oczyszczeniu. zapewnienie bezpieczeństwa osobom postronnym przebywającym w pobliŝu terenu rozbiórki i bezpieczeństwa uŝytkowania obiektów sąsiadujących z rozbieranymi obiektami : wszystkie przejścia i przejazdy znajdujące się w zasięgu robót naleŝy zabezpieczyć lub wytyczyć drogi, a obejścia i objazdy wyraźnie oznakować. ogrodzenie placu rozbiórki teren na którym znajdują się obiekty przeznaczone do wyburzenia aktualnie nie jest ogrodzony dlatego teŝ na czas prowadzenia robót naleŝy dodatkowo teren ogrodzić i oznakować. zabezpieczenie materiałów, maszyn budowlanych i urządzeń za sposób zabezpieczenia urządzeń i maszyn odpowiada Wykonawca robót zabronione jest gromadzenie i składowanie jakichkolwiek urządzeń i maszyn bądź materiałów wewnątrz pomieszczeń budynku przeznaczonego do rozbiórki. Zaleca się całodobowe dozorowanie terenu rozbiórki. sprzęt i narzędzia dla sprawnego wykonania rozbiórki obiektu proponuje się uŝycie i zastosowanie sprzętu cięŝkiego i następujących cięŝkich maszyn budowlanych w ilościach : - sprzęt cięŝki i środki transportowe: - Ŝuraw samochodowy 50 ton 7

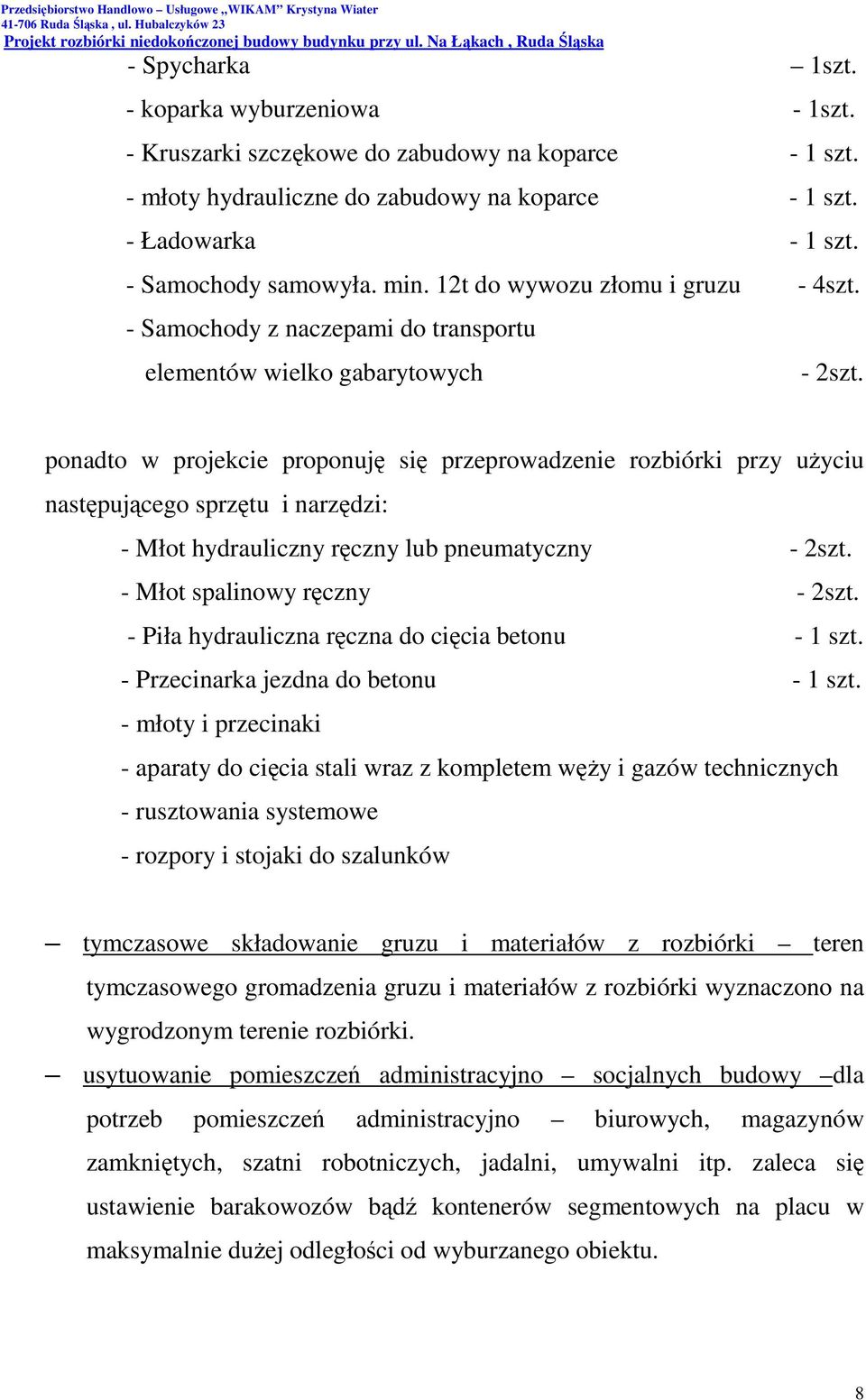

8 - Spycharka 1szt. - koparka wyburzeniowa - 1szt. - Kruszarki szczękowe do zabudowy na koparce - 1 szt. - młoty hydrauliczne do zabudowy na koparce - 1 szt. - Ładowarka - 1 szt. - Samochody samowyła. min. 12t do wywozu złomu i gruzu - 4szt. - Samochody z naczepami do transportu elementów wielko gabarytowych - 2szt. ponadto w projekcie proponuję się przeprowadzenie rozbiórki przy uŝyciu następującego sprzętu i narzędzi: - Młot hydrauliczny ręczny lub pneumatyczny - 2szt. - Młot spalinowy ręczny - 2szt. - Piła hydrauliczna ręczna do cięcia betonu - 1 szt. - Przecinarka jezdna do betonu - 1 szt. - młoty i przecinaki - aparaty do cięcia stali wraz z kompletem węŝy i gazów technicznych - rusztowania systemowe - rozpory i stojaki do szalunków tymczasowe składowanie gruzu i materiałów z rozbiórki teren tymczasowego gromadzenia gruzu i materiałów z rozbiórki wyznaczono na wygrodzonym terenie rozbiórki. usytuowanie pomieszczeń administracyjno socjalnych budowy dla potrzeb pomieszczeń administracyjno biurowych, magazynów zamkniętych, szatni robotniczych, jadalni, umywalni itp. zaleca się ustawienie barakowozów bądź kontenerów segmentowych na placu w maksymalnie duŝej odległości od wyburzanego obiektu. 8

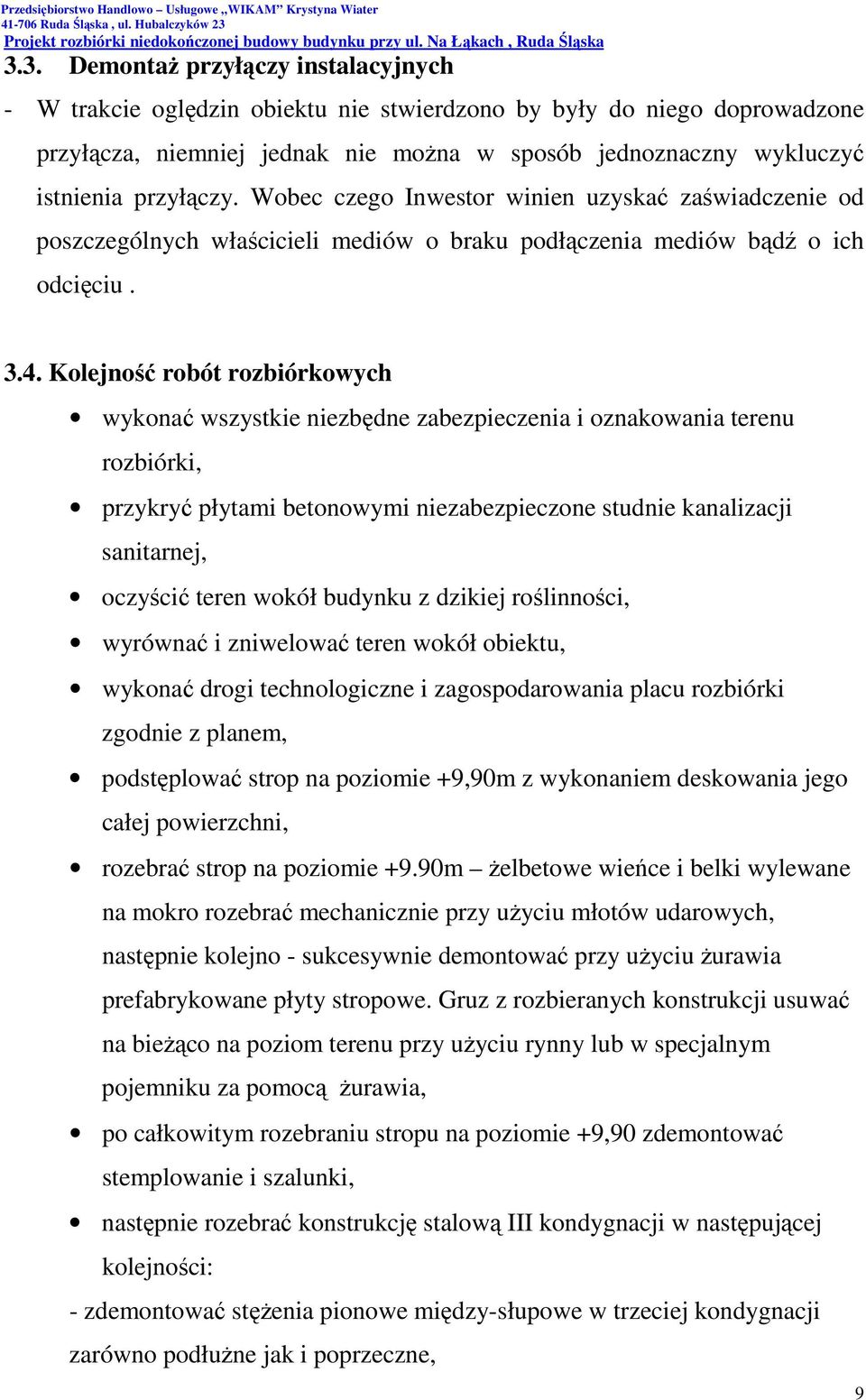

9 3.3. DemontaŜ przyłączy instalacyjnych - W trakcie oględzin obiektu nie stwierdzono by były do niego doprowadzone przyłącza, niemniej jednak nie moŝna w sposób jednoznaczny wykluczyć istnienia przyłączy. Wobec czego Inwestor winien uzyskać zaświadczenie od poszczególnych właścicieli mediów o braku podłączenia mediów bądź o ich odcięciu Kolejność robót rozbiórkowych wykonać wszystkie niezbędne zabezpieczenia i oznakowania terenu rozbiórki, przykryć płytami betonowymi niezabezpieczone studnie kanalizacji sanitarnej, oczyścić teren wokół budynku z dzikiej roślinności, wyrównać i zniwelować teren wokół obiektu, wykonać drogi technologiczne i zagospodarowania placu rozbiórki zgodnie z planem, podstęplować strop na poziomie +9,90m z wykonaniem deskowania jego całej powierzchni, rozebrać strop na poziomie +9.90m Ŝelbetowe wieńce i belki wylewane na mokro rozebrać mechanicznie przy uŝyciu młotów udarowych, następnie kolejno - sukcesywnie demontować przy uŝyciu Ŝurawia prefabrykowane płyty stropowe. Gruz z rozbieranych konstrukcji usuwać na bieŝąco na poziom terenu przy uŝyciu rynny lub w specjalnym pojemniku za pomocą Ŝurawia, po całkowitym rozebraniu stropu na poziomie +9,90 zdemontować stemplowanie i szalunki, następnie rozebrać konstrukcję stalową III kondygnacji w następującej kolejności: - zdemontować stęŝenia pionowe między-słupowe w trzeciej kondygnacji zarówno podłuŝne jak i poprzeczne, 9

10 - zdemontować podciągi i belki stalowe w poziomie stropu +9,90m - zdemontować słupy stalowe podstęplować strop na poziomie +6,60m z wykonaniem deskowania jego całej powierzchni, rozebrać strop na poziomie +6,60m Ŝelbetowe wieńce i belki wylewane na mokro rozebrać mechanicznie przy uŝyciu młotów udarowych, następnie kolejno - sukcesywnie demontować przy uŝyciu Ŝurawia prefabrykowane płyty stropowe. Gruz z rozbieranych konstrukcji usuwać na bieŝąco na poziom terenu przy uŝyciu rynny lub w specjalnym pojemniku za pomocą Ŝurawia, po całkowitym rozebraniu stropu na poziomie +6,60m zdemontować stemplowanie i szalunki, zdemontować przy uŝyciu Ŝurawia biegi i spoczniki klatki schodowej z poziomu +3,30m na +6,60m, następnie rozebrać konstrukcję stalową II kondygnacji w następującej kolejności: - zdemontować stęŝenia pionowe między-słupowe w trzeciej kondygnacji zarówno podłuŝne jak i poprzeczne, - zdemontować podciągi i belki stalowe w poziomie stropu +9,90m - zdemontować słupy stalowe rozbiórkę stropu na poziomie +3,30m i konstrukcji I kondygnacji prowadzić w sposób analogiczny jak opisany wyŝej, po zakończeniu robót rozbiórkowych przykryć otwory w stropie +-0,00 - klatek schodowych i inne płytami kanałowymi z demontaŝu, otwory okienne i drzwiowe w poziomie piwnic zamurować cegłą pełną pozostawiając otwory dla wentylacji i cyrkulacji powietrza, zlokalizowane działce w gruncie odkryte Ŝelbetowe kanały przewidziane do obsługi pojazdów naleŝy przykryć prefabrykowanymi płytami stropowymi pozyskanymi z rozbiórki, 10

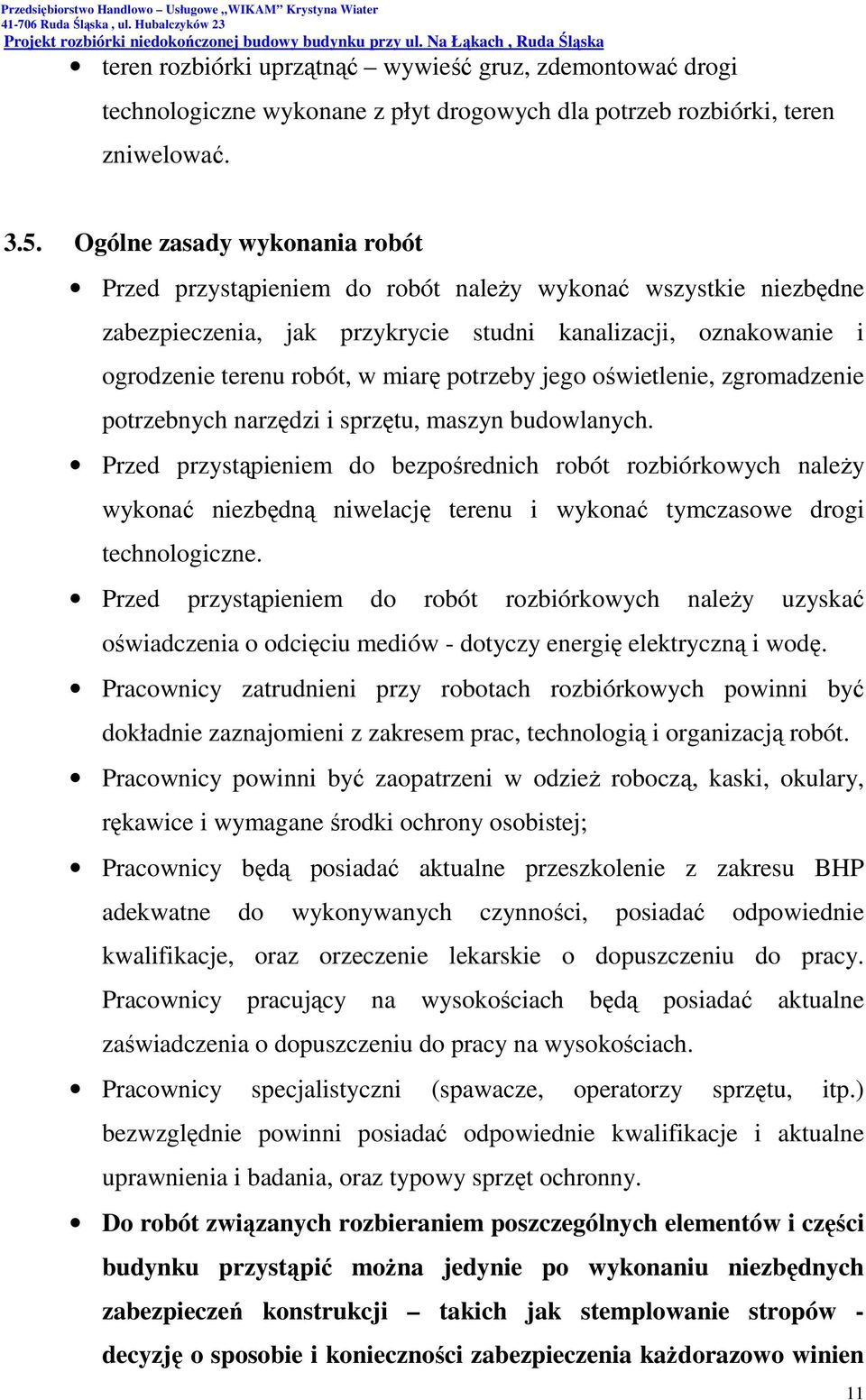

11 teren rozbiórki uprzątnąć wywieść gruz, zdemontować drogi technologiczne wykonane z płyt drogowych dla potrzeb rozbiórki, teren zniwelować Ogólne zasady wykonania robót Przed przystąpieniem do robót naleŝy wykonać wszystkie niezbędne zabezpieczenia, jak przykrycie studni kanalizacji, oznakowanie i ogrodzenie terenu robót, w miarę potrzeby jego oświetlenie, zgromadzenie potrzebnych narzędzi i sprzętu, maszyn budowlanych. Przed przystąpieniem do bezpośrednich robót rozbiórkowych naleŝy wykonać niezbędną niwelację terenu i wykonać tymczasowe drogi technologiczne. Przed przystąpieniem do robót rozbiórkowych naleŝy uzyskać oświadczenia o odcięciu mediów - dotyczy energię elektryczną i wodę. Pracownicy zatrudnieni przy robotach rozbiórkowych powinni być dokładnie zaznajomieni z zakresem prac, technologią i organizacją robót. Pracownicy powinni być zaopatrzeni w odzieŝ roboczą, kaski, okulary, rękawice i wymagane środki ochrony osobistej; Pracownicy będą posiadać aktualne przeszkolenie z zakresu BHP adekwatne do wykonywanych czynności, posiadać odpowiednie kwalifikacje, oraz orzeczenie lekarskie o dopuszczeniu do pracy. Pracownicy pracujący na wysokościach będą posiadać aktualne zaświadczenia o dopuszczeniu do pracy na wysokościach. Pracownicy specjalistyczni (spawacze, operatorzy sprzętu, itp.) bezwzględnie powinni posiadać odpowiednie kwalifikacje i aktualne uprawnienia i badania, oraz typowy sprzęt ochronny. Do robót związanych rozbieraniem poszczególnych elementów i części budynku przystąpić moŝna jedynie po wykonaniu niezbędnych zabezpieczeń konstrukcji takich jak stemplowanie stropów - decyzję o sposobie i konieczności zabezpieczenia kaŝdorazowo winien 11

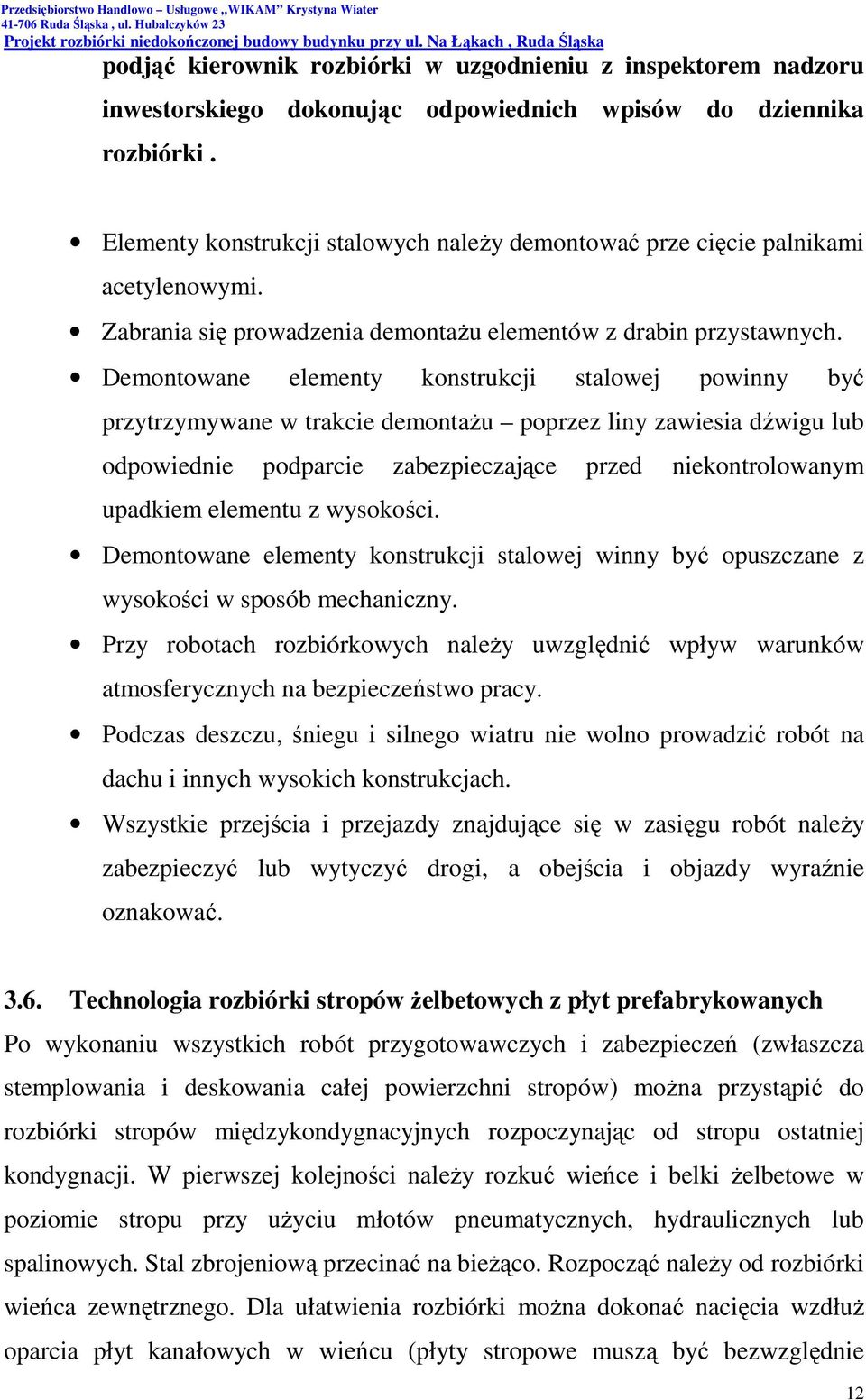

12 podjąć kierownik rozbiórki w uzgodnieniu z inspektorem nadzoru inwestorskiego dokonując odpowiednich wpisów do dziennika rozbiórki. Elementy konstrukcji stalowych naleŝy demontować prze cięcie palnikami acetylenowymi. Zabrania się prowadzenia demontaŝu elementów z drabin przystawnych. Demontowane elementy konstrukcji stalowej powinny być przytrzymywane w trakcie demontaŝu poprzez liny zawiesia dźwigu lub odpowiednie podparcie zabezpieczające przed niekontrolowanym upadkiem elementu z wysokości. Demontowane elementy konstrukcji stalowej winny być opuszczane z wysokości w sposób mechaniczny. Przy robotach rozbiórkowych naleŝy uwzględnić wpływ warunków atmosferycznych na bezpieczeństwo pracy. Podczas deszczu, śniegu i silnego wiatru nie wolno prowadzić robót na dachu i innych wysokich konstrukcjach. Wszystkie przejścia i przejazdy znajdujące się w zasięgu robót naleŝy zabezpieczyć lub wytyczyć drogi, a obejścia i objazdy wyraźnie oznakować Technologia rozbiórki stropów Ŝelbetowych z płyt prefabrykowanych Po wykonaniu wszystkich robót przygotowawczych i zabezpieczeń (zwłaszcza stemplowania i deskowania całej powierzchni stropów) moŝna przystąpić do rozbiórki stropów międzykondygnacyjnych rozpoczynając od stropu ostatniej kondygnacji. W pierwszej kolejności naleŝy rozkuć wieńce i belki Ŝelbetowe w poziomie stropu przy uŝyciu młotów pneumatycznych, hydraulicznych lub spalinowych. Stal zbrojeniową przecinać na bieŝąco. Rozpocząć naleŝy od rozbiórki wieńca zewnętrznego. Dla ułatwienia rozbiórki moŝna dokonać nacięcia wzdłuŝ oparcia płyt kanałowych w wieńcu (płyty stropowe muszą być bezwzględnie 12

13 podbudowane stemplami i szalunkiem wzdłuŝ ich oparcia w taki sposób by się nagle nie wysunęły i nie upadły na niŝszą kondygnację). bieŝąco demontować odkute Następnie naleŝy na prefabrykowane płyty stropowe przy pomocy Ŝurawia- po odkuciu danej płyty naleŝy ją natychmiast zdemontować i ułoŝyć na wyznaczonym placu. Gruz z rozbieranych konstrukcji naleŝy natychmiast opuszczać na poziom terenu za pomocą rynny zsypowej lub Ŝurawia Technologia rozbiórki konstrukcji stalowej Po całkowitym rozebraniu Ŝelbetowej płyty stropu danej kondygnacji moŝna przystąpić do demontaŝu konstrukcji stalowej tej kondygnacji. Rozpocząć naleŝy od demontaŝu stęŝeń pionowych między-słupowych zarówno podłuŝnych jak i poprzecznych, następnie naleŝy rozebrać belki oparte na podciągach głównych, kolejnie demontować naleŝy podciągi oparte na słupach, na końcu moŝna zdemontować słupy. Konstrukcję ciąć naleŝy palnikami acetylenowymi, demontowane elementy kaŝdorazowo muszą być zabezpieczone przed upadkiem i naleŝy je odpowiednio umocować i podbudować. Roboty prowadzić z rusztowań. Zdemontowaną konstrukcję stalową natychmiast opuszczać na poziom terenu za pomocą Ŝurawia i ułoŝyć na wyznaczonym placu. Cięcie elementów na odcinki wsadowe prowadzić w wyznaczonym miejscu na poziomie terenu Roboty towarzyszące Usunięcie dziko rosnącej zieleni krzaki i zagajniki; Ogrodzenie placu rozbiórki, wykonanie dróg technologicznych a po zakończeniu robót ich demontaŝ zgodnie z planem zagospodarowania placu rozbiórki; Przykrycie istniejących w trenie kanałów płytami stropowymi z rozbiórki; Przykrycie studni kanalizacji sanitarnej; Zamurowanie cegłą wszystkich otworów okiennych i drzwiowych w poziomie piwnic; 13

14 Przykrycie i zabezpieczenie otworów w stropie nad piwnicami w tym otworów klatki schodowej; Niwelacja i wyrównanie terenu zasypanie dołów i niwelacja nasypów; Wywóz gruzu z rozbieranych konstrukcji Ŝelbetowych na składowisko; Wywóz złomu do punktu skupu i rozliczenie jego kosztów z Inwestorem; 4. Podstawowe przepisy bezpieczeństwa i higieny pracy obowiązujące przy robotach rozbiórkowych 4.1. Do wykonania robót rozbiórkowych naleŝy wybrać przedsiębiorstwo posiadające wykwalifikowaną załogę i doświadczenie zdobyte przy tego rodzaju rozbiórkach. 4.2 Nadzór nad robotami budowlanymi naleŝy powierzyć osobie posiadającej udokumentowane kwalifikacje, doświadczenie zawodowe i uprawnienia budowlane. 4.3 Do obowiązków kierownika rozbiórki naleŝy prowadzenie dziennika rozbiórki, z którego zapisów powinna wyraźnie wynikać kolejność i sposób wykonywania robót Roboty rozbiórkowe naleŝy prowadzić zgodnie z przepisami zawartymi w Rozporządzeniu Ministra Infrastruktury z dnia 6 lutego w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. nr 47, poz. 401) i Rozporządzeniu Ministra Gospodarki z dnia 20 września 2001r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych (Dz. U. nr 118, poz. 1263) a w szczególności naleŝy : 14

15 teren, na którym są prowadzone roboty rozbiórkowe obiektu budowlanego, naleŝy ogrodzić i oznakować tablicami ostrzegawczymi i informacyjnymi; przed rozpoczęciem robót obiekt naleŝy odłączyć od sieci gazowej, elektrycznej, wodociągowej i kanalizacyjnej; wydzielić i ogrodzić poręczami (h min = 1,10m.) strefę niebezpieczną, w której istnieje źródło zagroŝenia oraz oznakować tablicami ostrzegawczymi. Strefa niebezpieczna nie moŝe wynosić mniej niŝ 1/10 wysokości, z której mogą spadać przedmioty lub materiały jednak nie mniej niŝ 6,0 m. na placu rozbiórki naleŝy wyznaczyć miejsca składowe materiałów w miejscu rozbiórki naleŝy rozmieścić punkty świetlne tak, aby zapewniały moŝliwość odczytania tablic i znaków ostrzegawczych; maszyny, urządzenia i sprzęt, które podlegają dozorowi technicznemu, a są eksploatowane na budowie, powinny posiadać dokumenty uprawniające do ich eksploatacji; przed przystąpieniem do robót rozbiórkowych naleŝy pracowników zapoznać z programem rozbiórki i przeszkolić w zakresie bezpiecznego sposobu jej wykonania; naleŝy wstrzymać roboty rozbiórkowe podczas wiatru o szybkości większej niŝ 10 m/sek. lub przy widoczności mniejszej niŝ 30m, równieŝ podczas deszczu, śniegu, gołoledzi; otwory w stropach do których moŝliwy jest dostęp ludzi będą szczelnie zakryte lub ogrodzone zaporami; usuwanie jednego elementu nie będzie powodować nieprzewidzianego spadania lub zawalenia się innego; rusztowania, drabiny, pomosty wykonywać i uŝytkować zgodnie z normami i instrukcjami oraz dokonywać ich bieŝącej kontroli. 15

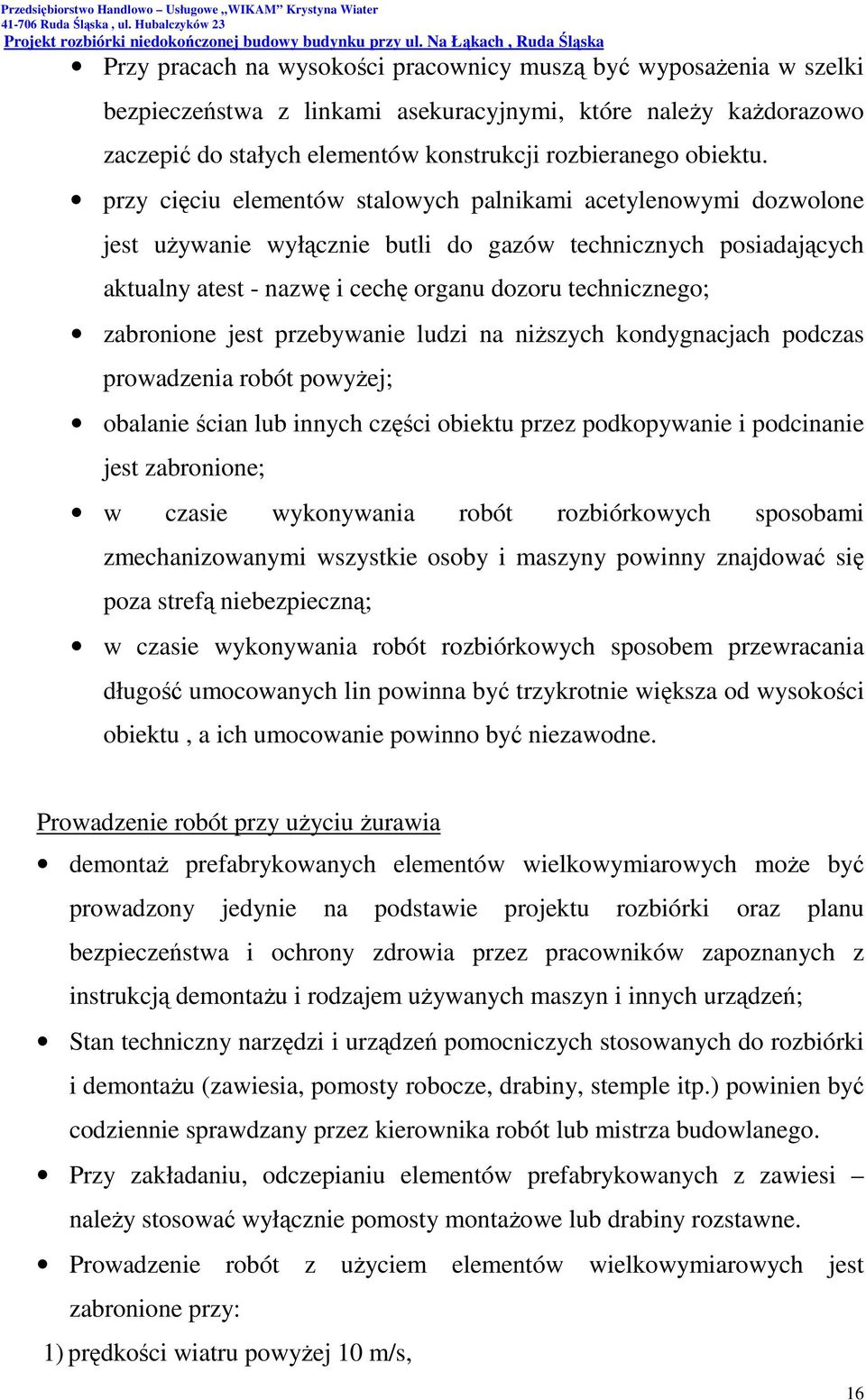

16 Przy pracach na wysokości pracownicy muszą być wyposaŝenia w szelki bezpieczeństwa z linkami asekuracyjnymi, które naleŝy kaŝdorazowo zaczepić do stałych elementów konstrukcji rozbieranego obiektu. przy cięciu elementów stalowych palnikami acetylenowymi dozwolone jest uŝywanie wyłącznie butli do gazów technicznych posiadających aktualny atest - nazwę i cechę organu dozoru technicznego; zabronione jest przebywanie ludzi na niŝszych kondygnacjach podczas prowadzenia robót powyŝej; obalanie ścian lub innych części obiektu przez podkopywanie i podcinanie jest zabronione; w czasie wykonywania robót rozbiórkowych sposobami zmechanizowanymi wszystkie osoby i maszyny powinny znajdować się poza strefą niebezpieczną; w czasie wykonywania robót rozbiórkowych sposobem przewracania długość umocowanych lin powinna być trzykrotnie większa od wysokości obiektu, a ich umocowanie powinno być niezawodne. Prowadzenie robót przy uŝyciu Ŝurawia demontaŝ prefabrykowanych elementów wielkowymiarowych moŝe być prowadzony jedynie na podstawie projektu rozbiórki oraz planu bezpieczeństwa i ochrony zdrowia przez pracowników zapoznanych z instrukcją demontaŝu i rodzajem uŝywanych maszyn i innych urządzeń; Stan techniczny narzędzi i urządzeń pomocniczych stosowanych do rozbiórki i demontaŝu (zawiesia, pomosty robocze, drabiny, stemple itp.) powinien być codziennie sprawdzany przez kierownika robót lub mistrza budowlanego. Przy zakładaniu, odczepianiu elementów prefabrykowanych z zawiesi naleŝy stosować wyłącznie pomosty montaŝowe lub drabiny rozstawne. Prowadzenie robót z uŝyciem elementów wielkowymiarowych jest zabronione przy: 1) prędkości wiatru powyŝej 10 m/s, 16

17 2) złej widoczności o zmroku, we mgle i w porze nocnej, jeŝeli stanowiska pracy nie mają wymaganego oświetlenia. Punkty świetlne przy stanowiskach montaŝowych powinny być tak rozmieszczone, aby zapewniały równomierne oświetlenie, bez ostrych cieni i olśnień osób. śuraw powinien być zaopatrzony w tablicę informacyjną, umieszczoną w widocznym miejscu z podanym na niej dopuszczalnym udźwigiem. Do podawania sygnałów operatorowi i pracownikom współpracującym przy przemieszczanych Ŝurawiem elementów naleŝy wyznaczyć jedną osobę (hakowego) i zapoznać ją z zasadami sygnalizacji. Przed podaniem sygnału do podnoszenia elementów naleŝy usunąć wszystkich pracowników poza strefę bezpośredniego zagroŝenia. CięŜar podnoszonego ładunku łącznie z cięŝarem urządzeń pomocniczych (np. pojemników) nie moŝe przewyŝszać wartości dopuszczalnego udźwigu. Podnoszenie elementów nie odspojoych od konstrukcji, połączonych zbrojeniem, spawami lub zakleszczonych jest zabronione. Elementy konstrukcji nie posiadające dostatecznej sztywności, naleŝy prowizorycznie wzmocnić przed ich podniesieniem. Podnoszenie i przemieszczanie na elementach prefabrykowanych osób, przedmiotów, materiałów lub wyrobów jest zabronione. Przebywanie osób na górnych płaszczyznach belek, słupów oraz na dwóch niŝszych kondygnacjach, znajdujących się bezpośrednio pod kondygnację, na której są prowadzone roboty montaŝowe jest zabronione. Przy mocowaniu elementów nie wolno uŝywać łańcuchów. Uchwyty naleŝy tak łączyć ze środkami transportu pionowego, aby przy opuszczaniu elementów wykluczyć moŝliwość przypadkowego odczepienia się uchwytów. NaleŜy przestrzegać warunku, aby hak lub urządzenie chwytakowe było umieszczone w połoŝeniu pionowym nad cięŝarem, który ma być przenoszony. 17

18 Element powinien być tak podwieszony, aby nie wystąpiły uderzenia lub potrącenia budynku, konstrukcji, ludzi i przedmiotów, znajdujących się na placu budowy. W czasie przenoszenia elementów naleŝy włączyć urządzenie sygnalizacyjno ostrzegawcze. Podnoszenie i opuszczanie elementu na linie powinno odbywać się pionowo. Odciąganie liny z podnoszonym elementem lub odciąganie elementu zawieszonego na linie jest zabronione. W czasie podnoszenia elementów prefabrykowanych naleŝy skontrolować prawidłowość zawieszenia elementu na haku po jego podniesieniu na wysokość 0,50m. W przypadku, gdy uszkodzenie Ŝurawia nie pozwala na opuszczenie elementów, naleŝy bezzwłocznie ogrodzić miejsce moŝliwego upadku elementu. Zabrania się dopasowywania niedokładnie wykonanych haków lub uchwytów transportowych, elementów przez naginanie ich za pomocą uderzeń. Zabrania się pozostawiania zawieszonego elementu w czasie przerwy lub po zakończeniu pracy. Niedopuszczalne jest obciąŝanie stropów elementami prefabrykowanymi z rozbiórki. śuraw budowlany moŝe być obsługiwany wyłącznie przez pracownika posiadającego uprawnienia do jego obsługi. Operator Ŝurawia budowlanego (dźwigowy) obowiązany jest prowadzić ksiąŝkę kontroli Ŝurawia. Zatrudnianie dźwigowych w godzinach nadliczbowych jest zabronione. Z chwilą przystąpienia do pracy, dźwigowy odpowiedzialny jest za: - obsługę Ŝurawia, - utrzymanie urządzeń w naleŝytym stanie technicznym, - bezpieczeństwo pracowników współpracujących z Ŝurawiem, tj. podwieszających i montujących prefabrykaty. 18

19 Dźwigowemu nie wolno: - zmieniać ustawienia wyłączników krańcowych, - zmieniać połoŝenia lub cięŝaru przeciwwagi, - dokonywać przemieszczeń lub przeróbek części składowych urządzeń Ŝurawia, - przemieszczać ludzi na transportowanych elementach prefabrykowanych. KaŜdorazowe, nawet chwilowe opuszczenie stanowiska przez dźwigowego, wymaga zupełnego odciąŝenia Ŝurawia budowlanego. W przypadku, gdy dźwigowy stwierdzi, Ŝe wykonywanie prac montaŝowych stwarza okoliczności niebezpieczne, powinien zameldować o tym bezpośredniemu przełoŝonemu i pracę przerwać aŝ do decyzji swoich przełoŝonych W miejscu widocznym naleŝy umieścić tablicę informacyjną zawierającą: - określenie rodzaju rozbiórki z adresem i numerem telefonu - numer pozwolenia na rozbiórkę oraz nazwę i adres organu nadzoru budowlanego - nazwę, adres inwestora i numer telefonu - nazwę, adres wykonawcy i numer telefonu - imię i nazwisko kierownika rozbiórki oraz jego adres i numer telefonu - numer telefonu okręgowego inspektora pracy - numery telefonów alarmowych (policji, pogotowia ratunkowego i straŝy poŝarnej) 19
