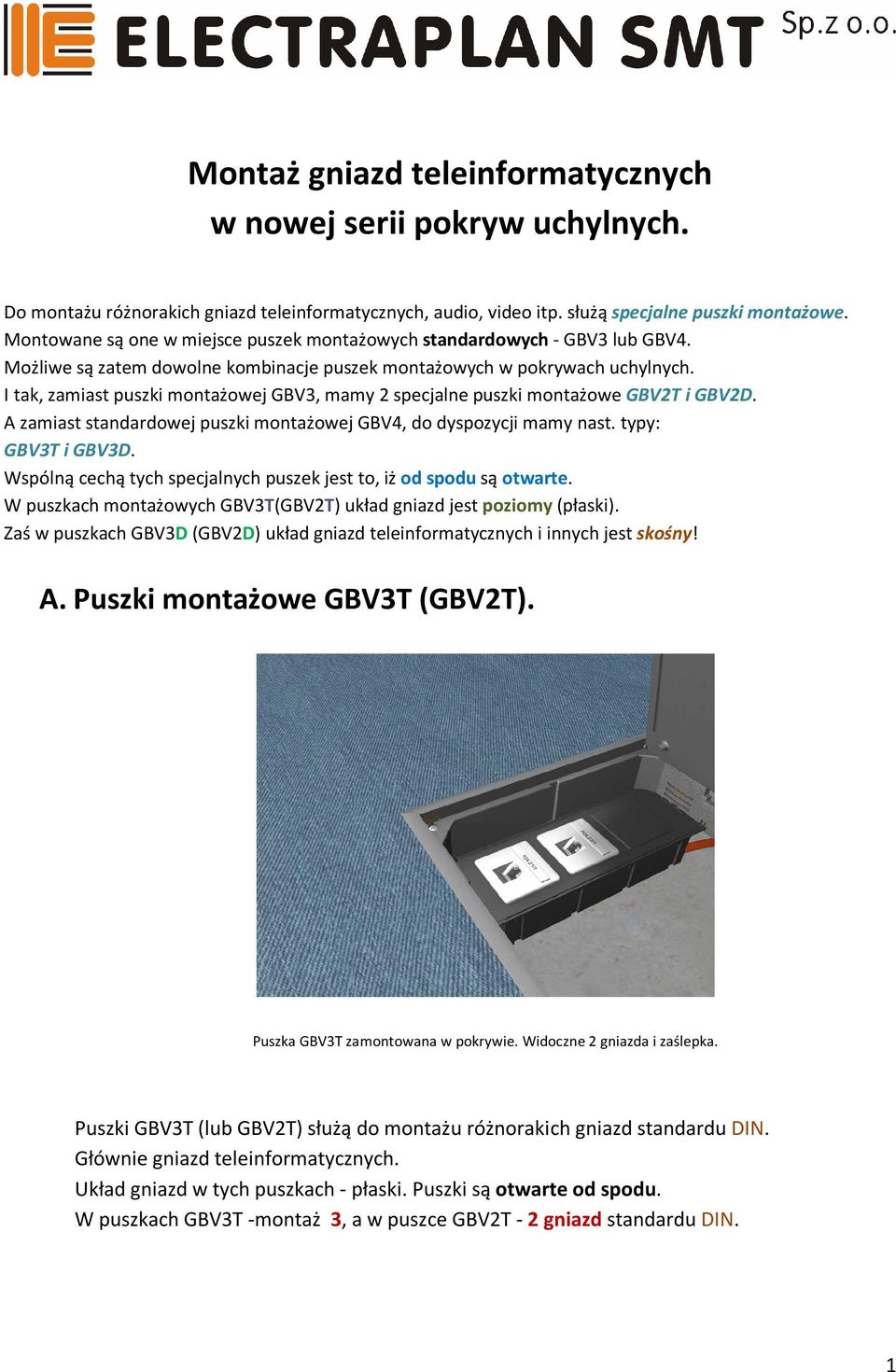

1 Montaż gniazd teleinformatycznych w nowej serii pokryw uchylnych. Do montażu różnorakich gniazd teleinformatycznych, audio, video itp. służą specjalne puszki montażowe. Montowane są one w miejsce puszek montażowych standardowych - GBV3 lub GBV4. Możliwe są zatem dowolne kombinacje puszek montażowych w pokrywach uchylnych. I tak, zamiast puszki montażowej GBV3, mamy 2 specjalne puszki montażowe GBV2T i GBV2D. A zamiast standardowej puszki montażowej GBV4, do dyspozycji mamy nast. typy: GBV3T i GBV3D. Wspólną cechą tych specjalnych puszek jest to, iż od spodu są otwarte. W puszkach montażowych GBV3T(GBV2T) układ gniazd jest poziomy (płaski). Zaś w puszkach GBV3D (GBV2D) układ gniazd teleinformatycznych i innych jest skośny! A. Puszki montażowe GBV3T (GBV2T). Puszka GBV3T zamontowana w pokrywie. Widoczne 2 gniazda i zaślepka. Puszki GBV3T (lub GBV2T) służą do montażu różnorakich gniazd standardu DIN. Głównie gniazd teleinformatycznych. Układ gniazd w tych puszkach - płaski. Puszki są otwarte od spodu. W puszkach GBV3T -montaż 3, a w puszce GBV2T - 2 gniazd standardu DIN. 1

I tak, zamiast puszki montażowej GBV3, mamy 2 specjalne puszki montażowe GBV2T i GBV2D. A zamiast standardowej puszki montażowej GBV4, do dyspozycji mamy nast. typy: GBV3T i GBV3D.

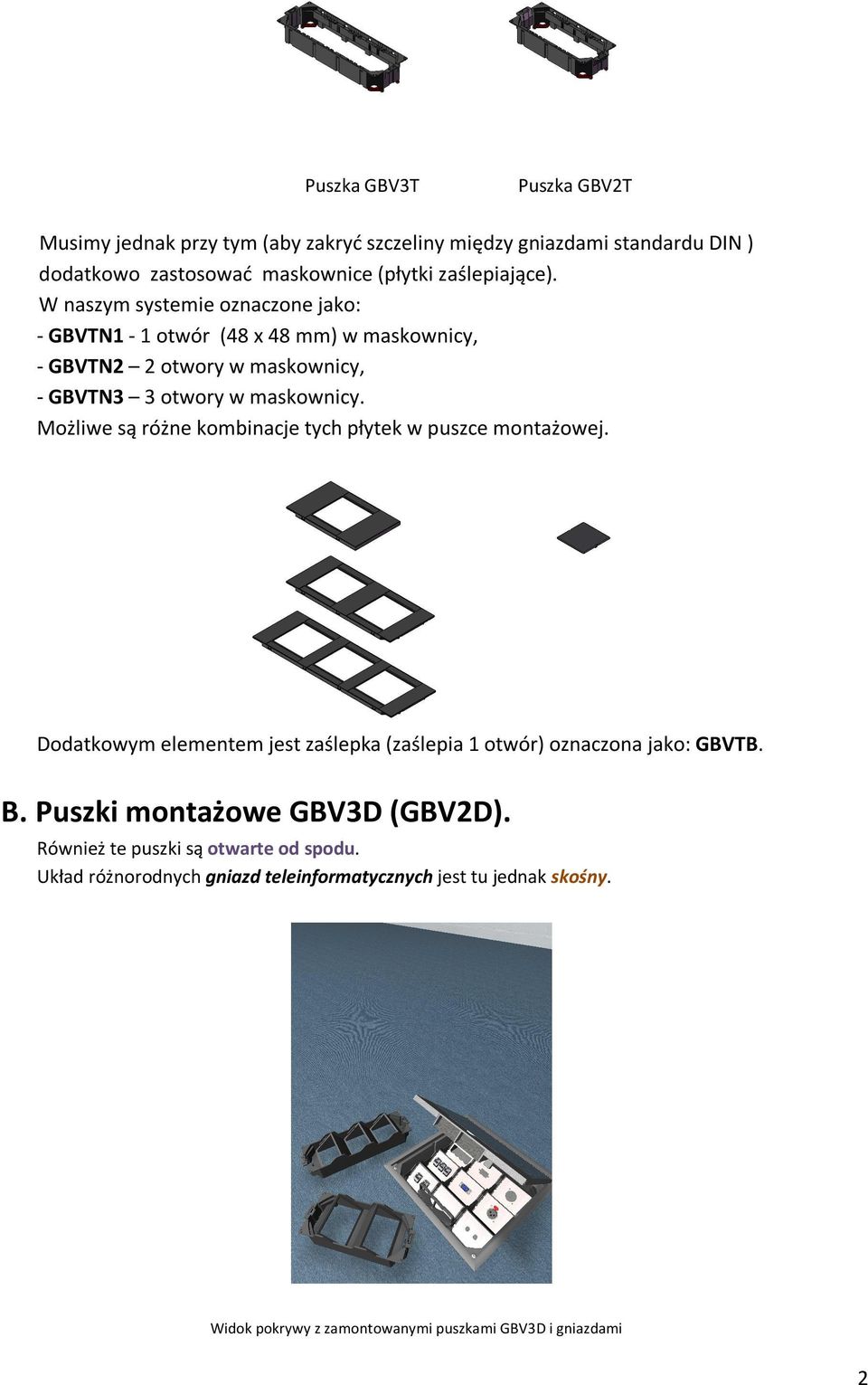

2 Puszka GBV3T Puszka GBV2T Musimy jednak przy tym (aby zakryć szczeliny między gniazdami standardu DIN ) dodatkowo zastosować maskownice (płytki zaślepiające). W naszym systemie oznaczone jako: - GBVTN1-1 otwór (48 x 48 mm) w maskownicy, - GBVTN2 2 otwory w maskownicy, - GBVTN3 3 otwory w maskownicy. Możliwe są różne kombinacje tych płytek w puszce montażowej. Dodatkowym elementem jest zaślepka (zaślepia 1 otwór) oznaczona jako: GBVTB. B. Puszki montażowe GBV3D (GBV2D). Również te puszki są otwarte od spodu. Układ różnorodnych gniazd teleinformatycznych jest tu jednak skośny. Widok pokrywy z zamontowanymi puszkami GBV3D i gniazdami 2

Możliwe są różne kombinacje tych płytek w puszce montażowej. Dodatkowym elementem jest zaślepka (zaślepia 1 otwór) oznaczona jako: GBVTB. B.

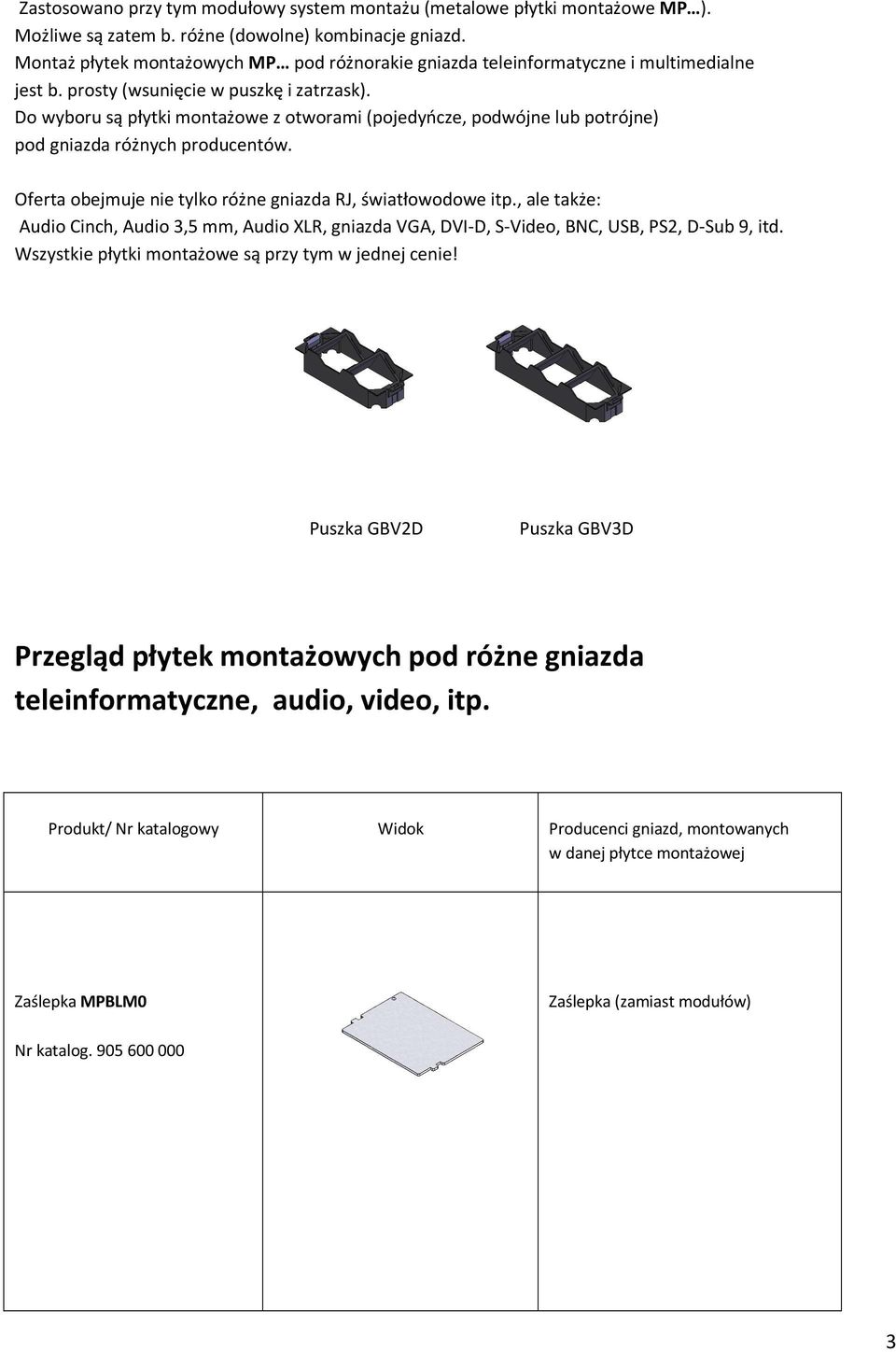

3 Zastosowano przy tym modułowy system montażu (metalowe płytki montażowe MP ). Możliwe są zatem b. różne (dowolne) kombinacje gniazd. Montaż płytek montażowych MP pod różnorakie gniazda teleinformatyczne i multimedialne jest b. prosty (wsunięcie w puszkę i zatrzask). Do wyboru są płytki montażowe z otworami (pojedyńcze, podwójne lub potrójne) pod gniazda różnych producentów. Oferta obejmuje nie tylko różne gniazda RJ, światłowodowe itp., ale także: Audio Cinch, Audio 3,5 mm, Audio XLR, gniazda VGA, DVI-D, S-Video, BNC, USB, PS2, D-Sub 9, itd. Wszystkie płytki montażowe są przy tym w jednej cenie! Puszka GBV2D Puszka GBV3D Przegląd płytek montażowych pod różne gniazda teleinformatyczne, audio, video, itp. Produkt/ Nr katalogowy Widok Producenci gniazd, montowanych w danej płytce montażowej Zaślepka MPBLM0 Zaślepka (zamiast modułów) Nr katalog

Do wyboru są płytki montażowe z otworami (pojedyńcze, podwójne lub potrójne) pod gniazda różnych producentów. Oferta obejmuje nie tylko różne gniazda RJ, światłowodowe itp.

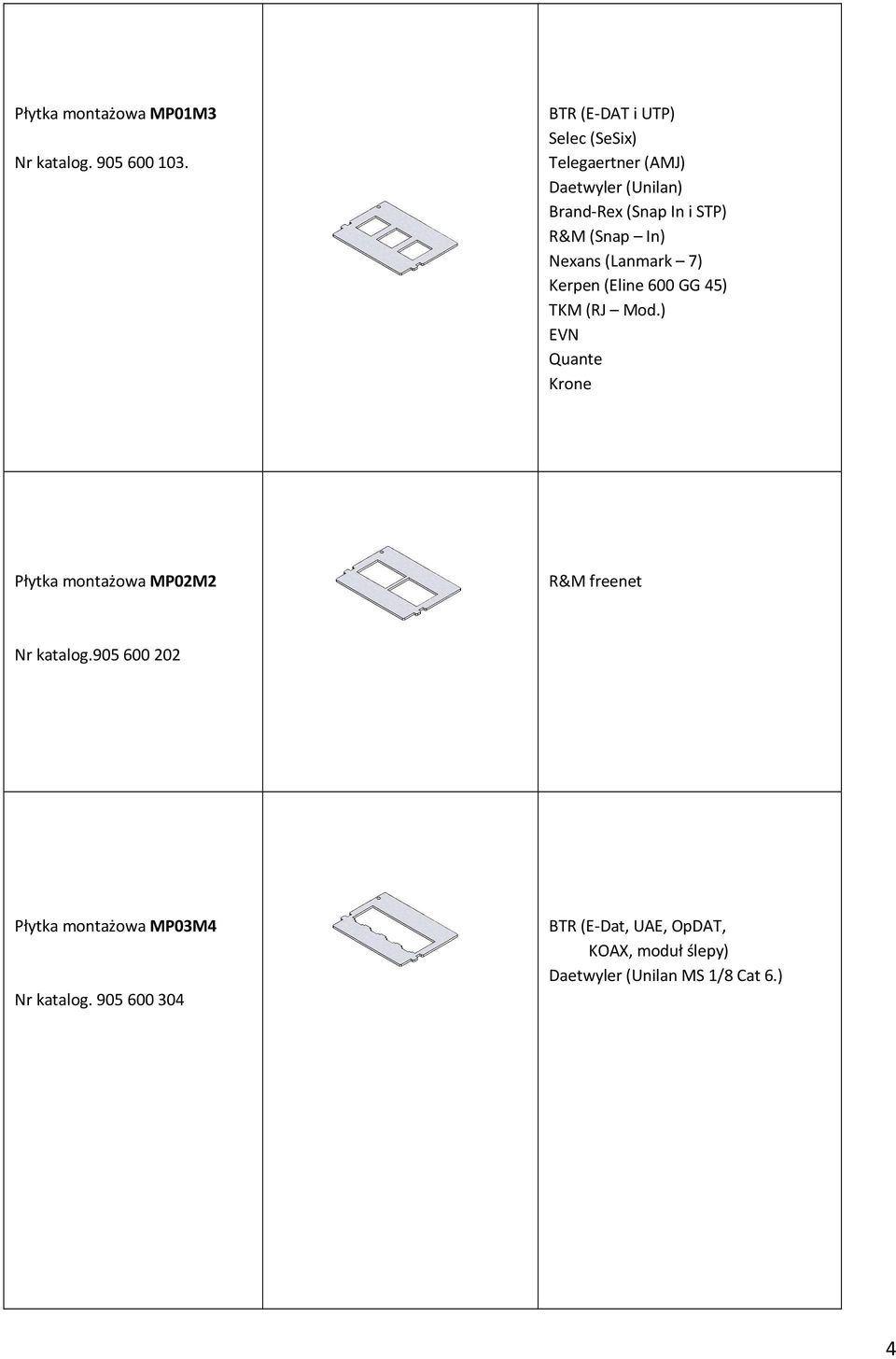

4 Płytka montażowa MP01M3 Nr katalog BTR (E-DAT i UTP) Selec (SeSix) Telegaertner (AMJ) Daetwyler (Unilan) Brand-Rex (Snap In i STP) R&M (Snap In) Nexans (Lanmark 7) Kerpen (Eline 600 GG 45) TKM (RJ Mod.) EVN Quante Krone Płytka montażowa MP02M2 R&M freenet Nr katalog Płytka montażowa MP03M4 Nr katalog BTR (E-Dat, UAE, OpDAT, KOAX, moduł ślepy) Daetwyler (Unilan MS 1/8 Cat 6.) 4

(Snap In) Nexans (Lanmark 7) Kerpen (Eline 600 GG 45) TKM (RJ Mod.

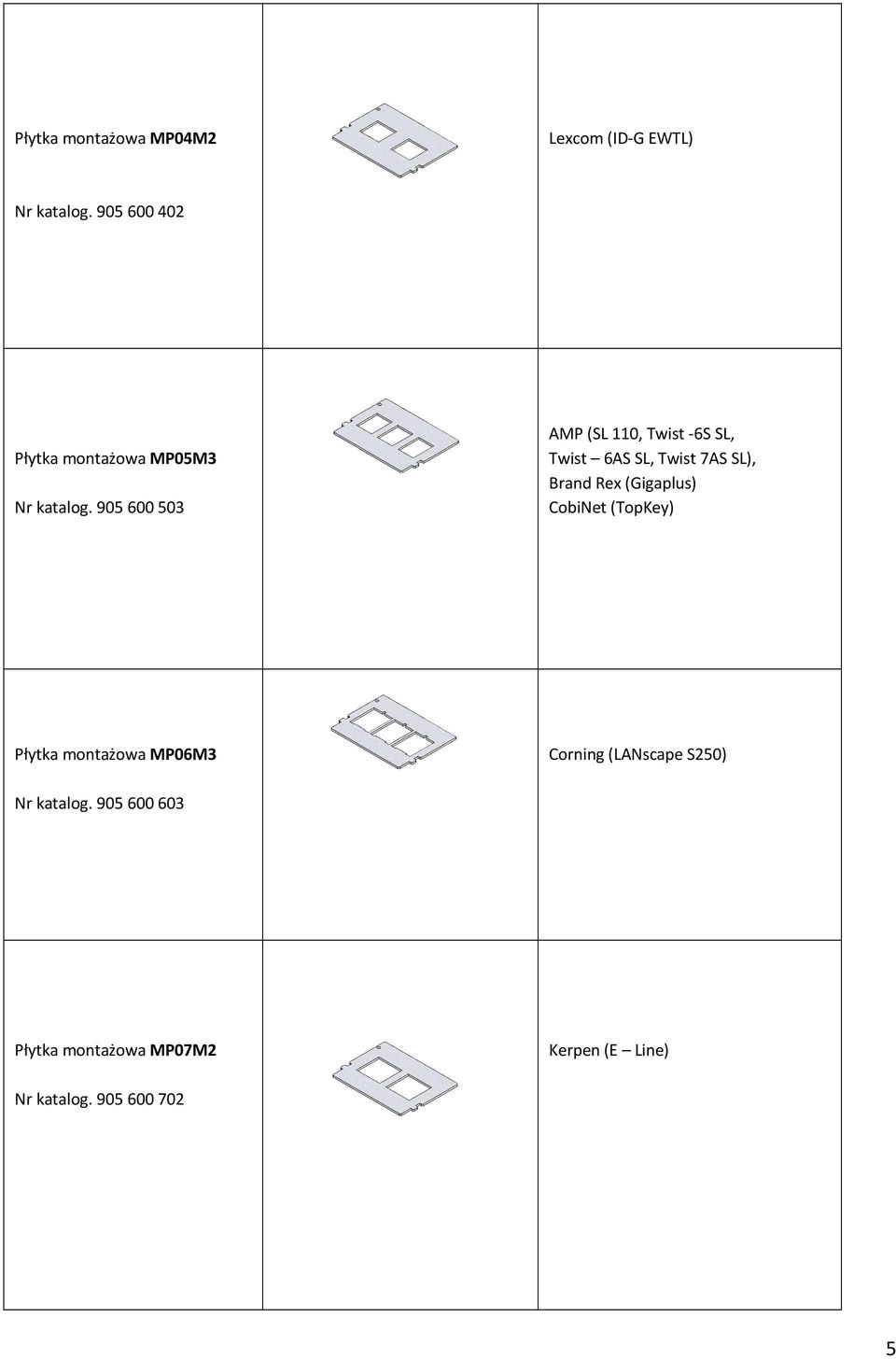

5 Płytka montażowa MP04M2 Lexcom (ID-G EWTL) Nr katalog Płytka montażowa MP05M3 Nr katalog AMP (SL 110, Twist -6S SL, Twist 6AS SL, Twist 7AS SL), Brand Rex (Gigaplus) CobiNet (TopKey) Płytka montażowa MP06M3 Corning (LANscape S250) Nr katalog Płytka montażowa MP07M2 Kerpen (E Line) Nr katalog

6 Płytka montażowa MP08M2 AT&T (Systimax MGS 400) Nr katalog Płytka montażowa MP09M2 Panduit (Mini com) Nr katalog Płytka montażowa MP20M2 gniazda ST (światłowody) Nr katalog Płytka montażowa MP21M4 Nr katalog SC Simplex LSH/E2000 LC Duplex 6

905 600 902 Płytka montażowa MP20M2 gniazda ST (światłowody) Nr katalog.

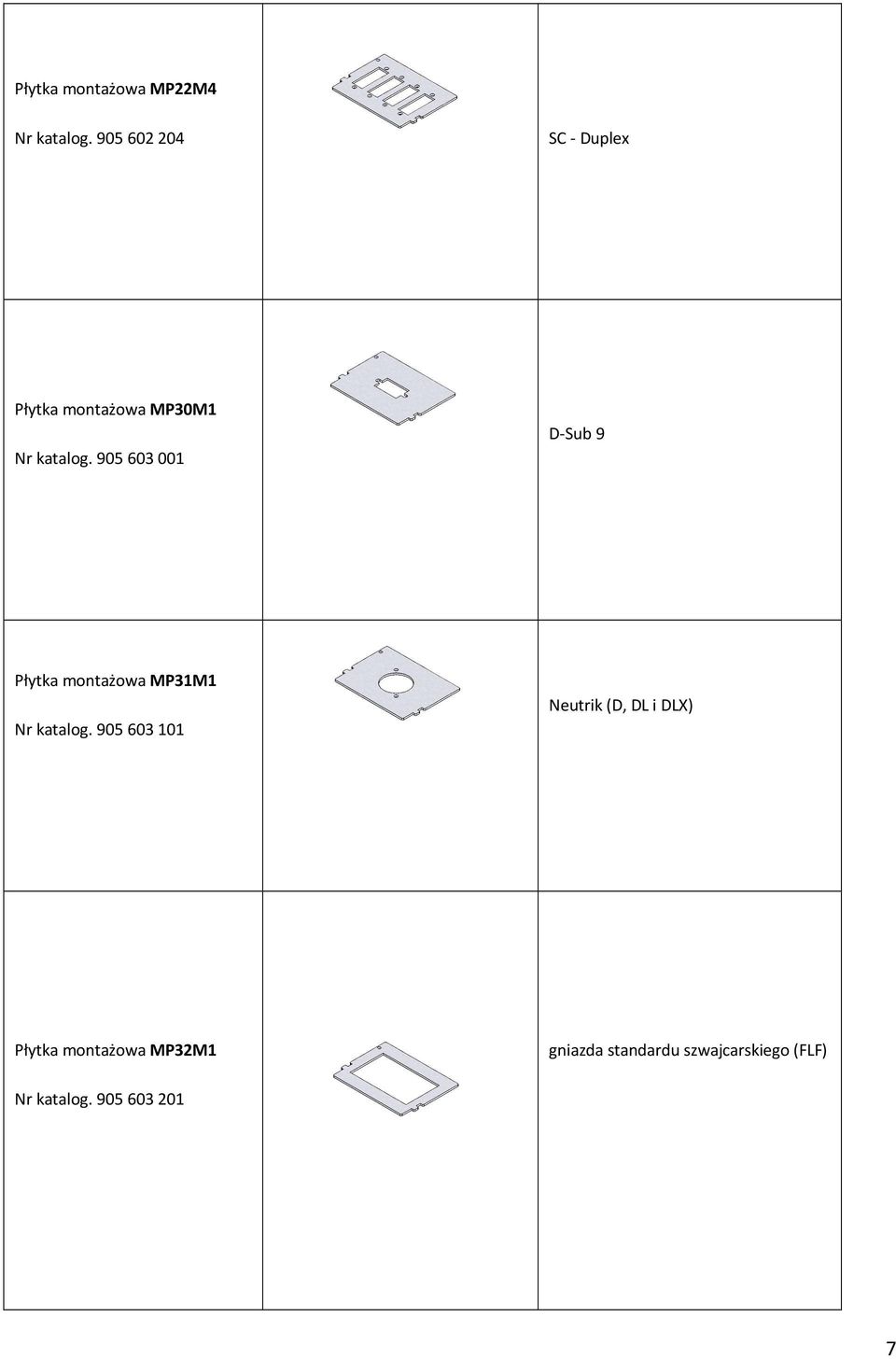

7 Płytka montażowa MP22M4 Nr katalog SC - Duplex Płytka montażowa MP30M1 Nr katalog D-Sub 9 Płytka montażowa MP31M1 Nr katalog Neutrik (D, DL i DLX) Płytka montażowa MP32M1 gniazda standardu szwajcarskiego (FLF) Nr katalog

905 603 001 D-Sub 9 Płytka montażowa MP31M1 Nr katalog.

Płytka montażowa MP33M1 Nr katalog. 905 603 301 Kindermann -Multimedia Płytka montażowa MP34M1 Nr katalog. 905 603 401 Ramka pod gniazda M45 Płytka montażowa IDM45 MACS 2 9010 Nr katalog.

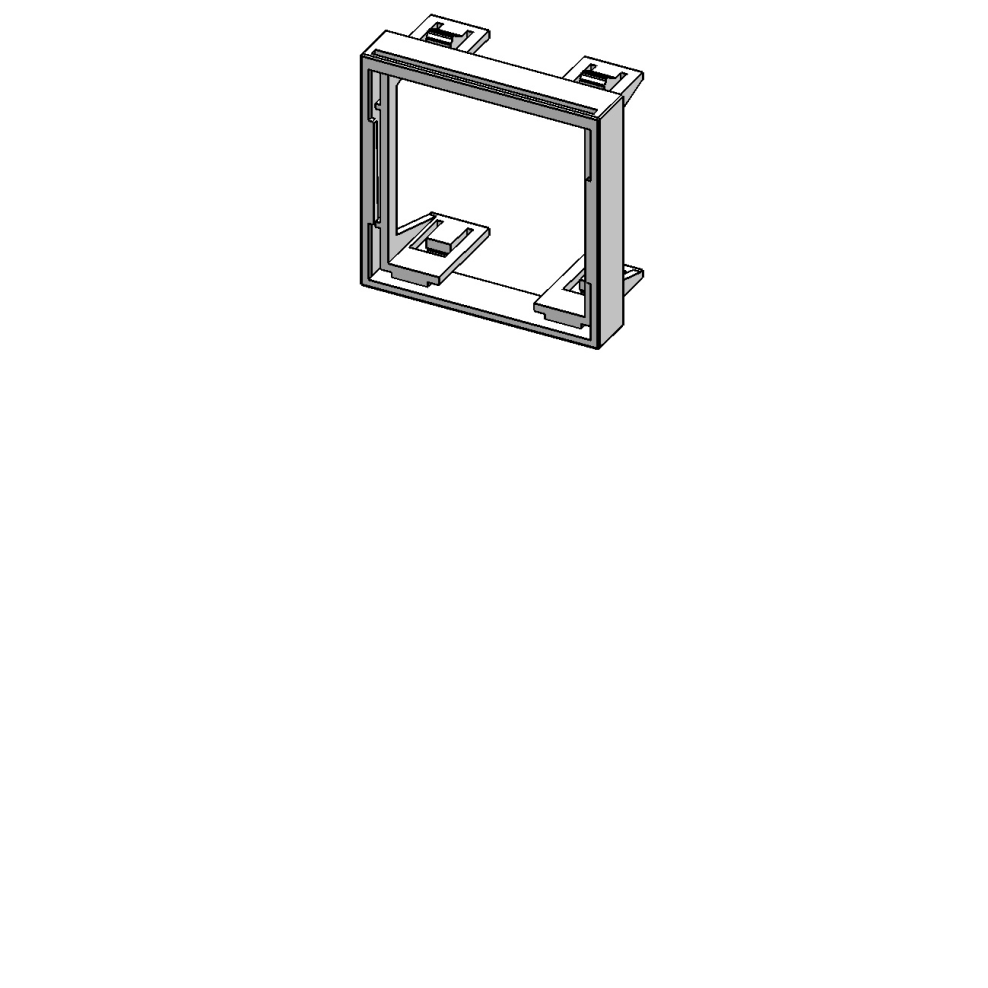

8 Płytka montażowa MP33M1 Nr katalog Kindermann -Multimedia Płytka montażowa MP34M1 Nr katalog Ramka pod gniazda M45 Płytka montażowa IDM45 MACS Nr katalog Płytka w standardzie M45 (45 x 45 mm) pod 2 gniazda RJ45 firmy R&M (dawny standard IBM ACS) Ramka (adapter) M45 ARTP 2M 45/45 Nr katalog Adapter do gniazd teleinformatycznych w standardzie M45. Ramka przydatna także do montażu poniższych (seria TP) płytek montażowych. 8

681 845 250 Płytka w standardzie M45 (45 x 45 mm) pod 2 gniazda RJ45 firmy R&M (dawny standard IBM ACS) Ramka (adapter)

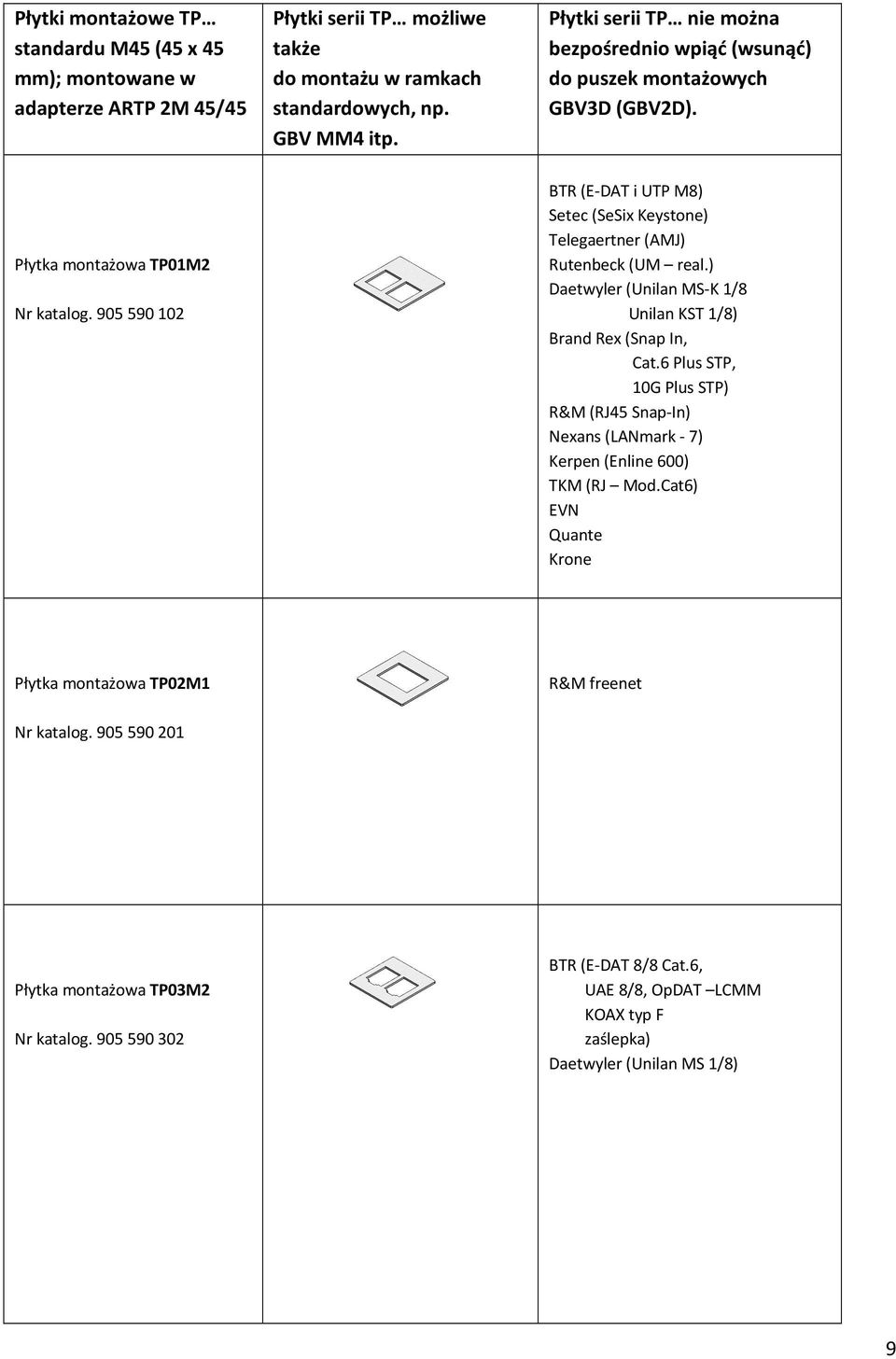

9 Płytki montażowe TP standardu M45 (45 x 45 mm); montowane w adapterze ARTP 2M 45/45 Płytki serii TP możliwe także do montażu w ramkach standardowych, np. GBV MM4 itp. Płytki serii TP nie można bezpośrednio wpiąć (wsunąć) do puszek montażowych GBV3D (GBV2D). Płytka montażowa TP01M2 Nr katalog BTR (E-DAT i UTP M8) Setec (SeSix Keystone) Telegaertner (AMJ) Rutenbeck (UM real.) Daetwyler (Unilan MS-K 1/8 Unilan KST 1/8) Brand Rex (Snap In, Cat.6 Plus STP, 10G Plus STP) R&M (RJ45 Snap-In) Nexans (LANmark - 7) Kerpen (Enline 600) TKM (RJ Mod.Cat6) EVN Quante Krone Płytka montażowa TP02M1 R&M freenet Nr katalog Płytka montażowa TP03M2 Nr katalog BTR (E-DAT 8/8 Cat.6, UAE 8/8, OpDAT LCMM KOAX typ F zaślepka) Daetwyler (Unilan MS 1/8) 9

10 Płytka montażowa TP04M1 Lexcom (ID G EWTL) Nr katalog Płytka montażowa TP05M2 Nr katalog AMP (SL 110, Twist -6S SL, Twist 7AS SL) Brand Rex (Gigaplus, 10GPlus UTP) CobiNet (TopKey) Płytka montażowa TP06M2 Corning (LANscape S250) Nr katalog Płytka montażowa TP07M1 Nr katalog Kerpen (E-Line) 10

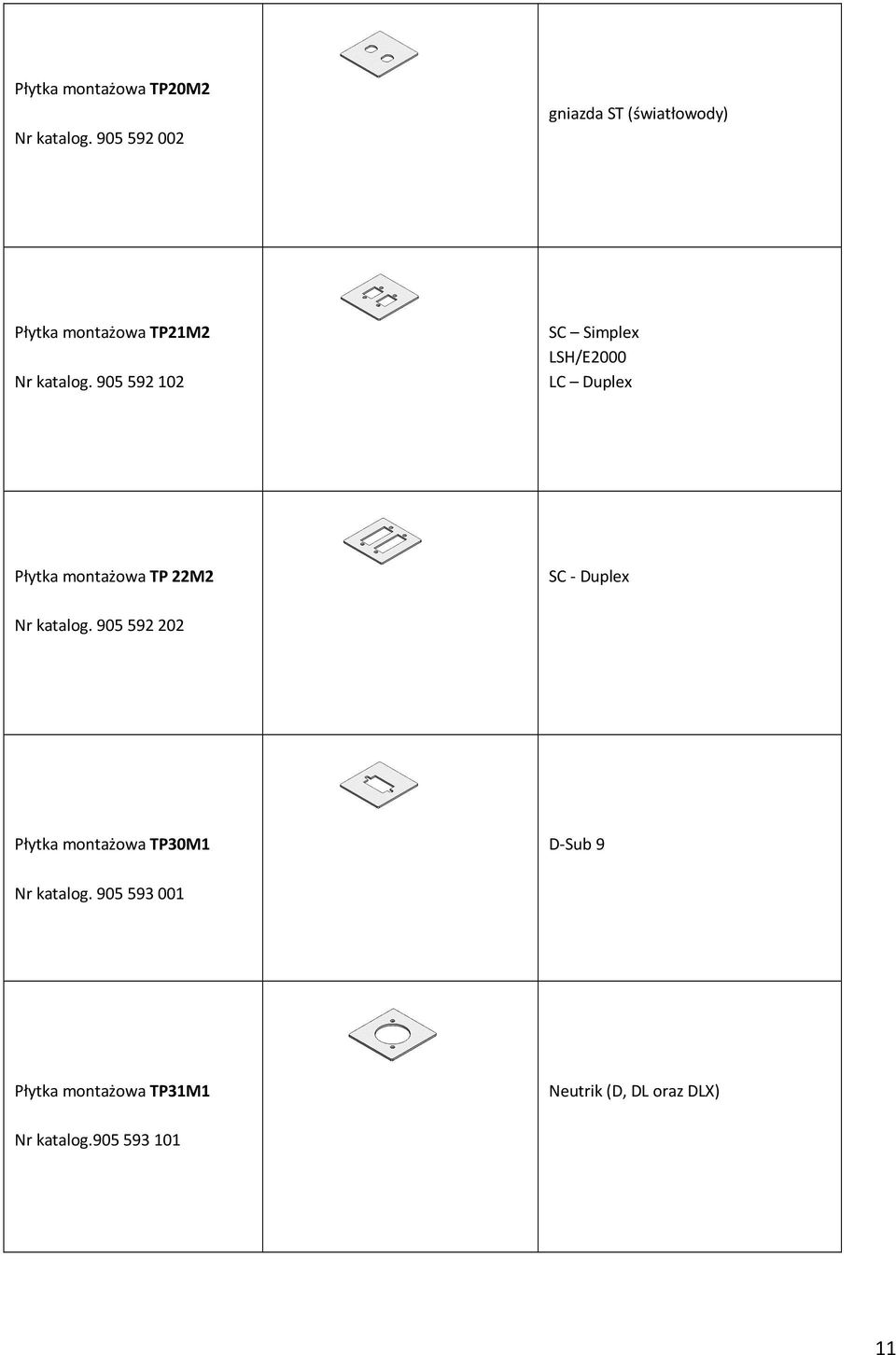

11 Płytka montażowa TP20M2 Nr katalog gniazda ST (światłowody) Płytka montażowa TP21M2 Nr katalog SC Simplex LSH/E2000 LC Duplex Płytka montażowa TP 22M2 SC - Duplex Nr katalog Płytka montażowa TP30M1 D-Sub 9 Nr katalog Płytka montażowa TP31M1 Neutrik (D, DL oraz DLX) Nr katalog

905 592 102 SC Simplex LSH/E2000 LC Duplex Płytka montażowa TP 22M2 SC - Duplex Nr
