Kosztorys inwestorski. Budowa instalacji c.o. i kotłowni gazowej w budynku Świetlicy Wiejskiej w Manasterzu - część istniejąca + kotłownia

Transkrypt

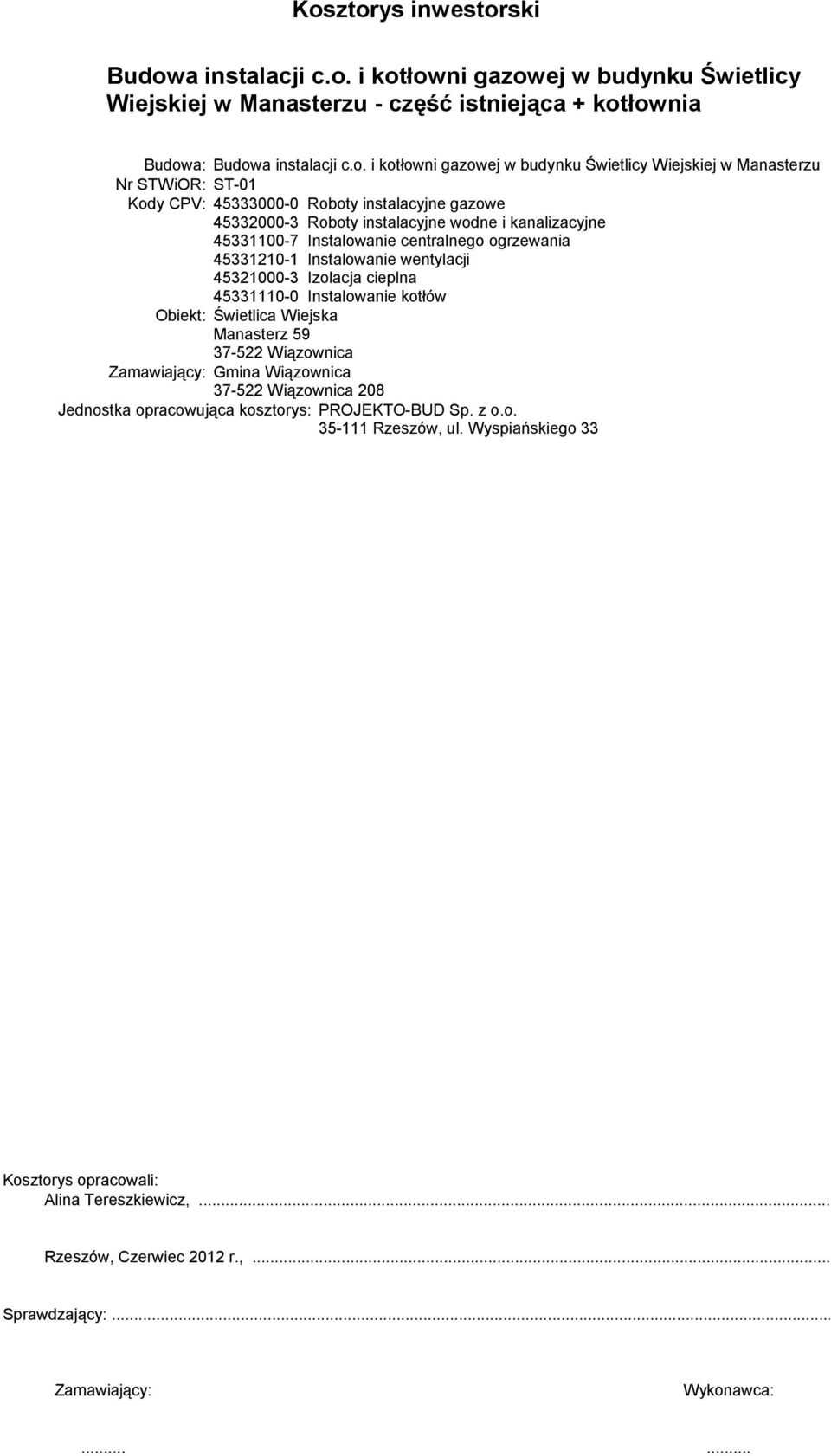

1 Kosztorys inwestorski Budowa instalacji c.o. i kotłowni gazowej w budynku Świetlicy Wiejskiej w Manasterzu - część istniejąca + kotłownia Budowa: Budowa instalacji c.o. i kotłowni gazowej w budynku Świetlicy Wiejskiej w Manasterzu Nr STWiOR: ST-01 Kody CPV: Roboty instalacyjne gazowe Roboty instalacyjne wodne i kanalizacyjne Instalowanie centralnego ogrzewania Instalowanie wentylacji Izolacja cieplna Instalowanie kotłów Obiekt: Świetlica Wiejska Manasterz Wiązownica Zamawiający: Gmina Wiązownica Wiązownica 208 Jednostka opracowująca kosztorys: PROJEKTO-BUD Sp. z o.o Rzeszów, ul. Wyspiańskiego 33 Kosztorys opracowali: Alina Tereszkiewicz,... Rzeszów, Czerwiec 2012 r.,... Sprawdzający:... Zamawiający: Wykonawca:......

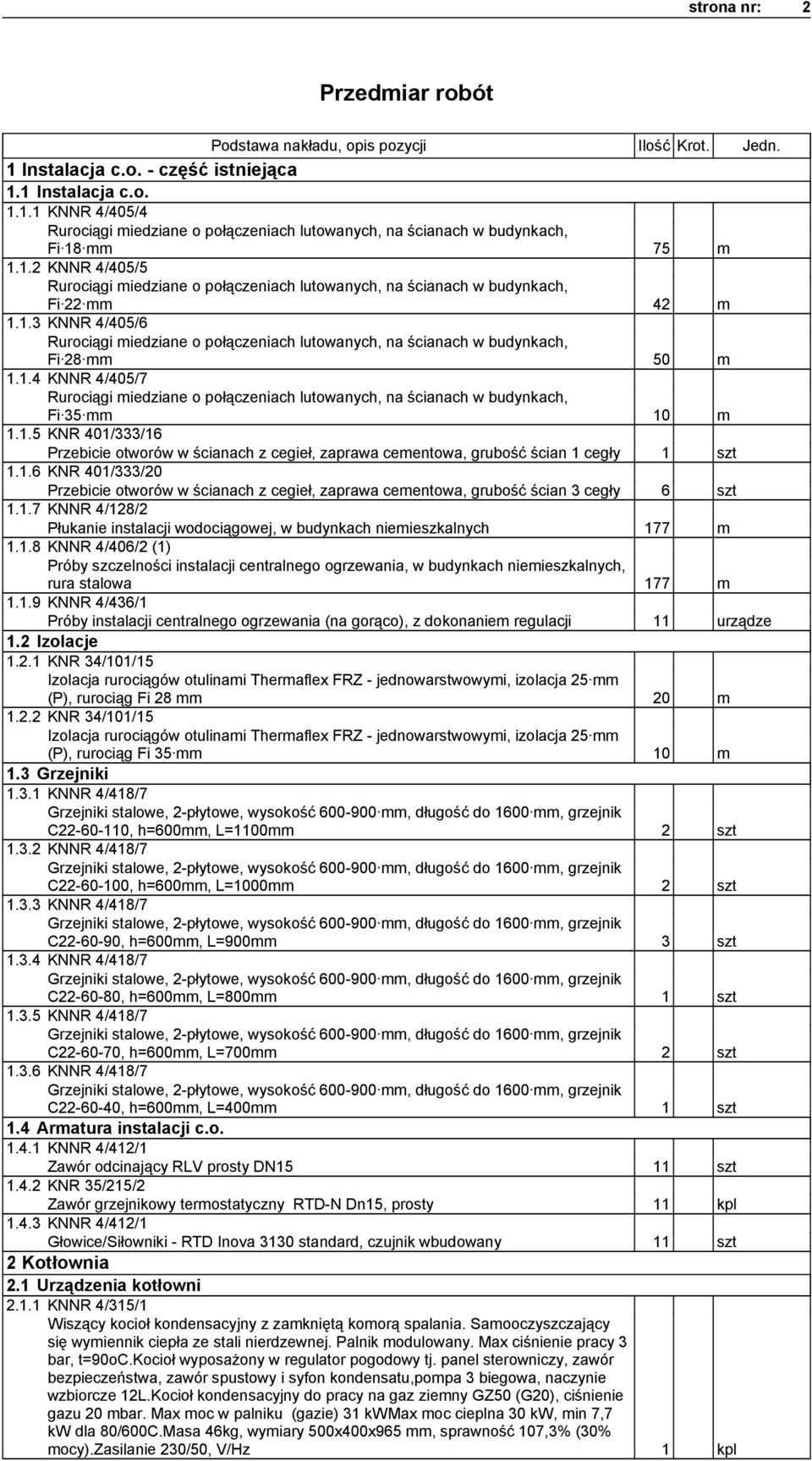

2 strona nr: 2 Przedmiar robót Podstawa nakładu, opis pozycji Ilość Krot. Jedn. 1 Instalacja c.o. - część istniejąca 1.1 Instalacja c.o KNNR 4/405/4 Rurociągi miedziane o połączeniach lutowanych, na ścianach w budynkach, Fi 18 mm 75 m KNNR 4/405/5 Rurociągi miedziane o połączeniach lutowanych, na ścianach w budynkach, Fi 22 mm 42 m KNNR 4/405/6 Rurociągi miedziane o połączeniach lutowanych, na ścianach w budynkach, Fi 28 mm 50 m KNNR 4/405/7 Rurociągi miedziane o połączeniach lutowanych, na ścianach w budynkach, Fi 35 mm 10 m KNR 401/333/16 Przebicie otworów w ścianach z cegieł, zaprawa cementowa, grubość ścian 1 cegły 1 szt KNR 401/333/20 Przebicie otworów w ścianach z cegieł, zaprawa cementowa, grubość ścian 3 cegły 6 szt KNNR 4/128/2 Płukanie instalacji wodociągowej, w budynkach niemieszkalnych 177 m KNNR 4/406/2 (1) Próby szczelności instalacji centralnego ogrzewania, w budynkach niemieszkalnych, rura stalowa 177 m KNNR 4/436/1 Próby instalacji centralnego ogrzewania (na gorąco), z dokonaniem regulacji 11 urządze 1.2 Izolacje KNR 34/101/15 Izolacja rurociągów otulinami Thermaflex FRZ - jednowarstwowymi, izolacja 25 mm (P), rurociąg Fi 28 mm 20 m KNR 34/101/15 Izolacja rurociągów otulinami Thermaflex FRZ - jednowarstwowymi, izolacja 25 mm (P), rurociąg Fi 35 mm 10 m 1.3 Grzejniki KNNR 4/418/7 C , h=600mm, L=1100mm 2 szt KNNR 4/418/7 C , h=600mm, L=1000mm 2 szt KNNR 4/418/7 C , h=600mm, L=900mm 3 szt KNNR 4/418/7 C , h=600mm, L=800mm 1 szt KNNR 4/418/7 C , h=600mm, L=700mm 2 szt KNNR 4/418/7 C , h=600mm, L=400mm 1 szt 1.4 Armatura instalacji c.o KNNR 4/412/1 Zawór odcinający RLV prosty DN15 11 szt KNR 35/215/2 Zawór grzejnikowy termostatyczny RTD-N Dn15, prosty 11 kpl KNNR 4/412/1 Głowice/Siłowniki - RTD Inova 3130 standard, czujnik wbudowany 11 szt 2 Kotłownia 2.1 Urządzenia kotłowni KNNR 4/315/1 Wiszący kocioł kondensacyjny z zamkniętą komorą spalania. Samooczyszczający się wymiennik ciepła ze stali nierdzewnej. Palnik modulowany. Max ciśnienie pracy 3 bar, t=90oc.kocioł wyposażony w regulator pogodowy tj. panel sterowniczy, zawór bezpieczeństwa, zawór spustowy i syfon kondensatu,pompa 3 biegowa, naczynie wzbiorcze 12L.Kocioł kondensacyjny do pracy na gaz ziemny GZ50 (G20), ciśnienie gazu 20 mbar. Max moc w palniku (gazie) 31 kwmax moc cieplna 30 kw, min 7,7 kw dla 80/600C.Masa 46kg, wymiary 500x400x965 mm, sprawność 107,3% (30% mocy).zasilanie 230/50, V/Hz 1 kpl

3 strona nr: 3 Podstawa nakładu, opis pozycji Ilość Krot. Jedn KNR 708/903/3 Czujnik temperatury zewnętrznej 1 szt KNR 708/205/2 Termostat pokojowy TP układ KNNR 4/411/1 (1) Zawór różnicowy przelewowy DU145, nastawa 0,4 bar DN15 1 szt KNNR 4/524/1 (1) Armatura zabezpieczająca SYR1962 składająca się z:- zawór bezpieczeństwa 1915 DN15 p = 2 bary; automatyczny odpowietrznik; manometr 0 4bar 1 kpl KNNR 4/144/1 Zmiękczacz wody przepływowy typ3200 króćce DN15, składający się z:- wkładu wymiennego, V=2,5 L żywicy- zaworów odcinających,- licznika wody 1 kpl KNNR 4/411/2 (1) Zawór napełniania instalacji BA 6628 SYR DN20 składajacy się z:- zaworu odcinającego,- reduktora ciśnienia,- manometru, - zaworu anyskażeniowego typu BA 1 kpl KNNR 4/411/4 (1) Filtr siatkowy DN oczek/cm2 1 szt KNNR 4/411/4 (1) Zawór przelotowy prosty c.o. M3007 mosiężny, Fi 32 mm 3 szt KNNR 4/411/3 (1) Zawór przelotowy prosty c.o. M3007 mosiężny, Fi 25 mm 4 szt Kalkulacja indywidualna Neutralizator kondensatu + wspornik ścienny 1 kpl KNNR 4/412/6 Zbiornik rozprężający z trojaka DN50 2 kpl KNNR 4/411/1 (1) Zawór kulowy DN15 2 szt KNNR 4/412/6 Zawór odpowietrzający automatyczny, Fi 15 mm 2 szt Kalkulacja indywidualna Żywica jonitowa dla zmiękczacza (w tym zapas) 10 l KNNR 4/106/1 Rurociągi stalowe ocynkowane o połączeniach gwintowanych, na ścianach w budynkach niemieszkalnych, Dn 15 mm 10 m KNNR 4/529/1 Uruchomienie węzłów cieplnych i kotłowni c.o., węzeł cieplny 1 węzeł 2.2 Instalacja spalinowa KNR 217/113/1 (1) Przewody wentylacyjne z blachy stalowej, kołowe, typ B/I - udział kształtek do 35%, Fi do 100 mm, ocynkowane 2,5 m2

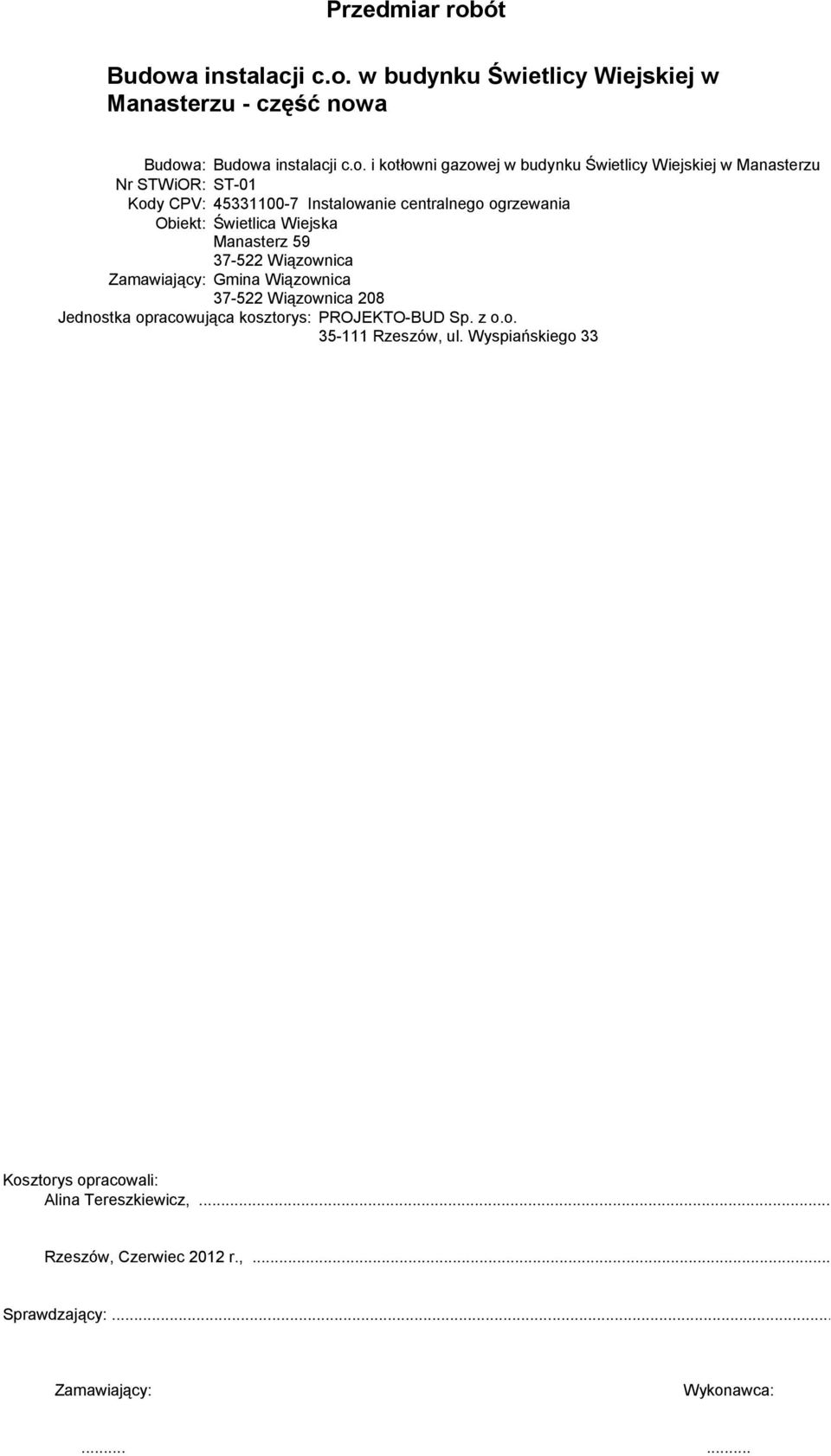

4 Przedmiar robót Budowa instalacji c.o. w budynku Świetlicy Wiejskiej w Manasterzu - część nowa Budowa: Budowa instalacji c.o. i kotłowni gazowej w budynku Świetlicy Wiejskiej w Manasterzu Nr STWiOR: ST-01 Kody CPV: Instalowanie centralnego ogrzewania Obiekt: Świetlica Wiejska Manasterz Wiązownica Zamawiający: Gmina Wiązownica Wiązownica 208 Jednostka opracowująca kosztorys: PROJEKTO-BUD Sp. z o.o Rzeszów, ul. Wyspiańskiego 33 Kosztorys opracowali: Alina Tereszkiewicz,... Rzeszów, Czerwiec 2012 r.,... Sprawdzający:... Zamawiający: Wykonawca:......

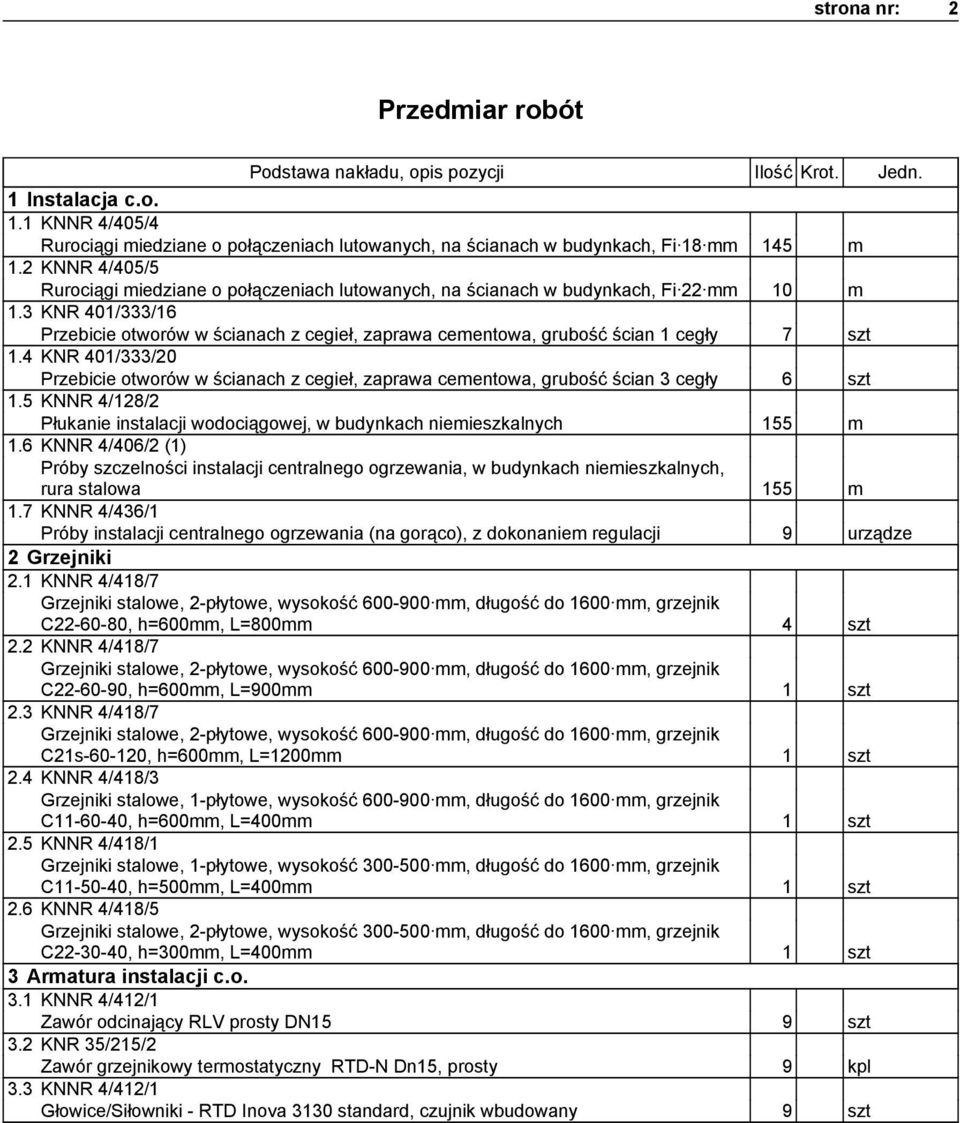

5 strona nr: 2 Przedmiar robót Podstawa nakładu, opis pozycji Ilość Krot. Jedn. 1 Instalacja c.o. 1.1 KNNR 4/405/4 Rurociągi miedziane o połączeniach lutowanych, na ścianach w budynkach, Fi 18 mm 145 m 1.2 KNNR 4/405/5 Rurociągi miedziane o połączeniach lutowanych, na ścianach w budynkach, Fi 22 mm 10 m 1.3 KNR 401/333/16 Przebicie otworów w ścianach z cegieł, zaprawa cementowa, grubość ścian 1 cegły 7 szt 1.4 KNR 401/333/20 Przebicie otworów w ścianach z cegieł, zaprawa cementowa, grubość ścian 3 cegły 6 szt 1.5 KNNR 4/128/2 Płukanie instalacji wodociągowej, w budynkach niemieszkalnych 155 m 1.6 KNNR 4/406/2 (1) Próby szczelności instalacji centralnego ogrzewania, w budynkach niemieszkalnych, rura stalowa 155 m 1.7 KNNR 4/436/1 Próby instalacji centralnego ogrzewania (na gorąco), z dokonaniem regulacji 9 urządze 2 Grzejniki 2.1 KNNR 4/418/7 C , h=600mm, L=800mm 4 szt 2.2 KNNR 4/418/7 C , h=600mm, L=900mm 1 szt 2.3 KNNR 4/418/7 C21s , h=600mm, L=1200mm 1 szt 2.4 KNNR 4/418/3 Grzejniki stalowe, 1-płytowe, wysokość mm, długość do 1600 mm, grzejnik C , h=600mm, L=400mm 1 szt 2.5 KNNR 4/418/1 Grzejniki stalowe, 1-płytowe, wysokość mm, długość do 1600 mm, grzejnik C , h=500mm, L=400mm 1 szt 2.6 KNNR 4/418/5 Grzejniki stalowe, 2-płytowe, wysokość mm, długość do 1600 mm, grzejnik C , h=300mm, L=400mm 1 szt 3 Armatura instalacji c.o. 3.1 KNNR 4/412/1 Zawór odcinający RLV prosty DN15 9 szt 3.2 KNR 35/215/2 Zawór grzejnikowy termostatyczny RTD-N Dn15, prosty 9 kpl 3.3 KNNR 4/412/1 Głowice/Siłowniki - RTD Inova 3130 standard, czujnik wbudowany 9 szt

6 Przedmiar robót Przebudowa instalacji gazowej do kotłowni gazowej w budynku Świetlicy Wiejskiej w Manasterzu Budowa: Przebudowa instalacji c.o. i kotłowni gazowej w budynku Świetlicy Wiejskiej w Manasterzu Nr STWiOR: ST-01 Kody CPV: Instalowanie centralnego ogrzewania Obiekt: Świetlica Wiejska Manasterz Wiązownica Zamawiający: Gmina Wiązownica Wiązownica 208 Jednostka opracowująca kosztorys: PROJEKTO-BUD Sp. z o.o Rzeszów, ul. Wyspiańskiego 33 Kosztorys opracowali: Alina Tereszkiewicz,... Rzeszów, Czerwiec 2012 r.,... Sprawdzający:... Zamawiający: Wykonawca:......

7 strona nr: 2 Przedmiar robót Podstawa nakładu, opis pozycji Ilość Krot. Jedn. 1 Demontaż instalacji gazowej 1.1 KNR 402/308/2 Demontaż rurociągów stalowych, Fi mm 7,50 m 1.2 KNR 402/308/1 Demontaż rurociągów stalowych, Fi mm 6,00 m 1.3 KNR 402/310/4 Demontaż kurka gazowego przy urządzeniach Fi mm 3 szt 1.4 KNR 402/314/6 Demontaż piecyka gazowego atmosferycznego wraz z rurą spalinową 3 szt 1.5 KNR 402/314/3 Demontaż kuchni gazowej 3-, 4-palnikowej z piekarnikiem 1 szt 1.6 KNR 401/323/4 (2) Zamurowanie przebić, ściany grubości ponad 1 cegły 1 szt 1.7 Kalkulacja indywidualna Przekazanie złomu stalowego do punktu skupu -0,02 t 2 Montaż rurociągów 2.1 KNR 401/333/20 Przebicie otworów w ścianach z cegieł, zaprawa cementowa, grubość ścian 50cm 1 szt 2.2 KNR 215/304/1 Rurociągi stalowe o połączeniach spawanych, na ścianach w budynkach niemieszkalnych, Dn 32 mm 5 m 2.3 KNR 215/304/1 Rurociągi stalowe o połączeniach spawanych, na ścianach w budynkach niemieszkalnych, Dn 20 mm 9 m 2.4 KNNR 5/113/3 Rury ochronne, stalowe, do Fi 125 mm 0,5 m 2.5 KNR 712/101/4 Czyszczenie przez szczotkowanie ręczne do 3 stopnia czystości - stan wyjściowy powierzchni B, rurociągi, Fi do 57 mm 1,3 m2 2.6 KNR 712/105/4 Odtłuszczanie, rurociągi 1,3 m2 2.7 KNR 712/201/4 (1) Malowanie pędzlem - farby do gruntowania miniowe, rurociągi, Fi do 57 mm, farba olejna 1,3 m2 2.8 KNR 712/201/4 (1) Malowanie pędzlem - farby do gruntowania miniowe, rurociągi, Fi do 57 mm, farba olejna - druga warstwa 1,3 m2 2.9 KNR 712/209/4 (1) Malowanie pędzlem - farby nawierzchniowe i emalie olejne, rurociągi, Fi do 57 mm, farba olejna nawierzchniowa ogólnego stosowania 1,3 m KNR 712/209/4 (1) Malowanie pędzlem - farby nawierzchniowe i emalie olejne, rurociągi, Fi do 57 mm, farba olejna nawierzchniowa ogólnego stosowania - druga warstwa 1,3 m KNR 215/305/2 Próba instalacji gazowej wewnętrznej na ciśnienie (dla przedsiębiorstwa i dostawcy gazu), w budynkach niemieszkalnych, Fi do 65 mm 22 m 3 Armatura na instalacji gazowej 3.1 KNR 215/310/2 (1) Kurki gazowe przelotowe, Fi 20 mm 1 szt 3.2 KNR 215/310/2 (1) Analogia - Filtr do gazu przelotowe, Fi 20 mm 1 szt

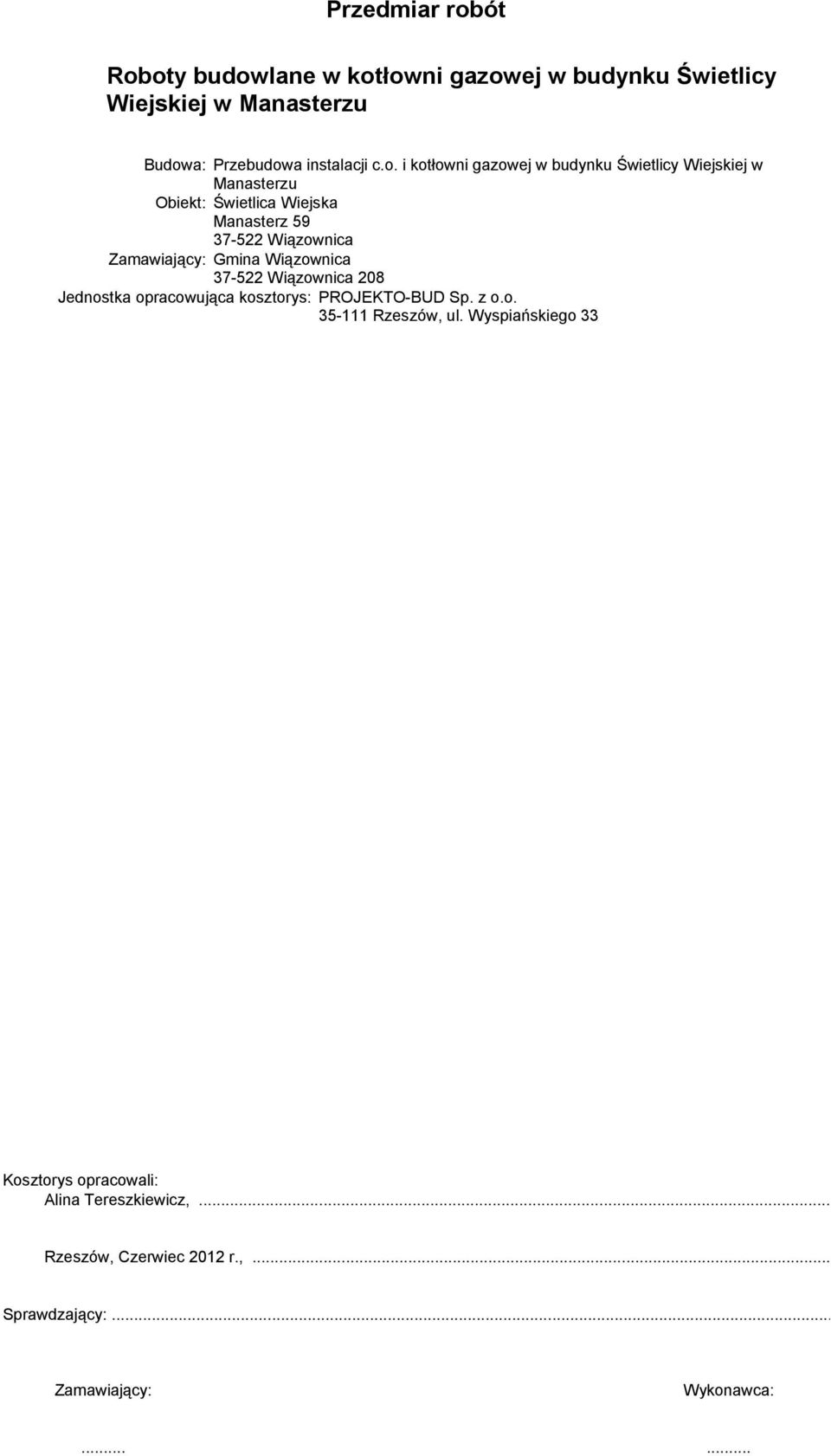

8 Przedmiar robót Roboty budowlane w kotłowni gazowej w budynku Świetlicy Wiejskiej w Manasterzu Budowa: Przebudowa instalacji c.o. i kotłowni gazowej w budynku Świetlicy Wiejskiej w Manasterzu Obiekt: Świetlica Wiejska Manasterz Wiązownica Zamawiający: Gmina Wiązownica Wiązownica 208 Jednostka opracowująca kosztorys: PROJEKTO-BUD Sp. z o.o Rzeszów, ul. Wyspiańskiego 33 Kosztorys opracowali: Alina Tereszkiewicz,... Rzeszów, Czerwiec 2012 r.,... Sprawdzający:... Zamawiający: Wykonawca:......

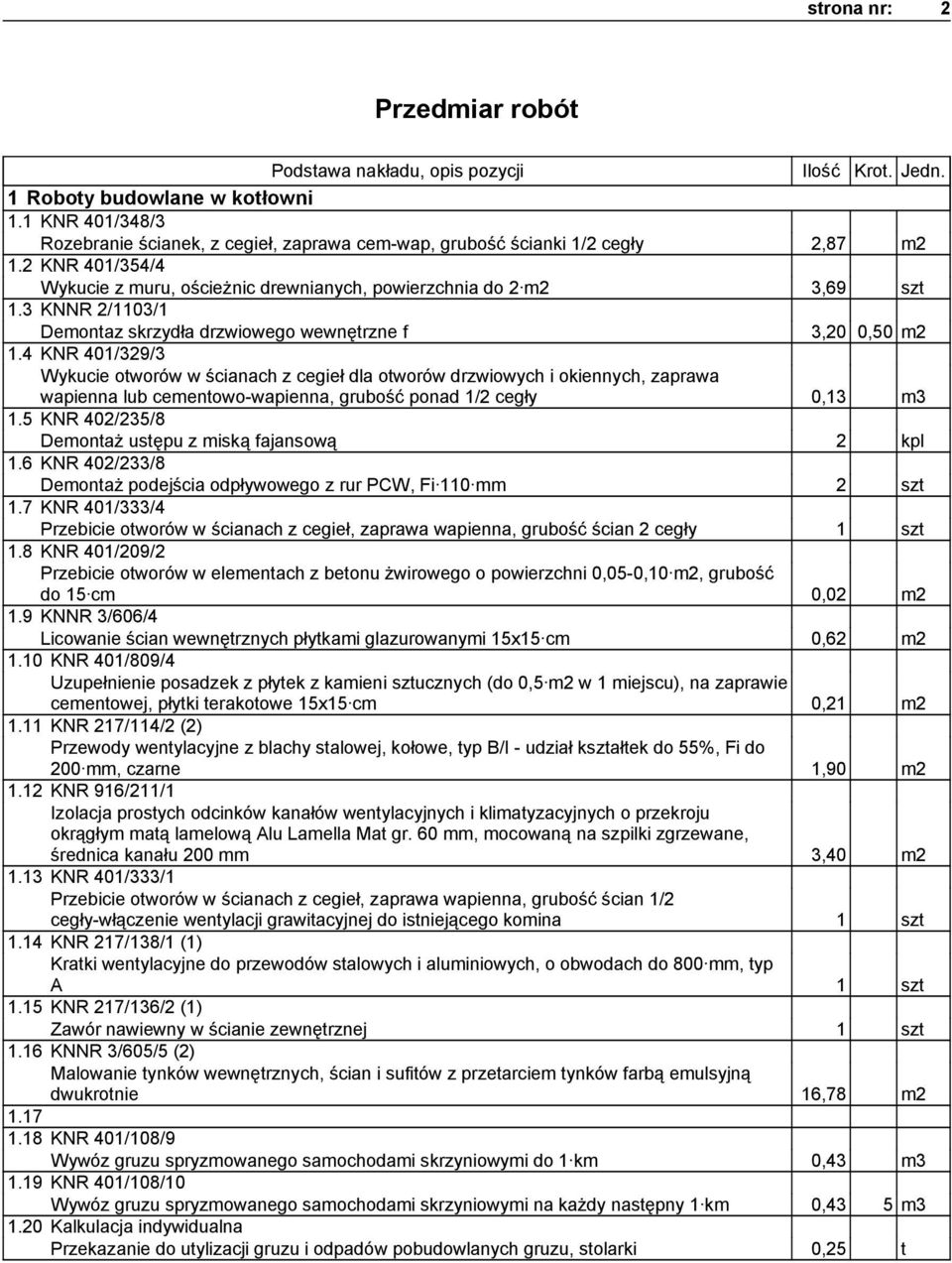

9 strona nr: 2 Przedmiar robót Podstawa nakładu, opis pozycji Ilość Krot. Jedn. 1 Roboty budowlane w kotłowni 1.1 KNR 401/348/3 Rozebranie ścianek, z cegieł, zaprawa cem-wap, grubość ścianki 1/2 cegły 2,87 m2 1.2 KNR 401/354/4 Wykucie z muru, ościeżnic drewnianych, powierzchnia do 2 m2 3,69 szt 1.3 KNNR 2/1103/1 Demontaz skrzydła drzwiowego wewnętrzne f 3,20 0,50 m2 1.4 KNR 401/329/3 Wykucie otworów w ścianach z cegieł dla otworów drzwiowych i okiennych, zaprawa wapienna lub cementowo-wapienna, grubość ponad 1/2 cegły 0,13 m3 1.5 KNR 402/235/8 Demontaż ustępu z miską fajansową 2 kpl 1.6 KNR 402/233/8 Demontaż podejścia odpływowego z rur PCW, Fi 110 mm 2 szt 1.7 KNR 401/333/4 Przebicie otworów w ścianach z cegieł, zaprawa wapienna, grubość ścian 2 cegły 1 szt 1.8 KNR 401/209/2 Przebicie otworów w elementach z betonu żwirowego o powierzchni 0,05-0,10 m2, grubość do 15 cm 0,02 m2 1.9 KNNR 3/606/4 Licowanie ścian wewnętrznych płytkami glazurowanymi 15x15 cm 0,62 m KNR 401/809/4 Uzupełnienie posadzek z płytek z kamieni sztucznych (do 0,5 m2 w 1 miejscu), na zaprawie cementowej, płytki terakotowe 15x15 cm 0,21 m KNR 217/114/2 (2) Przewody wentylacyjne z blachy stalowej, kołowe, typ B/I - udział kształtek do 55%, Fi do 200 mm, czarne 1,90 m KNR 916/211/1 Izolacja prostych odcinków kanałów wentylacyjnych i klimatyzacyjnych o przekroju okrągłym matą lamelową Alu Lamella Mat gr. 60 mm, mocowaną na szpilki zgrzewane, średnica kanału 200 mm 3,40 m KNR 401/333/1 Przebicie otworów w ścianach z cegieł, zaprawa wapienna, grubość ścian 1/2 cegły-włączenie wentylacji grawitacyjnej do istniejącego komina 1 szt 1.14 KNR 217/138/1 (1) Kratki wentylacyjne do przewodów stalowych i aluminiowych, o obwodach do 800 mm, typ A 1 szt 1.15 KNR 217/136/2 (1) Zawór nawiewny w ścianie zewnętrznej 1 szt 1.16 KNNR 3/605/5 (2) Malowanie tynków wewnętrznych, ścian i sufitów z przetarciem tynków farbą emulsyjną dwukrotnie 16,78 m KNR 401/108/9 Wywóz gruzu spryzmowanego samochodami skrzyniowymi do 1 km 0,43 m KNR 401/108/10 Wywóz gruzu spryzmowanego samochodami skrzyniowymi na każdy następny 1 km 0,43 5 m Kalkulacja indywidualna Przekazanie do utylizacji gruzu i odpadów pobudowlanych gruzu, stolarki 0,25 t
