1 Przedmiar Data: Budowa: Instalacja wewnętrzna c.o. Obiekt: Hala Widowoskowo-Sportowa Skawina ul. Konstytucji 3-go Maja 11 Zamawiający: Centrum Kultury i Sportu Skawina ul. Żwirki i Wigury 11 Jednostka opracowująca kosztorys: Andrzej Marciniak Sprawdzający:... Zamawiający: Wykonawca:......

2 strona nr: 2 1. PRZEDMIOT OPRACOWANIA Opis Tematem opracowania jest Przedmiar Robót instalacji c.o. 2. PODSTAWA OPRACOWANIA Podstawę opracowania stanowią: -zlecenie Inwestora. -zatwierdzony projekt -obowiązujące przepisy i normy ZAŁOŻENIA WYJŚCIOWE: Przedmiar sporządzono w oparciu o dostarczony Projekt Techniczny na podstawie Katalogów wg wyszczególnienia poniżej. Klauzula Opracowanie sporządzono zgodnie z zasadami określonymi w: Rozporządzeniu Ministra Infrastruktury z dnia r "w sprawie metod i podstaw sporządzania kosztorysu Inwestorskiego " Dz.U. nr 130 pozycja Rozporządzeniu Ministra Infrastruktury z dnia r "w sprawie szczegółowego zakresu i formy dokumentacji projektowej,specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego Dz.U. nr 202 poz 2072 Podstawa opracowania -zlecenie Inwestora -projekt wykonawczy Zawrtość opracowania: a/ strona tytułowa b/ opis c/ założenia kosztorysowe d/ przedmiar e/ tabela elementów scalonych Spis katalogów Symbol KNR 34 KNR 215 KNR 401 KNR 402 KNR 404 KNR 728 KNRI 215 KNRW 215 Izolacje techniczne wg technologii Thermaflex IGM, Warszawa-Olsztyn 2002, Wydanie I Nazwa katalogu, Wydanie Instalacje wewnętrzne wodociągowe, kanalizacyjne, gazowe i centralnego ogrzewania Roboty remontowe budowlane MGPiB, Warszawa 1994, Wydanie II Roboty remontowe instalacji sanitarnych MGPiB, Warszaw 1988 Roboty rozbiórkowe i wyburzeniowe budynków i budowli (MGPiB, W-wa-Olsztyn 1997r., Wyd. VI) MGPiB, W-wa-Olsztyn 1997 r. Wydanie VI (wraz ze zmianami BI 9/96) Roboty budowlane przy montażu maszyn i urządzeń Instalacje wodociągowe, gazowe i centralnego ogrzewania z rur miedzianych Instal, Warszawa 1996, Wydanie I Instalacje wewnętrzne wodociągowe, kanalizacyjne, gazowe i centralnego ogrzewania (Wacetob 1998) Wacetob, Warszawa 198, Wydanie I

3 strona nr: 3 Tabela elementów scalonych Nazwa elementu Wartość z narzutami 1 INSTALACJA C.O. Suma elementów kosztorysu Wartość kosztorysu:

4 strona nr: 4 1 INSTALACJA C.O. Przedmiar Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 1.1 KNRW 215/404/1 (1) Rurociąg z rur z tworzyw sztucznych PP Aqutherm Stabi fi dn 15 (25*4,2) w posadzce 34 = 34,0 podejścia do grzejników w pionach 20 = 20,0 1.2 KNRW 215/404/1 (1) j.w. lecz rura dn 20 (32*5,4) w posadzce 14 = 14,0 1.3 KNRW 215/404/2 (1) j.w. lecz rura dn 25 (40*6,7) w posadzce 126 = 126,0 podejścia do grzejników 14 = 14,0 1.4 KNRW 215/404/3 (1) j.w. lecz rura dn 32 (50*8,4) w posadzce 2 = 2,0 1.5 KNRW 215/404/4 (1) j.w. lecz rura dn 40 w pionach 40 = 40,0 1.6 KNRW 215/404/6 (1) j.w. lecz dn 65 (90*15) w kanale 62 = 62,0 1.7 KNRW 215/411/3 (1) 54,0 ~54,00 m 14,0 ~14,00 m 140,0 ~140,00 m 2,0 ~2,00 m 40,0 ~40,00 m 62,0 ~62,00 m Zawór Stromax dn 25 2 szt 1.8 KNRW 215/411/4 (1) Zawór Stromax dn 32 1 szt 1.9 KNRW 215/411/4 (2) Zawór Stromax dn 40 2 szt 1.10 KNRW 215/411/4 (2) Zawór 2-drogowy Basic dn 40 2 szt 1.11 KNRW 215/411/4 (2) Zawór odcinający dn 40 4 szt 1.12 KNRW 215/412/4 Zawory grzejnikowe, Dn 25 mm na zasilaniu 9 szt 1.13 KNRW 215/412/4 Zawory grzejnikowe, Dn 25 mm na powrocie 9 szt 1.14 KNRW 215/412/2 Instalowanie złącza 2 zaworowego dla grzejników w sanitariatach. Opozycja przez analog. Do R*2 5 szt 1.15 KNRI 215/309/7 Głowica termostatyczna. Pozycja przez analog. 21 szt 1.16 KNRW 215/418/11 Grzejniki stalowe PURMO C szt 1.17 KNRW 215/418/1 Grzejniki stalowe PURMO V szt

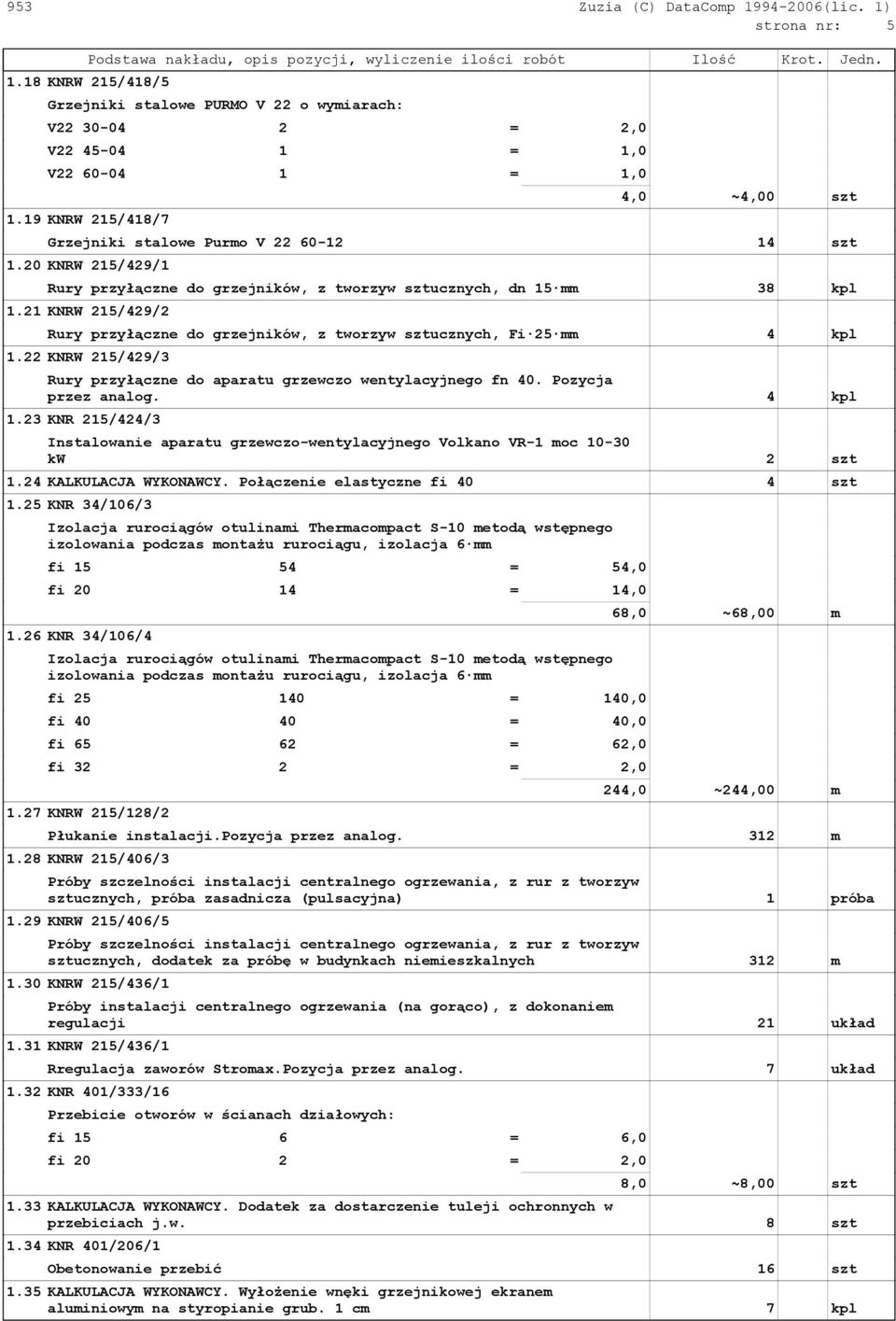

5 strona nr: 5 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn KNRW 215/418/5 Grzejniki stalowe PURMO V 22 o wymiarach: V = 2,0 V = 1,0 V = 1, KNRW 215/418/7 4,0 ~4,00 szt Grzejniki stalowe Purmo V szt 1.20 KNRW 215/429/1 Rury przyłączne do grzejników, z tworzyw sztucznych, dn 15 mm 38 kpl 1.21 KNRW 215/429/2 Rury przyłączne do grzejników, z tworzyw sztucznych, Fi 25 mm 4 kpl 1.22 KNRW 215/429/3 Rury przyłączne do aparatu grzewczo wentylacyjnego fn 40. Pozycja przez analog. 4 kpl 1.23 KNR 215/424/3 Instalowanie aparatu grzewczo-wentylacyjnego Volkano VR-1 moc kw 2 szt 1.24 KALKULACJA WYKONAWCY. Połączenie elastyczne fi 40 4 szt 1.25 KNR 34/106/3 Izolacja rurociągów otulinami Thermacompact S-10 metodą wstępnego izolowania podczas montażu rurociągu, izolacja 6 mm fi = 54,0 fi = 14, KNR 34/106/4 Izolacja rurociągów otulinami Thermacompact S-10 metodą wstępnego izolowania podczas montażu rurociągu, izolacja 6 mm fi = 140,0 fi = 40,0 fi = 62,0 fi 32 2 = 2, KNRW 215/128/2 68,0 ~68,00 m 244,0 ~244,00 m Płukanie instalacji.pozycja przez analog. 312 m 1.28 KNRW 215/406/3 Próby szczelności instalacji centralnego ogrzewania, z rur z tworzyw sztucznych, próba zasadnicza (pulsacyjna) 1 próba 1.29 KNRW 215/406/5 Próby szczelności instalacji centralnego ogrzewania, z rur z tworzyw sztucznych, dodatek za próbę w budynkach niemieszkalnych 312 m 1.30 KNRW 215/436/1 Próby instalacji centralnego ogrzewania (na gorąco), z dokonaniem regulacji 21 układ 1.31 KNRW 215/436/1 Rregulacja zaworów Stromax.Pozycja przez analog. 7 układ 1.32 KNR 401/333/16 Przebicie otworów w ścianach działowych: fi 15 6 = 6,0 fi 20 2 = 2,0 8,0 ~8,00 szt 1.33 KALKULACJA WYKONAWCY. Dodatek za dostarczenie tuleji ochronnych w przebiciach j.w. 8 szt 1.34 KNR 401/206/1 Obetonowanie przebić 16 szt 1.35 KALKULACJA WYKONAWCY. Wyłożenie wnęki grzejnikowej ekranem aluminiowym na styropianie grub. 1 cm 7 kpl

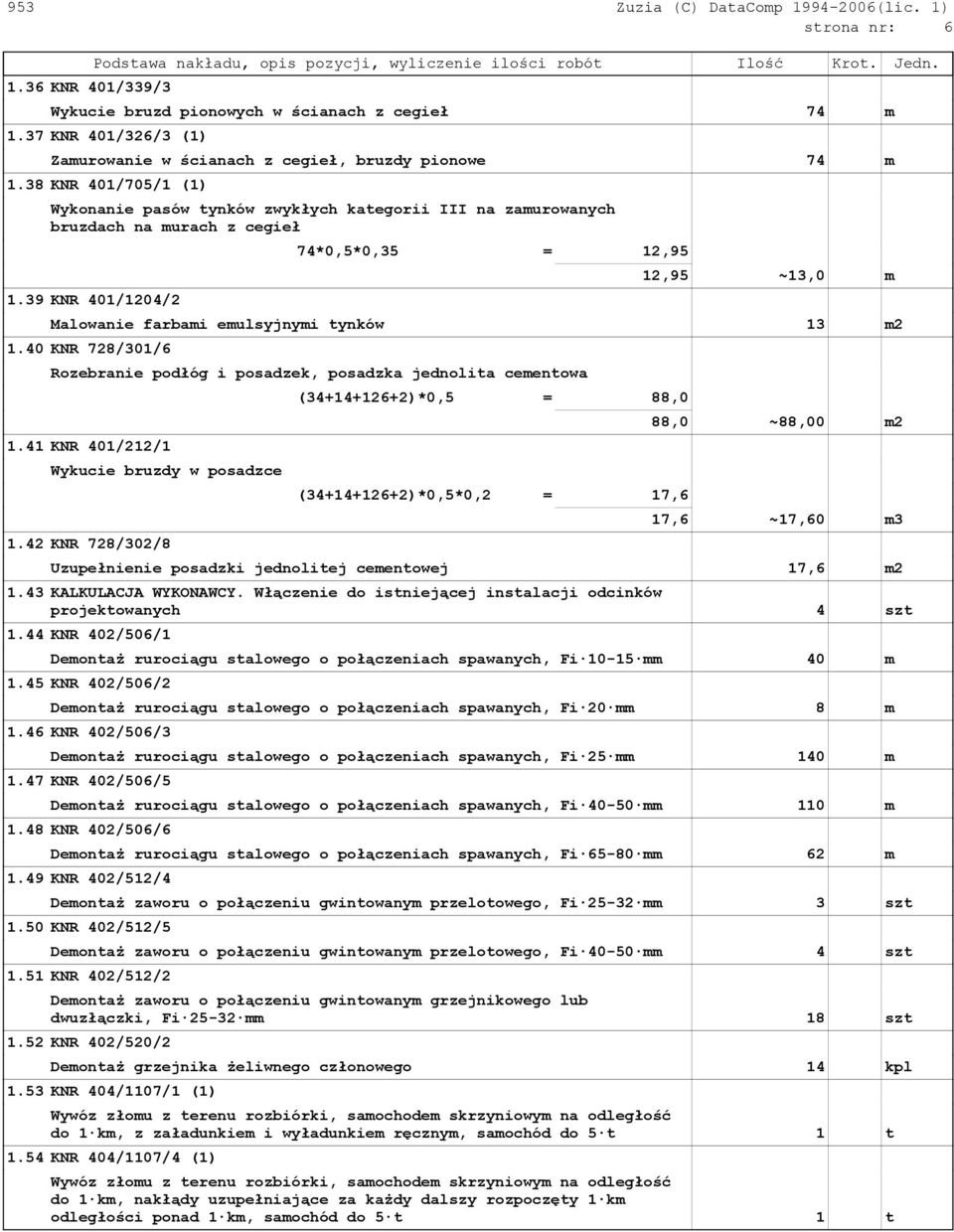

6 strona nr: KNR 401/339/3 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. Wykucie bruzd pionowych w ścianach z cegieł 74 m 1.37 KNR 401/326/3 (1) Zamurowanie w ścianach z cegieł, bruzdy pionowe 74 m 1.38 KNR 401/705/1 (1) Wykonanie pasów tynków zwykłych kategorii III na zamurowanych bruzdach na murach z cegieł 1.39 KNR 401/1204/2 74*0,5*0,35 = 12,95 12,95 ~13,0 m Malowanie farbami emulsyjnymi tynków 13 m KNR 728/301/6 Rozebranie podłóg i posadzek, posadzka jednolita cementowa 1.41 KNR 401/212/1 Wykucie bruzdy w posadzce 1.42 KNR 728/302/8 ( )*0,5 = 88,0 ( )*0,5*0,2 = 17,6 88,0 ~88,00 m2 17,6 ~17,60 m3 Uzupełnienie posadzki jednolitej cementowej 17,6 m KALKULACJA WYKONAWCY. Włączenie do istniejącej instalacji odcinków projektowanych 4 szt 1.44 KNR 402/506/1 Demontaż rurociągu stalowego o połączeniach spawanych, Fi mm 40 m 1.45 KNR 402/506/2 Demontaż rurociągu stalowego o połączeniach spawanych, Fi 20 mm 8 m 1.46 KNR 402/506/3 Demontaż rurociągu stalowego o połączeniach spawanych, Fi 25 mm 140 m 1.47 KNR 402/506/5 Demontaż rurociągu stalowego o połączeniach spawanych, Fi mm 110 m 1.48 KNR 402/506/6 Demontaż rurociągu stalowego o połączeniach spawanych, Fi mm 62 m 1.49 KNR 402/512/4 Demontaż zaworu o połączeniu gwintowanym przelotowego, Fi mm 3 szt 1.50 KNR 402/512/5 Demontaż zaworu o połączeniu gwintowanym przelotowego, Fi mm 4 szt 1.51 KNR 402/512/2 Demontaż zaworu o połączeniu gwintowanym grzejnikowego lub dwuzłączki, Fi mm 18 szt 1.52 KNR 402/520/2 Demontaż grzejnika żeliwnego członowego 14 kpl 1.53 KNR 404/1107/1 (1) Wywóz złomu z terenu rozbiórki, samochodem skrzyniowym na odległość do 1 km, z załadunkiem i wyładunkiem ręcznym, samochód do 5 t 1 t 1.54 KNR 404/1107/4 (1) Wywóz złomu z terenu rozbiórki, samochodem skrzyniowym na odległość do 1 km, nakłądy uzupełniające za każdy dalszy rozpoczęty 1 km odległości ponad 1 km, samochód do 5 t 1 t

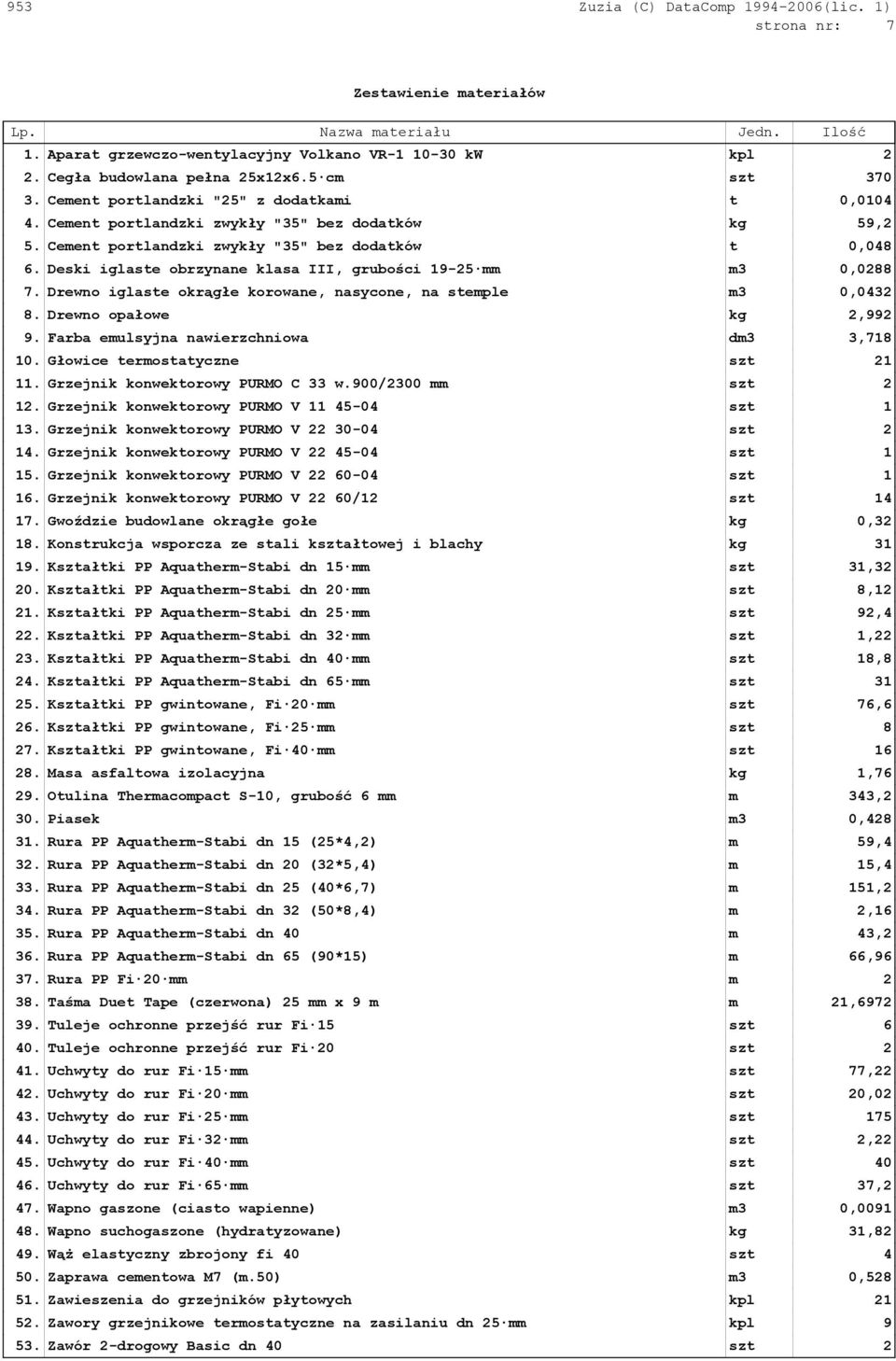

7 strona nr: 7 Zestawienie materiałów Lp. Nazwa materiału Jedn. Ilość 1. Aparat grzewczo-wentylacyjny Volkano VR kw kpl 2 2. Cegła budowlana pełna 25x12x6.5 cm szt Cement portlandzki "25" z dodatkami t 0, Cement portlandzki zwykły "35" bez dodatków kg 59,2 5. Cement portlandzki zwykły "35" bez dodatków t 0, Deski iglaste obrzynane klasa III, grubości mm m3 0, Drewno iglaste okrągłe korowane, nasycone, na stemple m3 0, Drewno opałowe kg 2, Farba emulsyjna nawierzchniowa dm3 3, Głowice termostatyczne szt Grzejnik konwektorowy PURMO C 33 w.900/2300 mm szt Grzejnik konwektorowy PURMO V szt Grzejnik konwektorowy PURMO V szt Grzejnik konwektorowy PURMO V szt Grzejnik konwektorowy PURMO V szt Grzejnik konwektorowy PURMO V 22 60/12 szt Gwoździe budowlane okrągłe gołe kg 0, Konstrukcja wsporcza ze stali kształtowej i blachy kg Kształtki PP Aquatherm-Stabi dn 15 mm szt 31, Kształtki PP Aquatherm-Stabi dn 20 mm szt 8, Kształtki PP Aquatherm-Stabi dn 25 mm szt 92,4 22. Kształtki PP Aquatherm-Stabi dn 32 mm szt 1, Kształtki PP Aquatherm-Stabi dn 40 mm szt 18,8 24. Kształtki PP Aquatherm-Stabi dn 65 mm szt Kształtki PP gwintowane, Fi 20 mm szt 76,6 26. Kształtki PP gwintowane, Fi 25 mm szt Kształtki PP gwintowane, Fi 40 mm szt Masa asfaltowa izolacyjna kg 1, Otulina Thermacompact S-10, grubość 6 mm m 343,2 30. Piasek m3 0, Rura PP Aquatherm-Stabi dn 15 (25*4,2) m 59,4 32. Rura PP Aquatherm-Stabi dn 20 (32*5,4) m 15,4 33. Rura PP Aquatherm-Stabi dn 25 (40*6,7) m 151,2 34. Rura PP Aquatherm-Stabi dn 32 (50*8,4) m 2, Rura PP Aquatherm-Stabi dn 40 m 43,2 36. Rura PP Aquatherm-Stabi dn 65 (90*15) m 66, Rura PP Fi 20 mm m Taśma Duet Tape (czerwona) 25 mm x 9 m m 21, Tuleje ochronne przejść rur Fi 15 szt Tuleje ochronne przejść rur Fi 20 szt Uchwyty do rur Fi 15 mm szt 77, Uchwyty do rur Fi 20 mm szt 20, Uchwyty do rur Fi 25 mm szt Uchwyty do rur Fi 32 mm szt 2, Uchwyty do rur Fi 40 mm szt Uchwyty do rur Fi 65 mm szt 37,2 47. Wapno gaszone (ciasto wapienne) m3 0, Wapno suchogaszone (hydratyzowane) kg 31, Wąż elastyczny zbrojony fi 40 szt Zaprawa cementowa M7 (m.50) m3 0, Zawieszenia do grzejników płytowych kpl Zawory grzejnikowe termostatyczne na zasilaniu dn 25 mm kpl Zawór 2-drogowy Basic dn 40 szt 2

8 strona nr: 8 Lp. Nazwa materiału Jedn. Ilość 54. Zawór grzejnikowy fi 25 na powrocie szt Zawór odcinający fi 40 szt Zawór Stromax 4117 M fi 25 szt Zawór Stromax 4117 M fi 32 szt Zawór Stromax 4117 M fi 40 szt Zestaw przyłączeniowy grzejnikowy 2-zaworowy kpl Złączka grzejnikowa mosiężna prosta M3090 Fi 15 mm szt Złączka grzejnikowa mosiężna prosta M3090 Fi 20 mm szt Żwir do betonów zwykłych wielofrakcyjny m3 0,128

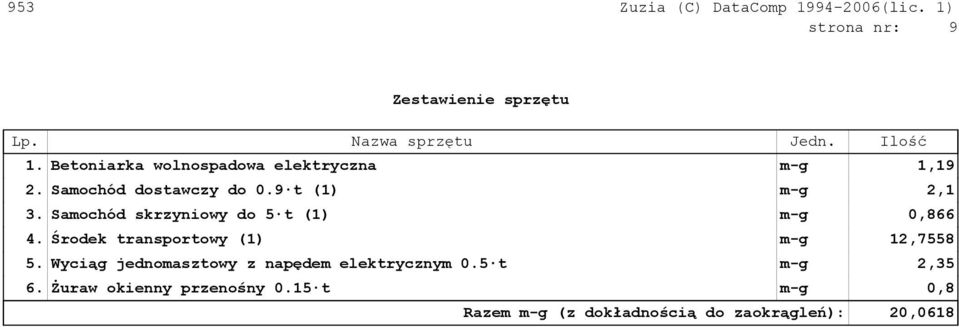

9 strona nr: 9 Zestawienie sprzętu Lp. Nazwa sprzętu Jedn. Ilość 1. Betoniarka wolnospadowa elektryczna m-g 1,19 2. Samochód dostawczy do 0.9 t (1) m-g 2,1 3. Samochód skrzyniowy do 5 t (1) m-g 0, Środek transportowy (1) m-g 12, Wyciąg jednomasztowy z napędem elektrycznym 0.5 t m-g 2,35 6. Żuraw okienny przenośny 0.15 t m-g 0,8 Razem m-g (z dokładnością do zaokrągleń): 20,0618
