1 OŚWIETLENIE LED DO OGRODNICTWA Neonica Growy LED strona 1

2 SPIS TREŚCI Jeśli nie lampa sodowa, to co? 4 W jaki sposób światło wpływa na wzrost roślin? 5 Rośliny widzą inaczej niż ludzkie oko. 6 Główne barwniki roślinne wykorzystywane przy fotosyntezie 7 Wpływ różnych długości fal na rośliny 8 Fitochromy PR i PFR 9 Wpływ światła 660 nm i 730 nm na wzrost 10 Wpływ światła daleko czerwonego 730 nm na rośliny 11 Zapotrzebowanie przykładowych roślin na światło 12 Proporcje kolorów diod a przeznaczenie 13 Sposoby montażu opraw Neonica Growy LED 14 Neonica Growy LED strona 2

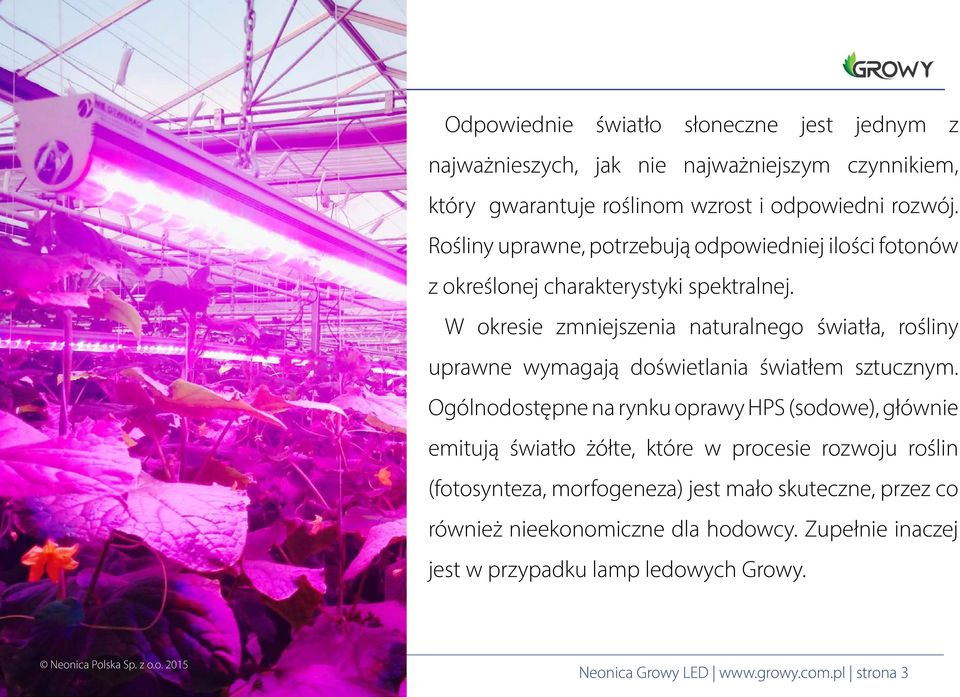

3 Odpowiednie światło słoneczne jest jednym z najważnieszych, jak nie najważniejszym czynnikiem, który gwarantuje roślinom wzrost i odpowiedni rozwój. Rośliny uprawne, potrzebują odpowiedniej ilości fotonów z określonej charakterystyki spektralnej. W okresie zmniejszenia naturalnego światła, rośliny uprawne wymagają doświetlania światłem sztucznym. Ogólnodostępne na rynku oprawy HPS (sodowe), głównie emitują światło żółte, które w procesie rozwoju roślin (fotosynteza, morfogeneza) jest mało skuteczne, przez co również nieekonomiczne dla hodowcy. Zupełnie inaczej jest w przypadku lamp ledowych Growy. Neonica Growy LED strona 3

4 Jeśli nie lampa sodowa, to co? Firma Neonica i jej oprawy LED Growy wychodzi na przeciw potrzebom. Nasze lampy ekonomicznie i efektywnie doświetlają rośliny uprawiane w szklarniach. Jakie korzyści zyskujemy, dzięki zastosowaniu technilogii LED? Drastyczne obniżenie zapotrzebowania na energię elektryczną (nawet do 80%) Zwiększenie wydajności upraw szklarniowych dzięki zastosowaniu diod w odpowiedniej długości fali i dostosowaniu charakterystyki spektralnej wymaganej przez rośliny (chlorofil a i b) Lepsza kontrola nad procesami fotosyntezy i morfogenezy Możliwość spersonalizowania lamp pod różne gatunki roślin Znaczne obniżenie temperatury otoczenia co zmniejsza zapotrzebowania na wodę i niweluje potrzebę dodatkowej wentylacji Neonica Growy LED strona 4

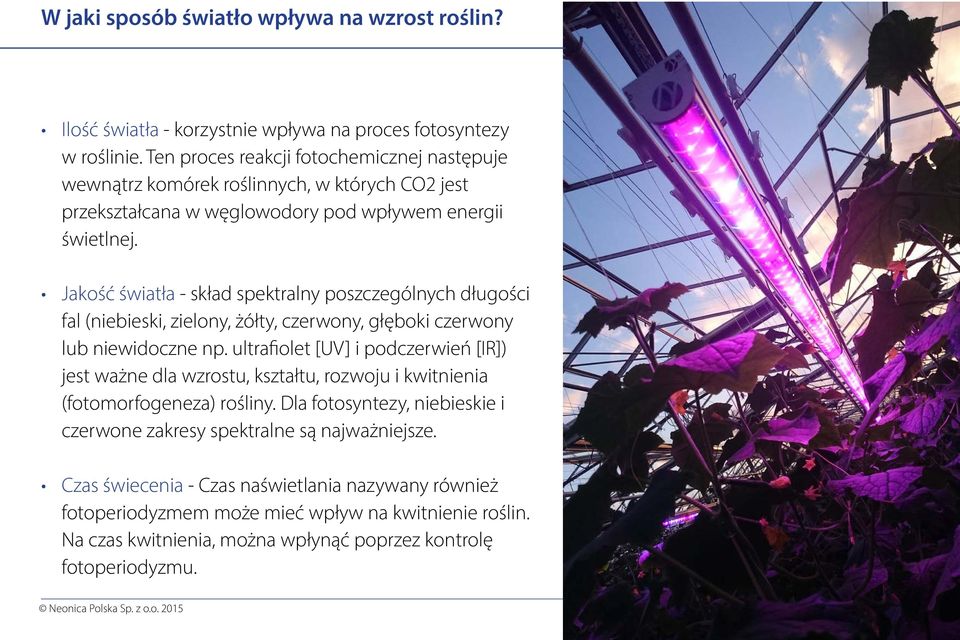

5 W jaki sposób światło wpływa na wzrost roślin? Ilość światła - korzystnie wpływa na proces fotosyntezy w roślinie. Ten proces reakcji fotochemicznej następuje wewnątrz komórek roślinnych, w których CO2 jest przekształcana w węglowodory pod wpływem energii świetlnej. Jakość światła - skład spektralny poszczególnych długości fal (niebieski, zielony, żółty, czerwony, głęboki czerwony lub niewidoczne np. ultrafiolet [UV] i podczerwień [IR]) jest ważne dla wzrostu, kształtu, rozwoju i kwitnienia (fotomorfogeneza) rośliny. Dla fotosyntezy, niebieskie i czerwone zakresy spektralne są najważniejsze. Czas świecenia - Czas naświetlania nazywany również fotoperiodyzmem może mieć wpływ na kwitnienie roślin. Na czas kwitnienia, można wpłynąć poprzez kontrolę fotoperiodyzmu. Neonica Growy LED strona 5

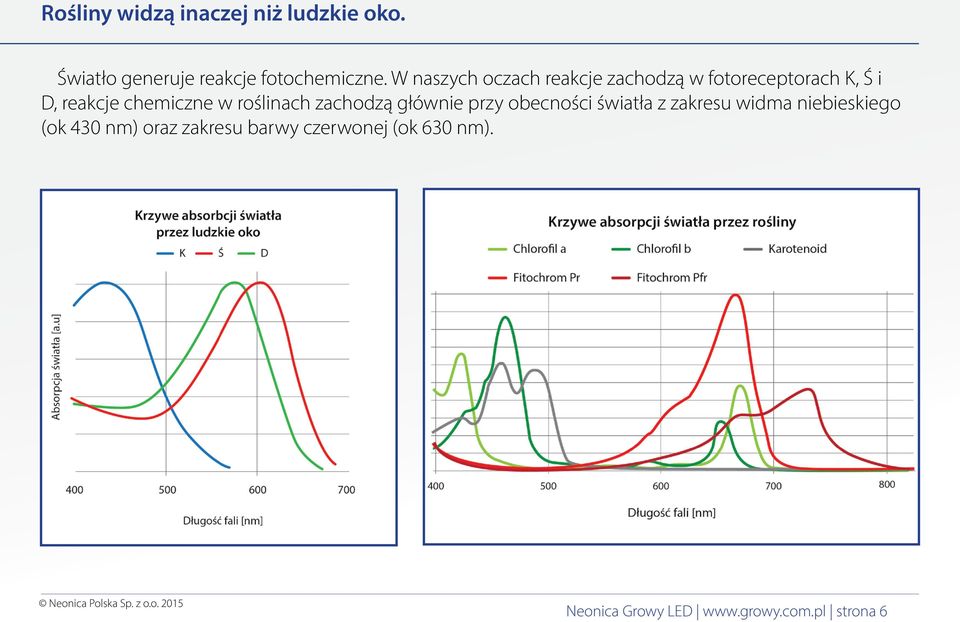

6 Rośliny widzą inaczej niż ludzkie oko. Światło generuje reakcje fotochemiczne. W naszych oczach reakcje zachodzą w fotoreceptorach K, Ś i D, reakcje chemiczne w roślinach zachodzą głównie przy obecności światła z zakresu widma niebieskiego (ok 430 nm) oraz zakresu barwy czerwonej (ok 630 nm). Neonica Growy LED strona 6

7 Główne barwniki roślinne wykorzystywane przy fotosyntezie Chlorofil a i b Jest głównie odpowiedzialne za fotosyntezę oraz określa obszar aktywny promieniowania PAR. Ich rolą jest wychwytywaniu kwantów światła i przekazywanie energii wzbudzenia do centrum reakcji fotoukładu. Maksimum absorpcji światła dla chlorofilu a przypada na długość fali 430 i 662 nm natomiast dla chlorofilu b 453 i 642 nm. Promieniowanie fotosyntetycznie czynne (PAR) Promieniowanie słoneczne, które może być zabsorbowane przez barwniki fotosyntetyczne na potrzeby fotosyntezy. Fitochromy Pr i Pfr Są to fotoreceptory używane przez rośliny w reakcji na światło lub jego brak. Maksymalna absorpcja przez te barwniki przypada na długości fal odpowiadające światłu czerwonemu (660 nm) oraz dalekiej czerwieni (730 nm). Fitochromy te wykorzystywane są przez rośliny do określenia czasu odpowiedniego do kwitnięcia poprzez określenie dnia i nocy. Karotenoidy Barwniki roślinne, występujące w chloroplastach i chromatoforach. Pełnią pomocniczą role w procesie fotosyntezy, ponieważ absorbują niebieski i fioletowy zakres promieniowania świetlnego, by przekazać energię stanu wzbudzenia na cząsteczkę chlorofilu. Karotenoidy, zabezpieczają przed reaktywnymi formami tlenu powstających podczas fotosyntezy (aktywność przeciwutleniająca). Neonica Growy LED strona 7

8 Wpływ różnych długości fal na rośliny Różne długości fal widma świetlnego, mają odmienny wpływ na zachowanie roślin. W tabeli poniżej przedstawiono wpływ kolejnych długości fal widma rozwój roślin. Długość fali [nm] Fotosynteza Późniejszy efekt Późniejszy efekt Późniejszy efekt Szkodliwe Szkodliwe Tak Tak Wzrost wegetatywny Trochę Wzrost wegetatywny Tak Wzrost wegetatywny Kwitnienie Pączkowanie Kiełkowanie Wzrost i budowa liści Kwitnienie >1000 Zamiana na ciepło Neonica Growy LED strona 8

9 Fitochromy PR i PFR Fitochromy PR i PFR Fitochromy PR (czerwony) i PFR (daleko czerwony), mają przede wszystkim wpływ na kiełkowanie, wzrost roślin, budowę liści i kwitnienie. Wpływ fotomorfogeniczny Efekty fotomorfogeniczne, kontrolowane są poprzez zastosowanie spektrum z pewną mieszanką 660nm i 730nm w celu stymulowania fitochromów PR i PFR. Neonica Growy LED strona 9

10 Wpływ światła 660 nm i 730 nm na wzrost Oświetlenie długością fali 660nm: Jeśli roślina jest oświetlona głównie światłem o długości fali, 660 nm czuje się jak oświetlona w słońcu i rośnie w tempie normalnym. Oświetlanie długością fali 730 nm Jeśli roślina jest oświetlana głównie przez długość fali 730 nm to wydaje jej się, że rośnie w cieniu innej rośliny, która zasłania jej słońce. Powoduje to zwiększony wzrost, aby uniknąć cienia, ale niekoniecznie towarzyszy temu wzrost biomasy. Neonica Growy LED strona 10

11 Wpływ światła daleko czerwonego 730 nm na rośliny Ze względu na wpływ PR i PFR, kwitnienie może być kontrolowane, aby dostosować czas do wymogów środowiskowych lub sezonowych. Tradycyjnie, rośliny ozdobne mają duże znaczenie gospodarcze. Czerwone i daleko czerwone światło pośredniczy w konwersji fitochromów, które kontrolują kwitnienie. Oświetlenie długością fali 730nm: Cykl od PR do PFR jest inicjowana przez czerwoną barwę światła [660nm], która reprezentuje światło dzienne. W okresie nocnym PFR jest przekształcany z ponownie do PR. Ta wsteczna konwersja, może być aktywnie wspomagana przez długość fali 730nm (far red). Dzięki temu, mamy kontrolę nad czasem kwitnienia, niezależnie od pory roku. Naturalne konwersji ze względu na wieczorne doświetlanie upraw Neonica Growy LED strona 11

12 Zapotrzebowanie przykładowych roślin na światło Roślina min µmol/m²s max µmol/m²s śr µmol/m²s Pomidor Pieprz Ogórek Storczyk Bromelia Anturium Kalanchoe (żyworódka) ,5 Chryzantema doniczkowa Róża doniczkowa Geranium Złocień ,5 Róża Lilia Eustoma Krasnolica (Alstroemeria) ,5 Orchidea cięta ,5 Frezja ,5 Gerbera ,5 Tulipan ,5 Neonica Growy LED strona 12

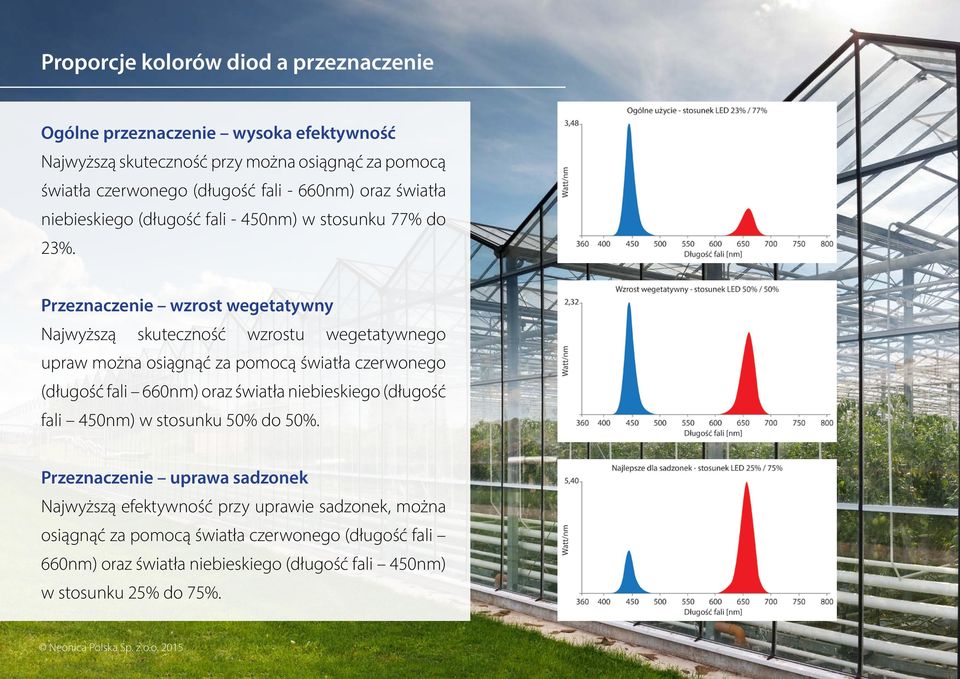

13 Proporcje kolorów diod a przeznaczenie Ogólne przeznaczenie wysoka efektywność Najwyższą skuteczność przy można osiągnąć za pomocą światła czerwonego (długość fali - 660nm) oraz światła niebieskiego (długość fali - 450nm) w stosunku 77% do 23%. Przeznaczenie wzrost wegetatywny Najwyższą skuteczność wzrostu wegetatywnego upraw można osiągnąć za pomocą światła czerwonego (długość fali 660nm) oraz światła niebieskiego (długość fali 450nm) w stosunku 50% do 50%. Przeznaczenie uprawa sadzonek Najwyższą efektywność przy uprawie sadzonek, można osiągnąć za pomocą światła czerwonego (długość fali 660nm) oraz światła niebieskiego (długość fali 450nm) w stosunku 25% do 75%. Neonica Growy LED strona 13

14 Sposoby montażu opraw Neonica Growy LED Górne oświetlanie jest stosowane w przypadku konwencjonalnych opraw. Rośliny są oświetlone od góry w sposób podobny do oświetlania światłem słonecznym. Wysokie zużycie energii i emisja ciepła opraw HPS, wymagają zastosowania wyższego punktu montażu. Przy zastosowaniu opraw Neonica Growy LED, lampy można zawiesić na znacznie niższych wysokościach, bez obaw o uszkodzenie roślin. Boczne oświetlenie, jest przeznaczone wyłącznie dla opraw wykorzystujących technologię LED. W tej metodzie montażu, źródło światła znajduje się pomiędzy roślinami. Zmniejsza to znacznie zacienienie liści w przeciwieństwie do opraw montowanych nad roślinami. Dzięki temu, zwiększa się ilość światła docierającego do dolnych partii liści, bez negatywnych skutków związanych ze zbyt wysoką temperaturą, jaką generują tradycyjne oprawy oświetleniowe HPS. Neonica Growy LED strona 14

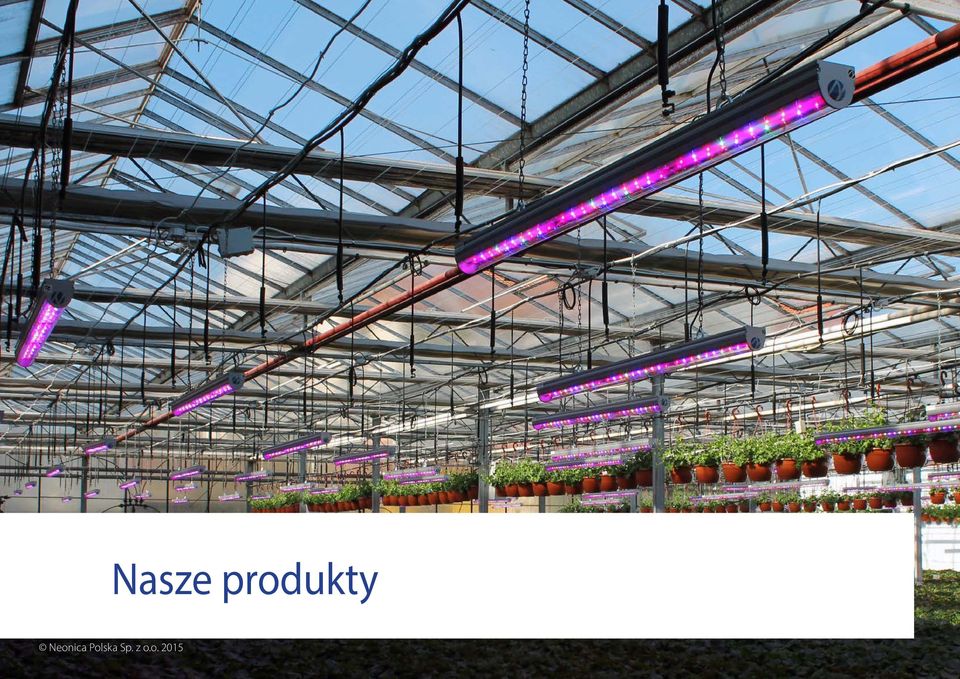

15 Nasze produkty Neonica Growy LED strona 15

16 GROWY LED 118 ZALETY: Znacznie przyspiesza wzrost roślin, dzięki starannie dobranej długości fali. Skraca czas wegetacji, kwitnienie, kiełkowania, wzrostu łodygi. Oszczędność energii, nawet do 80%. Znacznie zmniejsza emisję ciepła, co pozwala zawieszać oprawy bliżej roślin. Specjalnie selekcjonowane, wysokiej jakości diody LED firmy OSRAM. Solidna obudowa z anodowanego aluminum - zapewniająca doskonałe odprowadzanie ciepła, poprzez wymianę grawitacyjną (chłodzenie pasywne). Nowoczesny design oraz uchwyty umożliwiające łatwy montaż opraw w linii, bądź pojedynczo. Zaprojektowane i wyprodukowane w Polsce. TABELA µmol: PARAMETRY: Napięcie AC V / 50-60Hz Pobór mocy 30W Kąt świecenia 80 Ilość LED 18 szt Wymiary 480 x 73 x 72 mm Waga 2,9 kg Podłoże LED MCPCB (aluminium) Materiał obudowy anodowane aluminium Materiał klosza PC (poliwęglan) Klasa szczelności IP 42 h[m] Neonica Growy LED 118 śr [μmol/m2s] max [μmol/m2s] śr [(μmol/m2s)/w] max [(μmol/m2s)/w] 1 24,15 26,00 0,81 0,87 0,75 29,15 33,25 0,97 1,11 0,5 41,30 52,70 1,38 1,76 0,25 77,20 121,35 2,57 4,05 WYMIARY: Neonica Growy LED strona 16

17 GROWY LED 218 ZALETY: Znacznie przyspiesza wzrost roślin, dzięki starannie dobranej długości fali. Skraca czas wegetacji, kwitnienie, kiełkowania, wzrostu łodygi. Oszczędność energii, nawet do 80%. Znacznie zmniejsza emisję ciepła, co pozwala zawieszać oprawy bliżej roślin. Specjalnie selekcjonowane, wysokiej jakości diody LED firmy OSRAM. Solidna obudowa z anodowanego aluminum - zapewniająca doskonałe odprowadzanie ciepła, poprzez wymianę grawitacyjną (chłodzenie pasywne). Nowoczesny design oraz uchwyty umożliwiające łatwy montaż opraw w linii, bądź pojedynczo. Zaprojektowane i wyprodukowane w Polsce. TABELA µmol: PARAMETRY: Napięcie AC V / 50-60Hz Pobór mocy 30W Kąt świecenia 80 Ilość LED 18 pcs WYMIARY 480 x 73 x 72 mm Waga 2,9 kg Podłoże LED MCPCB (aluminium) Materiał obudowy anodowane aluminium Materiał klosza PC (poliwęglan) Klasa szczelności IP 42 h[m] Neonica Growy LED 118 śr [μmol/m2s] max [μmol/m2s] śr [(μmol/m2s)/w] max [(μmol/m2s)/w] 1 48,30 52,00 0,81 0,87 0,75 58,30 66,50 0,97 1,11 0,5 82,60 105,40 1,38 1,76 0,25 154,40 242,70 2,57 4,05 WYMIARY: Neonica Growy LED strona 17

18 GROWY LED 318 ZALETY: Znacznie przyspiesza wzrost roślin, dzięki starannie dobranej długości fali. Skraca czas wegetacji, kwitnienie, kiełkowania, wzrostu łodygi. Oszczędność energii, nawet do 80%. Znacznie zmniejsza emisję ciepła, co pozwala zawieszać oprawy bliżej roślin. Specjalnie selekcjonowane, wysokiej jakości diody LED firmy OSRAM. Solidna obudowa z anodowanego aluminum - zapewniająca doskonałe odprowadzanie ciepła, poprzez wymianę grawitacyjną (chłodzenie pasywne). Nowoczesny design oraz uchwyty umożliwiające łatwy montaż opraw w linii, bądź pojedynczo. Zaprojektowane i wyprodukowane w Polsce. TABELA µmol: PARAMETRY: Napięcie AC V / 50-60Hz Pobór mocy 30W Kąt świecenia 80 Ilość LED 18 pcs WYMIARY 480 x 73 x 72 mm Waga 2,9 kg Podłoże LED MCPCB (aluminium) Materiał obudowy anodowane aluminium Materiał klosza PC (poliwęglan) Klasa szczelności IP 42 h[m] Neonica Growy LED 118 śr [μmol/m2s] max [μmol/m2s] śr [(μmol/m2s)/w] max [(μmol/m2s)/w] 1 64,40 69,33 0,81 0,87 0,75 77,73 88,67 0,97 1,11 0,5 110,13 140,53 1,38 1,76 0,25 205,87 323,60 2,57 4,05 WYMIARY: Neonica Growy LED strona 18

19 GROWY LED 154 ZALETY: Znacznie przyspiesza wzrost roślin, dzięki starannie dobranej długości fali. Skraca czas wegetacji, kwitnienie, kiełkowania, wzrostu łodygi. Oszczędność energii, nawet do 80%. Znacznie zmniejsza emisję ciepła, co pozwala zawieszać oprawy bliżej roślin. Specjalnie selekcjonowane, wysokiej jakości diody LED firmy OSRAM. Solidna obudowa z anodowanego aluminum - zapewniająca doskonałe odprowadzanie ciepła, poprzez wymianę grawitacyjną (chłodzenie pasywne). Nowoczesny design oraz uchwyty umożliwiające łatwy montaż opraw w linii, bądź pojedynczo. Zaprojektowane i wyprodukowane w Polsce. TABELA µmol: PARAMETRY: Napięcie AC V / 50-60Hz Pobór mocy 100W Kąt świecenia 80 Ilość LED 54 pcs WYMIARY 725 x 138 x 78 mm Waga 4,5 kg Podłoże LED MCPCB (aluminium) Materiał obudowy anodowane aluminium Materiał klosza szkło hartowane (bezpieczne) Klasa szczelności IP 64 h[m] Neonica Growy LED 118 śr [μmol/m2s] max [μmol/m2s] śr [(μmol/m2s)/w] max [(μmol/m2s)/w] 1 84,32 89,26 0,84 0,89 0,75 112,77 124,09 1,13 1,24 0,5 187,80 249,63 1,88 2,50 0,25 400,57 761,96 4,01 7,62 WYMIARY: Neonica Growy LED strona 19

20 GROWY LED 254 ZALETY: Znacznie przyspiesza wzrost roślin, dzięki starannie dobranej długości fali. Skraca czas wegetacji, kwitnienie, kiełkowania, wzrostu łodygi. Oszczędność energii, nawet do 80%. Znacznie zmniejsza emisję ciepła, co pozwala zawieszać oprawy bliżej roślin. Specjalnie selekcjonowane, wysokiej jakości diody LED firmy OSRAM. Solidna obudowa z anodowanego aluminum - zapewniająca doskonałe odprowadzanie ciepła, poprzez wymianę grawitacyjną (chłodzenie pasywne). Nowoczesny design oraz uchwyty umożliwiające łatwy montaż opraw w linii, bądź pojedynczo. Zaprojektowane i wyprodukowane w Polsce. TABELA µmol: PARAMETRY: Napięcie AC V / 50-60Hz Pobór mocy 200W Kąt świecenia 80 Ilość LED 108 pcs WYMIARY 1420 x 138 x 78 mm Waga 8,4 kg Podłoże LED MCPCB (aluminium) Materiał obudowy anodowane aluminium Materiał klosza szkło hartowane (bezpieczne) Klasa szczelności IP 64 h[m] Neonica Growy LED 118 śr [μmol/m2s] max [μmol/m2s] śr [(μmol/m2s)/w] max [(μmol/m2s)/w] 1 168,65 178,52 0,84 0,89 0,75 225,54 248,18 1,13 1,24 0,5 375,61 499,26 1,88 2,50 0,25 801, ,91 4,01 7,62 WYMIARY: Neonica Growy LED strona 20

21 GROWY LED 354 ZALETY: Znacznie przyspiesza wzrost roślin, dzięki starannie dobranej długości fali. Skraca czas wegetacji, kwitnienie, kiełkowania, wzrostu łodygi. Oszczędność energii, nawet do 80%. Znacznie zmniejsza emisję ciepła, co pozwala zawieszać oprawy bliżej roślin. Specjalnie selekcjonowane, wysokiej jakości diody LED firmy OSRAM. Solidna obudowa z anodowanego aluminum - zapewniająca doskonałe odprowadzanie ciepła, poprzez wymianę grawitacyjną (chłodzenie pasywne). Nowoczesny design oraz uchwyty umożliwiające łatwy montaż opraw w linii, bądź pojedynczo. Zaprojektowane i wyprodukowane w Polsce. TABELA µmol: PARAMETRY: Napięcie AC V / 50-60Hz Pobór mocy 300W Kąt świecenia 80 Ilość LED 162 pcs WYMIARY 1420 x 138 x 78 mm Waga 8,5 kg Podłoże LED MCPCB (aluminium) Materiał obudowy anodowane aluminium Materiał klosza szkło hartowane (bezpieczne) Klasa szczelności IP 64 h[m] Neonica Growy LED 118 śr [μmol/m2s] max [μmol/m2s] śr [(μmol/m2s)/w] max [(μmol/m2s)/w] 1 224,30 237,43 0,74 0,79 0,75 299,96 330,07 0,99 1,10 0,5 499,56 664,01 1,67 2,21 0, , ,80 3,55 6,76 WYMIARY: Neonica Growy LED strona 21
