1 LCPP: Laboratorium Centralne PREFECTURE DE POLICE 39 bis, rue de Dantzig Paris Tel prefpol.dlc@interieur.gouv.fr strona internetowa POLE MESURE PHYSIQUES ET SCIENCES DE L INCENDIE SECTION ESSAIS DE CONFORMITE ET EXAMEN DE MATERIELS PROTOKÓŁ KLASYFIKACYJNY REAKCJI MATERIAŁU NA OGIEŃ określony artykułem 5 Rozporządzenia z dnia 21 listopada 2002 Ważny 5 lat licząc od daty wydania Protokół klasyfikacyjny nr 11/618 i aneks na 5 stronach Materiał przedstawiony przez: DICKSON SAINT CLAIR 415, Avenue de Savoie SAINT CLAIR DE LA TOUR Nazwa handlowa SUNBLOCK Krótki opis Tkanina poliestrowa powlekana dwustronnie PVC Grubość całkowita bliska 0.65 milimetra Ciężar całkowity na metr kwadratowy: około 860 gramów Kolory: zróżnicowane Jedna strona lekko drobnoziarnista, druga strona gładsza Raport badań nr nr 11/618 z 30 maja 2011 Rodzaj badań Spalanie palnikiem elektrycznym, Klasyfikacja M 2 Trwałość klasyfikacji : nie jest limitowana z góry zważywszy na kryteria wynikające z badań opisanych w dołączonym raporcie Protokół ten zaświadcza jedynie cechy charakterystyczne próbki poddanej badaniom i nie przesądza o cechach charakterystycznych wyrobów pokrewnych. Nie stanowi zatem zaświadczenia wyrobów w rozumieniu artykułu L kodeksu konsumpcji i ustawy z dnia 3 czerwca Kierownik Techniczny Jean Pierre ORAZY. Z upoważnienia Dyrektora, Kierownika Wydziału Pomiarów Fizycznych oraz Nauk Pożarowych Patrick PINEAU Uwaga: Zezwala się jedynie na przedruk całkowity albo kserokopię niniejszego protokołu klasyfikacyjnego lub razem protokołu klasyfikacyjnego i załączonego raportu z badań.

21 listopada 2002 Ważny 5 lat licząc od daty wydania Protokół klasyfikacyjny nr 11/618 i aneks na 5 stronach Materiał przedstawiony przez: DICKSON SAINT CLAIR 415, Avenue de Savoie 38110 SAINT CLAIR

2 LCPP: Laboratorium Centralne PREFECTURE DE POLICE 39 bis, rue de Dantzig Paris Tel prefpol.dlc@interieur.gouv.fr strona internetowa POLE MESURE PHYSIQUES ET SCIENCES DE L INCENDIE SECTION ESSAIS DE CONFORMITE ET EXAMEN DE MATERIELS 1/5 1. CEL PRÓBY PROTOKÓŁ KLASYFIKACYJNY REAKCJI MATERIAŁU NA OGIEŃ określony artykułem 5 Rozporządzenia z dnia 21 listopada 2002 Ważny 5 lat licząc od daty wydania Aneksy Próby do których odnosi się niniejszy protokół z badań o tym samym numerze mają na celu określenie klasyfikacji reakcji na ogień materiałów, zgodnie z artykułem 3 i aneksem 2 Rozporządzenia Ministra Spraw Wewnętrznych, Bezpieczeństwa Wewnętrznego i lokalnych praw z 21 listopada 2002 (J.O. z 31 grudnia 2002) zmodyfikowanych. 2. POCHODZENIE ORAZ CHARAKTERYSTYKI PRÓBEK 2.1. PRODUCENT DICKSON SAINT CLAIR 415 AVENUE DE SAVOIE SAINT CLAIR DE LA TOUR 2.2. DYSTRYBUTOR nie podano 2.3. MARKA HANDLOWA SUNBLOCK Protokół klasyfikacyjny nr 11/618

CEL PRÓBY PROTOKÓŁ KLASYFIKACYJNY REAKCJI MATERIAŁU NA OGIEŃ określony artykułem 5 Rozporządzenia z dnia 21 listopada 2002 Ważny 5 lat licząc od daty wydania Aneksy Próby do których odnosi się

3 2/ Charakterystyki poświadczone przez zleceniodawcę Nośnik poliestrowy pokryty PVC uplastycznionym Warstwa wierzchnia : lakier Skład : lakier akrylowy (na dwóch stronach) Nośnik: Typ: nośnik poliestrowy splot 7,4 x 7,6 Masa na metr kwadratowy : 175 gramów Powlekanie: Typ: PVC uplastycznione (2 warstwy na stronę) Masa całkowita na metr kwadratowy : 685 gramów Masa całkowita na metr kwadratowy : 860 gramów Grubość całkowita: 0.65 milimetra Przedstawione kolory : biały, beżowy i piaskowy Technika trudno zapalności : powlekanie Referencja produktu trudno zapalnego : środki zmniejszające palność Materiał zmywalny 2.5. Charakterystyki stwierdzone przez laboratorium Tkanina uplastyczniona powlekana o grubości bliskiej 0.65 milimetra Masa na metr kwadratowy: około 860 gramów Kolory : biały, beżowy, piaskowy Jedna strona lekko drobnoziarnista, druga strona gładsza Próbki przedłożone 18 maja 2011 Próby wykonane 30 maja Warunki prób i rezultaty Warunki : strona 3 Rezultaty: strona 4 Obserwacje: strona 5

splot 7,4 x 7,6 Masa na metr kwadratowy : 175 gramów Powlekanie: Typ: PVC uplastycznione (2 warstwy na stronę) Masa całkowita na metr kwadratowy : 685 gramów Masa całkowita na metr kwadratowy : 860

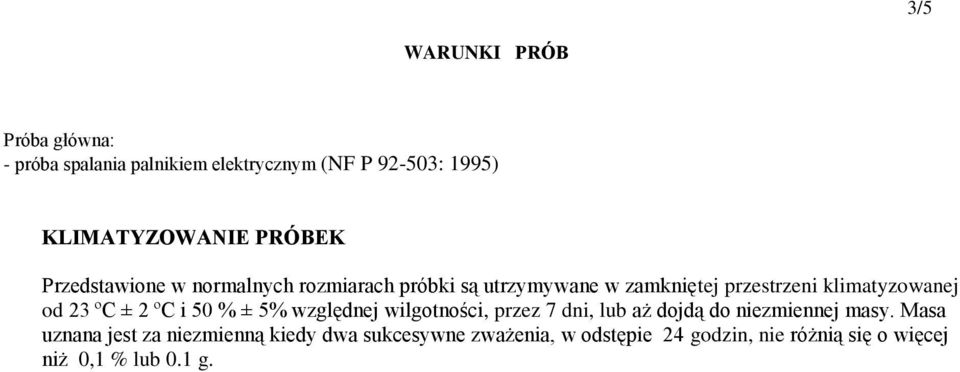

4 3/5 WARUNKI PRÓB Próba główna: - próba spalania palnikiem elektrycznym (NF P : 1995) KLIMATYZOWANIE PRÓBEK Przedstawione w normalnych rozmiarach próbki są utrzymywane w zamkniętej przestrzeni klimatyzowanej od 23 ºC ± 2 ºC i 50 % ± 5% względnej wilgotności, przez 7 dni, lub aż dojdą do niezmiennej masy. Masa uznana jest za niezmienną kiedy dwa sukcesywne zważenia, w odstępie 24 godzin, nie różnią się o więcej niż 0,1 % lub 0.1 g.

23 ºC ± 2 ºC i 50 % ± 5% względnej wilgotności, przez 7 dni, lub aż dojdą do niezmiennej masy.

5 4/5 REZULTATY PRÓB palnikiem elektrycznym Charakterystyki próbek Próbka nr 01/EC944: masa: 92,8 gramów, rozmiary: 180 milimetrów x 600 milimetrów, grubość: 0.65 milimetra: kolor beżowy, strona drobnoziarnista, kierunek 1 Próbka nr 01/EC945: masa: 92.7 gramów, rozmiary: 180 milimetrów x 600 milimetrów, grubość: 0.65 milimetra, kolor biały, strona drobnoziarnista Próbka nr 01/EC946: masa: 92.0 gramów, rozmiary: 180 milimetrów x 600 milimetrów, grubość: 0.65 milimetra, kolory: piaskowy, strona gładka Próbka nr 01/ EC947: masa: 92.9 gramów, rozmiary : 180 milimetrów x 600 milimetrów, grubość: 0.65 milimetra, kolor beżowy, strona gładka, kierunek 2 Referencja próbek 01/EC944 01/EC945 01/EC946 01/ EC947 Ekspozycja na palniku Zapalenie w nic nic nic nic elektrycznym (sekundy) Wygaszenie w (sekundy) Długości płomieni w mm nic nic nic nic Odpad kropli i/lub szczątków palących się nic nic nic nic Odpad kropli nie palących się nic nic nic nic Strefa zapłonu nic nic nic nic Emisja dymów szare szare szare szare Emisja cząstek nic nic nic nic Dodanie płomienia Zapalenie w zapalającego po 20 (sekundy) sekundach Wygaszenie w (sekundy) 126,3 84,2 144,2 255,7 Długości płomieni w mm Odpad kropli i/lub szczątków palących się nic nic nic nic Odpad kropli nie palących się nic nic nic nic Strefa zapłonu nic nic nic nic Emisja dymów czarne czarne czarne czarne Emisja cząstek tak tak tak tak Maksymalna szerokość zniszczonego obszaru między 450 a 600 mm Długość obszaru całkowicie zniszczonego lub zwęglonego w mm Średnia wartość maksymalnych szerokości zniszczonych między 450 a 600 mm Średnia wartość długości całkowicie zniszczonych lub zwęglonych 212 mm

65 milimetra, kolor biały, strona drobnoziarnista Próbka nr 01/EC946: masa: 92.0 gramów, rozmiary: 180 milimetrów x 600 milimetrów, grubość: 0.

6 5/5 5. OBSERWACJE DOTYCZĄCE PRÓB Pod wpływem działania palnika elektrycznego i płomienia zapalającego, tkaniny lekko falują, zapalają się, zwęglają i dziurawią. Czas trwania zapalenia jest większy niż 5 sekund. Średnia długość zniszczenia próbek jest mniejsza od 350 milimetrów. Podczas prób, nie zaobserwowano odpadu kropli ani kropli palących się bądź nie. Kierownik Techniczny Jean-Pierre ORAZY Z upoważnienia Dyrektora, Kierownika Wydziału Pomiarów Fizycznych oraz Nauk Pożarowych Patrick PINEAU

zapalają się, zwęglają i dziurawią. Czas trwania zapalenia jest większy niż 5 sekund.
