1 MINISTERSTWO OBRONY NARODOWEJ INSPEKTORAT WSPARCIA SIŁ ZBROJNYCH WOJSKOWY OŚRODEK BADAWCZO-WDROŻENIOWY SŁUŻBY MUNDUROWEJ WOJSKOWA DOKUMENTACJA TECHNICZNO - TECHNOLOGICZNA Ubranie zimowe czołgisty warsztatowca z podpinką Wzór 602/MON Po KZ 2/2013; KZ A.2/2014; KZ 3/2015; KZ 1A/2015, KZ 5/2018 Za zgodność Arkusz uzgodnień na stronie 2. Niniejsza Dokumentacja jest własnością Skarbu Państwa, reprezentowanego przez Ministra Obrony Narodowej. Żadna część dokumentacji nie może być rozpowszechniana bez zgody Komendanta WOBWSM.

2 2 Arkusz uzgodnień tylko w dokumentacji oryginalnej

3 3 Spis treści ARKUSZ UZGODNIEŃ TYLKO W DOKUMENTACJI ORYGINALNEJ FOTOGRAFIE WYROBU PRZEDMIOT DOKUMENTACJI OPIS OGÓLNY WYROBU WYMAGANIA TECHNICZNE WYKAZ MATERIAŁÓW ZASADNICZYCH I DODATKÓW RODZAJE SZWÓW I ŚCIEGÓW MASZYNOWYCH DOPUSZCZALNE SZTUKOWANIE ELEMENTÓW TABELA KLASYFIKACJI WIELKOŚCI ZESTAWIENIE ELEMENTÓW SKŁADOWYCH OPIS WYKONANIA CECHOWANIE, SKŁADANIE I PAKOWANIE ROZMIESZCZENIE CECH DOSTAWCY SKŁADANIE PAKOWANIE ZASADY ODBIORU TRYB OCENY ZGODNOŚCI NADZÓR NAD WYROBEM POSTANOWIENIA OGÓLNE BADANIA ZDAWCZO-ODBIORCZE BADANIA OKRESOWE BADANIA TYPU ZAKRES, WYMAGANIA I METODY BADAŃ WZÓR WYROBU GWARANCJA NA WYRÓB RYSUNKI TECHNICZNE TABELA WYMIARÓW WYROBU GOTOWEGO TABELA WYMIARÓW STAŁYCH I POMOCNICZYCH ARKUSZ EWIDENCJI WPROWADZONYCH ZMIAN TYLKO W DOKUMENTACJI ORYGINALNEJ. 44 ZAŁĄCZNIK A ( NORMATYWNY ) ZESTAWIENIE PODSTAWOWYCH WSKAŹNIKÓW TECHNOLOGICZNO- UŻYTKOWYCH DLA DODATKÓW KONFEKCYJNYCH

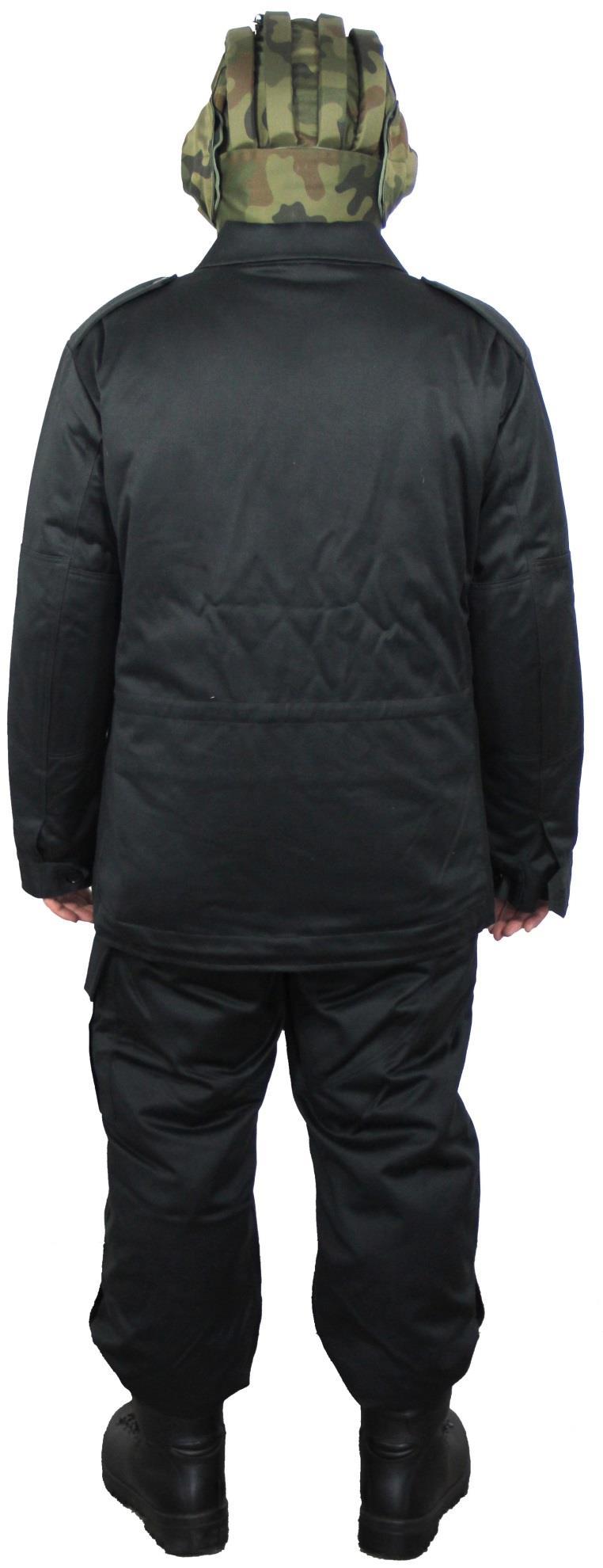

4 4 1 Fotografie wyrobu Fotografia 1 Fotografia 2

5 5 2 Przedmiot dokumentacji Przedmiotem dokumentacji są wymagania techniczno-użytkowe dla ubrania zimowego czołgisty warsztatowca z podpinką Wzór 602/MON. 3 Opis ogólny wyrobu Kurtka Przód kurtki z zapięciem krytym jednorzędowym. W zapięciu po lewej stronie przodu wykonana kieszeń wewnętrzna. Kołnierz wykładany, na stójce. Tył kurtki jednoczęściowy. Kurtka w pasie z regulacją obwodu, kieszenie skośne cięte, z listewkami, zapinane kryto na l guzik. Rękawy dwuczęściowe z naszytymi nałokietnikami, u dołu wykończone mankietem, zapinanym na guzik. W szwie łokciowym u dołu wszyty klin, tworzący rozporek. W dół kurtki wciągnięty sznurek służący do regulacji obwodu. Na prawym przodzie podszewki naszyte trzy kieszenie, zapinane na guziki. W dole podszewki wykonana zakładka, z której tworzy się mieszek. W wewnętrznych krawędziach obłożeń przodu wyszyte dziurki bieliźniane służące do przymocowania podpinki. W szyjce, w dole kurtki i w dole rękawów umieszczone zostały zapinki do przymocowania od strony wewnętrznej podpinki. Spodnie Spodnie długie, przód spodni z wszywanym paskiem. W pasek przodu wszyte podtrzymywacze z klamerkami do przypinania szelek. Rozporek przodu i rozporki w szwach bocznych zapinane na guziki. Tył spodni z zaszewkami, odszyty paskiem. W pasek z tyłu wpuszczony karczek z podtrzymywaczem szelek. W kroku i w tyle umieszczono wzmocnienia. Na boku lewej nogawki, naszyta kieszeń z przegródkami i patką zapinaną kryto na dwa guziki. Od strony wewnętrznej paska przyszyte guziki do przypinania podpinki. Doły nogawek obrzucone i podwinięte, ściągnięte gumą. W szwach bocznych u dołu wykonane rozporki i zapinki, zapinane na guziki. W dolnej części nogawek umieszczone zapinki do przypinania podpinki. Podpinka do kurtki Podpinka do kurtki z rękawami długimi, w pachach kliny z tkaniny zasadniczej. Podpinka lamowana w koło taśmą. W przodach przy szyjce, w dole bluzy i rękawach przyszyte guziki do przypinania podpinki do kurtki. Szwy boków, barków i rękawów zszyte maszyną jednoigłową i lamowane taśmą. Podpinka do spodni Podpinka do spodni, w przodzie z rozporkiem lamowanym taśmą. W górnej części nogawek tylnych zaszewki. W kroku kliny z tkaniny zasadniczej. Szwy boczne i wewnętrzne nogawek zszyte maszyną jednoigłową i lamowane taśmą. Górna część spodni wszyta w pasek z tkaniny zasadniczej, w pasku wyszyte 6 dziurek. Dół nogawek lamowany, w dole nogawek przyszyte po dwa guziki do przypinania podpinki. 4 Wymagania techniczne Do wykonania obowiązują: Wojskowa Dokumentacja Techniczno-Technologiczna wyrobu, zatwierdzony wzór, specyfikacje techniczne materiałów zasadniczych i dodatków wg wymagań określonych w tablicy Wykaz materiałów zasadniczych i dodatków Zestawienie podstawowych materiałów zasadniczych i dodatków przedstawiono w tablicy 1.

6 6 Tablica 1 Lp. Nazwa materiału Typ, rodzaj, charakterystyka materiału Wymagania wg 1 Tkanina zasadnicza 2 Tkanina podszewkowa tkanina drelichowa artykuł US-18/E37 barwiona na kolor czarny z wykończeniem wodoodpornym tkanina podszewkowa artykuł PS-1/90/140 barwiona na kolor czarny PWT 01-03:2006 WPZM 01-03/A3:2006 PWT 01-03:1998 Załącznik B WPZM 01-03/B: Układ ocieplający artykuł 329 w kolorze czarnym WT 4 Układ ocieplający artykuł 328 w kolorze czarnym WT 5 Wkład odzieżowy 6 Wkład odzieżowy 7 8 Nici odzieżowe do przeszyć zewnętrznych Nici odzieżowe do przeszyć wewnętrznych tkany wkład odzieżowy typu Załącznika A, tablica A.1 artykuł 45706/90 EL16 w kolorze szarym tkany wkład odzieżowy typu Załącznika A, tablica A.2 artykuł 45001/90/92 XL12 w kolorze czarnym nici rdzeniowe bawełniano-poliestrowe o masie liniowej 70±10 tex i minimalnej średniej sile zrywającej 26 N, w kolorze tkaniny zasadniczej PN-ISO 1139:1998 nici z włókien poliestrowych odcinkowych o masie PN-EN 12590:2002 liniowej 40±5 tex i minimalnej średniej sile zrywającej 11,5 N, w kolorze tkaniny zasadniczej 9 Taśma konfekcyjna taśma o szerokości 10 mm w kolorze czarnym 10 Taśma taśma o szerokości 30 mm w kolorze białym 11 Taśma konfekcyjna taśma o szerokości 15 mm w kolorze czarnym 12 Taśma wieszakowa taśma o szerokości 6 mm w kolorze czarnym 13 Taśma konfekcyjna taśma o szerokości 25 mm w kolorze czarnym 14 Taśma konfekcyjna taśma o szerokości 13 mm w kolorze czarnym 15 Taśma elastyczna 16 Taśma elastyczna 17 Guziki odzieżowe 18 Guziki odzieżowe taśma elastyczna-guma o szerokości 35 mm w kolorze czarnym taśma elastyczna szelkowa o szerokości 35 mm w kolorze czarnym poliestrowe, czterootworowe, w kolorze czarnym (barwione w masie) o średnicy 20 mm poliestrowe, czterootworowe, w kolorze czarnym (barwione w masie) o średnicy 17 mm specyfikacji technicznej producenta Załącznika A, tablica A.3 Załącznika A, tablica A.5 18 Ramki metalowe ramki niklowane Załącznika A, tablica A.4 19 Sznurek 20 Wszywki sznurek bawełniany o średnicy 5 mm w kolorze czarnym firmowa informacyjna z wielkością wyrobu informacyjna ze sposobem konserwacji specyfikacji technicznej producenta punktu 7 niniejszej dokumentacji 4.2 Rodzaje szwów i ściegów maszynowych Zestawienie podstawowych szwów i ściegów stosowanych w wykonaniu wyrobu przedstawiono w tablicy 2. Szwy oznaczono wg PN-P-84501:1983 Wyroby konfekcyjne Szwy - Klasyfikacja i oznaczenia, ściegi wg PN-P-84502:1983 Wyroby konfekcyjne - Ściegi - Klasyfikacja i oznaczenia.

7 7 Tablica 2 Lp. Szwy zgodnie z PN-83/P-84501, Ściegi zgodnie z PN-83/P / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / Wymagane gęstości ściegów: stebnowych; ściegów / 1 dm, overlockowych; ściegów / 1 dm, dziurki odzieżowe ściegów / 1 dm, dziurki bieliźniane; ściegów / 1 dm. Wszystkie szwy stebnowe na początku i końcu zamocować celem zabezpieczenia przed pruciem. Szwy stebnowe 2 igłowe o rozstawie 6,4mm. Zamiennie dopuszcza się wykonanie przeszyć stebnowych 2 igłowych o rozstawie 4,8mm.

8 8 W kurtce: kołnierz przy styku z obłożeniem, górę rozporków w rękawach, rogi kieszeni bocznych, doły obłożeń przy styku ze stebnówką tunelu dołu, listwę przodu lewego między dziurkami, mocowanie podszewki do szwu barkowego i łokciowego zamocować ryglem maszynowym. W spodniach: podtrzymywacze pasa, ściągacze obwodu pasa, otwory kieszeni, listewkę rozporka między dziurkami, górę naszycia kieszeni bocznych i stebnówek pionowych, patkę kieszeni nakładanej między dziurkami zamocować ryglem maszynowym. 4.3 Dopuszczalne sztukowanie elementów W wyrobie nie dopuszcza się sztukowania elementów. 4.4 Tabela klasyfikacji wielkości W zależności od wzrostu i obwodu klatki piersiowej rozróżnia się wielkości podane w tablicy 3. Tablica 3 Wymiary w centymetrach Wzrost Obwód klatki piersiowej X 163 X X 166 X 168 X X 171 X X 174 X 176 X X 179 X X 182 X 184 X X 187 X X 190 X Razem 19 wielkości 5 Zestawienie elementów składowych Zestawienie elementów składowych przedstawiono w tablicach: 4.

9 9 Tablica 4 Lp. Rodzaj materiału Nazwa elementu składowego Ilość elementów Zestawienie elementów składowych kurtki 1 tył 1 2 przód 2 3 rękaw wierzchni 2 4 rękaw spodni 2 5 nałokietnik rękawa wierzchniego 2 6 nałokietnik rękawa spodniego 2 7 mankiet 2 8 kołnierz wierzchni 1 9 kołnierz spodni 1 10 Tkanina stójka kołnierza wierzchniego 1 11 zasadnicza stójka kołnierza spodniego 1 12 listewka kieszeni bocznej 2 13 zapinka kieszeni bocznej 2 14 obłożenie przodu 2 15 listwa krytego zapięcia przodu lewego 1 16 naramienniki 4 17 klin dołu rękawa 2 18 zapinki do podpinki 3 19 klin rękawa wierzchniego do podpinki 2 20 klin rękawa spodniego do podpinki 2 Razem elementów 39 1 tył 1 2 przód 2 3 Podszewka worki kieszeni bocznej 4 4 bawełniana kieszenie nakładane z mieszkami 2 5 kieszeń nakładana 1 6 worki kieszeni wewnętrznej 2 Razem elementów 12 1 wkład kołnierza wierzchniego 1 2 Wkład odzieżowy wkład stójki kołnierza wierzchniego 1 typu artykuł 3 wkład obłożenia przodu /90 EL 16 4 naramiennik wierzchni 2 Razem elementów 6 1 Wkład odzieżowy wkład kołnierza spodniego 1 2 typu artykuł wkład stójki kołnierza spodniego /90/92 XL 12 wkład w końce kołnierza spodniego 2 Razem elementów 4 1 tył 1 2 Układ ocieplający przód 2 3 art. 329 rękaw wierzchni 2 4 rękaw spodni 2 Razem elementów 7 Razem elementów kurtki 68

10 10 Tablica 4 (ciąg dalszy) Lp. Rodzaj materiału Nazwa elementu składowego Ilość elementów 1 Zestawienie elementów składowych spodni nogawka przednia 2 2 nogawka tylna 2 3 nakolanniki 2 4 wzmocnienie nogawek tylnych 2 5 wzmocnienie nogawek przednich 2 6 wzmocnienie krocza 2 7 worek kieszeni bocznej wierzch 2 8 worek kieszeni bocznej spód 2 9 odszycie bocznych rozporków góra 2 10 odszycie lewej strony rozporka 1 11 listewka lewa 2 12 Tkanina listewka prawa 2 zasadnicza 13 klin do dołu nogawek 2 14 zapinka do dołu nogawek 2 15 pasek przodu 2 16 podtrzymywacz szelek przód 2 17 karczek tyłu 2 19 podtrzymywacz szelek tył 1 20 odszycie paska tył 1 21 patka kieszeni bocznej 1 22 nakładka kieszeni bocznej 1 23 przód szelek 2 24 klin nogawki tylnej do podpinki 2 1 Podszewka bawełniana zapinka do podpinki 4 1 Układ ocieplający nogawka tylna 2 2 art. 328 nogawka przednia 2 Razem elementów 41 Razem elementów 4 Razem elementów 4 Razem elementów spodni 49

11 11 6 Opis wykonania Podstawowe operacje wykonania wyrobu podano w tablicy 5. Tablica 5 Lp. Nazwa operacji Oznaczenie szwu i ściegu Uwagi Podstawowe operacje wykonania kurtki 1 Rozkrój tkaniny - wg układów kroju, szablonów i kierunku nitki prostej 2 Podklejanie elementów - wg specyfikacji producenta kurtki wkładów i prób klejenia u wykonawcy Kieszenie boczne 3 Wykonanie zapinki /301 zapinkę złożyć na połowę i przestebnować kieszeni bocznej 0,7 cm od krawędzi złożenia 4 Wykonanie dziurki - wg szablonu pomocniczego, zgodnie z bieliźnianej w zapince zatwierdzonym wzorem 5 Ryglowanie zapinki 323 zapinkę zamocować ryglami o długości 1,0 cm do spodniej części listewki w odległości 2,0 cm od krawędzi listewki 6 Odszycie i / wg szablonu pomocniczego, zgodnie z stebnowanie zatwierdzonym wzorem odległość linii listewki kieszeni stebnowej od krawędzi 0,7 cm 7 Naszycie listewki i /301 wg szablonu pomocniczego worka kieszeniowego 8 Doszycie drugiej /301 doszyć worek do przodu, przeciąć kieszeń części worka w końcach naciąć w trójkąty kieszeniowego 9 Podwinięcie i / po nacięciu i wywróceniu worka należy przestebnowanie wykonać stebnowanie w odległości worka 0,2 i 1,5cm od krawędzi doszycia worka 10 Zeszycie worka / wg znaków na wykrojach kieszeniowego

12 12 Tablica 5 (ciąg dalszy) Naszycie końców / odległość stebnówki od krawędzi listewki listewki 0,2 i 0,7 cm 12 Ryglowanie końców 323 wg zatwierdzonego wzoru długość rygla kieszeni 1,0 cm Naramienniki 13 Odszycie i / wg szablonu pomocniczego, odległość linii stebnowanie stebnowej od krawędzi 0,7 cm naramiennika 14 Wykonanie dziurek 304 wg szablonu pomocniczego, zgodnie odzieżowych w ostrym z tabelą wymiarów końcu Podszewka 15 Wykonanie kieszeni /301 zeszyć po lewej stronie, tak aby powstała opatrunkowej górnej i kieszeń pudełkowa, zgodnie z dolnej zatwierdzonym wzorem 16 Obrębienie góry /301 wg szablonu pomocniczego, szerokość kieszeni obrębu 3,5 cm opatrunkowych i kieszeni wewnętrznej 17 Wykonanie dziurek 304 wg szablonu pomocniczego, zgodnie z bieliźnianych w wzorem na środku obrębu obrębach kieszeni 18 Zaprasowanie - wg szablonu pomocniczego, zgodnie z krawędzi kieszeni tabelą wymiarów nakładanych 19 Naszycie kieszeni /301 wg szablonu pomocniczego zgodnie z nakładanych na tabelą wymiarów, górę kieszeni na odcinku prawym przodzie obrębu zamocować podszewki wg zatwierdzonego wzoru 20 Wykonanie szwów / wg znaków na wykrojach bocznych 21 Obrębienie dolnej /301 szerokość obrębu 1,0 cm krawędzi podszewki 22 Wykonanie szwów / wg znaków na wykrojach w części tylnej barkowych wykonać zakładkę o głębokości 1,0 cm wg zatwierdzonego wzoru

13 13 Tablica 5 (ciąg dalszy) Mocowanie zakładki 323 wg zatwierdzonego wzoru na szwach barkowych Wykonanie krytego zapięcia przodu 24 Odszycie listwy / wg szablonu pomocniczego odszyć otwór krytego zapięcia w listwie, szerokość stebnowania 0,7 cm 25 Podwinięcie i szerokość podwinięcia 6,0 cm ± 1,0 cm zaprasowanie - wewnętrznych krawędzi obłożenia lewego i listwy krytego zapięcia 26 Wykonanie dziurek 304 pionowe dziurki wykonać od strony bieliźnianych do wewnętrznej wg szablonu pomocniczego podpięcia podpinki zgodnie z tabelą wymiarów i zatwierdzonym wzorem 27 Wykonanie dziurek - wg szablonu pomocniczego, zgodnie z odzieżowych w listwie tabelą wymiarów krytego zapięcia 28 Odszycie krawędzi /301 wg znaków na wykrojach z podłożeniem prawego przodu taśmy konfekcyjnej 29 Odszycie lewego /301 wg znaków na wykrojach, zgodnie z tabelą przodu, obłożeń i wielkości i zatwierdzonym wzorem z listwy krytego zapięcia podłożeniem w szew taśmy konfekcyjnej 30 Doszycie worka / wg szablonu pomocniczego i znaków na kieszeni wewnętrznej wykrojach do listwy krytego zapięcia i obłożenia przodu lewego 31 Stebnowanie krawędzi /301 w odległości 6,0 cm od krawędzi przodu przodu lewego na odcinku kieszeni wewnętrznej 32 Zeszycie worka / wg szablonu pomocniczego kieszeni wewnętrznej zgodnie z zatwierdzonym wzorem 33 Mocowanie listwy 323 wg szablonu pomocniczego krytego zapięcia zgodnie z zatwierdzonym wzorem

14 14 Tablica 5 (ciąg dalszy) Szwy barkowe i rękawy 34 Wykonanie i / wg znaków na wykrojach stebnowanie + na tyle ułożyć zakładki wg znaków szwu barkowego / Naszycie wzmocnień / wg szablonu pomocniczego na rękawy 36 Wykonanie i / wg znaków na wykrojach zgodnie z stebnowanie szwu + zatwierdzonym wzorem łokciowego / w dole pozostawić rozporek 37 Obrzucenie krawędzi /504 klin obrzucić z trzech stron wg klina rozporka zatwierdzonego wzoru 38 Obrębienie dolnej /301 szerokość obrębu 1,0 cm, krawędzi klina wg zatwierdzonego wzoru 39 Wszycie i stebnowanie / wg znaków na wykrojach, klina rozporka rękawa zgodnie z zatwierdzonym wzorem 40 Ryglowanie góry 323 wg szablonu pomocniczego rozporka rękawa zgodnie z tabelą wymiarów i zatwierdzonym wzorem 41 Wykonanie szwu / wg znaków na wykrojach spodniego w rękawie zgodnie z zatwierdzonym wzorem Mankiet rękawa 42 Odszycie ostrego /301 wg szablonu pomocniczego końca mankietu 43 Stebnowanie dolnej /301 odległość linii stebnowej krawędzi mankietu od krawędzi 0,7 cm 44 Wszycie rękawa / wg znaków na wykrojach w mankiet zgodnie z zatwierdzonym wzorem 45 Zamocowanie klina / wg szablonu pomocniczego rozporka w ostrym zgodnie z zatwierdzonym wzorem końcu mankietu

15 15 Tablica 5 (ciąg dalszy) Wykonanie dziurki - wg szablonu pomocniczego odzieżowej w ostrym zgodnie z tabelą wymiarów końcu mankietu Szwy boczne kurtki 47 Wykonanie szwów / wg znaków na wykrojach bocznych lub / Naszycie tunelu / wg szablonu pomocniczego i zgodnie z z taśmy w pasie tabelą wymiarów, na prawym szwie bocznym z pozostawieniem otworu do ściągania taśmy regulującej 49 Wykonanie zapinek / wykonać zgodnie dołu i rękawów z zatwierdzonym wzorem podpinki 50 Wykonanie dziurek 304 wg szablonu pomocniczego bieliźnianych w zapinkach 51 Wykonanie dziurki 304 otwór do wciągnięcia sznurka w obręb dołu bieliźnianej w dole wykonać wg szablonu pomocniczego przodu prawego 52 Obrzucenie dolnej /504 - krawędzi kurtki 53 Wykonanie zapinek /401 szerokość zapinek 1,0 cm góry podpinki Wszycie podszewki i wykończenie dołu 54 Doszycie podszewki /301 wg znaków na wykrojach do obłożeń przodu zgodnie z tabelą wymiarów 55 Obrębienie dołu bluzy /301 wg znaków na wykrojach z doszyciem zgodnie z tabelą wymiarów i podszewki i zapinek zatwierdzonym wzorem 56 Przestebnowanie /301 w odległości 6,0 cm od krawędzi przodu obłożenia przodu z pozostawieniem otworu kieszeni wewnętrznej, u dołu w szwie zamocować sznurek 57 Doszycie podszewki /301 wg znaków na wykrojach w podkroju pachy

16 16 Tablica 5 (ciąg dalszy) Wszycie rękawa /301 wg znaków na wykrojach 59 Lamowanie wszycia /301 szerokość szwu 1,0 cm rękawa - pachy wg zatwierdzonego wzoru Wykonanie kołnierza 60 Naszycie taśmy na / wg szablonu pomocniczego nazwisko użytkownika na środku podkołnierza 61 Doszycie stójki do / wg szablonu pomocniczego, odległość linii kołnierza stebnowej 0,2 cm, w kołnierzu spodnim w szew podłożyć taśmę, szew naciąć w 4 6 miejscach 62 Podwinięcie dolnej /301 odległość linii stebnowej od krawędzi krawędzi stójki podwinięcia 0,2 cm spodniej 63 Odszycie kołnierza /301 wg szablonu pomocniczego 64 Wszycie kołnierza / odległość linii stebnowej od krawędzi do kurtki przewinięcia 0,2 cm, z tyłu zamocować w szwie wieszak, wszywki oraz zapinki zgodnie z zatwierdzonym wzorem 65 Ryglowanie wszycia 323 u styku kołnierza z wyłogami wykonać kołnierza rygiel o długości ok. 1 cm zgodnie z zatwierdzonym wzorem 66 Stebnowanie kurtki /301 odległość linii stebnowej po krawędzi przodu, od krawędzi 0,7 cm dołu i kołnierza 67 Wykonanie dziurki - wg szablonu pomocniczego odzieżowej w lewej zgodnie z tabelą wymiarów klapce 68 Przyszycie guzików - wg szablonu pomocniczego zgodnie z tabelą wymiarów i układaniem się dziurek 69 Operacje końcowe - kurtkę oczyścić z kredy, końców nici i uprasować

17 17 Tablica 5 (ciąg dalszy) Wykonanie podpinki do kurtki 70 Rozkrój elementów - wg szablonów i układów kroju 71 Wykonanie szwów /301 wg znaków na wykrojach bocznych i barkowych + zgodnie z zatwierdzonym wzorem / Doszycie klinów do /301 wg znaków na wykrojach rękawa spodniego i + zgodnie z zatwierdzonym wzorem wierzchniego / Wykonanie szwów /301 wg znaków na wykrojach rękawów + zgodnie z zatwierdzonym wzorem / Wszycie rękawa do /301 wg znaków na wykrojach podkroju pachy + zgodnie z zatwierdzonym wzorem / Lamowanie podpinki /301 szerokość lamówki 1,0 cm zgodnie z zatwierdzonym wzorem 76 Przyszycie guzików - wg szablonu pomocniczego i układania się dziurek Wykonanie podpinki do spodni 77 Rozkrój elementów - wg szablonów i układów kroju 78 Doszycie klinów do /301 wg znaków na wykrojach nogawek tylnych + zgodnie z zatwierdzonym wzorem / Wykonanie szwów /301 wg znaków na wykrojach bocznych nogawek + zgodnie z zatwierdzonym wzorem / Lamowanie podpinki /301 szerokość lamówki 1,0 cm zgodnie z zatwierdzonym wzorem 81 Wykonanie szwów /301 wg znaków na wykrojach środkowych + zgodnie z zatwierdzonym wzorem przodu i tyłu /301

18 18 Tablica 5 (ciąg dalszy) Wykonanie szwu /301 wg znaków na wykrojach wewnętrznego + zgodnie z zatwierdzonym wzorem nogawek / Lamowanie dołu /301 szerokość lamówki 1,0 cm nogawek i rozporków zgodnie z zatwierdzonym wzorem 84 Odszycie góry / wg znaków na wykrojach i podpinki spodni szablonów pomocniczych 85 Stebnowanie odszycia /301 odległość linii stebnowej od krawędzi 0,2 cm góry podpinki 86 Wykonanie dziurek szt. dziurek wykonać wg szablonu bieliźnianych w pomocniczego, zgodnie z tabelą wymiarów i odszyciu góry zatwierdzonym wzorem podpinki 87 Przyszycie guzików - wg szablonu pomocniczego i układania się dziurek w elementach Wykonanie spodni 88 Rozkrój elementów - wg szablonów i układów kroju 89 Obrzucenie /504 - wzmocnienia nogawki przedniej 90 Naszycie wzmocnienia / wg szablonu pomocniczego górą i dołem zgodnie z tabelą wymiarów i znakami na wykrojach 91 Przyszycie bocznych /301 - krawędzi wzmocnień 92 Obrzucenie /504 obrzucić owalne brzegi wzmocnienia krocza 93 Naszycie wzmocnienia /301 wg znaków na wykrojach, odległość linii krocza naszycia od krawędzi wzmocnienia 0,3 0,5 cm

19 19 Tablica 5 (ciąg dalszy) Odszycie i /301 wg szablonu pomocniczego, zgodnie z przestebnowanie + tabelą wymiarów, z jednoczesnym otworu kieszeni / podłożeniem taśmy konfekcyjnej bocznej 95 Ryglowanie otworu 323 na końcach otworu kieszeni, długość rygla kieszeni ok. 1,0 cm zgodnie z zatwierdzonym wzorem 96 Zeszycie worka / wg znaków na wykrojach kieszeniowego 97 Odszycie i / wg szablonu pomocniczego przestebnowanie boku zgodnie z zatwierdzonym wzorem spodni (zapięcie) 98 Naszycie bocznej /301 wg szablonu pomocniczego krawędzi odszycia boku 99 Przyszycie góry worka /301 wg znaków na wykrojach kieszeni do nogawki 100 Wykonanie zaszewki /301 wg szablonu pomocniczego, zgodnie z w górze nogawki tabelą wymiarów 101 Obrzucenie owalnego /504 - brzegu wzmocnienia 102 Naszycie owalnych / wg szablonu pomocniczego, odległość krawędzi wzmocnienia stebnówki od krawędzi wzmocnienia na nogawkę 0,2 i 0,7 cm 103 Naszycie wzmocnienia /301 wg znaków na wykrojach przy krawędzi linii zgodnie z tabelą wymiarów krokowej i środkowej 104 Podwinięcie krawędzi / wykonać w celu uniknięcia zgrubienia wzmocnienia od strony na szwie krokowym, odległość linii szwu krokowego stebnowych od krawędzi 0,2 i 0,7 cm 105 Wykonanie szwu / wg znaków na wykrojach bocznego + zgodnie z zatwierdzonym wzorem /

20 20 Tablica 5 (ciąg dalszy) Lewa kieszeń boczna - nakładana 106 Obrzucenie górnej /504 - krawędzi nakładki 107 Przewinięcie górnej /301 wg znaków na wykrojach krawędzi nakładki szerokość podwinięcia 4,0 cm 108 Zaprasowanie - na szablonie pomocniczym mieszków nakładki 109 Zaszywanie mieszków /301 wg tabeli wymiarów, zgodnie z nakładki zatwierdzonym wzorem odległość linii stebnowej 0,2 cm od krawędzi 110 Wykonanie dziurek - zapinkę złożyć na połowę i wykonać dwie bieliźnianych w dziurki zgodnie z tabelą wymiarów zapince kieszeni 111 Ryglowanie zapinki 323 jeden rygiel o długości 1,0 cm na środku zapinki 112 Odszycie i / odszyć wg szablonu pomocniczego, stebnowanie wywrócić i ostebnować na 0,7 cm patki wraz z zapinką od krawędzi 113 Naszycie patki na / wg szablonu pomocniczego, zgodnie z nogawkę tabelą wymiarów 114 Naszycie dolnej /301 wg szablonu pomocniczego, zgodnie z krawędzi nakładki tabelą wymiarów na nogawkę 115 Naszycie bocznych /301 wg szablonu pomocniczego krawędzi nakładki na nogawkę 116 Naszycie guzików na - wg tabeli wymiarów i układania się dziurek nakładkę 117 Stebnowanie nakładki /301 wg szablonu pomocniczego, zgodnie z pomiędzy mieszkami tabelą wymiarów

21 21 Tablica 5 (ciąg dalszy) Ryglowanie nakładki 323 wykonać 5 rygli o długości 1,0 cm w celu zabezpieczenia góry naszycia nakładki wg zatwierdzonego wzoru Wykonanie rozporka przodu 119 Odszycie i / odległość linii stebnowej stebnowanie od krawędzi 0,2 cm krawędzi listewki prawej 120 Doszycie do nogawki / szerokość szwu doszycia 1,0 cm i stebnowanie listewki Odległość linii stebnowej od krawędzi prawej doszycia 0,2 cm 121 Odszycie i / odległość linii stebnowej od stebnowanie krawędzi 0,2 cm listewki lewej 122 Wykonanie 3 lub 4 - wg szablonu pomocniczego, ilość wg tabeli dziurek odzieżowych wymiarów stałych i pomocniczych w listewce lewej dziurki wykonać skośnie 123 Odszycie i / wg znaków na wykrojach, z podłożeniem w stebnowanie szew taśmy. Odległość linii lewej części rozporka stebnowej 0,2 cm od krawędzi 124 Ryglowanie listewki 323 ułożyć listewkę na odszyciu i zaryglować lewej na odszyciu ukośnie pomiędzy dziurkami, długość rygla lewej części rozporka 1,0 cm odległość od krawędzi listewki 0,5 cm 125 Obrzucenie /504 - wewnętrznej krawędzi obsadzenia i listewki lewej 126 Stebnowanie listewki /301 wg szablonu pomocniczego, odległość linii lewej stebnowej od krawędzi rozporka 4,0 cm Montaż 127 Wykonanie szwu / wg znaków na wykrojach wewnętrznego lub / Wykonanie szwu / wg znaków na wykrojach środkowego tyłu

22 22 Tablica 5 (ciąg dalszy) Stebnowanie szwu / odległość linii stebnowych od krawędzi środkowego tyłu 0,2 i 0,7 cm, szycie rozpocząć od góry i przodu 130 Ryglowanie dołu 323 ryglowanie wykonać zgodnie z tabelą rozporka wymiarów, długość rygla ok. 1,0 cm Wykończenie góry spodni 131 Odszycie / szerokość podtrzymywacza 1,5 cm, podtrzymywacza wykonać wg zatwierdzonego wzoru szelek 132 Odszycie i / odległość linii stebnowej od krawędzi 0,7 cm stebnowanie karczka tyłu 133 Mocowanie 323 długość rygla ok. 1,0 cm podtrzymywacza wg zatwierdzonego wzoru szelek 134 Naszycie taśmy na / wg szablonu pomocniczego na środku nazwisko użytkownika odszycia pasa tyłu z podłożeniem wszywek 135 Odszycie tyłu góry / wg szablonu pomocniczego spodni zgodnie z zatwierdzonym wzorem 136 Podwinięcie dolnej /301 szerokość paska wg tabeli krawędzi odszycia wymiarów pomocniczych pasa tyłu 137 Odszycie przodu / przy odszyciu w szwie umieścić góry spodni podtrzymywacze klamerek szelek wg szablonu pomocniczego i znaków na wykrojach 138 Doszycie paska przodu / wg znaków na wykrojach do góry spodni zgodnie z tabela wymiarów

23 23 Tablica 5 (ciąg dalszy) Wykonanie szelek 139 Odszycie końców /301 wg znaków na wykrojach, szerokość szelek + stebnówki 0,5 cm / wg zatwierdzonego wzoru 140 Zamocowanie taśmy / wg tabeli wymiarów elastycznej zgodnie z zatwierdzonym wzorem 141 Wykonanie dziurek 304 po 2 dziurki w zapięciu boków spodni u góry bieliźnianych po 2 dziurki w zapięciu dołu nogawki i jedną w zapince dołu nogawki 142 Przyszycie guzików - wg szablonu pomocniczego i układania się dziurek w poszczególnych elementach 143 Operacje końcowe - spodnie oczyścić z kredy, końców nici i uprasować 7 Cechowanie, składanie i pakowanie 7.1 Rozmieszczenie cech dostawcy Wszywka firmowa i rozmiarowa zawierająca nazwę i znak wykonawcy/dostawcy umieszczone: w kurtce pod kołnierzem od strony wewnętrznej po środku podkroju szyi tyłu; w spodniach na pasku od strony wewnętrznej pod taśmą na nazwisko użytkownika; w podpince do kurtki pośrodku szyjki tyłu pod lamówką; w podpince do spodni na prawej nogawce pod pasek. Wszywka informacyjna o sposobie konserwacji wyrobu umieszczona: w kurtce w lewym szwie bocznym w odległości 20 cm od dołu kurtki; w spodniach na pasku od strony wewnętrznej pod taśmą na nazwisko użytkownika; w podpince do kurtki pośrodku szyjki tyłu pod lamówką; w podpince do spodni na prawej nogawce pod pasek. Oznaczenie sposobu konserwacji zgodnie z PN-EN ISO 3758:2006 obejmujące następujący układ znaków: dla podpinki: Dopuszcza się stosowanie zamiennie jednej wszywki zawierającej oznaczenia zawarte na wszywkach: firmowej, rozmiarowej i wszywce o sposobie konserwacji wyrobu. Wszywka taka powinna być umieszczona w miejscu naszycia wszywki firmowej, a sposób oznaczenia zamieszczonych cech powinien spełniać wymagania wyznaczone w PN-EN ISO 3758:2006 Wszywka specjalna - na nazwisko użytkownika, wykonana z taśmy w kolorze białym, o wymiarach 6 x 3 cm naszyta : - w kurtce na środku kołnierza spodniego, - w spodniach na środku odszycia imitacji paska tyłu trzy centymetry od prawego szwu bocznego. Stemple - znaki, numer wzoru, znak kontroli technicznej oraz rok i miesiąc produkcji wykonane :

24 24 - w kurtce na podszewce przodu prawego pod dolną kieszenią nakładaną, - w spodniach na wierzchu worka lewej kieszeni bocznej. Dopuszcza się wykonanie: numeru wzoru, roku i miesiąca produkcji w formie wydruku na wszywce. Informacje naniesione na wszywkach wykonać w technologii zapewniającej ich czytelność przy codziennym użytkowaniu i okresowych zabiegach konserwacyjnych przez okres minimum 2 lat. Etykieta jednostkowa dla kompletu zamocowana po środku kołnierza kurtki w wieszaku zawiera, co najmniej następujące dane: - nazwę, adres i znak firmowy wykonawcy/dostawcy; - nazwę wyrobu i numer wzoru; - symbol i skład surowcowy materiału zasadniczego z określeniem wykończenia uszlachetniającego wyrób; - wielkość wyrobu; - znaki stopnia jakości i kontroli odbioru; - miesiąc i rok produkcji wyrobu; - numer partii produkcyjnej; - oznaczenie sposobu konserwacji wg PN-EN ISO 3758:2006; - informacje o okresie użytkowania i gwarancji ( normatywny okres używalności 8 lat, gwarancja wpisać okres gwarancji ustalony w umowie kupna sprzedaży ); - oznaczenie kodem kreskowym zgodnie z postanowieniami Decyzji Nr 3/MON Ministra Obrony Narodowej z dnia 3 stycznia 2014 r. w sprawie wytycznych określających wymagania w zakresie znakowania kodem kreskowym wyrobów dostarczanych do resortu obrony narodowej (Dz. Urz. Min. Obr. Nar. z 2014 r. poz. 11) oraz zgodnie z umową zakupu. Etykieta na opakowanie zbiorcze zawiera, co najmniej następujące dane: - nazwę, adres i znak firmowy wykonawcy/dostawcy; - nazwę wyrobu i numer wzoru; - symbol i skład surowcowy materiału zasadniczego z określeniem wykończenia uszlachetniającego wyrób; - ogólną liczbę sztuk zawartych w opakowaniu; - wielkość wyrobów z wyszczególnieniem liczby sztuk w poszczególnych wielkościach; - jakość wyrobów; - numer pakującego; - miesiąc i rok produkcji; - numer partii produkcyjnej; - oznaczenie kodem kreskowym zgodnie z postanowieniami Decyzji Nr 3/MON Ministra Obrony Narodowej z dnia 3 stycznia 2014 r. w sprawie wytycznych określających wymagania w zakresie znakowania kodem kreskowym wyrobów dostarczanych do resortu obrony narodowej (Dz. Urz. Min. Obr. Nar. z 2014 r. poz. 11) oraz zgodnie z umową zakupu. 7.2 Składanie Spodnie Wyrób ze złożonymi razem nogawkami składamy poprzecznie na dwie części. Bluza Bluzę składa się na połowę wzdłuż tyłu, lewą stroną na zewnątrz, szwami barkowymi do siebie. Rękawy wewnątrz wyprostowane, kołnierz przewinięty do środka. Następnie wyrób składa się wzdłuż boków na połowę. 7.3 Pakowanie Komplet powinien być zapakowany w worek foliowy, zgodnie z zasadami określonymi w PN-P-84509:1997 Wyroby odzieżowe Pakowanie, przechowywanie i transport Wymagania ogólne. Trzy paczki (komplety) należy włożyć do kartonu wykonanego z tektury (min. 3 warstwowej) o wymiarach zewnętrznych 40 cm x 80cm x 25 cm. Na węższym boku kartonu nakleić etykietę zbiorczą. Karton zamknąć poprzez zaklejenie taśmą z nadrukiem firmowym.

25 25 8 Zasady odbioru 8.1 Tryb oceny zgodności Ocenę zgodności wykonania wyrobu z postanowieniami niniejszej Wojskowej Dokumentacji Techniczno- Technologicznej należy prowadzić według zasad określonych w ustawie z dnia 17 listopada 2006 r. o systemie oceny zgodności wyrobów przeznaczonych na potrzeby obronności i bezpieczeństwa państwa ( Dz. U. z 2006 r. Nr 235, poz.1700 z późn. zm.) oraz zgodnie z rozporządzeniem Ministra Obrony Narodowej z dnia 11 stycznia 2013 r. w sprawie szczegółowego wykazu wyrobów podlegających ocenie zgodności oraz sposobu i trybu przeprowadzania oceny zgodności wyrobów przeznaczonych na potrzeby obronności państwa ( Dz. U. z 2013 r., poz. 136). Zgodnie z 4 przywołanego rozporządzenia dla ubrania zimowego czołgisty warsztatowca z podpinką ustala się tryb I oceny zgodności. 8.2 Nadzór nad wyrobem Postanowienia ogólne Nadzór nad czynnościami związanymi z wyrobem prowadzi Rejonowe Przedstawicielstwo Wojskowe lub inny organ wskazany przez Zamawiającego w umowie. Organ ten dokonuje odbioru wojskowego wyrobu. W celu kontroli jakości i odbioru/zwolnienia wyrobów ustala się następujące rodzaje badań kontrolnych: zdawczo-odbiorcze ( Z O ); okresowe ( O ); typu ( T ). Podstawowymi dokumentami przy wykonywaniu oceny zgodności, badań kontrolnych i odbiorze/zwolnieniu przedmiotów zaopatrzenia mundurowego są: Wojskowa Dokumentacja Techniczno-Technologiczna (WDTT); normy wskazane w powyższej dokumentacji. Wyroby przedstawione do badań zgodności z wymaganiami WDTT powinny być odebrane/zwolnione przez służby Kontroli Jakości ( KJ ) Dostawcy/Wykonawcy. Odbiór należy potwierdzić odpowiednimi dokumentami i pieczęciami działu KJ. W przypadku uzyskania wyników badań zdawczo-odbiorczych lub okresowych niezgodnych z wymaganiami określonymi w WDTT RPW wstrzymuje odbiór/zwolnienie badanej partii wyrobów. Odbiór/zwolnienie partii może nastąpić po usunięciu błędów wykonania oraz potwierdzeniu poprawności wykonania wyrobów pozytywnymi wynikami badań. RPW ma prawo kontroli u Dostawcy/Wykonawcy warunków realizacji produkcji, w tym procesów międzyoperacyjnych, na zgodność z wymaganiami WDTT. Wyrób powinien także spełniać dodatkowe wymagania jakościowe, jeżeli zapisano je w umowie. Sposób potwierdzenia tych wymagań określa umowa Badania zdawczo-odbiorcze Badania zdawczo-odbiorcze wykonuje się w celu sprawdzenia, czy wyroby są wykonane zgodnie z wybranymi wymaganiami WDTT. Pozytywny wynik badań jest podstawą odbioru wyrobu. Wyroby do badań pobiera się z partii wyrobów o liczności nie większej niż 5000 szt., o tym samym oznaczeniu klasyfikacyjnym, tej samej jakości i cenie, przedstawionych do jednorazowego odbioru. Warunki odbioru, sposób pobierania próbek do badań oraz ocenę wyników badań realizować według PN-P-84506:1983 Wyroby konfekcyjne - Badania odbiorcze. Próbki do badań pobiera przedstawiciel RPW z udziałem komisji Dostawcy/Wykonawcy.

26 26 Badania wykonują: - przedstawiciel RPW siłami i środkami Dostawcy/Wykonawcy, w zakresie określonym w tablicy 6, lp.; 1, 2 i 3, - laboratoria w zakresie określonym w tablicy 6, lp. 4. Dla pierwszej partii wyrobów dostarczonych zgodnie z zawartą umową badania laboratoryjne należy wykonać w laboratorium akredytowanym (wg PN-EN ISO/IEC 17025). Dla kolejnych partii dopuszcza się przeprowadzenie badań w innym laboratorium. Jeden egzemplarz wyników badań laboratoryjnych Dostawca/Wykonawca przekazuje RPW. W przypadku zmiany dostawcy materiałów zasadniczych, wskazanych w WDTT, tablica 1, lp.; 1, 2 Dostawca/Wykonawca jest zobowiązany dla pierwszej partii dostawy, wykonanej z tych materiałów, przedstawić wyniki badań laboratoryjnych z laboratorium akredytowanego (wg PN-EN ISO/IEC 17025). Dla pozostałych materiałów wskazanych w WDTT, tablica 1, Dostawca/Wykonawca przedstawia RPW dokumenty potwierdzające ich parametry np. wyniki badań z laboratorium. W przypadku zaistnienia przesłanek, które mogą świadczyć o pogorszeniu jakości wyrobu lub materiałów składowych RPW może pobrać losowo z bieżącej partii produkcyjnej wyroby i zlecić ich badanie WOBWSM ( koszty badań pokrywa WOBWSM, w przypadku braku akredytacji na wymagany zakres badań WOBWSM przekazuje wyroby do laboratorium akredytowanego wg PN-EN ISO/IEC ). Pozytywne wyniki przeprowadzonych badań należy zaliczyć do badań zdawczo - odbiorczych partii. Potwierdzenie w badaniach niezgodności wyrobów z wymaganiami określonymi w WDTT skutkuje rozszerzeniem badań zdawczo-odbiorczych lub zwiększeniem liczności próby wg uzgodnień między Dostawcą/Wykonawcą a RPW. Badania te Dostawca/Wykonawca wykonuje w laboratorium akredytowanym (wg PN-EN ISO/IEC 17025), bez dodatkowego finansowania przez MON, a jeden egzemplarz wyników badań przekazuje RPW Badania okresowe Badania okresowe wykonuje się w celu okresowego sprawdzenia czy wyroby są zgodne z wymaganiami podanymi w WDTT, w celu sprawdzenia stabilności procesu technologicznego podczas ich wytwarzania, potwierdzenia możliwości kontynuowania wytwarzania wyrobów według obowiązującej WDTT oraz w celu stwierdzenia możliwości odbioru/zwolnienia wyrobów. Badania okresowe wykonuje Dostawca/Wykonawca, przy udziale i pod kontrolą przedstawiciela RPW ( nie dotyczy badań laboratoryjnych ). Badania okresowe przeprowadza się dla co piątej partii wyrobów, co najmniej raz w roku, po wykonaniu dla tej partii badań zdawczo-odbiorczych, pod warunkiem, że badania zdawczo-odbiorcze tej partii zakończyły się wynikiem pozytywnym. Do badań okresowych pobierana jest próbka o liczności wymaganej w prowadzonych badaniach. Wyroby do badań okresowych pobiera przedstawiciel RPW z udziałem komisji Dostawcy/Wykonawcy. Badania powinny być przeprowadzone zgodnie z zakresem określonym w tablicy 6. Badania laboratoryjne wykonuje się w laboratorium akredytowanym (wg PN-EN ISO/IEC Dostawca/Wykonawca przekazuje RPW jeden egzemplarz wyników badań. Pozytywne wyniki badań okresowych są podstawą odbioru/zwolnienia partii wyrobów przez RPW. Partię wyrobów należy uznać za niezgodną z wymaganiami, jeżeli chociażby jedna z badanych laboratoryjnie właściwości, dla jednego z badanych wyrobów, nie spełnia wymagań podanych w WDTT Badania typu Jeżeli Dostawca/Wykonawca, Gestor, RPW lub WOBWSM zaproponuje wniesienie zmian do konstrukcji, materiałów lub technologii wykonania wyrobu, które mogą wpływać na charakterystyki techniczne i/lub eksploatację wyrobu, to przed ich wprowadzeniem do niniejszej WDTT należy wykonać badania typu w celu oceny skuteczności i celowości proponowanych zmian. Zaproponowane w sprawozdaniu z badań typu propozycje zmian powinny być wprowadzone zgodnie z obowiązującymi przepisami dotyczącymi zatwierdzania zmian w WDTT. Konieczność wykonania badań typu, w zależności od charakteru zmian, stwierdza WOBWSM. W badaniach typu należy sprawdzić charakterystyki i parametry wyrobu, na które mogą mieć wpływ wprowadzone zmiany. Jeżeli WDTT nie określa procedur i metodyk sprawdzenia tych parametrów, badania przeprowadza się według programu badań wykonanego przez Dostawcę/Wykonawcę ( lub WOBWSM, jeżeli

27 27 wprowadzenie zmian zaproponuje instytucja wojskowa ) i uzgodnionego z Gestorem oraz instytucją sprawującą merytoryczny nadzór nad realizacją prac prowadzonych przez WOBWSM. Badania typu należy wykonać zgodnie z punktem 4.4 Normy Obronnej NO-06-A105:2005. W przypadku pozytywnych wyników badań typu wyrobu i akceptacji przez Gestora proponowanych zmian wprowadza się je do WDTT kartami zmian Zakres, wymagania i metody badań Zestawienie zakresów wymagań i metod badań dla poszczególnych rodzajów badań kontrolnych przedstawiono w tablicy 6. Tablica 6 Lp. Rodzaje badań Wymagania i metody badań wg Wykonywać podczas badań Z-O O T 1 Sprawdzenie i ocena dokumentacji wyrobów przedstawionych do badań Oględziny zewnętrzne wyrobów 2.1 Sprawdzenie zgodności cechowania ( informacji umieszczonych na wszywkach informacyjnych i etykietach jednostkowych ), składania i pakowania 3 Badania szczegółowe ( organoleptyczne ) wyrobów Sprawdzenie dokumentacji zakupu materiałów zasadniczych i dodatków Sprawdzenie zgodności użytych materiałów zasadniczych i dodatków Sprawdzenie wyglądu ogólnego wyrobu, właściwego układania się na manekinie oraz zgodności z obowiązującym wzorem Sprawdzenie zgodności wymiarów wyrobu z tablicami wymiarów wyrobu 4 Badania laboratoryjne WDTT tablica 3, WDTT rozdz n WDTT rozdz n WDTT rozdz n Ocena zgodności z zakładowym wzorem wyrobu + + n WDTT rozdz.; 10 i n 4.1 Tkanina artykuł US-18 barwiona na kolor czarny z wykończeniem wodoodpornym Sprawdzenie spełnienia wymagań Sprawdzenie spełnienia wymagań użytkowych PWT 01-01:2006 rozdz. 2.4, PWT 01-03:2006 Załącznik A rozdz , tablica A.2 Lp.1 3 PWT 01-03:2006 Załącznik A tablica A Tkanina podszewkowa artykuł PS-1/90/140 barwiona na kolor czarny Sprawdzenie spełnienia wymagań Sprawdzenie spełnienia wymagań użytkowych PWT 01-01:2006 rozdz. 2.4, PWT 01-03:1998 Załącznik B tablica B.1 - Skład surowcowy tkaniny PWT 01-03:1998 Załącznik B tablica B.2 *) Wykonać sprawdzenie dla pierwszej partii wyrobów dostarczanych w danym roku. - *) + n + + n -*) + n + + n

28 28 Uwagi: 1. Dopuszcza się zmiany w kolejności wykonywania badań po uzgodnieniu z RPW. 2. Wprowadzone w tablicy 6 oznaczenia badań: - Z-O - zdawczo - odbiorcze, - O - okresowe, - T - typu, badania wykonuje się, badania nie wykonuje się, - n - badania nieobligatoryjne, wykonuje się, jeżeli zostaną wskazane w dodatkowym programie badań. 8.3 Wzór wyrobu Aktualny wojskowy wzór wyrobu ( dostępny w WOBWSM ), wykonany zgodnie z przedmiotową dokumentacją i zatwierdzony w procedurze obowiązującej dla WDTT, jest elementem odniesienia przy ocenie zgodności ( porównania wyrobu, także w ramach badań laboratoryjnych ). 8.4 Gwarancja na wyrób Okres i warunki gwarancji udzielone przez Wykonawcę na wyrób określa umowa. 9 Rysunki techniczne Rysunek 1 Tył kurtki

29 29 Rysunek 2 Przód kurtki

30 30 Rysunek 3 Przód kurtki - podszewka

31 31 Rysunek 4 Rękaw

32 32 Rysunek 5 Kołnierz Rysunek 6 - Rękaw - mankiet

33 33 Rysunek 7 Przód spodni

34 34 Rysunek 8 Tył spodni - góra Rysunek 9 Kieszeń

35 35 Rysunek 10 Przód i tył podpinki Rysunek 11 Rękaw podpinki

36 36 Rysunek 12 Przód podpinki spodni Rysunek 13 Tył podpinki spodni

37 10 Tabela wymiarów wyrobu gotowego Wymiary wyrobu gotowego przedstawiono w tablicach 7,8,9,10 Ozn. na rys. Wyszczególnienie Tablica 7 - Kurtka Wymiary w centymetrach Obwód klatki piersiowej dop. Wzrost odch. % 2,0 5,0 1,0 13,0 32,0 8,0 0,1 9,0 22,0 1 Tył: a długość od wszycia kołnierza do górnej stebnówki linii pasa ,2 45,2 47,2 49,2 44,4 46,4 0,5 b długość od wszycia kołnierza do dołu 70,4 73,4 76,4 72,5 75,5 78,5 81,5 74,6 77,6 1,0 c szerokość na wysokości 12 cm od wszycia kołnierza 47,5 48,3 49,1 49,4 50,2 51,0 51,8 51,3 52,1 1,0 2 Przód: a długość od styku szwu barkowego z kołnierzem do dołu ,0 b szerokość na wysokości klatki piersiowej 26,5 26,8 27,1 27,5 27,8 28,1 28,4 28,5 28,8 0,5 c długość szwu barkowego 15,3 15,6 15,9 15,6 15,9 16,2 16,5 15,9 16,2 0,5 3 Obwody mierzone w całości: a pod pachą 123,2 124,4 125,6 128,6 129,8 131,0 132,2 134,0 135,2 2,0 b w pasie ,0 c u dołu ,0 4 Kołnierz: a długość mierzona od wszycia do wszycia w linii prostej ,5 48,5 48,5 48, ,0 5 Kieszeń dolna: a odległość od szwu barkowego przy kołnierzu do wszycia listewki ,0 b długość listewki po linii wszycia ,5 c odległość od krawędzi przodu górą ,5 19,5 19,5 19, ,5 d odległość od krawędzi przodu dołem ,5 26,5 26,5 26, ,5 6 Rękawy: a długość od wszycia kuli rękawa do dolnej krawędzi mankietu 59, ,5 60, , ,5 64 1,0 b szerokość pod pachą w połowie 23, ,3 24,6 24,9 25,2 25,5 25,5 25,8 0,5 c długość mankietu ,5 7 Naramienniki a długość mierzona środkiem 13,5 13,5 13, ,5 14,5 0,5

38 38 Ozn. na rys. Wyszczególnienie Tablica 7 Kurtka (ciąg dalszy) Wymiary w centymetrach Obwód klatki piersiowej dop. Wzrost odch. % 5,0 0,1 0,1 1,0 1,0 0,4 0,1 0,1 0,1 1 Tył: a długość od wszycia kołnierza do górnej stebnówki linii pasa 48,8 50, ,6 47,6 49,6 0,5 b długość od wszycia kołnierza do dołu 80,6 83,6 74,5 77,5 80,5 83,5 77,5 80,5 83,5 1,0 c szerokość na wysokości 12 cm od wszycia kołnierza 52,9 53,7 52,6 53,4 54, ,7 55,5 56,3 1,0 2 Przód: a długość od styku szwu barkowego z kołnierzem do dołu ,0 b szerokość na wysokości klatki piersiowej 29,1 29,4 29,3 29,6 29,9 30,2 30,4 30,7 31 0,5 c długość szwu barkowego 16,5 16, ,3 16,6 16,9 16,4 16,7 17 0,5 3 Obwody mierzone w całości: a pod pachą 136,4 137,6 143,6 144, ,2 148,6 149, ,0 b w pasie ,0 c u dołu ,0 4 Kołnierz: a długość mierzona od wszycia do wszycia w linii prostej ,0 5 Kieszeń dolna: a odległość od szwu barkowego przy kołnierzu do wszycia listewki ,0 b długość listewki po linii wszycia ,5 c odległość od krawędzi przodu górą ,5 20,5 20,5 20, ,5 d odległość od krawędzi przodu dołem ,5 27,5 27,5 27, ,5 6 Rękawy: a długość od wszycia kuli rękawa do dolnej krawędzi mankietu 66, , , , ,5 1,0 b szerokość pod pachą w połowie 26,1 26,4 26,2 26,5 26,8 27,1 27,2 27,5 27,8 0,5 c długość mankietu ,5 7 Naramienniki a długość mierzona środkiem 14,5 14, ,5 15,5 15,5 0,5

39 39 Ozn. na rys. Wyszczególnienie Tablica 8 - Podpinka do kurtki Wymiary w centymetrach Obwód klatki piersiowej dop. odch. Wzrost Tył: a długość od szyjki do dołu 65 68, ,0 b szerokość na wysokości 12 cm od krawędzi szyjki ,5 48,5 48,5 49, ,5 52 1,0 2 Przód: a długość od szwu barkowego przy styku z podkrojem szyjki do dołu , ,0 b długość szwu barkowego 15 15,3 15,6 15,3 15,6 15,9 16,2 15,6 15,9 0,5 c szerokość na wysokości klatki piersiowej 19,5 19,5 19,5 19,5 19, ,5 3 Rękawy: a długość rękawa ,0 b szerokość rękawa dołem w połowie ,5 16,5 16,5 16, ,5 c szerokość rękawa pod pachą w połowie 23,5 23,5 23,5 23,5 23, ,5 24,5 24,5 0,5 4 Obwody: a pod pachą w całości ,5 112, , ,2 Ozn. na rys. Wyszczególnienie Tablica 8 - Podpinka do kurtki (ciąg dalszy) Wymiary w centymetrach Obwód klatki piersiowej dop odch. Wzrost 1 Tył: a długość od szyjki do dołu 78 80, ,5 81 1,0 b szerokość na wysokości 12 cm od krawędzi szyjki , , ,0 2 Przód: a długość od szwu barkowego przy styku z podkrojem szyjki do dołu 80 82, ,5 83,5 76, ,0 b długość szwu barkowego 16,2 16,5 15, ,3 16,6 16,1 16,4 16,7 0,1 c szerokość na wysokości klatki piersiowej ,5 22,5 22,5 22,5 23,5 23,5 23,5 0,5 3 Rękawy: a długość rękawa ,5 59, ,0 b szerokość rękawa dołem ,5 17,5 17,5 17, ,5 c szerokość rękawa pod pachą w połowie 25 25,5 25,5 25, ,5 26,5 26,5 0,5 4 Obwody: a pod pachą w całości ,0

40 40 Ozn. na rys. Wyszczególnienie Tablica 9 Spodnie Wymiary w centymetrach Obwód klatki piersiowej Wzrost % 2,0 5,0 1,0 13,0 32,0 8,0 0,1 9,0 22,0 1 Długość spodni: a po boku bez paska ,0 b po kroku ,5 79,5 83,5 87, ,0 2 Szerokość nogawek: a w udzie w połowie 34,9 35,2 35,5 35,9 36,2 36,5 36,8 37,4 37,7 0,5 b obwód w pasie po zapięciu rozporków bocznych w połowie ,0 c długość gumy w dole nogawek Nakolanniki: a odległość od wszycia paska do górnej stebnówki ,5 b długość nakolannika 42,5 43,5 44, ,5 4 Szelki: b długość szelek - tkanina ,5 c długość gumy do szelek składana na połowę do cięcia ,0 5 Rozporek górny: a długość mierzona od górnej krawędzi paska do zamocowania ,5 24,5 24,5 24, ,5 Ozn. na rys. Wyszczególnienie Tablica 9 Spodnie (ciąg dalszy) Wymiary w centymetrach Obwód klatki piersiowej Wzrost % 5,0 0,1 0,1 1,0 1,0 0,4 0,1 0,1 0,1 1 Długość spodni: a po boku bez paska ,0 b po kroku ,5 78,5 82,5 86,5 75,5 79,5 83,5 1,0 2 Szerokość nogawek: a w udzie w połowie 38 38,3 38,9 39,2 39,5 39,8 40, ,3 0,5 b obwód w pasie po zapięciu rozporków bocznych w połowie ,0 c długość gumy w dole nogawek Nakolanniki: a odległość od wszycia paska do górnej stebnówki ,5 33,5 34,5 0,5 b długość nakolannika ,5 44,5 45,5 0,5 4 Szelki: b długość szelek - tkanina ,5 c długość gumy do szelek składana na połowę do cięcia ,0 5 Rozporek górny: a długość mierzona od górnej krawędzi paska do zamocowania ,5 25,5 25,5 25, ,5 dop. odch. dop. odch.

41 41 Ozn. na rys. Wyszczególnienie Tablica 10 - Podpinka do spodni Wymiary w centymetrach Obwód klatki piersiowej dop odch. Wzrost 1 Długość spodni: a po szwie bocznym bez paska ,5 94,5 100,5 86,5 91 1,0 b po szwie wewnętrznym 61, ,5 68,5 71,5 74, ,5 1,0 2 Szerokość nogawek: a w udzie w połowie 34, , ,5 36,5 36, ,5 b u dołu w połowie ,5 23,5 23,5 23, ,5 c obwód pasa w połowie ,0 Ozn. na rys. Wyszczególnienie Tablica 10 - Podpinka do spodni (ciąg dalszy) Wymiary w centymetrach Obwód klatki piersiowej dop. Wzrost odch. 1 Długość spodni: a po szwie bocznym bez paska 97,5 101,5 85, ,5 88, ,0 b po szwie wewnętrznym 72, ,5 73, ,5 1,0 2 Szerokość nogawek: a w udzie w połowie ,5 b u dołu w połowie ,5 24,5 24,5 24, ,5 c obwód pasa w połowie ,0

42 11 Tabela wymiarów stałych i pomocniczych Wymiary stale i pomocnicze przedstawiono w tablicy 11 i 12 Ozn. na rys. Tablica 11 Wyszczególnienie Wymiary w centymetrach Wymiary 2 Przód: d odległość od lewej i prawej krawędzi przodu do wszycia kołnierza 5,0 0,3 e odległość stebnówki do krawędzi przodu 6,0 0,2 f szerokość podwinięcia dołu kurtki 4,0 0,2 4 Kołnierz: b szerokość kołnierza z tyłu 6,0 0,2 c szerokość stójki z tyłu 3,0 0,2 d szerokość kołnierza z przodu od wszycia do ostrego końca 9,5 0,2 5 Kieszeń boczna: e szerokość listewki 4,5 0,2 6 Rękaw: d odległość od wszycia mankietu do nałokietnika rękawa wierzchniego 14,0 0,5 e odległość od wszycia mankietu do nałokietnika rękawa spodniego 15,0 0,5 f szerokość mankietów 5,0 0,2 g długość klina w rozporku rękawa od zamocowania do dolnej krawędzi 12,0 0,5 h szerokość klina w rozporku rękawa mierzona po dolnej krawędzi 10,0 0,5 7 Naramiennik: b szerokość przy wszyciu rękawa 5,5 0,2 c szerokość przy ostrym końcu 4,0 0,2 8 Dziurki: a odległość od krawędzi listwy przodu 2,0 0,2 b odległość górnej dziurki od krawędzi przodu 1,5 0,2 c odległość od dolnej krawędzi przodu 3,0 0,2 d pozostałe dziurki rozmieścić równomiernie - - e odległość od ostrego końca mankietu i naramienników 1,5 0,2 f odległość od krawędzi listewki kieszeni dolnej 1,0 0,2 g długość otworu dziurek w listwie przodu, mankiecie i naramiennikach 2,5 0,2 h długość dziurek w kieszeniach 2,0 0,2 10 Kieszeń opatrunkowa pod pachą: a długość kieszeni opatrunkowej 15,0 0,5 b szerokość kieszeni opatrunkowej 8,0 0,5 c wysokość mieszka 3,0 0,2 d odległość od szwu bocznego podszewki i szwu pachy 4,0 0,2 e odległość dziurek od krawędzi kieszeni 0,5 0,2 11 Kieszeń opatrunkowa dolna: A długość kieszeni opatrunkowej 17 0,5 B szerokość kieszeni opatrunkowej 8,0 0,5 C wysokość mieszka 3,0 0,2 D odległość dziurki od krawędzi kieszeni 0,5 0,2 12 Kieszeń górna: a długość kieszeni 15,0 0,5 b szerokość kieszeni 13,5 0,5 c odległość kieszeni od stebnówki przodu 5,5 0,2 d odległość dziurki od krawędzi kieszeni 0,5 0,2 13 Guziki: a odległość od krawędzi przodu 6,0 0,2 b odległość między guzikami na mankiecie 3,0 0,2 c pozostałe przyszyć wg układania się dziurek - - dop. odch.

43 43 Ozn. na rys. Tablica 12 Wyszczególnienie Wymiary w centymetrach Wymiary 1 Długość spodni: c podwinięcie dołu 4,0 0,2 4 Szelki: a długość podtrzymywacza sprzączki 5,0 0,2 d szerokość szelki 4,0 0,2 5 Listewka lewa i prawa rozporka przodu: c szerokość listewki lewej 5,0 0,2 b szerokość listewki prawej 4,0 0,2 7 Kieszeń boczna na nogawce lewej: a szerokość kieszeni lewej 16,5 0,5 b długość kieszeni lewej bez patki 20,5 0,5 c szerokość patki 8,5 0,5 d patkę kieszeni naszyć po środku szwu bocznego, górną krawędź patki równo z nakolannikami - - e odległość od kieszeni do wszycia patki 2,0 0,2 f odległość od wszycia paska do zamocowania kieszeni bocznej - rygla 3,0 0,2 8 Pasek: a szerokość paska 4,0 0,2 9 Dziurki: a odległość dziurek od krawędzi listewki 1,0 0,2 b odległość dziurek od krawędzi w rozporkach dolnych i górnych 1,0 0,2 c długość dziurek dużych 2,5 0,2 d długość dziurek małych 2,0 0,2 10 Klin rozporka dołu nogawki: a długość mierzona od zamocowania do dolnej krawędzi 28,0 0,5 b szerokość mierzona po dolnej krawędzi 21,0 0,5 dop. odch.

44 12 Arkusz ewidencji wprowadzonych zmian tylko w dokumentacji oryginalnej 44

45 45 Załącznik A ( normatywny ) Zestawienie podstawowych wskaźników technologiczno-użytkowych dla dodatków konfekcyjnych. Tablica A.1 - Wkład odzieżowy typu artykuł 45706/90 EL16 Rodzaj materiału tkanina z naniesionym klejem Splot tkaniny płócienny Skład surowcowy tkaniny bawełna 100% Masa powierzchniowa 113 g/m 2 ± 9 g/m 2 Szerokość tkaniny 90 cm Rodzaj kleju klej kopoliamidowy wymagania wg specyfikacji technicznej producenta Naniesienie kleju Kolorystyka wkładu 14 g/m 2 ± 1 g/m mesh w kolorze szarym Tablica A.2 - Wkład odzieżowy typu artykuł 45001/90/92XL12 Rodzaj materiału Skład surowcowy tkaniny tkanina z naniesionym klejem bawełna 53% anilana 41% wiskoza 6% Masa powierzchniowa 91 g/m 2 ± 8 g/m 2 Szerokość tkaniny 90 cm wymagania wg specyfikacji technicznej producenta Rodzaj kleju Naniesienie kleju Kolorystyka wkładu klej kopoliamidowy 16 g/m 2 ± 1 g/m mesh w kolorze czarnym Rodzaj materiału Szerokość Kolorystyka Tablica A.3 - Taśma artykuł 8990/35 elastyczna-szelkowa 35 mm ± 2 mm w kolorze czarnym wymagania wg specyfikacji technicznej producenta Wymiary Rodzaj materiału Tablica A.4 - Ramka artykuł RS-608 ramka metalowa niklowana 10 mm x 20 mm wymagania wg specyfikacji technicznej producenta
