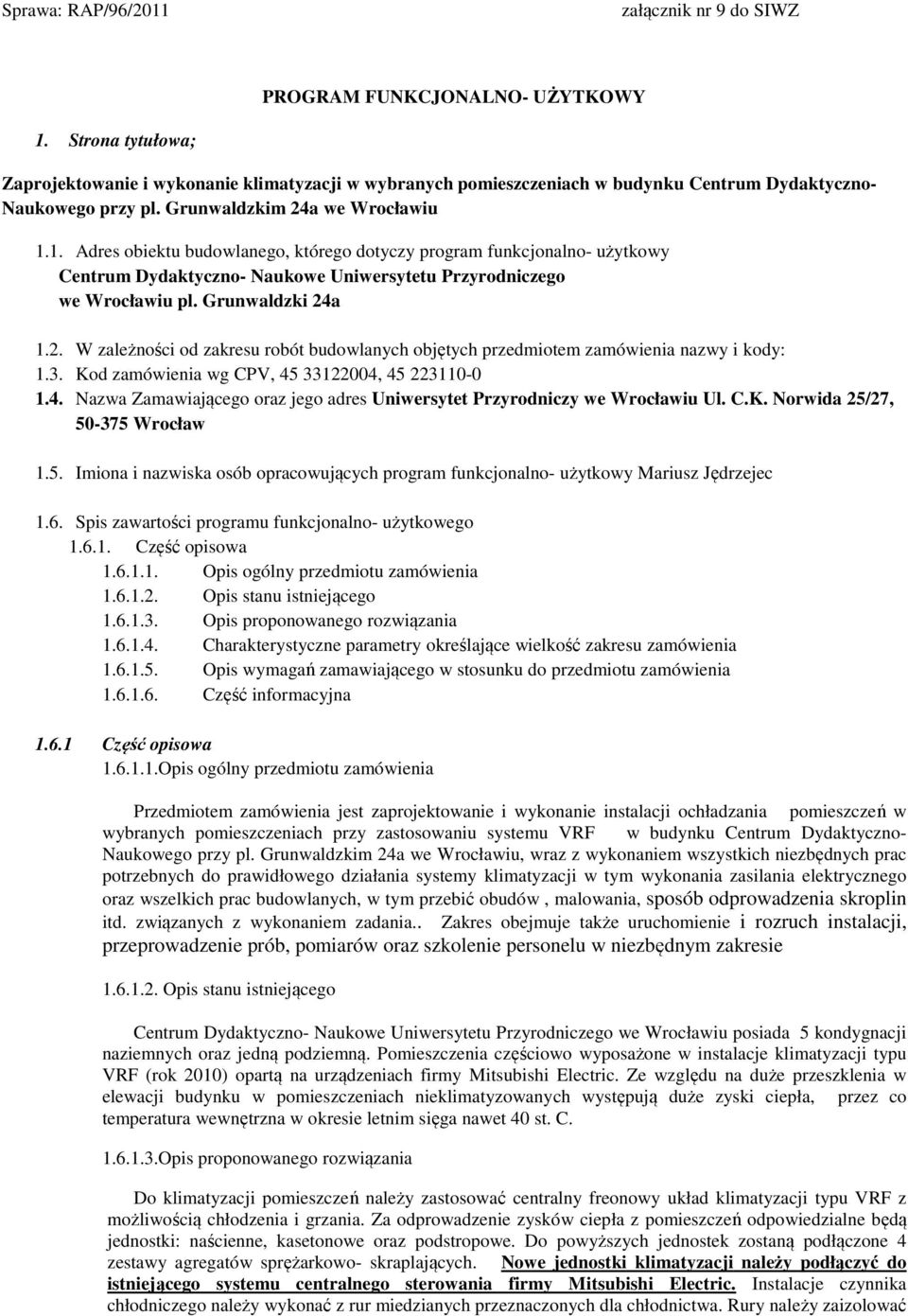

1 Sprawa: RAP/96/2011 załącznik nr 9 do SIWZ PROGRAM FUNKCJONALNO- UŻYTKOWY 1. Strona tytułowa; Zaprojektowanie i wykonanie klimatyzacji w wybranych pomieszczeniach w budynku Centrum Dydaktyczno- Naukowego przy pl. Grunwaldzkim 24a we Wrocławiu 1.1. Adres obiektu budowlanego, którego dotyczy program funkcjonalno- użytkowy Centrum Dydaktyczno- Naukowe Uniwersytetu Przyrodniczego we Wrocławiu pl. Grunwaldzki 24a 1.2. W zależności od zakresu robót budowlanych objętych przedmiotem zamówienia nazwy i kody: 1.3. Kod zamówienia wg CPV, , Nazwa Zamawiającego oraz jego adres Uniwersytet Przyrodniczy we Wrocławiu Ul. C.K. Norwida 25/27, Wrocław 1.5. Imiona i nazwiska osób opracowujących program funkcjonalno- użytkowy Mariusz Jędrzejec 1.6. Spis zawartości programu funkcjonalno- użytkowego Część opisowa Opis ogólny przedmiotu zamówienia Opis stanu istniejącego Opis proponowanego rozwiązania Charakterystyczne parametry określające wielkość zakresu zamówienia Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia Część informacyjna Część opisowa Opis ogólny przedmiotu zamówienia Przedmiotem zamówienia jest zaprojektowanie i wykonanie instalacji ochładzania pomieszczeń w wybranych pomieszczeniach przy zastosowaniu systemu VRF w budynku Centrum Dydaktyczno- Naukowego przy pl. Grunwaldzkim 24a we Wrocławiu, wraz z wykonaniem wszystkich niezbędnych prac potrzebnych do prawidłowego działania systemy klimatyzacji w tym wykonania zasilania elektrycznego oraz wszelkich prac budowlanych, w tym przebić obudów, malowania, sposób odprowadzenia skroplin itd. związanych z wykonaniem zadania.. Zakres obejmuje także uruchomienie i rozruch instalacji, przeprowadzenie prób, pomiarów oraz szkolenie personelu w niezbędnym zakresie Opis stanu istniejącego Centrum Dydaktyczno- Naukowe Uniwersytetu Przyrodniczego we Wrocławiu posiada 5 kondygnacji naziemnych oraz jedną podziemną. Pomieszczenia częściowo wyposażone w instalacje klimatyzacji typu VRF (rok 2010) opartą na urządzeniach firmy Mitsubishi Electric. Ze względu na duże przeszklenia w elewacji budynku w pomieszczeniach nieklimatyzowanych występują duże zyski ciepła, przez co temperatura wewnętrzna w okresie letnim sięga nawet 40 st. C Opis proponowanego rozwiązania Do klimatyzacji pomieszczeń należy zastosować centralny freonowy układ klimatyzacji typu VRF z możliwością chłodzenia i grzania. Za odprowadzenie zysków ciepła z pomieszczeń odpowiedzialne będą jednostki: naścienne, kasetonowe oraz podstropowe. Do powyższych jednostek zostaną podłączone 4 zestawy agregatów sprężarkowo- skraplających. Nowe jednostki klimatyzacji należy podłączyć do istniejącego systemu centralnego sterowania firmy Mitsubishi Electric. Instalacje czynnika chłodniczego należy wykonać z rur miedzianych przeznaczonych dla chłodnictwa. Rury należy zaizolować

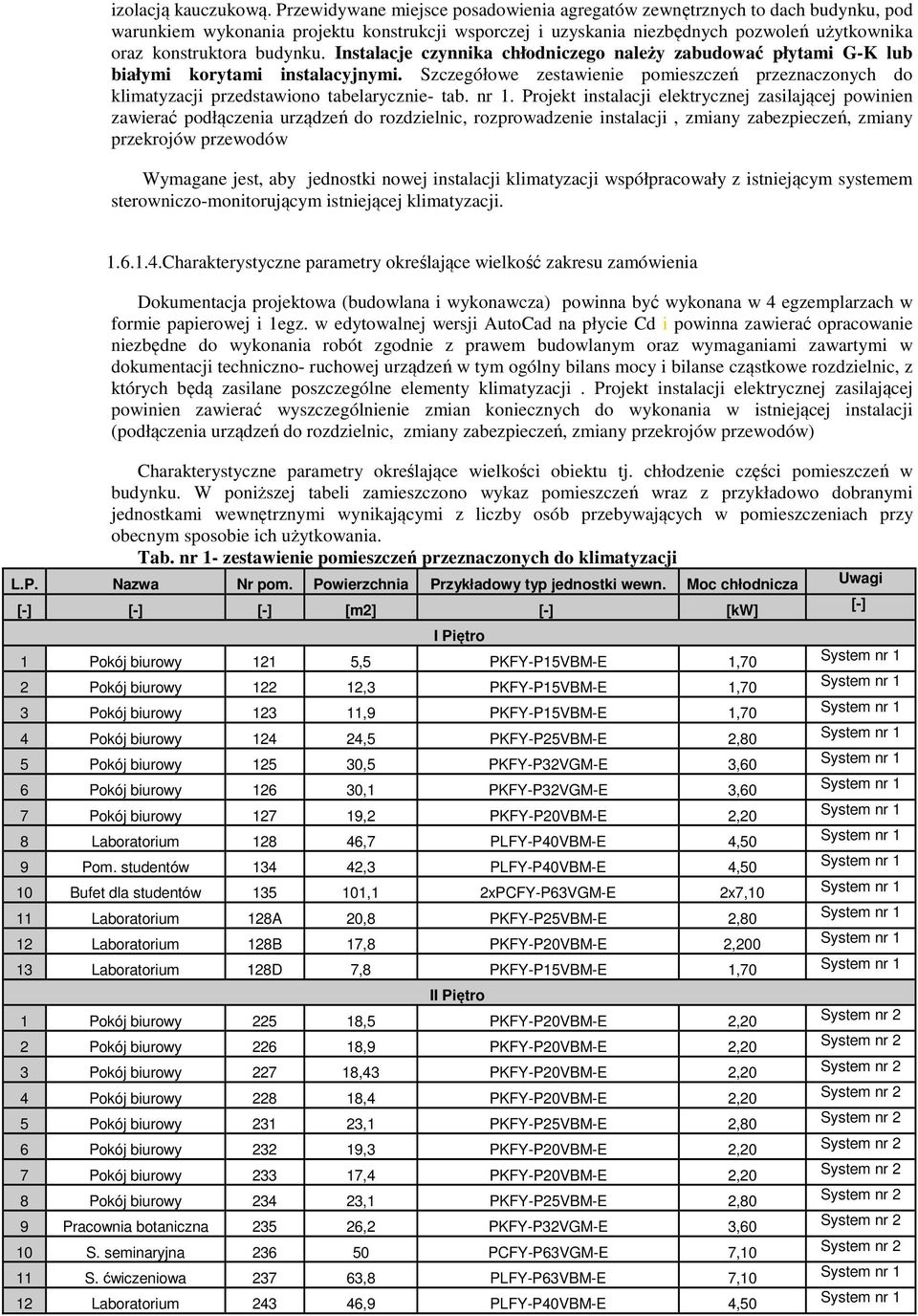

2 izolacją kauczukową. Przewidywane miejsce posadowienia agregatów zewnętrznych to dach budynku, pod warunkiem wykonania projektu konstrukcji wsporczej i uzyskania niezbędnych pozwoleń użytkownika oraz konstruktora budynku. Instalacje czynnika chłodniczego należy zabudować płytami G-K lub białymi korytami instalacyjnymi. Szczegółowe zestawienie pomieszczeń przeznaczonych do klimatyzacji przedstawiono tabelarycznie- tab. nr 1. Projekt instalacji elektrycznej zasilającej powinien zawierać podłączenia urządzeń do rozdzielnic, rozprowadzenie instalacji, zmiany zabezpieczeń, zmiany przekrojów przewodów Wymagane jest, aby jednostki nowej instalacji klimatyzacji współpracowały z istniejącym systemem sterowniczo-monitorującym istniejącej klimatyzacji Charakterystyczne parametry określające wielkość zakresu zamówienia Dokumentacja projektowa (budowlana i wykonawcza) powinna być wykonana w 4 egzemplarzach w formie papierowej i 1egz. w edytowalnej wersji AutoCad na płycie Cd i powinna zawierać opracowanie niezbędne do wykonania robót zgodnie z prawem budowlanym oraz wymaganiami zawartymi w dokumentacji techniczno- ruchowej urządzeń w tym ogólny bilans mocy i bilanse cząstkowe rozdzielnic, z których będą zasilane poszczególne elementy klimatyzacji. Projekt instalacji elektrycznej zasilającej powinien zawierać wyszczególnienie zmian koniecznych do wykonania w istniejącej instalacji (podłączenia urządzeń do rozdzielnic, zmiany zabezpieczeń, zmiany przekrojów przewodów) Charakterystyczne parametry określające wielkości obiektu tj. chłodzenie części pomieszczeń w budynku. W poniższej tabeli zamieszczono wykaz pomieszczeń wraz z przykładowo dobranymi jednostkami wewnętrznymi wynikającymi z liczby osób przebywających w pomieszczeniach przy obecnym sposobie ich użytkowania. Tab. nr 1- zestawienie pomieszczeń przeznaczonych do klimatyzacji L.P. Nazwa Nr pom. Powierzchnia Przykładowy typ jednostki wewn. Moc chłodnicza Uwagi [-] [-] [-] [m2] [-] [kw] [-] I Piętro 1 Pokój biurowy 121 5,5 PKFY-P15VBM-E 1,70 2 Pokój biurowy ,3 PKFY-P15VBM-E 1,70 3 Pokój biurowy ,9 PKFY-P15VBM-E 1,70 4 Pokój biurowy ,5 PKFY-P25VBM-E 2,80 5 Pokój biurowy ,5 PKFY-P32VGM-E 3,60 6 Pokój biurowy ,1 PKFY-P32VGM-E 3,60 7 Pokój biurowy ,2 PKFY-P20VBM-E 2,20 8 Laboratorium ,7 PLFY-P40VBM-E 4,50 9 Pom. studentów ,3 PLFY-P40VBM-E 4,50 10 Bufet dla studentów ,1 2xPCFY-P63VGM-E 2x7,10 11 Laboratorium 128A 20,8 PKFY-P25VBM-E 2,80 12 Laboratorium 128B 17,8 PKFY-P20VBM-E 2, Laboratorium 128D 7,8 PKFY-P15VBM-E 1,70 II Piętro 1 Pokój biurowy ,5 PKFY-P20VBM-E 2,20 2 Pokój biurowy ,9 PKFY-P20VBM-E 2,20 3 Pokój biurowy ,43 PKFY-P20VBM-E 2,20 4 Pokój biurowy ,4 PKFY-P20VBM-E 2,20 5 Pokój biurowy ,1 PKFY-P25VBM-E 2,80 6 Pokój biurowy ,3 PKFY-P20VBM-E 2,20 7 Pokój biurowy ,4 PKFY-P20VBM-E 2,20 8 Pokój biurowy ,1 PKFY-P25VBM-E 2,80 9 Pracownia botaniczna ,2 PKFY-P32VGM-E 3,60 10 S. seminaryjna PCFY-P63VGM-E 7,10 11 S. ćwiczeniowa ,8 PLFY-P63VBM-E 7,10 12 Laboratorium ,9 PLFY-P40VBM-E 4,50

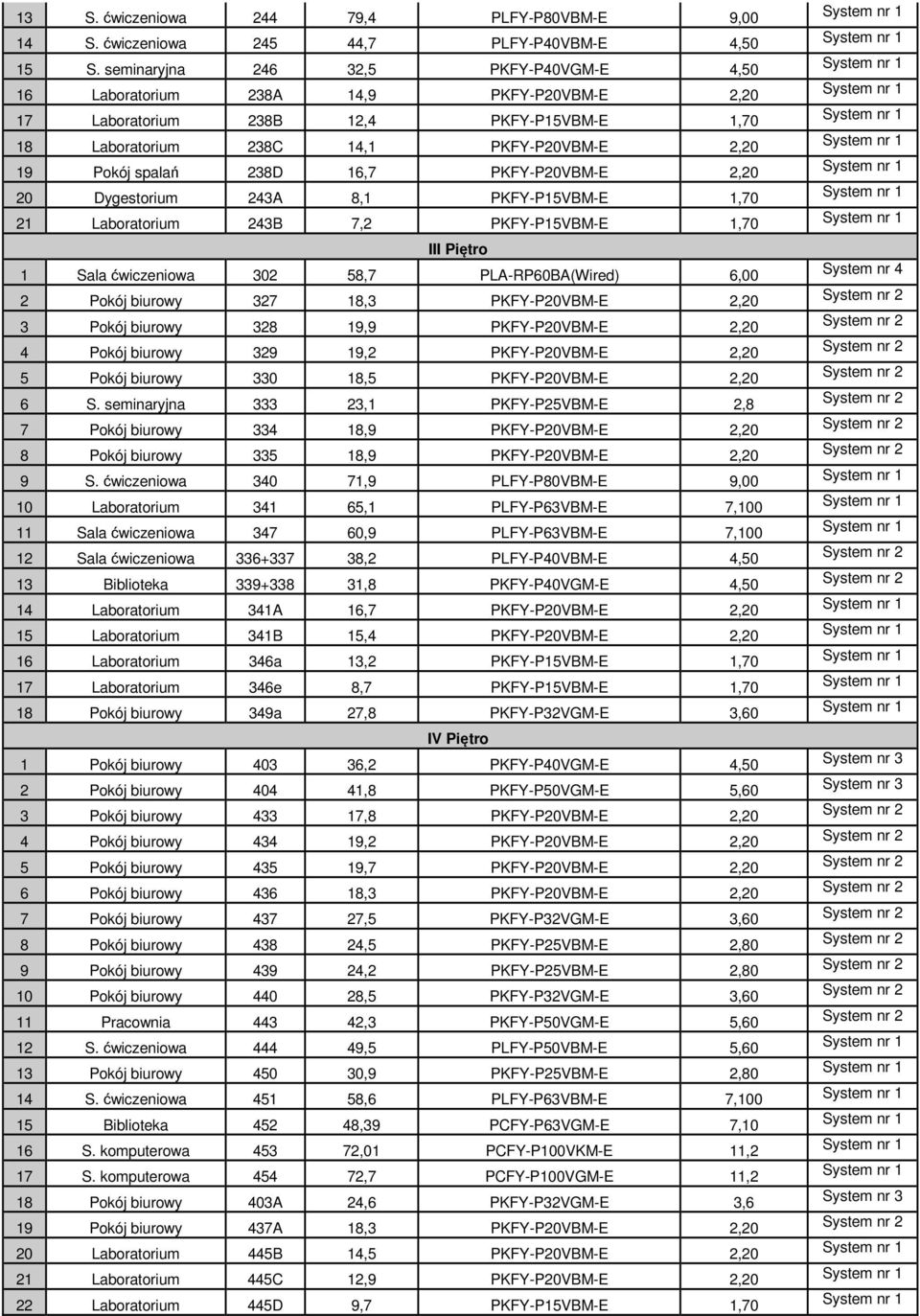

3 13 S. ćwiczeniowa ,4 PLFY-P80VBM-E 9,00 14 S. ćwiczeniowa ,7 PLFY-P40VBM-E 4,50 15 S. seminaryjna ,5 PKFY-P40VGM-E 4,50 16 Laboratorium 238A 14,9 PKFY-P20VBM-E 2,20 17 Laboratorium 238B 12,4 PKFY-P15VBM-E 1,70 18 Laboratorium 238C 14,1 PKFY-P20VBM-E 2,20 19 Pokój spalań 238D 16,7 PKFY-P20VBM-E 2,20 20 Dygestorium 243A 8,1 PKFY-P15VBM-E 1,70 21 Laboratorium 243B 7,2 PKFY-P15VBM-E 1,70 III Piętro 1 Sala ćwiczeniowa ,7 PLA-RP60BA(Wired) 6,00 2 Pokój biurowy ,3 PKFY-P20VBM-E 2,20 3 Pokój biurowy ,9 PKFY-P20VBM-E 2,20 4 Pokój biurowy ,2 PKFY-P20VBM-E 2,20 5 Pokój biurowy ,5 PKFY-P20VBM-E 2,20 6 S. seminaryjna ,1 PKFY-P25VBM-E 2,8 7 Pokój biurowy ,9 PKFY-P20VBM-E 2,20 8 Pokój biurowy ,9 PKFY-P20VBM-E 2,20 9 S. ćwiczeniowa ,9 PLFY-P80VBM-E 9,00 10 Laboratorium ,1 PLFY-P63VBM-E 7, Sala ćwiczeniowa ,9 PLFY-P63VBM-E 7, Sala ćwiczeniowa ,2 PLFY-P40VBM-E 4,50 13 Biblioteka ,8 PKFY-P40VGM-E 4,50 14 Laboratorium 341A 16,7 PKFY-P20VBM-E 2,20 15 Laboratorium 341B 15,4 PKFY-P20VBM-E 2,20 16 Laboratorium 346a 13,2 PKFY-P15VBM-E 1,70 17 Laboratorium 346e 8,7 PKFY-P15VBM-E 1,70 18 Pokój biurowy 349a 27,8 PKFY-P32VGM-E 3,60 IV Piętro 1 Pokój biurowy ,2 PKFY-P40VGM-E 4,50 2 Pokój biurowy ,8 PKFY-P50VGM-E 5,60 3 Pokój biurowy ,8 PKFY-P20VBM-E 2,20 4 Pokój biurowy ,2 PKFY-P20VBM-E 2,20 5 Pokój biurowy ,7 PKFY-P20VBM-E 2,20 6 Pokój biurowy ,3 PKFY-P20VBM-E 2,20 7 Pokój biurowy ,5 PKFY-P32VGM-E 3,60 8 Pokój biurowy ,5 PKFY-P25VBM-E 2,80 9 Pokój biurowy ,2 PKFY-P25VBM-E 2,80 10 Pokój biurowy ,5 PKFY-P32VGM-E 3,60 11 Pracownia ,3 PKFY-P50VGM-E 5,60 12 S. ćwiczeniowa ,5 PLFY-P50VBM-E 5,60 13 Pokój biurowy ,9 PKFY-P25VBM-E 2,80 14 S. ćwiczeniowa ,6 PLFY-P63VBM-E 7, Biblioteka ,39 PCFY-P63VGM-E 7,10 16 S. komputerowa ,01 PCFY-P100VKM-E 11,2 17 S. komputerowa ,7 PCFY-P100VGM-E 11,2 18 Pokój biurowy 403A 24,6 PKFY-P32VGM-E 3,6 19 Pokój biurowy 437A 18,3 PKFY-P20VBM-E 2,20 20 Laboratorium 445B 14,5 PKFY-P20VBM-E 2,20 21 Laboratorium 445C 12,9 PKFY-P20VBM-E 2,20 22 Laboratorium 445D 9,7 PKFY-P15VBM-E 1,70 System nr 4

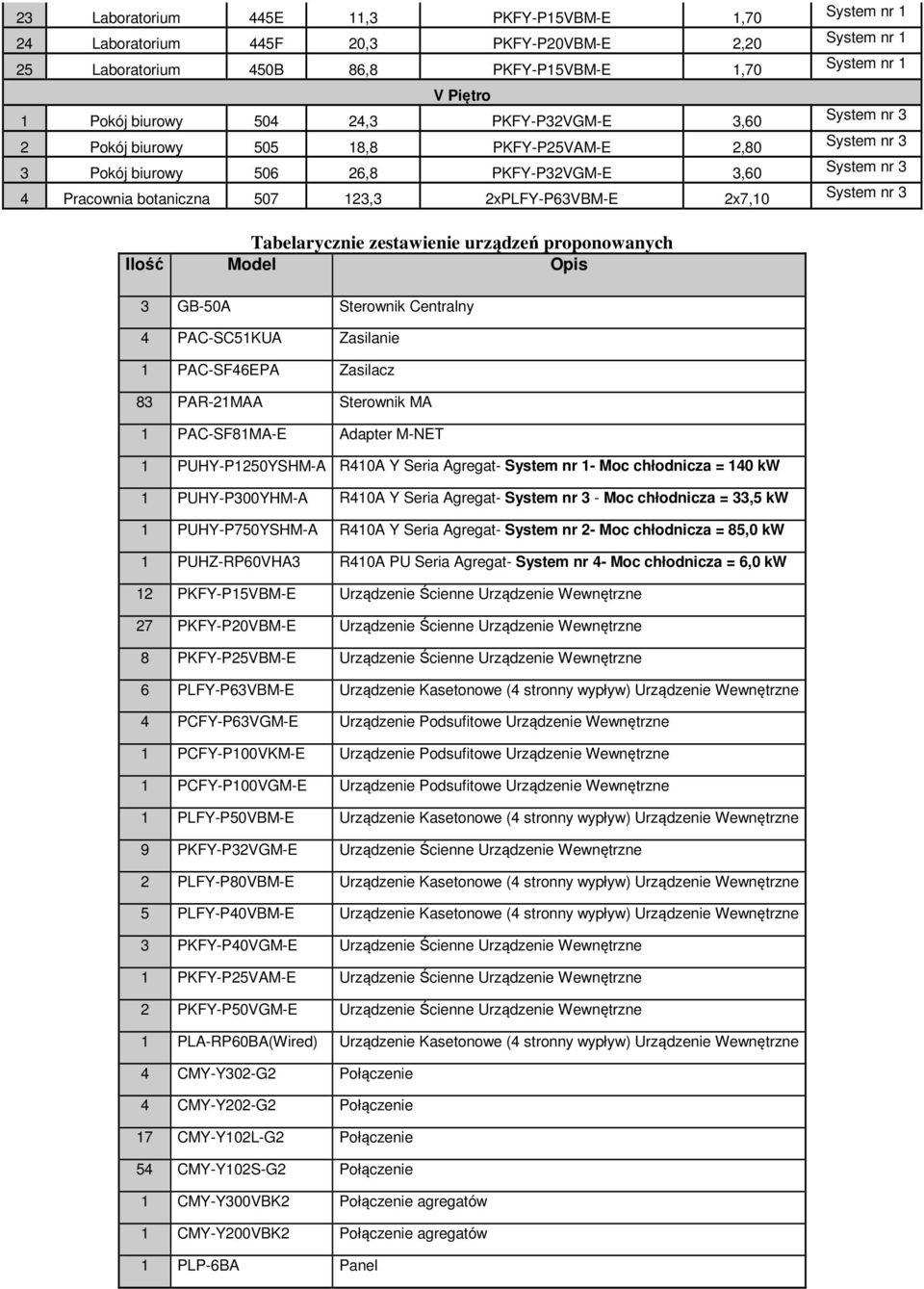

4 23 Laboratorium 445E 11,3 PKFY-P15VBM-E 1,70 24 Laboratorium 445F 20,3 PKFY-P20VBM-E 2,20 25 Laboratorium 450B 86,8 PKFY-P15VBM-E 1,70 V Piętro 1 Pokój biurowy ,3 PKFY-P32VGM-E 3,60 2 Pokój biurowy ,8 PKFY-P25VAM-E 2,80 3 Pokój biurowy ,8 PKFY-P32VGM-E 3,60 4 Pracownia botaniczna ,3 2xPLFY-P63VBM-E 2x7,10 Tabelarycznie zestawienie urządzeń proponowanych Ilość Model Opis 3 GB-50A Sterownik Centralny 4 PAC-SC51KUA Zasilanie 1 PAC-SF46EPA Zasilacz 83 PAR-21MAA Sterownik MA 1 PAC-SF81MA-E Adapter M-NET 1 PUHY-P1250YSHM-A R410A Y Seria Agregat- - Moc chłodnicza = 140 kw 1 PUHY-P300YHM-A R410A Y Seria Agregat- - Moc chłodnicza = 33,5 kw 1 PUHY-P750YSHM-A R410A Y Seria Agregat- - Moc chłodnicza = 85,0 kw 1 PUHZ-RP60VHA3 R410A PU Seria Agregat- System nr 4- Moc chłodnicza = 6,0 kw 12 PKFY-P15VBM-E Urządzenie Ścienne Urządzenie Wewnętrzne 27 PKFY-P20VBM-E Urządzenie Ścienne Urządzenie Wewnętrzne 8 PKFY-P25VBM-E Urządzenie Ścienne Urządzenie Wewnętrzne 6 PLFY-P63VBM-E Urządzenie Wewnętrzne 4 PCFY-P63VGM-E Urządzenie Podsufitowe Urządzenie Wewnętrzne 1 PCFY-P100VKM-E Urządzenie Podsufitowe Urządzenie Wewnętrzne 1 PCFY-P100VGM-E Urządzenie Podsufitowe Urządzenie Wewnętrzne 1 PLFY-P50VBM-E Urządzenie Wewnętrzne 9 PKFY-P32VGM-E Urządzenie Ścienne Urządzenie Wewnętrzne 2 PLFY-P80VBM-E Urządzenie Wewnętrzne 5 PLFY-P40VBM-E Urządzenie Wewnętrzne 3 PKFY-P40VGM-E Urządzenie Ścienne Urządzenie Wewnętrzne 1 PKFY-P25VAM-E Urządzenie Ścienne Urządzenie Wewnętrzne 2 PKFY-P50VGM-E Urządzenie Ścienne Urządzenie Wewnętrzne 1 PLA-RP60BA(Wired) Urządzenie Wewnętrzne 4 CMY-Y302-G2 Połączenie 4 CMY-Y202-G2 Połączenie 17 CMY-Y102L-G2 Połączenie 54 CMY-Y102S-G2 Połączenie 1 CMY-Y300VBK2 Połączenie agregatów 1 CMY-Y200VBK2 Połączenie agregatów 1 PLP-6BA Panel

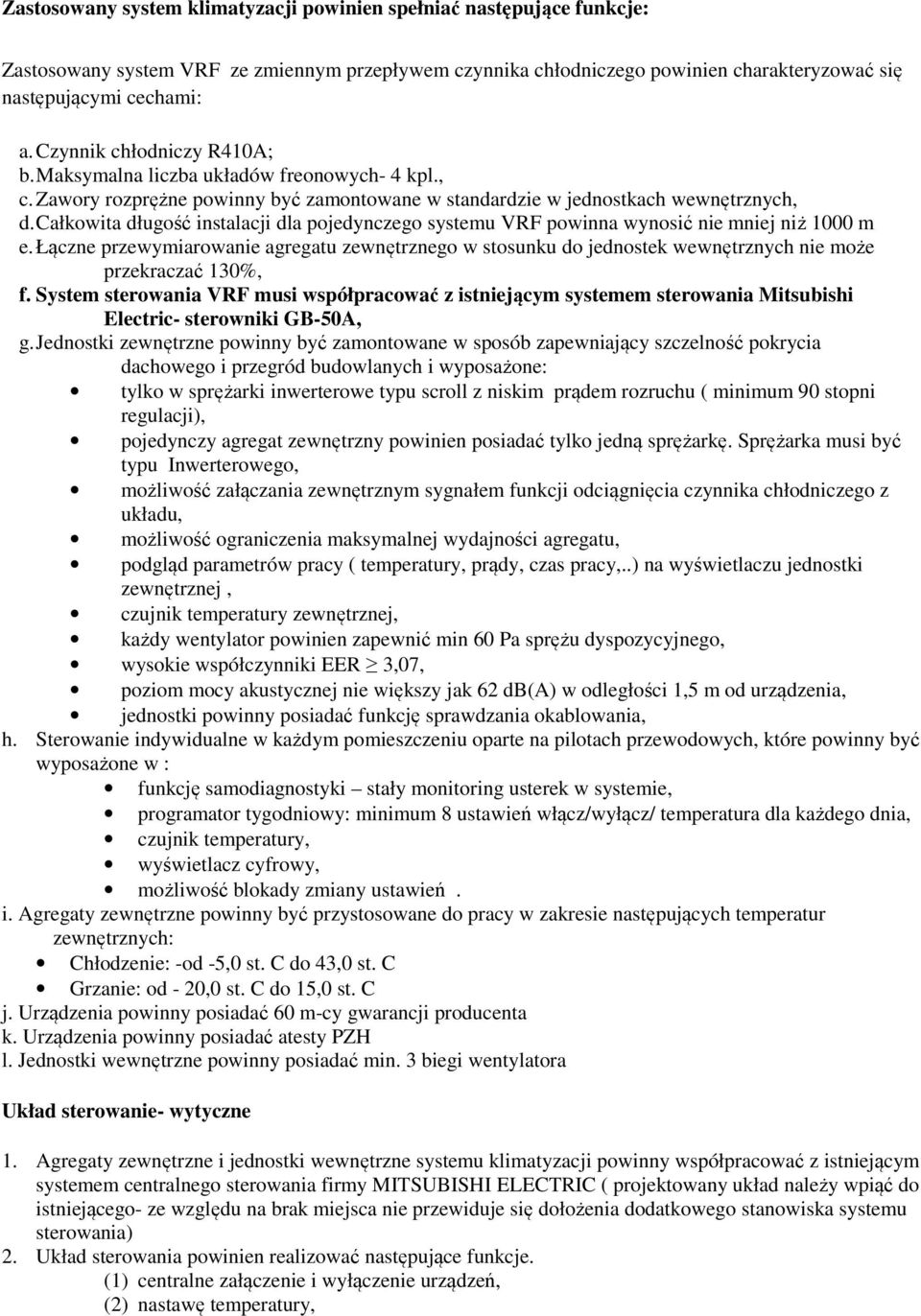

5 Zastosowany system klimatyzacji powinien spełniać następujące funkcje: Zastosowany system VRF ze zmiennym przepływem czynnika chłodniczego powinien charakteryzować się następującymi cechami: a. Czynnik chłodniczy R410A; b. Maksymalna liczba układów freonowych- 4 kpl., c. Zawory rozprężne powinny być zamontowane w standardzie w jednostkach wewnętrznych, d. Całkowita długość instalacji dla pojedynczego systemu VRF powinna wynosić nie mniej niż 1000 m e. Łączne przewymiarowanie agregatu zewnętrznego w stosunku do jednostek wewnętrznych nie może przekraczać 130%, f. System sterowania VRF musi współpracować z istniejącym systemem sterowania Mitsubishi Electric- sterowniki GB-50A, g. Jednostki zewnętrzne powinny być zamontowane w sposób zapewniający szczelność pokrycia dachowego i przegród budowlanych i wyposażone: tylko w sprężarki inwerterowe typu scroll z niskim prądem rozruchu ( minimum 90 stopni regulacji), pojedynczy agregat zewnętrzny powinien posiadać tylko jedną sprężarkę. Sprężarka musi być typu Inwerterowego, możliwość załączania zewnętrznym sygnałem funkcji odciągnięcia czynnika chłodniczego z układu, możliwość ograniczenia maksymalnej wydajności agregatu, podgląd parametrów pracy ( temperatury, prądy, czas pracy,..) na wyświetlaczu jednostki zewnętrznej, czujnik temperatury zewnętrznej, każdy wentylator powinien zapewnić min 60 Pa sprężu dyspozycyjnego, wysokie współczynniki EER 3,07, poziom mocy akustycznej nie większy jak 62 db(a) w odległości 1,5 m od urządzenia, jednostki powinny posiadać funkcję sprawdzania okablowania, h. Sterowanie indywidualne w każdym pomieszczeniu oparte na pilotach przewodowych, które powinny być wyposażone w : funkcję samodiagnostyki stały monitoring usterek w systemie, programator tygodniowy: minimum 8 ustawień włącz/wyłącz/ temperatura dla każdego dnia, czujnik temperatury, wyświetlacz cyfrowy, możliwość blokady zmiany ustawień. i. Agregaty zewnętrzne powinny być przystosowane do pracy w zakresie następujących temperatur zewnętrznych: Chłodzenie: -od -5,0 st. C do 43,0 st. C Grzanie: od - 20,0 st. C do 15,0 st. C j. Urządzenia powinny posiadać 60 m-cy gwarancji producenta k. Urządzenia powinny posiadać atesty PZH l. Jednostki wewnętrzne powinny posiadać min. 3 biegi wentylatora Układ sterowanie- wytyczne 1. Agregaty zewnętrzne i jednostki wewnętrzne systemu klimatyzacji powinny współpracować z istniejącym systemem centralnego sterowania firmy MITSUBISHI ELECTRIC ( projektowany układ należy wpiąć do istniejącego- ze względu na brak miejsca nie przewiduje się dołożenia dodatkowego stanowiska systemu sterowania) 2. Układ sterowania powinien realizować następujące funkcje. (1) centralne załączenie i wyłączenie urządzeń, (2) nastawę temperatury,

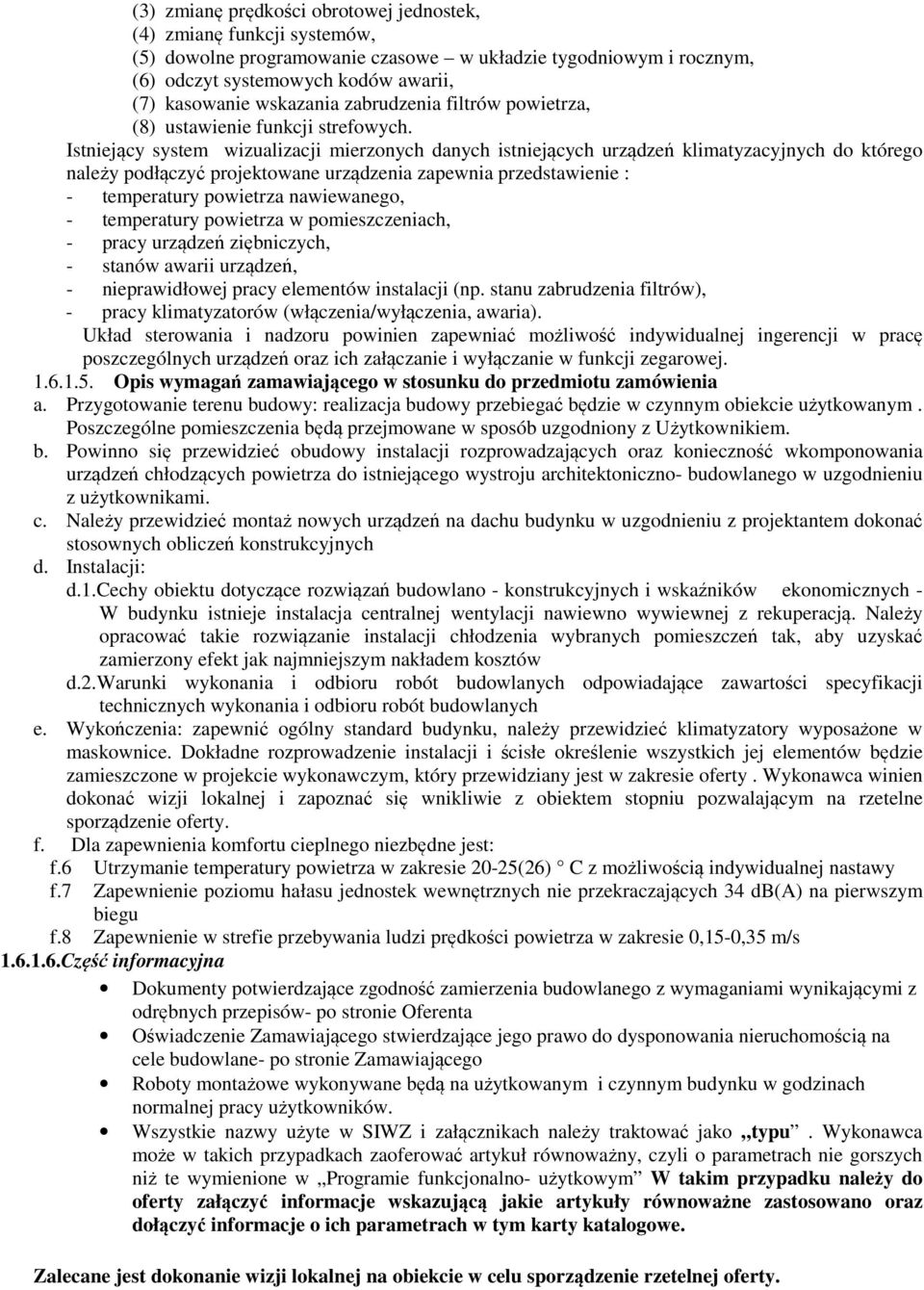

6 (3) zmianę prędkości obrotowej jednostek, (4) zmianę funkcji systemów, (5) dowolne programowanie czasowe w układzie tygodniowym i rocznym, (6) odczyt systemowych kodów awarii, (7) kasowanie wskazania zabrudzenia filtrów powietrza, (8) ustawienie funkcji strefowych. Istniejący system wizualizacji mierzonych danych istniejących urządzeń klimatyzacyjnych do którego należy podłączyć projektowane urządzenia zapewnia przedstawienie : - temperatury powietrza nawiewanego, - temperatury powietrza w pomieszczeniach, - pracy urządzeń ziębniczych, - stanów awarii urządzeń, - nieprawidłowej pracy elementów instalacji (np. stanu zabrudzenia filtrów), - pracy klimatyzatorów (włączenia/wyłączenia, awaria). Układ sterowania i nadzoru powinien zapewniać możliwość indywidualnej ingerencji w pracę poszczególnych urządzeń oraz ich załączanie i wyłączanie w funkcji zegarowej Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia a. Przygotowanie terenu budowy: realizacja budowy przebiegać będzie w czynnym obiekcie użytkowanym. Poszczególne pomieszczenia będą przejmowane w sposób uzgodniony z Użytkownikiem. b. Powinno się przewidzieć obudowy instalacji rozprowadzających oraz konieczność wkomponowania urządzeń chłodzących powietrza do istniejącego wystroju architektoniczno- budowlanego w uzgodnieniu z użytkownikami. c. Należy przewidzieć montaż nowych urządzeń na dachu budynku w uzgodnieniu z projektantem dokonać stosownych obliczeń konstrukcyjnych d. Instalacji: d.1.cechy obiektu dotyczące rozwiązań budowlano - konstrukcyjnych i wskaźników ekonomicznych - W budynku istnieje instalacja centralnej wentylacji nawiewno wywiewnej z rekuperacją. Należy opracować takie rozwiązanie instalacji chłodzenia wybranych pomieszczeń tak, aby uzyskać zamierzony efekt jak najmniejszym nakładem kosztów d.2.warunki wykonania i odbioru robót budowlanych odpowiadające zawartości specyfikacji technicznych wykonania i odbioru robót budowlanych e. Wykończenia: zapewnić ogólny standard budynku, należy przewidzieć klimatyzatory wyposażone w maskownice. Dokładne rozprowadzenie instalacji i ścisłe określenie wszystkich jej elementów będzie zamieszczone w projekcie wykonawczym, który przewidziany jest w zakresie oferty. Wykonawca winien dokonać wizji lokalnej i zapoznać się wnikliwie z obiektem stopniu pozwalającym na rzetelne sporządzenie oferty. f. Dla zapewnienia komfortu cieplnego niezbędne jest: f.6 Utrzymanie temperatury powietrza w zakresie 20-25(26) C z możliwością indywidualnej nastawy f.7 Zapewnienie poziomu hałasu jednostek wewnętrznych nie przekraczających 34 db(a) na pierwszym biegu f.8 Zapewnienie w strefie przebywania ludzi prędkości powietrza w zakresie 0,15-0,35 m/s Część informacyjna Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów- po stronie Oferenta Oświadczenie Zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane- po stronie Zamawiającego Roboty montażowe wykonywane będą na użytkowanym i czynnym budynku w godzinach normalnej pracy użytkowników. Wszystkie nazwy użyte w SIWZ i załącznikach należy traktować jako typu. Wykonawca może w takich przypadkach zaoferować artykuł równoważny, czyli o parametrach nie gorszych niż te wymienione w Programie funkcjonalno- użytkowym W takim przypadku należy do oferty załączyć informacje wskazującą jakie artykuły równoważne zastosowano oraz dołączyć informacje o ich parametrach w tym karty katalogowe. Zalecane jest dokonanie wizji lokalnej na obiekcie w celu sporządzenie rzetelnej oferty.

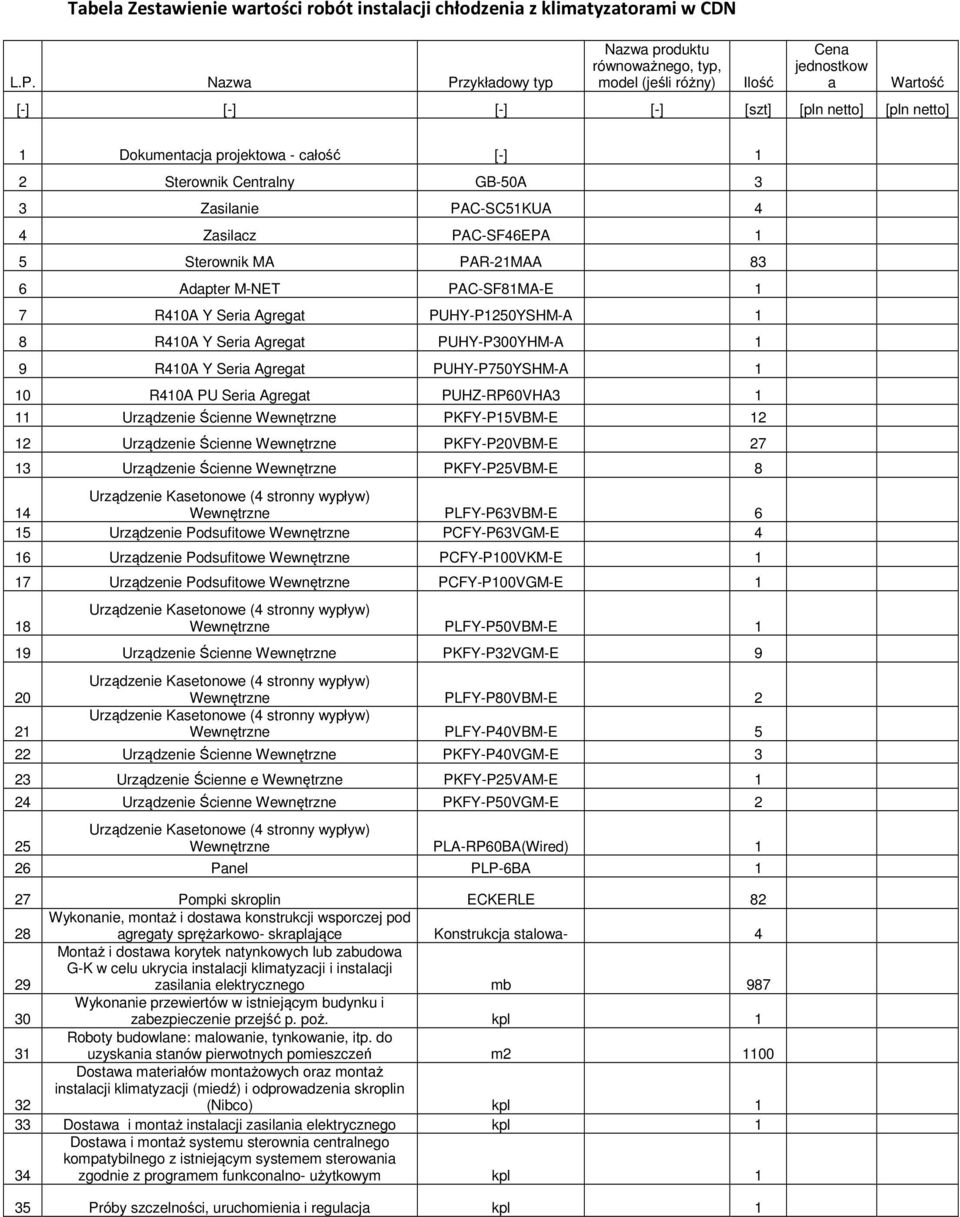

7 Tabela Zestawienie wartości robót instalacji chłodzenia z klimatyzatorami w CDN L.P. Nazwa Przykładowy typ Nazwa produktu równoważnego, typ, model (jeśli różny) Ilość Cena jednostkow a Wartość [-] [-] [-] [-] [szt] [pln netto] [pln netto] 1 Dokumentacja projektowa - całość [-] 1 2 Sterownik Centralny GB-50A 3 3 Zasilanie PAC-SC51KUA 4 4 Zasilacz PAC-SF46EPA 1 5 Sterownik MA PAR-21MAA 83 6 Adapter M-NET PAC-SF81MA-E 1 7 R410A Y Seria Agregat PUHY-P1250YSHM-A 1 8 R410A Y Seria Agregat PUHY-P300YHM-A 1 9 R410A Y Seria Agregat PUHY-P750YSHM-A 1 10 R410A PU Seria Agregat PUHZ-RP60VHA Urządzenie Ścienne Wewnętrzne PKFY-P15VBM-E Urządzenie Ścienne Wewnętrzne PKFY-P20VBM-E Urządzenie Ścienne Wewnętrzne PKFY-P25VBM-E 8 14 Wewnętrzne PLFY-P63VBM-E 6 15 Urządzenie Podsufitowe Wewnętrzne PCFY-P63VGM-E 4 16 Urządzenie Podsufitowe Wewnętrzne PCFY-P100VKM-E 1 17 Urządzenie Podsufitowe Wewnętrzne PCFY-P100VGM-E 1 18 Wewnętrzne PLFY-P50VBM-E 1 19 Urządzenie Ścienne Wewnętrzne PKFY-P32VGM-E Wewnętrzne PLFY-P80VBM-E 2 Wewnętrzne PLFY-P40VBM-E 5 22 Urządzenie Ścienne Wewnętrzne PKFY-P40VGM-E 3 23 Urządzenie Ścienne e Wewnętrzne PKFY-P25VAM-E 1 24 Urządzenie Ścienne Wewnętrzne PKFY-P50VGM-E 2 25 Wewnętrzne PLA-RP60BA(Wired) 1 26 Panel PLP-6BA 1 27 Pompki skroplin ECKERLE Wykonanie, montaż i dostawa konstrukcji wsporczej pod agregaty sprężarkowo- skraplające Konstrukcja stalowa Montaż i dostawa korytek natynkowych lub zabudowa G-K w celu ukrycia instalacji klimatyzacji i instalacji zasilania elektrycznego mb Wykonanie przewiertów w istniejącym budynku i zabezpieczenie przejść p. poż. kpl 1 31 Roboty budowlane: malowanie, tynkowanie, itp. do uzyskania stanów pierwotnych pomieszczeń m Dostawa materiałów montażowych oraz montaż instalacji klimatyzacji (miedź) i odprowadzenia skroplin (Nibco) kpl 1 33 Dostawa i montaż instalacji zasilania elektrycznego kpl 1 34 Dostawa i montaż systemu sterownia centralnego kompatybilnego z istniejącym systemem sterowania zgodnie z programem funkconalno- użytkowym kpl 1 35 Próby szczelności, uruchomienia i regulacja kpl 1
