1 Przemysł farmaceutyczny Przemysł spożywczy Przemysł biotechnologiczny Przemysł kosmetyczny Sterylne procesy technologiczne

2 O nas Alexander Wiegand, Prezes i CEO, WIKA Grupa WIKA, rodzinna firma zatrudniająca ponad 8500 wysoko wykwalifikowanych pracowników, jest światowym liderem w zakresie pomiaru ciśnienia i temperatury. Firma WIKA ustanawia także standardy w pomiarach poziomu i przepływu oraz technologii kalibracji. Została założona w 1946 roku. Dzięki szerokiemu portfolio wysoko precyzyjnych przyrządów oraz kompleksowemu zakresowi usług, dziś jest silnym i niezawodnym partnerem w zakresie wszystkich wymagań przemysłowej technologii pomiarowej. Firma WIKA posiada fabryki produkcyjne na całym świecie, dzięki czemu zapewnia elastyczność oraz najwyższą wydajność dostaw. Co roku, w seriach od 1 do ponad sztuk, dostarczanych jest powyżej 50 milionów wysokiej jakości produktów standardowych oraz rozwiązań specjalnych. Nasi klienci na całym świecie obsługiwani są kompetentnie i niezawodnie, za pośrednictwem licznych oddziałów własnych i partnerów handlowych. Z naszymi odbiorcami lokalnie kontaktują się doświadczeni inżynierowie oraz specjaliści ds. sprzedaży. 2

3 Spis treści Wykonanie sterylne 4 Separatory membranowe 10 Elektroniczny pomiar ciśnienia 16 Mechaniczny i mechatroniczny pomiar ciśnienia 20 Elektroniczny pomiar temperatury 22 Mechaniczny pomiar temperatury 28 Przyrządy do pomiaru poziomu 30 Specjalne zastosowanie 33 Przykłady montażu 36 Serwis 39 Technologia kalibracji 40 Informacja techniczna 42 WIKA Twój Partner w sterylnych procesach technologicznych W produkcji artykułów spożywczych i farmaceutyków bezpieczeństwo produkcji oraz wyeliminowanie jakiegokolwiek ryzyka dla konsumentów produktu końcowego jest sprawą najważniejszą. W łańcuchu wszystkich składników w obrębie procesu technologicznego technika pomiaru odgrywa kluczową rolę, dostarcza ona kluczowych informacji procesowych, które umożliwiają wytworzenie produktów najwyższej jakości. Dodatkowo muszą zostać spełnione wymagania sterylne dotyczące konstrukcji przyrządu pomiarowego, sposobu połączenia czujnika z instalacją procesową oraz łatwości czyszczenia. Niniejsza broszura pomoże przy wyborze rozwiązań specjalnych spełniających normy sterylne w odniesieniu do pomiaru temperatury, ciśnienia i poziomu. Natomiast specjalne rozwiązania, przystosowane do indywidualnych wymagań danego procesu, będą opracowywane zgodnie ze specyfikacją klienta. 3

4 Wykonanie sterylne Ze względu na coraz większe wymagania dotyczące bezpieczeństwa i czystości na liniach produkcyjnych, a także rosnące wymagania jakościowe produktu, decydującym czynnikiem przy wyborze odpowiedniego urządzenia pomiarowego jest materiał oraz chropowatość powierzchni. Materiał W sterylnych procesach technologicznych, jako materiał standardowy stosowana jest stal nierdzewna. W przemyśle spożywczym i farmaceutycznym stosowane są stale i Stale nierdzewne są obojętne na działanie większości produktów spożywczych i farmaceutycznych, a także charakteryzują się dobrą odpornością na korozję i na działanie środków czyszczących i dezynfekujących. Dodatkowo stal nierdzewna posiada lepszą odporność na korozję niż stal nierdzewna Do specjalnych zastosowań wymagane są stopy takie jak stal nierdzewna (904L) lub hastelloy C, oraz powłoki z tworzyw sztucznych takich, jak PFA (tetrafluorek węgla) lub PTFE (poli-tetra-fluoro etylen). WIKA używa stali jako standardowego materiału do wszystkich powierzchni metalicznych, które mogą stykać się z przetwarzanym medium. Powierzchnia Na czystość zakładu produkcyjnego w zakresie procesów CIP/SIP główny wpływ ma jakość powierzchni stykających się z medium przetwarzanym w procesie produkcyjnym. Aby uniknąć koncentracji chorobotwórczych organizmów i tworzenia się błon biologicznych, powierzchnie stykające się z produktami powinny być pasywne i pozbawione mikroskopijnych wad. Oprócz topografii powierzchni, chropowatość powierzchni jest ważnym kryterium dotyczącym możliwość czyszczenia. Uważa się, że chropowatość powierzchni Ra < 0,8 μm jest odpowiednia do sterylnych procesów w odniesieniu do normy wg EHEDG. Dla wrażliwych procesów biotechnologicznych, wymagane są powierzchnie o mniejszej chropowatości np.: Ra<0,38 μm wg ASME BPE. 4

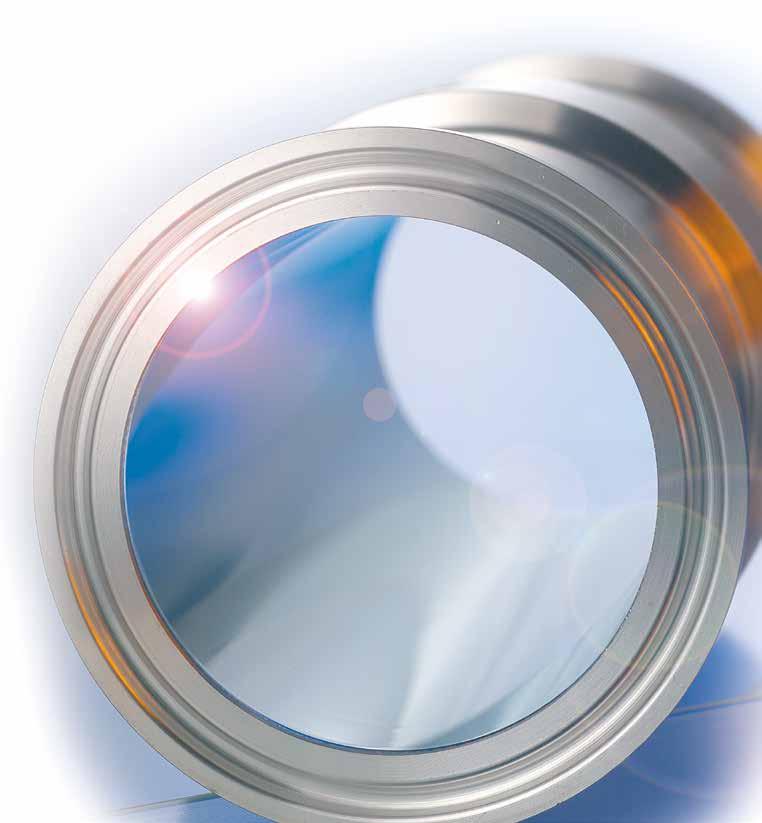

5 Wykonanie sterylne Polerowanie elektrolityczne Polerowanie elektrolityczne ułatwia czyszczenie powierzchni. W ten sposób struktura powierzchni zostaje wyraźnie wygładzona, przez co zmniejsza się jej chropowatość. Dalszą korzyścią jest zwiększenie, dzięki polerowaniu elektrolitycznemu, warstwy pasywnej stali nierdzewnej, co poprawia odporność na korozję, zwłaszcza w przypadku środowisk redukujących. 5

6 Materiały uszczelniające Procesowe parametry ciśnienia i temperatury, jak również media używane w procesie oraz płyny stosowane do czyszczenia i dezynfekcji, są czynnikami kluczowymi przy wyborze odpowiedniego materiału uszczelniającego. Materiał uszczelniający musi być toksycznie nieszkodliwy i musi zapewniać odpowiednią odporność na ścieranie, odporność na działanie agresywnych płynów czyszczących i przegrzanej pary wodnej w wysokich temperaturach sterylizacji. Specjalnie opracowane, złożone elastomery, najczęściej używane są jako pierścienie typu O-ring lub uszczelki kształtowe, na przykład bazujące na perfluorelastomerach (FFKM), jak VITON, materiałach etylenowopropylenowo-dienowych (EPDM) lub poli-tetra-fluoro etylenie (PTFE). Materiały używane na elementy uszczelniające, jak również ich procesy wytwórcze muszą być zaaprobowane przez właściwe organy. 6

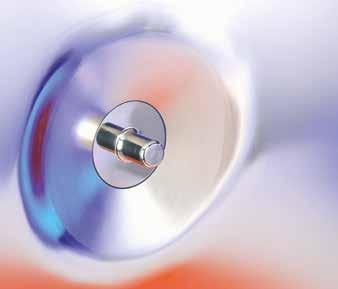

7 Wykonanie sterylne Przyłącze procesowe Przyłącze procesowe stosowane w zakładach wyposażonych w systemy CIP nie mogą stanowić zagrożenia dla sterylności i cechują się następującymi właściwościami: Określone wstępne naprężenie elementu uszczelniającego, za pomocą metalowego ogranicznika Centrowanie za pomocą cylindrycznego prowadnika Uszczelnienie wewnątrz rury bez szczelin Dostępne są odpowiednie przyłącza wg DIN 11864, Neumo BioConnect, BioControl i Varivent. Firma WIKA oferuje szeroki zakres przyłączy procesowych wg DIN (przyłącze mleczarskie) i wg DIN (Clamp) specjalnie zaprojektowanych w celu łatwego demontażu systemów pomiarowych. Dzięki temu są idealne do systemów, które muszą być zdemontowane w celu oczyszczenia. Jeżeli przyrząd pomiarowy stosowany jest w systemie CIP wymagane jest zastosowanie odpowiedniego profilu uszczelniającego. Przyłącza procesowe z metalowymi częściami uszczelniającymi (gwinty ze stożkiem uszczelniającym) tworzą przerwę w punkcie uszczelnienia i dlatego są bardzo źle oceniane ze względu na możliwości czyszczenia; szczególnie przy ponownym uszczelnianiu i mocowaniu, po kalibracji przyrządów pomiarowych. Przyłącze rurowe wg DIN Przyłącze rurowe wg DIN , forma A Gwint NEUMO BioConnect 7

8 Obudowa Konstrukcja części niezwilżanych musi umożliwiać łatwe czyszczenie sprzętu również z zewnątrz. Szczególnie podczas produkcji żywności w otwartych procesach, maszyny i sprzęt muszą być czyszczone po zakończeniu produkcji. W tym celu firma WIKA opracowała specjalne obudowy mające higieniczną konstrukcję. Nie mają żadnych przerw ani naroży i charakteryzują się wysokim stopniem ochrony IP, są szczególnie przydatne do pracy w ciężkich warunkach lub mycia strumieniem wody. 8

9 Wykonanie sterylne Normy i standardy Przyrządy pomiarowe firmy WIKA są produkowane zgodnie z wytycznymi GMP (Procedura Prawidłowej Produkcji). Spełniają one najsurowsze wymagania np.: FDA (Agencja ds. Żywności i Leków ) ATEX (dyrektywa 94/9/EG) EHEDG (Europejskie Stowarzyszenie Konstruktorów Urządzeń Higienicznych) Normy sanitarne 3-A NSF (Amerykański Instytut Higieny) IECEx FM CSA EAC USP (U. S. Pharmacopeia) 9

10 Połączenia z separatorami membranowymi W rozwiązaniu idealnym, podłączenie przyrządów mierzących ciśnienie do instalacji procesowej powinno być wykonane za pomocą separatorów membranowych z przyłączami, które spełniają normy sterylne. Separatory membranowe Separatory membranowe izolują manometry, przetworniki ciśnienia, przełączniki ciśnienia od mierzonego medium oraz zapewniają podłączenie do procesów, bez przestrzeni martwych lub z przestrzeniami martwymi zredukowanymi do minimum. Izolacja uzyskiwana jest za pomocą elastycznej membrany. Wewnętrzna przestrzeń między membraną, a przyrządem mierzącym ciśnienie jest całkowicie wypełniona płynem transmisyjnym. Ciśnienie procesowe przenoszone jest z elastycznej membrany przez płyn transmisyjny do przyrządu pomiarowego. Korzyści stosowania separatorów membranowych W przeciwieństwie do separatorów ceramicznych, separatory membranowe realizują zadanie bez dodatkowych elementów uszczelniających, ze względu na to, że występują tu komory metalowe, co znacznie zmniejsza potrzebę obsługi. Ceramiczne komory pomiarowe są bardzo czułe na obciążenia dynamiczne. Ponieważ nie można wykluczyć zniszczenia ceramicznej komory pomiarowej w wyniku działania obciążenia dynamicznego, to oczywiście preferowane są rozwiązania z separatorami membranowymi. 10

11 Separatory membranowe Kombinacje i możliwe połączenia Połączenie przyrządów pomiarowych z separatorami membranowymi z membraną czołową lub separatorami membranowymi - rurowymi spełniają najsurowsze wymagania dotyczące oprzyrządowania sterylnego i realizuje nawet najtrudniejsze zadania pomiarowe. Najczęściej wykonywane jest połączenie bezpośrednie. W przypadku wysokich temperatur, pomiędzy separatorem a przyrządem pomiarowym może być zamontowana wieża chłodząca lub połączenie może być wykonane za pomocą elastycznej kapilary. Manometry Przetworniki Przełączniki ciśnienia Przełączniki ciśnienia Montaż bezpośredni Radiator Kapilara Separatory membranowe z przyłączem sterylnym Separatory membranowe rurowe z przyłączem sterylnym 11

12 Separatory membranowe Separatory membranowe są montowane do istniejących przyłączy. Generalnie przyłącza te mają kształt odwróconego "T" wmontowanego w rurociąg lub spawanego gniazda zamontowanego na rurze, czy zbiorniku. Zaletą tego typu separatora jest stosunkowo duża powierzchnia styku mierzonego medium z membraną separatora, co zapewnia dokładny pomiar ciśnienia. Inną, niewątpliwą zaletą jest możliwość szybkiego demontażu separatora w celu czyszczenia bądź kalibracji. Przyrząd pomiarowy (Manometr lub przetwornik) Montaż bezpośredni Separator membranowy Ciecz transmisyjna Membrana (przyspawana do separatora) Uszczelka Clamp Przyłącze do wspawania 12

13 Separatory membranowe Przyłącze DRD Przyłącze: przyłącze DRD PN max: 25 bar Karta katalogowa: DS Przyłącze mleczarskie wg DIN Tri-Clamp Przyłącze VARIVENT Przyłącze: nakrętka rowkowana PN max: 40 lub 25 bar Karta katalogowa: DS Przyłącze: Tri-Clamp, DIN lub BS4825 PN max: 40 bar (DN 20 DN 50) 25 bar (od DN 65) Karta katalogowa: DS Przyłącze: do instalacji w VARINLINE lub przyłącza kołnierzowego PN max: 25 bar Karta katalogowa: DS Przyłącze NEUMO BioConnect Przyłącze sterylne wg DIN NEUMO BioControl Przyłącze: Przyłącze gwintowe lub kołnierzowe NEUMO BioConnect PN max: 16 bar (gwint) 70 bar (kołnierz) wyższe ciśnienie na zapytanie Karta katalogowa: DS Przyłącze: DIN gwint DIN kołnierz DIN Clamp PN max: bar w zależności od przyłącza procesowego Karta katalogowa: DS Przyłącze: dla montażu z systemem NEUMO BioControl PN max: 16 bar (rozmiar 50 80) 70 bar (rozmiar 25) Karta katalogowa: DS

14 Separatory membranowe - rurowe Separatory rurowe stanowią idealne rozwiązanie w przypadku mediów przepływowych. Gdy separator jest całkowicie zintegrowany z linią technologiczną, wtedy pomiary nie są zakłócane przez żadne turbulencje, naroża, martwe przestrzenie lub inne przeszkody leżące na drodze przepływu. W porównaniu do innych rozwiązań ze żłobieniami czy też o kształcie odbiegającym od okręgu, separatory rurowe dzięki ich idealnie walcowatej formie są samoczyszczące. Separator membranowy rurowy instalowany jest bezpośrednio w przewodzie rurowym. Przyrząd pomiarowy (Manometr lub przetwornik) Montaż bezpośredni Ciecz transmisyjna Wspornik zacisku Uszczelka Przyłącze do wspawania Membrana (spawana do membrany) Separator membranowy Płyny transmisyjne do separatorów membranowych Jako płyny transmisyjne między separatorami membranowymi, a przyrządami pomiarowymi stosowane są ciecze zgodne z FDA: Nazwa Oznaczenie Dopuszczalna temperatur medium Gęstość w temperaturze Lepkość w temperaturze KN P mbar P <1.000 mbar [g/cm 3 ] [ C] [m²/s 10-6 ] [ C] abs abs Gliceryna C 1, Neobee M C C 0, ,1 +25 Deklaracja FDA 21 CFR FDA 21 CFR , 21 CFR Medyczny olej biały C C 0, FDA 21 CFR , 21 CFR (a); USP, EP Neobee zastrzeżony znak marki towarowej firmy Stepan Company Inne płyny transmisyjne do specjalnych zastosowań na zapytanie. 14

15 Separatory membranowe Przyłącze mleczarskie DIN Tri-Clamp Przyłącze sterylne Przyłącze: gwint PN max: 40 bar (DN 20 DN 40) 25 bar (od DN 50) Karta katalogowa: DS Przyłącze: Tri-Clamp, Clamp DIN 32676, ISO 2852 PN max: 40 bar (DN 20 DN 40) 25 bar (od DN 50) Karta katalogowa: DS Przyłącze: DIN gwint DIN kołnierz DIN Clamp PN max: bar w zależności od przyłącza Karta katalogowa: DS NEUMO BioConnect Przyłącze: Przyłącze gwintowe lub kołnierzowe NEUMO BioConnect PN max: 16 bar (gwint) 70 bar (kołnierz) wyższe ciśnienia na zapytanie Karta katalogowa: DS Quelle: Sartorius Stedim Biotech 15

16 Elektroniczne przyrządy do pomiaru ciśnienia Elektroniczny pomiar ciśnienia przyczynia się do dokładnej, energooszczędnej kontroli i regulacji procesów. Oprócz temperatury, ciśnienie jest najważniejszym i najczęściej monitorowanym parametrem. Za pomocą urządzeń do pomiaru ciśnienia obok monitoringu ciśnienia procesowego oraz pomiaru poziomu hydrostatycznego, może być kontrolowanych wiele etapów produkcyjnych, takich jak: dozowanie gazów obojętnych, monitorowanie filtrów czy też ciśnienie napełniania. Dla różnych aplikacji dostępnych jest bardzo wiele typów i modeli przetworników ciśnienia. 16

17 Elektroniczne przyrządy do pomiaru ciśnienia S-20 Przetwornik ciśnienia IS-20-S, IS-20-F Iskrobezpieczny przetwornik ciśnienia PSD-30 Elektroniczny przełącznik ciśnienia z wyświetlaczem GL Nieliniowość (± % zakresu): 0,125, 0,25 lub 0,5 % BFSL Zakres pomiarowy: 0 0,4 do bar względne 0 0,4 do 0 40 bar absolutne -1 0 do bar podciśnienie Specjalne krytyczne aplikacje przemysłowe właściwości: opcja zgodna ze specyfikacją klienta bezpłatny test sprawdzenia Karta katalogowa: PE Nieliniowość (% zakresu): 0,2 BFSL Zakres pomiarowy: 0 0,1 do bar względne 0 0,25 do 0 25 bar absolutne do bar Specjalne inne międzynarodowe aprobaty Ex właściwości: wersja na wysokie ciśnienie odpowiedni dla SIL 2 wg IEC 61508/IEC Karta katalogowa: PE Dokładność (% zakresu): 1 Zakres pomiarowy: 0 1 do bar względne 0 1 do 0 25 bar absolutne -1 0 do bar podciśnienie Specjalne czytelny i solidny wyświetlacz właściwości: intuicyjne i szybkie programowanie łatwa i elastyczna konfiguracja montażowa Karta katalogowa: PE UPT-20 Uniwersalny przełącznik ciśnienia z portem ciśnieniowym IPT-10 Przetwornik procesowy, iskrobezpieczny lub z ochroną płomieniową DPT-10 Różnicowy przetwornik procesowy, iskrobezpieczny lub z ochroną płomieniową Nieliniowość (% zakresu): 0,1 Sygnał wyjściowy: ma HART Zakres pomiarowy: 0 0,4 do bar 0 0,4 do 0 16 bar absolutne -0,2...+0,2 do bar Specjalne wielofunkcyjny wyświetlacz właściwości: prosta nawigacja menu obudowa z tworzywa sztucznego duży wyświetlacz LC Karta katalogowa: PE Nieliniowość (% zakresu): 0,075 0,1 Zakres pomiarowy: 0 0,1 do bar -1 0 do bar 0 0,1 do 0 60 bar absolutne Specjalne dowolnie skalowane zakresy właściwości: pomiarowe (zmniejszanie do 1 : 30) obudowa z tworzywa, aluminium lub ze stali CrNi Karta katalogowa: PE Nieliniowość (% zakresu): 0,075 0,15 Zakres pomiarowy: 0 10 mbar do 0 40 bar Specjalne dowolnie skalowane zakresy właściwości: pomiarowe obudowa z tworzywa, aluminium lub ze stali CrNi ze zintegrowanym wyświetlaczem i uchwytem do montażu ściennego lub na rurze ( opcja) Karta katalogowa: PE

18 Przetworniki ciśnienia do aplikacji higienicznych SA-11 Do procesów sterylnych Odpowiedni do procesów SIP i CIP Dla specjalnych warunków procesowych mycia instalacji (CIP), takich jak stabilność chemiczna roztworów, a także wysoka temperatura późniejszego procesu sterylizacji (SIP) idealnym rozwiązaniem jest stworzony przetwornik ciśnienia model SA-11. Komora pomiarowa Dokładność (± % zakresu): 0,2 BFSL Zakres pomiarowy: -0,25 0 do bar 0 0,25 do 0 25 bar względne 0 0,25 do 0 16 bar absolutne Specjalne membrana czołowa o chropowatości właściwości: powierzchni Ra < 0,4 μm w pełni spawany Karta katalogowa: PE Komora pomiarowa jest bezpośrednio spawana do przyłącza procesowego co gwarantuje brak szczelin, a więc dodatkowe uszczelnienia nie są wymagane. Dostępnych jest wiele aseptycznych przyłączy procesowych (np. Clamp, króciec gwintowany, Varivent, DIN oraz DRD). SA-11 idealnie spełnia wszystkie rygorystyczne wymagania stawiane przyrządom dedykowanym do aplikacji sanitarnych. Jest to potwierdzone certyfikatami 3-A oraz EHEDG. Ciecz transmisyjna posiada zatwierdzenie FDA. Konstrukcja Membrana wykonana ze stali nierdzewnej w gatunku tworzy gładką separację między medium procesowym a komora pomiarową. Ciśnienie procesowe przekazywane jest poprzez membranę za pośrednictwem cieczy z zatwierdzeniem FDA na sensor piezorezystancyjny. Z przyłączem Wtyczka typu L, 4-pinowa, Wtyczka okrągła Obudowa polowa ze kablowym IP 68 EN , forma A, 4-pinowa, z przyłączem stali CrNi IP 67 IP 65 gwintowym M12 x 1, IP 65 18

19 Elektroniczne przyrządy do pomiaru ciśnienia Procesowe przetworniki ciśnienia Procesowy przetwornik ciśnienia model IPT-11 z sygnałami wyjściowymi ma / HART, PROFIBUS PA lub FOUNDATION Fieldbus, w wykonaniu iskrobezpiecznym lub ochroną przed zapłonem (zgodnie z ATEX lub FM), jest idealnie dostosowany do aplikacji wymagających takich właściwości. Przyrządy te mogą być wykorzystywane do standardowego pomiaru ciśnienia, jak również do hydrostatycznego pomiaru poziomu. Dostępna jest również konfiguracja przez DTM (Device Type Manager) zgodna z FDT (Field Device Tool) IPT-11 Procesowy przetwornik ciśnienia w obudowie ze stali CrNi Łatwa konfiguracja i obsługa Jako opcja, dostępny jest wyświetlacz z możliwością obsługi i konfigurowania za pomocą klawiatury membranowej. Menu operacyjne jest intuicyjne i łatwe do użycia. Możliwy jest wybór jednego z 9 języków. Specjalne właściwości Wysoka dokładność pomiarowa Doskonała stabilność w długim okresie czasu Łatwo skalowane zakresy pomiarowe (możliwość ustawienia nawet 1: 30) Konfigurowanie zgodnie z koncepcją opartą na otwartym standardzie (FDT/DTM) Field Device Tool/Device Type Manager (np. PACTware). Dokładność: 0,075 do 0,25 % Zakres pomiarowy: 0 0,1 do bar -1 0 do bar 0 0,1 do 0 60 bar absolutne Sygnał wyjściowy: 4 20 ma 4 20 ma, HART PROFIBUS PA FOUNDATION Fieldbus Karta katalogowa: PE Przełączniki ciśnienia Elektroniczny presostat ciśnienia model PSA-31 rekomendowany jest, między innymi, do aplikacji napełniania oraz maszyn pakujących dla przemysłu spożywczego i farmaceutycznego. PSA-31 Przełącznik ciśnienia z wyświetlaczem Obsługa urządzenia za pomocą 3 przycisków czyni ją prostą i umożliwia intuicyjną nawigację po menu bez konieczności stosowania dodatkowych elementów dla określenia punktów przełączania. PSA-31 jest urządzeniem bardzo trwałym a elementy mające kontakt z medium są łatwe w czyszczeniu. Obudowa może być obracana o 300 stopni dzięki czemu może być dostosowany do indywidualnej sytuacji na instalacji. Duży, ustawiony pod kątem wyświetlacz, który także ma możliwość obracania, daje wygodny i łatwy odczyt z dowolnej pozycji. Dokładność: 1 % zakresu Zakres pomiarowy: 0 1 do 0 25 bar względne 0 1 do 0 25 bar absolutne -1 0 do bar podciśnienie Wyjście: 1 lub 2 (PNP lub NPN) Wyjście analogowe 4 20 ma (opcja): DC V Karta katalogowa: PE

20 Mechatroniczne i mechaniczne przyrządy do pomiaru ciśnienia W celu niezawodnego wskazania ciśnienia w ofercie firmy WIKA dostępne są różne manometry. Nasze portfolio produktowe obejmuje przyrządy, począwszy od sprawdzonych manometrów z rurką Bourdona poprzez manometry membranowe i puszkowe do wytrzymałych manometrów ze stali nierdzewnej. Służą one do pomiaru nadciśnienia, ciśnienia bezwzględnego i ciśnienia różnicowego. Wskaźnik wartości granicznej Opcjonalnie dostępny wskaźnik wartości granicznej, znajduję zastosowanie wszędzie tam gdzie, przeciążenie powinno być wskazane przy jednoczesnym zabezpieczeniu przed ingerencją. Wskaźnik wartości granicznej zamontowany jest na podzielni i wskazuje dwa pola: Wskaźnik wartości granicznej Opatentowany w różnych krajach np. w Niemczech pod nr DE Jeżeli wskaźnik znajduje się w zielonym polu będzie oznacza to, że monitorowane ciśnienie nie zostało przekroczone. Natomiast, jeżeli będzie w czerwony polu, to graniczne ciśnienie zostało przekroczone. W tym przypadku wskaźnik zostanie zablokowany i zabezpieczony przed ingerencją w polu czerwonym. Wnętrze manometru Mechatroniczne Wszędzie tam, gdzie ma być lokalnie wskazywane ciśnienie procesowe i w tym samym czasie sygnał ma być przesyłany do centralnego kontrolera lub zdalnego pomieszczenia sterowni może być zastosowany intelligauge model PGT23. Dzięki połączeniu wysokiej jakości mechanicznego układu pomiarowego i precyzyjnego elektronicznego przetwarzania sygnału można bezpiecznie odczytać ciśnienie procesowe, nawet jeżeli wystąpi zanik zasilania elektrycznego. intelligauge model PGT23 spełnia wszystkie wymagania bezpieczeństwa odpowiednich norm dotyczących urządzeń pomiarowych stosowanych na miejscu pomiaru ciśnienia roboczego w zbiornikach ciśnieniowych. Może być zapamiętany dodatkowy punkt pomiarowy mechanicznego wskazania ciśnienia. 20

21 Manometry Wersja ze stali nierdzewnej, wykonanie standardowe Rozmiar nominalny: 40, 50, 63 mm Zakres pomiarowy: 0 1 do bar Klasa dokładności: 2,5 Stopień ochrony: IP 54 Karta katalogowa: PM , Wersja ze stali nierdzewnej , Wersja bezpieczna ze stali nierdzewnej, na wysokie przeciążenia PGS23 Manometr z urządzeniem kontaktowy Rozmiar nominalny: 63, 100, 160 mm Zakres pomiarowy: 0 0,6 do bar Klasa dokładności: 1,0/1,6 (NS 63) Stopień ochrony: IP 65 Karta katalogowa: PM Rozmiar nominalny: 63, 100, 160 mm Zakres pomiarowy: 0 0,6 do 0 40 bar Klasa dokładności: 1,0/1,6 (NS 63) Stopień ochrony: IP 65 Karta katalogowa: PM Rozmiar nominalny: 100, 160 mm Zakres pomiarowy: 0 0,6 do bar Klasa dokładności: 1,0 Stopień ochrony: IP 65 Karta katalogowa: PV PG43SA-S Wersja ze stali nierdzewnej z membraną czołową PG43SA-C Manometr membranowy ze stali nierdzewnej PGT23 Manometr z elektrycznym sygnałem wyjściowym Rozmiar nominalny: 100 Dopuszczalna temperatura: otoczenie: C medium: +150 C Klasa dokładności: 1,6 Stopień ochrony: IP 54 Specjalne bez wypełnienia właściwości: Karta katalogowa: PM Rozmiar nominalny: 40, 63 mm Zakres pomiarowy: -1 2 bar do -1 9 bar bar do bar Klasa dokładności: tylko klasa 2,5 Dopuszczalna temperatura: Max. 150 C, autoklaw, 134 C, 20 min. Specjalne bez płynu wypełniającego właściwości: kompaktowa budowa Karta katalogowa: PM Rozmiar nominalny: 100, 160 mm Zakres pomiarowy: 0 0,6 do bar Klasa dokładności: tylko klasa 2,5 Stopień ochrony: IP 54, z wypełnieniem IP 65 Karta katalogowa: PV Więcej informacji na stronie 21

22 Elektroniczny pomiar temperatury Czujniki rezystancyjne Czujniki rezystancyjne WIKA ze względu na jakość i dokładność pomiaru znajdują zastosowanie w przemyśle spożywczym, farmaceutycznym, kosmetycznym oraz w biotechnologii. Czujniki rezystancyjne wyposażone są w czujniki bazujące na przewodnikach metalicznych, które w zależności od temperatury zmieniają ich rezystancję elektryczną. Podłączenie do elektronicznego układu oceniającego (przetwornik, sterownik, wyświetlacz, rejestrator, itp.) może być dokonane za pomocą 2, 3 lub 4 przewodowego obwodu, w zależności od zastosowania. Budowa czujnika rezystancyjnego Czujniki elektryczne posiadają strukturę modułową. Składają się z 3 komponentów: osłony termometrycznej, główki pomiarowej i wkładu pomiarowego. Osłona termometryczna służy do adaptacji termometru lub wkładu pomiarowego w procesie i chroni sensor przed trudnymi warunkami procesowym. W główce przyłączeniową wkład pomiarowy połączony jest z blokiem ceramicznym lub przetwornikiem temperatury. Osłona termometryczna z przyłączem higienicznym jest wbudowywana w rurociąg lub w zbiorniki. Poprzez ruchome przyłącze i główkę przyłączeniową możliwe jest ustawienie termometru w odpowiednim kierunku. Wkład pomiarowy połączony jest z czujnikiem rezystancyjnym, składa się z wymiennego sensora i przetwornika wraz z główką przyłączeniową. Umożliwia tym samym kalibrację termometru w zamkniętym procesie bez konieczności odłączania połączeń elektrycznych. Pozwala to tym samym uniknąć otwarcia procesu, jak również minimalizuje powstania zagrożenia higienicznego. Główka przyłączeniowa Dławik kablowy Wkład pomiarowy z blokiem ceramicznym lub przetwornikiem temperatury Osłona termometryczna: Mocowanie Szyjka przedłużeniowa Budowa termometru elektrycznego z osłoną termometryczną Przyłącze Długość zanurzeniowa Sensor 22

23 Elektryczne przyrządy do pomiaru temperatury Osłony termometryczne Firma WIKA posiada szeroką ofertę osłon termometrycznych, które są łączone z termometrami lub czujnikami i montowane wewnątrz rurociągów lub w zbiornikach. Osłony termometryczne dostępne są z następującymi przyłączami procesowymi: Osłony termometryczne z przyłączem kołnierzowym, np. Clamp lub przyłącze mleczarskie wg DIN 11851, łączone z procesem przez istniejące przyłącze przyspawane do rury lub zbiornika. W przypadku procesów aseptycznych zaleca się podłączenie przez kołnierze VARIVENT lub NEUMO BioControl. Porównanie nowej osłony bez martwych stref ze spawem orbitalnym z osłoną w wykonaniu dotychczasowym Dostępne są osłony termometryczne do bezpośredniego podłączenia do rurociągu, mocowane spawaniem orbitalnym lub przez higieniczne przyłącze procesowe ( nr patentowy GM ). Osłony termometryczne służące do pomiaru temperatury w zbiornikach lub dużych naczyniach mogą być przyspawane do zbiorników za pomocą wykonania z kulą do wspawania lub kołnierza. Należy jednakże dopilnować, żeby wewnętrzny szew spawalniczy został wygładzony i poddany pasywacji po spawaniu. Osłona termometryczna TW22 z kołnierzem Varivent Osłona termometryczna TW61 Osłona termometryczna TW22 23

24 TYPE EL - CLASS I JUNE 2011 TYPE EL - CLASS I JUNE 2011 Elektryczny pomiar temperatury Do pomiaru temperatury firma WIKA posiada szeroką ofertę czujników elektrycznych. Seria TR21 charakteryzuje się kompaktową budową oraz szybkim podłączeniem elektrycznym. Obudowy stosowane w serii TR21 dostępne są z ochroną IP 68 i IP 69k. W omawianej serii TR22 stosowane są przetworniki temperatury firmy WIKA, obsługujące wszystkie możliwe standardowe sygnały wyjściowe. Po podłączeniu do procesu przez osłonę termometryczną, w obu seriach możliwa jest łatwa kalibracja lub konserwacja bez konieczności przerywania procesu. W ten sposób można zminimalizować zagrożenie higieniczne oraz ograniczyć czas trwania przestoju. Przydatność do stosowania w zastosowaniach sanitarnych potwierdzone zostało przez pozytywny wynik audytu 3-A oraz uzyskanie certyfikacji EHEDG. TR21-A Wersja miniaturowa z przyłączem kołnierzowym TR21-B Wersja minaturowa do wspawania TR21-C Wersja miniaturowa z przyspawanym kołnierzem Element sensora: Pt100 Zakres pomiarowy: C Wyjście: Pt100, 4 20 ma Połączenie ruchome G ⅜" z osłoną: Rodzaj ochrony: IP 69K Karta katalogowa: TE Zastosowanie: inwazyjny pomiar temperatur w rurociągu Element sensora: Pt100 Zakres pomiarowy: C Wyjście: Pt100, 4 20 ma Połączenie z ruchome G ⅜" osłoną: Rodzaj ochrony: IP69K Karta katalogowa: TE Element sensora: Pt100 Zakres pomiarowy: C Wyjście: Pt100, 4 20 ma Połączenie spawane z osłoną: Rodzaj ochrony: IP69K Karta katalogowa: TE

25 TYPE EL - CLASS I JUNE 2011 TYPE EL - CLASS I JUNE 2011 Elektryczne przyrządy do pomiaru temperatury TR22-A Z przyłączem kołnierzowym TR22-B Do spawu orbitalnego TR25 Czujnik rezystancyjny z przyłączem rurowym Element sensora: Pt100 Zakres pomiarowy: C Połączenie z ruchome M24 osłoną: Karta katalogowa: TE Zastoswanie: inwazyjny pomiar temperatur w rurociągu Element sensora: Pt100 Zakres pomiarowy: C Połączenie z ruchome M24 osłoną: Karta katalogowa: TE Zastoswanie: przemysł mleczarski Element sensora: Pt100 Zakres pomiarowy: C Sposób 3 lub 4 przewodowe podłączenia: Karta katalogowa: TE Model TR51 Czujnik rezystancyjny do montażu rurowego TR60 Czujnik rezystancyjny, do zastowania w pomieszczeniu Element sensora: Pt100 Wyjście: Pt100, 4 20 ma, HART, FOUNDATION fieldbus, PROFIBUS PA Wkład pomiarowy: wymienny Przyłącze: do rurociagu Karta katalogowa: TE Zastoswanie: w chłodniach i magazynach Element sensora: Pt100 Zakres pomiarowy: C Sposób 2, 3 i 4 przewodowy podłączenia: Karta katalogowa: TE

26 Przetworniki temperatury Przetworniki przetwarzają zmiany oporności zależne od temperatury (w przypadku RTD) lub zmiany napięcia zależne od temperatury (w przypadku termoelementów) niezależne od obciążenia sygnał prądu. Obecnie najczęściej stosowany jest sygnał analogowy 4-20 ma, jednakże sygnały cyfrowe mają coraz większe znaczenie (technologia Fieldbus). Stosując nowe koncepcje inteligentnego oprzewodowania, zarówno mierzona wartość (jako sygnał 4-20 ma), jak i błędy czujnika mogą być równocześnie sygnalizowane przez 2 przewodowy kabel (pętla prądowa). Przetwarzanie i przesyłanie uzyskiwane jest z całkowitą odpornością na zakłócenia, nawet w przypadku znacznych odległości. Przetworniki temperatury mogą być montowane w główce pomiarowe lub bezpośrednio w punkcie pomiarowym, jak również na szynie w szafach sterowniczych. Współdziałanie z innymi komponentami: testy wewnętrzne i zewnętrzne potwierdzają możliwość współdziałania z prawie wszystkimi narzędziami programowymi i sprzętowymi. T15 Cyfrowy przetwornik temperatury T32 Przetwornik temperatury z HART T53 FOUNDATION Fieldbus i PROFIBUS PA Wejście: termometry rezystancyjne, termopary, potencjometry Dokładność: < 0,1 % Wyjście: 4 20 ma Specjalne szybka i prosta konfiguracja właściwości: Karta katalogowa: TE Wejście: termometry rezystancyjne, termopary, potencjometry Dokładność: < 0,12 % Wyjście: 4 20 ma, protokół HART Specjalne konfiguracja przez PC właściwości: Karta katalogowa: TE Wejście: termometry rezystancyjne, termopary Dokładność: < 0,10 % Specjalne konfiguracja przez PC właściwości: Karta katalogowa: TE T53 T12 Uniwersalny, programowalny, FOUNDATION cyfrowy przetwornik Fieldbus temperatury i PROFIBUS PA Wejście: Wejście: termometry rezystancyjne, termometry termopary rezystancyjne, Dokładność: termopary < 0,25 % Dokładność: Wyjście: < 4 0,10 20 % ma Specjalne Specjalne właściwości: właściwości: konfiguracja konfiguracja przez przez PC PC Karta katalogowa: TE

27 Elektryczne przyrządy do pomiaru temperatury Wyświetlacze i kontrolery temperatury Wyświetlacze cyfrowe odczytują sygnał wyjściowy czujnika elektrycznego i pokazują tę wartość na określonej skali temperatury w postaci wizualnej. Oprócz tego zintegrowane wyjścia alarmowe mogą monitorować mierzone wartości procesu. Wskaźniki cyfrowe mogą obsługiwać nawet proste dwupunktowe elementy sterujące, takie jak elementy sterujące poziomem. Kontrolery temperatury używane są do sterowania temperaturą w procesach produkcyjnych lub utrzymywania wymaganej temperatury surowców i gotowych produktów w pojemnikach w celu przechowywania lub transportu. Ze względu na to, że można przełączać wartości nastawione, to bardzo łatwo można wybrać inne wartości zadane. Za pomocą opcjonalnych interfejsów szeregowych kontrolerów można pracować w sieci i podłączyć się do nadzorujących systemów sterowania. DI10,DI25, DI30,DI32-1,DI35 A-AS-1 Do montażu panelowego, 48 x 24, 96 x 48, 96 x 96 mm Wyświetlacz przyłączalny LED z wyjściami przełączającymi Wejście: Wyjście: Zasilanie: Opcjonalnie Specjalne właściwości: wielofunkcyjne wejście dla termometrów rezystancyjnych, termopar i standardowych sygnałów punkty przełączające DC V (DI15, DI25) AC V (DI25, DI30, DI35) z pętli prądowej ma (DI10) zintegrowany z zasilaniem przetwornika (DI25,DI30,DI35) analogowy sygnał wyjściowy ( DI25, DI35) montaż ścienny (DI10,DI30) Karta katalogowa: AC 80.06, AC 80.01, AC 80.02, AC 80.05, AC Wymiary: 38 x 29 mm Wejście: 4 20 ma, 2 przewodowe 0 5 V, 3 przewodowe 0 10 V, 3 przewodowe Zasilanie: DC V dla 4 20 ma DC V dla 0 5 V DC V dla 0 10 V Karta katalogowa: AC A-AI-1, A-IAI-1 Przełączalny wyświetlacz LED CS4M, CS4H, CS4L i CS4R Do montażu panelowego, 48 x 24, 48 x 96, 96 x 96 mm, do montażu na szynie (tylko CS4R), 22,5 x 75 mm Wymiary: 50 x 50 mm (obudowa) Wejście: 4 20 ma, 2 przewodowy Zasilanie: z pętli prądowej 4 20 ma Specjalne właściwości: model A-IAI-1 iskrobezpieczny wg ATEX Karta katalogowa: AC Wejście: Charakterystyka: Wyjście kontrolne: Zasilanie: wielofunkcyjne wejście dla termometrów rezystancyjnych, termopar i standardowych sygnałów PID, PI, PD, P, ON/OFF (konfigurowalne) przekaźnik lub poziom logiczny DC 0/12 V do kontroli przekaźników elektrycznych (SSR) lub analogowy sygnał prądowy 4 20 ma AC V AC/DC 24 V Karta katalogowa: AC 85.06, AC 85.03, AC 85.04, AC

28 Termometry mechaniczne WIKA produkuje termometry bimetaliczne i gazowe służące do pomiaru temperatury w mechanicznych układach pomiarowych. Bazując na tych metodach pomiarowych, WIKA oferuje szeroki zakres termometrów. Przedstawione poniżej termometry mechaniczne to kilka przykładów termometrów odpowiednich do sterylnych zastosowań w sektorach takich jak, przemysł spożywczy, jak również przemysł farmaceutyczny i biotechnologiczny. Dla wszystkich termometrów firma WIKA oferuje osłony termometryczne ze sterylnymi przyłączami procesowymi. Termometr bimetaliczny Model 53 Termometr bimetaliczny Model 54 Termometr bimetaliczny Model 55 Termometr gazowy Model 73 Osłony termometryczne do sterylnych procesów technologicznych 28

29 Mechaniczne przyrządy do pomiaru temperatury 53 Termometr przemysłowy z czujnikiem tylnym lub radialnym 54 Termometr przemysłowy z czujnikiem tylnym lub radialnym 55 Termometr przemysłowy z czujnikiem tylnym lub radialnym Rozmiar nominalny: 3", 5" Zakres pomiarowy: do C Materiał części stal CrNi zwilżanych: Opcjonalnie: płynne wypełnienie max. do 250 C (obudowa i czujnik) Karta katalogowa: TM Rozmiar nominalny: 63, 80, 100, 160 mm Zakres pomiarowy: do C Materiał części stal CrNi zwilżanych: Opcjonalnie: płynne wypełnienie max. do 250 C (obudowa i czujnik) Karta katalogowa: TM Rozmiar nominalny: 63, 100, 160 mm Zakres pomiarowy: do C Materiał części stal CrNi zwilżanych: Opcjonalnie: płynne wypełnienie max. do 250 C (obudowa i czujnik) Karta katalogowa: TM R73, S73, A73 Termometr gazowy z czujnikiem tylnym lub radialnym 74 Do procesów sterylnych 54 Twin-Temp Termometr bimetaliczny z Pt100 Rozmiar nominalny: 100, 160 mm Zakres pomiarowy: do C Materiał części stal CrNi zwilżanych: Opcjonalnie: płynne wypełnienie (obudowa) montaż bezinwazyjny Karta katalogowa: TM Rozmiar nominalny: 100 mm Zakres pomiarowy: lub C Materiał części stal CrNi zwilżanych: Opcjonalnie: płynne wypełnienie (obudowa) części zwilżane z elektropolerowaną powierzchnią Karta katalogowa: TM Rozmiar nominalny: 63, 80, 100, 160 mm Zakres pomiarowy: do C Materiał części stal CrNi zwilżanych: Opcjonalnie: płynne wypełnienie max. do 250 C (obudowa i czujnik) Karta katalogowa: TV

30 Ciągły pomiar poziomu i sygnalizacja wartości granicznej Na pomiar poziomu z zastosowaniem pływaka nie mają wpływu ruchome powierzchnie, przewodność elektryczna, stałe dielektryczne, pienienie i wrzenie na powierzchni. Przy doborze odpowiedniej zasady pomiaru do procesów sterylnych, np. w kadziach fermentacyjnych, należy uwzględnić różne kryteria - pomiar z zastosowaniem pływaków ma tutaj wiele zalet. Ogólnie, podczas procesu fermentacji mieszadła poruszając się powodują wzburzenie powierzchni medium i tworzenie się piany o małych lub dużych pęcherzykach, zależnie od procesu. Łańcuch kontaktronowy Do ciągłego pomiaru poziomu i interfejsu dostępne są różne systemy czujników, zależnie od zastosowania i długości pomiaru. Quasi-ciągły system opiera się na łańcuchu pomiarów rezystancji ze stykami kontaktronowymi w obwodzie 3- przewodowym potencjometru. Przy rozdzielczości 5 do 20 mm - zależnie od długości pomiaru - można osiągnąć dokładność pomiaru 1% dla 500 mm. FLR-H Przetwornik poziomu Przyłącze procesowe: Wszystkie dostępne przyłącza w wykonaniu sterylnym Długość rury: Maks.: 6000 mm Ciśnienie: bar Temperatura: C Gęstość 400 kg/m 3 Odległość między 5,10, 15,18 mm stykami Stopień ochrony: IP68 Karta katalogowa: LM

31 Przyrządy do pomiaru poziomu Magnetostrykcja Do pomiarów o wysokiej dokładności dostępne są czujniki działające na zasadzie wykorzystania efektu magnetostrykcyjnego. Osiągają one dokładność 0,1 mm. Czujniki poziomu stosowane do pomiarów w celu ciągłej rejestracji poziomu cieczy, działają na zasadzie oznaczania pozycji pływaka magnetycznego zgodnie z zasadą wykorzystania efektu magnetostrykcyjnego. FLM-H Przetwornik poziomu, magnetostrykcyjny Przyłącze procesowe: Wszystkie dostępne przyłącza w wykonaniu sterylnym Długość rury: Maks.: 6000 mm Ciśnienie: bar Temperatura: C Gęstość: > 715 kg/m³ Sygnał wyjściowy: 4 20 ma Dokładność: < ±0,5 mm Rozdzielczość: < 0,1 Stopień ochrony: IP68 Karta katalogowa: LM Wykonanie i zasada działania Proces pomiaru jest uwalniany przez impuls prądowy. Prąd wytwarza kołowe pole magnetyczne (3) wzdłuż przewodu (1) zamocowanego w rurce sondy wykonanej z materiału magnetostrykcyjnego. Pływak ze stałymi magnesami (4) jest stosowany, jako czujnik pozycji na miejscu pomiaru (poziomu cieczy). Pole magnetyczne pływaka powoduje napięcie w przewodzie. Nałożenie obu pól magnetycznych uruchamia falę mechaniczną (5) w przewodzie. Następnie jest konwertowana na sygnał elektryczny na końcu przewodu w obudowie czujnika (2) przez przetwornik piezoceramiczny. Pomiar czasu opóźnienia umożliwia nadzwyczaj dokładnie określenie punktu początkowego fali mechanicznej, a przez to pozycję pływaka. 31

32 Przyrządy do pomiaru poziomu Sygnalizacja wartości granicznych poziomu napełnienia Do punktowego monitorowania poziomu dostępne są magnetyczne przełączniki poziomu, które zwykle mocowane są na górze zbiornika. Nie jest istotne, czy monitorowany jest tylko jeden, czy też kilka poziomów progowych. W rurce prowadnika znajdują styki z gazem obojętnym (kontaktronowe) ustawione na wcześniej zdefiniowane pozycje przełączania uruchamiane bezstykowo. Zależnie od wymagań, możliwe jest określenie minimalnej/maksymalnej wartości alarmu jak również poziomu wyłączenia awaryjnego. Magnetyczne przełączniki pływakowe są łatwe w montażu i nie wymagają konserwacji. FLS-H Magnetyczne przełączniki pływakowe, do montażu pionowego OLS-F1 Przyłącze procesowe: Wszystkie dostępne przyłącza w wykonaniu sterylnym Długość rury: Maks.: 6000 mm Ciśnienie: bar Temperatura: C Gęstość 300 kg/m 3 Ciśnienie: bar Funkcja przełączania: Styk normalnie otwarty, normalnie zamknięty lub przełączny Liczba styków Maks. 6 x normalnie otwarte lub normalnie zamknięte lub 4 x przemienne Stopień ochrony: IP68 Karta katalogowa: LM Do streylnych procesów technologicznych, w autoklawach Przyłącze procesowe: Przyłącze typu Clamp Dokładność pomiaru: ±0,5 mm Sygnał wyjściowy: Transystor PNP Funkcja przełączania: Styk normalnie otwarty, normalnie zamknięty Ciśnienie robocze: ,5 MPa ( bar) Stopień ochrony: IP65 z wtyczką IP69K z ochroną pokrywą Specjalne Do sterylizacji w autoklawach właściwości: Karta katalogowa: LM Optoelektroniczny sensor OLS-F1 został zaprojektowany do sterylnych procesów technologicznych. Specjalna konstrukcja pozwala na zastosowanie sensora w procesie sterylizacji w autoklawach w temperaturze do 134 C. 32

33 Specjalne rozwiązania Wentylacja i klimatyzacja Dzięki air2guide, firma WIKA oferuje szeroki wachlarz przyrządów pomiarowych do zastosowania w wentylacji i klimatyzacji. Przyrządy pomiarowe stosowane są do monitorowania ciśnienia różnicowego w filtrach, monitorowania wentylatorów i dmuchaw, monitorowania nadciśnienia w pomieszczeniach czystych, monitorowania temperatury w przemiennikach temperatury, pomiaru przepływu wolumetrycznego i prędkości powietrza w kanałach powietrza oraz systemach klimatyzacji, jak również do sterowania barierami powietrza i przeciwpożarowymi. Chłodnictwo i klimatyzacja W cyklu chłodzenia oraz w jego otoczeniu istnieje wiele punktów, w których jest mierzone i monitorowane ciśnienie i temperatura. Służą one do sterowania/nadzoru oraz monitorowania instalacji chłodzącej oraz magazynów chłodniczych w celu zapewnienia bezpieczeństwa przebiegu procesu. WIKA jest kompetentną firmą i dostawcą wszystkich przyrządów do pomiaru ciśnienia i temperatury wraz z akcesoriami. 33

34 Specjalne aplikacje System adapterów System adapterów WIKA został stworzony aby sprostać wymaganiom stawianym przez przemysł spożywczy i farmaceutyczny. Elastyczny, modułowy system przyłączy daje możliwość zastosowania szerokiego wachlarza aseptycznych przyłączy procesowych (np. Clamp, przyłącze gwintowe, VARIVENT lub NEUMO ). Wszystkie części wykonane są ze stali nierdzewnej w gatunku 316L/ Uszczelnienia typu O-ring dostarczane są z certyfikatem materiałowym 3.1 zgodnie z EN Istnieje możliwość wyboru między materiałami EPDM oraz FKM, które także posiadają zatwierdzenie FDA, USP Class VI oraz 3-A System adapterów WIKA spełnia wysokie wymagania procesów sterylnych i zostały opracowane zgodnie ze standardami 3-A. Uniwersalny przetwornik ciśnienia UniTrans model UT-11 Przetwornik ciśnienia model S-11 Przetwornik ciśnienia model F-21 Procesowy przetwornik ciśnienia model IPT-11 Adapter przyłączeniowy model (karta katalogowa AC 09.20) Adapter procesowy VARIVENT Clamp Adapter do wspawania 34

35 Specjalne rozwiązania Monitoring uszkodzenia membrany Opatentowany przez firmę WIKA (DE ) system podwójnej membrany dedykowany jest do procesów krytycznych, który zapewnia ochronę zarówno produktów znajdujących się w instalacji oraz uniemożliwia przedostanie się cieczy transmisyjnej do procesu. Pomiędzy dwiema membranami wytwarzana jest próżnia, której wartość monitorowana jest za pomocą przyrządu pomiarowego, np. przełącznika ciśnienia. W przypadku uszkodzenia membrany zewnętrznej, mającej bezpośredni kontakt z medium procesowym, urządzenie monitorujące zasygnalizuje o zdarzeniu. Manometry z separatorami do homogenizatorów Separatory membranowe model został specjalnie zaprojektowany do pracy z ekstremalnie wysokimi statycznymi i dynamicznymi obciążeniami ciśnieniowymi, które zdarzają się w procesach homogenizacji. Kosztowne prace rozwojowe pozwalają na pomiar statycznego ciśnienia o wartości aż do 1600 bar, przy skokach ciśnienia przekraczających 2000 bar i zapewniają długi okres eksploatacyjny przyrządu. Model ten jest dostępny jako zwykły przyrząd mechaniczny lub z sygnałem wyjściowym 4 20 ma. 35

36 Sposoby montażu Przyłącze procesowe BioControl System BioControl, spełniający wymagania norm farmaceutycznych, służy do adaptacji przyrządów pomiarowych ciśnienia i temperatury do układów rurociągów i zbiorników. Został zaprojektowany tak, by spełniał wymagania zastosowań sanitarnych. Dostępnych jest wiele wersji systemu BioControl z zatwierdzeniem próby typu dla różnorodnych wymagań procesów sterylnych. Zaletą dla użytkownika jest elastyczność systemu. W momencie projektowania instalacji nie ma znaczenia czy w danym punkcie pomiarowym będzie zamontowany manometr czy też termometr. Dzięki zastosowaniu systemu modularnego ze standaryzowanymi interfejsami, można uniknąć błędów projektowych. Ponadto, koszty przechowywania zostają zredukowane do minimum ze względu na to, że w magazynie musi być przechowywanych tylko kilka nowych części. Przyłącze procesowe VARINLINE W celu przystosowania przyrządów pomiarowych ciśnienia i temperatury do procesów aseptycznych niezbędne są aseptyczne złączki. Przyłącze VARIVENT, zapewnia połączenie linii technologicznej z przyrządem pomiarowym z wykluczeniem martwych przestrzeni. Przyrządy pomiarowe do pomiaru ciśnienia i temperatury firmy WIKA z przyłączami VARIVENT pasują dokładnie do obudowy VARINLINE. BioControl zastrzeżony znak towarowy firmy Neumo. VARIVENT i VARINLINE zastrzeżone znaki towarowe firmy GEA Tuchenhagen. 36

37 Sposób montażu Clamp model z przyłączem sterylnym Firma WIKA opracowała system membrany uszczelniającej z przyłączem procesowym, przydatny szczególnie do pomiaru ciśnienia w procesach sterylnych. EHEDG (Europejskie Stowarzyszenie Konstruktorów Urządzeń Higienicznych) przetestowała model z przyłączem sterylnym i wydała certyfikat świadczący o całkowitej przydatności do stosowania w procesach sterylnych. Przy zastosowaniu specjalnego spawanego gniazda możliwe jest uszczelnienie czołowe w zbiornikach i rurociągach. Dlatego też punkt pomiaru jest łatwy w czyszczeniu i odpowiedni dla CIP i SIP. Przyspawane złącze do przetwornika z membraną czołową W zbiornikach otwartych lub zbiornikach z odpowietrzeniem, poziom hydrostatyczny może być mierzony za pomocą przetworników ciśnienia. Przyrząd pomiarowy montowany jest na lub w pobliżu dna naczynia. Metoda może być stosowana do płynów, past, emulsji oraz płynów zawierających stałe składniki, jeżeli gęstość produktu jest stała. Działa również w obecności piany. Wewnętrzna strona zbiornika Zamontowanie w naczyniu wymaga pojedynczego gniazda spawanego, które jest przyspawane do zbiornika. Szew spawania wewnątrz zbiornika musi być zeszlifowany i pasywowany. Model antyseptyczny gniazda spawanego jest produkowany zgodnie z wytycznymi EHEDG. 37

38 Przyrządy do pomiaru temperatury Osłona termometryczna do spawu orbitalnego Obudowa przepływowa W przypadku czujników TR21-B lub TR22-B osłona termometryczna TW61 działa jako przyłącze procesowe. Jest ona szczególnie przydatna do pomiarów temperatury w rurociągach w zastosowaniach sanitarnych oraz w procesach CIP i SIP. Łatwość czyszczenia zapewnia optymalna higieniczna konstrukcja. Do zamontowania w procesie służy gniazdo termiczne przyspawane orbitalnie bezpośrednio do rurociągu. Końce przyłączeniowe są gładkie i przygotowane do spawania orbitalnego. Wkład pomiarowy można wyjmować razem z głowicą przyłączeniową. Dzięki temu możliwa jest kalibracja termometru na miejscu instalacji z całym łańcuchem pomiarowym bez odłączania podłączeń elektrycznych. Ponadto unika się przerywania procesu, a przez to ograniczone zostaje ryzyko zanieczyszczenia. Obudowa kątowa Dla rur o małych średnicach nominalnych oraz w miejscach o ograniczonej przestrzeni dostępne są osłony kątowe. Osłona posiada zredukowane do minimum przestrzenie martwe, a spawy wykonane są w sposób zautomatyzowany co jest lepszym rozwiązaniem niż w osłonach do wspawania oraz ze szwami spawanymi ręcznie. Przyrządy pomiarowe powinny być montowane poziomo w celu uniknięcia tworzenia się poduszek powietrznych w osłonie. 38

39 Serwis Serwis kalibracyjny Od -0,1 MPa do 80 MPa AP 160 Od -1 bar do 8000 bar D-K Akredytowane laboratorium pomiarowe firmy WIKA Polska posiada akredytacje Polskiego Centrum Akredytacji wg normy PN-EN ISO/IEC W zakresie laboratorium PCA świadczymy usługi wzorcownia: ciśnieniomierzy sprężynowych manometrów elektronicznych manometrów z separatorem przetworników ciśnienia kalibratorów ciśnienia Kalibrujemy Państwa urządzenia do pomiaru ciśnienia szybko i precyzyjnie: w zakresie -0, MPa Nasze laboratorium kalibracyjne dla ciśnienia jest akredytowane wg DIN EN ISO/IEC od 1982 r. Kalibrujemy Państwa urządzenia do pomiaru ciśnienia szybko i precyzyjnie: w zakresie bar przy zastosowaniu wysokoprodukcyjnych norm kontrolnych (prasy manometryczne) i standardów pracy (precyzyjne elektroniczne przyrządy do pomiaru ciśnienia) w klasie dokładności 0, ,01 % pełnego zakresu wskazań w zależności od zakresu ciśnienia wg normy DIN EN 837, DAkkSDKD-R 6-, EURAMET cg-3 lub EURAMET cg-17 Od -196 C do C D-K Natężenie DC, napięcie DC i rezystancja DC (D-K ) Nasze laboratorium kalibracyjne dla temperatury jest akredytowane wg DIN EN ISO/IEC od 1982 r. Kalibrujemy Państwa przyrządy do pomiaru temperatury szybko i precyzyjne: w zakresie C w kalibratorach kąpielowych, piecykach kalibracyjnych lub w ustalonych punktach odpowiednimi z termometrami kontrolnymi w klasie dokładności od 2 mk do 1.5 K w zależności od zakresu temperatury zgodnie z odpowiednimi dyrektywami DKD/DAkkS i EURAMET Kalibrujemy Państwa przyrządy elektryczne szybko i precyzyjnie: natężenie DC w zakresie ma napięcie DC w zakresie V rezystancja DC w zakresie 0 10 kω zgodnie z dyrektywą: VDI/VDE/DGQ/DKD

40 Technologia kalibracji Od pojedynczych komponentów... Firma WIKA jest idealnym partnerem w zakresie rozwiązań w technologii kalibracji, niezależnie od tego, czy potrzebne jest szybkie użycie jednego przyrządu w terenie, czy też w pełni automatycznego systemu zaprojektowanego dla danego laboratorium lub produkcji. Poniższa gama produktów jest pomocna w znalezieniu odpowiedniego przyrządu do zadania pomiarowego oraz parametrów pomiarowych w podanym przeglądzie produktów. Przenośne pompy testowe Komponenty pomiarowe Ręczne kalibratory Pompy testowe są stosowane do wytwarzania ciśnienia podczas testowania mechanicznych i elektronicznych przyrządów do pomiaru ciśnienia metodą porównania pomiarów. Wysokiej dokładności sensory ciśnienia i bardzo stabilne standardowe termometry są idealne do aplikacji jako urządzenie kontrole w laboratoriach przemysłowych. Z powodu analogowego i cyfrowego interfejsu połączenie może być dokonane do istniejącej jednostki. Nasze ręczne przyrządy pomiarowe (Process Tools) oferują możliwość prostego pomiaru i symulacji wszystkich standardowych wartości pomiarowych na miejscu. Mogą być używane z różnymi czujnikami ciśnienia i temperatury.... do w pełni automatycznych systemów Precyzyjne urządzenie pomiarowe z cyfrowym wyświetlaczem Precyzyjne urządzenie o wysokiej dokładności cyfrowej są idealne do aplikacji jako wzorzec w laboratoriach przemysłowych, w celu dokonania kalibracji na wysokim poziomie. Charakteryzuje się szczególnie prostą obsługą i nieograniczoną funkcjonalnością. Precyzyjne urządzenie cyfrowe i prasa manometryczna Przyrząd pomiarowy ze względu na zintegrowany kontroler oferuje wysoki komfort pracy. Możliwa jest w pełni automatyczna nastawa wymaganej wartości poprzez interfejs. W pełni automatyczny system kalibracyjny jako kompletne rozwiązanie Całkowicie zautomatyzowane systemy kalibracyjne są specyficzne dla danego klienta, w instalacje pod klucz mogą być wyposażone laboratoria, jak również środowisko produkcyjne. Z użyciem zintegrowanych przyrządów pomiarowych oraz oprogramowania kalibracyjnego można generować i archiwizować certyfikaty kalibracji w łatwy i powtarzalny sposób. Ciśnienie Temperatura Prąd, napięcie, rezystancja 40

41 Technologia kalibracji Manometry kontrolne Manometry te znajdują zastosowanie w precyzyjnych pomiarach w laboratoriach oraz przy sprawdzania i kalibracji manometrów przemysłowych. Dla każdego wyspecyfikowanego manometru może być wystawiony certyfikat wzorcowania PCA oraz certyfikat kalibracji DKD/DAkkS Manometr z rurką Bourdona klasa 0, Manometr z rurką Bourdona klasa 0,1 Rozmiar nominalny: 160 mm Zakres wskazań: ,6 do bar Klasa dokładności: 0,6 Stopień ochrony: IP 65 Karta katalogowa: PM Rozmiar nominalny: 250 mm Zakres wskazań: do bar Klasa dokładności: 0,1 Stopień ochrony: IP 54 Karta katalogowa: PM
