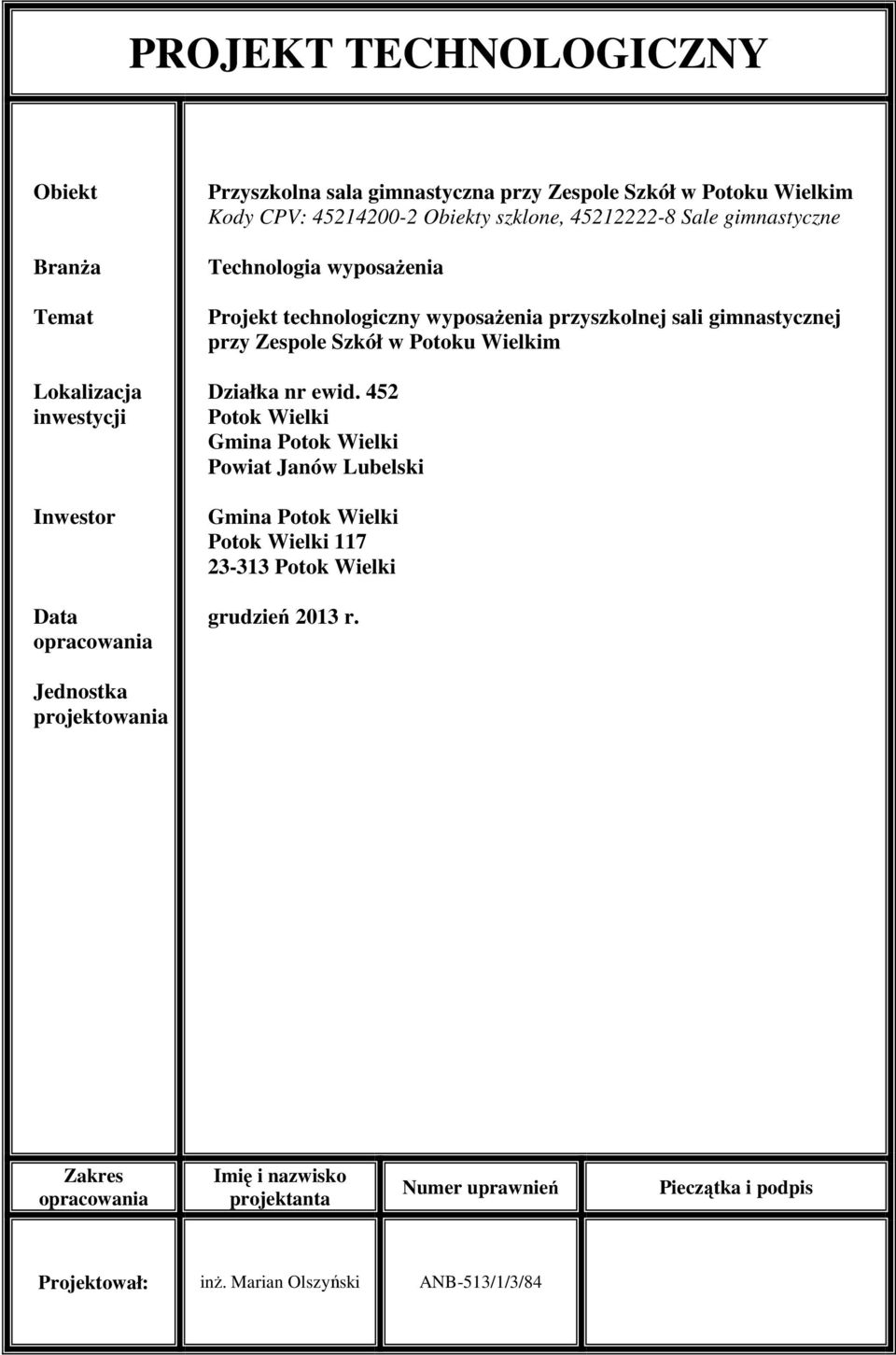

1 PROJEKT TECHNOLOGICZNY Obiekt BranŜa Temat Lokalizacja inwestycji Inwestor Data opracowania Przyszkolna sala gimnastyczna przy Zespole Szkół w Potoku Wielkim Kody CPV: Obiekty szklone, Sale gimnastyczne Technologia wyposaŝenia Projekt technologiczny wyposaŝenia przyszkolnej sali gimnastycznej przy Zespole Szkół w Potoku Wielkim Działka nr ewid. 452 Potok Wielki Gmina Potok Wielki Powiat Janów Lubelski Gmina Potok Wielki Potok Wielki Potok Wielki grudzień 2013 r. Jednostka projektowania Zakres opracowania Imię i nazwisko projektanta Numer uprawnień Pieczątka i podpis Projektował: inŝ. Marian Olszyński ANB-513/1/3/84

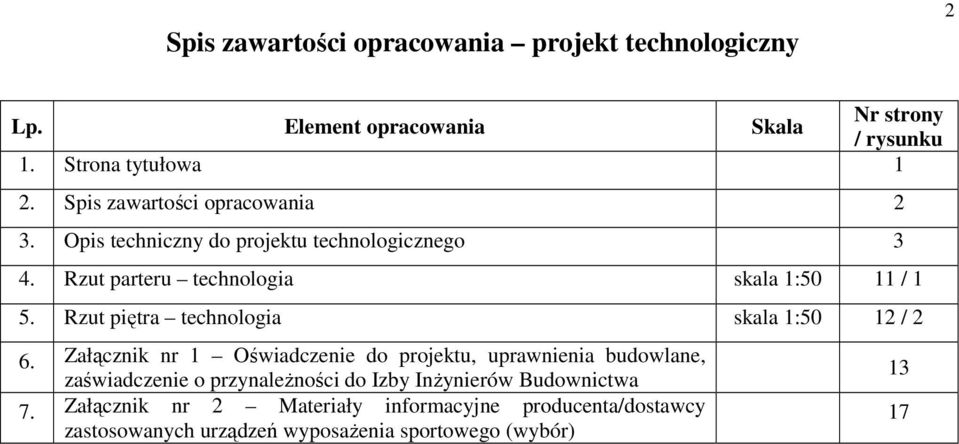

2 Spis zawartości opracowania projekt technologiczny 2 Nr strony Lp. Element opracowania Skala / rysunku 1. Strona tytułowa 1 2. Spis zawartości opracowania 2 3. Opis techniczny do projektu technologicznego 3 4. Rzut parteru technologia skala 1:50 11 / 1 5. Rzut piętra technologia skala 1:50 12 / 2 6. Załącznik nr 1 Oświadczenie do projektu, uprawnienia budowlane, zaświadczenie o przynaleŝności do Izby InŜynierów Budownictwa 7. Załącznik nr 2 Materiały informacyjne producenta/dostawcy zastosowanych urządzeń wyposaŝenia sportowego (wybór) 13 17

3 Opis techniczny do projektu technologicznego wyposaŝenia przyszkolnej sali gimnastycznej przy Zespole Szkół w Potoku Wielkim 3 1. Dane ogólne 1.1. Podstawa opracowania Podstawę opracowania stanowią: Zlecenie inwestora i uzgodnienia z inwestorem, Projekt architektoniczno-budowlany, Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (DzU z 2012 r. Nr 81, poz. 462), Materiały informacyjne producenta/dostawcy zastosowanych urządzeń wyposaŝenia sportowego Zakres opracowania Zakres opracowania obejmuje wykonanie projektu technologicznego wyposaŝenia przyszkolnej sali gimnastycznej przy Zespole Szkół w Potoku Wielkim. Arena sportowa i zaplecze sali gimnastycznej w poziomie parteru będą wyposaŝone w urządzenia typowo sportowe, zarówno do gier zespołowych, jak i ćwiczeń gimnastycznych. Arena sportowa ma wydzielone dwa boiska do gier zespołowych: koszykówka i siatkówka. W zakresie wyposaŝenia umieszczono równieŝ bramki do piłki ręcznej, dzięki czemu moŝliwa będzie takŝe gra w piłkę ręczną oraz piłkę noŝną, w obszarze areny sportowej, bez funkcjonalnego wydzielenia linii boisk do tych gier. Zaplecze sali gimnastycznej w poziomie piętra mieści dwie sale pomocnicze. Jedna z nich przeznaczona została na salę gimnastyki korekcyjnej, z wyposaŝeniem dedykowanym do zajęć z zakresu korekcji wad postawy. Druga sala, dla potrzeb zróŝnicowania zakresu zajęć pozasportowych, przeznaczona została na salę kinezyterapii, z wyposaŝeniem dostosowanym do zajęć rehabilitacji poprzez ćwiczenia ruchowe Cel opracowania Celem opracowania jest sporządzenie dokumentacji technicznej stanowiącej podstawę wykonania przedmiaru robót i kosztorysu inwestorskiego dla potrzeb dostaw wyposaŝenia sportowego, rehabilitacyjnego oraz higieniczno-sanitarnego.

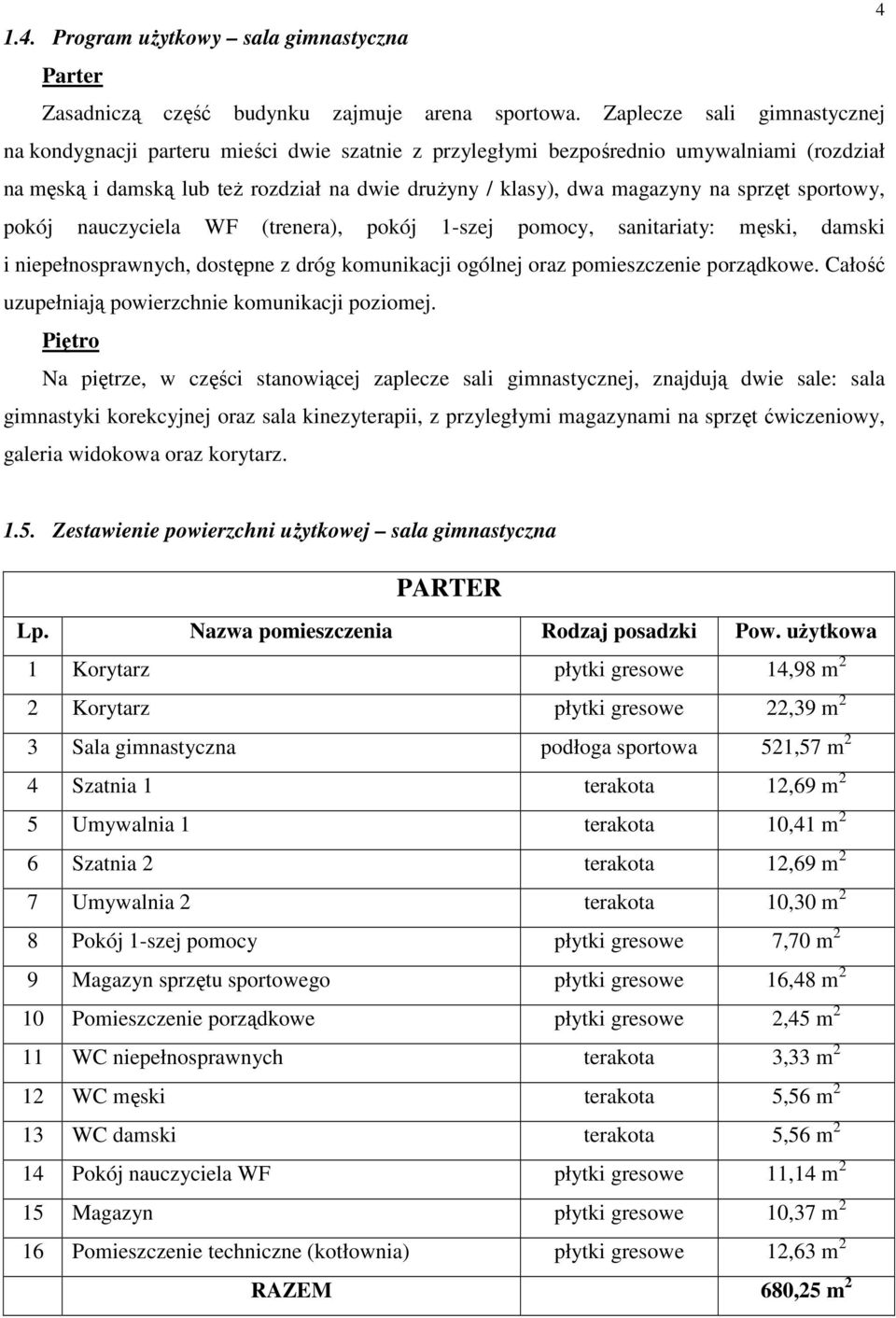

4 1.4. Program uŝytkowy sala gimnastyczna Parter Zasadniczą część budynku zajmuje arena sportowa. Zaplecze sali gimnastycznej na kondygnacji parteru mieści dwie szatnie z przyległymi bezpośrednio umywalniami (rozdział na męską i damską lub teŝ rozdział na dwie druŝyny / klasy), dwa magazyny na sprzęt sportowy, pokój nauczyciela WF (trenera), pokój 1-szej pomocy, sanitariaty: męski, damski i niepełnosprawnych, dostępne z dróg komunikacji ogólnej oraz pomieszczenie porządkowe. Całość uzupełniają powierzchnie komunikacji poziomej. Piętro Na piętrze, w części stanowiącej zaplecze sali gimnastycznej, znajdują dwie sale: sala gimnastyki korekcyjnej oraz sala kinezyterapii, z przyległymi magazynami na sprzęt ćwiczeniowy, galeria widokowa oraz korytarz Zestawienie powierzchni uŝytkowej sala gimnastyczna PARTER Lp. Nazwa pomieszczenia Rodzaj posadzki Pow. uŝytkowa 1 Korytarz płytki gresowe 14,98 m 2 2 Korytarz płytki gresowe 22,39 m 2 3 Sala gimnastyczna podłoga sportowa 521,57 m 2 4 Szatnia 1 terakota 12,69 m 2 5 Umywalnia 1 terakota 10,41 m 2 6 Szatnia 2 terakota 12,69 m 2 7 Umywalnia 2 terakota 10,30 m 2 8 Pokój 1-szej pomocy płytki gresowe 7,70 m 2 9 Magazyn sprzętu sportowego płytki gresowe 16,48 m 2 10 Pomieszczenie porządkowe płytki gresowe 2,45 m 2 11 WC niepełnosprawnych terakota 3,33 m 2 12 WC męski terakota 5,56 m 2 13 WC damski terakota 5,56 m 2 14 Pokój nauczyciela WF płytki gresowe 11,14 m 2 15 Magazyn płytki gresowe 10,37 m 2 16 Pomieszczenie techniczne (kotłownia) płytki gresowe 12,63 m 2 RAZEM 680,25 m 2

5 PIĘTRO Lp. Nazwa pomieszczenia Rodzaj posadzki Pow. uŝytkowa 1/1 Korytarz płytki gresowe 22,04 m 2 1/2 Sala gimnastyki korekcyjnej wykładzina tarket 51,16 m 2 1/3 Sala gimnastyki korekcyjnej wykładzina tarket 50,88 m 2 1/4 Magazyn sprzętu płytki gresowe 8,87 m 2 1/5 Magazyn sprzętu płytki gresowe 6,51 m 2 1/6 Galeria widokowa płytki gresowe 28,92 m 2 RAZEM 168,38 m Charakterystyczne parametry techniczne sala gimnastyczna Dane techniczne wskaźniki powierzchniowe i kubaturowe: 1. Powierzchnia zabudowy 743,28 m 2 2. Powierzchnia zabudowy (ze elementami zewnętrznymi) 753,84 m 2 3. Powierzchnia uŝytkowa 848,63 m 2 4. Powierzchnia wewnętrzna 860,87 m 2 5. Kubatura 7 350,23 m 3 6. Szerokość budynku 18,24 m 7. Długość budynku 40,75 m 8. Wysokość budynku 11,63 m 2. Dane materiałowe wyposaŝenie sportowe 2.1. WyposaŜenie sportowe pomieszczenie nr 3 1. Kosz do koszykówki, konstrukcja stalowa wspornikowa naścienna o wysięgu do 2,20 m, tablica akrylowa wym. 105x180 cm. Obręcz do koszykówki uchylna z siłownikami gazowymi, z bezhakowym systemem mocowania siatki za pomocą pręta. 2. Kosz do koszykówki, konstrukcja stalowa wspornikowa naścienna o wysięgu do 1,20 m, tablica epoksydowa wym. 105x180 cm. Obręcz do koszykówki stała, standard, posiada dodatkowe wzmocnienie z blachy o gr. 3 mm, 12 uchwytów mocujących siatkę, malowana lakierem proszkowym. 3. Słupki do siatkówki profesjonalne, profil aluminiowy 70x120 mm, urządzenie naciągowe wewnątrz profilu, z tuleją ukrytą w posadzce. Konstrukcja słupków umoŝliwia ustawienie siatki na dowolnej wysokości w przedziale cm, co pozwala na zastosowanie ich do gry w tenisa i badmintona. Blokowanie wysokości naciągu (siatki) dokonywane jest poprzez zacisk mimośrodowy z wkładką teflonową. Składana korbka naciągowa zintegrowana ze słupkiem, po napręŝeniu siatki jest prostowana i chowana wewnątrz głównego profilu. Słupki

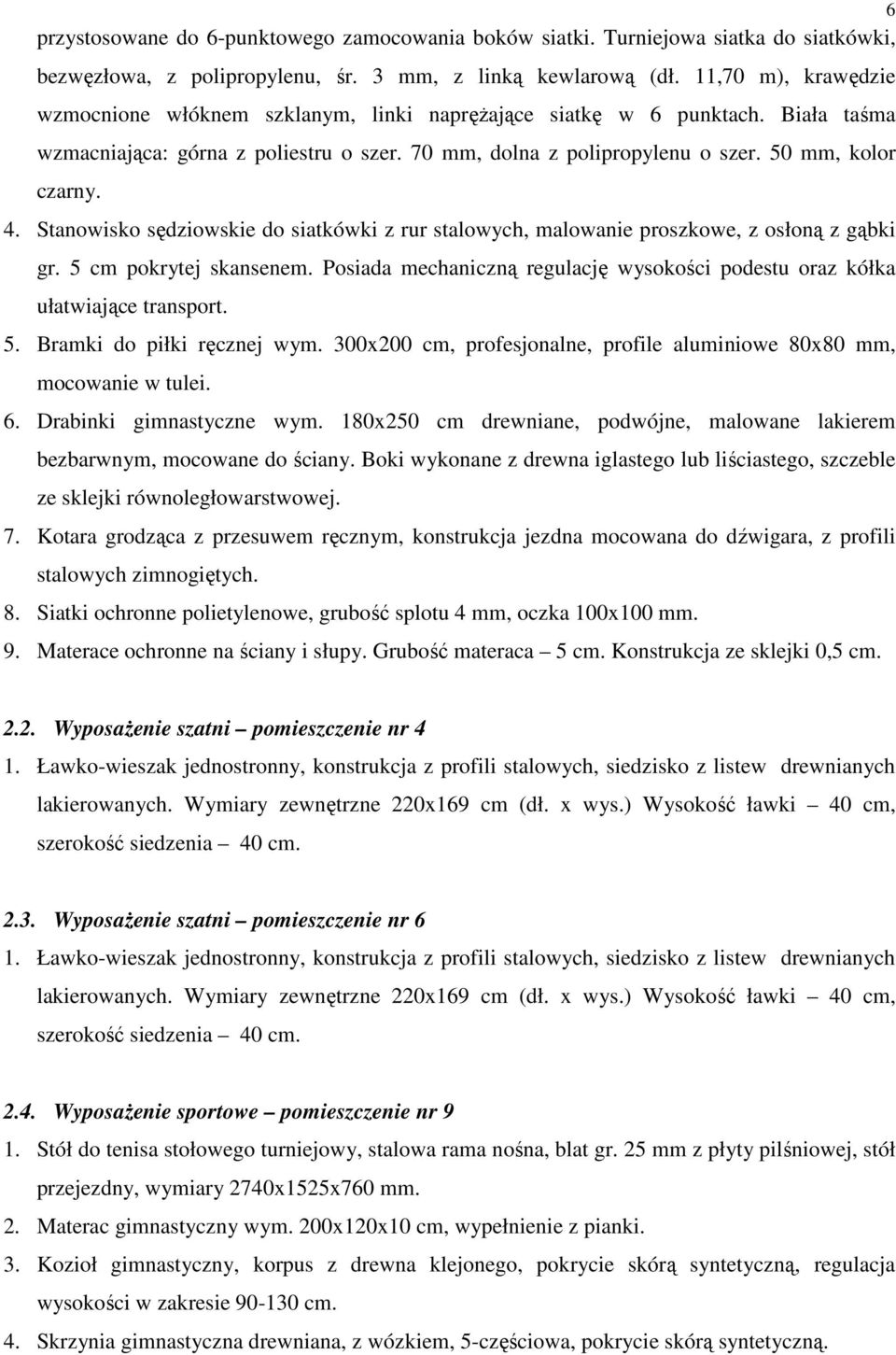

6 6 przystosowane do 6-punktowego zamocowania boków siatki. Turniejowa siatka do siatkówki, bezwęzłowa, z polipropylenu, śr. 3 mm, z linką kewlarową (dł. 11,70 m), krawędzie wzmocnione włóknem szklanym, linki napręŝające siatkę w 6 punktach. Biała taśma wzmacniająca: górna z poliestru o szer. 70 mm, dolna z polipropylenu o szer. 50 mm, kolor czarny. 4. Stanowisko sędziowskie do siatkówki z rur stalowych, malowanie proszkowe, z osłoną z gąbki gr. 5 cm pokrytej skansenem. Posiada mechaniczną regulację wysokości podestu oraz kółka ułatwiające transport. 5. Bramki do piłki ręcznej wym. 300x200 cm, profesjonalne, profile aluminiowe 80x80 mm, mocowanie w tulei. 6. Drabinki gimnastyczne wym. 180x250 cm drewniane, podwójne, malowane lakierem bezbarwnym, mocowane do ściany. Boki wykonane z drewna iglastego lub liściastego, szczeble ze sklejki równoległowarstwowej. 7. Kotara grodząca z przesuwem ręcznym, konstrukcja jezdna mocowana do dźwigara, z profili stalowych zimnogiętych. 8. Siatki ochronne polietylenowe, grubość splotu 4 mm, oczka 100x100 mm. 9. Materace ochronne na ściany i słupy. Grubość materaca 5 cm. Konstrukcja ze sklejki 0,5 cm WyposaŜenie szatni pomieszczenie nr 4 1. Ławko-wieszak jednostronny, konstrukcja z profili stalowych, siedzisko z listew drewnianych lakierowanych. Wymiary zewnętrzne 220x169 cm (dł. x wys.) Wysokość ławki 40 cm, szerokość siedzenia 40 cm WyposaŜenie szatni pomieszczenie nr 6 1. Ławko-wieszak jednostronny, konstrukcja z profili stalowych, siedzisko z listew drewnianych lakierowanych. Wymiary zewnętrzne 220x169 cm (dł. x wys.) Wysokość ławki 40 cm, szerokość siedzenia 40 cm WyposaŜenie sportowe pomieszczenie nr 9 1. Stół do tenisa stołowego turniejowy, stalowa rama nośna, blat gr. 25 mm z płyty pilśniowej, stół przejezdny, wymiary 2740x1525x760 mm. 2. Materac gimnastyczny wym. 200x120x10 cm, wypełnienie z pianki. 3. Kozioł gimnastyczny, korpus z drewna klejonego, pokrycie skórą syntetyczną, regulacja wysokości w zakresie cm. 4. Skrzynia gimnastyczna drewniana, z wózkiem, 5-częściowa, pokrycie skórą syntetyczną.

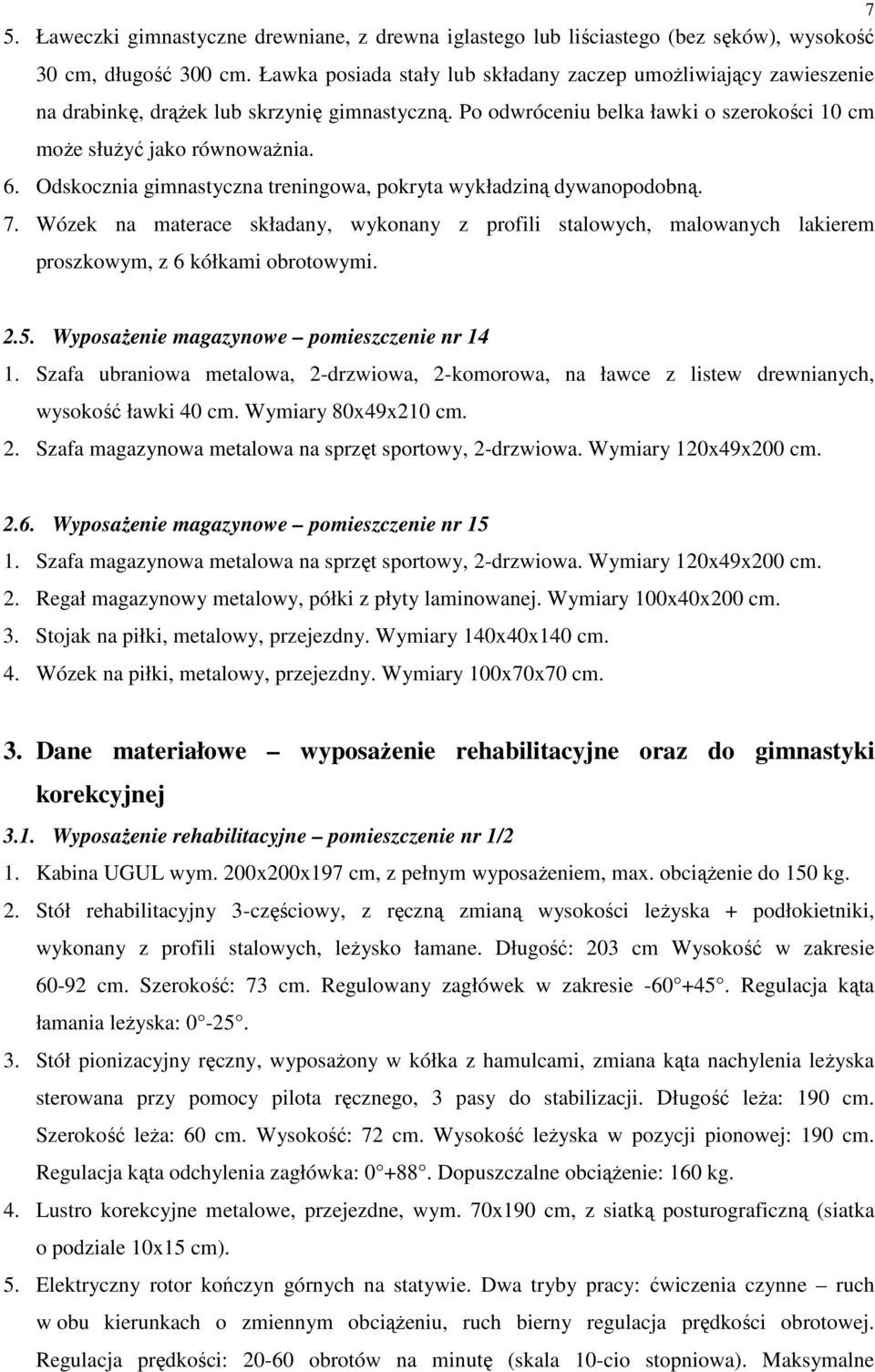

7 7 5. Ławeczki gimnastyczne drewniane, z drewna iglastego lub liściastego (bez sęków), wysokość 30 cm, długość 300 cm. Ławka posiada stały lub składany zaczep umoŝliwiający zawieszenie na drabinkę, drąŝek lub skrzynię gimnastyczną. Po odwróceniu belka ławki o szerokości 10 cm moŝe słuŝyć jako równowaŝnia. 6. Odskocznia gimnastyczna treningowa, pokryta wykładziną dywanopodobną. 7. Wózek na materace składany, wykonany z profili stalowych, malowanych lakierem proszkowym, z 6 kółkami obrotowymi WyposaŜenie magazynowe pomieszczenie nr Szafa ubraniowa metalowa, 2-drzwiowa, 2-komorowa, na ławce z listew drewnianych, wysokość ławki 40 cm. Wymiary 80x49x210 cm. 2. Szafa magazynowa metalowa na sprzęt sportowy, 2-drzwiowa. Wymiary 120x49x200 cm WyposaŜenie magazynowe pomieszczenie nr Szafa magazynowa metalowa na sprzęt sportowy, 2-drzwiowa. Wymiary 120x49x200 cm. 2. Regał magazynowy metalowy, półki z płyty laminowanej. Wymiary 100x40x200 cm. 3. Stojak na piłki, metalowy, przejezdny. Wymiary 140x40x140 cm. 4. Wózek na piłki, metalowy, przejezdny. Wymiary 100x70x70 cm. 3. Dane materiałowe wyposaŝenie rehabilitacyjne oraz do gimnastyki korekcyjnej 3.1. WyposaŜenie rehabilitacyjne pomieszczenie nr 1/2 1. Kabina UGUL wym. 200x200x197 cm, z pełnym wyposaŝeniem, max. obciąŝenie do 150 kg. 2. Stół rehabilitacyjny 3-częściowy, z ręczną zmianą wysokości leŝyska + podłokietniki, wykonany z profili stalowych, leŝysko łamane. Długość: 203 cm Wysokość w zakresie cm. Szerokość: 73 cm. Regulowany zagłówek w zakresie Regulacja kąta łamania leŝyska: Stół pionizacyjny ręczny, wyposaŝony w kółka z hamulcami, zmiana kąta nachylenia leŝyska sterowana przy pomocy pilota ręcznego, 3 pasy do stabilizacji. Długość leŝa: 190 cm. Szerokość leŝa: 60 cm. Wysokość: 72 cm. Wysokość leŝyska w pozycji pionowej: 190 cm. Regulacja kąta odchylenia zagłówka: Dopuszczalne obciąŝenie: 160 kg. 4. Lustro korekcyjne metalowe, przejezdne, wym. 70x190 cm, z siatką posturograficzną (siatka o podziale 10x15 cm). 5. Elektryczny rotor kończyn górnych na statywie. Dwa tryby pracy: ćwiczenia czynne ruch w obu kierunkach o zmiennym obciąŝeniu, ruch bierny regulacja prędkości obrotowej. Regulacja prędkości: obrotów na minutę (skala 10-cio stopniowa). Maksymalne

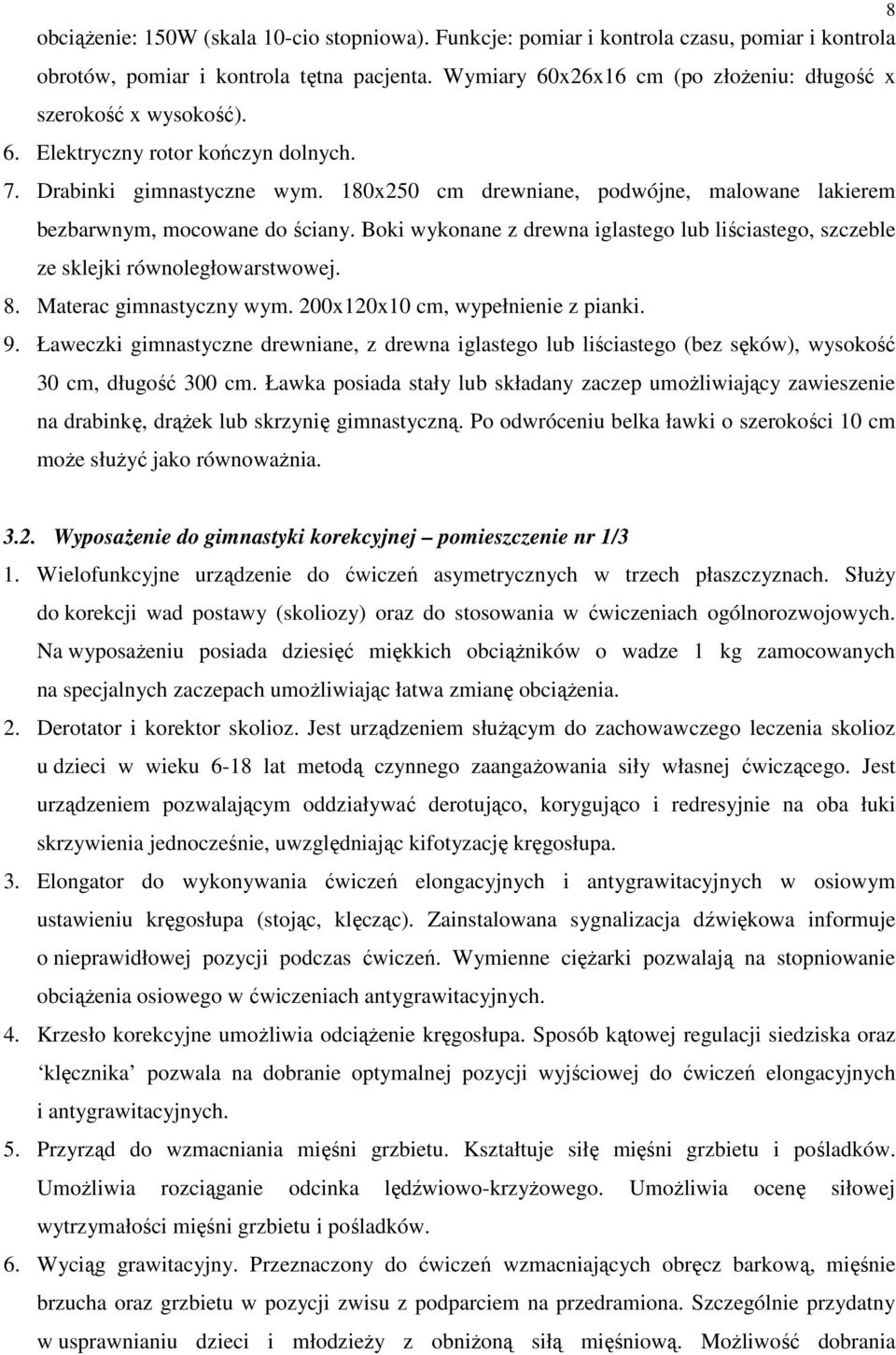

8 8 obciąŝenie: 150W (skala 10-cio stopniowa). Funkcje: pomiar i kontrola czasu, pomiar i kontrola obrotów, pomiar i kontrola tętna pacjenta. Wymiary 60x26x16 cm (po złoŝeniu: długość x szerokość x wysokość). 6. Elektryczny rotor kończyn dolnych. 7. Drabinki gimnastyczne wym. 180x250 cm drewniane, podwójne, malowane lakierem bezbarwnym, mocowane do ściany. Boki wykonane z drewna iglastego lub liściastego, szczeble ze sklejki równoległowarstwowej. 8. Materac gimnastyczny wym. 200x120x10 cm, wypełnienie z pianki. 9. Ławeczki gimnastyczne drewniane, z drewna iglastego lub liściastego (bez sęków), wysokość 30 cm, długość 300 cm. Ławka posiada stały lub składany zaczep umoŝliwiający zawieszenie na drabinkę, drąŝek lub skrzynię gimnastyczną. Po odwróceniu belka ławki o szerokości 10 cm moŝe słuŝyć jako równowaŝnia WyposaŜenie do gimnastyki korekcyjnej pomieszczenie nr 1/3 1. Wielofunkcyjne urządzenie do ćwiczeń asymetrycznych w trzech płaszczyznach. SłuŜy do korekcji wad postawy (skoliozy) oraz do stosowania w ćwiczeniach ogólnorozwojowych. Na wyposaŝeniu posiada dziesięć miękkich obciąŝników o wadze 1 kg zamocowanych na specjalnych zaczepach umoŝliwiając łatwa zmianę obciąŝenia. 2. Derotator i korektor skolioz. Jest urządzeniem słuŝącym do zachowawczego leczenia skolioz u dzieci w wieku 6-18 lat metodą czynnego zaangaŝowania siły własnej ćwiczącego. Jest urządzeniem pozwalającym oddziaływać derotująco, korygująco i redresyjnie na oba łuki skrzywienia jednocześnie, uwzględniając kifotyzację kręgosłupa. 3. Elongator do wykonywania ćwiczeń elongacyjnych i antygrawitacyjnych w osiowym ustawieniu kręgosłupa (stojąc, klęcząc). Zainstalowana sygnalizacja dźwiękowa informuje o nieprawidłowej pozycji podczas ćwiczeń. Wymienne cięŝarki pozwalają na stopniowanie obciąŝenia osiowego w ćwiczeniach antygrawitacyjnych. 4. Krzesło korekcyjne umoŝliwia odciąŝenie kręgosłupa. Sposób kątowej regulacji siedziska oraz klęcznika pozwala na dobranie optymalnej pozycji wyjściowej do ćwiczeń elongacyjnych i antygrawitacyjnych. 5. Przyrząd do wzmacniania mięśni grzbietu. Kształtuje siłę mięśni grzbietu i pośladków. UmoŜliwia rozciąganie odcinka lędźwiowo-krzyŝowego. UmoŜliwia ocenę siłowej wytrzymałości mięśni grzbietu i pośladków. 6. Wyciąg grawitacyjny. Przeznaczony do ćwiczeń wzmacniających obręcz barkową, mięśnie brzucha oraz grzbietu w pozycji zwisu z podparciem na przedramiona. Szczególnie przydatny w usprawnianiu dzieci i młodzieŝy z obniŝoną siłą mięśniową. MoŜliwość dobrania

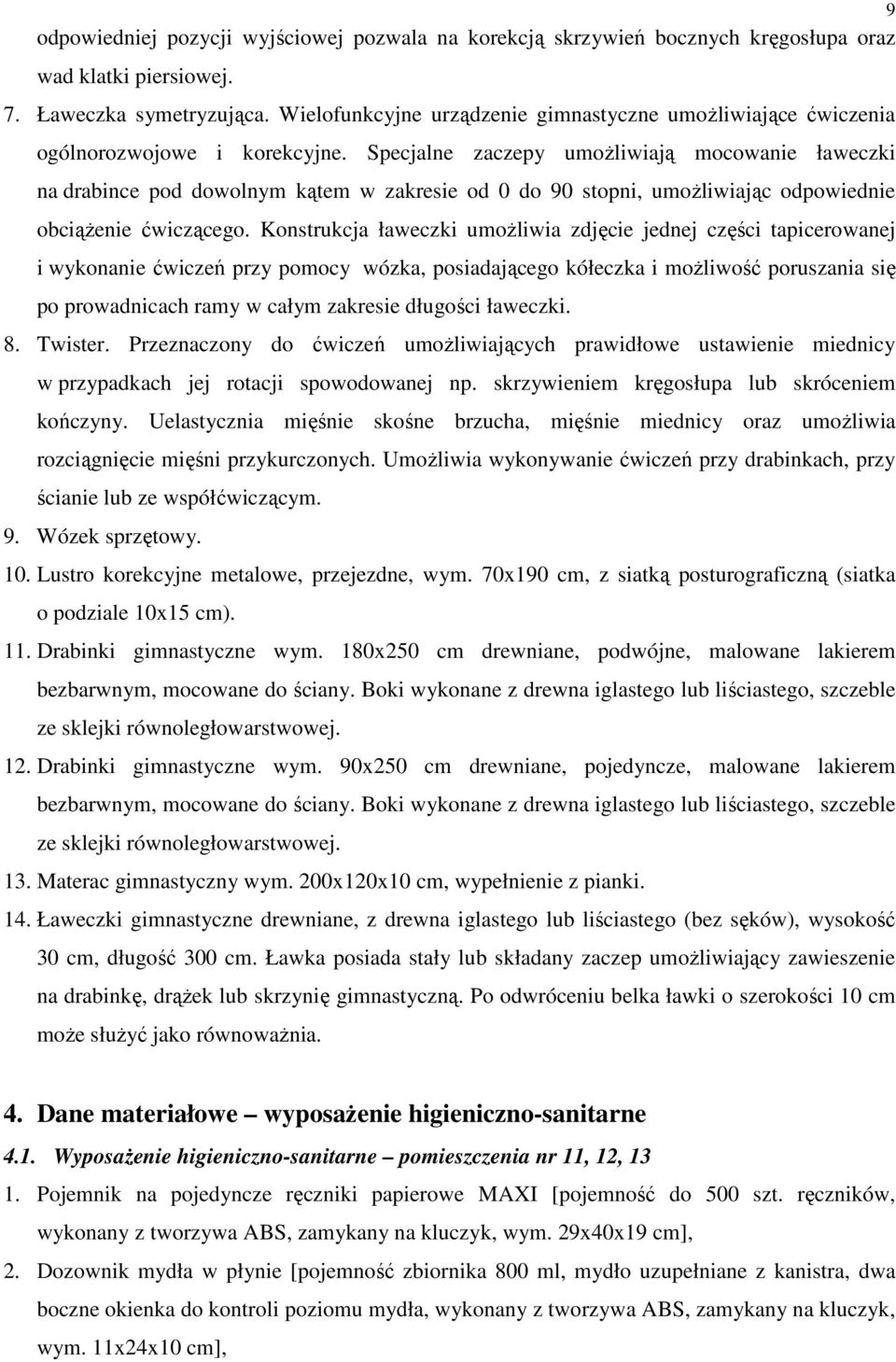

9 9 odpowiedniej pozycji wyjściowej pozwala na korekcją skrzywień bocznych kręgosłupa oraz wad klatki piersiowej. 7. Ławeczka symetryzująca. Wielofunkcyjne urządzenie gimnastyczne umoŝliwiające ćwiczenia ogólnorozwojowe i korekcyjne. Specjalne zaczepy umoŝliwiają mocowanie ławeczki na drabince pod dowolnym kątem w zakresie od 0 do 90 stopni, umoŝliwiając odpowiednie obciąŝenie ćwiczącego. Konstrukcja ławeczki umoŝliwia zdjęcie jednej części tapicerowanej i wykonanie ćwiczeń przy pomocy wózka, posiadającego kółeczka i moŝliwość poruszania się po prowadnicach ramy w całym zakresie długości ławeczki. 8. Twister. Przeznaczony do ćwiczeń umoŝliwiających prawidłowe ustawienie miednicy w przypadkach jej rotacji spowodowanej np. skrzywieniem kręgosłupa lub skróceniem kończyny. Uelastycznia mięśnie skośne brzucha, mięśnie miednicy oraz umoŝliwia rozciągnięcie mięśni przykurczonych. UmoŜliwia wykonywanie ćwiczeń przy drabinkach, przy ścianie lub ze współćwiczącym. 9. Wózek sprzętowy. 10. Lustro korekcyjne metalowe, przejezdne, wym. 70x190 cm, z siatką posturograficzną (siatka o podziale 10x15 cm). 11. Drabinki gimnastyczne wym. 180x250 cm drewniane, podwójne, malowane lakierem bezbarwnym, mocowane do ściany. Boki wykonane z drewna iglastego lub liściastego, szczeble ze sklejki równoległowarstwowej. 12. Drabinki gimnastyczne wym. 90x250 cm drewniane, pojedyncze, malowane lakierem bezbarwnym, mocowane do ściany. Boki wykonane z drewna iglastego lub liściastego, szczeble ze sklejki równoległowarstwowej. 13. Materac gimnastyczny wym. 200x120x10 cm, wypełnienie z pianki. 14. Ławeczki gimnastyczne drewniane, z drewna iglastego lub liściastego (bez sęków), wysokość 30 cm, długość 300 cm. Ławka posiada stały lub składany zaczep umoŝliwiający zawieszenie na drabinkę, drąŝek lub skrzynię gimnastyczną. Po odwróceniu belka ławki o szerokości 10 cm moŝe słuŝyć jako równowaŝnia. 4. Dane materiałowe wyposaŝenie higieniczno-sanitarne 4.1. WyposaŜenie higieniczno-sanitarne pomieszczenia nr 11, 12, Pojemnik na pojedyncze ręczniki papierowe MAXI [pojemność do 500 szt. ręczników, wykonany z tworzywa ABS, zamykany na kluczyk, wym. 29x40x19 cm], 2. Dozownik mydła w płynie [pojemność zbiornika 800 ml, mydło uzupełniane z kanistra, dwa boczne okienka do kontroli poziomu mydła, wykonany z tworzywa ABS, zamykany na kluczyk, wym. 11x24x10 cm],

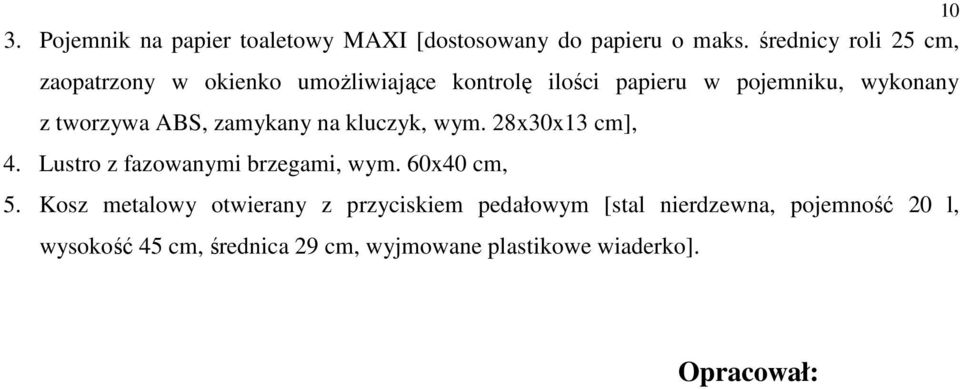

10 10 3. Pojemnik na papier toaletowy MAXI [dostosowany do papieru o maks. średnicy roli 25 cm, zaopatrzony w okienko umoŝliwiające kontrolę ilości papieru w pojemniku, wykonany z tworzywa ABS, zamykany na kluczyk, wym. 28x30x13 cm], 4. Lustro z fazowanymi brzegami, wym. 60x40 cm, 5. Kosz metalowy otwierany z przyciskiem pedałowym [stal nierdzewna, pojemność 20 l, wysokość 45 cm, średnica 29 cm, wyjmowane plastikowe wiaderko]. Opracował:
