SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT ORAZ ORUROWANIE INSTALACJI SŁABOPRĄDOWYCH W BUDYNKU PRZY UL. SKIERNIEWICKIEJ 11 W WARSZAWIE

Transkrypt

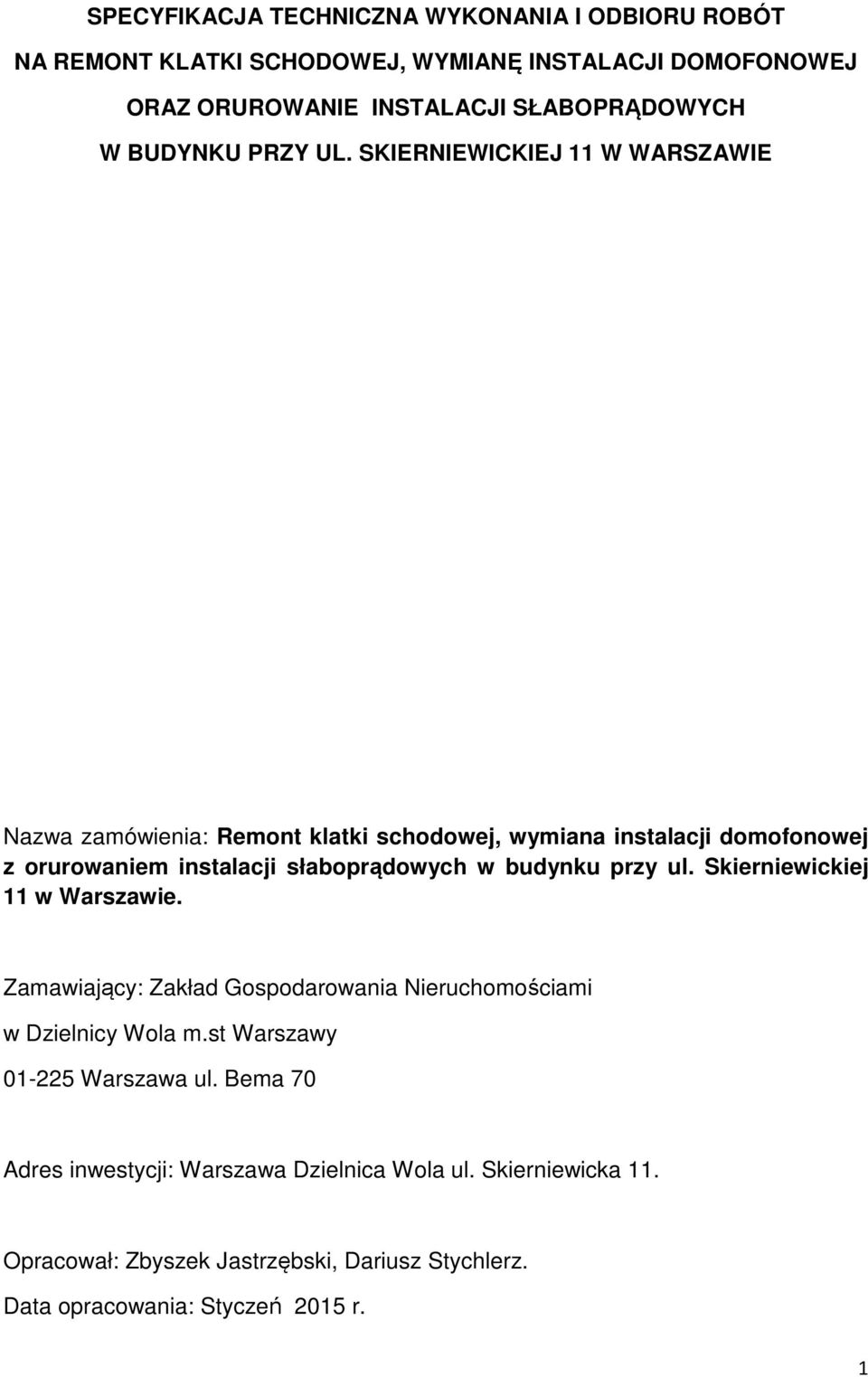

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT NA REMONT KLATKI SCHODOWEJ, WYMIANĘ INSTALACJI DOMOFONOWEJ ORAZ ORUROWANIE INSTALACJI SŁABOPRĄDOWYCH W BUDYNKU PRZY UL. SKIERNIEWICKIEJ 11 W WARSZAWIE Nazwa zamówienia: Remont klatki schodowej, wymiana instalacji domofonowej z orurowaniem instalacji słaboprądowych w budynku przy ul. Skierniewickiej 11 w Warszawie. Zamawiający: Zakład Gospodarowania Nieruchomościami w Dzielnicy Wola m.st Warszawy Warszawa ul. Bema 70 Adres inwestycji: Warszawa Dzielnica Wola ul. Skierniewicka 11. Opracował: Zbyszek Jastrzębski, Dariusz Stychlerz. Data opracowania: Styczeń 2015 r. 1

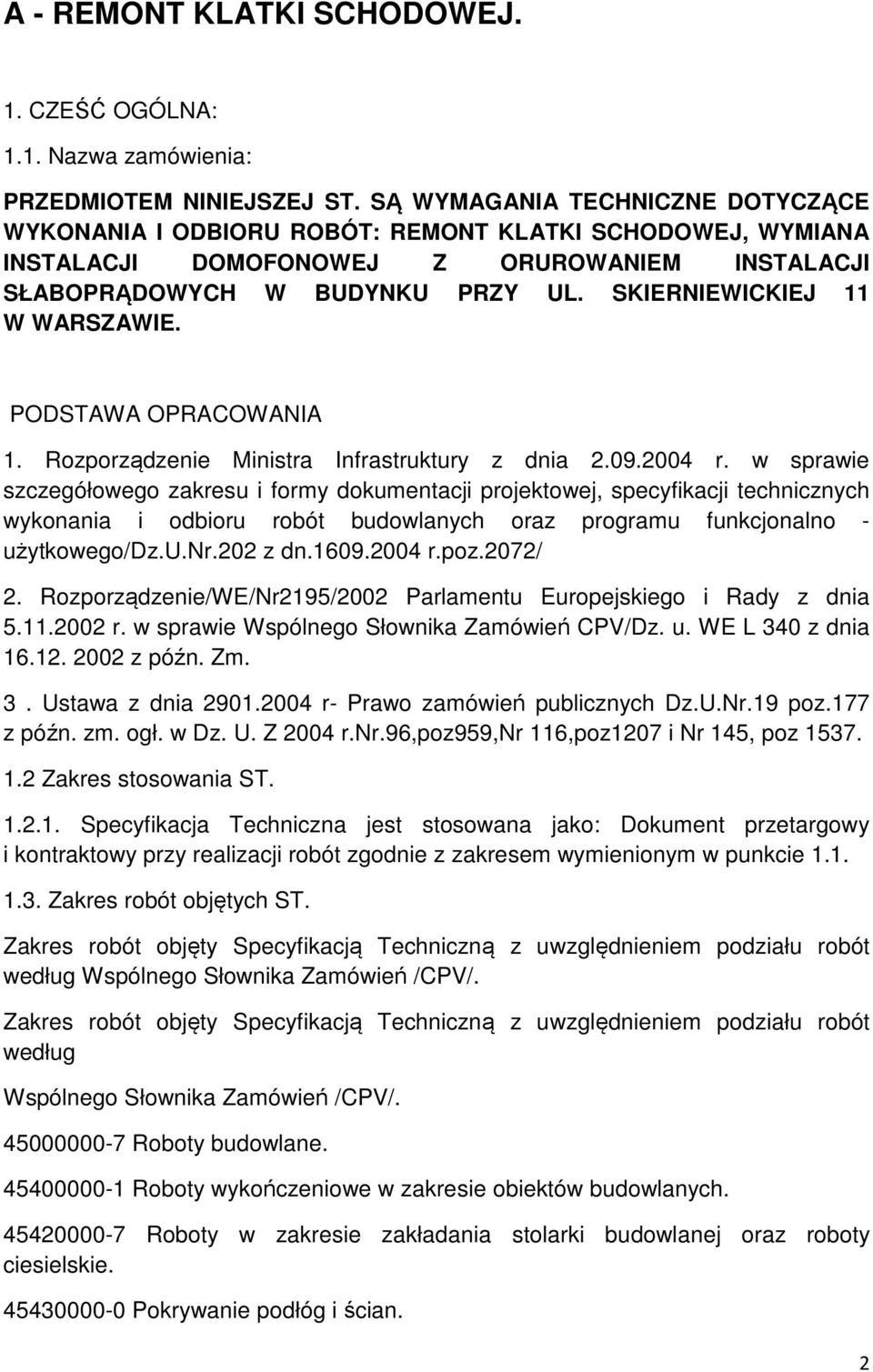

2 A - REMONT KLATKI SCHODOWEJ. 1. CZEŚĆ OGÓLNA: 1.1. Nazwa zamówienia: PRZEDMIOTEM NINIEJSZEJ ST. SĄ WYMAGANIA TECHNICZNE DOTYCZĄCE WYKONANIA I ODBIORU ROBÓT: REMONT KLATKI SCHODOWEJ, WYMIANA INSTALACJI DOMOFONOWEJ Z ORUROWANIEM INSTALACJI SŁABOPRĄDOWYCH W BUDYNKU PRZY UL. SKIERNIEWICKIEJ 11 W WARSZAWIE. PODSTAWA OPRACOWANIA 1. Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno - użytkowego/dz.u.nr.202 z dn r.poz.2072/ 2. Rozporządzenie/WE/Nr2195/2002 Parlamentu Europejskiego i Rady z dnia r. w sprawie Wspólnego Słownika Zamówień CPV/Dz. u. WE L 340 z dnia z późn. Zm. 3. Ustawa z dnia r- Prawo zamówień publicznych Dz.U.Nr.19 poz.177 z późn. zm. ogł. w Dz. U. Z 2004 r.nr.96,poz959,nr 116,poz1207 i Nr 145, poz Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako: Dokument przetargowy i kontraktowy przy realizacji robót zgodnie z zakresem wymienionym w punkcie Zakres robót objętych ST. Zakres robót objęty Specyfikacją Techniczną z uwzględnieniem podziału robót według Wspólnego Słownika Zamówień /CPV/. Zakres robót objęty Specyfikacją Techniczną z uwzględnieniem podziału robót według Wspólnego Słownika Zamówień /CPV/ Roboty budowlane Roboty wykończeniowe w zakresie obiektów budowlanych Roboty w zakresie zakładania stolarki budowlanej oraz roboty ciesielskie Pokrywanie podłóg i ścian. 2

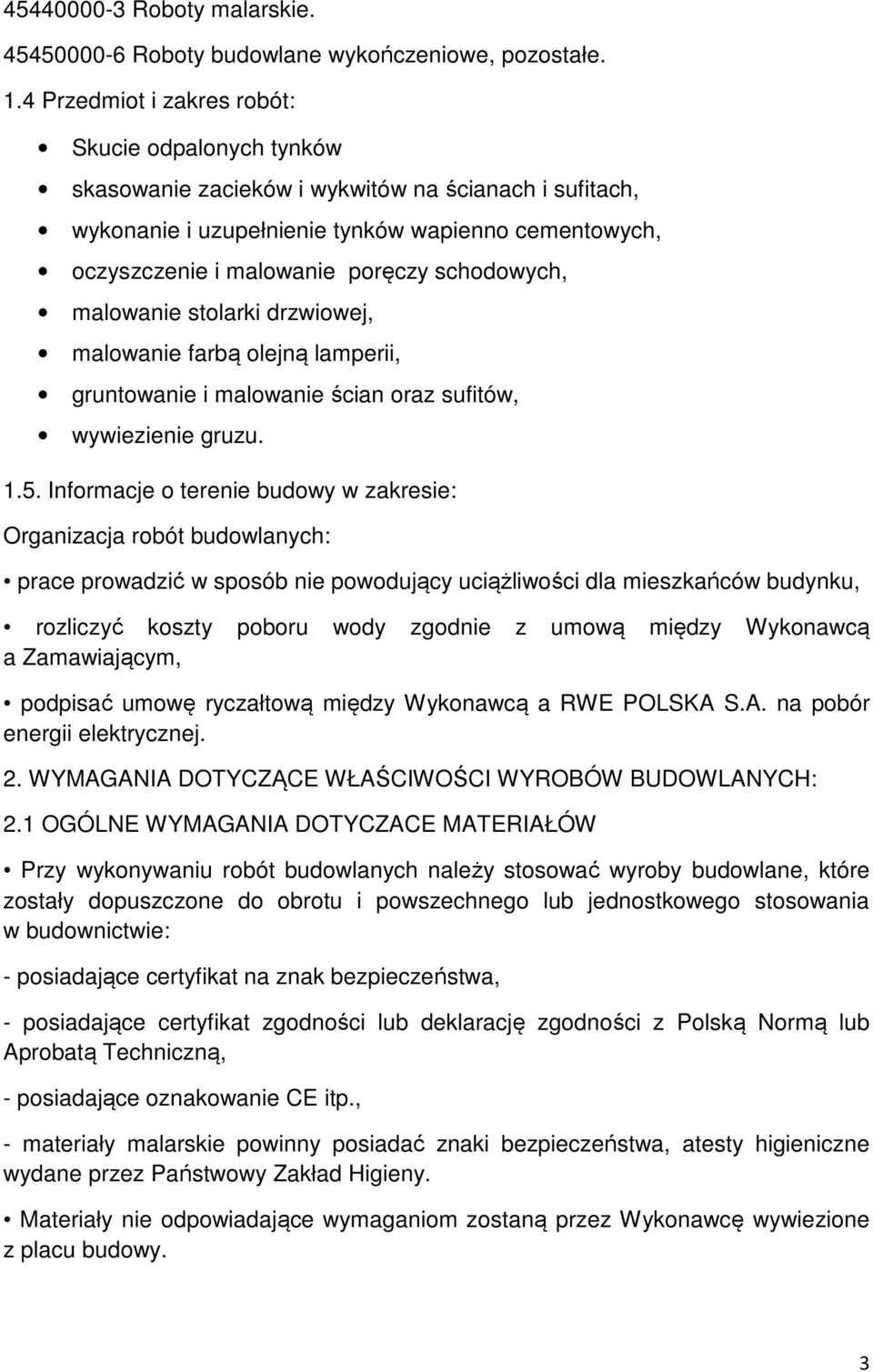

3 Roboty malarskie Roboty budowlane wykończeniowe, pozostałe. 1.4 Przedmiot i zakres robót: Skucie odpalonych tynków skasowanie zacieków i wykwitów na ścianach i sufitach, wykonanie i uzupełnienie tynków wapienno cementowych, oczyszczenie i malowanie poręczy schodowych, malowanie stolarki drzwiowej, malowanie farbą olejną lamperii, gruntowanie i malowanie ścian oraz sufitów, wywiezienie gruzu Informacje o terenie budowy w zakresie: Organizacja robót budowlanych: prace prowadzić w sposób nie powodujący uciążliwości dla mieszkańców budynku, rozliczyć koszty poboru wody zgodnie z umową między Wykonawcą a Zamawiającym, podpisać umowę ryczałtową między Wykonawcą a RWE POLSKA S.A. na pobór energii elektrycznej. 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUDOWLANYCH: 2.1 OGÓLNE WYMAGANIA DOTYCZACE MATERIAŁÓW Przy wykonywaniu robót budowlanych należy stosować wyroby budowlane, które zostały dopuszczone do obrotu i powszechnego lub jednostkowego stosowania w budownictwie: - posiadające certyfikat na znak bezpieczeństwa, - posiadające certyfikat zgodności lub deklarację zgodności z Polską Normą lub Aprobatą Techniczną, - posiadające oznakowanie CE itp., - materiały malarskie powinny posiadać znaki bezpieczeństwa, atesty higieniczne wydane przez Państwowy Zakład Higieny. Materiały nie odpowiadające wymaganiom zostaną przez Wykonawcę wywiezione z placu budowy. 3

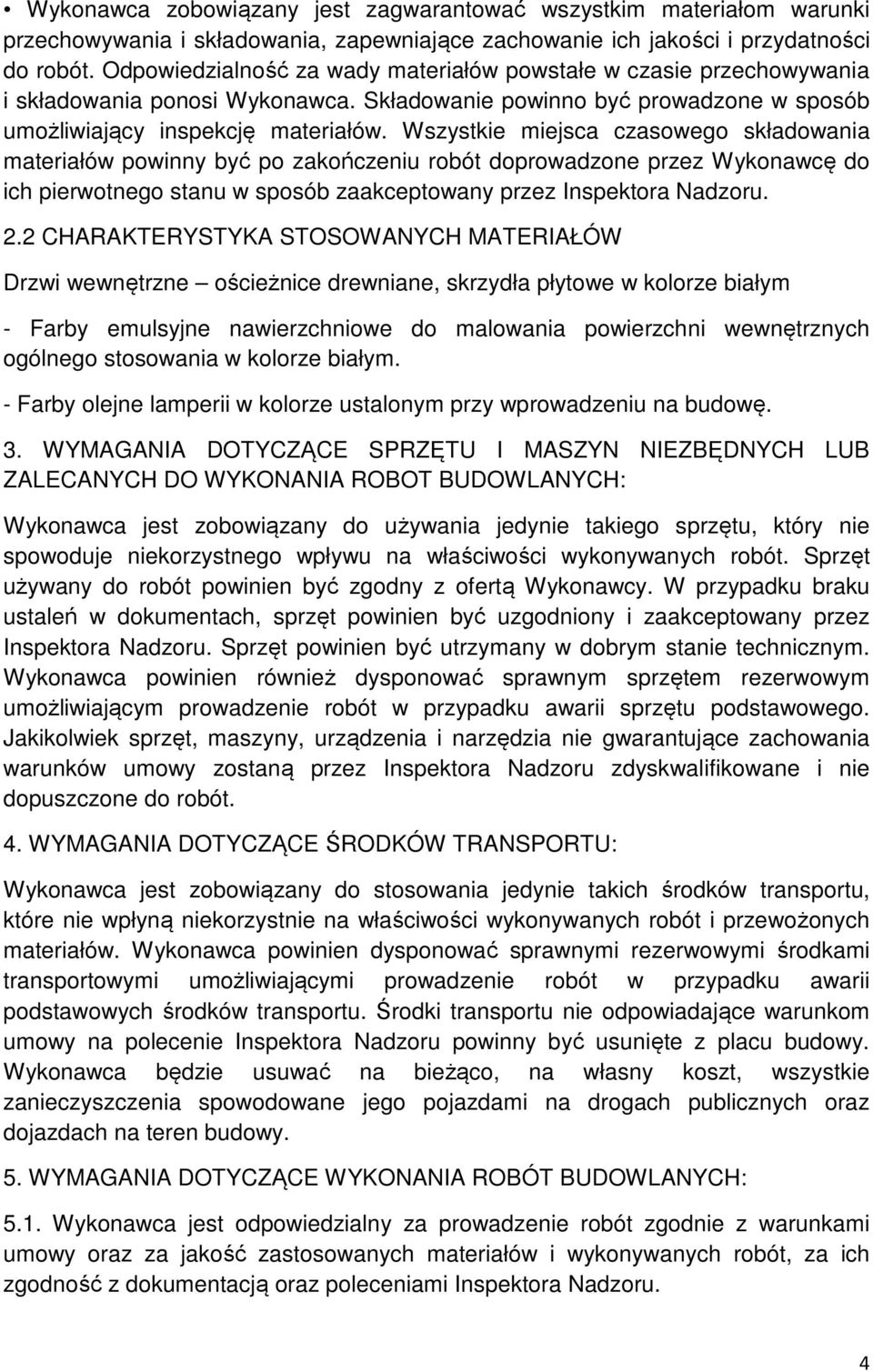

4 Wykonawca zobowiązany jest zagwarantować wszystkim materiałom warunki przechowywania i składowania, zapewniające zachowanie ich jakości i przydatności do robót. Odpowiedzialność za wady materiałów powstałe w czasie przechowywania i składowania ponosi Wykonawca. Składowanie powinno być prowadzone w sposób umożliwiający inspekcję materiałów. Wszystkie miejsca czasowego składowania materiałów powinny być po zakończeniu robót doprowadzone przez Wykonawcę do ich pierwotnego stanu w sposób zaakceptowany przez Inspektora Nadzoru. 2.2 CHARAKTERYSTYKA STOSOWANYCH MATERIAŁÓW Drzwi wewnętrzne ościeżnice drewniane, skrzydła płytowe w kolorze białym - Farby emulsyjne nawierzchniowe do malowania powierzchni wewnętrznych ogólnego stosowania w kolorze białym. - Farby olejne lamperii w kolorze ustalonym przy wprowadzeniu na budowę. 3. WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN NIEZBĘDNYCH LUB ZALECANYCH DO WYKONANIA ROBOT BUDOWLANYCH: Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na właściwości wykonywanych robót. Sprzęt używany do robót powinien być zgodny z ofertą Wykonawcy. W przypadku braku ustaleń w dokumentach, sprzęt powinien być uzgodniony i zaakceptowany przez Inspektora Nadzoru. Sprzęt powinien być utrzymany w dobrym stanie technicznym. Wykonawca powinien również dysponować sprawnym sprzętem rezerwowym umożliwiającym prowadzenie robót w przypadku awarii sprzętu podstawowego. Jakikolwiek sprzęt, maszyny, urządzenia i narzędzia nie gwarantujące zachowania warunków umowy zostaną przez Inspektora Nadzoru zdyskwalifikowane i nie dopuszczone do robót. 4. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU: Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na właściwości wykonywanych robót i przewożonych materiałów. Wykonawca powinien dysponować sprawnymi rezerwowymi środkami transportowymi umożliwiającymi prowadzenie robót w przypadku awarii podstawowych środków transportu. Środki transportu nie odpowiadające warunkom umowy na polecenie Inspektora Nadzoru powinny być usunięte z placu budowy. Wykonawca będzie usuwać na bieżąco, na własny koszt, wszystkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach na teren budowy. 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH: 5.1. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z warunkami umowy oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z dokumentacją oraz poleceniami Inspektora Nadzoru. 4

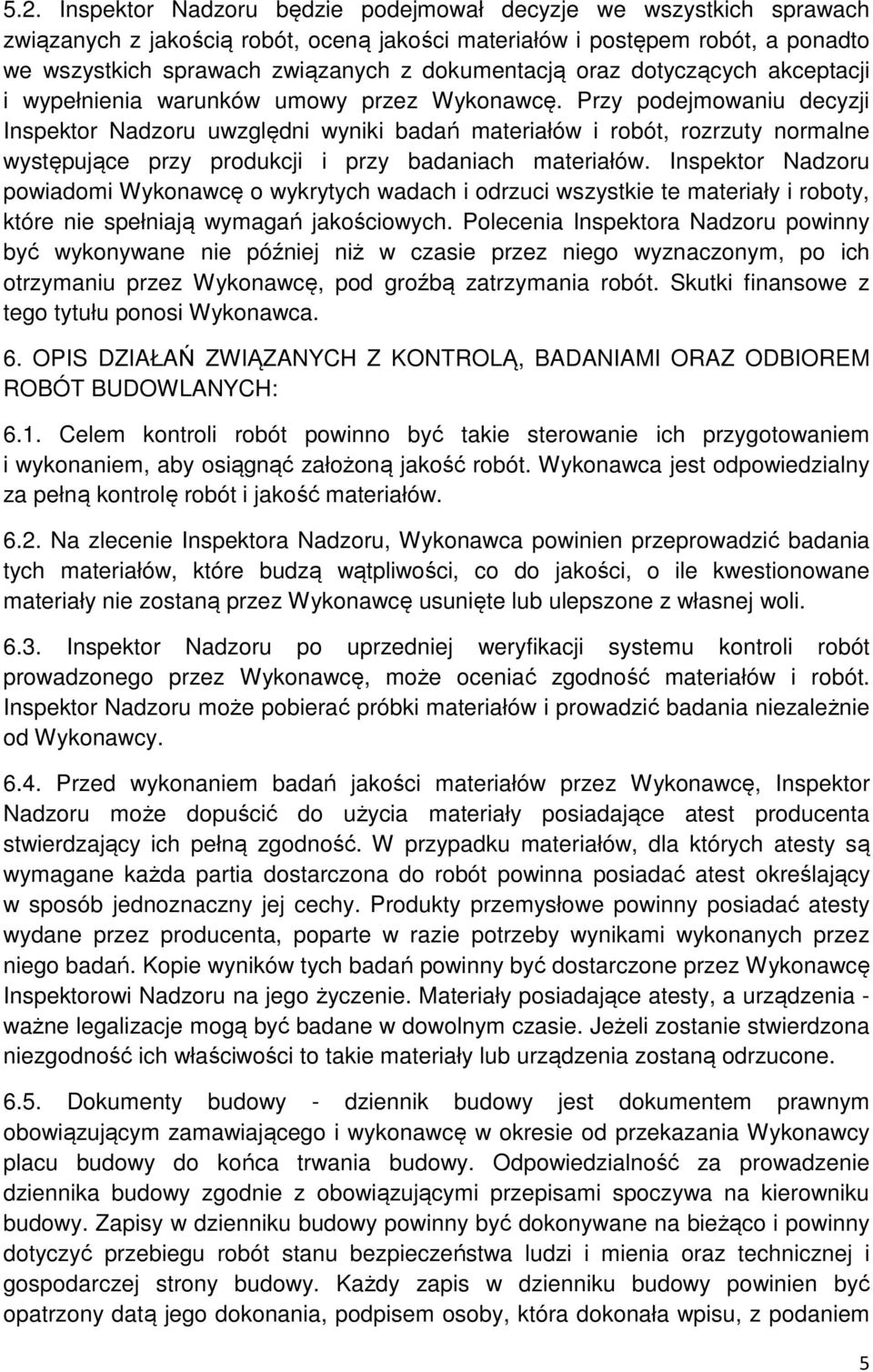

5 5.2. Inspektor Nadzoru będzie podejmował decyzje we wszystkich sprawach związanych z jakością robót, oceną jakości materiałów i postępem robót, a ponadto we wszystkich sprawach związanych z dokumentacją oraz dotyczących akceptacji i wypełnienia warunków umowy przez Wykonawcę. Przy podejmowaniu decyzji Inspektor Nadzoru uwzględni wyniki badań materiałów i robót, rozrzuty normalne występujące przy produkcji i przy badaniach materiałów. Inspektor Nadzoru powiadomi Wykonawcę o wykrytych wadach i odrzuci wszystkie te materiały i roboty, które nie spełniają wymagań jakościowych. Polecenia Inspektora Nadzoru powinny być wykonywane nie później niż w czasie przez niego wyznaczonym, po ich otrzymaniu przez Wykonawcę, pod groźbą zatrzymania robót. Skutki finansowe z tego tytułu ponosi Wykonawca. 6. OPIS DZIAŁAŃ ZWIĄZANYCH Z KONTROLĄ, BADANIAMI ORAZ ODBIOREM ROBÓT BUDOWLANYCH: 6.1. Celem kontroli robót powinno być takie sterowanie ich przygotowaniem i wykonaniem, aby osiągnąć założoną jakość robót. Wykonawca jest odpowiedzialny za pełną kontrolę robót i jakość materiałów Na zlecenie Inspektora Nadzoru, Wykonawca powinien przeprowadzić badania tych materiałów, które budzą wątpliwości, co do jakości, o ile kwestionowane materiały nie zostaną przez Wykonawcę usunięte lub ulepszone z własnej woli Inspektor Nadzoru po uprzedniej weryfikacji systemu kontroli robót prowadzonego przez Wykonawcę, może oceniać zgodność materiałów i robót. Inspektor Nadzoru może pobierać próbki materiałów i prowadzić badania niezależnie od Wykonawcy Przed wykonaniem badań jakości materiałów przez Wykonawcę, Inspektor Nadzoru może dopuścić do użycia materiały posiadające atest producenta stwierdzający ich pełną zgodność. W przypadku materiałów, dla których atesty są wymagane każda partia dostarczona do robót powinna posiadać atest określający w sposób jednoznaczny jej cechy. Produkty przemysłowe powinny posiadać atesty wydane przez producenta, poparte w razie potrzeby wynikami wykonanych przez niego badań. Kopie wyników tych badań powinny być dostarczone przez Wykonawcę Inspektorowi Nadzoru na jego życzenie. Materiały posiadające atesty, a urządzenia - ważne legalizacje mogą być badane w dowolnym czasie. Jeżeli zostanie stwierdzona niezgodność ich właściwości to takie materiały lub urządzenia zostaną odrzucone Dokumenty budowy - dziennik budowy jest dokumentem prawnym obowiązującym zamawiającego i wykonawcę w okresie od przekazania Wykonawcy placu budowy do końca trwania budowy. Odpowiedzialność za prowadzenie dziennika budowy zgodnie z obowiązującymi przepisami spoczywa na kierowniku budowy. Zapisy w dzienniku budowy powinny być dokonywane na bieżąco i powinny dotyczyć przebiegu robót stanu bezpieczeństwa ludzi i mienia oraz technicznej i gospodarczej strony budowy. Każdy zapis w dzienniku budowy powinien być opatrzony datą jego dokonania, podpisem osoby, która dokonała wpisu, z podaniem 5

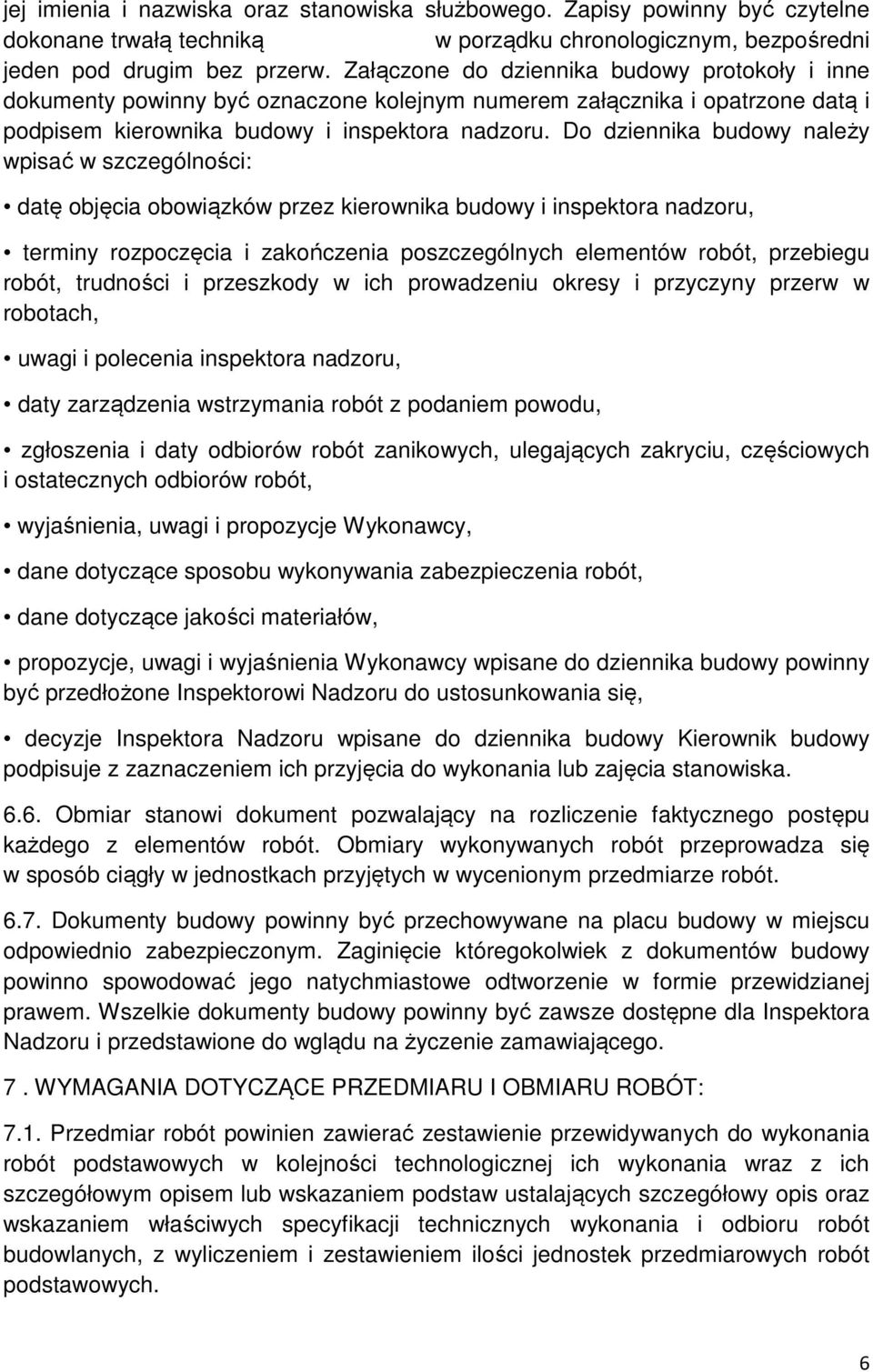

6 jej imienia i nazwiska oraz stanowiska służbowego. Zapisy powinny być czytelne dokonane trwałą techniką w porządku chronologicznym, bezpośredni jeden pod drugim bez przerw. Załączone do dziennika budowy protokoły i inne dokumenty powinny być oznaczone kolejnym numerem załącznika i opatrzone datą i podpisem kierownika budowy i inspektora nadzoru. Do dziennika budowy należy wpisać w szczególności: datę objęcia obowiązków przez kierownika budowy i inspektora nadzoru, terminy rozpoczęcia i zakończenia poszczególnych elementów robót, przebiegu robót, trudności i przeszkody w ich prowadzeniu okresy i przyczyny przerw w robotach, uwagi i polecenia inspektora nadzoru, daty zarządzenia wstrzymania robót z podaniem powodu, zgłoszenia i daty odbiorów robót zanikowych, ulegających zakryciu, częściowych i ostatecznych odbiorów robót, wyjaśnienia, uwagi i propozycje Wykonawcy, dane dotyczące sposobu wykonywania zabezpieczenia robót, dane dotyczące jakości materiałów, propozycje, uwagi i wyjaśnienia Wykonawcy wpisane do dziennika budowy powinny być przedłożone Inspektorowi Nadzoru do ustosunkowania się, decyzje Inspektora Nadzoru wpisane do dziennika budowy Kierownik budowy podpisuje z zaznaczeniem ich przyjęcia do wykonania lub zajęcia stanowiska Obmiar stanowi dokument pozwalający na rozliczenie faktycznego postępu każdego z elementów robót. Obmiary wykonywanych robót przeprowadza się w sposób ciągły w jednostkach przyjętych w wycenionym przedmiarze robót Dokumenty budowy powinny być przechowywane na placu budowy w miejscu odpowiednio zabezpieczonym. Zaginięcie któregokolwiek z dokumentów budowy powinno spowodować jego natychmiastowe odtworzenie w formie przewidzianej prawem. Wszelkie dokumenty budowy powinny być zawsze dostępne dla Inspektora Nadzoru i przedstawione do wglądu na życzenie zamawiającego. 7. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT: 7.1. Przedmiar robót powinien zawierać zestawienie przewidywanych do wykonania robót podstawowych w kolejności technologicznej ich wykonania wraz z ich szczegółowym opisem lub wskazaniem podstaw ustalających szczegółowy opis oraz wskazaniem właściwych specyfikacji technicznych wykonania i odbioru robót budowlanych, z wyliczeniem i zestawieniem ilości jednostek przedmiarowych robót podstawowych. 6

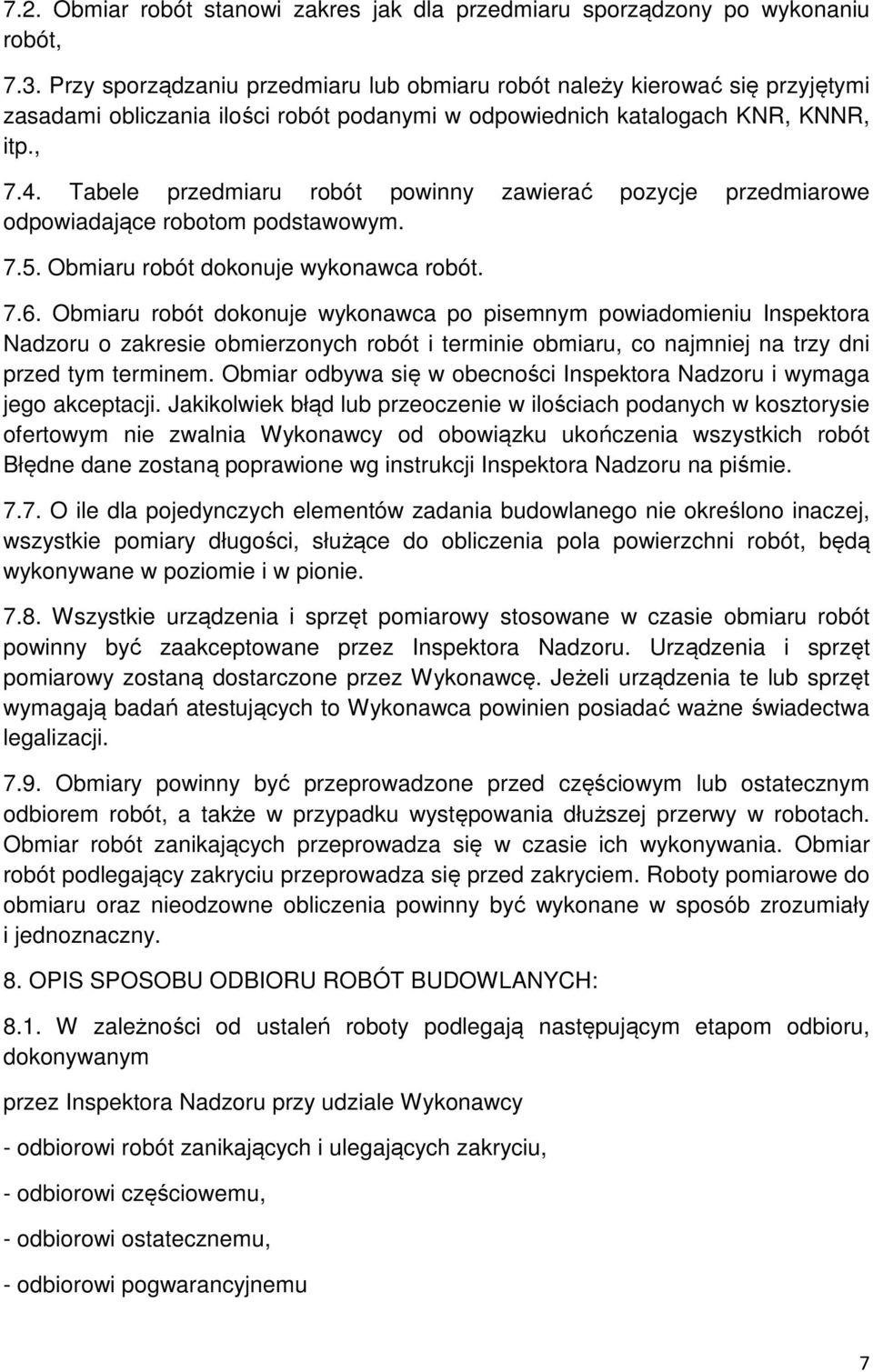

7 7.2. Obmiar robót stanowi zakres jak dla przedmiaru sporządzony po wykonaniu robót, 7.3. Przy sporządzaniu przedmiaru lub obmiaru robót należy kierować się przyjętymi zasadami obliczania ilości robót podanymi w odpowiednich katalogach KNR, KNNR, itp., 7.4. Tabele przedmiaru robót powinny zawierać pozycje przedmiarowe odpowiadające robotom podstawowym Obmiaru robót dokonuje wykonawca robót Obmiaru robót dokonuje wykonawca po pisemnym powiadomieniu Inspektora Nadzoru o zakresie obmierzonych robót i terminie obmiaru, co najmniej na trzy dni przed tym terminem. Obmiar odbywa się w obecności Inspektora Nadzoru i wymaga jego akceptacji. Jakikolwiek błąd lub przeoczenie w ilościach podanych w kosztorysie ofertowym nie zwalnia Wykonawcy od obowiązku ukończenia wszystkich robót Błędne dane zostaną poprawione wg instrukcji Inspektora Nadzoru na piśmie O ile dla pojedynczych elementów zadania budowlanego nie określono inaczej, wszystkie pomiary długości, służące do obliczenia pola powierzchni robót, będą wykonywane w poziomie i w pionie Wszystkie urządzenia i sprzęt pomiarowy stosowane w czasie obmiaru robót powinny być zaakceptowane przez Inspektora Nadzoru. Urządzenia i sprzęt pomiarowy zostaną dostarczone przez Wykonawcę. Jeżeli urządzenia te lub sprzęt wymagają badań atestujących to Wykonawca powinien posiadać ważne świadectwa legalizacji Obmiary powinny być przeprowadzone przed częściowym lub ostatecznym odbiorem robót, a także w przypadku występowania dłuższej przerwy w robotach. Obmiar robót zanikających przeprowadza się w czasie ich wykonywania. Obmiar robót podlegający zakryciu przeprowadza się przed zakryciem. Roboty pomiarowe do obmiaru oraz nieodzowne obliczenia powinny być wykonane w sposób zrozumiały i jednoznaczny. 8. OPIS SPOSOBU ODBIORU ROBÓT BUDOWLANYCH: 8.1. W zależności od ustaleń roboty podlegają następującym etapom odbioru, dokonywanym przez Inspektora Nadzoru przy udziale Wykonawcy - odbiorowi robót zanikających i ulegających zakryciu, - odbiorowi częściowemu, - odbiorowi ostatecznemu, - odbiorowi pogwarancyjnemu 7

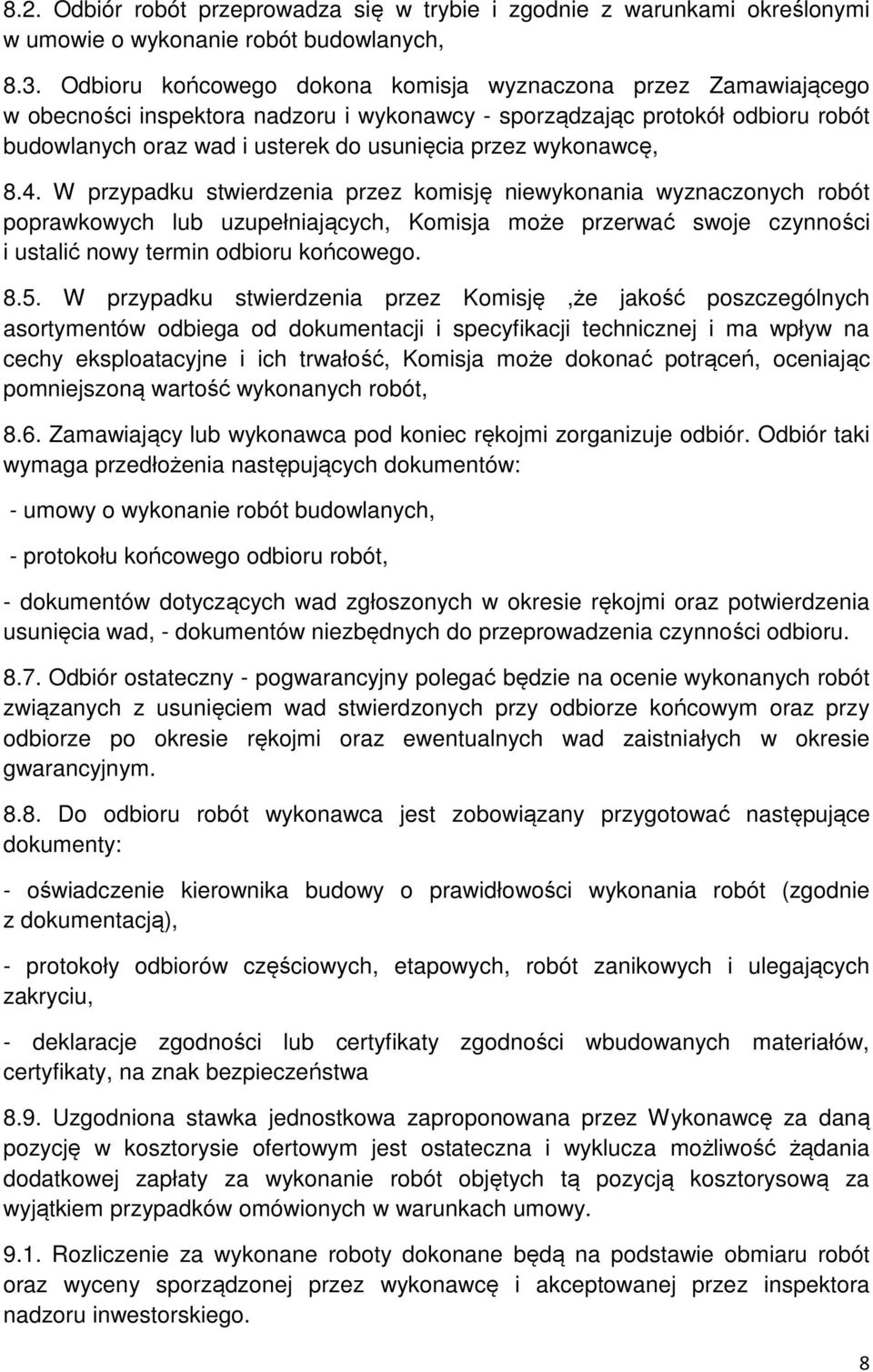

8 8.2. Odbiór robót przeprowadza się w trybie i zgodnie z warunkami określonymi w umowie o wykonanie robót budowlanych, 8.3. Odbioru końcowego dokona komisja wyznaczona przez Zamawiającego w obecności inspektora nadzoru i wykonawcy - sporządzając protokół odbioru robót budowlanych oraz wad i usterek do usunięcia przez wykonawcę, 8.4. W przypadku stwierdzenia przez komisję niewykonania wyznaczonych robót poprawkowych lub uzupełniających, Komisja może przerwać swoje czynności i ustalić nowy termin odbioru końcowego W przypadku stwierdzenia przez Komisję,że jakość poszczególnych asortymentów odbiega od dokumentacji i specyfikacji technicznej i ma wpływ na cechy eksploatacyjne i ich trwałość, Komisja może dokonać potrąceń, oceniając pomniejszoną wartość wykonanych robót, 8.6. Zamawiający lub wykonawca pod koniec rękojmi zorganizuje odbiór. Odbiór taki wymaga przedłożenia następujących dokumentów: - umowy o wykonanie robót budowlanych, - protokołu końcowego odbioru robót, - dokumentów dotyczących wad zgłoszonych w okresie rękojmi oraz potwierdzenia usunięcia wad, - dokumentów niezbędnych do przeprowadzenia czynności odbioru Odbiór ostateczny - pogwarancyjny polegać będzie na ocenie wykonanych robót związanych z usunięciem wad stwierdzonych przy odbiorze końcowym oraz przy odbiorze po okresie rękojmi oraz ewentualnych wad zaistniałych w okresie gwarancyjnym Do odbioru robót wykonawca jest zobowiązany przygotować następujące dokumenty: - oświadczenie kierownika budowy o prawidłowości wykonania robót (zgodnie z dokumentacją), - protokoły odbiorów częściowych, etapowych, robót zanikowych i ulegających zakryciu, - deklaracje zgodności lub certyfikaty zgodności wbudowanych materiałów, certyfikaty, na znak bezpieczeństwa 8.9. Uzgodniona stawka jednostkowa zaproponowana przez Wykonawcę za daną pozycję w kosztorysie ofertowym jest ostateczna i wyklucza możliwość żądania dodatkowej zapłaty za wykonanie robót objętych tą pozycją kosztorysową za wyjątkiem przypadków omówionych w warunkach umowy Rozliczenie za wykonane roboty dokonane będą na podstawie obmiaru robót oraz wyceny sporządzonej przez wykonawcę i akceptowanej przez inspektora nadzoru inwestorskiego. 8

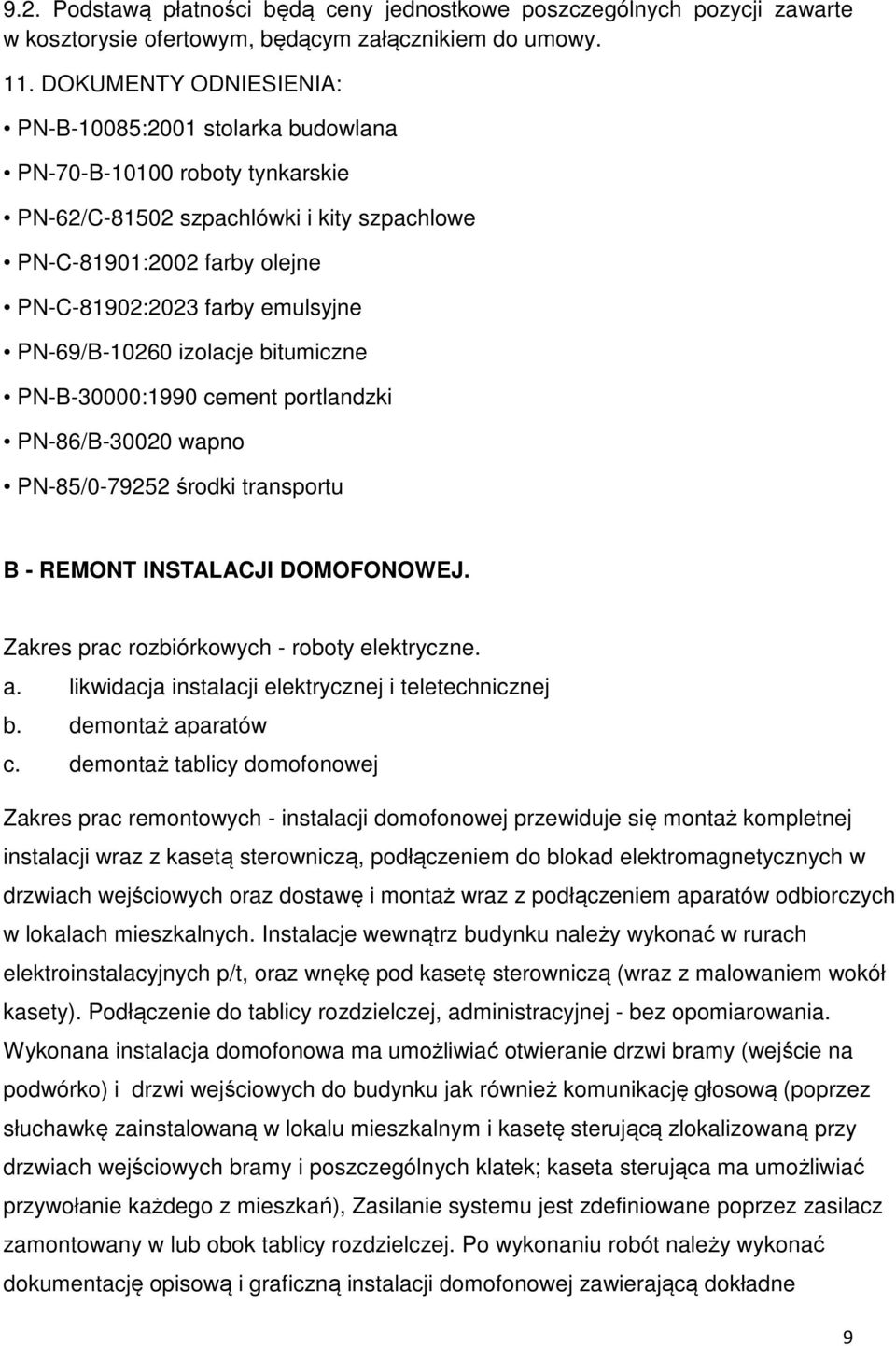

9 9.2. Podstawą płatności będą ceny jednostkowe poszczególnych pozycji zawarte w kosztorysie ofertowym, będącym załącznikiem do umowy. 11. DOKUMENTY ODNIESIENIA: PN-B-10085:2001 stolarka budowlana PN-70-B roboty tynkarskie PN-62/C szpachlówki i kity szpachlowe PN-C-81901:2002 farby olejne PN-C-81902:2023 farby emulsyjne PN-69/B izolacje bitumiczne PN-B-30000:1990 cement portlandzki PN-86/B wapno PN-85/ środki transportu B - REMONT INSTALACJI DOMOFONOWEJ. Zakres prac rozbiórkowych - roboty elektryczne. a. likwidacja instalacji elektrycznej i teletechnicznej b. demontaż aparatów c. demontaż tablicy domofonowej Zakres prac remontowych - instalacji domofonowej przewiduje się montaż kompletnej instalacji wraz z kasetą sterowniczą, podłączeniem do blokad elektromagnetycznych w drzwiach wejściowych oraz dostawę i montaż wraz z podłączeniem aparatów odbiorczych w lokalach mieszkalnych. Instalacje wewnątrz budynku należy wykonać w rurach elektroinstalacyjnych p/t, oraz wnękę pod kasetę sterowniczą (wraz z malowaniem wokół kasety). Podłączenie do tablicy rozdzielczej, administracyjnej - bez opomiarowania. Wykonana instalacja domofonowa ma umożliwiać otwieranie drzwi bramy (wejście na podwórko) i drzwi wejściowych do budynku jak również komunikację głosową (poprzez słuchawkę zainstalowaną w lokalu mieszkalnym i kasetę sterującą zlokalizowaną przy drzwiach wejściowych bramy i poszczególnych klatek; kaseta sterująca ma umożliwiać przywołanie każdego z mieszkań), Zasilanie systemu jest zdefiniowane poprzez zasilacz zamontowany w lub obok tablicy rozdzielczej. Po wykonaniu robót należy wykonać dokumentację opisową i graficzną instalacji domofonowej zawierającą dokładne 9

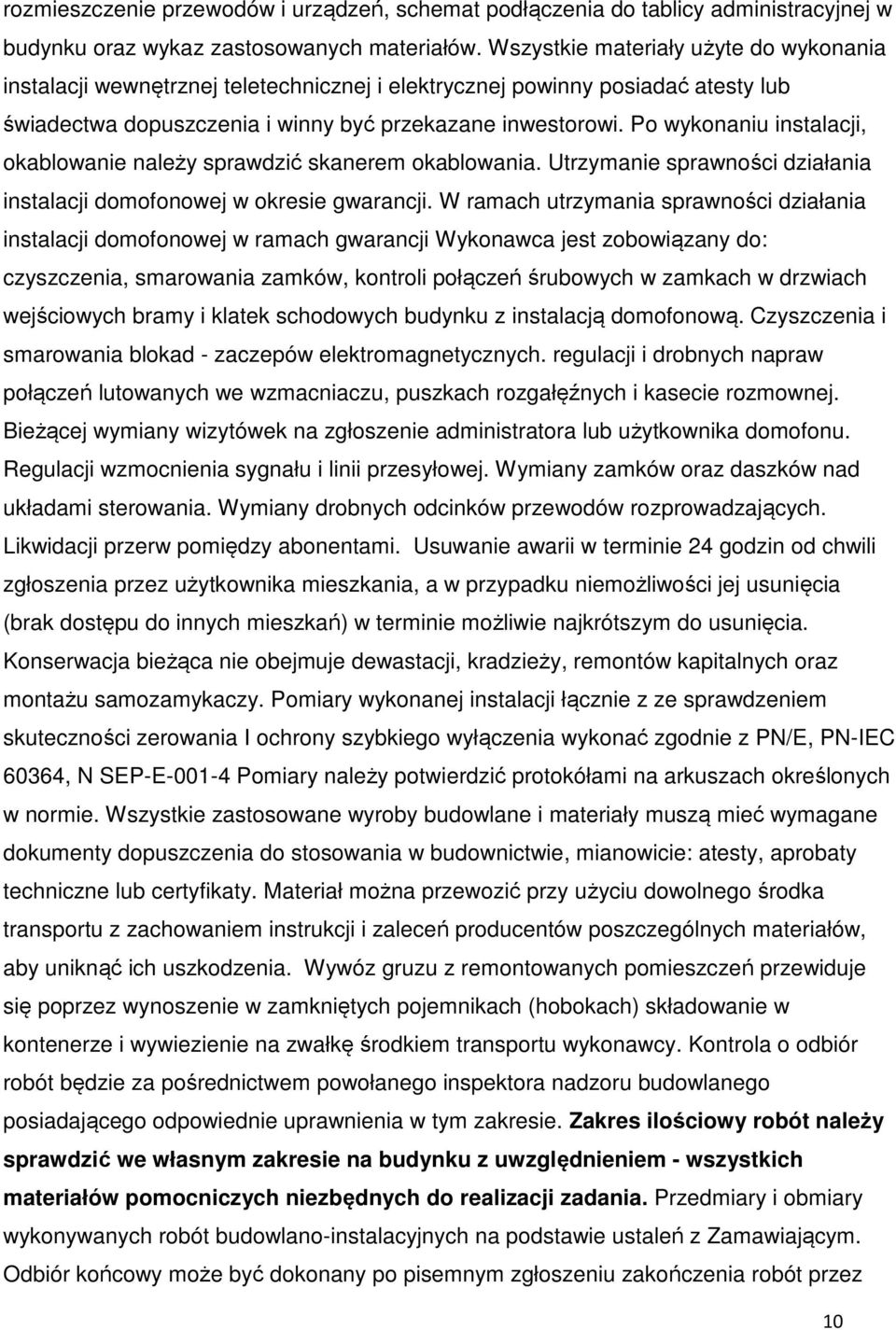

10 rozmieszczenie przewodów i urządzeń, schemat podłączenia do tablicy administracyjnej w budynku oraz wykaz zastosowanych materiałów. Wszystkie materiały użyte do wykonania instalacji wewnętrznej teletechnicznej i elektrycznej powinny posiadać atesty lub świadectwa dopuszczenia i winny być przekazane inwestorowi. Po wykonaniu instalacji, okablowanie należy sprawdzić skanerem okablowania. Utrzymanie sprawności działania instalacji domofonowej w okresie gwarancji. W ramach utrzymania sprawności działania instalacji domofonowej w ramach gwarancji Wykonawca jest zobowiązany do: czyszczenia, smarowania zamków, kontroli połączeń śrubowych w zamkach w drzwiach wejściowych bramy i klatek schodowych budynku z instalacją domofonową. Czyszczenia i smarowania blokad - zaczepów elektromagnetycznych. regulacji i drobnych napraw połączeń lutowanych we wzmacniaczu, puszkach rozgałęźnych i kasecie rozmownej. Bieżącej wymiany wizytówek na zgłoszenie administratora lub użytkownika domofonu. Regulacji wzmocnienia sygnału i linii przesyłowej. Wymiany zamków oraz daszków nad układami sterowania. Wymiany drobnych odcinków przewodów rozprowadzających. Likwidacji przerw pomiędzy abonentami. Usuwanie awarii w terminie 24 godzin od chwili zgłoszenia przez użytkownika mieszkania, a w przypadku niemożliwości jej usunięcia (brak dostępu do innych mieszkań) w terminie możliwie najkrótszym do usunięcia. Konserwacja bieżąca nie obejmuje dewastacji, kradzieży, remontów kapitalnych oraz montażu samozamykaczy. Pomiary wykonanej instalacji łącznie z ze sprawdzeniem skuteczności zerowania I ochrony szybkiego wyłączenia wykonać zgodnie z PN/E, PN-IEC 60364, N SEP-E Pomiary należy potwierdzić protokółami na arkuszach określonych w normie. Wszystkie zastosowane wyroby budowlane i materiały muszą mieć wymagane dokumenty dopuszczenia do stosowania w budownictwie, mianowicie: atesty, aprobaty techniczne lub certyfikaty. Materiał można przewozić przy użyciu dowolnego środka transportu z zachowaniem instrukcji i zaleceń producentów poszczególnych materiałów, aby uniknąć ich uszkodzenia. Wywóz gruzu z remontowanych pomieszczeń przewiduje się poprzez wynoszenie w zamkniętych pojemnikach (hobokach) składowanie w kontenerze i wywiezienie na zwałkę środkiem transportu wykonawcy. Kontrola o odbiór robót będzie za pośrednictwem powołanego inspektora nadzoru budowlanego posiadającego odpowiednie uprawnienia w tym zakresie. Zakres ilościowy robót należy sprawdzić we własnym zakresie na budynku z uwzględnieniem - wszystkich materiałów pomocniczych niezbędnych do realizacji zadania. Przedmiary i obmiary wykonywanych robót budowlano-instalacyjnych na podstawie ustaleń z Zamawiającym. Odbiór końcowy może być dokonany po pisemnym zgłoszeniu zakończenia robót przez 10

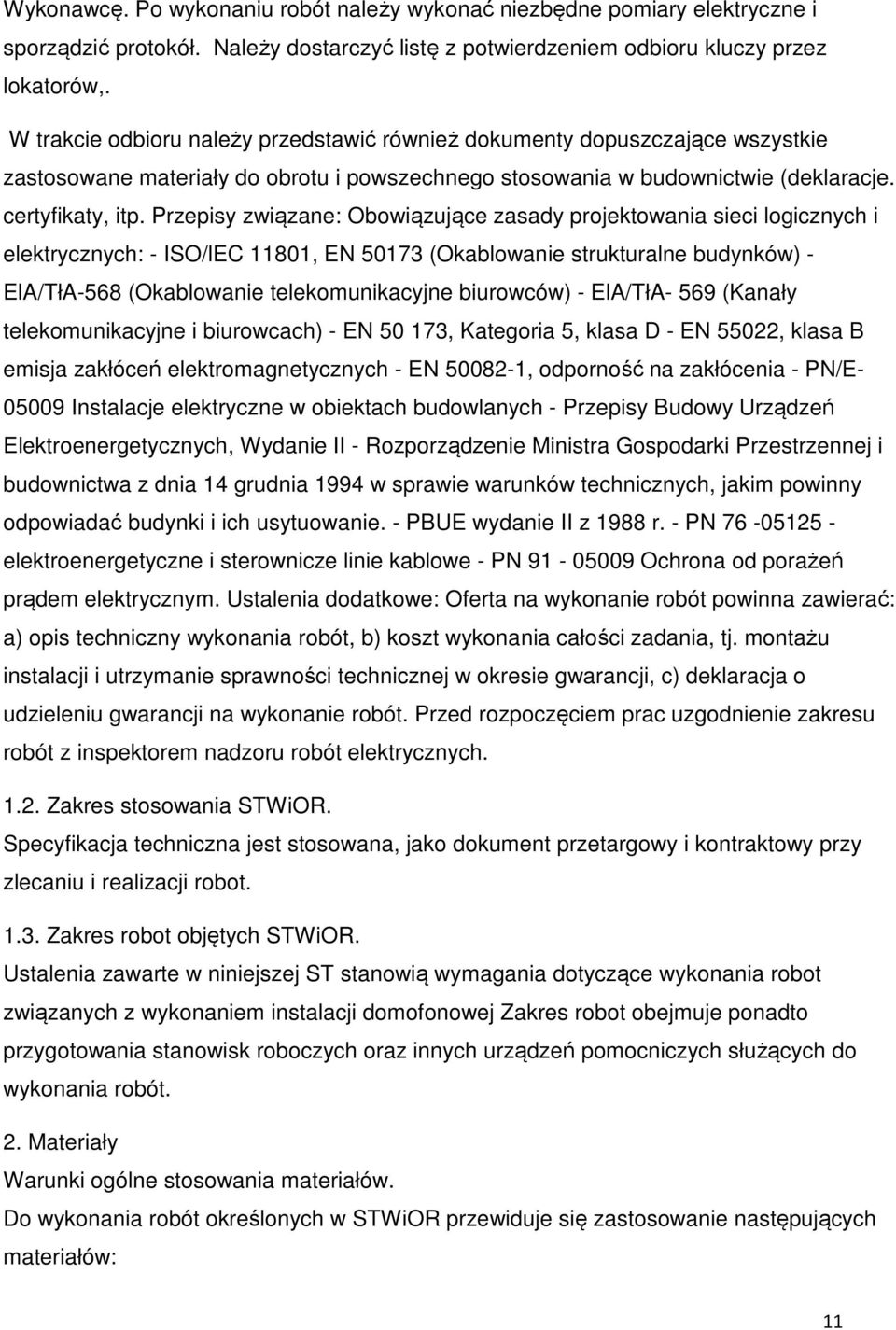

11 Wykonawcę. Po wykonaniu robót należy wykonać niezbędne pomiary elektryczne i sporządzić protokół. Należy dostarczyć listę z potwierdzeniem odbioru kluczy przez lokatorów,. W trakcie odbioru należy przedstawić również dokumenty dopuszczające wszystkie zastosowane materiały do obrotu i powszechnego stosowania w budownictwie (deklaracje. certyfikaty, itp. Przepisy związane: Obowiązujące zasady projektowania sieci logicznych i elektrycznych: - ISO/lEC 11801, EN (Okablowanie strukturalne budynków) - ElA/TłA-568 (Okablowanie telekomunikacyjne biurowców) - ElA/TłA- 569 (Kanały telekomunikacyjne i biurowcach) - EN , Kategoria 5, klasa D - EN 55022, klasa B emisja zakłóceń elektromagnetycznych - EN , odporność na zakłócenia - PN/E Instalacje elektryczne w obiektach budowlanych - Przepisy Budowy Urządzeń Elektroenergetycznych, Wydanie II - Rozporządzenie Ministra Gospodarki Przestrzennej i budownictwa z dnia 14 grudnia 1994 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. - PBUE wydanie II z 1988 r. - PN elektroenergetyczne i sterownicze linie kablowe - PN Ochrona od porażeń prądem elektrycznym. Ustalenia dodatkowe: Oferta na wykonanie robót powinna zawierać: a) opis techniczny wykonania robót, b) koszt wykonania całości zadania, tj. montażu instalacji i utrzymanie sprawności technicznej w okresie gwarancji, c) deklaracja o udzieleniu gwarancji na wykonanie robót. Przed rozpoczęciem prac uzgodnienie zakresu robót z inspektorem nadzoru robót elektrycznych Zakres stosowania STWiOR. Specyfikacja techniczna jest stosowana, jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robot Zakres robot objętych STWiOR. Ustalenia zawarte w niniejszej ST stanowią wymagania dotyczące wykonania robot związanych z wykonaniem instalacji domofonowej Zakres robot obejmuje ponadto przygotowania stanowisk roboczych oraz innych urządzeń pomocniczych służących do wykonania robót. 2. Materiały Warunki ogólne stosowania materiałów. Do wykonania robót określonych w STWiOR przewiduje się zastosowanie następujących materiałów: 11

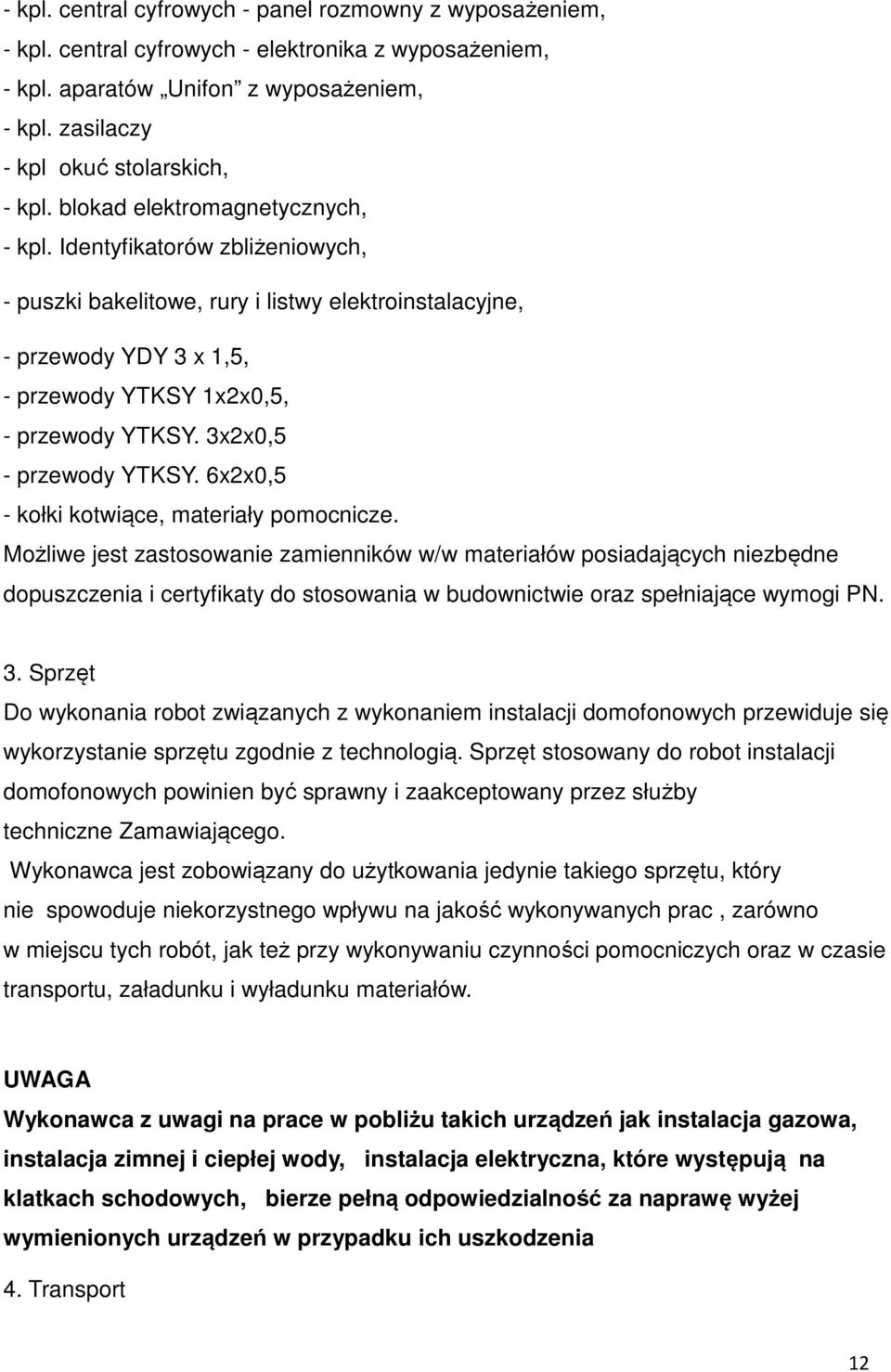

12 - kpl. central cyfrowych - panel rozmowny z wyposażeniem, - kpl. central cyfrowych - elektronika z wyposażeniem, - kpl. aparatów Unifon z wyposażeniem, - kpl. zasilaczy - kpl okuć stolarskich, - kpl. blokad elektromagnetycznych, - kpl. Identyfikatorów zbliżeniowych, - puszki bakelitowe, rury i listwy elektroinstalacyjne, - przewody YDY 3 x 1,5, - przewody YTKSY 1x2x0,5, - przewody YTKSY. 3x2x0,5 - przewody YTKSY. 6x2x0,5 - kołki kotwiące, materiały pomocnicze. Możliwe jest zastosowanie zamienników w/w materiałów posiadających niezbędne dopuszczenia i certyfikaty do stosowania w budownictwie oraz spełniające wymogi PN. 3. Sprzęt Do wykonania robot związanych z wykonaniem instalacji domofonowych przewiduje się wykorzystanie sprzętu zgodnie z technologią. Sprzęt stosowany do robot instalacji domofonowych powinien być sprawny i zaakceptowany przez służby techniczne Zamawiającego. Wykonawca jest zobowiązany do użytkowania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych prac, zarówno w miejscu tych robót, jak też przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów. UWAGA Wykonawca z uwagi na prace w pobliżu takich urządzeń jak instalacja gazowa, instalacja zimnej i ciepłej wody, instalacja elektryczna, które występują na klatkach schodowych, bierze pełną odpowiedzialność za naprawę wyżej wymienionych urządzeń w przypadku ich uszkodzenia 4. Transport 12

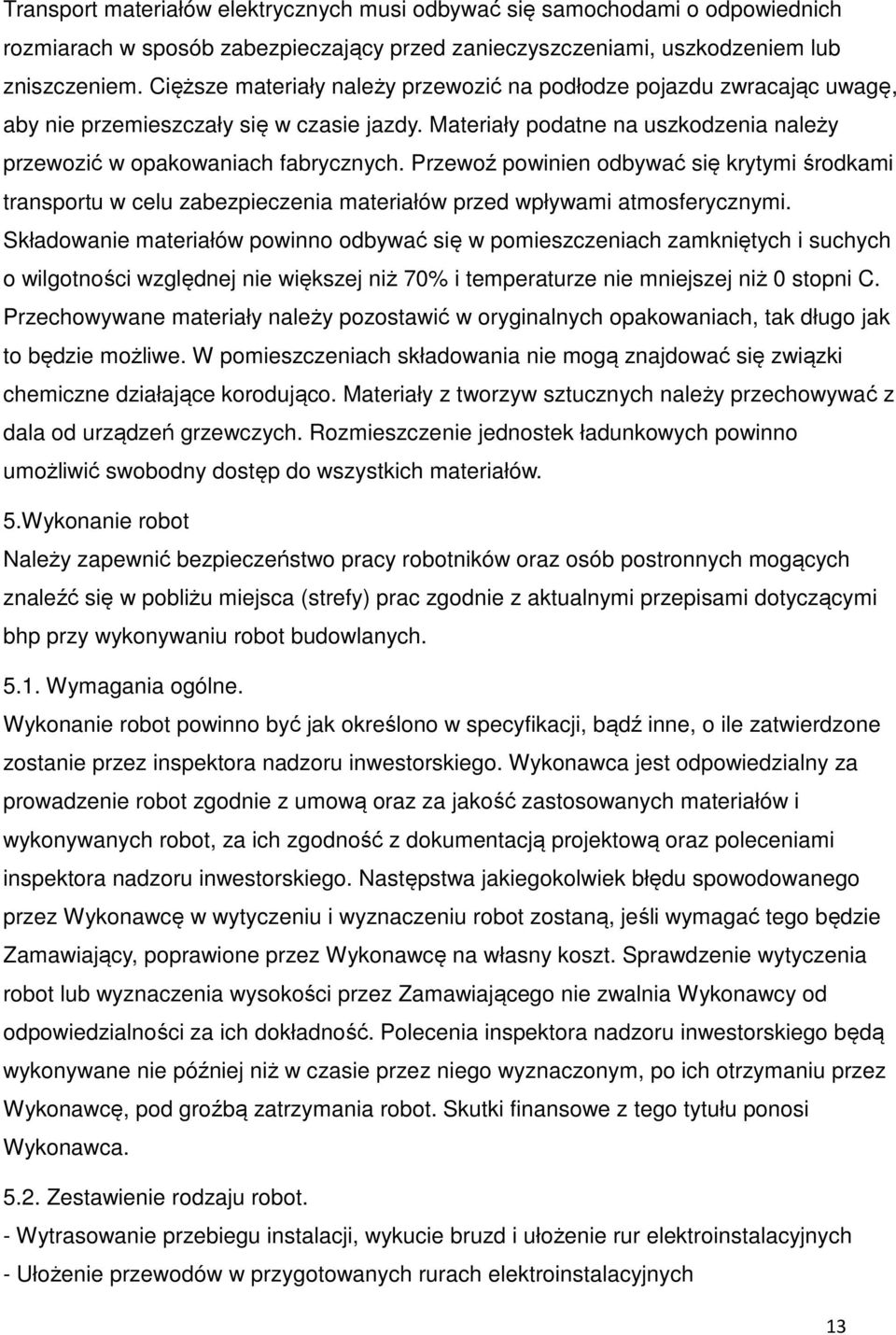

13 Transport materiałów elektrycznych musi odbywać się samochodami o odpowiednich rozmiarach w sposób zabezpieczający przed zanieczyszczeniami, uszkodzeniem lub zniszczeniem. Cięższe materiały należy przewozić na podłodze pojazdu zwracając uwagę, aby nie przemieszczały się w czasie jazdy. Materiały podatne na uszkodzenia należy przewozić w opakowaniach fabrycznych. Przewoź powinien odbywać się krytymi środkami transportu w celu zabezpieczenia materiałów przed wpływami atmosferycznymi. Składowanie materiałów powinno odbywać się w pomieszczeniach zamkniętych i suchych o wilgotności względnej nie większej niż 70% i temperaturze nie mniejszej niż 0 stopni C. Przechowywane materiały należy pozostawić w oryginalnych opakowaniach, tak długo jak to będzie możliwe. W pomieszczeniach składowania nie mogą znajdować się związki chemiczne działające korodująco. Materiały z tworzyw sztucznych należy przechowywać z dala od urządzeń grzewczych. Rozmieszczenie jednostek ładunkowych powinno umożliwić swobodny dostęp do wszystkich materiałów. 5.Wykonanie robot Należy zapewnić bezpieczeństwo pracy robotników oraz osób postronnych mogących znaleźć się w pobliżu miejsca (strefy) prac zgodnie z aktualnymi przepisami dotyczącymi bhp przy wykonywaniu robot budowlanych Wymagania ogólne. Wykonanie robot powinno być jak określono w specyfikacji, bądź inne, o ile zatwierdzone zostanie przez inspektora nadzoru inwestorskiego. Wykonawca jest odpowiedzialny za prowadzenie robot zgodnie z umową oraz za jakość zastosowanych materiałów i wykonywanych robot, za ich zgodność z dokumentacją projektową oraz poleceniami inspektora nadzoru inwestorskiego. Następstwa jakiegokolwiek błędu spowodowanego przez Wykonawcę w wytyczeniu i wyznaczeniu robot zostaną, jeśli wymagać tego będzie Zamawiający, poprawione przez Wykonawcę na własny koszt. Sprawdzenie wytyczenia robot lub wyznaczenia wysokości przez Zamawiającego nie zwalnia Wykonawcy od odpowiedzialności za ich dokładność. Polecenia inspektora nadzoru inwestorskiego będą wykonywane nie później niż w czasie przez niego wyznaczonym, po ich otrzymaniu przez Wykonawcę, pod groźbą zatrzymania robot. Skutki finansowe z tego tytułu ponosi Wykonawca Zestawienie rodzaju robot. - Wytrasowanie przebiegu instalacji, wykucie bruzd i ułożenie rur elektroinstalacyjnych - Ułożenie przewodów w przygotowanych rurach elektroinstalacyjnych 13

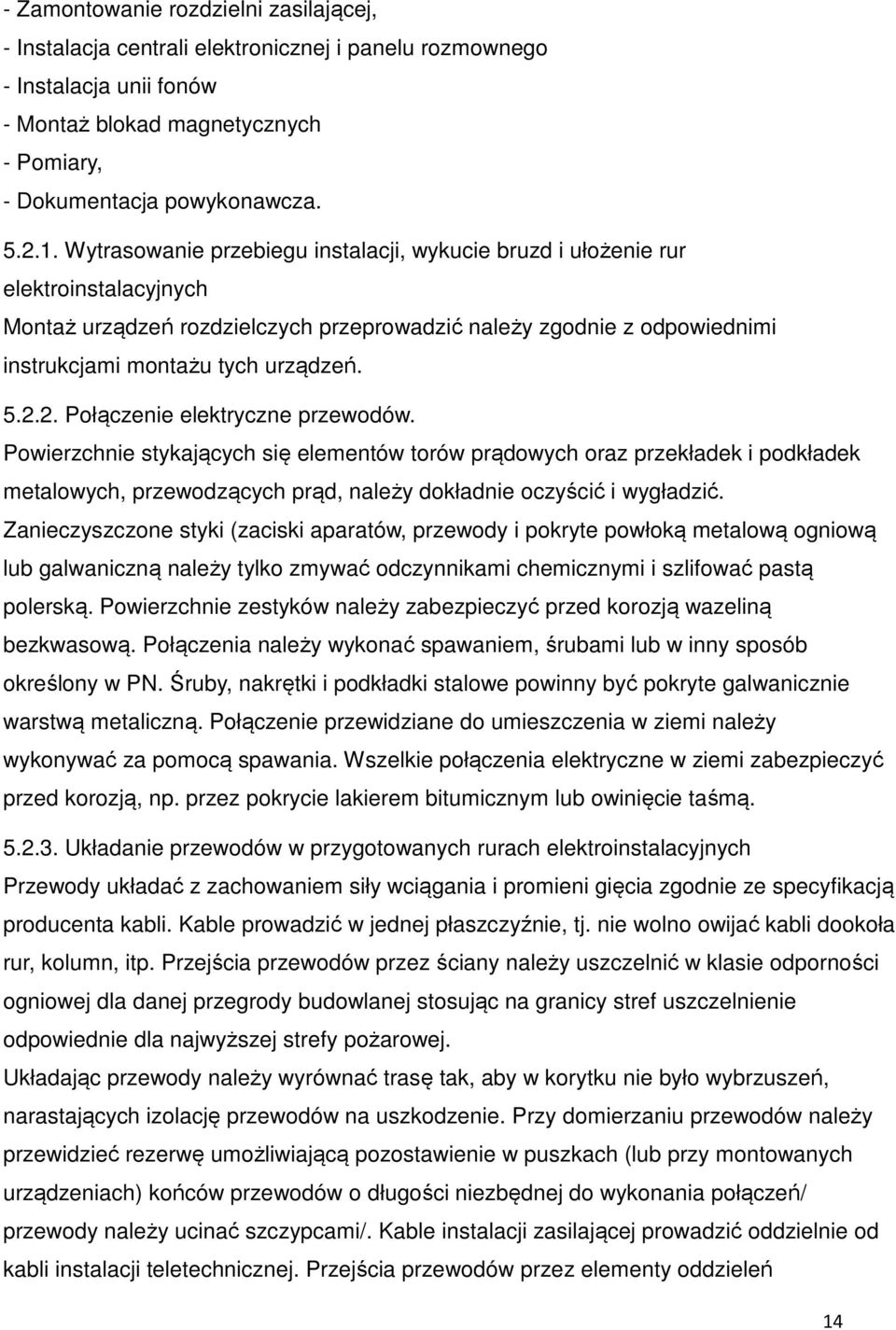

14 - Zamontowanie rozdzielni zasilającej, - Instalacja centrali elektronicznej i panelu rozmownego - Instalacja unii fonów - Montaż blokad magnetycznych - Pomiary, - Dokumentacja powykonawcza Wytrasowanie przebiegu instalacji, wykucie bruzd i ułożenie rur elektroinstalacyjnych Montaż urządzeń rozdzielczych przeprowadzić należy zgodnie z odpowiednimi instrukcjami montażu tych urządzeń Połączenie elektryczne przewodów. Powierzchnie stykających się elementów torów prądowych oraz przekładek i podkładek metalowych, przewodzących prąd, należy dokładnie oczyścić i wygładzić. Zanieczyszczone styki (zaciski aparatów, przewody i pokryte powłoką metalową ogniową lub galwaniczną należy tylko zmywać odczynnikami chemicznymi i szlifować pastą polerską. Powierzchnie zestyków należy zabezpieczyć przed korozją wazeliną bezkwasową. Połączenia należy wykonać spawaniem, śrubami lub w inny sposób określony w PN. Śruby, nakrętki i podkładki stalowe powinny być pokryte galwanicznie warstwą metaliczną. Połączenie przewidziane do umieszczenia w ziemi należy wykonywać za pomocą spawania. Wszelkie połączenia elektryczne w ziemi zabezpieczyć przed korozją, np. przez pokrycie lakierem bitumicznym lub owinięcie taśmą Układanie przewodów w przygotowanych rurach elektroinstalacyjnych Przewody układać z zachowaniem siły wciągania i promieni gięcia zgodnie ze specyfikacją producenta kabli. Kable prowadzić w jednej płaszczyźnie, tj. nie wolno owijać kabli dookoła rur, kolumn, itp. Przejścia przewodów przez ściany należy uszczelnić w klasie odporności ogniowej dla danej przegrody budowlanej stosując na granicy stref uszczelnienie odpowiednie dla najwyższej strefy pożarowej. Układając przewody należy wyrównać trasę tak, aby w korytku nie było wybrzuszeń, narastających izolację przewodów na uszkodzenie. Przy domierzaniu przewodów należy przewidzieć rezerwę umożliwiającą pozostawienie w puszkach (lub przy montowanych urządzeniach) końców przewodów o długości niezbędnej do wykonania połączeń/ przewody należy ucinać szczypcami/. Kable instalacji zasilającej prowadzić oddzielnie od kabli instalacji teletechnicznej. Przejścia przewodów przez elementy oddzieleń 14

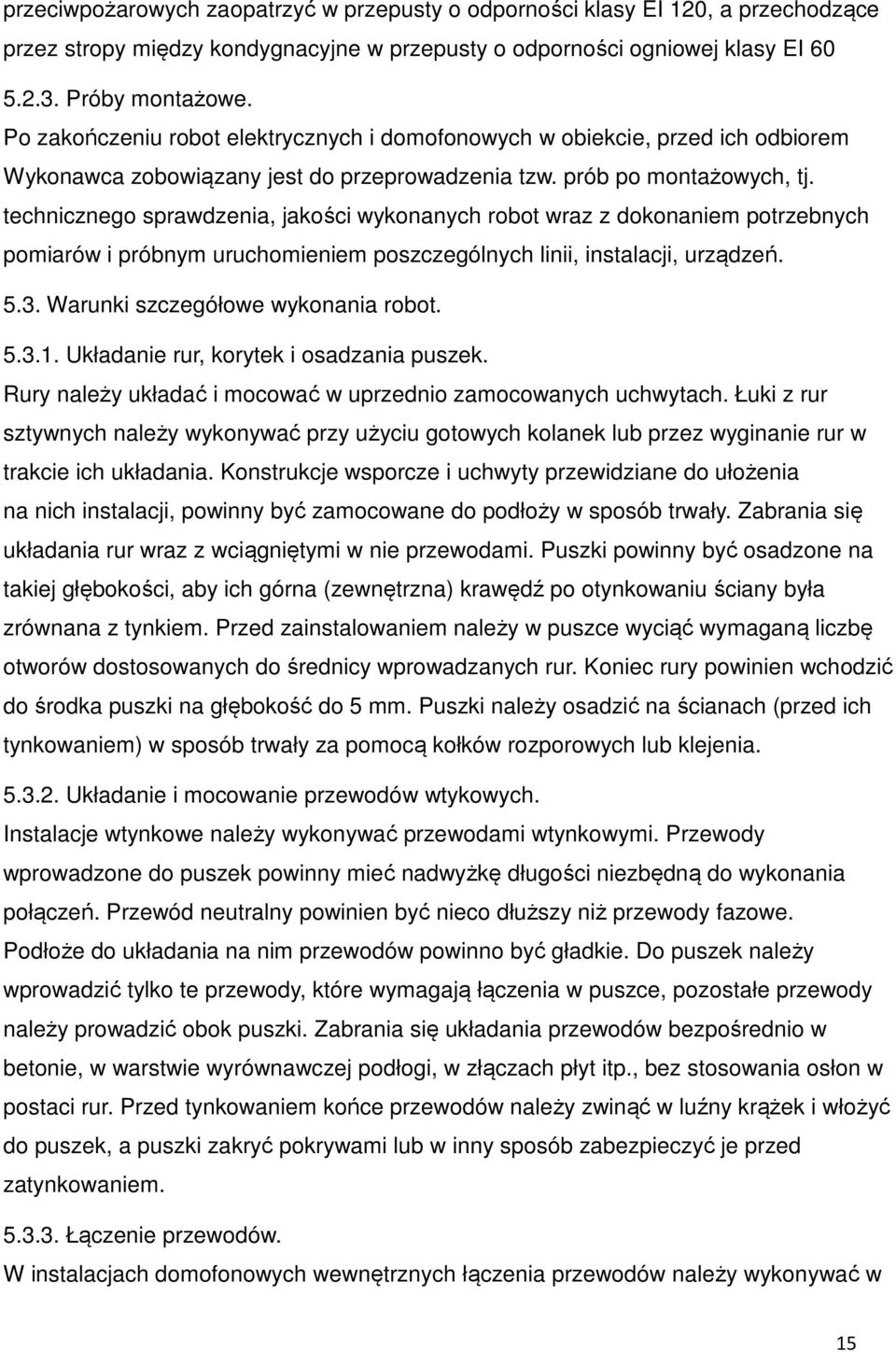

15 przeciwpożarowych zaopatrzyć w przepusty o odporności klasy EI 120, a przechodzące przez stropy między kondygnacyjne w przepusty o odporności ogniowej klasy EI Próby montażowe. Po zakończeniu robot elektrycznych i domofonowych w obiekcie, przed ich odbiorem Wykonawca zobowiązany jest do przeprowadzenia tzw. prób po montażowych, tj. technicznego sprawdzenia, jakości wykonanych robot wraz z dokonaniem potrzebnych pomiarów i próbnym uruchomieniem poszczególnych linii, instalacji, urządzeń Warunki szczegółowe wykonania robot Układanie rur, korytek i osadzania puszek. Rury należy układać i mocować w uprzednio zamocowanych uchwytach. Łuki z rur sztywnych należy wykonywać przy użyciu gotowych kolanek lub przez wyginanie rur w trakcie ich układania. Konstrukcje wsporcze i uchwyty przewidziane do ułożenia na nich instalacji, powinny być zamocowane do podłoży w sposób trwały. Zabrania się układania rur wraz z wciągniętymi w nie przewodami. Puszki powinny być osadzone na takiej głębokości, aby ich górna (zewnętrzna) krawędź po otynkowaniu ściany była zrównana z tynkiem. Przed zainstalowaniem należy w puszce wyciąć wymaganą liczbę otworów dostosowanych do średnicy wprowadzanych rur. Koniec rury powinien wchodzić do środka puszki na głębokość do 5 mm. Puszki należy osadzić na ścianach (przed ich tynkowaniem) w sposób trwały za pomocą kołków rozporowych lub klejenia Układanie i mocowanie przewodów wtykowych. Instalacje wtynkowe należy wykonywać przewodami wtynkowymi. Przewody wprowadzone do puszek powinny mieć nadwyżkę długości niezbędną do wykonania połączeń. Przewód neutralny powinien być nieco dłuższy niż przewody fazowe. Podłoże do układania na nim przewodów powinno być gładkie. Do puszek należy wprowadzić tylko te przewody, które wymagają łączenia w puszce, pozostałe przewody należy prowadzić obok puszki. Zabrania się układania przewodów bezpośrednio w betonie, w warstwie wyrównawczej podłogi, w złączach płyt itp., bez stosowania osłon w postaci rur. Przed tynkowaniem końce przewodów należy zwinąć w luźny krążek i włożyć do puszek, a puszki zakryć pokrywami lub w inny sposób zabezpieczyć je przed zatynkowaniem Łączenie przewodów. W instalacjach domofonowych wewnętrznych łączenia przewodów należy wykonywać w 15

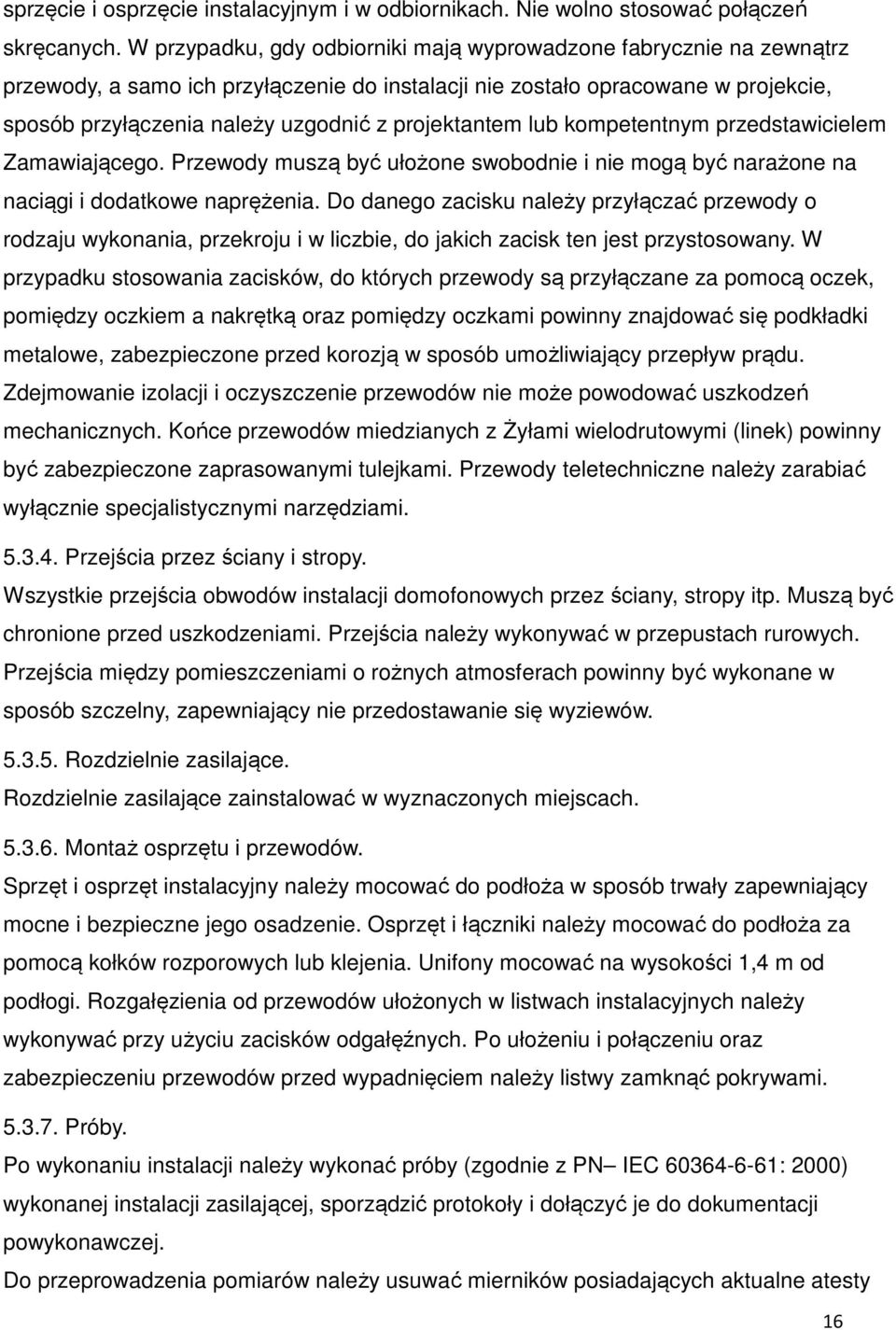

16 sprzęcie i osprzęcie instalacyjnym i w odbiornikach. Nie wolno stosować połączeń skręcanych. W przypadku, gdy odbiorniki mają wyprowadzone fabrycznie na zewnątrz przewody, a samo ich przyłączenie do instalacji nie zostało opracowane w projekcie, sposób przyłączenia należy uzgodnić z projektantem lub kompetentnym przedstawicielem Zamawiającego. Przewody muszą być ułożone swobodnie i nie mogą być narażone na naciągi i dodatkowe naprężenia. Do danego zacisku należy przyłączać przewody o rodzaju wykonania, przekroju i w liczbie, do jakich zacisk ten jest przystosowany. W przypadku stosowania zacisków, do których przewody są przyłączane za pomocą oczek, pomiędzy oczkiem a nakrętką oraz pomiędzy oczkami powinny znajdować się podkładki metalowe, zabezpieczone przed korozją w sposób umożliwiający przepływ prądu. Zdejmowanie izolacji i oczyszczenie przewodów nie może powodować uszkodzeń mechanicznych. Końce przewodów miedzianych z Żyłami wielodrutowymi (linek) powinny być zabezpieczone zaprasowanymi tulejkami. Przewody teletechniczne należy zarabiać wyłącznie specjalistycznymi narzędziami Przejścia przez ściany i stropy. Wszystkie przejścia obwodów instalacji domofonowych przez ściany, stropy itp. Muszą być chronione przed uszkodzeniami. Przejścia należy wykonywać w przepustach rurowych. Przejścia między pomieszczeniami o rożnych atmosferach powinny być wykonane w sposób szczelny, zapewniający nie przedostawanie się wyziewów Rozdzielnie zasilające. Rozdzielnie zasilające zainstalować w wyznaczonych miejscach Montaż osprzętu i przewodów. Sprzęt i osprzęt instalacyjny należy mocować do podłoża w sposób trwały zapewniający mocne i bezpieczne jego osadzenie. Osprzęt i łączniki należy mocować do podłoża za pomocą kołków rozporowych lub klejenia. Unifony mocować na wysokości 1,4 m od podłogi. Rozgałęzienia od przewodów ułożonych w listwach instalacyjnych należy wykonywać przy użyciu zacisków odgałęźnych. Po ułożeniu i połączeniu oraz zabezpieczeniu przewodów przed wypadnięciem należy listwy zamknąć pokrywami Próby. Po wykonaniu instalacji należy wykonać próby (zgodnie z PN IEC : 2000) wykonanej instalacji zasilającej, sporządzić protokoły i dołączyć je do dokumentacji powykonawczej. Do przeprowadzenia pomiarów należy usuwać mierników posiadających aktualne atesty 16

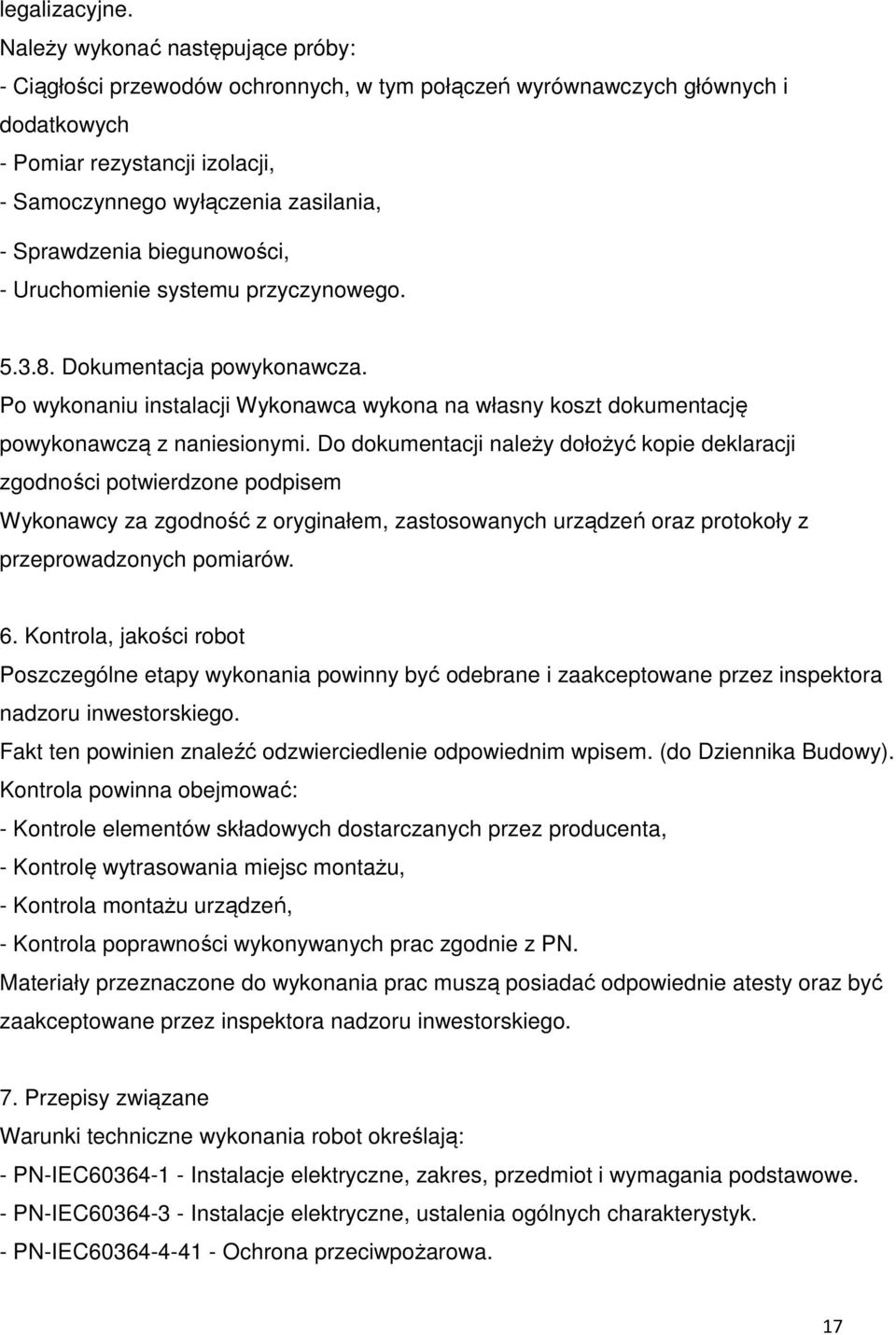

17 legalizacyjne. Należy wykonać następujące próby: - Ciągłości przewodów ochronnych, w tym połączeń wyrównawczych głównych i dodatkowych - Pomiar rezystancji izolacji, - Samoczynnego wyłączenia zasilania, - Sprawdzenia biegunowości, - Uruchomienie systemu przyczynowego Dokumentacja powykonawcza. Po wykonaniu instalacji Wykonawca wykona na własny koszt dokumentację powykonawczą z naniesionymi. Do dokumentacji należy dołożyć kopie deklaracji zgodności potwierdzone podpisem Wykonawcy za zgodność z oryginałem, zastosowanych urządzeń oraz protokoły z przeprowadzonych pomiarów. 6. Kontrola, jakości robot Poszczególne etapy wykonania powinny być odebrane i zaakceptowane przez inspektora nadzoru inwestorskiego. Fakt ten powinien znaleźć odzwierciedlenie odpowiednim wpisem. (do Dziennika Budowy). Kontrola powinna obejmować: - Kontrole elementów składowych dostarczanych przez producenta, - Kontrolę wytrasowania miejsc montażu, - Kontrola montażu urządzeń, - Kontrola poprawności wykonywanych prac zgodnie z PN. Materiały przeznaczone do wykonania prac muszą posiadać odpowiednie atesty oraz być zaakceptowane przez inspektora nadzoru inwestorskiego. 7. Przepisy związane Warunki techniczne wykonania robot określają: - PN-IEC Instalacje elektryczne, zakres, przedmiot i wymagania podstawowe. - PN-IEC Instalacje elektryczne, ustalenia ogólnych charakterystyk. - PN-IEC Ochrona przeciwpożarowa. 17

18 - PN-IEC ,43 - Ochrona zapewniająca bezpieczeństwo. - PN-IEC Ochrona zapewniająca bezpieczeństwo. - PN-IEC Dobór i montaż wyposażenia elektrycznego. - PN-IEC Aparatura łączeniowa i sterownicza. - PN-IEC Sprawdzenie odbiorcze. - PN-IEC Ochrona przeciwpożarowa. - PN-IEC Aparatura łączeniowa i sterownicza. - PN-IEC Sprawdzenie odbiorcze. - PN-76/E Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. - PN 92/E Symbole graficzne stosowane w schematach. - PN 78/E Rysunek techniczny elektryczny. Ogólne wytyczne wykonywania schematów. - PN 90/E Oznaczenia identyfikacyjne przewodów elektrycznych barwami lub cyframi. - PN 89/E Kierunki ruchu elementów sterowniczych urządzeń elektrycznych. - PN 89/E Barwy wskaźników świetlnych i przycisków. - PN 88/E Urządzenia elektryczne. Tablice i znaki bezpieczeństwa. - PN 92/N 01256/01 - Znaki bezpieczeństwa. Ochrona przeciwpożarowa. - PN 92/N 01256/03 - Znaki bezpieczeństwa. Ochrona i higiena pracy. - Warunki techniczne wykonania i odbioru robot elektrycznych (aktualnie obowiązujące). - Przepisy bhp przy robotach dotyczących wykonywania prac elektrycznych. - Instrukcje i aprobaty techniczne producenta zastosowanych materiałów. C ORUROWANIE INSTALACJI SŁABOPRĄDOWYCH. Zakres ilościowy robót należy sprawdzić we własnym zakresie na budynku z uwzględnieniem - wszystkich materiałów pomocniczych niezbędnych do realizacji zadania. Przedmiary i obmiary wykonywanych robót budowlano-instalacyjnych na podstawie ustaleń z Zamawiającym. Odbiór końcowy może być dokonany po pisemnym zgłoszeniu zakończenia robót przez Wykonawcę. Po wykonaniu robót należy wykonać niezbędne pomiary elektryczne i sporządzić protokół. 18

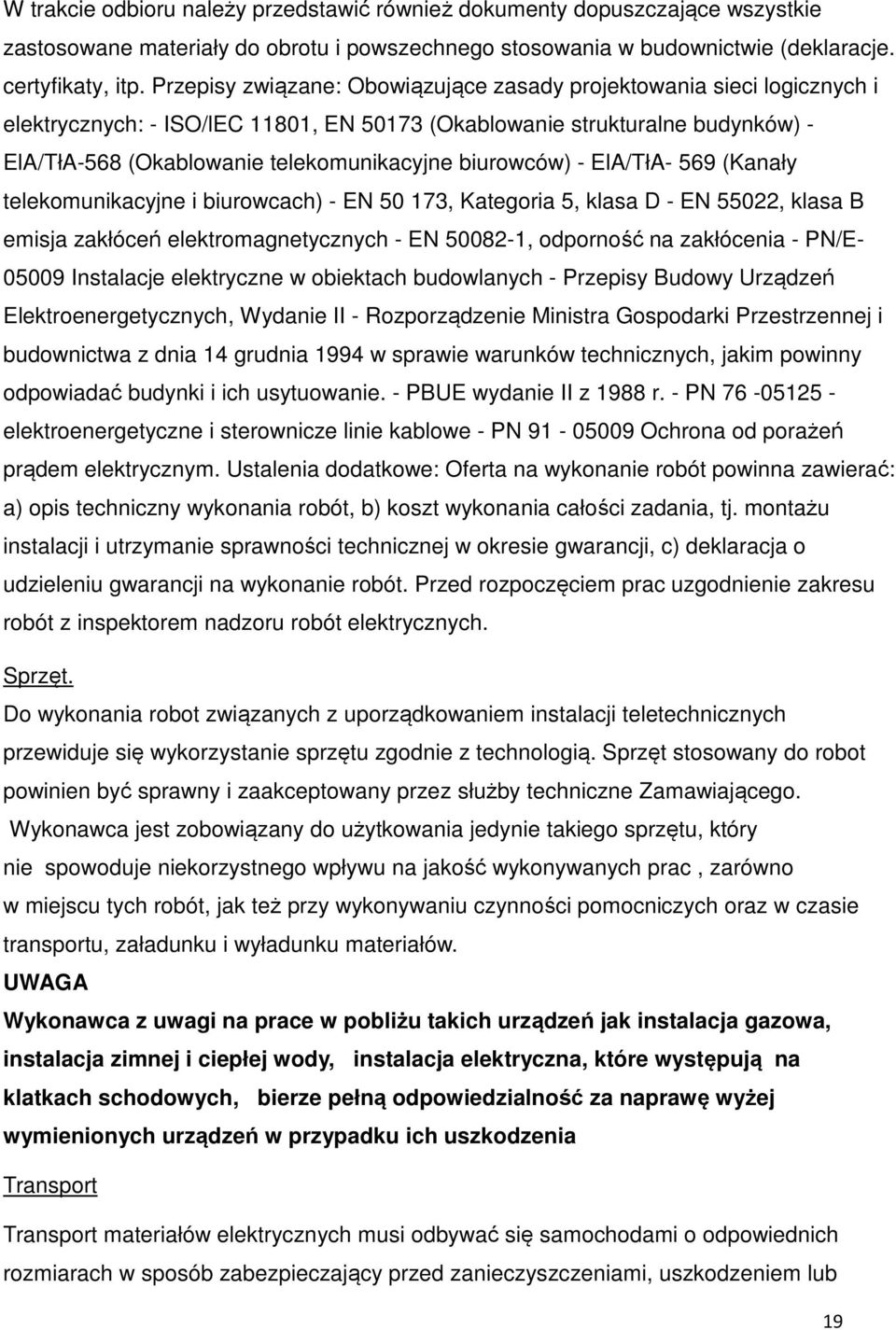

19 W trakcie odbioru należy przedstawić również dokumenty dopuszczające wszystkie zastosowane materiały do obrotu i powszechnego stosowania w budownictwie (deklaracje. certyfikaty, itp. Przepisy związane: Obowiązujące zasady projektowania sieci logicznych i elektrycznych: - ISO/lEC 11801, EN (Okablowanie strukturalne budynków) - ElA/TłA-568 (Okablowanie telekomunikacyjne biurowców) - ElA/TłA- 569 (Kanały telekomunikacyjne i biurowcach) - EN , Kategoria 5, klasa D - EN 55022, klasa B emisja zakłóceń elektromagnetycznych - EN , odporność na zakłócenia - PN/E Instalacje elektryczne w obiektach budowlanych - Przepisy Budowy Urządzeń Elektroenergetycznych, Wydanie II - Rozporządzenie Ministra Gospodarki Przestrzennej i budownictwa z dnia 14 grudnia 1994 w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. - PBUE wydanie II z 1988 r. - PN elektroenergetyczne i sterownicze linie kablowe - PN Ochrona od porażeń prądem elektrycznym. Ustalenia dodatkowe: Oferta na wykonanie robót powinna zawierać: a) opis techniczny wykonania robót, b) koszt wykonania całości zadania, tj. montażu instalacji i utrzymanie sprawności technicznej w okresie gwarancji, c) deklaracja o udzieleniu gwarancji na wykonanie robót. Przed rozpoczęciem prac uzgodnienie zakresu robót z inspektorem nadzoru robót elektrycznych. Sprzęt. Do wykonania robot związanych z uporządkowaniem instalacji teletechnicznych przewiduje się wykorzystanie sprzętu zgodnie z technologią. Sprzęt stosowany do robot powinien być sprawny i zaakceptowany przez służby techniczne Zamawiającego. Wykonawca jest zobowiązany do użytkowania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych prac, zarówno w miejscu tych robót, jak też przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów. UWAGA Wykonawca z uwagi na prace w pobliżu takich urządzeń jak instalacja gazowa, instalacja zimnej i ciepłej wody, instalacja elektryczna, które występują na klatkach schodowych, bierze pełną odpowiedzialność za naprawę wyżej wymienionych urządzeń w przypadku ich uszkodzenia Transport Transport materiałów elektrycznych musi odbywać się samochodami o odpowiednich rozmiarach w sposób zabezpieczający przed zanieczyszczeniami, uszkodzeniem lub 19

20 zniszczeniem. Cięższe materiały należy przewozić na podłodze pojazdu zwracając uwagę, aby nie przemieszczały się w czasie jazdy. Materiały podatne na uszkodzenia należy przewozić w opakowaniach fabrycznych. Przewoź powinien odbywać się krytymi środkami transportu w celu zabezpieczenia materiałów przed wpływami atmosferycznymi. Składowanie materiałów powinno odbywać się w pomieszczeniach zamkniętych i suchych o wilgotności względnej nie większej niż 70% i temperaturze nie mniejszej niż 0 stopni C. Przechowywane materiały należy pozostawić w oryginalnych opakowaniach, tak długo jak to będzie możliwe. W pomieszczeniach składowania nie mogą znajdować się związki chemiczne działające korodująco. Materiały z tworzyw sztucznych należy przechowywać z dala od urządzeń grzewczych. Rozmieszczenie jednostek ładunkowych powinno umożliwić swobodny dostęp do wszystkich materiałów. Wykonanie robot Należy zapewnić bezpieczeństwo pracy robotników oraz osób postronnych mogących znaleźć się w pobliżu miejsca (strefy) prac zgodnie z aktualnymi przepisami dotyczącymi bhp przy wykonywaniu robot budowlanych. Wymagania ogólne. Wykonanie robot powinno być jak określono w specyfikacji, bądź inne, o ile zatwierdzone zostanie przez inspektora nadzoru inwestorskiego. Wykonawca jest odpowiedzialny za prowadzenie robot zgodnie z umową oraz za jakość zastosowanych materiałów i wykonywanych robot, za ich zgodność z dokumentacją projektową (jeżeli taka istnieje) oraz poleceniami inspektora nadzoru inwestorskiego. Następstwa jakiegokolwiek błędu spowodowanego przez Wykonawcę w wytyczeniu i wyznaczeniu robot zostaną, jeśli wymagać tego będzie Zamawiający, poprawione przez Wykonawcę na własny koszt. Sprawdzenie wytyczenia robot lub wyznaczenia wysokości przez Zamawiającego nie zwalnia Wykonawcy od odpowiedzialności za ich dokładność. Polecenia inspektora nadzoru inwestorskiego będą wykonywane nie później niż w czasie przez niego wyznaczonym, po ich otrzymaniu przez Wykonawcę, pod groźbą zatrzymania robot. Skutki finansowe z tego tytułu ponosi Wykonawca. Połączenie elektryczne przewodów. Powierzchnie stykających się elementów torów prądowych oraz przekładek i podkładek metalowych, przewodzących prąd, należy dokładnie oczyścić i wygładzić. Zanieczyszczone styki (zaciski aparatów, przewody i pokryte powłoką metalową ogniową lub galwaniczną należy tylko zmywać odczynnikami chemicznymi i szlifować pastą 20

21 polerską. Powierzchnie zestyków należy zabezpieczyć przed korozją wazeliną bezkwasową. Połączenia należy wykonać spawaniem, śrubami lub w inny sposób określony w PN. Śruby, nakrętki i podkładki stalowe powinny być pokryte galwanicznie warstwą metaliczną. Połączenie przewidziane do umieszczenia w ziemi należy wykonywać za pomocą spawania. Wszelkie połączenia elektryczne w ziemi zabezpieczyć przed korozją, np. przez pokrycie lakierem bitumicznym lub owinięcie taśmą. Układanie przewodów w przygotowanych rurach elektroinstalacyjnych. Przewody układać z zachowaniem siły wciągania i promieni gięcia zgodnie ze specyfikacją producenta kabli. Kable prowadzić w jednej płaszczyźnie, tj. nie wolno owijać kabli dookoła rur, kolumn, itp. Przejścia przewodów przez ściany należy uszczelnić w klasie odporności ogniowej dla danej przegrody budowlanej stosując na granicy stref uszczelnienie odpowiednie dla najwyższej strefy pożarowej. Układając przewody należy wyrównać trasę tak, aby w korytku nie było wybrzuszeń, narastających izolację przewodów na uszkodzenie. Przy domierzaniu przewodów należy przewidzieć rezerwę umożliwiającą pozostawienie w puszkach (lub przy montowanych urządzeniach) końców przewodów o długości niezbędnej do wykonania połączeń/ przewody należy ucinać szczypcami/. Kable instalacji zasilającej prowadzić oddzielnie od kabli instalacji teletechnicznej. Przejścia przewodów przez elementy oddzieleń przeciwpożarowych zaopatrzyć w przepusty o odporności klasy EI 120, a przechodzące przez stropy między kondygnacyjne w przepusty o odporności ogniowej klasy EI 60 Warunki szczegółowe wykonania robot. Układanie rur, korytek i osadzania puszek. Rury należy układać i mocować w uprzednio zamocowanych uchwytach. Łuki z rur sztywnych należy wykonywać przy użyciu gotowych kolanek lub przez wyginanie rur w trakcie ich układania. Konstrukcje wsporcze i uchwyty przewidziane do ułożenia na nich instalacji, powinny być zamocowane do podłoży w sposób trwały. Zabrania się układania rur wraz z wciągniętymi w nie przewodami. Puszki powinny być osadzone na takiej głębokości, aby ich górna (zewnętrzna) krawędź po otynkowaniu ściany była zrównana z tynkiem. Przed zainstalowaniem należy w puszce wyciąć wymaganą liczbę otworów dostosowanych do średnicy wprowadzanych rur. Koniec rury powinien wchodzić do środka puszki na głębokość do 5 mm. Puszki należy osadzić na ścianach (przed ich tynkowaniem) w sposób trwały za pomocą kołków rozporowych lub klejenia. 21

22 Układanie i mocowanie przewodów wtykowych. Instalacje wtynkowe należy wykonywać przewodami wtynkowymi. Przewody wprowadzone do puszek powinny mieć nadwyżkę długości niezbędną do wykonania połączeń. Przewód neutralny powinien być nieco dłuższy niż przewody fazowe. Podłoże do układania na nim przewodów powinno być gładkie. Do puszek należy wprowadzić tylko te przewody, które wymagają łączenia w puszce, pozostałe przewody należy prowadzić obok puszki. Zabrania się układania przewodów bezpośrednio w betonie, w warstwie wyrównawczej podłogi, w złączach płyt itp., bez stosowania osłon w postaci rur. Przed tynkowaniem końce przewodów należy zwinąć w luźny krążek i włożyć do puszek, a puszki zakryć pokrywami lub w inny sposób zabezpieczyć je przed zatynkowaniem. Łączenie przewodów. Łączenia przewodów należy wykonywać w sprzęcie i osprzęcie instalacyjnym i w odbiornikach. Nie wolno stosować połączeń skręcanych. W przypadku, gdy odbiorniki mają wyprowadzone fabrycznie na zewnątrz przewody, a samo ich przyłączenie do instalacji nie zostało opracowane w projekcie, sposób przyłączenia należy uzgodnić z projektantem lub kompetentnym przedstawicielem Zamawiającego. Przewody muszą być ułożone swobodnie i nie mogą być narażone na naciągi i dodatkowe naprężenia. Do danego zacisku należy przyłączać przewody o rodzaju wykonania, przekroju i w liczbie, do jakich zacisk ten jest przystosowany. W przypadku stosowania zacisków, do których przewody są przyłączane za pomocą oczek, pomiędzy oczkiem a nakrętką oraz pomiędzy oczkami powinny znajdować się podkładki metalowe, zabezpieczone przed korozją w sposób umożliwiający przepływ prądu. Zdejmowanie izolacji i oczyszczenie przewodów nie może powodować uszkodzeń mechanicznych. Końce przewodów miedzianych z Żyłami wielodrutowymi (linek) powinny być zabezpieczone zaprasowanymi tulejkami. Przewody teletechniczne należy zarabiać wyłącznie specjalistycznymi narzędziami. Wszystkie przejścia obwodów instalacji przez ściany, stropy itp. Muszą być chronione przed uszkodzeniami. Przejścia należy wykonywać w przepustach rurowych. Przejścia między pomieszczeniami o rożnych atmosferach powinny być wykonane w sposób szczelny, zapewniający nie przedostawanie się wyziewów. Sprzęt i osprzęt instalacyjny należy mocować do podłoża w sposób trwały zapewniający mocne i bezpieczne jego osadzenie. Osprzęt i łączniki należy mocować do podłoża za pomocą kołków rozporowych lub klejenia. Rozgałęzienia od przewodów ułożonych w 22

23 listwach instalacyjnych należy wykonywać przy użyciu zacisków odgałęźnych. Po ułożeniu i połączeniu oraz zabezpieczeniu przewodów przed wypadnięciem należy listwy zamknąć pokrywami. Po wykonaniu instalacji należy wykonać próby (zgodnie z PN IEC : 2000) Do przeprowadzenia pomiarów należy usuwać mierników posiadających aktualne atesty legalizacyjne. Należy wykonać następujące próby: - Ciągłości przewodów ochronnych, w tym połączeń wyrównawczych głównych i dodatkowych - Pomiar rezystancji izolacji, - Samoczynnego wyłączenia zasilania, - Sprawdzenia biegunowości, Poszczególne etapy wykonania powinny być odebrane i zaakceptowane przez inspektora nadzoru inwestorskiego. Fakt ten powinien znaleźć odzwierciedlenie odpowiednim wpisem. (do Dziennika Budowy). Kontrola powinna obejmować: - Kontrole elementów składowych dostarczanych przez producenta, - Kontrolę wytrasowania miejsc montażu, - Kontrola montażu urządzeń, - Kontrola poprawności wykonywanych prac zgodnie z PN. Materiały przeznaczone do wykonania prac muszą posiadać odpowiednie atesty oraz być zaakceptowane przez inspektora nadzoru inwestorskiego. Przepisy związane. Warunki techniczne wykonania robot określają: - PN-IEC Instalacje elektryczne, zakres, przedmiot i wymagania podstawowe. - PN-IEC Instalacje elektryczne, ustalenia ogólnych charakterystyk. - PN-IEC Ochrona przeciwpożarowa. - PN-IEC ,43 - Ochrona zapewniająca bezpieczeństwo. - PN-IEC Ochrona zapewniająca bezpieczeństwo. - PN-IEC Dobór i montaż wyposażenia elektrycznego. - PN-IEC Aparatura łączeniowa i sterownicza. - PN-IEC Sprawdzenie odbiorcze. - PN-IEC Ochrona przeciwpożarowa. 23

24 - PN-IEC Aparatura łączeniowa i sterownicza. - PN-IEC Sprawdzenie odbiorcze. - PN-76/E Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. - PN 92/E Symbole graficzne stosowane w schematach. - PN 78/E Rysunek techniczny elektryczny. - PN 90/E Oznaczenia identyfikacyjne przewodów elektrycznych barwami lub cyframi. - PN 89/E Kierunki ruchu elementów sterowniczych urządzeń elektrycznych. - PN 89/E Barwy wskaźników świetlnych i przycisków. - PN 88/E Urządzenia elektryczne. Tablice i znaki bezpieczeństwa. - PN 92/N 01256/01 - Znaki bezpieczeństwa. Ochrona przeciwpożarowa. - PN 92/N 01256/03 - Znaki bezpieczeństwa. Ochrona i higiena pracy. - Warunki techniczne wykonania i odbioru robot elektrycznych (aktualnie obowiązujące). - Przepisy bhp przy robotach dotyczących wykonywania prac elektrycznych. - Instrukcje i aprobaty techniczne producenta zastosowanych materiałów. 24
