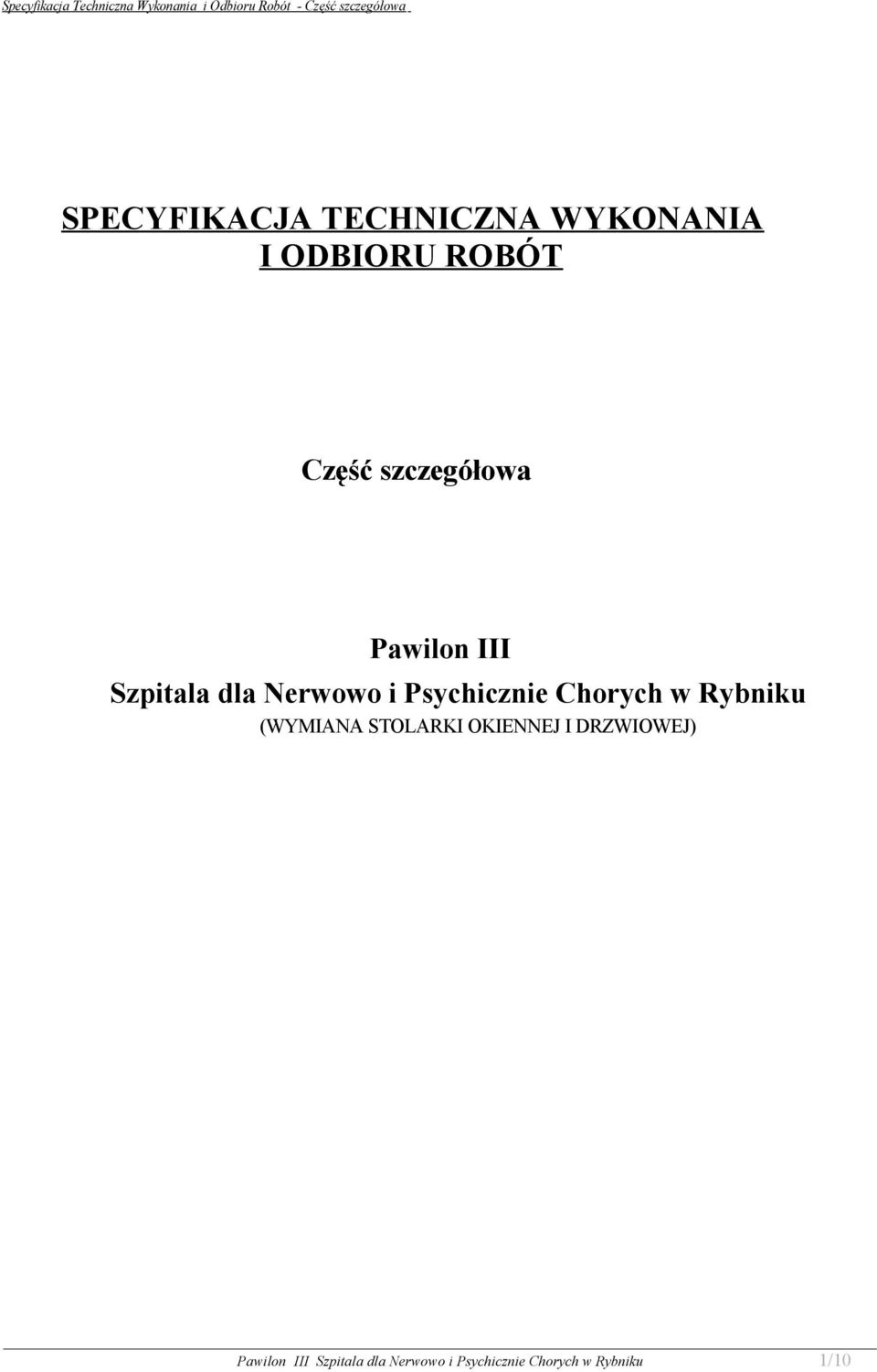

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT Część szczegółowa Pawilon III Szpitala dla Nerwowo i Psychicznie Chorych w Rybniku (WYMIANA STOLARKI OKIENNEJ I DRZWIOWEJ) Pawilon III Szpitala dla Nerwowo i Psychicznie Chorych w Rybniku 1/10

2 SPIS TREŚCI 1. WSTĘP 1.1. Przedmiot SST 1.2. Zakres stosowania SST 1.3. Zakres robót objętych SST 1.4. Określenia podstawowe 1.5. Ogólne wymagania dotyczące robót 2. MATERIAŁY 2.1. Stolarka okienna z PVC 2.2. Stolarka drzwiowa 2.3. Parapety wewnętrzne 3. SPRZĘT 4. TRANSPORT I SKŁADOWANIE MATERIAŁÓW 5. WYKONANIE ROBÓT 6. WYMAGANIA SZCZEGÓŁOWE 7. KONTROLA JAKOŚCI 7.1. Stolarka okienna z PVC 7.2. Stolarka drzwiowa Drzwi wewnętrzne drewniane Drzwi wewnętrzne stalowe przeciwpożarowe 7.3. Roboty podlegające odbiorowi 8. ODBIÓR ROBÓT 9. PODSTAWA PŁATNOŚCI 9.1. Stolarka okienna z PVC 9.2. Stolarka drzwiowa Drzwi wewnętrzne drewniane Drzwi wewnętrzne stalowe przeciwpożarowe 10. PRZEPISY ZWIĄZANE Pawilon III Szpitala dla Nerwowo i Psychicznie Chorych w Rybniku 2/10

3 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wymiany stolarki okiennej i drzwiowej w Pawilonie III Zakres stosowania SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych SST Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie wykucia starej stolarki i wykonanie montażu nowych okien z PVC i drzwi. W zakres tych robót wchodzą: - wymiana okien drewnianych na okna z PCV; - wymiana drzwi drewnianych na drzwi wewnętrzne drewniane; - wymiana drzwi drewnianych na drzwi wewnętrzne stalowe przeciwpożarowe; - wymiana podokienników wewnętrznych; 1.4. Określenia podstawowe Określenia podane w niniejszej SST są zgodne z odpowiednimi normami Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją SST i poleceniami Inspektora Nadzoru. 2. MATERIAŁY Wbudować należy stolarkę kompletnie wykończoną wraz z okuciami, uszczelkami, powłokami malarskimi Stolarka okienna z PVC profile pięciokomorowe wykonane z wysokoudarowego PVC w kolorze białym o szer. nie mniejszej niż 70 mm; okna zgodne z załączonym zestawieniem stolarki okiennej, w którym przedstawiono ich architektoniczny wystrój i podział; okucia obwiedniowe z mikro wentylacją w skrzydłach RU, posiadające zaczep antywyważeniowy, blokada błędnego położenia klamki; trwałe uszczelki systemowe; w pomieszczeniach użytkowanych przez pacjentów od wewnątrz zamontować szybę bezpieczną 6 - klejoną, z zewnątrz zamontować zwykłą szybę okienną; Pawilon III Szpitala dla Nerwowo i Psychicznie Chorych w Rybniku 3/10

4 w pomieszczeniach dostępnych tylko dla zatrudnionego na oddziale personelu od wewnątrz i z zewnątrz zamontować zwykłą szybę okienną; wartości współczynnika przenikania ciepła w środkowej części szyby zespolonej Ug=1,0 W/m2K; kwatery uchylne lub rozwieralne wg zestawienia okien; okna muszą posiadać zabezpieczenie przed możliwością otworzenia przez pacjentów (np. klamki luzem, a w ramiakach zaślepki demontowalne, klamka konduktorska lub inne rozwiązanie); okna w wersji rozszczelnionej (szczelnej infiltracyjnej) współczynnik infiltracji powietrza a=0,5-1,0 m3/(m*h*dapa2/3); okna wyposażyć należy bezwzględnie w nawietrzaki systemowe nie dopuszcza się nawietrzaków higroskopijnych; ilość nawietrzaków dopasować do normowych wartości wymiany powietrza w zależności od funkcji pomieszczenia, w którym dane okno jest przewidziane; parapet wewnętrzny wykonać z konglomeratu gr. 3 cm; parapet zewnętrzny pozostaje istniejący. Zewnętrzny styk ościeżnicy z murami należy obrobić zachowując charakter elewacji minimum gwarancji producenta 60 miesięcy; wykonawca jest zobowiązany do sprawdzenia wymiarów każdego okna przed przystąpieniem do realizacji zadania Stolarka drzwiowa Drzwi wewnętrzne drewniane drzwi o podwyższonej wytrzymałości na wyważenie i uszkodzenia drzwi zgodne z załączonym zestawieniem stolarki drzwiowej; zamknięcie drzwi zgodne z opisem zamieszczonym w zestawieniu stolarki drzwiowej; min. gwarancja producenta - 10 lat Drzwi wewnętrzne stalowe przeciwpożarowe drzwi o podwyższonej wytrzymałości na wyważenie i uszkodzenia; drzwi zgodne z załączonym zestawieniem stolarki drzwiowej; zamknięcie drzwi zgodne z opisem zamieszczonym w zestawieniu stolarki drzwiowej; min. gwarancja producenta - 10 lat; drzwi przeciwpożarowe o klasie odporności ogniowej równej 30min EI30. Wykonawca jest zobowiązany do sprawdzenia wymiarów każdych drzwi przed przystąpieniem do realizacji zadania. Pawilon III Szpitala dla Nerwowo i Psychicznie Chorych w Rybniku 4/10

5 UWAGA W przypadku konieczności pomniejszenia otworu, domurowania wykonać zgodnie ze sztuka budowlaną stosując strzępia Parapety wewnętrzne Parapet wewnętrzny z konglomeratu lub materiał równoważny o podobnych parametrach technicznych. 3. SPRZĘT Do demontażu stolarki i montażu nowej może być użyty dowolny sprzęt w ramach obowiązującej sztuki budowlanej. 4. TRANSPORT I SKŁADOWANIE ELEMENTÓW 4.1. Transport materiałów z rozbiórki środkami transportu. Przewożony ładunek należy zabezpieczyć przed spadaniem i przesuwaniem Każda partia wyrobów powinna zawierać wszystkie elementy przewidziane projektem lub odpowiednią normą. Elementy do transportu należy zabezpieczyć przed uszkodzeniem. Elementy mogą być przewożone dowolnym środkiem transportu oraz muszą być zabezpieczone przed uszkodzeniem, przesunięciem lub utratą stateczności. Sposób składowania - wszystkie wyroby należy przechowywać w magazynach zamkniętych, suchych i przewiewnych, zabezpieczonych przed opadami atmosferycznymi. Podłogi w pomieszczeniu magazynowym powinny być utwardzone, poziome i równe. Wyroby należy układać w jednej lub kilku warstwach w odległości nie mniejszej niż l m od czynnych urządzeń grzejnych i zabezpieczyć przed uszkodzeniem. 5. WYKONANIE ROBÓT 5.1. Przed osadzeniem stolarki należy sprawdzić prawidłowość wykonania ościeża, do którego ma przylegać ościeżnica. W przypadku występujących wad w wykonaniu ościeża lub zabrudzeniu powierzchni ościeża, należy je naprawić i oczyścić. Należy sprawdzić możliwość mocowania elementów do ścian i jakość dostarczonych elementów do wbudowania Elementy powinny być osadzone zgodnie z dokumentacją techniczną lub instrukcją zaakceptowaną przez Inspektora Nadzoru. W sprawdzone i przygotowane ościeże należy wstawić stolarkę na podkładach lub listwach. Ustawienie stolarki należy sprawdzić w pionie i w poziomie. Dopuszczalne odchylenie od pionu powinno być nie miejsze od l mm na l m wysokości okna, nie więcej niż 3 mm. Różnice wymiarów po przekątnych nie powinny być większe od: - 2 mm przy długości przekątnej do l m - 3 mm przy długości przekątnej do 2 m Pawilon III Szpitala dla Nerwowo i Psychicznie Chorych w Rybniku 5/10

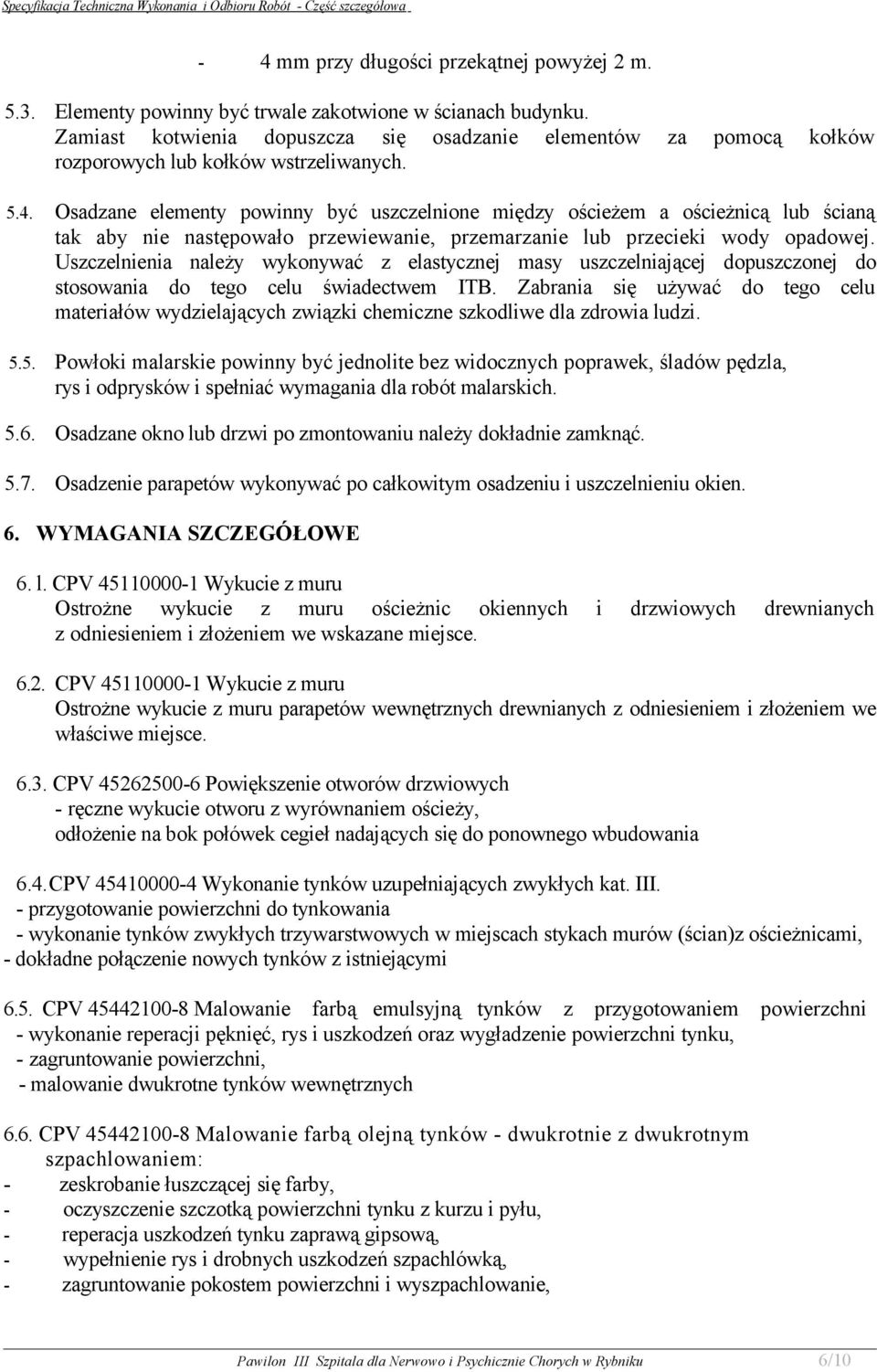

6 - 4 mm przy długości przekątnej powyżej 2 m Elementy powinny być trwale zakotwione w ścianach budynku. Zamiast kotwienia dopuszcza się osadzanie elementów za pomocą kołków rozporowych lub kołków wstrzeliwanych Osadzane elementy powinny być uszczelnione między ościeżem a ościeżnicą lub ścianą tak aby nie następowało przewiewanie, przemarzanie lub przecieki wody opadowej. Uszczelnienia należy wykonywać z elastycznej masy uszczelniającej dopuszczonej do stosowania do tego celu świadectwem ITB. Zabrania się używać do tego celu materiałów wydzielających związki chemiczne szkodliwe dla zdrowia ludzi Powłoki malarskie powinny być jednolite bez widocznych poprawek, śladów pędzla, rys i odprysków i spełniać wymagania dla robót malarskich Osadzane okno lub drzwi po zmontowaniu należy dokładnie zamknąć Osadzenie parapetów wykonywać po całkowitym osadzeniu i uszczelnieniu okien. 6. WYMAGANIA SZCZEGÓŁOWE 6. l. CPV Wykucie z muru Ostrożne wykucie z muru ościeżnic okiennych i drzwiowych drewnianych z odniesieniem i złożeniem we wskazane miejsce CPV Wykucie z muru Ostrożne wykucie z muru parapetów wewnętrznych drewnianych z odniesieniem i złożeniem we właściwe miejsce CPV Powiększenie otworów drzwiowych - ręczne wykucie otworu z wyrównaniem ościeży, odłożenie na bok połówek cegieł nadających się do ponownego wbudowania 6.4.CPV Wykonanie tynków uzupełniających zwykłych kat. III. - przygotowanie powierzchni do tynkowania - wykonanie tynków zwykłych trzywarstwowych w miejscach stykach murów (ścian)z ościeżnicami, - dokładne połączenie nowych tynków z istniejącymi 6.5. CPV Malowanie farbą emulsyjną tynków z przygotowaniem powierzchni - wykonanie reperacji pęknięć, rys i uszkodzeń oraz wygładzenie powierzchni tynku, - zagruntowanie powierzchni, - malowanie dwukrotne tynków wewnętrznych 6.6. CPV Malowanie farbą olejną tynków - dwukrotnie z dwukrotnym szpachlowaniem: - zeskrobanie łuszczącej się farby, - oczyszczenie szczotką powierzchni tynku z kurzu i pyłu, - reperacja uszkodzeń tynku zaprawą gipsową, - wypełnienie rys i drobnych uszkodzeń szpachlówką, - zagruntowanie pokostem powierzchni i wyszpachlowanie, Pawilon III Szpitala dla Nerwowo i Psychicznie Chorych w Rybniku 6/10

7 - przetarcie całej powierzchni papierem ściernym, - pomalowanie farbą olej na całej powierzchni CPV Okna z PVC - osadzenie ościeżnic oraz montaż oszklonych okien, - wypełnienie wolnych przestrzeni pianką, - uszczelnienie ościeżnic, - zamocowanie obramowania z kątownika 6.8. CPV Obsadzenie parapetów wewnętrznych z konglomeratu - ręczne wykucie gniazd i bruzd w ścianach bez względu na rodzaj zaprawy, - obsadzenie parapetów, - zreperowanie uszkodzonych tynków 6.9. CPV Wywóz stolarki i gruzu z rozbiórki samochodem skrzyniowym na odległość do l 0 km. - załadowanie gruzu na środki transportowe, - wywiezienie na odległość do 10 km. - wyładowanie ze środków transportu, - opłata za składowanie CPV Drzwi - osadzenie ościeżnic oraz montaż drzwi, - wypełnienie wolnych przestrzeni pianką, - uszczelnienie ościeżnic CPV Tynki wewnętrzne zwykłe kat. III wykonane ręcznie - przygotowanie powierzchni do tynkowania, - wykonanie tynków zwykłych trzywarstwowych z zatarciem gładzi packą, - wykonanie reperacji tynków 7. KONTROLA JAKOŚCI 7.1. Stolarka okienna z PVC Zasady kontroli jakości powinny być zgodne z wymogami PN-88/B dla stolarki okiennej i drzwiowej, PN-72/B dla robót szklarskich Ocena jakości będzie obejmowała: - sprawdzenie zgodności wymiarów; - sprawdzenie zgodności elementów odtwarzanych z elementami pobranymi lub dostarczonymi do odwzorowania; - sprawdzenie jakości materiałów z których została wykonana stolarka; - sprawdzenie prawidłowości wykonania z uwzględnieniem szczegółów konstrukcyjnych; - sprawdzenie działania skrzydeł i elementów ruchomych, okuć oraz ich funkcjonowania; - sprawdzenie prawidłowości zmontowania i uszczelniania. Pawilon III Szpitala dla Nerwowo i Psychicznie Chorych w Rybniku 7/10

8 7.2.Stolarka drzwiowa Drzwi wewnętrzne drewniane Zasady kontroli jakości powinny być zgodne z wymogami PN-88/B dla stolarki okiennej i drzwiowej Ocena jakości będzie obejmowała: sprawdzenie zgodności wymiarów; sprawdzenie zgodności elementów odtwarzanych z elementami pobranymi lub dostarczonymi do odwzorowania; sprawdzenie jakości materiałów z których została wykonana stolarka; sprawdzenie prawidłowości wykonania z uwzględnieniem szczegółów konstrukcyjnych; sprawdzenie działania skrzydeł i elementów ruchomych, okuć oraz ich funkcjonowania; sprawdzenie prawidłowości zmontowania i uszczelniania Drzwi wewnętrzne stalowe przeciwpożarowe Zasady kontroli jakości powinny być zgodne z wymogami: PN-88/B dla stolarki okiennej i drzwiowej; Rozporządzeniem Ministra Infrastruktury z 12. kwietnia 2002 r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, z późniejszymi zmianami; Rozporządzenie Ministra Spraw Wewn. z dnia 4 lipca 1995r. w sprawie zakresu, trybu i zasad uzgodnienia projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. Nr 102 poz. 506 z 1995r.). Ustawa z dnia 24 sierpnia 1991r. o ochronie przeciwpożarowej (Dz. U. nr 81 poz. 351 z 1991r.). Ustawa z dnia 24 sierpnia 1991r. o Państwowej Straży Pożarnej (Dz. U. nr 88 poz. 400). Rozporządzenie Ministra Spraw Wewnętrznych z 22 kwietnia 1992r. w sprawie wydawania świadectw Dopuszczenia (atestów) użytkowania wyrobów służących do ochrony przeciwpożarowej (Dz. U. nr 40 poz. 172). Rozporządzenie Ministra Spraw Wewnętrznych z 3 listopada 1992r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. nr 92 poz. 460 z 1992r.). Rozporządzenie Ministra Spraw Wewnętrznych z 21 sierpnia 1995r. zmieniające rozporządzenie w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. nr 102 poz. 507 z 1995r.). Zarządzenie nr 1/96 Komendanta Głównego Państwowej Straży Pożarnej z dnia 1 lutego 1996r. w sprawie rzeczoznawców ds. zabezpieczeń przeciwpożarowych Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 14 grudnia 1994r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 110 poz. 46 z 1995r.). Ustawa z dnia 10 kwietnia 1986r. "Prawo atomowe" (Dz. U. nr 12 poz.70 z późniejszymi zmianami: nr 33 z 1987r., nr 8 z 1994r., nr 90 z 1994r., nr 104 z 1995r.). PN-74/B Otwory pod klapy dymowe. Obliczanie powierzchni i rozmieszczenie. PN-91/B Ochrona przeciwpożarowa budynków. Nazwy i określenia. Pawilon III Szpitala dla Nerwowo i Psychicznie Chorych w Rybniku 8/10

9 PN-70/B Ochrona przeciwpożarowa w budownictwie Ocena jakości będzie obejmowała: sprawdzenie zgodności wymiarów; sprawdzenie zgodności elementów odtwarzanych z elementami pobranymi lub dostarczonymi do odwzorowania; sprawdzenie jakości materiałów z których została wykonana stolarka; sprawdzenie prawidłowości wykonania z uwzględnieniem szczegółów konstrukcyjnych; sprawdzenie działania skrzydeł i elementów ruchomych, okuć oraz ich funkcjonowania; sprawdzenie prawidłowości zmontowania i uszczelniania; na drzwiach wymagane jest oznaczenie klasy ogniowej umieszczone przez producenta na stałe; 7.3. Roboty podlegające odbiorowi Przy wykonywaniu robót budowlanych należy stosować wyroby budowlane o właściwościach użytkowych umożliwiających prawidłowo zaprojektowanym i wykonanym obiektom budowlanym spełnienie wymagań podstawowych określonych w art. 5 ust. 1 ustawy Prawo Budowlane, dopuszczone do obrotu powszechnego lub jednostkowego stosowania w budownictwie. Do użycia mogą być dopuszczone tylko takie materiały, które posiadają dopuszczenia zgodne z wymaganiami aktów prawnych (ustawa Prawo Budowlane), ustawa o Wyrobach Budowlanych. Materiały nie odpowiadające wymaganiom nie będą przyjęte do realizacji. 8. ODBIÓR ROBÓT Wszystkie roboty podlegają zasadom odbioru robót zanikających lub ulegających zakryciu. Odbiór obejmuje wszystkie materiały podane w punkcie 2 oraz czynności podane w punktach 5 i 6 oraz wszystkie czynności i roboty towarzyszące (zamurowania lub powiększenie otworów itp.). 9. PODSTAWA PŁATNOŚCI 9.1. Stolarka okienna z PVC Płaci się za ustaloną ilość wykonanych robót w jednostkach podanych w pkt 8. Cena obejmuje: - dostarczenie gotowej stolarki, - osadzenie stolarki w przygotowanych otworach z uszczelnieniem i ewentualnych obiciem listwami, - dopasowanie i wyregulowanie, - ewentualną naprawę powstałych uszkodzeń, 9.2. Stolarka drzwiowa Drzwi wewnętrzne drewniane Płaci się za ustaloną ilość wykonanych robót w jednostkach podanych w pkt 8. Cena obejmuje: - dostarczenie gotowej stolarki; - osadzenie stolarki w przygotowanych otworach z uszczelnieniem i ewentualnych obiciem listwami, - dopasowanie i wyregulowanie; - ewentualną naprawę powstałych uszkodzeń Drzwi wewnętrzne stalowe przeciwpożarowe Płaci się za ustaloną ilość wykonanych robót w jednostkach podanych w pkt 8. Cena obejmuje: - dostarczenie gotowej stolarki, - osadzenie stolarki w przygotowanych otworach z uszczelnieniem i ewentualnych obiciem listwami, - dopasowanie i wyregulowanie, - ewentualną naprawę powstałych uszkodzeń, Pawilon III Szpitala dla Nerwowo i Psychicznie Chorych w Rybniku 9/10
