1 Inżynierska Pracownia Projektowa Eko-System s.c. mgr inż. Jerzy Korkowski, mgr inż. Maciej Wodniak Wadowice, ul. dr. J. Putka 9 NIP: REGON: tel/fax: 33/ , 692/426855, ekosystem@wp.pl konto: PKO BP o/wadowice SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH NR SST-B-01 Kod CPV: Instalowanie okien drewnianych ZESPÓŁ SZKÓŁ I PLACÓWEK OŚWIATOWYCH IM. M. KOPERNIKA WYMIANA STOLARKI OKIENNEJ Obiekt: Zespół Szkół i Placówek Oświatowych im. M. Kopernika Lokalizacja: Kalwaria Zebrzydowska, ul. Mickiewicza 9, dz. nr ewid Inwestor: Zespół Szkół i Placówek Oświatowych im. M. Kopernika ul. Mickiewicza 9, Kalwaria Zebrzydowska Opracował: mgr inż. Jerzy Korkowski mgr inż. Maciej Wodniak Wadowice, październik 2008r.

2 ZAWARTOŚĆ OPRACOWANIA 1. Wstęp Przedmiot SST Zakres stosowania SST Zakres robót objętych SST Określenia podstawowe Ogólne wymagania dotyczące robót 3 2. Materiały 3 3. Sprzęt 4 4. Transport i składowanie 4 5. Wykonanie robót Przygotowanie placu budowy Kolejność realizacji robót Przygotowanie ościeży Osadzenie i uszczelnienie stolarki 5 6. Kontrola jakości robót 6 7. Obmiar robót 6 8. Odbiór robót 6 9. Podstawa płatności Przepisy związane 7 1

3 1. Wstęp 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru robót budowlanych polegających na wymianie pozostałej części stolarki okiennej wraz z parapetami wewnętrznymi w budynku Zespołu Szkół i Placówek Oświatowych im. M. Kopernika w Kalwarii Zebrzydowskiej przy ul. Mickiewicza Zakres stosowania SST Specyfikacja techniczna (SST) stanowi podstawę do opracowania dokumentów przetargowych i kontraktowych przy zlecaniu i realizacji robót, których przedmiotem w całości jest wymiana stolarki okiennej w w/w budynku Zakres robót objętych SST Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie montażu stolarki okiennej drewnianej jednoramowej, cztero-dzielnej wraz z parapetami wewnętrznymi przy zastosowaniu wyrobów odpowiadających wymaganiom stosownych norm lub aprobat technicznych, z zachowaniem dotychczasowego podziału okien. Niniejsza specyfikacja techniczna związana jest z wykonaniem niżej wymienionych robót: demontaż (wykucie z muru) okien skrzynkowych, obsadzenie ościeżnic okiennych wraz z uszczelnieniem ich w otworach zewnętrznych, montaż parapetów wewnętrznych, regulacja skrzydeł okiennych i okuć. Uwaga: zakres robót objętych SST nie obejmuje robót budowlanych związanych z wykończeniem szpalet i poprawkami malarskimi Określenia podstawowe Określenia podane w niniejszej SST są zgodne z obowiązującymi normami oraz przepisami i oznaczają: Wykonawca - osoba lub organizacja wykonująca roboty budowlane, wykonanie - wszystkie działania przeprowadzane w celu wykonania robót, procedura - dokument zapewniający jakość; definiujący, jak, kiedy, gdzie i kto wykonuje i kontroluje poszczególne operacje robocze; procedura może być zastąpiona normami, aprobatami technicznymi i instrukcjami. Pozostałe określenia są zgodne z obowiązującymi odpowiednimi Polskimi Normami, aprobatami technicznymi oraz przepisami obowiązującymi w budownictwie ogólnym. 2

4 1.5. Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość wykonania robót oraz za realizację robót zgodnie ze SST, poleceniami nadzoru inwestorskiego oraz zgodnie z art. 5, 22, 23 i 28 ustawy Prawo Budowlane, a także zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych" - tom I, część 4 - Budownictwo ogólne, Arkady - Warszawa Odstępstwa od zaleceń i uwag w niniejszej SST mogą dotyczyć jedynie dostosowania robót do wprowadzonych zmian konstrukcyjno-budowlanych, lub zastąpienia zaprojektowanych materiałów w przypadku niemożliwości ich uzyskania przez inne materiały lub elementy o zbliżonych charakterystykach i trwałości. Wszelkie zmiany i odstępstwa od zaleceń i uwag zawartych w SST nie mogą powodować obniżenia wartości funkcjonalnych i użytkowych budynku, a jeżeli dotyczą zmiany materiałów i elementów określonych w SST na inne, nie mogą powodować zmniejszenia trwałości eksploatacyjnej. 2. Materiały Wbudować należy stolarkę okienną kompletnie wykończoną wraz z okuciami i powłokami malarskimi. Do wykonania okien i parapetów wewnętrznych mogą być stosowane materiały producentów krajowych i zagranicznych. Wszystkie materiały użyte do produkcji okien i parapetów muszą posiadać aktualne polskie aprobaty techniczne lub odpowiadać normom i świadectwom dopuszczenia w budownictwie. Wykonawca winien uzyskać przed zastosowaniem wyrobu akceptację Inspektora Nadzoru. Odbiór techniczny wyrobów powinien być dokonany według wymagań i w sposób określony aktualnymi normami. Materiałami stosowanymi do wykonania okien objętymi niniejszą SST będą: drewno Do produkcji stolarki okiennej powinna być stosowana tarcica iglasta oraz półfabrykaty tarte odpowiadające normom państwowym. Wilgotność bezwzględna drewna powinna zawierać się w granicach 10-16%. Dopuszczalne wady i odchyłki wymiarów stolarki okiennej nie powinny być większe niż określone w PN-B-10085:2001 Stolarka budowlana. Okna i drzwi. Wymagania i badania. okucia budowlane Każdy wyrób stolarki budowlanej powinien być wyposażony w okucia zamykające, łączące, zabezpieczające i uchylno osłonowe. Okucia stalowe powinny być zabezpieczone fabrycznie trwałymi powłokami antykorozyjnymi. Okucia powinny odpowiadać wymaganiom norm państwowych, a w przypadku braku takich norm wymaganiom określonym w świadectwie ITB dopuszczającym do stosowania wyroby stolarki budowlanej wyposażone w okucia, na które nie została ustanowiona norma. farby i lakiery do malowania stolarki budowlanej 3

5 Do malowania wyrobów stolarki budowlanej należy stosować: - do elementów konfekcjonowanych należy stosować zestaw farb chemoutwardzalnych szybkoschnących wg BN-76/ , - do elementów pozostałych farby ftalowe podkładowe wg PN-C-81901/2002, oraz farby ftalowe ogólnego stosowania wg BN-79/ lub emalie olejnożywiczne i ftalowe ogólnego stosowania wg BN-76/ szkło Do szklenia należy stosować pakiety zespolone ze szkła płaskiego walcowanego wg PN-78/B (4/16/4 o współczynniku U = 1,0 W/m 2 K). 3. Sprzęt Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak też przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów. Sprzęt powinien być uzgodniony i zaakceptowany przez Inspektora Nadzoru i Zamawiającego. Wykonawca dostarczy Inspektorowi Nadzoru kopie dokumentów potwierdzających dopuszczenie sprzętu do użytkowania, tam gdzie jest to wymagane przepisami. 4. Transport i składowanie Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i właściwości przewożonych materiałów. Środki transportu wykorzystywane przez Wykonawcę powinny być sprawne technicznie i spełniać wymagania w zakresie BHP oraz przepisów o ruchu drogowym. Wyroby stolarki okiennej należy przewozić dowolnymi środkami transportu z zabezpieczeniem przed przesuwaniem i uszkodzeniami mechanicznymi, w pozycji stojącej, a parapety drewniane w pozycji leżącej. Skrzynia ładunkowa powinna być czysta, bez uszkodzeń mechanicznych, ostrych krawędzi, załamań powodujących zniszczenie materiału. Okucia nie zamontowane do okien należy transportować i przechowywać w odrębnych opakowaniach. Stolarkę okienną i parapety należy przechowywać w pomieszczeniach zamkniętych, suchych i przewiewnych, zabezpieczonych przed opadami atmosferycznymi, na równym utwardzonym podłożu. Wyroby należy układać w jednej lub kilku warstwach w odległości nie mniejszej niż 1m od czynnych urządzeń grzejnych i zabezpieczyć przed uszkodzeniem. Wykonawca będzie usuwać na bieżąco na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy i placu budowy. 5. Wykonanie robót Roboty należy prowadzić zgodnie z odpowiednimi zaleceniami i uwagami zawartymi w instrukcjach technicznych producentów. 4

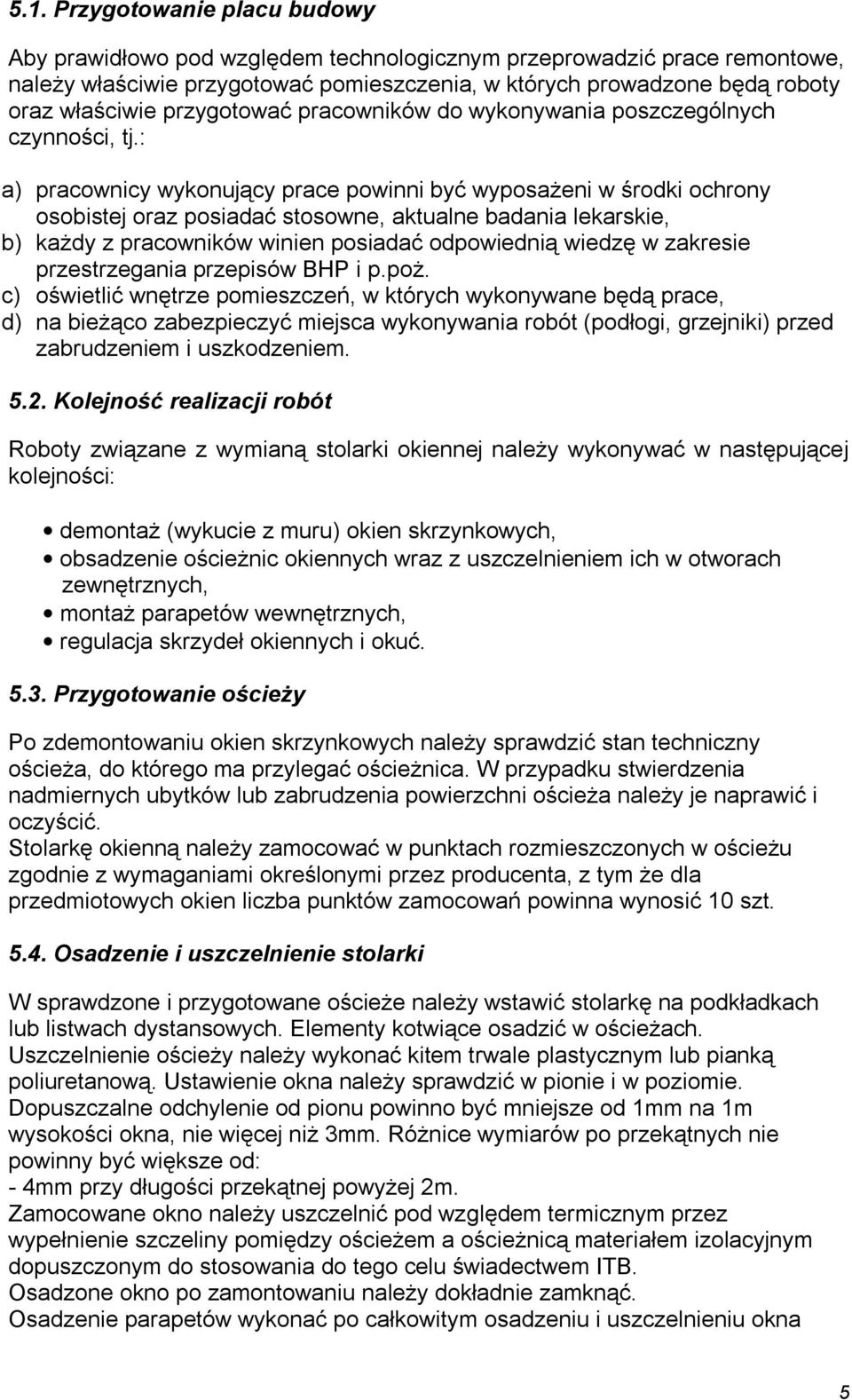

6 5.1. Przygotowanie placu budowy Aby prawidłowo pod względem technologicznym przeprowadzić prace remontowe, należy właściwie przygotować pomieszczenia, w których prowadzone będą roboty oraz właściwie przygotować pracowników do wykonywania poszczególnych czynności, tj.: a) pracownicy wykonujący prace powinni być wyposażeni w środki ochrony osobistej oraz posiadać stosowne, aktualne badania lekarskie, b) każdy z pracowników winien posiadać odpowiednią wiedzę w zakresie przestrzegania przepisów BHP i p.poż. c) oświetlić wnętrze pomieszczeń, w których wykonywane będą prace, d) na bieżąco zabezpieczyć miejsca wykonywania robót (podłogi, grzejniki) przed zabrudzeniem i uszkodzeniem Kolejność realizacji robót Roboty związane z wymianą stolarki okiennej należy wykonywać w następującej kolejności: demontaż (wykucie z muru) okien skrzynkowych, obsadzenie ościeżnic okiennych wraz z uszczelnieniem ich w otworach zewnętrznych, montaż parapetów wewnętrznych, regulacja skrzydeł okiennych i okuć Przygotowanie ościeży Po zdemontowaniu okien skrzynkowych należy sprawdzić stan techniczny ościeża, do którego ma przylegać ościeżnica. W przypadku stwierdzenia nadmiernych ubytków lub zabrudzenia powierzchni ościeża należy je naprawić i oczyścić. Stolarkę okienną należy zamocować w punktach rozmieszczonych w ościeżu zgodnie z wymaganiami określonymi przez producenta, z tym że dla przedmiotowych okien liczba punktów zamocowań powinna wynosić 10 szt Osadzenie i uszczelnienie stolarki W sprawdzone i przygotowane ościeże należy wstawić stolarkę na podkładkach lub listwach dystansowych. Elementy kotwiące osadzić w ościeżach. Uszczelnienie ościeży należy wykonać kitem trwale plastycznym lub pianką poliuretanową. Ustawienie okna należy sprawdzić w pionie i w poziomie. Dopuszczalne odchylenie od pionu powinno być mniejsze od 1mm na 1m wysokości okna, nie więcej niż 3mm. Różnice wymiarów po przekątnych nie powinny być większe od: - 4mm przy długości przekątnej powyżej 2m. Zamocowane okno należy uszczelnić pod względem termicznym przez wypełnienie szczeliny pomiędzy ościeżem a ościeżnicą materiałem izolacyjnym dopuszczonym do stosowania do tego celu świadectwem ITB. Osadzone okno po zamontowaniu należy dokładnie zamknąć. Osadzenie parapetów wykonać po całkowitym osadzeniu i uszczelnieniu okna 5

7 6. Kontrola jakości robót zasady kontroli jakości powinny być zgodne z wymogami PN-88/B dla stolarki okiennej i drzwiowej, PN-72/B dla robót szklarskich. Ocena jakości powinna obejmować: - sprawdzenie zgodności wymiarów, - sprawdzenie jakości materiałów, z których została wykonana stolarka i parapety, - sprawdzenie prawidłowości wykonania z uwzględnieniem szczegółów konstrukcyjnych, - sprawdzenie działania skrzydeł i elementów ruchomych, okuć oraz ich funkcjonowania, - sprawdzenie prawidłowości zamontowania i uszczelnienia, - sprawdzenie jakości powłok malarskich. Roboty podlegają odbiorowi. 7. Obmiar robót Obmiar robót będzie określać faktyczny zakres wykonywanych robót zgodnie z niniejszą SST, w jednostkach ustalonych w kosztorysie. Jednostką obmiarową jest m 2 powierzchni wbudowanej dla stolarki okiennej i szt. dla wbudowanego parapetu. Obmiaru robot dokonuje Wykonawca po pisemnym powiadomieniu Inspektora Nadzoru o zakresie obmierzanych robót i terminie obmiaru, co najmniej na 2 dni przed tym terminem. Zasady określania ilości robót podane są w odpowiednich KNR-ach oraz KNNRach. Jednostki obmiaru powinny być zgodne z jednostkami określonymi w dokumentacji kosztorysowej. 8. Odbiór robót Odbioru robót, polegających na wymianie stolarki okiennej i montażu parapetów, należy dokonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych" - tom I, część 4 - Budownictwo ogólne, Arkady - Warszawa Przy odbiorze powinny być sprawdzone następujące cechy: - zgodność wykonania z niniejszą SST, - kompletność okuć, - prawidłowość osadzenia i sprawność działania, - zachowanie dopuszczalnych odchyłek w wymiarach, kątach i płaszczyznach, - rodzaj zastosowanych materiałów. Po przeprowadzeniu prób przewidzianych dla danego rodzaju robót należy dokonać końcowego odbioru technicznego. Przy odbiorze końcowym powinny być dostarczone dokumenty dotyczące jakości wbudowanych materiałów (świadectwa jakości wydane przez dostawców materiałów). 6

8 9. Podstawa płatności Podstawą płatności jest cena jednostkowa skalkulowana przez Wykonawcę za jednostkę obmiarową ustaloną dla danej pozycji kosztorysu. Dla pozycji kosztorysowych wycenionych ryczałtowo podstawą płatności jest wartość (kwota) podana przez Wykonawcę w danej pozycji kosztorysu. Cena jednostkowa lub kwota ryczałtowa pozycji kosztorysowej będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej roboty w SST i w dokumentacji kosztorysowej. Ceny jednostkowe lub kwoty ryczałtowe robót będą obejmować: - robociznę bezpośrednią wraz z towarzyszącymi kosztami, - wartość zużytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnych ubytków i transportu na teren budowy, - wartość pracy sprzętu wraz z towarzyszącymi kosztami, - koszty pośrednie, zysk kalkulacyjny i ryzyko, - podatki obliczone zgodnie z obowiązującymi przepisami. Do cen jednostkowych nie należy wliczać podatku VAT. Cena jednostkowa zaproponowana przez Wykonawcę za daną, pozycję w kosztorysie jest ostateczna i wyklucza możliwość żądania dodatkowej zapłaty za wykonanie robót objętych tą pozycją kosztorysową. Wynagrodzenie Wykonawcy rozliczone będzie na podstawie faktury VAT wystawianej przez Wykonawcę w oparciu o potwierdzony przez Inspektora Nadzoru i zatwierdzony przez Zamawiającego bezusterkowy protokół odbioru końcowego. Płaci się za ustaloną ilość wykonanych robót w jednostkach podanych w pkt. 7. Cena obejmuje: - demontaż istniejącej stolarki podlegającej wymianie, - dostarczenie gotowej stolarki i parapetów wewnętrznych, - osadzenie stolarki w przygotowanych otworach z uszczelnieniem, - osadzenie parapetów z uszczelnieniem, - dopasowanie i wyregulowanie stolarki 10. Przepisy związane Ustawa z dnia Prawo Budowlane, Rozporządzenie Ministra Infrastruktury z dnia r w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. z 2003 nr48 poz.401). Warunki techniczne wykonania i odbioru robót budowlano-montażowych" - tom I, część 4 - Budownictwo ogólne, Arkady - Warszawa PN-B-10085:2001 Stolarka budowlana. Okna i drzwi. Wymagania i badania. PN-72/B Roboty szklarskie. Warunki i badania techniczne przy odbiorze. PN-75/B Okucia budowlane. Podział. PN-B-91000:1996 Stolarka budowlana. Terminologia. 7
