1 ZESPÓŁ LABORATORIÓW TELEMATYKI TRANSPORTU ZAKŁAD TELEKOMUNIKACJI W TRANSPORCIE WYDZIAŁ TRANSPORTU POLITECHNIKI WARSZAWSKIEJ LABORATORIUM SYSTEMÓW TELEINFORMATYCZNYCH INSTRUKCJA DO ĆWICZENIA NR 5 Programowa analiza przepływu danych w sieci teleinformatycznej DO UŻYTKU WEWNĘTRZNEGO WARSZAWA 2010

2 1. Cel i zakres ćwiczenia Celem ćwiczenia jest prezentacja możliwości programowej analizy przepływu danych w sieci teleinformatycznej. Zakres ćwiczenia obejmuje obserwację, ocenę oraz rejestrację podstawowych dla procesu analizy przepływu danych zagadnień i parametrów, a w szczególności: - przechwytywanie danych w sieci, - filtrowanie przechwyconych danych, - identyfikacja wykorzystywanego protokołu, - przypisanie wykorzystanego protokołu do konkretnej czynności, - analiza przechwyconych danych - statystyka przepływu danych w sieci, - analiza przykładowych danych. 2. Wykaz wykorzystanych przyrządów i oprogramowania - komputer PC z systemem Windows XP/Vista/7 z podłączeniem do Internetu, - program WireShark, - program pop3 Mail Checker, - zestaw plików z przykładowymi danymi. 3. Program WireShark Wireshark, dawniej znany jako Ethereal, to rozbudowany program do analizy ruchu sieciowego i cenione przez administratorów sieci narzędzie do podsłuchiwania i analizy ruchu sieciowego. Programy tego typu, zwane też snifferami, to narzędzia pozwalające administratorom sieci analizować wszystkie pakiety odbierane przez kartę sieciową. Główna zaleta Wireshark to interfejs graficzny pozwalający na wygodną pracę. Dzięki programowi możemy łatwo odfiltrować i zbadać interesujące nas pakiety. Wireshark pozwala zauważyć nieszyfrowane rozmowy w komunikatorach takich jak Gadu-Gadu. Można zobaczyć nawet loginy i hasła, które bez szyfrowania są wysyłane do sieci przez niektóre aplikacje. 1

3 Wireshark to narzędzie, które pozwala administratorom na wykrywanie luk bezpieczeństwa, ataków i problemów technicznych w zarządzanych sieciach. Zaawansowane statystyki pozwalają tez na analizę wykorzystania łączy np. przez rozmowy VoIP. Program potrafi przechwytywać pakiety przesyłane za pomocą kilkuset protokołów komunikacyjnych. Wireshark jest ciągle rozwijany przez społeczność programistów OpenSource. Wymagania systemowe dla Wireshark: OS: Win2000/XP/2003/Vista/7. Wymagania minimalne: Procesor: Pentium, Pamięć: 128 MB, Wolne miejsce: 75 MB, Rozdzielczość ekranu: 800x600, Karta sieciowa. Zalecane wymagania: Procesor: 400 MHz, Pamięć: 256 MB, Wolne miejsce: 100 MB, Rozdzielczość ekranu: 1280x

4 Rys. 3.1 Program WireShark zrzut ekranu Rys. 3.2 Program WireShark zrzut ekranu 3

5 Rys. 3.3 Program WireShark zrzut ekranu 4. Program pop3 Mail Checker To bardzo prosty program działający jako klient POP3, którego zadanie polega na sprawdzaniu i odbiorze poczty elektronicznej oraz ewentualnym kasowaniem wiadomości przed ich pobraniem ich z serwera pocztowego. Ta ostatnia funkcja pozwala zaoszczędzić czas i pieniądze przez niepobieranie niechcianych maili. W przypadku zapchania skrzynki przez spam jest to często jedyna, szybka droga do odzyskania jej pełnej funkcjonalności. Program nie wymaga nawet instalacji w systemie Windows i pracuje w każdej współcześnie wykorzystywanej wersji tego systemu. Wymagania sprzętowe są właściwie nieistotne, gdyż są znacznie mniejsze niż dla samego systemu Windows. 4

6 Rys. 4.1 Program pop3 Mail Checker zrzut ekranu Rys. 4.2 Program pop3 Mail Checker zrzut ekranu 5

7 5. Uwagi praktyczne Dla zwiększenia przejrzystości instrukcji przyjęto wykorzystanie prostych skrótów graficznych: - zapisz zrzut ekranu na dysku, - pytanie, na które odpowiedź musi znaleźć się w sprawozdaniu, Pod żadnym pozorem nie należy upraszczać ćwiczenia i próbować wykonywać operacji jednocześnie z kilku punktów instrukcji. Jest to najszybsza droga do pomyłki w realizacji ćwiczenia, co skutkuje odrzuceniem sprawozdania. 6. Przebieg ćwiczenia 6.1 Zapoznaj się z obsługą programów wykorzystywanych podczas ćwiczenia. Pamiętaj, że program WireShark w systemie Windows7 należy uruchomić jako Administrator prawy klawisz myszy. Wymiana plików między komputerami w sieci teleinformatycznej 6.2 Uruchom Eksploratora Windows, wyszukaj komputery dostępne w sieci. Znajdź plik do kopiowania, wskazany przez prowadzącego plik nie powinien być mniejszy niż 100MB. Zaznacz ten plik do kopiowania. Jakie i ile komputerów jest dostępnych w sieci? Jaka jest wielkość pliku w bajtach? 6.3 Uruchom program WireShark. Zanim rozpoczniesz przechwytywanie danych wybierz odpowiedni interfejs (źródło przechwytywanych danych) skorzystaj z menu Capture - > Interfaces... lub skrótu Ctrl+I. Po dokonaniu wyboru wybierz Start. W tej chwili nie interesuje nas przechwytywanie danych, więc zatrzymaj je skorzystaj z menu Capture -> Stop lub skrótu Ctrl+E. Przygotuj się do kopiowania pliku. 6.4 Uruchom przechwytywanie danych skorzystaj z menu Capture -> Start lub skrótu Ctrl+E. Szybko przejdź do Eksploratora Windows i skopiuj wcześniej znaleziony plik we wskazane przez prowadzącego miejsce w sieci. Program WireShark powinien zacząć gromadzić dane. 6.5 Po zakończonym kopiowaniu szybko zatrzymaj przechwytywanie danych skorzystaj z menu Capture -> Stop lub skrótu Ctrl+E. 6.6 Wyświetl podstawowe dane statystyczne odnośnie przechwyconych danych skorzystaj z menu Statistics -> Sumary. Jaki jest limit wielkości pakietu? Ile pakietów było transmitowanych i ile zostało wyświetlonych? Jaki był czas transmisji? Jaka była średnia prędkość transmisji, wyrażona w pakietach, bajtach i 6

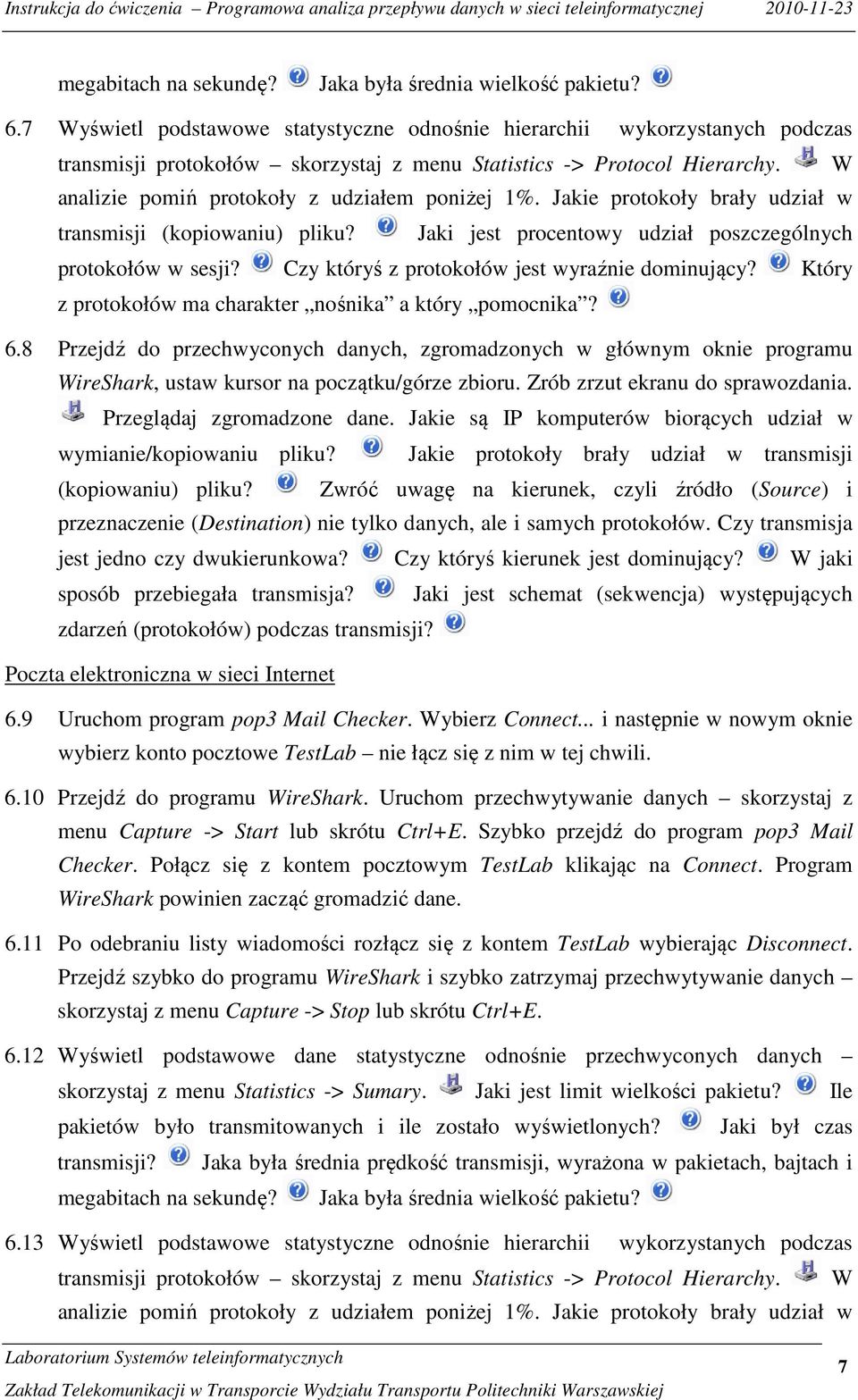

8 megabitach na sekundę? Jaka była średnia wielkość pakietu? 6.7 Wyświetl podstawowe statystyczne odnośnie hierarchii wykorzystanych podczas transmisji protokołów skorzystaj z menu Statistics -> Protocol Hierarchy. W analizie pomiń protokoły z udziałem poniżej 1%. Jakie protokoły brały udział w transmisji (kopiowaniu) pliku? Jaki jest procentowy udział poszczególnych protokołów w sesji? Czy któryś z protokołów jest wyraźnie dominujący? Który z protokołów ma charakter nośnika a który pomocnika? 6.8 Przejdź do przechwyconych danych, zgromadzonych w głównym oknie programu WireShark, ustaw kursor na początku/górze zbioru. Zrób zrzut ekranu do sprawozdania. Przeglądaj zgromadzone dane. Jakie są IP komputerów biorących udział w wymianie/kopiowaniu pliku? Jakie protokoły brały udział w transmisji (kopiowaniu) pliku? Zwróć uwagę na kierunek, czyli źródło (Source) i przeznaczenie (Destination) nie tylko danych, ale i samych protokołów. Czy transmisja jest jedno czy dwukierunkowa? Czy któryś kierunek jest dominujący? W jaki sposób przebiegała transmisja? Jaki jest schemat (sekwencja) występujących zdarzeń (protokołów) podczas transmisji? Poczta elektroniczna w sieci Internet 6.9 Uruchom program pop3 Mail Checker. Wybierz Connect... i następnie w nowym oknie wybierz konto pocztowe TestLab nie łącz się z nim w tej chwili Przejdź do programu WireShark. Uruchom przechwytywanie danych skorzystaj z menu Capture -> Start lub skrótu Ctrl+E. Szybko przejdź do program pop3 Mail Checker. Połącz się z kontem pocztowym TestLab klikając na Connect. Program WireShark powinien zacząć gromadzić dane Po odebraniu listy wiadomości rozłącz się z kontem TestLab wybierając Disconnect. Przejdź szybko do programu WireShark i szybko zatrzymaj przechwytywanie danych skorzystaj z menu Capture -> Stop lub skrótu Ctrl+E Wyświetl podstawowe dane statystyczne odnośnie przechwyconych danych skorzystaj z menu Statistics -> Sumary. Jaki jest limit wielkości pakietu? Ile pakietów było transmitowanych i ile zostało wyświetlonych? Jaki był czas transmisji? Jaka była średnia prędkość transmisji, wyrażona w pakietach, bajtach i megabitach na sekundę? Jaka była średnia wielkość pakietu? 6.13 Wyświetl podstawowe statystyczne odnośnie hierarchii wykorzystanych podczas transmisji protokołów skorzystaj z menu Statistics -> Protocol Hierarchy. W analizie pomiń protokoły z udziałem poniżej 1%. Jakie protokoły brały udział w 7

9 transmisji (kopiowaniu) pliku? Jaki jest procentowy udział poszczególnych protokołów w sesji? Czy któryś z protokołów jest wyraźnie dominujący? 6.14 Przejdź do przechwyconych danych, zgromadzonych w głównym oknie programu WireShark, ustaw kursor na początku/górze zbioru. Zrób zrzut ekranu do sprawozdania. Przeglądaj zgromadzone dane. Jakie są IP komputerów biorących udział w wymianie/kopiowaniu pliku? Jakie protokoły brały udział w transmisji (kopiowaniu) pliku? Zwróć uwagę na kierunek, czyli źródło (Source) i przeznaczenie (Destination) nie tylko danych, ale i samych protokołów. Czy transmisja jest jedno czy dwukierunkowa? Czy któryś kierunek jest dominujący? W jaki sposób przebiegała transmisja? Jaki jest schemat (sekwencja) występujących zdarzeń (protokołów) podczas transmisji? 6.15 Z menu Edit wybierz opcję Find Packet. W nowym oknie zaznacz opcje String oraz Packet list. W pole tekstowe Filter wpisz słowo USER i naciśnij Find. Przejdź (zobacz) odnaleziony pakiet. Zrób zrzut ekranu do sprawozdania. Jaka jest nazwa użytkownika konta poczty elektronicznej? 6.16 Ponowni z menu Edit wybierz opcję Find Packet. W nowym oknie zaznacz opcje String oraz Packet list. W pole tekstowe Filter wpisz słowo PASS i naciśnij Find. Przejdź do (zobacz) odnalezionego pakiet oraz do następującego po nim. Zrób zrzut ekranu do sprawozdania. Jaka jest sekwencja zdarzeń? Kto i o co pyta, a kto i co odpowiada? W jaki sposób występuje wymiana hasła? Jakie jest zabezpieczenie hasła? Czy hasło jest dobrze chronione? Wymiana plików w sieci Internet 6.17 Uruchom przeglądarkę internetową. Uruchom przechwytywanie danych skorzystaj z menu Capture -> Start lub skrótu Ctrl+E. Szybko przejdź do przeglądarki i rozpocznij przeglądanie stron, np Program WireShark powinien zacząć gromadzić dane. Przeglądaj strony przez ok. 5 minut. Nie pobieraj żadnych plików Po zakończonym kopiowaniu szybko zatrzymaj przechwytywanie danych skorzystaj z menu Capture -> Stop lub skrótu Ctrl+E Wyświetl podstawowe dane statystyczne odnośnie przechwyconych danych skorzystaj z menu Statistics -> Sumary. Jaki jest limit wielkości pakietu? Ile pakietów było transmitowanych i ile zostało wyświetlonych? Jaki był czas transmisji? Jaka była średnia prędkość transmisji, wyrażona w pakietach, bajtach i megabitach na sekundę? Jaka była średnia wielkość pakietu? 8

10 6.20 Wyświetl podstawowe statystyczne odnośnie hierarchii wykorzystanych podczas transmisji protokołów skorzystaj z menu Statistics -> Protocol Hierarchy. W analizie tym razem nie pomijaj protokołów z udziałem poniżej 1%. Jakie protokoły brały udział w transmisji (kopiowaniu) pliku? Jaki jest procentowy udział poszczególnych protokołów w sesji? Czy któryś z protokołów jest wyraźnie dominujący? Czy obecne na stronach www obrazy (jpg, gif, itp.) są tu jakoś zauważalne? 6.21 Przejdź do przechwyconych danych, zgromadzonych w głównym oknie programu WireShark, ustaw kursor na początku/górze zbioru. Zrób zrzut ekranu do sprawozdania. Przeglądaj zgromadzone dane. Zwróć uwagę na kierunek, czyli źródło (Source) i przeznaczenie (Destination) nie tylko danych, ale i samych protokołów. Jakie są IP komputerów biorących udział w wymianie/kopiowaniu pliku? Jakie protokoły brały udział w przeglądaniu stron? Czy transmisja jest jedno czy dwukierunkowa? Czy któryś kierunek jest dominujący? W jaki sposób przebiegała transmisja? Jaki jest schemat (sekwencja) występujących podczas przeglądania stron zdarzeń (protokołów)? 6.22 Jak w poprzednim punkcie z menu Edit wybierz opcję Find Packet. W nowym oknie zaznacz opcje String oraz Packet list. W pole tekstowe Filter wpisuj kolejno główne adresy przeglądanych stron i naciśnij Find. Którym serwisom www (serwerom) odpowiadają poszczególne IP? Jaki protokół uaktywnia się w chwili zmiany serwisu? 6.23 Ponownie przejdź do przeglądarki i wpisz adres Przejdź do strony logowania zakładka moje allegro. Uruchom w programie WireShark przechwytywanie danych skorzystaj z menu Capture -> Start lub skrótu Ctrl+E. Program WireShark powinien zacząć gromadzić dane. Wróć do przeglądarki i w polach logowania wpisz dowolne dane: użytkownik i hasło. Nie muszą być prawdziwe, ani sensowne, ale zapisz je. Wybierz Zaloguj się Szybko zatrzymaj przechwytywanie danych skorzystaj z menu Capture -> Stop lub skrótu Ctrl+E Przejdź do przechwyconych danych, zgromadzonych w głównym oknie programu WireShark, ustaw kursor na początku/górze zbioru. Zrób zrzut ekranu do sprawozdania. Przeglądaj zgromadzone dane. Jaki nowy protokół się ujawnił? Czy dane o logowaniu (użytkownik i hasło) są teraz widoczne? Co i dlaczego odpowiada za ich przesył? 9

11 7. Wykonanie sprawozdania Nie należy umieszczać w sprawozdaniu podstaw teoretycznych, opisów stanowiska laboratoryjnego, ani wykorzystanego oprogramowania. Sprawozdanie musi zawierać wszystkie wymagane zrzuty ekranów. W sprawozdaniu muszą się znaleźć odpowiedzi na wszystkie postawione w instrukcji pytania, ponumerowane wg punktów, w których zostały postawione. Zarówno opisy, jak i odpowiedzi, mają być zwięzłe, ale przedstawione pełnymi zdaniami. Wnioski powinny zawierać podsumowanie przeprowadzonych pomiarów i obliczeń. Szczególny nacisk należy położyć na zaprezentowanie różnic i podobieństw pomiędzy poszczególnymi punktami ćwiczenia. Sednem ćwiczenia jest znalezienie związku między rodzajem transmisji a wykorzystywanymi protokołami. 8. Literatura Kula S.: Systemy teletransmisyjne, WKŁ, Warszawa 2004, Morris M.: Teleinformatyka, WKŁ, Warszawa 2002, Vademecum Teleinformatyka I, II, III, IDG, Warszawa 1999, 2000, 2002, Wesołowski K.: Podstawy cyfrowych systemów telekomunikacyjnych, Warszawa 2003, Siyan K. S., Parker T.: TCP/IP Księga eksperta, Wydanie II, Helion, Warszawa
