Lot na Księżyc. Misja Apollo 11

Transkrypt

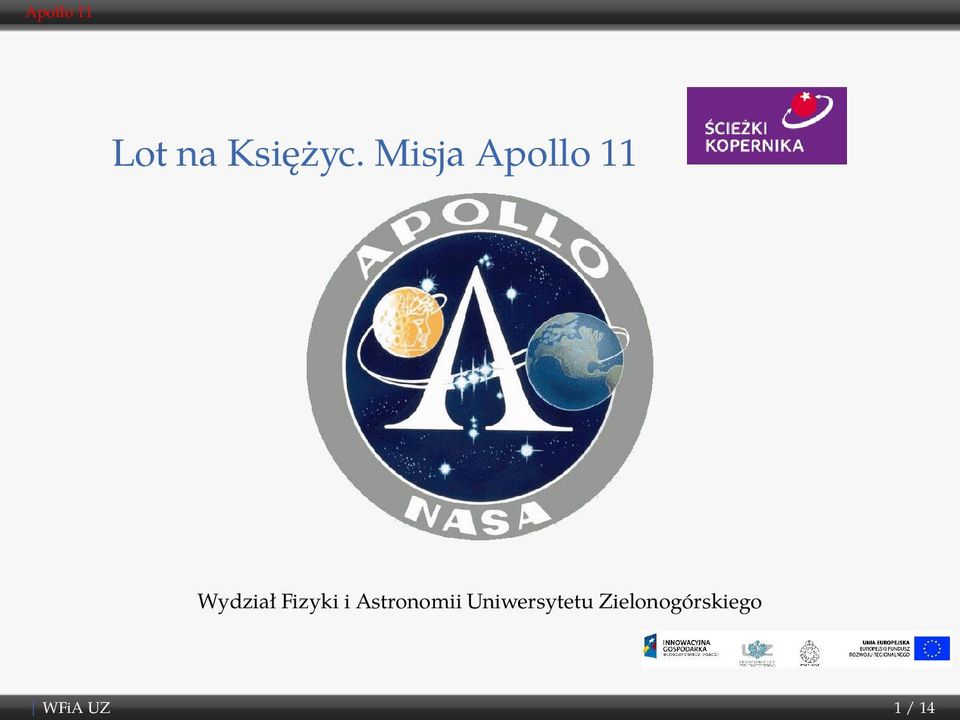

1 Lot na Księżyc. Misja Apollo 11 Wydział Fizyki i Astronomii Uniwersytetu Zielonogórskiego WFiA UZ 1 / 14

2 Program Apollo wyścig kosmiczny (wyścig zbrojeń, zimna wojna) pomiędzy USA i ZSRR cel: przejęcie inicjatywy w wyścigu kosmicznym. Lądowanie na Księżycu i bezpieczny powrót na Ziemię realizowany w latach trzeci amerykański program kosmiczny z udziałem ludzi (po programach Mercury i Gemini) zadanie zrealizowane w trakcie misji Apollo 11 w 1969 r 11 lotów załogowych: Apollo 7-17, wcześniejsze bezzałogowe Apollo 2 6, Apollo 1 katastrofa Apollo 15-Apollo 17, pojazd LRV ostatnie lądowanie na Księżycu: 7 grudnia 1972 WFiA UZ 2 / 14

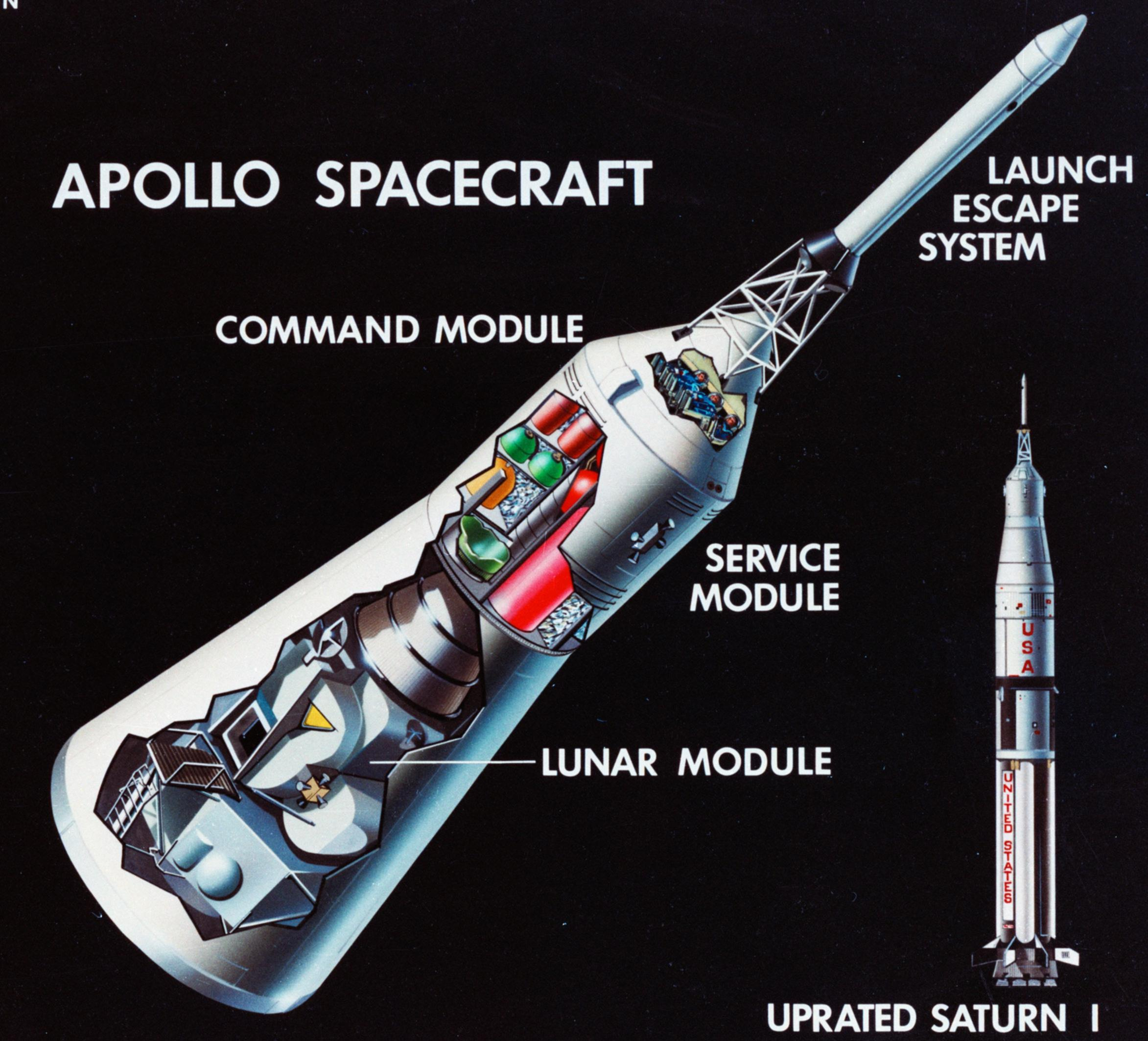

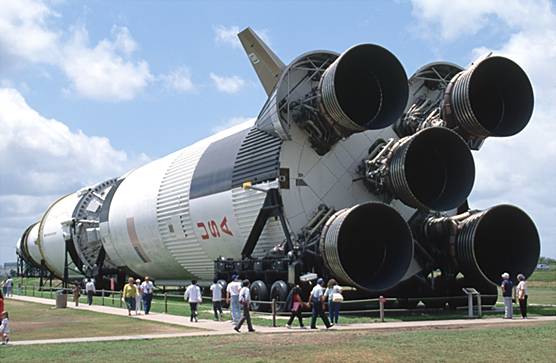

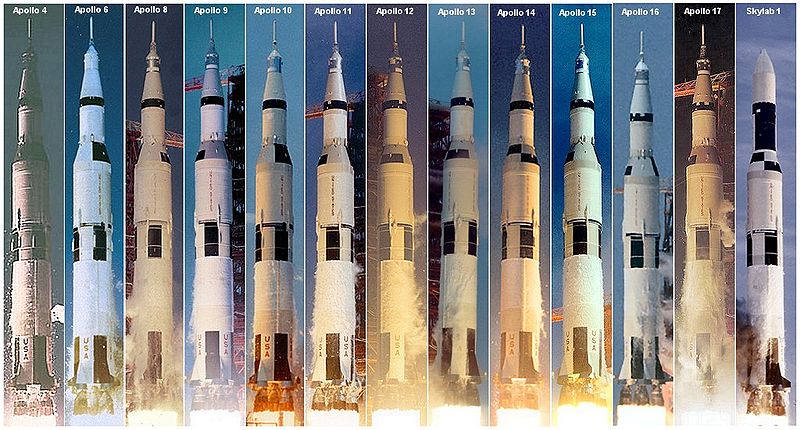

3 Rakiety nośne programu Apollo WFiA UZ 3 / 14

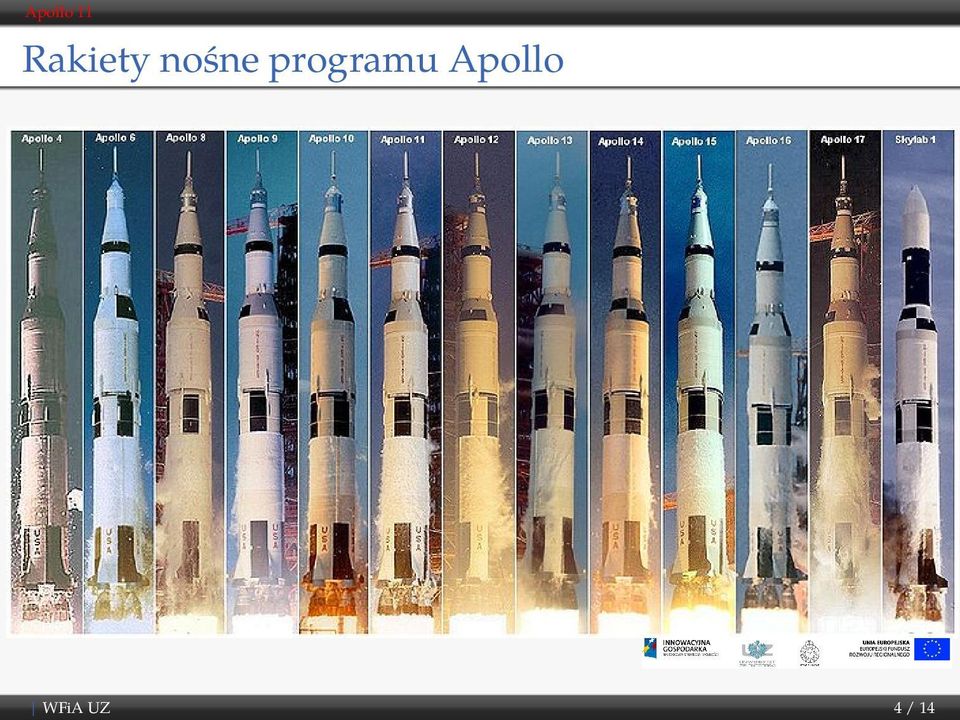

4 Rakiety nośne programu Apollo WFiA UZ 4 / 14

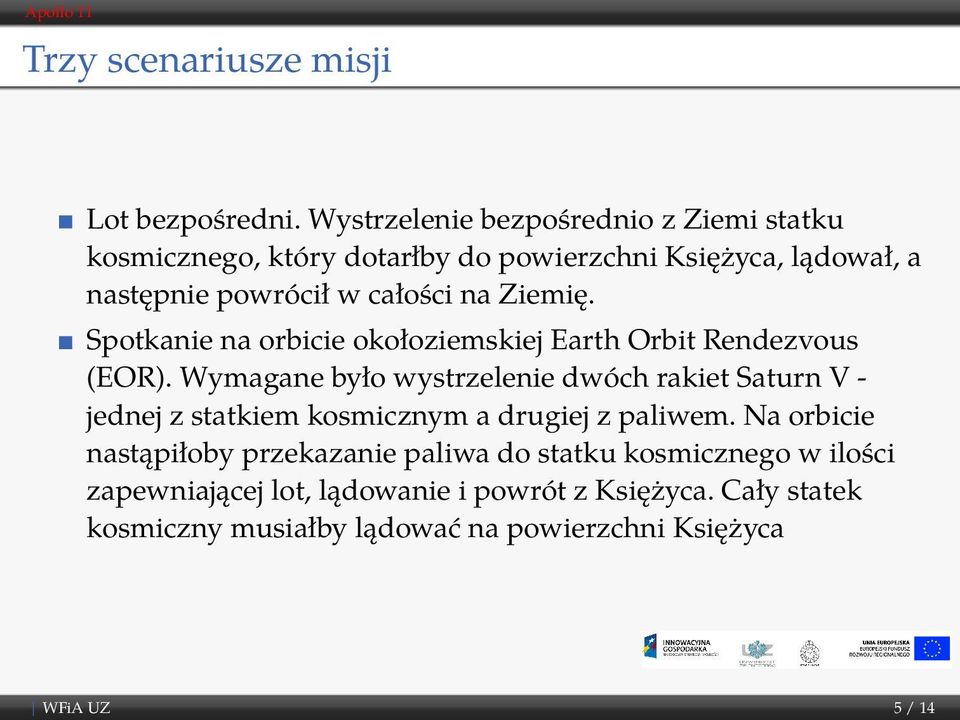

5 Trzy scenariusze misji Lot bezpośredni. Wystrzelenie bezpośrednio z Ziemi statku kosmicznego, który dotarłby do powierzchni Księżyca, lądował, a następnie powrócił w całości na Ziemię. Spotkanie na orbicie okołoziemskiej Earth Orbit Rendezvous (EOR). Wymagane było wystrzelenie dwóch rakiet Saturn V - jednej z statkiem kosmicznym a drugiej z paliwem. Na orbicie nastąpiłoby przekazanie paliwa do statku kosmicznego w ilości zapewniającej lot, lądowanie i powrót z Księżyca. Cały statek kosmiczny musiałby lądować na powierzchni Księżyca WFiA UZ 5 / 14

6 Trzy scenariusze misji Spotkanie na orbicie księżycowej Lunar Orbit Rendezvous (LOR). Statek kosmiczny złożony z modułu serwisowego i dowodzenia Apollo Command/Service Module (CSM) oraz modułu księżycowego (lądownika) - Apollo Lunar Module (LM, lub LEM od pierwotnej nazwy Lunar Excursion Module). CSM zawierał system zdolny do podtrzymywania życia dla trzyosobowej załogi przez okres pięciu dni podróży na Księżyc oraz umożliwiał bezpieczne wejście w atmosferę ziemską w czasie powrotu. LM z dwoma astronautami miał odłączyć się od modułu CSM na orbicie wokół Księżyca i wylądować na powierzchni Księżyca a LM z jednym astronautą w tym czasie miał krążyć wokół Księżyca. Następnie ponowne połączenie LM z CSM i przejście astronautów do CSM, odrzucenie LM i powrót na Ziemię. WFiA UZ 6 / 14

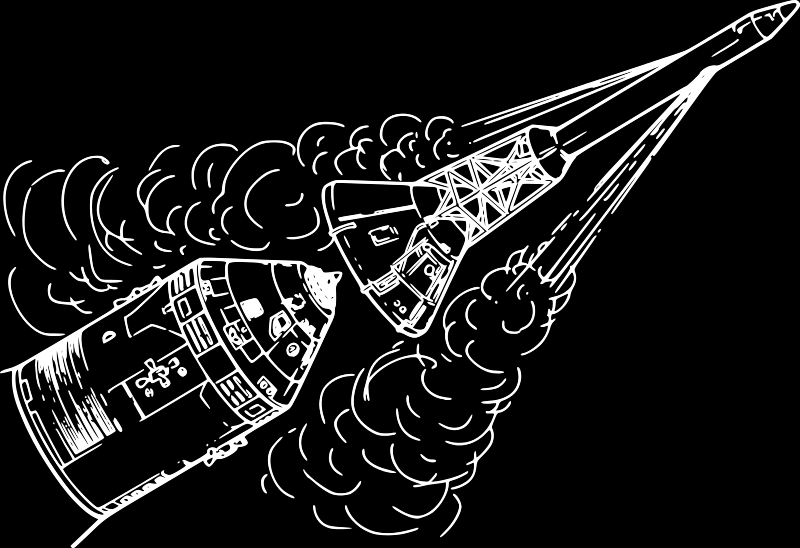

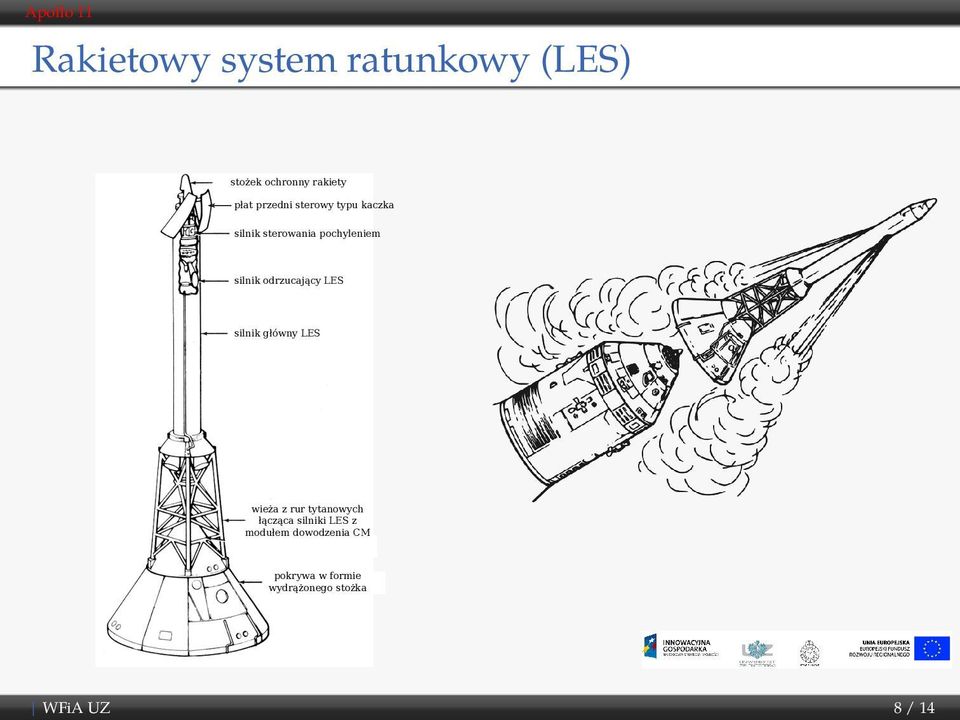

7 Rakietowy system ratunkowy (LES) stożek ochronny rakiety płat przedni sterowy typu kaczka silnik sterowania pochyleniem silnik odrzucający LES silnik główny LES wieża z rur tytanowych łącząca silniki LES z modułem dowodzenia CM pokrywa w formie wydrążonego stożka WFiA UZ 8 / 14

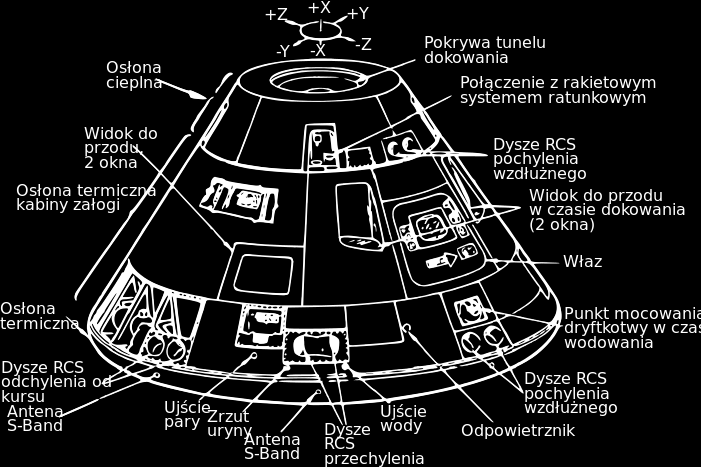

8 Moduł dowodzenia i moduł księżycowy Moduł księżycowy Moduł dowodzenia WFiA UZ 9 / 14

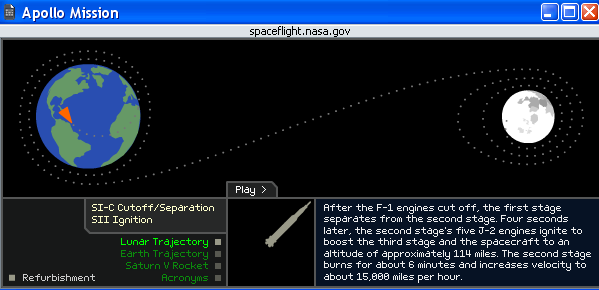

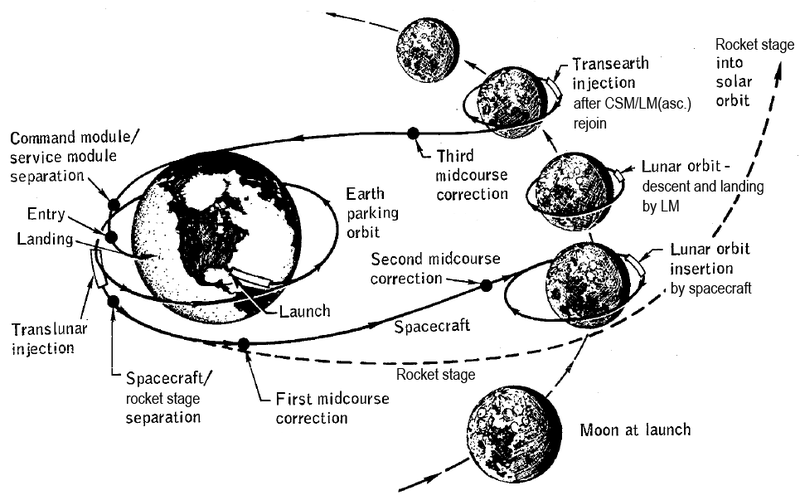

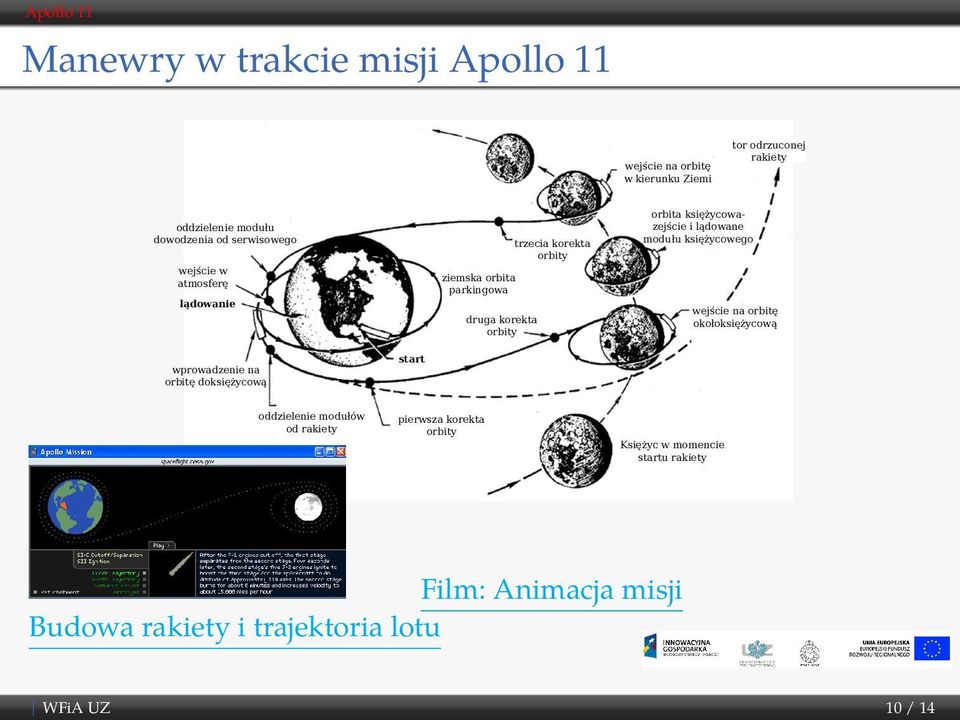

9 Manewry w trakcie misji Apollo 11 wejście na orbitę w kierunku Ziemi tor odrzuconej rakiety oddzielenie modułu dowodzenia od serwisowego wejście w atmosferę lądowanie trzecia korekta orbity ziemska orbita parkingowa druga korekta orbity orbita księżycowazejście i lądowane modułu księżycowego wejście na orbitę okołoksiężycową wprowadzenie na orbitę doksiężycową start oddzielenie modułów od rakiety pierwsza korekta orbity Księżyc w momencie startu rakiety Film: Animacja misji Budowa rakiety i trajektoria lotu WFiA UZ 10 / 14

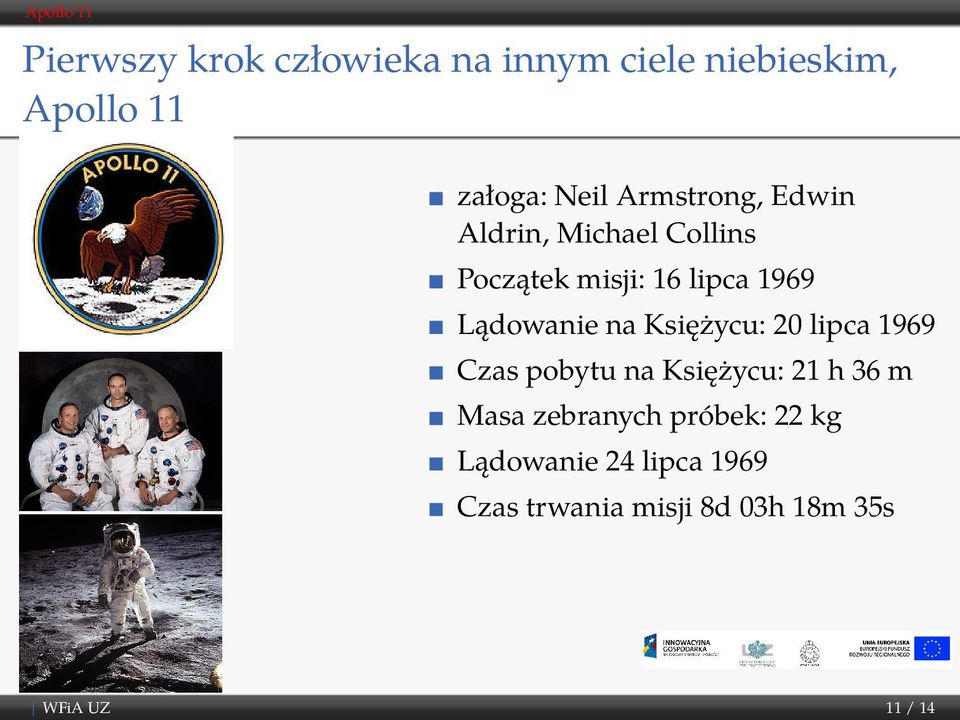

10 Pierwszy krok człowieka na innym ciele niebieskim, Apollo 11 załoga: Neil Armstrong, Edwin Aldrin, Michael Collins Początek misji: 16 lipca 1969 Lądowanie na Księżycu: 20 lipca 1969 Czas pobytu na Księżycu: 21 h 36 m Masa zebranych próbek: 22 kg Lądowanie 24 lipca 1969 Czas trwania misji 8d 03h 18m 35s WFiA UZ 11 / 14

11 Wyniki programu Apollo Apollo 8, wejście pierwszy raz na orbitę wokół innego ciała niebieskiego (Księżyca) statku z załogą, Wigilia 1968r. 20 % ludzkości ogladała transmisję w TV i słynne pierwsze kolorowe zdjęcie wschodu Ziemi nad Księżycem zebrano próbki skał księżycowych po misji Apollo 17 w 1972r. nikt nie stanął na ksieżycu Saturn V najpotężniejsza rakieta doświadczenie dla przyszłych lotów. Wschód i zachód Ziemi widziany z orbity okołoksiężycowej zarejestrowany przez japońską sondę Kaguya w dn WFiA UZ 12 / 14

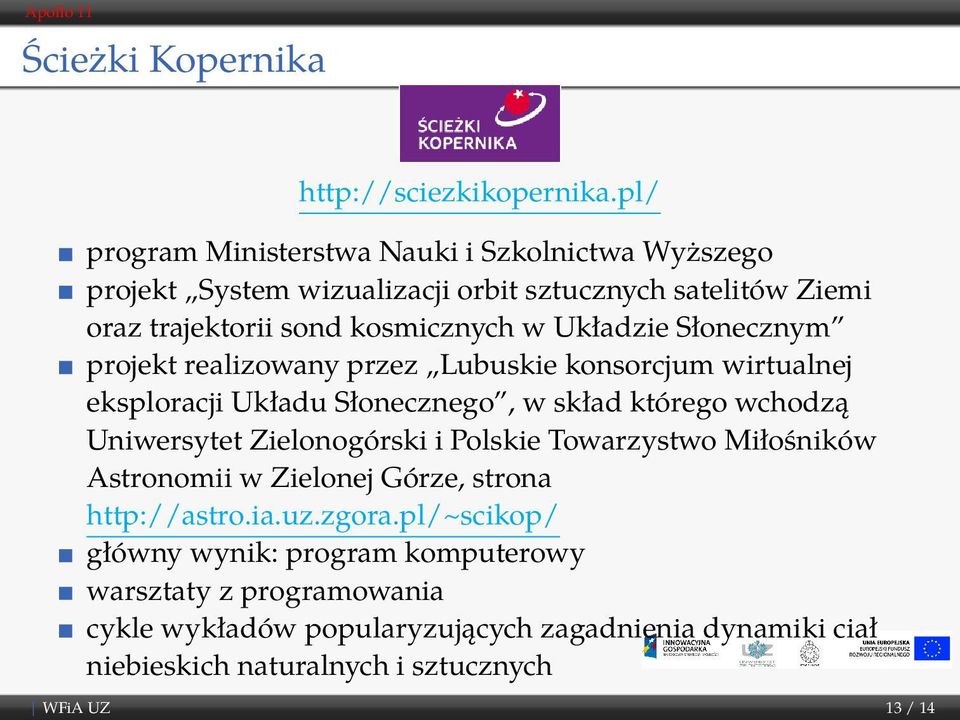

12 Ścieżki Kopernika program Ministerstwa Nauki i Szkolnictwa Wyższego projekt System wizualizacji orbit sztucznych satelitów Ziemi oraz trajektorii sond kosmicznych w Układzie Słonecznym projekt realizowany przez Lubuskie konsorcjum wirtualnej eksploracji Układu Słonecznego, w skład którego wchodzą Uniwersytet Zielonogórski i Polskie Towarzystwo Miłośników Astronomii w Zielonej Górze, strona główny wynik: program komputerowy warsztaty z programowania cykle wykładów popularyzujących zagadnienia dynamiki ciał niebieskich naturalnych i sztucznych WFiA UZ 13 / 14

13 Dla zainteresowanych 11 R. Godwin, Apollo 11 pierwszy człowiek na Księżycu, Warszawa, Prószyński Media, 2005 Film: Saturn V Rakieta nie z tej ziemi Film: Animacja misji Film: Przebieg misji Apollo 11 sekunda po sekundzie (ang.) Film: Obraz z kamery umieszczonej na rakiecie Soyuz VS07-Sentinel 1A (program Copernicus) WFiA UZ 14 / 14
